Станок для изготовления шлакоблока


На сегодняшний день рынок строительных материалов предлагает огромный выбор стройматериала, на любой выбор и бюджет.

Технологии шагнули далеко вперед, коснулись они и строительных материалов. Производитель применяет всевозможные химические соединения для ускорения процесса производства, отсюда и изобилие.

Но строительный материал можно делать и самому, Спросите как? Смотрите далее и всему научитесь, сделаете свой станок для производства блоков, построите себе дом, гараж, баню, да что захотите.

Материалы
1. листовой металл 3 мм
2. водопроводная труба
3. наждак
4. провод
5. выключатель
6. проф труба квадратного сечения
7. арматура
8. пружина

Инструменты
1. болгарка
2. сварочный аппарат
3. молоток
4. наждак
5. набор гаечных ключей
6. штангенциркуль
7. линейка

Процесс создания станка для производства шлакоблока.

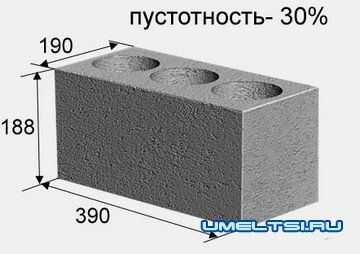

И так следует начать с того, что такое шлакоблок? Из чего его делают и каковы его характеристики.

Производственный выпуск шлакоблока начался еще в Советское время, когда для постройки домов, гаражей, заводов, казарм, животноводческих ферм и тд. требовался недорогой и простой в производстве материал, им то и стал шлакоблок.

Само название говорит за себя из чего делается данный блок, а изготавливается он из угольного шлака, который остается после топки котлов в угольной котельной. Как понятно материал бесплатный, попросту отходы производства, которые можно преобразовывать в личную выгоду для частного строительства или бизнеса.


Производство шлакоблока-это самое простое среди строительных материалов данного типа и размера, потому как не требует дополнительной температурной обработки, в отличии от кирпича.

Технология заключается в следующем: берется шлак смешивается с песком и цементом, добавляется вода, замешивается ВНИМАНИЕ! (полусухой раствор) в пропорции 1 часть цемента 3 части песка и 5 частей шлака, а так же 0.5 воды от общей массы цемента. Главное здесь не переборщить с водой, по утверждению автора раствор должен получится (полусухой) определить это можно следующим образом, взять в руку немного раствора и сжать, он не должен выделять воду и не рассыпаться, а бросив на землю должен рассыпаться.

После приготовления правильного раствора, его следует заложить в форму, включить вибратор, запрессовать крышкой и отключив мотор вибратора произвести подъем формы, блок остается на земле сохнуть, а форма передвигается далее для следующей формовки.
Для начало следует рассмотреть чертежи станка.

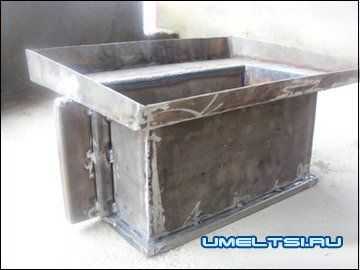

И так теперь давайте рассмотрим, как автор делал свой станок для изготовления шлакоблока. Первым делом нарезаются заготовки из листа металла 3 мм, работать болгаркой следует аккуратно.Затем из полученных заготовок сваривается железный короб.Для удобства засыпки раствора в матрицу, автор делает специальный фартук для короба, из того же металла 3 мм.Наваривается на короб.По бокам с обеих сторон навариваются проушины.
После того как основа готова, автор переходит к созданию пуансонов которые будут отвечать за полости в блоках, для этого была взята водопроводная металлическая труба и разрезана на 3 равные части.В трубах делается пропил в верхней части для их последующего крепления, а в нижней части делается 3 пропила, затем обжимается и проваривается, тем самым создается конус он необходим для лучшего изъятия формы. Далее форма надевается на станину.Изготавливается стопорный механизм.А так же пресс-крышка.Создается рычажный механизм и ставится вибратор, сделанный из наждака, также подключается выключатель, чтоб можно было включить и выключить вибратор И вот станок готов можно начинать работать и делать свои собственные блоки.
На этом заканчиваю статью. Но вы еще так же можете просмотреть видео по изготовлению станка и закрепить пройденный материал. Приятного просмотра.


Спасибо за внимание! Заходите в гости почаще, не пропускайте новинки в мире самоделок!
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

чертежи станка и пропорции смеси

Изготовить шлакоблок своими руками вполне по силам умелому строителю. При сравнительно невысокой цене на данный вид стройматериала желание сэкономить иногда оказывается преобладающим, и умельцы делают попытки самостоятельно отлить нужное количество блоков из бетона. Особенно актуально это для тех, кому требуются элементы нестандартной формы или размера.

Состав бетонной смеси для шлакоблока

Из чего делают шлакоблок, понятно по его названию: основной компонент смеси — угольный шлак. Связующим в смеси служит строительный цемент. Секрет аккуратных и прочных блоков состоит в правильной пропорции компонентов. Наиболее известным и испытанным является следующий состав шлакоблока:

  • шлака угольного (доменного или с ГРЭС) — 7 частей;
  • крупного речного песка — 2 части;
  • гравия или щебня фракцией 5-15 мм — 2 части;
  • цемента М400-М500 — 1,5 части;
  • воды — 1,5-3 части.

Количество воды в растворе может быть разным в зависимости от способа изготовления деталей из бетона. При заливке в обычные формы для шлакоблока, без прессования, рекомендуется пользоваться смесью более жидкой консистенции для хорошего заполнения ею углов матрицы.

При вибропрессовании в смесь дополнительно можно добавить и пластификатор для бетона (или клей ПВА) из расчета 5 г на 1 шлакоблок. Учитывая, что из мешка цемента выйдет 36 штук готовых изделий стандартного размера (40х20х20 см), легко рассчитать и количество добавки. Пластификатор делает бетон более устойчивым к воздействию влаги и уменьшает риск образования трещин в изделии при сушке.

Способы формовки блоков

Форма для шлакоблоков

Как сделать шлакоблок своими руками, если не применяется специальное оборудование? При небольшом объеме строительства (гараж, баня и т.п.) нужное количество бетонных элементов можно изготовить путем заливки смеси в обычные формы, похожие на опалубку для надземной части фундамента. Разница будет состоять только в том, что внутри пространство должно быть разделено на отдельные камеры, образующие тело каждого бетонного изделия.

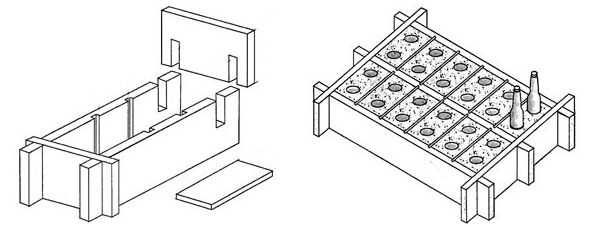

Как сделать форму для шлакоблока своими руками, показано на рисунке, слева. Количество одновременно изготавливаемых изделий может быть разным. Это зависит от наличия досок нужной длины для стенок опалубки. Указанные размеры ячейки (20х20х40 см) подходят для производства стандартного блока. При необходимости можно сделать опалубку с ячейками нужного размера (для полублока, например, 20х20х20 см или иные). Внешние стенки опалубки выполняются из строганых досок нужной ширины. Между собой их можно скрепить при помощи задвижных пазов. На внутренних сторонах длинных досок сделать пропилы под разделительные пластины. Особое внимание нужно обратить на то, что в собранном состоянии форма должна иметь идеально прямые углы в местах соединения стенок и перегородок. От этого зависят внешний вид готового изделия и удобство для самого строителя при кладке хорошо подходящих друг к другу элементов.

Образователями пустот в простой деревянной форме могут быть стеклянные бутылки, которые нужно поместить в залитый раствор. При этом некоторое количество смеси будет вытеснено из опалубки, поэтому при использовании такого метода не следует заливать ячейки доверху. После установки бутылок нужно проследить за тем, чтобы раствор во всех ячейках находился на уровне их краев.

При изготовлении матрицы более сложной конструкции (рисунок, справа) образователи пустот сделать из деревянных конусов, закрепив их на дне при помощи гвоздей или саморезов. Наличие рукояток у такой формы дает возможность перемещать ее для установки на вибростол.

Перед заливкой состава в формы любой конструкции внутренние поверхности нужно смазать отработанным автомобильным маслом или подобной смазкой.

Это предотвратит прилипание смеси к форме и облегчит ее снятие, когда будут готовы блоки. Снимать форму при таком способе изготовления шлакоблоков своими руками нужно не ранее чем через 24 ч после заполнения ячеек. Готовые изделия должны перед применением набрать прочность еще в течение 1 месяца. После этого из шлакоблока можно возводить стены зданий, заборы и пр.

Как сделать вибростанок?

Изготовление шлакоблока в домашних условиях способом отливки занимает довольно много времени. Качество полученных изделий несколько уступает тому, которое может быть получено при использовании метода вибропрессования. Но для этого требуется специальное оборудование — станки для шлакоблоков, которые можно купить или изготовить самостоятельно.

Самая доступная и простая установка — вибростол. Для создания такого станка для шлакоблоков своими руками потребуются:

  • доски или металлопрофиль для основания;
  • плита из металла или деревянный щит;
  • мотоциклетные амортизационные пружины;
  • двухвальный электродвигатель мощностью 0,5-0,7 кВт.

Чтобы построить станок для производства шлакоблоков своими руками, потребуются и рабочие инструменты: дрель, болгарка или пила, сварочный аппарат и пр. Используя чертежи (рисунок), домашний мастер в состоянии собрать раму для основания, на которой закреплены 4 пружины. Сверху на эту конструкцию надо уложить прочный деревянный щит или металлическую плиту. Крепление столешницы к пружинам можно произвести сваркой или резьбовым соединением. Размеры основания и столешницы должны быть достаточными для установки имеющихся форм, или сами матрицы могут быть изготовлены по размеру имеющейся плиты.

На нижней стороне столешницы требуется жестко закрепить электродвигатель. Для того чтобы при его работе создавалась вибрация нужной частоты и силы, на валы двигателя надо установить эксцентрики. Это могут быть металлические пластины с отверстием, смещенным относительно центра или шкивы, на которые с одного края наварен небольшой груз.

Назначение этих деталей состоит в том, чтобы разбалансировать равномерное вращение вала и создать при его работе вибрацию, которая будет передаваться столешнице, закрепленной на пружинах. Размер эксцентриков или вес груза придется подбирать индивидуально, в зависимости от мощности двигателя и числа оборотов.

Форма с залитым раствором устанавливается на столешницу. При включении двигателя и производимой им вибрации раствор уплотняется и немного оседает. Изготовление шлакоблоков своими руками при помощи такого станка требует заполнения матрицы с небольшим излишком. Прессование на вибростоле производится до тех пор, пока уложенный в форму бетон не приобретет прочность, позволяющую снять опалубку и перенести изделия со столешницы на место сушки. Для самодельного станка это время лучше определить экспериментально.

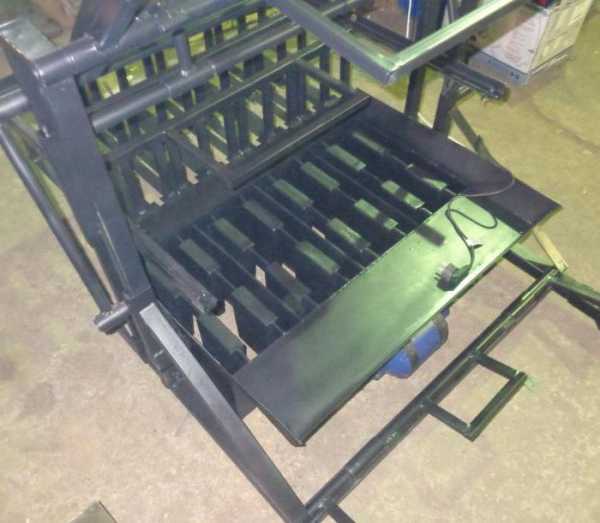

Для более сложной модели станка будет нужен листовой металл толщиной 2-3 мм и сварочный аппарат. В этом случае из металла надо сварить короб нужной величины с ячейками или одинарный, для изготовления 1 блока. Размеры, указанные на чертеже (рисунок), позволяют получить изделие стандартного размера 20х20х40 см.

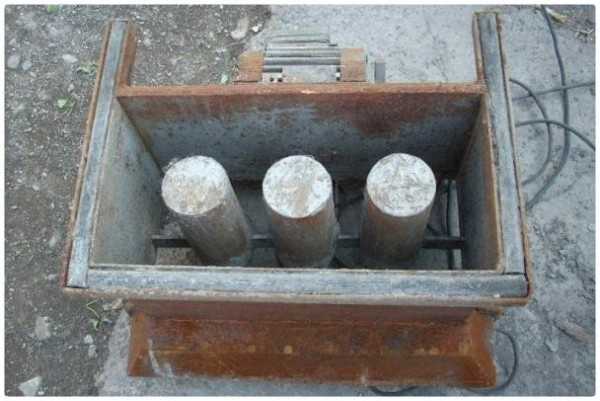

Станок для изготовления шлакоблоков

Короб не имеет дна и нуждается в установке на ровном основании (металлической пластине). На его боковые (короткие) стороны для устойчивости можно дополнительно наварить 2 отрезка трубы, длиной больше, чем ширина ящика. Это позволит сооружению не опрокидываться при вибрации. На верхний периметр наварены бортики, которые позволяют аккуратно заполнить матрицу.

Образователи пустот в этом случае расположены сверху и представляют собой круглые или квадратные в сечении металлические детали. Их ширина по мере углубления в полость матрицы должна становиться меньше, образуя перевернутый конус или пирамиду. Это необходимо для легкого снятия короба с изделия. Образователи пустот закреплены на стенках короба узкой металлической полосой.

Внутри короба на расстоянии 20 см от нижних кромок приварены 2 ограничителя для прижимной пластины. Пластина должна иметь ручки для снятия ее с изделия и прорези в форме сечения образователей пустот.

К внешней стороне матрицы прикреплен электродвигатель с эксцентриками. При работе двигателя в течение 5-15 с масса бетона, залитая в короб, прессуется. Прижимная пластина постепенно опускается на ограничители.

При достижении ограничителей самодельный станок для изготовления шлакоблока своими руками надо выключить, снять пластину, вертикально поднять короб. Изделие перенести на ровную площадку для сушки и набора прочности.

tvoygarazh.ru

Станок для шлакоблока своими руками

Использование шлакоблоков в строительстве позволяет снизить расходы на сооружение стен в несколько раз. Для изготовления данного материала требуется специальное оборудования, покупка которого является довольно затратным процессом. Предлагаем изучить рекомендации о том как сделать станок для шлакоблоков своими руками.

Оглавление:

  1. Шлакоблок - особенности материала и его назначение
  2. Станок для шлакоблоков: особенности изготовления

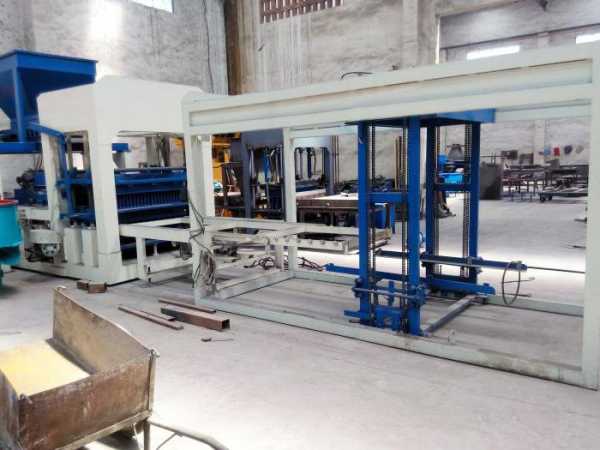

  3. Оборудование для производства шлакоблоков и технология их изготовления
  4. Производство шлакоблоков - общие требования к выполнению работ
  5. Шлакоблоки своими руками: инструкция по изготовлению

Шлакоблок - особенности материала и его назначение

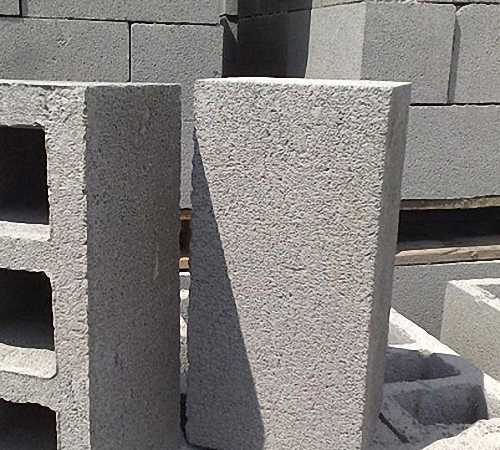

Шлакоблоком называют строительный материал, по внешнему виду схож с камнем, который изготавливают с применением метода вибро пресса. Для его производства используется наполнитель в виде шлака, а связующим веществом выступает цементный раствор.

Существует два варианта производства шлакоблоков:

  • промышленный;
  • самостоятельный или домашний.

Чтобы изготовить шлакоблок своими руками применяют вибростанки малогабаритного типа, которые способны изготовить небольшие партии данного материала.

В соотношении с основными составляющими шлакоблока, а именно шлаком, в его состав входит один из материалов в виде:

  • шлака;
  • вулканического пепла;
  • гранитного отсева;
  • гранитного щебня;
  • речной щебенки;
  • песка;
  • кирпичного камня;
  • цемента;
  • керамзита и т.д.

Материал, об изготовлении которого поговорим далее, имеет более низкие качественные характеристики и долговечность. Он отлично подойдет для сооружения построек хозяйственного назначения, сараев, складских сооружений.

Домашнее изготовление шлакоблока не позволяет провести весь технологический процесс в соотношении со всеми требованиями, которые к нему предъявляются.

Для того, чтобы шлакоблок приобрел необходимую жесткость требуется выдержать пропаривание, с помощью которого происходит насыщение его влагой и нагревание до определенной температуры, которая повышает прочность цемента. Хотя с помощью блоков, изготовленных на домашнем вибростанке получится отличное одноэтажное здание, срок службы которого составит минимум 25 лет.


Станок для шлакоблоков: особенности изготовления

Чтобы соорудить такого рода станок, следует иметь навыки работы со сварочным аппаратом и слесарским инструментом.

В качестве главной детали самодельного станка для шлакоблока выступает матрица, которая имеет форму для установки раствора. Матрица имеет вид металлического короба, в котором имеются определенные элементы, обеспечивающие пустоты в уже изготовленном изделии.

Именно матрица и является своего рода станком, для изготовления которого потребуется наличие:

  • сварочного аппарата;
  • болгарки;
  • тисков;
  • слесарного инструмента.

В качестве материалов потребуется приобрести:

  • лист металла, толщиной в 3 мм, размером в 1 м²;
  • один метр стальной трубы, диаметром от 7,5 до 9 см;
  • стальной полосы толщиной 3 мм, а длиной в 30 см;
  • электрического мотора, мощностью до 0,75 кВт;
  • крепежи в виде болтов и гаек.

Инструкция по изготовлению станка для шлакоблока своими руками:

1. Сначала определитесь с размерами изделия, которое необходимо для строительства. Возможен вариант измерения уже готового шлакоблока, промышленного производства.

2. Из металлического листа вырежьте боковые участки станка, их должно быть две штуки, а между ними присутствует перегородка. Получится короб, имеющий две равные части.

3. В пустотах остается донная стенка, толщина которой минимум 3 см. Таким образом, удастся определить высоту цилиндра, который будет ограничивать пустоты.

4. Разрежьте трубу на шесть частей, длина которых будет равняться высоте пустоты.

5. Чтобы сделать каждый из цилиндров конусообразным, необходимо произвести надрезы каждого из них до центра, а затем сжать с помощью тисков и приварить друг к другу сваркой. При этом размер диаметра станет на два миллиметра меньше.

6. Приварите цилиндры с двух сторон и соедините их между собой с длинной стороны блока. Они должны быть расположены таким образом, чтобы пустоты, которые будут образовываться в точности копировали пустоты промышленного производства.

7. К крайним участкам добавляется по пластине, размером в 3 см. Она должна иметь отверстие, которое обеспечит ее фиксацию на поверхности проушин.

8. На центральной части каждого из матричных отсеков пропилите поверхность и к ней приварите проушины. Они помогу обеспечить возможность в временном креплении ограничителей для образования пустоты. Получится механизм, с помощью которого будут производиться шлакоблоки как монолитного или и не монолитного типа.

9. Выберите одну поперечную стенку, на которую приварите болты, в количестве четырех штук. Они выступают в качестве крепежей, для фиксации мотора.

10. В стороне загрузки смеси следует приварить детали в виде фартука и лопастей.

11. Произведите зачистку и полировку всех компонентов под дальнейшее их окрашивание.

12. Сделайте пресс, форма которого будет точно такой как и сам механизм, Для его сооружения понадобится пластина, отверстия которой будут больше диаметра цилиндра на четыре миллиметра. Она должна с легкостью помещаться в короб на высоту минимум 5 см.

13. Для обеспечения удобства работы с прессом, приварите к нему детали в виде ручек.

14. Покройте все составляющие механизма с помощью антикоррозийной грунтовки, а после ее высыхания установите мотор.

15. Далее производится проверка системы на работоспособность.

Для того, чтобы из стандартного электрического двигателя сделать мотор вибрационного характера следует установить на его валовые участки приваренные болты в виде эксцентриков. Они должны совпадать в осевом пространстве. На болтах устанавливаются гайки, от величины накрута которых зависит скорость и тип вибрации.

Чертежи станка для шлакоблока:

С помощью такой матрицы изготавливают как шагающий, так и дистанционный тип станка. Чтобы ее усовершенствовать требуется иметь хороший слесарский инструмент и опыт работы с ним.

Для изготовления такого рода блоков подойдет любой материал в виде глины, опилкобетона, керамзитбетона и т.д. Стандартная смесь должна состоять из одной части песчаного наполнителя, одной части цемента и трех частей шлаковых отходов.

Очень важную роль играет коэффициент влаги, которая содержится в готовой смеси. Для ее оптимального определения достаточно осмотреть состав, он не должен разваливаться, но в то же время должен быть эластичным и хорошо держащим форму.

Именно такую заготовку укладывают в матрицу для получения готового шлакоблока. Для образования пустот рекомендуется использование стеклянных бутылок, битого кирпича или остроугольного камня.

Учтите, что перед началом работы на станке для производства шлакоблоков, следует все детали смазать с помощью масла, таким образом удастся предотвратить прилипание готовой смеси к металлу. Включение вибратора возможно на любой из стадий производства, но лучше всего это делать перед прессовкой готового блока. Кроме того, электромотор следует надежно изолировать, с помощью фартука предотвращается попадание раствора на поверхность мотора.

Уже готовые шлакоблоки должны выдерживаться на улице, летом, при температуре от +12 до +30 градусов. Для того, чтобы блоки не пересушились, их накрывают полиэтиленовой пленкой.

Оборудование для производства шлакоблоков и технология их изготовления

Изготовления шлакоблока начинают с подготовки бетонного раствора, который состоит из цемента, воды и шлака. Все компоненты смешиваются между собой бетономешалкой или смесителем. Ручной замес раствора осуществляется дольше и требует огромных физических усилий, для его осуществления.

Все работы проводят исключительно при плюсовой температуре воздуха, так как при морозе происходит застывание воды. Когда раствор готов, его засыпают в форму, которая бывает пустотной или монолитной. Стандартный размер каждого блока 39х19х18.

Далее производится уплотнение готового раствора. Данную операцию проводят с помощью пресса или вибрирования. Срок проведения вибропресса занимает минимум 30 секунд.

Когда блок имеет уже уплотненную структуру, с него снимают форму, а сам блок устанавливается на пол или на поддон. Процедура высыхания шлакоблока длится при естественной температуре воздуха, которая не должна быть менее двадцати градусов. Таким образом, удастся получить материал, пригодный для дальнейшего строительства. Во избежание пересыхания материала следует обеспечить максимальную влажность воздуха.

После высыхания шлакоблоков они приобретают дополнительную прочность и отправляются на хранение в сухое место в виде складского помещения.

В качестве сырья используются разнообразные по составу материалы. На выбор того или иного сырья влияют возможности оборудования, на котором изготавливается шлакоблок и тип сооружения, которое будет из него возводиться.

Самыми распространенными вариантами наполнителей для изготовления шлакоблоков своими руками выступают материалы в виде:

  • кирпичных отходов;
  • песка;
  • щебня;
  • золы;
  • керамзита и т.д.

Количество того или иного ингредиента зависит от требований к конечной продукции.

Довольно частым составляющим для изготовления шлакоблока выступает пластификатор, который улучшает технические характеристики готового материала. Кроме того, использование пластификаторов увеличивает прочность готового здания его устойчивость перед морозом и влагой.

После изготовления шлакоблоков предстоит процесс строительства и непосредственного возведения стен из шлакоблоков. Еще один важный фактор, влияющий на качество конструкции из шлакоблока - финишная отделка и утепление готового здания.

Стандартный состав приготовления смеси для шлакоблоков состоит из:

  • одной части цемента;
  • девяти частей шлака;
  • 50% от количества цемента воды.

Еще один вариант изготовления шлакоблоков предполагает использование:

  • четырех частей мелкого отсева;
  • четырех частей гранитного шлака;
  • одной части цемента на 50% воды.

Производство шлакоблоков - общие требования к выполнению работ

Для изготовления качественного шлакоблока следует придерживаться таких правил:

  • знать четкую рецептуру и состав смеси;
  • следовать технологии изготовления шлакоблоков;
  • иметь достаточно профессиональное оборудование.

Кроме того, залогом качественного шлакоблока, изготовленного в домашних условиях является использование крупного песка, доменного шлака, качественного цемента с минимальной маркой в 400. Кроме этого, требуется наличие специального оборудования, имеющего вибропресс.

Для изготовления шлака отлично подходит перегоревший уголь, который используется в качестве наполнителя. Одним из важных требований к производству шлакоблоков выступает соблюдение симметричной и ровной геометрической формы готового изделия. Так как от количества неровностей и изъянов шлакоблока зависит количество раствора, который требуется для возведения готового здания. Во избежание появления данного дефекта, следует наполнять форму до верха и даже больше, так как при проведении вибрации готовая смесь уплотняется и уменьшается в размере.

Включение виброформы происходит каждый раз с интервалом в 6-15 секунд. Далее происходит прекращение вибрации и оценка готового изделия. Если раствор находится ниже, чем крайняя черта матрицы, то на него устанавливается прижимная крышка и снова включается вибрация. Далее происходит упирание прижима в ограничитель, вибрация выключается, а форма вытаскивается с устройства.


Шлакоблоки своими руками: инструкция по изготовлению

При самостоятельном изготовлении шлакоблоков следует подбирать состав смеси исходя из типа шлакоблочного станка. Так как качество вибрации напрямую определяет свойства конечного продукта.

Предлагаем вариант стандартного рецепта для изготовления шлакоблоков:

  • семь ведер шлакового наполнителя;
  • два ведра песка;
  • два ведра гравия;
  • полтора ведра цемента;
  • от полтора до трех ведер воды.

Учтите, что количество воды влияет на структуру и качество блоков. Раствор после прессования не должен растекаться. Если готовую смесь кинуть на землю и при этом она растечется, а в кулаке - снова соединится, то именно такой тип раствора подойдет для изготовления шлакоблоков.

Если для изготовления шлакоблоков используется помещение, то в нем должен присутствовать ровный пол и хорошая вентиляция, но все же, рекомендуется производить шлакоблоки на открытом воздухе.

Самодельные станки для шлакоблоков предполагают изготовление данного материала по нижеприведенной инструкции:

1. Налейте раствор в форму для шлакоблоков. Включите вибратор на пять секунд. При недостаточном количестве раствора добавляется еще немного смеси. Установите прижим, и включите вибратор еще раз. Когда прижимное устройство находится на ограничителях, то процесс изготовления считается завершенным.

2. Происходит включение виброформы еще на 8 секунд и далее форму вынимают без выключения вибратора.

3. Сушка блоков занимает период времени от четырех до девяти дней. Полная прочность достигается по истечению месяца. Главными условиями их хранения выступает высокая влажность и температура.

4. Транспортировка блоков в помещение происходит по истечению минимум дня, после их изготовления. При наличии пластификатора в составе для приготовления шлакоблоков, их транспортировка происходит через шесть часов, после изготовления.

5. Хранение шлакоблоков происходит в виде пирамиды. По истечению нескольких месяцев, они становятся пригодными к строительству.

strport.ru

Станок для шлакоблока своими руками: чертежи, фото

Если вас заинтересовал вопрос максимального удешевления строительных материалов, то можно задуматься о том, как изготовить станок для шлакоблоков своими руками. Сделать это можно только лишь посредством вибростанка. Приобрести такое оборудование, конечно же, можно, однако стоит оно достаточно дорого, а оправдается только в том случае, если вы хотите поставить на поток формование изделий. Именно поэтому специалисты советуют самостоятельно изготовить матрицу, а вот о правилах проведения данных работ вы сможете прочесть ниже.

Станок для производства шлакоблоков своими руками вы вполне можете изготовить самостоятельно. Шлакоблок выступают в качестве самого доступного и простого каменного материала для возведения стен. Он был изобретён более 100 лет назад, комбинация характеристик этого утепляющего и конструктивного материала делает его незаменимым сегодня. Развитие массового частного строительства, что особенно касается фермерских и подсобных хозяйств, требует постоянного снижения затрат на строительство помещений нежилого назначения.

Для строительства кладовых, сараев и хлевов сегодня используется практически все, что попадается под руку. Если же вы хотите произвести работу с помощью качественных изделий, то можно изготовить станок для шлакоблока самостоятельно.

Технология проведения работ

Вы должны понимать тот момент, что конечный продукт, выполненный с помощью самодельного станка, не будет обладать столь высокой долговечностью и прочностью, как блоки заводского производства. Это обусловлено тем, что домашнее производство не может позволить выдержать все правила и особенности технологии, ведь у вас не будет возможности использовать этап пропаривания, который насыщает материал необходимой влагой. Однако выполненные самостоятельно блоки можно будет использовать для строительства легких одноэтажных домов. Срок их эксплуатации составит 30 лет.

Если вы решили изготовить станок для шлакоблока, то учитывайте, что в качестве основной детали такого оборудования выступит форма для сырьевой смеси, или матрица. Эти детали представляют собой стальной короб, в котором устанавливаются элементы в форме пустот. Матрица представляет собой станок, который можно использовать для выполнения определенного этапа операций вручную.

Подготовка материалов и инструментов

Для того чтобы изготовить станок для шлакоблока, следует запастись болгаркой, слесарным инструментом, сварочным аппаратом и тисками. Понадобится и 3-миллиметровый стальной лист, размер которого составит 1 квадратный метр. Подготовьте 3-миллиметровую полосу, ширина которой равна 0,3 метра. В качестве дополнительных составляющих выступят гайки и болты. Обязательно нужно запастись трубой, диаметр которой может изменяться в пределах от 75 до 90 миллиметров. Ее длина должна быть равна одному метру. Понадобится электромотор, мощность которого может варьироваться от 500 до 750 ватт.

Порядок проведения работ

Если вы решили выполнить станок для шлакоблока своими силами, предстоит соблюсти технологию. На первом этапе она предусматривает необходимость определения размеров стандартного шлакоблока. Мастер должен учесть необходимые для себя габариты будущего изделия. Из листа вырезаются боковые части матрицы, при этом нужно рассчитывать, что на 2 блока понадобится конструкция, которая будет снабжена перегородкой в центре. Таким образом, у вас должен получиться своеобразный короб, в котором будет два отсека. Пустоты должны обеспечивать данную стенку, толщина которой минимально равна 30 миллиметрам. Учитывая это, нужно определить высоту параллелепипеда или цилиндра. Это позволит ограничить пустоты.

Методика изготовления оборудования

Если вы решили самостоятельно изготовить станок для шлакоблока своими руками, чертежи которого предстоит подготовить заблаговременно, нужно раскроить отрезки труб в количестве 6 штук. Их длина должна составить высоту цилиндра.

Для того чтобы придать цилиндрам форму конуса, необходимо прорезать каждый элемент вдоль до центральной части, а после обжать тисками, соединив с помощью сварочного аппарата. Это позволит уменьшить диаметр на 3 миллиметра. Цилиндры завариваются с обеих сторон. Соединить их между собой нужно будет в виде ряда по длинной стороне будущего изделия. В центре каждого из отсеков изготавливаемой матрицы необходимо сделать пропилы, а после укрепить проушины с обратной стороны. Это требуется для временной фиксации ограничителей пустот, что позволит получить возможность изготавливать блоки.

Советы специалистов

Когда изготавливается станок для шлакоблока своими руками, чертежи обязательно следует рассмотреть еще до момента начала работ. На одной из поперечных стенок нужно приварить 4 болта для крепежных отверстий. По краям привариваются лопасти и фартук. Все детали полируются и зачищаются, чтобы после нанести на них краску.

На следующем этапе мастер изготавливает пресс-форму. Этот элемент представляет собой пластину с отверстиями, диаметр последних должен оказаться больше цилиндра примерно на 5 миллиметров. Важно сделать пластину такой, чтобы она свободно погружалась на глубину 70 миллиметров в короб, где будут находиться ограничители.

К прессу крепятся ручки, которые будет удобно использовать в процессе эксплуатации оборудования. Вся конструкция на следующем этапе окрашивается, а после устанавливается вибромотор.

Что еще необходимо учесть при изготовлении

Для того чтобы переоборудовать обычный электрический мотор, превратив его в вибромотор, будет необходимо добавить на него валы эксцентрика, которые привариваются в виде болтов. Их оси обязательно должны совпадать. Гайки закручиваются на болты, при этом важно подобрать частоту вибрации и амплитуду. Если вы изготовите такую матрицу, то она выступит в качестве основы для шагающего или стационарного станка. Если есть желание модернизировать конструкцию, то понадобятся навыки слесаря.

Материал для блоков

После того как станок для изготовления шлакоблоков будет готов, можно подумать о том, что ляжет в основу изделий. Теоретически их можно изготовить из чего угодно, подойдет керамзитобетон, глина, а также опилкобетон. В качестве наиболее подходящего состава смеси выступает 1 часть песка, 3 части граншлака и 1 часть цемента.

Решающим моментом при проведении данных работ будет соотношение воды в смеси. Каким бы хорошим ни был станок для изготовления шлакоблоков, если неправильно будет подготовлена смесь, изделия получатся некачественными. Содержание воды легко определить на глаз. Смесь должна держать форму, не рассыпаясь. Сырье укладывается в матрицу, чтобы в процессе прессования получились блоки. При изготовлении станка взамен пустот можно использовать бой кирпича, остроугольный камень или стеклянные бутылки.

Работа со станком

Чертежи станка для шлакоблоков вами вполне могут быть выполнены самостоятельно. Важно правильно понять технологию, которая была описана выше, а также изучить особенности работы с самодельным устройством. Все контактные плоскости перед первой загрузкой сырья необходимо смазать маслом, при этом раствор не будет прилипать к металлу.

fb.ru

Шлакоблочный станок своими руками чертежи | Инструменты в ремонте и строительстве



шлакоблочный станок своими руками чертежи

Оборудование для шлакоблоков своими руками: создание формы из дерева и металла. Изготовление вибростола. Производство шлакоблока безвибрационным и вибрационным способом. Приготовление раствора

Содержание

При строительстве гаражей, жилых домов или других хозяйственных построек, наиболее дешевым строительным материалом являются шлакоблоки. Кроме того, они обладают рядом хороших технологических характеристик. Но самое главное, что можно сделать станки для производства шлакоблоков своими руками, и производить блоки самостоятельно.

Шлакоблоки

Общие сведения о шлакоблоке

Шлакоблоками называются строительные блоки, которые получают в процессе вибропрессования или застывания бетонного раствора в форме. Они бывают пустотелыми и монолитными. Последние отличаются прочностью и чаще применяются при устройстве фундаментов или в качестве материала для облицовки. Состав шлакоблока (как, впрочем, и пеноблока)  оптимален для строительства.

В состав раствора шлакоблока может входить: шлак, зола, отходы горения угля. Также в смесь можно добавлять и другие ингредиенты, которые только доступны в вашем регионе. В том числе применяют отсев керамзита, песок, отходы кирпича, опилки, гравий, перлит, а также многое другое.

В результате, делать станки для шлакоблоков своими руками очень выгодно. Экономия на стройматериале будет, как минимум, в четыре раза, так как на рынке цена на данный стройматериал не малая.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы .

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции. К примеру #8212 наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами» .

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 #8212 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками. Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками  понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет #8212 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы. Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться.

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30% .

Совет! Приваривать элементы формы друг к другу следует прихватками на небольшом расстоянии, чтобы металл не повело. Швы необходимо делать снаружи, чтобы внутри оставались ровные углы.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Изготовление вибростола

В интернете можно найти платные чертежи станков, однако не стоит впустую тратить свои деньги. Совсем не сложно сделать чертежи станка для производства шлакоблоков своими руками, на основе тех фотографий и тех материалов, которые распространяются в сети бесплатно.

Вибростанок позволит гораздо быстрей производить шлакоблоки, так как не придется ожидать сутки, пока подсохнет раствор. В качестве столешницы можно использовать лист метала. Также понадобятся пружины, к примеру, мотоциклетные.

Посередине столешницы необходимо прикрепить двигатель. Его можно взять использовать от старой стиральной машины. На вал мотора устанавливается шкив с эксцентриком, который будет обеспечивать вибрацию двигателя и вместе с ним всей площадки, прикрепленной по углам пружинами поверх столешницы.

Таким образом, вы сделаете вибростол для шлакоблока своими руками – самую сложную часть станка. Все остальные детали и улучшения могут дорабатываться под себя в процессе эксплуатации. К примеру, к рамной конструкции можно приделать колесики, чтобы станок можно было удобно перемещать.

Совет! В качестве эксцентрика подойдет  шайбу со смещенным центром тяжести. Также можно приварить к валу перпендикулярно расположенный болт с гайками.

Самодельный вибростанок

Производство шлакоблока

Безвибрационный способ

И так, формы готовы, теперь самое время  попробовать произвести первый шлакоблок своими руками. Для этого необходимо выполнить следующие действия:

  1. В первую очередь форму необходимо разместить на ровной поверхности. Для этого подойдет железобетонная плита или металлический лист.
  2. Внутренние поверхности формы нужно протереть отработкой или соляркой. Удалить лишнюю смазку можно ветошью. Обратите внимание, после каждой заливки необходимо отмывать форму от цемента, высушивать на солнце и смазывать заново.
  3. Формы надо наполовину заполнить раствором, после чего поместить в них бутылки. Погружать их следует не до самого конца, оставив зазор около 40 мм.
  4. После помещения бутылок необходимо довести уровень раствора до кромки оснастки. Необходимое количество цемента следует добавить в форму мастерком.
  5. Через несколько часов можно извлечь бутылки. При этом их необходимо поворачивать вокруг оси, чтобы за ними не потянулся еще неокрепший раствор.
  6. Спустя 24 часа можно извлечь шлакоблоки. Для этого надо обстучать по периметру форму молотком, после чего разобрать ее. По разделительным пластинам следует стучать под небольшим углом.

Использование пустообразователей, в роли которых в данном случае выступают бутылки, позволит вам еще больше снизить себестоимость шлакоблоков своими руками. Кроме того, пустоты улучшат теплонепроницаемость будущего строения.

Данный метод не требует вибротрамбовки или другого уплотнения раствора. При этом изделие получается настолько крепким, что расколоть его будет не просто.

Утрамбовка раствора

Вибрационный способ

Данный метод является более производительным. Инструкция изготовления блоков выглядит следующим образом:

  1. Формы надо расположить на вибростоле и заполнить раствором.
  2. На несколько секунд следует включить двигатель.
  3. Когда раствор утрамбуется, его необходимо дополнить и еще включить двигатель на несколько минут.
  4. После утрамбовки шлакоблоки можно вытряхнуть. Однако, перемещать изделие можно будет только спустя  4 часа.

За смену на таком вибрационном станке можно произвести до 300 шлакоблоков.

Замес раствора

Приготовление раствора

При производстве любых строительных изделий применяют три главных компонента: заполнитель, вяжущее средство и вода. В качестве вяжущего в данном случае используется цемент. Как уже было сказано выше, наполнители могут быть самыми разными. Обычно их не сложно достать бесплатно, в результате чего можно снизить себестоимость шлакоблока своими руками еще больше.

Наполнители также позволяют увеличить прочность изделия и снизить его теплопроводность. Цемент следует применять от 200-той до 600-той марки. Изделия в таком случае приобретают прочность  в течение суток, при температуре высыхания от +15 до +45°С.

Если температура составляет от +5 до +10°С, то блоки должны сохнуть на протяжении двух суток. Надо сказать, что  100% прочности шлакоблоки приобретут только спустя 28 суток.  При производстве изделий безвибрационным методом, раствор делается в пропорции 1:10. В случае использования цемента  300-ой марки, необходимо увеличить его расход на 15%.

Если применяется вибрационный стол, то раствор делается более густым, в пропорции 1:8. Обработка в пропарочной машине при температуре от+ 50 до 75°C после высыхания и остывания изделие приобретает 60 #8212 80% от марочной прочности.

Приготовление раствора рекомендуется начинать с перемешивания всех сухих ингредиентов, после чего добавить воду. Смесь можно проверить следующим образом – взять в руку и сжать. Раствор должен не разваливаться, а держать форму отпечатка. Данный способ проверен годами.

Вывод

Такие нехитрые технологии позволяет произвести строительный материал для возведения гаража, сарая или даже для небольшого дома. Причем, самодельные шлакоблоки, выполненные описанными  выше методами, не уступают по качеству заводским изделиям. Ну а наградой за проделанный труд является значительная экономия средств.

Дополнительную информацию по этой теме вы можете подчерпнуть в представленном видео в этой статье (узнайте также что лучше #8212 керамзитоблок или шлакоблок ).

Шлакоблоки своими руками

Шлакоблок – популярный материал для возведения любых построек. Он получается в результате вибрационного прессования смеси бетона в специальных формах. К преимуществам строительства из шлакоблоков можно отнести быстроту и дешевизну. Вы легко можете изготовить шлакоблоки своими руками, что так же позволит существенно сократить строительные расходы.

Производство шлакоблоков подразумевает использование специальных станков и приспособлений, которые могут быть также самодельными. Стандартные шлакоблоки обладают размерами 390х190х188 мм, и имеют внутри три одинаковых отверстия. Эти блоки отличаются хорошей тепло- и звукоизоляцией, довольно крепки и долговечны, но самое главное – очень выгодны во всех отношениях. Из мешка цемента можно произвести 36 шлакоблоков.

Теперь рассмотрим, как приготовить для шлакоблоков бетон

«Правильный бетон» должен состоять из 7-ми частей наполнителя (лучше использовать угольный шлак от доменной печи), 2-х частей крупного керамзитового песка, 2-х частей гравия, 1,5 части цемента и 3-х частей воды. В качестве наполнителя можно также применять гипс, керамзит, золу, гравий, отсев щебенки, кирпичные отходы, песок, перлит, щебень или даже обработанные опилки. Пропорции воды указаны приблизительные. Во время производства блоков нужно следить, чтобы материал не растекался.

Совет: Проверить его качество можно следующим образом: сжатый в кулак он должен слипнуться, а брошенный на землю комок - рассыпаться.

Чтобы шлакоблоки были качественными, в саму смесь следует добавить пластификатор (5 г. на блок), который придаст высокой пластичности готовому строительному материалу. Блоки получатся прочными, водонепроницаемыми и морозостойкими.

Блоки можно делать полнотелыми и пустотелыми. Первые – самые крепкие, их в основном применяют при возведении фундамента. Пустотелые же – более легкие, теплые и звуконепроницаемые, прекрасно подойдут для сооружения стен бани либо небольшого дома.

Оборудование для формирования шлакоблоков

Существует две технологии изготовления шлакоблоков – с помощью небольших деревянных форм, где блоки сохнут, а также путем применения специального оборудования. Для изготовления вибростанка своими руками, чертеж представлен ниже.

1 - развертка матрицы. 2,3,4 - заготовки поддона. 5,6,7 - обрамление матрицы снизу (уголок 25х25 мм.). 8 - планка крепления пустотников. 9 - пустотник. 10 - верхняя заглушка пустотника. 11 - нижняя заглушка пустотника.

Фотографии вибростанка для изготовления шлакоблоков своими руками:

Вибростанок для шлакоблоков. Как сделать своими руками

Эта статья предназначена для тех, кто заинтересован в максимальном удешевлении стройматериалов. Из нее вы узнаете про способ изготовления шлакоблока своими руками при помощи вибростанка. Мы расскажем о том, как самостоятельно создать матрицу для блоков и о правилах изготовления блоков для стен.

Шлакоблок — самый простой и доступный из каменных материалов для стен. Его история насчитывает более 100 лет, а комбинация свойств конструктивного и утепляющего материала делает его незаменимым и сегодня.

Массовое частное строительство на периферии, особенно в подсобных и фермерских хозяйствах, требует постоянного снижения затрат на постройку нежилых помещений. Для стен сараев, хлевов и кладовых применяется едва ли не всё, что попадается под руку — от горбыля до мергеля. В этой статье мы рассмотрим возможность создания вибростанка для изготовления шлакоблоков.

Примечание. Для изготовления станка понадобятся навыки сварщика и слесаря.

Назначение самодельного шлакоблока

Следует сразу оговориться, что конечный продукт не будет обладать высокими показателями прочности и долговечности по сравнению с заводскими прототипами . Домашнее производство не позволяет выдержать технологию, т. к. нет возможности для процедуры пропаривания, при которой материал насыщается необходимой влагой и получает оптимальную температуру для реакции вяжущего (цемента). Однако блоки вполне пригодны для строительства лёгких одноэтажных зданий со сроком службы около 30 лет.

Станок для шлакоблока

Главной деталью самодельного станка является матрица или форма для сырьевой смеси. По сути это стальной короб с установленными в нём элементами в форме пустот, либо без них. Матрица сама по себе уже станок, который можно задействовать, выполняя часть операций вручную.

Для изготовления станка понадобится:

Материалы:

  1. Стальной лист 3 мм — 1 кв. м.
  2. Труба 75–90 мм — 1 м.
  3. Полоса 3 мм — 0,3 м.
  4. Электромотор 500–750 Вт.
  5. Болты, гайки.

Порядок работы:

  1. Снять размеры со стандартного шлакоблока (ш/б) или определить нужные для себя размеры.
  2. Вырезать из листа бока матрицы из расчёта на 2 ш/б с перегородкой посередине. Должен получиться короб с двумя равными отсеками.
  3. Пустоты должны оставлять донную стенку толщиной не менее 30 мм. Из этого расчёта определяем высоту цилиндра (или параллелепипеда) для ограничения пустот.
  4. Нарезаем 6 отрезков трубы длиной, равной высоте цилиндра.
  5. Для придания цилиндрам формы конуса нужно прорезать каждый из них вдоль до середины, обжать тисками и соединить сваркой. Диаметр уменьшиться на 2–3 мм.
  6. Заварить цилиндры с обеих сторон.
  7. Соединить цилиндры между собой в виде ряда по длинной стороне блока. Они должны копировать расположение (шаг, диаметр) пустот на заводском образце. По краям добавить по 30 мм пластины с отверстием для крепления к проушинам.
  8. Посередине каждого из отсеков матрицы сделать пропилы и приварить проушины с обратной стороны короба. Это нужно для возможности временного крепления ограничителей пустот. Так вы получите возможность, убирая их, производить монолитные блоки.
  9. На одной из поперечных стенок (снаружи) наварить 4 болта под крепёжные отверстия вибромотора.
  10. Приварить фартук и лопасти по краям со стороны загрузки.
  11. Зачистить и отполировать все детали под покраску.
  12. Изготовить пресс в форме тела материала блока — пластина с отверстиями, диаметром больше цилиндров на 3–5 мм. Пластина должна свободно входить на глубину 50–70 мм в короб, где установлены ограничители.
  13. К прессу приварить удобные ручки.
  14. Окрасить всю конструкцию грунтовкой и установить вибромотор.

Видеоинструкция изготовления формы для шлакоблока, часть 1

Видеоинструкция изготовления формы для шлакоблока, часть 2

Для переоборудования обычного электродвигателя в вибромотор понадобится только добавить на его валы эксцентрики в виде приваренных болтов. Их оси должны совпадать. На болты можно накрутить гайки, подбирая нужную амплитуду и частоту вибрации. Больше информации вы найдёте в нашей статье Вибростол своими руками .

Такая матрица может стать основой для стационарного или шагающего станка. Для её модернизации понадобится развитый навык слесаря и более точное исполнение. Вариантов станков множество и главным фактором является наличие подручного материала (металла).

Вибростанок для шлакоблока, видео

Материал для самодельных блоков

Теоретически домашние блоки можно производить из чего угодно — глина, опилкобетон, керамзитобетон и прочее. Оптимальный состав смеси — 1 часть песка, 1 часть цемента, 3 части граншлака.

Решающий момент — влажность смеси, которую легко определить на глаз . Готовая смесь должна держать форму комка и не рассыпаться. Сырьё такой консистенции можно укладывать в матрицу и прессовать из него блоки. Вместо пустот можно использовать стеклянные бутылки, бой кирпича или остроугольный камень.

Как работает заводской станок для шлакоблока — видео с пояснениями

Работа с самодельным станком

Перед первой загрузкой смажьте все контактные плоскости маслом — раствор меньше будет липнуть на металл. Вибратор можно включать на любой стадии, но эффективнее всего это делать перед прессовкой. Позаботьтесь о надёжной электроизоляции мотора. Фартук должен закрывать его от попадания смеси.

Готовые блоки следует выдержать на открытом воздухе в летнюю погоду (от +10 до +30 С) в течение 3-х суток. Поле с готовой продукцией необходимо накрыть полиэтиленом во избежание ранней пересушки.

Возможно, такой станок и не станет источником надёжного и практически бесплатного материала для строительства жилого дома, но поможет существенно сэкономить на содержании хозяйства или возведении гаража. Применив для штукатурки стен кладочный раствор (1 часть цемента, 3 части песка), вы продлите срок службы кустарного шлакоблока как минимум в 1,5 раза.

Виталий Долбинов, рмнт.ру

Источники: http://openoblokah.ru/izgotovleniye/89-oborudovanie-dlya-shlakoblokov-svoimi-rukami, http://vash-remontik.ru/shlakobloki-svoimi-rukami/, http://www.rmnt.ru/story/instrument/784643.htm

Комментариев пока нет!

postrojkin.ru

чертежи станка и пропорции смеси

Шлакоблок относится к недорогим и доступным материалам, он используется при строительстве как гаражей, так и жилых домов. Идею изготовить шлакоблок своими руками вполне можно воплотить в жизнь. Как именно это сделать, полезно знать многим застройщикам.

Вернуться к оглавлению

Общие сведения и требования к строительному материалу

Шлакоблок представляет собой строительный материал, который изготавливают в заводских условиях методом вибропрессования. В качестве основного материала обычно используется бетон. Работа с этим материалом проходит очень быстро, а строение из него будет достаточно теплым.

Стоит ли начинать самостоятельно делать блоки? Если предполагается сделать несколько шлакоблоков для постройки гаража или бани, тогда изготовление шлакоблоков своими руками будет полностью оправданно и позволит сэкономить значительную сумму. Но для возведения дома стройматериала понадобится гораздо больше, поэтому и затраты на покупку необходимых материалов будут существенно выше. В таком случае купить шлакоблоки будет не только разумнее, но и проще.

При изготовлении важно знать требования, которые предъявляются к готовым стройматериалам:

  1. Размер шлакоблоков может различаться в зависимости от конкретных требований Стандартный размер составляет 39х19х18 см. Существуют еще так называемые шлакоблоки для перегородок, или полублоки, их размеры меньше: 39х12х18,8 см. Стандартный вес шлакоблока, в зависимости от вида пустот, может составлять 17-25 кг. Чаще всего в каждом блоке бывает по 3 отверстия.
  2. Для качественного изготовления важно соблюдать требования относительно состава шлакоблока.
  3. Песок предпочтительнее использовать крупный.
  4. Качество цемента должно быть достаточно высоким (М400 или выше).
  5. Шлак лучше брать доменный. Для производства блоков обычно используют шлак — продукт переработки угля. Но из-за активной газификации шлака вырабатывается все меньше, поэтому сейчас его начинают заменять на более дорогой зитобетон.
  6. Использовать специальное оборудование для вибропрессования.

Геометрия — одно из самых важных требований при изготовлении. Если шлакоблок, своими руками изготовленный в домашних условиях, имеет на поверхности неровности, то траты на возведение стен будут более существенными.

Для получения ровного шлакоблока форма заливается не только полностью, но даже с горкой, чтобы бетон «осел» после трамбовки.

Вернуться к оглавлению

Из чего можно делать шлакоблок?

Из чего делают шлакоблок — понятно из самого названия строительного материала. В составе шлакоблока одним из компонентов раствора является шлак, который образуется в результате переработки угля.

Дополнительно в состав блоков могут входить и другие материалы: древесные опилки, дробленый или старый кирпич, металлургические отходы или продукты сжигания угля в котельных. Все эти материалы не помешают при изготовлении шлакоблоков, так как придадут им хорошие теплоизоляционные свойства.

В состав смеси также входят песок крупной фракции, вода и цемент. Чтобы повысить плотность, можно добавить укрепляющие смеси для бетона.

Стандартный состав смеси для блоков включает в себя песок (2 части), цемент (1,5 части), гравий (2 части), шлак (7 частей), 1,5-3 части воды. Но на деле стандартной рецептуры придерживаются не все мастера, предпочитая изготавливать состав в зависимости от имеющегося шлака и параметров будущего строения.

Для обеспечения пластичности можно при изготовлении шлакоблока в домашних условиях добавить в состав пластификатор (по 5 г на один блок). Этот компонент позволяет улучшить прочность блока, его морозоустойчивость и водонепроницаемость, предотвратить появление трещин. Добавляют пластификатор уже при вибролитье.

Очень осторожно следует подходить к добавлению в смесь воды: важно, чтобы блоки при снятии не растекались. Проверить количество воды очень просто: если при падении на землю состав рассыпается, а в кулаке хорошо соединяется, значит, содержание воды в норме.

Вернуться к оглавлению

Изготовление формы и вибростанка

Перед тем как изготовить шлакоблок, необходимо сделать два основных элемента — спецформу и вибростол. Чем лучше сделана форма, тем более качественным будет стройматериал. Перед изготовлением спецформы и вибростола следует подготовить чертежи этих приспособлений. Установка вибростола для производства шлакоблока осуществляется на твердой и ровной поверхности, которая обеспечивает высокую степень устойчивости. Форм для шлакоблока должно быть достаточное количество (около 10), чтобы работа шла быстро. Важно, чтобы они были примерно одинакового размера.

Сделать форму для шлакоблока не составит никакого труда. Формы представляют собой опалубку, в которую заливается бетон. Чаще всего формы изготавливают из древесины, хотя подойдут и другие материалы. Чтобы сделать отверстия, можно воспользоваться обычными стеклянными бутылками: их понадобится по 3 штуки на один блок.

Чтобы сделать достаточное количество шлакоблоков для возведения бани, достаточно будет деревянных форм. Для более крупного производства предстоит освоить технологию изготовления шлакоблочных станков. Чтобы изготовить самодельный станок, понадобятся следующие материалы и оборудование:

  • болгарка, сварочник;
  • двигатель мощностью 0,5-0,7 кВт;
  • лист железа толщиной 3 мм;
  • арматура (12 мм).

Время обработки блока будет составлять до 15 секунд. Затем виброплатформу можно убрать, и начать складировать. В среднем на самодельных станках для шлакоблока можно за 1 час изготовить примерно 50 блоков.

Вернуться к оглавлению

Самостоятельное изготовление материала

Сам процесс изготовления шлакоблока совсем несложный. Сначала делают для производства шлакоблоков смесь в необходимых пропорциях, далее загружают ее в формы с горкой, далее заполненные формы устанавливают на вибростол и трамбуют. Готовые блоки вынимают и складируют.

Технология достаточно проста, но в работе есть свои нюансы. Уплотняют смесь обычно на вибростоле. Но на покупку оборудования можно не тратиться. Если есть виброшлифовальная машина для зачистки шпатлевки, можно использовать ее. Но стоит учитывать, что эта машина не сможет утрамбовать очень густую смесь. Еще один вариант: использовать для трамбовки маломощный перфоратор.

Еще один важный этап — сушка блока, от качества которой будет зависеть прочность изделия. При самостоятельном изготовлении блок на некоторое время рекомендуется оставлять в форме для засыхания (от 2 до 4 часов). Необходимое для засыхания время можно установить опытным путем. Оно во многом будет зависеть от того, сколько добавлено в раствор воды. Через 2-4 часа можно шлакоблок вынуть из формы и перенести в другое место для просушки.

Для того чтобы блоки полностью высохли, нужно подождать от 3 дней до недели. Через этот промежуток времени уже можно не бояться за целостность блоков и переходить к возведению постройки.

В домашних условиях можно сделать шлакоблоки разных видов: как полнотелые, так и пустотелые.

moigarazh.ru

Станок для производства шлакоблоков своими руками

Несомненный плюс использования в строительстве искусственных камней – возможность их самостоятельного изготовления. Не являются исключением и шлакоблоки. Насколько это снижает общие затраты, несложно понять, если учесть, что исходное сырье – одно из самых дешевых и доступных, а необходимость в доставке изделий на участок отпадает, так как производство организуется в месте проведения работ. Из чего можно собрать станок для производства шлакоблоков, как это сделать своими руками, мы и разберемся в предлагаемой статье.

Прежде чем приступить к изготовлению станка, необходимо определиться, во-первых, где его планируется разместить (наличие свободного места на участке, в пристройке и так далее), во-вторых, с его производительностью. Эти факторы взаимосвязаны, но именно на основе их анализа можно выбрать оптимальный вариант конструкции.

С учетом этого специалисты рекомендуют составлять чертежи самостоятельно, по собственным размерам, а не копировать другие образцы. И это сделать несложно, если знать устройство станка и принцип его работы.

Стол

Учитывая общий вес матрицы и бетонного раствора, а также вибрацию в процессе изготовления блоков, в качестве материала используется только металл. На фото показано несколько возможных вариантов стола.

Его задача – с помощью вибрации обеспечить уплотнение раствора, чем и достигается требуемая прочность искусственного камня. Способ «управления» вибростолом – ручной или электрический.

На вибрации мощность двигателя большого влияния не оказывает. Достаточно взять изделие от бытового прибора, например, стиральной машинки б/у. Главное – обеспечить оптимальное смещение центра тяжести, что и вызывает колебания столешницы. Как это сделать, зависит от возможностей и умения.

Первый – при помощи болтов, которые располагаются перпендикулярно оси вала. Накрученными на них гайками регулируется амплитуда и скорость вибрации.

Второй – установка шайбы, у которой центр тяжести смещен.

Если возникнут трудности, связанные с процессом конструирования конкретной модели, будет нелишним почитать статьи на соответствующую тематику (например, что такое эксцентрик и принцип его работы), вспомнить уроки физики.

Столешница на раме крепится посредством пружин. Их подобрать несложно, например, со списанной техники. Диванные явно не подойдут, так как они должны быть достаточно жесткие и прочные.

При сборке стола нужно обратить внимание на то, что столешница должна располагаться в строго горизонтальной плоскости. Иначе после загрузки раствора он перетечет набок, и шлакоблоки получатся с искривленной верхней частью.

Так как гораздо удобнее работать с мобильным станком , рама должна быть снабжена колесиками.

Пресс

По фото несложно понять, где он устанавливается.

Особенности изготовления:

  • Рабочая часть – пластина – должна быть прочной. Поэтому берется металл минимум в 3 мм.
  • Размеры должны подбираться по параметрам матрицы. Пластина должна быть чуть меньше ее габаритов, чтобы при сдавливании раствор не перетекал наружу.

Форма

Все, что описано выше, по сути, принадлежности, обеспечивающие технологический процесс. А вот форма – главный элемент конструкции. От того, насколько правильно она изготовлена, зависит и удобство работы, и скорость, и качество продукции.

Линейные параметры формы и особенности исполнения зависят от того, какие именно блоки (пусто- или полнотелые) и каких габаритов требуются (все размеры шлакоблоков указаны здесь). В общем представлении это емкость, предназначенная для загрузки в нее исходной массы. Именно в форме она будет отвердевать и набирать необходимую прочность. Для самодельных матриц самый лучший материал – древесина. Это может быть или оструганная тонкая доска, или листы слоеной фанеры (влагостойкой – ФК, ФСФ).

Устройство простейшей формы показано на рисунке:

Собрать такую конструкцию труда не составит, так же как и сделать выпилы под разделительные стенки. Для их изготовления подходят многие материалы, имеющие гладкую поверхность – металл, стеклотекстолит, гетинакс и тому подобное.

Если скорость производства не является определяющим параметром , то ее можно сделать разборной. Это значительно облегчит выемку готовых шлакоблоков. Простейшие самодельные матрицы можно использовать для изготовления искусственного камня и без вибростола, а прессовку вести вручную. В этом случае прочность шлакоблоков может быть несколько меньше. Такая упрощенная технология производства предполагает загрузку раствора более жидкой консистенции.

Все поверхности деталей, образующих внутреннюю полость (днище, боковины) ящика, следует обработать влагоотталкивающей краской. Это исключит прилипание к ним бетонной массы и увеличит срок службы матрицы.

Если требуется изготовление пустотелых камней, то целесообразно закрепить на дне короба «штыри» соответствующей конфигурации.

А какую именно конфигурацию выбрать, понятно из рисунка, на котором показаны возможные варианты шлакоблоков:

Если же достаточно только круглых каналов, а вибростол не используется, то можно их получить потом, банальным введением в раствор (в определенных местах) цилиндра. Как правило, используется обычная бутылка (показано на рисунке выше). Понятно, что соблюдение точности, равномерности распределения пазов по всей площади грани камня при такой технологии не гарантировано.

Для изготовления камней на вибростоле собирается монолитная конструкция. Из нее образцы просто «вытряхиваются» при опрокидывании матрицы. В этом случае целесообразнее собирать форму не из деревянных элементов, а использовать листовой металл, из которого сваривается короб. Рекомендуемая толщина – не менее 3 мм. Если ориентироваться на стандарт шлакоблоков, то параметры матрицы – 19 х 19 х 39 (см). На дне металлического короба при помощи сварки крепятся «пустотообразователи».

Чтобы облегчить процесс выемки блоков из матрицы, этим элементам нужно придать конусную форму. Как это сделать? Например, обточить металлические болванки на токарном станке, использовать обрезки трубы, обработав их соответствующим образом. Это касается всех элементов, независимо от сечения – круглое оно (для цилиндрических пустот) или прямоугольное (для щелевидных). В любом случае «пустотообразователи» должен сужаться кверху. Методика их изготовления у каждого своя. Главное – результат.

На заметку! Пустоты не должны занимать более ⅓ от общего объема искусственного камня.

Чтобы повысить производительность, можно сделать матрицу кассетного типа (один из вариантов показан на рисунке):

Так как общий вес сборки значительно возрастет, она обязательно оборудуется ручками для удобства перемещения.

Для «закрепления» информации рекомендую посмотреть видео-инструкцию по изготовлению станка:

Чтобы процесс конструирования станка стал более понятен, следует подробнейшим образом ознакомиться с технологией изготовления блоков на дому. Тогда не останется неясных моментов, появится возможность сделать свои собственные чертежи, а сборка стола и матрицы пойдет значительно быстрее.

masterim.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
