Изготовление споттера из сварочного аппарата своими руками

Понятие «споттер» обозначает «целеуказатель». Само слово взято из английского словаря, а устройство является одним из видов сварочного прибора, который работает как точечная сварка благодаря сопротивлению тока. Сам процесс работы основан на выделении тепла в точке соприкосновения свариваемых деталей при подаче тока. Аппарат незаменим при выравнивании кузова; не всем автовладельцам по карману такой аппарат, но у многих есть сварка или инвертор. Из этой статьи можно узнать, как сделать споттер своими руками из сварочного аппарата.

Содержание материала

Для чего нужен споттер

Почти все автомобилисты сталкиваются с таким дефектом кузова автомобиля, как вмятина, но не все его устраняют. В сервисе ремонт обойдется недешево, а в домашних условиях некоторые части поверхности выровнять изнутри оказывается невозможным. Для таких случаев и существует споттер. С его помощью осуществляется нагрев металла в нужном месте при небольших повреждениях кузова.

В процессе работы аппаратом к поврежденному месту приваривается крепежная деталь, к которой присоединяется споттер, и с помощью дополнительных приспособлений, а иногда вручную, вмятая часть металла выравнивается, то есть вытягивается. Благодаря этому инструменту можно за короткое время качественно восстановить кузов автомобиля.

Также рекомендуем прочитать:

Для ремонта автомобиля в домашних условиях можно сделать споттер своими руками из трансформатора, но при эксплуатации функциональные детали должны быть под контролем, так как сам агрегат может перегреваться, а провода — разорваться.

Составные части аппарата

Как и все приборы, устройство имеет несколько самых основных составляющих частей:

  • Коробок,
  • Кабель,
  • Стаддер (пистолет),
  • Заостренный прут диаметром около 5 мм.

Основной частью является система сварочного аппарата, которая находится в корпусе.

Работа с устройством

Для более точного и качественного ремонта кузова при работе с аппаратом необходимо соблюдать порядок действий и технологический процесс и при этом знать определенные тонкости использования прибора:

  • Деформированный металл нужно сначала очистить от лака, краски и любого другого покрытия. При плохой зачистке будет некачественное соединение металла.
  • Обрабатываемый участок необходимо заземлить.
  • К очищенной части поврежденного кузова приваривается крепежная деталь, с помощью которой будет подсоединяться споттер.
  • Производится захват устройства посредством пистолета и выравнивается вмятина. При выравнивании используются молоток, гидроцилиндр и другие инструменты.
  • Во время рихтовки кузова нужно определить толщину и вид металла для оптимального проведения работ и предотвращения нанесения еще большего ущерба. К примеру, в случае присутствия алюминия нельзя использовать обратный молоток, а с оцинковкой споттер может не справиться.
  • По завершении работ приваренную деталь нужно отвинтить, а место сваривания зачистить шлифмашинкой.

Сварочный аппарат на основе инвертора

Наиболее распространенным является самодельный споттер из сварочного аппарата, хотя его также можно собрать и не из сварки. Споттер — это ответвление контактной сварки. Но в нем нет клещей, поэтому устройство считается аналогом обычной электродуговой сварки, где ток проходит сквозь металл. Один контакт присоединяется к кузову, а второй — это шток и насадка.

Контактная сварка своими руками из инвертора имеет две главные составляющие:

  • Сварочный инвертор,
  • Тиристорное реле.

Самостоятельная сборка проводится с помощью таких деталей:

  • Тиристор номиналом 200 В.
  • Понижающий трансформатор 122 В для управления реле посредством выключателя.
  • Реле мощностью 30 А.
  • Диодный мост.
  • Контактная группа на 220 В.
  • Выключатель реле.

Через диодный мост трансформатор подключается к сети, и в то же время подключен тиристор электрореле. Трансформатор подает питание на управляющую ветку тиристорной цепи.

Сборка устройства

Инверторные сварочные аппараты являются хорошим вариантом для сборки споттера. Главное — сконфигурировать аппарат так, чтобы прибор с постоянным током выдавал не менее 1500 Ампер.

Сборка осуществляется поэтапно:

  • Снять с прибора вторичную обмотку, чаще всего их две.
  • Установить необходимое количество витков на 1 В. Для этого можно обернуть первичку медной проволокой и измерить вольтаж. Полученную цифру разделяют на количество витков проволоки. Результат и есть нужное количество витков.
  • При намного меньшем сечении шина разделяется на несколько частей и скрепляется специальной изолентой с наличием материи. Количество разделов вычисляется из первичного показателя. С показателем 40 мм2 шину разделяют на четыре части.
  • Необходимы две шины с обмоткой и изолентой. Изолировать нужно последовательно.

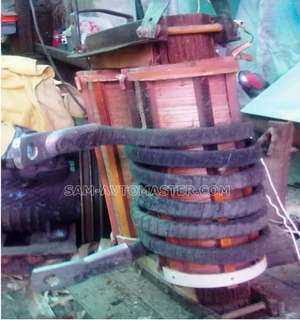

  • Полученные шины наматывают на трансформатор. Для этого может понадобиться молоток и помощь второго человека.

При достижении необходимой мощности тока прибор считается готовым.

Подготовка трансформатора

Такое устройство, как споттер, предполагает перемотку трансформатора. Процесс является трудоемким и считается самым сложным. На обмотку нужно много времени, но без этого не обойтись. Обмотка может быть разных типов. Изоляция мотков может быть из лакоткани либо из трансформаторной бумаги.

Трансформатор, который будет обеспечивать формирование тока, сложно найти, но можно изготовить. Для этого понадобится магнитопровод, который будет основой, с сечением не меньше 400 мм2. Размер рассчитывается с учетом размещения обмотки.

Различают три типа размещения обмотки:

  • Ш-образное,
  • О-образное,
  • Тороидальное.

Магнитопроводы могут быть пластинчатыми и ленточными. Выбор индивидуальный. Для Ш-образного типа первичная обмотка состоит из 200 витков, и для нее понадобится провод сечением 2.5 мм2. Вторичная обмотка насчитывает 7 витков, для чего понадобится провод с сечением 50 мм2 или шина необходимого сечения с изоляцией.

Длину концов вторичного провода рассчитывают для подключения к выходным клеммам, а первичного — к электроцепи прибора. Трансформатор пропитывается шеллаком.

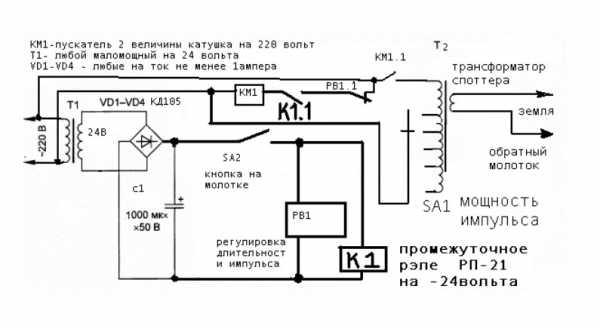

В чертеже электросхемы имеется питающий трансформатор, напряжение вторичной обмотки в котором — 12 В. Подойдет также любой другой трансформатор, удовлетворяющий параметрам. Для контроля напряжения на устройстве его можно оснастить дополнительной обмоткой.

Тиристор должен соответствовать параметру: обратное напряжение не меньше 220 В, а прямой импульсный ток — не меньше 50 А. Диоды подбираются по таким же параметрам. Используется резистор с номиналом 100 Ом и конденсатор 25 В 1000 мкФ.

Последовательность работы самодельного споттера:

  • Включение кнопки и разрядка конденсатора, кратковременное включение резистора и тиристора.
  • Подача переменного напряжения на первичную обмотку трансформатора через диоды.
  • Сваривание деталей и электрода.
  • Разрядка конденсатора, закрытие тиристора и обесточивание силового трансформатора.
  • Работа завершена, продолжается зарядка конденсатора от трансформатора для дальнейшей работы.

Важно помнить, что тиристор и диоды могут быть заменены симисторами. Самодельное устройство должно быть точно сконструировано для слаженной и корректной работы независимо от габарита и вложенных финансов.

Управление импульсом

Для работы нужен короткий импульс напряжения. Для этого устройства нужна схема управления, но так как ток большой величины, то напрямую коммутировать его невозможно. Управление производится через первичную обмотку подачей тока. В самой простой схеме кнопкой коммутируется сетевое напряжение, и, кроме опасности, при размыкании контактов появляется сильная искра. Для улучшения работы прибора можно установить реле стартера и включать его кнопкой, так будет и практично, и безопасно.

Такие варианты не дают возможности точно выдерживать нужное время. С этим прибором придется приобретать навык и долго тренироваться. Для более упрощенного управления можно установить таймер или сделать управление на базе тиристора.

В такой схеме включение тиристора происходит посредством подачи тока на управляющий электрод. При отпущенном выключателе происходит зарядка конденсатора от трансформатора через диодный мост. При отключенной кнопке идет разрядка конденсатора через резистор на управляющий электрод тиристора и включает его. Время работы тиристора зависит от емкости конденсатора, время разряда конденсатора можно увеличить или уменьшить при помощи резистора. Для дальнейшего повторения операции кнопку нужно отпустить и нажать.

Для этого используется трансформатор с напряжением 12 В, тиристор с напряжением 400 В и 50 А. В процессе работы может быть всплеск самоиндукции, поэтому напряжение выбрано с запасом. Конденсатор берется с расчетом на напряжение 25 Вольт и более.

Корпус и комплектация устройства

Хотя споттер, собираемый своими руками по схемам, и не заводской вариант, но корпус все равно нужен, поэтому нужно позаботиться об изготовлении основания для прибора. При этом желательно использовать диэлектрический крепкий материал. Важно заготовить детали такого размера, при котором будет обеспечен доступ для монтажа их всех.

Детали нужно расположить равномерно для удобства дальнейшей переноски готового аппарата. При этом можно соорудить надежное крепление для ручки либо ремня. Для большей мобильности можно прикрепить колеса с нижней стороны корпуса.

После того как устройство будет изготовлено и собрано, ему понадобятся комплектующие. К таким относятся:

  • Рабочий орган споттера — пистолет.
  • Пара сварочных кабелей.
  • Инопуллер, который имеет второе название — обратный молоток.

Подбирая сварочный кабель, важно выбрать нужное сечение. Это можно рассчитать с помощью небольшой формулы: на 20 А максимально допустимого тока, выдаваемого споттером должно быть 2 мм2 сечения кабеля. На массу можно взять кабель длиной до 1.5 м, а для рабочего — до 2.5 м. Такая длина кабелей наиболее подходящая, так как при выборе более длинного кабеля будет потеря мощности тока, что негативно влияет на работу споттера.

На концах кабелей надежно крепятся соединители. В их качестве могут выступать резьбовое соединение либо устройство, обеспечивающее быстрое соединение клемм споттера и пистолета. Обратная сторона кабеля также оснащается быстрозажимным элементом (крокодил) либо клеммой с резьбовым креплением.

Пистолет

Это основной рабочий орган устройства. Поэтому при постоянном использовании споттера лучше купить заводскую модель, а при нерегулярных работах пистолет можно соорудить самостоятельно. Для этого можно использовать обычный пистолет для клея или старую рабочую часть полуавтомата. Также ручку можно вырезать из текстолита или гетинакса. Возле ручки размещается лампочка, кнопка включения подсветки и переключатель, который отвечает за подачу тока.

Важным моментом будет изготовление кронштейна для сварочного электрода. Такой кронштейн изготавливается из медной квадратной или прямоугольной трубы. Электрод представляет медный пруток диаметром 8−10 мм. Лучше делать конструкцию такой, чтобы электрод можно было менять, не разбирая пистолет.

Инопуллер

Для самодельного устройства и рихтовки кузова нужно сделать обратный молоток для кузовного ремонта. За основу приспособления можно взять монтажный пистолет. Для этого отрезается часть установки баллона пены либо герметика. На свободную теперь крышку приваривается три прута диаметром 6−10 мм, на концы прутьев — кольцо такого же сечения. Диаметр кольца должен быть около 100 мм. Оно обматывается изолентой для исключения его сварки с металлом при выравнивании.

Изогнутая часть штока и упор пистолета обрезается. Вместо упора приваривают крепление, к примеру, болт с двумя гайками. Обрезанный шток затачивается под конус, диаметр которого на конце около 3 мм.

Для работы с устройством, несмотря на то, какой оно конфигурации — самодельное или заводское, должны быть навыки работы со сваркой. Необходимо соблюдать правила эксплуатации споттера и проведения сварочных работ. Благодаря этому ремонт кузова будет сделан быстро, успешно и без вреда для вашего здоровья.

101sovet.guru

Споттер для кузовного ремонта своими руками: рихтовка кузова + видео

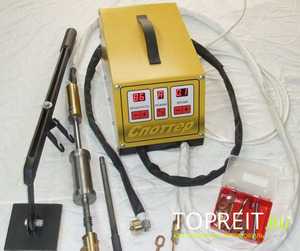

Споттер – устройство, предназначенное для рихтовки деформированной поверхности кузова автомобиля. Рихтовкой называют процесс устранения неровностей на металлических пластах до заданных параметров.

споттер своими руками

При сильных кузовных повреждениях возникает необходимость полного ремонта авто, но при помощи споттера этих сложных манипуляций можно избежать. Споттер работает за счет блока управления и пистолета.

Иными словами – это автоматический обратный молоток, действующий по тому же принципу. Готовое оборудование имеет высокую стоимость, поэтому экономичнее сделать споттер своими руками.

Виды споттеров

Споттеры отличаются принципом работы и уровнем мощности трансформатора:

  1. Аппарат на основе микропроцессора выполняет одностороннюю точечную сварку и имеет несколько степеней мощности. Такое оборудование легко и быстро настраивать, всего лишь выбрав нужный температурный режим.
  2. Инверторный споттер для кузовного ремонта имеет широкий дисплей с удобным интерфейсом, на котором отражается заданная и текущая температура. Панель управления на таких устройствах понятна даже новичкам, поэтому установка режима сварки не составит труда.
  3. Споттер с двусторонней сваркой работает так же на основе микропроцессора. Выравнивание поверхностей осуществляется благодаря пневмоклещам. В зависимости от вида наконечника на панели управления автоматически настраивается нужный оптимальный параметр.

Принцип работы споттера

Аппарат работает по принципу приварки металлических элементов к кузову автомобиля и дальнейшего вытягивания деформированной поверхности за счет обратного молотка.

Процесс сварки шайб и кузова длится считанные секунды, поэтому металл кузова остается невредимым.

схема споттера

Шайбы имеют разные формы: круг, ОТ, треугольники, М4, крючки.

Популярнее всего круглые шайбы, за которые легко зацепиться наконечником пистол

topreit.ru

сборка приборов для точечной и контактной сварки

Иногда, когда возникает необходимость выполнить срочные работы по сварке, мастеру никак не обойтись без специального аппарата для контактной сварки. Его можно сделать самостоятельно, если знать все тонкости.

А еще мы расскажем, как сделать споттер из сварочного аппарата. Под данным названием понимается аппарат для точечной сварки, когда нужно выполнять рихтовочные работы с тонким металлом.

Когда нужен споттер?



Собрать споттер своими руками из сварочного аппарата потребуется прежде всего мастерам, имеющим дело с автомобильным ремонтом, особенно, кузовными работами. Детали кузова имеют очень сложное строение, преимущественно выполнить рихтовку невозможно без необходимости снятия детали. А использование точечного вида сварки позволяет опустить процесс демонтажа автомобильных деталей и провести рихтовку, даже наиболее сложных поверхностей.

Контактная сварка и аппараты для ее проведения своими руками



Контактная сварка – это сварочный метод, выполняемый с помощью электрического тока, в тот момент, когда он проходит сквозь промежуток контакта соединяемых металлов под действием сжимающегося давления. Ее принцип заключается в том, что при подаче электротока в месте соединения двух деталей появляется дуга, которая их плавит. При этом длительность воздействия сварочного тока при контактном соединении минимальная. Ключевыми параметрами контактной сварки можно назвать:

  • силу тока;
  • величину сжатия металлов в контактной зоне;
  • время приложения тока.

Контактная сварка может быть:

  • рельефной;
  • шовной;
  • стыковой;
  • точечной.

Споттер из сварочного аппарата предназначается для выполнения сварки последнего вида. Его, а также аппараты стыковой сварки, чаще всего применяют для бытовых нужд, также их можно собрать и своими руками.

Однако нужно перед работой определиться, будет ли аппарат переносным или стационарным и определиться и с его параметрами:

  • количеством и видом электродов;
  • напряжением;
  • видом сварочного тока и его силой;
  • длительностью сварочного импульса.

Споттеры и другие аппараты для проведения контактной сварки состоят из электрической и механической части. Электрическая часть включает в себя:

  • контактный блок;
  • источник сварочного тока;
  • систему регулирования параметров.

А вот механическая составляющая обеспечивает приложение сжимающей нагрузки и крепление заготовок, которые вы соединяете.

Аппаратура для точечной сварки с помощью споттера

Сварочный трансформатор под споттер, предназначенный для точечных работ, несколько отличается от классической конструкции. Если в дуговой сварке соединение происходит с помощью разогрева места соприкосновения деталей электрической дугой, то в точечной контактной сварке оно разогревается за счет выделения тепла при сопротивлении электрод-металл. Если режим был выбран неправильно, может произойти залипание электрода, случится короткое замыкание и аппарат придет в негодность.

Споттеры для точечной сварки должны быть ограничены временем сваривания детали, которое должно составлять до секунды. Кроме того, они должны быть сделаны своими руками из расчета на большой ток и малое напряжение.

Трансформатор при этом должен быть в состоянии подавать больше тока для хорошего прогрева сварочной зоны.

Споттер из сварочного аппарата можно сделать с минимальными затратами в плане материалов и времени, и все это в домашних условиях своими руками. Например, если для обычного сварочного аппарата требуется напряжение холостого хода от 70 В, то для точечной сварки достаточно максимум 6 В. Нужно будет сделать новую обмотку или передать своими руками старую. Шину же можно применять для намотки низковольтной обмотки.

Типы трансформаторов

Трансформаторы бывают нескольких типов:

  • ш-образные;
  • тороидальные;
  • стержневые.

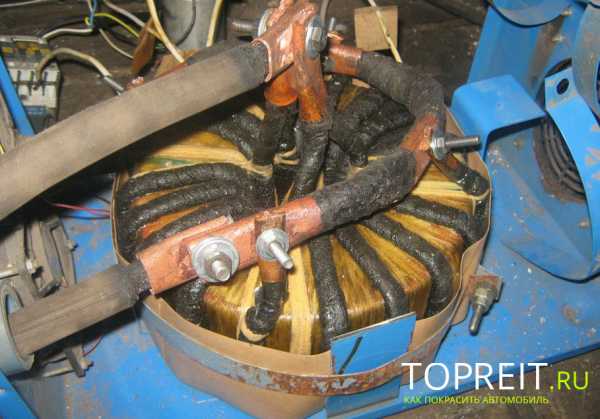

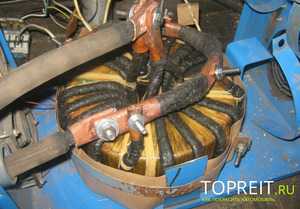

Тороидальные трансформаторы имеют минимум веса, но и большую трудоемкость. В зависимости от тока сварки определяется сечение провода. Для точечной контактной сварки нужен ток как минимум в 1000 А. Если плотность тока составит 8 А на квадратный мм, то площадь сечения провода должна быть как минимум 120 квадратных мм. Шина такого сечения сложна в плане применения, поэтому, если аппарат вы не планируете использовать долго, его можно сократить, но максимум до 80 квадратных мм.

Сечение можно получить, сложив несколько шин вместе с меньшим сечением. Чтобы работы было проще выполнять своими руками, сложенные провода обмотайте изоляцией. Количество витков зависит от способа наматывания пробной обмотки. Как правило, нужно до 10 витков.

Затем трансформатор включают в сеть и измеряют напряжение первой обмотки. Полученное значение поделите на количество витков, и вы будете знать, сколько витков провода потребуется для получения напряжения в 1 В. Поскольку нам нужно 6 В, то умножаем число на 6 и получаем нужное значение. А количество провода для выполнения своими руками обмотки можно высчитывать, зная такие показатели, как:

  • количество витков;
  • длину выводов;
  • диаметр обмотки.

Если у вас не получается вместить обмотку, то уберите старую, лучше всего это делать, не разбирая сердечник. При работе старайтесь не навредить старой обмотке. Ее размещение зависит от типа сердечника. Если трансформатор броневой или тороидальный, то проблемы встречаются редко, а вот размещение на стержневом варианте вызывает трудности. Так, обмотка может быть намотана на один стержень, но так лучше не делать, чтобы не испортить трансформатор. Лучше ее поделить надвое и намотать по отдельности на каждый стержень.

Соединение обмоток для споттера

Обмотки соединяются последовательно, чтобы в итоге мы получили удвоенное напряжение каждой из них. То есть, обе должны выдавать по 3 В. Также их можно соединять и параллельно, и напряжение останется прежним, а допустимый ток увеличиться. Такой способ соединения более приемлем, поскольку так решается вопрос большого сечения шины. Своими руками при обмотке нужно выбирать тонкие шины, а полученная площадь сечения должна быть равна сумме отдельных обмоток.

Чтобы определить нужные концы для обмоток, возьмите вольтметр и сначала измерьте напряжение на одной из них. Поток к концу подключите вторую и опять измерьте напряжение. Если оно увеличилось, то конец первой обмотки соединился с началом следующей. А начала обоих обмоток нужно отметить витком изоленты.

Нулевые отметки вольтметра указывают на соединение обмоток одноименными концами, при последовательном соединении одна пара разноименных концов соединяется, а выходное напряжение со свободных снимается. Параллельное соединение подразумевает сближение одинаковых концов двух обмоток, выводы в конце должны быть обжаты специальными наконечниками.

Как управлять трансформатором для споттера?

Контактная сварка нуждается в коротком импульсе напряжения. Соответственно, сделанный своими руками споттер из сварочного аппарата требует специальной схемы управления. Поскольку сварочный ток имеет большую величину, коммутировать выходное напряжение напрямую не выйдет. Управление выполняется посредством подачи на первичную обмотку напряжения. Данная схема неудобна тем, что кнопка коммутирует прямо на сетевое напряжение, что может вызвать опасение.

Также размыкание контактов провоцирует образование сильной искры. Если вместо кнопки будет установлено втягивающее стартерное реле, которое можно будет включать кнопочным способом, это будет более безопасно и удобно. Можно применять разные комбинации разных автомобильных реле и мощных пускателей. Реле управляется посредством напряжения в 12 В, а контакты будут управлять контактором.

Такие способы управления трансформатором для споттера не позволят наверняка выдержать требуемый временной промежуток работы, и работать с его помощью можно будет лишь с течением времени. Если у вас есть более серьезные навыки сборки своими руками подобных приспособлений, то можете попробовать сделать более совершенную схему.

А в такой схеме трансформаторная первичная обмотка будет управляться тиристором. Он включается с помощи напряжения на управляющий электрод. При отпущенной кнопке конденсатор будет заряжаться от трансформатора посредством диодного моста. При нажатии ее конденсатор посредством резистора будет разряжаться на управляющий электрод тиристора. А время его включенного состояния будет зависеть напрямую от периода разряда конденсатора, его можно регулировать посредством подстройки переменного резистора. Для последующего включения споттера кнопку нужно будет отпустить и нажать снова.

Как своими руками собрать прибор для контактной сварки

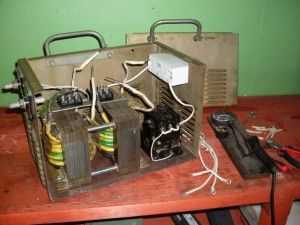

Источник сварочного тока нужно поместить в корпус из металла. Электрическое плато собирают на текстолите, а затем крепят в корпусе источника вертикально. На основании корпуса прикрепляют выходной трансформатор, а вверху к шине вторичной обмотки трансформатора прикрепляют болтами сварочный кабель, который будет со второй стороны соединяться в контактном пистолете с электродом. Во время сборки сварочного аппарата к специальной колодке на электрическом плато, нужно закрепить входной электрический кабель.

Для сборки своими руками аппарата для контактной сварки потребуется такой набор инструментов:

Сделать споттер для точечной сварки и другие приборы для прочих видов сварки контактного типа своими руками можно, обладая хотя бы минимальными навыками для этого. Для начала можно сделать конструкцию по самой простой схеме, а потом, приобретя навыки, создать что-то более сложное.

instrument.guru

Споттер своими руками: схема

Кузовной ремонт нужен всегда. Сделать его комфортным, эффективным и удобным – мечта каждого мастера. Выправить деталь с нарушенной геометрией можно разными способами, но если провести ремонт изнутри не получается, то на помощь приходит споттер для рихтовки. При помощи этого аппарата процесс выпрямления неровности занимает гораздо меньше времени и сил – вмятина вытягивается наружу. Разборка автомобиля не производится. Имея определенные знания, можно сделать споттер для рихтовки авто своими руками.
Споттер для рихтовкиС помощью качественного споттера кузовной ремонт завершится в максимально короткие сроки
[contents h3 h4]

Принцип работы споттера

Аппарат состоит из двух основных частей – блока управления и пистолета. Действие рихтовочного инструмента основано на методе точечной сварки. Споттер для рихтовки авто работает при помощи следующих аксессуаров:

  • Обратный молоток – накручивается на пистолет. Наконечник молотка с насадкой-звездочкой или иглой для точечной сварки напрямую приваривается к поврежденной поверхности и за него вытягивается вмятина. Используя специальный электрод, можно сначала приварить шайбы, а затем поочередно вставлять в них крючок обратного молотка и выпрямлять деталь. На приваривание шайб уходят доли секунды
  • Пуллер для споттера – используется для экспресс-вытяжки. Он плавно выравнивает поверхности небольших повреждений. Работает при помощи рычагов. Для ликвидации крупных вмятин используется выправочное устройство ручного типа

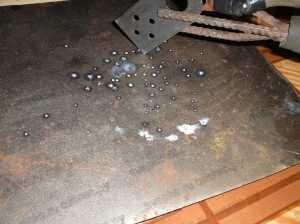

  • Осадка металла – после правки детали на ней остаются пузыри. Чтобы их убрать, в пистолет вставляется электрод, а затем им точечно прогреваются неровности.

“Для осадки лучше использовать медный электрод – он не перегревает металл”

Кузов в месте крепления наконечника обратного молотка или шайбы обязательно зачищается до металла. Таким же образом подготавливает кусочек детали, чтобы закрепить на нем массу (заземлить). Провод крепится при помощи зажима непосредственно на дверь или через магнитный держатель, если нет возможности зацепиться. Когда изготавливается споттер своими руками, то к поверхности приваривается болт и на него вешается масса.

Какие бывают споттеры

Выпускаются различные модели споттеров, но все они делятся на две группы:

  1. Трансформаторные – простые модели работают от обычной розетки. Они используются для простых операций. Трехфазные агрегаты обладают более широкими возможностями, так как имеют повышенную мощность. Трансформаторные споттеры не справляются с оцинкованными поверхностями
  2. Инверторные – в них преобразователь тока позволяет запитаться от любого напряжения. Споттеры подходят для выполнения любых работ

Приобретение любого аппарата для рихтовки – достаточно затратная процедура. Имея понимание того, как работает устройство, можно сделать самодельный споттер.

Что нужно для изготовления споттера

Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

Чтобы сделать споттер с нуля нужно иметь:

  • Трансформатор на 1500 А
  • Обратный молоток – используется металлическая болванка, ось изготавливается из латуни (М10), к ее концу приваривается острый наконечник для точечной сварки
  • Пистолет – делается устройство для зажима обратного молотка с одной стороны и подсоединения кабеля с другой стороны, включение регулируется кнопкой
  • Блок управления – в нем находятся тиристор (200 В), диодный мост, 12-тивольтовый понижающий трансформатор, реле (30 А), контрактор (220 В) – для сборки устройства используется схема споттера
  • Толстые провода – для массы и пистолета
  • Зажим на заземляющий провод

Под аппарат изготавливается корпус, сделать который лучше на колесах.

Аппарат для сварки – основа для споттера

Можно изготовить аккумуляторный споттер – бюджетный вариант не требует подключения к электросети, а лишь периодической подзарядки. Однако чаще всего среди самодельных приборов встречается споттер из сварочного аппарата – в нем уже есть вся начинка. Остается только подготовить трансформатор для создания нужной силы тока и сделать пистолет.

Аккумуляторный споттерАккумуляторный споттер - долговечное и незаменимое для кузовного ремонта устройство

Чтобы сделать споттер из сварочного аппарата, необходимо:

  1. Снять вторичную обмотку
  2. Сделать временную обмотку из медного провода для расчета количества витков на 1 Вольт – измеренное напряжение делится на количество витков
  3. Сделать расчет количества витков из расчета на 6 В
  4. Из провода от снятой вторичной обмотки сделать 2 шины сечением 160 мм2 или больше с попеременной изоляцией бумажным скотчем и тканевой изолентой – несколько тонких проводов могут соединяться между собой тканевой изолентой
  5. Шины ровно наматываются трансформатор, при этом жесткое крепление к нему не является обязательным
  6. Проверяется мощность и изготавливается пистолет

Работа с самодельным инструментом требует особого внимания к технике безопасности – все электрические контакты должны быть изолированы

Аппарат для рихтовки можно изготовить из любого приспособления для сварки, например, изготавливаются споттер из инвертора, полуавтомата, клещей для точечной сварки.

Как изготовить пусковое устройство

Для соединения пистолета с трансформатором подойдет термоизолированный провод с максимальной длиной 2,5 м и таким же сечением, как у шины. Иные параметры провода потребуют корректировки в намотке трансформатора. Наконечник для заземления делается из куска трубы.

Пистолет можно изготовить пистолета для клея. Если делается споттер из полуавтомата, то уже имеется практически готовый инструмент – к нему нужно лишь приделать латунную ось обратного молотка. Рукоятку пистолета даже выпиливают из фанеры, а затем вставляют в нее кнопку и ось обратного молотка. Металлической болванке обеспечивается свободный ход по оси. На конец стержня припаивается острый наконечник – инструмент работает как прибор точечной сварки.

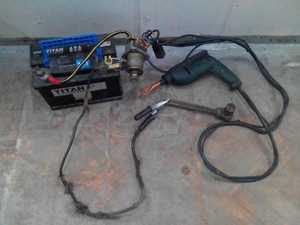

Сборка споттера из аккумулятора

Чтобы смастерить споттер из аккумулятора, нужно:

  • Втягивающее реле закрепить на массовой клемме
  • Плюсовой провод аккумулятора накинуть на втягивающее реле
  • С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм2
  • Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало
  • Массовый провод соединить с выпрямляемой деталью

Чтобы собрать споттер своими руками из аккумулятора, подойдет любое втягивающее реле.

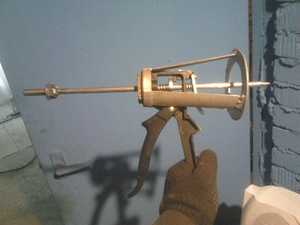

Сборка пуллера

Пуллер для споттера своими руками тоже сделать нетрудно. Это приспособление поможет мягко вытянуть имеющиеся вмятины. Для него потребуется:

  1. Пистолет для герметика – используется в качестве рукоятки
  2. Металл толщиной 2 мм – из него делается конусообразная насадка с кольцом внизу
  3. Болгарка, сварка

Инструмент собирается при помощи втулок, которые вытачиваются под заказ. На проводящую ток ось крепится самодельный наконечник – он будет вытягивать вмятины на автомобиле, упираясь на круговое основание пуллера. При желании изготавливается две или три насадки с разным диаметром круга.

httpv://youtu.be/o_Hz-_7malg

Использование споттера помогает отрихтовать поверхность быстро и качественно. Кузов не разбирается, потому что инструмент отлично работает в труднодоступных местах. Для самостоятельного изготовления инструмента понадобятся сварочный аппарат или аккумулятор.

krasimavtomobil.ru

Споттер для кузовного ремонта своими руками


Содержание

  1. Конструкция и принцип работы аппарата
  2. Изготовление трансформатора
  3. Сборка аппарата

Облегчить ремонт автомобиля вам помогут современные инструменты. Один из них – споттер. Если у вас недостаточно денежных средств, то собрать споттер для кузовного ремонта своими руками – задача вполне разрешимая. Что представляет собой этот агрегат?

DigitalSpotter является аппаратом односторонней точечной сварки. Принцип его работы – сваривание сопротивлением. Используется инструмент для выправления больших элементов кузова, где производителем установлены ограничения доступа из-за конструктивных особенностей либо дополнительной жесткости.

С помощью сварочного пистолета к поврежденному месту приваривается быстро липнущий специальный элемент. Далее деталь выпрямляется руками в изначальное положение. С помощью особых настроек споттер можно использовать для нагревания металла кузова участками и их вытягивания.


Вернуться к оглавлению

Конструкция и принцип работы аппарата

Состоять самодельный агрегат будет из двух главных узлов – это сварочный трансформатор (Т2) и электронное реле на тиристоре V9. Сетевая обмотка у трансформатора подсоединяется к электросети через диодный мост (V5/V8). Именно в его диагональ будет включен тиристор (V9) электронного реле.

Вспомогательный маломощный трансформатор (Т1) питает управляющую цепь тиристора (обмотка 2). Работает аппарат следующим образом:

Схема споттера

  1. При нажатии на выключатель (S1) напряжение питания (220В) идет на трансформатор Т1. Вернее, его первичную обмотку.
  2. Конденсатор (С1), подключаемый к выпрямительному мосту (V1/V4) через замкнутые контакты S3 переключателя, заряжается.
  3. Тиристор V9 закрыт, поэтому первичная обмотка трансформатора Т2 обесточена.
  4. При нажатии на клавишу S3 переключателя заряженный конденсатор (С1) подключается к электроду управления тиристора V9 с помощью переменного резистора R1.
  5. Далее разрядный электроток конденсатора открывает тиристор. На первичную обмотку трансформатора Т2 идет напряжение электросети.
  6. Во вторичной обмотке на трансформаторе появляется импульс тока.

Продолжительность импульса зависит от характеристик задающей время цепи R1/C1. Максимальная длительность импульса – около 0,1 сек. За этот промежуток времени электроток во вторичной обмотке достигает 350-500 А. Оптимальный режим сваривания можно настраивать резистором R1.

Для споттера годится любой тиристор, который рассчитан на напряжение 220 В и силу электротока в 50 А. Это же касается и диодного моста V5/V8. Трансформатор Т1 должен создавать на вторичных обмотках напряжение в 12 В.
Вернуться к содержанию


Вернуться к оглавлению

Изготовление трансформатора

  1. Магнито-провод трансформатора набирайте из пластин Ш40, толщина данного набора должна составить 10 см.
  2. В первичной обмотке должно быть 200 витков качественного провода сечением 2,5 мм².
  3. Во вторичной обмотке – 7 витков шины либо изолированного провода сечением не меньше 50 мм².
  4. Соединительный заземляющий проводник для вторичной обмотки делается того же сечения и длиной не более 2-2,5 м.

От качественности изоляции обмоток трансформатора зависит ваша безопасность. Поэтому рекомендуется наложить поверх сетевых (первичных) обмоток не менее 5-6 слоев ткани. Она должна быть пропитана лаком либо парафином.
Вернуться к содержанию


Вернуться к оглавлению

Сборка аппарата

Два основных элемента споттера – сварочный пистолет и силовой блок. Соединяются они кабелем. Сечение его должно быть не меньше 50 мм². Соединение производится при помощи быстрого силового разъема.

Корпус силового блока сделать самостоятельно довольно просто. Главное изготовить его под ваши условия применения. Вы можете сделать устройство переносным либо установить его на тележку. Дополнительно можно обустроить агрегат полками, кронштейнами для инструментов и пр.

Под пистолет можно использовать аналог для сварочного полуавтомата. Вмонтируйте в него латунную ось, имеющую наружную резьбу М10, для фиксации к рихтовочным устройствам (инопуллер либо обратный молоток). К ней прикрепите сварочный кабель. Его сечение должно быть не меньше 50 мм². На другой стороне кабеля должен быть силовой разъем для присоединения к споттеру.

Кабель для крепления массы тоже должен обладать быстрым разъемом, на другой его стороне смонтируйте контакт «крокодил» или привариваемый контакт. Кабель для массы должен иметь длину не менее 1,5 метра, рабочий кабель – 2,5 метра. Обратите внимание: если увеличить их длину, мощность будет теряться и приваривание ухудшится.
Вернуться к содержанию

krasymavto.ru

Споттер своими руками

Собрать споттер своими руками сможет практически любой человек с минимальными знаниями в области электротехники и небольшим опытом. Большую часть комплектующих можно найти дома, у соседей, на свалке металлолома или в крайнем случае на барахолках.

Электрическая схема работы самодельного спотера.

Принципиальная схема

Сетевое напряжение на первичную обмотку сварочного трансформатора подается через диодный мост V5 — V8, вторая диагональ которого подключена к тиристору V9. Управляющее тиристором напряжение обеспечивает трансформатор Т1, имеющий небольшою мощность.

Блок управления споттером.

Принцип работы схемы очень прост и понятен даже неспециалистам. При подаче питания из сети (замкнуть S1 «Вкл») начинается зарядка конденсатора C1 от вторичной обмотки трансформатора Т1 через диодный мост V1 — V4 и замкнутые контакты переключателя S3. На вторичной обмотке трансформатора сварки напряжение отсутствует, так как тиристор V9 закрыт и через первичную обмотку ток не проходит. Кнопка переключателя S3 «Импульс» отключает конденсатор C1 от цепи зарядки и переключает на цепь управления тиристором. Ток разряда конденсатора проходит через управляющий электрод тиристора и сопротивление R1 «Режим», открывая тиристор.

Через первичную обмотку сварочного трансформатора проходит кратковременный импульс, длительность которого определяется соотношением емкости конденсатора C1 и установленного номинала сопротивления R1. Вторичная обмотка сварочного трансформатора создаст мощный импульсный ток через подключенные детали. Сила тока во вторичной обмотке может достигать значения 300-500 А при длительности импульса в 0,1 секунды. Оптимальную длительность импульса можно подобрать переменным резистором R1. При окончании разрядки конденсатора произойдет закрытие тиристора, и схема возвратится в исходное состояние. При переключении контактов S3 «Импульс» конденсатор C1 опять перейдет в режим зарядки. Для сборки схемы нужны следующие комплектующие:

  • сварочный трансформатор;
  • трансформатор питания цепи;
  • тиристор типа ПТЛ-50;
  • диодный мост V5 — V8;
  • диодная сборка на напряжение не менее 12 В;
  • резистор R1 номиналом 100 Ом.

Схема сварочного трансформатора.

Сварочный трансформатор. Готовое устройство найти сложно, проще его собрать самостоятельно. Для изготовления необходим магнитопровод с рабочим сечением не менее 400 мм2 и размерами окон, позволяющими разместить обмотки. Рабочее сечение магнитопроводов определяется самостоятельно. Размеры окон определяются соответственно. Для первичной обмотки нужно использовать провод сечением 2,5 мм2, количество витков — 200. Для вторичной обмотки нужен провод сечением 50 мм2 или более, необходимое количество витков — 7. Можно использовать шину нужного сечения с изоляцией. В целях безопасности между обмотками нужно сделать изолирующий слой из электротехнического картона. Вместо картона можно использовать лакоткань или бумагу, пропитанную парафином, в несколько слоев. Длина выходящих концов обмоток должна быть достаточной для непосредственного присоединения к выходным клеммам и элементам цепи питания первичной обмотки. При возможности собранный трансформатор можно пропитать шеллаком.

Трансформатор питания цепи управления Т1 может быть любым с напряжением на вторичной обмотке 12 В. Дополнительную обмотку можно использовать для контроля наличия напряжения на устройстве.

Тиристор типа ПТЛ-50. Если тиристор данного типа найти не удается, можно использовать устройство другого типа с параметрами: обратное напряжение не менее 220 В и прямой импульсный ток не менее 50 А.

Диодный мост V5-V8 тоже можно собрать из любых диодов с обратным напряжением не менее 220 В и прямым током 50 А и более.

Для диодного моста V1-V4 можно использовать диодную сборку на напряжение не менее 12 В или любые диоды на такое же напряжение.

Резистор R1 номиналом 100 Ом. Мощность рассеивания может быть любой, конденсатор С1 электролитический, емкость — 1000 мкФ, напряжение — 25 В.

Вернуться к оглавлению

Корпус и комплектующие для создания устройства

Схема устройства сварочного инвертора.

Для изготовления корпуса устройства нужно подобрать основание соответствующего размера, желательно из диэлектрического материала. Размер основания должен быть достаточным для размещения всех составляющих и доступа ко всем монтажным местам. Конкретная конструкция будет зависеть от размеров, имеющихся в наличии составных частей и их крепежных мест. Для нее необходимо подготовить чертежи. При возможности можно использовать корпус от микроволновой печи или сварочного аппарата. Если самодельный споттер изготавливается в переносном варианте, желательно предусмотреть равномерное распределение веса и надежные кронштейны для крепления ремня или ручки. Также можно оснастить корпус колесами небольшого диаметра.

Для работы с устройством нужен следующий минимальный набор комплектующих:

  • два сварочного кабеля;
  • сварочный пистолет;
  • обратный молоток или инопуллер.

Сечение сварочного кабеля выбирается по максимально допустимому току устройства из расчета 10 А на 1 мм2 сечения кабеля. Максимальная длина отрезка для массы не должна быть не более 1,5 м, рабочего — не более 2,5 м. При большей длине потери на кабеле составят недопустимую величину, что отразится на качестве сварки. Оба отрезка с одной стороны должны иметь клеммы под резьбовое соединение или устройства быстрого соединения в зависимости от устройства выходных клемм споттера. Кабель для массы на второй стороне может иметь зажим типа крокодил или клемму под резьбовое крепление. Рабочий кабель должен иметь клемму, соответствующую креплениям на приспособлениях для плавки.

Вернуться к оглавлению

Главное приспособление споттера

Схема устройства пистолета для сварки.

Основным приспособлением споттера является сварочный пистолет. Для постоянной работы желательно использовать устройство производственного изготовления. Его можно изготовить самостоятельно из строительного клеевого пистолета или использовать устройство от полуавтоматической сварки. Из гетинакса или текстолита нужно вырезать две одинаковые по размерам и форме части толщиной в 12 — 14 мм. В одной из частей в вырезанном углублении нужно установить кронштейн 3 для крепления сварочного электрода, при желании — лампочку 8 и с кнопкой 4 «Подсветка» и переключатель «Импульс».

Кронштейн для крепления электрода нужно изготовить из медного материала с квадратным или прямоугольным сечением. В качестве сварочного электрода можно использовать пруток из меди толщиной в 8 — 10 мм. В конструкции пистолета желательно предусмотреть возможность смены электрода без разборки пистолета. Для подключения пистолета к споттеру можно использовать комбинацию из сварочного кабеля нужного сечения и 5-жильного контрольного кабеля с сечением жилы 0,75 — 1,0 мм2. Контрольный кабель подключается согласно схеме: три жилы — на переключатель «Импульс», две жилы — на лампочку подсветки и ее выключатель. Сварочный кабель необходимо тщательно зачистить и запаять в предусмотренное в кронштейне отверстие.

Главное приспособление споттера — обратный молоток или инопуллер.

Стоимость этого приспособления составляет немалую сумму, не сравнимую с затратами времени и средств (при самостоятельном изготовлении). Процесс изготовления этого приспособления несложный. От пистолета нужно отрезать части, куда вставляется баллон с герметиком.

На оставшуюся крышку приварить три стойки из металлического прутка диаметром в 6-10 мм. На другие концы стоек следует приварить упорное кольцо из прутка такой же толщины диаметром примерно 100 мм. Кольцо желательно обмотать несколькими слоями изоляционной ленты или малярным скотчем, чтобы оно не приваривалось к выравниваемой поверхности. У штока необходимо обрезать изогнутую часть и упор. На место упора нужно приварить крепление для подсоединения кабеля от споттера, можно использовать болт с двумя гайками с резьбой М10. Второй конец штока нужно заточить на конус с диаметром на конце 3 мм. Затраты времени на изготовление такого приспособления составят около часа.

При работе со споттерами самодельного и промышленного изготовления нужно соблюдать меры безопасности. Чтобы напряжение от устройства не повредило автомобильное оборудование, необходимо отсоединить клеммы с аккумулятора.

Вернуться к оглавлению

Другие конструкции

Предлагаемая конструкция самодельного споттера не единственная. Данную схему можно использовать с самодельным или промышленным сварочным трансформатором, подобрав тиристор и диоды соответствующих параметров.

Отечественные умельцы изготовили споттер своими руками с использованием трансформаторов от микроволновки, сварочных аппаратов, аккумуляторный споттер — с применением втягивающего реле от стартера в качестве регулятора подачи импульсов.


expertsvarki.ru

Самодельный споттер от Sema | Самодельные сварочные аппараты, полуавтоматы, схемы

Пришло время поговорить о споттере. Споттер что это такое? Споттер это разновидность контактной сварки. Отличается от последней тем, что у него нет сварочных клещей. Применяется данный тип сварки в основном при ремонте кузовов автомобилей. Один провод подсоединяется не посредственно на свариваемую деталь. Другой с помощью специального электрода (обратного молотка) приваривается в деформированное место кузова. После завершения работ по вытягиванию деформированного участка кузова, этот специальный электрод легко отсоединяется скручиванием.

Если посмотреть ценны на промышленные споттеры, то стоят они очень дорого.  На в самом деле сделать споттер в домашних условиях очень просто, было бы желание.

Схема споттера.. В. ПАПЕНИН, г.. Ленинград, РАДИО N 12, 1978 г. с.47-48:

Работает схема споттера следующим образом.

При нажатии кнопки управления S3 начинает разряжаться конденсатор C1 , тем самым открывая тиристор V9 на время заданное резистор R1.  В результате подается переменное напряжение на первичную обмотку силового трансформатора через диоды Д232. В этот момент идет процесс сваривания электрода с  деталью.

Как только конденсатор C1 разрядится, тиристор V9 закроется, тем самым обесточив первичную обмотку силового трансформатора. На этом этапе процесс сварки окончен и конденсатор C1 заряжается от трансформатора T1 для следующего цикла сварки.

Хочу отметить, что тиристор V9  и диодный мост на Д232 можно заменить на симистор.

Далее конструкция споттера.

Аппарат вполне работоспособен при малых габаритах и малых затратах (учитывая то, что в продаже это очень не дешевое устройство)

Железо 35 см*2 (20х10,5х7,5),  первичка d 1,8 мм 255 витков на хх 1А это минимум + регулировка по первичке.

UA хх
1. 5,0 В1. 1,0 А
2. 5,2 В2. 1,2 А
3. 5,4 В3. 1,4 А
4. 5,6 В4. 1,6 А
5. 6,0 В5. 2,0 А
6. 6,2 В6. 2,2 А



Видел пишут что железо надо как минимум 40 см*2, а тут получается 35 хватает, на тр-ре нагрев не замечал, нагревает все что после кабеля, шток из чермета d-16 мм сильно греется, в будущем надо переделать на латунь, кабель поставил 70 мм*2, на массу 1,70 м и на молоток 2,10 м

Импульсное управление собрано по такой схеме на тиристоре ТЧ-40, так же есть ручное.

Изначально вторичка была намотана таким образом. Шинка медь 6,5х4 в 3 обмотки и того 75 мм*2

И такой вариант:

Решил проверить навесным способом, прихватывает неплохо металл 0,7 местами отрывал до дыр:

Потом  поменял вторичку на алюминий 3х6 витков 50 мм2 каждая = 150 мм2, напряжение 5,2 – 6 В

Потом добавил во вторичку еще 2 обмотки и в окончательном устройстве вторичка алюминий 250 мм*2 – 5 обмоток по 6 витков:

Вид споттера с другой стороны:

Вид спереди и компоновка:

Внешний вид электрода (обратного молотка). Рукоятка изготовлена из клеевого пистолета, рабочий кабель вместе с коммутирующим проводом облачен в термоизоляцию, которая при нагревании стягивается:

Ну и  внешний вид самого споттера:

В заключении хочу сказать, что доволен работой споттера. При минимальных затратах получилось совсем не плохое устройство.

Владелец самодельного сварочного споттера - sem

Статью опубликовал: Admin Svapka.Ru

Понравилась ли вам статья? Если не трудно, то проголосуйте пожалуйста:
Похожие записи

svapka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
