Строительный уровень своими руками | Строительный портал

Невозможно представить себе  производство любых строительных и ремонтных работ без использования уровня. Хороший уровень – залог качества выполняемых работ. Именно благодаря  строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы,  правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический.  Уровень применяется при наклеивании обоев, во время  укладки плитки.  При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Оглавление:

  1. Разновидности строительных уровней
  2. Водяной уровень
  3. Пузырьковый уровень
  4. Магнитный строительный уровень
  5. Трубные строительные уровни
  6. Лазерный уровень
  7. Как сделать водяной уровень своими руками
  8. Как сделать лазерный уровень своими руками
  9. Как сделать элементарные приборы для определения горизонтальности и вертикальности

Разновидности строительных уровней

Строительный уровень - это прибор, посредством  которого определяется вертикальное и горизонтальное положение плоскостей.  Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность  предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо  обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

  • Водяной уровень.
  • Пузырьковый уровень.
  • Лазерный уровень.
  • Трубный уровень.
  • Магнитный уровень.

Рассмотрим каждый из перечисленных  видов уровней, их  недостатки и достоинства  поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой  трубкой. Длина трубки  колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

  • Легкость и удобство в эксплуатации.
  • Большая длина шланга.
  • Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

  • Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в  трубке приведет к значительным погрешностям при измерении.
  • Нельзя использовать прибор рядом с источниками тепла. Располагайте  измерительный прибор не менее чем в 1,5 м от приборов отопительных.
  • Прибор предназначен для работы исключительно с горизонтальными поверхностями.
  • Использование длинного шланга в маленьком помещении не слишком удобно.

Пузырьковый уровень

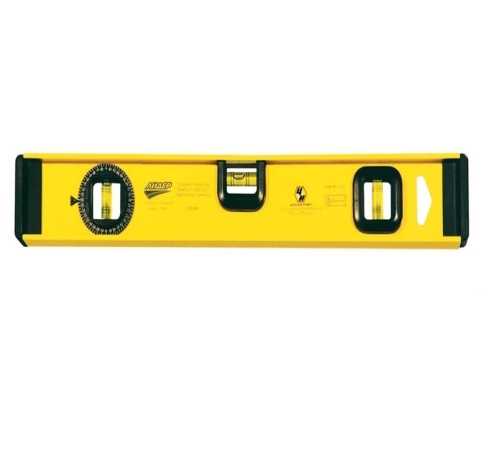

Одна из самых востребованных разновидностей строительного уровня - уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул – 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, - работа с  горизонтальными поверхностями.

А вот  при помощи прибора, оснащенного двумя  ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают  прямоугольной формы.  Диапазон размеров очень велик.  Длина прибора колеблется от 0,2 до 2,5 м. Встречаются   модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул – спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

  • Высокую точность.
  • Удобство в использовании.
  • Приемлемая цена.
  • Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни  точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором.  Он производится из более прочного материала,  лучше переносит удары, обладает  высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

  • Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель  с креплением колб шурупами.  Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка  практически сразу сбивается. Приходится производить настройку заново.  Лучший вариант – вмонтированные наглухо колбы.
  • Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
  • Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая  инструмент, обратите  внимание на модели, корпус которых выполнен  из алюминия.
  • Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие – наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней – небольшие размеры и вес. Как правило, они  изготавливаются в виде прямоугольника. Менее распространенный вариант – складные трубные уровни. Основная сфера использования – работа с профилем  и трубами.

С целью надежного  крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:

  • Магнитами.
  • Перфорированной лентой.
  • Шнуром.

Лазерный уровень

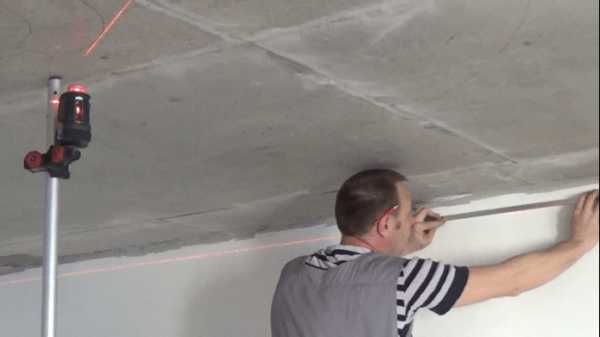

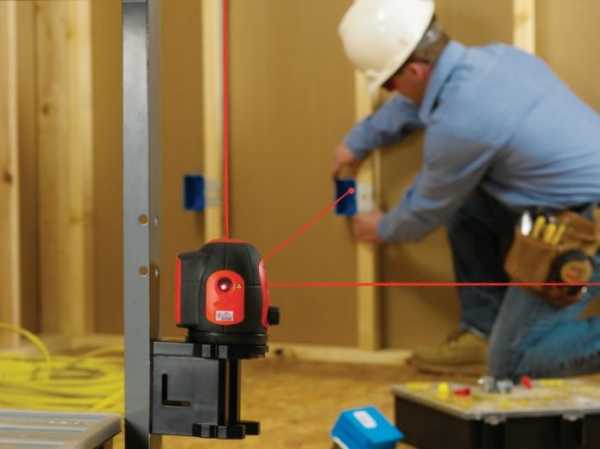

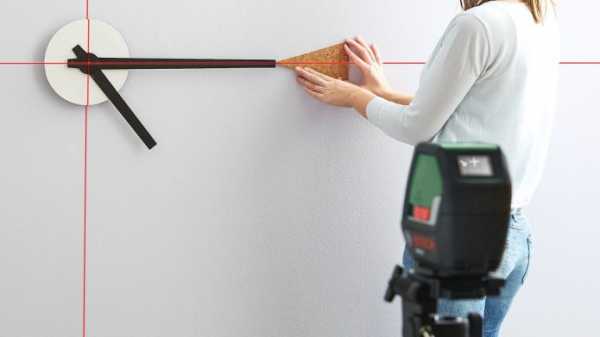

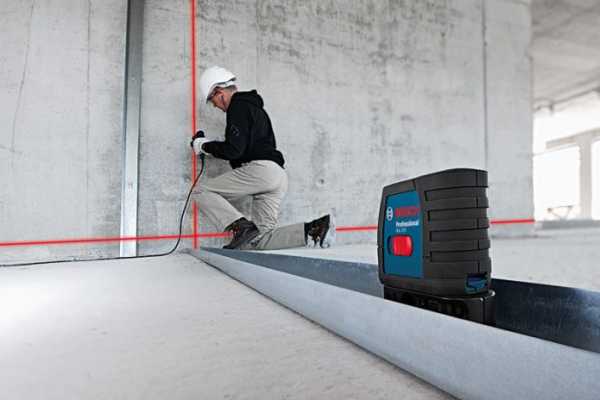

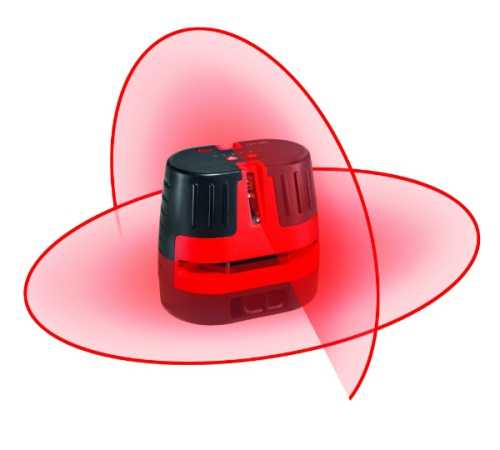

Лазерный уровень -  небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:

  • Магниты.
  • Штатив.
  • Крепление с помощью ремней.

Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.

Выделяют несколько разновидностей  лазерных уровней:

  • Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия.  Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий.  Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
  • Позиционные.  Два источника излучения позволяют образовывать видимые плоскости. Основное применение –работы по отделке помещений.
  • Самовыравнивающиеся.  Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.

Основные преимущества лазерного уровня:

  • Высокая дальность действия. Некоторые модели действуют на  расстоянии в 100 м.
  • Высочайшая точность.
  • Ряд моделей оснащен перекрестными линиями.

Основной недостаток лазерных уровней – очень высокая стоимость. Цена самого обычного и весьма непритязательного  лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.

Как сделать водяной уровень своими руками

Наиболее простая разновидность   уровня – уровень водяной. И сделать его своими руками очень легко:

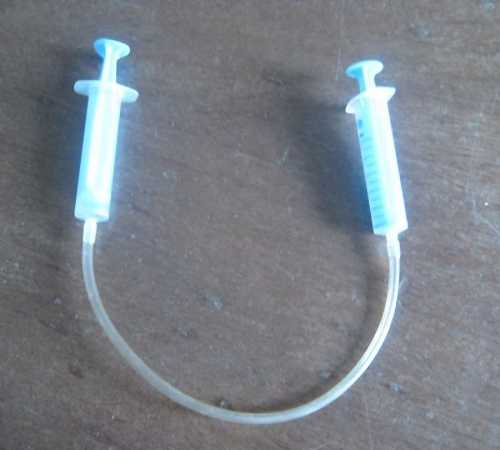

  • Возьмите два шприца без иголок объемом в 20 мл и  тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
  • Выньте из одного шприца поршень и соедините его с одним из концов шланга.
  • Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.

  • При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и  первый шприц.
  • Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.

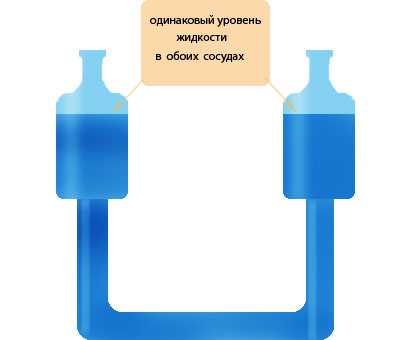

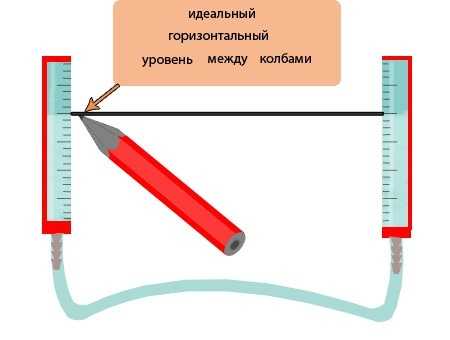

Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:

  • Отмерить и отметить на одной из стен нужную высоту.
  • Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча.  При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
  • Прикладывать второй  шприц к стенам и отмечать  уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря.  При их соединении получится идеальная горизонтальная поверхность.

При хранении самодельного водяного уровня  шприцы закрываются поршнями.

Основными преимуществами использования самодельного водяного уровня являются:

  • Низкая себестоимость прибора.
  • Простота изготовления.
  • Простота работы с прибором.

Как сделать лазерный уровень своими руками

Цель использования лазерного уровня - произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки,  наклеивании обоев и многих иных работах. Даже для  ровной расстановки мебели  лазерный уровень придется весьма кстати.

Изготовить лазерный уровень своими руками можно  двумя способами.

Первый способ изготовления:

  • Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите  маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка – все выполнено правильно.
  • Возьмите деревянный брусок.  Его длина  около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
  • Возьмите ровный кусок  фанеры либо доски. Форма куска – квадрат. Размер  стороны 10 см. Прикрепите к ровному концу  колышка.
  • Шурупом или гвоздем прикрепите к центру фанеры  планку. Длина планки должна соответствовать длине пузырькового уровня. Планка  должна иметь возможность вращаться по кругу.
  • Присоедините к планке пузырьковый уровень.
  • На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
  • Прибор готов.

Способ использования подобного лазерного уровня следующий:

  • Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке  пузырек уровня находится в центре и не смещается при вращении планки.
  • Включите лазерную указку. Пометьте место отражения луча на стене.
  • Поворачивая  планку, отмечайте  другие  точки  падения луча на стены.  Все полученные отметки лежат на одной горизонтальной поверхности.

Рассмотрим, как сделать уровень вторым способом:

  • Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро  или обычная кастрюля.
  • К куску пенопласта прикрепите  лазерную указку. Используйте насадку без рисунка, в виде  точки. Постарайтесь, чтобы указка лежала на пенопласте ровно.  Прикрепить ее можно при помощи резинки или хомута.
  • Поставьте емкость с водой на необходимую для разметки высоту.
  • Опустите в воду пенопласт.
  • Включите лазерную указку.
  • Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки  находятся на одной горизонтальной поверхности.

Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.

Как сделать элементарные приборы для определения горизонтальности и вертикальности

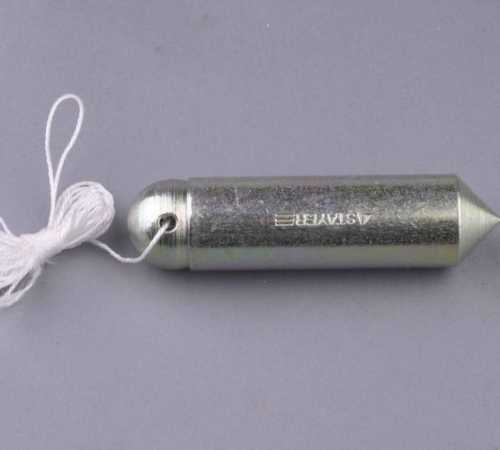

  • Самый элементарный прибор для проверки вертикальности – это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
  • Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина  нитки зависит от высоты помещения.
  • Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
  • Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.

Проверить горизонтальность поверхности тоже очень легко:

  • Возьмите самый обыкновенный деревянный равнобедренный треугольник.
  • В вершине, противолежащей основанию, просверлите небольшое отверстие.
  • Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет  свинцовый грузик для рыбной ловли.
  • Середину основания треугольника пометьте линией.
  • Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.

strport.ru

Водяной уровень своими руками

Строительный уровень – ватерпас, необходимый инструмент при определении отношения строительных плоскостей к горизонту. В последнее время на смену этому инструменту приходят лазерные, а еще раньше стали применяться оптические приборы типа теодолит, нивелир. Однако профессиональные инструменты мало используются в домашнем строительстве. Они дороги, кроме того, с помощью обычного ватерпаса проводили измерения при строительстве, настоящих шедевров архитектуры, задолго до изобретения мудреных приборов. Давайте вспомним, как сделать водяной уровень своими руками, тем более это очень просто.

Ватерпас существуют в двух разновидностях.

  • Ватерпас в виде планки различной длины со стеклянной продолговатой колбочкой в середине с запаянной в ней колбочкой. При горизонтальном положении планки пузырек оказывается точно по середине колбочки.

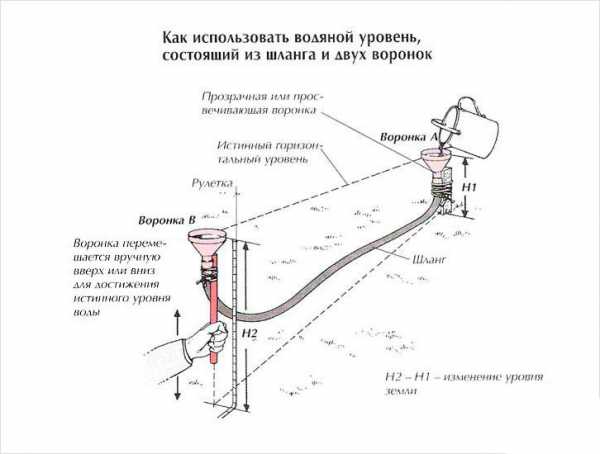

  • Уровень работающий по принципу сообщающихся сосудов. Состоит в примитивном исполнении из трубки со стеклянными воронками на концах. Трубка, заполненная водой до середины воронок размещенная строго по горизонтали показывает одинаковый уровень жидкости в обоих воронках. Принцип работы показан на рисунке ниже.

Несмотря на то, что уровень – это примитивный инструмент, он широко используется в строительстве благодаря своим преимуществам перед другими приборами, а именно:

  • простота измерения в сочетании с высокой точностью измерений;
  • легко изготовить из подручных материалов;
  • прибор можно использовать для определения отношения плоскостей к горизонту имеющих длину от одного до десяти и более метров.

Единственный недостаток водяного уровня – его нельзя использовать в холодное время года. Однако если воду заменить незамерзающей жидкостью то и этот недостаток преодолим.

Водяной уровень можно приобрести в магазинах строительной техники, или же изготовить своими руками. Он недорогой, однако, зачем тратить не лишние деньги, если можно изготовить прибор своими руками. Особенно показательно изготовить уровень вместе с ребенком и научить его первичным строительным навыкам. Умение определять уровень – это основополагающее знание строителя любого уровня подготовки, пригодится даже при строительстве скворечника.

Вернуться к содержанию

Материал для изготовления водяного уровня своими руками

  • Прозрачный шланг с внутренним диаметром около 7 мм. Такие шланги можно приобрести в хозяйственном магазине, иногда используются в аквариумистике и поэтому можно приобрести в зоомагазине. Длина шланга в среднем 10 метров;
  • Шприц одноразовый на 20 мл с широкой канюлей;
  • Герметик в виде пластилина;
  • Резиновые или пробковые пробки под диаметр шприца. Вместо пробок можно использовать поршни от шприца с отрезанные на половину;
  • Вода водопроводная или незамерзающая жидкость, используемая для обмывания стекол автомобиля в дождливую погоду;
  • Ведра для воды.

Вернуться к содержанию

Последовательность сборки водяного уровня

Приступим к изготовлению водяного уровня своими руками. Процесс состоит из следующих этапов:

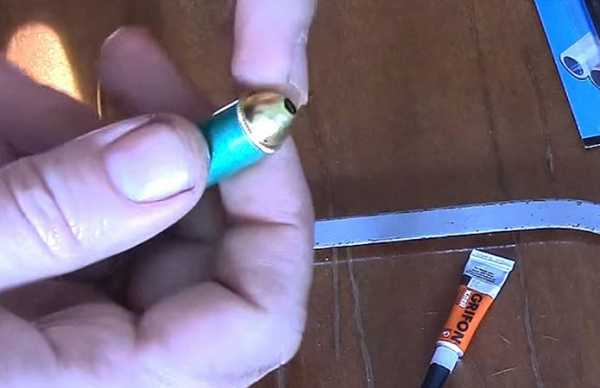

  • На концы прозрачного шланга нанизываем канюли шприцов. Для надежной фиксации концы залепляем предварительно размятым герметиком. Делать надо аккуратно. Правильно подобранный герметик надежно закрепит соединения между шприцом и шлангом.
  • Ведро с водой или жидкостью ставим на возвышенную поверхность. Один конец шланга вместе со шприцом со снятым поршнем опускаем в ведро, второй конец со шприцом и поршнем находящемся в крайнем нижнем положении опускаем в ведро максимально ниже первого ведра.
  • Шприцом, на нижнем конце шланга, засасываем жидкость внутрь шланга. До тех пор пока поршень не выйдет из шприца. Далее жидкость самотеком побежит в нижнее ведро. Таким образом заполним всю систему жидкостью без пузырьков.
  • Выравниваем уровень жидкости таким образом, чтобы шприцы были заполнены наполовину.
  • Закрываем шприцы пробками или поршнем от шприца с отрезанным наполовину штоком.

На видеоролике показан процесс заправки водяного уровня. Главное, чтобы в трубке не осталось ни одного пузырька воздуха.

Вернуться к содержанию

Применение водяного уровня

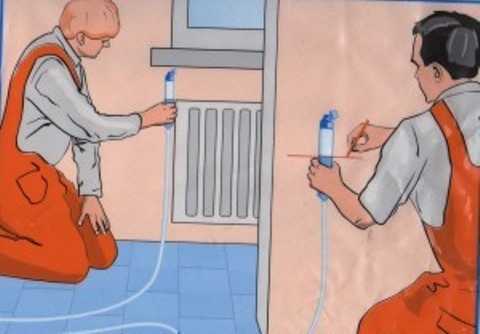

Делаем замеры уровня поверхности по отношению к горизонту.

  • Работу проводим вдвоем. Наносим отметку приблизительно половина метра от пола. К ней прикладываем конец шланга с разметкой на шприце и фиксируем в этот конец на отметке.
  • С другой стороны противоположный конец трубки прикладываем приблизительно на том же уровне, что и противоположный конец. Далее перемещая конец трубки вверх или вниз добиваемся совпадения уровня жидкости на одинаковых отметках. В найденной точке делаем метку.
  • Таким же образом поступают на других стенах помещения и также делают отметки карандашом. Рулеткой отмеряют самое маленькое расстояние до основания, все остальные точки, выше указанной необходимо поднять до нулевой отметки на линии горизонта.

Как видите пользоваться водяным уровнем достаточно просто, а результат измерений точен и приемлем для домашнего строительства. Итак, мы рассмотрели, как легко изготовить водяной уровень своими руками и как им пользоваться. Теперь даже, когда рядом не будет строительных магазинов, Вы сможете изготовить уровень самостоятельно.

Вернуться к содержанию

Видео

Предлагаем посмотреть, как пользоваться водяным уровнем, изготовленным своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

виды, сборка и принцип работы самодельных систем

Для людей разных строительных профессий точность линий и углов имеет особую важность в процессе работы. Ведь чёткость и аккуратность является показателем качества и профессионализма. Достичь высокой точности помогают специальные инструменты, однако даже самодельный лазерный уровень позволяет получить отличный результат с меньшими усилиями.

Виды и назначение уровней

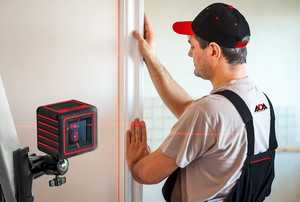

Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.

Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.

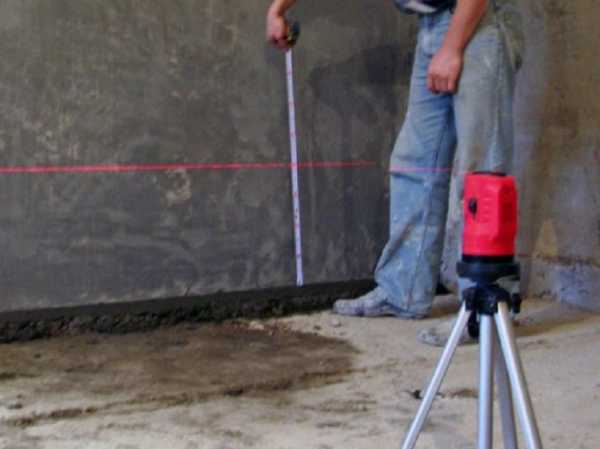

По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.

Существует три варианта лазерных уровней:

  1. Ротационный — вращающийся вокруг своей оси и проецирующий лучи в виде линий. Такие приборы имеют надёжный корпус и способны выполнять практически любую строительную функцию в пределах специфики.
  2. Позиционный — излучает лазерный свет в виде плоскости. Лучше всего подходит для контроля отделки помещения.
  3. Самовыравнивающийся — в своём устройстве имеет маятники, позволяющие ему самостоятельно выравниваться относительно земли. Он оснащён пятью лучами и лазерным прицелом крестообразной формы.

Любой из них превосходно выполняет свою функцию в заданной области. Но устройство, сделанное своими руками, мало чем отличается от изготовленных производственным способом.

Помимо этого, лазерные уровни могут отличаться и по устройству крепления:

  • штатив;
  • магнит;
  • ремни.

Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.

Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.

Способы самостоятельного изготовления

Есть несколько способов сделать устройство своими руками. Для этого некоторые материалы придется приобрести, но большинство из них найдется практически в любом доме.

Из лазерной указки

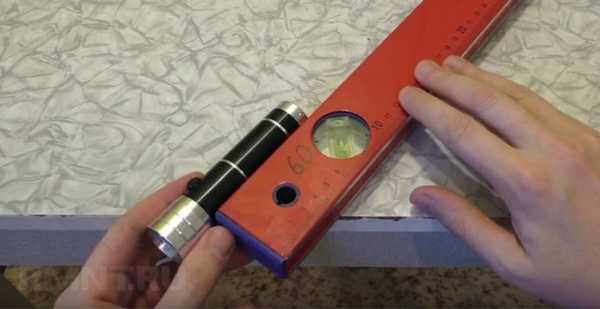

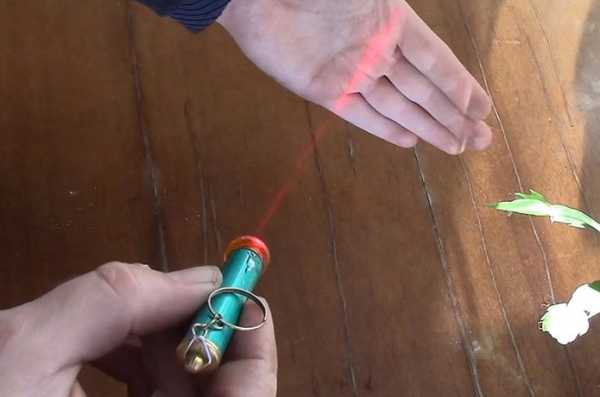

Самый простой и малозатратный вариант можно сделать из обычной лазерной указки. Для этого понадобится купить саму указку. Помимо нее, понадобится:

  • брусок из дерева длиной 50 см и с размером сторон 25 мм;
  • шнур строительный или его аналоги;
  • палка для опоры готового уровня;
  • дрель.

В брусе с обеих концов высверливают отверстия. Одно из них предназначено для крепления излучателя, а второе — для шнура или верёвки. Указку надёжно закрепляют на одном из концов, а на другом конце продевают шнур таким образом, чтобы он мог свободно помещаться в отверстии.

Палку для опоры можно использовать совершенно любую. Подойдёт даже лопата, воткнутая в землю. Главное, чтобы была возможность свободно подвесить получившуюся конструкцию. Опора же должна быть надёжно зафиксирована, и только это позволит получить максимально точную разметку.

Такой уровень позволяет размечать необходимые поверхности везде, где это потребуется, а также использовать как самодельный нивелир. При его использовании предпочтительнее снизить освещённость, что даст более чёткие отметки.

Устанавливать собранную конструкцию лучше в пределах центра комнаты. А контролировать точность можно с помощью палки, на которую будет нанесена отметка при фиксировании первой точки.

Пенопласт и ёмкость с водой

Этот способ самодельного уровня еще более простой. Всё, что понадобится для его изготовления, это:

  • указка лазерная;
  • кусочек пенопласта;
  • пластилин, изолента, пластырь для крепежа;
  • небольшая ёмкость с водой, например, старая кастрюля.

К пенопласту необходимо максимально ровно прикрепить лазерную указку. В подготовленную ёмкость набрать воды до самого верха. Аккуратно поместить пенопласт с излучателем на поверхность воды. Теперь остаётся только расположить получившуюся систему на необходимой высоте.

Делая очередную отметку, пенопласт поворачивают до следующего размечаемого места. Когда все точки будут готовы, их достаточно соединить между собой строительной рулеткой.

Такой вид прибора хоть и не является идеальным, но позволяет получить довольно точные результаты.

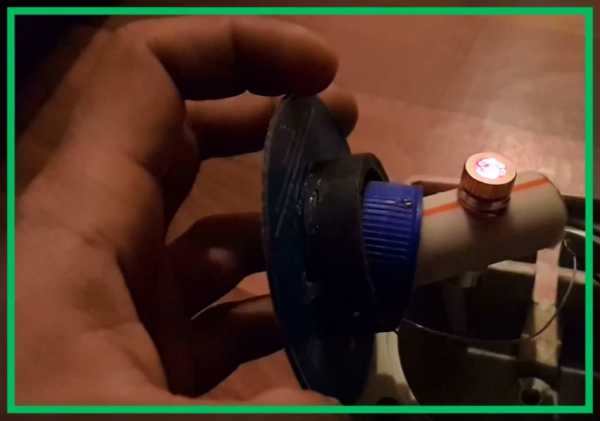

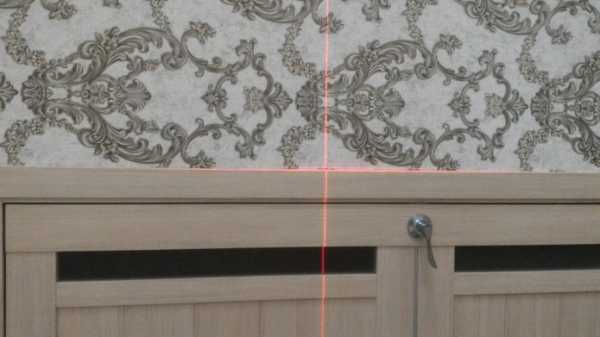

Излучатель в виде креста

Более сложный, но очень точный лазерный уровень удобно использовать в любых ситуациях, особенно для установки навесной мебели. Хотя сложным его можно назвать лишь по отношению к другим, но собирается он просто. Для такого варианта понадобится:

  • четыре лазерные указки;
  • штатив от видеокамеры;
  • три компакт диска;
  • старый привод от плеера или компьютера;
  • материал для крепления: скотч, пластырь, изолента.

Использование штатива обусловлено тем, что это позволяет разместить указку максимально ровно относительно горизонта, перемещать установленную конструкцию по горизонтали на необходимую высоту, вращать излучатели, не сбивая установленные параметры.

Для начала на штатив нужно жёстко зафиксировать привод от плеера. Компакт диски между собой склеить и установить в привод. На них, в форме креста, прикрепить лазерные указки. И устройство полностью готово к работе.

Преимущество такой модели в том, что вращать его можно в любом направлении, а также поднимать и опускать без потерь точности. Это позволяет отбивать уровень без постоянной перенастройки.

Система с маятником

Сделав простой лазерный уровень своими руками, можно попробовать создать и более сложные модели, максимально приближенные к заводским аналогам. Очень точные данные дает уровень с использованием маятниковой системы. Бо́льшая часть работы в этом случае придётся именно на сам маятник, излучающая же система много сил не отнимет.

В этом случае указка не понадобится. Вместо неё используется лазерный модуль с уже установленными в нём призмами, позволяющими проецировать горизонтальную и вертикальную линии.

Сам модуль работает от трёх-четырёх пальчиковых батареек. Именно такое количество элементов питания является оптимальным: две слишком быстро разряжаются, а большее число делает систему чересчур тяжёлой. Для них понадобится отсек, его можно взять от старой игрушки.

Модуль, батарейки и другие части, участвующие в процессе, нужно собрать в один блок. Когда эта часть готова, её нужно установить на подготовленный заранее маятник. И уже после можно подумать о корпусе конструкции.

Для него отлично подойдёт отрез пластиковой сантехнической трубы, в которой заранее вырезаются отверстия для лучей. Здесь же устанавливается выключатель. На этом сборка уровня закончена.

Но его ещё придётся откалибровать. Использовать в этих целях можно водный уровень, которым на стене производят две отметки на расстоянии пяти-шести метров. Если луч будет совпадать с отметками, то дополнительной юстировки не понадобится. В противном же случае придётся маятник подстроить.

Достоинства и недостатки

Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле. И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца.

Среди основных достоинств уровней с лазером можно выделить:

  • низкая стоимость;
  • большая длина лучей;
  • невысокие показатели погрешности;
  • скорость при использовании;
  • быстрое и простое создание с минимум материалов.

Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.

Минусов совсем немного:

  • неудобство использования некоторых конструкций;
  • приобретать для изготовления все равно что-то нужно, например лазерную указку.

Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.

220v.guru

Нужен строительный уровень, а его нет? В помощь Вам эта статья

23.04.2015 Полезные советы, Ремонт и обустройство интерьера

!--noindex-->Многие, наверное, задавались вопросом: Как положить ровно керамическую плитку в ванне либо в туалете, или как, например выставить стиральную машину по уровню, не имея того самого строительного уровня…

Да, задача не из легких. Но это только на первый взгляд. Имеется два способа определения уровня без известного строительного прибора. Нет, конечно, есть масса способов. Один из них – это с помощью нивелира. Способ очень точный, но где взять тот самый нивелир? Хорошо если он есть у знакомых, а если нет? Итак, способы, которые я мог бы предложить.

1-й способ.

Не очень точный, но намного точнее, чем человеческий глазомер. Он заключается в изготовлении подобия строительного уровня !--noindex-->и основан на земном притяжении. Можно его изготовить из обычной пластиковой бутылки (можно стекло).

Берется бутылка, желательно с ровными стенками, без всяких искривлений, чем ровнее, тем лучше. В нее наливается вода, практически под завязку, чуть-чуть ниже горлышка. Вода должна быть комнатной температуры. А еще лучше, если это будет спирт. Его можно использовать при любой температуре.

Когда налили искомую жидкость, закручиваем по плотнее пробку и уровень готов. Ложем тару на бок и смотрим, какой величины пузырек, который плавает в ней. Если он слишком большой, подливаем воду. Находим примерно середину боковой стенки бутылки (можно линейкой измерить). И все, уровень!--noindex--> готов. Ложем его на любую поверхность и смотрим отклонение пузырька от середины бутылки, в соответствии с этим делаем вывод о ровности поверхности. И, если возможно, выравниваем.

2-й способ.

Почти полное подобие первому. Вместо бутылки можно использовать банку, объемом один или три литра. Для точности можно положить на нее доску или крышку от чего-нибудь. Главное чтобы эта крышка перекрывала горло банки. Берем линейку и замеряем от доски ко дну по вертикали расстояние, любое, на Ваш вкус. Например, сантиметров пять. Замеряем в нескольких местах по окружности банки. Чем чаще, тем лучше. После каждого замера ставим отметку на банке. Затем можно использовать нить, которую натягиваем вокруг банки, главное, чтобы она проходила через все помеченные места. Можно ее там и оставить, но надо крепко ее закрепить там. А можно обвести по нити маркером линию.



Теперь наливаем в банку воду примерно по намеченную линию. Уровень готов. Ставим на поверхность и смотрим, какую сторону надо приподнять либо опустить. В итоге так называемая кромка воды должна совпасть с намеченной линией, тогда будьте уверены – поверхность ровная!--noindex-->.

А как быть, если получилась такая ситуация, что необходимо две точки, находящиеся на расстоянии, скажем, метрах в пяти друг от друга, расположить на одном уровне? Эта ситуация возникает, когда надо обложить, например кухню плиткой.

3-й способ.

Вот тут пригодиться третий способ. Он основан также на физическом законе. А точнее на законе сообщающихся сосудов.

Для этого берется прозрачный резиновый шланг. Диаметром не очень большим, до сантиметра. Длина выбирается исходя из того самого расстояния на котором находятся заветные точки плюс запас. Запас зависит от расстояния. Чем больше расстояние, тем больше запас.

!--noindex-->

Итак. В шланг заливается все та же вода. Предварительно надо один конец шланга закрыть пальцем. Заливается жидкость не до конца, а лучше оставить сантиметров пятнадцать. Все. Уровень готов.

Затыкаете оба конца шланга пальцами, прилаживаете один конец шланга тем местом, где находиться кромка воды к исходной точке. Второй конец прилаживаете к тому месту, где должна быть вторая точка. Главное, чтобы второй конец был выше исходной точки. Важно, чтобы шланг свободно лежал между точками на земле и ни в коем случае не провисал в воздухе. Для этого и нужен запас. Где будет находиться кромка воды во втором конце шланга там и будет вторая точка. Вот так.

А если необходимо ровная линия между этими точками, то можно использовать нить, измазанную в угле. Натянуть ее между точками и оттягивая, затем отпуская углем отметить линию.

Советуем посмотреть:

remonttsvoimirukami.ru

Делаем лазерный уровень своими руками

Лазерный уровень или нивелир представляет собой удобный и полезный инструмент, необходимость в применении которого возникает не только при проведении ремонтных работ. Однако данный инструмент имеет достаточно высокую стоимость, что делает его недоступным для некоторой части мастеров. Если нет возможности приобрести, то можно сделать лазерный уровень своими руками. Причем процедура изготовления не представляет особой сложности, поэтому справится с ней любой домашний мастер.

Принцип работы

Принцип работы лазерного уровня заключается в том, что создается проекция на требуемом объекте или группе объектов. Роль лазерного луча играет светодиод, излучающий световой поток. Специальные призмы и линзы позволяют делать луч ярким и направленным. Такое оборудование является попросту незаменимым при проведении отделочных и строительных работ как внутри, так и снаружи помещений.

Самодельный лазерный уровень – это отличная альтернатива дорогостоящему лазерному нивелиру. Производители поставляют в основном 2 вида нивелиров: статичный и ротационный. Главное отличие между ними заключается в том, что ротационный оснащен электродвигателем, посредством которого происходит вращение лазера, и фокусирующей линзой, а статичный состоит из призмы, на которую происходит проецирование лучей.

На схеме выше видно, как устроен нивелир. Принцип работы устройства на самом деле не сложный, но при этом очень важна точность. Высокая стоимость таковых инструментов обуславливается дороговизной комплектующих, которые применяются для производства нивелиров. Если необходим лазерный уровень для использования его дома, то его можно изготовить самостоятельно.

Как сделать лазерный уровень своими руками

Самый простой вариант сделать уровень, так это воспользоваться лазерной указкой. Расходы на изготовление такого прибору будут незначительными, так как понадобится только купить лазерную указку, а все остальные детали смастерить самостоятельно.

Приступая к изготовлению уровня из указки, необходимо, прежде всего, обеспечить надежное крепление элемента, который при этом смог бы крутиться вокруг своей оси. Для изготовления самодельного устройства потребуется перечень таких материалов, инструментов и деталей:

  • лазерная указка;
  • брус из дерева размером 25х25 см и около 0,5 м длиной;
  • дрель или шуруповерт с функцией дрели;
  • шнур;
  • опора.

Приступаем к изготовлению лазерного уровня из указки:

  1. Необходимо просверлить два отверстия в бруске с обеих сторон параллельно друг другу. Одно отверстие предназначается для закрепления указки, а второе для шнура.
  2. После закрепления лазерного указателя, необходимо выполнить фиксацию шнура. Шнур предназначается для того, чтобы подвешивать получившийся прибор. Отверстие для шнура должно быть достаточного диаметра, чтобы веревка в нем проходила свободно.
  3. После того, как шнур будет протянут через отверстие, его следует привязать к бруску и плотно затянуть.
  4. В качестве опорной поверхности можно воспользоваться любой палкой(заточив одну сторону в виде острия- можно воткнуть ее в землю), лопатой, штативом и т.д.

Важно правило при использовании самодельного уровня – это надежная фиксация опоры. После изготовления такого прибора, следует проверить его на качество функционирования. Проверку рекомендуется выполнять в вечернее время суток, чтобы было четко видно точку. Первоначально следует подвесить инструмент за шнур в центре помещения. После этого уровень следует повернуть в нужном направлении, а затем сделать на стене отметку. Такой самовыравнивающийся уровень можно направить в любую сторону, где нужны отметки, после чего приступать к выполнению работ.

Второй вариант изготовления лазерного уровня предусматривает использование пенопласта и емкости с водой. Первоначально нужно взять небольшую емкость, а также кусочек пластилина или скотч. Также понадобится лазерная указка и кусок пенопласта.

Процесс изготовления выглядит следующим образом:

  1. Емкость следует заправить водой до краев.
  2. Закрепить указку на куске пенопласта.
  3. Располагается емкость с водой на высоте, требующейся для разметки.
  4. Пенопласт вместе с указкой следует поместить в воду.
  5. После этого следует включить указку.
  6. При изменении расположения пенопласта относительно центральной оси происходит разметка точек. Все точки будут расположены непосредственно на одном уровне.

Идеальной такую конструкцию назвать достаточно сложно, но, тем не менее, данный уровень будет иметь высокую степень четкости разметки.

Испытание самодельного лазерного уровня

Теперь можно прибегнуть к испытанию самодельного устройства. Для этого потребуется закрепить изделие с помощью заостренной палки. При помощи пузырькового уровня следует выполнить выравнивание по горизонтали.

После включения лазерной указки, ее следует навести на поверхность. После проецирования первой точки, необходимо сделать отметку. Путем вращения самодельного устройства следует проставить отметки. Соединяются все полученные точки при помощи металлического профиля и карандаша.

Плюсы и минусы самодельных нивелиров

После того, как лазерный уровень своими руками будет готов, не стоит от него ожидать выполнения любых сложных задач. Такой агрегат предназначен для проведения разовых работ, поэтому если ваш род деятельности связан со строительством, то лучше приобрести профессиональный инструмент. К преимуществам самодельного устройства относятся:

  • получение достаточно большой длины луча;
  • быстрота изготовления;
  • отсутствие необходимости финансовых затрат;
  • увеличение скорости выполнения разметочных работ.

Недостатком является тот факт, что это самодельный инструмент, поэтому высокой точности и выполнения сложных работ от него ожидать не стоит. Проявив немного смекалки, можно сделать уровень своими руками, не прибегая при этом к приобретению дорогостоящих заводских моделей.

instrumentyvdom.ru

Самодельный уровень своими руками

Строительный уровень представляет собой достаточно простой прибор, позволяющий определить отклонение определенной поверхности от строгой вертикали или горизонтали. Уровень используется при большинстве отделочных и домашних ремонтных работ, так как позволяет существенно повысить их качество.

Однако уровень не всегда оказывается под рукой. Что делать в таком случае? Откладывать работы до покупки уровня или проводить измерения «на глаз»? Если вы стоите именно перед таким выбором, то лучше, конечно, сначала обзавестись уровнем, затем приступать к работам.

Впрочем, сейчас мы рассмотрим, как сделать самодельный уровень своими руками.

Для начала, попробуем собрать уровень на основе сообщающихся сосудов. Естественно, довольно примитивный. Между тем, с его помощью можно проверить, насколько ровными являются пол и потолок, а так же оценить отклонения от горизонтали других поверхностей.

Для изготовления подобного уровня потребуются всего 2 шприца и одна гибкая трубка (оптимальный вариант – от капельницы). Если вы планируете оценивать ровность полов или потолка, то трубка должна быть достаточной длины – равной длине помещения. Шприцы желательно выбирать побольше, чтобы вы четко видели деления на них.

Соединяем их трубкой, и все – уровень готов к работе.

  • Выдвигаете из шприцов поршень и заливаете воду, таким образом, чтобы она заполнила все трубку и каждый шприц примерно наполовину.
  • Воду желательно подкрасить, хотя бы чаем.
  • Обратите внимание, что вовремя работы, вставлять поршни обратно не надо.
  • Шприцы подносятся к поверхности потолка на разных участках (например, на противоположных концах комнаты) и закрепляются.
  • Благодаря тому, что жидкость в сообщающихся сосудах всегда имеет один уровень, если потолок имеет уклон, то жидкость будет заполнять шприцы на разную высоту. При ровном потолке отметки будут показывать одинаковое заполнение. Именно это будет явным свидетельством наличия или отсутствия уклона.
  • Если вы замеряете уклон пола, то шприцы необходимо установить на двух планках одинаковой высоты таким образом, чтобы трубка не лежала на полу (это повлияет на результат).

С помощью шприца так же можно сделать обычный пузырьковый самодельный уровень своими руками. Он позволит определить отклонения от горизонтали или вертикали определенной поверхности (планок, подоконников и т.д.).

Для этого нам потребуется всего один шприц, неважно какого размера, и деревянный брусок.

Порядок действий таков:

  • Набираете в шприц воду.
  • Выпускаете воздух таким образом, чтобы его осталось немного.
  • Закупориваете отверстие для иглы (подойдет даже жвачка).
  • Таким образом, у нас получилась герметичная колба с водой и пузырьком воздуха, то есть основной компонент пузырькового уровня.
  • Закрепляем шприц на бруске с помощью скотча, и приступаем к работе так же как с обычным уровнем – прикладываем брусок к интересующей нас поверхности и смотрим на положение пузырька в шприце. На ровной поверхности он займет строго центральное положение.

Предварительно, вам, вероятно, придется поэкспериментировать с объемом пузырька. Так же рекомендуется нанести на шприц метки, обозначающие его середину. Если вы планируете определять ровность вертикальных поверхностей, то шприц необходимо будет закрепить поперек бруска, чтобы он был перпендикулярен поверхности. Если шприц будет «стоять», измерениям помешает его кончик, предназначенный для крепления иглы, так как воздух уйдет туда.

sam-brigadir.ru

Лазерный уровень своими руками - из лазерной указки, пошаговое руководство по изготовлению, настройка, калибровка и ремонт

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

  • призменные;
  • ротационные;
  • точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

  • разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
  • разметка и определение направления;
  • поверхностное выравнивание пола, стен и потолка;
  • обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
  • проведение коммуникационных магистралей;
  • установка переборок и подвесных аксессуаров;
  • монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

    Лазерная указка излучает точку

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

    Если пропустить луч указки через рефлёный пластик, получится линия

  3. Приклеиваем пластиковый круг на наконечник указки.

    Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

  1. Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
  2. Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
  3. Прибор поворачивается на противоположную стену, ставится отметка.
  4. Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

  • при поломках диода;
  • при залипании или отказе кнопок и переключателей;
  • при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора. При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
