Прокладка любого трубопровода подразумевает собой соединение участков труб между собой, присоединение к ним оборудования или дополнительных ветвей. Сделать это можно при помощи сварки или создав разъёмное герметичное соединение. Сваривание металла не допускает простого демонтажа участка трубопровода, например, для ремонта или обслуживания. Среди разъёмных соединений, особенно в трубах средних и больших диаметров, часто применяются фланцы, как простые, надёжные и несложные для монтажных работ.

Фланцы для такого типа соединения могут быть:

  • фланцы плоские приварные,
  • резьбовые,
  • фланцы воротниковые,
  • заглушки фланцевые.

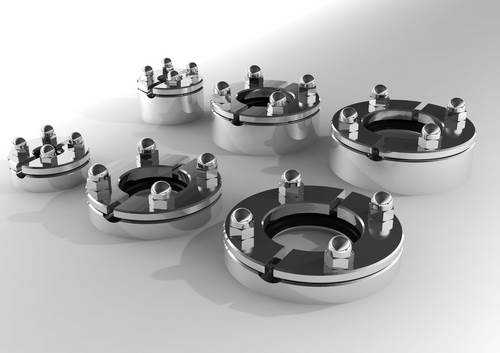

Фланец представляет собой металлическое кольцо, в котором есть большое центральное отверстие и несколько маленьких для их креления. Он присоединяется к концу трубы и стягивается с другим фланцем при помощи болтов или шпилек с гайками, через прокладку. Изготавливают их обычно из стали или чугуна разных марок. Какие изделия нужны в каждом конкретном случае, регламентируется ГОСТами.

Конструктивно выделяют:

  • плоские приварные,
  • глухие,
  • воротниковые,
  • свободные.

Фланцы глухие (или фланцевые заглушки) выглядят, как металлический диск с небольшими отверстиями, расположенными ближе к периферии. Центрального отверстия нет, на его месте обычно расположено небольшое возвышение — металл в этом месте более толстый. Фланцевые заглушки применяют для перекрытия концевых отверстий трубопроводов.

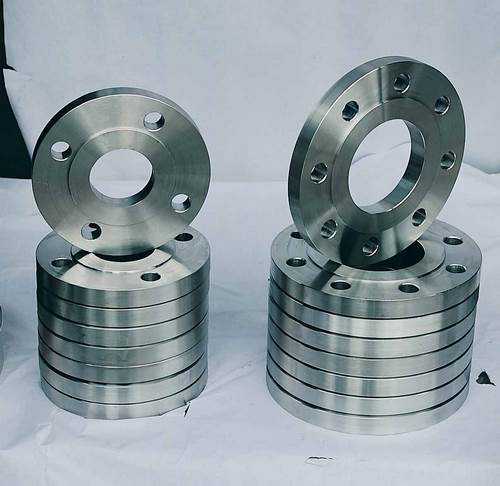

Фланец стальной плоский приварной монтируется к трубе с помощью двойного сварного шва, на всей окружности. Деталь имеет центральное отверстие (через которое проходит рабочая среда) и несколько маленьких, по периферии. Используется для стыковки трубопроводов, присоединение резервуаров, приборов, патрубков.

Воротниковый стальной фланец похож на предыдущие, но вокруг центрального отверстия находится «воротник» — соединительный выступ. При помощи воротниковых фланцев присоединяют различную трубопроводную арматуру, способную работать при высоком давлении, до 20 МПа и температуре до 600 °С (насосы, автоматика, регулирующая и запорная арматура).

Свободный фланец на приварном кольце состоит из отдельного металлического кольца и фланца. Изделия имеют одинаковый условный диаметр и характеристики. В процессе монтажа фланец одевают на трубу без сварки. При соединении давление от фланца передаётся на кольцо. Такие фланцы просто монтировать, это удобно делать в труднодоступных местах, при частых ремонтах.

pprcshop.ru

что это? Изготовление, устройство, виды фланцев

Фланец - это метизная деталь. Его предназначение - соединять трубы, сальники или подобные пустотелые металлические конструкции цилиндрической формы. Чтобы прочно и надежно соединить два предмета, нужно дополнительно использовать мягкие прокладки. Для их изготовления используют мягкие материалы. И на вопрос: "Фланец - что это за деталь?" - можно ответить, что это метиз (сокращение от "металлическое изделие"), который создает хорошую герметизацию в местах соединений цилиндрических элементов.

Устройство

Стандартные фланцы по внешнему виду напоминают металлическое кольцо, на котором расположены специальные отверстия для шпилек либо болтов. На некоторых видах этих элементов могут быть выступы, впадины, шипы, пазы.

Изготовление фланцев

Для изготовления применяются различные марки стали: 13ХФА, 20/09Г2С, 12Х18Н10Т, 15Х5 М и другие. Кроме того, они могут быть стальными и нержавеющими. Технология используется различная. Производители используют ковку, штамповку, литье. Для каждого способа применяется специальное оборудование, формы. Выпуская свою продукцию, производители тщательно проверяют ее на качество. Применяя в своей работе специальные тесты, сотрудники ОТК проверяют их на прочность, надежность. Также проверяются на влагоустойчивость фланцы. Что это такое? Так как они относятся к крепежным элементам и участвуют в соединении металлических деталей, которые могут контактировать с водой, важно, чтобы они не были подвержены коррозии. Именно поэтому используются водоустойчивые металлические сплавы. Часто производители покрывают поверхность фланцев дополнительным защитным слоем.

Виды фланцев

Итак, фланец - что это? Это, прежде всего, метиз. В зависимости от применения данные детали могут быть плоскими, воротниковыми, свободными. Конструктивное исполнение не сильно отличается. На воротниковых фланцах имеется небольшой выступ, напоминающий конус. Часто его и называют воротником. Такой тип фланцев применяют тогда, когда нужно приварить детали встык. Этот выступ помогает плотно соединить между собой соединительные части у трубопроводов. Также они необходимы тогда, когда трубопроводы подводятся к емкостям или другому техническому оборудованию. Главным достоинством таких фланцев является то, что их можно использовать несколько раз. Изготовлены данные метизы из прочных материалов, и это позволяет их применять в работе, где температура колеблется от –253 и до +600 градусов по Цельсию.

Плоский фланец - что это? Это метиз, который напоминает плоский диск с отверстиями. Его используют, когда нужно соединить части арматуры, валы, сосуды, трубопроводы, приборы и тому подобное. При помощи этого элемента можно плотно закрепить части трубопроводов.

Свободный фланец - что это? Этот вид не сильно отличается от вышеперечисленных. Он состоит из двух частей: из обычного фланца и кольца. Важно, чтобы они были сделаны из одного материала и имели одинаковый диаметр и давление. Их применяют там, где работы наиболее трудны, где сложно выполнить монтаж. За счет двух частей соединение будет плотным и прочным. Сначала подсоединяется обычный фланец (он приваривается), а другое кольцо затем во время работы можно спокойно поворачивать.

Другая классификация

Для некоторых видов работ сделаны особенные виды элементов. Специальный фланец - что это? Это те же метизы, но для того чтобы сделать некоторые работы удобными, конструкция их немного видоизменена. Они также могут быть приварными, свободными, литыми, резьбовыми. Только на них вырезаны пазы или приварены выступы. Для их изготовления сначала разрабатываются специальные чертежи и отливаются формы. Такие метизы делают по заказу предприятий.

fb.ru

Фланец — что это?

Фланец – метиз, представляющий собой металлический диск. Он служит для соединения, в основном, труб, а также насосов, задвижек и другого оборудования, применяемого для устройства трубопроводных систем.

Этот вариант соединения, представляющий собой два фланца помещенную между ними и прокладку, способствует в дальнейшем легкому доступу для осмотра, ухода и модификации.

Фланцы, которые можно заказать на сайте, бывают по способу соединения:

  • резьбовыми;
  • приварными;
  • свободными;
  • литыми.

Все они отлично обеспечивают герметичность.

Из чего же?

Фланцы изготавливают из таких материалов:

  • нержавеющей стали;
  • чугуна литого;
  • кованой углеродистой стали;
  • чугуна с шаровидным графитом;
  • латуни;
  • алюминия;
  • даже пластика.

По материалу фланцы подбираются соответствующие трубам, которые будут соединять. Эти изделия бывают с внутренним покрытием из другого материала – это требуется для особого применения.

Виды

Данные метизы бывают нескольких видов, но конструкция их не сильно отличается между собой:

  • Фланцы воротниковые. Они отличаются небольшими конусообразными выступами, которые так и называют в народе «воротник». Используют их для приваривания деталей встык, а выступ способствует очень плотному соединению. Также они необходимы при подведении труб к какому-либо оборудованию. Достоинством данных фланцев является возможность неоднократного применения. Делают их из очень прочных материалов, поэтому их можно использовать при высоких температурах.
  • Плоские фланцы. Их форма похода на плоский диск, на котором имеются отверстия. Он нужен для соединения арматуры, труб, валов, сосудов, приборов и т.п. Этот элемент достаточно плотно закрепляет части трубопровода.
  • Свободные фланцы состоят из обычного изделия и кольца, которые изготовлены из одинакового материала и с одинаковым диаметром. Работают с ним так: сначала приваривается фланец, а идущее с ним кольцо используется уже для соединения другой детали – оно свободно проворачивается.

Существуют еще и специальные фланцы, конструкция которых видоизменена. Они обладают приваренными выступами или вырезанными пазами. Изготавливают их по индивидуальному заказу, но сначала разрабатывают чертеж и отливают особенную форму.

Применяются фланцы в коммунальном хозяйстве и трубопроводном транспорте. Они являются неотъемлемым, универсальным элементом любой трубопроводной конструкции.

Что такое фланец смотрим в видео:


По материалам: http://synstroy.ru/catalog/armatura/flancy-dla-pnd-trub.html

stroybud.com

Фланец для трубы: классификация и конструктивные особенности

Фланцы чаще всего применяются при необходимости соединения различных трубопроводов. Это соединительные детали в виде дисков (хотя возможны и другие конструкции), изготавливаемые из металла, пластика, чугуна, алюминия. Используются фланцы для полиэтиленовых труб, стальных и прочих трубопроводов с целью подачи технической, питьевой воды, кислот, химических веществ в качестве рабочей среды.

Фланцы изготовленные по ГОСТу значительно надежнее обычных.

Для стягивания используются специальные резьбовые шпильки с шайбами и гайками, болты и прочее. Часто для полиэтиленовых водопроводов применяется метод сварки, что обеспечивает надежность крепления, отсутствие протечек, но такие соединения получаются неразъемными, что в некоторых случаях недопустимо.

Классификация фланцев для трубопроводов

  1. Заглушки, представляющие собой плоские конструкции без центрального отверстия, служат для перекрытия потоков рабочей среды.
  2. Воротниковые (приварные) применяются при соединении труб встык. Они отличаются наличием специального воротника, то есть стального выступа для приваривания. Такие элементы характеризуются повышенной прочностью, часто именно они используются вместо плоских, когда надо монтировать трубопроводы с рабочей средой выше 450 градусов и с давлением выше 2,5 МПа.
  3. Плоские фланцы - это диски, которые по центру имеют отверстие для присоединения трубы либо другого оборудования. По краю идут меньшие отверстия, чтобы фланцы могли прочно крепиться друг к другу при помощи специальных фиксирующих шпилек и болтов.

Фланцы разделяются на несколько видов, среди которых надо выделить:

Когда необходимо перекрыть трубу, используется фланец заглушка.

  1. Прессованные, используемые для монтажа отдельных частей трубопровода, при необходимости подсоединения разного оборудования. Фланцы представляют собой круг с отверстием посередине, небольшим выступом и четырьмя небольшими отверстиями по краям для шпилек. Чаще всего изготавливаются из нержавеющей стали методом прессования. Стоимость их невелика, они применяются для соединения самых различных труб, в том числе водопроводных.
  2. Алюминиевые (силуминовые) - это один из самых экономных вариантов, такие элементы выполнены в виде круга с отверстием посередине и восемью небольшими отверстиями по краям для креплений. Тип их свободный, отличаются устойчивостью к коррозии, но прочность их невелика. Применяются в том случае, когда нет необходимости монтажа высокопрочных изделий.
  3. Заглушки представляют собой глухой диск с восемью отверстиями по краям для крепления. Используются в том случае, когда труба перекрывается, изготавливаются из стали. Заглушки ставятся для магистралей, местных трубопроводов. По размерам, форме повторяют соединительные фланцы.Выдерживают температуру рабочего потока от -70 до +600°C, давление - от 0,6 до 16 МПа.
  4. Воротниковые изготавливают из стали, они имеют специальный выступ у центрального отверстия. Применяются они тогда, когда есть необходимость соединения самых разных систем в довольно большом диапазоне температурных значений. Чаще всего ставят их в промышленных трубопроводах, соединение осуществляется приварным методом.
  5. Плоские фланцы - это распространенный тип крепежных и соединительных элементов. Они представляет собой плоский диск с центральным и боковыми отверстиями. Метод крепления - приварной, при помощи специальных шпилек.

Конструктивные особенности

Конструкция подобных соединительных элементов позволяет выдерживать не только большое давление, но и прочие неблагоприятные условия эксплуатации. Сама конструкция регламентируется ГОСТом, сегодня могут иметь девять исполнений:

  • с соединительным выступом под углом в 45°. Является наиболее часто применяемым для различных условий;
  • с соединительным выступом под углом в 90°;
  • с выступом в 45°, с впадиной и выборкой изнутри;
  • с шипом, имеет выступ в 90°;
  • с кольцевидной выборкой, пазом;
  • с внутренней фаской под линзовую прокладку;
  • для прокладок овального сечения, имеет канавку на торцевой поверхности тоже овальной формы;
  • две последние конструкции - комбинированные.

Преимущества фланцев из стали

Фланцы должны обладать способностью выдерживать высокие и низкие температуры, работать в химически активных средах, не поддаваться окислению, иметь высокие показатели пластичности и ударной вязкости.

Сегодня применяются самые различные фланцы, которые могут изготавливаться из алюминия, пластика, чугуна и стали. Последние обладают большими преимуществами, среди которых необходимо выделить такие, как:

  • из нержавеющей стали - подходят для монтажа самых различных труб, включая полиэтиленовые;
  • стальные фланцы отлично выдерживают температуру от -70 до +450°C;
  • нержавейка очень устойчива к рабочим агрессивным средам, применять фланцы можно, начиная от обычных водопроводов с технической и питьевой водой и заканчивая транспортировкой химических веществ, кислот, щелочей в качестве рабочей среды;
  • стальные фланцы считаются экологически чистыми, отвечают всем санитарно-бактериологическим требованиям, их можно применять для различных целей.

Из минусов надо отметить только стоимость стальных изделий, которая намного выше алюминиевых и пластиковых. Но это вполне оправдывается, например, там, где фланцы из обычной углеродистой стали потребуют замены уже через год, изделия из нержавеющей стали могут продержаться не одно десятилетие.

Фланцы для ПНД (для полиэтиленовых труб)

Фланец позволит соединить трубы без сварки.

Фланцы ПНД, используемые для соединения полиэтиленовых труб, представляют собой плоский диск, при помощи которого соединяются трубы и задвижки, краны и другая арматура шпильками и болтами. Разделяются на такие разновидности, как:

  1. Муфта электросварная, которая используется для соединения полиэтиленовых труб между собой, с фасонными элементами. Такой тип фланца ПНД имеет нагревательную открытую спираль, при работе не требует специальных приспособлений. Такая муфта выдерживает давление до 16 атм. для воды и до 10 атм. для газа.
  2. Полиэтиленовые заглушки ПНД для перекрытий концевых отверстий полиэтиленовых трубопроводов. Изготавливаются из полиэтилена низкого давления, привариваются двумя способами при помощи специального сварочного оборудования.
  3. Тройники ПНД предназначены для монтажа нескольких ответвлений для систем с питьевой и технической водой. Приваривается к трубе тройник по методу электросварных муфт.
  4. Переходы ПНД применяются для редукции полиэтиленовых труб, крепятся только при помощи сварки встык и терморезисторной сварки.
  5. Отводы ПНД применяются для полиэтиленовых труб в водо- и газопроводах. Это конструкционный элемент, позволяющий управлять потоками рабочей среды.
  6. Втулки ПНД под фланец используются для обеспечения должного упора, применяются с прижимными элементами.

Трубы, для изготовления которых применяется полиэтилен, требуют использования специальных фланцев, позволяющих выполнять качественное, надежное соединение. Для крепежа применяются не шпильки и болты, а методы сварки, что оптимально подходит именно для этого материала.

Фланцы применяются для соединения самых различных изделий, это универсальный крепежный элемент, который может изготавливаться из разных материалов, иметь разную форму и назначение. Особое место занимают фланцы для соединения полиэтиленовых труб, которые крепятся методом сварки, что позволяет делать прочнейшее крепление отдельных элементов между собой. Хотя технология прокладки труб из полиэтилена допускает использование и обычных стальных фланцев, имеющих многочисленные преимущества. Одним словом, это надежный элемент для трубопровода с различной средой.
