Содержание

Оборудование для шлакоблоков своими руками: станки для производства, вибростолы, чертежи форм, себестоимость

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При строительстве гаражей, жилых домов или других хозяйственных построек, наиболее дешевым строительным материалом являются шлакоблоки. Кроме того, они обладают рядом хороших технологических характеристик. Но самое главное, что можно сделать станки для производства шлакоблоков своими руками, и производить блоки самостоятельно.

Шлакоблоки

Общие сведения о шлакоблоке

Шлакоблоками называются строительные блоки, которые получают в процессе вибропрессования или застывания бетонного раствора в форме. Они бывают пустотелыми и монолитными. Последние отличаются прочностью и чаще применяются при устройстве фундаментов или в качестве материала для облицовки. Состав шлакоблока (как, впрочем, и пеноблока) оптимален для строительства.

В состав раствора шлакоблока может входить: шлак, зола, отходы горения угля.

Также в смесь можно добавлять и другие ингредиенты, которые только доступны в вашем регионе. В том числе применяют отсев керамзита, песок, отходы кирпича, опилки, гравий, перлит, а также многое другое.

В результате, делать станки для шлакоблоков своими руками очень выгодно. Экономия на стройматериале будет, как минимум, в четыре раза, так как на рынке цена на данный стройматериал не малая.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

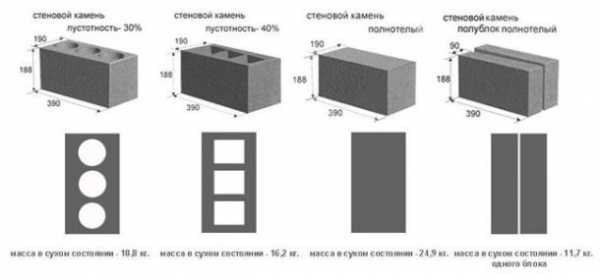

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции. К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Статьи по теме:

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками

«задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками. Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

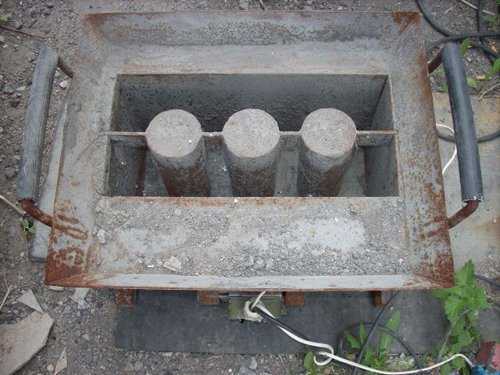

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы. Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться.

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Совет! Приваривать элементы формы друг к другу следует прихватками на небольшом расстоянии, чтобы металл не повело. Швы необходимо делать снаружи, чтобы внутри оставались ровные углы.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Статьи по теме:

Изготовление вибростола

В интернете можно найти платные чертежи станков, однако не стоит впустую тратить свои деньги. Совсем не сложно сделать чертежи станка для производства шлакоблоков своими руками, на основе тех фотографий и тех материалов, которые распространяются в сети бесплатно.

Вибростанок позволит гораздо быстрей производить шлакоблоки, так как не придется ожидать сутки, пока подсохнет раствор. В качестве столешницы можно использовать лист метала. Также понадобятся пружины, к примеру, мотоциклетные.

Посередине столешницы необходимо прикрепить двигатель. Его можно взять использовать от старой стиральной машины. На вал мотора устанавливается шкив с эксцентриком, который будет обеспечивать вибрацию двигателя и вместе с ним всей площадки, прикрепленной по углам пружинами поверх столешницы.

Таким образом, вы сделаете вибростол для шлакоблока своими руками – самую сложную часть станка. Все остальные детали и улучшения могут дорабатываться под себя в процессе эксплуатации. К примеру, к рамной конструкции можно приделать колесики, чтобы станок можно было удобно перемещать.

Совет! В качестве эксцентрика подойдет  шайбу со смещенным центром тяжести. Также можно приварить к валу перпендикулярно расположенный болт с гайками.

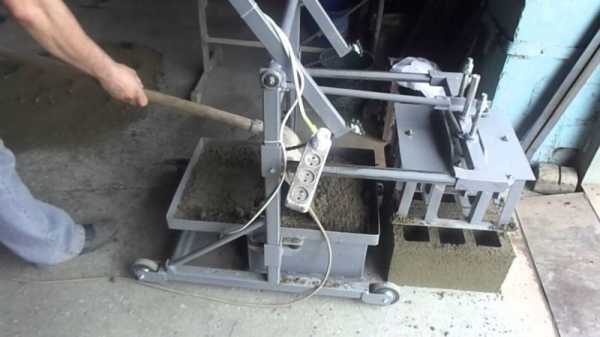

Самодельный вибростанок

Производство шлакоблока

Безвибрационный способ

И так, формы готовы, теперь самое время  попробовать произвести первый шлакоблок своими руками. Для этого необходимо выполнить следующие действия:

  1. В первую очередь форму необходимо разместить на ровной поверхности. Для этого подойдет железобетонная плита или металлический лист.
  2. Внутренние поверхности формы нужно протереть отработкой или соляркой. Удалить лишнюю смазку можно ветошью. Обратите внимание, после каждой заливки необходимо отмывать форму от цемента, высушивать на солнце и смазывать заново.
  3. Формы надо наполовину заполнить раствором, после чего поместить в них бутылки. Погружать их следует не до самого конца, оставив зазор около 40 мм.
  4. После помещения бутылок необходимо довести уровень раствора до кромки оснастки. Необходимое количество цемента следует добавить в форму мастерком.
  5. Через несколько часов можно извлечь бутылки. При этом их необходимо поворачивать вокруг оси, чтобы за ними не потянулся еще неокрепший раствор.
  6. Спустя 24 часа можно извлечь шлакоблоки. Для этого надо обстучать по периметру форму молотком, после чего разобрать ее. По разделительным пластинам следует стучать под небольшим углом.

Испол

openoblokah.ru

Станок для производства шлакоблоков своими руками

Одним из оптимальных материалов для возведения стен является шлакоблок. Его конкурентным преимуществом является возможность самостоятельного изготовления, но для этого необходим станок для производства шлакоблоков. Выбрав оптимальные схемы и чертежи его легко можно сделать своими руками.

Процесс изготовления и стандартные размеры шлакоблоков

Строительные блоки представляют собой пустотелые конструкции прямоугольной формы. Они изготавливаются из смеси цемента, шлака и песка. Для лучшей вязкости могут добавляться дополнительные компоненты.

Типы шлакоблоков

Изготовление в домашних условиях зачастую необходимо для обеспечения небольшой стройки материалами. Но даже в этом случае нужно соблюдать технологию и правила производства. Для этого следует придерживаться таких рекомендаций:

  • Пропорции компонентов – 4 часть цемента (М400 или М500), 5 частей шлака, 3 части песка и 0,5 % воды от объема цемента.
  • Независимо от технологии изготовления следует обеспечить место для просушки изделий.
  • Во время складирования не разрешено полностью упаковывать шлакоблок. В противном случае это приведет к повышению его влажности.

Выбор схемы станка для изготовления во многом зависит от требуемых объемов производства. Для небольшого строительства достаточно сделать самую простую форму. Но если шлакоблок будет использоваться в несущих стенах – следует применять вибростол или станок с этой функцией. Таким образом можно повысить плотность уже готового изделия, что напрямую скажется на его механической прочности.

Совет

Перед выбором конструкции станка рекомендуется ознакомиться с промышленными моделями и взять из них отдельные узлы и компоненты.

Форма

Самый простой способ изготовления шлакоблока – сделать форму, аналогичную деревянной опалубке. Для этого понадобится минимум средств и времени.

С ее помощью можно сформировать от 4 до 12 изделий. Для формирования пустот используются пустые стеклянные или заполненные водой пластиковые бутылки. Основной недостаток — низкое качество шлакоблоков. Для их изготовления потребуется заполнить форму раствором, установить бутылки и подождать 2-2,5 часа. После этого готовые изделия можно просушивать.

Рекомендации:
  • Для лучшего отделения заготовок стенки опалубки смазывают отработанным маслом.
  • Работы выполняются в закрытом помещении или в солнечную погоду. Необходимо предотвратить попадание атмосферных остатков в раствор.

Такой шлакоблок нельзя использовать для возведения несущих стен. Это обусловлено его низкой плотностью.

Для увеличения удельной массы можно поверх залитых форм установить деревянные доски с грузом.

Производство шлакоблоков с помощью вибрационного стола

Для улучшения качества изделия необходима вибрация формы. Это ограничит количество одновременно изготавливаемых шлакоблоков, но зато повысит их эксплуатационные свойства.

Вибрационный стол

Эта конструкция представляет собой стальную раму, поверх которой на пружинах установлен лист металла. Между ними располагается двигатель, на шкив которого монтируется эксцентрик. Он воздействует на перекладины верхнего листа, при этом происходит вибрация. Ее частота и интенсивность зависит от параметров работы электродвигателя.

Особенности этого способа изготовления шлакоблока:
  • Можно использовать разное количество форм. Ограничение – площадь стола.
  • Для фиксации можно на поверхности листа сделать ребра, размер которых будет на 5-7 мм больше, чем габариты формы.

Недостатком является отсутствие давления на верхнюю часть изделия. Это можно компенсировать, изготовив форму с прижимом.

Совет

Для безопасности изготовления панель регулирования работы двигателя и кнопка аварийного выключения должна располагаться на рамной неподвижной части стола.

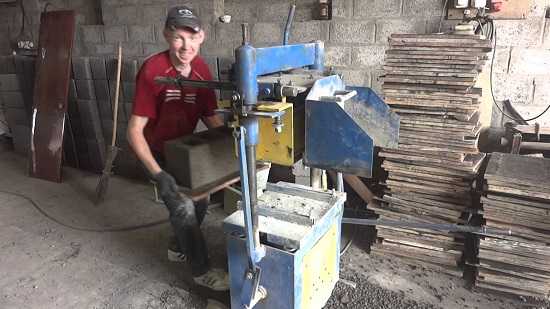

Станок с механическим прессом

Одной из самых сложных конструкций является станок с механическим прессом. Он состоит из формовочной части, механизма вибрации и рычажной системы для прижима заготовок.



Для его изготовления потребуется сделать формировочный стол и установить на него систему рычагов. Помимо усадки с помощью вибрации будет происходить давление на верхнюю часть шлакоблока. Это обеспечит максимальное качество изделия.

ismith.ru

Изготовление шлакоблока своими руками - описание простых методов, с фото и видео

Оглавление статьи

То, что шлакоблок своими руками довольно-таки рентабелен – несомненно. Но как быть уверенными в надежности способов обеспечения высочайшего качества, производя огромные количества материала? Давайте попробуем в этом разобраться!

Способ производства

На самом деле существует гораздо больше всяких приспособлений, при помощи которых производят шлакоблок, нежели существует разновидностей вариаций его изготовления. В любом случае, шлакобетон замешивается исключительно при помощи бетономешалки, но не вручную. Здесь важно все, от количества добавляемых компонентов и последовательности их добавления, до множества иных моментов.

А для того, чтобы формировать шлакоблоки, как и газосиликатные блоки http://stroitelnymir.ru/productionwall-materialsblocks.html, существует множество станков и прессов, различных матриц. Способы делятся на:

  • Ручные, формирующие массу тромбований в одиночной форме.
  • Механизированные частичным способом, при которых используют ручные прессы с рычагами.
  • Автоматизированные, в которых происходит вибрационная усадка, или же прессование гидравликой.

Конечно, из этого понятно, что самый верный способ для производства больших партий шлакоблока – автоматизированный. Можно также использовать и ручной станок, но при помощи него можно будет сделать буквально сотню-две блоков.

После того, как шлакоблок сформировался и схватился, его вынимают из форм. На данном этапе бывает очень много брака, поэтому не мешало бы это действие также сделать механизированным. Для этого проще и надежней всего будет использование подъемного блока форм и заслонок.

Чтобы сушить и складировать изделия, также можно применять механические приспособления.

Покупать оборудование или делать станок для шлакоблоков своими руками?

Вполне нормально и естественно, когда мы желаем сэкономить. Но бывает такое оборудование, которое самостоятельно сделать невозможно, или же наоборот.

Например, хороший аппарат для замешивания бетона стоит очень недешево. Оно должно быть надежным, мощным. Покупая такое оборудование, нужно обратить внимание на механизм редуктора, а также насколько надежна электрическая коммутация. Кроме того, много зависит и от вместительности бункера, чем он больше, тем проще соблюсти верную пропорцию.

Что касается пресса для трамбовки ручным способом, то его стоит сделать самостоятельно. Форма сбивается из обычных досок, которые соединяют симметричными пазами. Чтобы тиснить пустоты, необходимо набить на крышку брусья и колодки. Форма должна быть по высоте больше, чем сам шлакоблок. К тому же, такие формочки можно производить в очень больших количествах, ведь они прекрасно подходят для первичной сушки. Но нельзя долго использовать такие пресса.

Ручной рычажной пресс стоит заказать в магазине, поскольку таких оборудований очень большое разнообразие.

Если Вы все же будете делать пресс собственноручно, стоит уделять внимание сдвоенной несушке. А если у Вас имеются слесарные или сварочные работы, такой станок изготовить своими руками – не составит особого труда. Важно при этом обеспечивать трубам конусную форму, которая формирует пустоты, а также вертикальные ходы блочных форм. К тому же, при помощи такого станка прессование можно заменить при помощи вибродвигателя, который жестко крепят к форме.

Чтобы производить виброусадку, необходимо сделать стол своими руками. Главное, что для этого нужно – это труба толщиной 10-12 см, 4 пружинки стоек колес, в три-четыре мм листовая сталь и совсем немножко угловой.

Производство и кладка шлакоблока своими руками

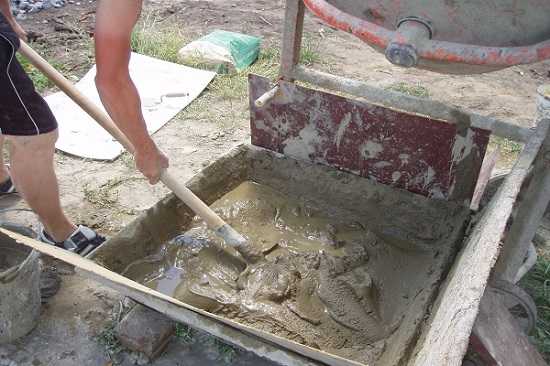

В первую очередь смешивайте сыпучие средства, потом понемногу подливайте воду и вымешивайте, чтобы смесь стала пластичной консистенции, а если ее сдавить, чтобы не рассыпалась. Воду, конечно же, лучше всего добавлять при помощи распылителя, поддерживая смесь в полусухом состоянии.

Когда смесь готова, можете ее высыпать на пол из цемента, или подложку из металла. Главное, чтобы рядом был станок. Набирайте при помощи лопаты смесь и заполняйте формы, но главное, очень тщательным образом. Время от времени при помощи виброусадок следует бетон уплотнять, а крупные воздушные пузыри выдавливать. После того, как форму заполнили до краев, утрамбуйте ее тщательным образом.

Когда формовка завершена, подождите секунд десять и снимите форму, оставляя ее на форму, чтобы она дополнительно просохла. Если в формах имеются заслонки, блоки лучше приподнять заранее, а изделия установить сразу на поддоны.

Полная сушка шлакоблока может быть до нескольких суток, а может и несколько часов. Это зависит от того, какой состав Вы выбрали, и насколько оснащена техническая площадка. Когда материал готов, его необходимо переместить на место для хранения (складирования).

Видео



Еще посмотрите здесь:

socratstroy.ru

как сделать шлакоблоки своими руками?

Все больше людей желают переселиться на постоянное место проживания за городскую черту, поэтому малоэтажное строительство сейчас приобретает широкий размах. Использование шлакоблоков в качестве материала для возведения стен собственного дома обусловлено, в первую очередь, их низкой стоимостью по сравнению с другими стеновыми материалами. Кроме этого габариты шлакоблоков позволяют вести строительство быстрыми темпами. Технические характеристики шлакоблоков ни в чем не уступают свойствам прочих материалов, а в некоторых случаях даже превосходят. Общая стоимость строительства из шлакоблоков снижается на 30%, а если приобрести станок для производства шлакоблоков, то процент еще больше увеличится.

Изготовление шлакоблоков в домашних условиях: оборудование для производства шлакоблоков (вибропресс, самодельный станок, формы)

Шлакоблоки изготавливаются полнотелые и пустотелые.  Полнотелые камни используются для строительства наружных стен, возведения цокольных этажей и фундаментов. Пустотелые блоки чаще всего применяются для кладки внутренних стен и перегородок. Последние имеют много разновидностей. Пустоты могут иметь самую различную конфигурацию в зависимости от применяемых форм. Для того чтобы изготовить шлакоблоки своими руками, потребуется оборудование и компоненты в виде песка, цемента, шлака и других материалов.

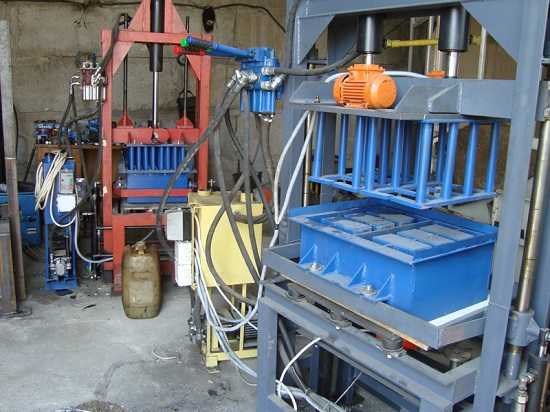

Промышленностью предлагается большой ассортимент станков для производства различных изделий из шлака. Но их высокая стоимость подходит не каждому застройщику. Чтобы окупить такое приобретение, нужно начать производство блоков из шлака в производственных масштабах. Поэтому многие решаются сделать самостоятельно станок для изготовления шлакоблоков.

Для его изготовления понадобится два металлических листа толщиной в полсантиметра, которые станут базовой основой самодельного вибростола. Понадобится электромотор и пружины, которые можно взять от старой автомашины, мотоцикла, мопеда. На нижний лист по углам привариваются вертикально пружины. Перед тем как сделать станок для шлакоблоков, нужно установить крепления для электромотора на верхней пластине. По месту расположения гнезд двигателя на пластине привариваются болты, на которые впоследствии будет крепиться сам мотор. Верхняя пластина устанавливается на угловые пружины и приваривается к ним. После этого к приваренным заранее болтам крепится электромотор с разбалансированным грузом. Вибростанок для производства шлакоблоков практически готов. Остается лишь проверить его работоспособность. При включении в электросеть стол должен начать вибрировать.

Кроме вибростанка для производства шлакоблочных изделий необходимы формы, в которых и происходит формирование искусственного камня. При производстве шлакоблоков в домашних условиях формы могут изготавливаться любыми, на усмотрение производителя, и из любого материала. Металлические формы естественно предпочтительней, но, за неимением нужного металла, их можно заменить деревянными. Если формы изготавливаются из железа, важно помнить, что все сварные швы должны располагаться снаружи. Деревянные формы для изготовления шлакоблоков нужно острогать и окрасить масляной краской. Это продлевает жизнь форм и способствует легкому извлечению изделий из них.

Формы для изделий делаются с дном и боковыми стенками. Можно изготавливать блоки как по одному, так и партиями. В этом случае экономится металл или древесина на устройстве смежных стенок, когда одна боковая стенка является общей для двух камней. Оборудование для шлакоблоков включает в себя наличие предметов, посредством которых будут формироваться отверстия в изделиях. Для этой цели подойдут любые предметы из железа округлой, квадратной или прямоугольной формы, которые вставляются в заливаемую бетонную массу. Они должны легко извлекаться из полузастывшего раствора и очищаться водой.

Шлакоблоки: технология производства, сырье, состав шлакоблока и пропорции смеси

Технология изготовления шлакоблоков состоит из замешивания смеси, заполнения приготовленных форм, процесса вибрирования и сушки изделий. Перед тем как залить смесь в формы, последние нужно смазывать отработанным машинным маслом или соляркой. Это дает легкое извлечение бетонных камней из форм.

Для производства искусственных камней используется различный материал — доменный шлак, кварцевый или керамзитовый песок, гравий, цемент, зола, отходы кирпичной промышленности и пр. Но в любой состав вводится цемент марки 400-500. Если для изготовления блоков используется доменный шлак, то он не должен содержать посторонних добавок в виде земли, мусора, не сгоревшего угля.

Доменный шлак 7 частей, крупный керамзитовый песок -2 части, крупный гравий -2 части, цемент 1,5 части, вода – 3 части.

Гипс – 1 часть, 3 части шлака, вода по мере необходимости. Такой раствор необходимо быстро закладывать в формы для изготовления шлакоблоков, потому как гипс имеет свойство моментально застывать. Используемый шлак должен быть предварительно увлажнен.

Несколько практических советов по изготовлению шлакоблоков

Что нужно для того, чтобы изготовить шлакоблоки в домашних условиях?

Для того чтобы начать изготовление шлакоблоков  вам потребуется специальный станок, который можно сделать своими руками, расходные материалы и место, где вы будете производить изделия, например гараж. Для изготовления пресса вам понадобится рамная конструкция, два металлических листа толщиной в 1-2 сантиметра, пружины и мотор. Станок для изготовления шлакоблоков можно также купить.

Формы для данных изделий изготавливаются из металла или дерева. Они представляют собой ящики с дном и четырьмя стенами, которые устанавливаются на самодельный вибрационный стол.

Как работать с самодельным станком для изготовления шлакоблоков?

Самодельный станок для изготовления шлакоблоков – это простое устройство. Однако работа с ним требует соблюдения определенной технологии. Запускать вибрационную установку желательно непосредственно перед прессовкой. Не забудьте о защите мотора от попадания на него раствора.

Формы для шлакоблоков перед каждым применением следует смазывать отработанным машинным маслом или соляркой. Это не только позволит быстро извлечь полученные строительные материалы, но и предотвратит их залипание, которое может явиться причиной выхода матрицы из строя.

После того, как самодельный шлакоблочный станок завершит свою работу, изделия необходимо выложить прямо в формах на ровную твердую поверхность. Для этого понадобится дополнительное пространство.

Как изготовить формы для шлакоблоков своими руками?

Конструкция форм для изготовления шлакоблоков для стен в домашних условиях разнится в зависимости от того, пустотелые или полнотелые изделия требуется изготовить. Стандартную форму можно сделать из дерева. Для этого необходимо отпилить от деревянной доски четыре стенки и деталь для дна.

Дерево требуется отшлифовать. Скрепление деталей можно произвести при помощи металлических планок-уголков, которые требуются для усиления прочности матрицы. После этого форму желательно покрасить в два-три слоя масляной краской.

Металлические формы изготавливаются из стали толщиной в 1-2 сантиметра. Швы соединений тщательно провариваются и обрабатываются антикоррозийной пропиткой.

Форма для шлакоблока пустотелого должна иметь в комплекте конусные вставки. Для этого идеально подойдут обычный стеклянные бутылки, которые вставляются в раствор и вынимаются через 5-6 часов его застывания.

Как выбрать пресс для производства шлакоблоков?

Аппарат для производства данных изделий следует выбирать, руководствуясь в первую очередь целью, которую вы преследуете. Если оборудование для производства шлакоблоков приобретается для частного строительства, обратите внимание на мобильные устройства с небольшой мощностью, рассчитанные на изготовление одного или двух изделий за операцию. Можно также попробовать изготовить пресс самостоятельно.

Если подобное оборудование требуется для открытия собственного бизнеса и последующей продажи шлакоблоков, выбирать следует более мощные стационарные устройства, производящие за одну операцию от 2 до 4 шлакоблоков.

Как выбрать вид блока для производства в домашних условиях?

Обратить внимание следует на два вида блоков, отличающихся относительной простотой производства и отменными эксплуатационными качествами:

  • Шлакоблоки. Данные материалы представляют собой отличное сочетание низкой цены и хорошего качества. Стандартный размер такого блока по ГОСТ-у 188 на 199 на 399 мм. Для его производства используется такое сырье, как цемент, песчано-гравийная смесь, шлак и вода. Изготовление шлакоблоков в домашних условиях не требует наличия специальных навыков. Важно лишь четко соблюдать пропорции и технологию производства.
  • Пескоблоки. Эти изделия изготавливаются из цемента и наполнителя. В качестве последнего применяется песок разных фракций. В зависимости от сферы использования пескоблоки могут иметь разные размеры. Применяются они для устройства фундамента, стен, а также межкомнатных перегородок.

Как подобрать пропорции состава для изготовления шлакоблоков в домашних условиях?

Используемое для изготовления данных материалов  сырье напрямую влияет на качество получаемых изделий. Раствор для шлакоблока, пропорции  которого должны обязательно соблюдаться, готовится двумя способами:

  1. Цемент, доменный шлак, песчано-гравийная смесь или песок, вода. В данном случае все перечисленные по порядку ингредиенты следует смешивать в соотношении 1:5:3 и добавлять 0,5% воды к полученному составу.
  2. Другой состав для шлакоблока, пропорции которого учитываются без использования песка или его смеси с гравием, готовится в пропорции 1:9. Здесь на одну часть цемента приходится девять частей металлургического шлака. Количество воды остается прежним и высчитывается по той же схеме.

toolbuild.ru

видео-инструкция как сделать установку своими руками, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Ниже мы постараемся поделиться с вами опытом, как сделать станок для изготовления шлакоблоков, хотя, по сравнению с госстандартами в качестве наполнителя здесь можно использовать не только шлак, но и керамзит, кирпичный бой, золу, перлит, гравий, отсев, песок и даже опилки. Имея в наличии такое оборудование, вы сможете подготовить достаточно материала не только для небольшой хозпостройки или бани, но и для строительства большого дома.

Мы будем рады, если материалы в этой статье помогут вам самим сделать такое устройство.

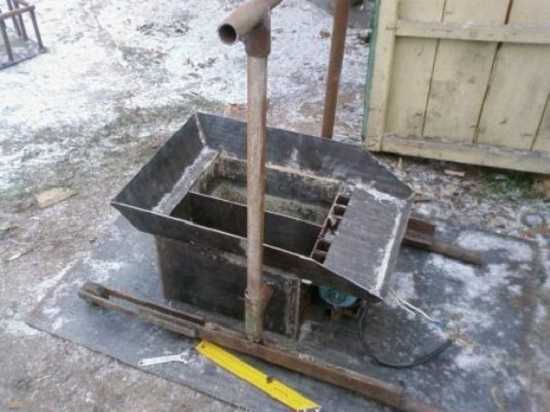

Самодельный станок по изготовлению шлакоблоков

Станок и шлакоблоки

Мы не сможем определить, сколько стоит станок для изготовления шлакоблоков, потому что на его изготовление используются материалы, которые могут быть куплены в магазине, но могут оказаться дома от каких-либо работ или старых конструкций.

Более прозрачной будет цена самого продукта, получаемого при помощи такого станка, так как расценки на цемент относительно фиксированы, и вы сможете заранее рассчитать его необходимое количество и сложить стоимость. А теперь перейдём к делу и займёмся техническими работами.

Делаем станок

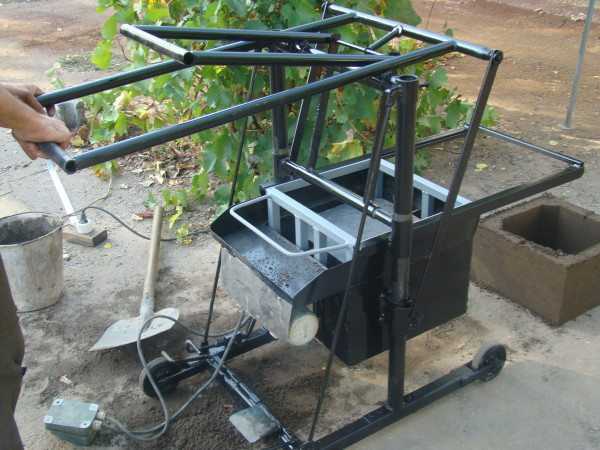

Готовый станок

  • Прежде всего, следует отметить, что по ГОСТ 86 от 08.10.2001 и Постановлению Правительства Российской Федерации от 13.08.97 № 1013 сертификат на изготовление своими руками (в домашних условиях) блоков из бетона с различными наполнителями не требуется. Также он не нужен на создание и употребление виброформовочного оборудования для его производства.

Развёртка матрицы

  1. Поддон матрицы;
  2. Заготовка поддона;
  3. Заготовка поддона;
  4. Заготовка поддона;
  5. Обрамление матрицы снизу уголком 25×25 мм;
  6. Обрамление матрицы снизу уголком 25×25 мм;
  7. Обрамление матрицы снизу уголком 25×25 мм;
  8. Планка для фиксации пустотников;
  9. Пустотник;
  10. Заглушка пустотника сверху;
  11. Заглушка пустотника снизу.

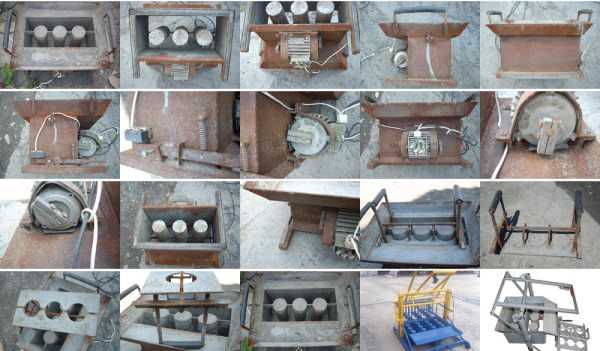

Фото конструкции в разных ракурсах

  • Выше вы видите чертежи и фотографии, как самому сделать станок для изготовления шлакоблоков, но мы всё-таки дадим некоторые пояснения. Двигатель следует крепить на корпусе, где за счёт дисбаланса грузов происходит вибрация поддона. Цилиндры для изготовления блоков должны иметь конусность не менее 2-3 мм, чтобы форма снималась без каких-либо проблем.
  • Для того чтобы сделать станок для изготовления шлакоблока, нам понадобится листовое железо, толщиной 2,5 мм. Первым делом нужно раскроить лист болгаркой так, как это показано на чертеже в пункте 1, то есть, в местах сгибов при помощи диска толщиной 2 мм сделать надрезы, тогда при сгибании не будет трещин и сам перегиб будет чётким.
  • После этого вам ещё раз нужно проверить все углы, чтобы точность булла вплоть до миллиметра и после сгибания сразу не наваривать шов, а только прихватить точками, чтобы было ясно, в каком геометрическом состоянии находится конструкция. Если всё в порядке, то тогда заварите швы намертво, по всей длине. Теперь нужно для амортизатора по низу матрицы наварить уголок, а также наварить поддон под раствор.
  • После этого установка для изготовления шлакоблоков, а точнее её матрица, обваривается снизу и сверху, и одновременно навариваются уголки для фиксации вибратора. Для станка, который рассчитан на одну форму подойдёт любой асинхронный двигатель от 120 Вт. Но удобнее использовать трёхфазный двигатель на 180 Вт, подключив его по схеме запитки от одной фазы, чему ниже будет дано пояснение.

Совет. Для изготовления пустотников вам пригодится любая металлическая труба.
Но при этом её конец обязательно нужно заузить на 2-3 мм или даже немного больше, чтобы она приобрела форму конуса.
Для этого нагрейте её электрической или газовой сваркой и оттяните молотком.

Статьи по теме:

Подключение двигателя

Схема 1 подключения трёхфазного двигателя через одну фазу (3 провода): а) — с пусковым сопротивлением; б) и в) — с рабочей ёмкостью

  • При подключении трёхфазного двигателя через однофазную сеть он способен развить не более 50%-70% от своей номинальной мощности, которая указана на его щитке, но если добавить конденсатор, можно добиться поднятия мощности от 70% до 85% (иногда даже больше). Преимуществом трёхфазного двигателя можно назвать отсутствие специального пускового устройства, которое отключает пусковую обмотку однофазного двигателя после его разгона.

Схема 2 подключения трёхфазного двигателя через одну фазу (6 проводов): а) — с пусковым сопротивлением; б) и в) — с рабочей ёмкостью

  • Если для установки для изготовления шлакоблоков используется трёхфазный двигатель с номинальной мощностью 220 В, то вам подойдёт первая схема подключения, но на схеме 2 показано подключение к одной фазе двигателя с шестью выводными концами, то есть, 127/220 В или 220/380 В.
  • В тех случаях, когда напряжение в сети равно второму числу, то есть, UC=220 В при номинале 127/220 В или UC=380 В при номинале 220/380 В, тогда применяется схема 1а и 1б. Но если напряжение сети совпадает с первым числом номинала, тогда используется схема 1в.
  • Средняя ёмкость Ср(мкФ) для любой схемы имеет определённое значение исходя из напряжения однофазной сети Uc и номинального тока Iф в фазе трехфазного двигателя: Ср=kIф/Uc где k – это коэффициент, зависящий от схемы включения. При частоте 50 Гц (принято на территории СНГ) для схем 1б и 2б можно принять k=2800, а для схемы 1в — k=4800; для схемы по рис. 2в — k=1600.
  • Конденсаторное напряжение Uk будет зависеть от схемы подключения и сетевого напряжения. Для схем 1б и 1в его можно принять примерно равным напряжению сети, а для схемы 2б — Uk=1,15Uc; для схемы 2в — Uk=2Uc.

Совет. Не следует забывать о том, что конденсаторы долгое время сохраняют напряжение и при прикосновении могут поразить человека электрическим током.
Поэтому, при пров

openoblokah.ru

видео-инструкция по монтажу, чертежи, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Шлакоблок является одним из самых популярных строительных материалов для изготовления небольших построек или строений хозяйственного назначения. Это обусловлено тем, что этот вид считается доступным и при небольшом усилии может быть изготовлен самостоятельно.

Именно поэтому вопрос о том, как сделать шлакоблочный станок своими руками, очень популярен среди современных строителей.

Любительское фото станка для изготовления нестандартных шлакоблоков

Изготовление

Прежде всего, необходимо отметить, что данный вид материала имеет три основных вида:

  1. Первый из них представлен цельным блоком;
  2. Второй имеет пустоты, которые не превышают 30% всего объема;
  3. Третий тип делается пустотелым на 40%.

Именно это необходимо учитывать, создавая станок для шлакоблоков своими руками.

Чертеж простейшего станка, предполагающего ручное вынимание изделия из формы

Форма

Для начала необходимо изготовить форму, которая и будет служить своеобразным шаблоном для будущих изделий.

  • Прежде всего, нужно определиться с размерами одного блока. В стандартном варианте это 40х20х20, но при желании можно задавать собственные габариты.
  • Обычно станок для изготовления шлакоблока своими руками предполагает определенную вибрацию, а значит, параметры формы по высоте нужно задавать на 5 см больше. В стандартном варианте это будет выглядеть, как 40х20х25.
  • Форму лучше изготавливать из металла толщиной более 3 мм. При этом все сварные швы нужно располагать снаружи, чтобы они не влияли на поверхность конечного продукта.
  • Далее нужно сделать специальные вставки, которые бы служили для организации полостей. При изготовлении блоков с 30% пустотой используют три цилиндра диаметром около 8 см, а для 40% полости две вставки в виде трапеции.
  • Эти детали можно легко изготовить своими руками из любых подручных материалов, начиная от обрезков труб и заканчивая плотным пенополистиролом.

Совет!
Все элементы, предназначенные для создания полости, нужно делать под небольшим углом, чтобы после формирования изделия их можно было легко извлечь.

Простейшая форма на две единицы без внутренних вставок

Виброустановка

Для эффективного производства шлакоблоков необходимо подвергать залитую форму вибрации.

Тогда из нее можно будет извлечь остатки воздуха и равномерно распределить плотный материал по всему объему.

  • В данном устройстве проблему создания колебаний проще всего решать двумя способами. Первый из них предполагает реализацию этого момента за счет установки электрической катушки с металлическим сердечником внутри. Обычно цена такого механизма невелика и часто встречается в дверных звонках.

Принцип монтажа двигателя на корпус формы

Однако стоит отметить, что подобный механизм очень ненадежен и не может обеспечить длительной эксплуатации. Также он является очень энергоемким и требует постоянной подстройки.

  • Второй способ создания колебании заключается в установке электрического двигателя, на рабочий вал которого крепят планку со смещенным центром тяжести. При этом стоит отметить, что данное устройство требует регулировки, чтобы слишком большая вибрация не разбрызгивала смесь в форме.

Данная система включена практически во все чертежи станка для изготовления шлакоблоков своими руками, поскольку для ее реализации можно использовать двигатель даже от стиральной машины, а надежность подобного технического решения проверена годами практического применения.

Станок заводского производства с вибрационным механизмом индукционного типа

Совет!
Для равномерной передачи колебаний форме необходимо защитить ее от резких толчков или ударов при помощи резиновых прокладок или слоя силикона.
В противном случае можно наблюдать резкие толчки, которые не будут оказывать отрицательное влияние на конечное изделие.

Установка эксцентрика на двигатель

Статьи по теме:

Каркас и подъемное устройство

Обычно чертежи шлакоблочного станка своими руками изготовленного предполагают размещение формы с двигателем на подвижной станине, к которой прикреплен специальный подъемный механизм. Конструкций подобного устройства существует очень много. Это связанно с тем, что каждый мастер создает данный аппарат исходя из собственных предпочтений, рабочего пространства и условий.

При этом назначение подобной конструкции заключается в том, чтобы осуществлять потоковое изготовление шлакоблока для бизнеса и облегчить выемку конечного изделия из формы. Стоит отметить, что многие мастера изготавливают станок для шлакоблока своими руками состоящий только из многоячеечной формы и вибростола. Все вспомогательные операции они производят вручную.

Именно поэтому прежде чем изготавливать самодельный станок для шлакоблока с

openoblokah.ru

станок для производства шлакоблоков в домашних условиях и принципы его работы, состав и пропорции смеси, технология изготовления

Проблема необходимости утилизации отходов металлургического производства решилась с помощью открытия нового производства. Шлаки и золы стали добавлять в обычный бетон и получились шлакоблоки. Это такой материал, который обладает отличными звукоизоляционными и теплоизоляционными свойствами. При производстве шлакоблоков довольно небольшой расход цемента, а плотность полученного материала более низкая.

Неотъемлемым преимуществом такого полученного материала является то, что можно производить шлакоблоки своими руками. Для этого даже не требуется никакого специального технологического оборудования.

Всего существует несколько способов изготовления шлакоблоков. Это может быть самое обычное ручное замешивание с последующим уплотнением, а может быть способ, требующий использования простейшего оборудования, которое так же можно изготовить самостоятельно.

Оборудование для производства шлакоблоков: самодельный станок, вибропресс и формы

Для самостоятельного изготовления шлакоблоков понадобиться бадья, в которой вручную будет замешиваться состав, форма, лопата и мастерок. Если будет необходимость в создании пустот, внутрь формы устанавливаются обычные пустые бутылки или цилиндрические болванки.

Сама форма для изготовления шлакоблоков может быть выполнена из обычной обрезной доски. Между двумя параллельно установленными досками делают перемычки и в образовавшиеся модули заливают раствор. Внутренние стенки самодельной формы необходимо смазать солидолом или какой-то другой смазкой. Как только раствор отвердеет, форму можно разбирать и начинать процесс сначала.

Подобная техника производства шлакоблоков в домашних условиях подойдет лишь для изготовления небольшого количества материала, которого хватит только для маленькой хозяйственной постройки. Если же планируется большая стройка, то лучше изготовить станок для производства шлакоблоков. Так же нужны будут и формы, способные выдержать большое количество заливок. Для их изготовления лучше использовать металл, ламинированное ДСП, фанеру или пластик.

Как же сделать станок для изготовления шлакоблоков? Самым главным критерием при выпуске шлакоблоков является вибрация, ведь станок должен полностью обеспечивать быстрое и надежное уплотнение раствора. Как нельзя лучше для подобного действия подойдет вибростол, на который и будут устанавливаться формы для заливки.

Конечно же, можно придумать и более сложную конструкцию вибростанка для производства шлакоблоков. Для этого подойдут станины или рамы, основой которых будет вибромотор, который можно сделать из самого обычного электродвигателя с эксцентриком. На такую конструкцию будут закрепляться различные разборные формы. Сам двигатель лучше закрыть кожухом, это предохранит его от попадания брызг раствора и воды.

Делаем шлакоблоки: технология производства, необходимое сырье, состав смеси и сушка готовых изделий

После момента познания как сделать станок для шлакоблока и его производства, можно приступать непосредственно к процессу изготовления блоков. Начинается такое производства с подготовки материала. Помимо шлаков в смесь добавляются и иные наполнители. Оптимальным вариантом состава для производства является следующий:

  • Керамзитовый песок – 2 части;
  • Шлак – 7 частей;
  • Мелкий гравий – 2 части;
  • Вода – 3 части;
  • Цемент М500 – 1,5 части.

Важно, что бы во всех наполнителях отсутствовали чужеродные примеси. Именно поэтому лучше керамзитовый песок и шлак посеять через сито, освободив их при этом от мусора и земли.

Технология изготовления шлакоблоков заключается в том, что изначально готовится сухая смесь. Все компоненты тщательно перемешиваются. Лучше если это будет сделано в бетономешалке. После добавляется вода и вновь все перемешивается.

Готовую смесь разливают в формы для изготовления шлакоблоков, стенки которых предварительно смазываются мыльным раствором или техническим жиром. Разливать в формы готовый состав необходимо как можно быстрее. Уровень заливки в формы должен быть ниже края на 5 см.

Формы с составом устанавливают на оборудовании для шлакоблоков. Далее идет процесс вибрации, который длится обычно 5-10 минут. Далее уже многое зависит именно от конструктивных особенностей станка. После формы убирают со станка и ставят новые. Если количество форм ограничено, то выдерживают время до отвердения материала, вынимают блоки и повторяют всю процедуру заново.

Складируют сырые блоки вдали от прямых солнечных лучей. В противном случае может произойти их растрескивание из-за неравномерного высыхания. Использовать готовые блоки в строительстве можно не ранее 3 дней после производства. Однако лучше это делать ещё позже. Стоит отметить, что шлакобетон набирает свою марку только на 28 день.

setroom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
