расчет поперечного сечения, как рассчитать, как найти проходное сечение

Содержание:

Произвести расчет сечения трубы довольно просто, ведь для этого есть ряд стандартных формул, а также многочисленные калькуляторы и сервисы в интернете, которые могут выполнить ряд простых действий. В данном материале мы расскажем о том, как рассчитать площадь сечения трубы самостоятельно, ведь в некоторых случаях нужно учитывать ряд конструкционных особенностей трубопровода.


Формулы вычислений

При проведении вычислений нужно учитывать, что по существу трубы имеют форму цилиндра. Поэтому для нахождения площади их сечения можно воспользоваться геометрической формулой площади окружности. Зная внешний диаметр трубы и значение толщины его стенок, можно найти показатель внутреннего диаметра, который понадобится для вычислений.

Стандартная формула площади окружности такова:

S=π×R2, где

π – постоянное число, равное 3,14;

R – величина радиуса;

S – площадь сечения трубы, вычисленная для внутреннего диаметра.

Порядок расчета

Поскольку главная задача – это найти площадь проходного сечения трубы, основная формула будет несколько видоизменена.


В результате вычисления производятся так:

S=π×(D/2-N)2, где

D – значение внешнего сечения трубы;

N – толщина стенок.

Примите к сведению, что, чем больше знаков в числе π вы подставите в расчеты, тем точнее они будут.


Приведем числовой пример нахождения поперечного сечения трубы, с наружным диаметром в 1 метр (N). При этом стенки имеют толщину в 10 мм (D). Не вдаваясь в тонкости, примем число π равным 3,14.

Итак, расчеты выглядят следующим образом:

S=π×(D/2-N)2=3,14×(1/2-0,01)2=0,754 м2.

Физические характеристики труб

Стоит знать, что показатели площади поперечного сечения трубы напрямую влияют на скорость транспортировки газообразных и жидких веществ. Поэтому крайне важно заложить в проект трубы с правильным сечением. Кроме того, на выбор диаметра трубы будет влиять еще и рабочее давление в трубопроводе. Читайте также: "Как посчитать площадь трубы – способы и формулы расчета".

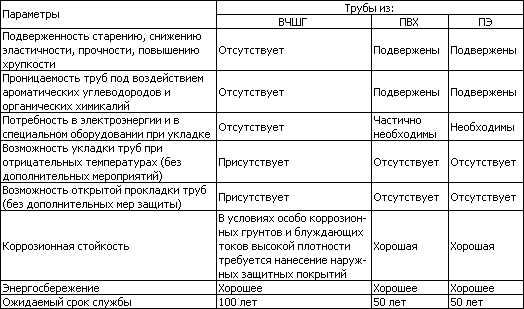

Также в процессе проектирования трубопроводов стоит учитывать химические свойства рабочей среды, а также ее температурные показатели. Даже если вы знакомы с формулами, как найти площадь сечения трубы, стоит изучить дополнительный теоретический материал. Так, информация относительно требований к диаметрам трубопроводов под горячее и холодное водоснабжение, отопительные коммуникации или транспортировку газов, содержатся в специальной справочной литературе. Значение имеет также сам материал, из которого произведены трубы.


Выводы

Таким образом, определение площади сечения трубы является очень важным, однако, в процессе проектировки нужно обращать внимание на характеристики и особенности системы, материалы трубных изделий и их прочностные показатели.

trubaspec.com

Методы расчета площади сечения трубы

Параметры труб определяются согласно расчётам, сделанным при помощи специальных формул. Сегодня большинство вычислений производится посредством онлайн сервисов, однако в большинстве случаев требуется индивидуальный подход к вопросу, поэтому важно понимать, каким образом производится расчёт площади сечения трубы.

Как делаются вычисления?

Как известно, труба – это цилиндр. Следовательно, площадь её сечения рассчитывается по простым формулам, известным нам из курса геометрии. Основная задача – вычислить площадь круга, диаметр которого равен наружному диаметру изделия. При этом толщина стенок вычитается для получения истинного значения.

Как мы знаем из курса общеобразовательной школы, площадь круга равна произведению числа π на квадрат радиуса:

S = π • R2.

Здесь:

  • R – радиус вычисляемой окружности. Он равен половине её диаметра;
  • Π – постоянная равная 3,14;
  • S – вычисляемая площадь поперечного сечения трубы.

Приступаем к расчёту

Так как задача – найти истинную площадь, то из полученного значения необходимо вычесть величину толщины стенки. Следовательно, формула приобретает вид:

  • S = π • (D/2 – N)2;
  • В этой записи D – внешний диаметр окружности;
  • N – толщина стенки трубы.

Чтобы вычисления были максимально точными, следует вписать больше знаков после запятой в числе π (пи).

К примеру, требуется рассчитать сечение трубы, внешний диаметр которой 1 метр. Толщина её стенок 10 мм. (или 0,01 м.). Следовательно, нам известно:

D = 1 м.; N = 0,01 м.

Для упрощения возьмём π = 3,14. Подставляем значения в формулу:

S = π • (D/2 – N)2 = 3,14 • (1/2 – 0,01)2 = 0,754 м2.

Некоторые физические особенности

От площади сечения трубы зависит скорость движения жидкостей и газов, которые по ней транспортируются. Надо выбрать оптимальный диаметр. Не менее важным является и внутреннее давление. Именно от его величины зависит целесообразность выбора сечения.

При расчёте учитывается не только давление, но и температура среды, её характер и свойства. Знание формул не освобождает от необходимости изучения теории. Расчёт труб канализации, водоснабжения, газоснабжения и отопления опирается на информацию справочников. Важно, чтобы выполнялись все необходимые условия при выборе сечения. Его величина также зависит и от характеристик используемого материала.

О чём стоит помнить?

Площадь сечения трубы – один из важных параметров, который следует учитывать при расчёте системы. Но наравне с тем высчитываются параметры прочности, определяется, какой материал выбрать, изучаются свойства системы в целом и пр.

trubygid.ru

Площадь поперечного сечения трубы: формула расчета

Трубы разного вида и рода настолько привычный элемент нашего быта, что замена их кажется самым простым делом. Нужно всего лишь выбрать материал – полипропилен, сталь, чугун, и подобрать диаметр, соответствующий выбранной сантехнике, например. На деле любой трубопровод – система сложная, и даже при совсем небольших отклонениях функционировать не станет.

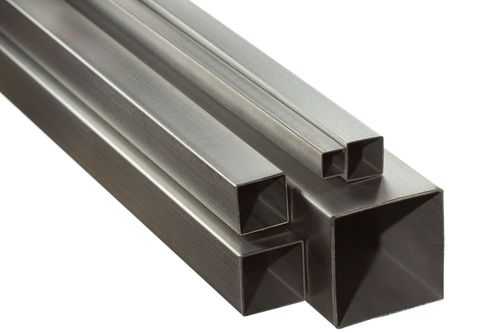

Труба квадратного сечения

Геометрические параметры

Изготовители предлагают, конечно, продукцию не произвольных размеров, а вполне типовых – иначе замена поврежденных участков была бы невозможна, а система оказалась не ремонтоспособной. К параметрам, которые необходимо учитывать в расчетах, относятся:

  • внешний диаметр – требуется при вычислении реального объема, который занимает трубопровод и расчета площади поверхности;
  • внутренний диаметр – решающая характеристика, определяющая физическое рабочее сечение или площадь;
  • толщина стенки – при стыковке фрагментов с одинаковой площадью поперечного сечения трубы и из того же материала должна быть одинаковой. При соединении водоводов из разных материалов – нет;
  • живое сечение – площадь окружности, но отличная от физического поперечного сечения трубы, так как учитывает давление воды. Она носит несколько условный характер, но значительно облегчает дело при расчетах пропускной способности всей системы;
  • длина – как величина отрезков, предлагаемых производителем, так и общая протяженность коммуникации.

Часть такого рода данных можно почерпнуть в таблицах сортамента. Но такой вариант возможен лишь в том случае, если продукция выпускается в полном соответствии с ГОСТ. При других обстоятельствах замерять порой приходится самостоятельно и самостоятельно же производить расчет площади сечения трубы.

Зачем нужны расчеты

  • Проходимость трубопровода – основополагающий показатель рабочего состояния системы. Вода – горячая или холодная, перемещается по стальной трубе под давлением или самотеком. Если исходить из чисто геометрических параметров, то при одинаковом поперечном сечении трубы пропускная способность будет одинаковой.

На практике полученная величина будет условной, так как вода под давлением перемещается с куда большей скоростью. Однако при этом оказывает и большее давление на внутреннюю поверхность трубопровода. Поэтому для напорных и безнапорных систем выбираются изделия с одинаковым рабочим объемом, но разной толщиной стенок, а, значит, с разным внешним диаметром.

  • Расчет теплоотдачи – особенно актуален при установке системы теплого пола, например. Здесь потребуется высчитать общую поверхность трубопровода. На фото – система отопления.
  • Теплоизоляция – стальной трубопровод горячего водоснабжения и отопления должен быть изолирован, чтобы тепло не терялось при передаче от котла к радиаторам. Не меньше в теплоизоляции нуждается система холодного водоснабжения – из-за угрозы образования конденсата. Для вычислений поверхности по формуле потребуется величина поперечного сечения трубы.

Расчет площади поперечного сечения трубы

Производятся вычисления с помощью простых школьных формул. Так как речь идет о круглой стальной трубе, то сечение представляет собой окружность. Для расчетов используется величина внутреннего диаметра.

Площадь поперечного сечения трубы находят по следующей формуле:

S= π*(D/2)2, где

  • S – искомая величина;
  • π – 3,14. Если требуется более точный расчет, увеличивают число знаков после запятой;
  • D – внутренний диаметр трубопровода.

Если зачнете внутреннего диаметра неизвестно, но есть значение толщины стенки, используется несколько видоизмененная формула:

S= π*(D/2-h)2, где h – толщина стенки.

В параметрах изделия обычно указывается именно внешний диаметр и толщина, так как эти величины считаются определяющими.

trubygid.ru

площади поверхности, толщины стенки, массы

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Для чего нужны расчеты параметров труб

Содержание статьи

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ,  полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

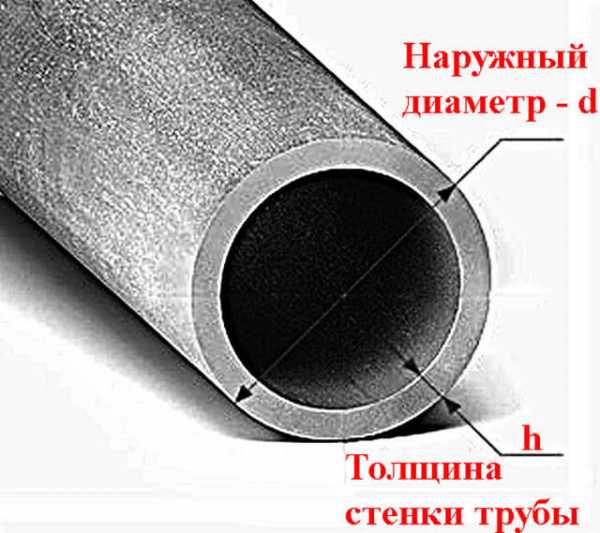

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

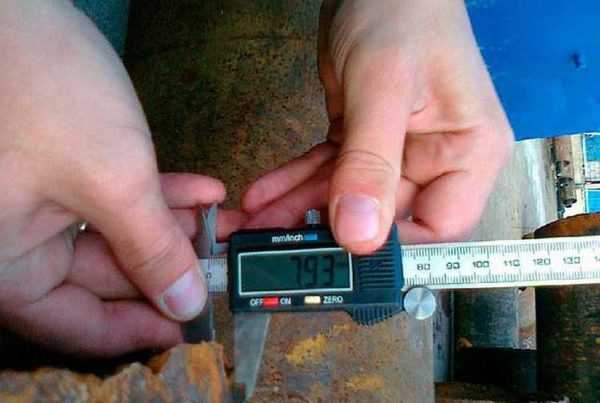

Измерения штангенциркулем более точные

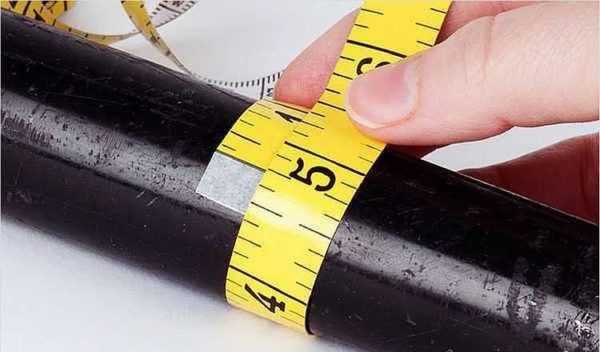

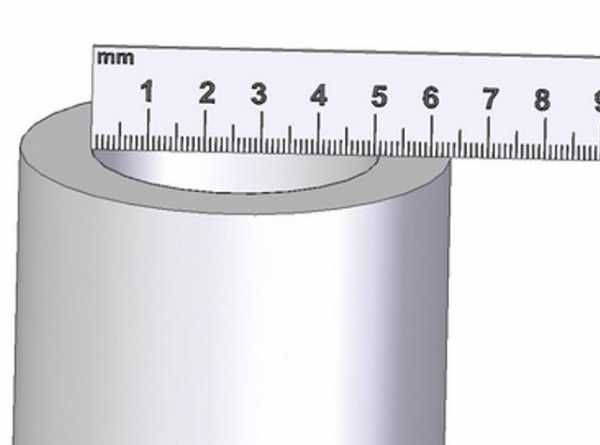

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

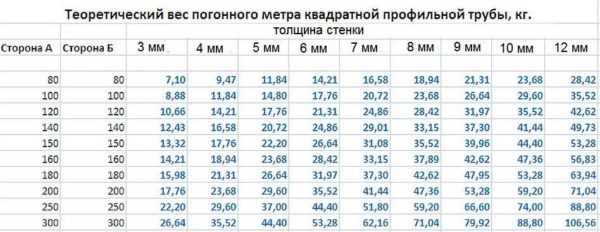

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где  a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

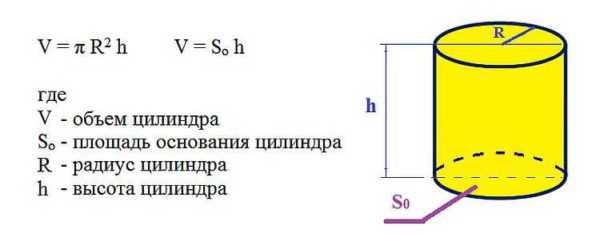

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,0162 * 30 м = 0,0241 м3. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

stroychik.ru

Калькулятор расчета характеристик кольцевого сечения (трубы)

Подробности

Калькулятор онлайн рассчитывает геометрические характеристики (площадь, моменты инерции, моменты сопротивления изгибу, радиусы инерции) плоского сечения в виде кольца (трубы) по известным линейным размерам и выводит подробное решение.

Исходные данные:
Наружный диаметр d, мм
Толщина стенки s, мм
Определение вспомогательных данных:
Внутренний диаметр d1, мм расчет внутреннего диаметра кольца
Решение:
Площадь сечения, мм2 расчет площади сечения кольца
Осевые моменты инерции относительно центральных осей, мм4

расчет момента инерции кольца относительно оси ОХ

расчет момента инерции кольца относительно оси ОY

Моменты сопротивления изгибу, мм3

расчет момента сопротивления изгибу кольца относительно оси ОХ

расчет момента сопротивления изгибу кольца относительно оси ОY

Радиусы инерции сечения, мм

расчет радиуса инерции кольца относительно оси ОХ

расчет радиуса инерции кольца относительно оси ОY

Помощь на развитие проекта CAE-CUBE.ru

Уважаемый Посетитель сайта.
Если Вам не удалось найти, то что Вы искали - обязательно напишите об этом в комментариях, чего не хватает сейчас сайту. Это поможет нам понять в каком направлении необходимо дальше двигаться, а другие посетители смогут в скором времени получить необходимый материал.
Если же сайт оказался Ваме полезен - подари проекту CAE-CUBE.ru всего 2 ₽ и мы будем знать, что движемся в правильном направлении.

Спасибо, что не прошели мимо!

I. Порядок действий при расчете характеристик кольцевого сечения (трубы):

  1. Для проведения расчета требуется ввести наружный диаметр сечения d и толщину стенки s.
  2. По введенным данным программа автоматически вычисляет внутренний диаметр сечения d1.
  3. Результаты расчета площади, моментов сопротивления изгибу, моментов и радиусов инерции кольцевого сечения выводятся автоматически.
  4. На рисунке справа приведены необходимые размеры элементов сечения.

II. Примечание:

  1. Блок исходных данных выделен желтым цветом, блок промежуточных вычислений выделен голубым цветом, блок решения выделен зеленым цветом.

cae-cube.ru

сечение трубы - это... Что такое сечение трубы?


сечение трубы

General subject: pipe cross section

Универсальный русско-английский словарь. Академик.ру. 2011.

  • сечение трёхмерного тела
  • сечение туннеля

Смотреть что такое "сечение трубы" в других словарях:

  • Сечение нормальное — – сечение элемента плоскостью, перпендикулярной к его продольной оси. [СНиП 52 01 2003] Сечение нормальное – сечение, плоскость которого перпендикулярна продольной оси элемента [Полякова, Т.Ю.  Автодорожные мосты: учебный англо… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • сечение канала дымовой трубы — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN stack area …   Справочник технического переводчика

  • Сечение вынесенное — – сечение, расположенное на чертеже вне контура изображения предмета или в разрыве между частями одного вида. [ГОСТ2.305 2008] Рубрика термина: Проектирование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Трубы (трубки) — Трубы и трубки пустотелые изделия, свернутые или не свернутые в бухты и имеющие постоянное поперечное сечение только с одной замкнутой полостью по всей длине изделия в форме кругов, овалов, прямоугольников (включая квадраты), равносторонних… …   Официальная терминология

  • Сечение — – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. [ГОСТ 2.305 68] Рубрика термина: Общие термины… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Трубы металлические — Расчет Т. Рассмотрим напряжения, вызываемые в стенках трубы внутреннего радиуса r, толщины стенок δr, при давлении изнутри p, а извне p + δp; тангенциальное напряжение материала означим q. Определяя полное давление, действующее на часть стенки Т …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • трубы — полые цилиндрические или профильные изделия (из металлов, асбоцемента, стекла, пластмассы и пр.), имеющие большую по сравнению с сечением длину. Металлические трубы изготовляют обычно круглого сечения, а также квадратного, прямоугольного и другой …   Энциклопедический словарь

  • Трубы металлические* — Расчет Т. Рассмотрим напряжения, вызываемые в стенках трубы внутреннего радиуса r, толщины стенок δ r, при давлении изнутри p, а извне p + δ p; тангенциальное напряжение материала означим q. Определяя полное давление, действующее на часть стенки… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Трубы —         полые (пустотелые) цилиндрические или профильные изделия, имеющие большую по сравнению с сечением длину. При относительно небольшой массе Т. обладают большим моментом сопротивления изгибу и скручиванию.          Металлические Т. из стали… …   Большая советская энциклопедия

  • Трубы заводские дымовые* — Если в былое время одною из первых величин, определяющих размеры достатка и государственных или общественных сборов служил дым (см.), то в наше время, а именно в XIX в., число заводских дымовых Т. может служить наглядным указателем развития… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Трубы заводские дымовые — Если в былое время одною из первых величин, определяющих размеры достатка и государственных или общественных сборов служил дым (см.), то в наше время, а именно в XIX в., число заводских дымовых Т. может служить наглядным указателем развития… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

universal_ru_en.academic.ru

Площадь трубы: самостоятельный расчет и онлайн-программы

В наше время объединение стран в одно мировое сообщество значительно усиливает взаимозависимость экономики разных стран друг от друга. Это ведет к глобальному перемещению во времени и в пространстве людей, услуг, товаров, сырья. Отсюда и значительное повышение роли транспорта в разных его формах и видах.

Одним из узкоспециализированных видов транспортировки являются трубопроводы, преимущества которых бесспорны и очевидны.

Одним из узкоспециализированных видов транспорта являются трубопроводы, преимущества которых бесспорны и очевидны. Например, если посчитать пропускную способность, то стоимость трубопровода в два с лишним раза меньше железной или автомобильной дороги. При транспортировке жидкостей или газов потери в трубопроводах меньше в 2-3 раза по сравнению с другими видами транспорта. А уж в системах отопления, канализации, водоснабжения и вентиляции трубопроводам принадлежит главенствующая роль. Вот почему правильно рассчитать площадь трубы и всего трубопровода в целом становится актуальной задачей и для экономии материала и средств, и для максимального использования всех функциональных возможностей трубопроводной сети. Тем более что промышленная индустрия через торговую сеть и онлайн-магазины предоставляет широчайший ассортимент всего необходимого для этого вида транспорта.

Характеристики трубопроводов

Правильный расчет характеристик трубопроводов поможет вам сэкономить и получить максимум возможностей при проведении как магистрального, так и обычного водопроводного или теплового трубопровода.

На чем же можно сэкономить или получить максимум возможностей, если грамотно рассчитать трубу, как магистральную, так и обычную домашнюю, водопроводную или тепловую? Знание таких выигрышных возможностей и их использование - формула успеха! Остановимся на них поподробнее:

  1. Проходимость трубопровода - этот показатель влияет и на расход транспортируемого материала, и на стоимость самого сооружения. Здесь главный показатель - площадь поперечного сечения. Чтобы посчитать ее, необходимо знать наружный диаметр и толщину стенки трубы.
  2. Потери тепла - важный параметр трубопровода при транспортировке теплоносителя (воды) от теплового пункта к отопительным приборам. В формулу расчета теплопотерь, наряду со многими физическими величинами, входит диаметр и длина трубы.
  3. Количество теплоизолирующего материала - требуется точный расчет площади поверхности трубопровода для максимальной экономии материала и средств.
  4. Антикоррозийное покрытие трубопровода - правильный расчет покрываемой площади ведет к экономии краски или битумного лака.
  5. Шероховатость внутренней поверхности - показатель, влияющий на скорость потока в трубе. Чем ниже шероховатость, тем меньше сопротивление стенок трубопровода и выше скорость потока. Переменный показатель, зависящий и от геометрических размеров трубы, и от процесса зарастания ее поперечного просвета ржавчиной и минеральными отложениями.

Расчет параметров трубы

Как видим, при различных используемых параметрах трубопровода общими является расчет поперечного сечения, внешней и внутренней площадей поверхности трубы.

Остановимся на методиках вычисления этих величин (самостоятельный расчет требует знаний в рамках средней школы). Отметим, что все параметры можно рассчитать как с помощью обычного калькулятора, так и применяя специальные онлайн-программы.

Расчет сечения

Задача из геометрии средних классов. Необходимо вычислить площадь круга с диаметром, равным наружному диаметру трубы, вычитая толщину ее стенок.

Площадь круга рассчитывается по формуле S = Pi*(R^2) (или Pi*R*R), где R - радиус круга, равный половине диаметра.

Все параметры можно рассчитать как с помощью обычного калькулятора, так и применяя специальные онлайн-программы.

Таким образом, площадь сечения трубы выглядит так: S=Pi*(D/2-N)^2, где S - площадь поперечного сечения, Pi - число “пи”(=3,14159…), D и N- наружный диаметр и толщина стенки трубы. Точность результата зависит от количества десятичных знаков в числе “пи”.

Приведем пример расчета внутреннего сечения с внешним диаметром 1 м и со стенками толщиной 10 мм (0,01м). Если мы возьмем для упрощения вычислений в числе “пи” 2 десятичных знака, то формула будет выглядеть так:

S=3.14*(1/2-0,01)^2=0,753914 м2

Площадь внешней поверхности трубы

Поверхность цилиндра - это прямоугольник, одна сторона которого является длиной окружности цилиндра, а вторая сторона есть длина самого цилиндра. А чтобы узнать площадь прямоугольника, надо рассчитать произведение двух его сторон (т.е. произведение длины на ширину).

Задача сугубо геометрическая. Площадь поверхности снаружи есть не что иное, как площадь поверхности цилиндра. А поверхность цилиндра - это прямоугольник, одна сторона которого является длиной окружности цилиндра, а вторая сторона есть длина самого цилиндра. А чтобы узнать площадь прямоугольника, надо рассчитать произведение двух его сторон (т.е. произведение длины на ширину).

Длина окружности равна Pi*D, где Pi - число “пи”, а D - диаметр трубы.

Итого: площадь прямоугольника будет равна: S=Pi*D*L, где Pi - число “пи”, D и L- диаметр и длина трубы.

Приведем пример. Пусть дана теплотрасса диаметром (D) в 1 м и длиной (L) в 10 000 м (10 км), тогда формула площади покраски будет записываться: S=3,14*1*10000=31400 м2. Для теплоизоляции понадобится материал большей площади, так как обычно трубы заворачиваются в минеральную вату с перехлестом полотен.

Площадь внутренней поверхности

Во всех примерах расчета площади брались трубы круглого сечения. Это объясняется тем, что круглая труба имеет наибольший внутренний объем при наименьшей площади поверхности.

Рассчитывается как и площадь внешней поверхности S, где в качестве диаметра D берется величина D-2*N (N - толщина стенки трубы). Формула запишется так: S=Pi*(D-2*N)*L.
Как вы успели заметить, во всех примерах расчета площади брались трубы круглого сечения. Это объясняется тем, что круглая труба имеет наибольший внутренний объем при наименьшей площади поверхности. Плюс к этому круглое поперечное сечение максимально эффективно противодействует давлению, внутреннему и внешнему, что важно учитывать при транспортировке газов или жидкостей.

Присутствие редких сечений вызвано в основном технологическими и гидравлическими строительными требованиями. Основные сферы применения - очистные сооружения канализации и открытые дождевые сети.

Для полноты обзора отметим, что во многих других сферах, особенно строительной, в качестве каркаса изделия находит широкое применение форма профильной трубы (квадратной и прямоугольной). Плоские грани таких труб упрощают монтаж, а их высокая сопротивляемость деформации делают конструкцию прочной и долговечной. Вот почему профиль квадратный или прямоугольный стал достойной альтернативой металлическому швеллеру, балке и уголку. Расчет такой профильной трубы производится аналогично круглой, но с учетом формул площади для квадратного или прямоугольного сечения.

Ну, и совсем уж экзотические формы сечения трубы - это трапецеидальная, пятиугольная, лотковая, полукруглая. Присутствие таких редких сечений вызвано в основном технологическими и гидравлическими строительными требованиями. Основные сферы применения - очистные сооружения канализации и открытые дождевые сети. Чтобы посчитать площадь сечения и поверхности таких труб, необходимо разбить сложный профиль на простые фигуры (круг, треугольник, квадрат, прямоугольник) и работать с ними по известным формулам.

В последнее время, в связи с ростом востребованности расчета трубопроводов и интенсивного проникновения интернет-технологий во все сферы жизни человека, появилось большое количество онлайн-программ и онлайн-инструментов для полного анализа трубопроводных сетей с учетом материала, доставляемого продукта, климатических условий и других сопутствующих параметров. Рассчитать сеть для поперечного сечения круглой, квадратной, прямоугольной и иной формы такие программы могут быстро, точно и, что самое главное, с различными вариациями и указанием диапазона действия величин, которые использует формула.
