Ручной станок для сетки рабицы своими руками

Содержание статьи:

Сетка рабица считается по-настоящему универсальным строительным материалом. Она применяется при возведении зданий, для формирования ограждений, а также в ландшафтном дизайне. Для экономии средств можно сделать станок по изготовлению сетки рабицы своими руками.

Выбор формы и материала изготовления для сетки-рабицы

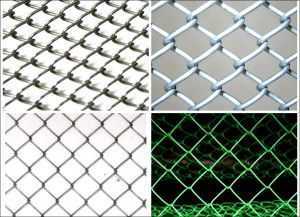

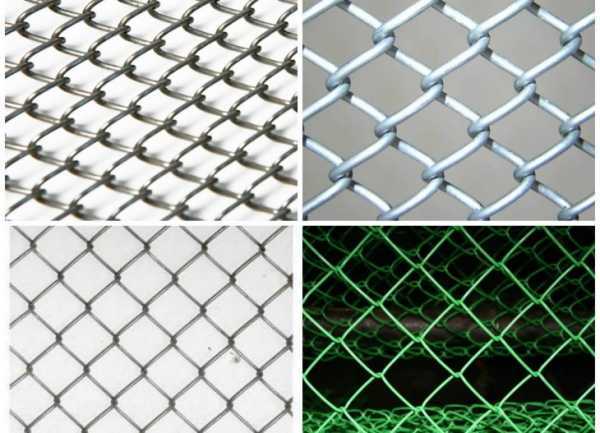

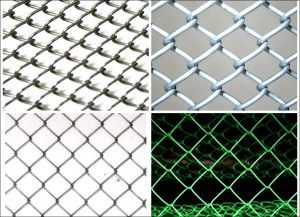

Виды сетки

Она представляет собой несколько заготовок из проволоки определенной формы, сплетенных друг с другом. В качестве основного материала используется оцинкованная или черная сталь. Диаметр проволоки может быть от 0,5 до 2 мм в зависимости от модели. Также учитываются эксплуатационные свойства.

Для производства сетки рабицы своими руками необходимо заранее выбрать форму ячеек. Она зависит от области применения, а также требуемых технических характеристик. В настоящее время приняты две формы ячеек:

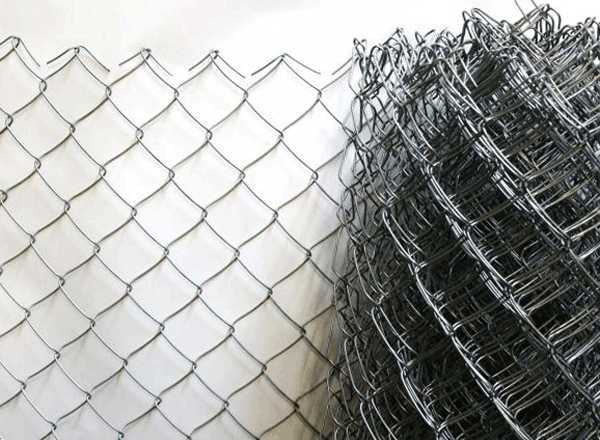

  • ромбическая. Проволоки располагаются под углом 60 градусов относительно друг друга;

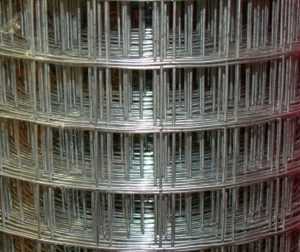

  • квадратная. Характеризуется прямыми углами относительно соединительных элементов.

Также заранее необходимо выбрать оптимальную высоту. Примечательно, что станок не будет влиять на этот параметр. Но от него зависит форма ячеек. Высота может варьироваться от 0,5 до 2 м, однако нужно учитывать жесткость конструкции. Если она будет использоваться в качестве ограждения — высота обычно будет составлять 1,5 м.

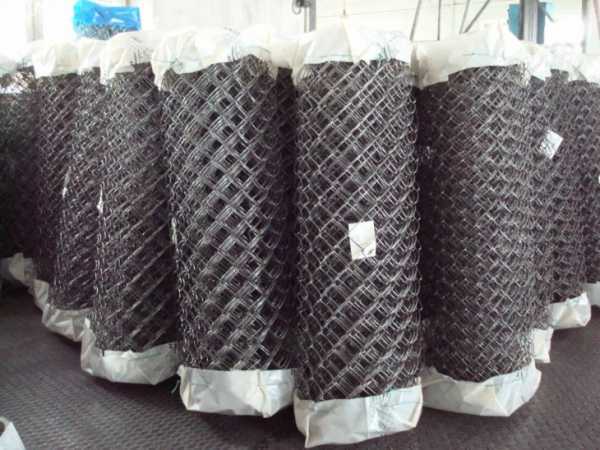

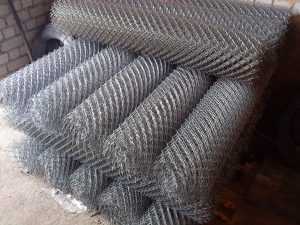

Оптимальная длина рулона сетки рабицы, сделанной своими руками, обычно равна 5 м. Это позволит выполнить монтаж материала без повышения трудоемкости работ.

Этапы производства станка для сетки рабицы

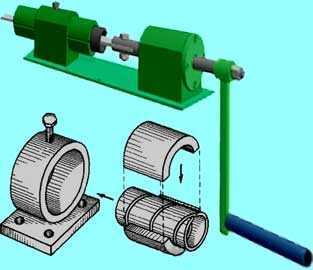

Чертеж ручного станка

Для производства станка своими руками необходимо минимум навыков и небольшое количество инструментов. Важно правильно составить чертежи. Для этого сначала проводится ревизия подручного материала, а затем на основе полученных данных формируется схема изготовления оборудования.

На первом этапе необходимо ознакомиться с общей технологией. Она заключается в контролируемой деформации стальной проволоки для дальнейшего плетения. Технологически это осуществляется в два этапа. Сначала происходит выравнивание заготовки, а затем с помощью специального блока — изгиб проволоки под определенным углом.

Для осуществления этих процессов оборудование по производству сетки рабицы своими руками должно включать в себя следующие конструктивные компоненты:

  • выравниватель для проволоки. Он состоит из трех небольших валов. Крайние служат опорой, а находящийся посередине предназначен для выравнивания заготовки. Его положения должны регулироваться относительно других валов. Блок изготавливается отдельно от основного станка;
  • самодельный станок для формирования конструктивных элементов. Он состоит из трубы диаметром 60 мм, внутри которой располагается пластина. К одной ее части с помощью сварки крепится ручка. На поверхности трубы формируются угловые спиральные реза, расстояние между которыми определит будущие габариты ячейки. Обычно она составляет 5-7 см.

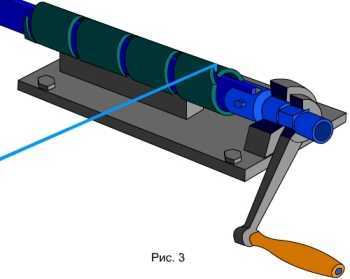

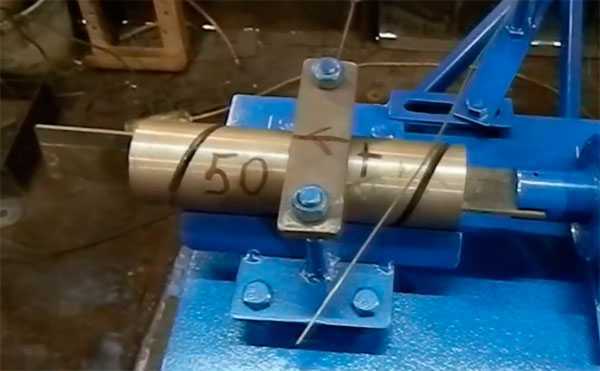

Внешний вид станка

Для повышения производительности блок для деформации проволоки должен иметь платформу. Чаще всего для этого используют стальную пластину, габариты которой превышают диаметр трубы на 2-3 см. В ней сверлятся отверстия для крепления на рабочий стол.

Дополнительно на выравнивателе устанавливается блок подачи смазывающей жидкости. Она необходима для снижения вероятности появления брака.

Если же необходимо увеличить скорость изготовления — вместо ручного привода устанавливается электродвигатель. Однако для него необходимо продумать механизм для снижения оборотов.

Рекомендации по изготовлению сетки-рабицы

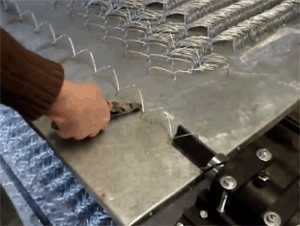

Процесс формирования

После формирования заготовок из стальной проволоки определенной формы необходимо их соединить в единую конструкцию. Для этого рекомендуется придерживаться принятой технологической схемы. Она во многом схожа с аналогичным производственным процессом, но адаптирована для ручного труда.

Первый отрезок крепится на деревянной поверхности с помощью саморезов или скоб. Следующая заготовка вплетается в первый ряд. На этом этапе важно контролировать общую высоту. По такому же принципу происходит формирование всего рулона. Если в качестве основного материала изготовления использовался черный металл – после монтажа необходимо покрасить поверхность.  Для нержавеющей проволоки это делать не нужно.

Для уменьшения трудоемкости работ в конструкции трубы можно установить отрезное устройство. Это актуально в тех случаях, если используется стальная проволока большого диаметра. В качестве альтернативы можно рассматривать применение ножниц по металлу. Однако они могут не справиться с поставленной задачей, если диаметр проволоки будет более 1,5 мм.

В видеоматериале подробно описывается конструкция станка для изготовления сетки рабицы своими руками:

stanokgid.ru

Станок для сетки рабицы своими руками чертежи


Какой станок используется для изготовления сетки рабицы своими руками?

Когда изготавливается сетка Рабица своими руками, станок и проволока потребуются в обязательном порядке. При их помощи делается спираль. Проволоку нужно завивать не сильно, тогда сетка будет ровная и аккуратная. Слишком закрученную проволоку сложно будет вплетать в общее полотно. Сетка будет меньше искажаться и повреждаться во время работы, если смазывать станок автомобильным маслом. А лучшему скольжению будут способствовать хорошо отшлифованные и закругленные углы и пазы станка.

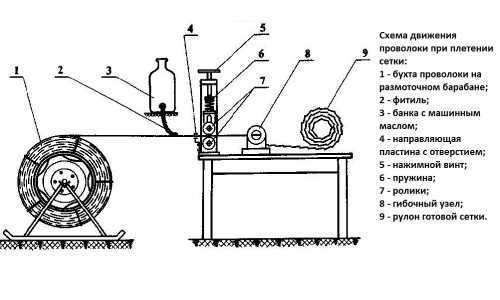

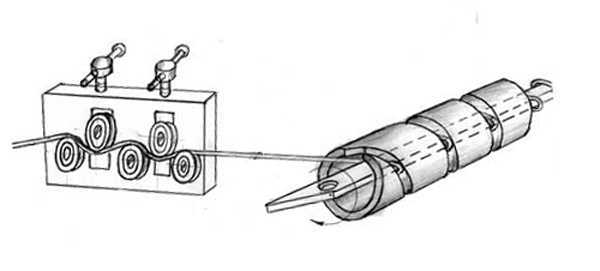

Схема движения проволоки при плетении сетки.

{reklama1}

Сетку рабицу своими руками станок поможет производить, не затрачивая на это много средств.

Необходимые материалы и оборудование для создания станка:

  • шлифовальная бумага;
  • напильник;
  • бумага;
  • металлические углы;
  • угловая шлифовальная машина;

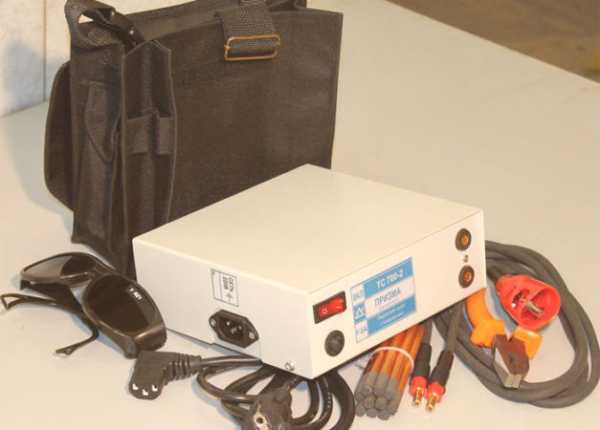

  • аппарат для сварки;
  • ролики;
  • обойма от подшипников;
  • кусочки железа;
  • стальная пластина;
  • часть трубы.

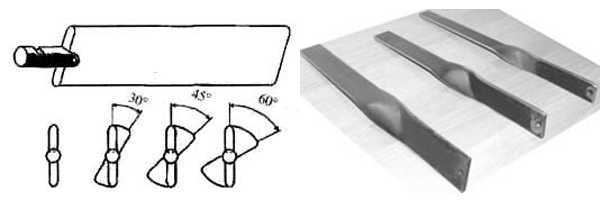

Угол изгиба ножа-оправки.

Неважно, как расположить станок, основной приоритет — удобство работы.

Одной рукой нужно направлять проволоку, а другой вращать ручку станка.

Нужно следить за тем, чтобы спирали не спутывались.

Станок имеет следующие устройства:

  • подающее;
  • натяжное;
  • смазывающее;
  • наматывающее (завивающее).

Промышленное вязальное оборудование послужит хорошей системой подающего механизма проволоки. Проволока легко снимается со стационарной катушки. Стальное основание устройства около 1 кв. м, толщиной 5 мм.

В центре основания располагается стальной штифт длиной примерно 1 м. К штифту приваривается несколько прутов диаметром около 1 см. На самом верху штыря устанавливается подшипник с поводком и кольцом.

Проволоку из подающего устройства пропускают через кольцо и вставляют в натяжной механизм. Система натяжения состоит из роликов и механизма смазывания. Ролики создают необходимое натяжение проволоки.

Натяжное устройство

Каркас выполняется в виде прямоугольного треугольника. Гипотенузой треугольника должна быть стальная пластина длиной 5 мм и шириной 7 см, а две другие стороны делаются из стального уголка. В пластине гипотенузы сделаны специальные отверстия, куда устанавливаются ролики. Винт помогает менять расстояние между ними. Таких дырочек желательно сделать около 30, это создаст необходимое натяжение проволоки.

Смазывающее устройство

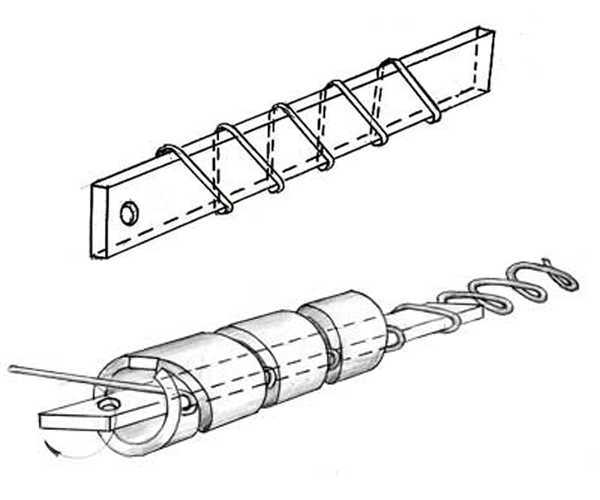

Инструмент для формирования спирали.

Смазывающее устройство необходимо устанавливать на пластину с роликами. Его можно сделать из насоса для велосипеда.

Нужно прикрепить насос к пластине так, чтобы дно было наверху. Донышко необходимо отрезать. При этом крышка насоса должна легко надеваться на корпус, закрепляя в нем пробку войлока.

Пробку нужно разрезать, чтобы через нее легко проходили узелки на проволоке. В сам насос заливается машинное масло.

Чтобы стенка насоса не повреждалась во время работы станка, необходимо следить, чтобы проволока входила в трубку, не касаясь края.

Для надежности можно укрепить края более прочным материалом, например, установить обойму от подшипника.

Наматывающее устройство

Необходимо, чтобы станок формировал хорошую спираль, поэтому наматывающий механизм является главной его частью. Это устройство состоит из трубы с прорезью в форме спирали и специального ножа.

Размеры трубы со спиральным пазом.

Они создают необходимый размер ячеек сетки. Эти детали очень быстро изнашиваются, поэтому для производства сетки лучше брать детали из более прочных металлов. Витки спирали создаются при повороте ножа, а труба создает расстояние между ними.

Если взять трубу диаметром 4 см, то шаг спирали будет в 1,75 раза больше, это будет равно 7 см. Для создания прорези на трубе нужно взять бумагу длиной около полуметра и шириной 7 см, смазать клеем и аккуратно намотать на трубу, оставляя при этом зазор 4 мм. На всю длину должно получиться не менее 3 витков. Остается только сделать разрезы по линии зазора, а края обработать шлифовальной бумагой. Вместо трубы с прорезями можно приобрести винтовую втулку.

Для того чтобы закончить создание устройства, необходимо подобрать уголок из стали с полками по 2 см. Уголок нужно разрезать на две части, равные длине трубы. Уголки привариваются к трубе с двух сторон. Вся конструкция крепится к основанию с отверстиями, чтобы ее удобно было прикреплять к столу.

Можно создать несколько наматывающих устройств с разным шагом ячеек.

Для удобства работы на станке прекращать завивание желательно тогда, когда конец проволоки еще остается в наматывающем устройстве. Иначе вставлять проволоку придется заново. Это довольно сложный процесс: нужно загнуть ее конец, зацепив им нож, а затем потихоньку провернуть, вставив конец в прорезь трубы. При этом проволоку нужно прижимать отверткой, чтобы ее не закусило. Помогать отверткой необходимо до того, момента, как проволока не появится с другой стороны станка.

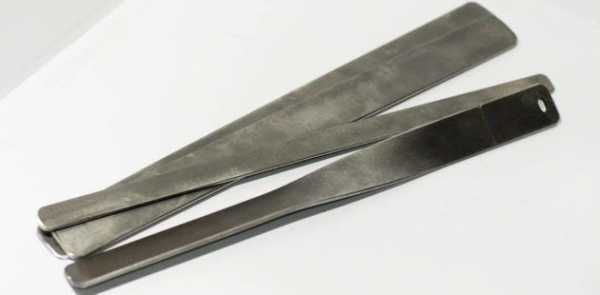

Нож для навивания проволоки

Для мягкой проволоки потребуется плоский нож, а для более жесткой у ножа должен быть большой угол закручивания.

Нож для жесткой проволоки нужно делать из прочных металлов, а для плоского ножа подойдет любой. Нож должен точно подходить по размерам трубы, чтобы не оставалось зазоров. Это может привести к заклиниванию механизма. Однако нож должен вращаться в трубе без затруднений. Для закрученного ножа нужно брать пластину шире нужного размера на 1-2 мм. Ее зажимают вертикально в тисках, нагревают и поворачивают верхнюю часть до необходимого предела. Незакрученные части отрезают, прикрепляют хвостовик, а потом корректируют необходимую ширину. Часть ножа возле хвостовика закаливают, а остальное шлифуют.

При производстве сетки останавливать станок нужно, когда нож располагается вертикально.

{reklama2}

А правильному положению спиралей при соединении способствует положение нижней проволоки в нужном направлении, при помощи доски стола для монтажа.

Упругую проволоку можно отжечь, чтобы она стала более послушной. Но для этого требуются особые навыки, иначе по всей длине может получиться разная жесткость.

Нужно не забывать менять нож, если после работы с жесткой проволокой приходится завивать менее жесткую. Также длина шага у них будет разная, поэтому нужно вкручивать спираль более аккуратно.

Монтажный стол и его использование

Прежде чем начинать работу, рекомендуется проверить устройство навивания. Один конец проволоки вставляют в устройство и прокручивают несколько раз. В результате должна получиться спираль с хорошей формой ячеек. Чтобы проверить ровность ячеек, нужно посмотреть в подвешенном состоянии. Если заметны выступы в разные стороны, то это можно отрегулировать при помощи роликов.

Для изготовления сетки рабицы необходимо вывести проволоку с подающего механизма через кольцо и пропустить через натяжное устройство, направив ее в наматывающий механизм, создавая новую спираль.

Подобрав правильное расположение роликов, нужно добиться того, чтобы спираль выходила плоской.

В монтажном столе нужно отодвинуть специальную доску, вставив в открывшееся пространство спираль так, чтобы левый виток сцеплялся с первым витком другой спирали. После этого можно включать установку. Когда спирали сплетутся, нужно отделить спираль необходимой длины и, сцепив их витки, снова включить установку.

Если использовать крупную клетку для плетения сетки рабицы, то можно создать до 100 м рабицы в день. Если произведено много спиралей, а в сетке нет необходимости, то можно просто аккуратно сложить их, не сплетая полотно. Они не займут много места, а в будущем можно из них сплести сетку рабицу разной длины, обрезая и соединяя в необходимых местах.

Оцените статью:

(Нет голосов) Загрузка...

moidomkrepost.ru

Обзор конструкции ручного станка по изготовлению сетки рабицы

Сетка рабица считается по-настоящему универсальным строительным материалом. Она применяется при возведении зданий, для формирования ограждений, а также в ландшафтном дизайне. Для экономии средств можно сделать станок по изготовлению сетки рабицы своими руками.

Выбор формы и материала изготовления для сетки-рабицы

Она представляет собой несколько заготовок из проволоки определенной формы, сплетенных друг с другом. В качестве основного материала используется оцинкованная или черная сталь. Диаметр проволоки может быть от 0,5 до 2 мм в зависимости от модели. Также учитываются эксплуатационные свойства.

Для производства сетки рабицы своими руками необходимо заранее выбрать форму ячеек. Она зависит от области применения, а также требуемых технических характеристик. В настоящее время приняты две формы ячеек:

  • ромбическая. Проволоки располагаются под углом 60 градусов относительно друг друга;
  • квадратная. Характеризуется прямыми углами относительно соединительных элементов.

Также заранее необходимо выбрать оптимальную высоту. Примечательно, что станок не будет влиять на этот параметр. Но от него зависит форма ячеек. Высота может варьироваться от 0,5 до 2 м, однако нужно учитывать жесткость конструкции. Если она будет использоваться в качестве ограждения — высота обычно будет составлять 1,5 м.

Оптимальная длина рулона сетки рабицы, сделанной своими руками, обычно равна 5 м. Это позволит выполнить монтаж материала без повышения трудоемкости работ.

Этапы производства станка для сетки рабицы

Для производства станка своими руками необходимо минимум навыков и небольшое количество инструментов. Важно правильно составить чертежи. Для этого сначала проводится ревизия подручного материала, а затем на основе полученных данных формируется схема изготовления оборудования.

На первом этапе необходимо ознакомиться с общей технологией. Она заключается в контролируемой деформации стальной проволоки для дальнейшего плетения. Технологически это осуществляется в два этапа. Сначала происходит выравнивание заготовки, а затем с помощью специального блока — изгиб проволоки под определенным углом.

Для осуществления этих процессов оборудование по производству сетки рабицы своими руками должно включать в себя следующие конструктивные компоненты:

  • выравниватель для проволоки. Он состоит из трех небольших валов. Крайние служат опорой, а находящийся посередине предназначен для выравнивания заготовки. Его положения должны регулироваться относительно других валов. Блок изготавливается отдельно от основного станка;
  • самодельный станок для формирования конструктивных элементов. Он состоит из трубы диаметром 60 мм, внутри которой располагается пластина. К одной ее части с помощью сварки крепится ручка. На поверхности трубы формируются угловые спиральные реза, расстояние между которыми определит будущие габариты ячейки. Обычно она составляет 5-7 см.

Для повышения производительности блок для деформации проволоки должен иметь платформу. Чаще всего для этого используют стальную пластину, габариты которой превышают диаметр трубы на 2-3 см. В ней сверлятся отверстия для крепления на рабочий стол.

Дополнительно на выравнивателе устанавливается блок подачи смазывающей жидкости. Она необходима для снижения вероятности появления брака.

Если же необходимо увеличить скорость изготовления — вместо ручного привода устанавливается электродвигатель. Однако для него необходимо продумать механизм для снижения оборотов.

Рекомендации по изготовлению сетки-рабицы

После формирования заготовок из стальной проволоки определенной формы необходимо их соединить в единую конструкцию. Для этого рекомендуется придерживаться принятой технологической схемы. Она во многом схожа с аналогичным производственным процессом, но адаптирована для ручного труда.

Первый отрезок крепится на деревянной поверхности с помощью саморезов или скоб. Следующая заготовка вплетается в первый ряд. На этом этапе важно контролировать общую высоту. По такому же принципу происходит формирование всего рулона. Если в качестве основного материала изготовления использовался черный металл – после монтажа необходимо покрасить поверхность.  Для нержавеющей проволоки это делать не нужно.

Для уменьшения трудоемкости работ в конструкции трубы можно установить отрезное устройство. Это актуально в тех случаях, если используется стальная проволока большого диаметра. В качестве альтернативы можно рассматривать применение ножниц по металлу. Однако они могут не справиться с поставленной задачей, если диаметр проволоки будет более 1,5 мм.

В видеоматериале подробно описывается конструкция станка для изготовления сетки рабицы своими руками:

stanokgid.ru

Изготовление сетки рабицы своими руками

Изготовление сетки рабицы в домашних условиях. Самодельный станок для изготовления сетки рабицы: фото, видео.

Сетку рабицу можно изготовить в домашних условиях с помощью простого самодельного станка и металлической проволоки.

В продаже имеются недорогие ручные станки, но такой станок можно изготовить самостоятельно, конструкция у него не сложная.

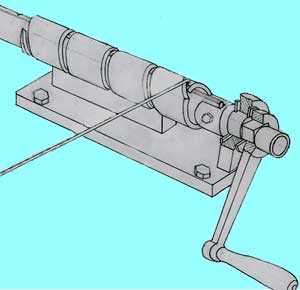

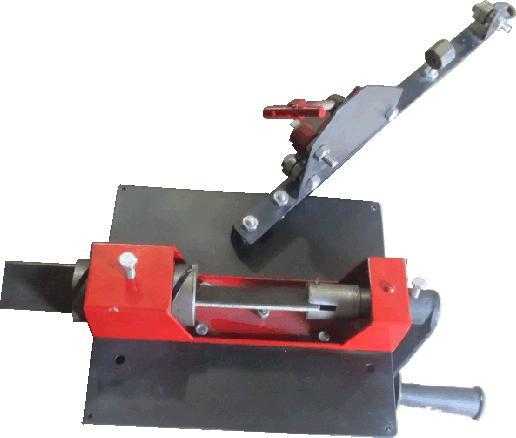

Ручной станок для изготовления сетки рабицы.

Схема самодельного станка для сетки рабицы.

Ручной станок для рабицы состоит из таких деталей:

  • Основание.
  • Шнек — труба со сквозным пазом в виде спирали.
  • Нож – пластина для накрутки витков.
  • Вал с рукояткой.
  • Механизм с роликами для натяжки проволоки.

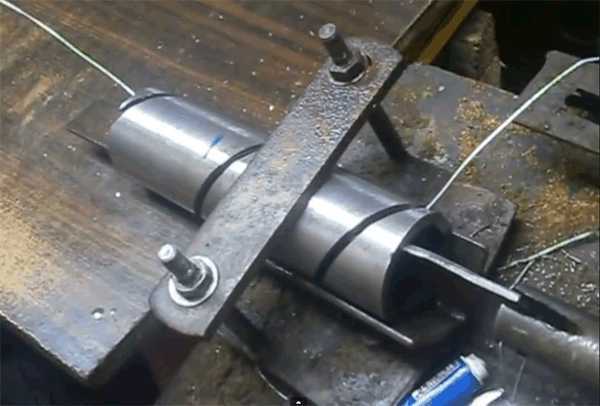

Основные детали станка – шнек и нож пластина с их помощью и завивается проволока в пружину. Размер ножа соответствует размеру витков проволоки, а шнек делает расстояние между витками – шаг.

Шнек изготовляется из стальной трубы, на которой с помощью токарного станка вырезается сквозная прорезь в виде спирали.

Нож пластина крепится к валу с рукояткой для врашения, если проволока для вязания сетки будет использоваться мягкая, то используется плоский нож, если жёсткая, то нож нужно выгнуть вокруг своёй оси, чем жёстче проволока, тем больше угол изгиба.

Проволока на станок подаётся под натяжкой через систему роликов.

Для изготовления рабицы можно использовать обычную стальную проволоку, с оцинкованным или полимерным покрытием. Сетка из стальной проволоки без покрытия под воздействием атмосферных осадков начнёт быстро ржаветь, поэтому её нужно сразу красить краской. Практичней использовать уже оцинкованную проволоку, она хоть и дороже, но не требует дополнительной обработки краской. Проволока с полимерным покрытием также применяется для изготовления сетки, но имеет сравнительно высокую стоимость.

Изготовление сетки рабицы своими руками.

Технология изготовления сетки рабицы довольно проста, станок крептся к столу, моток с проволокой укладывается возле станка, конец проволоки проводится через натяжные ролики и вставляется в механизм навивки.

Ручкой вращаем механизм, на выходе шнека получается уже изогнутая проволока. Прокручиваем механизм до тех пор пока не получим нужную длину заготовки сетки, отрезаем проволоку кусачками.

Далее кусок проволоки из станка вставляем в петлю предыдущей заготовки. Вращаем рукоять станка, новая заготовка вкручивается в петли предыдущей заготовки, опять отрезаем заготовку. Продолжаем наращивать полотно сетки таким способом до нужной длины.

По мере наращивания заготовок из проволоки получается полотно из сетки, необходимой длинны. Концы проволоки на сетке по краям нужно загнуть пассатижами.

С помощью такого самодельного станка можно изготовить сетку рабицу для ограждения приусадебного участка, изготовления вольеров для птицы, домашних животных, можно изготовлять сетку на продажу под заказ. Станок можно усовершенствовать, подключить электродвигатель и производительность будет намного выше.

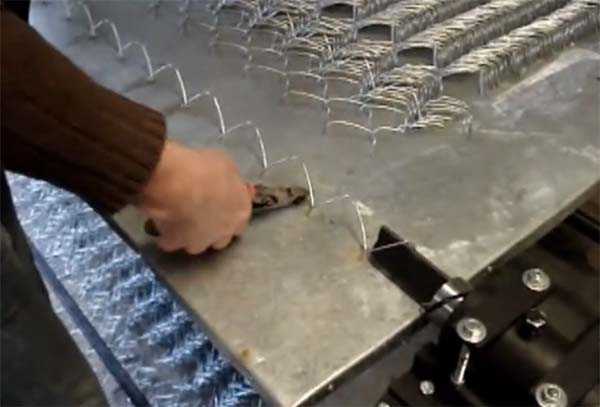

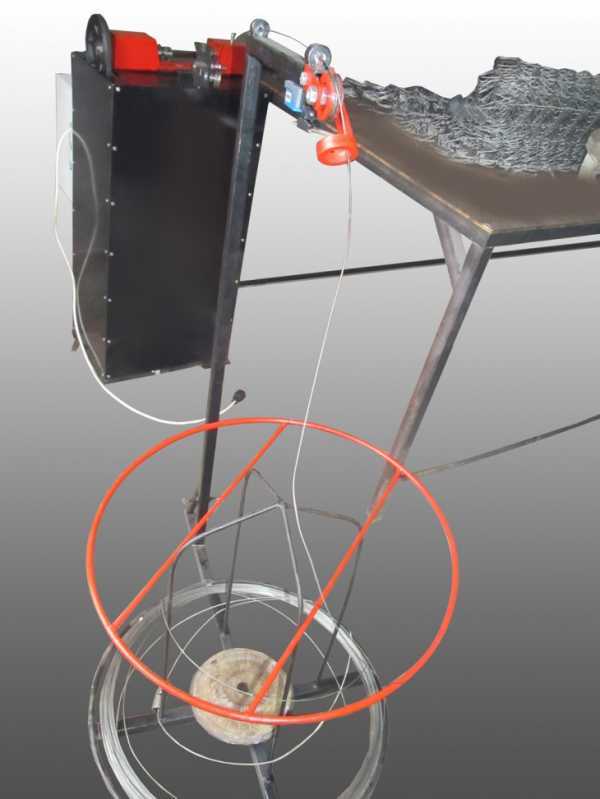

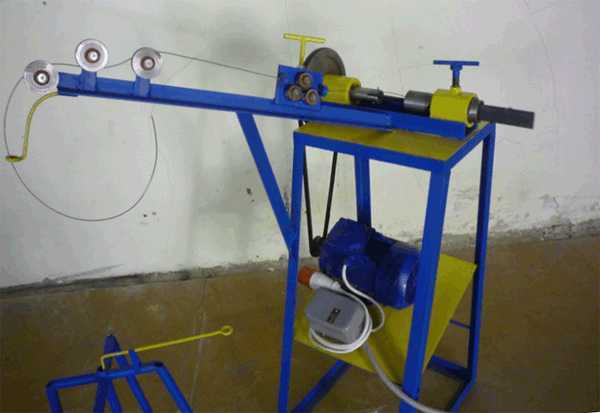

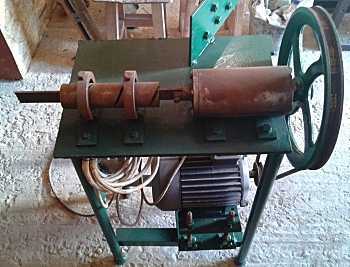

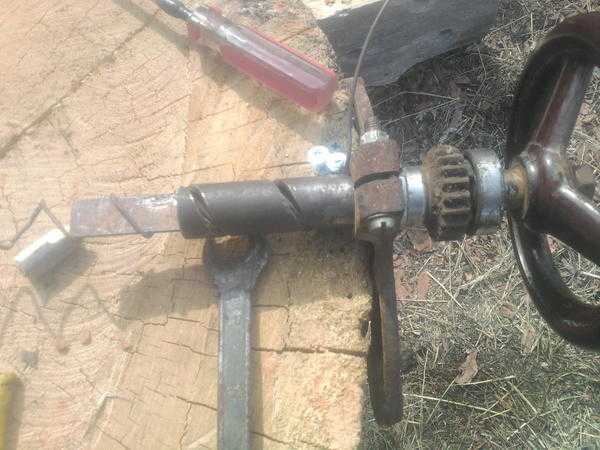

На фото станок работающий по такому принципу, но оборудованный электродвигателем.

Советы начинающим вязальщикам рабицы.

Изготовление сетки рабицы, самодельный станок видео.

(Пока оценок нет) Загрузка...

sam-stroitel.com

Удобный станок для производства сетки рабица

Сетка рабица — удобный, практичный материал, который используется для разных хозяйственных нужд. Одно из основных направлений ее использования — ограждение территории.

Материал прост и удобен в эксплуатации, при правильном монтаже может прослужить не одно десятилетие. Использование ограждения из сетки позволяет обеспечить на участке достаточное проветривание и проникновение солнечного света.

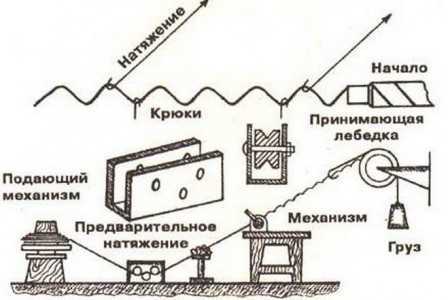

Схема механизма натяжения для плетения сетки рабица. Рабочий стол располагают так, чтобы натянутая под углом проволока поступала наверх на принимающий барабан.

Преимущества сетки перед другими материалами

Сетка в качестве ограждения экономически выгоднее, чем, например, штакетник, который требует к себе постоянного внимания. К тому же владельцу участка вполне под силу изготовить ее самому. Технология производства сетки довольно проста, для этого будет нужно сделать несложный станок. Сетка рабица имеет преимущества перед другими материалами, которые делаются из проволоки: ее изготовление не требует точечной сварки. Для домашних нужд потребуются небольшие объемы, поэтому можно использовать станок без электрического привода, который просто сделать своими руками.

Удобный станок, чтобы делать сетку

Схема гибочного станка: А — Общий видстанка в сборе, Б — труба со сквозным спиралевидным пазом, В — вал,

Г — опора, Д — стальной уголок, Е — вид на сварку, Ж — нож-оправка, З — Плита основания.

Чтобы начать на своем участке производство сетки своими руками, необходимо приготовить проволоку и станок. Суть его работы состоит в том, что формируются спирали из проволоки. Для этого понадобится механизм для натяжки, чтобы проволока сильно не закручивалась. Если готовая спираль будет сильно скручена, то ее окажется тяжело вплетать в основное полотно, и сетка будет иметь неровный вид. В процессе производства проволока будет сильно деформироваться и тереться о рабочие детали. Обязательно надо постоянно смазывать станок, например, машинным маслом. Чтобы сделать станок своими руками, понадобится:

  1. Отрезок трубы.
  2. Пластина.
  3. Отрезки разного металла.
  4. Обоймы от подшипников.
  5. Ролики.
  6. Сварочный аппарат.
  7. Болгарка.
  8. Металлические уголки.
  9. Веревка и мел.
  10. Напильник.
  11. Наждачная бумага.

Расположение основных частей станка может быть иным, главное, чтобы было удобно одной рукой вращать рукоятку, а другой направлять вплетаемую спираль.

Самая главная деталь в станке — блок навивки, в который входят шнек (винтовая втулка) и нож, служащий для завивания проволоки в пружину. От этих деталей будет зависеть размер ячейки будущей сетки рабица. Они больше всего подвержены износу, поэтому материал для их изготовления необходимо выбирать очень прочный. При вращении ножа получаются витки необходимого размера, а шнек формирует расстояние между витками (шаг). Пластина для навивки — это плоская стальная полоса. На одном из концов у нее должно быть отверстие, чтобы прикрепить ее к вращающейся рукоятке.

Шнек — это каленая стальная труба, на которой есть спиралевидная прорезь. Чтобы вырезать паз, необходимо намотать спиралью на трубу веревку и обрисовать ее мелом. Затем вырезать паз при помощи болгарки. Места пропила должны быть обработаны напильником и зашлифованы наждачной бумагой. Длина трубы должна быть такой, чтобы в ней укладывалось минимум три полных витка полосы. Если сделать это своими руками трудно, то можно приобрести готовую винтовую втулку. Расстояние между трубой и ножом должно быть минимальным, не более 1 мм, чтобы проволоку не закусывало. Но в то же время нож должен свободно вращаться в трубе, и его конец должен выходить из трубы на 10-20 мм.

Схема станка для производства сетки рабица: 1 — Нож, 2 — Опора, 3 — Вал, 4 — Труба, 5 — Основание, 6 — Уголок.

Чтобы проволока хорошо скользила, необходимо все пазы и углы максимально закруглить и смазать. Осталось подготовить уголок, вырезать из него два отрезка, длина которых такая же, как и у трубы. Уголки приварить к трубе, как бы положив ее между ними. Затем вся конструкция крепится к основанию, в котором есть отверстия, чтобы прикрутить его к рабочему столу. Станок надо установить так, чтобы было удобно вращать рукоятку и одновременно направлять вплетаемую спираль. Нельзя допускать спутывания проволоки в процессе производства. В середину мотка можно поставить кусок трубы и подвесить груз на конец проволоки, чтобы она не кольцевалась. Затем провести конец через натяжные ролики. Расстояние между ними выставляется при помощи винта.

Перед началом работ провести проверку. Для этого конец проволоки вставить в механизм навивки и прокрутить несколько раз. На выходе должна получиться ровная строка с правильной формой ячеек. Ровность можно проверить, если посмотреть на нее вдоль на весу. Если заметны выступы вправо или влево, то следует отрегулировать натяжные ролики. Когда получаются ровные проволочные строки, можно накручивать спирали, чтобы в конечном итоге получилась сетка рабица. Такой простой станок каждый владелец участка может сделать сам с минимальными затратами.

http://zavorota.ru/www.youtube.com/watch?v=b51siMFgvZM

Модернизация станка

Многие пользователи стараются усовершенствовать станок, который сделали своими руками. К нему подключают электрический привод и элементы автоматики. Например, во время изготовления сетки рабица можно легко сбиться с подсчета количества витков. Чтобы этого не произошло, нужно установить контроллер, который будет вести подсчет и отключать систему от двигателя, используя передаточный механизм. Можно реализовать еще одну идею. Сделать возвышение на столе, на которое установить трубу. Через нее перебросить полотно сетки и подвесить грузы, чтобы она не сдвигалась. Как только будет вплетена очередная строчка, грузы переместить, а сетку сдвинуть под новую спираль.

Поделитесь полезной статьей:

2014 - Zavorota.ru Все про ворота и заборы

  • Реклама на сайте
  • Мы в Google+
  • Карта сайта

© Все права защищены

Top

zavorota.ru

i-perf.ru

Станок для плетения сетки рабица своими руками » Полезные самоделки

Изгородь из металлической сетки лучше любого деревянного штакетника. И служит дольше, и не затеняет растения. Столбы для ее установки могут быть любые: стальные или асбоцементные, железобетонные или, на худой конец, деревянные. Впрочем, железобетонные столбы нетрудно изготовить самим. Формой для них послужит асбоцементная труба. А чтобы бетон не приставал к стенкам, изнутри ее промасливают. В бетоне же заранее следует проделать отверстия для установки анкерных болтов и крепления проволоки . Ведь, когда бетон затвердеет, выдолбить их будет очень трудно.

А теперь приступим к самому хлопотному делу - изготовлению проволочной сетки. Наиболее распространенные размеры ячеек 80х80, 60х60 и 45х45 мм. На рисунке 1 показано устройство нехитрого приспособления, которое облегчит нам работу. Оно рассчитано на ячейку 80х80 мм. Проволоку, чтобы не спуталась, концентрическими кругами накидывают на подающий барабан - перевернутое ведро, поставленное на широкую доску. Положение ведра фиксируют грузом. С барабана проволока подается на отрезок стального швеллера, на котором установлены три ролика. Изменяя положение центрального из них, регулируют силу натяжения проволоки. А чтобы ролики легче вращались, на болты, служащие осями, с обеих сторон надевают ограничительные шайбы толщиной 1-1,5 мм.

Подготовленную к плетению проволоку протирают тряпкой, обильно смоченной машинным маслом, и направляют в гибочный станок, установленный на ровной стальной плите. Длина плиты соответствует высоте сетки. Крепится она к прочному рабочему столу.

Сам станок (рис. 1) представляет собой толстостенную стальную трубу, в которой вращается нож из твердой полосовой стали. В трубе вырезан 4 - 5-миллиметровый спиралевидный паз под углом 45 градусов к оси. На расстоянии 5 ом от края трубы паз заканчивается круглым отверстием. Труба

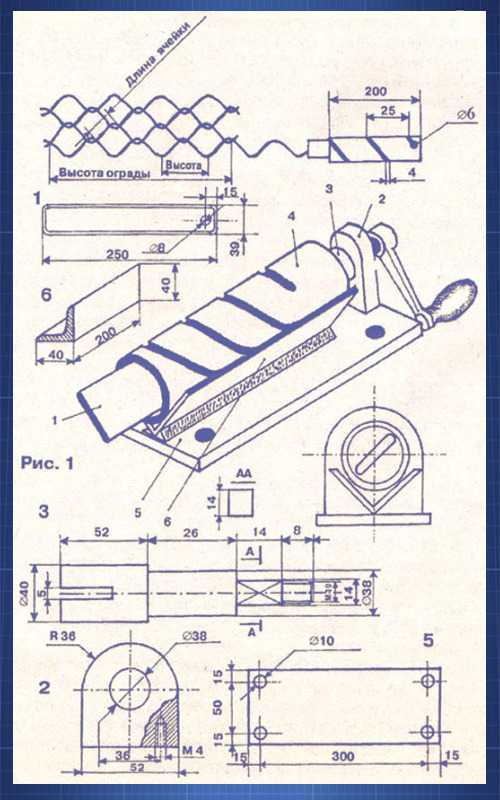

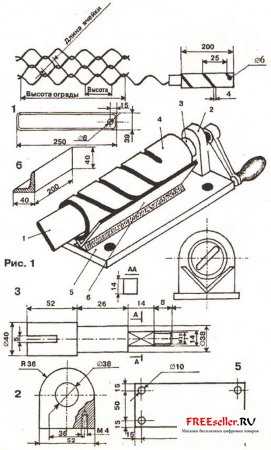

Рис. 1 Станок для плетения сетки рабица: 1 - нож; 2 - опора; 3- вал; 4 - труба; 5 - основание; 6 - уголок.


Вал должен свободно вращаться, а зазор между стенками трубы и ножом составлять 0,5-1 мы.
Рабочий стол располагают так, чтобы натянутая под углом проволока поступала наверх на принимающий барабан. Это может быть стойка, к которой прикреплен деревянный вал или жердь (рис. 2).

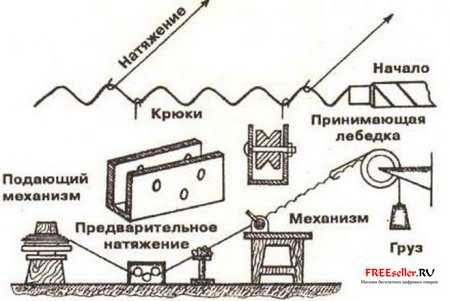

Рис. 2 Схема механизма натяжения для плетения сетки рабица.


Операцию плетения выполняют в такой последовательно.

Конец проволоки сгибают в форме крюка на половину длины ячейки, протягивают проволоку сквозь паз трубы и прикрепляют к ребру ножа. Затем вращают рукоятку до тех пор, пока проволока не приобретет волнообразную форму. Вышедшую из станка 1, волнообразную заготовку разрезают на отрезки длиной, равной высоте ограды плюс половина высоты ячейки, и переплетают на рабочем столе. Готовую сетку наматывают на вал принимающего барабана. Наиболее подходящий материал для плетения сетки - мягкая проволока диаметром 2,2 мм. Учтите, что из отрезка 1,45 м ровной проволоки получается 1 м волнистой. А значит, для изготовления сетки с ячейкой 80х80 мм потребуется моток проволоки длиной 36,35 м (25 отрезков по 1 м).

Перед тем как натягивать сетку, состыкуйте между собой отдельные куски (рис. 3). Проще всего это сделать, вывинтив крайнюю проволоку. Приложив друг к другу торцы кусков, соедините их вынутой проволокой. Никаких следов при этом не будет заметно. Есть и другой способ: торцы соединяют отрезком прямой проволоки, пронизывая им ячейки, как спицей (рис. 3). Но и в том и в другом случае проволоку лучше разделить на две части и соединять куски с двух сторон. Ведь протянуть проволоку на половину ширины сетки гораздо легче.

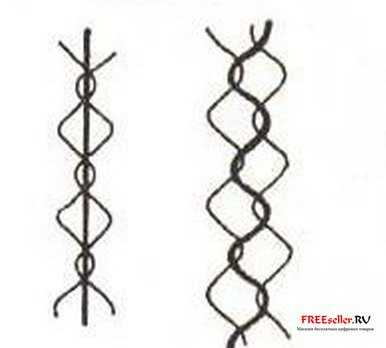

Рис. 3 Схема стыкования проволоки до плетения сетки рабица.




Когда сетка соединена, ее можно подвешивать к столбам. Если на них смонтированы деревянные поперечины, операция не представляет труда: сетку слегка натягивают и прибивают гвоздями. Неподготовленные столбы требуют сильного натяжения.

Выполняется оно так. Сквозь крайние ячейки пропускается стальной стержень. К нему привязывается трос, и с его помощью натягивают сетку. На рис. 4 приведены несколько приспособлений для этой операции. Проще всего использовать рычаг - длинную крепкую жердь, один конец которой, чтобы не скользил, опущен в ямку, а другой тянут веревками. Можно применить резьбовую натяжную муфту или лучок, закрутив крепкую двойную веревку или трос. Но при этом надо иметь опору, за что можно было бы зацепить лучок или муфту: дерево, столб или стену здания. А самое простое - вкопать в землю бревно.

Рис. 4 Приспособления для предварительной стыковки проволоки для сетки рабица.

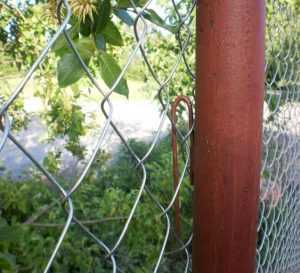

К столбам сетку крепят проволокой или болтами с шайбой большого диаметра. Последнее крепление, конечно, надежней и аккуратней. Завершает работу окраска. Работать удобнее вдвоем, стоя по обе стороны изгороди. Каждый красит свою сторону, помогая другу прокрашивать переплетения - самые труднодоступные места. Пользоваться лучше кистью, малярный валик переплетения не прокрасит.

И здесь не жалейте времени. Ведь от того, насколько качественно сетка прокрашена, зависит срок ее службы.
Словом, добросовестная работа окупается с лихвой.



А. Миронов

www.freeseller.ru

Можно ли сделать сетку рабицу своими руками, если да, то как?

Сетка рабица очень удобный материал и изготовить ее в домашних условиях очень просто (особенно, если набить руку). Однако, есть одно НО, самому изгибать проволоку очень сложно, затраты времени и сил того не стоят (пробовал, не понравилось). Тут есть два варианта:

1) купить станок для производства сетки рабица

Станки эти недорогие, существуют различные рармеры и производительность станков. При помощи насадок можно регулировать размер ячеек сетки. Покупаем станок, проволоку, пользуемся и радуемся результатами.

2) изготовить станок самостоятельно

Данный раздел нас интересует больше, поэтому остановимся на нем более подробно. Сам процесс изготовления навивочного станка будет достаточно прост, при условии, что Вы уже делали ранее подобные изделия, освоили необходимые инструменты, так сказать набили руку. Иначе, придется постараться. Помимо вышесказанного, стоит задуматься, а нужен ли Вам станок, если, к примеру, у Вас нет необходимых мощностей для производства необходимых комплектующих для станка, тогда ведь нужно будет купить необходимый инструментарий, а это расходы. Тогда, возможно лучше обратить внимание на пункт номер 1. В любом случае, ниже представлена схема для изготовления нашего станка (схема примерная, допускаются некие модификации).

Как видите, главное правильно изготовить комплектующие. Одним из основных элементов является шнек.

От того, насколько точно получится сделать пазы в шнеке, зависит его работоспособность. Как вариант разметки паза, могу предложить испачкать краской нить и приложить ее к трубке, таким образом, получим точную разметку.

В итоге должно получиться что-то подобное:

www.remotvet.ru

Станок для изготовления сетки рабицы своими руками чертежи

Главная » Станок » Станок для изготовления сетки рабицы своими руками чертежи

Станок для изготовления сетки рабицы своими руками – схема

Производство сетки рабицы – это самый простой бизнес для домашних условий. Данная бизнес идея требует небольших вложений финансовых средств. Организовать прибыльное производство сетки рабицы в домашних условиях можно с помощью оборудования сделанного своими руками (ниже описаны чертежи). Со временем можно приобрести готовые автоматические станки. Технология производства ода из самых простых. Начинайте заниматься собственным производством в три шага:

  1. Приобрести проволоку.
  2. С помощью станка выплести рулон рабицы.
  3. Продать продукт по рыночной стоимости.

Рентабельность бизнеса от 70%. Сетка рабица относится к строительным материалам, а значит, обладает сезонностью активных продаж (6 месяцев) и постоянным спросом. Заменить ее в хозяйстве более дешевым материалом для ограждений – невозможно. Рассмотрим более детально все этапы организации самого простого домашнего бизнеса.

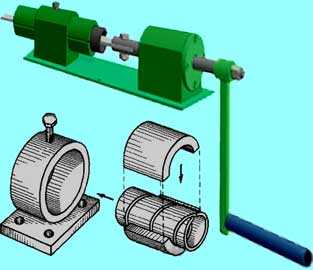

Ручной станок для плетения сетки рабицы своими руками

Делаем станок для сетки рабицы своими руками. Чтобы понять принцип работы навивочных станков сначала проанализируем конструктивные особенности готового изделия.

Как сделать сетку рабицу своими руками в домашних условиях? Сетка рабица представляет собой цепочку пружин. Каждая отдельная строчка сетке рабице имеет форму овальной пружины, если смотреть на нее сверху (с торцевой стороны). В процессе формирования пружины из проволоки одновременно происходит вторая операция вплетения ее в предыдущую пружину. Таким образом, плетется целое полотно. Такой простой принцип действия станка при производстве, позволяет изготавливать сетку рабицу высокого качества в домашних условиях. Единственным ограничением является производительность, которая находится на удовлетворительном уровне.

Для формирования овальных пружин из проволоки необходимо изготовить навивочную основу из прочной стали. А также винтовую гильзу, которая задает одинаковый шаг витков. Вместе эти две детали образуют спиральное навивочное устройство являющиеся основой принципа действия станка. Навивочную планку изготовить довольно легко, как показано на рисунке Рис3. А гильза представляет собой более сложную деталь. Ее следует изготовить из металлической трубы с внешним диаметром 55мм. Вдоль всей трубы необходимо выточить на токарном станке спиралевидный паз под углом 45 градусов. Шаг паза 72мм. ширина канала в пазе 7мм. Теперь следует правильно соединить эти две детали, помещая навивочную основу внутрь гильзы со спиральным каналом. Чтобы планка свободно вращалась внутри гильзы необходимо точно сопоставить их центры осей. Добиться решения данной задачи поможет изготовление подставки и стойки. Гильза соединяется с подставкой сварочным швом. А планка со стойкой соединена шарнирно, как показано на рисунке. К шарниру подключена ручка или шкив для пасовой передачи от электродвигателя.

Станок закрепляется на столе так, чтобы длина стола была не короче длины витков. Вращая навивочную основу (планку) на нее наматывается проволока с правильными изгибами и шагом витка, который обеспечивает спиралевидный канал в гильзе. Проволока перемещается вдоль планки и вращаясь вплетается в предыдущий виток. После достижения определенной длины откусывается ножницами для метала. Далее процесс циклически повторяется, пока не образуется полотно необходимой длины рулона.

Чтобы изготовить данное устройство не нужны чертежи достаточно посмотреть на схематическое представления принципа действия. А размеры узлов зависят от желаемых размеров ячеек в готовой продукции.

Спрос на сетку рабицу

Сетка рабица всегда востребована на рынке строительных материалов. Конечно ее спрос чувствительный к сезонности. Но в период с апреля по октябрь сбыт сетки рыбицы отличается хорошей стабильностью. По маркетинговым анализам строительных материалов, сетку рабицу в 85% случаях покупают для сооружения различных видов ограждения. Например:

  • ограждение на строительных объектах и дачных участках;

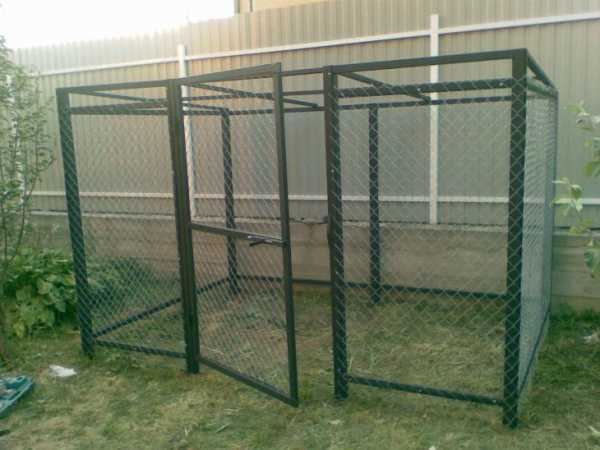

  • возведение вольеров для сельскохозяйственных видов птиц и животных;
  • изготовление сапеток для хранения сена и некоторых видов кормов или дров.

10% потребностей относятся к строительству. Например:

  • армирование для штукатурных работ;
  • защита трубопроводов;
  • укрепление рельефных уклонов.

Остальные 5% используют в других менее популярных целях.

Цена сетки формируется в зависимости от определенных условий:

  1. Конструктивной особенности: диаметр сечения проволоки; размер и форма ячеек.
  2. Тип расходных материалов: оцинкованный металл; нержавейка; алюминий; с полимерным покрытием; обычный низкоуглеродистый металл.
  3. Размер рулона (длина высота).

Выше описанные факторы ценообразования определяют ассортимент производимой продукции. Например, сеткой рабицей с полимерным покрытием сегодня легко привлечь покупателей. Шире ассортимент = больше продаж.

Рентабельность производства сетки рабицы

Рентабельность домашнего бизнеса по производству сетки рабицы на привлекательном уровне для инвестирования. Розничная стоимость стандартного рулона рабицы (10 x 1,5 м.) из толщенной оцинкованной проволоки 1,6 мм и сечением ячеек 55x 55мм составляет 17$. 1 кг оцинкованной проволоки 1,6 в закупке обойдется 1$. Ее расход на производство следует вычислять по следующей формуле: (13,40 * D2)/A = Xкг/1м2. Значение показателей:

  • 13,40 кг/мм – константа;
  • D – диаметр проволоки в мм;
  • А – диаметр ячейки в мм;
  • X – кг в 1 м2 полотна.

То есть: (13,40*1,6?) /55 = 0,62 кг. В рулоне у нас 15м2, а значит 0,62 * 15 = 9,3$ – себестоимость 1-го рулона. Теперь не сложно посчитать прибыль 17$ - 9,3 = 7,7$ с одного стандартного рулона оцинкованной сетки.

Преимущества производства сетки рабицы в домашних условиях

Данная бизнес-идея идеально подходит для организации домашнего производства благодаря целому ряду причин. Бизнес с небольшими вложениями определен следующими факторами:

  • Станок обладает не сложной конструкцией и можно изготовить своими руками.
  • Стоимость расходных материалов (проволоки, смазки) также весьма доступна для реализации первых продаж. Дальше бизнес следует развивать, инвестируя в него заработанные средства.
  • Не требуется больших площадей при организации производства. Сетка сматывается в рулоны и не занимает много места.
  • Средняя производительность. Это редкая степень производительности для домашнего бизнеса. За 1 час новичку под силу произвести 2 стандартных рулона рабицы.

Также следует отметить, что при таких комфортных условиях для создания бизнеса его рентабельность сохраняется на неплохом уровне. На рынке строительных материалов можно встретить пластиковую сетку рыбицу. Но пластик не составит большую конкуренцию металлическому ограждению. Ведь в 85% случаях ее используют для ограждений. В то время как пластиковая сетка рабица обладает своими недостатками для оградительного предназначения:

  • более высокая стоимость;
  • низкая прочность;
  • нулевая пожароустойчивость;
  • выгорает на солнце.

Кроме того сетка с полимерным покрытием не уступит многим преимуществам материала пластика. Организация домашнего производства сетки рабицы на самодельном станке, который можно сделать своими руками по чертежам.

Как украсить сетку рабицу своими руками фото

А на десерт несколько оригинальных решений для украшения заборов из сетки. Посмотрите как оригинально можно украсить сетку с помощью: цветной полипропиленовой ленты, закрашенных пластиковых бутылок и коробочек с киндер сюрприза:

Сетку рабицу можно так же использовать в ландшафтном дизайне:

Сферы применения таких сеток значительно выше чем может показаться на первый взгляд. Соответственно данный факт имеет прямое влияние на востребованность товара на строительном рынке.

businessideas.com.ua

Производство сетки рабицы на самодельном станке

Рабица является универсальным материалом. Сетку используют для создания ограждений, заборов. Ее применение не ограничивается только в качестве материала для возведения зданий. Сетка активно применяется в ландшафтном дизайне. Можно использовать ручной станок для изготовления сетки рабицы своими руками. Для экономии денег можно соорудить самодельный станок из подручных средств.

Необходимые инструменты

Для создания ручного аппарата по изготовлению указанного изделия потребуются следующие свои материалы:

  • металл кусками;
  • аппарата для сварки;
  • напильник;
  • ролики;
  • наждачная бумага;
  • подшипниковые обоймы;
  • болгарка;
  • пластина;
  • веревка с мелом;
  • металлический уголок.

Сварочный аппарат

Принцип работы станка заключается в том, что мастер посредством одной руки направляет проволоку, а посредством другой вращает станочную ручку. При сборке важно следить за спиралями. Они не должны спутываться.

Элементы самодельного аппарата

Стандартный ручной аппарат для производства сетки рабицы включает в себя:

  • нож-пластину;
  • устройство для натяжения;
  • основание;
  • вал и рукоятку на нем;
  • шнек.

Нож-пластина

Основные функции в самодельном станке выполняют нож-пластина и шнек. Благодаря этим устройствам металлическая проволока закручивается в виде ячеек. Оба устройства придают нужный размер ячейкам сетки.

При вращении ножа формируются витки требуемого размера. Шнек отвечает за расстояние между получившимися витками.

Базовым материалом для изготовления шнека является труба из стали. В ней делается прорезь в виде спирали. Прорезь можно сделать с помощью токарного станка, для чего необходимо обмотать трубу веревкой в форме спирали, обрисовав ее мелом.

Поверхность трубы необходимо тщательно отшлифовать. Для начала поверхность обрабатывается напильником, а затем наждачной бумагой. Длина трубы должна быть такой, чтобы мастер смог уложить три витка полосы. С целью упрощения процесса возможна покупка готовой винтовой втулки.

Конструкция ножа станка

Нож фиксируется на валу, который оснащается вращательной рукояткой. Отдельное внимание уделяется расстоянию между трубой и ножом. Оно должно составлять 1 мм. Нож в трубе должен иметь свободный ход и выступать на несколько сантиметров.

Углы и пазы перед началом работ рекомендуется тщательно смазать для улучшения скольжения проволоки.

Для трубы вырезаются два уголка. Их длина должна равняться длине трубы. Оба уголка свариваются с трубой по обеим сторонам.

Необходимо осуществить крепление конструкции на основании. В нем потребуется проделать отверстия, через которые станок для сетки рабицы будет фиксироваться к столу.

Функции устройств аппарата

Самодельный станок для изготовления сетки рабицы состоит из четырех устройств:

  • смазывающего;
  • подающего;
  • наматывающего;
  • натяжного.

Смазывающее устройство фиксируется на пластине с роликами. Базой для подобного устройства является велосипедный насос.

Насос крепится на пластину дном кверху. Донышко отрезается, а насосная крышка легко фиксируется на корпусе, крепя в нем пробку. Пробка разрезается, а в насос заливается масло.Края насоса дополнительно укрепляются подшипниковой обоймой.

Станок для производства рабицы включает в себя подающий механизм, за основу для которого берется промышленное вязальное оснащение. В центре основания аппарата фиксируют метровый штифт из стали. К нему приваривают два прута диаметром 10 мм. На верхнем конце штыря крепят подшипник с кольцом и поводком.

Наматывающий механизм представляет собой трубу со специальными спиралевидными прорезями и ножом. Наматывающий механизм формирует нужный размер ячеек.

Натяжной механизм аппарата имеет вид прямоугольного треугольника, в котором:

  • пластина из стали с отверстиями для роликов служит гипотенузой треугольника;
  • остальные стороны изготавливаются из стального уголка.

Для лучшего натяжения рекомендуется сделать порядка 30 отверстий в пластине гипотенузы.

Рекомендации по производству сетки рабицы

Любой станок для плетения сетки рабицы устанавливается на столе так, чтобы его рукоятка могла удобно вращаться.

Во избежание спутывания проволочного материала в процессе изготовления сетки необходимо поместить его на трубу одним концом, а на другом подвесить груз. Конец с грузом проводится через натяжные ролики.

Аппарат для производства сетки рабицы необходимо проверить перед началом работы. Проволоку вставляют в навивочный механизм и прокручивают. На выходе должна получиться строка с ячейками правильной формы. Ровность строки проверяют вдоль на весу. При явных неровностях строки потребуется дополнительная регулировка роликов станка.

Значение имеет выбор проволочного материала. Чаще применяют проволоку из стали, имеющую полимерное или оцинкованное покрытие.

Обычная стальная проволока нуждается в покраске, поскольку под воздействием дождей она быстро ржавеет. Оцинкованная стоит дороже, но уже имеет необходимую защиту от ржавчины. Полимерная имеет применение в качестве основы для сетки рабицы, но отличается высокой ценой.

Мягкость проволоки влияет на вид применяемого ножа. Если предполагается плести сетку рабицу из мягкой проволоки, то берется плоский нож. Жесткая требует применения ножа, выгнутого вокруг своей оси. Жесткая проволока требует большего угла изгиба.

Технология плетения

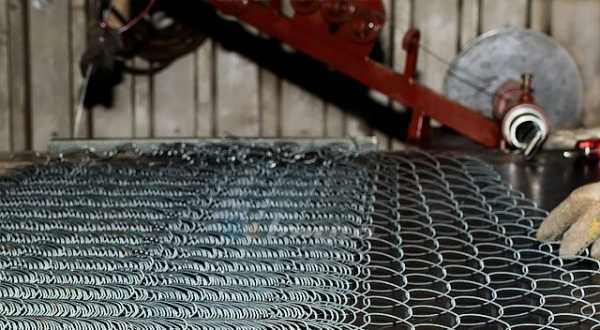

Схема плетения сетки рабицы на самодельном станке включает в себя чертежи и этапы на их основе:

  1. применяемую проволоку промазывают машинным маслом или путем использования специального смазывающего устройства на самом станке;
  2. проволочный конец сгибается крюком;
  3. изделие протягивают через паз, закрепляя на ноже внутри трубы;
  4. вал вращается за счет рычага;
  5. прокручивание вала идет до тех пор, пока не получится форма волны;
  6. проволоку разделяют на отрезки нужной длины;
  7. намотку проволоки делают на перевернутое ведро;
  8. 1,45 метра проволоки дает 1 метр сетки рабицы;
  9. перед натяжкой сетки ее части скрепляют друг с другом;
  10. крайнюю проволоку вывинчивают, торцы рабицы прикладывают один к другому, вынутая проволока осуществляет закрепление;
  11. готовую скрепленную сетку фиксируют на забор или другой объект.

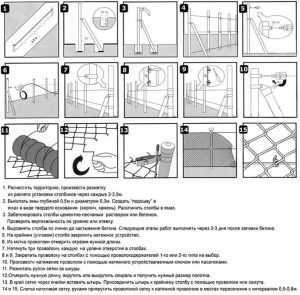

Натяжение и крепление рабицы производится гвоздями и рейками. Натянутую и закрепленную сетку требуется прокрасить кистью. Так обеспечится полное проникновение краски в плетение.

Видео по теме: Станок для плетения сетки рабицы

promzn.ru

Можно ли сделать сетку рабицу своими руками, если да, то как?

Сетка рабица очень удобный материал и изготовить ее в домашних условиях очень просто (особенно, если набить руку). Однако, есть одно НО, самому изгибать проволоку очень сложно, затраты времени и сил того не стоят (пробовал, не понравилось). Тут есть два варианта:

1) купить станок для производства сетки рабица

Станки эти недорогие, существуют различные рармеры и производительность станков. При помощи насадок можно регулировать размер ячеек сетки. Покупаем станок, проволоку, пользуемся и радуемся результатами.

2) изготовить станок самостоятельно

Данный раздел нас интересует больше, поэтому остановимся на нем более подробно. Сам процесс изготовления навивочного станка будет достаточно прост, при условии, что Вы уже делали ранее подобные изделия, освоили необходимые инструменты, так сказать набили руку. Иначе, придется постараться. Помимо вышесказанного, стоит задуматься, а нужен ли Вам станок, если, к примеру, у Вас нет необходимых мощностей для производства необходимых комплектующих для станка, тогда ведь нужно будет купить необходимый инструментарий, а это расходы. Тогда, возможно лучше обратить внимание на пункт номер 1. В любом случае, ниже представлена схема для изготовления нашего станка (схема примерная, допускаются некие модификации).

Как видите, главное правильно изготовить комплектующие. Одним из основных элементов является шнек.

От того, насколько точно получится сделать пазы в шнеке, зависит его работоспособность. Как вариант разметки паза, могу предложить испачкать краской нить и приложить ее к трубке, таким образом, получим точную разметку.

В итоге должно получиться что-то подобное:

www.remotvet.ru

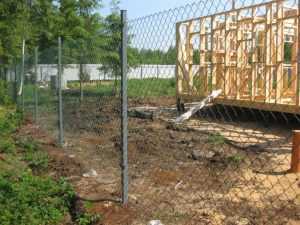

Забор из сетки рабицы своими руками: 78 фото устройства и изготовления

Рабица имеет огромную популярность и в строительном бизнесе и в ландшафтных проектных компаниях.

Для её собственноручного производства нужно иметь определенное оборудование. О нюансах изготовления сетки хочется рассказать подробнее.

Общие сведения

Рабица является составляющей некоторых конструкций, достаточно широко применяемых при изготовлении ограждающих элементов, заборов, собачьих вольеров, с её помощью просеивают песок и сооружают каркас для вьющихся растений.

Название этого материала произошло от фамилии известного изобретателя К. Рабица. Для получения сетки применяют простое станочное оборудование, с помощью которого спирали взаимно вкручиваются, а также высокотехнологичные станки, оборудованные автоматикой, на которых за малый промежуток времени выпускают огромный объем продукции в виде сетки Рабицы.

Основной материал, из которого делается сетка — это низкоуглеродистая стальная, оцинкованная и полимеризованная проволока, в редких случаях применяют нержавеющую.

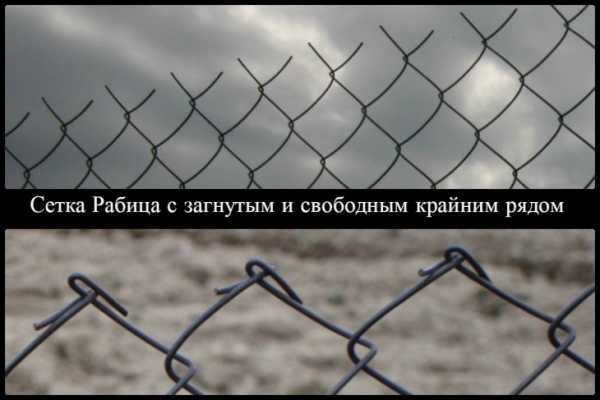

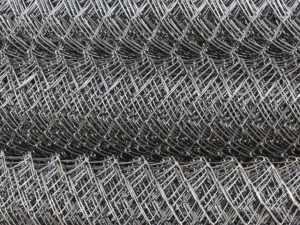

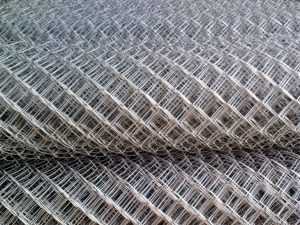

По форме ячеек различают сетку: ромбовидную и квадратную. На фото сетки рабицы это показано.

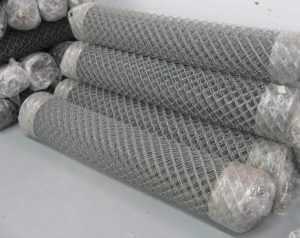

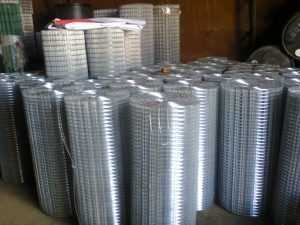

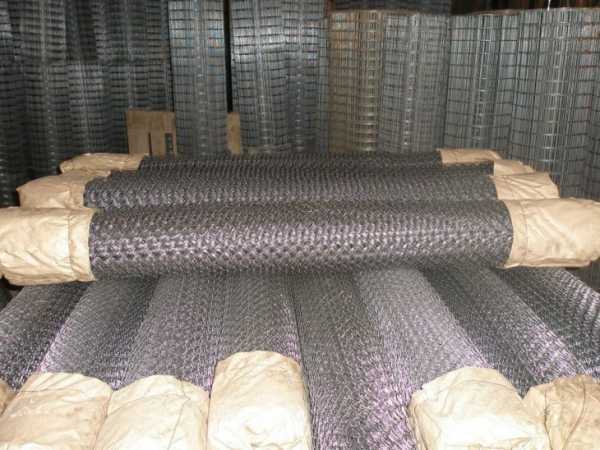

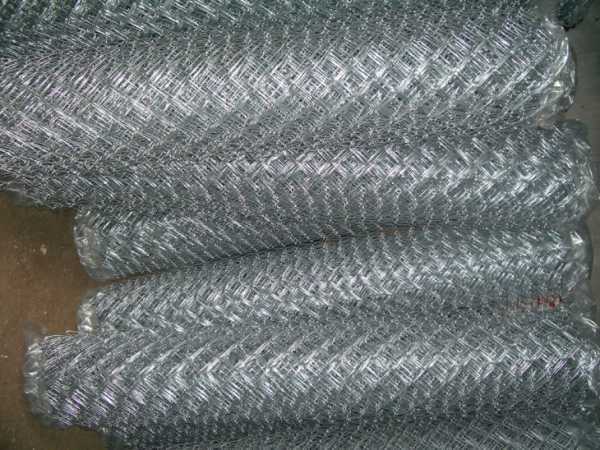

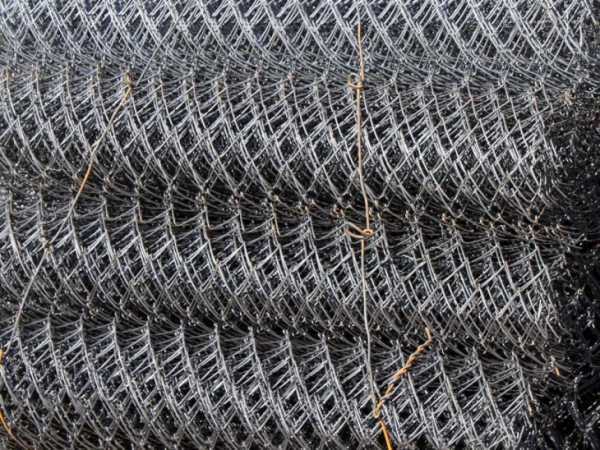

На строительном рынке сетка реализуется в рулонах высотой 1,5 м, длиной почти 10,0 м. Иногда производители могут самостоятельно изменять параметры рулонов. У изготовленной на ручном станке сетки края не скручиваются.

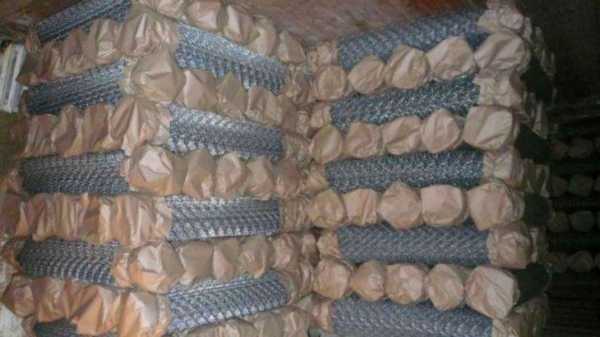

Для перевозки Рабицы необходимо края замотать синтетическим материалом или полиэтиленом.

Сетка в основном применяется для уличных потребностей, т.е. на открытом воздухе, и подвержена воздействию климатических условий. Чтобы сетка не заржавела после первого дождя, её подвергают обработке в виде покраски, оцинковки или полимеризации.

Оцинковка – наиболее известный метод. Для этого применяют оцинкованную сталь с большим содержанием цинка. Обычно на поверхность проволоки наносится цинк методом горячей оцинковки.

Срок использования такой проволоки составит 20-25 лет. А срок службы оцинкованной проволоки методом электролитов составит около 3 лет и не более.

Для применения Рабицы вблизи различных водоемов (рек, морей, озер и т. д.), её необходимо изготовить из полимеризованной стали высокого качества, для защиты от ржавчины. Покрытие низкого качества довольно скоро станет тусклым и потрескавшимся.

Выбирая сетку с полимерным покрытием, выбирайте дорогостоящие варианты и надежных производителей, гарантирующих качество и долгосрочность.

Не забудьте проверить поверхность спиралей на наличие трещин, их отсутствие подтвердит высокое качество изделия. Если трещины заметны, значит, сетка прослужит менее года в результате появления ржавчины от влаги, проникшей через них. Прочность её зависит от формата ячеек и толщины проволоки.

Оборудование для изготовления

Для домашнего производства сетки оборудование можно изготовить своими руками, имея первоначальные слесарные знания и навыки.

Рабица, в сравнении с прочими подобными изделиями, обладает некоторыми преимуществами. Чтобы её изготовить, не нужно иметь точечную сварку и электроприводное устройство.

Для изготовления сетки в больших объемах можно закупить собранный промышленный станок, а для малого объема достаточно оборудования собственного производства.

При изготовлении приспособления своими силами необходимо: кусок трубы, пластины, металлические отрезки, обоймы подшипников, ролики, болгарка, металлические уголки, канат, мелок, напильник и наждачная бумага.

Каркас сетки Рабицы формируется способом соединения проволоки плоской формы. Основным обстоятельством считается изготовление зигзагообразной змейки при помощи механизмов, выполняющих натяжение и намотку.

Натяжение помогает избежать сверх сильное закручивание, намотка делает конструкцию прочнее. Спираль в виде винта неохотно вкручивается в основное полотно. Натяжение проволоки постоянно нужно регулировать.

При изгибе проволока изменяет форму и начинает тереться о станок, во избежание этого нужно его смазывать отработанным маслом.

Приспособление накручивания имеет свои неизменные размеры, от которых зависит вид и диаметр ячейки. При создании формы витков, строчка должна плавно вкручиваться в основное полотно сетки рабицы. Затем, лишняя часть удаляется.

Приспособление для плетения Рабицы состоит из блока навивки, который имеет шнек, металлическую пластину и нож. Эти детали задают вид спирали и быстро изнашиваются, поэтому они должны быть качественные и прочные.

Крутящийся нож формирует витки определенного формата. Шнек задает определенное расстояние от витка до витка. В результате получается сетка с равными ячейками.

Навивающая пластина выглядит как полоска металла с отверстием на краю, которым она закрепляется на рукояти. Применяя более жесткую проволоку, металлическая полоса закручивается на 60 градусов винтом. Чем жестче проволока, тем градус угла закручивания выше.

Шнек – это каленая труба из стали, имеющая разрез в виде спирали по всей поверхности. Изготовить такую деталь поможет слесарь или приобретите её на рынке, своими руками её не изготовить.

Как сделать сетку

Разместите все составляющие так, чтобы было легко крутить рукоять и направлять ровно проволоку. Следите, чтобы проволока не спуталась. Для этого в середине расположите ведро, перевернутое дном вверх, а край проволоки поместите в металлическую трубу и утяжелите другим способом. Это поможет избежать кольцевания.

Конец проволоки протяните сквозь ролики и винтом измените щель между ними. После вставьте проволоку в механизм навивки и закрутите до определенного размера ячейки. Строка на выходе должна быть ровной.

Не забудьте регулировать натяжение. Если проволока выглядит идеально, крутите дальше, пока не получите необходимый объем изделия. Установленный контроллер поможет определить количество витков и сделает сам процесс проще.

Усовершенствовав приспособление электродвигателем, не нужно будет крутить рукоять вручную. Такой станок подойдет для домашнего применения и небольшого объема выпускаемой продукции.

Установка сетки рабицы гораздо выгоднее сооружения деревянного ограждения, которое необходимо время от времени окрашивать и ремонтировать, тем более, что забор из сетки можно тоже сделать своими руками.

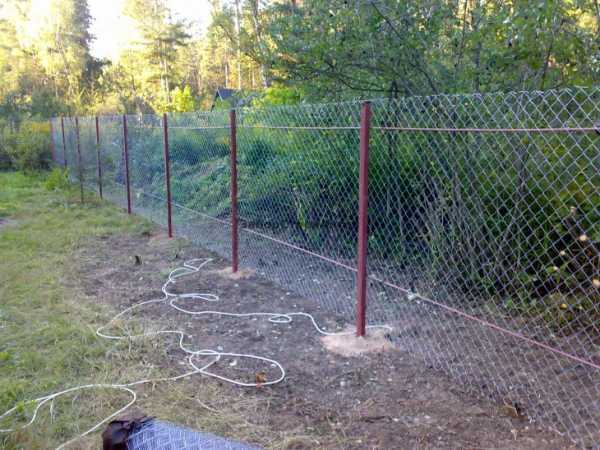

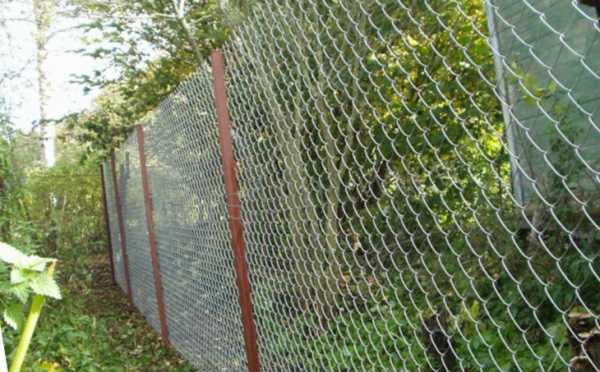

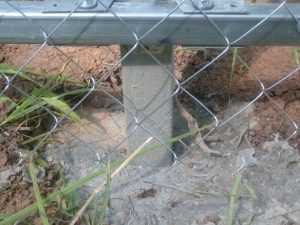

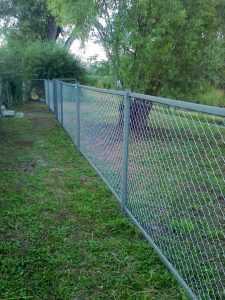

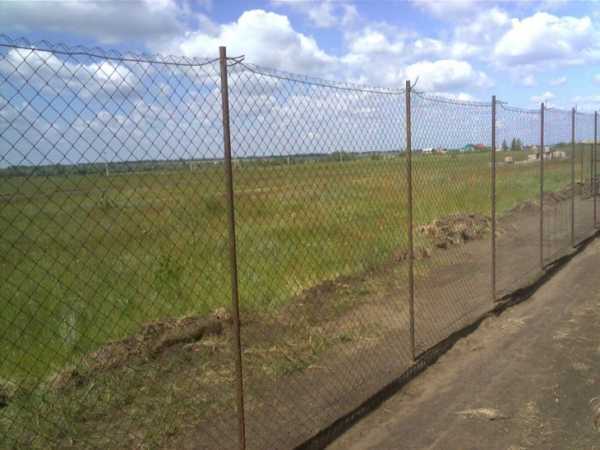

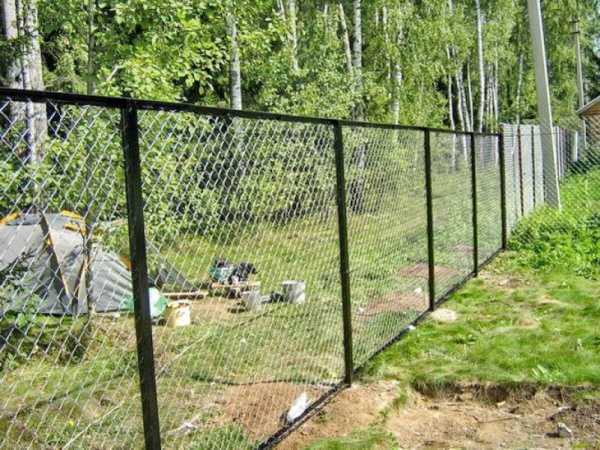

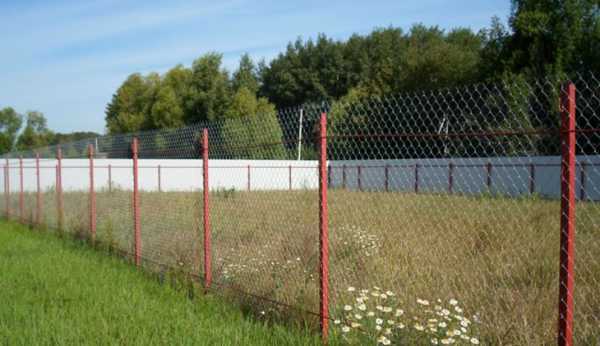

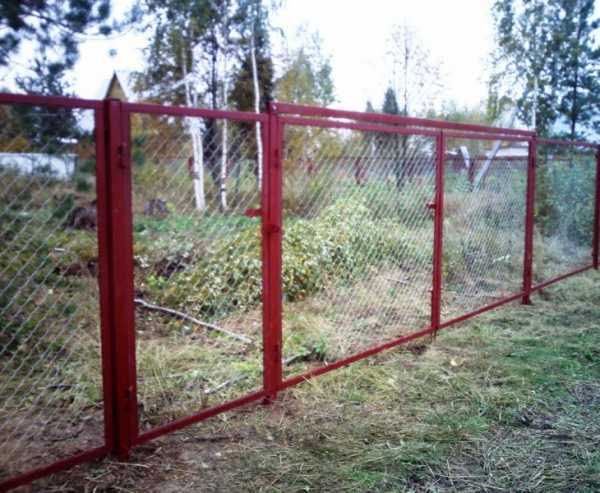

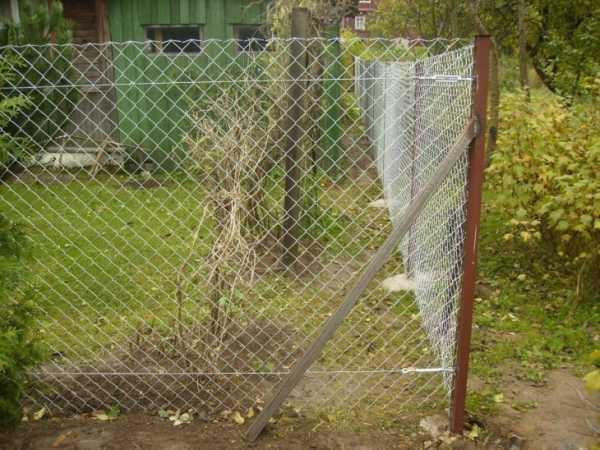

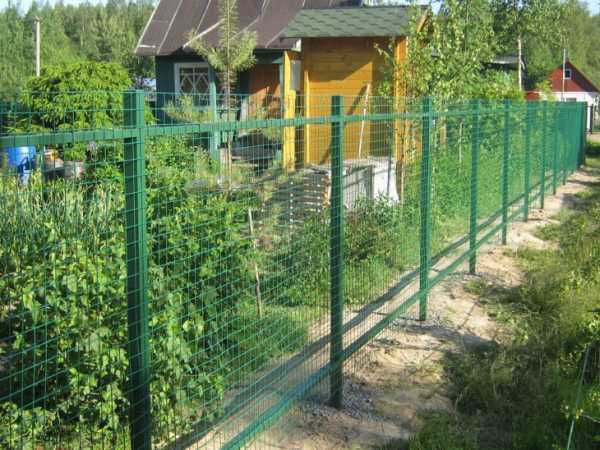

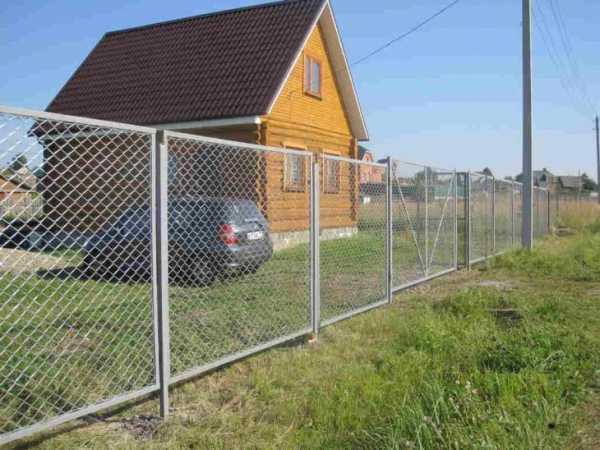

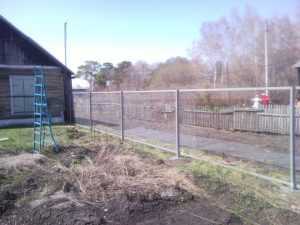

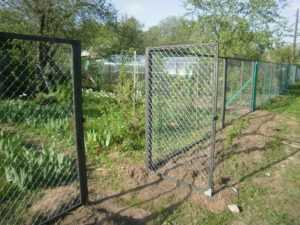

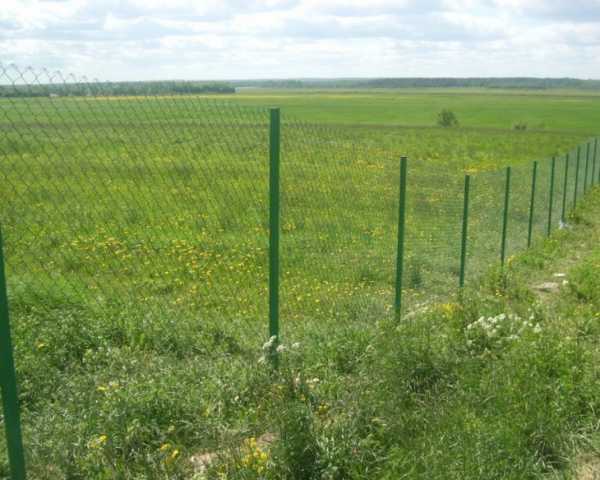

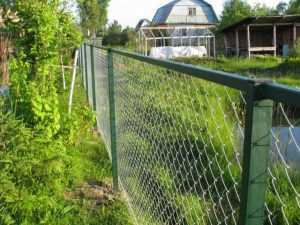

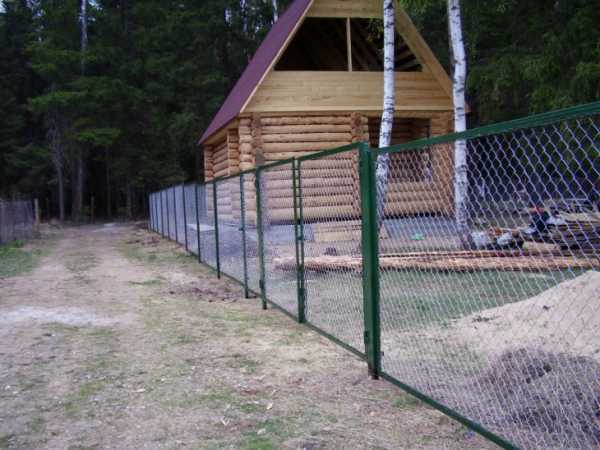

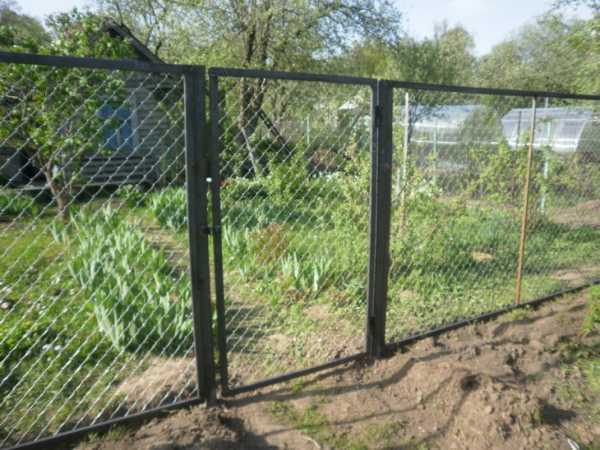

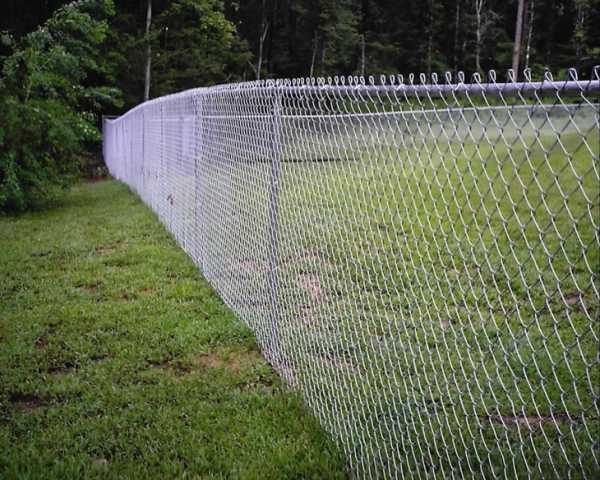

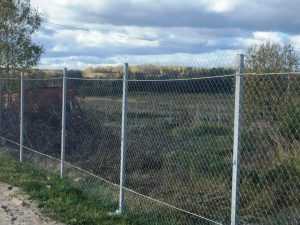

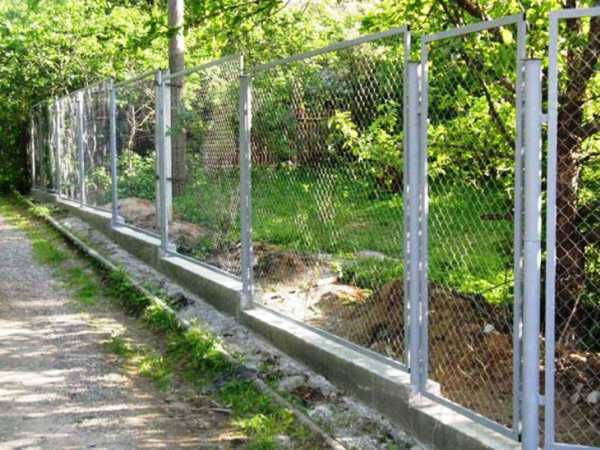

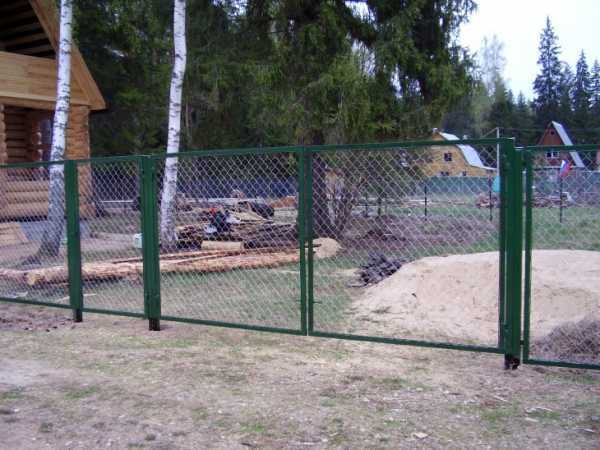

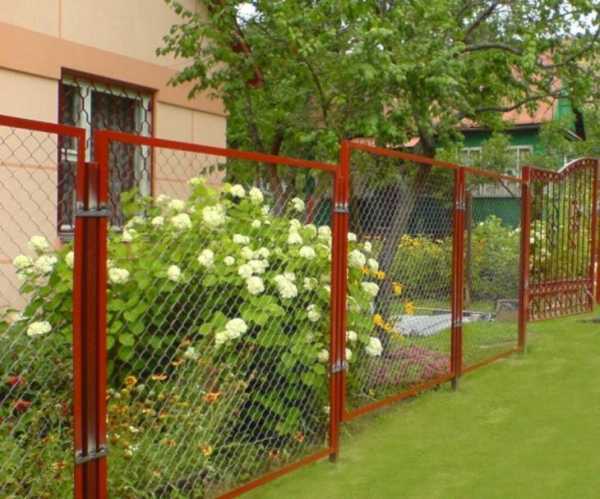

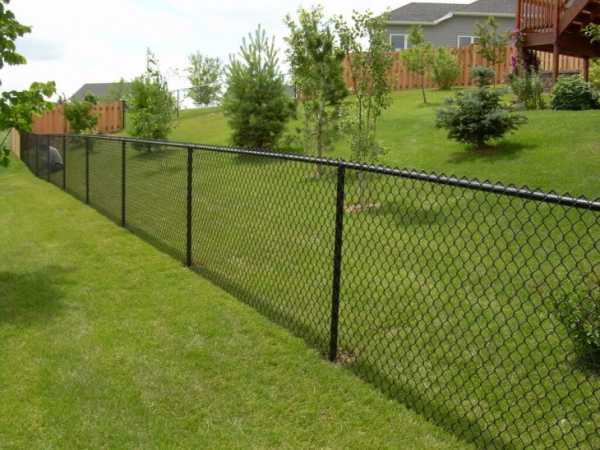

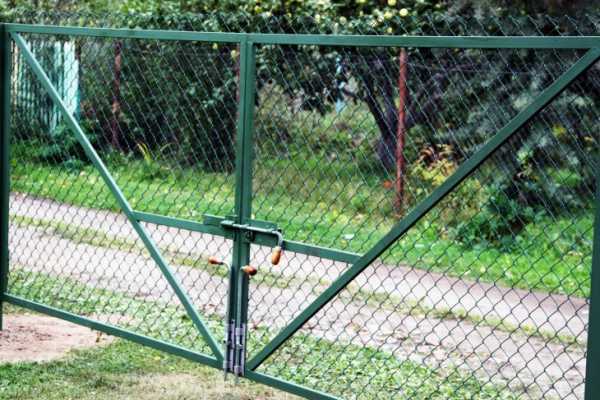

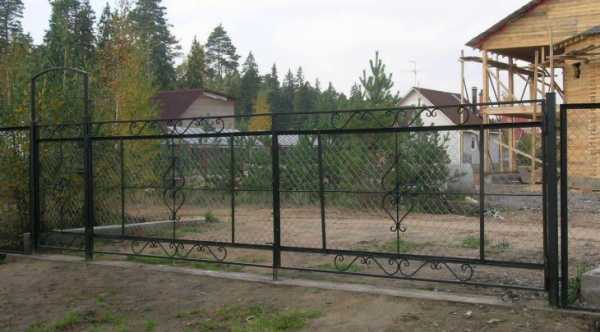

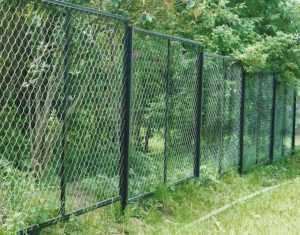

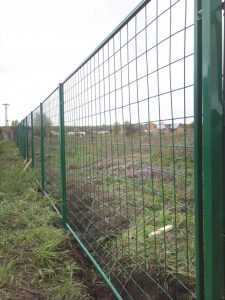

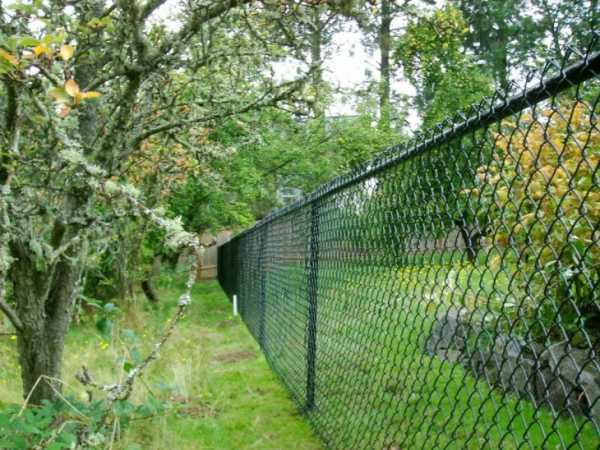

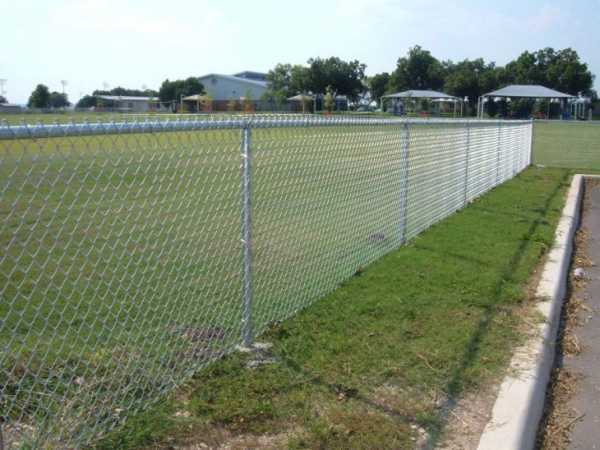

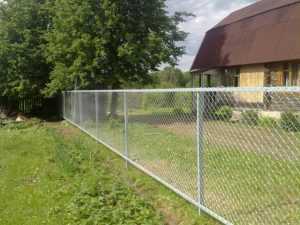

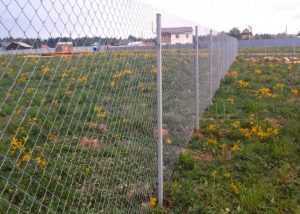

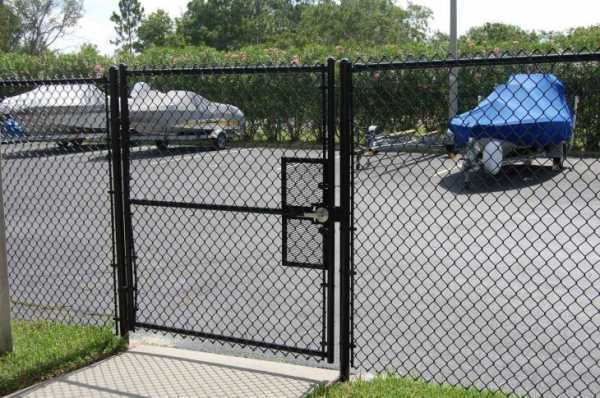

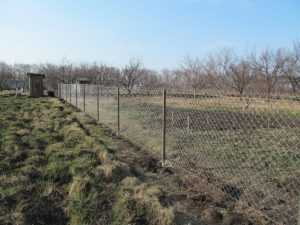

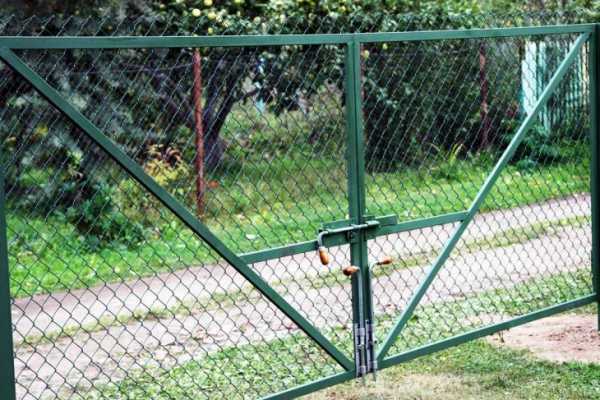

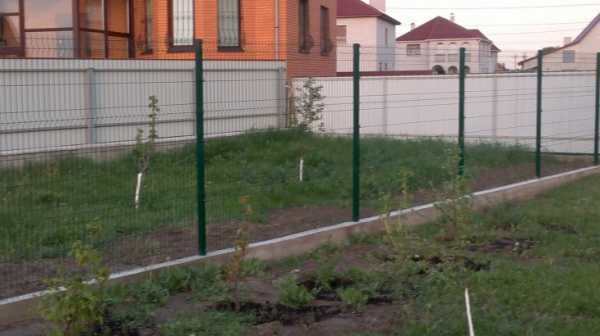

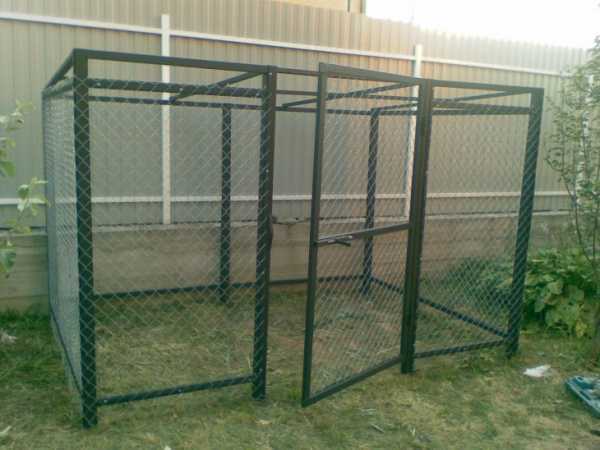

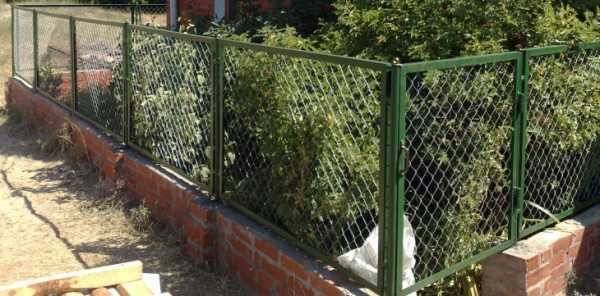

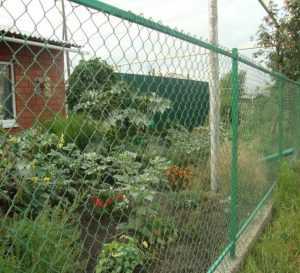

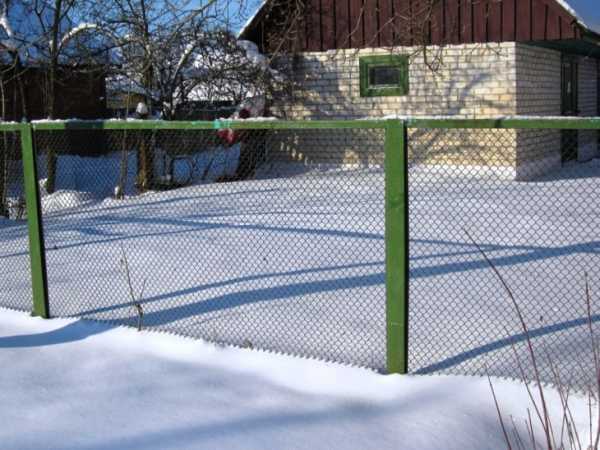

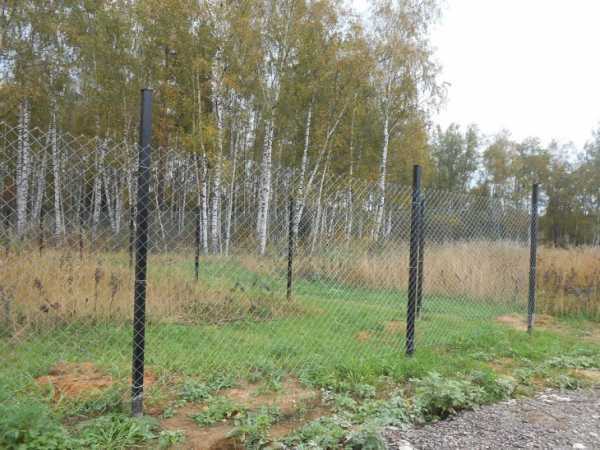

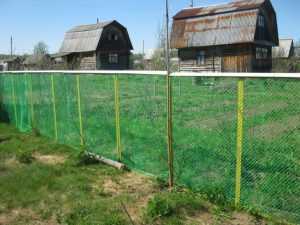

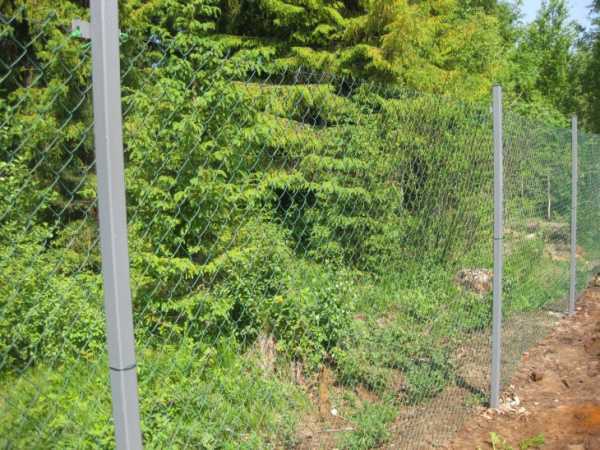

Фото сетки рабицы своими руками

sdelajrukami.ru

i-perf.ru

Сетка рабица своими руками ручной станок

Станок для изготовления сетки рабицы своими руками – схема

Производство сетки рабицы – это самый простой бизнес для домашних условий. Данная бизнес идея требует небольших вложений финансовых средств. Организовать прибыльное производство сетки рабицы в домашних условиях можно с помощью оборудования сделанного своими руками (ниже описаны чертежи). Со временем можно приобрести готовые автоматические станки. Технология производства ода из самых простых. Начинайте заниматься собственным производством в три шага:

  1. Приобрести проволоку.
  2. С помощью станка выплести рулон рабицы.
  3. Продать продукт по рыночной стоимости.

Рентабельность бизнеса от 70%. Сетка рабица относится к строительным материалам, а значит, обладает сезонностью активных продаж (6 месяцев) и постоянным спросом. Заменить ее в хозяйстве более дешевым материалом для ограждений – невозможно. Рассмотрим более детально все этапы организации самого простого домашнего бизнеса.

Ручной станок для плетения сетки рабицы своими руками

Делаем станок для сетки рабицы своими руками. Чтобы понять принцип работы навивочных станков сначала проанализируем конструктивные особенности готового изделия.

Как сделать сетку рабицу своими руками в домашних условиях?

Станок для сетки рабицы своими руками

Сетка рабица представляет собой цепочку пружин. Каждая отдельная строчка сетке рабице имеет форму овальной пружины, если смотреть на нее сверху (с торцевой стороны). В процессе формирования пружины из проволоки одновременно происходит вторая операция вплетения ее в предыдущую пружину. Таким образом, плетется целое полотно. Такой простой принцип действия станка при производстве, позволяет изготавливать сетку рабицу высокого качества в домашних условиях. Единственным ограничением является производительность, которая находится на удовлетворительном уровне.

Для формирования овальных пружин из проволоки необходимо изготовить навивочную основу из прочной стали. А также винтовую гильзу, которая задает одинаковый шаг витков. Вместе эти две детали образуют спиральное навивочное устройство являющиеся основой принципа действия станка. Навивочную планку изготовить довольно легко, как показано на рисунке Рис3. А гильза представляет собой более сложную деталь. Ее следует изготовить из металлической трубы с внешним диаметром 55мм. Вдоль всей трубы необходимо выточить на токарном станке спиралевидный паз под углом 45 градусов. Шаг паза 72мм. ширина канала в пазе 7мм. Теперь следует правильно соединить эти две детали, помещая навивочную основу внутрь гильзы со спиральным каналом. Чтобы планка свободно вращалась внутри гильзы необходимо точно сопоставить их центры осей. Добиться решения данной задачи поможет изготовление подставки и стойки. Гильза соединяется с подставкой сварочным швом. А планка со стойкой соединена шарнирно, как показано на рисунке. К шарниру подключена ручка или шкив для пасовой передачи от электродвигателя.

Станок закрепляется на столе так, чтобы длина стола была не короче длины витков. Вращая навивочную основу (планку) на нее наматывается проволока с правильными изгибами и шагом витка, который обеспечивает спиралевидный канал в гильзе. Проволока перемещается вдоль планки и вращаясь вплетается в предыдущий виток. После достижения определенной длины откусывается ножницами для метала. Далее процесс циклически повторяется, пока не образуется полотно необходимой длины рулона.

Чтобы изготовить данное устройство не нужны чертежи достаточно посмотреть на схематическое представления принципа действия. А размеры узлов зависят от желаемых размеров ячеек в готовой продукции.

Спрос на сетку рабицу

Сетка рабица всегда востребована на рынке строительных материалов. Конечно ее спрос чувствительный к сезонности. Но в период с апреля по октябрь сбыт сетки рыбицы отличается хорошей стабильностью. По маркетинговым анализам строительных материалов, сетку рабицу в 85% случаях покупают для сооружения различных видов ограждения. Например:

  • ограждение на строительных объектах и дачных участках;
  • возведение вольеров для сельскохозяйственных видов птиц и животных;
  • изготовление сапеток для хранения сена и некоторых видов кормов или дров.

10% потребностей относятся к строительству. Например:

  • армирование для штукатурных работ;
  • защита трубопроводов;
  • укрепление рельефных уклонов.

Остальные 5% используют в других менее популярных целях.

Цена сетки формируется в зависимости от определенных условий:

  1. Конструктивной особенности: диаметр сечения проволоки; размер и форма ячеек.
  2. Тип расходных материалов: оцинкованный металл; нержавейка; алюминий; с полимерным покрытием; обычный низкоуглеродистый металл.
  3. Размер рулона (длина высота).

Выше описанные факторы ценообразования определяют ассортимент производимой продукции. Например, сеткой рабицей с полимерным покрытием сегодня легко привлечь покупателей. Шире ассортимент = больше продаж.

Рентабельность производства сетки рабицы

Рентабельность домашнего бизнеса по производству сетки рабицы на привлекательном уровне для инвестирования. Розничная стоимость стандартного рулона рабицы (10 x 1,5 м.) из толщенной оцинкованной проволоки 1,6 мм и сечением ячеек 55x 55мм составляет 17$. 1 кг оцинкованной проволоки 1,6 в закупке обойдется 1$. Ее расход на производство следует вычислять по следующей формуле: (13,40 * D2)/A = Xкг/1м2. Значение показателей:

  • 13,40 кг/мм – константа;
  • D – диаметр проволоки в мм;
  • А – диаметр ячейки в мм;
  • X – кг в 1 м2 полотна.

То есть: (13,40*1,6?) /55 = 0,62 кг. В рулоне у нас 15м2, а значит 0,62 * 15 = 9,3$ – себестоимость 1-го рулона. Теперь не сложно посчитать прибыль 17$ — 9,3 = 7,7$ с одного стандартного рулона оцинкованной сетки.

Преимущества производства сетки рабицы в домашних условиях

Данная бизнес-идея идеально подходит для организации домашнего производства благодаря целому ряду причин. Бизнес с небольшими вложениями определен следующими факторами:

  • Станок обладает не сложной конструкцией и можно изготовить своими руками.
  • Стоимость расходных материалов (проволоки, смазки) также весьма доступна для реализации первых продаж. Дальше бизнес следует развивать, инвестируя в него заработанные средства.

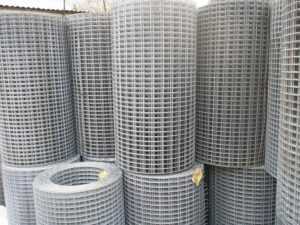

  • Не требуется больших площадей при организации производства. Сетка сматывается в рулоны и не занимает много места.
  • Средняя производительность. Это редкая степень производительности для домашнего бизнеса. За 1 час новичку под силу произвести 2 стандартных рулона рабицы.

Также следует отметить, что при таких комфортных условиях для создания бизнеса его рентабельность сохраняется на неплохом уровне. На рынке строительных материалов можно встретить пластиковую сетку рыбицу. Но пластик не составит большую конкуренцию металлическому ограждению. Ведь в 85% случаях ее используют для ограждений. В то время как пластиковая сетка рабица обладает своими недостатками для оградительного предназначения:

  • более высокая стоимость;
  • низкая прочность;
  • нулевая пожароустойчивость;
  • выгорает на солнце.

Кроме того сетка с полимерным покрытием не уступит многим преимуществам материала пластика. Организация домашнего производства сетки рабицы на самодельном станке, который можно сделать своими руками по чертежам.

Как украсить сетку рабицу своими руками фото

А на десерт несколько оригинальных решений для украшения заборов из сетки. Посмотрите как оригинально можно украсить сетку с помощью: цветной полипропиленовой ленты, закрашенных пластиковых бутылок и коробочек с киндер сюрприза:

Сетку рабицу можно так же использовать в ландшафтном дизайне:

Сферы применения таких сеток значительно выше чем может показаться на первый взгляд.

Соответственно данный факт имеет прямое влияние на востребованность товара на строительном рынке.

stroyvolga.ru

Рабица своими руками


Рабица своими руками изготавливается при наличии несложного самодельного приспособления. Как собрать самому такую установку? Для этого необходимо знать принципы плетения такого рода сеток и минимальные навыки по слесарному делу. Рабица имеет ряд преимуществ перед другими сетками, сделанных из проволоки. При её изготовлении не требуется точечная сварка, а при небольших объёмах производства в домашних условиях можно обойтись без электропривода. Благодаря этому всё больше мужчин пробуют изготовить ручное приспособление для плетения сетки рабицы своими руками, чтобы самим делать сетку для собственных нужд, при наличии свободного времени. Есть, конечно, и готовые заводские приспособления для этих целей, но для разового использования они финансово себя не оправдывают.

Большинство видов сетки формируется из плоских спиралей, соединённых между собой. Вся суть состоит в формировании этих зигзагообразных змеек из оцинкованной или черной проволоки. Для этого служит ряд механизмов для натяжки и намотки. Механизм натяжки нужен для того, чтобы не было чрезмерной закрутки или наоборот. Если спираль получается винтом, то её трудно вплетать в основное полотно, сетка будет путаться и иметь скверный вид. Провод может идти то мягче, то жёстче. Поэтому регулировка необходима. Поскольку проволока при изгибании сильно деформируется и трётся об формовочные детали станка, обязательной должна быть смазка, например отработанным машинным маслом. Механизм системы навивки имеет нерегулируемые размеры и определяет форму и параметры ячейки. Во время формирования витков нужно сразу направлять строчку так, чтобы она вплеталась в полотно сетки, затем требуется обрезка.

Начнём поэтапно рассматривать самодельное приспособление для изготовления рабицы. Основным рабочим механизмом является блок навивки, состоящий из шнека (винтовой втулки, витаера) и навивочной пластины или ножа. Именно эти две детали формируют форму спирали и больше всего изнашиваются. Поэтому материал для их изготовления следует подобрать особенно прочный. Нож, вращаясь, формирует витки нужного размера, а шнек – делает шаг (расстояние между ними) одной длины. В итоге сетка получается с одинаковой ячейкой. Пластина навивки – плоская стальная полоса с отверстием на конце (для крепления к вращающей рукоятке). Часто, если используется очень жесткая проволока, пластину слегка закручивают по форме винта, но не больше чем на 60 градусов. Чем большая жесткость сырья, тем больший градус. Шнек представляет собой стальную калёную трубу со спиралевидным прорезом по всей длине. Если изготовить её кустарным способом, т.е. пропилить ручеёк в обычной трубе, то конструкция будет иметь малый ресурс и быстро разболтается. Лучше заказать готовую калёную винтовую втулку. Нужно заметить, что нож должен свободно вращаться в трубе, но зазор не должен превышать 1 мм.

Общая схема станка показана на рисунке. Расположение основных частей станка может быть иным, главное, чтобы было удобно одной рукой вращать рукоятку, а другой направлять вплетаемую спираль. Первое, что нужно сделать – это не допустить спутывания проволоки во время плетения. Для этого в середину бухты можно поставить перевёрнутое ведро и на конец проволоки надеть груз – например кусок дюймовой трубы, или сделать простую конструкцию, как на рисунке. Это предотвратит кольцевание. Долее конец проводят через натяжные ролики, зазор между которыми регулируется винтом. В конце провод вставляется в механизм навивки и прокручивается в тестовом режиме несколько раз, пока на выходе не станет получаться правильная форма. Нужно проследить, чтобы строка выходила ровной. Чтобы проверить это, нужно на весу посмотреть вдоль неё. Если строчка в виде винта закручивается вправо или влево, то нужно регулировать натяжные ролики. Добившись идеального выхода проволочных строк, можно начинать крутить сетку спираль за спиралью, сразу вплетая их.

Как видно сделать станок своими руками не так уж сложно. Некоторые мастера самостоятельно смогли изготовить установки с электрическим приводом с элементами автоматики. Так, например, подсчёт количества витков сильно отвлекает и легко сбиться, поэтому установив контроллер, который сможет подсчитывать количество витков и отключать систему навивки от двигателя с помощью передаточного механизма, можно значительно облегчить свою работу. Даже без применения электромотора можно исключить подсчет волн про себя. Делают это с помощью калькулятора. На рукоятку в удобном месте крепится магнит, а на станине герконовый контакт, замыкающийся при приближении магнита. В калькуляторе вытаскиваем кнопку «равно» и аккуратно припаиваем дорожки на плате к выводам контактов. Когда всё готово, включаем калькулятор, и нажимаем кнопки «1» и «плюс». Теперь при каждом полном обороте рукояти на дисплее будет высвечиваться количество волн спирали. Ещё одной инновацией может стать особая конструкция стола, на котором устанавливают трубу на некоторой высоте от поверхности. Через эту трубу перебрасываем полотно и, чтобы сетка не съезжала, подвешиваем несколько гирьки на крючках. После вплетения очередной строчки, груз перемещаем, а сетку сдвигаем под новую спираль.

Не смотря на простоту сборки, такой станочек не годится для создания небольшого бизнеса по производству рабицы. Производительность такого оборудования не позволяет делать сетку в таких объёмах, чтобы это приносило существенную прибыль. Для этого лучше использовать автоматизированные станки надёжных производителей.




Свежие записи:

ukrlot.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
