Шестеренчатый насос. Устройство, схема, принцип работы, назначение

Шестеренчатый или шестеренный насос это насос объемного типа. Широкое распространение данные насосы получили при работе с вязкими продуктами, такими как различные типы нефтепродуктов, масла, топлива и.т.д.  Выделяют два основных типа шестеренчатых насосов: насосы с внешним зацеплением и насосы с внутренним зацеплением.

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два.   Зубья шестерен имеют различные формы:

— прямозубая  цилиндрическая форма

— косозубая цилиндрическая форма

— шевронная шестерня

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

Схема шестеренного насоса с внешним зацеплением



  • Ведущая шестерня
  • Ведомая шестерня
  • Вал насоса, соединенный с приводом
  • Система уплотнения вала
  • Задний подшипник (втулка)
  • Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.



  1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
  2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
  3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых  различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:Шестерни
Упорные втулки
·         Серый чугун·         Углеродистая сталь·         Графит
·         Ковкий чугун·         Нержавеющая сталь·         Бронза
·         Углеродистая сталь·         Дуплекс·         Карбид кремния
·         Нержавеющая сталь·         PTFE
·         Дуплекс·         Композитные материалы PPS
·         Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:
  • Перекачка высоковязких жидкостей
  • Высокое давление
  • Нет перегрузок на валу из-за подшипников с двух сторон
  • Тихая работа
  • Широкий выбор материалов
  • Возможность использовать в качестве дозировочных
  • Реверсивный насос
Недостатки:
  • Четыре упорных подшипника располагаются в перекачиваемой среды
  • Недопустимо попадание твердых включений
  • Не эффективны при работе с жидкостью с низкой вязкостью
  • Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы  внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

  • Энергетика
  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Гидравлические системы
  • Машиностроение
  • Пищевая
  • Фармацевтическая
  • Судостроение и судоходство

Основные назначения шестеренного насоса :

  • Перекачка топлива и смазочных масел
  • Дозирование присадок и полимеров
  • Перекачка хим. реагентов
  • Работа в гидравлических системах
  • Микродозирование

Основные производители

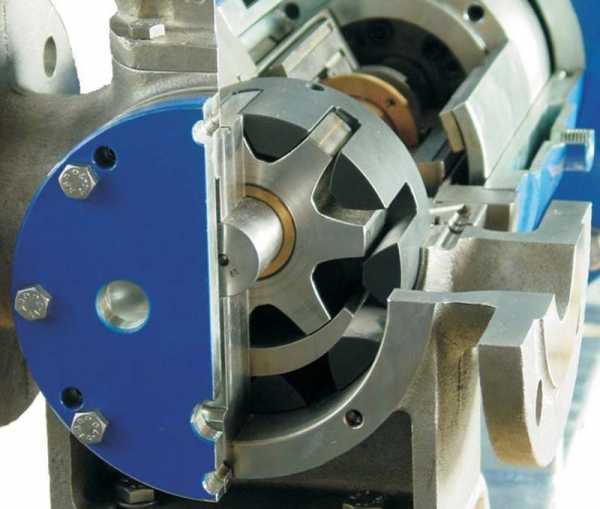

Шестеренчатый насос с внутренним зацеплением

Шестеренчатые насосы с внутренним зацеплением универсальны. Они часто используются как для жидкостей с низкой вязкостью, такие как растворители, бензин и.т.д. Так же они прекрасно работают с высоковязкими жидкостями, например битум, клей, жидкое стекло, присадки, шоколад. Насосы могут работать в  широком диапазоне по вязкости: от 1 до 1 000 000 сПз.

Помимо этого насос может перекачивать жидкость с очень высокой температурой до + 400 ˚С. Это достигается за счет настраиваемого зазора между зубьями ротора и корпуса насоса в зависимости от температуры и вязкости.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами шестеренного насоса с внутренним зацеплением является ротор и ведомое колесо, которые работают по принципу «шестерня в шестерне». В устройстве данного типа шестеренчатого насоса  также можно выделить следующие элементы:

Схема шестеренного насоса с внутренним зацеплением
  • Ведомая шестерня
  • Ротор
  • Система уплотнения вала
  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Встроенный предохранительный клапан

Принцип действия шестеренного насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ротор передает это движение ведомой шестерне.

  1. Жидкость поступает через всасывающий патрубок в образовавшуюся полость между ротором (внешняя шестерня) и ведомой шестерней (внутренняя шестерня).
  2. Жидкость проходит через насос между зубьями ротора и ведомой шестерни. Специальная вставка по форме полумесяца разделяет жидкость и действует как уплотнение между всасывающим и нагнетательным патрубком.
  3. Перед вытеснением жидкости из напорного патрубка проточная часть насоса практически полностью заполнена жидкостью. Ротор и ведомое внутреннее колесо образуют полностью запертые уплотненные карманы, в которых и транспортируется жидкость. Затем шестерни повторно зацепляются и тем самым выдавливают жидкость в нагнетательный патрубок насоса.

Материальное исполнение

Проточная часть насоса:Роторы и ведомые шестерниУпорные втулки
·         Серый чугун·         Серый чугун·         Карбид вольфрама
·         Ковкий чугун·         Ковкий чугун·         Бронза
·         Углеродистая сталь·         Углеродистая сталь·         Карбид кремния
·         Нержавеющая сталь·         Нержавеющая сталь·         Керамика
·         Дуплекс·         Дуплекс
·         PTFE

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Торцевое газовое уплотнение (газодинамическое бесконтактное уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:
  • Только два подвижных элемента
  • Только одно уплотнение вала
  • Перекачка высоковязких жидкостей
  • Работа без пульсаций
  • Низкий NPSHr
  • Настраиваемый зазор между зубьями и корпусом
  • Широкий выбор материалов
  • Реверсивный насос
  • Простое обслуживание
Недостатки:
  • Чувствителен к твердым включения
  • Ограничение по давлению
  • Подшипник постоянно находится в перекачиваемой среде
  • Внешняя радиальная нагрузка на вал

Области применения

Шестеренчатые насосы  внутреннего зацепления применяются чаще всего в следующих отраслях промышленности

  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Пищевая
  • Судостроение и судоходство

Основные назначения шестеренного насоса:

  • Перекачка топлива и смазочных масел
  • Производство полимеров и эластомеров
  • Производство спиртов и растворителей
  • Перекачка битума, гудрона, смолы
  • Пищевые продукты
  • Краски, клей
  • Мыльные растворы

Основные производители:

rupumps.com

Портал о насосах. Шестеренчатый насос (шестеренный): принцип работы

Содержание

Насос – это гидравлическая техника различного назначения, которая может работать в режиме насоса или гидромотора в зависимости от того, какой вращательный момент передан валу. Вал может вращаться вправо, влево и в обратную сторону (реверсивно).

По своему прямому назначению насосы могут быть крыльчатыми и поршневыми, сильфонными и пластинчато-роторными, кулачковыми с серпообразым ротором и импеллерными, синусыми и винтовыми, перестальтическими (шланговыми) и вихревыми, мембранными и оседиагональными (шнековыми), центробежными и  многосекционными, струйными аппаратами, гидротараннымии шестеренчатыми. Сегодня поговорим именно о шестеренчатых насосах.

Общее описание и назначение шестеренчатых насосов

Шестеренчатые насосы были запатентованы в СССР в конце сентября 1977-го года четырьмя инженерами мелитопольского института механизации сельского хозяйства Анатолием Кастеляни, Иваном Федоренко, Владимиром Черкуном и Михаилом Довгалем. Номер первого в СССР патента на усовершенствованный насос  шестеренчатый – 646090. При этом, аппарат НШ, в том виде, в котором мы его знаем, был изобретен Олегом Барановым в 1968 году.

Шестереночный, шестерной – это то же самое, что и шестеренные насосы, которые нашли широкое применение в системах гидравлики последнего поколения. Шестеренные насосы делятся на технику для:

Устройство шестеренчатого насоса с внешним зацеплением

Шестеренные насосы (НД) рассчитаны на уровень давления до 5-ти атмосфер, (СД) рассчитаны для уровня давления до 30-ти атмосфер и высокого (ВД) – на уровень давления до 70-ти атмосфер. При этом шестеренчатый насос НД может применяться в смазочных и охладительных системах станков, СД – в системах гидравлики фрезерных и шлифовальных станков.

Применение шестеренчатых насосов высокого давления можно встретить в гидравлической системе протяжного, сверлильного, фрезерного или токарного оборудования. Бывают также модели, специально спроектированные, чтобы пропускать воду или керамический краситель, масло или смазочные материалы.

Кроме того, эти аппараты делятся на:

  • шестеренный насос с внутренним зацеплением;
  • с зацеплением наружного типа.

Аппараты с наружным зацеплением – это техника, рассчитанная для работы с вязкими жидкостями, которые используют для смазки.  Эти аппараты достаточно просты в изготовлении, но не такие компактные, как аппараты с зацеплением внутреннего типа.
к меню ↑

Принцип работы шестеренчатого насоса

Ведомая шестеренка аппарата с наружным способом зацепления вращается при постоянном контакте с ведущей шестеренкой. При этом шестеренки вращаются в противоположные стороны, и в полости всасывания, в момент выхода зубьев из зацепления образуется вакуум.

Схема действия шестеренчатого насоса

За счет образования вакуума жидкость попадает в полость всасывания, где постепенно перемещается в полость нагнетания, откуда выталкивается зубьями в нагнетательный трубопровод. При этом, контакт между зубьями шестеренок такой плотный, что делает обратный ток жидкости из камеры нагнетания в камеру всасывания невозможным.

В аппаратах с внутренним принципом зацепления принцип работы шестеренного насоса примерно тот же, за исключением того, что ведущая шестеренка, которую вращает электродвигатель, вращает и внешнее колесо. Всасывание жидкости обеспечивается создаваемым вакуумом, а предохранительным клапаном между отсеком всасывания и нагнетания в данном случае служит серповидный уплотнитель.

Например, производитель насосов шестеренных Вosch, создал целую линейку аппаратов AZP с внешним принципом зацепления, которая состоит из моделей:

  • AZPB;
  • AZPF;
  • AZPN;
  • AZPG;
  • AZPS;
  • AZPT;
  • AZPU;

Это модельный ряд  нерегулируемых аппаратов с номинальным давлением от 250 до 280 бар. В остальном отличаются типовым рядом (последней буквой в маркировке модели от В до J). При этом, первые две буквы – AZ – это обозначение самого изделия, а Р – функция. Различия в типоразмерности внутри модельного ряда идут по постоянному и кратковременному рабочему давлению, а также минимальной и максимальной скорости вращения.

Последние четыре модели в списке обладают дополнительной функцией бесшумности при работе. Дополнительные характеристики всегда можно посмотреть в техническом паспорте и конфигураторе изделия.

Серия шестеренных насосов Г11 и Г11-11А используется в дозирующих устройствах и в аппаратах, где применяют технические масла и смазки, в которых повышенный уровень кинематической вязкости (до 400 мм²/с). При этом вязкость насосов может ограничиваться лишь смазывающей способностью жидкости и мощностью двигателя самого насосного аппарата.

Срез шестеренчатого насоса

Износостойкий корпус из чугуна и крышка из алюминиевого сплава, шестеренки из хромистой стали и манжетный тип уплотнения вала обеспечивают бесперебойную и надежную работу техники даже в условиях нагревания смазочных материалов до 60°C.

В стандартной модели насосов Г11-11А используют вал с правосторонним вращением. Но, по желанию заказчика модель можно модифицировать под левостороннее вращение или вообще, заменить прямое движение  жидкостей на реверсивное. Обо всех изменениях будут сообщать дополнительные буквы в маркировке (Л или Р).

Но, если техника моделей Г11 и Г11-А использовалась для перекачки материалов, которые не вызывали коррозию и не представляют опасность  при эксплуатации, то продукция компании VIP Technology рассчитана на абразивные, агрессивные и горючие материалы. Такие, например, как лак или краски, нефтепродукты или битум, нефтяного или дизельного топлива.

Такую насосную технику изготавливают из углеродистой стали и чугуна, а все уплотнения в конструкции представляют из себя соединение, в составе которого двойной графит и керамика. Иногда прокладки для вала и ведущего колеса могут выполняться из бронзы.
к меню ↑

Принцип работы шестеренчатого насоса (видео)


к меню ↑

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной  шестеренчатой техники. Состоит шестеренный агрегат из:

  • корпуса;
  • крышки;
  • ведущей шестерни;
  • ведомой шестерни;
  • втулки;
  • сальника;
  • уплотнителя;
  • пластины;
  • пружины;
  • патрубка
  • распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Полная схема шестеренчатого насоса

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

nasosovnet.ru

принцип работы и устройство, характеристика, виды

За перемещение материалов в жидком состоянии отвечают различные типы насосов. Модификации различаются по параметрам давления на выходе, габаритам, производительностью в целом. При наружном использовании размеры не имеют значения, однако при использовании при ограниченном пространстве, в особенности под капотом автомобиля, имеют большую роль. Наиболее распространенный вид гидравлического механизма для различных жидкостей является шестеренчатый насос.

Шестеренчатый насос

Общее описание и назначение шестеренчатых насосов

Перемещение жидкостей по магистралям различного типа происходит использованием гидравлических насосов. Существует три основные категории устройства:

  • роторный;
  • шестеренчатый;
  • мембранный тип.

Области применения шестеренчатого насоса являются среды, имеющие необходимое стабильное давление. Устанавливается система основным способом на автомобили, для перекачки масла и гидравлических составов. Шестеренчатый насос способен длительно обеспечивать всю систему необходимым давлением, практически не перегревается. Бесперебойная подача масла необходима для сохранения ресурса трущихся деталей, долговечной работы двигателя.

Шестеренчатый насос омывателя заднего стекла

В автомобилях, комплектующихся картером сухого типа, оборудованным дополнительным масляным баком, механизм отвечает за перегон жидкости из одной емкости к другой. Шестеренные насосы для масла используется для прогона масла за счет системы, состоящей из двух элементов. Первая шестеренка стабильно закреплена на валу, вторая именуются ведомой, находится при постоянном контакте с первым элементом. Нагнетание жидкости происходит за счет конструкции зубьев, они выполняют роль лопастей, захватывают масло.

Шестеренчатые механизмы подразделяются на два основных вида. Конструкция, имеющая внутреннее зацепление применяется при системах, где необходима компактность, надежность и высокая производительность. Разновидность насосов зацеплением наружного типа обладают более простой конструкцией, повышенной мощностью, однако имеют большие габариты.

Промышленный насос

Кроме автомобильной промышленности, шестеренчатые установки имеют крупную область применения. Существуют различные категории, различающиеся по уровню давления, от низкой до высокой системы оценки. Системы низкого давления рассчитаны на мощность до 5 бар, используются для перекачки изделий густого состава, средние – рассчитаны до 30 бар, применяются в гидравлических системах станков. Насосы высокого давления обладают производительностью до 70 бар, применяются некоторыми типами промышленного оборудования.

Принцип работы

Основной принцип нагнетания масла происходит образованием вакуума, за счёт движения шестеренок. Конструкциями применяется две шестеренки, одна из которых имеет приводной вал, соединяется ведомой шестерней. Вращение элементов происходит в разные стороны, поэтому местом сцепления производится всасывание и нагнетание жидкости. При процессе происходит забор состава в полость, после этого переход к области нагнетания и трубопровод. Шестеренный насос исключает обратную течь жидкостей, по причине плотного расположения зубьев между собой и корпусом.

Принцип работы внутреннего шестеренчатого насоса состоит по тому же принципу, но имеет некоторые отличия. Привод вращает ведущую шестеренку, внешнее соединение, соприкасаемое корпусом. Процесс всасывания выполняется созданным вакуумом, для предотвращения текучки масла в обратную сторону установлен серповидный уплотнитель, который играет роль клапана. Работа шестеренчатого насоса регулируется параметрами оборотов вала, максимальное давление может быть выставлено клапаном.

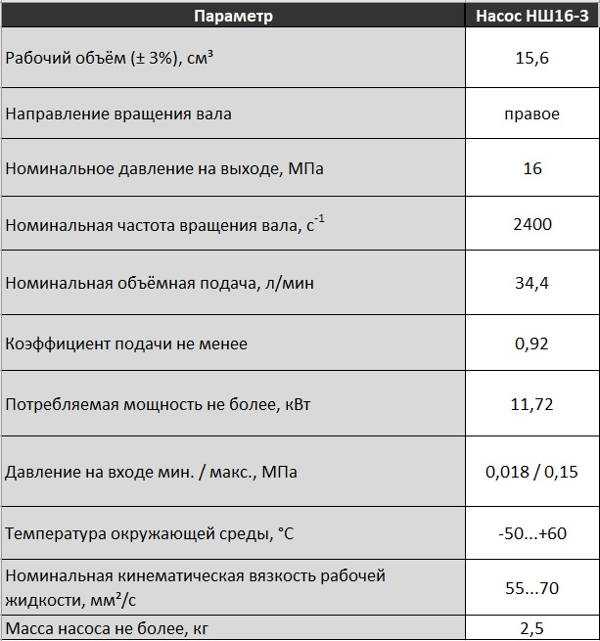

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики. Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

  1. Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
  2. Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
  3. Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
  4. Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
  5. КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

Конструкция шестеренчатого насоса

Существуют основные параметры, такие как крутящий момент, номинальная мощность. Насос подбирается при соответствии поставленным задачам, мощность должна быть установлена с небольшим запасом, во избежание перегревов, поломки трущихся частей.

Классификация

Шестеренчатые насосы различных категорий распространены в химической, пищевой, строительной промышленностях.

Основным назначением является перекачка смазочных материалов или охлаждающей жидкости.

Зубчатый насос может подразделяться на виды конструкций, имеются шестерни внешним и внутренним зацеплением. Каждая из систем имеет отличительные стороны, достоинства и недостатки.

Шестеренные насосы с внешним зацеплением

Конструкция агрегата внешнего типа сцепления шестерен подразумевает постоянное соприкосновение деталей. Шестерни на корпусе вала могут быть расположены разным соотношением, имеются три основных типа:

  • шевронная шестерня;
  • цилиндрическая форма с косыми зубьями;
  • прямая цилиндрическая форма зубьев.

Шевронные типы шестерен выдает более гладкий, плавный поток состава на выходе, как и косозубые разновидности. Поэтому большинство выбирает именно такой тип зубьев при покупке, прямая цилиндрическая форма считается устаревшей. Скорость вращения вала у шестеренчатых механизмов малой производительности варьируется от 1700 до 3500 об/мин. Для более производительных, крупногабаритных модификаций допускается скорость около 700 об/мин.

Шестеренный насос с внешним зацеплением

Конструкция, не имеющая внутри зазоров между корпусом и шестернями, позволяет производить модели повышенной мощности. Этот параметр дает возможность широко использовать насосы при различных гидравлических конструкциях. Материалы при изготовлении подбираются в соответствии с коррозийными параметрами деталей. Наиболее часто встречаются конструкции из чугуна с нержавеющими внутренними элементами.

Достоинства и недостатки насосов с внешним зацеплением

Любая система имеет положительные, отрицательные стороны. Для шестеренчатых внешнего зацепления можно выделить следующие преимущества:

  • высокое выходное давление;
  • работа с жидкостями высокой вязкости;
  • перегрузки исключены, за это отвечают подшипники, установленные с двух сторон на каждом валу;
  • различные материалы исполнения позволяют использовать установку со всеми составами;
  • относительно бесшумная работа, возможное сопряжение с дозирующими контроллерами.

Недостатками можно выделить, что не допускается работа без определенной нагрузки, необходимо исключить попадание твердых субстанций во избежание заклинивания и излома привода. Также данные конструкции не применяются к составам низкой вязкости.

Насосы с внутренним зацеплением шестерен

Отличительной чертой шестеренчатых конструкций внутреннего зацепления является работа с материалами различной вязкости. Применяется при нагнетании как легко текущих материалов, так и тягучих жидкостей. Диапазон вязкости варьируется от 1 до 100000 сПз, что делает устройство универсальным. Температурные показатели могут достигать до 400 градусов, что позволяет использовать насосы при горячем или химическом производстве.

Составляющая часть изделия отличается наличием уплотнителя вала, встроенным предохранительным клапаном. Принцип действия состоит в передаче движения по шестерне, передаваемого на вал привода. Между шестернями возможно регулировать зазор, что помогает подбору необходимого режима работы, избегания перегрузок.

Насос с внутренним зацеплением

Основной принцип работы:

  • Через подающую трубку происходит поступление жидкости к полости между шестерней и ротором.
  • Прогон происходит между зубьями шестерней, вставка в виде полукруга обеспечивает защиту от перелива.
  • Проточная часть гидравлического механизма всегда заполнена жидкостью в процессе работы. Вытесняется жидкость путем полностью стыкованных зубьев ротора, которые уплотнены вставками.

Положительные стороны внутренней сцепки

Конструкция внутреннего зацепа зубьев имеет ряд преимуществ, по сравнению с внешним типом устройства с высокой производительностью. Основные из них:

  • одно уплотнение вала, два подвижных элемента имеют преимущество при сервисном обслуживании;
  • перекачка туго вязких материалов;
  • отсутствие пульсаций при работе;
  • предоставление выбора зазора между зубьями, что позволяет работать материалами разной плотности.

Принцип работы насоса с внутренним зацеплением для вязких жидкостей

Недостатками можно отметить низкую производительность шестеренного насоса, повышенную чувствительность к твердым составам. Нахождение подшипника в погружаемой среде может отрицательно сказываться на антикоррозийных свойствах материала.

Типы уплотнения вала насоса

Имеются различные уплотнения вала шестеренчатого механизма, каждое из них применяется в соответствии с конструкцией, типом прогоняемой жидкости.

Встречаются следующие типы уплотнений:

  • сальниковое или манжетное уплотнение, изготавливается из маслостойких разновидностей резины;
  • уплотнение торцевого типа, газовая разновидность.

Газодинамические и магнитные муфты применяются в бесконтактной среде, что повышает прочность, надежность соединения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Принцип работы шестерёнчатого насоса


Существует около полутора десятков самых разных насосов для технических жидкостей. Их применение может быть обусловлено необходимым давлением на выходе, производительностью и габаритными размерами устройства. Если в сельском хозяйстве и в строительстве практически ничего не ограничивает возможность применения насоса той или иной конструкции, то под капот автомобиля можно поместить далеко не каждый насос. Одним из видов гидронасосов, активно применяемый в автомобилестроении, стал насос шестерёнчатого типа.

Содержание:

  1. Что такое насос шестерёнчатый насос
  2. Как работает гидравлический насос
  3. Виды шестерёнчатых насосов
  4. Недостатки и поломки устройства

Что такое насос шестерёнчатый насос

Для нормального функционирования двигателя и различных систем автомобиля может применяться как мембранный насос, шестерёнчатый, так и роторный. В тех системах, где необходимо добиться высокого давления, хорошей производительности и стабильной длительной работы, применяют именно насос шестерёнчатого типа. Как правило, это масляный насос системы смазки двигателя. Его задача состоит в том, чтобы обеспечить номинальное давление масла, которое жизненно необходимо для качественной смазки трущихся деталей.

В некоторых типах автомобильных моторов, с сухим типом картера и масляным бачком, насос дополнительно производит перекачку жидкости из картера обратно в бачок. Шестерёнчатый насос это устройство, способное перекачивать жидкость с помощью лопастей (зубьев) шестерён. Одна из них ведущая, которая соединена с приводным валом, вторая ведомая, она вращается свободно и входит в постоянное зацепление с ведущей.

Как работает гидравлический насос

Принцип работы шестерёнчатого насоса показан на схеме ниже. Жидкость попадает во впускной патрубок либо самотёком, либо под воздействием разряжения, которое создаёт насос, а на выходе из устройства жидкость уже имеет необходимое для системы давление. Оно может регулироваться как оборотами насоса, так и специальным ограничительным клапаном. Принцип действия устройства заключается в постоянном изменении объёма между зубцами ведущей и ведомой шестерни, помещённых в герметичный корпус.

Насос шестерёнчатый находит широчайшее применение не только в автомобилестроении благодаря целому ряду важных технических показателей:

  • такой насос способен подавать жидкость очень равномерно, без перепадов давления;

  • его конструкция предельно проста, поэтому крайне надёжна;

  • он не требует частого и сложного обслуживания и очень прост в ремонте;

  • срок эксплуатации такого устройства достаточно длительный;

  • насос может создавать высокое давление и имеет высокую производительность.

Виды шестерёнчатых насосов

В автомобильном моторе масляный шестерёнчатый насос может приводиться в движение или от коленвала, или от распредвала посредством привода. Устройство бывает как регулируемого типа, так и без регулировки. Последний поддерживает стабильное давление при помощи контрольного клапана, как правило, шарикового типа. (шарик, нагруженный пружиной, перекрывает маслопровод до момента обеспечения определённого давления в контуре смазки).

Насос регулируемого типа может изменять давление в контуре только изменяя свою производительность в зависимости от оборотов мотора, а в насосах нерегулируемого типа, при превышении номинального давления срабатывает защитный (перепускной) клапан, который ограничивает подачу масла, направляя его излишки либо во всасывающий объем, либо в картер мотора. По конструкции шестерёнчатый насос может быть двух типов:

  1. С зацеплением наружного типа, когда шестерни находятся рядом на параллельных осях.

  2. С зацеплением внутреннего типа, когда шестерни помещены одна в другую.

Оба типа насосов имеют схожие технические характеристики по производительности, но размеры насоса с наружным зацеплением больше. Более компактный насос с внутренним расположением шестерён. сложнее в производстве, поэтому и цена его на порядок выше.

Недостатки и поломки устройства

Несмотря на довольно простую конструкцию, устройство может терять работоспособность, о чем будет говорить низкое давление в контуре или его полно отсутствие. Это может произойти по нескольким причинам. Самая распространённая из них — поломка привода насоса. Могут повредиться шлицы приводного вала, также при определённом уровне естественного износа давление насоса может быть недостаточным.

При недостаточном давлении виновником может быть редукционный клапан, который может засориться или пружина, которая нагружает клапан, может потерять свои свойства. Сам шарик может перекоситься и клапан не сможет работать корректно. Пониженное давление может быть следствием загрязнения полостей насоса или всасывающего канала, загрязнение масляного фильтра. Нерегулируемый шестерёнчатый насос все реже используется в современной технике, поскольку он способствует повышенному износу масла, а КПД его чрезвычайно мал. К тому же мощность двигателя, затраченная на привод устройства, на 35% выше по сравнению с роторным, более современным масляным насосом.

Читайте также:


avtoshef.com

Шестеренные или зубчатые насосы.

Насосы шестеренные (зубчатые)



Шестеренные насосы являются объемными роторными гидромашинами с вытеснителями в виде зубчатых колес. Из всех роторных насосов они имеют наиболее простую конструкцию.

Шестеренные насосы бывают с внешним и внутренним зацеплением. В насосах с внешним зацеплением, получивших наибольшее распространение, при вращении шестерен жидкость, заключенная во впадинах шестерен, переносится из полости всасывания в полость нагнетания и затем выдавливается в напорную линию зубьями шестерен, вступающими в зацепление. Число зубьев у шестерен принимают обычно равным 6…12.
В полости всасывания зубья выходят из зацепления, и освобождаемый объем заполняется жидкостью. Процесс имеет циклический характер и повторяется непрерывно с вращением шестерен.

Величина объемного КПД шестеренного (зубчатого) насоса в основном зависит от утечек жидкости через зазоры, образованные головками зубьев и корпусом насоса, а также между торцовыми поверхностями шестерен и боковыми стенками насоса.
Кроме того, дополнительно возникают утечки по линии контакта зубьев. Максимально объемный КПД таких насосов не превышает 0,8…0,95. Для уменьшения утечек стремятся подогнать сопрягаемые детали насоса и сделать минимальными зазоры между шестернями и корпусом насоса. При изготовлении зубьев с высокой точностью утечки по линии их контакта могут быть сведены к нулю.
Шестеренные насосы с внутренним зацеплением применяют значительно реже, чем насосы с внешним зацеплением из-за высоких требований к точности изготовления. Основное их преимущество в сравнении с шестеренными насосами внешнего зацепления – компактность.

Перечисляя технические особенности шестеренных насосов, стоит отметить, что в такого рода насосах применяются только прямозубые шестерни.

***

Преимущества и недостатки шестеренных насосов

Зубчатым (или шестеренным) насосам присущи все достоинства и недостатки объемных насосов, которые описаны здесь. Отдельно следует отметить, что шестеренные насосы - самые простые по конструкции и самые дешевые из объемных насосов. Они отличаются компактностью, высокой надежностью работы, относительно высоким КПД (до 80%), низкими требованиями к очистке рабочей жидкости (насосы работоспособны, если тонкость фильтрации не хуже 100 мкм).
В этих машинах отсутствуют элементы, подверженные неуравновешенному действию центробежных сил или движущиеся с ускорением, что позволяет эксплуатировать их при частоте вращения до n = 30 с-1.

С технической точки зрения очень удобным является то, что большинство шестеренных насосов не нуждаются в смазке, так как роль её выполняет рабочая жидкость.

Существенный недостаток шестеренных насосов – пульсация жидкости на выходе, вызываемая конструктивными особенностями зубчатого зацепления. Пульсация потока приводит к пульсации давления и повышенному шуму (до 90 дБ).
Кроме того, при работе шестеренных насосов возникает большая по величине и постоянная по направлению нагрузка на опоры шестерен, вызванная разностью давлений в напорной и всасывающей камерах. Эта сила вызывает повышенное изнашивание опор, что снижает долговечность насоса.

Полный КПД большинства шестеренных насосов обычно не превышает 0,6…0,75, эта величина является наименьшей по сравнению с полным КПД объемных насосов других типов.
Кроме того, шестеренные насосы характерны небольшим сроком службы при работе с высоким давлением. Поэтому их рекомендуется применять в тех гидромашинах и гидроприводах, где величина КПД не имеет существенного значения.

***

Область применения шестеренных насосов

Шестеренные насосы применяют в приводах технологического оборудования при сравнительно небольших давлениях (до 2,5 МПа). Такие насосы применяются чаще всего для перекачивания вязких жидкостей: масла, нефти, мазута, дизельного топлива, легко застывающих жидкостей (например, битума, парафина или вискозы), не содержащих механических примесей. Они широко распространены в машиностроении, нефтяной и химической промышленности, коммунальном и сельском хозяйстве, строительстве.

***



Принцип работы шестеренного насоса

Простейший шестеренный насос состоит из пары одинаковых шестерен - ведущей и ведомой, находящихся в зацеплении и помещенных в корпусе насоса (статоре) с малыми торцовыми и радиальными зазорами. Ведущая шестерня приводится во вращение двигателем.
При вращении шестерен жидкость, заполняющая впадины между зубьями, перемещается из полости всасывания в полость нагнетания. Так как крышка корпуса насоса достаточно плотно прилегает к торцам шестерен, то жидкость выжимается из впадин, когда зубья входят в зацепление на противоположной нагнетательной стороне насоса. Перетеканию жидкости в обратном направлении препятствует плотное сцепление зубьев шестерен.

Вследствие разности давлений на всасывающей и нагнетательной сторонах шестерни подвергаются воздействию радиальных сил, что может привести к заклиниванию ротора. Чтобы предотвратить чрезмерное увеличение давления в области нагнетания и образование вакуума на противоположной стороне при отходе зуба из впадин, в корпусе насосов выполняют разгрузочные каналы для выравнивания давления. Для этих же целей могут служить каналы и в роторных шестернях, полученные сверлением отверстий во впадинах зубьев.
В насосах высокого давления (свыше 10 МПа) торцовые зазоры уплотнены специальными "плавающими" втулками, которые прижимаются к шестерням при повышенном давлении. Для повышения давления жидкости применяют многоступенчатые шестеренные насосы, в которых подача каждой последующей ступени меньше подачи предыдущей. Они развивают давление до 20 МПа.

Шестеренный (или зубчатый) насос, представленный на рис. 1, состоит из корпуса 1, в цилиндрических расточках которого с минимальными радиальными зазорами располагаются зубчатые колеса 2 и 3. Корпус закрыт с двух сторон крышками.
Рабочие камеры всасывания В и нагнетания H образованы поверхностями корпуса, крышек и зубчатых колес. Одно из колес приводится во вращение от приводного электродвигателя, второе вращается за счет зубчатого зацепления (является ведомым).

При вращении шестерен зубья выходят из зацепления в камере В, освобождающиеся впадины увеличивают объем камеры, что приводит к образованию в ней вакуума рвак.
За счет разности давлений в баке насосной станции (рa > рвак) и камере В жидкость заполняет освободившийся объем – происходит процесс всасывания.
Во впадинах вращающиеся шестерни переносят масло из камеры В в камеру нагнетания Н.

При входе зубьев в зацепление жидкость вытесняется из впадин под избыточным давлением ризб в напорную линию привода или системы – происходит процесс нагнетания.

Теоретическую производительность шестеренного насоса определяют по формуле:

Qm = 2πm2zbn, м3      (1)

где: m, z, b – модуль, число зубьев, ширина венца ведущего зубчатого колеса;
n – частота вращения вала насоса.

Анализ формулы (1) показывает, что производительность (подачу) данного насоса можно изменить только за счет регулирования частоты вращения вала приводного двигателя, следовательно, сам по себе шестеренный насос представляет собой нерегулируемую гидравлическую машину.

***

Условные обозначения и маркировка шестеренных насосов

Буквенные и цифровые обозначения в маркировке шестеренных насосов означают следующее:

  • НШ – насос шестеренный;
  • М – для работы с маслами;
  • Г – насос с обогревом (охлаждением) корпуса;
  • Ф – насос фланцевого крепления (если буквы нет – насос на лапах).

Группы цифр и чисел, проставляемые через дефис:

  • Первая группа цифр - подача насоса в литрах за 100 оборотов;
  • Вторая группа цифр - максимальное давление, развиваемое насосом, кгс/см2;
  • Третья группа цифр - подача насоса в установке (агрегате), м3/час;
  • Четвертая группа цифр (обозначаемая через дробь) - давление на выходе из насоса в агрегате, кгс/см2.

После цифровых групп может присутствовать буквенное обозначение материала, из которого изготовлена проточная часть (корпус) насоса:

  • Ю - алюминий и его сплавы;
  • Б - бронза;
  • К - нержавеющая сталь;
  • Если буквенного обозначения материала в маркировке нет, значит проточная часть выполнена из чугуна.

Шестеренные насосы выпускают как правого, так и левого вращения, о чем есть указание на их корпусах знаками "Правый" или "Левый" (или буквами "Л", "П").

Кроме перечисленных выше обозначений насосов в их маркировке могут присутствовать и некоторые другие знаки, поясняющие конструктивные особенности.

В конце маркировки обычно проставляются технические условия на изготовление насоса.

Пример маркировки шестеренного насоса:

НМШГФ 0,6-25-0,25/25 Ю ТУ26-06-1558-89

здесь:
НМШГФ - насос масляный шестеренный с обогревом корпуса и фланцевым креплением;
0,6 - подача насоса в литрах на 100 оборотов;
25 - наибольшее давление насоса, кгс/см2;
0,25 - подача насоса в агрегате, м3/ч;
25 - давление на выходе из насоса в агрегате, кгс/см2;
Ю - материал проточной части насоса - алюминиевый сплав;
ТУ 26-06-1558-89 - обозначение технических условий.

В технических и графических характеристиках масляных насосов могут применяться следующие условные обозначения:

  • Q - подача, м3/час;
  • Р - давление насоса в агрегате, кгс/см2;
  • N - мощность насоса, кВт;
  • n - частота вращения, об/мин;
  • η - КПД, %;
  • HВ - вакуумметрическая высота всасывания, м.

Надёжность шестеренного насоса во многом обеспечена использованием предохранительного клапана. Срабатывая, он должен обеспечивать сброс лишнего давления.
Предел срабатывания клапана устанавливается производителем и указывается в сопроводительной документации. Наиболее часто устанавливаемый предел срабатывания составляет примерно 1,5 величины рабочего давления насоса.

***

Основные характеристики шестеренных насосов

В таблице ниже приведены основные рабочие характеристики некоторых типов шестеренных насосов, часто применяющихся в машиностроении. Здесь же приведены параметры приводных двигателей для этих насосов.

Марка насоса

Подача,
м3/час

Давление
насоса,
кгс/см2

Потребная
мощность
двигателя,
кВт

Частота
вращения,
об/мин

НМШ 12-25-10/10-1

10

10

11

1450

НМШ 12-25-10/4-1

10

4

5,5

1450

НМШ 2-40-1,6/16-1

1,6

16

2,2

1450

НМШ 2-40-1,6/16-10

1,6

16

2,2

1450

НМШ 2-40-1,6/16-15

1,6

16

3

1450

НМШ 2-40-1,6/16-5

1,6

16

1,5

1450

НМШ 32-10-18/10-1

18

10

7,5

980

НМШ 32-10-18/10-5

18

10

7,5

980

НМШ 32-10-18/4-5

18

4

5,5

980

НМШ 32-10-18/6-1

18

6

5,5

980

НМШ 32-10-18/6-33

18

6

7

980

НМШ 32-10-18/6-5

18

6

5,5

980

НМШ 5-25-2,5/6-1

2,5

6

2,2

980

НМШ 5-25-2,5/6-10

2,5

6

2,2

980

НМШ 5-25-2,5/6-5

2,5

6

1,5

980

НМШ 5-25-4,0/10-5

4

10

3

1450

НМШ 5-25-4,0/25-1

4

25

5,5

1450

НМШ 5-25-4,0/25-5

4

25

5,5

1450

НМШ 8-25-6,3/10-1

6,3

10

4

1450

НМШ 8-25-6,3/2,5-5

6,3

2,5

1,5

1450

НМШГ 20-25-14/10-1

14

10

7,5

980

НМШГ 8-25-6,3/10-5

6,3

10

4

1450

НМШФ 0,6-25-0,25/25Ю-5

0,25

25

0,75

980

НМШФ 2-40-0,8/16Б-13

1,6

16

2,2

980

Ш 40-4-19,5/4-1

19,5

4

5,5

980

Ш 80-2,5-37,5/2,5-1

37,5

2,5

11

980

***

Пластинчатые насосы



k-a-t.ru

Шестеренные насосы

Шестеренный насос для масла (моторное)

Технические характеристики перекачиваемой среды

Технические характеристики насоса

Насос шестерённый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании.

Технические характеристики электродвигателя

Материальное исполнение

Чертеж шестеренного насоса

Шестеренный насос для перемешивания масла при блендировании.

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 18,5 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик

Чертеж шестеренного насоса

Шестеренный насос для перемешивания концентрата присадок в моторное масло при растворении присадок

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 30 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик

Схема насосного агрегата

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для горячей перекачки теплоносителя производительностью 2,5 м3/час

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для горячей перекачки теплоносителя, а именно синтетического масла. С шестернями и валом из отожжённой закалённой стали, со сменными вставками подшипников, включая двойные втулки подшипника. Шестерни с косозубым зубчатым зацеплением обеспечивают бесшумную работу.

Технические характеристики насоса

Фланцы

Перекачиваемая среда

Материальное исполнение

Смонтировано на насосе

Регулирующий предохранительный клапан, соединённый со стороной всасывания.

Технические характеристики электродвигателя

Примечание:

При высокой температуре окружающей среды мощность электродвигателя будет изменяться, поэтому мощность была выбрана с 20% запасом.

Объем поставки

  • Насос;
  • Электродвигатель;
  • Муфта с защитой;
  • Рама основания.

Примечание

Вышеуказанный насос будет поставлен с рубашкой обогрева с помощью теплоносителя.

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для перекачки топочного мазута, производительностью 4 м3/час

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для перекачки топочного мазута. С шестернями и валом из отожжённой закалённой стали, со сменными вставками подшипников, включая двойные втулки подшипника. Шестерни с косозубым зубчатым зацеплением обеспечивают бесшумную работу.

Технические характеристики насоса

Перекачиваемая среда

Материальное исполнение

Смонтировано на насосе

Регулирующий предохранительный клапан, соединённый со стороной всасывания.

Технические характеристики электродвигателя

Примечание:

При высокой температуре окружающей среды мощность электродвигателя будет изменяться, поэтому мощность была выбрана с 20% запасом.

Объем поставки

  • Насос;
  • Электродвигатель;
  • Муфта с защитой;
  • Рама основания.

Примечание

Вышеуказанный насос будет поставлен с рубашкой обогрева с помощью теплоносителя.

Общий вид насосов и их разрез

Шестеренный насос для масла (моторное), вариант 2

Технические характеристики перекачиваемой среды

Технические характеристики насоса

Насос шестерёнчатый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании

Технические характеристики электродвигателя

Материальное исполнение

Таблицы рабочих характеристик

Шестеренный насос для перекачки нефти

Описание

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Примечание

Насос и электродвигатель установлены на стальной раме основания, муфта выполнена с алюминиевой защитой.

Шестеренный насос для масла (моторное), вариант 3

Технические характеристики перекачиваемой среды

Технические характеристики насоса

Насос шестерёнчатый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании.

Технические характеристики электродвигателя

Материальное исполнение

Схема насосного агрегата

Объем поставки

  • Насос;
  • Редуктор;
  • Электродвигатель;
  • Рама основание;
  • Муфта.

Шестеренный насос для перекачивания базового масла из емкостей хранения в аппарат блендирования масла

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 30 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик шестеренного насоса

Схема насосного агрегата

ence-pumps.ru

Насосы НШ их виды и технические характеристики

Насос НШ – это гидравлический агрегат шестеренного или шестеренчатого типа. Устройства такой конструкции широко применялись в советской технике (трактора МТЗ 80 и 82) и поэтому получили широкое распространение в нашей стране. На базе насосов НШ и по сей день работает множество устройств.

Насосы НШ

Принцип действия

Насос построен на базе двух шестерёнок, они расположены друг на против друга плотно прилегая как к корпусу, так и друг к другу. Вращаясь шестеренки переносят масло в полостях зубьев из зоны всасывания в зону нагнетания. Для более подробного изучения перейдите по ссылке: Шестереночный насос устройство.

Маркировка насосов НШ

В связи с широким распространением и множеством моделей и модификаций у гидравлических насосов НШ появилась своя специальная маркировка, с помощью которой можно с легкостью определить, что за агрегат перед вами и какую мощность от него ожидать. В качестве примера возьмем одну из маркировок НШ, рассмотрим каждую часть и определим что она означает. Пример: «НШ-10У-3 Л»

Пойдем по порядку по обозначениям с лева на право:

  • «НШ» — насос шестеренный;
  • После тире идет цифра, НШ-10, она означает рабочий объем агрегата, в данном примере он равен 10см3;
  • После цифры обычно идут буквы, они обозначают устройство насоса, буквой «А» обозначаются круглые агрегаты, другие же буквы обозначают что этот агрегат  плоского вида;
  • Далее, через тире, идет цифра означающая класс давления на выходе: 1=10Мпа, 2=14Мпа, 3=16Мпа, 4=20Мпа, 5=25Мпа;
  • Для обозначения левосторонних НШ в маркировке используется буква “Л”, в случае если агрегат правосторонний, буква не указывается;

Модели и их технические характеристики

Существует несколько модельных рядов насосов, основное их подразделение на группы обусловлено рабочими объемами.

Насосы НШ 4

Данная линейка представлена следующими агрегатами НШ 4-4, НШ4Г-3, НШ4К-3. В линейке присутствуют как левосторонние, так и правосторонние агрегаты. Устройства этой линейки получили широкое распространение благодаря сельскохозяйственной технике. В качестве рабочей жидкости они использую моторные масла.


Для устройств типа НШ4К-3 и НШ4Г-3 в зависимости от времени года используют следующие марки масел: летом М10В2, а зимой М8Г1 или М8Г2;

Для агрегатов марки НШ4-4 используются следующий перечень масел: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.

Обратите внимание что крепеж агрегатов НШ4-4, НШ4К-3, НШ4Г-3 к приводу производится по средствам четырех болтов. Они обязаны быть надежно завинчены, желательно применение контрогаек. Гидролинии подводятся к насосу с помощью фланцев, оборудованных уплотнительными кольцами.

Таблица 1. Технические характеристики насосов НШ4-4, НШ4К-3, НШ4Г-3.



В таблице не представлены левосторонние агрегаты так как их характеристики ничем не отличаются.

Насос НШ 6

Текущая линейка представлена следующей парой агрегатов: НШ6Г-3 и НШ6-3. Так же в линейке присутствую и их левосторонние аналоги (К маркировке добавляется буква «Л»). Их рабочий объем составляет 6,3 см3, номинальное давление принимает величину 16МПа. Их назначением является нагнетание рабочей жидкости в гидравлические системы тракторов, сельхозмашин и других различных агрегатов.

Таблица 2. Технические характеристики насосов НШ6-3, НШ6Г-3, НШ6-3Л, НШ6Г-3Л.

Насос НШ 8

В линейке три марки устройств НШ8-Г-3, НШ8-Д-3, НШ8-3. Выпускаются как левого так и правого вращения. НШ 8 применяются на тракторах марки ЛТЗ-60АВ, ЭТЦ-160-Л, а также на экскаваторах марок ЭО-2101, ЭО-2621 и ЭО-2301. Как становится ясно из маркировки НШ8 обладают 8см3 рабочего объема и выдают номинальное давление в 16 МПа. Для правильной эксплуатации НШ 8 нужно применять определенные марки масел. Летом подойдет масло марки М10В2, зимой же будут актуальны масла М8Г1 и М8Г2.

Таблица 3. Технические характеристики насосов НШ8-Г-3, НШ8-Д-3, НШ8-3.



Насос НШ 10

Насос получил две различные комплектации НШ10-3 и НШ10-4. Рабочий объем насосов составляет 10 см3 и подает номинальное давление НШ10-3 16 МПа а НШ10-4 20 МПа. Также НШ10-3 получил четыре заводских модификации такие как НШ10Д-3, НШ10В-3, НШ10Г-3, НШ10У-3. Выпускаются как левого таки правого вращения.



Таблица 4. Технические характеристики насосов НШ10-3 и НШ10-4

Мало для НШ10-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.

Мало для НШ10-4: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.

Насос НШ 14

Данный агрегат получил три модификации НШ14Г-3, НШ14В-3, НШ14Д-3. Рабочий объем равен 13,75 см3, при номинальном давлении 16 МПа. Применение свое нашел в тракторах следующих моделей: МТЗ-1221, МТЗ-1521 (с 1998 г.), МТЗ-1022 (с 2001 г.).

Мало которое рекомендуемо для заливки в НШ14-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.

Таблица 5. Технические характеристики насосов НШ14Г-3, НШ14В-3, НШ14Д-3.

Насос НШ 16

Насос получил четыре модификации: НШ16Г-3, НШ16В-3, НШ16Д-3, НШ16Е-3. Рабочий объем равен 15,6 см3, номинальное давление 16 МПа. Мало для НШ16-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2. Применяется на следующих тракторах: МТЗ-1221 и МТЗ-1521. Выпускаются как правого так и левого вращения.


Таблица 6. Технические характеристики насосов НШ16Г-3, НШ16В-3, НШ16Д-3, НШ16Е-3.

Насос НШ 32

Представлен в двух модификациях НШ32-4 и НШ32А-3 которые в свою очередь существуют и левого и правого вращения. Рабочий объем насоса 32 см3 выдает на выходе номинальное давление в размере 20 МПа. Данный вид устройств применяется на великом множестве различных техник и машин. Устройство такова рода стоит даже на КАМАЗе, ЗИЛе и автомобиле нива.

Таблица 7. Технические характеристики насосов НШ32-4, НШ32А-3 и НШ32В-3.



Насос НШ 50

Две марки левосторонних и правосторонних агрегатов: НШ50-4 и НШ50А-3. 50 см3 рабочий объем, номинальное давление 16 – 20 МПа. Ставится на такие тракторы как ДТ, машины МАЗ и БелАЗ.



Таблица 8. Технические характеристики насосов НШ50-4 и НШ50А-3



Мало для НШ50А-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.

Мало для НШ50-4: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.

Насосы НШ 71 и НШ 100

Четыре марки левосторонних и правосторонних насосов НШ100-4, НШ100А-3, НШ71-4 и НШ71А-3. Рабочий объем 100 и 71 см3. Номинальное давление 20 и 16 МПа.

Таблица 9. Технические характеристики насосов НШ100-4, НШ100А-3, НШ71-4 и НШ71А-3.

Насос НШ 250

Две марки левосторонних и правосторонних насосов НШ250-4, НШ250А-4. Рабочий объем равен 250 см3, а номинальное давление равняется 25 МПа. Применяется на следующей технике: Т-330, Т-500, Т-25.01, Т-35.01, Т-50.01.

Таблица 10. Технические характеристики насосов НШ250-4, НШ250А-4.

То что вам предлагает Яндекс

То что вам предлагает Google



gidropnevm.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
