Общая конструкция

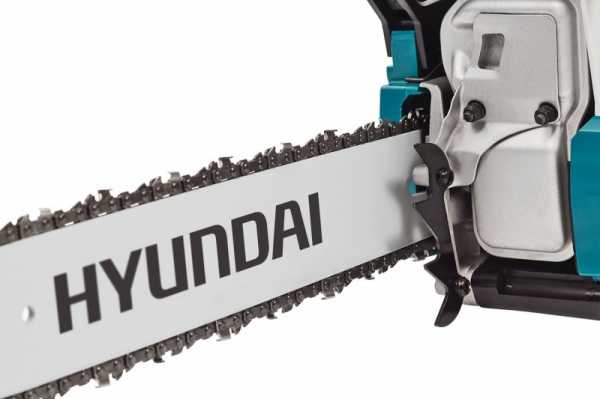

В стандартном решении, продольная шина для бензопилы представляет собой изготовленную из качественной стали деталь удлиненной овальной конфигурации.

На одном конце расположены отверстия под резьбовый крепеж, на другом конце длинных шин устанавливается ведомая звездочка. Такое устройство шины способствует плавности хода цепи и снижению нагрузок на двигатель.

По периметру шины выполнена проточка, в которую заводятся хвостовики пильной цепи. Через специальные сверления для охлаждения и смазки гарнитуры в рабочую зону в дозированном количестве подается цепное масло.

Размерные характеристики

Направляющий паз шины бензопилы бытовой категории, имеет ширину 1,1 или 1,3 мм. Этот же показатель для профессиональных моделей составляет 1,5-1,6 мм. Несоответствие толщины хвостовика цепи и ширины паза может инициировать перегрев гарнитуры и ее досрочный выход из строя. В другом варианте возможен выход цепи из паза или ее обрыв.

Аналогичные последствия могут быть при несовпадении шага цепи и венца приводного механизма. Во многих моделях бензопил замена ведущей звездочки сопряжена с затратным по времени демонтажем узла сцепления. В ряде случаев требуется оборудование сервисно-ремонтного уровня.

Наиболее востребованный шаг звездочки и пильной цепи для пил мощностью до 3-х л.с. — 0,325 дюйма. Для профессиональной бензопильной техники характерно применение шага 3/8 дюйма.

Ведомая звездочка шины централизованно не смазывается. Этот недостаток компенсируется высоким качеством подшипника, который необходимо намазывать через каждые 8-10 часов наработки. Полноценная замена звездочки шины ведомой, возможна только в оборудованной мастерской.

Критерии выбора шины по качественным характеристикам

Унифицированные по посадочным размерам шины представлены в небольшом ассортименте. Как правило, каждый производитель использует собственные стандарты, что исключает возможность эксплуатации бензопилы с пильным оборудованием других брендов.

  • Отпускная цена направляющих шин определяется размерами, качеством материала и известностью бренда. Самая дорогая наиболее качественная и долговечная в работе продукция ведущих производителей.
  • Высокая стоимость фирменных шин в полной мере компенсируется высокой износостойкостью и продолжительным эксплуатационным ресурсом.
  • В среднем ценовом диапазоне – ассортимент шин бюджетного уровня, которыми комплектуются бензо- и электропилы бытового класса. При грамотной эксплуатации и квалифицированном обслуживании, шины категории Стандарт вырабатывают назначенный производителем ресурс с большим превышением.

Менее популярны дешевые недолговечные в эксплуатации шины китайского производства, которые устанавливаются на бензопилы минимального ценового диапазона. Значительная часть такой продукции поступает в продажу под торговыми марками известных брендов.

Как исключить возможные риски приобретения шинного контрафакта?

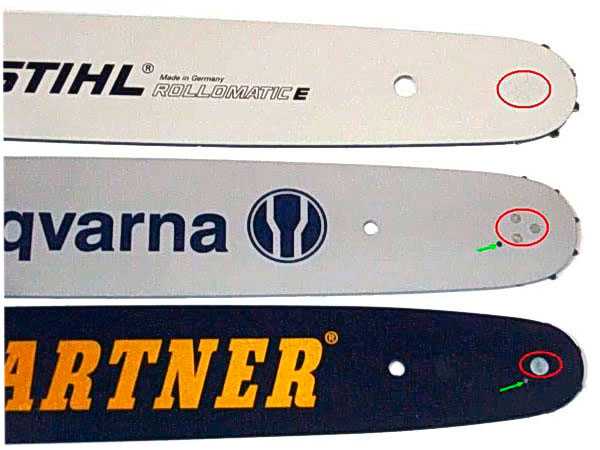

В информационном поле приводятся признаки, по которым несложно отличить оригинальную брендовую бензопилу от самой достоверной подделки. Что касается шин, то их достоинства и недостатки проявляются непосредственно в эксплуатации.

На отечественном рынке бытовой техники около 15% всего объема продаж бензопильных комплектующих составляет неизвестного происхождения третьесортный контрафакт, вырабатывающий стандартный ресурс в лучшем случае наполовину.

Эксплуатировать бензопилу в комплекте с поддельной шиной и цепью экономически невыгодно и небезопасно. Значительная часть травмоопасных ситуаций создается при использовании шинного и цепного фальсификата.

Купить качественную и долговечную фирменную шину нужной модели, без существенных рисков можно в фирменной торговой точке или представительстве лицензированной дилерской компании. При отсутствии такой возможности следует воспользоваться услугами солидного, заслужившего доверие покупателей интернет магазина.

Лидеры потребительского спроса

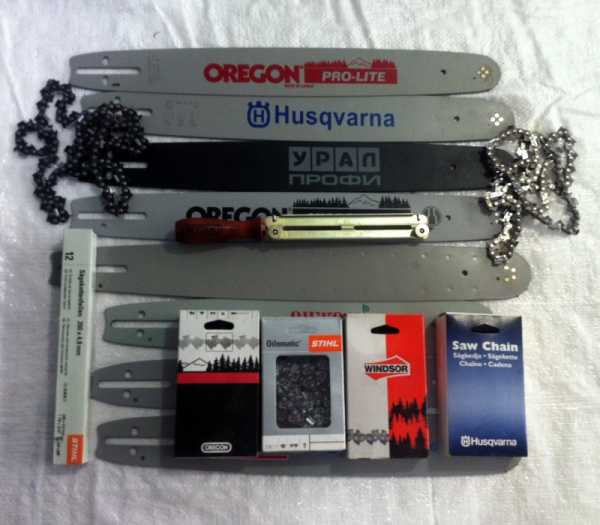

В процессе естественного отбора первые строчки рейтингов продаж заняла продукция ведущих европейских и азиатских производителей бензопильного оборудования. Максимальный спрос на комплектующие торговых марок Штиль, Хускварна, Макита, и ряда других.

Во всех отношениях отлично зарекомендовала себя шина Oregon, которая в разных модификациях комплектует съемное оборудование пил среднего и более высокого ценового уровня.

→ ШИНА MAKITA 3/8 ПО ЛУЧШЕЙ ЦЕНЕ

Конструктивные особенности бытовых и профессиональных шин

Конструкция современных пильных гарнитур постоянно совершенствуется. В результате частичной модернизации была разработана так называемая узкая шина.

Конструкционно такие модели отличаются формой наконечника, предотвращающего обратный удар при входе гарнитуры в пропил. Бензопильная техника бытового класса в большинстве своем комплектуется узкими шинами. Широкий носок — это характерная особенность шины, предназначенной для распиловочных работ повышенной сложности, а также бензопил профессиональной категории.

Выбор длины шины с учетом мощности привода

Длина новой направляющей шины определяется мощностью и величиной коэффициента крутящего момента силового агрегата.

  • Модели бензопил малого и среднего мощностного диапазона комплектуются шинами длиной от 30 до 40 см.
  • Более длинные пильные комплекты создают на двигатель и кинематику инструмента избыточные нагрузки, которые отрицательно отражаются на его тяговых характеристиках и долговечности эксплуатации.
  • В прилагаемом руководстве по применению указана рекомендуемая длина направляющей шины. Это означает, что не исключается установка более короткой гарнитуры, но имеется ряд ограничений по работе инструмента с шиной увеличенной длины.

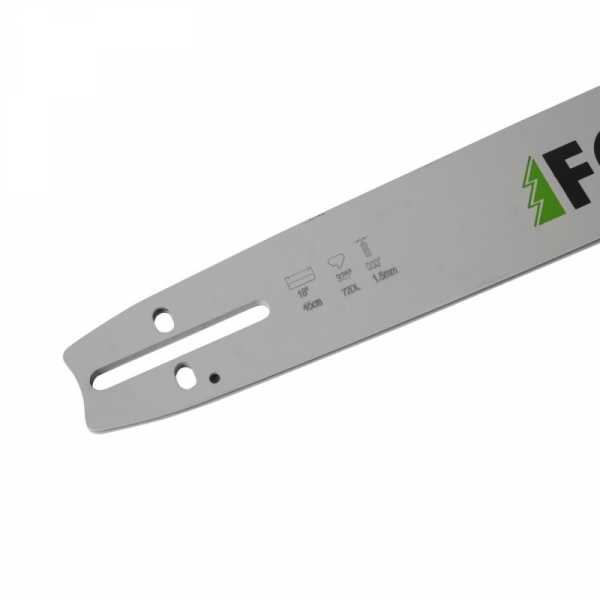

Бензопильная техника профессионального уровня оснащается силовыми агрегатами, мощность которых позволяет использовать преимущества шин длиной до 75 см. Зачастую размер шины в сантиметрах и дюймах наносится на ее боковую плоскость.

Рекомендации по продлению эксплуатационного ресурса

Примерный срок эксплуатации фирменной шины равняется суммарному ресурсу 3-х качественных пильных цепей, приводная звездочка меняется по состоянию. Специалисты рекомендуют использовать в работе комплект из нескольких цепей.

Такой способ позволяет уменьшить потери рабочего времени, которое расходуется на периодическую заточку цепей, а также оптимизировать износ пильного механизма в целом. Ускоренные износы шин — это следствие неквалифицированного обслуживания бензопилы и ее неграмотной эксплуатации.

Основные факторы досрочного выхода шины из строя:

  • инициирующее быструю выработку паза и хвостовиков чрезмерное натяжение цепи или несоответствие ее шага характеристикам венца ведущей звездочки;
  • приложение значительных усилий при распиловке твердой или мерзлой древесины;
  • греется шина и интенсивно изнашивается из-за отсутствия подачи смазки, вследствие неисправности или неправильной регулировки штатного маслонасоса;
  • экономия средств на применении некачественного цепного масла или масляных суррогатов типа отработки.

Форсированный расход ресурса пильной гарнитуры имеет место при попадании в нее грунта или песка, работе новой цепи на изношенном венце ведущей звездочки.

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

  • В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
  • После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.

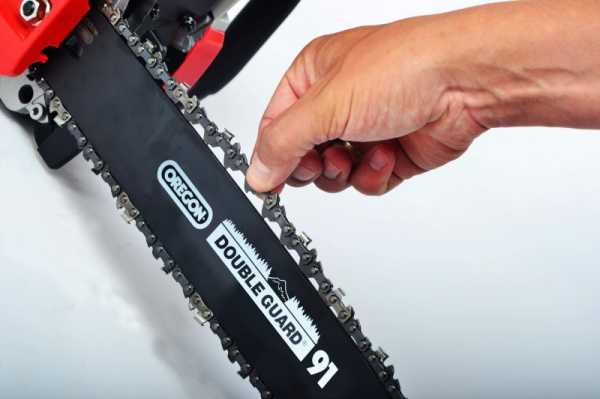

  • Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Причины неровного распила

В любительской бензопильной практике возникает много вопросов, связанных с уходом пропила в ту или иную сторону. Такая неисправность создает существенные неудобства при использовании бензопилы в технологиях деревянного строительства.

Причина этого явления в малозаметной для глаза деформации шины, неправильной заточке или неравномерном износе режущих звеньев цепи. Если профессиональная доводка цепи положительного результата не дала, проблема устраняется заменой всего комплекта.

opilah.com

Шина для бензопилы - 90 фото оптимальной формы и длины резы

Правильно подобранная шина для бензопилы позволяет продлить срок службы инструмента и даже повысить удобство пользования им. Неправильный выбор способен привести к снижению производительности и, что гораздо страшнее, к более быстрому износу двигателя.

Покупая новый инструмент, вы приобретаете бензопилу с идеально подобранной под ее возможности и предназначение шиной. В случае выхода из строя шины для бензопилы штиль, к примеру, идеальным вариантом будет приобрести точно такую же шину того же производителя.

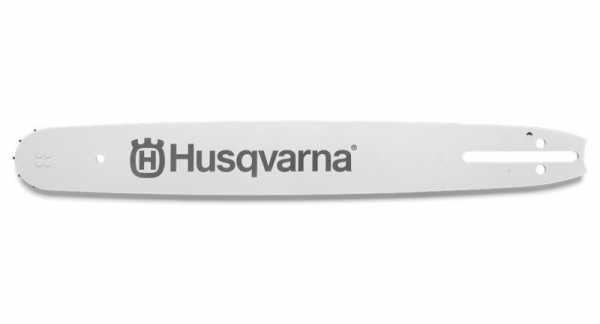

Но что делать, если ехать в другой город не вариант, а «по месту» можно приобрести только шины для бензопилы Husqvarna? Не отчаиваться и не нервничать. Зная несколько простых правил, можно спокойно подобрать равноценный вариант среди шин от производителей, не являющихся производителем вашего инструмента.

Краткое содержимое статьи:

Длина реза

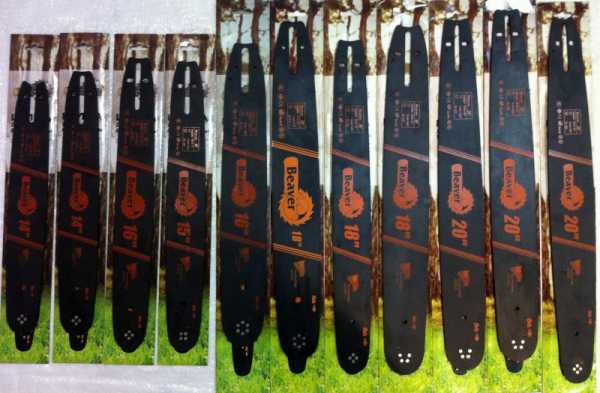

Даже неопытный пользователь сумеет отличить любительский, полупрофессиональный и профессиональный инструменты по их размеру, весу и длине шины:

Любительский инструмент или, как его еще называют, сучкорез отличается небольшим весом, малой (до 2 кВт) мощностью и короткой (11-13″) шиной. Он идеально подходит для работ по уходу за садом, но совершенно не подходит для длительных работ и больших нагрузок.

Полупрофессиональная бензопила имеет средние параметры и укомплектована шиной средней ( 14-16″) длины. В случае необходимости, таким инструментом можно и дерево спилить и пару досок распилить. Однако она непригодна для продолжительной работы.

Для профессиональных инструментов, рассчитанных на большие объемы работ, характерны большой вес бензопилы, высокая (до 6 кВт) мощность и длинная ( от 18″ ) шина. Такая комплектация подходит для многочасового распила толстой древесины.

Подыскивая шину, так же следует помнить, что нужно выбирать шину для бензопилы не длиннее «родной». Боле короткие варианты допустимы, но с теми, которые длиннее расчетных, двигатель затрачивает усилий на разгон цепи больше и быстрее греется, соответственно.


Длительная эксплуатация бензопилы с шиной, длиннее предусмотренной производителем, неминуемо приведет к поломке инструмента.

Иные параметры

Первостепенное внимание стоит уделить креплению шины бензопилы. Если хвостовик выбранной шины полностью идентичен хвостовику шины вашего производителя, вплоть до расположения технологических отверстий для подачи масла – такая шина идеально подойдет к вашему инструменту.

К сожалению, производители бензопил стараются делать хвостовики фирменными. Шина макита, к примеру, не подойдет к бензопиле штиль из-за огромной разницы в строении хвостовиков.

Не менее важна и ширина паза шины, которая может быть в пределах от 1,1 до 1,6 мм. Узкий паз подходит для любительских инструментов, широкий же предназначен для менее послушной, но более мощной пилы.

И напоследок, концевая звездочка. Это наиболее изнашиваемая часть любой пильной шины. Если планируются большие объемы работ, то лучше всего подбирать вариант с заменяемыми головками, как на шине бензопилы урал. Такая конструкция позволяет по мере износа менять только головку, существенно экономя на необходимости частой замены шин.


Форма так же имеет значение

Знакомясь с ассортиментом или фото шин для бензопилы трудно не обратить внимания на разницу их форм. Узкие и плоские шины характерны для маломощного инструмента. Их популярность связана с безопасностью для неопытного пользователя: отсутствие обратного удара предотвращает опасные прыжки пилы и делает ее использование более приятным.

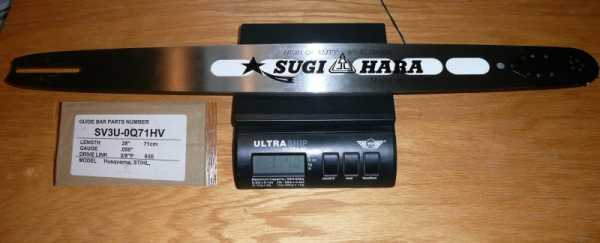

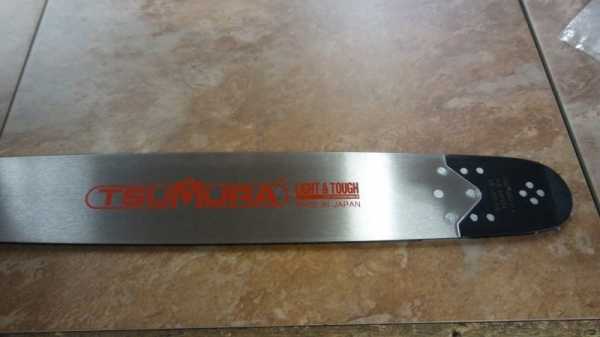

Так же существуют облегченные шины. Конструкция, состоящая из двух стальных пластин, скрепленных между собой полиамидом, идеально подойдет для инструмента, предназначенного для высотных работ, благодаря уменьшенному весу.

При выборе шины для бензопилы важно понимать, что от правильности выбора зависят качество проводимых работ и срок службы бензопилы. Поэтому следует отдавать предпочтение шинам от проверенных производителей.

Кроме того, подбирая шину для своего инструмента, акцентируйте внимание на предстоящих работах: условия, ваши профессиональные навыки, вид обрабатываемой древесины – все имеет значение.


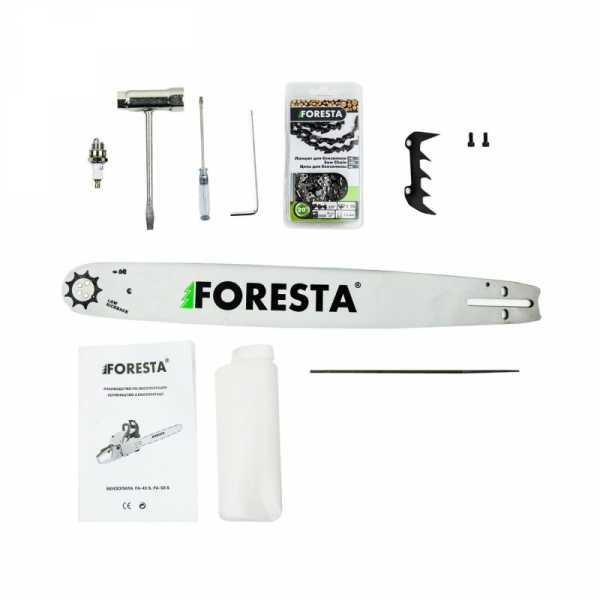

Фото шин для бензопилы


Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Шины для пил, виды и их производители

Многообразие пильных шин может напугать неопытного пользователя, однако, на самом деле за всем этим многообразием нет ничего сверхъестественного. Любой желающий может разобраться и в технических параметрах, и в особенностях использования шин. Единственное условие правильного успеха в этом – учет рекомендаций и критериев подбора, которые приведены ниже.

Как выбрать шину для бензопилы

Шин для бензопил достаточно много. Их количество в совокупности превышает все вместе взятые другие направляющие шины для пильного инструмента. Поэтому разобраться в их отличительных чертах кажется задачей максимум. Однако критериев выбора совсем немного.

Сразу оговоримся, что новичкам следует лишь строго следовать предписаниям производителя, указанным в сопутствующей инструкции и приобретать только оригинальные изделия с защитой от подделок. А вот более опытные дровосеки и деревообработчики смогут ориентироваться на более четкие параметры. В их число входят:

  • Материал, из которого изготовлена шина;
  • Длина шины;
  • Ширина шины;
  • Глубина паза цепи;
  • Ширина паза цепи;
  • Способ смазки цепи;
  • Количество зубьев ведомой звездочки.

Кроме того, может учитываться форма шины. Суть в том, что некоторые модели позволяют использовать одну и ту же шину, переворачивая ее так, чтобы шина равномерно стачивалась с обеих сторон. Это возможность позволяет продлить срок ее эксплуатации.

Направляющая шина для циркулярной пилы

(см. Направляющая шина для дисковой пилы)

Направляющая для дисковой пилы Makita

Направляющая шина для дисковой пилы

Гораздо реже, чем для цепных моделей, встречаются направляющие шины для дисковых пил. Их особенность в том, что они очень редко поставляются в комплекте с пильным инструментом, как это обычно происходит в случае с цепными бензо- и электропилами. Их приходится докупать дополнительно, однако, и среди них имеются свои особенности.

Шина для дисковой пилы представляет профилированную металлическую, обычно алюминиевую, полоску, на которую устанавливается дисковая (циркулярная) пила и движется по ней, как по рельсам вагон. Для того чтобы шина не скользила по обрабатываемому материалу ее снабжают резиновыми или другим вставками с нижней стороны, а также скобами, которых в комплекте может и не быть.

Часто они имеют модульную конструкцию и могут соединяться между собой для создания более длинного полотна.

Шины для пил Интерскол

Компания Интерскол, которая занимается выпуском не только пил, но и ряда других бытовых и строительных инструментов, собственного производства шин для цепных пил не имеет. Поэтому для таких пил, выпускаемых под своим брендом она использует сторонние комплектующие, в частности, шины от компании Oregon. Эти изделия используются в двух вариантах – 16-дюймовом и 14-дюймовом.

Иначе обстоит ситуация с шинами для дисковых пил. Их выпускает сама фирма Интерскол сразу в двух размерах: меньшем – 800х210,5х200,5 мм и большем 1400х210,5х200,5 мм.

Шина Oregon для цепной пилы

Шины для пил Makita

Компания Makita выпускает несколько цепных пил, а к ним и шин. Бензопилы и электропилы Makita, питающиеся от электросети, комплектуются изделиями в разных размерах: 250, 350, 400, 450 и 500 мм, а аккумуляторные электропилы комплектуются более компактными шинами на 115 и 250 мм.

Шины для пил Bosch

Так же, как и компания Makita, Bosch выпускает пильные шины к своим изделиям. Цепные пилы производства Bosch комплектуются шинами в размерах 300, 350 и 400 мм. Однако помимо цепных пил в ассортимент компании входят и дисковые пилы. К ним производитель создает целую линию аксессуаров, которая объединяется в системы направляющих шин.

Шина Bosch для цепной пилы с кожухом

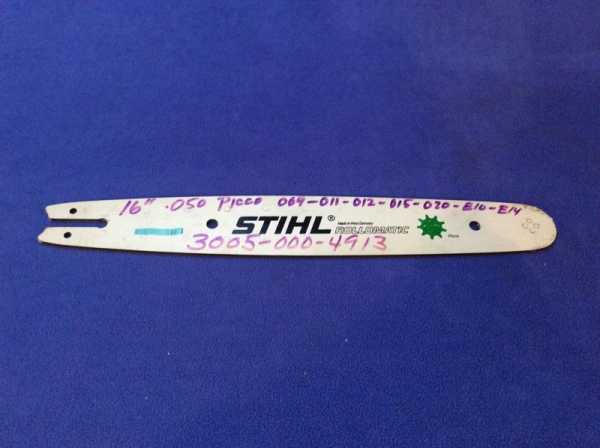

Шины для пил Stihl

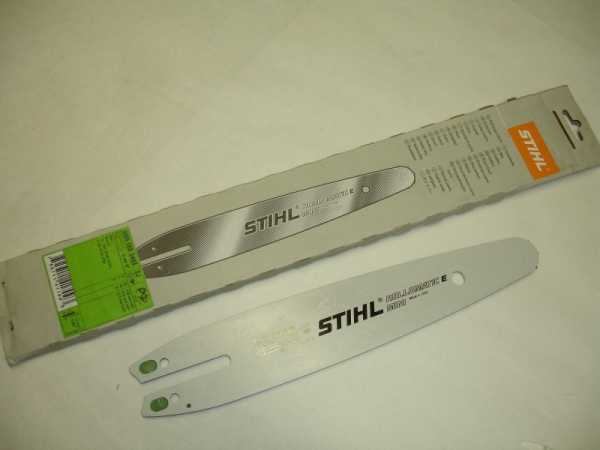

Компания Stihl в отличие от прочих хоть и выпускает пильные шины самостоятельно, однако, выделят их в отдельные линейки под разными названиями. Так, шины с низким показателем трения для бытовых цепных пил выпускаются под брендом Rollmatic, суперпрочные шины для профессиональных лесорубов выпускаются под брендом Duromatic, а вот изделия, предназначенные для фигурной резки по дереву носят название Carving.

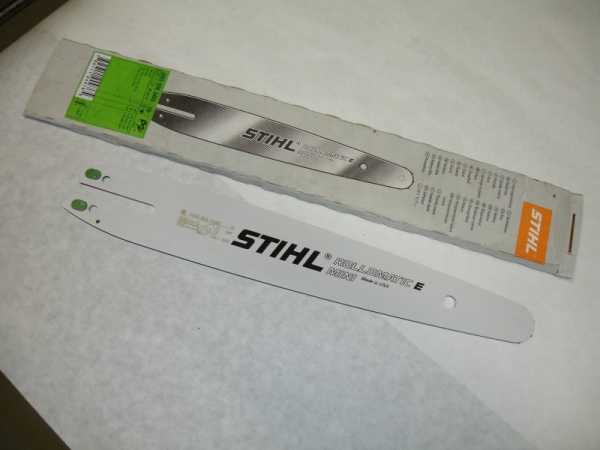

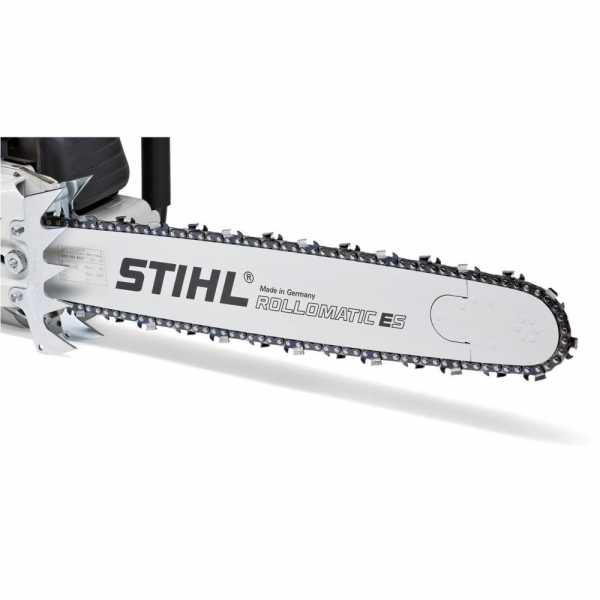

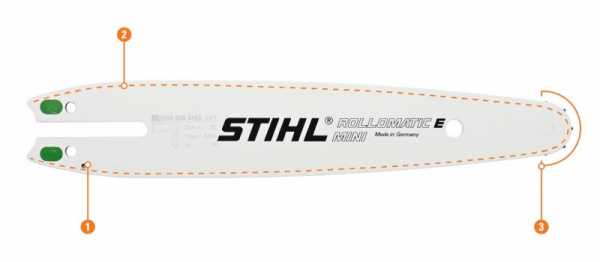

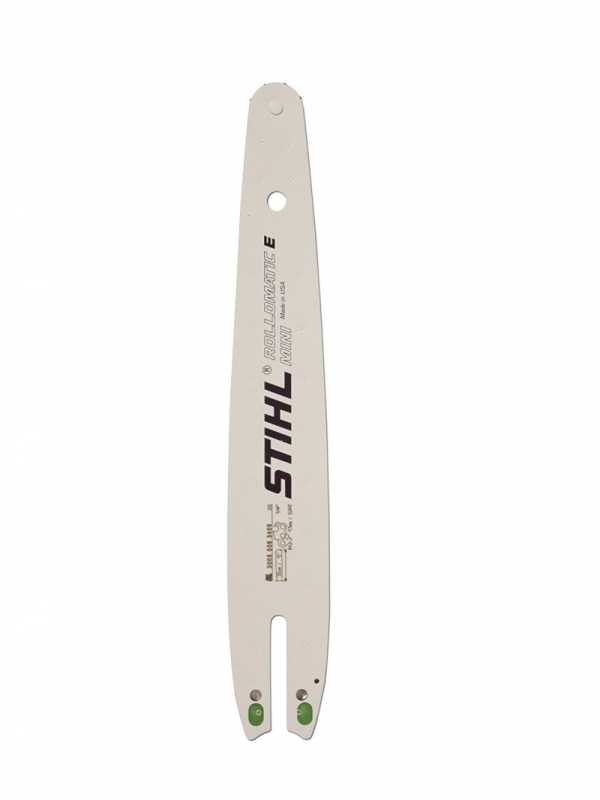

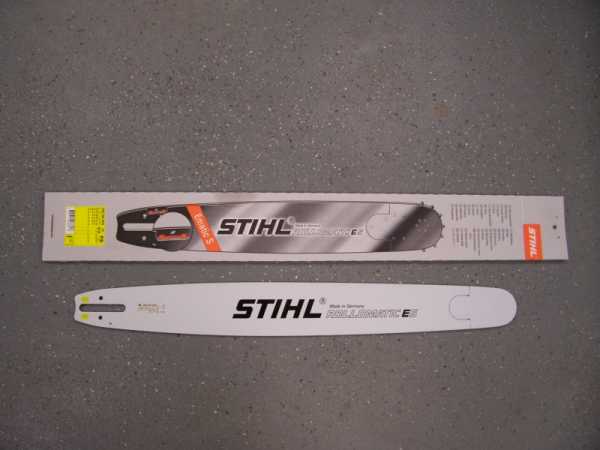

Шина Stihl серии Rollmatic
