Как сделать каретку для фрезера своими руками?

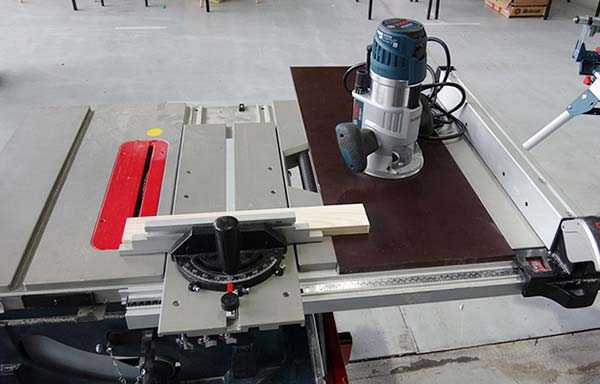

Для того чтобы сконструировать станок ЧПУ, необходимо использовать несколько вариантов агрегатов. Устройства не заводского производства часто имеют рельсы из каретки машинки для печати, а также принтера. Основные качественные показатели влияют необратимым образом на показатели обработки и устройства на базе фрезерного станка с шипорезной кареткой, поэтому излишняя экономия может только навредить.
Детали
Чаще всего используются полированные валы, которые отличаются невысокой ценой. Покупка этих элементов труда не составит. Они подлежат монтировке и обработке. Чаще всего изготавливаются из прочной стали.
После этого верхние слои подлежат закаливанию индукцией, что благотворно влияет на период использования и показатель износа. Идеальная гладкость дает возможность перемещаться каретке по полированному слою предельно удачно. С обеих оконечностей валы можно крепить двумя руками без лишних проблем.
Но также на рынке имеется немало поддельных элементов из низкокачественного металла, так как вероятность точной проверки на месте равна нулю.
Недостатки:
- Основание не фиксируется. Вал можно поддерживать только на основании двух крепежных устройств. Это дает возможность значительно облегчить инсталляцию собственноручно, но при этом в независимости от настольной опоры. Из-за этого повышается возможность допущения дефектов во время обработки изделия. По истечении времени направляющие для каретки токарного станка скатываются и искривляются.
- Имеются провисания на длинных промежутках. Из-за провисов вал с длиной более 100 см не используют при обработке для станка. Имеют также значение толщины и длины валовой поверхности. Наилучший вариант – это 0, 05, а еще выгодней 0,06 – 0,1.
Подшипники в каретке для фрезера
Выделяют две разновидности подшипников при инсталляции направляющих:
- Втулки для шариковых элементов.
- Подшипники для обеспечения скользящей поверхности.
Шариковые цилиндрические обтекатели, а также детали для обеспечения качения по сравнению с рельсовыми каретками имеют два значительных минуса: незначительный уровень грузоподъемности и немаленький люфт. Для обеспечения поддержания веса шипорезная каретка устанавливается на направляющую линию по несколько валов.
Недостатки такого рода подшипников:
- Выдерживают небольшую нагрузку.
- Образование высокого давления вследствие невысокого ресурса функционирования. Необходимость периодической замены вала из-за образования канавки.
- Опилки и липкая пыль забивают слоты.
Подшипники для обеспечения скольжения по поверхности производят из нетвердых металлов, таких как капролон. В случае выдерживания всех допусков показатели грузоподъемности и прецизионности подшипника скольжения достаточны высоки. Тем не менее опилки и грязь не способны навредить агрегату. Но это относится только к деталям из бронзы, которые качественно обработаны.
Со временем происходит износ изделия, который требует периодической подгонки, чтобы избавиться для избавления от зазоров. Как правило, для изготовления собственными руками применяют более доступные подшипники.
Валы для шлицевых втулок
Внутри продольного вала двигаются определенные втулочные шарики. Конструкция имеет высокий уровень жесткости, намного жестче, чем обычные валы после шлифовальной обработки. Имеют также более длительный период использования. Усиления крутильного вала имеют дополнительное значение. Они очень удачно могут быть инсталлированы на крепежную конструкцию вала.
Значительным недостатком шлицевого направляющего является дороговизна. Это является причиной редкого использования в стандартных агрегатах ЧПУ.
Валы с сечением в форме цилиндра
Цилиндрическая конструкция дает возможность удерживать равновесие по всей длине, не допуская провисающих элементов из-за веса, который имеет шипорезная каретка. Данный вид направляющих получил еще название линейных опорных валов. Имеют точную фиксацию вдоль корпуса механизма благодаря резьбовым отверстиям. Такие направляющие позволяют передвигать каретки с большим весом, не допуская провисания.
Недостатки, связанные с цилиндрическими валами станков:
- Недолгий период эксплуатации.
- Значительный показатель люфта стержней.
Если в линейных подшипниках в равной степени взаимодействуют с нагрузками разных направляющих векторов, то на валах с цилиндрическим сечением шипорезная каретка не настолько устойчива.
Это является следствием закрытой втульной поверхности, которой не обладает шипорезная каретка. А посему необходимо учитывать тот факт, что аппаратная часть с ЧПУ будет функционировать менее устойчиво, чем похожий станок, используя обыкновенные круглые рельсовые движители.
Современные цилиндрические рельсы производятся и известными компаниями, и небольшими кустарями. Это влияет на стоимость аппарата и его технические составляющие. Случается, что каретки и рельсы одного производителя не соответствуют общим стандартам.
Направляющие на рельсах для профильных целей
Данный вид направляющих устанавливается в высокоточных металлорежущих станках с ЧПУ.
Основные разновидности: с шариками и роликами.
Направляющие с конфигурациями
Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.
Недостатки рельсов на шариках:
- Места крепления должны быть прямолинейными и без всяких шероховатостей.
- Трудный процесс монтирования на станок.
В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.
Профильные направляющие с роликом внутри
Одно из лучших направляющих, которое имеет плоские качающие пазы. Вместо шариков встроены ролики.
Это сказывается на эффективности работы направляющих модулей. Лучше всего подходят для обработки камней, а также для таких металлов, как сталь и чугун.
Рельсы с призматическим сечением
Основное место установки: обрабатывающая промышленность. Рельсы не подлежат демонтажу, входят в структуру станины.
Очень сложно производить и ремонтировать. Не подлежат демонтажу своими руками. Использование: оборудование для профессионалов на базе ЧПУ.
Видео: точная каретка для фрезерного стола.
Как сделать каретку для фрезера своими руками
Что можно использовать для изготовления самодельной каретки либо салазки в домашних условиях:
- уголки;
- подшипники;
- гайки;
- болты.
Используется только уголок из стали, и никогда алюминий. Сталь или кругляк можно еще больше закалить или ничего не менять. Но обязательно отшлифовать. Для инсталляции не надо выбирать широкие подшипники, лучше узкие, но с высокой долей трения. Диаметр болтов не может быть больше, чем внутренний поперечник своего катка.
metmastanki.ru
шипорезная каретка Лучшее видео смотреть онлайн
4 г. назад
каретка шипорезная используется для нарезания шиповых соединений. Верхний стол используется для обработк...
Шипорезная каретка JET, арт. 10000253, подходит для фрезерных станков с Т-образным пазом 19 мм http://www.jettools.ru/woodworking/acc...
1 г. назад
CNC #ЧПУ Видеоролик снят в #столярной_мастерской_БУК которая находится в городе #Лебедин . Мастерская сущест...
4 г. назад
Описана на форуме cncmasterkit.ru Автор - Трудоголик (Николай Филенко)
6 мес. назад
Технология изготовления торцовочной каретки и дополнений для изготовления ящичного соединения. Также...
9 мес. назад
Каретка на фрезер . В этом видео не большой обзор ,рассказываю как модернизировал старую каретку на фрезер...
2 г. назад
3 г. назад
В этом ролике я покажу как можно сделать быстро и просто каретку для распиловочного стола.
2 г. назад
Подписка https://www.youtube.com/channel/UCpB6NAIqceHqLUWu1QHHksg Торцовочно-шипорезная каретка для самодельного распиловочного...
3 г. назад
"Сухая" каретка для фрезерования торцов! ▻ Скачайте книгу "Основы столярного мастерства": http://jurprime.ru/offers/book/...
6 г. назад
Такое дополнение к двухроликовой каретке позволяет при обработке больших заготовок расширить опорную...
2 г. назад
luchshee-video.ru
Шипорезка для прямого ящичного шипа: littlehobby
Такие шипорезки обычно делают на основе фрезерного стола или циркулярной пилы. Но, конечно, возможны и варианты - в зависимости от выдумки мастера - на ленточной пиле, лобзиковом станке, да хоть на бензопиле!

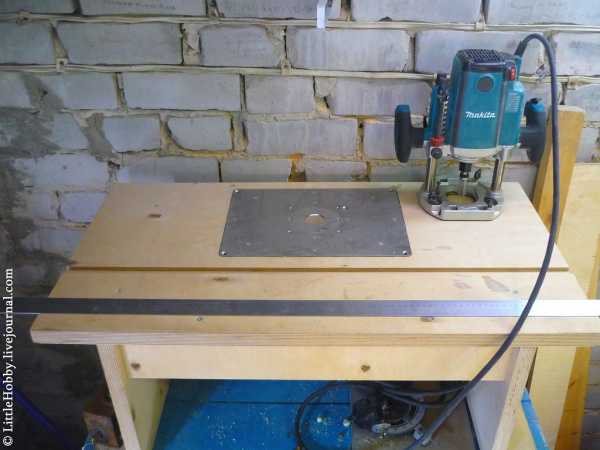

Я не стал оригинальным и сделал приспособление для вырезания прямого ящичного шипа для своего фрезерного стола (подробнее о нем тут: http://littlehobby.livejournal.com/15082.html).
Иногда используют подшипники и разные направляющие для облегчения скольжения, но я решил обойтись без них. Единственное условие - противоположные кромки у стола должны быть параллельны. Для этого можно пройтись по ним фрезером с упором на другую кромку.

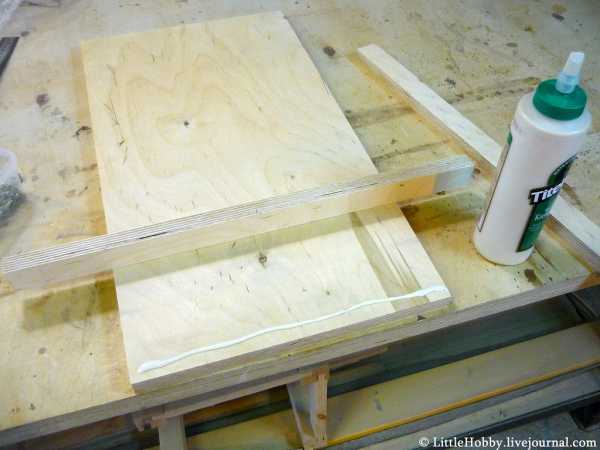

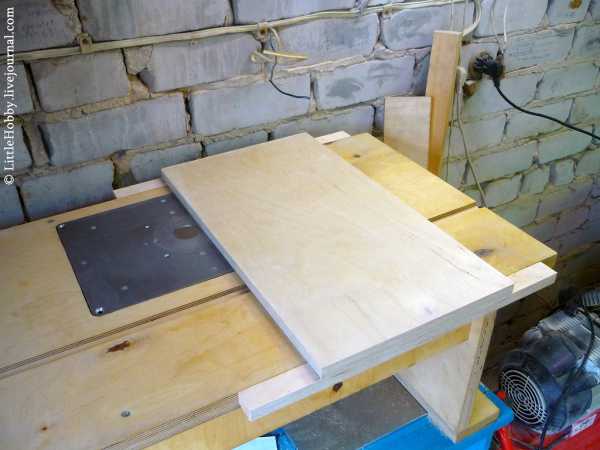

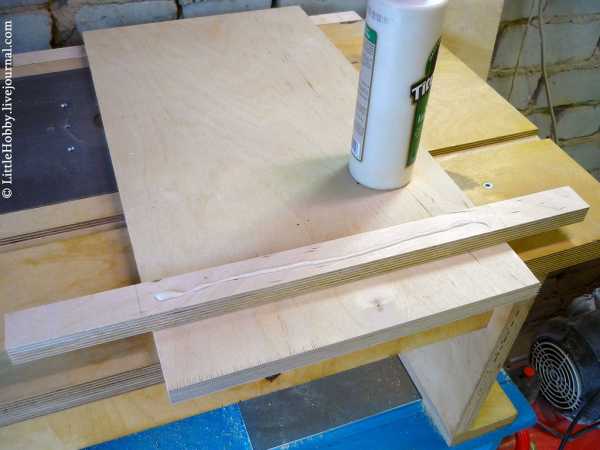

Первым делом нужно вырезать из фанеры основу будущей шипорезки. Размеры этой основы зависят от самого стола - она должна быть шире стола на ширину боковых упоров. Я брал упоры примерно 4 см. Длина упоров должна быть такая же или чуть меньше ширины стола - тогда их не будет клинить. Все детали шипорезки клеил столярным клеем и фиксировал саморезами - возможно, избыточно, но мне так захотелось.

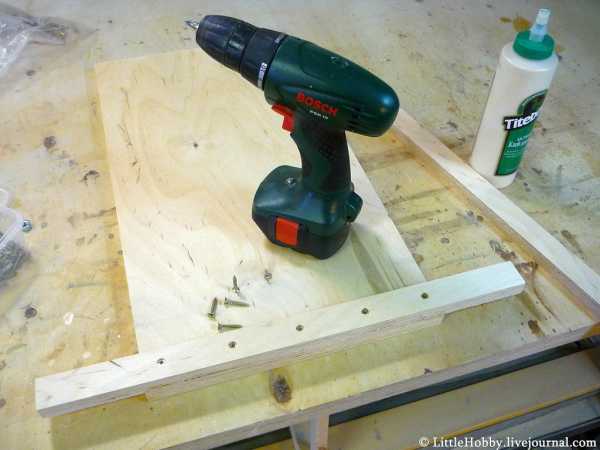

Все головки саморезов утоплены.
Чтобы подобрать правильное положение второго упора кладем заготовку с установленным первым упором на стол, уперев его (первый упор) в кромку стола, наносим на второй упор клей...

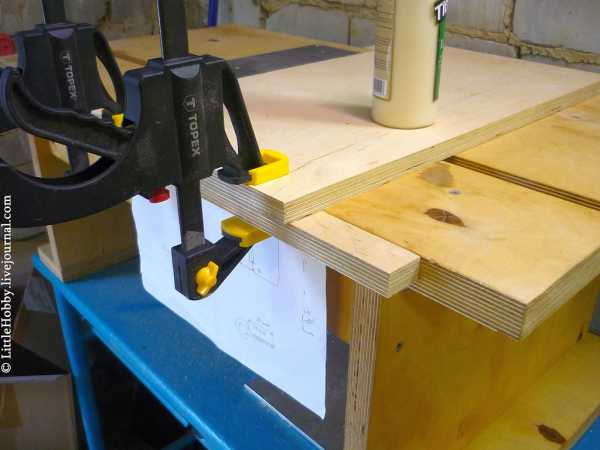

И проложив между вторым упором и кромкой лист бумаги фиксируем его (второй упор) в этом положении струбцинами. Зазор, который остается благодаря бумаге будет идеален для того, чтобы шипорезка свободно перемещалась вдоль кромок стола и при этом не болталась.

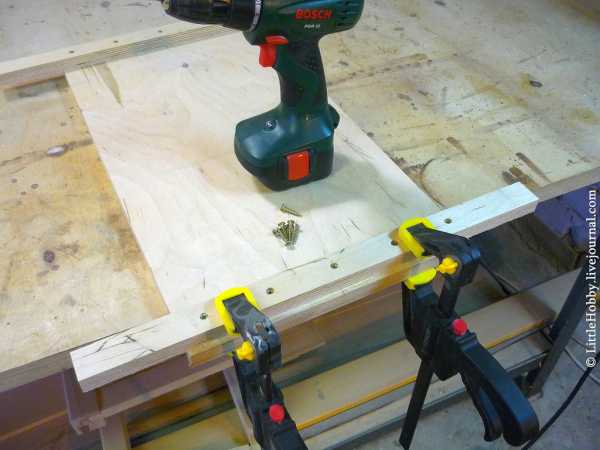

Далее притягиваем его саморезами.

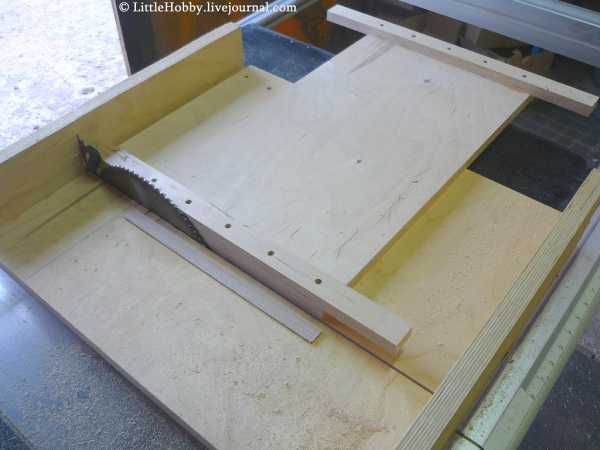

Из чисто эстетических соображений обрезаем кромку, чтобы упоры были вровень с основной деталью.

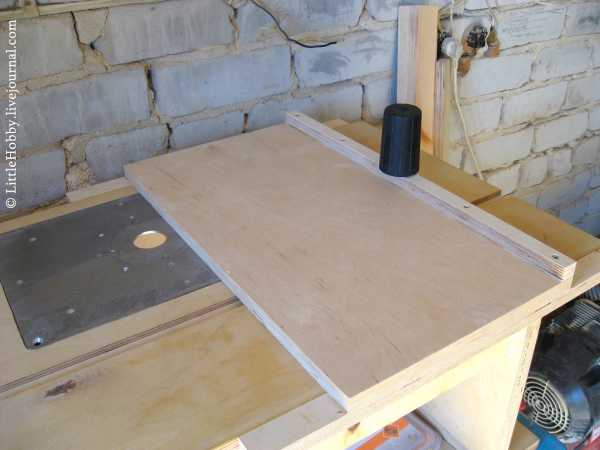

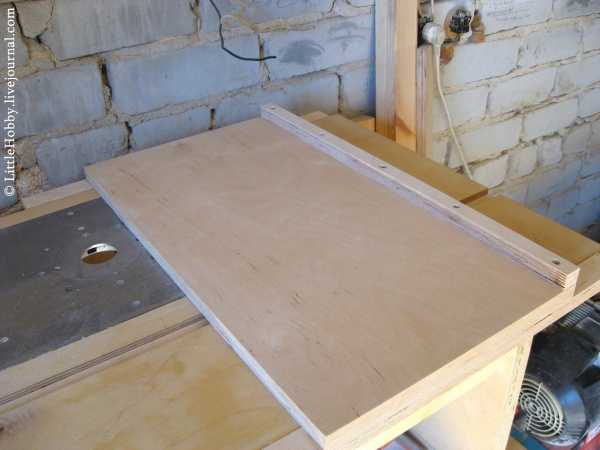

Каретка для нашей шипорезки готова
Далее на этой каретке будет установлен упор, который можно будет регулировать и который всегда должен быть перпендикулярен направлению движения каретки. Для того, чтобы каждый раз не проверять эту перпендикулярность сделал на краю каретки уступ с правильными углами.

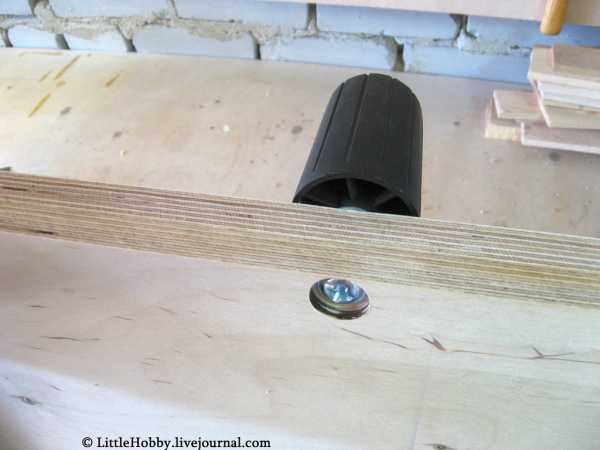

На этот же уступ с помощью болта М8 установил ручку от регулировочного механизма офисного кресла.
Ручка находится точно посередине между упорами - это еще одна степень защиты от заклинивания каретки. Ручка достаточно ухватистая и надежная. А еще она задает безопасное положение для правой руки. Пользоваться ей удобно.

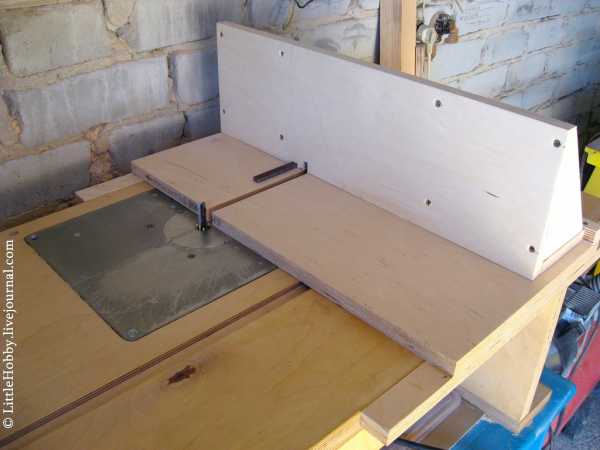

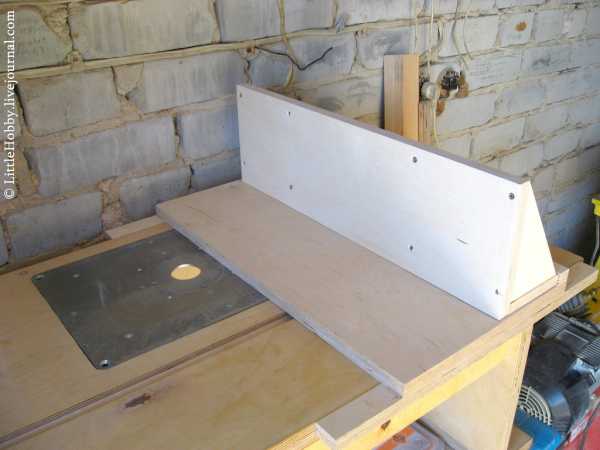

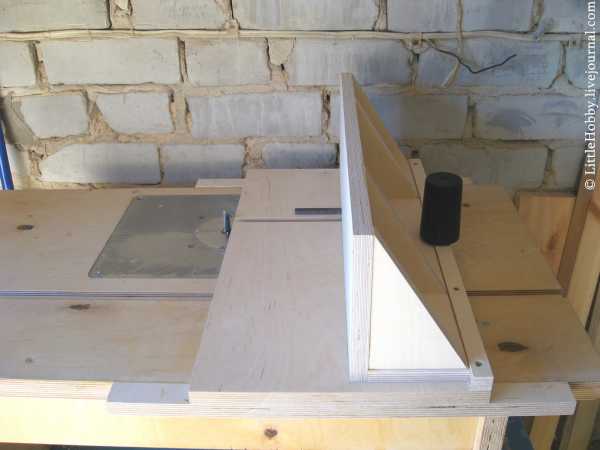

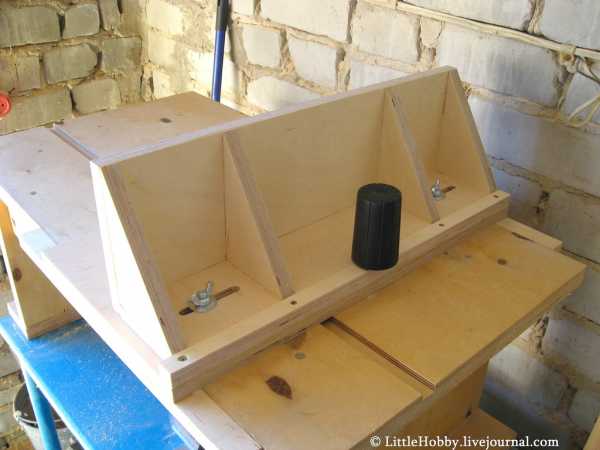

Далее установил на каретку упор
Упор фиксируется двумя болтами М10 с утопленными головками и гайками-барашками. Упор может двигаться вдоль выступа с ручкой в обе стороны.

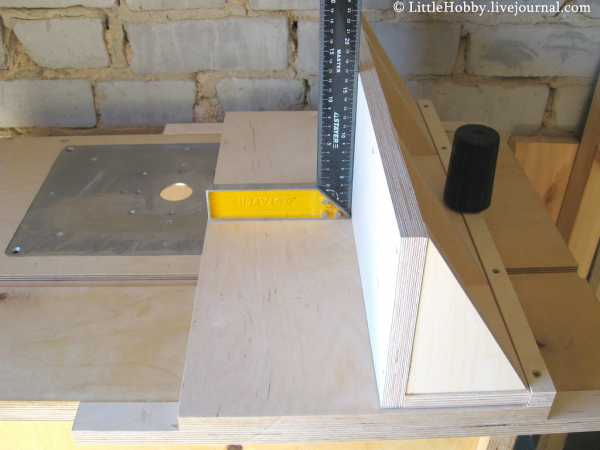

Важно, чтобы плоскость упора была перпендикулярна плоскости каретки.
Каретка сделана из фанеры ФСФ 18 мм. Уверен, многие сейчас поперхнулись - куда такая толщина, это же монстр какой-то! Ну, да, можно было сделать тоньше, но мне нравятся вещи с избыточной прочностью, где это возможно. Вот такая у меня фишка.

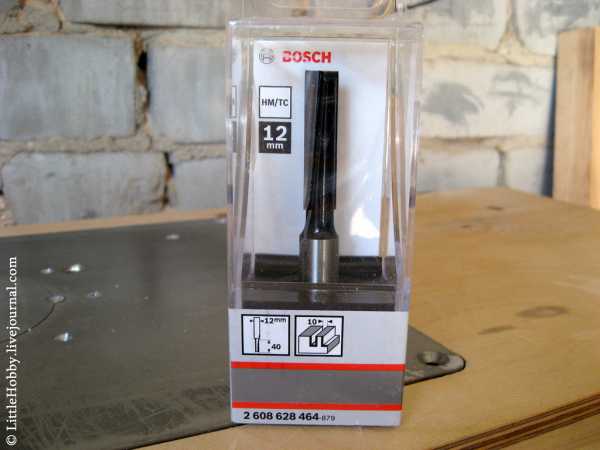

Поэтому фрезу пришлось покупать специальную. Все характеристики и артикулы видны на фотографии.

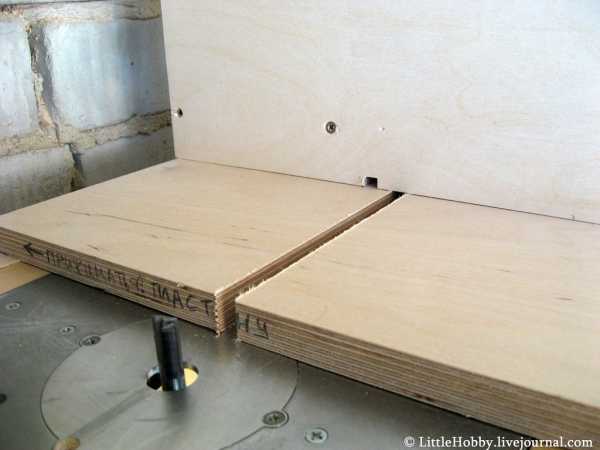

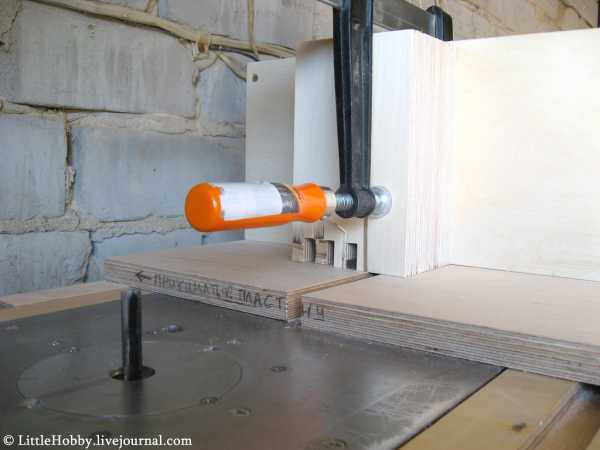

Дальше все просто: выставляем высоту фрезы и фрезеруем каретку и упор. После этого смещаем упор на размер фрезы.

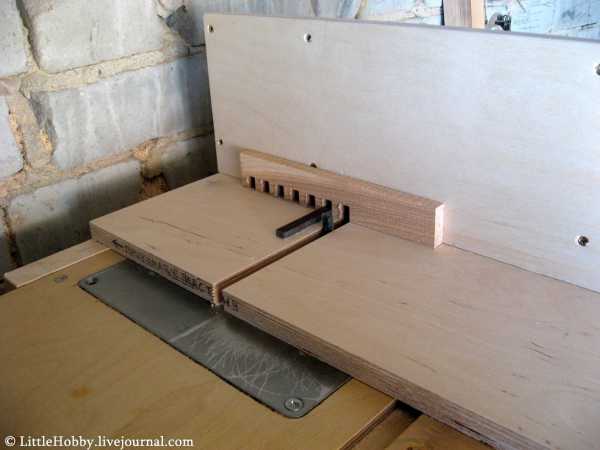

В получившийся в упоре желоб вставляем штифт. Я сделал его из текстолита толщиной 6 мм.
Устройство готово. Конструкция достаточно простая, дольше рассказывал, чем делал))
Первый запуск показал, что в целом устройство работает, но требует настройки
Тщательной настройки требуют высота фрезы и ширина шипа. Через некоторое время стало получаться.
Детали удобнее обрабатывать пакетами - минимум по две. При этом наружным деталям приходится не сладко - прямая фреза нещадно вырывает из них не просто отдельные волокна, а целые слои. Поэтому детали надо обрабатывать, обкладывая их с двух сторон ненужными брусками.

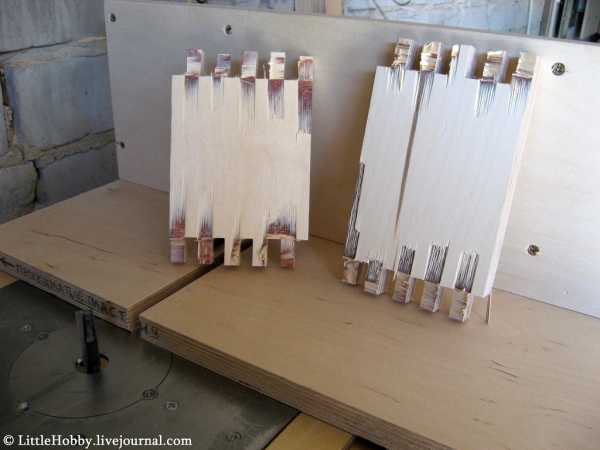

Посмотрите что произошло с деталями, которые были внешними в пакете. Я уж не знаю как в журналах и в видеороликах умудряются обрабатывать детали по одной. Можно использовать спиральные фрезы - может быть, это решит проблему, но обычно они в разы дороже прямых.

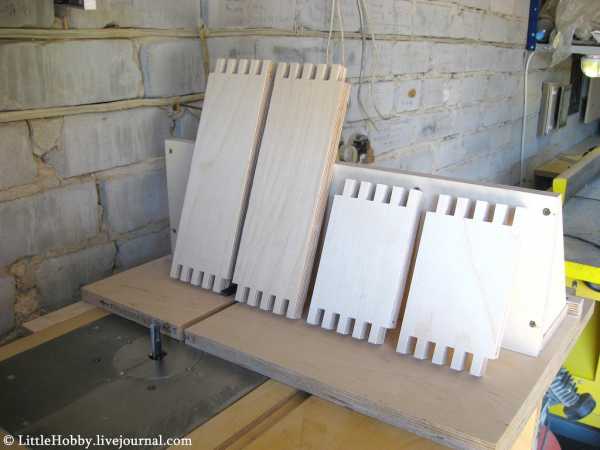

Поэтому просто обкладываем обрабатываемые детали с двух сторон и получаем отличный результат. Тут еще надо не упускать из внимания какой стороной и в какой последовательности обрабатывать детали, чтобы они потом сложились в изделие.

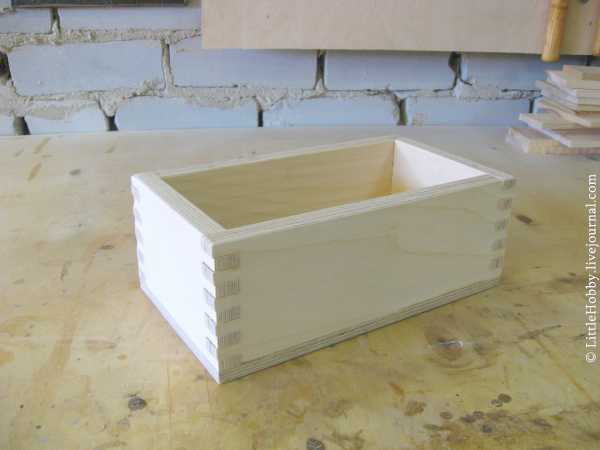

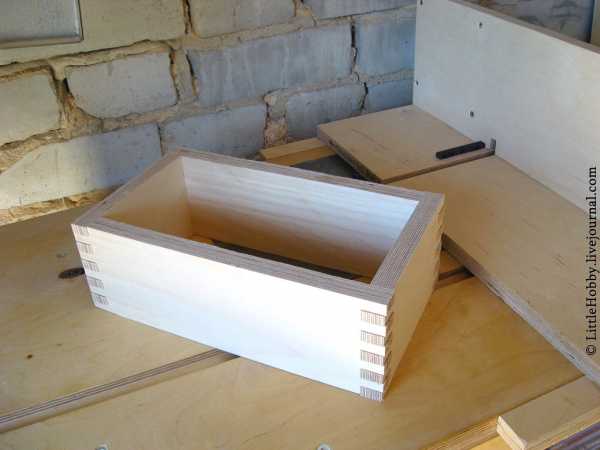

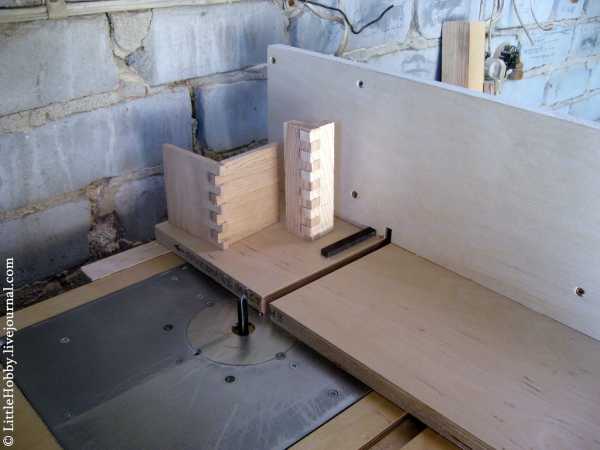

В общем, результат не плохой. Это были тестовые бруски, но раз уж получилось неплохо, то решил довести дело до конца и сделать ящичек.

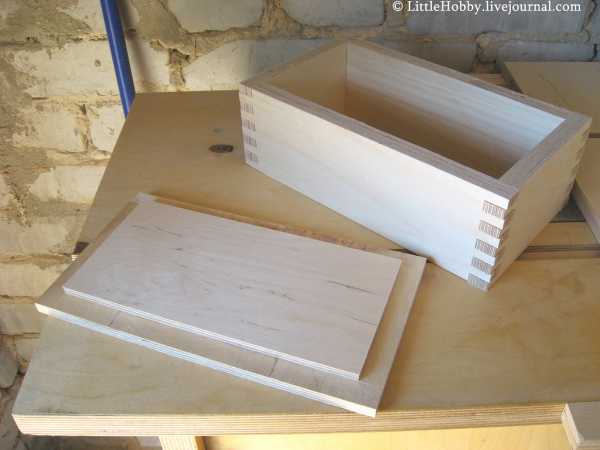

Вырезал на циркулярной пиле дно ящика

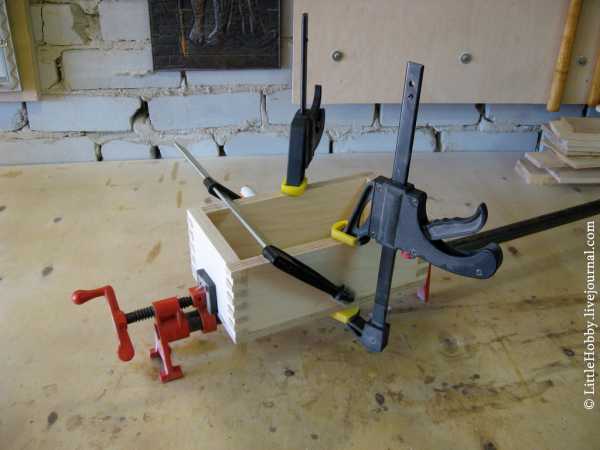

И склеил
И тут вылез еще один нюанс - для зашлифовывания выступающих шипов приспособление для нарезания прямого ящичного шипа должно комплектоваться ленточной шлифовальной машиной или тарельчатым шлифовальным станком или еще чем-то в этом роде. Эксцентриковая шлифмашина не справляется, заваливая края. В остальном я доволен приобретением - работает как надо.
