Школьные токарные станки

Среди всего разнообразия учебных дисциплин отдельным блоком стоит трудовое воспитание. Именно трудовое воспитание прививает юношам желание выполнять тяжелую мужскую работу. Из множества навыков, получаемых на дисциплине трудового воспитания, стоит выделить раздел знакомства и работы на школьных токарных станках. Работа на станках формирует четкое понятие относительно сложности и важности такого вида труда, а также способствует более осмысленному выбору дальнейшей профессии.

Школьный токарный станок по металлу является уменьшенной копией обычного промышленного оборудования, однако, значительно меньшей мощности. Габариты и диаметр, возможных к обработке заготовок, также пропорционально уменьшены.

Устройство школьного токарного станка рассмотрим на примере установки ТВ-4. Его основные узлы аналогичны промышленным станкам. Станина играет роль основания для жесткой установки неподвижных узлов. Перемещение подвижных узлов происходит по специальным стальным направляющим. В передней бабке установлен шпиндель с патроном и обрабатываемой заготовкой.

Задняя бабка является опорой длинных заготовок или местом крепления неподвижного режущего инструмента. Суппорт также является узлом крепления режущего инструмента, однако, в отличие от задней бабки, имеет две степени свободы. Перемещение суппорта может осуществляться автоматически посредством ходового вала.

Скорость перемещения суппорта регулируется коробкой подач. Суппорт школьного токарного станка по металлу состоит из каретки, поперечных и верхних салазок и винта ручной поперечной подачи. Также на суппорте установлен резцедержатель с режущим инструментом. На суппорте находится лимб, поверхность которого размечена на определенные части. При повороте винта на определенное значение лимба можно регулировать толщину снимаемого материала.

Для точения применяют токарные стандартные токарные резцы из быстрорежущей стали или твердосплавных материалов.

Работы на школьном токарном станке необходимо производить только после прохождения инструктажа по технике безопасности. Преподаватель обязан постоянно проверять работоспособность парка станков во избежание их выхода из строя. Выход из строя такого оборудования может привести к травмированию учеников. Обязательно используйте все необходимые защитные устройства и экипировку.

omashinostroenie.com

Школьные станки ТВ и их аналоги

Школьные станки ТВ

Вообще, "школьные" станки имеют свои названия. Обычно это какие-то из серии ТВ (ТВ-3, ТВ-4, ТВ-6, ТВ-7, ТВ-9, ТВ-11) - станки средних размеров.

На фото токарно-винторезный учебный станок ТВ-9у

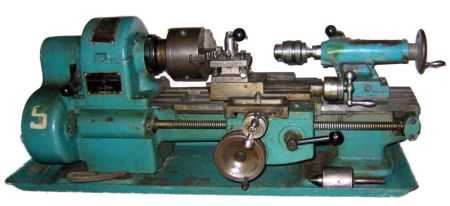

Правда, самый маленький станок из этой серии: ТВ-16 (на фото), имеет размеры вполне настольные, в школах мне он не попадался, хотя говорят, было и такое.

На сравнительном рисунке показаны вверху: ТВ-16, внизу: MN-80.

Чешский TOS MN-80

Со станком ТВ-16 сопоставим по возможностям, габаритам и массе станок TOS MN-80, Чехословацкого производства, который так же встречается достаточно часто. Чешский TOS немного ниже в высоту, чем ТВ-16, и имеет более гармоничные размеры отдельных частей.

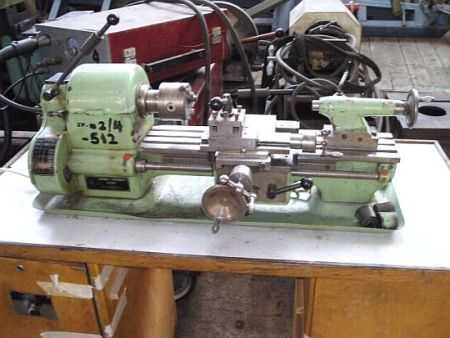

На фото чешский TOS MN-80

Оба этих станка - хороший выбор и для гаража, и, возможно, даже для домашней мастерской. По размерам станки также сопоставимы и с Универсалом-3 и более длинным Универсалом-В, но и ТВ-16, и MN-80 - будут классом повыше, это уже настоящие промышленные станочки, хоть и небольшого размера.

Если же их сравнить между собой, то MN-80 для более тонкой и точной работы, особенно хорош при использовании цанг вместо патрона. Шпиндель этого станка имеет подшипники скольжения, дающие более высокую точность, но требующие более деликатного обращения, и поэтому патрон на него ставится не более 80 мм диаметром. А у станка ТВ-16 шпиндель на подшипниках качения, которые нормально работают с более тяжёлым 100 мм патроном.

Надо сказать, что станок TOS MN-80 - это очень достойный представитель среди небольших станочков. Если он вам случайно встретится в более-менее хорошем состоянии, обязательно задумайтесь над возможностью его покупки. При желании станок можно поставить в квартире на лоджии, либо на даче или в гараже.

Токарно-винторезный MN-80 - известен и любим в разных странах, и является по-настоящему высококлассным оборудованием.

Чехи также выпускали маленький токарный TOS MN-65 – см. фото, в размере часовых станков, но про него мне мало что известно.

МК-3002

Ещё один очень интересный станок, классом повыше Универсалов, по размерам близкий к учебным станкам ТВ и всё-таки ещё применимый для домашнего использования, это универсальный станочек "МК-3002" известного производителя - завода "Красный пролетарий".

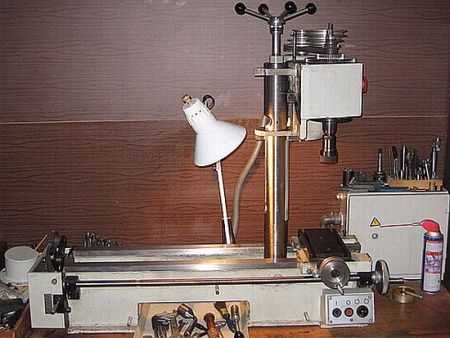

На фото МК-3002 показан в токарном положении.

А для фрезеровки шпиндельная бабка станка МК-3002 поднимается вертикально на поворотной стойке. В токарном положении поворотная стойка уложена горизонтально между направляющими станины.  Станок хороший, но встречается редко, и найти его трудно.

Источник: Е. Васильев "Маленькие станки"

stanok-kpo.ru

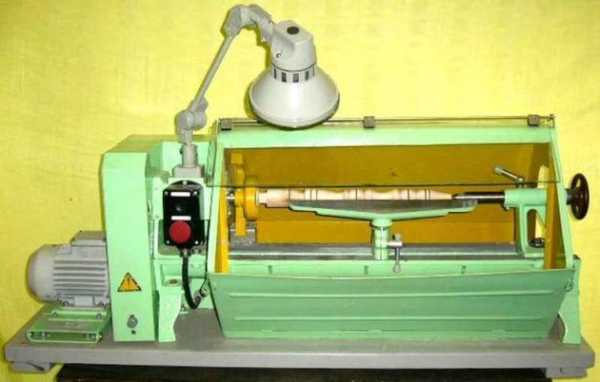

Станок токарный СТД-120М по дереву

Устройство СТД-120 м, выпускаемое ИП Чупраковым Р.В. в г. Кирове – это учебный станок по обработке дерева, который можно встретить в школьных кабинетах по труду, в столярных мастерских профессиональных учебных заведениях и в маленьких предприятиях, занимающихся обработкой древесины в России, Белоруссии, Казахстане, Украине и других странах на всём постсоветском пространстве.

Область применения станка

Токарный агрегат СТД 120М предназначен для работы с малогабаритными деревянными элементами. Если сравнивать с предыдущим СТД-120, станок 120 м отличается улучшенной защитой, безопасностью и эргономичностью, а именно:

  • движущие элементы закрыты ограждением;
  • рабочая область оснащена местным освещением;
  • улучшена электрическая схема управления;
  • предусмотрена система механической очистки от пыли и стружки.

На рассматриваемом станке можно выполнять несложные токарные операции по обработке деревянных изделий, устанавливая их в центрах и в патроне, а также следующие простые действия:

  • точение профильных и цилиндрических тел вращения;
  • отрезание деталей под любым углом и закругление;
  • высверливание и точение внутри по определённому профилю;
  • зачистка абразивным инструментом плоских деталей с большим диаметром на планшайбе.

Точение на станке

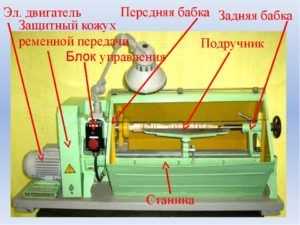

Комплектация токарного станка

Электромеханический привод. Этот механизм отвечает напрямую за вращение обрабатываемой заготовки из дерева. Он состоит из:

  • асинхронного электродвигателя с вращающимся валом;
  • клиновидного ремня;
  • двух шкивов;
  • рабочего блока;
  • защитного кожуха;
  • станины;
  • блока управления;
  • светильника;
  • шпиндельные насадки;
  • защитное ограждение.

Шкивы и рабочий блок

Шкив токарного станка

Один шкив зафиксирован на приводном валу, а второй на вращающей части передней бабки.

Благодаря этому узлу можно изменять скорость работы станка путём перебрасывания ремня с одной канавки шкива в другую.

Рабочий блок. Это узел, который состоит из двух бабок, держателя для фиксации и ровного движения режущего или абразивного инструмента, размещен в продольном направлении относительно заготовки.

Назначение кожуха и необходимость в литой станине

Кожух защитный со смотровым отверстием. Он закрывает рабочую область с целью минимизировать травматизм. Смотровое отверстие предназначено для того, чтобы работающий на станке столяр, мог видеть обрабатываемое дерево.

Литая станина с опорой. Эта часть станка предназначена для повышения устойчивости станка. Для снижения уровня вибрации во время точения, станина устанавливается на деревянном столе или верстаке. На ней расположены все рабочие элементы станка.

Блок управления и дополнительные элементы

Блок управления. Этот узел станка предназначен для управления агрегатом. Блок управления или кнопочный узел размещён на передней бабке.

Местное освещение рабочей зоны. Светильник размещён на корпусе СТД 120М.

Набор шпиндельных насадок. Эти запчасти необходимы для фиксации на станке заготовок различной длины и диаметра. Одной из этих насадок является прижимная вилка-патрон для фиксирования и установки коротких деталей из дерева, другой – планшайба для длинных деревянных заготовок.

Защитное ограждение. Конструктивный элемент, закрывающий движущие элементы электромеханического привода. Он оборудован электрической блокировкой открывания люка корпуса привода с целью предотвращения попадания пальцев к движущимся в процессе работы ремню и шкивам, а также автоматической остановкой двигателя при попытке открытия люка на корпусе.

Технические характеристики и некоторые особенности эксплуатации

Станок токарный по дереву СТД 120М имеет относительно хорошие технические параметры, особенно, если учесть его специфику и размеры:

  • габариты – 1250*550*575 мм;
  • масса – 100 кг.

Заготовки из дерева, с какими параметрами могут обрабатываться на СТД 120М:

  • длина элемента, устанавливаемого в центрах, не более 500 мм;
  • диаметр заготовки, не более 190 мм;
  • величина точения, не более 450 мм.

Характеристики шпинделя:

  • число скоростей – 2;
  • диапазон скорости вращения – 1100–2150 об/мин.

Следует учесть, что высота центров установки равна 120 миллиметрам. Электрооборудование функционирует от трёхфазной электросети с частотой 50Гц. На токарном агрегате предусмотрен один электрический двигатель с начальной мощностью в 0,4 кВт.

Некоторые особенности эксплуатации:

  • обрабатываемая заготовка должна быть без сучков и трещин, а показатель влажности древесины находится в пределах 20%;
  • большие элементы необходимо обрабатывать на низкой скорости;
  • смазка движущихся деталей.

Смазка и проверка узлов на наличие дефектов и повреждений должны производиться не реже, чем 1 раз в год либо после 500 часов работы агрегата.

Конструктивно предусмотрена возможность самостоятельно ремонтировать переднюю и заднюю бабку.

Достоинства и недостатки

Перечисляя положительные и отрицательные свойства станка, не следует забывать о его учебном предназначении, и о том, что СТД 120М также применяется и на некоторых малых предприятиях, а это уже говорит о качестве его сборки и отличных функциональных возможностях. К достоинствам станка можно отнести следующие его особенности:

  • длительный срок службы;
  • сравнительно маленькие размеры;
  • высокий уровень безопасности;
  • полная комплектность и функциональность.

Изделия изготовленные на токарном станке по дереву

Длительный срок службы. Простота устройства агрегата сама по себе позволяет ему эксплуатироваться долгое время. Однако, при условии, если деревообрабатывающий станок эксплуатируется в щадящем режиме и за всеми его узлами осуществляется своевременный и тщательный уход, срок его службы может увеличиться в несколько раз.

Сравнительно маленькие размеры. Это качество важно для небольших мастерских и учебных классов, в которых, как правило, нужно монтировать сразу несколько агрегатов.

Высокий уровень безопасности. Главная особенность для любого оборудования, предназначенного для новичков. Кроме того, повышенные меры безопасности не будут лишними и для более опытных токарей.

Полная комплектность и функциональность. Свойство, позволяющее полноценно обучаться токарному делу на рассматриваемом аппарате.

Как и у другого оборудования, у станка СТД 120М есть свои недостатки:

  • отсутствие возможности работы от двухфазной сети, что существенно ограничивает область использования установки;
  • относительно малые размеры обрабатываемых деталей, ограничивающие спектр возможностей устройства;
  • у станка всего две скорости работы, а это может плохо отражаться на качестве обработки элементов из дерева.

Видео по теме: Доработка токарного станка по дереву СТД-120
