Изолирующая штанга: измерительные, оперативные, универсальные

При ремонте и обслуживании электрооборудования не всегда есть возможность полного снятия напряжения. Чтобы обезопасить рабочих от поражения электрическим током, при выполнении таких работ используют изолирующие штанги. Они различаются по конструкции, назначению, а также имеют свои особенности.

Устройство

Изолирующая штанга — это специальное устройство в виде длинного стержня из изоляционного материала, которым можно касаться токоведущих частей. Ей допускается пользоваться в электроустановках до 550 кВ. Подразделяются они на две большие группы: измерительные и оперативные, которые, в свою очередь, бывают универсальными и ремонтными.

Все штанги состоят из трех основных частей:

  1. Рабочая часть. Это наконечник, которым выполняются различные работы на токоведущих участках. У оперативной штанги он выполнен из металла и может иметь различную форму. На конце измерительной штанги стоит измерительная головка.
  2. Изолирующая часть. Защищает человека от действующего напряжения электроустановки. Состоит из таких изоляционных материалов, как бакелит, стеклопластик, полиэтилен или дерево, пропитанное в специальном масле. Для защиты от влаги и увеличения сопротивления на стержень наносят специальный лак. Парафин и подобные ему вещества использовать категорически запрещено. Насколько длинной будет изолирующая часть зависит от напряжения, с которым будут работать этой штангой. Основные требования: ток утечки должен быть меньше допустимого значения, а также должна быть обеспечена механическая защита рук человека от опасного приближения к токоведущим частям. Эта длина должна соответствовать ГОСТ 20494–75, и, как видно из таблицы, нормироваться эта длина начинает с моделей, рассчитанных на напряжение выше 1000 вольт.
  3. Ручка. Изготовлена из того же, из чего сделана изолирующая часть. Длина подбирается так, чтобы рука человека не испытывала нагрузку более восьми килограмм.

Металл разрешено использовать как фурнитуру: если конструкция сборная, соединения делают металлические. Также из металла изготавливают наконечники для рабочей части. Максимум его должно быть 5 % от всей изолирующей части, а если стержень штанги имеет сборную конструкцию, то соединения из металла плотно крепятся к ее краям. Использование фарфора тоже допускается, но только для изготовления прочных вставок-изоляторов.

Ручка отделена от остальной конструкции специальным ограничительным кольцом, диаметр которого на 5–20 мм больше ее диаметра. Это сделано для того, чтобы рука оператора случайным образом не оказалась в опасной зоне инструмента. Причем не имеет значения, из одного материала сделана штанга, или из разных. Если конец ручки обозначен только краской или разноцветной лентой, работать таким инструментом нельзя ни в коем случае.

Маркировка штанг включает в себя буквы и цифры. Буквами обозначают назначение (оперативная, универсальная, спасательная), а цифрами указывают максимальное рабочее напряжение, при котором допускается работа этим приспособлением: 1 — до 1000 В, 10 — до 10 кВ, 220 — до 220 кВ.

Оперативные штанги

Их используют для таких работ:

  • Работа с разъединителями.
  • При напряжении больше 1 кВ — замена предохранителей.
  • Проверка наличия напряжения специальным индикатором, или «на искру».
  • Монтаж/демонтаж трубчатых разрядников.
  • Очистка от пыли установок, включенных в работу.

Штанга оперативная. Виды

Оперативные штанги делятся на такие группы:

  • ШО. Применяются для оперативных работ. Различные модели могут использоваться на электрооборудовании переменного и постоянного тока. Их конструкция позволяет устанавливать различные насадки на рабочей части, благодаря чему есть возможность производить множество различных операций.
  • ШОС. Используются для освобождения человека, попавшего под напряжение (от 0.4 до 110 кВ), без необходимости обесточивания электроустановки. Это позволяет выиграть драгоценное время и начать реанимационные мероприятия как можно быстрее.
  • ШОУ. Область применения — электроустановки до 220 кВ, род тока — переменный и постоянный. С их помощью можно производить замену трубчатых предохранителей, включать и выключать разъединители. Есть возможность расширения функциональности путем монтирования на рабочую часть разнообразных приспособлений.
  • ШЗП. Как следует из названия, это изделие применяют для установки временного заземления на токоведущие шины после отключения последних от напряжения.

Такие штанги защищают персонал от электротравм, так как на установке может присутствовать наведенное напряжение от оборудования, которое осталось в работе. Кроме того, человек будет защищен: при неполном отключении участка, при неправильном отключении трансформатора (от обратной трансформации), или если по халатности вообще забудут отключить участок. Материал, из которого этот инструмент изготавливается — любой изоляционный, определение длины составных частей — согласно таблице вверху.

Измерительные штанги

Существует две подгруппы этого инструмента: измерительные и контрольные, главное отличие которых друг от друга в том, как устроены их рабочие части. К первой подгруппе относят приспособления, которыми можно измерить значение напряжения как на отдельных изоляторах, так и по всей длине гирлянды. Делается это при помощи искрового промежутка. Его устанавливают и настраивают в лабораторных условиях, задавая нужные пределы измерения. При работе на линии специальные щупы подсоединяют к нужному изолятору и по величине искры определяют, есть требуемое напряжение, или нет.

Виды измерительных штанг
  • ШИУ. С ее помощью можно легко измерить напряжение на нужном изоляторе, так как эта конструкция легко регулируется: расстояние между электродами можно выставить такое, какое нужно для конкретной работы. Шкала на искровом промежутке специально отградуирована, и по ней, после появления пробоя, определяется значение напряжения.
  • ШИ. Это более точный инструмент, так как в конструкцию входит установленный микроамперметр. К нему специально подсоединяются добавочные сопротивления нужного значения. Специальные щупы в комплекте позволяют проводить измерения и на изоляторах, и на шинах — их необходимо просто подключить в нужном месте. В результате амперметр оказывается включенным параллельно линии. Остается только посмотреть на стрелку прибора и по шкале определить результат. При помощи ШИ также можно узнать температуру на контактах токоведущих шин. Для этой цели вместо амперметра ставят электронный термометр.

Контрольная штанга показывает лишь общие данные: в норме напряжение или нет. С ее помощью что-либо измерить нельзя. Еще одним недостатком является, кроме невозможности проведения измерений, большая погрешность получаемых данных.

Правильная эксплуатация

Штанга изолирующая — инструмент, при помощи которого оперативная бригада выполняет работы повышенной опасности. Во избежание несчастных случаев важно придерживаться некоторых рекомендаций.

Составные штанги собирают непосредственно на месте выполнения работ. Если штангой чистили пыль или грязь, ее обязательно нужно протирать, чтобы не перекрыло изоляцию. Причем, если штанга полая, то чистить необходимо и внутреннюю часть.

При работе на электроустановках сверх 35 кВ при отсутствии указателя действующего напряжения проверка производится методом «искры».

Если штанга длинная (до 500 кВ), работы с ней проводят два человека. В специальные «ушки» вставляется капроновая веревка, которой контролируется наклон и положение ее стержня.

Диэлектрические перчатки обязательно используются, если нужно проводить работы на участке от 1000 В и выше.

Видео по теме

profazu.ru

виды, устройство, особенности эксплуатации / Электроинструмент / Коллективный блог

При определенных условиях поражение током может стать как причиной инвалидности, так и закончиться летальным исходом для пострадавшего. Именно поэтому при проведении работ с напряжением вопросам электробезопасности персонала (монтеров, электриков) уделяют особое внимание. Для этого применяются различные защитные инструменты и приспособления, среди которых важное место отводится изолирующим штангам.

Рис. 1: изолирующая штанга

Изолирующие штанги – это стержни, изготовленные из изоляционных (токонепроводящих) материалов, которыми разрешается касаться электроустановок или частей электрооборудования, которые в этот момент находятся под напряжением. Изолирующие штанги могут использоваться для проведения работ на установках, которые находятся под напряжением включительно до 550 кВ. Изолирующие штанги активно используются и для проведения спасательных работ.

Изолирующие штанги подразделяются на измерительные и оперативные (в последние принято включать также ремонтные и универсальные).

Как устроены изолирующие штанги

Рис. 2: устройство изолирующей штанги

Вне зависимости от предназначения, любая изолирующая штанга состоит из 3 частей:

  • рабочая – именно она и определяет использование штанги. Рабочая часть может представлять собой металлический наконечник (у оперативной штанги форма зависит от назначения штанги) или измерительную головку (у измерительной штанги)

  • изолирующая – обеспечивает изоляцию человека (оператора) от элементов электроустановки, которые в этот момент пребывают под напряжением. Для изолирующей части используют эбонит, бакелит, или дерево, которое предварительно проваривается в льняном масле. Чтобы повысить поверхностное сопротивление и защитить штангу от увлажнения, изолирующая часть обязательно покрывается изоляционным лаком. Использование парафина, а также веществ со сходными свойствами категорически запрещено. Длина, которую должна иметь изолирующая часть, рассчитывается исходя из максимального напряжения на электроустановке, для работы с которой предназначается штанга. Во-первых, ток утечки, возникающий при прикосновении рабочей части к токоведущим частям, не должна превышать безопасно допустимой величины. Во-вторых, длина части-изолятора должна защитить оператора (его руки) от приближения к токоведущим частям на слишком близкое расстояние, при котором может произойти перекрытие по воздуху или поражение тепловым действием возникшей дуги. Длина изолирующей части определена согласно ГОСТ 20494-75

Напряжение на электроустановке

Требуемая длина, мм

Изолирующая часть

рукоятка

До 1000 В

Не нормируется

2-5 кВт

700

300

15-35 кВ

1100

400

35-110 кВ

1400

600

150 кВ

2500

800

220 кВ

2500

800

330 кВ

3000

800

330 – 550 кВ

4000

1000


  • рукоятка – ручка-захват изготавливается, как правило, из одного материала с изолирующей части. Её длина подбирается так, чтобы один человек мог работать со штангой, не совершая усилий более 8 кг.

В устройстве изолирующих штанг использование металла допускается исключительно для получения соединения частей, а также для производства рабочих частей. При этом длина металлической части, обеспечивающей соединение, не должна превышать 5% от общей длины части-изолятора. Фарфор может использоваться только для получения изолирующих коротких вставок, имеющих большую прочность. Если штанга имеет составную конструкцию, то металлические резьбовые соединения жестко крепятся к изоляционному материалу.

Рис.3: изолирующая штанга с ограничительным кольцом

При изготовлении штанги между ручкой-захватом и изолирующей частью обязательно (вне зависимости от того, изготовлены ручка захват и изолирующая часть из одного материала или имеют составную конструкцию из разных материалов) делается упор, имеющий вид кольца, диаметр которого больше на 5-20 мм диаметра ручки захвата. Этот упор выполняет роль предохранителя, ограничивающего движение рук оператора, не позволяя приближаться к рабочей части. Категорически запрещено обозначать полоской краски разграничитель между изолирующей частью и ручкой-захватом, работа с такими изолирующими штангами категорически запрещена.

Оперативные штанги

Оперативные штанги (со съемными головками, универсальные) предназначены для отключения/включения однополюсных разъединителей, для замены предохранителей при напряжении свыше 1 кВт, для определения наличия/отсутствия напряжения (по искре или при помощи установленного на рабочей части штанги указателя напряжения), для установки/снятия трубчатых разрядников, для монтажа искрового промежутка, для очистки от пыли изоляции оборудования, пребывающего под напряжением, и других работ.

По своему предназначению бывают следующие оперативные штанги:

Рис.4: изолирующая штанга ШО

  • штанга ШО (оперативная изолирующая) – для проведения оперативных работ на электроустановках постоянного/переменного тока с напряжением до 220 кВ, отключения/включения однополосных разъединителей. Благодаря возможности установки на рабочей части различных насадок и инструментов, может использоваться для проведения большого количества других операций

Рис.5: изолирующая штанга ШОС

штанга ШОС (оперативная спасательная) – для выполнения спасательных работ. Она позволяет вытащить человека, попавшего в зону поражения током напряжением 0,4 – 110 кВ, не отключая электроустановку от сети. Это позволяет немедленно начинать реанимационные мероприятия, не теряя время на отключение напряжения, ведь при поражении током счет идет буквально на секунды.

штанга ШОУ (оперативная универсальная) – используется для включения/отключения разъединителей, замены трубчатых предохранителей. Возможность дополнительной установки приспособлений и различных инструментов существенно расширяют ее функциональность и возможности проведения работ на электроустановках постоянного/переменного тока с напряжением до 220 кВ

штанга ШЗП (для наложения заземлений) – для оперативного наложения (установки) переносного заземления, обеспечения дополнительной безопасности и защиты от возможности поражения электротоком в электроустановках переменного/постоянного тока со значением напряжения до 220 кВ.

Изолирующие штанги, используемые для получения переносных заземлений, позволяют персоналу не приближаться к токоведущим частям, которые могут быть под напряжением из-за присутствия остаточного заряда, напряжения, наведенного близко расположенными частями электроустановки, оставшихся в работе. Кроме того, они позволяют избежать электротравм в случае ошибок, например, при неполном отключении участка или неверном отключении трансформатора – со стороны низкого напряжения. Изолирующие штанги, используемые для получения переносного заземления, могут изготавливаться из любого (в том числе дерева) изоляционного материала, при этом правила определения длины изолирующей составляющей аналогичны правилам для оперативных штанг.

Измерительные штанги

Изоляционные штанги измерительные предназначены для проведения измерений распределения потенциалов по колонке штыревых или гирлянде подвесных изоляторов, а также позволяют контролировать качество контактных соединений для токоведущих частей, либо путем непосредственного измерения значения падения напряжения, либо же методом замера температуры контактов. Измерительные штанги позволяют провести оценку падения напряжения в изоляторе в целом или в его отдельных изолирующих элементах, не проводя обесточивание электроустановки, которая в момент измерения может находиться под эксплуатационным (рабочим) напряжением.

Рис. 6: измерительная штанга

Основной элемент измерительной головки – это искровой промежуток, который настраивается в лабораторных условиях на разряд при минимально допустимом значении напряжения на изоляторе, который будет проверяться. При помощи специальных щупов и изолирующей штанги производится параллельное подключение искрового промежутка к контролируемому элементу (изолятору), который в момент проведения измерения должен находиться под рабочим напряжением. Появление искрового эффекта указывает на наличие/отсутствие требуемого напряжения на изоляторе.

Измерительные штанги подразделяют:


  • штанга ШИУ – от прочих отличается устройством, которое позволяет изменять расстояние между электродами, расположенными на искровом промежутке. Расположенный на измерительной головке искровой промежуток имеет отградуированную шкалу в киловольтах. Путем изменения расстояния между электродами по моменту возникновения пробоя на искровом промежутке можно достаточно точно определить значение напряжения на каждом контролируемом изоляторе

  • штанга ШИ – в измерительных штангах данного типа в роли измерительного прибора выступает стрелочный микроамперметр, имеющий добавочное сопротивление порядка 150— 160 мегаом. В соответствии с объектом, на котором предстоит провести измерение – контакт или изолятор – подбирается комплект щупов с проводниками, которые присоединяются к определенным зажимам на тыльной стороне устройства. При наложении на контролируемый изолятор (контакт) щупов головки осуществляется параллельное подключение (через добавочное сопротивление) микроамперметра, результат считывается, ориентируясь на показания стрелки на приборной шкале.

Штанга типа ШИ используется и для определения температуры на контактных соединениях токоведущих частей с помощью электротермометра. Электротермометр типа ЭГ-2 монтируется на

измерительной головке. Датчик электротермометра имеет контакт, замыкающийся только в случае нажатия датчика на поверхность, определение температуры которой проводится. Контакт подключает цепь батареи, которая запитывает мостовую схему, измеряющую сопротивление, значение которого зависит пропорционально от значения температуры контакта. Для снятия показания в электротермометрах используется микроамперметр, имеющий пределы 0—100 мкА.

Рис. 7: изолирующая штанга с измерительной головкой

При работе с изоляционными штангами запрещено:


  • эксплуатировать их на наружных электроустановках в условиях повышенной влажности, во время дождя, измороси, снега или тумана. Изолирующие штанги предназначаются для работы только в закрытых устройствах

  • использовать изоляционные штанги, которые не пришли периодическую проверку и не имеют соответствующих показаний

  • работать технически неисправными штангами, имеющими повреждения лакового покрытия изолирующей части. У таких штанг должно быть полностью восстановлено лаковое покрытие, проведено испытание параметров и допуск к работе. Особенно это актуально для измерительных штанг, которые при работе на опорах линии электропередач при перемещении штанги могут поцарапаться о металлоконструкции

  • касаться изолирующей части дальше ограничительного упора

Выполняя операции с изолирующей штангой, электромонтер обязан следить за тем, чтобы в момент касания (приближения) рабочей части к токоведущей части изолирующая часть штанги не приближалась к заземленным частям или токоведущим элементам других фаз – это приводит к сокращению эффективной длины изолирующей части и может спровоцировать электроудар.

Работающий с изолирующей штангой должен находиться на устойчивой поверхности – земле или полу, не рекомендуется работать с лестниц или подставок – при потере равновесия есть большая вероятность того, что оператор может при падении попасть на токоведущие части. При работе на телескопической вышке изолирующая штанга подается монтеру в собранном состоянии в нижней части подъемника. И только потом вышка может подняться на требуемую высоту.

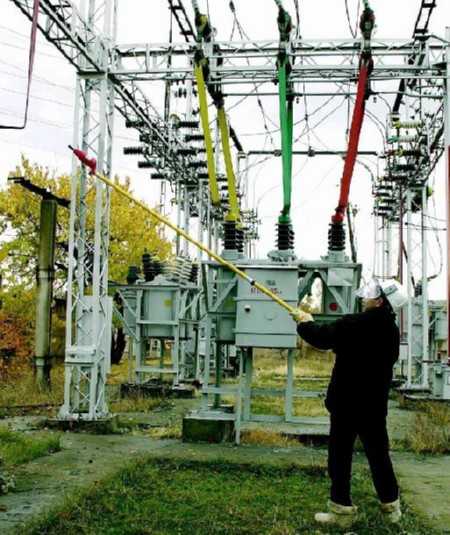

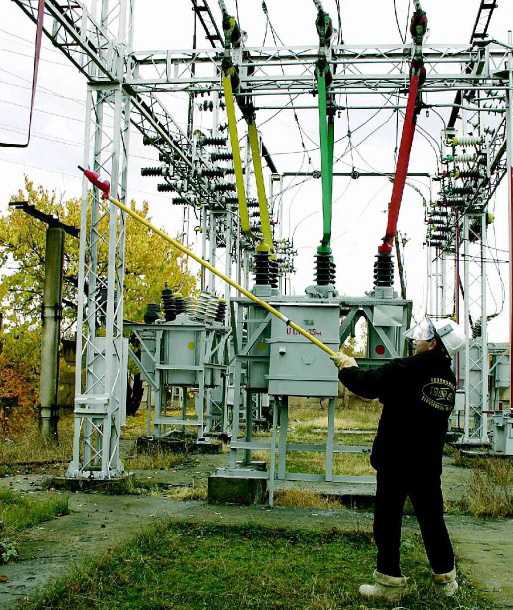

Рис.8: работа с изолирующей штангой

Переноска штанги в пределах помещения распределительного устройства осуществляется исключительно горизонтально. Составные штанги приводятся в рабочее состояние (собираются) непосредственно на месте проведения работ.

Изолирующие полые штанги, которые используются для проведения очистки от пыли изоляции в закрытых распределительных электроустановках без снятия напряжения, перед началом и периодически в ходе работы требуют очистки внутренней стороны от пыли – тем самым предотвращается возможность перекрытия изолирующей части.

На установках, чье напряжение превышает 35 кВ, если отсутствует указатель действующего напряжения, оперативная штанга используется для проверки наличия/отсутствия на токоведущих частях напряжения с помощью метода «искры».

Работа с изолирующими штангами, имеющими большую длину (например, для установок 500 кВ) должна проводиться только двумя операторами. Такие штанги на изолирующей части имеют ушко, в которое вдевается капроновая веревка. С её помощью второй электрик помогает поддерживать и направлять штангу при проведении измерений в заданном направлении.

При работе с изолирующими оперативными штангами – операции предохранителями, с разъединителями, при проверке вибрации шин и наличия напряжения, при определении температуры токоведущих частей, которые находятся под напряжением, для электроустановок, чье напряжение превышает 1 кВ, электрик обязан работать в диэлектрических перчатках. То же правило действует и при наложении переносных заземлений.

При работе изолирующие штанги не заземляются.

44kw.com

ШО-10 штанга оперативная 10 кВ

Штанга изолирующая оперативная ШО 10 – это специальное оборудование, которое предназначено для эксплуатации в электроустановках постоянного и переменного тока, который имеет следующие характеристики: частота- 50 Гц, напряжение от 1 до 10 кВ. Однополюсные разъединители отключаются и включаются, как раз именно данной штангой.

Технические характеристики ШО-10:

  • Рабочее напряжение 1-10 кВ,
  • Длина рукоятки 33 см,
  • Длина изолирующей части 72 см,
  • Длина всей штанги 105 см.

Штанга может эксплуатироваться только при температуре окружающей среды °С -45 - +45 и относительно влажности воздуха до 98%.

Шо 10 – это оборудование действительно можно назвать универсальным. Потому что оно может использоваться в различных сферах. Штанга имеет качественную и надежную конструкцию, небольшие габариты, что составляет довольно длительный срок ее эксплуатации 15-20 лет. Прибор используется для осуществления оперативной работы в установках, которые имеют высокий уровень напряжения. Данный прибор в настоящее время эксплуатируется, как в штатных, так и в экстренных условиях. Штанга шо 10 имеет качественный и надежный корпус, который обеспечивает надежную и бесперебойную работу устройства в течение длительного срока. Технические и эксплуатационные характеристики штанги полностью соответствуют всем современным требованиям и нормам, удобство и эффективность в использовании не вызывают сомнений.

В устройстве была использована схема заземления высокого качества, поэтому даже при работе с большим напряжением, гарантируется высокий уровень безопасности. Прибор имеет малый вес, благодаря чему осуществлять перенос прибора с места на место может каждый человек, это особенно важно при работе в нештатных условиях. В настоящее время штанга ШО 10 используется в ремонтных и сервисных центрах, научно-исследовательских лабораториях и в тех сферах, где необходима работа с высоким напряжением.

Изолирующая штанга может использоваться только для работы с земли или с пола, без использования каких-либо лестниц и прочих вспомогательных устройств. Это гарантирует безопасность человека, работающего со штангой, который может потерять равновесие и упасть, в лучшем случае на пол, а в худшем на токоведущие части, что может не только привести к травмам, но и поставить жизнь под угрозу. При работе со штангой изолирующей необходимо соблюдать все меры по обеспечению собственной безопасности.

Основные технические характеристики ШО-10:

Наименование

ШО-10

Рабочее напряжение до, кВ

10

Длина изолир. части, мм

700

Длина рукоятки, мм

300

Общая длина штанги ШО-10,мм

1150

Масса, кг

0,5

Комплект поставки оперативной штанги:

1. Штанга ШО-10,
2. Матерчатый чехол для хранения и транспортировки,
3. Техническое описание и инструкция по эксплуатации.

neokip.ru

ШО-1 штанга оперативная до 1кВ

Штанга изолирующая оперативная ШО 1 – это специальное оборудование, которое предназначено для эксплуатации в электроустановках постоянного и переменного тока, который имеет следующие характеристики: частота- 50 Гц, напряжение от 1 до 1 кВ. Однополюсные разъединители отключаются и включаются, как раз именно данной штангой.

Технические характеристики ШО-1:

  • Рабочее напряжение 0-1 кВ,
  • Длина рукоятки 14 см,
  • Длина изолирующей части 34 см,
  • Длина всей штанги 50 см.

Штанга может эксплуатироваться только при температуре окружающей среды °С -45 - +45 и относительно влажности воздуха до 98%.

ШО-1 – это оборудование действительно можно назвать универсальным. Потому что оно может использоваться в различных сферах. Штанга имеет качественную и надежную конструкцию, небольшие габариты, что составляет довольно длительный срок ее эксплуатации 15-20 лет. Прибор используется для осуществления оперативной работы в установках, которые имеют высокий уровень напряжения. Данный прибор в настоящее время эксплуатируется, как в штатных, так и в экстренных условиях. Штанга ШО-1 имеет качественный и надежный корпус, который обеспечивает надежную и бесперебойную работу устройства в течение длительного срока. Технические и эксплуатационные характеристики штанги полностью соответствуют всем современным требованиям и нормам, удобство и эффективность в использовании не вызывают сомнений.

В устройстве была использована схема заземления высокого качества, поэтому даже при работе с большим напряжением, гарантируется высокий уровень безопасности. Прибор имеет малый вес, благодаря чему осуществлять перенос прибора с места на место может каждый человек, это особенно важно при работе в нештатных условиях. В настоящее время штанга ШО-1 используется в ремонтных и сервисных центрах, научно-исследовательских лабораториях и в тех сферах, где необходима работа с высоким напряжением.

Изолирующая штанга может использоваться только для работы с земли или с пола, без использования каких-либо лестниц и прочих вспомогательных устройств. Это гарантирует безопасность человека, работающего со штангой, который может потерять равновесие и упасть, в лучшем случае на пол, а в худшем на токоведущие части, что может не только привести к травмам, но и поставить жизнь под угрозу. При работе со штангой изолирующей необходимо соблюдать все меры по обеспечению собственной безопасности.

Основные технические характеристики ШО-1:

Наименование

ШО-1

Рабочее напряжение до, кВ

1

Длина изолир. части, мм

340

Длина рукоятки, мм

140

Общая длина штанги ШО-10,мм

500

Масса, кг

0,5

Комплект поставки оперативной штанги:

1. Штанга ШО-1,
2. Матерчатый чехол для хранения и транспортировки,
3. Техническое описание и инструкция по эксплуатации (паспорт с штампом ОТК)

neokip.ru

Штанга оперативная ШО 2-2,2-110 (10-35 кВ) – Карнеол

Дополнительная информация

Описание товара

Назначение

Штанга оперативная предназначена для включения и отключения разъединителей в электроустановках напряжением 6-110 кВ.

Штанга ШО 2-2,2-110 состоит из штанги оперативной ШО 35-1,55 и дополнительного звена к этой штанге, для чего их необходимо сочленить между собой.

Штанга ШО 35-1,55 длиной 1,55м имеет ограничительное кольцо, отделяющее изолирующую часть от рукоятки, и палец. Дополнительное звено к штанге ШО 35-1,55 имеет ограничительное кольцо, рукоятку и вставку, которая при сочленении штанги ШО 35-1,55 и дополнительного звена между собой исключает истирания (царапины и др. механические повреждения рабочей внешней поверхности) соседней штанги, так как контакт осуществляется внутренней поверхностью изолированной штанги и вставки.

Для проведения работ под напряжением 110 кВ необходимо сочленить штангу ШО 35-1,55 с дополнительным звеном, при этом длина конструкции составит 2,2м.

Комплект поставки

  • Штанга оперативная ШО 35-1,55: 1 шт
  • Дополнительное звено к штанге ШО 35-1,55 – ШО 2-2,2-110: 1 шт
  • Инструкция по эксплуатации: 1 экз
  • Чехол для укладки: 1 шт

Технические данные

Наименование параметраШО 1-0,33ШО 10-1,0ШО 35-1,6ШО 2-2,2-110ШО 3-3,8-330
Рабочее напряжение кВ, не более11035110330
Длина изолирующей части, мм не менее200700110014003000
Длина рукоятки, мм, не менее130300400600800
Испытание напряжением промышленной частоты, кВ240105190400
Масса, кг, не более0,250,450,550,851,5
Нагрузка на разрыв1000 Н (100 кгс)

Меры по технике безопасности

При эксплуатации штанги должны выполняться все меры безопасности, предусмотренные «Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТРМ-016-2001 с изменениями и дополнениями от 01.07.2003г. и «Инструкцией по применению и испытанию средств защиты, используемых в электроустановках».

В электроустановках выше 1000 В пользоваться оперативной штангой следует в диэлектрических перчатках.

Запрещается эксплуатировать штангу с истекшим сроком годности.

Запрещается пользоваться штангами в средах с повышенным содержанием кислот, щелочей, агрессивных паров и токопроводящей пыли.

При работе необходимо держать штангу только за РУКОЯТКУ, прикасаться к изолирующей части за ограничительным кольцом запрещается.

Правила эксплуатации

Штанги упаковываются в чехлы и транспортируются всеми видами транспорта при условии защиты их от прямого воздействия атмосферных осадков.

Допускается хранение штанг в чехлах при температуре окружающего воздуха не ниже + 5°С, не выше + 35°С и относительной влажности до 85 % при температуре +25°С.

В помещении для хранения не должно быть пыли, паров кислот, щелочей и других вредных примесей.

Следует избегать попадания прямых солнечных лучей на поверхности штанг.

www.karneol.ru

Производство и поставка промышленого и бытового электрооборудования

Предназначены для оперативной работы в электроустановках постоянного и переменного тока промышленной частоты напряжением до 220 кВ.

Применяются для включения и отключения однополюсных разъединителей. Рабочие части штанг обеспечивает возможность надежного крепления сменных инструментов и приспособлений. Штанги изготовлены из стеклопластикового профиля СПКЭ-30/25. В базовой комплектации штанги покрыты эпоксидным лаком, но по желанию заказчика могут быть покрыты порошковой краской или термоусаживаемой трубкой.



Тип штанги ШО-1 ШО-15 ШО-35 ШО-110 ШО-220
Номинальное напряжение электроустановки, кВ до 1 от 1 до 15 от 15 до 35 от 35 до 110 от 110 до 220
Длина изолирующей части, мм, не менее 500 700 1100 1400 2500
Длина рукоятки, мм, не менее 300 300 400 600 800
Общая длина, мм, не менее 830 1030 1530 2030 3330
Условия эксплуатации:
температура, oС
влажность при температуре 25 oС, %

от -45 до +45
до 80
Масса, кг, не более 0,65 0,8 1,0 1,2 2,1
Срок службы, лет, не менее 15


Быстрый заказ в 1 клик
Нажмите на кнопку и наш менеджер сам свяжется с вами и уточнит все параметры заказа.
Производители:
  • Электроприбор
Техническая информация:

www.elprom-st.ru

Производство и поставка промышленого и бытового электрооборудования

Предназначены для оперативной работы в электроустановках постоянного и переменного тока промышленной частоты напряжением до 220 кВ.

Применяются для включения и отключения однополюсных разъединителей. Рабочие части штанг обеспечивает возможность надежного крепления сменных инструментов и приспособлений. Штанги изготовлены из стеклопластикового профиля СПКЭ-30/25. В базовой комплектации штанги покрыты эпоксидным лаком, но по желанию заказчика могут быть покрыты порошковой краской или термоусаживаемой трубкой.



Тип штанги ШО-1 ШО-15 ШО-35 ШО-110 ШО-220
Номинальное напряжение электроустановки, кВ до 1 от 1 до 15 от 15 до 35 от 35 до 110 от 110 до 220
Длина изолирующей части, мм, не менее 500 700 1100 1400 2500
Длина рукоятки, мм, не менее 300 300 400 600 800
Общая длина, мм, не менее 830 1030 1530 2030 3330
Условия эксплуатации:
температура, oС
влажность при температуре 25 oС, %

от -45 до +45
до 80
Масса, кг, не более 0,65 0,8 1,0 1,2 2,1
Срок службы, лет, не менее 15
