Питание аккумуляторного шуруповерта от сети 220 В. — Радиомастер инфо

Тема питания аккумуляторных шуруповертов от сети 220 В достаточно актуальна. Аккумуляторы выходят из строя, покупать новые дорого, а сам шуруповерт еще рабочий. Вот и начинает народ изобретать. Информацией об этом заполнен интернет. Кто пишет нужно блок питания с током 10 А, кто 20 А и больше. Приводятся данные с фиксацией скачков тока до 40 А. К этим значениям подтягивают якобы требуемые значения выходного тока блоков питания для шуруповертов. Так какие же параметры должны быть у блока питания заменяющего аккумуляторы в шуруповерте? Об этом и пойдет речь в статье.

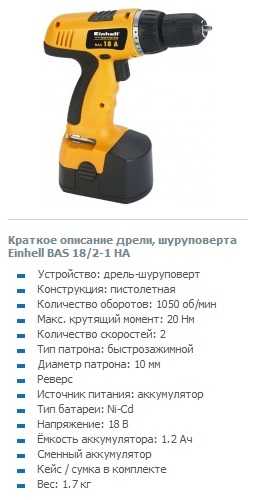

Разбираться будем на примере популярной недорогой модели аккумуляторного шуруповерта         “Einhell BAS 18-2/1HA ”.

В штатном режиме для питания этого шуруповерта использовались 15 аккумуляторов Ni-Cd напряжением 1,2 В и емкостью 1,2 А/час.

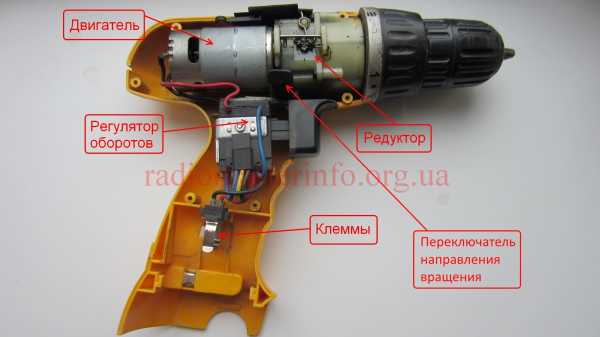

Внутри шуруповерта расположен двигатель, регулятор оборотов, переключатель направления вращения, двухскоростной редуктор с муфтой (трещеткой) позволяющей устанавливать требуемое значение крутящего момента.

Для начала выясним характеристики используемого двигателя.  На двигателе есть его модель:

HRS-550S DC 18V

Такие двигатели продаются отдельно с более полным указанием характеристик. Вот пример:

Нас интересует ток, потребляемый этим двигателем. Его максимальное значение составляет 4 А.

Отсюда определяем мощность двигателя как произведение питающего напряжения на максимальный ток:

P = U × I = 18 В × 4 А = 72 Вт

Разумно предположить, что при максимальном крутящем моменте 20 Н/м ток двигателя также максимальный, около 4 А. Чтобы двигатель не сгорел в шуруповертах используют муфту (трещетку) которая позволяет поддерживать требуемый крутящий момент и защищает двигатель от перегрева и выхода из строя.

Теперь у нас есть вся необходимая информация для того, чтобы подобрать блок питания.

Ориентируемся на напряжение 18 В и ток 4 А. Но поскольку в шуруповертах, из-за специфики работы (старт, срабатывание трещетки) присутствуют броски тока, желательно выбрать блок питания с запасом по мощности.

Я выбрал китайский импульсный блок питания ALC195615 с выходным напряжением 19,5 В и током 6,15 А.

Его мощность около 120 Вт. Это почти вдвое превышает мощность двигателя равную 70 Вт.

Необходимо учесть еще одну важную особенность. При бросках тока возможно срабатывание защиты импульсного блока питания. Чтобы этого избежать, можно последовательно с шуруповертом включить мощный резистор номиналом около 1 Ом. При бросках тока это позволит избежать срабатывания защиты. Возможно потребуется подобрать величину этого резистора. У меня его нет, а роль этого резистора выполняют провода от блока питания до шуруповерта, длиной около 2 метров.

Да, напряжение на шуруповерте будет проседать, но в переходные моменты оно проседает и на штатных заряженных аккумуляторах. На качестве работы это существенно не отражается.

Важно не перегружать шуруповерт

. Для закручивания больших шурупов 100 мм и более нужны мощные шуруповерты с крутящим моментом 40 Н/м и более. Можно и в слабом шуруповерте скрутить голову трещетке и заставить его работать при токах 10 и более ампер. Необходимо помнить, что в данной модели двигатель рассчитан на токи до 4 А, в нем обмотки намотаны проводом около 0,5 мм. Естественно при завышенных значениях рабочего тока он перегреется и сгорит.

На видео ниже приведены испытания по закручиванию шурупов до 75 мм при питании шуруповерта от такого блока питания.

radiomasterinfo.org.ua

Устройство аккумуляторных шуруповертов и способы их переделки на питание от сети

В хозяйстве современного человека не редким инструментом является шуруповерт, практически этот инструмент аналог электрической дрели. Достоинством этого вида считается автономное питание от портативного аккумулятора, вделанного в нижней части рукоятки. Батарею надо периодически заряжать от сети через специальное зарядное устройство, при длительной эксплуатации аккумулятор выходит из строя, требуется замена, а стоят они недешево. Поэтому многие пользователи задумываются, как переделать аккумуляторный шуруповерт, чтобы он работал от сети на 220 вольт.

Общий вид одного из вариантов

Иногда потребители принимают решение, что необходима переделка шуруповерта в обычную электродрель с питанием от сетевой розетки. Возникает вопрос, как сделать это с меньшими затратами времени и финансов. Если обладать определенными знаниями в электротехнике и практическими навыками, то питание шуруповерта от сети 220В сделать несложно. Существует несколько способов с использованием различных устройств для преобразования электроэнергии к соответствующему виду для вращения мотора шуруповерта.

Способы, как переделать аккумуляторный шуроповерт

Переделка шуруповерта на питание от сети заключается в преобразовании напряжения 220В с переменным током в напряжение 12 или 18В постоянного тока. Один из самых надежных и простых способов преобразования шуруповерта в сетевой вариант – использовать его штатные комплектующие.

Переделка со штатным аккумулятором и зарядкой

Переделка аккумуляторного шуруповерта на сетевой в этом случ предполагает, что схему собирают на базе штатного зарядного устройства. Потребуются следующие материалы:

  • Зарядное устройство;
  • Аккумуляторная батарея;
  • 2-3 метра гибкого многожильного медного провода, с двумя проводниками, сечением 2.5-4 мм2;
  • Обычный набор инструментов и расходные материалы, паяльник, припой, изоляционная лента или термоусадочная трубка соответствующего диаметра к проводам. Для разборки шуруповерта потребуется отвертка, бокорезы и монтажный нож для резки и зачистки проводов.

Последовательность операций в процессе переделки шуруповерта в сетевой:

  • Снимается крышка с корпуса зарядного устройства;
  • На выходные контакты платы зарядного устройства, которые подключаются к аккумулятору во время зарядки, припаиваются концы провода с соблюдением полярности. Жила с красной изоляцией – к клемме «+», с синей изоляцией – к клемме минусу;

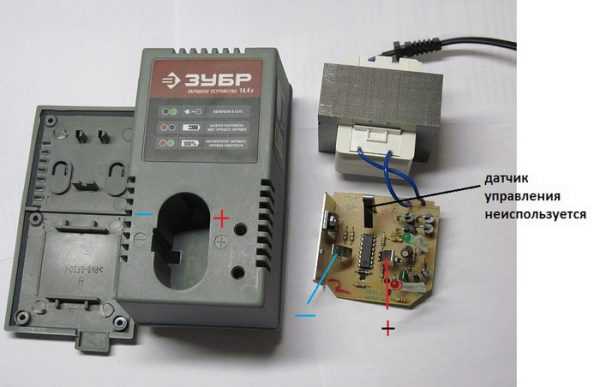

Плата зарядного устройства

  • Полярности можно определить по надписям на плате или корпусе изделия. Для надежности можно включить зарядку и мультиметром измерить на выходе 12 В, и определить контакты по полярности;
  • Из корпуса аккумуляторной батареи извлекаются гальванические элементы;

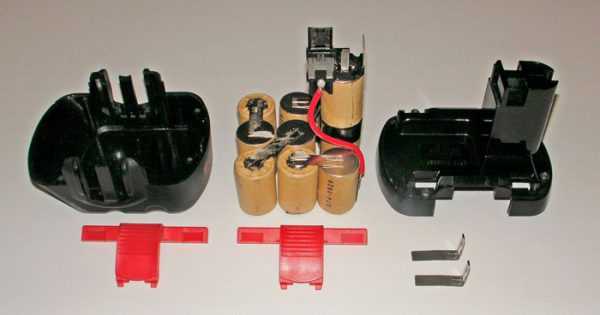

Как из аккумуляторного отсека извлекаются гальванические элементы

  • На контакты внутри корпуса аккумуляторной батареи подключается провод от зарядки с соблюдением полярности.

Таким образом, шуроповерт преобразуется в сетевой. При включении устройства в розетку на входную цепь шуруповерта будет поступать соответствующее напряжение 12 или 18В постоянного тока.

Соблюдение полярности рекомендуется, но не обязательно. При изменении полярности вал электродвигателя будет вращаться в обратную сторону, все современные шуруповерты имеют переключатель смены полярности, фактически осуществляется реверс вращения патрона шуруповерта.

Важно! Клеммы на плате зарядного устройства обычно делают из латунного сплава, к медным проводам их надо припаивать с кислотным припоем или удалить вообще, а провода припаять на дорожки печатной платы.

Перед пайкой в корпусах аккумуляторной батареи и зарядного устройства делаются отверстия, через которые протягивается провод. Для более жесткой фиксации его в пределах корпуса можно завязать в узел и намотать изоленты, чтобы диаметр намотки превышал Ø отверстия.

Замена неисправной платы зарядки на БП от компьютера

В случае, когда в комплекте БУ шуруповерта неисправна плата зарядки, чтобы сделать сетевой вариант, ставится блок питания с параметрами, подходящими по напряжению и мощности. Иногда блок питания подходит от персонального компьютера. Надо учитывать, что сетевое питание преобразуется в 12 вольт постоянного тока, шуруповерт на холостом ходу потребляет ток до 4А, кратковременно в момент затяжки – более 40А, то пиковое значение потребляемой мощности может быть до 480 Вт.

Можно установить БП от ноутбука, они компактны и удобны для эксплуатации, но максимальная мощность этих моделей в пределах 100Вт, немного больше этого не всегда достаточно.

Блок питания для ноутбуков

Напряжение на выходе 19В, есть шуропеверты с таким питанием.

Мощность (P) = 19 А х 6,15 А = 117 Вт, тогда можно добавить преобразователь на 12В, и шуроповерт будет работать на холостом ходу и закручивать болты с небольшим усилием. При вкручивании саморезов в плотную деревянную поверхность такой блок питания может долго не протянуть – сгорит.

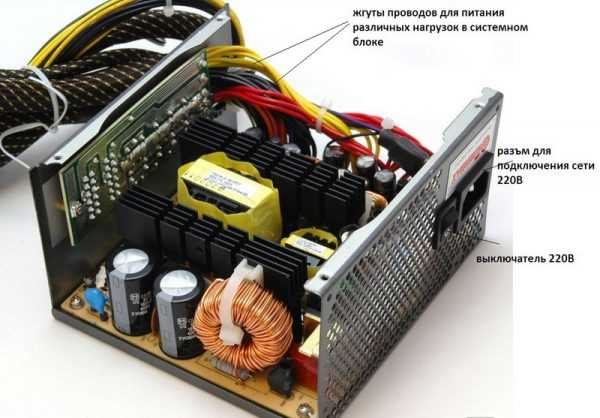

Расположение блока питания внутри системного блока ПК

Надежнее использовать блоки питания из системных блоков стационарных компьютеров. Они более мощные и по всем параметрам соответствуют для подключения к шуруповертам.

Пиковая мощность такого блока питания – 500Вт; номинальная для длительной эксплуатации нагрузки – 460Вт, это как раз то, что нужно для шуруповерта с питанием 12В.

Плата АХ500-А в корпусе

На верхней крышке металлического корпуса расположен вентилятор, который подключается через разъемы к плате. Вентиляционное охлаждение позволяет БП выдерживать большие пиковые нагрузки в 500Вт в течение нескольких минут. Иногда вентиляторы расположены на боковых стенах, это зависит от модели БП.

Для подключения такого блока питания к шуруповерту надо выполнить всего несколько операций:

  • Отключить все разъемы БП от материнской платы и других элементов системного блока;
  • Открутить винты крепления на корпусе БП и системника, потом извлечь его из системного блока;
  • С подключением к сети 220В проблем не возникает, провод с разъемом входит в комплект БП;
  • 12 вольтовый выход придется поискать, их в этой модели БП даже два, найти можно по маркировке на печатной плате. На некоторых разъемах пишется выходное напряжение напротив контактов;

Обозначение контактов на разъемах БП

К сведению. Когда надписей нет, ориентироваться можно по цвету проводников, в этой серии БП +12В с платы на разъем выводятся проводами с изоляцией желтого цвета. Подключение минуса делается черными проводами.

  • Чтобы проверить правильность выбранной пары, надо включить блок питания и замерить напряжение мультиметром;

Обратите внимание! В нашем случае используется импульсный БП, который не запустится вне схемы системного блока. Не вдаваясь в подробности работы отдельных полупроводниковых элементов, просто примем как аксиому, что нужна доработка, которая заключается в простой перемычке.

  • Зеленый провод, предназначенный для включения БП по штатной схеме, надо подсоединить на черный проводник, это делается прямо на плате. Лишний отрезок зеленого провода откусывается, оставшийся конец зачищается и припаивается на дорожку платы к черному проводнику;

Доработка в блоке питания АХ500-А, установка перемычки

  • После сделанной доработки БП можно включить в сеть и проверить мультиметром наличие 12В на выбранной паре проводов;
  • Желтый и черный проводник можно удлинить и припаять к ним разъем;
  • В аккумуляторном корпусе для подключения шуруповерта, как и в предыдущих случаях, удаляются отслужившие свой срок гальванические банки, и устанавливается ответная часть разъема к линии от блока питания. Варианты могут быть разные, можно шнур припаять к шуруповерту, а разъем – подключать на блоке питания, кому как удобно;

Выводы с блока питания 12В припаиваются к разъему, идущему на шуруповерт

  • При пайке разъемов и соединений не забывайте предварительно на провода одевать термоусадочные трубки и усаживать термофеном, изолируя места пайки. В крайнем случае делайте это обычной изолентой;
  • Не задействованные выводы проводов с БП можно откусить или свернуть, заизолировать концы и сложить внутри корпуса.

Блок АХ500-А с вентилятором

Обратите внимание! При сборке корпуса не забудьте подключить вентилятор. Если вы его отпаивали или откусывали в процессе монтажа, надо запоминать контакты  подключения. Вентилятор запитывается от линии 12В, по этому признаку можно легко найти точки подключения шуруповерта.

Трансформаторная схема для питания шуруповерта

Один из доступных способов быстро запитать шуруповерт от сети – использовать классическую схему с понижающим трансформатором на 220В/12-15В и диодным мостиком, преобразователем переменного напряжения в постоянное.

Схема трансформаторного блока питания

Все элементы легко размещаются в любом корпусе, необходимые органы управления, контроля и индикации выводятся на лицевую панель.

Трансформаторы и диоды с соответствующими параметрами, выдерживающие мощности более 100Вт, можно взять в старой бытовой технике (телевизорах, магнитофонах), с стабилизаторов напряжения и других блоков питания. При необходимости переделываем трансформатор, доматываем вторичную обмотку или ставим в обмотку вывод на определенном количестве витков, для достижения на выходе 12-15В.

Установка элементов трансформаторного блока питания в корпус

Диоды рекомендуется размещать на дюралевом радиаторе, который эффективно отводит тепло, продлевая ресурс работы. Обладая определенными практическими навыками и знаниями в электротехнике, трансформатор можно намотать своими руками.

В продаже есть много блоков питания с подходящими характеристиками, чтобы запитать шуроповерт от сети, но для этого необходимы финансовые затраты. При наличии старого системного блока от ПК несложно переделать блок питания, тем более что при необходимости его нетрудно привести в исходное состояние и использовать по назначению.

Видео

Оцените статью:

elquanta.ru

Как переделать аккумуляторный шуруповерт: монтаж, подключение

Аккумуляторный шуруповерт используется повсеместно, как в домашнем хозяйстве, так и на малых производствах. Мобильность и автономность позволяют выполнять работы вдали от электрической сети определенное время. Батарея имеет определенное количество циклов заряда, по истечении которых не пригодна к дальнейшему использованию. Причин существует несколько, батарея является очень капризным элементом, которая выходит из строя даже при не правильном хранении и бездействии. Высокая цена шуруповерта побуждает узнать, как переделать аккумуляторный шуруповерт в сетевой.

Аккумуляторный шуруповерт

Причины для переделки аккумуляторного шуруповерта

Отсутствие источника питания делает любую энергозависимую вещь бестолковой. Севший аккумулятор переделать практически невозможно, выход остается один – переделка шуруповерта в сетевой. Высокая цена нового аккумулятора делает покупку нецелесообразной, для экономии средств, владельцы не используемых инструментов задаются вопросом, как переделать аккумуляторный шуруповерт в сетевой.

Бывают случаи, когда используемый шуруповерт снят с производства, тогда новую батарею найти практически невозможно. Шуруповерт без аккумулятора – совершенно бесполезная вещь, которая будет собирать пыль на полке гаража, если ничего не предпринять. Основные достоинства переделки:

  • Инструмент становится рабочим, вполне может заменить мини дрель.
  • Нет необходимости контролировать уровень заряда батареи.
  • Сила затяжки не зависит от остающегося заряда аккумулятора.

Минусами можно отметить только наличие провода, зависимость от электрической сети. После переделки, устройство обретает электрический кабель, что не позволяет производить работы в труднодоступных местах, вдали от источника питания.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

  1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
  2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
  3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
  4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Подключение шуруповерта к зарядному устройству

Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий.

Зарядное устройство для шуруповерта
Схема для сборки самодельного зарядного устройства

Последовательность переделки на питание от ЗУ:

  • Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети.
  • Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы;
  • В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой.
  • Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе.
  • Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки.

Монтаж готового блока питания в корпусе старого аккумулятора

Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами:

  • Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов.
  • Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт).
  • Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять.
  • Собрать корпус после переделки и установить блок на шуруповерт.

Монтаж готового блока питания в корпусе старого аккумулятора

Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции.

Самодельный блок питания

При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы.

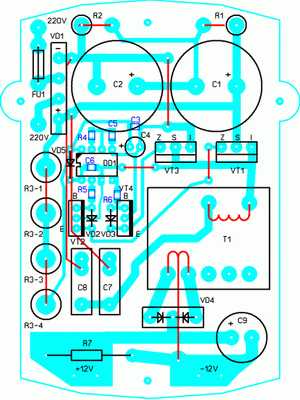

Схема для сборки блока питания своими руками

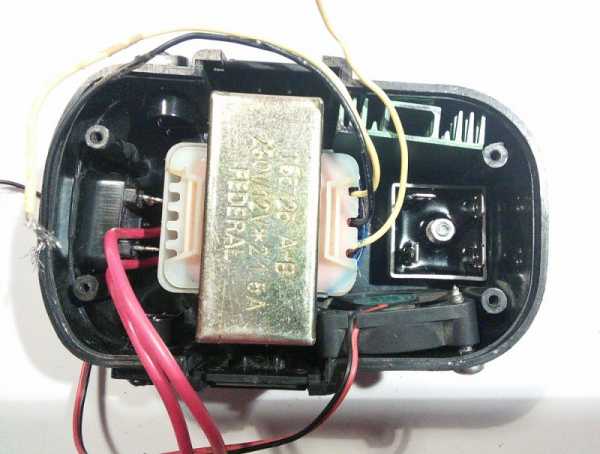

Самодельный блок питания, вмонтированный в аккумуляторный шуруповерт

Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат:

  • Разборка и демонтаж корпуса старого аккумулятора;
  • В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения.
  • После пайки проверить напряжение на выходе мультиметром.
  • Собрать плату на корпус аккумулятора.
  • Подключить соответствующие провода к выходам низкого напряжения инструмента.
  • Проверить работу, подключив переделанное устройство к сети.

Подключение к внешнему блоку питания

Внешний аккумулятор используется при недоступных компактных элементах или необходимости непрерывной работы инструмента.

Аккумуляторный шуруповерт, подключенный к внешнему блоку питания

Стоит запомнить действия при разборке или фотографировать, так как производиться вмешательство и переделка электрической схемы шуруповерта, сборку необходимо будет произвести точно в обратной последовательности.

  1. Произвести разборку устройства, переделать монтаж разъема для источника питания. Соединение проводов скруткой недопустимо, рекомендуется пропаять контакты, изолировать изолентой. При необходимости заклеить разъем термоклеем внутри корпуса.
  2. В соответствие с параметрами электропривода устройства, подобрать и переделать необходимый аккумулятор. Как вариант зачастую используется БП от ноутбука со схожей конфигурацией, переходник для разъема низкого напряжения имеется при любом магазине радиодеталей.
  3. После сборки в обратной последовательно необходимо подключить инструмент к сети и проверить работу.

Подключение к блоку питания от компьютера

В любом компьютерном магазине или рынке радиодеталей возможно найти поддержанный или новый блоки питания от компьютера за небольшую плату. Также может понадобиться завалявшийся старый компьютер или зарядка от ноутбука. Наличие выключателя на корпусе будет плюсом для безопасной работы, формат должен соответствовать АТ или АТХ. Для использования среднего шуруповерта достаточно мощности компьютерного блока питания от 300W, на старых моделях информация указана честно, поэтому они легко выдают от 16 ампер, достаточных для работы гайковерта.

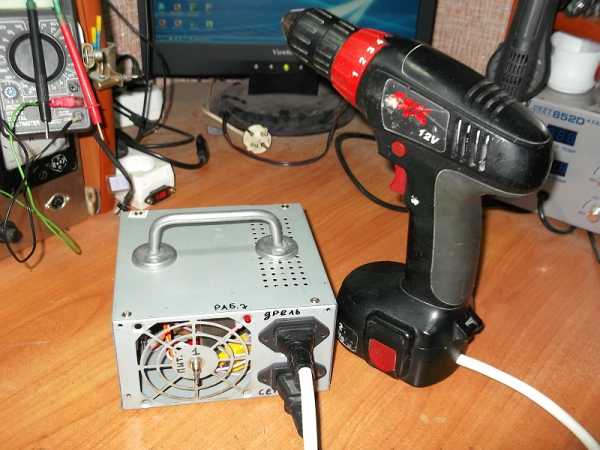

Шуруповерт, подключенный к блоку питания компьютера

Данные БП отличаются наличием собственной системы охлаждения, защитой от перепадов напряжения. Для подключения используется только два выводных провода, желтый – 12 вольт «плюс», черный масса.

Недостаток такого варианта, что блоки питания необходимо носить при работах и устанавливать на хорошо вентилируемое место.

Возможно приделать ручку для мобильности. Важно понимать, что аккумуляторные шуруповерты с требуемым напряжением более 14,4 вольта – работать от такого способа подачи энергии не будут.

Как запитать шуруповерт сохранив его автономность

Существуют ситуации, когда работать приходится при отсутствии электроэнергии. Запитать шуруповерт, не имея сети 220, возможно несколькими доступными способами. При таких случаях, если аккумулятор устройства неисправен, а переделка от сети невозможна, имеется несколько способов привести гайковерт в действие:

  • Заменить элементы аккумулятора внутри батареи на новые, приобретенные в радиодеталях.
  • Использование внешнего источника питания аккумуляторного типа, например батарея UPS.
  • Подключение и питанию от автомобильного аккумулятора.

Важно помнить, что любая переделка требует технических навыков и соблюдение техники безопасности.

Замена старых элементов

Приобретая в радиодеталях новые элементы аккумулятора, необходимо проверить на месте их емкость и напряжение.

При неправильном складировании аккумуляторы теряют емкость, не соответствуют заявленным характеристикам.

Последовательность действий:

  • Открутить винты крепления корпуса, извлечь крышку и старые элементы аккумулятора.
  • Поместить новые элементы, перепаянные между собой в корпус аккумулятора.
  • Сборку произвести при обратной последовательности, после переделки опробовать работу.

При пайке необходимо быстро действовать, иначе перегрев батарее может вызвать не пригодное к эксплуатации состояние из-за перепадов температур.

Подключение к автомобильному аккумулятору

Подключение к автомобильному аккумулятору даст возможность работать автономно без электросети. Параметры шуруповерта могут быть от 10,8 до 14,4 вольта, заряженная автомобильная батарея способна выдавать в среднем 12,5 вольт напряжения. Для использования необходимо присоединить к шуруповерту два силовых провода с крокодилами.

Подключение к автомобильному аккумулятору

Переделка производится после операции разборки, затем подключения силовых проводов к проводам электропривода шуруповерта. При отсутствии паяльника возможно просто соединить скруткой, однако это не гарантирует надежного контакта. После соединения контактов, изолировать провода и опробовать инструмент при работе, подключив к аккумулятору.

Подключение к внешнему аккумулятору

Внешний аккумуляторный источник может быть повышенной емкости, необходимо подобрать подходящий по напряжению элемент. В основном используется аккумулятор от бесперебойного источника питания. Переделка не составит труда, не требует больших финансовых затрат.

Для переделки понадобиться провод сечением не менее 2,5 мм, длинной до 2 метров. Необходимо разобрать инструмент, удалить старые элементы аккумулятора, подключить провод к клеммам. Сделать аккуратное отверстие для провода питания, собрать переделанный шуруповерт и опробовать при работе.

Меры предосторожности

После переделки аккумуляторного шуруповерта необходимо следовать простым правилам во время работы. Работы производятся с перерывом, после каждых 15 минут непрерывной работы электроинструментом, необходимо дать 2-3 минуты отдыха. Провод и блок фиксируются в доступном и комфортном месте для работ. Переделанный инструмент не используется при высотных работах, провод запрещается удлинять до сети.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Как переделать аккумуляторный шуруповерт в сетевой в домашних условиях

Шуруповерты с автономным питанием от аккумуляторной батареи с напряжением 12В – очень востребованный инструмент на производственных линиях и на бытовом уровне. Его достоинством считается непривязанность к розеточной сети, работы по сверлению и креплению саморезов проводить очень удобно. Как недостаток можно отметить большую стоимость аккумуляторных батарей и относительно небольшой срок их службы – от 3-5 лет, при интенсивной работе может быть еще меньше. Поэтому многие задумываются, как сделать блок питания для шуруповерта своими руками. При покупке и замене батарей финансовые затраты могут быть от 50 до 80% от первоначальной стоимости нового шуруповерта. Учитывая свои финансовые возможности и потребности, многие потребители ищут более экономичный способ для продолжения эксплуатации старых шуруповертов. Один из таких способов – переделать его схему питания для розеточной сети с напряжением 220В.

Общий вид аккумуляторного шуруповерта

Как переделать аккумуляторный шуруповет в сетевой

Рассмотрим два наиболее доступных способа, как переделать шуруповерт с питанием 12В постоянного тока своими руками быстро и с минимальными финансовыми затратами:

  • Использовать родное зарядное устройство шуруповерта;
  • Использовать блок питания для шуруповерта от системного блока ПК.

Есть и другие способы переделки, но они требуют больше практических навыков и знаний в электротехнике, эти доступны даже дилетантам.

Использование зарядного устройства для шуруповерта

Это самый простой и не требующий финансовых затрат способ, если не считать затрат на электроэнергию и припой при пайке контактов.

Последовательность действий:

  • Откручиваются винты крепления корпуса зарядного устройства, снимается верхняя крышка;
  • К выходным контактам зарядного устройства припаиваются токопроводящие жилы шнура питания. Провода должны быть гибкие, многожильные, сечением не менее 2.5-4 мм2, чтобы выдержать токовые нагрузки в процессе эксплуатации, длина шнура – 3-4 м;

Подключения шнура питания к выходу зарядного устройства

  • Можно припаять провода к выходящим клеммам зарядного устройства, к которым подключаются контакты аккумуляторного блока при установке его на зарядку. Этот способ имеет определенные сложности – клеммы сделаны из латунного сплава, и медные провода обычным припоем к ним не припаиваются;
  • Требуется зачистить место пайки надфилем или наждачной бумагой до появления металла желтоватого цвета;
  • Хорошо прогреть клемму, паяльником на 40-60 Вт, смазать специальной пастой (в магазинах радиодеталей продаются припои для пайки цветных металлов), тогда оловянный припой надежно сцепится с латунью;

Припой для латуни

  • После того, как места пайки будут готовы, к ним можно припаять медные луженые концы проводов, с красной изоляцией на +, с синей или черной – на минус;

Всей этой процедуры можно избежать, если выпаять из платы клеммы и на их место к плате припаять провода. Вывести шнур питания с выхода зарядного устройства можно через отверстия в корпусе, где размещались контакты для зарядки, или проделать дополнительное отверстие, соизмеримое с диаметром шнура питания.

Некоторых смущает третий контакт на выходе зарядного устройства, использовать надо только два: «+12В» и «-12В». Полярности контактов указываются на корпусе или на плате, для надежности можно включить зарядное устройство в розетку и мультиметром проверить наличие на выходе напряжения 12 В постоянного тока и полярность контактов. Оставшийся контакт – для датчика автоматического управления, отключения и подключения зарядки, при достижении полного уровня зарядки аккумулятора датчик отключает зарядное устройство. В нашем случае эта функция не нужна, клемму можно оставить или откусить от платы. Если вы собираетесь данное зарядное устройство еще использовать по прямому назначению, то снимать клеммы не надо, провода припаивайте с нижней стороны платы к токопроводящим дорожкам.

  • После припаивания проводов шнур выводится наружу, и корпус зарядного устройства закрывается. Противоположный конец шнура зачищается, медные проводники лудятся припоем.

Следующий этап работы – это подготовка входных контактов питания на самом шуруповерте:

  • Снимаем аккумуляторный контейнер с ручки шуруповерта;
  • Открываем его и извлекаем гальванические банки аккумулятора;

Удаление гальванических банок с аккумуляторного отсека

  • В корпусе аккумуляторного контейнера просверливаем отверстие для шнура питания;
  • Концы провода, приходящего с выхода зарядного устройства, припаиваем к контактам в аккумуляторном контейнере с внутренней стороны, соблюдая полярности;
  • Клеммы на контейнере тоже из латунного сплава, поэтому при необходимости зачищайте и используйте припой для пайки латуни;
  • Закрепите провод внутри контейнера к стенке корпуса, чтобы он не отрывался при натяжке. Это можно сделать гибкой пластиной из пластика, двумя винтами прикрутив ее к корпусу внутри отсека. Под пластиной проложить шнур питания, таким образом он будет надежно прижат с внутренней стороны;

Важно! Не используйте для крепления провода в зарядном устройстве и на шуруповерте металлические пластины в качестве хомутов или используйте между проводом и пластиной диэлектрическую прокладку (пластиковую, резиновую, картонную или другого изоляционного материала). В противном случае металлическая пластина может передавить шнур и прорезать изоляционный слой, что приведет к короткому замыканию.

  • Аккумуляторный контейнер закрывается и устанавливается в ручку шуруповерта;
  • Зарядное устройство включается в розетку, если все сделано правильно шуруповерт будет функционировать.

Надо отметить, что если полярности перепутаны, катастрофы не свершится, патрон шуруповерта будет вращаться против часовой стрелки, в сторону выкручивания. Но на каждом изделии есть реверсный переключатель, поэтому, чтобы не перепаивать контакты, достаточно переключить вращение в другую сторону. Соблюдать полярности рекомендуют для того, чтобы не вводить в заблуждение пользователей, и вращение осуществлялось в ту сторону, в которую показывают стрелки возле переключателя.

Использование блока питания от системного блока ПК

Такой способ применяют в том случае, если нет родного зарядного устройства шуруповерта, или оно неисправно и восстановлению не подлежит.

Рассматривается импульсный блок питания LC 300-ATX P4, на выходе которого три вида напряжения постоянного тока: +3.3В; +5В и +12В. 12 вольтовая линия выдерживает нагрузки до 15А, это мощность до 180Вт. Это не меньше, чем выдают аккумуляторные батареи, но, как показывает практика, вполне достаточно, чтобы закручивать саморезы в плотные породы дерева.

Блок питания LC 300-ATX P4

Последовательность операций при переделке:

  • Снимается со старого системного блока ПК блок питания, для этого надо отсоединить все шины с разъемами, идущие от него к другим платам, откручивается его корпус;

Системный блок

  • Вскрывается крышка металлического корпуса;
  • Откусываются разъемы с проводами на расстоянии 15-20 см от платы;

Важно! Не перекусывайте провода, идущие от платы к вентилятору, – не будет охлаждения, и БП быстро выйдет из строя.

  • На всех моделях бп этой серии цвета проводов распаиваются по стандартам, черный – корпус, желтые +12В, оранжевый + 3.3В, красный +5В;
  • Зеленый провод включения блока питания заводим на корпус (черный провод) через выключатель;

Расключение проводов на плате LC 300-ATX P4

  • Надо отметить, что импульсный БП работает эффективно, когда все его выходы под нагрузкой, поэтому на выход +5В можно припаять лампочку, черный и красный провода, даже автомобильную на 12 В. Она не будет ярко светиться, этого и не требуется, главное, чтобы цепь была под нагрузкой. Аналогично поступаем с линией 3.3В – припаиваем на лампу в 5-10В оранжевый и черный провод. Одну из этих ламп можно вывести на лицевую панель как индикатор, что БП включен, и питание подано;

Вывод провода от БП к шуруповерту

  • На шуруповерт пускаем черный провод к минусу в аккумуляторном отсеке и желтый подключаем к плюсу. Удаление гальванических банок из аккумуляторного отсека и пайка проводов осуществляются по методике, описанной ранее;

Ввод линии 12В на аккумуляторный отсек

  • Оставшиеся лишние провода можно откусить или для надежности пустить параллельно в одной линии;
  • После подключения всех проводов включаем блок питания в сеть, если все сделано правильно, шуруповерт будет работать.

Надо отметить, что есть и другие способы собрать блоки питания на трансформаторе, выдающие полную мощность в 300-400Вт. В нашем случае рассматривались варианты, не требующие капиталовложений и больших знаний. В других случаях, когда делается блок питания для шуруповерта 18В своими руками, блок питания для шуруповерта 12В от ПК не подойдет. Можно определенными доработками повысить напряжение до 18 вольт, но это требует детального рассмотрения в отдельной статье, потребуются другие варианты, знания электротехники и практические навыки.

Видео

Оцените статью:

elquanta.ru

Питание шуруповерта от сети своими руками: кврс2510 схема подключения

Аккумуляторный шуруповерт – удобный и необходимый в хозяйстве инструмент. При эксплуатации «от случая к случаю», он может верой и правдой служить многие годы. К сожалению, через 2-3 года, даже при не очень интенсивной эксплуатации, аккумуляторы шуруповерта практически полностью теряют свою емкость. Исправный инструмент, а пользоваться нельзя… Что делать?

Выбросить и купить новый. Самое разумное решение, если Вы эксплуатируете щуруповерт профессионально. А если он бывает нужен всего лишь несколько раз в году – починить забор, повесить полку и т.п. Рука не поднимается выбросить исправный аккумуляторный шуруповерт. Поиск в Интернете показал, что эта проблема волнует многих. Как же предлагают поступить в данной ситуации экономные россияне и жители братских республик.

Первое, самое очевидное решение — использовать внешний аккумулятор для питания шуруповерта. Старый автомобильный или герметичный свинцово-кислотный от ИБП. Но проблема в том, что шуруповерт даже на холостом ходу потребляет 1,5…3 А, а под полной нагрузкой потребляемый ток превышает 10 А. Придется использовать либо толстые, либо короткие соединительные провода.

И то и другое неудобно. Разве что работать с аккумулятором в рюкзаке…

Второе решение – сетевой блок питания шуруповерта. Ведь в большинстве случаев работы ведутся в пределах досягаемости электрической розетки. Несколько теряется мобильность, но зато щуруповерт постоянно готов к работе. В качестве блока питания можно использовать обычный трансформатор с выпрямителем. Просто, но тяжело и громоздко. Компьютерный блок питания легче, но проблема с проводами остается. Кроме того, стабилизированный блок питания при работе на коллекторный электродвигатель с резко меняющейся нагрузкой и искрящими щетками может вести себя непредсказуемо.

Самое разумное, на мой взгляд, смонтировать сетевой блок питания в аккумуляторном отсеке шуруповерта. Кабель питания в этом случае может быть небольшого сечения, гибкий и легкий. При необходимости можно использовать стандартный сетевой удлинитель. Сложность в том, что места в аккумуляторном отсеке очень мало. Тем не менее, задача вполне выполнима. Подобная конструкция описана в журнале «Радио» №7 за 2011г. – К. Мороз. Сетевой блок питания для шуруповерта. Эта статья растиражирована на многих сайтах, но практическая проверка описанной в ней конструкции показала, что электронный трансформатор для галогенных ламп, который предлагает использовать автор, – не лучшее, в данном случае решение.

Генератор с самовозбуждением на двух транзисторах хорошо работает на активную нагрузку, а вот искрящий коллектор и резко меняющаяся нагрузка – тяжелое испытание для него. В общем, после выгорания нескольких транзисторов я отказался от дальнейших экспериментов с электронным трансформатором.

Лучшее решение мне удалось найти, на форуме http://forum.easyelectronics.ru/viewtopic.php?f=17&t=1773. Его предлагает Дмитрий (dimm.electron) — под таким именем он зарегистрировался на форуме. Собранный по предложенной им схеме блок питания предназначен для установки в аккумуляторный отсек шуруповерта на 12 или 14 В, в котором находилось 10 или 12 никель-кадмиевых аккумуляторов. Схема блока показана на рисунке.

Учитывая, что это должна быть простая и дешевая конструкция «выходного дня» я слегка доработал авторский вариант. С целью экономии места исключил сетевой фильтр. Это конечно плохо, но учитывая, что пользоваться шуруповертом планирую не часто, и в основном вдали от радиоаппаратуры, вполне допустимо. Не хватило места также и для резистора, ограничивающего зарядный ток конденсаторов в момент включения в сеть. Тоже не очень хорошо, но оправдания те же самые…

В схеме максимально использованы детали от старого компьютерного блока питания. Это выпрямительный мостик VD1, конденсаторы C1, C2, трансформатор T1 и диодная сборка VD4. Силовые транзисторы тоже можно использовать от компьютерного блока питания, но они должны быть обязательно полевыми. В моем блоке они оказались биполярными, пришлось приобрести рекомендованные автором IRF840.

Еще одно упрощение – использование обычного выпрямителя VD4 на диодах Шоттки, вместо предлагаемого автором «хитрого» синхронного выпрямителя. Замечу, что необходимо использовать диодную сборку именно из диодов с барьером Шоттки. Отличить ее от обычной можно, если измерить мультиметром в режиме прозвонки прямое падение напряжения на диодах. На диодах Шоттки падает не более 0,2 В, тогда как на обычных диодах около 0,6 В. Учитывая ограниченные размеры радиатора нагрев обычных диодов будет недопустимым.

Ну и, наконец, питание микросхемы DD1 осуществляется через обычный гасящий резистор R3. Автор использует для этого еще одну «хитрую» схему – питание берется с точки соединения транзисторов VT3, VT4 через гасящий конденсатор и дополнительный выпрямитель на диодах. Сложно в наладке – надо довольно точно подбирать емкость конденсатора, он должен быть высоковольтным и термостабильным. Есть вероятность сжечь DD1.

В процессе обсуждения на форуме родился еще один вариант схемы питания – с дополнительной обмотки трансформатора. Это самый лучший вариант, бесполезный нагрев элементов минимален. Но на трансформаторе нужна дополнительная изолированная обмотка на 20-30 В.

Трансформатор – это самый важный элемент схемы блока питания шуруповерта, от качества его изготовления на 90% будет зависеть Ваше мнение об умственных способностях автора разработки. Если использовать первое попавшееся ферритовое кольцо неизвестной марки, ничего хорошего не получится. Кроме магнитной проницаемости у феррита есть и другие параметры, которые очень важны в данном случае. Необходимо использовать специально предназначенный для работы в сильных магнитных полях феррит, например от трансформаторов импульсных блоков питания компьютеров, телевизоров и др. аппаратуры мощностью не менее 200 Вт. Технология намотки тоже очень важна, автор подробно описывает, как должны быть расположены обмотки на сердечнике.

Я поступил проще – использовал готовый трансформатор от старого компьютерного блока питания. Он как раз подходит по всем параметрам. Лучше раскурочить старый блок мощностью 200-250 Вт, в нем высота трансформатора равна 35 мм – как раз помещается в аккумуляторном отсеке. Трансформаторы от более мощных блоков имеют большую высоту и не помещаются в моем корпусе.

Перед выпаиванием трансформатора нужно внимательно рассмотреть, как соединяются его обмотки и с каких выводов запитан выпрямитель +5 В. Тут возможны варианты, может потребоваться небольшая коррекция чертежа печатной платы блока питания шуруповерта. Обращаю внимание, что используется именно 5-и вольтовая обмотка, амплитуда напряжения на ней как раз около 12 В. Другие обмотки не используются.

А вот намотать на такой трансформатор дополнительную обмотку или изменить число витков существующих, к сожалению не получится. Трансформатор залит эпоксидкой и при его разборке велика вероятность сломать сердечник.

В микросхеме IR2153D между выводами 1 и 4 установлен стабилитрон на 15,6 В, поэтому питание нужно подавать обязательно через токоограничивающий резистор. Показанный на схеме пунктиром диод VD5 необходим только при использовании IR2153 без индекса «D». Конденсаторы C1, C2 можно заменить одним – 100…150 МК, 400 В. При его приобретении определяющий параметр – высота, желательно не более 35 мм, иначе может не поместиться в корпус.

Резистор R3 составлен из 4-х последовательно включенных по 8,2К, 2 Вт. Его номинал желательно подобрать при наладке так, чтобы при минимально возможном напряжении в сети, напряжение на конденсаторе C4 не падало ниже 11 В. Для уменьшения бесполезного нагрева номинал этого резистора должен быть максимально возможным, если его уменьшить, просто увеличится ток через этот резистор и внутренний стабилитрон микросхемы.

Элементы R5, R6, VD2, VD3, VT2, VT4 защищают полевые транзисторы от пробоя в случае аварийных режимов работы. Номинал C9 увеличивать не следует, т.к. это увеличит и без того большой бросок тока при включении в сеть. Мостик VD1 должен выдерживать ток не менее 5 А при напряжении 400 В. VD4 – сборка из диодов Шоттки с допустимым током не менее 30А. VD1 и VD4 отлично подходят от компьютерного блока питания. Вентилятор на 12 В, его внешние размеры 40х40 или 50х50 мм. Элементы в корпусах для поверхностного монтажа типоразмеров 0805 или 1206. DD1 в DIP корпусе, обратите внимание на надежность изоляции на плате между выводами 5 и 6.

Чертеж печатной платы показан на рисунке, вид со стороны печатных проводников. Перед ее изготовлением нужно разобрать имеющийся аккумуляторный отсек шуруповерта и убедиться, что плата в него вписывается. Скорее всего потребуется небольшая коррекция, т.к. отсеки у разных производителей имеют небольшие конструктивные отличия.

Силовые транзисторы VT1, VT3 и диодная сборка VD4 монтируются на небольших алюминиевых пластинках. Их габариты – по месту. В корпусе необходимо просверлить вентиляционные отверстия. Вентилятор придется разместить снаружи корпуса – без него длительная работа не гарантируется. Естественной вентиляции в данном случае недостаточно.

Как я переделывал шуруповёрт на работу от сети

И не забудьте про предохранитель FU1.

При первом включении блок лучше запитать от источника питания 20-25 В с током 100…200 МА. При этом резистор R3 временно шунтируется другим, с номиналом 1К. Если все нормально, на выходе будет 0,6…1 В. Можно посмотреть форму и частоту импульсов на вторичной обмотке трансформатора. Там должны быть прямоугольные импульсы со скважностью 50% и частотой 50…100 КГц. Частота определяется номиналами R4, C5.

Если все нормально, убираем временно установленный резистор 1К, включаем последовательно с блоком питания шуруповерта лампу накаливания на 60…100 Вт и включаем все это в сеть. В момент включения лампа кратковременно вспыхнет и погаснет, на выходе должно установиться напряжение около 12 В. Если все работает, убираем лампу и проверяем работу блока под нагрузкой около 1 Ом. Наконец, выбрасываем аккумуляторы, устанавливаем блок питания в корпус и проверяем работу шуруповерта в разных режимах.

Если эта конструкция Вас заинтересовала, можете ознакомиться с вариантами схемы от автора и его рекомендациями по самостоятельному изготовлению трансформатора. Также доступны для скачивания два моих варианта чертежа печатной платы в Sprint Layout.

steptosleep.ru

Как переделать аккумуляторный шуруповерт в сетевой своими руками (видео)

20 ноября 2015

Просмотров: 5807

Вниманию домашнего мастера предлагается описание того, как переделать аккумуляторный шуруповерт в сетевой. Дело в том, что при длительных перерывах в работе инструмента, а значит, при самопроизвольном разряде аккумуляторов, эти источники тока необратимо разрушаются. Приобрести новую батарею аккумуляторов зачастую проблематично, да и стоит она немало. Обеспечение шуруповерта питанием от электрической цепи является очень перспективным способом решения этой проблемы.

Чтобы не беспокоится о зарядке шуруповерта, аккумуляторный шуруповерт переделывают в сетевой.

Не только продлится жизнь инструмента, но и его владелец в качестве своеобразного бонуса получит несколько неоспоримых преимуществ:

  • сокращение времени простоев, поскольку нет необходимости заряжать аккумулятор;
  • в отличие от аккумулятора напряжение источника питания остается неизменным, поэтому крутящий момент шуруповерта также не меняется с течением времени;
  • длительные простои инструмента не сказываются на его работоспособности.

И лишь один недостаток: вблизи места работы должна быть электрическая сеть.

Это нужно знать об устройстве шуруповерта

Любой инструмент такого рода включает в себя две части:

  1. Механическая: двигатель (хотя он и электрический), редуктор, шпиндель и зажимной патрон.
  2. Электрическая: зарядный блок, аккумулятор, кнопочный выключатель, переключатель для изменения направления вращения, соединительные провода.

Схема устройства аккумуляторного шуруповерта.

Питание электродвигателя чаще всего осуществляется от аккумулятора, рассчитанного на рабочее напряжение 12 В и ток порядка 1,5-2,5 А. Его заряда обычно хватает не более чем на час напряженной работы, а затем нужна его подзарядка, на которую требуется обычно несколько часов. Ток для зарядки аккумулятора и выдает зарядный блок. Все это время инструмент простаивает. Для изменения направления вращения ротора достаточно изменить на противоположное направление тока, поэтому переключатель просто меняет полярность подаваемого на электродвигатель напряжения.

Как уже упоминалось выше, аккумуляторные батареи требуют особых условий хранения в промежутках между использованием инструмента. При периодическом самопроизвольном разряде в них начинаются процессы необратимого разрушения элементов, а ремонту они уже не подлежат. Можно, конечно, приобрести новый аккумулятор, но, во-первых, они не всегда бывают в продаже, а во-вторых, зачастую стоят столько, что приходится задуматься: не проще ли купить новый шуруповерт?

Варианты замены аккумуляторной батареи

Выходом может быть использование аккумуляторов от других технических устройств. Примером такого решения может быть использование автомобильного аккумулятора. Главное, чтобы его выходное напряжение соответствовало тому, на которое рассчитан электродвигатель шуруповерта.

Вышедший из строя аккумулятор электроинструмента извлекается из его отсека, который тщательно очищается и промывается сначала слабым щелочным раствором, затем чистой водой, после чего протирается и просушивается. С этого же должна начинаться и любая другая переделка инструмента.

К разъемам, на которые подавалось напряжение с внутренней аккумуляторной батареи, припаиваются провода кабеля, предназначенного для подводки питания от автомобильного аккумулятора. Предварительно кабель пропускается через отверстие, проделанное для этого в нижней части корпуса. Если после проверки окажется, что вращение патрона осуществляется не в ту сторону, ничего страшного: достаточно поменять провода на зажимах аккумулятора.

Еще лучше, если имеется батарея литиевых аккумуляторов от испорченного ноутбука. Ее элементы обычно без проблем помещаются в отсеке «родной» аккумуляторной батареи инструмента. Корпуса отдельных элементов батареи нужно надежно изолировать друг от друга, а выводы подключить с соблюдением полярности к точкам подключения выводов старой батареи. Заряжать такую батарею можно от существующего зарядного устройства.

Переделка аккумуляторного варианта инструмента в сетевой

Схема электрических соединений шуруповерта.

Вариант с заменой аккумуляторной батареи, вышедшей из строя, на другую, взятую из иного электрического прибора, не всегда осуществим. Тогда шуруповерт может быть превращен в устройство, питающееся от осветительной сети в 220 В. Нужно только приобрести или сделать своими руками блок питания с выходным напряжением и силой тока, на которые рассчитан электродвигатель.

Как известно, сетевой блок питания может быть или трансформаторным, или импульсным. Второй вариант предпочтительнее, поскольку такие устройства меньше по размерам и весу. Если имеется возможность выбора, то следует сначала замерить размеры отсека, освобождающегося после удаления испорченной батареи аккумуляторов. Затем подобрать блок питания с подходящими выходными характеристиками, помещающийся в освобождающемся отсеке.

Затем нужно разместить элементы блока питания в этом отсеке и надежно закрепить их там так, чтобы исключить возможность замыканий. Остается припаять выходные проводники блока питания к клеммам бывшей батареи аккумуляторов, а к его входу — проводники сетевого шнура. После этого останется собрать корпус и проверить работу инструмента.

Разместить в корпусе шуруповерта все элементы трансформаторного блока питания нужной мощности вряд ли удастся. Решить эту проблему можно двумя способами:

  1. Разместить все элементы блока питания в отдельном корпусе, а напряжение от него к шуруповерту подвести с помощью кабеля (как в описанном выше способе использования автомобильного аккумулятора).
  2. Все элементы электронной схемы блока питания разместить в корпусе шуруповерта, а в отдельном корпусе — понижающий трансформатор. По кабелю от трансформатора к инструменту подается пониженное переменное напряжение, которое электронной частью блока питания преобразуется в постоянное.

http:

При выполнении любых вариантов переделки аккумуляторного электроинструмента на сетевой не следует забывать об электробезопасности, неизолированных контактов оставлять нельзя.

Вывод напрашивается сам собой: переделать неработающий аккумуляторный шуруповерт в сетевой сравнительно несложно.

А это означает, что многие домашние работы выполнять станет легче.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Сетевой шуруповерт – как выбрать или сделать самому? + видео

Сегодня многие предпочитают мощный сетевой шуруповерт, чем компактный аккумуляторный. И это неспроста, поэтому разберемся в особенностях инструмента, работающего от сети, а также постараемся переоснастить аккумуляторные схемы на сетевые.

Сетевой шуруповерт – в чем плюс такого помощника?

В тот момент, когда начинающий мастер в погоне за удобством предпочитает покупать аккумуляторную дрель-шуруповерт, сетевой аналог пылится на полках дальше. Громкая и красочная реклама, обещающая большой срок службы элементов питания нового поколения, заставляет не думать о физике. Хотя каждый, кто хоть мельком знаком с электрикой, задумается о правдивости этих слов. Тем временем уже совсем скоро приходит разочарование, иногда по вине мастера, иногда из-за случайного совпадения, аккумуляторный инструмент не работает, что заставляет человека судорожно искать новую запчасть либо налаживать питание шуруповерта от сети.

Почему же так происходит? Нельзя не отметить очевидные плюсы инструмента на аккумуляторах. Он имеет небольшие габариты и вес, мобилен, а значит, может работать вдали от источников питания, позволяет добраться и осуществить крепеж в самых недоступных местах. Но что же омрачает эту картину? Аккумуляторы требуют особого ухода, регулярного использования и последующей зарядки, капризны к условиям хранения, быстро выдыхаются, а заряжаются в разы дольше, чем способны проработать. От этого нас поджидает множество неприятных сюрпризов.

Сначала мы можем радостно делать ремонт. Но со временем нам станут доставлять неудобство долгие часы зарядки. Выходом может быть приобретение двух аккумуляторов, но и это ненадолго спасет нас. Если вы не работаете с инструментом все время, то после продолжительного простоя аккумулятор потеряет свою емкость, разряжаться будет быстрее, а заряжаться полностью не сумеет. Если же халатно хранить такое питание, то можно и вовсе обнаружить вздувшийся или потекший аккумулятор, использовать который нельзя. Также отметим их высокую стоимость при отдельной покупке.

Выбор сетевого шуруповерта – на что обратить внимание?

Постепенно приходит разумение, что лучше всего осуществлять выбор сетевого шуруповерта с самого начала, а не после горького опыта с его аккумуляторным аналогом. Да, не всегда мы можем комфортно присоединиться к сети, но это дело поправимое с помощью нескольких удлинителей. Зато такой инструмент, хоть и более сложный в устройстве, но и более мощный. Также нельзя не заметить легкость и скорость, с которой он способен вгонять крепеж, и при работе от сети вы не ограничены временем, а сетевой ударный шуруповерт сможет справиться даже с очень твердыми поверхностями.

Посмотрим, что нам необходимо знать при покупке сетевого инструмента. В первую очередь, обращаем внимание на крутящий момент. Он должен быть высоким, но, по сравнению с аккумуляторными видами, эта характеристика тут не такая большая, а эффект будет более ощутимый. Достигается это за счет увеличенного количества оборотов, которое легко достижимо, если питаться от розетки. Так какой сетевой шуруповерт лучше? Обороты могут достигать 4000 в минуту, причем было бы неплохо, чтобы шуруповерт имел регулятор либо в виде какого-то отдельного устройства (например, колесика), либо ручной, за счет различного усилия на кнопку.

Следующим интересным для нас параметром будет мощность на выходе, естественно, этот критерий опять должен стремиться к максимуму.

Но не переусердствуйте в своем аппетите, если вам нужен этот инструмент для домашнего пользования, например, прикрутить плинтус или повесить картину, и вы не планируете работу с твердыми материалами и в большом объеме, то не стоит тянуться за самой высокой цифрой, вы просто не найдете ей применения, переплатив зря. Позаботьтесь о наличии автоматического регулятора силы затягивания креплений и функции реверса, полезно также наличие магнитного держателя для бит и большая длина шнура. На этих замечаниях мы заканчиваем рассуждать, как выбрать шуруповерт сетевой, и перейдем к его использованию, а также к самостоятельному изготовлению.

Как безопасно использовать шуруповерт от сети?

Купить инструмент – это полдела, главное, после этого сохранить его в рабочем состоянии довольно долго. При системном подходе это совсем не хлопотно. Также следует внимательно относиться к работе с ним, чтобы не навредить себе. Начнем с банального – влага. Как любому электрическому агрегату, шуруповерту она также противопоказана. Кроме короткого замыкания, она может поразить некоторые детали банальной коррозией, отчего работа инструмента станет нестабильной, и в конце приведет к поломке.

При замене насадок не забывайте полностью отключать прибор, чтобы не запустить случайно его и не повредить собственные пальцы, а также не повредить внутренние механизмы в местах крепления. Режимы устанавливать следует согласно вашему плану работы, правильно взвесив требуемую мощность и обороты. Не забывайте их менять и проверять перед каждым очередным действием. Следите также за состоянием сетевого провода, никаких повреждений у него быть не должно, а изломов и порезов тем более.

Как сделать шуруповерт – осваиваем электрику

Не расстраивайтесь, если вы оказались у разбитого корыта с плохим аккумулятором. С энтузиазмом мы готовы предложить способ, как сделать шуруповерт от сети своими руками. Правда, для этого понадобится минимальное техническое образование и паяльник.

Как сделать шуруповерт – пошаговая схема

Шаг 1: Трансформатор

Первым делом, нам понадобится соорудить блок питания. Учитывая то, что нам придется постоянно перемещаться, это должна быть компактная система, легкая и надежная. Главное – выдержать падающую нагрузочную характеристику, чтобы не спалить инструмент и сеть в доме. Приобретается трансформатор либо откапывается на антресолях, обязательно смотрите на его напряжение и на такой же показатель вашего инструмента. Самые популярные модели шуруповертов могут обладать питанием с номинальным напряжением 9, 12 или 19 В, от трансформатора нам нужно питание на 1-2 В больше.

Допустим, найденный вами агрегат имеет большую величину напряжения, чем надо. Придется отматывать вторичную обмотку, при этом периодически проверять, сколько вольт у нас осталось. Для этого используем тестер, подробно о работе которого можно почитать в другой нашей статье. Итак, замеряем напряжение, потом отматываем проводку примерно на 1 метр и замеряем снова. Это все продолжаем до тех пор, пока не достигнем значения 11, 14 или 20 В (в зависимости от модели).

Шаг 2: Доделываем схему

Остается дело за малым, создать выпрямитель тока и соединить эти части с шуруповертом. Для первой задачи нужны диоды, чтобы создать постоянный ток. Обычно такой выпрямляющий мост состоит из нескольких пар диодов, это зависит от марки ваших деталей. Схему их подключения также следует разработать, уже исходя из модели. Если у вас имеется диод марки 6v 180/6, то таких элементов надо 4 штуки. После соединения их вместе, остается только мостик зафиксировать на шуруповерт. Таким образом, цепь будет готова.


Оцените статью: Поделитесь с друзьями!

remoskop.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
