Вес швеллера 12 Главная

Итак, вас интересует вес швеллера 12. Хорошо, давайте разбираться с его весом.

Когда задают вопрос — сколько весит швеллер 12, нужно уточнять, что же конкретно имеется в виду. Обычно, под вопросом: сколько весит швеллер 12 подразумевают немного другое, а именно: вес метра швеллера 12 (иначе, вес погонного метра швеллера, погонный вес швеллера, удельный вес швеллера, теоретический вес или расчётный, иногда называют табличный вес швеллера или вес швеллера по ГОСТу — всё это одно и то же). Действительно, как и для любых других видов металлопроката, для всех номеров швеллеров существуют стандартные табличные значения удельного веса одного метра погонного швеллера. Что касается именно веса швеллера 12 то масса одного метра (теоретический вес) зависит не от его формы, а от высоты. То есть, и швеллер 12 с параллельными гранями полок и швеллер 12 с уклоном внутренних граней полок весят одинаково, при одинаковой высоте швеллера.

Итак, ширина швеллера 120 мм. Если высота полки 52 мм, то удельный, теоретический вес швеллера 12 равен = 10.4 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 12 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.

Итак, ширина швеллера 120 мм. Если высота полки 52 мм, то удельный, теоретический вес швеллера 12 равен = 10.4 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 12 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.



Швеллер 12 — это обычный швеллер, стандартный металлопрокат, имеющий характерную п-образную форму проката для швеллера, но указаны размеры ширины швеллера — они равняются 120 мм. То есть, более правильное название швеллера этого размера можно считать: швеллер 120 мм шириной или швеллер номер 12 (швеллера часто указывают по номерам, а номер швеллера равняется его ширине в сантиметрах). Однако, ширина швеллера 12 - это не единственный признак, описывающий такой вид швеллеров. Оказывается, что швеллера под номером 12 бывают разными. И совсем не зелёными, синими, красными, а отличающимися высотой полки и уклоном внутренних граней. Как это понять?

Больше информации про швеллер  можно найти и читать в книге Сахновский М.М. Справочник конструктора стальных сварных конструкций.

. В справочнике можно узнать что такое швеллер, какие бывают швеллера, ГОСТы , характеристики , сортамент и номенклатуру швеллера. С книгой можно ознакомится , а еще можно скачать книгу бесплатно.

Есть два вида швеллера 12 , отличаются они друг от друга уклоном внутренних граней швеллера. Нагляднее это можно посмотреть на чертеже швеллера 12.

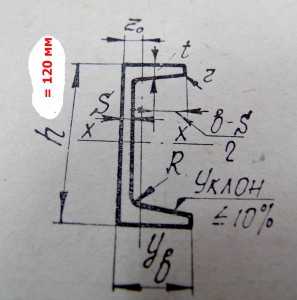

чертеж швеллера 12
чертеж швеллера 12
Первый вид швеллера 12 - модификация называется правильно: швеллер 12 с уклоном внутренних граней полок по ГОСТу 8240-72. Схема швеллера 12 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………
чертеж швеллера 12
чертеж швеллера 12

Второй вид швеллера 12- модификация называется правильно: швеллер 12 с параллельными гранями полок по ГОСТу 8240-72. Схема швеллера 12 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………..

Некоторые модификации швеллера выпускаются с разной высотой полки, на чертеже высота полки швеллера обозначается буквой в.

чертеж швеллера 12
Чертёж швеллера 12 полка 52

Так вот швеллер 12 имеющий ширину 120 мм выпускается  с высотой полки 52 мм. На фото чертёж швеллера 12, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………………

Аналогичная история и для другого вида швеллера с шириной полки 120 мм, модификации с параллельными гранями, он тоже выпускается с высотой полки

чертеж швеллера 12
Чертёж швеллера 12 с параллельными гранями и высотой полки 52 мм.

На фото чертёж швеллера 12 с параллельными гранями и высотой полки 52 мм. ………………………………………………………………………………………………………………………………………………………

4ypakabra.ru

Погонный вес швеллера 10, 12, 14, 16, 18, 20, 22, 24у: расчет веса, ГОСТ 8240-97

Современная наука различает такие понятия, как вес и масса. Это происходит в первую очередь потому, что вес является силовой характеристикой, т.е. мерой воздействия на опору или подвес. Масса же, напротив, — это мера инертности тела. Все это мы пишем для того, чтобы в ходе чтения данной статьи у вас не возникло вопросов о том, чем же отличается вес швеллера и его масса. Для простоты мы рассматриваем здесь только те ситуации, когда данные два параметра равнозначны.

В случае с профилями масса зависит от следующих параметров:

  • Формы;
  • Металла;
  • Размеров.

Форма и размеры

Говоря про форму, нужно уточнить, что профили бывают нескольких типов, например, классические и перфорированные.

Металлические конструкции могут быть изготовлены не только из стали, поэтому, когда речь идет о других сплавах, это будет указано отдельно. Мы уточняем данный момент, поскольку вес швеллера 12, выполненного из алюминия будет в несколько раз ниже, чем в том случае, когда используется сталь.

Вес моделей швеллеров

В обычном случае масса профиля рассчитывается достаточно просто, но только если его форма простая. Т.е. мы рассматриваем равнополочное изделие, внутренние грани стенок которого расположены параллельно друг другу. Существуют еще и неравнополочные профили, для которых вычисление массы несколько усложняется, однако самый непростой вариант – это наклонные грани внутренних стенок. Такое изделие получается очень массивным, однако это компенсируется повышенной прочностью, благодаря большому объему металла.

Вес швеллера 10 может варьироваться от 3 до 12.7 кг в зависимости от его габаритов. В данном случае такой большой разброс обеспечивается за счет различной высоты стенок. Она стартует с отметки 40 мм и может достигать 160 мм, за счет чего образуется очень глубокий профиль. Толщина тоже не остается постоянной и изменяется от 2 до 6 мм.

Запомните: еще на этапе проектирования дома заранее выбирайте швеллер размер, форму и материал изготовления, поскольку они важны для проекта в целом.

Если рассматривать все номера гнутого профиля, то можно сказать, что минимальной массой обладает швеллер с соотношением h:b:s 25:26:2 мм. Вес такого профиля едва превышает 1 кг. С другой стороны размерной линейки находится номер 41, который может быть представлен в виде аналогичного соотношения 410:65:6 мм и масса всего одного метра будет уже 24.38 кг.

Более высокий номер швеллера не означает, что данное изделие будет более тяжелым. Вес швеллера 20 будет меньше, чем у номера 21, только в том случае, если размеры стенок и толщина изделия будут одинаковыми, в противном случае даже №20 сможет обойти 21 профиль.

Масса горячекатаных профилей стартует с 4.84 кг для изделия 5У, габариты которого могут быть представлены, как 50:32:4.4 мм, а длина составляет 1 м. При высоте стенки в 40 мм и наличии наклона внутренних граней получается вес  в 48.3 кг на 1 м. Это обусловлено тем, что на такой швеллер расход метала очень большой, а его размеры 400:115:8 мм.

Металл

Обычно, когда говорят про табличное значение массы или веса профилей, примеры которых мы привели в предыдущем пункте, подразумевают некоторую абстрактную сталь, имеющую плотность 7.85 единиц и длину изделия 1 м. В реальности же дело обстоит несколько иначе, поскольку для изготовления профилей могут использоваться самые разные сплавы.

Одним из интересных для различных ненагруженных конструкций вариантов является алюминий. Это достаточно распространенный сегодня серебристо-белый металл, плотность которого 2.7 единицы. Очевидно, что вес швеллера 14 из такого материала будет намного легче стали, другое дело, что создавать настолько большие конструкции из алюминия не всегда целесообразно.

Как конструкционный материал алюминий очень привлекателен не только своим малым весом, но и тем, что легко поддается штамповке, а также не требует какой-то дополнительной защиты. Конечно, в ходе технологического процесса изготовление профилей из этого металла сопровождается различными процедурами, позволяющими несколько увеличить прочность изделия.

Стальные швеллеры

С другой стороны сталь используется даже чаще, чем алюминий, а наиболее распространенными вариантами являются углеродистые и низколегированные её разновидности. Качество углеродистых сталей определяется наличием в них примесей. Наиболее опасными являются сера и фосфор. Из-за серы возникает красноломкость металла, а из-за фосфора – хрупкость. Для обычной стали эти компоненты не могут превышать 0.05%. Внутри такой группы масса 1 м3 меняется незначительно, поэтому влиянием примесей на вес швеллера можно пренебречь. В таком случае используется маркировка металла «Ст». Более качественная разновидность уже имеет обозначение «Сталь», а содержание S и P составляет менее 0.035%. Существует еще две разновидности таких сплавов высококачественная и особого качества, в которых доля вредных примесей менее 0.025% и 0.015% соответственно. Для стали высокого качества используется маркировка «А» в конце марки, а для более высокого качества «Ш».

Тип стали влияет на массу метра профиля. Например, вес швеллера 16, выполненного из углеродистой стали будет отличен от результата, полученного при использовании легированного сплава.

Легированная сталь – это сплав, который кроме основных примесей содержит ряд элементов, которые вводятся в определенных количествах. Это легирующие добавки, на роль которых выбирают хром, медь, связанный азот, никель или ванадий. Все легированные стали разделяются на 3 категории:

  • низколегированные;
  • среднелегированные;
  • высоколегированные.

В первом случае речь идет всего о 2.5% примесей, во втором их может быть до 10%, а высоколегированные составы часто имеют 50% примесей.

Подводя итоги, отметим, что мы рассмотрели большую часть факторов, оказывающих влияние на вес швеллера. Нужно также отметить, что при взвешивании партии потребуется учитывать небольшие отклонения, вызванные различными погрешностями, о чем четко прописано в соответствующем государственном стандарте.

roofmontag.ru

Вес 12 швеллер | Справочник конструктора-машиностроителя

Швеллер является одной из разновидностей фасонного проката.
Применяется швеллер в самых разных мирах подобных как : промышленность и станкостроение, машиностроение и сооружение.
В частности в строительстве швеллер используют подобно элементу больших стержневых конструкций ( мостов ), колонн и связей, в несущих сооружениях и опорах на объектах промышленного, или гражданского назначения


Самостоятельно от того в каких областях будет использоваться швеллер, в сооружении или в разных отраслях промышленности, он всегда должен быть хорошего качества, если быть точнее прочным и стойким к коррозии.
Одними из главных характеристик донного вида фасонного проката будут длина изделия и расстояние между наружными его границами.
Типовые виды швеллера могут быть высокой от двух до двенадцати метров, но если имеется надобность сей размер возможно изменить ( увеличить или уменьшить ).

Для удобства поставщиков и заказчиков расчеты веса делают виде число метров-тонна швеллера.
Однако расчеты, определяющие вес швеллера, имеют допустимые отклонения от безукоризненного.
Изделия перед торговлей необходимы пройти несколько стадий контроля.
Геометрия швеллера и фактические размеры контролируются от торца на расстоянии минимум 50 см, высота швеллера вдоль плоскости его стены, толщина стены швеллера проверяются в главном на линии сечения.

Стальной горячекатаный швеллер общего и особого назначения высотой от 50 до 400 мм и шириной полочек от 32 до 115 мм делится на : с наклоном внутренних граней полочек : 6.5 ;
швеллер 8 ;
швеллер 12 ;
16а ;
18а ;
с параллельными гранями полок ( П ) : 5П ;
6, 5П ;
10П ;
12П ;
14П ;
16аП ;
18П ;
18аП ;
20П ;
22П ;
24П ;
27П ;
ЗОП ;
ЗЗП ;
36П ;
40П.

Действительная масса партии швеллера может отклоняться от нормы, но не более чем на 4%.
Например, швеллер 14 У весом в 1 тонну может иметь допустимые значения массы 996 - 1040 кг.
Масса отдельно взятого изделия может отклоняться от заявленной нормы не более чем на 6 процентов.
Отклонением от массы швеллеров и прочих изделий металлопроката признают разницу между настоящей массой извлеченной партии и уволенной по таблицам конкретных ГОСТов.

spravconstr.ru

Швеллер 12: Свойства, ассортимент, размеры

Современная промышленность остро нуждается в качественном металлопрокате, без которого представить себе проведение широчайшего спектра работ в самых разных отраслях деятельности человека просто невозможно. На рынке представлено множество различных вариаций металлопроката, особое место среди которых занимает швеллер 12п – универсальный материал с прекрасными техническими данными. Именно об особенностях швеллеров, их характеристиках, преимуществах и вариантах использования мы и поговорим в этом материале.

Описание и свойства

Металлический швеллер являет собой разновидность металлопроката. Материал имеет П-подобное сечение и выполнен из высококачественной стали. Процесс изготовления в подавляющем большинстве случаев проводится посредством технологии горячего прокатывания на специализированным прокатном оборудовании. Впрочем, возможен вариант с изготовлением продукции методом холодного прокатывания или на особых профилегибочных станах.

В зависимости от точности прокатки материала, швеллер 12у может производиться с обычной или повышенной точностью (маркировка «В» и «А» соответственно). Благодаря своей уникальной форме изделие в значительной мере улучшает прочность возводимой конструкции, уступая в данном показателе только лишь двутавровым балкам.

Все параметры, имеющие отношение к производству материала, его сортаменту и правилам эксплуатации регламентируются следующими ГОСТами: 8281-80, 8240-97, 19425-74, 8278-83, 8240-97, 5267.1-90, в которых, помимо всего прочего, можно узнать какую нагрузку выдерживает та или иная разновидность материала.

Выпускается швеллер 12у длиной от 2 до 12 метров, хотя возможен и вариант с изготовлением изделия большей длины по предварительному согласованию с заказчиком. При этом его вес из расчёта на 1 метр погонный составляет 10,4 кг. Стоит заметить, что данная разновидность швеллера отличается прекрасными показателями несущей способности, что позволяет получить значительную экономию не только на отдельных производственных участках, но и на всей конструкции в целом. К тому же весьма незначительная масса изделия позволяет без опаски использовать его даже на участках с проблемными грунтами.

Характеристики материала

На сегодняшний день продукция отличается достаточно широким и разнообразным сортаментом, производители предлагает множество типоразмеров, что позволяет без проблем подобрать требуемый вариант под любые производственные запросы и условия. Все типоразмеры обозначаются номерами, указывающими на высоту профиля, который может варьироваться в диапазоне 50-400 мм. Так, например, швеллер 12п имеет высоту профиля 120 мм, 35 – 350 мм и т.д.

Нельзя также не отметить и ещё один не менее важный параметр – ширина полки. Исходя из положений ГОСТа, её размеры могут составлять 32-115 мм.

В зависимости от конфигурации полок, изделие может быть равнополочным и неравнополочным.

Что касается уклона граней, то сегодня на рынке доступен следующий ассортимент:

  • Л – облегчённый вариант с параллельными гранями;
  • П – изделие, обладающее параллельными гранями;
  • С – отдельная категория особых швеллеров;
  • У – швеллер, уклон граней которого не превышает 4-10%;
  • Э – экономичный вариант, имеющий параллельные грани.

Исходя из своей длины, швеллер 12п может быть представлен следующими вариациями:

  • Мерная;
  • Немерная;
  • Кратная мерной;
  • Ограниченная, но не более мерной длины;
  • Кратная мерной (до 5% от общей массы всей партии).

Заключение

В заключении стоит сказать, что современные швеллера, и швеллер 12у здесь не исключение – это необычайно прочный, надёжный, долговечный и универсальный материал, показывающий прекрасные результаты независимо от сферы своего использования и условий эксплуатации. При этом цена его находится на весьма приемлемом уроне, что, несомненно, положительным образом влияет как на популярность товара, так и на его востребованность в реалиях отечественного рынка стройматериалов.

the-master.ru

Швеллер 12

Швеллеры 12 требуются не только в строительной сфере для возведения мостов, кровельных прогонов, ферм и колонн, но и в автомобилестроении, вагоностроении. Это вид фасонного металлопроката, который также применяют в основе решеток, сечений и прочих конструкций из стали, в качестве каркаса. Металлические швеллеры придают сборке надежность и устойчивость. И применение данных изделий позволяет увеличить несущие нагрузки, которые должны выдерживать постройка, в т.ч. осевые и работающие на изгиб.

Маркировка швеллеров

Продукция металлопроката имеет специальный индекс в своем названии:

  • «У» — изделие имеет уклон внутренних граней полок;
  • «Э» — экономичная модель;
  • «П» заготовка с параллельными гранями;
  • «В» — швеллеры применяются в вагоностроении;
  • «С» — специальные;
  • «Т» — швеллеры для тракторов.

Производство швеллер 12

Весь класс металлопроката можно разделить на разные виды производства: методом горячекатаного выпуска, гнутым или специальным. Изготовление стального швеллера 12 относится к первому методу производства — горячей прокатки, что регламентировано ГОСТом 8240-97.

Маркировка в цифрах показывает высоту изделия. Когда швеллер выпускается с высокой точностью, то углы должны быть притуплены не более чем на 2мм, а когда обычной точности, то цифровой показатель не имеет значения. При производстве используется сталь марок 09Г2С и Ст3пс. Первый тип стали содержит в себе легированные элементы и марганец, что позволяет ему быть более прочным, в отличие от марок обычной стали. Эта особенность положительным образом сказывается на устойчивости швеллера к переменам температуры и агрессивному воздействию окружающей среды.

Швеллер 12 технические характеристики

Установленными стандартами качества ГОСТа 8240-89 предусмотрены следующие характеристики изделия:

  • площадь швеллера 12 — 43,1кв.м /тонну профиля;
  • высота заготовки — 120мм;
  • толщина полки — 7,8мм;
  • удельный вес швеллера 12 погонного метра — 10,4кг при плотности стали 7850кг/м3;
  • толщина стенки изделия — 4,8мм;
  • ширина полки — 52мм;
  • площадь сечения — 13,30см2;
  • R внутреннего закругления, не более 7,5мм;
  • r закругления полки — 3мм.

Максимальная нагрузка на 12 швеллер указана в сопроводительной документации, но при желании вы всегда можете запросить информацию в инженерном отделе завода-производителя.

cheltruba.ru

Швеллер 12

Швеллер 12 относится к стальному сортовому прокату фасонного профиля, в поперечном сечении напоминающий букву «П» и является одним из стандартных размеров данного вида металлопроката. Основой для определения размера швеллера 12 (номера) служит расстояние между внешними гранями противоположных параллельных полок, которое называется «высотой швеллера» и равно 120мм или как вы понимаете 12см. Основным материалом для изготовления швеллера 12 служит сталь углеродистая обыкновенного качества (сталь 3), а также низколегированная сталь. Швеллер номер 12 в основном изготавливают из стали марок 3ПС, 3СП и 09Г2С методом горячей прокатки на специальных сортопрокатных станах, придавая изделию нужную форму определенных размеров, на протяжении всей его длины, согласно ГОСТ 8240-97. С учетом нормативных требований ГОСТ 8240-97, швеллер №12 изготавливают разных серий: серия «У», серия «П», серия «Э» и серия «Л». Самыми распространенными и широко используемыми в современном гражданском строительстве можно смело считать серию «П» (швеллер 12П) и серию «У» (швеллер 12У).

Компания Сталь-МТ продает швеллер 12 ГОСТ 8240-97 со склада в розницу от одной штуки.

Швеллер 12 ГОСТ

Предприятия металлургической отрасли, занимающиеся производством стального швеллера номер 12, должны не только придерживаться, но и строго соблюдать требования, регламентируемые принятыми стандартами ГОСТ или ТУ (технические условия, специально разработанными для производства данным предприятием этого вида товара). Технические требования к швеллеру 12П и швеллеру 12У изготовленному из углеродистой стали обыкновенного качества марок 3СП и 3ПС (химический состав которых соответствует требованиям ГОСТ 380-2005) и находящемуся на складе нашей компании соответствуют стандартам:

  • ГОСТ 8240-97 (Сортамент) «Швеллеры стальные горячекатаные». Данный стандарт определяет и регламентирует форму, параметры (высота швеллера, ширина полок, толщина стенки и полки, радиусы закруглений, площадь сечения, вес погонного метра и др.), а также их размеры и предельные отклонения от номинальных значений. Так к примеру, согласно данного стандарта, швеллер 12 имеет высоту равную 120 мм, а ширину полки равную 52 мм. Стоит заметить, что ГОСТ 8240-97 введен в действие непосредственно в качестве государственного стандарта РФ с 1 января 2002 года, взамен ГОСТ 8240-89.
  • ГОСТ 535-2005 (Общие технические условия) «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества». В соответствии с требованиями этого стандарта по технологическому регламенту, утвержденному в установленном порядке изготавливают не только швеллер 12, но и другие размеры швеллеров, а также разные виды сортового и фасонного стального проката. ГОСТ 535-2005 регламентирует вид проката, марки стали, категории проката, механические свойства при растяжении, ударную вязкость и другие технологические свойства горячекатаного проката. Стоит заметить, что ГОСТ 535-2005 введен в действие взамен ГОСТ 535-88.
  • ГОСТ 27772-1015 (Общие технические условия) «Прокат для строительных стальных конструкций». Настоящий стандарт распространяется не только на фасонный прокат, к которому относится швеллер 12, но и на горячекатаный листовой, широкополосный универсальный прокат, а также гнутые профили, изготовленные из горячекатаного листового проката, предназначенные для строительных стальных конструкций со сварными и другими соединениями. Швеллер горячекатаный 12 изготовленный согласно техническим требованиям ГОСТ 27772-2015 может иметь и другое назначение. Стоит заметить, что ГОСТ 27772-2015 введен в действие в качестве национального стандарта РФ с 1 сентября 2016 года, взамен ГОСТ 27772-88.

Швеллер 12 размеры профиля, площадь сечения, радиусы закруглений и вес погонного метра

Стальной швеллер №12 параметрыШвеллер 12П ГОСТ 8240Швеллер 12У ГОСТ 8240
Ном. знач.Пред. откл.Ном. знач.Пред. откл.
Высота швеллера 12 (h), в мм120± 2,0120± 2,0
Ширина полки (b), в мм52± 2,052± 2,0
Толщина стенки ( s), в мм4,8± 0,54,8± 0,5
Толщина полки (t), в мм7,8до - 0,57,8до - 0,5
Радиус внутр. закругления (R), в мм7,5не больше7,5не больше
Радиус закругления полки (r), в мм4,5не больше3,0не больше
Площадь поперечного сечения, в см213,3до + 4%13,3до + 4%
Масса 1 метра швеллера 12, в кг10,4до + 4%10,4до + 4%
Длина 12 швеллера (L), в метрах12 метровдо + 60 мм12 метровдо + 60 мм

Обращаем Ваше внимание, что все размеры швеллера 12 носят ознакомительный характер, являются справочными значениями и взяты из ГОСТ 8240-97. Площадь сечения и масса погонного метра швеллера 12 серии «П» и серии «У», рассчитаны исходя из номинальных размеров при плотности стали равной 7,85 г/см3. Так же стоит отметить, что вес одного погонного метра у отдельно взятого из общей партии швеллера 12 может доходить до + 6% от номинального значения (указанного в таблице), что также прописано в ГОСТ 8240-97 (Сортамент) на стальные горячекатаные швеллеры. Что касается длины швеллера (12 метров), то мы указали в таблице наиболее распространенный из стандартных размеров. Также данный вид стального горячекатаного проката изготавливают длиной: 6 метров, 9 метров, 11,7 метров.

Купить швеллер 12

steel-mt.ru

Швеллер 12 – все характеристики и ГОСТы горячекатаного изделия + Видео

1 Виды и характерные особенности горячекатаной швеллерной продукции с профилем № 12

Профили этого типоразмера (под номером 12) используются в качестве несущих (как балки, опоры и тому подобное) и вспомогательных (продольные и поперечные ребра жесткости) элементов конструкций различного назначения, в том числе строительных, когда расчетная нагрузка в месте их установки мала. Таким образом, швеллерный прокат № 12 по-своему уникален и незаменим, так как с технической и экономической точек зрения было бы совершенно неоправданно вместо него устанавливать, например, швеллер № 40, № 30, № 20 или даже № 14.

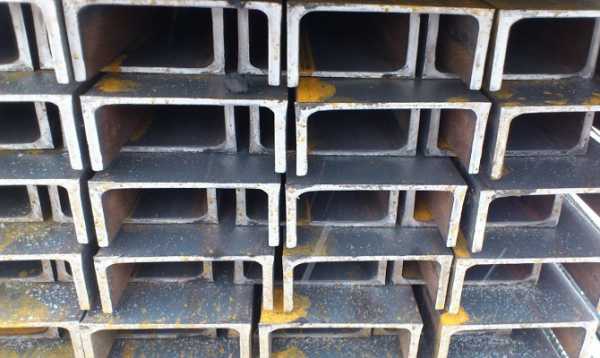

Швеллерный прокат № 12

Рекомендуем ознакомиться

Как уже было отмечено выше, швеллер № 12 производят по стандарту 8240. Все изделия, производимые по этому ГОСТу, отличаются от любой иной продукции швеллерного сечения. Ознакомиться со всеми основными различиями, в том числе по способу изготовления, можно в 1-ой главе публикации этого сайта о швеллере 16. Все описанные в этом материале особенности изделий стандарта 8240 распространяются и на швеллерную горячекатаную продукцию № 12. Ознакомление с 1-ой главой той публикации позволит сформировать достаточно ясное представление о профиле № 12 стандарта 8240. И, во всяком случае, никому после этого не придет в голову, например, искать гнутый швеллер, маркируемый числом 12, или информацию о нем, так как его попросту не производят.

ГОСТ 8240, являясь стандартом сортамента, устанавливает виды и типоразмеры выпускаемых по нему швеллеров с соответствующими определенными размерами и величиной площади поперечного сечения, весом одного метра, длиной и предельными отклонениями от всех данных величин, а также прочими характеристиками, которые зависят от этих параметров.

Сразу следует отметить, что согласно стандарта 8240 рассматриваемый швеллерный прокат № 12 – это все швеллеры данного ГОСТа, производимые с высотой стенки профиля 120 мм. В общей сложности выпускается 4 серии (вида) горячекатаных П-образных изделий № 12, деление на которые было выполнено по геометрическим размерам, а также форме поперечного сечения их профиля:

  • У – так обозначается серия швеллера 12, у которого грани полок с внутренней стороны профиля имеют уклон;
  • П – у которого грани полок (с внешней и наружной стороны) параллельны;
  • Э – швеллеры 12 так называемой экономичной серии, у которых грани полок (с внешней и наружной стороны) параллельны;
  • Л – швеллеры 12 легкой серии, у полок которых грани (с внешней и наружной стороны) параллельны.

И согласно такому делению соответствующие серии швеллерного проката № 12 обозначаются и маркируются: швеллер 12У, 12П, 12Э и 12Л.

Кроме того, в зависимости от значения величины такого параметра, как перекос полки, швеллерные профили этого стандарта еще делят по точности их изготовления на:

  • прокат обычной категории точности;
  • повышенной;
  • высокой.

2 Вес, размеры и остальные характеристики профилей № 12 по сериям из стандарта 8240

Ниже представлены только основные параметры: вес швеллера № 12, геометрические размеры и площадь его поперечного сечения. Со всеми остальными характеристиками, устанавливаемыми ГОСТ 8240, можно ознакомиться в самом этом стандарте или в соответствующей статье сайта – "Швеллеры ГОСТ 8240".

Швеллер стальной 12

Как уже отмечалось выше, высота всех швеллеров № 12, независимо от их вида и серии – 120 мм. Все остальные размерные параметры сечения горячекатаного П-образного профиля № 12 по сериям согласно стандарта 8240 следующие:

Серии швеллера № 12

Размеры сечения в поперечнике (кроме высоты), мм

Ширина полки

Толщина полки

Толщина стенки

Радиус закругления между стенкой и полками с внутренней стороны

Радиус закругления на кромке полки

не более

12У

52

7,8

4,8

7,5

3

12 П

52

7,8

4,8

7,5

4,5

12Э

52

7,8

4,5

9,5

3

12Л

30

4,8

3

7

Площадь поперечного сечения швеллера 12 по сериям:

  • 12У и 12П – 13,3 см2;
  • 12Э – 13,09 см2;
  • 12Л – 6,39 см2.

И одна из самых важных характеристик, которая нужна абсолютно всем, от проектировщиков до строителей и прочих потребителей швеллера – сколько будет весить один метр используемого проката. Масса 1 м горячекатаного профиля № 12 по сериям:

  • 12У и 12П – масса 10,4 кг;
  • 12Э – масса 10,24 кг;
  • 12Л – 5,02 кг.

3 Техтребования к изготовлению – марки стали, параметры прочности и качества

Помимо приведенных выше характеристик, регламентируемых ГОСТ 8240, для проектирования и последующего сооружения любых конструкций из швеллера необходимо знать и другие его параметры: марку стали, из которой он произведен, прочностные (физико-механические) и другие свойства, включая различные показатели качества изготовления. Все эти сведения следует искать уже в других ГОСТах – стандартах технических условий.

В общей сложности на горячекатаную продукцию ГОСТ 8240 распространяется не один, а семь стандартов технических условий – по одному на каждую определенную область практического применения и способ использования этих швеллеров. И, само собой разумеется, в каждом из данных стандартов все вышеупомянутые характеристики (прочность, марка стали и прочие) строго определены и кардинально отличаются от тех, что регламентируются другими шестью ГОСТами технических условий. Причем это становится очевидным даже после простого ознакомления со списком всех стандартов техусловий для швеллеров ГОСТ 8240 (включая профиль № 12). Вот этот перечень ГОСТов:

  • 535-2005 – этот стандарт распространяется на стальную металлопродукцию общего и специализированного использования, изготовляемую из углеродистой стали обыкновенного качества;
  • 19281-2014 – распространяется на стальную металлопродукцию повышенной прочности, которая производится из качественных нелегированных, а также низколегированных сталей и применяется для сборки или возведения разнообразных конструкций;
  • 27772-2015 – на прокат, который используется для возведения или сборки стальных строительных и иных конструкций, а также применяемый для многих иных целей;
  • Р 52927-2015 и 5521-93 – на стальные металлоизделия, используемые для строительства судов, а также разнообразных морских и речных конструкций и сооружений различного назначения и климатического исполнения;
  • Р 55374-2012 и 6713-91 – на стальную металлопродукцию, предназначенную для возведения мостов и сборки различных их конструкций.

tutmet.ru
