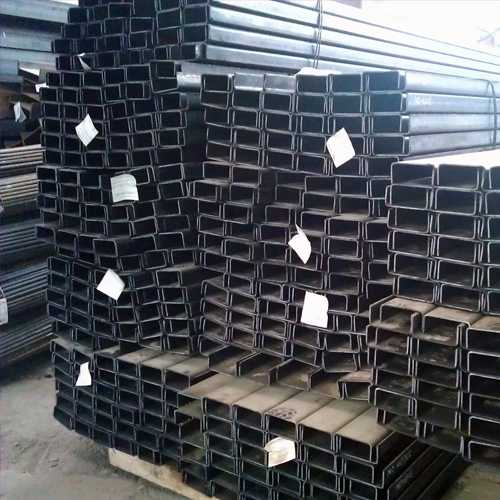

Швеллер горячекатаный 14 П длина 12м
Высота (h), мм: 140
Ширина полки (b), мм: 58
Толщина стенки (s), мм: 4,9
Толщина полки (t), мм: 8,1
Длина: 12м
Масса 1 м, кг: 12,3
Метров в тонне: 81,3
ГОСТ: ГОСТ 8240-89
Швеллер горячекатаный представляет собой стальной профиль П-образного сечения. Швеллер горячекатаный, поставляемый компанией «Металлосервис», соответствует всем требованиям ГОСТ 8240-89.
Выпускаются следующие виды горячекатаных швеллеров:
- с уклоном внутренних граней полок (У): 5; 6,5; 8; 10; 12; 14; 16; 16а; 18; 18а; 20; 22; 24; 27; 30; 40.
- с параллельными гранями полок (П): 5П; 6,5П; 8П; 10П; 12П; 14П; 16аП; 18П; 18аП; 20П; 22П; 24П; 27П; ЗОП; 40П.
Швеллер стальной горячекатаный ГОСТ 8240-89 как общего, так и специального назначения производится длиной от 4 до 12 м., высотой 50-400 мм , шириной полок 32-115 мм.
Швеллер стальной горячекатаный используется при строительстве и ремонте мостов, большепролетных ферм, в колоннах, в кровельных прогонах. Кроме строительства, горячекатаные швеллеры широко применяются в различных отраслях промышленности, например, в машиностроении, станкостроении и дорожном строительстве.
Швеллер стальной горячекатаный производится из холоднокатаной, горячекатаной, углеродистой, качественной конструкционной и низколегированной стали.
| Наименование | Стоимость | Наличие |
| Швеллер горячекатаный 14 П длина 12м | уточняйте | В наличии |
Размеры, масса и количество метров в тонне швеллера горячекатаного
| Наименование | h | b | s | t | Масса 1 м, кг | Метров в тонне |
| Швеллер горячекатаный 5 П длина 6м, 11,7м | 50 | 32 | 4,4 | 7 | 4,84 | 206,6 |
| Швеллер горячекатаный 5 П н/д | 50 | 32 | 4,4 | 7 | 4,84 | 206,6 |
| Швеллер горячекатаный 6,5 П длина 6м, 11,7м | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| Швеллер горячекатаный 6,5 П н/д | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| Швеллер горячекатаный 8 У длина 6м, 11,7м | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| Швеллер горячекатаный 8 У н/д | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| Швеллер горячекатаный 10 П длина 6м, 11,7м | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| Швеллер горячекатаный 10 П н/д | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| Швеллер горячекатаный 12 У длина 12м | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,2 |
| Швеллер горячекатаный 12 П длина 6м, 12м | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,2 |
| Швеллер горячекатаный 14 У длина 12м | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| Швеллер горячекатаный 14 П длина 12м | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| Швеллер горячекатаный 16 У длина 12м | 160 | 64 | 5 | 8,4 | 14,2 | 70,4 |
| Швеллер горячекатаный 16 П длина 12м | 160 | 64 | 5 | 8,4 | 14,2 | 70,4 |
| Швеллер горячекатаный 18 У длина 12м | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,3 |
| Швеллер горячекатаный 18 П длина 12м | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,3 |
| Швеллер горячекатаный 20 У длина 12м | 200 | 76 | 5,2 | 9 | 18,4 | 54,3 |
| Швеллер горячекатаный 20 П длина 12м | 200 | 76 | 5,2 | 9 | 18,4 | 54,3 |
| Швеллер горячекатаный 22 У длина 12м | 220 | 82 | 5,4 | 9,5 | 21 | 47,6 |
| Швеллер горячекатаный 22 П длина 12м | 220 | 82 | 5,4 | 9,5 | 21 | 47,6 |
| Швеллер горячекатаный 24 У длина 12м | 240 | 90 | 5,6 | 10 | 24 | 41,7 |
| Швеллер горячекатаный 24 П длина 12м | 240 | 90 | 5,6 | 10 | 24 | 41,7 |
| Швеллер горячекатаный 27 У длина 12м | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
| Швеллер горячекатаный 27 П длина 12м | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
| Швеллер горячекатаный 30 У длина 12м | 300 | 100 | 6,5 | 11 | 31,8 | 31,4 |
| Швеллер горячекатаный 30 П длина 12м | 300 | 100 | 6,5 | 11 | 31,8 | 31,4 |
| Швеллер горячекатаный 40 У длина 11,5м | 400 | 115 | 8 | 13,5 | 48,3 | 20,7 |
Швеллер 14 – все характеристики и ГОСТы горячекатаного изделия + Видео
Швеллер 14 является одной из самых востребованных и универсальных стальных горячекатаных швеллерных металлопродукций, так как его применяют почти во всех производственных областях. Так, в отличие от большинства других типоразмеров именно этот используют не только в строительной индустрии, для изготовления и сооружения разнообразного оборудования и конструкций, в корабле- и мостостроении, но еще и в вагоностроении. Производство швеллера с профилем № 14 регламентируется несколькими стандартами – двумя по сортаменту и семью по техническим условиям изготовления, каждый из которых устанавливает свои требования.
1 Особенности и типы по ГОСТам сортамента горячекатаных швеллеров № 14
Швеллер № 14 относится к так называемой горячекатаной стальной швеллерной продукции, у которой типоразмер определенного ряда видов этих изделий обозначается соответствующим номером профиля. Для рассматриваемого швеллера – № 14. А поперечное сечение у данной швеллерной продукции имеет форму, в точности напоминающую букву “П”.

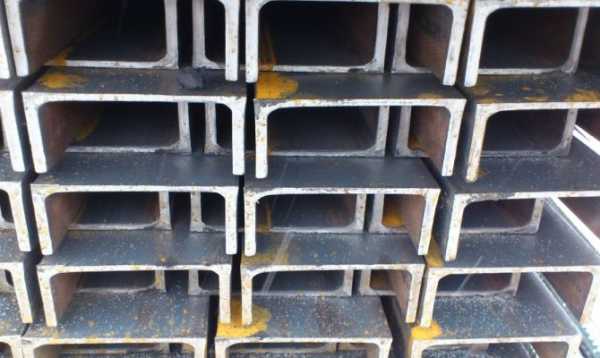

Горячекатаные швеллеры № 14
Рекомендуем ознакомиться
Однако с правильным П-образным сечением выпускают довольно много разных типов швеллеров. Но швеллерная продукция, к которой относится рассматриваемый профиль № 14, отличается от всех прочих швеллеров, а от некоторых настолько сильно, что ее с ними никак нельзя спутать. Впрочем, “непосвященному”, то есть не имеющему хоть какое-то представление о рассматриваемых швеллерных изделиях, различить их будет почти невозможно. Поэтому всем рекомендуем ознакомиться с 1-ой главой публикации этого сайта о швеллерных изделиях № 16. Там указаны все типы выпускаемых швеллеров и их основные отличия от рассматриваемого типа металлопродукции.
Производят швеллеры № 14 двух основных типов по соответствующим стандартам сортамента. Данные ГОСТы устанавливают сортамент (то есть перечень типоразмеров) и виды выпускаемой по ним швеллерной металлопродукции с соответствующими параметрами поперечного сечения, весом 1 м, длиной и предельными отклонениями от данных величин, а также иными характеристиками, рассчитанными по этим производным.
Два типа швеллеров с профилем № 14 и ГОСТы сортамента на них следующие:
- швеллерная продукция общего и специального применения – производится по стандарту сортамента 8240-97;
- швеллерная продукция, применяемая в вагоностроении – производится по 5267.1-90.
Помимо этого, швеллеры № 14 делятся на виды в зависимости от требований к изготовлению и способов и условий применения, в соответствии с чем на них распространяются еще 7 стандартов – это ГОСТы технических условий. Все сведения об этом приведены в последней главе данной статьи.
2 Серии и виды швеллеров № 14 согласно ГОСТ 8240 и 5267.1
Как становится очевидным из описания швеллеров № 14 предыдущей главы, больше всего их видов производят по стандарту 8240. Причем это 5 основных видов, классифицируемых как серии. И еще 2 вида в одной из серий.
Серии и виды швеллеров № 14
Итак, по ГОСТ 8240 производят следующие серии горячекатаных П-образных профилей № 14:
- У – швеллерная металлопродукция с полками, внутренняя грань которых выполнена с уклоном;
- П – швеллерная металлопродукция с полками, грани которых параллельны;
- Э – швеллеры этой серии называются экономичными, а грани их полок параллельны;
- Л – металлопродукция легкой серии с полками, грани которых параллельны;
- С – так называемые специальные швеллеры с полками, внутренняя грань которых выполнена с уклоном.
И, как отмечалось выше, есть еще 2 подвида. Это относится к продукции серии “С”. Ее производят в обычном исполнении и в утяжеленном. Разумеется, эти 2 швеллера существенно отличаются друг от друга. Утяжеленный вариант по сравнению с изделием в обычном исполнении имеет более толстую стенку и широкие полки. Да и обозначается он немного по-другому – с маркировкой серии не “С”, а “Са”.
И в итоге получается, что в общей сложности по ГОСТ 8240 швеллерную металлопродукцию № 14 выпускают 6-ти типов, то есть серий, которые обозначаются соответственно: 14У, 14П, 14Э, 14Л, 14С и 14Са. Кроме того, все швеллеры этого стандарта (включая других типоразмеров и серий) в зависимости от значения величины перекоса их полок делят на металлопродукцию разной точности изготовления:
- обычной категории точности;
- повышенной;
- высокой.
Швеллерный металлопрокат для вагоностроения ГОСТ 5267.1 типоразмера № 14 производят всего одной серии – 14B. Причем основные его характеристики (размеры, форма и площадь сечения в поперечнике, масса 1 м и другие) полностью совпадают с параметрами для швеллера серии 14Са стандарта 8240. Но по многим остальным характеристикам эти 2 швеллерных изделия отличаются согласно требованиям собственных ГОСТов: 5267.1 и 8240 соответственно.
3 Размеры, вес и остальные характеристики согласно ГОСТ 8240 и 5267.1
Ниже даны только основные характеристики швеллерной металлопродукции с профилем № 14 для соответствующих ей серий, а именно: размеры и площадь сечения в поперечнике, а также вес швеллера (масса одного метра). Все остальные параметры, регламентируемые вышеуказанными ГОСТами сортамента, для каждого вида горячекатаного швеллерного профиля № 14 можно найти непосредственно в самих этих стандартах. А по металлопродукции, выпускаемой по ГОСТ 8240, всю эту информацию можно найти в статье данного сайта “Швеллерные изделия стандарта 8240”.
Размеры швеллеров №14
Все швеллеры № 14 независимо от своей серии и распространяющегося на них ГОСТа сортамента изготавливают с высотой профиля (то есть стенки между полками) 140 мм. Остальные размеры по соответствующим стандартам и сериям:
Серии швеллера № 14 | Номинальные размеры сечения в поперечном разрезе, мм | ||||
Ширина полки | Толщина полки | Толщина стенки | Радиус закругления между стенкой и полками с внутренней стороны | Радиус закругления на кромке полки | |
не более | |||||
для швеллеров ГОСТ 8240 | |||||
14У | 58 | 8,1 | 4,9 | 8 | 3 |
14П | 58 | 8,1 | 4,9 | 8 | 4,5 |
14Э | 58 | 8,1 | 4,6 | 10 | 3 |
14Л | 32 | 5,6 | 3,2 | 7 | – |
14С | 58 | 9,5 | 6 | 9,5 | 4,75 |
14Са | 60 | 9,5 | 8 | 9,5 | 5 |
для швеллеров ГОСТ 5267.1 | |||||
14В | 60 | 9,5 | 8 | 9,5 | 5 |
Как и отмечалось выше, размеры изделий 14Са и 14В (стандартов 8240 и 5267.1 соответственно) одинаковые. Равнозначные у них и остальные расчетные (теоретические) характеристики из данных ГОСТов: площадь сечения, масса 1 м, моменты сопротивления относительно осей X и Y и другие.
Однако швеллеры 14Са и 14В все-таки отличающиеся друг от друга изделия. Ведь они производятся по разным стандартам, устанавливающим свои требования: к делению по точности производства либо его отсутствии; к предельным отклонениям (допускам) от номинальной формы и размеров разреза сечения в поперечнике, длин; к ряду иных параметров.
Масса одного погонного метра швеллеров с профилем № 14 по сериям, кг:
- 14У и 14 П – 12,3;
- 14Э – 12,15;
- 14Л – 5,94;
- 14С – 14,53;
- 14Са и 14В – 16,72.
Площадь сечения по сериям, см2:
- 14У и 14 П – 15,6;
- 14Э – 15,41;
- 14Л – 7,57;
- 14С – 18,51;
- 14Са и 14В – 21,3.
У профилей 14У и 14П стандарта 8240 размеры, масса и площадь сечения одинаковые. Однако у них разные формы сечения (у 14У грани полок по внутренней стороне с уклоном), за счет чего все остальные, полученные расчетным способом, теоретические характеристики этих швеллеров, указанные в данном стандарте, отличаются. А такие параметры, как Wx и Wy (моменты сопротивления относительно осей X и Y соответственно) швеллера, непосредственно влияют на все его прочностные (физико-механические) свойства. То есть по данным и подобным характеристикам эти два профиля отличаются.
4 Техтребования к изготовлению швеллера № 14 – марки стали, прочность и качество
Если помимо характеристик, представленных в вышеупомянутых ГОСТах сортамента (5267.1 и 8240), необходимо выяснить какие-либо иные параметры и свойства горячекатаной швеллерной металлопродукции с профилем № 14, то следует обратиться уже к совсем другим стандартам. А именно, к ГОСТам технических условий. Это стандарты, регламентирующие технические требования и условия производства ряда различной металлопродукции вообще и данного вида (швеллеров ГОСТ 5267.1 и 8240) проката в частности. В этих нормативных документах приведены марки стали, используемые для производства предусмотренных соответствующим стандартом техусловий металлоизделий, прочностные и многие другие характеристики, включая требования к качеству изготовленной металлопродукции.

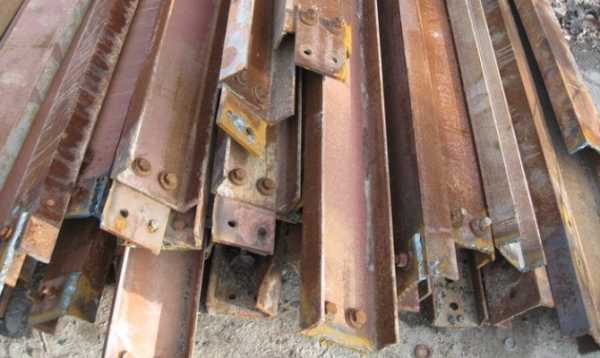

Швеллеры №14 б/у
Стандартов техусловий для швеллерной металлопродукции с профилем № 14, производимой по ГОСТ сортамента 8240 несколько, а именно – 7. Возникает, казалось бы, законный вопрос – не много ли? Нет – в самый раз, исходя из существующих в настоящее время потребностей человека в швеллере и прочей металлопродукции. Ведь каждый из стандартов техусловий соответствует определенным, но достаточно широким техническим и климатическим условиям, областям применения, а также способам использования производимых по ним изделиям.
А вот швеллер № 14, производимый по стандарту сортамента 5267.1, выпускают только по одному ГОСТ техусловий. Это вполне закономерно, учитывая его узкую область применения – только для вагоностроения. Хотя его можно использовать и для других целей, в том числе наравне со швеллером № 14Са, производимым по ГОСТ сортамента 8240. Главное при этом учесть особенности этого швеллерного проката, налагаемые на него стандартом сортамента 5267.1 и тем единственным ГОСТ техусловий, по которому его изготавливают.
Итак, стандарты техусловий швеллерного проката, производимого по ГОСТ 8240, (в том числе профиля № 14) и краткие пояснения для них:
- 535-2005 – данный ГОСТ распространяется на стальные металлоизделия общего и специального промышленного и другого назначения, которые делают из углеродистой стали только обычного качества;
- 27772-2015 – на металлопрокат для строительных и прочих стальных конструкций, а также используемый для многих других целей;
- 19281-2014 – на металлопродукцию повышенной прочности, производимую из качественных нелегированных, а также низколегированных сталей и применяемую для изготовления и сборки самых различных стальных конструкций;
- 6713-91 и Р 55374-2012 – данные ГОСТы распространяются на стальную металлопродукцию для мостов и различных их элементов и конструкций;
- 5521-93 и Р 52927-2015 – на стальные металлоизделия для судостроения и возведения различных морских и речных сооружений и конструкций разнообразного назначения.
На швеллерную металлопродукцию стандарта сортамента 5267.1, как отмечалось выше, распространяется только один ГОСТ техусловий. Это уже указанный в приведенном списке стандарт 19281.
tutmet.ru
|
|
|
|
|
spb.metal100.ru
марка гнутого и размеры 1 метра по ГОСТ 8240-97
В настоящее время большим спросом пользуются металлические швеллеры. Это наиболее выгодный и дешевый материал для строительства. Естественно металлические изделия должны изготавливаться с соблюдением всех общепринятых стандартов и правил. В противном случае можно подвергнуть огромному риску людей не только во время строительства, но и при эксплуатации здания.
Швеллер 14
В соответствии с этим существует специальный документ, которому должны следовать все предприятия изготавливающие швеллеры. Производство швеллеров осуществляется по ГОСТ 8240-97.
Сфера применения
Сортамент швеллеров огромный и все профили предназначаются для определенных условий и назначений.
Первоначально нужно сказать, что такое швеллер. Это специально изделие из сплавов металлов, которое нашло применение в строительстве и отделке помещений. Швеллер придает конструкциям наибольшую прочность и позволяет выдерживать скручивающие и осевые нагрузки.

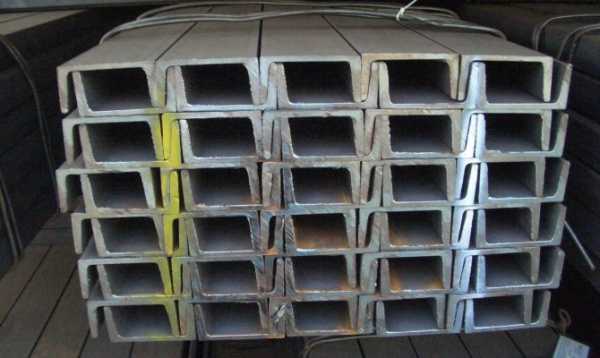

На фото изображен швеллер 14 изготовленный по ГОСТ 8240-97.
