Содержание

отличия равнополочного и неравнополочного профиля, оптимальные размеры, сферы применения

Качественное изготовление гнутых швеллеров может обеспечить только специальный профилегибочный станок. Из рулона или листа вырезаются заготовки, которые попадают под давление прессующих валов. Именно в этот момент происходит создание гнутого профиля нужной формы. Качество всех изготавливаемых швеллеров контролируется нормами ГОСТ. Благодаря этому такие детали широко используются во многих современных отраслях.

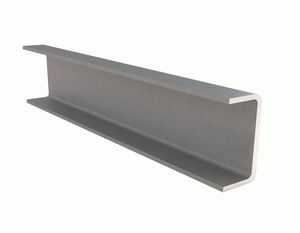

Краткое описание

В нормативных документах указано, что гнутые швеллеры могут выпускаться с разной точностью профилирования. Чаще всего встречается обычная, высокая или повышенная степень прокатки. Благодаря этому специалисты стали различать несколько разновидностей стального профиля, которые отличаются между собой не только по точности прокатки и форме, но и по другим параметрам.

Крупные предприятия занимаются производством швеллеров из различных типов стали, главными из которых считаются:

  • Углеродистая.
  • Рулонная горячекатаная. Эта технология подразумевает изменение кристаллической решётки стали.
  • Низколегированная. Эта сталь содержит специальные легирующие добавки, которые существенно повышают эксплуатационные характеристики изделий металлопроката.
  • Рулонная холоднокатаная. Этот металл обладает повышенной устойчивостью к деформациям.
  • Конструкционная сталь.

Согласно нормативным документам ГОСТ, все изделия, которые отличаются равными полками, могут иметь длину от 3 до 12 метров. Что касается неравнополочных изделий, их длина всегда варьируется в пределах от 4 до 11 метров. Несмотря на это специалисты различают несколько разновидностей стальных гнутых швеллеров:

  • Мерная. В этом случае все показатели соответствуют требованиям, которые были указаны в договоре или заказе.
  • Немерная. Длина, которая была регламентирована определённым диапазоном стандартов, но не меньше той, что была указана в заказе.
  • Кратная мерной. В обязательном порядке должна быть согласована с изготовителем.
  • Мерная длина с немерным швеллерным прокатом. Его количество не превышает 7% от массы всей партии.
  • Кратная мерной с немерным швеллерным прокатом (все в пределах 7%).

Стоит учесть, что для неравнополочных гнутых изделий к немерным отрезкам принято относить те швеллеры, длина которых превышает 3 метра.

Принцип производства

Современное изготовление этой универсальной детали основано на применении горячекатанной, холоднокатаной и низколегированной стали. Специалисты утверждают, что именного горячекатанная технология сумела зарекомендовать себя исключительно с положительной стороны в сфере массового производства швеллеров, балок и других изделий.

Стальная разновидность этого металлопроката подразумевает использование холодного проката, благодаря чему можно создать высококачественные изделия, которые будут хорошо противостоять любым деформациям. Что касается низколегированной стали, то такие материалы получаются самыми дорогими, но и надёжными. Стоит заметить, что эта разновидность материала разбавлена своеобразными примесями, которые в несколько раз повышают итоговые эксплуатационные качества самого металла.

Чтобы все изделия соответствовали установленным стандартам качества, их производством должен заниматься исключительно квалифицированный персонал. Прежде чем приступить к самому ответственному процессу — изготовлению швеллеров, все детали должны быть проверены на наличие сколов и деформаций. Кромки и торцы заготовок не должны иметь каких-либо зазубрин, расслоений.

Для изготовления профилей используется только качественное оборудование, из-за чего нужно несколько ответственных этапов, дабы в итоге получить качественную продукцию. Выбор технологии производства зависит от конкретного профилирования. После формирования отрезка, осуществляется универсальная нарезка станом. Что касается поштучного профилирования, то вся необходимая нарезка проводится заранее.

Из-за того, что эта разновидность профилей производится с помощью специального станка, любые изменения в калибровке могут привести к той ситуации, когда итоговое качество изделий будет снижено в несколько раз. В этом случае можно столкнуться с такими разновидностями повреждений: винтообразность, волнистость, искажение форм, серповидность.

Ассортимент швеллеров разнообразен, из-за чего применение того или иного изделия может варьироваться в зависимости от требуемых эксплуатационных качеств. Отдельно стоит учесть, что нанесённые на изделие цифры всегда означают его высоту. К примеру: швеллер 11 может использоваться для монтажа конструкций, а 16 больше всего подходит для армирования строений, так как обладает высокими показателями прочности. Конечно, в зависимости от типа швеллера варьируется и его итоговая цена.

Особенности применения

Современные швеллеры относятся к категории металлических изделий, сечение которых напоминает букву «П». Сам материал состоит из широкой стенки и двух прилегающих полосок. Чаще всего стальной швеллер (гнутый, равнополочный) выпускается длиной от 3 до 12 метров, при этом толщина его стенок варьируется в пределах 8 миллиметров. Главная особенность этого изделия состоит в небольшом удельном весе и высокой прочности. Все конструкции, которые были изготовлены из такого металлопроката, отличаются лёгкостью и качеством, так как они способны выдерживать большие нагрузки.

Гнутый профиль отличается тем, что он всегда имеет точные размеры и немного скруглённые углы. Отдельно стоит учесть, что готовое изделие никогда не имеет дефектов, так как все погрешности заготовок устраняются под действием профилегибочного станка. Благодаря этому конечный материал не требует дополнительной обработки. В ремонтных работах все чаще используются именно гнутые профили, которые можно эксплуатировать вместе с фаской.

На сегодняшний день швеллер гнутый равнополочный активно используется в реконструкции зданий, а также для строительства различных объектов. Все металлоконструкции, в которых присутствует этот материал, составляют огромную конкуренцию традиционным постройкам из железобетона.

Благодаря этому мастера получают множество экономических и технологических преимуществ, что позволяет снизить трудоёмкость монтажных работ, сократив тем самым сроки строительства. К примеру, многие инженеры привыкли всегда обращать своё внимание на разновидности швеллера, который, в частности, представляет оцинкованный тип термопрофиля, изготовляемого по индивидуальным размерам.

Отдельно стоит учесть, что масштабное использование этого материала позволяет существенно снизить уровень нагрузки на итоговую конструкцию, благодаря чему можно использовать более доступные типы фундамента. Итоговые размеры гнутого швеллера сделали этот материал универсальным и многофункциональным, за счёт чего он активно используется как в частном, так и промышленном строительстве. Опытные мастера задействуют его для производства качественных перегородок в офисах и жилых зданиях.

Не стоит забывать и о машиностроении, где без гнутого металлопроката просто не обойтись. Швеллеры активно используются для изготовления долговечных деталей и механизмов для автомобилей, а также для сооружения универсальных рамных конструкций. Прочность этого материала настолько велика, что он считается обязательным на тех заводах, где происходит изготовление надёжных рам для массивных грузовиков.

Основные преимущества

Гнутый профиль обладает множеством положительных характеристик, благодаря чему он высоко ценится во многих промышленных и бытовых сферах. Такая популярность обусловлена большим количеством преимуществ, главными из которых считаются:

  • Рациональное использование швеллеров даёт потребителю отличную возможность снизить итоговый вес возводимой конструкции. Благодаря этому можно сэкономить более 30% используемого материала, чего невозможно добиться, используя двутавр или горячекатанный швеллер.
  • Изделия отличаются невысокой стоимостью и хорошими прочностными характеристиками. Благодаря этому такой металлопрокат широко используется в промышленности и строительстве.
  • Гнутый профиль отличается своим качеством, благодаря чему его чаще всего используют без предварительной очистки от фаски.
  • Для проведения монтажных работ не нужно задействовать сварочный аппарат.
  • Готовая конструкция имеет небольшой вес.
  • Профиль хорошо переносит поступающее давление на изгиб.
  • Материал имеет очень гладкую поверхность.
  • Высокая точность и совместимость всех деталей.
  • С помощью таких швеллеров можно создавать уникальные конструкции произвольных форм.
  • Когда заготовки проходят через пресс профилегибочных станков, то происходит устранение всех имеющихся дефектов, благодаря чему не требуется дополнительная обработка материала.

Благодаря наличию всех этих преимуществ гнутый стальной профиль активно используется на многих современных производствах.

Допустимые отклонения размера сечения

Специалисты в этой сфере утверждают, что любые отклонения от номинальных показателей толщины гнутых швеллеров полностью соответствуют рулонному прокату, из которого и производятся эти изделия. Конечно, все эти показатели прописаны в допустимых стандартах, которые контролируют процесс изготовления рулонной стали. В этом случае важно учесть, что для производства гнутых профилей обязательно должны использоваться заготовки в виде рулонной стали.

Варианты исполнения

Самым востребованным материалом в сфере металлопроката считается гнутый швеллер. Основная цель этого изделия состоит в том, чтобы придать конструкции необходимый уровень устойчивости и прочности. Специфика швеллера состоит в том, что он не только хорошо переносит поступающую на него нагрузку, но и равномерно её перераспределяет. В зависимости от размера и формы, в продаже можно встретить несколько разновидностей швеллера:

  • С параллельными гранями всех полок.
  • С небольшим уклоном граней полок.
  • Универсальные экземпляры.

В зависимости от способа изготовления их принято делить на неравнополочные и равнополочные швеллера. Что касается последнего вида изделия, основной процесс его изготовления не считается сложным, так как в процессе работы задействуется трубный станок. В качестве заготовок используется рулонная сталь стандартного качества и углеродистая конструкционная сталь высокого качества. Стальной гнутый неравнополочный швеллер производится при помощи универсальных профилегибочных станов.

Отдельно стоит учесть, что оцинкованный тип гнутого швеллера, благодаря своей прочности и удельному весу, нашёл своё применение не только на масштабных строительных площадках, но и в машиностроении, станкостроении, автомобилестроении, вагоностроении и многих других областях. Сам процесс изготовления этой разновидности металлопроката состоит из двух основных этапов:

  1. Из заготовки производится изделие нужной формы и размера.
  2. Готовая деталь покрывается оцинкованным покрытием, которое служит надёжной защитой от негативного воздействия коррозии.

Нержавеющий тип швеллера может быть как гнутым (не покрытым цинком), так и горячекатанным. В период активной эксплуатации таких изделий необходимо тщательно следить за его прочностными характеристиками, так как он участвовал в создании металлических конструкций и от него зависит качество и безопасность всего объекта.

tokar.guru

Двутавр или швеллер – что прочнее, а что лучше? + Видео

Швеллер или двутавр – этот вопрос озадачивает не только людей, решивших самостоятельно возвести дом либо гараж, но порой и профессионалов своего дела. Что будет рациональнее использовать? Чтобы определиться, профессионалы делают расчеты и анализ конструкции и материалов, из которых она будет изготовлена. Людям, не разбирающимся в данных вопросах, следует обратиться к специалистам, которые сделают нужный объем проектных работ и предоставят несколько вариантов с использованием швеллера и/или двутавра разных типоразмеров – тогда будет ясно, что лучше.

1 Какой профиль прочнее?

Конечно, двутавр. Он жестче и прочнее швеллера. Это обеспечивается за счет того, что у двутавра полки выступают с обоих сторон стенки и на одинаковое расстояние от нее. Благодаря чему нагрузка, воспринимаемая полками, воздействует на профиль в основном вертикально и его стенка работает практически только на противодействие сжатию. Силы, стремящиеся скрутить двутавр, малы или отсутствуют. В швеллере такие усилия, как правило, возникают, и значительной величины, так как полки выступают в роли односторонних рычагов. Многое, конечно, зависит от того, как ляжет и распределится по ним нагрузка. В то же время у двутавра полки обеспечивают жесткость стенки не с одной ее стороны, как у швеллера, а с двух.

Сравнивать, разумеется, следует изделия с одинаковыми типоразмерами (номерами профиля). То есть, чтобы у сравниваемых швеллера и двутавра была одна и та же высота стенки. Кроме того, у них должны быть одинаковые или хотя бы сопоставимые толщина полок и стенки. Это же условие распространяется и на ширину полок. И тогда сравниваемый со швеллером двутавр окажется прочнее его. Но это только если эти изделия используются в качестве несущей балки, установленной, как и положено, вертикально – поверхностью нижней полки на опоры (несущие стены сооружения).

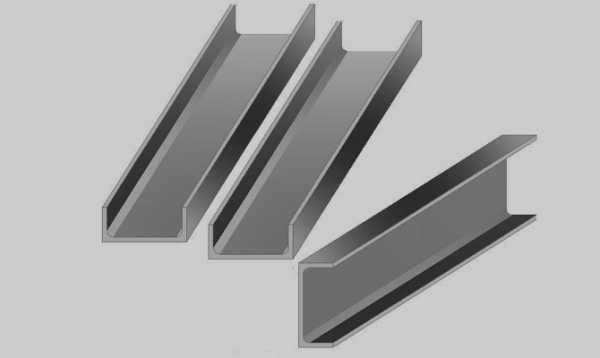

Швеллер и двутавр

Рекомендуем ознакомиться

Если на сравниваемые профили одного типоразмера и с одинаковыми либо сопоставимыми толщиной стенки и размерами полок нагрузка (усилие) воздействует сбоку (перпендикулярно их вертикальной оси в плоскости поперечного сечения), то прочнее швеллер. Например, когда изделия уложены набок (торцами полок на опорную поверхность или швеллер еще можно положить на его стенку) и выступают в роли поддерживающего элемента для конструкции с небольшим весом. Дело в том, что и швеллер, и двутавр не рассчитаны на большие нагрузки, направленные перпендикулярно плоскости их стенки.

Преимущество швеллера в более высоком сопротивлении боковым нагрузкам обусловлено следующим. Его полки расположены по одну сторону стенки. У двутавра они выступают с обоих его боков, причем на одинаковое расстояние. За счет этого у швеллера центр тяжести находится вне его поперечного сечения. Он смещен относительно стенки в сторону торцов полок. А у двутавра центр тяжести находится точно в центре его поперечного сечения (стенки).

Именно из-за такой разницы в расположении центра тяжести сопротивляемость нагрузкам у этих изделий отличается. Когда речь идет о боковых воздействиях, то прочнее швеллер. Чтобы сравнить какие-либо двутавр и швеллер, в каждом отдельном случае надо принимать во внимание не только типоразмер (высоту стенки), но и основные размерные характеристики поперечного сечения профиля, указанные в таблицах ГОСТов на сортамент этих изделий. Как отмечалось выше, в первую очередь – это толщины стенки и полок изделий. Не меньшее значение имеет и ширина полок. Также на прочность оказывает влияние радиус закругления между стенкой и полками.

2 Как быстро сравнить швеллер и двутавр

Чтобы быстро выяснить, что прочнее, надо в таблицах с размерами ГОСТов сортамента сравниваемых швеллера и двутавра найти величины их моментов сопротивления относительно осей X и Y (Wx и Wy). Изделие, у которого значения этих характеристик выше, и будет прочнее.

Момент сопротивления – геометрический параметр поперечного сечения какого-либо изделия, который характеризует сопротивляемость в рассматриваемом разрезе (сечении) кручению или изгибу относительно выбранной оси. Его используют для последующего расчета сопротивления материалов и в формулах строительной и конструкционной механики.

Для швеллера и двутавра согласно их ГОСТам ось X проходит в плоскости поперечного сечения через середину стенки, перпендикулярно ей и параллельно полкам. Момент сопротивления перпендикулярен оси, относительно которой рассчитывается. Соответственно, Wx двутавра и швеллера определяет их сопротивляемость нагрузкам и усилиям, направленным перпендикулярно полкам и вдоль стенки. То есть, когда эти изделия выполняют роль несущих элементов конструкции и установлены в своем основном положении – на нижнюю полку.

Сопротивляемость двутавра нагрузкам

Ось Y проходит в плоскости поперечного сечения через центр тяжести и перпендикулярно полкам, пересекая при этом осевую линию X и образуя с ней прямой угол. Собственно, в точке пересечения Y с X и находится центр тяжести. Таким образом, у двутавра осевая линия Y располагается точно на вертикальной оси стенки, а у швеллера – параллельна последней и вынесена за ее пределы между полками, так как это изделие имеет смещенный центр тяжести. Смещение обусловлено тем, что у швеллера полки выступают только с одной стороны относительно стенки.

Соответственно, момент сопротивления относительно оси Y (Wy) характеризует сопротивляемость этих изделий усилиям, направленным перпендикулярно стенке и вдоль полок. Для двутавра, когда он опирается на кромки полок с одной своей стороны, а нагрузка давит на противоположные и/или на поверхность стенки. У швеллера может быть два положения. Когда он опирается на поверхность стенки либо, как и двутавр – на кромки полок. Его Wy в обоих случаях одинаковый и противостоит усилиям, направленным со стороны, противоположной опорной поверхности.

Как отмечалось выше, и у двутавра, и у швеллера Wx всегда больше Wy.

Это обусловлено тем, что эти изделия конструктивно рассчитаны на более высокое сопротивление нагрузкам, направленным под прямым углом к полкам и вдоль стенки, то есть перпендикулярно оси X. Поэтому, когда двутавр или швеллер используются в качестве несущих элементов конструкции, они должны монтироваться таким образом, чтобы их стенка располагалась вертикально, а нагрузка воспринималась поверхностью полок.

3 Сравнение некоторых типоразмеров швеллеров и двутавров

На примере нескольких типоразмеров швеллера и двутавра сравним прочность этих изделий. Заодно выясним как она зависит от основных размеров поперечного сечения, о которых шла речь выше.

Сравнение швеллеров и двутавров с одинаковыми типоразмерами придется делать между изделиями с наиболее близкими по значению размерами поперечного сечения, так как часть этих параметров всегда отличается. Эти профили выпускают в таком ассортименте, чтобы они друг друга дополняли, а не замещали.

По приведенной ниже таблице можно сопоставить характеристики (включая моменты сопротивлений) профилей указанных типоразмеров соответствующих ГОСТов.

Характеристики

Вид изделия

Двутавр

Швеллер

20 (ГОСТ 8239)

20С (ГОСТ 19425)

20Са (ГОСТ 19425)

20С (ГОСТ 8240)

20Сб (ГОСТ 8240

22У (ГОСТ 8240)

24Э (ГОСТ 8240)

30Л (ГОСТ 8240)

200x100x6 (ГОСТ 8278)

200x180x6 (ГОСТ 8278)

Размеры стенки, мм

высота

200

200

200

200

200

220

240

300

200

200

толщина

5,2

7

9

7

8

5,4

5,3

4,8

6

6

Размеры полки,

мм

ширина

100

100

102

73

100

82

90

65

100

180

толщина

8,4

11,4

11,4

11

11

9,5

10

7,8

6

6

Радиус закругления между стенкой и полками с внутренней стороны, мм

9,5

9

9

11

11

10

13

11

9

9

Площадь сечения, см2

26,8

35,6

39,6

28,8

36,58

26,7

30,19

24,31

22,66

32,26

Масса 1 м, кг

21

27,9

31,1

22,6

28,71

21

23,69

19,07

17,79

25,33

Wx, см3

184

237

250

178

236

192

244

212

140

230

Wy, см3

23,1

31,8

33,3

24,2

46,3

25,1

40,1

17,8

31,14

94,58

Сравним сначала по моменту сопротивления Wx. Двутавровая балка 20 прочнее швеллера 20С. У нее больше Wx, несмотря на то что тоньше стенка и полки. Правда, у швеллера меньше ширина полок.

Рассмотрим швеллерное изделие 20Сб. Ширина его полки такая же, как у представленных двутавров. За счет этого и благодаря большей толщине стенки 20Сб превосходит балку 20 по прочности. Однако этот швеллер уступает двутаврам 20С незначительно и 20Са прилично. Толщина полок у всех этих изделий сопоставима, а стенки – разная. Значение этого размера у швеллера 20Сб промежуточное между величинами для балок 20С и 20Сб. Из этого можно сделать однозначный вывод, что в случае испытания вертикальными нагрузками двутавр прочнее.

Швеллерное изделие 20Сб

Если сравнивать по моменту сопротивления Wy, то здесь все более очевидно. У швеллеров к боковым нагрузкам сопротивляемость выше, чем у двутавров. При этом прослеживается рост Wy по мере увеличения ширины полки у обоих этих изделий. Примечательно, что из представленных профилей самый большой Wy у гнутого швеллера 200x180x6 (все остальные профили, кроме его соседа по столбцу, являются горячекатаными изделиями) с полкой 180 мм.

Сравнив швеллеры 24Э, 22У и 30Л с представленными балками, можно убедиться, что типоразмер (номер профиля) решает не все. Главное, какие размеры поперечного сечения соответствуют рассматриваемому (выбранному) изделию. Увеличение высоты стенки (больший типоразмер) повышает прочность. Так, швеллер 30Л предпочтительнее двутавра 20 (если судить по Wx). Однако двум другим представленным балкам он уступает по прочности из-за более меньших толщин стенки и полок, а также ширины последних.

Сравнение гнутого швеллера 200x100x6 с балкой 20 не в пользу вообще этого вида проката. Оно показывает, что гнутые профили слабее горячекатаных. Это следует из первого сравнения – балки 20 со швеллером 20С.

4 Какой профиль лучше или что выбрать?

Двутавры больше ориентированы на использование в качестве несущих балок строительных конструкций. Их и изготавливают в основном больших типоразмеров: по ГОСТ 8239 с высотой стенки 100–600 мм и по ГОСТ 26020 – 100–1000 мм. Выпускают еще специальные по стандарту 19425 с номерами профилей 14–45 (высота стенки 140–450 мм).

Швеллеры – это универсальные изделия. Спектр их применения очень широк – от разнообразного использования в строительстве до установки в качестве деталей различной техники (от автомобильной до судов и так далее). Они очень удобны для изготовления различных металлических и прочих конструкций, так как полки у них выступают только с одной стороны. Поэтому швеллер легко можно крепить стенкой к другим элементам, обеспечив при этом плотное примыкание между ними.

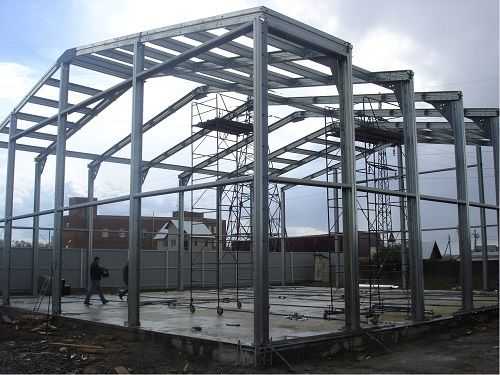

Металлическая конструкция из швеллера

Швеллер тоже прекрасно подойдет в качестве несущей балки. Надо только чтобы его прочность соответствовала предполагаемой нагрузке. Разумеется, с запасом, впрочем, как и для двутавра. Однако для больших сооружений с протяженными пролетами между несущими балками и высокой нагрузкой на последние лучше подходят двутавры. Они устойчивей, все-таки прочней и жестче, а также на них лучше и удобней укладывать элементы перекрытия. Например, те же стандартные железобетонные плиты. На одну половину полки профиля ложится одна плита, а на другую – следующего пролета. Нагрузка при этом распределяется на двутавровой балке равномерно.

Швеллеры предназначены для использования в более легких конструкциях. Поэтому и выпускают их: горячекатаные с высотой стенки 50–400 мм (номера профилей 5–40) и гнутые – 25–410 мм.

Так что, какой из профилей лучше в конкретной ситуации, зависит в первую очередь от способа его применения, то есть для чего он нужен, а также от возможностей приобрести тот или иной вид (швеллер либо двутавр) и типоразмер. Ну и, конечно, нельзя забывать о требуемой прочности. Если последнее условие позволяет, то всегда можно заменить двутавр на подходящий швеллер и наоборот.

tutmet.ru

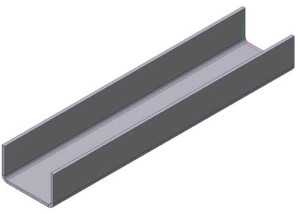

Швеллер

Подробнее о швеллере

Применяется швеллер в - промышленности, станкостроение, машиностроение и конечно в строительстве, где швеллер используется в качестве элемента крупных стержневых конструкций (мостов), колонн и связей, в несущих конструкциях и опорах на объектах как промышленного, так и гражданского назначения.

Швеллер представляет собой металлические балки (гнутые профили), имеющие П-образное сечение. Номер швеллера указывает на ширину пространства между внешними гранями полок, при этом единица измерения - сантиметры. Полки швеллера находятся по одну сторону от стенки и могут располагаться либо параллельно друг другу (П), либо с уклоном внутренних граней (У).

Изготавливается швеллер способом горячей прокатки на сортопрокатных станах. Исключение - швеллер с тонкими полками, его производят из гибкой полосы на профилегибочных станках.

Разновидности швеллера:

  • горячекатаный швеллер (09Г2С): общего и специального назначения;
  • холоднокатаный швеллер;
  • специальный швеллер - используется в автомобилестроении;
  • гнутый равнополочный швеллер (ГОСТ 8278-93) - изготавливают из стали обычного качества на профилегибочном оборудовании, низколегированной стали и углеродистой качественной конструкционной стали;
  • гнутый неравнополочный швеллер - изготавливается на профилегибочных станах из холоднокатаной и горячекатаной стали обыкновенного качества в рулонах.

Материалом для швеллера является углеродистая качественная конструкционная сталь, а также низколегированная, ГОСТ - 8281-80.

Швеллер стальной это еще один элемент, который находит самое широкое применение в самых разнообразных сферах промышленности и строительства. Благодаря своим механическим характеристикам швеллер горячекатаный, как и любой другой швеллер, используется как один из основных составляющих элементов в случае, когда требуется построить крупные стержневые конструкции, мосты, а также связывающие конструкции и колоны.

Это изделие имеет обширный спектр использования, особенно он незаменим практически в любых несущих конструкциях или же в качестве элементов для опор (обычно, на промышленных объектах).

Вы всегда можете выбрать необходимый вам швеллер, сортамент которого настолько разнообразен, что исходя из того, для чего Вы хотите его использовать, Вам могут предложить несколько вариантов на выбор.

Вес швеллера будет колебаться в зависимости от его вида. Обычно, швеллер являет собой металлическое изделие с П-образным сечением, который изготавливается в строгом соответствии с требованием ГОСТа. Также Вам нужно будет выбрать нужный швеллер, размеры которого будут соответствовать его предназначению. По размерам и формам швеллер производится в нескольких видах, - у него могут быть параллельные грани полок, а могут быть с уклоном внутренних его граней, также возможен такой вид, как специальный швеллер.

Цена швеллера, конечно же, будет колебаться в первую очередь от объема заказанной Вами партии, а также от типа швеллера и его дальнейшего предназначения.

Этот материал можно считать совершенствованием строительства и промышленности, ведь прогресс не стоит на месте. Швеллер: цена за метр здесь будет зависеть конкретно от поставщика, но в целом цена на однотипные швеллеры практически не отличаются.

Вы всегда сможете швеллер купить в специализированных точках или на Интрент-порталах. Сделать это в Интернете, кстати, оказывается, намного проще и удобнее.

Швеллер 10, также как и любой другой швеллер, это специальное изделие, изготовленное из стали, которое выдерживает большую нагрузку за счет того, что у него существуют две дополнительные грани. Швеллер 14 это еще один типоразмер швеллера, который относится к продукции и товаром общего назначения, а, следовательно, используется во многих отраслях и сферах человеческой деятельности. Швеллер 20 чаще используется в строительстве, при чем при сооружении разнообразных конструкций, как сложных, так и при возведении простых гражданских объектов. Швеллер 22 также принадлежит к той категории швеллера, который используется, к примеру, для монолитных сооружений. Он выполнен в специальной, улучшенной термической обработкой, стали.

snabpro.com

сортамент по ГОСТ, вес, размеры

В соответствии с ГОСТ, выпускается весь сортамент швеллера. Исключением является профиль, сделанный под заказ. Он маркируется буквой «С» и называется «специальный».

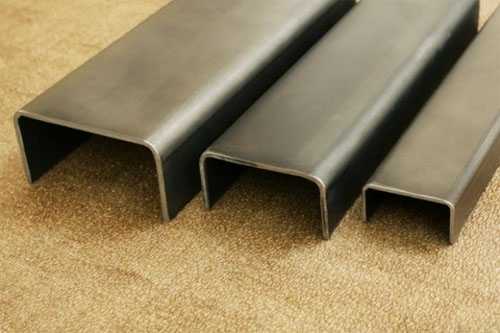

Гнутый швеллер

Виды швеллера

Вообще, независимо от маркировки, швеллер изготавливается двумя способами:

  • горячим прокатом;
  • холодным прокатом.

Горячекатаное изделие проще в производстве. Оно дешевле и может быть сделано со сторонами разной толщины. Однако последнее имеет и отрицательную сторону. Поскольку зачастую стороны не равны, приходится снимать фаску перед эксплуатацией.

Швеллер холодного проката лишен этого недостатка. Поэтому его производство и эксплуатация будет описана ниже.

Производство гнутого швеллера

При покупке этого товара нужно проверять наличие ГОСТ8278-83. В противном случае могут возникнуть большие дефекты при эксплуатации. Конструкция получится ненадежной и даже опасной.

По всем правилам гнутый швеллер производится из листового металла или его сплавов на специальных станках. Происходит это следующим образом:

  • На производство поступает листовой металл. Его составляющая может быть разной, это необходимо для производства профиля под разные нужды. Также может поступать как уже нарезанные под необходимый размер листы, так и цельный лист, который впоследствии нарезается. Зачастую применяется первый вариант, так как это эффективнее с экономической и производственной точки зрения.
  • Для производства холодным прокатом понадобится специальное оборудование. Горячий способ требует сварки. Холодный – прокатные машины для придания изделию характерного внешнего вида и свойств.
  • После проката и проверок, удостоверяющих качество продукции, швеллер готов к эксплуатации.

Сортамент швеллера гнутого имеет большое разнообразие. Однако главной отличительной чертой является следующее. Холоднокатаный профиль изготавливается 2 основных видов:

  • Швеллер гнутый равнополочный;
  • Швеллер гнутый неравнополочный.

Первый вариант является более востребованным, поскольку при горячекатаном способе изготовления очень трудно воспроизвести все стороны одной толщины и углы равной длины.

Характеристики швеллера

Отличительной особенностью гнутого швеллера является округлое ребро по сравнению с острым ребром горячего проката. При этом швеллер, в соответствии с ГОСТ, выполняется в двух размерах, которые зависят от равной длины его полок:

  • Равнополочный профиль имеет длину от 3 до 11.8 метра;
  • Неравнополочный профиль имеет длину от 4 до 11.8 метра.

Эти цифры придуманы не просто так. Минимальные значения обеспечивают прочность конструкции. Максимальные же – ограничивают пределы, после которых она уже не будет выполнять свои функции.

Вес швеллера гнутого зависит от размеров и материала, из которого он произведен. Так, масса профиля варьируется от 1.09 кг/м до 24.38 кг/м. Эти данные актуальны для швеллера из углеродистой стали полукипящей и спокойной. Для материала из углеродистой спокойной и низколегированной стали характерны значения массы от 1.07 кг/м до 22.77 кг/м.

Фото: чертеж швеллера по ГОСТ 8278-83

Кроме того, в соответствии с ГОСТ 8278-83, существует ограничение, по которому изгиб полки не должен превышать определенный процент. Такие же ограничения есть на отклонения по длине швеллера. Так, высота профиля может иметь максимальное отклонение не более 4 см. Изготовление высокоточного швеллера допускает отклонение не более чем на 3 см.

Также существуют параметры, по которым искажение профиля не должно превышать 0.1% от значения длины. Для высокоточного профиля эта цифра гораздо строже – 0.05% от длины. При этом не допускается большая волнистость сгибов изделия. На 1 метр профиля допускается 2 мм изгиба при минимальной протяженности в 50 см.

Конечно, такие требования задают жесткие рамки, исполнение которых является обязательным. Но при этом, соблюдение требований дает гарантию качества и надежности в использовании.

Плюсы гнутого швеллера

Сортамент швеллера гнутого имеет большое разнообразие. Благодаря инженерной мысли сегодня можно найти профиль под свои нужды. Но, несмотря на конкретный пример, весь сортамент гнутого швеллера имеет свои плюсы.

Одним из самых значимых плюсов является удобство сварки именно гнутого профиля за счет его скругленных углов и равной толщины полок. Помимо этого, он обладает следующими плюсами:

  • Малый вес. Благодаря низкому весу строители могут транспортировать швеллер большими партиями. Также это повышает удобство работы с ним на высоте.

  • Выдерживает большое осевое давление и давление на изгиб. Вкупе с первым пунктом ставит профиль вне конкуренции, так как он не оказывает высокой нагрузки на фундамент.
  • Поскольку профиль уже является цельным, отсутствует необходимость его сварки. Также возможно при помощи отверстий в профиле закреплять его и делать стяжки.
  • Высокое качество и благодаря этому точность изделия. Обеспечивает моментальное применение без рихтовки и подгонки.
  • Многофункциональность профиля. Швеллер используется повсеместно, зачастую там, где простой обыватель и не догадывается.

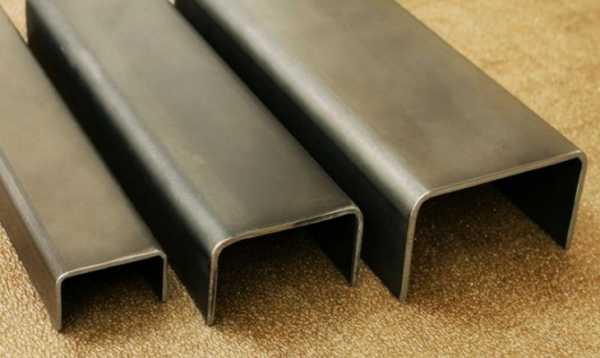

Фото швеллера, сделанного по ГОСТ 8278-83

Применение швеллеров

Швеллер является высококачественным материалом. Кроме того, может применяться в большом фронте работ. Этому способствует его конструкция и вес. В зависимости от поперечного сечения конструкция может выдерживать различный вес. Поэтому при соблюдении ГОСТ можно получить качественную конструкцию.

Строителями холоднокатаный швеллер используется при строительстве домов, в том числе и высоток. В зависимости от его свойств, он может быть применен как при отделочных и облицовочных работах, так и в каркасе здания. Швеллер широко применяется при строительстве мостов, в том числе и разводных.

metall.trubygid.ru

Перфорированный швеллер – почему монтаж с ним становится проще? + Видео

Перфорированный швеллер можно назвать той основой, которая позволяет без особых затрат эффективно монтировать конструкции на различные поверхности. Рассмотрим его характеристики и особенности применения.

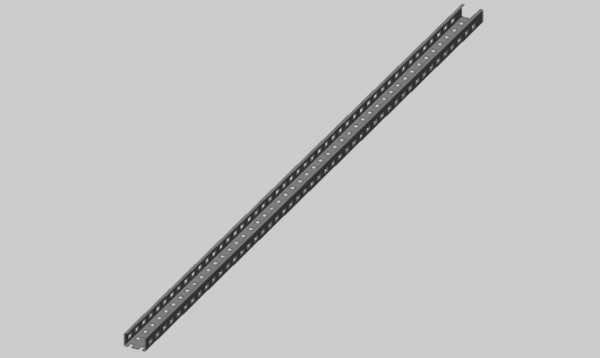

1 Что особенного в перфорированном швеллере?

Начнем с того, что такое монтажный швеллер. Обычно люди, несвязанные с техникой и строительством, не могут понять, чем такая "железка" может отличаться, скажем, от двутавровой балки. Швеллером принято называть всего лишь металлическую балку с П-образным профилем. Тем не менее у этого изделия есть свои разновидности, приспособленные под различные бытовые и промышленные нужды.

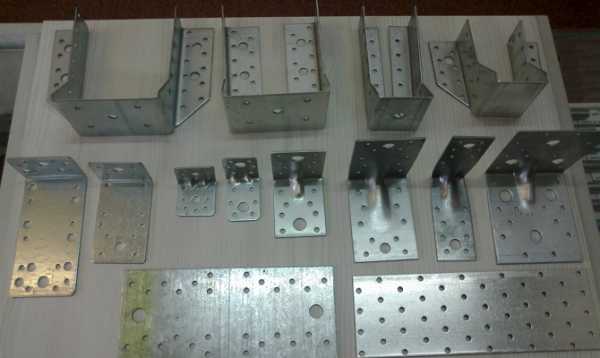

Металлические балки с П-образным профилем

Рекомендуем ознакомиться

Монтажный швеллер с перфорацией (ШП), имея много предназначений, считается в полном смысле универсальной деталью. Конечно, большие нагрузки изделие из алюминия или оцинкованной стали вряд ли сможет выдержать, но при прокладке коммуникаций оно не только необходимо, но и незаменимо. Скорость сборки благодаря монтажному перфорированному швеллеру возрастает во много раз, так как для крепления на стене нет необходимости лишний раз буравить сверлом поверхность. Достаточно тех отверстий, что делаются для швеллера, за счет которых он и держится на основе, а уже на его дырочки крепится само изделие.

Использовать профиль с перфорацией можно не только в помещениях, но и если монтаж производится на открытом воздухе. В этом случае его покрывают порошковой краской либо специальным лаком. Дело в том, что подобная защита создает тонкий пленочный слой на поверхности, способный противостоять агрессивной внешней среде.

2 Разновидности перфорированного профиля

Разновидность всего одна – С-образный профиль. Это та же перфорированная балка, но с дополнительно загнутыми стенками. Благодаря такой форме появляется возможность использования канальных гаек. По сравнению с обычным перфорированным швеллером С-образный монтируется чуть ли не вполовину быстрее, увеличивается способность выдержать существенную нагрузку. И это с учетом того, что сама конструкция получается легче.

Помимо видов профиля можно еще отметить, что их разделение идет по размерам, виду покрытия, количеству отверстий. Для этого используется специальная маркировка, которую нужно уметь читать.

Виды перфорированного профиля

Давайте разберем пример, как надо читать шифр перфорированных швеллеров. Скажем, в документации или рекламном проспекте значится профиль с обозначением "ШПц–3 40х80L=200 мм S=2 мм". Буквы "ШП" уведомляют, что ваш монтажный швеллер имеет перфорацию. Обозначение в виде маленькой буквы "ц" свидетельствует, что изделие оцинковано. Цифра 3 показывает, что у швеллера есть три стороны, на каждой из которых имеются отверстия.

Не составляет проблем и чтение следующих цифр. "40х80" обозначают в миллиметрах ширину и высоту. Литера "L" и последующее цифровое обозначение дают представление, какова длина одной единицы изделия. Параметр также дан в миллиметрах. Последние цифры говорят о толщине металла в основе изделия. Как видите, ничего сложного в расшифровке нет. Сложные конструкции с тяжеловесными опорами из перфорированных элементов обычно скрыты от наших глаз, а вот основу кабельных трасс и каркасов для светильников мы видим чаще, и сделана она из швеллера ШП 60х35. Теперь вы знаете, как подобрать такой материал для личных нужд.

3 В чем преимущества таких швеллеров?

Какие бы работы не проводились в помещениях или на открытом воздухе, связываться с газоэлектросваркой готов не каждый. Причиной тому служит достаточно громоздкое оборудование и необходимость определенных навыков работы. Избежать таких не слишком приятных моментов помогает монтажный швеллер с перфорацией. Он универсален, а потому с его помощью можно делать монтаж труб, воздуховодов и лотков без дополнительного оборудования и помощи специалиста.

Монтажный швеллер с перфорацией

Благодаря перфорации возможно внесение изменений в конструкцию в любое время, без привлечения дополнительных сил и средств. Если говорить о применении С-образного профиля, то здесь еще присутствует и значительная экономия средств: благодаря более совершенной конструкции можно проводить двусторонний монтаж. За счет этого нет необходимости применять другие материалы и приспособления, которые могут не только усложнить сборку, но и увеличить нагрузку на несущую поверхность.

tutmet.ru

Швеллер гнутый профиль, вес и размеры гнутого швеллера

Вид металлопроката, сечение которого имеет форму буквы «U» или «П», носит название «швеллер». Особенности формы профиля швеллера определяются способом его производства, назначением и требованиями нормативного документа. Его сечение состоит из одной стенки (ее высота, выраженная в сантиметрах, характеризует номер профиля по ГОСТ) и двух полок, которые перпендикулярны стенке и в одну сторону направлены. По способу производства швеллер подразделяется на горячекатаный и гнутый. В свою очередь горячекатаный профиль может иметь полки с параллельными гранями (серии «П», «Л» и «С») и полки, у которых внутренние грани расположены под углом к стенке, отличным от 90 градусов (серии «У» и «С»).

Размеры гнутого швеллера

Наша компания предлагает всем своим клиентам наиболее выгодные условия приобретения П-образного профиля. У нас Вы найдете прокат с уклоном и параллельными полками, высота которого лежит в пределах 50 – 300 мм; оцинкованный высотой 50 – 400 мм.

Особое внимание следует уделить швеллеру гнутому, профиль которого имеет параллельные грани полок и закругления на внутренней и внешней поверхностях. Мы предлагаем данный гнутый швеллер следующих размеров:

  • высотой 50 – 250 мм,
  • имеющего полку величиной 32 – 125 мм;
  • толщина швеллера определяется листовой сталью, из которой изготовлен, и находится в пределах 2,5 – 6 мм.

Весь швеллер предлагается по наименьшим ценам в Москве и МО. Приобретая данный тип проката в APEX metal, Вы также можете заказать его резку, оцинкование и покраску. Кроме того, наши специалисты могут изготовить для Вас металлоконструкцию любой сложности и назначения на самом высоком уровне.

Моменты сопротивлений и вес

Гнутый швеллер, в сравнении с горячекатаным имеет меньший удельный вес (при сопоставимых размерах профиля), и, соответственно, более низкие показатели жесткости и прочности.

Для примера сравним моменты сопротивления швеллеров горячекатаных 10У, 10П и гнутого 100х50х5. Высота всех швеллеров составляет 100 мм, ширина полки горячекатаных – 46 мм, гнутого – 50 мм. Толщина стенки горячекатаных – 4,5 мм, полок – 7,6 мм. Толщина гнутого швеллера – 5 мм. Площадь поперечного сечения и погонный вес профилей 10П и 10У составляют 10,9 см2 и 8,59 кг/м соответственно. Гнутый профиль 100х50х5 имеет площадь 9,09 см2 и массу одного метра 7,14 кг/м соответственно.

Моменты сопротивления относительно осей Х и Y имеют следующие значения:

  • швеллер 10У: Wx=34,8 см3; Wy=6,46 см3
  • швеллер 10П: Wx=34,9 см3; Wy=7,37 см3
  • швеллер 100х50х5: Wx=26,68 см3; Wy=6,2 см3

Следовательно, можно заметить, что гнутый швеллер обладает наименьшими значениями моментов сопротивлений относительно обоих осей. Это и определяет его область использования.

Сферы применения

Швеллер гнутый гост 8278 83, размеры которого соответствуют аналогичным горячекатаным, не стоит использовать в качестве элементов высоконагруженных конструкций, в особенности работающих на изгиб.

Швеллер используют:

  • в строительстве для изготовления облицовочных каркасов;
  • элементов модульных сооружений;
  • для монтажа перекрытий, пролетов складских и промышленных помещений;
  • монтажа полок, стеллажей и т.п.

Также его применяют:

  • в машиностроении;
  • судостроении;
  • авиастроении;
  • автомобилестроении;
  • тяжелой и легкой промышленности.

Из швеллера изготавливают ворота, ограждения, опоры трубопроводов, направляющие различных грузоподъемных механизмов.

Гнутый швеллер, выполненный из стали 09Г2С может эксплуатироваться без потери своих свойств при отрицательных температурах, достигающих – 70 градусов Цельсия. При нанесении на поверхность цинкового покрытия, срок его эксплуатации может быть увеличен в несколько раз, благодаря защите металла от коррозии.

apex-metal.ru

Равнополочный гнутый швеллер и другие – применение и сравнение + видео

В строительстве, машиностроении и иных промышленных областях довольно сложно обойтись без такого элемента, как равнополочный гнутый швеллер, не остаются без внимания и другие его разновидности. Ниже разберем, что же это такое, в каких целях и отраслях используется, типы изделий и их основные отличия.

1 Что такое гнутый швеллер?

Профиль, имеющий П-образное сечение, может быть как горячекатаным, так и гнутым. Его очень часто используют в опорных конструкциях, поэтому он должен демонстрировать соответствующую прочность. Так что требования к его материалу достаточно велики. Чаще всего для этой цели берут сталь и различные ее сплавы, встречаются также и нержавеющие разновидности. В последнем случае изделия будут обладать лучшей прочностью и устойчивостью к коррозии, что дает возможность применять их даже в непростых условиях повышенной влажности.

Рекомендуем ознакомиться

Общей у всех является форма сечения - в виде буквы П, как было сказано выше, а вот ее грани могут располагаться как параллельно, так и под определенным углом. Их производят в соответствии с ГОСТом, поэтому в качестве продукта можно не сомневаться. Остановимся более подробно на каждом виде швеллера.

2 Особенности производства стальных гнутых швеллеров

Гнутый швеллер в основном изготавливается из углеродистых конструкционных, низколегированных, а также углеродистых горячекатанных сталей путем обработки на специальных профилегибочных станах. Используя холодный прокат, элемент будет иметь большую устойчивость к деформациям, что и определяет его преимущества перед другими. Кроме того, если говорить о горячекатанных заготовках, то из-за воздействия высоких температур кристаллическая решетка стали изменяется, чего не скажешь про холоднокатаные. Однако, несмотря на эти нюансы горячий прокат все еще пользуется огромной популярностью. В состав низколегированных сталей входят специальные добавки, благодаря которым улучшаются их эксплуатационные характеристики, правда, это отражается и на стоимости готового продукта.

Технологический процесс изготовления швеллеров обычно проходит в несколько этапов. Как только в цех поступает готовое сырье, осуществляется его профилирование. Оно может быть непрерывным, когда отформованный отрезок определенной дины гнется на этом же агрегате, и поштучным, в этом случае сначала на отдельном агрегате нарезаются заготовки, а затем их отправляют на профилегибочный стан. В связи с тем, что профили производятся на станках, при неправильной калибровке валков возможна потеря качества готового изделия. К дефектам же можно отнести искривление швеллера по горизонтальной плоскости, его волнистость, винтообразность, изгибы, а также разные искажения формы.

Как было сказано выше, к качеству данной продукции предъявляются особые требования, поэтому изделия изготавливают только из определенных материалов, указанных в ГОСТе. Поверхность проверяется на различные дефекты - трещины, вкатанные окалины, раковины, вздутия, раскатанные загрязнения, слиточные, а также прокатные плены. Допустимы отдельные небольшие царапины, риски, отпечатки и забоины, которые не будут препятствовать в выявлении дефектов.

Кроме того, ни торцы, ни кромки не должны иметь расслоения с большим количеством зазубрин. Допускаются лишь небольшие забоины и вмятины, которые не будут влиять на номинальный размер изделия. Если профиль относится к группе повышенного качества, то на его торцах ни в коем случае не должно быть загибов. Во второй группе, где требования более мягкие, небольшие загибы разрешаются, только их толщина должна быть менее трех миллиметров. Но их количество не может превышать 10% от массы всей партии.

3 Неравно- и равнополочный гнутый швеллер – характеристики

Существует несколько типов этих изделий. Так, например, в строительстве для изготовления разных видов перегородок и каркасов незаменимым будет равнополочный швеллер, сортамент которого имеет довольно широкий ряд типоразмеров. Его длина начинается от 3 м и достигает 11,8 метра, но по индивидуальному требованию заказчика разрешается изготавливать и двенадцатиметровые швеллера. Высота же конструкции составляет от 25 до 310 мм для полуспокойной и углеродистой кипящей стали. Если же он сделан из низколегированной либо углеродистой спокойной стали, то она может достигать 410 мм. Его производство осуществляется на специальных трубных станах.

Из названия видно, что эта конструкция имеет одинаковую ширину полок. К достоинствам можно отнести небольшой удельный вес, поэтому такой швеллер целесообразно использовать в строительстве. Так, например, с его помощью армируют бетон. А из-за его относительно небольшого веса значительно снижается нагрузка на фундамент, поэтому на последнем можно немного и сэкономить. Кроме того, его применяют и в других отраслях народного хозяйства, таких как изготовление мостов, производство вагонов, колонн, кровли, а также в автомобильной промышленности.

Стальные неравнополочные гнутые швеллеры производят на профилегибочном оборудовании и, соответственно, они имеют разную высоту полок. Если у предыдущего вида швеллеров радиус закругления был одинаков, то в этом случае он может отличаться, и поэтому данные величины обычно обозначаются как R и R1. Их длина варьируется от 4 до 11,8 метра. А в качестве материала выступает горячекатаная, низколегированная, очень прочная холоднокатаная рулонная и углеродистая стали. Эти изделия делятся по номерам, которые соответствуют точному расстоянию между полками, выраженному в миллиметрах.

Гнутые швеллера, равнополочные или нет, имеют три класса точности. Буква "А" означает, что изделие имеет наивысшее качество, "Б" – категория повышенной точности, и обычному уровню соответствует буква "В".

4 Маркировка гнутых швеллеров

Разобравшись с видами более подробно, следует немного уделить внимания и маркировке. Итак, швеллер имеет свой номер, который будет соответствовать расстоянию между полками, например, №10 имеет высоту 100 мм. Кроме этого, на нем могут быть следующие буквенные обозначения.

  • Если в маркировке присутствует буква "П", то это значит, что обе грани строго перпендикулярны к основанию и параллельны между собой. Этот тип металлоконструкции обрел большую популярность не только в строительной области, но и в машиностроении.
  • Если же боковые стороны имеют определенный наклон (не более 10%), об этом свидетельствует обозначение "У". Такие швеллера применяются в строительстве, а также при изготовлении различной техники.
  • Облегченные элементы имеют букву "Л" в маркировке, их применение актуально, если необходимо свести вес конструкции до минимума.
  • Еще существуют и экономичные швеллера, обозначаемые буквой "Э".
  • Когда деталь сделана под заказ, то на бирке, куда и наносится маркировка, будет стоять буква "С".

Кроме того, на бирке всегда указываются марка стали, класс точности, ГОСТ, вес и иные необходимые сведения. Также довольно часто в строительстве используется и швеллер широкополочный, сортамент и маркировка которого обозначаются сходным образом, только ширина полок может достигать 4 см.

tutmet.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
