основные виды, отличия, вес погонного метра

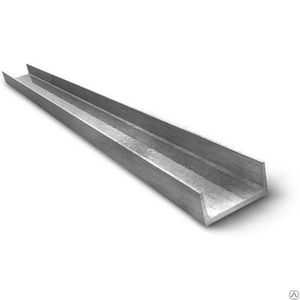

Швеллеры – одни из самых востребованных видов металлоизделий. Как и все металлоизделия, они имеют свои определенные особенности. Этот вид металлопроката за счет свойственной ему универсальности применяется очень широко. В строительной сфере, при монтаже несущих конструкций (опорных элементов, каркасов, оснований) разных изделий, промышленном производстве, как правило, используется именно этот профиль.
Основные преимущества швеллера
Явным преимуществом является геометрическая форма, в виде «П». Способность воспринимать большие нагрузки, прочность и жесткость делают этот профиль незаменимым. Он имеет великолепную устойчивость деформациям, он надежно выдерживает все выгибающие усилия. Швеллеры часто используются в роли армирующих частей в ЖБК. Но, увы, как и любой черный металлопрокат, они имеют низкую устойчивость коррозии.
Если этот металл установлен вне тела бетона, то нужно защищать его грунтовкой, покраской, обработкой защитной мастики и т. д. Иногда, если изделия будут использоваться в агрессивной среде, при широкой амплитуде и резкой смене температур, а также при повышенной влажности, технологически обоснованным является выбор нержавеющего материала.
Сфера использования
Помимо стандартного применения, профиль еще имеет и нестандартные решения в использовании. К примеру, перфорированный профиль позволяет производить установку металлоконструкций без сварочных работ, что существенно снижает время проведения монтажа. Как правило, для этого применяю изделия, которые имеют большую высоту полок и достаточную ширину между ними. Этот профиль часто применяется при сооружении складских стеллажей.
Данный вид сортового проката широко используется в роли направляющих грузоподъемного оборудования. Из него изготавливают пандусы для тележек. Часто его применяют в качестве каркаса во время проводки коммуникационных сетей. Отдельные виды этого металлопроката используются для изделий автопрома, для ремонта и строительства вагонов и других деталей в машиностроении.
Виды
Этот вид металлопроката делится на несколько видов. Профили могут быть гнутые, горячекатаные, неравнополочные и равнополочные, с параллельными полками, с внутренним наклоном граней полок, специальные. Основное отличие гнутого профиля в закругленности наружных углов. Размер швеллера, выпускаемого заводами-производителями, варьирует в диапазоне 3,5-11 м. С учетом длины изделия делятся на немерные, кратные мерной и мерные.
Швеллеры также делятся на изделия высокой и стандартной точности. Во время изготовления швеллеров используются стали с разным количеством углерода. Например, горячекатаный швеллер не имеет высокой степени точности, и работать с ним иногда тяжело. Выгнутый швеллер имеет более точные размеры, у него нет тех недостатков, которые присущи горячекатаным изделиям. Работать с гнутым швеллером намного легче.
Размеры
Высота изделия обозначает его условный номер и практикуется сферу определения. К примеру, швеллер №8, как правило, применяется при армировании конструкций, во время его изготовления используется спокойная и полуспокойная сталь, которая обеспечивает этому виду металлопроката хорошую свариваемость. А швеллер №10 имеет более высокие прочностные показатели и несущую возможность, чем №8, это дает возможность понизить металлоемкость конструкций. Область использования швеллеров определяется как размером, так и маркой металла.
К примеру, когда стальной швеллер сделан из низколегированной стали, которая имеет стойкость к критически низким температурам, то его целесообразней использовать в тех условиях, где швеллера из другой стали будут хрупкими, к примеру — на Дальнем Севере. Наиболее популярный типоразмер — №16 производится из низколегированных, полуспокойных и спокойных сталей. Сварку швеллера, изготовленного из этой стали, можно делать без предварительного прогрева изделия, а последующая термическая обработка не требуется.
Есть пять основных видов швеллера:
- У — имеют некоторый наклон внутренних краев полок;
- П — имеют параллельные края полок;
- С — специальные;
- Л — легкие серии;
- Э — экономичные.
По правилам ГОСТ, наибольший размер изделия — 12 метров, но допускается изготовление и более длинных профилей.
Вес 1 метра швеллера
Чтобы узнать, сколько вес погонного метра, нужно знать такие величины:
- плотность металла, из которого сделано изделие;
- площадь сечения профиля.
Сечение изделия определяется как суммарная площадей его полок и стенки. Легче всего выполнить расчеты этой величины для профиля с параллельным положением частей конструкции.
Вес значительно зависит от высоты его стен. К примеру, для швеллера №8 диапазон веса расположен
В ГОСТ за плотность принято абстрактное значение в 7,85 гр./см. куб. Но фактически плотность отличается и в меньшую, и в большую сторону, это зависит от вида стального сплава, который используется для изготовления швеллера. Немного о содержании углеродистой стали — слева названия есть две маркировки металла — это «Сталь» и «Ст» и две маркировки справа — это «Ш» или «А». Отличия между ними в количестве примесей, и составляет допустимое количество фосфора и серы.
Кроме примесей, сплавы легированных металлов могут иметь в составе и специально добавленные материалы, к примеру, хром, никель и так далее. Их часть может доходить до 50% состава металла, что также важно учитывать во время определения вопроса, сколько весит метр изделия, производя поиск данной величины по требуемому сортаменту. Так как вес мы высчитываем в сантиметрах кубических, то нужно перевести длину погонный метр в сантиметры:
- 1 метр = 100 сантиметров
Затем, чтобы определить объем фигуры, необходимо перемножить площадь сечения изделия на его длину. Давайте сделаем такой расчет для швеллера №10 (размер поперечного сечения можно узнать по ГОСТ):
- 10,90 х 100=1090 см.куб.
Определяем вес швеллера №10, для этого берем самую распространенную марку стали Ст3пс, широко используемую для производства этого изделия. Плотность этой стали равна 7850 кг/м. куб. или эти самые, 7,85 гр./см. куб. по ГОСТ, рассчитываем:
- 1090 см. куб. х 7,85 гр./см. куб. = 8556,5 гр. либо 8,5567 кг.
Если нужно определить более подробней о нормативы, которые существуют для швеллеров различных видов, то можно посоветовать познакомиться с соответствующими ГОСТ. В документации по данным стандартам предоставлена довольно исчерпывающая информация правил изготовления этого изделия.
stanok.guru
Вес швеллера для всех видов профиля – где найти, как рассчитать? + Видео
1 Виды стандартных швеллеров отечественной промышленности и ГОСТы на них
Учитывая то многообразие производимых отечественной металлургической промышленностью швеллеров, в первую очередь не мешало бы ознакомиться со всеми их видами. Это позволит, столкнувшись на практике с любым из типов, не ошибиться в определении его удельного веса (то есть массы 1 погонного метра). Большинство видов швеллеров производят по нескольким ГОСТам. При этом в стандартах указаны характеристики, зависящие от способа и условий применения готового изделия: используемые для изготовления сплавы, физико-механические свойства и ряд других параметров.
Описание, внешний вид, классификация по сериям и типам, размеры, удельный вес, а также подобные и зависящие от всех этих характеристик параметры всегда приводятся только в одном, соответствующем определенному виду швеллера, ГОСТе. Такой стандарт, независимо от того, на какой вид швеллеров он распространяется, носит общее название “Сортамент”. Одними из самых востребованных, а потому наиболее известных и распространенных являются гнутые стальные равнополочные швеллеры. Не менее востребована и известна также горячекатаная стальная швеллерная продукция, правда, не всех видов, а только одного. Это изделия, стандарт сортамента на которые – ГОСТ 8240-97.
Не уступают этим двум видам по частоте использования в определенной области применения (изготовление облегченных и легких конструкций) алюминиевые швеллеры. Причем ГОСТами предусмотрено производство этих изделий методом гибки либо горячего прессования. И, кстати, правильное их название, согласно стандартам – “Профили швеллерного сечения”. В зависимости от способа изготовления в название, соответственно, добавляется слово “гнутые” либо “прессованные”. Меньшим, чем приведенные выше три вида, спросом пользуются гнутые стальные неравнополочные швеллеры. Однако нередко эта продукция просто незаменима.
Виды швеллеров
Рекомендуем ознакомиться
И есть еще 5 видов швеллеров, с которыми большинство, в первую очередь рядовых, потребителей этого металлопроката, скорее всего, никогда не столкнется. Дело в том, что это довольно специфичная продукция, предназначенная для очень узкой области применения. Однако на тот случай, если все-таки придется иметь дело с каким-либо из этих 5 видов, следует знать о существовании и таких швеллеров. Список их приведен ниже. Это швеллеры:
- стальные специальные;
- горячекатаные стальные для вагоностроения;
- чугунные для различных станочных приспособлений;
- из стали Ст3 для прикрепления к стержневым коробам сушильных плит;
- стальные горячекатаные для вагонеток, имеющие отогнутую полку.
Далее приводятся ГОСТы сортамента для всех перечисленных видов стандартных швеллеров и другие источники, в которых можно получить информацию об их удельном весе.
2 Сколько весит 1 метр самых распространенных видов изделий?
Удельную массу равнополочных и неравнополочных стальных изделий, изготовляемых методом гибки, можно посмотреть в статье “Размеры и вес гнутых швеллеров”. В ней приведены таблицы, в которых указан вес для всех типоразмеров обоих этих видов швеллерной продукции. Либо можно самостоятельно найти ГОСТы сортамента на равнополочные и неравнополочные изделия – это стандарты 8278-83 и 8281-80 соответственно. Затем в их таблицах находим вес швеллера нужного типоразмера.

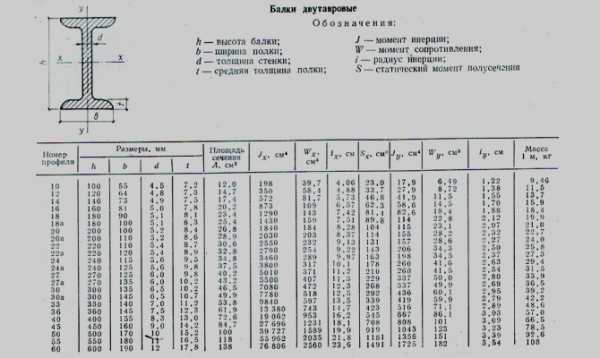

Таблица для расчетов
Для горячекатаных стальных изделий ГОСТ 8240 всех серий вес указан в этом же стандарте. Для некоторых наиболее востребованных типоразмеров продукции этого вида удельную массу можно посмотреть в статьях: “Швеллер 16”, “Изделия 24” и “Швеллерный прокат 40”. В данных публикациях приведены не только таблицы с весом, но и другие характеристики этих швеллеров.
Массу метра алюминиевых швеллеров в зависимости от их вида и способа изготовления определяют по-разному. Если это гнутые профили, то удельный вес необходимо искать в спецификации производителя на их поставку либо рассчитывать самостоятельно. Дело в том, что как такового сортамента на этот вид продукции нет. А производство гнутых алюминиевых профилей регламентируется только Техническими условиями – ГОСТ за номером Р 55411-2013. В нем сказано, что изделия изготавливаются по чертежам и каталогам, согласованным между заказчиком и производителем, в которых и должен быть указан теоретический вес 1 м. Называется этот стандарт: “Гнутые профили из алюминиевых сплавов и алюминия”.
Если алюминиевые профили прессованные, то в зависимости от их вида удельный вес можно найти в таблицах одного из следующих ГОСТов сортамента:
- Для равнополочных – в стандарте 13623-90. Называется он: “Прессованные прямоугольные равнополочные профили швеллерного сечения, изготовляемые из магниевых и алюминиевых сплавов”.
- Для неравнополочных – в стандарте Р 50066-92. Называние у него: “Прессованные прямоугольные неравнополочные профили швеллерного сечения, изготовляемые из магниевых и алюминиевых сплавов”.
- Для продукции с отбортовкой на полках – в стандарте 13624-90. Название: “Прессованные прямоугольные отбортованные профили швеллерного сечения, изготовляемые из магниевых и алюминиевых сплавов”.
3 Вес метра чугунных и специальных стальных швеллеров
Для всех остальных видов швеллеров вес их 1 метра по каждому типоразмеру тоже можно посмотреть в таблицах соответствующих ГОСТов сортамента. Для специальных стальных это стандарт 19425-74. Называется он: “Швеллеры и балки двутавровые стальные специальные”.
Стальной швеллер
На горячекатаные стальные изделия для вагоностроения распространяется ГОСТ сортамента за номером 5267.1-90. Название у него самое простое и короткое: “Швеллеры”.
На чугунную продукцию для различных станочных приспособлений распространяется ГОСТ сортамента за номером 12950-67. Он примерно так же и называется: “Швеллеры на станочные приспособления”.
На изделия из стали Ст3, предназначенные для прикрепления к стержневым коробам сушильных плит, распространяется ГОСТ сортамента за номером 19392-74. Называние у него: “Швеллеры для прикрепления к стержневым коробам сушильных плит”. На стальную горячекатаную продукция для вагонеток, имеющую отогнутую полку, распространяется ГОСТ сортамента за номером 21026-75. Называется он: “Швеллеры горячекатаные стальные для вагонеток, имеющие отогнутую полку”.
tutmet.ru
Швеллер стальной горячекатанный. Швеллер гнутый. ГОСТ 8240-89, 19425-74, 8278-75, 8281-80 Челябинск
- Швеллеры подразделяются на:
• стальные специальные. ГОСТ 19425-74;
• стальные гнутые равнополочные. ГОСТ 8278-75;
• стальные гнутые неравнополочные. ГОСТ 8281-80.
-
Швеллеры стальные горячекатанные (гост 8240-89), в свою очередь, делятся на:
• с параллельными гранями полок.
Сечение швеллера с уклоном внутренних граней полок, с параллельными гранями полок:
Размеры и вес швеллера горячекатанного. ГОСТ 8240-89
| № швеллера | h, мм | b, мм | s, мм | t, мм | Масса 1 м, кг | Метров в тонне |
| Швеллер с уклоном граней | ||||||
| 5 | 50 | 32 | 4,4 | 7,0 | 4,84 | 206,6 |
| 6,5 | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| 8 | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,84 |
| 10 | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| 12 | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,154 |
| 14 | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| 16 | 160 | 64 | 5,0 | 8,4 | 14,2 | 70,42 |
| 18 | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,35 |
| 20 | 200 | 76 | 5,2 | 9,0 | 18,4 | 54,35 |
| 22 | 220 | 82 | 5,4 | 9,5 | 21,0 | 47,62 |
| 24 | 240 | 90 | 5,6 | 10,0 | 24,0 | 41,67 |
| 27 | 270 | 95 | 6,0 | 10,5 | 27,7 | 36,1 |
| 30 | 300 | 100 | 6,5 | 11,0 | 31,8 | 31,447 |
| 40 | 400 | 115 | 8,0 | 13,5 | 48,3 | 20,7 |
| Швеллер с параллельными гранями | ||||||
| 5П | 50 | 32 | 4,4 | 7,0 | 4,84 | 206,6 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| 8П | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,84 |
| 10П | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| 12П | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,154 |
| 14П | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| 16П | 160 | 64 | 5,0 | 8,4 | 14,2 | 70,42 |
| 18П | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,35 |
| 20П | 200 | 76 | 5,2 | 9,0 | 18,4 | 54,35 |
| 22П | 220 | 82 | 5,4 | 9,5 | 21,0 | 47,62 |
| 24П | 240 | 90 | 5,6 | 10,0 | 24,0 | 41,67 |
| 27П | 270 | 95 | 6,0 | 10,5 | 27,7 | 36,1 |
| 30П | 300 | 100 | 6,5 | 11,0 | 31,8 | 31,447 |
| 40П | 400 | 115 | 8,0 | 13,5 | 48,3 | 20,7 |
Размеры и вес швеллера гнутого, равнополочного. ГОСТ 8278-75.
| h, мм | b, мм | s, мм | R (не более), мм | Масса 1 м, кг |
| 80 | 40 | 3 | 7 | 3,45 |
| 80 | 60 | 3 | 7 | 4,4 |
| 80 | 60 | 4 | 10 | 5,7 |
| 80 | 80 | 4 | 10 | 6,96 |
| 100 | 50 | 3 | 7 | 4,4 |
| 100 | 50 | 4 | 10 | 5,7 |
| 100 | 60 | 3 | 7 | 4,87 |
| 100 | 60 | 4 | 10 | 6,33 |
| 120 | 60 | 4 | 10 | 6,96 |
| 120 | 60 | 5 | 12 | 8,54 |
| 140 | 60 | 4 | 10 | 7,59 |
| 140 | 60 | 5 | 12 | 9,32 |
| 160 | 80 | 4 | 10 | 9,47 |
| 160 | 80 | 5 | 12 | 11,68 |
| 180 | 70 | 5 | 12 | 11,68 |
| 180 | 70 | 6 | 14 | 13,82 |
| 200 | 80 | 4 | 10 | 10,75 |
| 200 | 80 | 5 | 12 | 13,25 |
| 200 | 80 | 6 | 14 | 15,7 |
| 200 | 100 | 5 | 12 | 14,82 |
| 200 | 100 | 6 | 14 | 17,59 |
| 250 | 60 | 5 | 12 | 13,64 |
| 250 | 60 | 6 | 14 | 16,17 |
| 250 | 90 | 8 | 20 | 24,71 |
| 250 | 125 | 6 | 14 | 22,3 |
| 300 | 80 | 6 | 14 | 20,41 |
