Силовые трансформаторы 110 кв справочник – 110
alexxlab | 03.12.2018 | 0 | Вопросы и ответы
Климатическое исполнение и категория размещения |
У1 |
|
Номинальная мощность, кВА | обмотка ВН |
6 300 |
обмотка НН |
6 300 |
|
Номинальная частота, Гц |
50 |
|
Схема и группа соединения обмоток |
Y-о/ Δ -11 |
|
Номинальное значение напряжения, кВ | ВН |
110 |
НН |
11 (±9×1,78%) |
|
Напряжение короткого замыкания, Uk, % |
10,5 |
|
Ток холостого хода, не более, % |
|
|
Потери холостого тока, кВт |
≤10 |
|
Потери короткого замыкания, кВт |
≤44 |
|
Диапазон и число ступеней регулирования РПН |
в нейтрали ВН±9х1,78% |
|
Защитное реле РПН |
URF-25/10 (RS-2001) |
|
Испытательное напряжение полных грозовых импульсов, кВ | линейного зажима |
не менее 480 |
зажима нейтрали |
не менее 200 |
|
Испытательное напряжение одноминутное, кВ | линейного зажима |
не менее 200 |
зажима нейтрали |
не менее 100 |
|
Охлаждение трансформатора: М- масляное с воздушным дутьем и естественной циркуляцией масла | ||
Передвижение трансформатора |
поперечно-продольное |
|
Ширина колеи, мм | продольного перемещения |
1524 |
поперечного перемещения |
2000 |
|
Форма катков |
с ребордой |
|
Напряжение питания системы охлаждения и РПН, В | цепей управления |
~ 220 |
цепей сигнализации |
= 220 |
|
двигателей |
~ 380 |
|
Встроенные трансформаторы тока | коэффициент трансформации |
300-200-150-100/5 |
сердечник №1 |
кл. 5Р/40В·А/20 |
|
сердечник №2 |
кл. 5Р/40В·А/20 |
|
Газовое реле трансформатора |
на 4 контакта |
|
Газовое реле РПН |
на 2 контакта |
|
Температура окружающего воздуха, оС |
-40…+40 |
|
Внешняя изоляция |
категории А |
|
Масса, кг | активной части |
9130 |
масла |
9515 |
|
транспортная |
21480 |
|
полная |
24650 |
|
Отправка (с маслом/без масла) |
с маслом |
|
Срок эксплуатации, лет |
25 |
|
Габаритные размеры: (LхBхH), мм |
5090х2685х5110 |
szemp.ru
Трехфазные трехобмоточные трансформаторы 110 кВ
Тип | Sном, МВ∙А | Каталожные данные | Расчетные данные | |||||||||||||||
Uном обмоток, кВ | ик, % | ∆Рк, кВт | ∆Рх, кВт | Iх, % | Rт, Ом | Xт, Ом | ∆Qх, квар | |||||||||||
ВН | СН | НН | В-С | В-Н | С-Н | ВН | СН | НН | ВС | ВН | СН | |||||||
ТМТН -6300/110 | 6,3 | 115 | 38,5 | 6,6; 11 | 10,5 | 17 | 6 | 58 | 14 | 1,2 | 9,7 | 9,7 | 9,7 | 225,7 | 0 | 131, 2 | 75,6 | |
ТДТН -10000/110 | 10 | 115 | 11,5; 22,0; 34,5; 38,5 | 6,6; 11 | 10,5 | 17 | 6 | 76 | 17 | 1,1 | 5 | 5 | 142,2 | 0 | 82,7 | 110 | ||
ТДТН -16000/110* | 16 | 115 | 22,0; 34,5; 38,5 | 6,6; 11 | 10,5 | 17 | 6 | 100 | 23 | 1,0 | 2,6 | 2,6 | 2,6 | 88,9 | 0 | 52 | 160 | |
ТДТН -25000/l 10 | 25 | 115 | 11; 22,0; 34,5; 38,5 | 6,6; 11 | 10,5 | 17,5 | 6,5 | 140 | 31 | 0,7 | 1,5 | 1,5 | 1,5 | 56,9 | 0 | 35,7 | 175 | |
ТДТНЖ-25000/110 | 25 | 115 | 38,5; 27,5 | 6,6; 11; 27,5 | 10,5 (17) | 17 (10,5) | 6 | 140 200 | 42 43 | 0,9 0,6 | 1,5 | 1,5 | 1,5 | 57 | 0 (33) | 33 (0) | 225 | |
ТДТН-40000/110* | 40 | 115 | 11; 22; 34,5; 38,5 | 6,6; 11 | 10,5 (17) | 17 (10,5) | 6 | 0,8 | 0,8 | 0,8 | 35,5 | 0 (22,3) | 22,3 (0) 20,7 (0) | 240 320 | ||||
ТДТНЖ-40000/110 | 40 | 115 | 27,5; 35,5 | 6,6; 11; 27,5 | 10,5 (17) | 17 (10,5) | 6 | 200 | 63 | 0,8 | 0,9 | 0,9 | 0,9 | 35,5 | 0 (20,7) | |||
ТДТН-63000/110* (ТДЦТН, ТДТНМ) | 63 | 115 | 11; 34,5; 38,5 | 6,6; 11 | 10,5 | 17 | 6,5 | 290 | 56 | 0,7 | 0,5 | 0,5 | 0,5 | 22.0 | 0 | 13,6 | 441 | |
ТДТН-80000/110* (ТДЦТН, ТДЦТНК) | 80 | 115 | 38.5 | 6,6; 11 | 11 17) | 18,5 (10,5) | 7 (6,5) | 390 | 82 | 0,6 | 0,4 | 0,4 | 0,4 | 18,6 (21,7) | 0 (10,7) | 11,9 (0) | 480 |
* При Xт обмотки СН, равном нулю, обмотки НН изготавливаются с Uном, равным 6,3 или 10,5 кВ.
Примечание.
Все трансформаторы имеют РПН ±9×1,78 % в нейтрали ВН, за исключением трансформатора ТНДТЖ-40000 с РПН ±8×1,5 % на ВН. Трансформаторы ТДТН-10000, 16000, 25000, 40000, 63000/110 имеют также ПБВ на стороне 34,5 кВ ± (2х2,5,5 %)
Таблица 5.15
studfiles.net
Наименование и размерность показателя | ТМН-6300/110 | |
---|---|---|
Климатическое исполнение и категория размещения |
У1 |
|
Номинальная мощность, кВА | обмотка ВН |
6 300 |
обмотка НН |
6 300 |
|
Номинальная частота, Гц |
50 |
|
Схема и группа соединения обмоток |
Y-о/ Δ -11 |
|
Номинальное значение напряжения, кВ | ВН |
110 |
НН |
11 (±9×1,78%) |
|
Напряжение короткого замыкания, Uk, % |
10,5 |
|
Ток холостого хода, не более, % |
1,0 |
|
Потери холостого тока, кВт |
≤10 |
|
Потери короткого замыкания, кВт |
≤44 |
|
Диапазон и число ступеней регулирования РПН |
в нейтрали ВН±9х1,78% |
|
Защитное реле РПН |
URF-25/10 (RS-2001) |
|
Испытательное напряжение полных грозовых импульсов, кВ | линейного зажима |
не менее 480 |
зажима нейтрали |
не менее 200 |
|
Испытательное напряжение одноминутное, кВ | линейного зажима |
не менее 200 |
зажима нейтрали |
не менее 100 |
|
Охлаждение трансформатора: М- масляное с воздушным дутьем и естественной циркуляцией масла | ||
Передвижение трансформатора |
поперечно-продольное |
|
Ширина колеи, мм | продольного перемещения |
1524 |
поперечного перемещения |
2000 |
|
Форма катков |
с ребордой |
|
Напряжение питания системы охлаждения и РПН, В | цепей управления |
~ 220 |
цепей сигнализации |
= 220 |
|
двигателей |
~ 380 |
|
Встроенные трансформаторы тока | коэффициент трансформации |
300-200-150-100/5 |
сердечник №1 |
кл. 5Р/40В·А/20 |
|
сердечник №2 |
кл. 5Р/40В·А/20 |
|
Газовое реле трансформатора |
на 4 контакта |
|
Газовое реле РПН |
на 2 контакта |
|
Температура окружающего воздуха, оС |
-40…+40 |
|
Внешняя изоляция |
категории А |
|
Масса, кг | активной части |
9130 |
масла |
9515 |
|
транспортная |
21480 |
|
полная |
24650 |
|
Отправка (с маслом/без масла) |
с маслом |
|
Срок эксплуатации, лет |
25 |
|
Габаритные размеры: (LхBхH), мм |
5090х2685х5110 |
www.krastehenergo.ru
Автотрансформаторы силовые масляные классов напряжения 110, 150, 220, 330 и 500 кВ
Автотрансформаторы стационарные силовые масляные трехфазные трехобмоточные класса напряжения 150, 220 кВ общего назначения
Тип изделия, обозначение нормативного документа | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, кВт | Масса, кг полная | |||
ВН | СН | НН | холостого хода | короткого замыкания | |||
АТДЦТН-63000/150/110-УХЛ1 ГОСТ Р 52719-2007 | 154 | 121 | 11,0 | YHавто/D-0-11 | 20,0 | 165,0 | 115000 |
АТДЦТН-63000/220/110- УХЛ1 СТО 15352615-024-2012 | 230 | 121 | 11,00 | YHавто/ D-О-11 | 20,0 | 175,0 | 112000 |
Тип изделия, обозначение нормативного документа | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, кВт | Масса, кг полная | |||
ВН | СН | НН | холостого хода | короткого замыкания | |||
АТДЦТН-125000/220/110-У1, УХЛ1 СТО 15352615-024-2012 | 230 | 121 | 6,35; 10,5; 38,5 | YHавто/D –О-11 | 40,0 | 280,0 | 150000 |
АТДЦТН-200000/220/110-У1, УХЛ1 СТО 15352615-024-2012 | 230 | 121 | 6,3; 10,5; 11,0 | YHавто/ D –О-11 | 50,0 | 370,0 | 187000 |
АТДЦТН-250000/220/110-У1, УХЛ1 СТО 15352615-024-2012 | 230 | 121 | 10,5; 11,0 | YHавто/ D –О-11 | 60,0 | 420,0 | 197000 |
Автотрансформаторы стационарные силовые масляные трехфазные трехобмоточные класса напряжения 330 кВ общего назначения
Тип изделия, обозначение нормативного документа | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, кВт | Масса, кг полная | |||
ВН | СН | НН | холостого хода | короткого замыкания | |||
АТДЦТН-125000/330/110-У1 ТУ 16 ИБМД 672748.016-2002 | 330 | 110 | 6,3 | YHавто/D-0-11 | 80,0 | 345,0 | *** |
АТДЦТН-125000/330/110-У1, УХЛ1 СТО 15352615-024-2012 | 330 | 115 | 6,3; 6,6; 10,5; 11,0; 38,5 | YHавто/D-0-11 | 50,0 | 315,0 | *** |
АТДЦТН-200000/330/110-У1* ГОСТ 17544-85 | 330 | 115 | 6,3; 6,6; 10,5;11,0; 38,5 | YHавто/D-0-11 | 100,0 | 560,0 | *** |
АТДЦТН-200000/330/110-У1,УХЛ1* СТО 15352615-024-2012 | 330 | 115 | 6,3; 6,6; 10,5;11,0; 38,5 | YHавто/D-0-11 | 70,0 | 475,0 | *** |
Автотрансформаторы стационарные силовые масляные однофазные трехобмоточные класса напряжения 500 кВ общего назначения
Тип изделия, обозначение нормативного документа | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, кВт | Масса, кг полная | |||
ВН | СН | НН | холостого хода | короткого замыкания | |||
АОРЦТ-135000/500/220-У1 ТУ ИБМД 672724.001-2002 | 525/√3 | 42/√3 | 13,8-13,8 | 1 авто/1-1-0-0 | 120 | 285,0 | 185000 |
АОРДЦТ-135000/500/220-У1 ТУ ИБМД 672724.001-2002 | 525/√3 | 242/√3 | 13,8-13,8 | 1 авто/1-1-0-0 | 120 | 285,0 | 195000 |
Тип изделия, обозначение нормативного документа | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, кВт | Масса, кг полная | |||
ВН | СН | НН | холостого хода | короткого замыкания | |||
АОДЦТН-167000/500/220-У1 СТО 15352615-024-2012 | 500/√3 | 230/√3 | 10,5; 38,5 | 1 авто/1-0-0 | 55 | 300 | 160000 |
АОДЦТН-167000/500/330-УХЛ1 СТО 15352615-024-2012 Диапозон ± 8 х 1,5% | 500/√3 | 330/√3 | 10,5 38,5 | 1 авто/1- 0-0 | 45 | 300 | 152000 |
АОНДЦТН-267000/500/220-У1, УХЛ1 СТО 15352615-024-2012 | 500/√3 | 230/√3 | 10,50 13,80 15,75 20,00 38,50 | 1 авто/1- 0-0 | 90 | 420 | 225000 |
Автотрансформаторы стационарные силовые масляные трехфазные трехобмоточные класса напряжения 500 кВ общего назначения
Тип изделия, обозначение нормативного документа | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, кВт | Масса, кг полная | |||
ВН | СН | НН | холостого хода | короткого замыкания | |||
АТДЦТН-250000/500/110-У1 | 500 | 121 | 10,5 | Ун-авто/Д-0-11 | 180 | 625 | 311000 |
* Значения потерь автотрансформатора могут быть уточнены по результатам приемочных испытаний.
*** В соответствии с конструкторской документацией по результатам приемочных испытаний
www.transformator.com.ru
Тип изделия, обозначение нормативного документа | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, кВт | Масса, кг полная | ||
ВН | НН | холостого хода | короткого замыкания | |||
ТДН-25000/220-У1, УХЛ1 СТО 15352615-024-2012 | 230 | 6,6; 11,0; 38,5 | YH/D-11 | 22 | 120 | 82500 |
ТРДН-25000/220-У1, УХЛ1 СТО 15352615-024-2012 | 230 | 6,6-6,6; 11,0-11,0 | YH/D-D-11-11 | 22 | 120 | 82500 |
ТРДН- 40000/220- У1, УХЛ1 СТО 15352615-024-2012 | 230 | 6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 | YH/D-D-11-11 | 50 | 170 | 99000 |
ТРДНС- 40000/220- У1, УХЛ1 СТО 15352615-024-2012 | 230 | 6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 | YH/D-D-11-11 | 50 | 170 | 99000 |
ТДН- 63000/220- У1, УХЛ1 СТО 15352615-024-2012 | 242 | 10,5 | YH/D-11 | 45 | 265 | 120000 |
ТРДНС- 63000/220- У1, УХЛ1 СТО 15352615-024-2012 | 230 | 6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 | YH/D-D-11-11 | 45 | 265 | 120000 |
ТРДН-63000/220-У1, УХЛ1 СТО 15352615-024-2012 | 230 | 6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 | YH/D-D-11-11 | 45 | 265 | 120000 |
ТРДЦН- 63000/220- У1, УХЛ1 СТО 15352615-024-2012 | 230 | 6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 | YH/D-D-11-11 | 45 | 265 | *** |
ТРДЦН-100000/220-У1, УХЛ1* СТО 15352615-024-2012 | 230 | 11,0-11,0 | YH/D-D-11-11 | 102 | 340 | *** |
ТРДЦН-160000/220-У1, УХЛ1 СТО 15352615-024-2012 | 230 | 11,0-11,0 | YH/D-D-11-11 | 155 | 500 | *** |
ТРДЦН-200000/220-У1, УХЛ1 СТО 15352615-024-2012 | 230 | 11,0-11,0 | YH/D-D-11-11 | 100 | 630 | *** |
www.transformator.com.ru
ОРДЦ, ТД, ТДЦ, ТДН, ТДТН, ТДЦТН

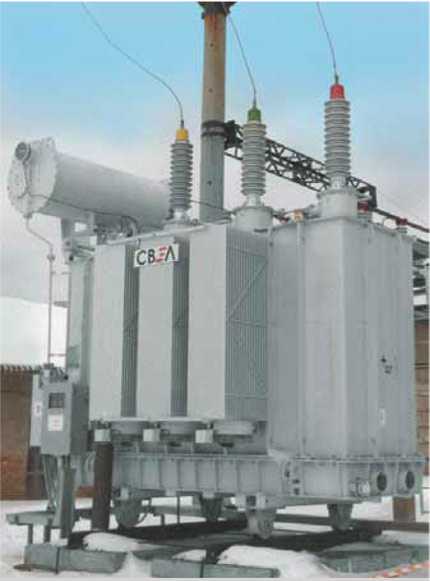

Масляные трансформаторы СВЭЛ. Класс напряжения – 110 кВ.
Силовые масляные трехфазные трансформаторы общего назначения, рассчитанные на класс напряжения 110кВ, выпускаются в следующих сериях: ОРДЦ, ТД, ТДЦ, ТДН, ТДТН(Ш, Ж, ЖУ, Ф), ТДЦТН.
Для использования на электрических железнодорожных сетях изготавливаются масляные трехфазные трансформаторы в соответствии с ГОСТ 51559-2000.
Автоматизированные линии, производства Германии и Швейцарии обеспечивают точное выполнение всего цикла изготовления изделия. Это – резка высококачественной электротехнической стали, горизонтальная и вертикальная намотка обмоток, сушка активной части трансформатора в парах керосина и другие процессы. Вся продукция проходит тестирование на современной испытательной станции производства Швейцарии.
Магнитный сердечник изготавливается из высококачественной рулонной стали. Сборка и резка стали выполняется по технологии STEP-LAP. При шихтовке магнитопровода используется полуавтоматическое наложение бандажей, что обеспечивает низкие уровни шума и потерь холостого хода.
Технология производства обмоток трансформатора позволяет обойтись без капитального ремонта в течении всего срока службы изделия. Использование транспонированного медного провода повышает механическую прочность при коротком замыкании, а сам процесс, как горизонтальной, так и вертикальной обмотки, проходит автоматизировано, исключая человеческий фактор.
Изоляция трансформаторов выполнена из качественных диэлектриков – трансформаторный картон, древесно-слоистый пластик или дуб.
Параметры трансформаторов 110 кВ.
№ | Серия, тип | Назначение | Уровень потерь | Схема и группа | ВН | СН | НН | Масса масла | Масса общая |
Трансформаторы однофазные на класс 110 кВ с ПБВ ± 2 х 2,5 % | |||||||||
1 | ОРДЦ-80000/110 У(ХЛ) 1 | Электро снабжение потребителей | ГОСТ 12965-85 | 1/1- 1-0-0 | 121 | — | 13,8 | 15,0 | 75,0 |
Трансформаторы двухобмоточные на класс 110 кВ с ПБВ ± 2 х 2,5 % | |||||||||
2 | ТД-32000/110 У (ХЛ) 1 | Электро снабжение потребителей | ГОСТ 12965-85 | Yн/Д-11 | 121 | — | 6,3; 10,5; 13,8 | 13,7 | 51,2 |
3 | ТДЦ-40000/110 У(ХЛ) 1 | 115; 121 | 14,3 | 58,0 | |||||
3 | ТДЦ-80000/110 У(ХЛ) 1 | 121 | 18,8 | 83,9 | |||||
4 | ТДЦ-100000/110 У(ХЛ) 1 | 22,5 | 106,5 | ||||||
5 | ТДЦ-125000/110 У(ХЛ) 1 | 24,5 | 120,0 | ||||||
Трансформаторы двухобмоточные на класс 110 кв с РПН +10/-8 х 1,5 % | |||||||||
6 | ТМН-2500/110 У(ХЛ)1 | Электро снабжение потребителей | ГОСТ 12965-85 | Yн/Д-11 | 115 | — | 6,6; 11,0 | 5,0 | 15,2 |
Трансформаторы двухобмоточные на класс 110 кв с РПН ± 9 х 1,78 % | |||||||||
7 | ТМН-6300/110 У(ХЛ)1 | Электро снабжение потребителей | ГОСТ 12965-85 | Yн/Д-11 | 115 | — | 6,6; 11,0 | 8,8 | 24,6 |
8 | ТДН-10000/110 У(ХЛ)1 | 6,6; 6,3; 10,5; 11,0 | 10,3 | 31,0 | |||||
9 | ТДН-16000/110 У(ХЛ)1 | 15,6 | 44,6 | ||||||
10 | ТДН-25000/110 У(ХЛ)1 | 16,6 | 57,0 | ||||||
11 | ТДН-40000/110 У(ХЛ)1 | 18,5 | 69,2 | ||||||
12 | ТДН-63000/110 У(ХЛ)1 | 23,6 | 95,0 | ||||||
13 | ТДН-80000/110 У(ХЛ)1 | 28,0 | 104,0 | ||||||
Трансформаторы двухобмоточные с расщепленными обмотками на класс 110 кв с РПН ± 9 х 1,78 % | |||||||||
14 | ТРДН-25000/110 У(ХЛ)1 | Электро снабжение потребителей | ГОСТ 12965-85 | Yн/Д-11 | 115 | — | 6,3- 6,3; 6,6-6,6; 10,5-10,5; 11,0-11,0; 6,3-10,5; 6,6-11,0 | 16,6 | 57,0 |
15 | ТРДН-32000/110 У(ХЛ)1 | 18,5 | 65,7 | ||||||
16 | ТРДН-40000/110 У(ХЛ)1 | 18,5 | 69,2 | ||||||
17 | ТРДН-63000/110 У(ХЛ)1 | 23,6 | 95,0 | ||||||
18 | ТРДН-80000/110 У(ХЛ)1 | 28,0 | 104,0 | ||||||
19 | ТРДЦН-80000/110 У(ХЛ)1 | 24,3 | 100,0 | ||||||
20 | ТРДНФ-25000/40000/110 У(ХЛ)1 | 16,7 | 59,0 | ||||||
21 | ТРДНФ-40000/63000/110 У(ХЛ)1 | 19,2 | 75,8 | ||||||
Трансформаторы трехобмоточные на класс 110 кв с РПН ± 9 х 1,78 % | |||||||||
22 | ТМТН-6300/110 У(ХЛ)1 | Электро снабжение потребителей | ГОСТ 12965-85 | Yн/Yн/Д-0-11 | 115 | 38,5 | 6,6; 11,0 | 12,7 | 34,3 |
23 | ТДТН-10000/110 У(ХЛ)1 | 13,5 | 39,5 | ||||||
24 | ТДТНШ-10000/110 У(ХЛ)1 | Yн/Д/Д-11-11 | 6,3 | 6,6 | |||||
11,0 | 11,0 | ||||||||
25 | ТДТН-16000/110 У(ХЛ)1 | Yн/Yн/Д-0-11 | 38,5 | 6,6; 11,0 | 14,5 | 49,0 | |||
26 | ТДТНШ-16000/110 У(ХЛ)1 | Yн/Д/Д-11-11 | 6,3 | 6,6 | |||||
11,0 | 11,0 | ||||||||
27 | ТДТН-25000/110 У(ХЛ)1 | 11,0 | 6,6 | 20,5 | 67,0 | ||||
Yн/Yн/Д-0-11 | 22,0 | 6,6; 11,0 | |||||||
34,5; 38,5 | |||||||||
Трансформаторы трехобмоточные на класс 110 кв с РПН ± 9 х 1,78 % | |||||||||
28 | ТДТНЖ-25000/110 У(ХЛ)1 | Электро снабжение потребителей | ГОСТ 12965-85 | Yн/Д/Д-11-11 | 115 | 27,5 | 6,6; 10,5; 11,0 | 20,5 | 67,0 |
Yн/Yн/Д-0-11 | 38,5 | 27,5 | |||||||
29 | ТДТНЖУ- 25000/110 У(ХЛ)1 | Yн/Д/Д-11-11 | 27,5 | 6,6; 10,5; 11,0 | |||||
Yн/Yн/Д-0-11 | 38,5 | 27,5 | |||||||
30 | ТДТНШ- 25000/110 У(ХЛ)1 | Yн/Д/Д-11-11 | 11,0; 6,3 | 11,0; 6,6 | |||||
31 | ТДТН-31500/110 У(ХЛ)1 | Yн/Д/Д-11-11 | 11,0 | 6,6 | 22,7 | 83.2 | |||
22,0 | 6,6; 11,0 | ||||||||
Yн/Yн/Д-0-11 | 34,5; 38,5 | ||||||||
32 | ТДТН-40000/110 У(ХЛ)1 | Yн/Д/Д-11-11 | 11,0 | 6,6 | 23,3 | 85,4 | |||
22,0 | 6,6; 11,0 | ||||||||
Yн/Yн/Д-0-11 | 34,5; 38,5 | ||||||||
33 | ТДТНЖ- 40000/110 У(ХЛ)1 | Yн/Д/Д-11-11 | 27,5 | 6,6; 10,5; 11,0 | 23,3 | 85,4 | |||
Yн/Yн/Д-0-11 | 38,5 | 27,5 | |||||||
34 | ТДТНЖУ- 40000/110 У(ХЛ)1 | Yн/Д/Д-11-11 | 27,5 | 6,6; 10,5; 11,0 | 20,5 | 67,0 | |||
Yн/Yн/Д-0-11 | 38,5 | 27,5 | |||||||
35 | ТДТН-63000/110 У(ХЛ)1 | Yн/Yн/Д-0-11 | 38,5 | 6,6; 11,0 | 28,2 | 109,9 | |||
36 | ТДТН-80000/110 У(ХЛ)1 | 34,8 | 139,5 | ||||||
37 | ТДТНФ-25000/40000/110 У(ХЛ) 1 | 11,0 | 21,1 | 71,4 |
Ещё по теме:
- ТДТН, ТДЦТН, ТДТНМ 110 и 220кВ – ОАО ЭЛЕКТРОЗАВОД
- ТРДЦН, ТРДН, ТДН, ТМН 110 кВ – Запорожтрансформатор
- ТРДН, ТРДЦН и ТДН 110 кВ – ОАО ЭЛЕКТРОЗАВОД
- ТРДН (ТРДНС, ТДН, ТДНС, ТМН, ТМ) АТЕF
- ТМН, ТДН, ТРДН 110 кВ – ЧТЗ
silovoytransformator.ru
ТДТН, ТДЦТН, ТДТНМ – трехобмоточные масляные трансформаторы 110 и 220кВ – ОАО ЭЛЕКТРОЗАВОД
Трехфазные трехобмоточные масляные трансформаторы, класс напряжения 110 и 220 кВольт.
Трехфазные трехобмоточные трансформаторы типа ТДТН используются для поступенчатого преобразования токов высшего напряжения 115 кВ (в отдельных моделях – 230 кВ) в токи среднего напряжения 35 кВ (16,5 22,0 38,5 кВ) и токи низшего напряжения 6 или 10 кВ.
Отличительные особенности конструкции – регулировка напряжения под нагрузкой (РПН) происходит в обмотках высокого напряжения (ВН), а переключение без возбуждения (ПБВ) выполняется на стороне обмоток среднего напряжения (СН). Охлаждение трансформаторов – путем естественной циркуляции масла и принудительной циркуляции воздуха.
Применение трансформаторов данного типа возможно в условиях умеренного климата, при температуре окружающей среды от минус 45 до плюс 40 градусов по Цельсию. Трансформатор предназначен для наружной установки, климатическое исполнение – У1.
При изготовлении узлов трансформатора используется электротехническая сталь, обмотки сделаны из медного провода с бумажной изоляцией. Главная изоляция трансформатора – маслобарьерного типа. Подключения вводов ВН, СН и НН выведены на верхнюю часть бака. Там же расположены маслорасширитель и охлаждающие радиаторы. В нижней части бака крепятся катки для перемещения трансформатора. В конструкции предусмотрены электровентиляторы дутья (питание от сети 380 Вольт). Аппаратура автоматики размещается в специальном шкафу, вся система снабжена трансформаторами тока и необходимой контрольно-измерительной и сигнальной аппаратурой.
Технические характеристики
Тип | Ном- иналь- ная мощ- ность, кВА | Номина- льные напряжения обмоток, кВ | Схема и группа соеди- нения обмоток | Вид, диа- пазон и число сту- пеней регули- рования напря-жения | Ох- лаж- де- ние | Масса, т | Длина (L) x ширина (B) х высота (H), мм устано- вочная трансп- ортная | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
ВН | СН | НН | пол- ная | масла | масла для доли- вки | тра- нс-пор- тная | ||||||
ТДТН-10000 /110-У1 | 10000 | 115 | 16,5; 22,0 34,5; 38,5 | 6,6; 11,0 | Ун/Д/Д-11-11 Ун/Ун/Д-0-11 | РПН в нейтрали ВН ±16%, ±9 ступеней; ПБВ на стороне СН – 34,5 и 38,5 кВ ±(2х2,5%) | Д | 43,3 | 12,51 | 2,8 | 38,94 | 5630 x 4600 x 4896 5300 x 2230 x 3480 |
ТДТН-16000 /110-У1 | 16000 | 115 | 22,0 34,5; 38,5 | 6,6; 11,0 | Ун/Д/Д-11-11 Ун/Ун/Д-0-11 | Д | 51,0 | 14,4 | 2,9 | 46,5 | 5840 x 4410 x 4880 5500 x 2200 x 3660 | |
ТДТН-25000 /110-У1 | 25000 | 115 | 11,0 22,0 34,5; 38,5 | 6,6 6,6; 11,0 6,6; 11,0 | Ун/Д/Д-11-11 >> Ун/Ун/Д-0-11 | РПН в нейтрали ВН ±16%, ±9 ступеней | Д | 55,5 | 17,7 | 3,6 | 54 | 6050 x 4600 x 5100 5350 x 2340 x 4000 |
ТДТНЖ-25000 /110-У1 | 25000 | 115 | 27,5 | 6,6; 11,0 | Ун/Д/Д-11-11 | Д | 55,5 | 13,22 | 3,768 | 54 | 6120 x 4495 x 5050 5350 x 2340 x 4000 | |
ТДТН-25000 /110-У1 | 25000 | 115 | 11,0 22,0 34,5; 38,5 | 6,6 6,6; 11,0 6,6; 11,0 | Ун/Д/Д-11-11 >> Ун/Ун/Д-0-11 | РПН в нейтрали ВН ±16%, ±9 ступеней; ПБВ на стороне СН 34,5 и 38,5 кВ ±(2х2,5%) | Д | 61,5 | 17,7 | 3,6 | 54 | 6380 x 4800 x 5220 5350 x 2340 x 4000 |
ТДТН-40000 /110-У1 | 40000 | 115 | 11,0 22,0 34,5; 38,5 | 6,6 6,6; 11,0 6,6; 11,0 | Ун/Д/Д-11-11 >> Ун/Ун/Д-0-11 | Д | 83 | 19,75 | 3,415 | 75 | 6170 x 5140 x 5840 5700 x 2320 x 3868 | |
ТДТН-63000 /110-У1 | 63000 | 115 | 11,0 38,5 | 6,6 6,6; 11,0 | Ун/Д/Д/-11-11 Ун/Ун/Д-0-11 | Д | 112 | 30,48 | 8,5 | 105 | 6700 x 5300 x 6240 6270 x 2600 x 4193 | |
ТДЦТН-63000 /110-У1 | 63000 | 115 | 34,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ДЦ | 114,8 | 25,71 | 3,9 | 105 | 6680 x 3688 x 6245 6150 x 2520 x 4220 | |
ТДТНМ-63000 /110-У1 | 63000 | 115 | 38,5 | 6,6 | Ун/Ун/Д-0-11 | Д | 112 | 31,6 | 8,7 | 105 | 6700 x 5300 x 6240 6415 x 2518 x 4501 | |
ТДЦТН- 80000 /110-У1 | 80000 | 115 115 | 11,0 22,0; 38,5 | 6,6 11,0 | Ун/Д/Д-11-11 Ун/Ун/Д-0-11 | РПН в нейтрали ВН ±6%, ±9 ступеней | ДЦ | 124 | 28 | 6,6 | 111 | 7770 x 4450 x 6790 6500 x 2760 x 4590 |
ТДТНМ- 40000 / 63000 /110-У1 | 40000/ 63000 | 115 | 38,5 | 6,6 | Ун/Д/Д-11-11 | РПН в нейтрали ВН ±16%, ±9 ступеней ПБВ на стороне СН 38,5 кВ ±(2х2,5%) | Д | 83 | 22,08 | 5,72 | 75 | 6170 x 5140 x 5840 5700 x 2320 x 3868 |
ТДЦТН- 100000 /220-У1 | 100000/ 83000/ 200000 | 230 | 22,0 | 11,0 | Ун/Ун/Д-0-11 | РПН в нейтрали ВН ±8 x 1,5%; ПБВ на стороне СН ±2х2,5% | ДЦ | 190 | 51,5 | 7,15 | 171 | 8845 x 5400 x 7915 8600 x 3288 x 4290 |
ТДЦТН- 125000 /220-У1 | 125000/ 83000/ 125000 | 230 | 22,0 | 11,0 | Ун/Ун/Д-0-11 | ДЦ | 190 | 51,5 | 7,15 | 171 | 8845 x 5400 x 7915 8600 x 3288 x 4290 |
Ещё по теме:
silovoytransformator.ru
