Содержание

3 Классификация телеметрических систем

По назначению телеметрические системы подразделяются на оперативные, регистрирующие и комбинированные.

Оперативные входят в состав системы телеуправления в качестве информационного звена. Измерительная информация, получаемая с помощью телеметрической системы, используется с целью формирования команд управления.

Регистрирующие системы служат для документальной регистрации большого числа разнообразных телеметрических параметров, характеризующих работу агрегатов и систем объекта, параметров окружающего пространства, медико-биологических параметров и др. По сравнению с оперативными системами, регистрирующие имеют большое число каналов и характеризуются значительным временем обработки информации.

Комбинированные телеметрические системы выполняют функции как оперативных, так и регистрирующих систем. Большинство современных ТС относятся к комбинированным системам.

В зависимости от области применения ТС можно разделить на ряд типов: для контроля производственных процессов, для различных научных исследований, для испытаний авиационной, ракетно-космической техники и т.п.

По принципу измерения телеметрируемых параметров системы можно разделить на системы телесигнализации и системы телеизмерений.

Первые служат главным образом для передачи отдельных значений телеметрируемых параметров и событий «да – нет», «включено – выключено», «работает – не работает». Как правило системы телесигнализации отличаются относительно невысокой скоростью передачи данных.

Системы второго типа позволяют контролировать характер изменения телеметрируемых параметров во времени с необходимой точностью, а также передавать дискретные (сигналы) сообщения. Каналы связи этих систем обычно отличается высокой пропускной способностью.

По способу разделения каналов ТС подразделяют на системы с проводным каналом, радиоканалом и оптическим каналом связи.

Системы проводной телеметрии широко применяются в промышленности и военном деле.

По принципу использования канала связи системы телеметрии подразделяются на системы с собственным каналом и с совмещённым каналом.

По способу передачи телеметрической информации ТС делятся на аналоговые и цифровые.

По пропускной способности ТС делятся на системы малой, средней и высокой информативности.

К телеметрическим системам малой информативности относятся системы, где граничная частота телеметрируемых параметров F_m= 5…15 Гц, а суммарная полезная полоса частот всех каналовF_сум= 300…500 Гц.

Системы средней информативности, используемые для передачи широкополосной информации, характеризуются значениями F_m= 100…2000 Гц иF_сум= 5000 Гц.

В системах высокой информативности F_m= 100…2000 Гц иF_сум= 4000…20000 Гц.

В зависимости от способа обслуживания ТС можно разделить на неадаптивные и адаптивные(самонастраивающиеся или приспосабливающиеся).

Последние отличаются значительной сложностью, но более высокой гибкостью. Они позволяют менять программу телеизмерений, точность передачи и частоты дискретизации телеметрируемых параметров, регулировать скорости передачи данных, приспосабливаться к изменениям помеховой обстановки в канале связи и т.д. Исключение избыточности данных, которые не передаются по каналу связи и не представляют ценности для потребителя информации, даёт экономический эффект.

Рисунок 12 – Классификация телеметрических систем

studfiles.net

Телеметрические системы

Компания DRILLING CONSULTING предлагает своим клиентам модельный ряд забойного телеметрического оборудования с гидравлическим каналом связи. По желанию клиента и в зависимости от решаемых технологических и геологических задач забойная телеметрическая система может быть укомплектована модулями гамма-каротажа и многочастотного скомпенсированного электромагнитного каротажа. Оборудование поставляется в специализированных боксах для транспортировки и хранения оборудования. Специалисты компании DRILLING CONSULTING производят обучение персонала компании-клиента и осуществляют помощь в пуско-наладочных работах на объектах клиента. В течение периода гарантийного срока обслуживания забойной телеметрической системы специалистами компании DRILLING CONSULTING осуществляется техническая поддержка клиента в режиме 24/7.

Забойная телеметрическая система с гидравлическим каналом связи LHE630N.

Особенности и преимущества.

Беспроводная/Проводная система связи наземного оборудования.
Электропитание забойных модулей телесистемы осуществляется по средствам блока литиевой батареи.
Конструкция забойной телеметрической телесистемы позволяет производить подключение дополнительных модулей гамма-каротажа, блока литиевых батарей.

Условия эксплуатации.

Содержание песка в растворе ˂1.0 %.
Допустимый диаметр твердой фракции в растворе 2 мм.
Вязкость бурового раствора ≤140.0 сек.
Плотность бурового раствора ≤1.7 г/см³

Технические параметры модуля инклинометрии.

Наименование	Ед.изм	Диапазон	Абсолютная погрешность	Разрешение
Зенитный угол	гр	0-180	± 0.2	0.2
Азимут	гр	0-360	± 1	0.1
Отклонитель Магнитный	гр	0-360	± 0.5	1
Отклонитель Гравитационный	гр	0-360	± 0.5	1
Угол магнитного наклонения	гр	0-180	± 0.5
Рабочая температура	℃	0-125

Технические параметры модуля гамма-каротажа.

Наименование	Спецификация
Чувствительность, API	более 1.6
Вертикальное разрешение, мм	более 130
Виброустойчивость	5-100-5Гц rms 3-осность
Ударопрочность	490 м/сек² (1∕2sin 3-осность)
Объем сохраняемой информации	57800 групп
	Ед.изм	Диапазон	Точность
Интегральный гамма-каротаж	API	0.1-500	±3API (0÷150API) ±10API (150÷500API )

Модельный ряд забойной телеметрической системы.

Модель	Диаметр	Температура	Давление	Расход промывочной жидкости	Особенности
LHE630N	Ø48	125°С	120 МПа	10-55 л/сек	Стандартная
LHE640N	Ø48	150°С	140 МПа	10-55 л/сек	Высокотемпературная
LHE620N	Ø40	125°С	80 МПа	10-55 л/сек	Малогабаритная

Забойная телеметрическая система с гидравлическим каналом связи LHE650N.

Особенности и преимущества.

Беспроводная/Проводная система связи наземного оборудования.
Электропитание забойных модулей телесистемы осуществляется по средствам турбогенератора.
Конструкция забойной телеметрической телесистемы позволяет производить подключение дополнительных модулей гамма-каротажа, многочастотного скомпенсированного электромагнитного каротажа.

Условия эксплуатации.

Содержание песка в растворе ˂1.0 %.
Допустимый диаметр твердой фракции в растворе 2 мм.
Вязкость бурового раствора ≤140.0 сек.
Плотность бурового раствора ≤2.5 г/см³

Технические параметры модуля инклинометрии.

Наименование	Ед.изм	Диапазон	Абсолютная погрешность	Разрешение
Зенитный угол	гр	0-180	± 0.2	0.2
Азимут	гр	0-360	± 1	0.1
Отклонитель Магнитный	гр	0-360	± 0.5	1
Отклонитель Гравитационный	гр	0-360	± 0.5	1
Угол магнитного наклонения	гр	0-180	± 0.5
Рабочая температура	℃	0-125

Технические параметры модуля гамма-каротажа.

Наименование	Спецификация
Чувствительность, API	более 1.6
Вертикальное разрешение, мм	более 130
Виброустойчивость	5-100-5Гц rms 3-осность
Ударопрочность	490 м/сек² (1∕2sin 3-осность)
Объем сохраняемой информации	57800 групп
	Ед.изм	Диапазон	Точность
Интегральный гамма-каротаж	API	0.1-500	±3API (0÷150API) ±10API (150÷500API )

Модельный ряд забойной телеметрической системы.

Модель	Диаметр	Температура	Давление	Расход промывочной жидкости
LHE350N	4-3/4^” (121мм)	150°С	140 МПа	9.5-22.1 л/сек
LHE650N	6-3/4^” (172мм)	150°С	140 МПа	14.2-41.0 л/сек
LHE1200N	8^” (203мм) 9-1/2^” (241мм)	150°С	140 МПа	14.2-94.6 л/сек

Прибор многочастотного скомпенсированного электромагнитного каротажа.

Особенности и преимущества.

Измерение на двух частотах 2МГц и 400КГц.
8 каротажных кривых удельного электрического сопротивления.
Наличие модуля азимутального гамма-каротажа.
Питание прибора может осуществляться как от литиевых батарей, так и от забойного генератора.

Условия эксплуатации.

Наименование	Ед. изм	Погрешность
Диаметр прибора	мм	120, 172
Температура	℃	150
Давление	МПа	140
Максимальное искривление ствола скважины (ротор)	гр/м	9/30
Максимальное искривление ствола скважины (слайд)	гр/м	16/30
Время измерения	сек	10

Технические параметры модуля электромагнитного каротажа.

Частота	Измерение	Диапазон, Омм	Погрешность
2МГц	Фаза	0.1-3000	±2%(0.1~50Ωm); ±0.5ms/m(50~3000Ωm)
2МГц	Затухание	0.1-500	±2%(0.1~25Ωm); ±0.5ms/m(25~500Ωm)
400КГц	Фаза	0.1-1000	±5%(0.1~25Ωm); ±1.0ms/m(25~1000Ωm)
400КГц	Затухание	01.-200	±5%(0.1~5Ωm); ±5.0ms/m(5~200Ωm)

Наддолотный модуль LHE7612A

Особенности и преимущества.

Непосредственная близость к долоту.
Измерение технологических и геофизических параметров.
Беспроводная система связи с забойным телеметрическим оборудованием для передачи измеряемых параметров.

Условия эксплуатации.

Содержание песка в растворе ˂1.0 %.
Допустимый диаметр твердой фракции в растворе не нормируется.
Вязкость бурового раствора ≤140.0 сек.
Плотность бурового раствора ≤2.5 г/см³

Технические параметры наддолотного модуля.

Наименование	Ед. изм	Диапазон	Погрешность
Зенитный угол	гр	0-180	± 0.5
Отклонитель гравитационный	гр	0-360	± 0.5
Гамма-каротаж	API	0.1-500	± 5
Частота вращения ротора	об/мин	0-300	± 10%
Крутящий момент	кН·м	0-40	±2
Сила растяжения	кН·м	0-500	±2

Комплектация наддолотного модуля.

Модель	Наименование	Габариты, мм	Вес, кг	Температура	Давление
LHE7611А	Наддолотный модуль	Ø172×750	98	150°С	140 МПа
LHE7612А	Принимающий модуль	Ø172×822	115
LHE7613А	Передающий модуль	Ø48×500	3

drillingconsulting.ru

Телеметрия – что это такое?

Люди часто сталкиваются с понятием телеметрии. Что это такое? Значение термина, роль в жизни человека и способы эксплуатации, существующие классификации, исторические факты и многое другое мы рассмотрим в этой статье.

Ознакомление с понятием

Слово «телеметрия» пришло к нам из греческого языка и состоит из двух частей, где одна половина слова переводится как «далеко», а вторая – как «измеряю». Термин чаще всего относят к устройствам и механизмам, которые передают информацию беспроводным путем, среди которых могут быть использованы: инфракрасная или радиосистема, средства массовой коммуникации, оптическое волокно и т.д. Так что это – телеметрия? По факту, это способ получения информации о значении измеряемого параметра, например, показатель температуры, давления, напряжение и т.д.

Сбор информации, как правило, используют телеметрические датчики, способные работать со специализированными связными модулями, встроенными в систему. Помимо датчиков, могут быть использованы связные устройства с наблюдаемым объектом, к которому подключен стандартный датчик. Сферы телевидения и видеонаблюдения могут использовать термин «телеметрия» для обозначения дистанционного управления.

Передача данных может совершаться при помощи беспроводных и проводных сетей, начиная от радио или Wi-Fi и заканчивая телефонами, xDSL и т.д.

Телеметрия – что это и в чем заключается ее суть? В первую очередь ее сущность заключена в измерении величины, предварительно преобразованной, например, в напряжение, при этом происходит дополнительное преобразование в сигнал, далее передаваемый по связному каналу. Вследствие этого происходит передача не самой измеряемой величины, а эквивалентного ей сигнала.

Исторические факты

Впервые передача данных при помощи проводов произошла в девятнадцатом столетии. Одной из первых линий для пересылки данных была сеть, созданная в 1845 году, связывающая Зимний дворец российского императора и штабы армии. В 1874 г. инженеры из Франции поставили систему, определяющую погоду и глубину снега на Монблане, которая при помощи датчиков измерения и системы кабелей передавала всю фиксируемую информацию в Париж. Эдисон в 1912 г. создал систему телеметрии, предназначенную для мониторинга нагрузки, подключаемой к электросети. Панамский канал строился при помощи телеметрических систем, которые эксплуатировались с целью мониторинга системы шлюзов и уровня воды.

Беспроводная форма телеметрии начала использоваться в радиозондах, которые были разработаны независимо и одновременно Р. Бюро и П. Молчановым. Устройство Молчанова измеряло температуру и давление, превращало в результат, расшифровываемый при помощи кода Морзе.

Во время Второй мировой войны немецкая ракета «Фау-2» использовала примитивную систему передачи информации, базирующуюся на многократных радиосигналах, именуемых «Мессина». Это устройство помогало получать и передавать информацию о ракетных параметрах, однако было очень ненадежным. Немного позднее импульсно-позиционная модуляция заменила систему «Мессина» в США и СССР.

После 1940 г. в советских системах равномерно использовалась передача телеметрии при помощи как импульсно-позиционных модуляций, так и полосно-импульсных. Американские разработчики пользовались такими же способами передачи информации, но позднее они были заменены на импульсно-кодовую модуляцию. Поздние советские межпланетные аппараты были снабжены избыточной радиосистемой, которая пересылала данные при помощи импульсно-позиционной и импульсно-кодовой модуляций.

Актуальная классификация

Телеизмерения различаются по выбору и вызову, значению текущего или интегрального характера:

По вызову – измерение при помощи команд, посылаемых с пункта регуляции в пункт, поддающийся контролю и вызывающий подключение в контролируемой точке передающего устройства. В пункте управления, в свою очередь, подключаются соответствующие приемные устройства. Такая форма телеизмерения дает возможность человеку наблюдать при помощи одного канала связи поочередно за разными измеряемыми объектами. Также подобному способу измерения и передачи данных свойственно автоматическое умение производить циклический опрос исследуемого объекта.
По выбору – предполагает в себе наличие телеизмерительного пути, подключенного к устройству в пункте управления, где происходит соответствующий прием данных при помощи специальных приборов.
Измерение по текущим параметрам – форма получения информации, в которой заключено значение измеряемых параметров в определенной точке времени. Фиксирование данных происходит при помощи опроса, производимого телемеханическим устройством.
Измерение по интегральному значению – предполагает собой принятие информации, указывающей на интегральное значение исследуемой величины, проинтегрированной по определенному параметру.

Эксплуатация в быту

Модули телеметрии нашли свое применение в самых разнообразных сферах деятельности человека, начиная от бытовой эксплуатации и заканчивая ракетостроением и военным ремеслом.

Узлы магистральной линии связи и сельское хозяйство не могут обойтись без телеметрических приборов. Получение и сбор качественного урожая зависят от четкого слежения за данными, указывающими на состояние почвы и погоды. Метеостанции, благодаря таким устройствам, выполняют важную роль в профилактических мерах по отношению к заболеваниям и соразмерному орошению.

Телеметрические приборы находят свое применение также в водоснабжении, водоотведении и вендинге. Первые две области применения могут оценивать качество воды и измерение показателя потока. Также можно проводить учет вод, залегающих под землей, определять утечки в трубопроводе и т.д. В вендинге распространились телеметрические системы, которые встраиваются в торговые автоматы. Например, модем М2М установлен практически в каждом таком автомате. Основываясь на данных, полученных от таких модульных систем, компания способна совершить уменьшение простоя автоматов, оптимизировать графики посещения, заниматься контролем вендерменов, создавать планы закупок и продаж.

Газовая промышленность

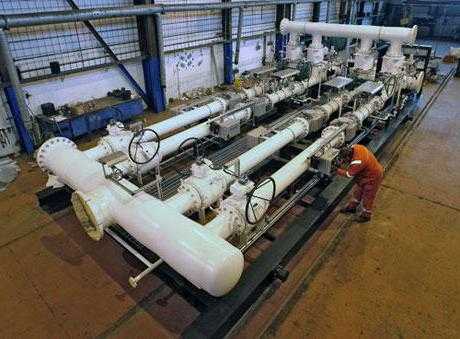

Телеметрия газа является довольно важной областью эксплуатации данных механизмов. Это обусловлено тем, что программы, используемые на компьютерах, сильно разнятся с теми, которые применяются в повседневном течении времени. Процесс приема данных, в случае с измерением газа, повторяется многократно или длится непрерывно, что создает потребность в наличии аппаратных средств, способных выполнять первичный анализ информации, для выведения ее на экран, и такие механизмы должны быть четко согласованы между собой.

Учет газа при помощи системы телеметрии предназначается для коммерческого учета по сбору и обработке информации с устройств, расположенных на нижнем уровне, и передачи их на уровни выше.

Медицина и телеметрия

Блоки телеметрии широко применяются в медицинской практике, например, при наблюдении за пациентами, у которых есть риск возникновения патологии в деятельности сердечной мышцы. Другим примером может послужить использование специальных приборов, которые позволяют наблюдать за реакцией организма на воздействие определенных лекарственных средств.

Разведка и медицина были тесно связаны благодаря телеметрии. Были созданы радиометрические приборы, имеющие маленькие габариты, что позволило их внедрять в организм сотрудника спецслужбы. Это позволяет наблюдать за состоянием организма субъекта.

Военная промышленность

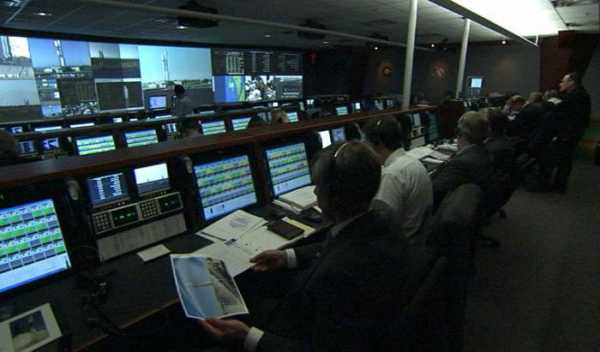

Широкое применение телеметрия нашла в оборонной и космической промышленности. Агентства, типа Роскосмоса, НАСА и ЕКА, сильно зависят от телеметрических систем, что необходимо для развития ракет. Во время проводимых тестов спутник или авиационная единица техники может быть уничтожена вследствие наличия определенных ошибок в устройстве, данные о которых должны быть получены инженерами для анализа и улучшения параметров объекта.

Наблюдение за процессом запуска ракеты позволяет получать информацию о внешних условиях, поставке энергетических ресурсов, показателе выравнивания антенны и интервалах распространения сигналов.

Другие сферы деятельности

Телеметрия сильно востребована в розничной торговле. Данные, полученные при помощи такого оборудования с торговых автоматов, могут эксплуатироваться с целью формирования сложной системы, облегчающей процесс работы. Например, водитель, осведомленный сообщением о наполненности автомата, будет знать, куда и в какие пункты ему необходимо попасть, а какие миновать.

Торговые представители используют RFID и с их помощью проводят учет и предотвращение кражи товаров. Преобладающее количество бирок RFID считываются пассивно благодаря считывающему устройству, но существуют и активные формы, передающие информацию периодически на станцию.

Автоматизация комплексов

В рассматриваемых устройствах существует понятие о контроллере телеметрии, который представляет собой различные автоматизированные модули, содержащие в себе структуру аналоговых и цифровых вводов и выводов данных, необходимых для постройки информационно-управляемой системы. Такие контроллеры способны выполнять работу, находясь в составах АСУ ТП и по совместительству с ЭВМ. Это позволяет создавать универсальное техническое средство, предназначенное для сбора и передачи информации в сжатые сроки с целью ее использования.

Среди главных задач контроллеров выделяют следующие:

измерение и регуляция всего спектра сигналов, подключенных к сети;
определение отказа и аварии;
создание управляемого воздействия;
ведение архивных параметров;
взаимообмен информацией с серверами, расположенными на верхних уровнях;
взаимообмен данными с устройством интерфейса внешнего типа;
обеспечение автоматизации.

Способы передачи информации и их обработка

Телеметрия – что это? С данным вопросом мы разобрались, а теперь рассмотрим основные способы передачи данных и их обработку.

Сбор и передача информации в телеметрических системах способны осуществляться при помощи последовательных и сетевых протоколов. Облегчение инсталляции, обеспечение большого количества функции и интеграция с иными системами обеспечиваются благодаря деятельности компьютеров. Это обуславливает наличие способности разбрасывать сервера, системы микропроцессорного типа, в основе которых лежит переплетение разнообразных протоколов, вне физического предела самой системы. Отключение телеметрии в условиях современного общества нанесет непоправимый ущерб целому миру, ведь ее значение сложно переоценить на сегодняшний день.

fb.ru

Реферат

Федеральное агентство по образованию

ГОУ ВПО Уфимский государственный авиационный технический университет

Кафедра промышленной электроники

на тему:

«Телеметрические системы»

Выполнил: магистрант гр.

Проверил:

Уфа – 2011

Содержание

Введение 3

1 Историческая справка 4

2 Основные понятия и типичная структура телеметрической системы 11

3 Классификация телеметрических систем 15

4 Телеметрические датчики и их классификация 18

5 Сжатие телеметрируемой информации 22

6 Современные области применения 26

7 Забойные телеметрические системы 36

7.2 Электропроводной канал связи (ЭКС) 39

7.3 Электромагнитный канал связи (ЭМКС) 41

7.4 Гидравлический канал связи (ГКС) 43

7.5 Комбинированный канал связи 46

Заключение 49

Список использованной литературы 50

Введение

XXI век называют «Веком информации». Люди научились измерять, обрабатывать, распределять и передавать потоки информации. Состояние науки и техники на данный момент делает её неотъемлемой частью производства и быта.

Человечество стремится к получению достоверной, измеренной с максимальной точность информации, её надёжной и быстрой передаче и обработке. Серьёзность требований приводит к созданию сложных систем и комплексов для работы с информацией на всём пути «измерение – хранение». Таким образом, телеметрические системы нашли применение во многих областях.

В данном реферате рассматриваются некоторые исторические аспекты возникновения и развития теле- и радиометрических систем, виды систем и области их применения, особое внимание уделено забойным телесистемам.

1 Историческая справка

Передача информации по проводам берёт своё начало в XIXстолетии. Борис Семенович Якоби (Мориц Герман Якоби) (1801–1874 г.г.), российский ученый, изобретатель и экспериментатор создал телеграфный аппарат и с его помощью организовал линию связи между Зимним дворцом российского императора и Царским селом (1839 г.), а в 1845 между Зимним дворцом и Главным штабом.

Рисунок 1 – Б.С. Якоби Рисунок 2 – Телеграфный аппарат Якоби

В 1839 году в России пущена в эксплуатацию линия семафорного телеграфа между Санкт-Петербургом и Варшавой, ставшая в дальнейшем одной из самых протяженных в мире (1200 км). Сигнал по ней через 149 промежуточных станций шел 15 мин. С внедрением электрического телеграфа действие семафорного телеграфа в 1854 г. прекращено.

24 мая 1844 года Сэмюэль Морзе и Альфред Вэйл закончили постройку первой экспериментальной телеграфной линии между Вашингтоном и Балтимором (США). Морзе послал первое сообщение.

Рисунок 3 – Телеграфный ключ Морзе и Вэйла, которым было передано первое телеграфное сообщение 24 мая 1844

Антонио Меучи (1808-1896 г.г.) изобрел в 1849 году телефонную связь. Ввиду отсутствия средств на регистрацию, не смог запатентовать устройство. Организовал телефонную связь в собственном доме для того, чтобы больная супруга могла вызывать его, когда ей становилось плохо. Провел демонстрацию (1860 г.) устройства для передачи голоса по проводам, во время которой голос певца передавался по телефонным проводам на расстояние нескольких миль. Опубликовал рисунки своего изобретения в 1870 г., на 6 лет раньше Белла (1876 г.).

Рисунок 4 – А. Меучи Рисунок 5 – Телефон Меучи

В 1874 году французские инженеры установили систему датчиков определения погоды и глубины снега на Монблане для передачи информации в режиме реального времени в Париж.

В 1876 Александр Грейм Белл (1847-1922 г.г.) предложил свое изобретение Телеграфной компании («Telegraph Company). Из заключений экспертов: «…Мы установили, что голос очень слаб и неясен… Технически, мы не видим (перспектив), что это устройство будет когда-либо способно к посылке разборчивой речи на расстояние нескольких миль».

Рисунок 6 – А.Г. Белл

В начале 1895 Александр Степанович Попов (1859–1905/06 г.г.) создал «прибор для обнаружения и регистрирования электрических колебаний» – первый радиоприемник. Во время опытов обнаружил, что приемник реагирует также и на грозовые разряды. Построил специальный прибор, записывающий на движущуюся бумажную ленту сигналы, вызванные электромагнитным излучением гроз. Прибор впоследствии был назван «грозоотметчиком» и использовался для изучения характера атмосферных помех. Попов писал: «…При дальнейшем усовершенствовании он может быть применен к передаче сигналов на расстояния при помощи быстрых электрических колебаний».

Рисунок 7 – А.С. Попов Рисунок 8 – Грозоотметчик

2 июня 1896 года Гульельмо Маркони (1874–1937 г.г.) получил патент Великобритании на изобретение беспроводного телеграфирования.

Рисунок 8 – Г. Маркони

Первое использование радиотелеграфной связи в полевых условиях во время Англо-Бурской войны в Южной Африке состоялось в 1899 году. Британский флот успешно использовал радиотелеграф для связи между военно-морскими судами.

Борис Борисович Голицын (1862 —1916 г.г), изобретатель первого электромагнитного сейсмографа, предложил сейсмические станции для регистрации и изучения удалённых землетрясений (телесейсмические) и близких сильных землетрясений (региональные).

В 1906 был построен ряд сейсмических станций, связанных телеметрической связью с Пулковской обсерваторией.

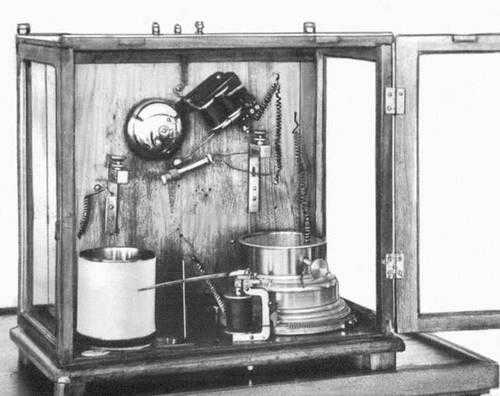

Рисунок 9 – Б.Б. Голицын Рисунок 10 – Сейсмограф Б.Б. Голицына

Первый случай телеэлектрокардиографии зарегистрирован в 1906 г., когда голландский физиолог Эйнтховен соединил больного с аппаратом электрокардиографии телефонным кабелем.

При постройке Панамского канала (законченной в 1914 г.) массово использовались телеметрические системы для мониторинга шлюзов и уровней воды.

Джон Хейс Хаммонд младший (1888–1965 г.г) разработал систему дистанционного управления по радио. Благодаря оборудованию, установленному на экспериментальной яхте, провел (1914 г.) ее, управляя по радио, по маршруту длиной 190 км между Глостером (Gloucester) (штат Массачусетс) и Бостоном.

Беспроводная телеметрия начала применяться в радиозондах, разработанных независимо друг от друга Робертом Бюро во Франции и Павлом Молчановым в России. Система Молчанова измеряла температуру и давления и преобразовывала результаты в код Морзе.

В первой баллистической ракете «Фау-2», разработанной немецким конструктором Вернером фон Брауном и принятая на вооружение Вермахта в конце Второй мировой войны, использовалась система передачи примитивных многократных радиосигналов под названием «Мессина» для получения информации о параметрах ракеты. С помощью системы «Мессина» на ленте наземного приемного аппарата записывались показатели ракеты в полете: отклонение газовых рулей, давление в камере сгорания, давление подачи кислорода и спирта, давление пара на входе в турбину, время включения двигателя. Но эта система оставалась столь ненадёжной, что Вернер фон Браун однажды заявил, что было бы эффективнее следить за ракетой в бинокль. Как в СССР, так и в США на смену системе «Мессина» быстро пришли лучшие системы, основанные на импульсно-позиционной модуляции.

Основное применение в России в послевоенное время телеметрические системы нашли в ракетостроении.

Аналоговая телеметрическая система «Трал» имела общую информативность 6000 измерений в секунду и 48 измерительных каналов.

Система измерения температур (СИТ) позволяла подключать до 32 температурных датчиков на один функциональный канал. Система имела передатчики мощностью более 400 Вт в импульсе (ВИМ-АМ) на ракете.

Система РТС-5 обеспечивала общую информативность 50000 измерений/с при 8-ми измерительных каналах и мощности передатчиков на ракете 6 Вт в непрерывном режиме.

Система радиоконтроля траектории «Факел» совмещала в себе одновременно две системы: приемоответчик сантиметрового диапазона «Факел-С» (ответчик мощностью 10 кВт в импульсе) и передатчик дециметрового диапазона непрерывного излучения для работы со станциями «Иртыш» (маяк «Факел-М»). Система весила более 40 кг и имела большой объем. [3]

12 сентября 1958 года компания Texas Instruments создала первую в мире интегральную микросхему – крошечную полоску германия на стеклянной подложке. На ней был расположен всего один транзистор, пара резисторов и конденсатор.

Фирма Intel в 1971 году создала первый в мире 4-х разрядный микропроцессор 4004, предназначенный для использования в микрокалькуляторах.

Значительные измерения в системах телеметрии и телемеханики произошли в связи с развитием микроэлектроники и микропроцессорой техники. На данный момент основным узлов любой телеметрической системы является микпропроцессор.

Требования современных телесистем к высокой точности измерений и передачи информации, высокой скорости обработки и передачи сообщений ставить новые задачи, направленные как на улучшение технических устройств, так и на создание новых математических алгоритмов обработки информации.

studfiles.net

Телеметрическая система – Большая Энциклопедия Нефти и Газа, статья, страница 1

Телеметрическая система

Cтраница 1

Телеметрическая система включает скважинный прибор, рассчитанный на работу в составе бурильной колонны, и наземное устройство для приема и выделения полезного сигнала с последующим его преобразованием и регистрацией. [1]

Телеметрические системы с импульсами давления разработаны фирмой Истмэн уипсток, английской фирмой Эксплорейшн лод-жинг и др. Преимущества систем с импульсами давления промывочной жидкости в том, что не нужны ни кабель, ни специальные бурильные трубы. [2]

Телеметрическая система предназначена для измерения зенитного угла и азимута, забойного давления в трубах и затрубном пространстве, температуры и ускорения по трем ортогональным осям. Информация передается в цифровом виде. Энергия для питания скважинного прибора подается с поверхности. [3]

Телеметрические системы предпочтительны для таких точек, как штреки с ленточными транспортерами или очистные забои, где могут иметь значение быстрые изменения концентраций газов. [4]

Телеметрическая система питается переменным током напряжением 127 в, частотой 50 гц. [5]

Телеметрическая система, входящая в состав информационно-технологического геонавигационного комплекса, предназначена для определения пространственной ориентации компоновки низа бурильной колонны, а также забойных параметров, необходимых для оптимизации процесса бурения. [6]

Телеметрическая система ( 10) передает по гидравлической линии связи положительными импульсами давления информацию о параметрах направления. Электрическое питание забойной части осуществляется батареями. [7]

Телеметрическая система выпускается с 1980 г. Она позволяет осуществлять измерение кривизны скважины и каротажа по гидравлическому каналу связи методом непрерывной волны. Телесистема передает на поверхность через каждые 18с данные о положении отклонителя по гравитационному и через каждые 9 с – по магнитному способам измерений. Данные об азимуте и зенитном угле – через каждые 32 с. Каротажные данные и результаты имерений кривизны передаются через каждые 54 с, величины удельного сопротивления пласта – через 27 с, бурового раствора, вместе с его температурой, нагрузкой на долото и величиной крутящего момента на долоте – через 54 с. [8]

Телеметрическая система состоит из глубинной аппаратуры, кабельного переводника и наземного оборудования, включающего каротажную лебедку с кабелем, пульт управления, блок питания и комплекс регистрирующей аппаратуры. [9]

Телеметрические системы подразделяются на две группы: требующие и не требующие остановки бурения для получения информации. Телеметрические системы, не требующие остановки бурения, в зарубежной литературе названы MWD-системами. Действие систем основано на передаче сигналов с помощью: импульсов давления, передаваемых по столбу бурового раствора; электромагнитных методов; проводной связи; акустических методов. [10]

Телеметрическая система, являющаяся одним из наиболее важных элементов бурового технологического комплекса, предназначена для измерения забойных параметров и передачи их на поверхность для регистрации и последующей дешифровки. [13]

Телеметрические системы используются главным образом в нефтяных, газовых и производственных трубопроводах, установках для удаления воды, газа и сточных вод и системах охраны окружающей среды. [14]

Телеметрические системы с КИМ часто называют д и с к р е т н ы м и или цифровыми радиотелеметрическими системами. [15]

Страницы: 1 2 3 4

www.ngpedia.ru

Телеметрическая система – Большая Энциклопедия Нефти и Газа, статья, страница 2

Телеметрическая система

Cтраница 2

Телеметрическая система устанавливается на расстоянии 15 – 20 м от забоя. При электробурении используется телеметрическая система ( СТЭ), которая позволяет непрерывно управлять траекторией скважины в пространстве. [16]

Телеметрические системы с электромагнитным беспроводным каналом связи были первоначально разработаны с целью контроля частоты вращения турбобура. В СПКБ Нефтегазпромавтоматика ( г. Грозный) создан электротурботахометр ЭБТ-1. В дальнейшем работы по созданию подобных телеметрических систем развивались во ВНИИГИСе ( г. Октябрьский Башкирской АССР), где была разработана забойная инклино-метрическая система ЗИС-1, предназначенная для непрерывного автоматического контроля в процессе бурения зенитного угла, азимута и угла установки отклонителя. В дальнейшем опыт разработки системы ЗИС-1 и ряда ее узлов был положен в основу телеметрической системы Забой, где помимо инклинометрических параметров осуществляется контроль за технологическими и геофизическими параметрами. [17]

Телеметрическая система Уровень-1 имеет аварийную сигнализацию, которая осуществляет постоянный контроль всей системы. При возникновении какой-либо неисправности в одном из уровнемеров ( срабатывание конечного выключателя, отключение питания, нарушение функционирования схемы, обрыв или замыкание линии связи с контролируемым пунктом КП-8) на световом табло пункта управления включается лампочка аварийной сигнализации с номером неисправного уровнемера. [18]

Телеметрическая система СТЭ рассчитана на работу при гидростатическом давлении до 80 МПа и температуре окружающей среды до 100 С. [20]

Телеметрическая система электробура позволяет осуществлять непрерывный контроль за ходом бурения скважины по заданному профилю. Допускается поинтервальное применение телеметрической системы для сохранения моторесурса аппаратуры. Показания телеметрической системы легко увязываются по глубине с длиной колонны, так как длина бурильных труб при электробурении строго одинакова. Показания приборов телесистемы необходимо записывать регистрирующими устройствами в процессе подъема каждой свечи. [21]

Телеметрическая система электробура позволяет по проводному каналу связи непрерывно контролировать угол наклона, азимут ствола и угол установки отклоняющей компоновки в процессе бурения. [22]

Телеметрическая система ЭТО-2М [2] предназначена для передачи информации о зенитном угле и направления действия отклонителя забойной компоновки по отношению к апсидальной плоскости скважины по 3-жильному каротажному кабелю. [23]

Телеметрическая система Portel ( Portable telemetry equipment – портативная телеметрическая система) была создана в качестве малогабаритного экономичного телеметрического устройства для передачи информации на относительно короткие расстояния. Выходные данные этой системы, несущие информацию, получаемую от датчика-моста сопротивлений, записываются первым самописцем. На рис. 37.1 и 37.2 представлены блок-схемы передающей и приемной частей соответственно, на рис. 37.3 – фотография передатчика, на рис. 37.4 – фотография приемной станции. На рис. 37.5 показаны другие варианты оформления передатчиков. Выходное напряжение, возникающее при разбалансе, вызывает изменение частоты поднесущей. Все элементы системы питаются от одной батареи. Сигналы, поступающие на приемную станцию, усиливаются по высокой частоте и детектируются. Поднесущая подается затем на преобразователь, формирующий электрический сигнал, пропорциональный разбалансу моста сопротивлений. Соответствующий источник питания поставляет энергию для выполнения этих операций. [25]

Телеметрическая система ЭТО-2М1 предназначена для передачи информации о зенитном угле и направлении действия отклонителя по отношению к апсидальнои плоскости скважины по трехжильному каротажному кабелю. Для контроля азимута применяется совместно с гироскопическим или магнитным инклинометром. Комплектуется немагнитной УБТ диаметром 105 и 168 мм, а также технологической оснасткой для проложения и защиты кабеля с наружной стороны бурильного инструмента. Наземная аппаратура имеет цифровое и аналоговое ( для контроля за малейшими изменениями в поведении КНБК – стрелочные приборы) отображение информации. [26]

Телеметрическая система СТЭ служит для измерения в процессе бурения угла наклона скважины, азимута и положения отклонителя. [27]

Телеметрическая система СТЭ рассчитана на работу при гидростатическом давлении до 80 МПа и температуре окружающей среды до 100 С. [28]

Телеметрическая система СТЭ рассчитана на работу при гидростатическом давлении до 80 МПа и температуре окружающей среды до 100 С. [30]

Страницы: 1 2 3 4

www.ngpedia.ru

Телеметрия — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Телеметрия, телеизмерение (от др.-греч. τῆλε «далеко» + μέτρεω — «измеряю») — получение информации о значениях измеряемых параметров (напряжения, тока, давления, температуры и т. п.) контролируемых и управляемых объектов методами и средствами телемеханики^[1]. Термин образован от греческих корней «теле» — «удалённый» и «метрон» — «измерение». Хотя сам термин в большинстве случаев относится к механизмам беспроводной передачи информации (например, используя радио или инфракрасные системы) он также заключает в себе данные, передаваемые с помощью других средств массовой коммуникации, таких как телефонные или компьютерные сети, оптическое волокно или другие типы проводной связи.

Для сбора данных обычно используют либо датчики телеметрии (с возможностью работы в телеметрических системах, то есть специальным встроенным модулем связи), либо устройства связи с объектом, к которым подключаются обычные датчики.
В телевидении и видеонаблюдении встречается другое понимание слова «телеметрия»^[2] — дистанционное управление.

В качестве среды передачи данных используются как беспроводные (радио, GSM/GPRS, ZigBee, WiFi, WiMax, LTE), так и проводные (телефонные, ISDN, xDSL, компьютерные) сети (электрические или оптические).

Сущность телеизмерения заключается в том, что измеряемая величина, предварительно преобразованная в ток или напряжение, дополнительно преобразовывается в сигнал, который затем передается по каналу связи. Таким образом, передается не сама измеряемая величина, а эквивалентный ей сигнал, параметры которого выбирают так, чтобы искажения при передаче были минимальными^[3].

История

Передача информации по проводам берёт своё начало в 19-м столетии. Одна из первых линий передачи была создана в 1845 между Зимним дворцом российского императора и штабами армий. В 1874 французские инженеры установили систему датчиков определения погоды и глубины снега на Монблане, передающей информацию в режиме реального времени в Париж. В 1901 американский изобретатель Михалик запатентовал сельсин, индукционную машину для попеременной передачи синхронизированной информации на расстоянии. В 1906 был построен ряд сейсмических станций, связанных телеметрической связью с Пулковской обсерваторией. В 1912 Эдисон разработал телеметрическую систему для мониторинга подключаемых нагрузок к электросети. При постройке Панамского канала (законченной в 1913—1914) массово использовались телеметрические системы для мониторинга шлюзов и уровней воды..^[4]
Беспроводная телеметрия начала применяться в радиозондах, разработанных независимо друг от друга Робертом Бюро во Франции и Павлом Молчановым в России. Система Молчанова измеряла температуру и давления и преобразовывала результаты в беспроводной код Морзе.
В немецкой ракете Второй мировой войны Фау-2 использовалась система передачи примитивных многократных радиосигналов под названием «Мессина» для получения информации о параметрах ракеты, но эта система была столь ненадёжной, что Вернер фон Браун однажды заявил, что было бы эффективнее следить за ракетой в бинокль. Как в СССР, так и в США на смену системе «Мессина» быстро пришли более совершенные системы, основанные на импульсно-позиционной модуляции.^[5]
В ранних советских телеметрических системах (ракетных и космических), разработанных в конце 1940-х, использовалась как импульсно-позиционная модуляция (например в телеметрической системе Трал, разработанной в ОКБ МЭИ), так и полосно-импульсная модуляция (например в системе RTS-5 разработанной в НИИ-885). В ранних американских разработках также использовались подобные системы, но позднее они были заменены на системы с импульсно-кодовой модуляцией (например, в космическом аппарате для исследования Марса «Маринер-4»). В поздних советских межпланетных аппаратах использовались избыточные радиосистемы, осуществляющие телеметрическую передачу с импульсно-кодовой модуляцией в дециметровом диапазоне и с импульсно-позиционной модуляцией в сантиметровом диапазоне.^[6]

Классификация телеизмерений

Различают телеизмерение по вызову и по выбору, текущих и интегральных значений^[3]:

Телеизмерение по вызову – телеизмерение по команде, посылаемой с пункта управления на контролируемый пункт и вызывающей подключение на контролируемом пункте передающих устройств, а на пункте управления – соответствующих приемных устройств. Телеизмерение по вызову позволяет использовать один канал связи для поочередного наблюдения за многими объектами телеизмерения. Диспетчер с помощью отдельной системы телеуправления может подключать к каналу связи объект телеизмерения. На пункте управления показания можно наблюдать на общем выходном приборе. Если показания имеют различные шкалы, то измеряемые величины подключаются к разным приборам. При телеизмерении по вызову можно применять автоматический опрос объектов циклически по заданной программе^[3].
Телеизмерение по выбору – телеизмерение путём подключения к устройствам пункта управления соответствующих приемных приборов при постоянно подключенных передающих устройствах на контролируемом пункте^[3].
Телеизмерение текущих параметров – получение информации о значении измеряемого параметра в момент опроса устройством телемеханики^[3].
Телеизмерение интегральных значений – получение информации об интегральных значениях измеряемых величин, проинтегрированных по заданному параметру, например времени, в месте передачи^[3].

Применение

Телеметрия нашла своё применение в следующих областях:

узлы магистральных линий связи;
сельское хозяйство.

Большинство видов деятельности, связанных с благополучным состоянием сельскохозяйственных культур и получения хороших урожаев, зависит от своевременного предоставления данных о состоянии погоды и почвы. Таким образом, беспроводные метеостанции играют важную роль в профилактике заболеваний и соразмерном орошении. Эти метеостанции передают на базовую станцию информацию о важных параметрах, необходимых для принятия решений: о температуре и относительной влажности воздуха, выпадении осадков и влажности листвы (для построения моделей профилактики заболеваний), солнечной радиации, скорости ветра (для расчёта испарения) и для увлажнённости почвы, посредством чего оценивается проникание воды в почву к корням растений, что необходимо для принятия решений об орошении.
Поскольку местные микроклиматы могут существенно различаться, такую информацию необходимо получать буквально прямо от сельскохозяйственных культур. Обычно станции мониторинга передают данные, используя наземное радио, хотя время от времени используются и спутниковые системы. Также используются солнечные батареи для обеспечения энергонезависимости станций от местной инфраструктуры.

водоснабжение и водоотведение

Телеметрия стала существенным подспорьем в водопользовании, она применяется при оценке качества воды и измерения показателей потока. Телеметрия в основном применяется в автоматических водосчётчиках, мониторинге подводных вод, определении утечек в распределительных трубопроводах. Данные получаются практически в реальном времени и позволяют незамедлительно реагировать на происшествия.

Системы телеметрии (удаленного мониторинга) для торговых автоматов получают широкое применение. М2М модемы устанавливаются в каждый торговый автомат, а данные передаются в Программу мониторинга. Системы мониторинга используют стандартные протоколы (EXE, MDB) и работает с широким модельным рядом торговых автоматов. Подключение происходит через автомат или монетоприемник.Система работает как с кофейными, так и снековыми автоматами. На основании полученной информации компания может:

Уменьшить простои автоматов
Оптимизировать график посещения торговых автоматов
Контролировать вендерменов (предотвращать хищения товаров и денег)
Своевременно обслуживая автоматы, увеличить срок их работы
Планировать закупки, продажи.

Телеметрия (биотелеметрия) также используется для наблюдения за пациентами, находящимися под угрозой возникновения патологической сердечной деятельности, в основном пребывающих в кардиологических диспансерах. К таким пациентам подключаются измерительные, записывающие и передающие устройства. Зарегистрированные данные могут быть использованы врачами в диагностике состояния пациента. Благодаря функциям сигнала тревоги медицинские сёстры могут быть оповещены при возникновении резких обострений или опасных состояний для пациента.
Также есть система доступная для применения операционными медсёстрами для наблюдения за состоянием, в котором состояния сердца могут быть исключены. Или для наблюдения за реакцией организма на медикаментозное лечение такими антиаритмическим препаратами как дигоксин.

Телеметрия используется в медицине разведки для негласного получения информации о параметрах, характеризующих функциональное состояние и здоровье сотрудника. С этой целью разработаны и внедрены малогабаритные радиометрические устройства, способные записывать магнитокардиограммы (т.е. характеристики деятельности сердца), магнитоэнцефалограммы (мозга), магнитомиограммы (мышц, гладкой мускулатуры кишечника). Эти сведения в автоматическом режиме передаются в ситуационный центр врачам группы, обслуживающей сотрудника разведслужбы.

оборона и космос

Телеметрия — доступная технология для больших сложных систем, таких как ракеты, реакторы (Reactor pressure vessel), космические аппараты, нефтяные платформы и химические заводы, поскольку она позволяет осуществлять автоматическое наблюдение, тревожную сигнализацию, запись и сохранение данных, необходимых для безопасных, эффективных действий. Такие космические агентства как НАСА, ЕКА и другие используют телеметрические/ телеуправляемые системы для сбора данных с действующих космических аппаратов и спутников.
Телеметрия жизненно важна в развитии ракет, спутников и авиации, поскольку данные системы могут быть уничтожены после или во время проведения теста. Инженерам нужна информация о критичных параметрах для анализа (и улучшения). Без применения телеметрии такого рода данные часто оказываются недоступными.

Телеметрия была жизненно важным источником о тестировании советских ракет для британской и американской разведок. Для этой цели США содержали пост прослушивания в Иране. В конечном итоге Советы раскрыли данную разведывательную деятельность американцев по сбору и расшифровке телеметрических сигналов о тестировании ракет. СССР с кораблей в Кардиганском заливе прослушивал сигналы при испытаниях британских ракет, проводимых там.

ракетная техника

В ракетной технике телеметрическое оборудование становится неотъемлемой частью оборудования ракет, использующихся при наблюдении за процессом ракетного запуска, для получения информации о параметрах внешней среды (температуры, ускорений, вибраций) о энергоснабжении, точном выравнивании антенны и (на длинных дистанциях, например при космическом полёте) о времени распространения сигнала.

авто- и мотоспорт

Телеметрия является ключевым фактором в современном автоспорте. Инженеры могут обрабатывать огромное количество данных, собираемых в ходе пробного заезда и использовать их для соответствующей модернизации автомобиля и достижении при этом оптимальных свойств. Системы, использующиеся в таких сериях гонок как Формула-1, настолько продвинулись, что позволяют высчитать возможное время прохождения круга и это то что ожидает пилот. Некоторые примеры необходимых измерений включают ускорения (силы тяготения) по трём осям, графики температур, скорость вращения колёс и смещение подвески. В Формуле-1 также записываются действия пилота, что позволяет команде оценить его производительность и при несчастном случае Международная автомобильная федерация может определить или исключить роль ошибки пилота как возможный случай.
В дополнение существуют некоторые серии, где реализуется идея «двухпутевой телеметрии». Идея предполагает, что инженеры имеют возможность обновлять калибровки в режиме реального времени, когда автомобиль проходит трассу. В Формуле 1 двухпутевая телеметрия появилась в начале 90-х годов (ТАГ электроникс) и реализовывалась через дисплей сообщений на приборном щитке, сообщения на котором команда могла обновлять. Его развитие продолжалось до мая 2001, когда впервые было получено разрешение устанавливать данную систему на автомобилях. С 2002 команды уже могли изменять режимы работы двигателя и отключать отдельные моторные датчики с пит-уолл, когда машина находилась на трассе. Начиная с сезона 2003 года двухпутевая телеметрия была запрещена в Формуле-1, однако данная технология всё ещё продолжает существовать и в конечно итоге находит своё применение в других видах гоночных или дорожных автомобилей.

На фабриках, стройках и в домах проводится наблюдение во множестве местоположений за энергопотреблением таких систем как климат-контроль вместе со связанными параметрами (например температурой) при помощи беспроводной телеметрии на одну центральную точку. Информация собирается и обрабатывается, позволяя принимать наиболее разумные решения касающиеся наиболее эффективных путей использования энергии. Такие системы также позволяют осуществлять профилактическое техническое обслуживание.

Телеметрия используется для изучения дикой природы, в частности для наблюдения за видами, находящимися под угрозой на индивидуальном уровне. Подопытные животные могут быть оснащены инструментарием, начиная от простых бирок и заканчивая камерами, пакетами GPS и передатчиками для обеспечения информацией учёных и управляющих.
Телеметрия используется в гидроакустических оценках рыбы, которые традиционно используются при мобильных обследований с лодок для оценки биомассы рыб и пространственного распределения. И наоборот есть техническое оборудование, размещаемое в стационарных местах, оно использует стационарные преобразователи для контроля прохождения рыбы. Хотя первые серьёзные попытки количественно оценить биомассу рыб были проведены в 1960-х годов, основные достижения в области оборудования и технологий произошли на плотинах гидроэлектростанций в 1980-х. Оценки прохождения рыбы проводятся 24 часа в сутки в течение года, определяется скорость прохождения рыбы, её размер, пространственное и временное распределение.
В 1970 была изобретена двухлучевая техника, позволяющая прямую оценку размера рыбы на месте её нахождения посредством сопротивления цели. Первая переносная расщеплено-лучевая гидроакустическая система была разработана HTI в 1971 и обеспечивала более аккуратные и менее вариабельные оценки сопротивления цели в виде рыбы, чем двухлучевой метод. Система также позволяла отслеживать путь рыбы на 3D, можно было проследить путь движения каждой рыбы и общую направленность движения.
Эта функция оказалась важной для оценки захваченных рыба в воде, утечки, а также для изучения мигрирующих рыб в реках. Эта функция оказалась важной для оценок перемещений рыбы в завихрениях водяного течения, также как и для изучения миграций рыб в реках. В последние 35 лет по всему миру используются десятки тысяч мобильных или стационарных аппаратов гидроакустической оценки.

Розничная торговля

В 2005 на семинаре в Лас-Вегасе было отмечено, что введение телеметрического оборудования, позволяющего торговым автоматам передавать информацию о продажах и учёте маршрутным грузовикам или в штабы. Эта информация может быть использована для разнообразных целей, таких как сообщение водителю перед поездкой какие пункты должны быть пополнены, что отменяет необходимость первой проверочной поездки перед проведением внутренней инвентаризации.
Торговцы начинают использовать бирки RFID для проведения учёта и предотвращения краж товаров. Большинство из данных бирок пассивно читаются считывающими устройствами RFID (например у кассы), но активные RFID могут периодически передавать информацию посредством телеметрии на базовую станцию.

Правоохранительная деятельность

Телеметрическое оборудование полезно в правоохранительной деятельности для отслеживания людей и надзором за имуществом. Осужденные в период испытания после досрочного освобождения могут носить браслет на лодыжке, устройство которого может предупреждать власти о нарушении преступником условий своего освобождения, таких как отступление от установленных границ или посещение неразрешённых мест. Телеметрическое оборудование даёт возможность применить идею «машин-ловушек». Правоохранительные органы могут оснащать машины камерами и следящим оборудованием и оставлять машины в тех местах, где ожидается их угон. После угона телеметрическое оборудование передаёт информацию о местоположении транспортного средства и сотрудники правоохранительных органов могут заглушить мотор и запереть двери после остановки его выехавшими на вызов полицейскими.

Передача и обработка данных в системах телеметрии

К:Википедия:Статьи без источников (тип: не указан)

Для сбора и передачи информации в системах телеметрии могут использоваться как последовательные протоколы RS-232, RS-485, CAN, так и различные сетевые протоколы TCP/IP, Ethernet. Последние обычно называются системы телеметрического IP-мониторинга объектов, но термин ещё не устоялся. В технике часто применяется термин IP-мониторинг для программного мониторинга компьютерных сетей, в то же время термин IP-мониторинг применяется для обозначения систем наблюдения, видеонаблюдения и управления, телеметрического контроля по IP за объектами. Возможно со временем, эти два близких понятия сведутся в один класс. В последнее время (около середины 2000 годов) для облегчения инсталляции, обеспечения многофункциональности, интеграции с другими системами в телеметрии применяются компьютеры, различные серверы и микропроцессорные системы, имеющие в основе переплетение различных протоколов, встроенные средства переработки и отображения информации, часто имеющие кольцевые базы данных, а также и возможности мультизонального сбора информации с многочисленных датчиков, разбросанных зачастую вне физических пределов самих систем, либо и вовсе на другой стороне земного шара, к примеру различные беспроводные датчики, IP датчики и тд.

Международные стандарты

Как и в других телекоммуникационных областях существуют международные стандарты, установленные такими организациями как CCSDS^{[~ 1]} и IRIG^{[~ 2]} для телеметрического оборудования и программного обеспечения.

Напишите отзыв о статье “Телеметрия”

Примечания

↑ ГОСТ 26.005-82. Телекоммуникации. Аудио и видеотехника. Термины и определения. Часть 1. // Москва. Стандартинфом. 2005. 10 с.
↑ [secuteck.ru/articles2/dvr/glossary Глоссарий]
↑ ¹ ² ³ ⁴ ⁵ ⁶ Сорока Н.И., Кривинченко Г.А. Телемеханика: Конспект лекций для студентов специальности “Автоматическое управление в технических системах”. Ч.I: Сообщения и сигналы. Мн.: БГУИР, 2000.-133 с.
↑ Mayo-Wells, «The Origins of Space Telemetry», Technology and Culture, 1963
↑ Joachim & Muehlner, «Trends in Missile and Space Radio Telemetry» declassified Lockheed report
↑ Molotov E.L., Nazemnye Radiotekhnicheskie Sistemy Upravleniya Kosmicheskiymi Apparatami

См. также

Ссылки

[kazanets.narod.ru/SCADAIntro.htm Образовательный сайт об АСУ ТП.] Архитектура диспетчерских систем класса SCADA
[www.wireless-e.ru/assets/files/pdf/2010_04_36.pdf Дианов И., Яманов А. Комплексные решения по GPRS-связи в системах промышленной автоматизации и диспетчеризации // «Беспроводные технологии». – 2010. – №4. – с. 36-40. – ISSN 2079-9233]

Отрывок, характеризующий Телеметрия

– Натали?!
«Я ничего не понимаю, мне нечего говорить», сказал ее взгляд.
Горячие губы прижались к ее губам и в ту же минуту она почувствовала себя опять свободною, и в комнате послышался шум шагов и платья Элен. Наташа оглянулась на Элен, потом, красная и дрожащая, взглянула на него испуганно вопросительно и пошла к двери.
– Un mot, un seul, au nom de Dieu, [Одно слово, только одно, ради Бога,] – говорил Анатоль.
Она остановилась. Ей так нужно было, чтобы он сказал это слово, которое бы объяснило ей то, что случилось и на которое она бы ему ответила.
– Nathalie, un mot, un seul, – всё повторял он, видимо не зная, что сказать и повторял его до тех пор, пока к ним подошла Элен.
Элен вместе с Наташей опять вышла в гостиную. Не оставшись ужинать, Ростовы уехали.
Вернувшись домой, Наташа не спала всю ночь: ее мучил неразрешимый вопрос, кого она любила, Анатоля или князя Андрея. Князя Андрея она любила – она помнила ясно, как сильно она любила его. Но Анатоля она любила тоже, это было несомненно. «Иначе, разве бы всё это могло быть?» думала она. «Ежели я могла после этого, прощаясь с ним, улыбкой ответить на его улыбку, ежели я могла допустить до этого, то значит, что я с первой минуты полюбила его. Значит, он добр, благороден и прекрасен, и нельзя было не полюбить его. Что же мне делать, когда я люблю его и люблю другого?» говорила она себе, не находя ответов на эти страшные вопросы.

Пришло утро с его заботами и суетой. Все встали, задвигались, заговорили, опять пришли модистки, опять вышла Марья Дмитриевна и позвали к чаю. Наташа широко раскрытыми глазами, как будто она хотела перехватить всякий устремленный на нее взгляд, беспокойно оглядывалась на всех и старалась казаться такою же, какою она была всегда.
После завтрака Марья Дмитриевна (это было лучшее время ее), сев на свое кресло, подозвала к себе Наташу и старого графа.
– Ну с, друзья мои, теперь я всё дело обдумала и вот вам мой совет, – начала она. – Вчера, как вы знаете, была я у князя Николая; ну с и поговорила с ним…. Он кричать вздумал. Да меня не перекричишь! Я всё ему выпела!
– Да что же он? – спросил граф.
– Он то что? сумасброд… слышать не хочет; ну, да что говорить, и так мы бедную девочку измучили, – сказала Марья Дмитриевна. – А совет мой вам, чтобы дела покончить и ехать домой, в Отрадное… и там ждать…
– Ах, нет! – вскрикнула Наташа.
– Нет, ехать, – сказала Марья Дмитриевна. – И там ждать. – Если жених теперь сюда приедет – без ссоры не обойдется, а он тут один на один с стариком всё переговорит и потом к вам приедет.
Илья Андреич одобрил это предложение, тотчас поняв всю разумность его. Ежели старик смягчится, то тем лучше будет приехать к нему в Москву или Лысые Горы, уже после; если нет, то венчаться против его воли можно будет только в Отрадном.
– И истинная правда, – сказал он. – Я и жалею, что к нему ездил и ее возил, – сказал старый граф.
– Нет, чего ж жалеть? Бывши здесь, нельзя было не сделать почтения. Ну, а не хочет, его дело, – сказала Марья Дмитриевна, что то отыскивая в ридикюле. – Да и приданое готово, чего вам еще ждать; а что не готово, я вам перешлю. Хоть и жалко мне вас, а лучше с Богом поезжайте. – Найдя в ридикюле то, что она искала, она передала Наташе. Это было письмо от княжны Марьи. – Тебе пишет. Как мучается, бедняжка! Она боится, чтобы ты не подумала, что она тебя не любит.
– Да она и не любит меня, – сказала Наташа.
– Вздор, не говори, – крикнула Марья Дмитриевна.
– Никому не поверю; я знаю, что не любит, – смело сказала Наташа, взяв письмо, и в лице ее выразилась сухая и злобная решительность, заставившая Марью Дмитриевну пристальнее посмотреть на нее и нахмуриться.
– Ты, матушка, так не отвечай, – сказала она. – Что я говорю, то правда. Напиши ответ.
Наташа не отвечала и пошла в свою комнату читать письмо княжны Марьи.
Княжна Марья писала, что она была в отчаянии от происшедшего между ними недоразумения. Какие бы ни были чувства ее отца, писала княжна Марья, она просила Наташу верить, что она не могла не любить ее как ту, которую выбрал ее брат, для счастия которого она всем готова была пожертвовать.
«Впрочем, писала она, не думайте, чтобы отец мой был дурно расположен к вам. Он больной и старый человек, которого надо извинять; но он добр, великодушен и будет любить ту, которая сделает счастье его сына». Княжна Марья просила далее, чтобы Наташа назначила время, когда она может опять увидеться с ней.
Прочтя письмо, Наташа села к письменному столу, чтобы написать ответ: «Chere princesse», [Дорогая княжна,] быстро, механически написала она и остановилась. «Что ж дальше могла написать она после всего того, что было вчера? Да, да, всё это было, и теперь уж всё другое», думала она, сидя над начатым письмом. «Надо отказать ему? Неужели надо? Это ужасно!»… И чтоб не думать этих страшных мыслей, она пошла к Соне и с ней вместе стала разбирать узоры.
После обеда Наташа ушла в свою комнату, и опять взяла письмо княжны Марьи. – «Неужели всё уже кончено? подумала она. Неужели так скоро всё это случилось и уничтожило всё прежнее»! Она во всей прежней силе вспоминала свою любовь к князю Андрею и вместе с тем чувствовала, что любила Курагина. Она живо представляла себя женою князя Андрея, представляла себе столько раз повторенную ее воображением картину счастия с ним и вместе с тем, разгораясь от волнения, представляла себе все подробности своего вчерашнего свидания с Анатолем.
«Отчего же бы это не могло быть вместе? иногда, в совершенном затмении, думала она. Тогда только я бы была совсем счастлива, а теперь я должна выбрать и ни без одного из обоих я не могу быть счастлива. Одно, думала она, сказать то, что было князю Андрею или скрыть – одинаково невозможно. А с этим ничего не испорчено. Но неужели расстаться навсегда с этим счастьем любви князя Андрея, которым я жила так долго?»
– Барышня, – шопотом с таинственным видом сказала девушка, входя в комнату. – Мне один человек велел передать. Девушка подала письмо. – Только ради Христа, – говорила еще девушка, когда Наташа, не думая, механическим движением сломала печать и читала любовное письмо Анатоля, из которого она, не понимая ни слова, понимала только одно – что это письмо было от него, от того человека, которого она любит. «Да она любит, иначе разве могло бы случиться то, что случилось? Разве могло бы быть в ее руке любовное письмо от него?»
Трясущимися руками Наташа держала это страстное, любовное письмо, сочиненное для Анатоля Долоховым, и, читая его, находила в нем отголоски всего того, что ей казалось, она сама чувствовала.
«Со вчерашнего вечера участь моя решена: быть любимым вами или умереть. Мне нет другого выхода», – начиналось письмо. Потом он писал, что знает про то, что родные ее не отдадут ее ему, Анатолю, что на это есть тайные причины, которые он ей одной может открыть, но что ежели она его любит, то ей стоит сказать это слово да , и никакие силы людские не помешают их блаженству. Любовь победит всё. Он похитит и увезет ее на край света.
«Да, да, я люблю его!» думала Наташа, перечитывая в двадцатый раз письмо и отыскивая какой то особенный глубокий смысл в каждом его слове.
В этот вечер Марья Дмитриевна ехала к Архаровым и предложила барышням ехать с нею. Наташа под предлогом головной боли осталась дома.

Вернувшись поздно вечером, Соня вошла в комнату Наташи и, к удивлению своему, нашла ее не раздетою, спящею на диване. На столе подле нее лежало открытое письмо Анатоля. Соня взяла письмо и стала читать его.
Она читала и взглядывала на спящую Наташу, на лице ее отыскивая объяснения того, что она читала, и не находила его. Лицо было тихое, кроткое и счастливое. Схватившись за грудь, чтобы не задохнуться, Соня, бледная и дрожащая от страха и волнения, села на кресло и залилась слезами.
«Как я не видала ничего? Как могло это зайти так далеко? Неужели она разлюбила князя Андрея? И как могла она допустить до этого Курагина? Он обманщик и злодей, это ясно. Что будет с Nicolas, с милым, благородным Nicolas, когда он узнает про это? Так вот что значило ее взволнованное, решительное и неестественное лицо третьего дня, и вчера, и нынче, думала Соня; но не может быть, чтобы она любила его! Вероятно, не зная от кого, она распечатала это письмо. Вероятно, она оскорблена. Она не может этого сделать!»
Соня утерла слезы и подошла к Наташе, опять вглядываясь в ее лицо.
– Наташа! – сказала она чуть слышно.
Наташа проснулась и увидала Соню.
– А, вернулась?
И с решительностью и нежностью, которая бывает в минуты пробуждения, она обняла подругу, но заметив смущение на лице Сони, лицо Наташи выразило смущение и подозрительность.
– Соня, ты прочла письмо? – сказала она.
– Да, – тихо сказала Соня.
Наташа восторженно улыбнулась.
– Нет, Соня, я не могу больше! – сказала она. – Я не могу больше скрывать от тебя. Ты знаешь, мы любим друг друга!… Соня, голубчик, он пишет… Соня…
Соня, как бы не веря своим ушам, смотрела во все глаза на Наташу.
– А Болконский? – сказала она.
– Ах, Соня, ах коли бы ты могла знать, как я счастлива! – сказала Наташа. – Ты не знаешь, что такое любовь…
– Но, Наташа, неужели то всё кончено?
Наташа большими, открытыми глазами смотрела на Соню, как будто не понимая ее вопроса.
– Что ж, ты отказываешь князю Андрею? – сказала Соня.
– Ах, ты ничего не понимаешь, ты не говори глупости, ты слушай, – с мгновенной досадой сказала Наташа.
– Нет, я не могу этому верить, – повторила Соня. – Я не понимаю. Как же ты год целый любила одного человека и вдруг… Ведь ты только три раза видела его. Наташа, я тебе не верю, ты шалишь. В три дня забыть всё и так…
– Три дня, – сказала Наташа. – Мне кажется, я сто лет люблю его. Мне кажется, что я никого никогда не любила прежде его. Ты этого не можешь понять. Соня, постой, садись тут. – Наташа обняла и поцеловала ее.
– Мне говорили, что это бывает и ты верно слышала, но я теперь только испытала эту любовь. Это не то, что прежде. Как только я увидала его, я почувствовала, что он мой властелин, и я раба его, и что я не могу не любить его. Да, раба! Что он мне велит, то я и сделаю. Ты не понимаешь этого. Что ж мне делать? Что ж мне делать, Соня? – говорила Наташа с счастливым и испуганным лицом.
– Но ты подумай, что ты делаешь, – говорила Соня, – я не могу этого так оставить. Эти тайные письма… Как ты могла его допустить до этого? – говорила она с ужасом и с отвращением, которое она с трудом скрывала.
– Я тебе говорила, – отвечала Наташа, – что у меня нет воли, как ты не понимаешь этого: я его люблю!
– Так я не допущу до этого, я расскажу, – с прорвавшимися слезами вскрикнула Соня.
– Что ты, ради Бога… Ежели ты расскажешь, ты мой враг, – заговорила Наташа. – Ты хочешь моего несчастия, ты хочешь, чтоб нас разлучили…
Увидав этот страх Наташи, Соня заплакала слезами стыда и жалости за свою подругу.
– Но что было между вами? – спросила она. – Что он говорил тебе? Зачем он не ездит в дом?
Наташа не отвечала на ее вопрос.
– Ради Бога, Соня, никому не говори, не мучай меня, – упрашивала Наташа. – Ты помни, что нельзя вмешиваться в такие дела. Я тебе открыла…
– Но зачем эти тайны! Отчего же он не ездит в дом? – спрашивала Соня. – Отчего он прямо не ищет твоей руки? Ведь князь Андрей дал тебе полную свободу, ежели уж так; но я не верю этому. Наташа, ты подумала, какие могут быть тайные причины ?
Наташа удивленными глазами смотрела на Соню. Видно, ей самой в первый раз представлялся этот вопрос и она не знала, что отвечать на него.
– Какие причины, не знаю. Но стало быть есть причины!
Соня вздохнула и недоверчиво покачала головой.
– Ежели бы были причины… – начала она. Но Наташа угадывая ее сомнение, испуганно перебила ее.
– Соня, нельзя сомневаться в нем, нельзя, нельзя, ты понимаешь ли? – прокричала она.
– Любит ли он тебя?
– Любит ли? – повторила Наташа с улыбкой сожаления о непонятливости своей подруги. – Ведь ты прочла письмо, ты видела его?
– Но если он неблагородный человек?
– Он!… неблагородный человек? Коли бы ты знала! – говорила Наташа.
– Если он благородный человек, то он или должен объявить свое намерение, или перестать видеться с тобой; и ежели ты не хочешь этого сделать, то я сделаю это, я напишу ему, я скажу папа, – решительно сказала Соня.
– Да я жить не могу без него! – закричала Наташа.
– Наташа, я не понимаю тебя. И что ты говоришь! Вспомни об отце, о Nicolas.
– Мне никого не нужно, я никого не люблю, кроме его. Как ты смеешь говорить, что он неблагороден? Ты разве не знаешь, что я его люблю? – кричала Наташа. – Соня, уйди, я не хочу с тобой ссориться, уйди, ради Бога уйди: ты видишь, как я мучаюсь, – злобно кричала Наташа сдержанно раздраженным и отчаянным голосом. Соня разрыдалась и выбежала из комнаты.
Наташа подошла к столу и, не думав ни минуты, написала тот ответ княжне Марье, который она не могла написать целое утро. В письме этом она коротко писала княжне Марье, что все недоразуменья их кончены, что, пользуясь великодушием князя Андрея, который уезжая дал ей свободу, она просит ее забыть всё и простить ее ежели она перед нею виновата, но что она не может быть его женой. Всё это ей казалось так легко, просто и ясно в эту минуту.

В пятницу Ростовы должны были ехать в деревню, а граф в среду поехал с покупщиком в свою подмосковную.
В день отъезда графа, Соня с Наташей были званы на большой обед к Карагиным, и Марья Дмитриевна повезла их. На обеде этом Наташа опять встретилась с Анатолем, и Соня заметила, что Наташа говорила с ним что то, желая не быть услышанной, и всё время обеда была еще более взволнована, чем прежде. Когда они вернулись домой, Наташа начала первая с Соней то объяснение, которого ждала ее подруга.
– Вот ты, Соня, говорила разные глупости про него, – начала Наташа кротким голосом, тем голосом, которым говорят дети, когда хотят, чтобы их похвалили. – Мы объяснились с ним нынче.
– Ну, что же, что? Ну что ж он сказал? Наташа, как я рада, что ты не сердишься на меня. Говори мне всё, всю правду. Что же он сказал?
Наташа задумалась.
– Ах Соня, если бы ты знала его так, как я! Он сказал… Он спрашивал меня о том, как я обещала Болконскому. Он обрадовался, что от меня зависит отказать ему.
Соня грустно вздохнула.
– Но ведь ты не отказала Болконскому, – сказала она.
– А может быть я и отказала! Может быть с Болконским всё кончено. Почему ты думаешь про меня так дурно?
– Я ничего не думаю, я только не понимаю этого…
– Подожди, Соня, ты всё поймешь. Увидишь, какой он человек. Ты не думай дурное ни про меня, ни про него.
– Я ни про кого не думаю дурное: я всех люблю и всех жалею. Но что же мне делать?
Соня не сдавалась на нежный тон, с которым к ней обращалась Наташа. Чем размягченнее и искательнее было выражение лица Наташи, тем серьезнее и строже было лицо Сони.
– Наташа, – сказала она, – ты просила меня не говорить с тобой, я и не говорила, теперь ты сама начала. Наташа, я не верю ему. Зачем эта тайна?
– Опять, опять! – перебила Наташа.
– Наташа, я боюсь за тебя.
– Чего бояться?
– Я боюсь, что ты погубишь себя, – решительно сказала Соня, сама испугавшись того что она сказала.
Лицо Наташи опять выразило злобу.
– И погублю, погублю, как можно скорее погублю себя. Не ваше дело. Не вам, а мне дурно будет. Оставь, оставь меня. Я ненавижу тебя.
– Наташа! – испуганно взывала Соня.
– Ненавижу, ненавижу! И ты мой враг навсегда!
Наташа выбежала из комнаты.
Наташа не говорила больше с Соней и избегала ее. С тем же выражением взволнованного удивления и преступности она ходила по комнатам, принимаясь то за то, то за другое занятие и тотчас же бросая их.
Как это ни тяжело было для Сони, но она, не спуская глаз, следила за своей подругой.
Накануне того дня, в который должен был вернуться граф, Соня заметила, что Наташа сидела всё утро у окна гостиной, как будто ожидая чего то и что она сделала какой то знак проехавшему военному, которого Соня приняла за Анатоля.
Соня стала еще внимательнее наблюдать свою подругу и заметила, что Наташа была всё время обеда и вечер в странном и неестественном состоянии (отвечала невпопад на делаемые ей вопросы, начинала и не доканчивала фразы, всему смеялась).
После чая Соня увидала робеющую горничную девушку, выжидавшую ее у двери Наташи. Она пропустила ее и, подслушав у двери, узнала, что опять было передано письмо. И вдруг Соне стало ясно, что у Наташи был какой нибудь страшный план на нынешний вечер. Соня постучалась к ней. Наташа не пустила ее.
«Она убежит с ним! думала Соня. Она на всё способна. Нынче в лице ее было что то особенно жалкое и решительное. Она заплакала, прощаясь с дяденькой, вспоминала Соня. Да это верно, она бежит с ним, – но что мне делать?» думала Соня, припоминая теперь те признаки, которые ясно доказывали, почему у Наташи было какое то страшное намерение. «Графа нет. Что мне делать, написать к Курагину, требуя от него объяснения? Но кто велит ему ответить? Писать Пьеру, как просил князь Андрей в случае несчастия?… Но может быть, в самом деле она уже отказала Болконскому (она вчера отослала письмо княжне Марье). Дяденьки нет!» Сказать Марье Дмитриевне, которая так верила в Наташу, Соне казалось ужасно. «Но так или иначе, думала Соня, стоя в темном коридоре: теперь или никогда пришло время доказать, что я помню благодеяния их семейства и люблю Nicolas. Нет, я хоть три ночи не буду спать, а не выйду из этого коридора и силой не пущу ее, и не дам позору обрушиться на их семейство», думала она.

Анатоль последнее время переселился к Долохову. План похищения Ростовой уже несколько дней был обдуман и приготовлен Долоховым, и в тот день, когда Соня, подслушав у двери Наташу, решилась оберегать ее, план этот должен был быть приведен в исполнение. Наташа в десять часов вечера обещала выйти к Курагину на заднее крыльцо. Курагин должен был посадить ее в приготовленную тройку и везти за 60 верст от Москвы в село Каменку, где был приготовлен расстриженный поп, который должен был обвенчать их. В Каменке и была готова подстава, которая должна была вывезти их на Варшавскую дорогу и там на почтовых они должны были скакать за границу.
У Анатоля были и паспорт, и подорожная, и десять тысяч денег, взятые у сестры, и десять тысяч, занятые через посредство Долохова.
Два свидетеля – Хвостиков, бывший приказный, которого употреблял для игры Долохов и Макарин, отставной гусар, добродушный и слабый человек, питавший беспредельную любовь к Курагину – сидели в первой комнате за чаем.
В большом кабинете Долохова, убранном от стен до потолка персидскими коврами, медвежьими шкурами и оружием, сидел Долохов в дорожном бешмете и сапогах перед раскрытым бюро, на котором лежали счеты и пачки денег. Анатоль в расстегнутом мундире ходил из той комнаты, где сидели свидетели, через кабинет в заднюю комнату, где его лакей француз с другими укладывал последние вещи. Долохов считал деньги и записывал.

wiki-org.ru
