Масса двутавра, балки теоретический вес 1 метра погонного (1/мп)

Параметры балки	Длина	Вес метра
Масса двутавра, балки ГОСТ 8239-93
Балка 10	11.7м,12м	9,46 кг/м
Балка 12	11.7м,12м	11,5 кг/м
Балка 14	11.7м,12м	13,7 кг/м
Балка 16	11.7м,12м	15,9 кг/м
Балка 18	11.7м,12м	18,4 кг/м
Балка 20	11.7м,12м	21 кг/м
Балка 27	11.7м,12м	31,5 кг/м
Балка 30	11.7м,12м	36,5 кг/м
Балка 36	11.7м,12м	48,6 кг/м
Балка 45	11.7м,12м	57 кг/м
Вес балки ГОСТ 19425-74
Балка 24М	11.7м,12м	31,5 кг/м
Балка 30М	11.7м,12м	52,2 кг/м
Балка 36М	11.7м,12м	57,9 кг/м
Балка 45М	11.7м,12м	77,6 кг/м
Масса двутавра, балки АСЧМ 20-93
Балка 12Б1	11.7м,12м	8,7 кг/м
Балка 14Б1	11.7м,12м	10,5 кг/м
Балка 16Б1	11.7м,12м	12,7 кг/м
Балка 16Б2	11.7м,12м	15,8 кг/м
Балка 20Б1	11.7м,12м	21,3 кг/м
Балка 25Б1	11.7м,12м	25,7 кг/м
Балка 25Б2	11.7м,12м	29,6 кг/м
Балка 30Б1	11.7м,12м	32 кг/м
Балка 30Б2	11.7м,12м	46,78 кг/м
Балка 35Б1	11.7м,12м	41,4 кг/м
Балка 35Б2	11.7м,12м	49,6 кг/м
Балка 40Б1	11.7м,12м	56,6 кг/м
Балка 40Б2	11.7м,12м	66 кг/м
Балка 45Б1	11.7м,12м	66,2 кг/м
Балка 45Б2	11.7м,12м	76 кг/м
Балка 50Б1	11.7м,12м	72,5 кг/м
Балка 50 Б2	11.7м,12м	83,8 кг/м
Балка 55Б1	11.7м,12м	89 кг/м
Балка 55Б2	11.7м,12м	98,3 кг/м
Балка 60Б1	11.7м,12м	94,6 кг/м
Балка 60 Б2	11.7м,12м	116 кг/м
Балка 20Ш1	11.7м,12м	30,6 кг/м
Балка 20К1	11.7м,12м	41,4 кг/м
Балка 25Ш1	11.7м,12м	44,1 кг/м
Балка 25К1	11.7м,12м	62,6 кг/м
Балка 30Ш1	11.7м,12м	56,8 кг/м
Балка 30К1	11.7м,12м	87 кг/м
Балка 35К1	11.7м,12м	109,1 кг/м
Балка 35Ш1	11.7м,12м	109,1 кг/м
Балка 40 К1	11.7м,12м	153 кг/м
Балка 40Ш1	11.7м,12м	88,6 кг/м
Балка 40Ш2	11.7м,12м	106,7 кг/м
Балка 45 Ш1	11.7м,12м	125 кг/м
Балка 50 Ш1	11.7м,12м	116 кг/м
Балка 50 Ш2	11.7м,12м	140 кг/м
Балка 60 Ш1	11.7м,12м	139 кг/м
Балка 60 Ш2	11.7м,12м	173 кг/м
Балка 70 Ш1	11.7м,12м	168 кг/м
Балка 70 Ш2	11.7м,12м	192 кг/м

ros-met.com

Вес двутавра, таблица расчета веса двутавровой балки

Таблица расчета веса балки двутавровой

Теоретический вес, вес метра погонного балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

Номер двутавра	Размеры, мм				Вес 1 мп, кг	Метров в тонне
	h	b	s	t
10	100	55	4,5	7,2	9,46	105,7
12	120	64	4,8	7,3	11,5	86,96
14	140	73	4,9	7,5	13,7	72,99
16	160	81	5	7,8	15,9	62,89
18	180	90	5,1	8,1	18,4	54,35
20	200	100	5,2	8,4	21	47,62
22	220	110	5,4	8,7	24	41,67
24	240	115	5,6	9,5	27,3	36,63
27	270	125	6	9,8	31,5	31,75
30	300	135	6,5	10,2	36,5	27,4
33	330	140	7	11,2	42,2	23,7
36	360	145	7,5	12,3	48,6	20,58
40	400	155	8,3	13	57	17,54
45	450	160	9	14,2	66,5	15,04
50	500	170	10	15,2	78,5	12,74
55	550	180	11	16,5	92,6	10,8
60	600	190	12	17,8	108	9,26



Теоретический вес, вес метра погонного балки нормальной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм				Вес 1 мп, кг	Метров в тонне
	h	b	s	t
10Б1	117,6	64	3,8	5,1	8,7	114,9
12Б1	120	64	4,4	6,3	10,4	96,2
14Б1	137,4	73	3,8	5,6	10,5	95,2
14Б2	140	73	4,7	6,9	12,9	77,5
16Б1	157	82	4	5,9	12,7	78,7
16Б2	160	82	5	7,4	15,8	63,3
18Б1	177	91	4,3	6,5	15,4	64,9
18Б2	180	91	5,3	8	18,8	53,2
20Б1	200	100	5,6	8,5	22,4	44,6
23Б1	230	110	5,6	9	25,8	38,8
26Б1	258	120	5,8	8,5	28	35,7
26Б2	261	120	6	10	31,2	32,1
30Б1	296	140	5,8	8,5	32,9	30,4
30Б2	299	140	6	10	36,6	27,3
35Б1	346	155	6,2	8,5	38,9	25,7
35Б2	349	155	6,5	10	43,3	23,1
40Б1	392	165	7	9,5	48,1	20,8
40Б2	396	165	7,5	11,5	54,7	18,3
45Б1	443	180	7,8	11	59,8	16,7
45Б2	447	180	8,4	13	67,5	14,8
50Б1	492	200	8,8	12	73	13,7
50Б2	496	200	9,2	14	80,7	12,4
55Б1	543	220	9,5	13,5	89	11,2
55Б2	547	220	10	15,5	97,9	10,2
60Б1	593	230	10,5	15,5	106,2	9,4
60Б2	597	230	11	17,5	115,6	8,7
70Б1	691	260	12	15,5	129,3	7,7
70Б2	697	260	12,5	18,5	144,2	6,9
80Б1	791	280	13,5	17	159,5	6,3
80Б2	798	280	14	20,5	177,9	5,6
90Б1	893	300	15	18,5	194	5,2
90Б2	900	300	15,5	22	213,8	4,7
100Б1	990	320	16	21	230,6	4,3
100Б2	998	320	17	25	258,2	3,9
100Б3	1006	320	18	29	285,7	3,5
100Б4	1013	320	19,5	32,5	314,5	3,2



Теоретический вес, вес метра погонного балки широкополочной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм				Вес 1 мп, кг	Метров в тонне
	h	b	s	t
20Ш1	193	150	6	9	30,6	32,7
23Ш1	226	155	6,5	10	36,2	27,6
26Ш1	251	180	7	10	42,7	23,4
26Ш2	255	180	7,5	12	49,2	20,3
30Ш1	291	200	8	11	53,6	18,7
30Ш2	295	200	8,5	13	61	16,4
30Ш3	299	200	9	15	68,3	14,6
35Ш1	338	250	9,5	12,5	75,1	13,3
35Ш2	341	250	10	14	82,2	12,2
35Ш3	345	250	10,5	16	91,3	11
40Ш1	388	300	9,5	14	96,1	10,4
40Ш2	392	300	11,5	16	111,1	9
40Ш3	396	300	12,5	18	123,4	8,1
50Ш1	484	300	11	15	114,4	8,7
50Ш2	489	300	14,5	17,5	138,7	7,2
50Ш3	495	300	15,5	20,5	156,4	6,4
50Ш4	501	300	16,5	23,5	174,1	5,7
60Ш1	580	320	12	17	142,1	7
60Ш2	587	320	16	20,5	176,9	5,7
60Ш3	595	320	18	24,5	205,5	4,9
60Ш4	603	320	20	28,5	234,2	4,3
70Ш1	683	320	13,5	19	169,9	5,9
70Ш2	691	320	15	23	197,6	5,1
70Ш3	700	320	18	27,5	235,4	4,2
70Ш4	708	320	20,5	31,5	268,1	3,7
70Ш5	718	320	23	36,5	305,9	3,3



Теоретический вес, вес метра погонного балки колонной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм				Вес 1 мп, кг	Метров в тонне
	h	b	s	t
20К1	195	200	6,5	10	41,5	24,1
20К2	198	200	7	11,5	46,9	21,3
23К1	227	240	7	10,5	52,2	19,2
23К2	230	240	8	12	59,5	16,8
26К1	255	260	8	12	65,2	15,3
26К2	258	260	9	13,5	73,2	13,7
26К3	262	260	10	15,5	83,1	12
30К1	296	300	9	13,5	84,8	11,8
30К2	300	300	10	15,5	96,3	10,4
30К3	304	300	11,5	17,5	108,9	9,2
35К1	343	350	10	15	109,7	9,1
35К2	348	350	11	17,5	125,9	7,9
35К3	353	350	13	20	144,5	6,9
40К1	393	400	11	16,5	138	7,2
40К2	400	400	13	20	165,6	6
40К3	409	400	16	24,5	202,3	4,9
40К4	419	400	19	29,5	242,2	4,1
40К5	431	400	23	35,5	291,2	3,4



Вес балки нормальной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм				Вес 1 мп, кг	Метров в тонне
	h	b	s	t
20Б1	200	100	5,5	8	21,3	46,9
25Б1	248	124	5	8	25,7	38,9
25Б2	250	125	6	9	29,6	33,8
30Б1	298	149	5,5	8	32	31,3
30Б2	300	150	6,5	9	36,7	27,2
35Б1	346	174	6	9	41,4	24,2
35Б2	350	175	7	11	49,6	20,2
40Б1	396	199	7	11	56,6	17,7
40Б2	400	200	8	13	66	15,2
45Б1	446	199	8	12	66,2	15,1
45Б2	450	200	9	14	76	13,2
50Б1	492	199	8,8	12	72,5	13,8
50Б2	496	199	9	14	79,5	12,6
55Б1	543	220	9,5	13,5	89	11,2
55Б2	547	220	10	15,5	97,9	10,2
60Б1	596	199	10	15	94,6	10,6
60Б2	600	200	11	17	105,5	9,5



Вес балки широкополочной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм				Вес 1 мп, кг	Метров в тонне
	h	b	s	t
20Ш1	194	150	6	9	30,6	32,7
25Ш1	244	175	7	11	44,1	22,7
30Ш1	294	200	8	12	56,8	17,6
30Ш2	300	201	9	15	68,6	14,6
35Ш1	334	249	8	11	65,3	15,3
35Ш2	340	250	9	14	79,7	12,5
40Ш1	383	299	9,5	12,5	88,6	11,3
40Ш2	390	300	10	16	106,7	9,4
45Ш1	440	300	11	18	123,5	8,1
50Ш1	482	300	11	15	114,2	8,8
50Ш2	487	300	14,5	17,5	138,4	7,2
50Ш3	493	300	15,5	20,5	156,1	6,4
50Ш4	499	300	16,5	23,5	173,4	5,8



Вес балки колонной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм				Вес 1 мп, кг	Метров в тонне
	h	b	s	t
20К1	196	199	6,5	10	41,4	24,2
20К2	200	200	8	12	49,9	20
25К1	246	249	8	12	62,6	16
25К2	250	250	9	14	72,4	13,8
25К3	253	251	10	15,5	80,2	12,5
30К1	298	299	9	14	87	11,5
30К2	300	300	10	15	94	10,6
30К3	300	305	15	15	105,8	9,5
30К4	304	301	11	17	105,8	9,5
35К1	342	348	10	15	109,1	9,2
35К2	350	350	12	19	136,5	7,3
40К1	394	398	11	18	146,6	6,8
40К2	400	400	13	21	171,7	5,8
40К3	406	403	16	24	200,1	5
40К4	414	405	18	28	231,9	4,3
40К5	429	400	23	35,5	290,8	3,4



Смотрите также: Online-калькулятор расчета веса и длинны стального двутавра в зависимости от его вида, номера и размеров.

Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу.

aksvil.by

Балка двутавровая вес погонного метра

Главная Балка двутавровая вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Балки стальные СТО АСЧМ 20-93
20Б1	21,3	46,95
25Б1	25,7	38,91
25Б2	29,6	33,78
30Б1	32	31,25
30Б2	46,78	21,38
35Б1	41,4	24,15
35Б2	49,6	20,16
40Б1	56,6	17,67
40Б2	66	15,15
45Б1	66,2	15,11
45Б2	76	13,16
50Б1	72,5	13,79
50Б2	79,5	12,58
55Б1	89	11,24
55Б2	97,9	10,21
60Б1	94,6	10,57
60Б2	105,531	9,48
20Ш1	30,6	32,68
25Ш1	44,1	22,68
30Ш1	56,8	17,61
30Ш2	68,6	14,58
35Ш1	65,3	15,31
35Ш2	79,7	12,55
40Ш1	88,6	11,29
50Ш1	114,2	8,76
20К1	41,4	24,15
20К2	49,9	20,04
25К1	62,6	15,97
25К2	72,4	13,81
30К1	87	11,49
30К2	94	10,64
35К1	109,1	9,17
35К2	136,5	7,33
40К1	146,6	6,82
40К2	171,7	5,82



Балка двутавровая ГОСТ вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Двутавры стальные горячекатаные
10	9,46	105,71
12	11,5	86,96
14	13,7	72,99
16	15,9	62,89
18	18,4	54,35
20	21	47,62
22	24	41,67
27	31,5	31,75
30	36,5	27,4
36	48,6	20,58
40	57	17,54
45	66,5	15,04
50	78,5	12,74
55	92,6	10,8
60	108	9,26



 Балки двутавровые специальные вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Балки двутавровые стальные специальные
14С	16,9	59,17
20С	27,9	35,84
27С	42,8	23,36
36С	71,3	14,02
18М	25,8	38,75
24М	38,3	26,1
30М	50,2	19,92
36М	57,9	17,27
45М	77,6	12,88





 Балка двутавровая вес погонного метра



Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Двутавры стальные с параллельными гранями полок
10Б1	8,1	123,46
12Б1	8,7	114,94
12Б2	10,4	96,15
14Б1	10,5	95,23
14Б2	12,9	77,51
16Б1	12,7	78,7
16Б2	15,8	63,29
18Б1	15,4	64,93
18Б2	23,95	41,75
20Б1	22,4	44,64
23Б1	25,8	38,76
26Б1	28	35,71
26Б2	31,2	32,05
30Б1	32,9	30,39
30Б2	36,6	27,32
35Б1	38,9	25,7
35Б2	43,3	23,09
40Б1	48,1	20,79
40Б2	54,7	18,28
45Б1	59,8	16,72
45Б2	67,5	14,81
50Б1	73	13,7
50Б2	80,7	12,39
55Б1	89	11,23
55Б2	97,9	10,21
60Б1	106,2	9,42
60Б2	115,6	8,65



xn—-8sbasxdgadc0aamofuj.xn--p1ai

Вес двутавр 20 Главная

Вес двутавр 20. Как и со всеми другими видами стального проката, выпускаемыми в виде длинных изделий из металла, ответить на вопрос: какой вес двутавра 20, удобнее всего в той форме, в которой его масса указана в сортаменте по ГОСТу. А сортамент определяет сколько весит двутавр 20, в виде массы одного погонного метра двутавра. То есть, соответственно, из сортамента, мы можем узнать погонный вес двутавра 20 — это справочная информация, указанная в ГОСТе 8239 — 89. Значение веса двутавра 20 по ГОСТу является своего рода эталоном, соблюдение которого обязательно для всех производителей двутавров. Что очень удобно и для потребителей, желающих купить двутавр 20 для изготовления металлических конструкций. Кстати, есть полезный справочник по изготовлению металлических конструкций, рассказывающий о применении двутавров, его можно скачать бесплатно. Там же есть и такая информация, как таблица: вес двутавра, выписку из которой мы и приводим в этой статье. Иногда можно встретить и другое название — удельный вес двутавра. Если не вдаваться в подробности, то обычно под удельным весом двутавра 20 подразумевают всё тот же вес метра двутавра 20. Естественно, что речь идёт про вес погонного метра двутавра 20. Это всё «одно и то же», только называют в обыденной, разговорной речи вес двутавра так, как кому кажется удобнее.

…………………………………………………………………………………………………………………………………………………………………………………..

ВЕС ДВУТАВРА 20 РАВЕН 21.00 кг в одном погонном метре проката стального.

…………………………………………………………………………………………………………………………………………………………………………………..

Одновременно это и ответ на все вопросы типа: какой удельный вес двутавра 20, погонный вес двутавра 20, условный вес, сколько весить один метр двутавра 20, вес погонного метра двутавра 20 и так далее.

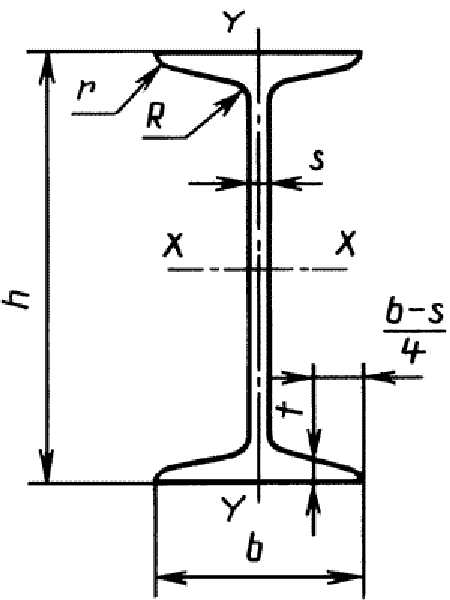

Чертёж двутавра 20

Как я уже говорил, мы можем увидеть двутавр 20 на чертеже. Чертёж двутавра удобен тем, что на него вынесены все условные обозначения, о которых мы подробно расскажем. Они важны нам для того, чтобы ориентироваться в справочной информации, которая построена именно на базе геометрических размеров двутавра, а они уже, в свою очередь «привязаны» к физическим характеристикам двутавра, необходимым и тогда, когда вы хотите купить двутавр или сделать из него какую-то конструкцию, нужного вам назначения.

Давайте рассмотрим условные обозначения на чертеже двутавра. Какие основные размеры определяются сортаментом и ГОСТом для двутавра 20. Значения: размеры двутавра 20 можно посмотреть ЗДЕСЬ.

h — так обозначается высота двутавра 20. Высоту двутавра часто называют неправильно. В обиходной речи, сварщики и строители говорят — это ширина двутавра и называют размер высоты его. Если вы работаете постоянно в одном коллективе, то все понимаю, что вы имеете в виду и это не вызывает пролем, однако технически это неграмотно.

b — это ширина полки двутавра 20. Как её только не называют строители, чаще всего — ширина граней. Лучше называть этот размер правильно — это ширина полки двутавра.

s — это толщина стенки двутавра 20. С толщиной стенки двутавра тоже бывают «разногласия и непонятки». Обычно, чаще всего путают между собой толщину стенки двутавра и толщину полки, считая и то и другое полками — это не верно.

t — это средняя толщина полки двутавра 20. Подчёркиваю, именно СРЕДНЯЯ толщина, потому что полка двутавра, благодаря уклону внутренних граней двутавра имеет в РАЗНЫХ МЕСТАХ РАЗНУЮ толщину. Минимальную на концах полок и максимальную там, где полка примыкает к стенке двутавра. Во всех справочниках точно указывается именно средняя толщина полки, измеряемая в строго рассчитанном месте. Расстояние от конца полки до той точки к которой «привязано» значение средней толщины рассчитывается по формуле: b-s/4. Эта формула указана и на чертеже двутавра в виде пояснительной записи — очень удобно.

R — это радиус внутреннего закругления двутавра 20. Откуда берётся там закругление с определённым радиусом? Это обусловлено технологией изготовления двутавров на предприятии. Внутренние грани полок двутавра примыкают к стенке его не под углом, а через небольшое закругление, радиус которого определяется ГОСТом.

r — это радиус закругления полки 20. Одна из граней полки двутавра — наружная, это плоская поверхность, а вот внутренняя грань «переходит» в конец полки через небольшое скругление, радиус которого тоже определяется ГОСТом и считается справочной информацией указанной в сортаменте двутавров. Для каждого номера двутавра соответствует точное значение радиуса закругления полки.



4ypakabra.ru

сортамент, таблица с размерами и весом, расчет нагрузки

Что из себя представляет двутавр? Если сказать простым языком, то это балка, которая имеет определенную форму и изготавливается из специальной профильной стали. В зависимости от конструктивных особенностей может выглядеть, как буква «Н».
Это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения. Для того, чтобы все конструкции и перекрытия зданий отвечали определенным требованиям, необходимо знать, какие имеет двутавр размеры, вес и конструктивные особенности. Разобраться во всех этих тонкостях поможет данная статья.

Где находят применение двутавры?

Применение двутавров в конструкциях

Самое распространенное применение стальные двутавры находят при строительстве зданий, промышленных складов, мостов, самолетных ангаров, трубопроводов и других конструкций. Это связанно с тем, что металлоемкость  балок за счет подбора нужных размеров и веса, а также определенным образом подобранного сечения, всегда бывает намного эффективней, чем у простой горячекатаной балки.

Применяют их также в строительстве (в качестве элементов перекрытий), в автомобильной промышленности, а также при возведении колонн, подвесных путей, дорожных эстакад. Но наиболее частым применением является использование этих балок при установке каркасов с большими пролетами при строительстве промышленных зданий.

Основные преимущества

Для того, чтобы жесткость и несущая способность конструкции из двутавра превысила возможности прокатного профиля следует использовать двутавр 30 или 20. Чаще всего производятся балки из металлопроката размером не больше 60Б.

Вес полученной конструкции снижается по сравнению с прокатной до 10% при выборе балки 30, которую довольно легко подобрать нужной длины.

Одна бистальная балка двутавр может включать разные марки металла: из высокопрочной стали начали делать те, которые более напряжены, а из  малоуглеродистой стали —  менее напряженные. Это существенно отразилось на цене, такие конструкции стали стоить намного меньше.

Следует отметить и возможность безотходного использования двутавров, так как есть возможность заказать двутавровую балку нужной. Специалисты подсчитали, что при уменьшении отходов можно сэкономить до 15%.

Размеры двутавров c характеристиками (сортамент)

Все необходимые размеры двутавров, если это необходимо, можно найти в специальных ГОСТах. В этом документе описываются основные характеристики и геометрические размеры для разных наименований. Из всех представленных наименований составлен список, который называется сортаментом. Посмотрев этот сортимент, можно узнать, какие существуют двутавры, а также описание их основных параметров. Также сортамент вносит некоторые «аксиомы», которые являются некими непреложными истинами, и их нужно обязательно знать и помнить:

• Всегда поперечное сечение двутавровой балки должно быть одинаковым с указанными параметрами в чертежах. Обозначение и существующие стандарты должны быть представлены в понятной всем форме.

• Размеры, которые приводятся в таблицах сортамента двутавров, должны совпадать с их номинальными размерами (здесь имеются ввиду все основные параметры, такие как масса, вес и площадь сечения), ну и, конечно, должны быть одинаковые и другие физические характеристики.

• Должна соблюдаться точность в прокатке двутавров. Их выделяют в два разных вида. Повышенная точность — Б и обычная точность — В. Если появляются другие варианты прокатки, то это не допустимо, и считается в данном случае некондицией двутавра.

Определение размеров, а также разновидности двутавров определяют по номерам проката, которые могут быть представлены следующими цифрами : 10, 12, 14, 16 и так далее.

Расчет веса

Чтобы определить вес двутавра, обязательно нужно узнать две его составляющие. Следует знать его номер, который должен соответствовать ГОСТу, и быть в таблице сортамента, где указаны основные параметры конструкции. Там же можно узнать и о его массе и сечении.

Но нужно помнить, что в таблицах указывается лишь условная масса двутавра. Если быть более точным, то в таблицах указанна масса всего лишь одного погонного метра. Если необходимо произвести расчет двутавра (требуемого количества), тогда это придется сделать самостоятельно. При этом можно воспользоваться табличными данными, которые указаны в сортаменте двутавров.

Пример для расчёта веса необходимого количества двутавра

Допустим, что вы имеете 3 метра двутавра под номером 10. Открываем таблицу весов и находим необходимые данные: погонный метр двутавра 10 условно весит  9,46 килограмма. Вам остается только умножить на листке бумаги или с помощью калькулятора имеющееся у вас количество двутавра (у нас в примере — 3 метра) на найденное значение условного веса погонного метра (9,46), полученный результат будет означать общий вес двутавра (в нашем примере – 28,38 кг).

Итак, всем понятно, что для проведения практических расчетов необходимо иметь справочные данные об условном весе погонного метра (в соответствии с ГОСТом), которые содержит таблица двутавров.

Что ещё нужно знать

Двутавр

Чтобы понять, что такое полка двутавра, достаточно взглянуть на его чертеж. Если посмотреть на него внимательно, то можно увидеть, что у него всего лишь две полки. А сама конструкция полок такова, что выглядят они абсолютно идентично друг другу. Что касается их размеров, то они также определяются существующими ГОСТами.

Для полок в двутаврах также имеют значение их размеры. Прежде всего, это такие параметры, как ширина всей полки и ее толщина. Обычно справочную информацию по этим двум параметрам можно тоже найти в сортаменте двутавров.

Важные параметры при расчете нагрузок

Как уже понятно из чертежей, сечение двутавра должно образовывать характерную фигуру определенной формы. Уже указывалось ранее, что форма поперечного сечения похожа на букву «Н».

Но для профессионалов, чтобы получить расчет двутавра, эта характеристика не играет важной роли. Здесь на первый план выступает такой параметр, как площадь поперечного сечения. Эту информацию очень часто также можно найти в соответствующих ГОСТах, она указывается в сортименте двутавров.

Сколько весит двутавр 30

Чтобы ответить на данный вопрос и узнать, сколько будет весить данный вид металлических изделий, лучше всего обратиться к таблице веса двутавров или заглянуть в ГОСТ. Сортамент определяет, сколько весит всего лишь один метр погонный интересуемой продукции.

Вес двутавра 30 по ГОСТу — это своеобразный эталон, которым обязаны руководствоваться все производители, без каких-либо исключений, выпускающие металлопрокат.

Такое положение дел очень устраивает всех потребителей. В этом случае, если есть эталон, то можно заказать определенную марку продукции и быть уверенным, что размеры и другие характеристики будут одинаковыми у двутавров от разных производителей. В большинстве своем, масса двутавра подразумевает вес одного погонного метра.

Если следовать параметрам и показателям, указанным в ГОСТе, то вес двутавра 30 будет равен 36,5 кг, а вес двутавра 20 – 21 кг за один погонный метр.

С весом двутавра вроде бы все понятно, но иногда кроме веса необходимо получить и информацию по другим характеристикам металлических конструкций. В этом случае, если есть чертеж, то лучше ориентироваться по нему.

Вес двутавров

Приведем некоторые значения весов одного погонного метра разных двутавров из таблицы сортамента.

двутавр 10 — 9,46 кг один погонный метр

двутавр 12 — 11,5 кг один погонный метр

двутавр 14 — 13,7кг один погонный метр

двутавр 16 — 15,9кг один погонный метр

двутавр 18 — 18,4 кг один погонный метр

двутавр 20 — 21 кг один погонный метр

двутавр 24 — 27,3 кг один погонный метр

двутавр 30 — 36,5 кг один погонный метр

Чертеж — ясное представление информации в наглядном виде

Использование чертежей при выполнении расчетов удобно уже тем, что информация выглядит не запутанной, а представлена в наглядной и понятной форме. Все условные обозначения очень хорошо читаются и распознаются.

По этим обозначениям, впоследствии, можно легко разобраться в справочной информации в таблице двутавров, ведь они как раз строятся в соответствии с условными обозначениями. Таким образом, условные обозначения связаны с геометрическими характеристиками и размерами, которые, в свою очередь, привязываются к физическим параметрам, которые имеет балка двутавр.

Для примера рассмотрим основные обозначения при характеристике:

h — в основном этой буквой обозначают чаше всего высоту конструкции. Очень часто, бывает так, что некоторые строители понятие высота двутавра заменяют на ширину. Если люди работают давно друг с другом, то, конечно же, они понимают, что под шириной двутавра подразумевается его высота. Но когда произносят — ширина двутавра, а называют при этом параметр его высоты, это звучит очень неграмотно.

b- этой буквой обозначают ширину для полок двутавра. Это понятие тоже очень часто проходит трансформацию в устах строителей, и чаще всего, можно услышать «ширина граней». Такое название тоже некорректно, поэтому лучше сразу привыкать говорить правильно — ширина полок двутавра.

s —  здесь тоже очень часто происходит путаница, но правильней будет называть этот параметр — толщина стенок двутавра.

t — следует особо подчеркнуть, что это параметр означает среднюю толщину полки двутавра. Нужно это обязательно запомнить, ведь часто в разных местах балки может быть разный уклон между внутренними гранями. Другими словами, в разных местах балки может быть разная толщина, маленькая на конце полки и чуть-чуть побольше в тех местах, где полка соприкасается со стеной двутавра.

Если посмотреть в справочники, то там под данным буквенным обозначением указывают именно среднюю толщину полки, которая измеряется в определенных местах.

Примерный чертеж двутавра

R —  этой буквой описывают радиус внутреннего скругления у двутавров. Такое обозначение возникло в процессе изготовления двутавров. Так как внутренние грани у полки соединяются не под углом, а при помощи небольшого закругления. Это закругление и его радиус также прописаны в ГОСТе.

r — это тоже радиус, но обозначающий закругление полки. Наружная грань полки описанного двутавра представляет собой плоскую поверхность, а внутренняя грань изготавливается с небольшим скруглением при переходе в конец полки. Радиус этого скругления и указывается в ГОСТе, а также в качестве справочной информацией о длутаврах представлен и в таблице сортамента. Свой радиус закругления для полки  имеет каждый номер соответствующего двутавра.

Таким образом, зная все характеристики и параметры металлических балок (в частности двутавров) можно с легкостью проводить различные расчеты для строительных нужд. А если будет сделан верный расчет двутавра, то это значит, что все конструкции, в которых будут использоваться двутавры, будут очень надежны и востребованы.

Оцените статью:

roof-tops.ru
