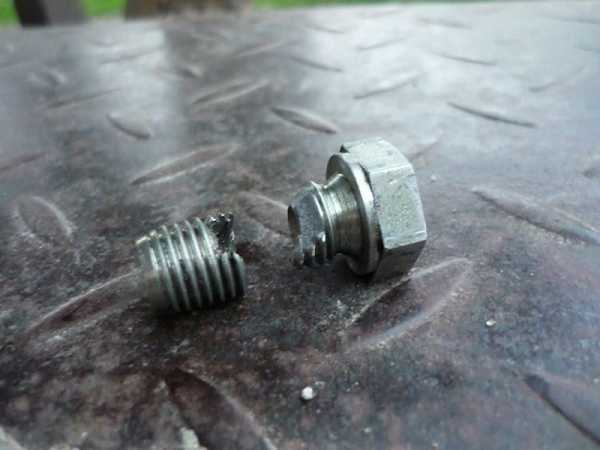

Как выкрутить или высверлить обломившийся болт не повредив резьбу и сломать

При ремонте автомобиля возникает немало проблем. Одной из таких является вопрос о том, как высверлить болт, не повредив резьбу, видео о которой можно найти на ряде ресурсов. Поэтому всегда полезно знать, как высверлить обломанный болт, что нужно для этого предпринять и как выкрутить сломанный болт без серьезных и неприятных последствий для механизмов и конструкций.

Обрыв на поверхности

Обычно это самый простой вариант поломки и исправить ее можно без радикальных мер, которые порой могут навредить вашему автомобилю или другому агрегату. Однако перед тем, как выкрутить обломившийся болт, нужно произвести обработку места поломки керосином. Это поможет устранить угар и ослабит контакт поверхностей. Далее нужно следовать следующим рекомендациям:

  1. При достаточно большом выступе лучше всего применять простейшие инструменты по типу струбцин, клещей или плоскогубцев. С их помощью легко захватывать и выворачивать деталь по резьбе без прикладывания особенных усилий;
  2. Некоторые мастера при ответе на вопрос о том, как выкрутить обломанный болт, советуют использовать сварочный агрегат. Он позволит приварить к метизу рычаг, который поможет открутить или вывернуть соединение созданием вращательного движения с нужным напором;
  3. Есть и вариант, при котором можно применить сверло с диаметром немного меньше самого болта. Делается отверстие по центру оси болта на всю глубину. Затем остатки крепежа извлекают с помощью крючка, выкручивая резьбу с самого низа.

Это наиболее общие рекомендации, возможно комбинированное использование указанных методов. Данные поломки самые простые, они требуют всего лишь небольшой обработки и применения простейших инструментов.

Обрыв заподлицо

Этот тип поломки считается самым трудным для ремонта, так как очень сложно определить диаметр отверстия, особенно при срезке крепежа. Поэтому для того, чтобы высверлить сломанный болт определенного вида, необходимо произвести зачистку поверхности. Это позволит определить нужные нам зазоры.

Нередко происходит следующая неприятная ситуация: место обрыва имеет кривые формы, которые очень трудно обрабатывать и выправлять. А сверлить изделие в подобном состоянии категорически не рекомендуется, ибо есть риск окончательно угробить конструкцию. Следовательно, сначала необходимо применить керн, которым подготавливают место по центру работы сверлом.

Дальнейший порядок действий, позволяющий высверлить сломавшийся тем или иным способом болт, аналогичен варианту при поверхностном обрыве. После создания отверстия остатки от резьбы удаляются с помощью крючка.

Поломка болта ниже поверхности

Сложная неисправность, особенно для детали из мягкого металла. Потому очень важно выкрутить сломанный болт без повреждения резьбы в отверстии. Порядок действий здесь следующий:

  • Намечается центр метиза с помощью керна. Лучше всего применить тонкий и прочный металлический инструмент, он не повредит изделие;
  • Затем приобретается метчик, имеющий обратную резьбу. Диаметр его должен быть меньше по сравнению с диаметром болта;
  • Сверлится не очень глубокое отверстие под метчик;
  • Устанавливается инструмент, чтобы нарезать резьбу. Проворачивается по кругу и тогда элемент можно выкрутить.

Если последний пункт не удалось осуществить, то инструмент может стать непосредственно болтом. Однако прилагать излишних усилий не стоит, так как есть вероятность сломать его. В результате можно убрать старую поломанную деталь и закрутить новые элементы.

Использование экстрактора

Однако самый верный вариант, который поможет выкрутить сломанный болт, заключается в применении специального инструмента для данной операции. Его называют экстрактор, он продается в наборе инструментов разного диаметра. Внешне он похож на метчик, однако на нем отсутствуют продольные прорези и есть коническая насечка для нарезки.

Использовать экстрактор можно после того, как просверливается отверстие по центру с диаметром, что позволит заходить инструменту на несколько витков. Проверните его до упора, а потом и до полного выкручивания.

Итак, вот несколько способов выкручивания сломанных болтовых элементов. Каждый из них следует применять в зависимости от сложности поломки и наличия соответствующего инструментария. Но наиболее практичным и оптимальным вариантом является приобретение набора экстракторов. Они достаточно практичны и позволяют работать с болтовыми деталями различных размеров и с любыми типами резьб.

Обязательно следует производить обработку поверхностей, это избавит от лишнего контакта и загрязнений. Удачной работы по выкручиванию сломавшихся болтовых соединений, ибо от этого зависит полноценная работа всего механизма, в особенности это касается автомобилей! Подробнее о способах выкручивания отломившихся болтовых элементов можно узнать с помощью видео на специализированных сайтах или форумах!

tokar.guru

Как выкрутить сломавшийся болт???


Botanik

Блин стал затягивать крышку распредвала и сломался болт причем прям под корень. Как его теперячи выкрутить?.болт нижний боюсь масло течь будет. Слышал есть какието шурупы с обратной резьбой, но где их найти мона?


bigzver

Попробуй на оставшейся част насечку сделать и отверткой выкрутить!


Botanik

Так в том то и прикол что под корень сломался и к нему не подлезеш


ZeroForce

Метчик с левой резьбой самое надежное и провереное средство.
А сталь высверливать из алюминиевого картера это извращение, я уже пробовал.


manowar

для Botanik:недавно тут проскакивал отп аналогичный…я обычно высверливаю. народ писал -думаю получше будет-найти метчики с левой резьбой-просверлить нарезать резьбу-выкрутить


Botanik

а где такой метчик надыбать мона?


bigzver

А тонкой отверткий – тоже не лезет?

А высверливать действительно хрень. Раздолбачишь весь картер…


manowar

для ZeroForce:гы одновременно написали про одну и ту-ж фигню!


bigzver

Значит система – эффективная


motolexa

Сверлишь маленьким сверлом дырку, забиваешь в нее шестигранник и выкручиваешь.

Я так из поддона выкручивал.


Sniper

Если не сможешь найти специальные выкрутки для шпилек, то тогда просверли небольшое отверстие в той части, которую хочешь выкрутить и запихай туда холодной сварки, а снаружи придай ей форму под ключ. Если болт не зажат в резьбе, то легко выйдет и резьба целая останется.


Doza

для Sniper:Холодная сварка, я думаю, невыдержит…


alash

Статья :
А.ПОЛИБИН
Моделист-Конструктор 9/2003
“Когда обломился винт”

http://www.motoizh.ru/modules.php?name=News&file=article&sid=209


Котенок

ребят…. фигня которая вывинчивает такие штуки – называется экстрактор.

Обычно в любых автозапчастях продается набор экстракторов. представляет собой несколько “метчиков” с обратной резьбой и конусоидальным ходом витков сужающимяся в низу “метчика”.

Делается так. высверливается дырочка в сломанном болте/винте глубиной 3 – 15 мм (в зависимости от винта/болта)
подбирается экстрактор по размеру, и загоняется туда. Вы его вкручиваете против часовой стрелки, наступает момент когда конус въедается в сломанный болт настолько что этот болт начинает вращатся с экстрактором – именно туда куда нам надо – против часовой стрелки.


гриша

береш полоску стали мм3 толщиной сверлиш отверстие равное болту ,накладываеш на оставшуюся жепку и прихватываеш сваркой,после этого потихоньку выкручиваеш,я так уже несколько сломанных шпилек выкрутил.проверенный способ.


гриша

примечание:сверлить не картер ,а полоску стали.


Sniper

для Doza: Дык я же сказал, что если болт не зажат в резьбе….хотя судя по инструкции от этой же холодной сварки, там написано что можно и болты и гайки изготавливать из неё…так что, если не врут, то должно выдержать.

P.S. Холодной не пробовал, а вот экстракторами хорошо выворачиваются…есть у меня наборчик такой.

[Редактировано 22/10/2003 Sniper]


толян

для Botanik: а болт , конечно, ты старый ставил! и головой, когда закручивал, подумать не догадался. совет на будущее: старые метизы обратно не ставятся никогда, а старую резьбу лучше “прогонять” метчиком – эффективный способ чистки и васстановления.


толян

вот если еще метчик сломаешь, тогда точно пиз.ц! я один в рулевой оставил.


ZeroForce

Старые болты нормально ставятся на место. Просто перед установкой надо смотреть чтобы нитки резьбы были не сорваны, не смяты и не скособочены и чтобы резьба была не поплывшей. А графитовая смазка устраняет проблемное выкручивание болтов, если болт мазать ею перед закручиванием.


толян

резьба у него может и нормальная, а он уже старый: микротрещины, усталость и т.д.
болты вель у нас сырые
а новый копейки стоит
оправдан ли риск


unstopped

можно взять тоненькое сверло и просверлить в сломанном болте отверстие. Потом вставить туда конусное шило и отвернуть. Я так вывернул обломок из распред вала. В том месте где зажигание стои.
Второй проверенный способ это маленькой отверткой и молотком набить шлиц на обломке и вывернуть его отверткой. Оба эти способа проверены


Sham

Я сегодня в КП два болта сломал С виду как новые, а прикипели не по-детски. Толи от нагрева, толи от того что их лет двадтцать никто не откручивал…


kpect

у меня в КП два болта на чесном слове держатся
и ничё не течёт и ни каких аномалий
остальные болты держат как надо


УльтралайТ

Бывают ли экстракторы работающие в комплекте с ударной отверткой?

Я, напр., мех по ромайорам, на такое насмотрелся! Закипает насмерть!


motoroad.ru

Как выкрутить сломанный болт? Способы, причины поломки, подготовка

Нередко при проведении различных работ по починке автомобиля мастер сталкивается с такой проблемой, как излом деталей или креплений. Это неприятное последствие прикипания или поражения ржавчиной. Поэтому актуален вопрос того, как выкрутить сломанный болт, чтобы миновать последствия излома или хотя бы свести их к минимуму.

Почему ломается болт

Механизмы зачастую выходят из строя, поэтому требуют починки. Однако дополнительной сложностью процесса становится неожиданность — сломался болт! Эта неприятность не только портит настроение, но и увеличивает время ремонта. Стоит разобраться с причинами.

Первой причиной является ржавчина, которая присутствует на металлических деталях, часто контактирующих с влажной и агрессивной средой. В результате этого происходит неравномерный износ, который и может привести к тому, что болт сломается в самый неподходящий момент.

Второй причиной является прикипание, которое происходит из-за старости и изношенности соединения. Внешне это может быть незаметно, но во время работы мастер понимает, что выкрутить деталь крайне сложно, резьба просто не проворачивается.

К тому же если машину доверяли недобросовестному мастеру, то спустя время можно обнаружить, что у некоторых болтов слизаны грани. В результате выкрутить что-либо не представляется возможным, ведь если слизало грани болта, то хорошего контакта между инструментами не возникнет. Такое же положение возникает, если резьба сорвана — приходится придумывать альтернативные методы извлечения сломанного крепежа.

Подготовка перед выворачиванием обломка

Первым этапом в ситуации, когда сломался болт, является очистка поверхности от грязи и смазочных материалов, чтобы была видна каждая мелочь и неровность поверхности. Благодаря этому часто можно увидеть заломыш в труднодоступном месте, благодаря которому появляется возможность выкрутить поврежденный болт практически без дополнительных усилий. Извлечь его в этом случае можно при помощи отвертки и молотка. Этот способ будет описан чуть ниже.

Вторым этапом оценивается характер излома, и определяется способ как достать сломанный болт. Выбор будет зависеть от того, в каком состоянии находится крепление и насколько удобно будет выкручивать крепление.

Лучшие способы выкручивания болтов

В зависимости от состояния поврежденного соединения, используется несколько способов того, каким образом можно выкрутить сломанный болт.  Каждый из них будет рассмотрен чуть ниже. Однако особое внимание хочется уделить вопросу того, как открутить слизанный болт, ведь по факту он является лишь деформированным.

Порой встречается такая ситуация: машину отдали на ремонт и, сделав все необходимое, вернули хозяину. Качество работы устроило и претензий не возникало до тех пор, пока не пришлось менять поставленную деталь. Однако, когда возникла нужда, при ближайшем рассмотрении, выясняется, что грани потеряли форму или болт настолько перетянут, что выкрутить без деформации головки его невозможно. Поэтому вопросом как снять слизанный болт задаются многие механики.

Самым доступным способом является подточка и приведение формы головки к размеру ключа для слизанного болта. Также возможна заточка отверстия для отвертки, чтобы выкручивание произошло без деформации деталей. Чтобы улучшить результат и уменьшить усилия, можно предварительно пропитать соединение раствором для снижения сопротивления при откручивании.

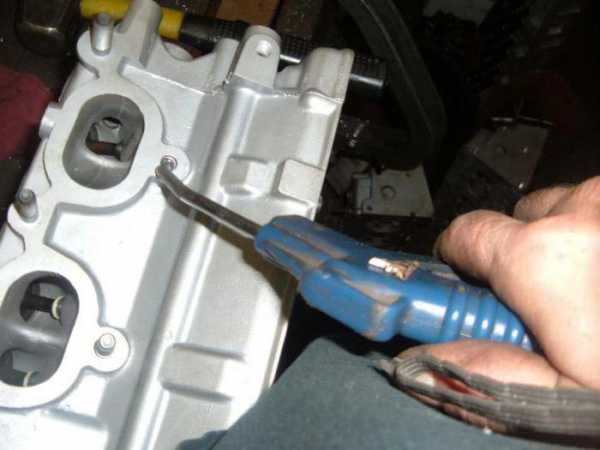

Плоская отвертка и молоток

Доступный метод, эффективный в том случае, если излом произошел выше резьбы и поверхность имеет неровный край. Тогда для извлечения понадобится простой набор инструментов, который найдется в любом гараже.

Очищенную поверхность внимательно изучаем и находим самый большой выступ на площади излома. Плоскую отвертку размещаем под углом, упирая в выбранное место. Для более надежной опоры можно воспользоваться керном, с помощью которого неровность углубляется. После этого несильными ударами аккуратно пытаемся провернуть резьбу. Если сразу сделать этого не получится, силу нужно постепенно увеличивать.

Однако стоит относиться крайне осторожно к этому методу, так как, во-первых, поверхность должна быть достаточно доступной для работы молотка. А во-вторых, нужно аккуратно рассчитывать силу удара, чтобы исключить момент повреждения соседних деталей.

Пробуем вывинтить зубилом

Зубило — еще один полезный инструмент, который может помочь, если болт сломался. Принцип работы не отличается от описанного в предыдущем пункте. Однако преимуществом является увеличенная площадь по сравнению с отверткой. Благодаря этому усилий понадобится меньше, а результат удастся получить быстрее. К тому же если нужно открутить болт с сорванной шляпкой, то метод подойдет идеально, особенно если его площадь будет достаточно большой.

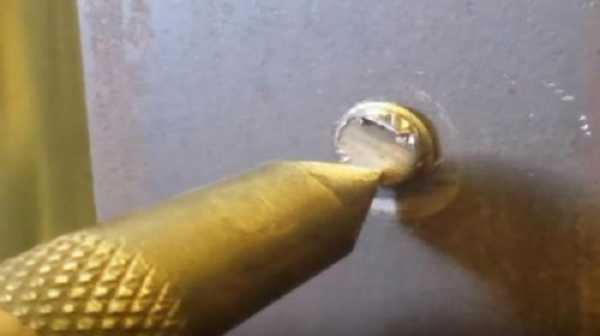

Керн и молоток

Если излом произошел ниже шляпки или непосредственно у самого начала резьбы, то возможности воздействовать с помощью молотка или зубила нет. Тогда возникает вопрос о том, как выкрутить болт с сорванной шляпкой?

С задачей отлично сможет справиться керн. Благодаря удачной форме наконечника, с помощью молотка нужно постепенно воздействовать на излом. В результате верхушка деформируется, появляется неровность и становится понятно как снять сломанный болт. Зацепив за эту часть плоскогубцами, можно легко выкрутить крепление без деформации резьбы.

Привариваем гайку сваркой

Чаще всего случается, что максимально изнашивается даже не сама резьба, которая находится внутри детали, а место соединения со шляпкой. В результате происходит излом, и извлечение осложняется. Возникает вопрос: как выкрутить болт без шляпки? Для этого существует несколько методов, но наиболее популярно приваривание гайки, так как для этого требуется минимальное время и небольшое количество швов.

Итак, чтобы выкрутить болт с сорванной шляпкой понадобится сварочный аппарат, гайка, кусачки и немного мастерства. Берем гайку с помощью кусачек и прислоняем ее к обломку болта. Делать это точно по центру не нужно, эффективнее сместить детали относительно друг друга. Привариваем с помощью сварки гайку. Эти же кусачки используем для откручивания.

Существует еще один вариант с использованием сварки. Только вместо гайки используется некий рычаг — небольшой металлический штырь. Он приваривается под углом для более эффективного воздействия. Однако способ требует, во-первых, найти рычаг, что может усложнить задачу.

А во-вторых, в этом случае площадь контакта меньше и более локализована. Поэтому излом в месте соединения в этом варианте происходит чаще.

Вывинчиваем шпильку экстрактором

Если подручные способы не подойдут, стоит воспользоваться специализированным инструментом. Он называется экстрактором, обычно продается целым набором. Открутить болт со слизанными гранями можно также с его помощью.

Для начала нужно с помощью керна отметить центр. Это необходимо для того, чтоб во время сверления не происходило изменения траектории. Выбираем сверло с диаметром меньше шпильки, но соответствующее экстрактору. Делаем отверстие и вставляем экстрактор.

Откручивать болт стоит крайне осторожно, так как целостность резьбы уменьшилась, что может привести к излому.

Высверливаем обломок

Самым трудоемким способом является высверливание сломанных болтов. Использовать его стоит только в крайних случаях, когда другие методы не подойдут. Это обусловлено несколькими причинами. Во-первых, необходима высокая точность проводимых работ, так как вероятность повреждения резьбы очень велика. Во-вторых, сломать болт будет не так уж и просто, потребует времени и нескольких размеров сверл.

Если навыка подобных работ нет, самым приемлемым вариантом будет использовать для начала тонкое сверло, а потом большего диаметра. Смыслом метода является выбор размера, который будет максимально близким к размеру шпильки. После проведенных работ обломок болта нужно удалить с помощью магнита.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как выкрутить обломившийся болт

Вкручивая болт, многие из нас порой сталкиваются с тем, что у болта отламывается шляпка, даже если мы имеем дело с качественным крепежным элементом. И когда такая неприятность случается, не все знают, как выкрутить обломившийся болт без повреждения деталей, которые он соединяет. Есть несколько стандартных вариантов такой ситуации и алгоритмы действий при их возникновении тоже будут стандартными.

Ситуация первая: над поверхностью торчит часть резьбы

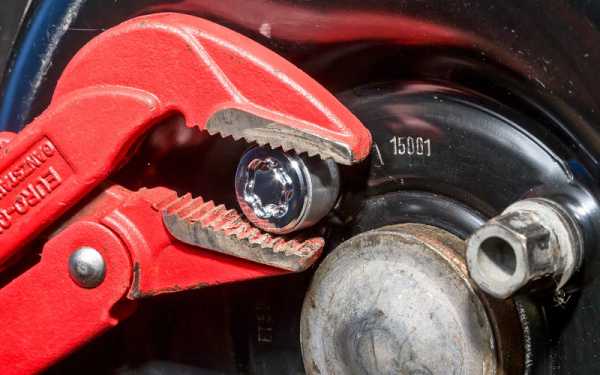

Это самый легкий случай. Для решения такой проблемы берем разводной ключ и после соответствующей настройки аккуратно выворачиваем болт. Чтобы вкрученная железка лучше поддавалась, можно взять проникающую смазку и нанести ее на выступающую часть. Затем сделать несколько несильных ударов по обломку – это для того, чтобы смазка получше впиталась внутрь к резьбе. 5-10 минут спустя можно удалять стержень.

Ситуация вторая: болт сломался на одном уровне с поверхностью или даже ниже нее

Но и здесь задача, как вывернуть сломанный болт, вполне выполнима. Решать ее с помощью разводного ключа не стоит – здесь просто не за что ухватиться. Поэтому наберитесь терпения и испробуйте несколько предлагаемых нами алгоритмов действий. Способы решения проблемы более сложны и требуют терпения, однако выполнить их реально.

Можно сделать паз под отвертку: если она обычная, то прорезь должна быть поглубже, а если крестообразная, тогда паз можно не слишком заглублять, ведь у крестообразной отвертки большая, чем у обычной, площадь сцепления с поверхностью. Чаще всего этот метод и разрешает проблему, как выкрутить обломившийся болт. Но бывают случаи, когда железный стержень намертво заклинило и отвертка с ним не справляется. В таких ситуациях нужно идти на радикальные меры и высверливать в стержне отверстие для болта меньшего размера и делать резьбу в нем.

Такая операция потребует электродрели и набора разного диаметра сверл и метчик. Если вкрутить в обломок небольшой болт, то его будет достаточно просто достать при помощи гаечного ключа. В столь тяжелых случаях этот способ, как правило срабатывает, но здесь нужно помнить: внутри стержня должна быть обратная резьба.

Высверливаем болт по правилам

Не все домашние мастера знают, как высверлить сломанный болт правильно. Между тем нужно соблюдать определенные рекомендации, чтобы не ухудшить положение вещей. Отверстие сверлится предельно аккуратно и точно в центре, иначе вы сорвете резьбу при выкручивании (отметит, что по такому же принципу удаляются сломанные винты, гвозди и шпильки. Если все действия были произведены правильно, любой застрявший крепежный элемент с легкостью извлекается на поверхность. В сложных случаях отверстие нужно постепенно расширять, используя сверла различного диаметра, от меньшего переходя к большему. Когда стенки стержня истончатся, их можно разбить и вытащить пинцетом.

Сорванную шляпку можно приделать

Это способ из категории «голь на выдумку хитра». Берем гайку, диаметр которой больше диаметра стержня хотя бы на 1 миллиметр и просто привариваем ее к обломку. Во время сварки металл должен, как следует прогреться, расшириться. Соединяем стержень и гайку, получаем узел, который нужно полить водой. Когда узел остынет, можно аккуратно выкрутить обломок.

Таким образом, мы узнали, какие существуют способы для извлечения сломанных крепежных элементов. Надеемся, что они помогут вам самостоятельно решить эту небольшую, но досадную проблему, которая порой возникает в практике домашних мастеров. Но лучше, чтобы вам доставались крепкие и неломкие болты, шпильки и винты.

На заметку: Системы инсталляции viega сегодня пользуются огромным спросом среди потребителей. В интернет-магазине santechshara.com.ua вы сможете купить инсталляции по выгодным предложения. Спешите получить свою персональную скидку. Добро пожаловать!

Видео:Как выкрутить сорванный болт

Читайте еще:

«Все новое это хорошо забытое старое» – так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в

Крепления применяются при возведении различных конструкций. Будь то монолитное здание, дачный домик или сарай, они обязательно требуют крепления для деревянных конструкций. Класс

Мягкая кровля является одним из самых популярных материалов для защиты жилища от дождя и других «прелестей» открытого пространства. Под этим названием объединяют сразу несколько ра

Ни для кого не секрет, что металлопрокат на сегодняшний день пользуется большим спросом и востребованностью в различных сферах строительной области. Однако, что же представляет с

metall-str.com

Как выкрутить сломанный болт – способы извлечения сломанных и сорванных болтов

Сломанный заподлицо с поверхностью или с небольшим выступом болт может поставить в тупик даже опытного мастера, который ранее не сталкивался с подобной ситуацией. Поэтому вопрос – как выкрутить сломанный болт, является весьма актуальным и заслуживает нашего внимания.

Рассмотри несколько основных методик. Самая простая – зацепить оставшуюся часть разводным ключом, клещами или пассатижами. Но если это невозможно, то придется использовать более радикальные способы.

При наличии болгарки, дрели или ножовки можно сделать аккуратные распил под плоскую отвертку, или даже крестообразный под шуруповерт. Для этого дрелью сверлим небольшие отверстия на максимально близком расстоянии друг от друга. Если есть болгарка, то можно прорезать по центру неглубокий паз кругом диаметром 0,8 – 1 мм.

Для следующего способа понадобится метчик и соответствующее по диаметру сверло. Так, для метчика М2,5 понадобится отверстие диаметром 2 мм, а для М3 – 2,5 мм. Все эти соотношения есть в специальных таблицах. Сверлим отверстие глубиной 10-15 мм (но не более длины застрявшего болта) и нарезаем резьбу. Лучший вариант – правый мечик, тогда болт начнет сразу выкручиваться. Левый метчик придется докрутить до конца и только затем он начнет выкручиваться.

Великолепный ответ на вопрос – как выкрутить сломанный болт даёт наличие сверла левого вращения. В этом случае вам достаточно поставить дрель на реверс и начать сверлить по центру болта. В скором времени болт сам выкрутится благодаря крутящему моменту сверла. Если нет (что маловероятно) – то вы получите отверстие для высверливания. Главная сложность – найти сверло левого вращения или, как его называют, левое сверло.

Помимо этих трех, существует и множество других способов выкрутить сломанный болт. При наличии сварочного аппарата можно приварить к нему гайку. Можно придать вращение ударом по зубилу, наставленному под требуемым углом. И, наконец, на крайний случай его можно высверлить, начиная с меньшего диаметра и переходя к большему. Это необходимо до тех пор, пока не останется тоненькая прослойка, которую можно выломать пинцетом.

Но, что бы вы выбрали, в любом случае необходим качественный инструмент для выполнения этих и иных операций. А для этого стоит заглянуть в наш обширный каталог, где Вы гарантированно найдете то, что Вам необходимо по доступной цене.

mekkain.ru

Как открутить болт с сорванной резьбой?

Как выкрутить сорванный болт из ступицы

Как выкрутить сломанную шпильку: советы мастера

Ремонт автомобиля – это далеко не самый простой процесс, и совсем неважно, какой марки автомобиль, и какой у него год выпуска. Все машины каждый день подвергаются серьезным нагрузкам, а значит, поломки неизбежны. Большинство из этих неисправностей рядовой автомобилист с легкостью исправит в гаражных условиях, работая не спеша и аккуратно. Если проявить небрежность в вопросах ремонта автомобилей, то часто можно осложнить ситуацию.

Так случается, что в процессе ремонтных работ при закручивании или откручивании болтов и шпилек срывается резьба. Это очень неприятно, особенно если нет никаких знаний о том, как выкрутить сломанную шпильку. Такая ситуация ставит в тупик любой ремонт. Попробуем разобраться, как выйти из этого неприятного положения. Зачастую крепежные детали ломаются, если мастер крупных размеров и имеет большую физическую силу, а шпилька прикипела или приржавела к резьбе. Речь идет не о тех машинах, которые только-только сошли с конвейеров. Очень часто с подобными проблемами сталкиваются владельцы старых авто, которые хранились и эксплуатировались небрежно. А если говорить еще конкретнее, то скорее всего такая машина хранилась в местах с повышенным уровнем влажности. С водой практически постоянно контактируют детали ходовой части – шпильки колес, ступиц. Поэтому нет ничего удивительно в том, что эти элементы ржавеют. В результате владелец задается вопросом о том, как выкрутить сломанную шпильку из ступицы.

Однако крепежные детали не выкручиваются и ломаются не только из-за влаги, но и из-за высоких температур. Например, нагрев выпускного коллектора может осуществляться до 400 градусов. В результате воздействия высоких температур на протяжении длительного времени шпилька коррозирует.

Как ломаются шпильки?

Ломаться эти крепежные элементы могут по-разному. Наиболее неприятная ситуация, когда их срезает буквально заподлицо. Тогда мастеру приходится задумываться о том, как выкрутить сломанную шпильку, потому что без применения специального инструмента и технологий в данном случае не обойтись.

Значительно лучше, если деталь сломается уже на выходе из резьбы, когда небольшая часть ее «тела» будет видна и останется на поверхности. В этом случае, если болт уже сорван, он будет выворачиваться, и на него можно воздействовать плоскогубцами, отвертками и сваркой.

Эффективные способы борьбы со сломанными болтами и шпильками

Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом – шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.

Как выкрутить шпильку, если она сломалась выше резьбы

Если в процессе удалось хоть чуть-чуть сорвать резьбу, то есть если крепежный элемент начал выворачиваться, можно попробовать воспользоваться пассатижами или плоскогубцами. Также поможет в этом нелегком деле хороший и мощный разводной ключ. Во втором варианте может потребоваться ножовка по металлу или же болгарка. Иногда подойдет и зубило – главное, не прилагать чрезмерных усилий. Как выкрутить сломанную шпильку колеса таким образом? Проделывают поперечное отверстие для отвертки и выкручивают шпильку этим инструментом.

Если отвертка не помогла, тогда можно воспользоваться сварочным аппаратом.

Что такое болт — все об этом крепежном изделии

Эта операция выполняется достаточно легко. Подготавливают болт, шляпка которого примерно соответствует диаметру шпильки. Далее болт приваривают к торчащему из отверстия обломку. Затем при помощи ключа и без лишних усилий пробуют вывернуть злосчастную шпильку. Опытные автомеханики говорят, что существуют специальные клеи с агрессивным действием, которые можно использовать в качестве холодной сварки. Но они не всегда эффективны.

Если шпилька сломалась ниже поверхности или в отверстии

В данной ситуации понадобится дрель, тонкое сверло к ней, а также хорошие навыки владения инструментом. Перед тем как выкрутить сломанную шпильку из блока двигателя, необходимо высверлить 2-3 или же больше тонких отверстий в теле шпильки. Затем эти отверстия должны будут соединиться в одно единое. Сюда вставляют отвертку и пытаются выкрутить обломки болта.

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие – прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Высверливание

И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это блок цилиндров, то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора – чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.

Основное здесь – сверление строго по центру. Когда от тела шпильки не останется практически ничего, стенка станет тонкой. Ее можно будет сломать. Следует очень аккуратно ломать остатки шпильки при помощи предварительно заточенной проволоки или пинцета. Нужно помнить, что любые действия проводятся максимально медленно и аккуратно. Если действовать сгоряча, нужно будет задумываться не о том, как выкрутить сломанную шпильку блока, а еще и о том, как восстановить саму ГБЦ. А это существенные затраты.

Используем кондуктор

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

Экстракторы

Экстрактор – это специальное приспособление, позволяющие удалить остатки неисправных крепежных элементов или же выкрутить сломанную шпильку. Приспособление очень простое и в то же время гениальное. Для того чтобы извлечь застрявшую или сломанную деталь, нужно ее как-нибудь зацепить, а затем выкрутить. А делается все это очень просто. Требуется просверлить в центре шпильки отверстие, заклинить в нем какой-нибудь инструмент в форме конуса или цилиндра, затем при помощи этого инструмента уже вывернуть болт. Это и есть экстрактор. Данные приспособления значительно облегчают решение таких вопросов, как выкрутить сломанную шпильку из коллектора или из любых других мест.

Существует несколько видов экстракторов:

  • Клиновидные.
  • Стержневые.
  • Спиральные.
  • Винтовые.

Сейчас эти приспособления можно приобрести в наборах, но есть они в продаже и по отдельности.

Специалисты рекомендуют использовать именно эти инструменты. Они значительно облегчают решение трудных ситуаций, таких как сломанные болты.

Выбор стали для шпильки

Часто автомеханики сами занимаются изготовлением шпилек. Они рекомендуют делать эти крепежные элементы из таких марок стали: 35, 40, 45, 50, 55, 60. Если изготовить новую крепежную деталь из такого металла, в результате получится изделие с достаточной прочностью на разрыв. Если шпильки будут приобретаться в магазинах, не стоит выбирать самые дешевые или те, которые увидели на прилавке автомагазина. Наиболее надежные изделия имеют номер деталей – 13517010. Предпоследняя цифра говорит о том, что эта шпилька имеет достаточную прочность на разрыв.

Перед тем как вкрутить шпильку…

Чтобы потом не задумываться о том, как выкрутить сломанную шпильку, прежде чем приниматься за работу, рекомендуется смазать деталь графитовой, а лучше медной смазкой. Пусть лучше элемент выкрутится вместе с гайкой, чем сломается. И наконец, резьбу гайки тоже лучше обработать графитовой смазкой. В будущем это исключит обрыв или излом детали.

fb.ru

Как выкрутить сломанный болт: видео, советы

Если Вы, в силу своей профессии или хобби, занимаетесь ремонтом техники, перед Вами нередко встаёт вопрос:- как выкрутить сломанный болт, часть которого у Вас в руках, а другая осталась в резьбе?

В этой статье мы сделаем краткий обзор способов решения этой проблемы. Выбор метода остаётся за Вами, так как навыки и подручный ”арсенал” у всех разные. Начнём?!

Рассмотрим, как вытащить сломанный болт из резьбы экстрактором

Для тех, кто не знает — экстракторы есть наружные и внутренние. Если болт сломался так, что за него не ”ухватиться”, то именно внутренний экстрактор может стать единственным решением задачи.

Внутренний экстрактор напоминает метчик. Хвостовик (нерабочая часть) сделан ”под квадрат” для инструментов.

По виду рабочей части экстракторы делятся на клиновидные, стержневые и винтовые (спиральные).

Рабочая часть клиновидного экстрактора имеет вид конуса с гранями, сечение стержневого одинаково по всей длине.

Винтовой экстрактор представляет собой конус с резьбой левого или правого вращения.

Порядок работы следующий:

  • сверлим отверстие по центру сломанного болта на достаточную глубину
  • клиновидный и стержневой экстракторы забиваем в отверстие молотком, а винтовой — закручиваем. Обратите внимание, чтобы ход резьбы экстрактора был обратным по направлению вращения ходу резьбы болта. То есть если нужно выкручивать сломанный болт с правой резьбой, экстрактор берём с левой.
  • осталось вывернуть сломанный болт, надев на хвостовик подходящий инструмент.

Приступая к работе непосредственно на автомобиле, позаботьтесь о том, чтобы место ремонта было доступно для дрели, шуруповёрта и т.д. Хорошо, если вопрос в том, как вытащить сломанный болт из ступицы колеса — зона ремонта открыта. Но если до детали не ”добраться”, не поленитесь и произведите необходимую разборку, то есть демонтаж всего в данном случае лишнего.

Если Вы не знаете, как выкрутить сломанный болт из алюминия — использование экстрактора окажется оптимальным решением.

Экстракторы лучше покупайте в ”расширенных” наборах, т.е. в комплекте со свёрлами и направляющими втулками для них.

Но, к сожалению, не всегда подобный инструмент доступен в данный момент или им нельзя воспользоваться в силу конструкции конкретного узла.

Если у вас возникают проблемы с сорванными гранями, рекомендуем выбирать крепеж лучшего качества: https://avselectro-msk.ru/catalog/4976-bolty — болты подходящего качества, которые можно купить в любых количествах.

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай.

Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим. Осторожно, без рывков, выкручиваем сломанный болт за гайку.

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание — отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные.

Начиная со сверла наименьшего диаметра, сверлим обломок. Когда ”стенка” его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.

Спасибо за внимание!

autosiga.ru

Как высверлить сломанный болт

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Извлечение сломанного болта

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца. Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить.

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Инструмент для извлечения сломанных болтов Сверлим отломившийся болт Технология извлечения отломившегося болта

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия. Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

StankiExpert.ru

stroyvolga.ru

Как выкрутить и вытащить сорванный болт: пошаговая инструкция

Со временем металл, из которого сделан крепеж, устает, становится менее прочным, легко ломается, и резьба, соответственно, может легко быть сорвана.

В таком случае открутить болт становится сложнее, но зная несколько способов, вы с этим справитесь.

Что же делать? Нужно заглянуть на страницы он-лайн журнала о строительстве ProfiDom.com.ua и прочитать нижеследующую пошаговую инструкцию.

Как выкрутить болт

Вам понадобится

– пассатижи;

– плоскогубцы;

– кусачки;

– гвоздодер;

– клей «Жидкие гвозди»;

– отвертка;

– еще один метиз;

– набор экстракторов;

– дрель со сверлом меньшего диаметра.

Шаг1. Попробуйте поддеть болт выдергой или гвоздодёром и вытащить, насколько позволит сорванная резьба. Далее, не убирая инструмента, откручивайте его отверткой или ключом, в зависимости от конструкции болта.

Шаг 2. Если у вас нет гвоздодёра, подсуньте под шляпку болта плоскую отвертку, уприте ее обо что-нибудь, чтобы образовался рычаг, и молотком аккуратно постукивайте по рукоятке отвертки – болт будет понемногу выходить из отверстия. Постарайтесь в это время подкручивать болт отверткой против часовой стрелки.

Шаг 3. Маленький болт попробуйте вырвать кусачками. Просто зажмите шляпку между губок инструмента и с силой потяните на себя. Если резьба совсем сорвана, он без труда выйдет, а если не совсем – крутите кусачки вместе с болтом против часовой стрелки.

Шаг 4. Если у болта шляпка предусматривает шлицы под отвертку, проблема заключается в том, что невозможно придать усилие в нужном направлении, так как болт прокручивает. Чтобы исправить это, заточите шляпку под разводной гаечный ключ или просто сделайте два среза напротив друг друга под пассатижи. Ухватитесь за шляпку и откручивайте, при этом тяните болт на себя.

Шаг 5. Купите набор экстракторов – несколько метчиков с обратной резьбой. Просверлите в болте отверстие глубиной 3-15 мм сверлом меньше, чем внутренний диаметр метиза. Подберите экстрактор по размеру и вкрутите его против часовой стрелки. В тот момент, когда конус, сужающийся в нижней части метчика, дойдет до конца, болт начнет вращаться вместе с ним – в этот момент начните откручивать сорванный болт в нужном направлении.

Шаг 6. На болт с сорванной резьбой, находящийся в труднодоступном месте, капните немного клея по металлу, например, «Жидкие гвозди», и приклейте еще один метиз. Поверхности предварительно обезжирьте. После полного высыхания попробуйте вытащить оба болта вместе, потянув приклеенный к себе и прокручивая его по ходу резьбы.

Как вытащить болт

Представьте ситуацию, когда в процессе ремонта техники вам необходимо разобрать какой-то узел, но вы не можете этого сделать, потому что у одного из крепежных болтов не оказалось шляпки. Ситуация хорошо известная, не стоит отчаиваться. Есть несколько достаточно простых способов решения этой проблемы.

Шаг 1. Если, к примеру, место излома болта расположено в непосредственной близости от поверхности детали, то стоит прибегнуть к помощи острого керна. Установите его под углом к краю болта и, слегка ударяя, постарайтесь придать ему вращение против часовой стрелки (для болта с правой резьбой). Иногда бывает этого вполне достаточно.

Шаг 2. Другой вариант можно реализовать с помощью болгарки, при условии, что верхняя часть «обезглавленного» болта хоть немного выступает над поверхностью детали. Прорежьте в нем паз под отвертку с помощью тонкого отрезного круга размером 0,8-1,00 мм и можете приступать к извлечению болта.

Шаг 3. Следующий, пожалуй, самый надежный способ – с помощью метчика с левой резьбой. Вначале сделайте керном отметку по центру болта и просверлите отверстие, диаметром которого на 2-3 мм меньше болта и глубиной 10-15 мм. Затем начните вворачивать в отверстие метчик до тех пор, пока сопротивление его вращения не начнет превышать силу трения резьбе болта, после чего он начнет выворачиваться.

Шаг 4. В отсутствие метчика можно попробовать извлечь болт с помощью отвертки, грани которой заточены на конус с таким расчетом, чтобы она входила в отверстие. Для более надежной фиксации в отверстии по отвертке следует слегка несколько раз ударить молотком.

Шаг 5. Для извлечения сломанного болта можно также использовать метчик с правой резьбой. Как только болт начнет уходить вглубь, начинайте выворачивать его. Следующий способ предполагает использование сварки, но только при трех условиях:а) если болт имеет диаметр более 10-12 мм;б) сварщик обладает высокой квалификацией;в) линия слома находится близко к поверхности (в этом случае можно попробовать приварить к сломанному болту кусочек металла и вывернуть с его помощью болт).

Шаг 6. В самом крайнем случае, когда все вышеперечисленные способы не удалось реализовать, остается высверлить болт сверлом, диаметр которого соответствует или близок диаметру болта. После этого следует засверлить отверстие под новую резьбу большего размера. Например, при резьбе М8 сделайте М10 или М12.

profidom.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
