Альтернатива покупному снегоуборщику

И, что тогда делать — разве есть альтернатива? И она действительно есть можно использовать механический снегоуборщик, но его стоимость — не мала!

Если цена такого устройства для вас слишком велика, тогда придется опираться на собственный разум — ведь можно сделать снегоуборочную версию из различных подручных предметов. Думаете, что это сложно, и у вас не получится? Ошибаетесь — это сможет каждый!

Для этого потребуется лишь двигатель, шнек и корпус. Сейчас будем постепенно разбираться, как сделать снегоуборщик собственными усилиями на основе всех этих частей. В принципе это реально для каждого человека, но придется постараться зато потом у вас будет отличный помощник в борьбе против снега.

Чтобы вы все сделали правильно придется разобраться в устройстве самодельного варианта машины для уборки снега. Пускай она будет работать не так эффективно, как купленный вариант, но стоимость, окажется, значительно ниже.

А еще вы сможете занять себя на какое-то время вопросами ее создания. Если у вас есть свободное время или нет другого выхода, поскольку лопата считается плохим вариантом, а покупка невозможна, тогда продолжайте читать и вы узнаете много полезной информации.

Для начала ознакомьтесь с фото снегоуборщиков своими руками на основе уже готовых моделей от различных доморощенных мастеров. Теперь вы знаете, как будет выглядеть помощник для очищения территории от снега.

С чего начать?

Рекомендуем для начала сделать качественный шнек, поскольку именно его стоит считать главной деталью самодельной машины. Сейчас разберемся для чего он служит, и что из себя представляет. И в итоге вы сможете создать шнек для снегоуборщика своими руками, который станет основой вашего устройства. Он будет спрятан под корпусом аппарата и будет на первом рубеже борьбы со снегом.

Речь идет о вале или стержне, обладающем спиральной поверхностью вдоль всей оси. Вал приводится в движение с помощью работы подшипников за счет чего передается энергия для спирального профиля.

Теперь разберемся какие бывают версии снегоуборочной машины:

Одноступенчатая на основе шнека — характеризуется тем, что сборка снега осуществляется с помощью самостоятельного вращения основного рабочего элемента. Такая модель подойдет для удаления умеренного количества осадков

Двухступенчатая на основе шнекороторной системы — обладает первой ступенью в виде шнека и второй, занимающейся выбросом собранного снега с помощью желоба, что происходит благодаря мощности ротора. Этот вариант рекомендуется для работы с большим количеством осадков.

Чтобы правильно сделать шнек необходимо понимать, как он выглядит. Создайте чертеж или используйте уже готовый вариант по которому удалось создать качественный вариант шнека.

Главное — это создать надежные режущие кольца для присоединения в валу выбранного привода. И еще потребуется рама и дополнительные приспособления.

Для этого используется такой набор деталей:

• Листовой металл необходимый для создания самого шнека и подходящего корпуса для него;
• Для образования рамы потребуется два стальных уголка размером в 50 х 50 мм каждый;
• Для формирования боковой части используется фанера, обладающая толщиной в 10 мм;
• Ручка снегоуборщика создается с помощью металлической трубы с диаметром в 0,5 дюйма;
• Вал шнека будет сформирован из трубы с размером в 3/4 дюйма.

Трубу необходимо просверлить насквозь, чтобы надежно зафиксировать металлическую лопатку с размером в 120х270 мм — она будет собирать снег. Кроме нее на трубу устанавливаются четыре резиновых кольца с диаметром в 28 мм их легко вырезать с помощью электрического лобзика. Образованный шнек будет работать на основе подшипников 205 серии поэтому их необходимо установить на трубу.

Для завершения работы необходимо:

• Вырезать четыре куска из заготовленного железа для образования дисков;
• Разрезать сформированные диски пополам и согнуть их в спираль;
• Приварить их к трубе в равном количестве с каждой стороны;
• По краям трубы необходимо надеть подшипники для фиксации конструкции.

Для образования рамы потребуются стальные уголки, которые привариваются для того, чтобы к ним потом можно было добавить платформу для выбранного типа агрегата. Внизу конструкции крепятся лыжи на основе деревянных брусьев с накладками из пластика, которые создаются из короба электрической проводки.

Чтобы понять, как это должно выглядеть советуем ознакомиться с фото самодельных снегоуборщиков, доказавших работоспособность годами эксплуатации.

Как обеспечить движущую силу для снегоуборщика?

Ему потребуется бензиновый либо электрический двигатель или мотоблок. Считается, что снегоуборщик для мотоблока подходит, наилучшим образом, поскольку в этом варианте все уже готово. Останется лишь провести установку и подключение, и можно эксплуатировать устройство. Для него можно использовать три версии приставок для очищения от снега:

• Вместе с жесткими, вращающимися кольцами. Они помогут справиться со снегом, который выпал недавно и еще не успел замерзнуть.
• На основе подвесной версии лопатки наделенной ножами. Подойдет для борьбы со снегом, пролежавшим некоторое время и образовавшим плотную форму.
• Но роторный снегоуборщик считается самым надежным вариантом. Он помогает отбрасывать снег на большое расстояние от места, где необходимо образовать достаточное пространство для прохода.

А есть ли альтернативный вариант?

Да! Можно создать снегоуборщик из бензопилы, чтобы получить устройство с надежными качествами и по небольшой цене. При условии, что уже есть ненужная бензопила вам фактически ничего не придется вкладывать. Разве что немного усилий и времени.

Рассмотрим преимущества этого варианта снегоуборщика:

• Умеренная стоимость изделия, а если нет бензопилы, тогда можно купить старую версию в рабочем состоянии за не большую цену у кого-то с рук;
• Отличная отдача от образованной системы для борьбы со снегом;
• Простота изготовления основных узлов устройства на основе материалов, имеющихся почти у всех владельцев дач или частных домов.

Важно: Единственным недостатком такой конструкции считается невозможность создания самоходной модели.

Чтобы она работала для начала необходимо сделать шнек, о том, как он изготавливается мы уже рассказывали. Дальше все просто необходимо отсоединить двигатель от вашей версии мотопилы и соединить его со шнеком.

Мощность изделия будет зависеть от возможностей двигателя. Рекомендуется выбирать шуструю пилу с хорошими показателями производительности, чтобы этого хватило для борьбы со снегом.

А, если есть триммер можно ли его переделать в снегоуборщик?

Да — это возможно, но есть некоторые нюансы. Модели с изогнутой штангой на основе передачи вращения с помощью стального троса не подойдут, поскольку они обладают недостаточной мощностью.

Чтобы создать качественный снегоуборщик из триммера потребуется изделие с прямой штангой на основе редуктора и жесткой версии вала, поскольку такая схема обеспечивает достаточную мощность.

Теперь рассмотрим этапы работы для сборки рабочего снегоуборщика:

Для создания корпуса подойдет маленькая металлическая бочка. Примерно на 15 см от дна проводится ее срез, потом по центру необходимо просверлить отверстие для выступающей части редуктора. По краям обеспечиваем отверстия для креплений щитка самого редуктора еще до его установки, чтобы все точно совпало.

На боковой стороне основы (бочки) добавляются отверстия с квадратной формой примерно 10х10 см они необходимы для удаления снега.

Необходимо создать четыре металлические лопасти примерно 25х10 см каждая для закрепления на диске триммера.

Элемент для выброса снега легко смастерить из частей, оставшихся от бочки. Необходимо вырезать прямоугольную полосу с размером примерно в 15х30 см.

Этот элемент сгибается и к нему привариваются боковые отводы, что поможет создать правильное направление для избавления от собранных масс снега.

Изготавливаем лопатку с помощью листа металла, обладающего размером в 30 х 40 см. Края вырезанной пластины необходимо согнуть до образования бортиков с высотой в 2 см.

Туннель для отвода снега приваривается к отверстию подготовленному для этого процесса. Лопатка монтируется снизу. Редуктор необходимо укрепить с помощью болтов, а ротор будет создан с помощью ножа триммера.

Теперь вы знаете, как изготовить множество версий помощников для борьбы с зимними осадками. Для их создания потребуется немного времени и подходящие материалы, а сам процесс монтажа не отличается особенной сложностью.

Фото снегоуборщика своими руками

Смотрите также

landshaftdizajn.ru

Снегоуборщик своими руками: варианты самодельных агрегатов

Зима в нашем регионе практически всегда бывает снежной и холодной. Вспомните, сколько хлопот доставляют сугробы возле дома! Чистить их лопатой – неблагодарное и очень утомительное занятие. Когда знаешь, как выбрать снегоуборщик, и уже обзавелся таким приспособлением, проблема снежных завалов решается в один миг. Как, вы до сих пор не сделали самодельный снегоуборщик своими руками? Тогда мы идем к вам!

Содержание: [показать]

Стандартное снегоуборочное оборудование стоит непомерно дорого, и не каждому покупателю оно по карману. В связи с этим и возникает вполне актуальный для зимы вопрос: как сделать снегоуборщик самостоятельно? В данной статье вы найдете обзор снегоуборщиков, а также подробную схему изготовления такого приспособления.

Принцип работы машин по уборке снега

Снегоуборщик для дома бывает электрическим и бензиновым. Отличие в способе питания: первые работают от электричества, вторые используют бензин. Устройство снегоуборщика и суть его работы выглядят так. Крутящийся механизм собирает груды снега, а затем выталкивает его в нужном направлении. Исходя из этого, весь снегоуборочный инвентарь делится на одноступенчатые и двухступенчатые машины. В первом случае для выталкивания используется сила, которую создает шнек (имеет быструю скорость вращения), во втором к работе подключается еще и ротор. Такое оборудование называется роторные снегоуборщики.

Ротор стоит на входе выпускного желоба, вращается и выталкивает снег. Шнек крутится с гораздо меньшей скоростью и, следовательно, изнашивается гораздо медленнее. Шнеком называется механизм, который измельчает снег, а затем направляет его внутрь снегоуборщика. Найти шнек вы сможете в передней части устройства. Обычно он изготавливается из металла, выглядит крепким и монолитным. По мнению некоторых пользователей, шнек больше напоминает бурильную установку или винт в увеличенном виде. Он вращается вокруг своей оси, искусно перемалывая снег и подавая его внутрь.

Рекомендуем также прочитать

1.

   Мангал из газового баллона своими руками

2.

   Бетономешалка своими руками


Самодельный роторный снегоуборщик хорош тем, что он легко справляется даже с сугробами, которые заледенели или были спрессованы. Для удобства эксплуатации производители делают поверхность шнека зубчатой.

Также электроснегоуборщик оснащается двигателем и выпускным желобом, регулирующим дальность выбрасывания снега и его направление. В качестве средства передвижения могут использоваться колеса или гусеницы.

Также все снегоуборочные машины можно разделить на самоходные модели и несамоходные. Движение может осуществляться двигателем (вы лишь направляете механизм) или человеком.

Изготовление снегоуборщика: начало работы

Заранее приготовьте сварочный аппарат, дрель и болгарку по металлу. Также вам обязательно потребуются листы кровельного железа и стали, трубы различного диаметра, уголки, подшипники и болты, отдельный угольник и металлические струбцины, фанера.

1. Заранее определитесь, снегоуборочный инвентарь какого типа вы бы хотели изготовить: шнековый или шнеково-роторный. Второй вариант несколько сложнее, но в сильные снегопады его эффективность гораздо выше.
2. Пожалуй, главной деталью изготовляемого механизма будет шнек. Он представляет собой приводный вал, к которому надежно прикреплены «режущие» кольца. Вал изготавливают из трубы диаметром 3/4 дюйма. По длине она в точности совпадает с длиной ковша. К каждому концу привариваются цапфы. В дальнейшем они позволят установить вал в подшипники.
3. Если вы планируете соорудить двухступенчатый снегоотбрасыватель, в центре трубы цепляется пластинка из металла размером 12 х 27 см. Ее ключевая задача – переправлять снег в желоб. По бокам цепляются кольца, толщиной 10 мм, сделанные из транспортерной ленты. Также вы можете вырезать их из листовой стали толщиной 2 мм.
4. Чтобы изготовить ковш, лучше всего взять кровельное железо. Ковш закроет шнек сразу с трех сторон, а верхняя часть немного подвинется вперед.
5. Боковые части ковша можно сделать из фанеры толщиной 10 мм. Конечно, это не снегоуборочная лопата своими руками, но можете быть уверены – фанера выдержит. По бокам ставятся самоцентрирующиеся подшипники со встроенным валом и шнеком. 2 см – именно таким будет расстояние от краев спирали. Главное, чтобы шнек не цеплялся за ковш. Вверху в обязательном порядке вырезается отверстие, предназначенное для выпускного желоба. Чтобы его изготовить, вы можете воспользоваться куском канализационной трубы (диаметр 15 см или больше). Вверху труба изгибается, задается нужное направление для выпадения снега.
6. Чтобы легко снимать и обслуживать двигатель, позаботьтесь о сооружении специальной рамы для установки. Металлические уголки окажутся как раз кстати. Приварите к раме планки из металла, чтобы закрепить ковш со шнеком и мотор. Просверленные отверстия позволят установить колеса и ручку.
7. Лыжи и колеса – следующий этап изготовления. Чтобы снегоуборщик нормально передвигался, вы можете использовать колеса или лыжи. Второй вариант предпочтительнее – снег есть снег. Лыжи изготавливаются из металла и крепятся по принципу санок. Расстояние от рамы должно быть минимальным. Если вы все-таки надумаете ставить колеса, позаботьтесь о том, чтобы они имели максимальный уровень сцепления, были устойчивы даже к очень сильным морозам.
8. Поскольку мы с вами изготавливаем ручные снегоуборщики, у них обязательно должны быть свои ручки. Схема снегоуборщика предполагает установку ручек из труб диаметром в полдюйма. Удобнее всего крепить их болтами. При перемещении снегоуборщика вам должно быть комфортно и удобно это делать. Снегоочиститель – не трактор, и сам он точно не поедет.
9. Несколько слов о роторе. Не имеет значения, делаете ли вы снегоуборщик из триммера или используете любой другой способ. Но в двухступенчатой конструкции вместо шнека можно сделать усовершенствованный ротор. Он выглядит как ось, вокруг которой скреплены 4 прямоугольные пластины. Желательно, чтобы они имели по краям ободки – это улучшит забор снега. Позаботьтесь, чтобы диаметр ротора в точности соответствовал диаметру ковша и не бился о него.
10. Самодельный электрический снегоуборщик может оснащаться простым электродвигателем мощностью 1 кВт. Главное, чтобы он был изолирован от попадания воды и снега – вы ведь не хотите наблюдать замыкание, верно? То же самое касается и шнура электропитания. На нем не должно быть повреждений.
11. Соединить двигатель с валом можно двумя способами: редуктором и ременной подачей.

Таким образом, типичный снегоуборщик своими руками комплектуется электродигателем, отдельным ковшом со шнеком, выпускным желобом, рамой со специальными ручками и проводом. В качестве несущего механизма вы можете использовать лыжи или колеса. Что касается шнека, он может быть изготовлен по различным принципам. Об этом уже говорилось выше.

Предупреждения и полезные советы

1. Выбрать снегоуборочную машину – это одно, а сделать ее самостоятельно – совершенно другое. Обязательно используйте чертежи, когда будете планировать работу.
2. В ручной шнек часто попадают мелкие предметы. Сделанный собственноручно снегоуборщик может сломаться, а двигатель – заклинить, если не поставить специальные предохранители.
3. Электродвигатель имеет свой кабель, но в большинстве случаев он не предназначен для работы в сильный мороз. Провод начнет «замерзать», установка будет работать с перебоями. Советуем выбирать провода ПГВКВ, а также SiHF и аналоги.
4. Габариты ковша нужно предусмотреть заранее. Например, если планируется расчистка очень узких дорожек, рабочая поверхность на них может просто не поместиться.
5. Очень удобно, когда в одноступенчатом снегоуборщике выпускной желоб расположен сверху и сбоку. В этом случае снег преодолевает гораздо меньшее расстояние. Спираль шнека наклоняется под небольшим углом туда, где находится желоб.

Можно сделать вывод, что изготовление машины по уборке снега является хоть и непростой, но вполне выполнимой задачей.

Затраты на изготовление гораздо меньше, чем если бы вам пришлось покупать такое устройство в магазине. Если говорить о себестоимости, то электрическая установка обходится гораздо дешевле, нежели бензиновая. Да и весит она в разы меньше. Взвесив все «за» и «против», можно с уверенностью говорить о том, что для уборки территорий малой и средней площади удобно и вместе с тем недорого иметь собственный снегоуборщик.

lanshaft.com

Как сделать ручной снегоуборщик своими руками

С приходом зимы у многих владельцев частных домовладений и дач возникает потребность в расчистке дворов и приусадебных участков от снега. Обычно все это делают снегоуборочной лопатой. Но гораздо быстрее и экономнее, с точки зрения трудовых затрат, делать это ручным снегоуборочником. Покопавшись в своем гараже и найдя там небольшой набор запчастей, можно сделать самодельный снегоуборщик своими руками.

Разновидности снегоуборщиков

Снегоуборщики можно разделить на два вида — электрические и бензиновые.

Как нетрудно догадаться, электрический ручной снегоуборщик своими руками делают на основе электродвигателя. Они обладают небольшой мощностью и применяются, в основном, для уборки снега на маленьких территориях. Такими аппаратами, как правило, можно убирать свежевыпавший снег.

В силу своей небольшой мощности лучше не проводить уборку наледи или утрамбованного снега такими аппаратами. Также они не способны переработать большие объемы снега. Зато такие аппараты небольшого размера, что очень сильно упрощает их хранение. Они более легки и удобны в управлении, чем их бензиновые собратья, но, в отличие от них, не могут похвастаться автономностью работы.

Особенности бензиновых моделей

Бензиновые снегоочистители, наоборот, отличаются большей мощностью и автономностью работы. Они предназначены для больших объемов работ и больших площадей. Благодаря своим габаритам и большому размеру ковша таким снеготолкателем можно убирать гораздо больший объем снега за один проход. Да и выброс снега производится на довольно большое расстояние. Также такой тип аппаратов можно назвать самоходным, так как они передвигаются без помощи пользователя. Такой агрегат способен снять снег большой толщины и плотности. Эта техника не требует от оператора приложения больших физических усилий при работе.

Обычно бензиновые снегоуборщики применяют на больших территориях с большим снежным покровом. Такое устройство, как правило, снабжается большим количеством опций и может работать с большим количеством навесного оборудования. Все эти опции и дополнительное оборудование сильно упрощают работу с техникой. Но и стоят такие снегоуборочники гораздо больше электрических.

Самоходные и несамоходные

Несамоходные снегоуборщики используются для расчистки небольших территорий, покрытых тонким слоем снега. Для начала работы, нужно приложить небольшое усилие, толкнув технику, а далее она по инерции будет двигаться сама. Они довольно маленьких габаритов и имеют небольшой вес. Такие снегоуборочники удобно использовать на маленьких территориях с узкими проходами, например, для расчистки тротуаров или узких дорожек. Эта техника работает очень деликатно за счет установленного обрезиненного шнека. Они малошумные и недорогие.

Как видно из названия, самоходный снегоуборщик способен двигаться без особых усилий со стороны пользователя. Он имеет бензиновый двигатель и колеса или гусеницы. Самый главный минус такой техники — это ее довольно высокая цена.

Самые популярные самодельные снегоуборочники — роторные и шнековые. По принципу работы шнековые агрегаты бывают одно- и двухступенчатыми.

Работа одноступенчатых напоминает механизм работы механической мясорубки. За счет вращения шнека осуществляется забор и выброс снега. Для уборки свежевыпавшего мягкого снега используется гладкий шнек. Если снег плотный и слежавшийся, берут зубчатый шнек.

В двухступенчатых аппаратах, помимо шнека, устанавливается ротор. Лопасти ротора выступают немного вперед, что помогает шнеку в заборе снега. Лопасти ротора, в основном, изготавливаются из металла. Но бывают лопасти и из плотного пластика. Также ротор могут изготавливать в виде щетки наподобие той, которая подключается к трактору для расчистки улиц.

В самодельных снегоуборщиках обычно используют одноступенчатую схему, так как она более проста в изготовлении.

Сердцем каждого снегоотбрасывателя является двигатель. Он может быть электрический или бензиновый. Для электрического двигателя нужен будет удлинитель. Радиус работы такого снегоуборочника будет определяться длиной шнура. При работе рядом с домом и при наличии в доступности электрической розетки лучше воспользоваться электродвигателем. Единственная проблема это то, что он боится влаги. Для больших территорий вдали от электричества лучше использовать бензиновый двигатель, так как он автономен. Самый простой и популярный вариант с бензиновым мотором — это сделать снегоуборочник на основе мотокультиватора.

Изготовление шнекового агрегата

Ширина снегоуборочника будет 50 см. Такая ширина будет удобна для расчистки тротуаров или дорожек от снега. Снегомет такого устройства будет работать метров на 10−12. Перед началом работ нужно сделать чертеж будущей самоделки или скачать его с просторов интернета.

Основным рабочим узлом машины является шнек. Шнек представляет собой вал, на который наваривается спиралеобразная лопасть. Такой шнек можно сравнить со шнеком мясорубки. Чтобы шнек вращался, он крепится к раме на подшипники. На раму крепится мотоблок и его крутящий момент передается на шнек. Обычно для изготовления шнека используются стальные листы, которые загибаются по форме шнека и привариваются к валу.

Изготовление шнека можно поделить на несколько этапов:

• из листа стали нужно нарезать 4 диска;
• затем полученные диски следует порезать пополам и согнуть все диски по форме спирали;
• после эти заготовки навариваются на вал с обоих концов по 4 штуки;
• для вращения вала с обоих его концов запрессовываются подшипники.

Для установки шнекового вала в короб снегоприемника ввариваются стаканы, в которые закрепляются подшипники. Подшипники подойдут любые, единственное условие: чтобы они плотно сидели в стаканах и не болтались там.

Далее можно приступать к изготовлению рамы аппарата. Изготавливают раму из стальных уголков. Уголки свариваются вместе и на поперечины крепятся планки для установки двигателя. В зависимости от того, где планируется эксплуатировать снегоуборочник, на раму устанавливаются колеса или полозья. Если по ровной поверхности с плотным снегом, то лучше колеса. Если же снег глубокий и рыхлый, а поверхность неровная, то лучше установить полозья.

На раму крепятся элементы управления машиной. Следом устанавливается платформа для мотора.

Материалы для изготовления узлов аппарата:

• ручки управления аппаратом изготавливаются из стальной полудюймовой сантехнической трубы;
• короб снегоприемника изготавливается из листового металла. Боковины короба можно изготовить из толстой фанеры;
• ширина короба подбирается владельцем индивидуально, по его личным предпочтениям. В большинстве случаев, короб делают шириной 50 см;
• желоб снегоотбрасывателя делаем из пластмассовой трубы для канализаций диаметром 160 мм;
• для приводного вала используем стальную трубу в три четверти дюйма.

Для увеличения срока службы вашего самодельного снегоуборочника необходимо соблюдать ряд простых правил. Во избежание поломки мотора из-за попадания в него камней и льда желательно добавлять в конструкцию агрегата ограничительные болты и втулки. Если их не использовать, то двигатель с большой вероятностью может заклинить. Подшипники следует выбирать закрытые, чтобы уменьшить попадание внутрь чужеродных предметов и влаги. Привод рациональней использовать ременной, с использованием редуктора и шкивов. Прямой привод плох тем, что у него больше вероятность заклинивания при попадании камней и льда.

На просторах интернета можно найти огромное количество схем, чертежей, руководств и советов по изготовлению снегоуборочной техники для дома своими руками. Придерживаясь этих рекомендаций и имея начальные знания и умения в механике, можно собрать свой собственный агрегат, тем самым ощутимо сэкономив на его покупке. Если достаточно аккуратно собрать и хорошо покрасить свой самодельный аппарат, он мало чем будет отличаться от заводского экземпляра. А покраска также дополнительно защитит его от воздействия коррозии.

nasotke.pro

Самодельные снегоуборочные машины для дома своими руками

Снежные зимы вместе с радостью приносят много забот, связанных с уборкой снега. Очистить большую территорию лопатой довольно сложно. Умельцы сразу нашли выход из положения и изобрели огромное количество самоделок. Преимущество подобной техники заключается в меньшей стоимости по сравнению с заводскими аналогами. Сейчас мы рассмотрим, как сделать снегоуборщик своими руками из имеющихся в хозяйстве запчастей.

Как сделать снегоуборочную машину своими руками

Процесс изготовления шнека снегоуборщика

Самая эффективная самодельная снегоуборочная машина для дома своими руками получится, если ее оснастить шнековым механизмом. Большинство всех снегоочистителей заводского изготовления имеют аналогичное устройство. Принцип работы оборудования заключается в захвате снега вращающимися ножами спиральной формы. Шнек снегоуборщика состоит из двух спиралей по бокам, а между ними по центру вала приварены металлические лопатки. Они подбрасывают снег в отводящий рукав. К самому тяговому агрегату снегоуборщик подключают через ременную передачу.

Важно! Готовый роторный снегоочиститель можно подсоединить к мотоблоку, культиватору или мини-трактору. За неимением таких машин умельцы изготавливают самоделку, оснастив ее электродвигателем, мотором от бензопилы, мопеда или другой техники.

Сборка роторного снегоуборщика начинается с изготовления шнека. Сначала потребуется найти материал для спиральных ножей. Чтобы получилось четыре кольца диаметром 28 см нужно найти 1,5 м транспортерной ленты толщиной 1 см. Ножи для шнека вырезают, оставляя внутри кольца лепестки. Они нужны для крепления к рабочему валу – ротору. В итоге должна получиться заготовка ножей шнека, как на представленном фото.

Прочнее получатся ножи шнека из листовой стали. В этом случае вырезают восемь полуколец, которые потом сваривают спиралью. Можно пойти по другому пути. Из листовой стали вырезают четыре диска. Сбоку каждое кольцо перерезают болгаркой, после чего края вытягивают в противоположные стороны.

Совет! Готовый шнек для снегоуборщика можно снять со старой сельскохозяйственной техники. Его останется только немного усовершенствовать.

Для самостоятельного изготовления шнека лучше использовать чертежи. Если посмотреть на представленную схему, то сразу станет понятно, что спиральные ножи состоят из двух частей, а между ними стоит лопатка для выбрасывания снега в отводящий рукав.

Рабочий вал шнека снегоуборочной машины изготавливают из стальной трубки диаметром 20 мм и длиной в пределах 800 мм. На оба конца насаживают подшипники № 203 или 205. Но на трубу их набить не получится. Для подшипников придется выточить две цапфы. Причем одну из них делают длиннее. На эту цапфу потом насаживается шкив ременного привода, от которого будет вращаться ротор.

По центру трубы параллельно друг другу приваривают две металлические лопатки. Стальные ножи шнека просто приваривают к трубе. Если их делали из транспортерной ленты, то на вал сначала сваркой фиксируют крепежные проушины, а к ним уже болтами прикручивают ножи.

Внимание! Витки спирали шнека располагают по направлению к лопаткам. Расстояние между ножами делают одинаковое, иначе снегоуборщик во время работы будет уводить в сторону.

Теперь осталось собрать корпус снегоуборщика и вставить внутрь готовый шнек. Для этих работ понадобится листовая сталь толщиной 2 мм. Фрагменты будущего корпуса снегоуборщика выкраивают болгаркой, после чего сваривают в единую конструкцию. С внутренней стороны по центру боковых элементов корпуса фиксируют посадочные гнезда для подшипников, после чего вставляют шнек на свое постоянное место. На выступающую с одной стороны цапфу насаживают шкив ременного привода. Сам корпус снегоуборщика устанавливают на лыжи, а снизу болтами крепят стальную полосу стационарного ножа. Этот элемент будет подрезать пласты снега.

На видео представлен самодельный шнек снегоуборочной машины:

Для полной реализации этого проекта осталось подобрать тяговый агрегат, который приведет в действие роторный снегоуборщик.

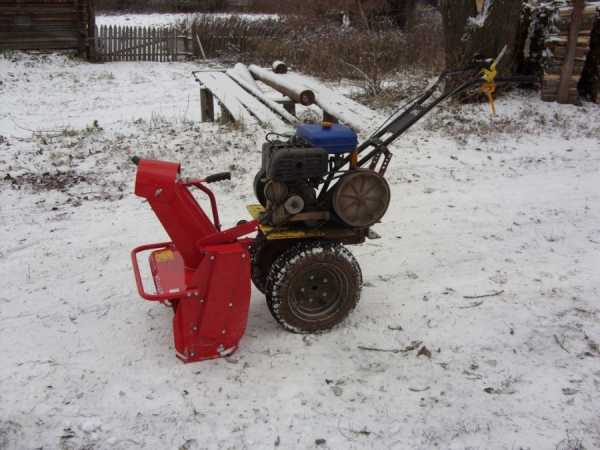

Переоборудование мотоблока в шнековую снегоуборочную машину

Проще всего снегоуборочная машина своими руками собирается, если имеется рабочий мотоблок. Для реализации этого проекта не понадобится искать дополнительные запчасти. Роторный снегоуборщик уже собран. Тяговое устройство есть. Теперь осталось выполнить сцепку этих двух агрегатов, сделать ременную передачу и снегоуборочная машина готова.

В зависимости от марки мотоблока, снегоуборочную навеску крепят к скобе на передней или задней части рамы. Во втором варианте руль придется развернуть на 180⁰. Движение снегоуборочной машины будет происходить на задней скорости. В случае переднего крепления навески, мотоблок едет на первой передаче со скоростью не более 4 км/ч.

Привод роторного снегоуборщика проще сделать ременной. В случае заклинивания шнека ремни просто проскользнут на шкивах. Можно установить на снегоуборочную машину и цепной привод через звездочки. Однако при попадании крупного твердого предмета в шнек, существует угроза разрыва цепи или выломка зубьев на звездочках.

Снегоуборщик с мотором от бензопилы

Если дома нет мотоблока, то простейшую снегоуборочную машину получится собрать с двигателем от бензопилы. Такой примитивный вариант подойдет для дачи, где снег убирать придется не очень часто.

Рабочим механизмом остается тот же роторный снегоуборщик. Реализация этого проекта направлена на изготовление тягового устройства – машины. Мотор берут от старой мощной бензопилы, например, «Дружба». Для его крепления нужно сварить раму. Сложного здесь изобретать ничего не нужно. Снегоуборочная машина будет несамоходная, поэтому раму сваривают из четырех кусков швеллера, а снизу фиксируют ось колесной пары. Сверху болтами крепят сам мотор.

Если хочется иметь самоходную снегоуборочную машину, тогда к раме придется приспособить редуктор, который будет передавать крутящий момент от двигателя к колесной паре. В этом случае можно на моторе бензопилы оставить родную звездочку. Аналогичную деталь закрепляют на оси колесной пары. Теперь остается надеть цепь, и получился прямой привод для снегоуборочной машины.

В финале осталось сзади к раме приварить рукоятки. Спереди организовывают сцепку с роторной насадкой. Все рабочие органы снегоуборщика закрывают съемным кожухом из жести.

Снегоуборщик, работающий от электричества

Чтобы собрать самодельный снегоуборщик своими руками с электрическим двигателем, работу начинать надо вновь с изготовления рамы. К ней приваривают ручки. Вместо колесной пары, снегоуборочную машину можно поставить на лыжи, но на некоторых сложных участках такую технику тяжелее будет толкать.

Насадкой опять выступает роторный снегоуборщик. Для передачи шнеку крутящего момента используют комплект шкивов. Из них собирают ременную передачу, которую прячут под стальным защитным кожухом. Можно организовать цепной привод снегоуборщика через звездочки. Однако при заклинивании сделанного механизма существует угроза сгорания электродвигателя.

Иногда умельцы роторную насадку дополнительно усиливают вентилятором. Пример такого снегоуборщика показан на фото. Лопасти вентилятора стоят внутри круглой улитки с патрубком для выброса снега, которая плотно соединена с корпусом роторной насадки. Во время вращения, шнек загребает снег и подает его лопатками в выходное сопло. Стоящая за ним крыльчатка вентилятора втягивает подающуюся массу, после чего сильным потоком воздуха выбрасывает через отводной рукав.

Электромотор для шнековой машины лучше брать трехфазный, мощностью не менее 1,5 кВт. Недостатком такого снегоуборщика является постоянно волочащийся кабель и привязанность к электрическому щитку, где выполняется подключение.

На видео рассказывают об изготовлении снегоуборщика из электрического триммера:

Заключение

Собрать снегоуборочную машину можно практически из любой домашней техники, у которой имеется двигатель. Важно только помнить, что снег – это вода. Электрические самоделки несут определенную опасность поражения током. Лучше всего отдать предпочтение именно бензиновым моторам.

fermilon.ru

Самодельные снегоуборщики — варианты изготовления своими руками

Многие жители загородных домов не раз сталкивались с проблемой, вызванной сильными непрерывными снегопадами. На уборку снега уходит много времени и сил, что заставляет жильцов всерьез задуматься о покупке снегоочистительной машины. Однако цены на некоторые модели часто не позволяет приобрести подходящий экземпляр. Что же делать в такой ситуации? Ответ довольно прост – собственноручно изготовить очиститель снега.

Снегоуборщик из хозяйственной техники – в чем преимущества?

Многие владельцы сельскохозяйственных агрегатов часто задумываются о переделке своей техники в снегоочистительные машины. При этом основная проблема кроется в незнании порядка действий и боязни вывести из строя уже имеющееся оборудование. Однако на практике оказывается, что все страхи были попросту бессмысленными, ведь изготовить своими руками снегоочиститель под силу абсолютно каждому. Более того, новоиспеченный владелец самодельной машины получает несколько важных преимуществ:

• Изготовленный своими руками агрегат гораздо проще эксплуатировать и обслуживать, чем купленную модель;
• Снегоуборщик потребляет намного меньше топлива по сравнению с магазинными аналогами известных производителей;
• Самоделки-снегоуборщики гораздо легче и меньше бытовых магазинных снегоуборщиков.

Большой плюс – это небольшие сроки, которые требуются на изготовление снегоуборочной машины. Потратив примерно полдня, вы получаете надежный агрегат, который позволит быстро убрать снег без особых физических усилий.

Снегоуборщик из триммера – справиться каждый

Один из наиболее простых вариантов изготовления снегоуборочной техники заключается в использовании бытового триммера и небольшого перечня дополнительных материалов. Мощность изготовленного агрегата будет напрямую зависеть от характеристик мотора триммера. Тем не менее, даже машина с невысокой мощностью легко справиться с уборкой снега на небольших территориях.

Снегоуборочная самодельная техника в большинстве случаев состоит из триммера и лопаты. Дистанция выброса снежных масс небольшая, однако, особого значения для владельцев загородной недвижимости это, как правило, не имеет. К основным плюсам агрегата относится низкий уровень шума, отличная маневренность и простота в обслуживании.

Сам процесс изготовления занимает примерно 3–4 часа. При эксплуатации следует внимательно следить за тем, чтобы в двигатель не попадали остатки снега, так как влага может вывести из строя мотор триммера.

По окончанию зимнего периода лопата снимается, и вместо нее устанавливаются насадки для покоса травы.

Читать подробнее…

Снегоуборщик из газового баллона – просто о сложном

Такого рода снегоуборщик самодельный не потребует больших денежных затрат. Вместе с тем, придется потрудиться над распиливанием газового баллона. Главное перед тем, как самому сделать агрегат – убедиться в отсутствии газа и давления в емкости.

Преимущество использования газового баллона заключается в том, что из него удается получить очень прочную лопату, которая, даже при наезде на твердые препятствия, не будет деформироваться и ломаться.

Помимо баллона для работы также потребуется применить домашний культиватор и мотоблок, мотор, ротор и ремень которого будут приводить в движение шнековый механизм снегоуборщика.

Сборка машины отнимет не более 2–3 часов времени. Готовая снегоуборочная техника очень проста в эксплуатации и не требует частого ремонта.

Читать подробнее…

Снегоуборщик из газонокосилки – суть переделки

Такого рода самодельные снегоуборочные машины для дома своими руками дают возможность регулярно убирать небольшие территории с ровной поверхностью. Основное достоинство этих агрегатов – экономичность, маневренность и низкий уровень шума. Перед тем, как сделать снегоуборочную машину, потребуется изучить чертежи, в которых указаны зазоры между элементами и и маркировка подходящих крепежей.

Следует помнить, что газонокосилка – это агрегат, который не предназначается для работы в зимнее время. Следовательно, в процессе изготовления снегоуборщика необходимо позаботиться о надежной защите двигателя агрегата. С этой задачей хорошо справляются стальные пластины или пластиковые накладки.

Читать подробнее…

Снегоуборщик из бензопилы – агрегат для простых задач

К достоинствам такой машины относится небольшой вес и скромное потребление топлива. При этом машина легко справляется с обслуживанием территорий, площадью до 5 соток.
Суть изготовления заключается в разборке бензопилы, извлечения ее двигателя и редуктора, и монтажа деталей на самодельный агрегат. Для изготовления ковша, пластин шнека и патрубка для выбрасывания снега используются стальные листы, толщиной не менее 3 мм.

Готовый снегоуборщик отбрасывает снежные массы на расстояние до 2 метров. Машина очень проста в эксплуатации, обслуживании и самостоятельном ремонте. Среди минусов следует выделить сильный уровень шума и вибрации.

Читать подробнее…

Снегоочиститель из культиватора – для любителей мощности

Этот вариант обладает такими преимуществами, как довольно высокая мощность, проходимость и дальность выброса снега. Вместе с тем, такой агрегат потребляет большое количество топлива и издает сильный шум при работе.

Важно помнить, что культиватор не предназначен для работы в условиях сильных морозов. В связи с этим, двигатель самодельного снегоуборщика нужно регулярно прогревать прежде, чем начать уборку снега. С целью защиты мотора корпус машины потребуется оборудовать защитными металлическими пластинами.

Снегоуборщик из культиватора может использоваться на больших территориях, площадью до 15 соток. При эксплуатации следует использовать качественное сезонное моторное масло. По окончанию зимнего периода ковш и шнековый механизм можно демонтировать и собрать культиватор для обработки почвы.

Читать подробнее…

pro-motobloky.ru
