Снегоуборщик из культиватора — в чем суть переделки, чертеж, видео

О покупке снегоуборщика задумываются многие жители северных регионов. Однако не каждый желающий в состоянии купить технику по достаточно высокой цене. В таком случае можно уделить немного своего времени, и собрать снегоуборочную машину из мотокультиватора. Для этого не нужно покупать дорогие материалы и оборудование, ведь все необходимое для работы есть в гараже у любого землевладельца.

Самодельные снегоуборщики из культиваторов популярны благодаря очень важному преимуществу – способности отбрасывать собираемый снег на довольно большие дистанции. Очень часто это расстояние составляет 8–10 м.

Для сборки рамы самодельного снегоуборщика из культиватора используются прочные металлические детали, а в самом устройстве находится минимум элементов из пластика. Это делает конструкцию устойчивой перед ударами о твердые предметы.

Как и заводские модели, самодельный снегоуборщик из мотокультиватора комплектуется шнековым валом. Вращаясь, он собирает выпавший снег, и выталкивает в желоб. Из него снежные массы вылетают в нужную оператору сторону.

Внутренняя часть конструкции оборудована надежными ремнями и переходниками. Они способны обеспечивать сильные толчки твердого слежавшегося снега и небольших кусков льда. Для активации техники валы двигателя культиватора необходимо подключить к самодельному снегоуборщику при помощи ременной передачи.

Подготовка к сборке

Перед изготовлением снегоуборщика из культиватора следует тщательно подготовиться. Вначале потребуется изучить чертежи. В них должны быть указаны габариты деталей и способы их крепления в конструкцию.

Помимо изучения схем, фермеру следует подготовить оборудование.

Для сборки техники из культиватора потребуются:

  • гаечные ключи;
  • болгарка;
  • дрель;
  • сварочный аппарат:
  • отвертки;
  • тиски и плоскогубцы;
  • молоток и напильник;
  • электроножовка.

С материалов для изготовления снегоуборщика из культиватора нужно купить:

  • лист кровельной стали;
  • профильные трубы разного диаметра;
  • лист толстой фанеры;
  • транспортерная лента;
  • стальные уголки;
  • пара закрытых подшипников.

Все подготовленные для работы металлические изделия следует заранее проверить. При сборке техники из культиватора нельзя использовать детали, на которых появилась ржавчина. Также фермеру необходимо тщательно осмотреть подшипники. Если на них образовались малейшие трещины, то детали нужно заменить.

Как сделать из культиватора снегоуборщик своими руками?

В процессе сборки самодельного снегоуборщика необходимо соблюдать определенный порядок действий. Таким образом, фермер не допустит ошибок, и сможет собрать технику гораздо быстрее.

Алгоритм работы выглядит следующим образом:

  1. Сначала необходимо сделать несущую конструкцию. Для изготовления рамы подойдут металлические уголки, которые потребуется сварить между собой. Сначала детали крепятся точечной сваркой. Убедившись, что никаких ошибок при изготовлении допущено не было, фермер может соединять элементы сплошным сварным швом. Трубу, диаметром не более 2 см, следует использовать для изготовления ручки. Другая труба с диаметром 4 см подойдет для изготовления шнекового вала;
  2. В средней части более широкой трубы следует проделать сквозное отверстие. Оно необходимо для крепления металлической пластины, размерами 17×27 см. Она послужит своеобразной лопаткой. Под воздействием вращательных движений вала лопатка начнет отбрасывать снежные массы в нужную оператору сторону;
  3. При работе техники снег не сразу будет попадать к лопатке. Для этого в конструкцию нужно установить двухзаходный шнек. Его изготовление следует начать с вырезания боковины от старой покрышки. Также для этого можно использовать транспортерную ленту. Из нее потребуется вырезать 4 одинаковых кольца. Диаметр каждого из них должен составлять около 28 см;
  4. На раму необходимо установить надежную платформу, которая должна выдерживать двигатель культиватора. Для этого необходимо приварить к трубе 2 уголка. Далее конструкции крепится перпендикулярно к лопатке. Между ДВС и платформой следует постелить плотный резиновый коврик. Он будет гасить вибрации двигателя;
  5. После этого в вал нужно установить закрытые подшипники. Для этого следует немного пропилить концы вала, и несколько раз несильно простучать их молотком. Также фермер должен подготовить место для установки шпонки. Она будет крепиться в пазу на одном из концов вала;
  6. Чтобы оператор не испытывал проблем с передвижением снегоуборщика по скользкому покрытию, технику нужно оборудовать лыжами. Их следует вырезать из кусков плотной фанеры;
  7. К нижним поверхностям лыж необходимо прикрепить пластиковые планки. Они придадут технике скорости и плавности передвижения;
  8. Для выброса снега в конструкции самоделки из культиватора должен быть предусмотрен поворотный желоб. Его можно сделать из отрезка канализационной трубы. Ее диаметр должен составлять не менее 16 см. В противном случае снег будет задерживаться во время своего передвижения по желобу;
  9. Чтобы закрепить элементы на каркасе снегоуборщика, к шнеку необходимо приварить трубу. Далее к готовой конструкции потребуется прикрепить сам желоб;
  10. Для регулировки направления выброса снега к желобу следует приварить небольшой отрезок канализационной трубы;
  11. В процессе сборки техники нужно убедиться в том, что ширина лопатки на несколько сантиметров меньше диаметр выбросного желоба. Это обеспечит быстрый вывод собранного снега через конструкцию;
  12. Так как снегоуборщик из культиватора будет постоянно работать в условиях повышенной влажности, его металлические детали нужно покрасить. Это защитит конструкцию от образования ржавчины. О результатах изготовления техники расскажет видео.
Готовую самоделку из культиватора нужно тщательно проверить. Сначала необходимо залить горючее и внести необходимые для работы смазочные средства. После этого потребуется завести снегоуборщик и дать ему 5 минут поработать на холостом ходу. После нагрева мотора, следует совершить первый прогон по участку, где лежит свежевыпавший снег. Если техника не издает лишних шумов и не дымит, то можно переходить к уборке более твердого снега.

При использовании техники очень важно следить за дорожным покрытием. Перед работой лучше всего пройтись по участку, и собрать с него ветки, крупные камни, пластиковые бутылки и другой мусор. В противном случае посторонние предметы попадут в шнек, из-за чего он может сломаться.

Также фермер обязан следить за качеством смазки. Чтобы снегоуборщик из культиватора исправно служил долгое время, менять масла в нем следует не реже 2 раз в месяц.

pro-traktor.ru

Снегоуборщик из мотокультиватора своими руками

Мотокультиватор является универсальной техникой, с помощью которой можно выполнять много домашних работ. Востребован агрегат даже зимой для уборки снега, только к нему нужно подсоединить соответствующее навесное оборудование. Сейчас мы рассмотрим процесс изготовления снегоуборщика из мотокультиватора своими руками, а также узнаем, какие насадки еще применяются для работы зимой.

Разновидности снегоуборочных навесок, принцип их работы и порядок изготовления

Разнообразие снегоуборочного оборудования для мотокультиваторов не так уж и велико. Самой эффективной считается роторная навеска. Еще снег можно убрать отвалом. В паре с этой лопатой обычно ставят дорожную щетку, но в домашних условиях последний тип навески применяют редко.

Внимание! Снегоуборочные навески от мотоблока к мотокультиватору могут не подойти. Это связано не только из-за крепления. У мотоблока двигатель стоит мощнее, поэтому он способен справится с навесками больших габаритов. Мотор мотокультиватора может оказаться слабым для габаритного снегоуборщика, и в процессе работы будет перегреваться.

Лопата отвал для уборки снега

Простейший снегоочиститель для культиватора – это отвал. Хотя, бульдозер разумней использовать с мотоблоком, так как у него более мощный двигатель. Но и для мотокультиватора можно сварить небольшую лопату. Работать такой навеской очень просто. Отвал крепят к скобе на раме культиватора. Во время движения техники, лопата сгребает снежный покров. Чтобы снег уходил в сторону, а не нагребался большой кучей, лопату устанавливают под небольшим углом относительно обочины дороги.

Совет! При работе с отвалом, резиновые колеса на культиваторе лучше заменить металлическими грунтозацепами.

Для мотокультиватора отвал изготавливают из стального листа толщиной 3 мм. Однако выгибать самостоятельно без соответствующего оборудования металлическую заготовку очень сложно. Проще найти кусок стальной трубы диаметром 200–300 мм, разделить ее вдоль на три части и вырезать болгаркой один полукруглый сегмент.

Нижняя часть лопаты – это нож. Он будет срезать пласт снега. Однако стальной нож способен повредить тротуарную плитку или асфальт. Для таких работ надо отрезать полосу из транспортерной ленты и закрепить ее болтами к нижней части отвала.

С тыльной стороны лопаты вверху приваривают 2 проушины, а к ним крепят тяги, идущие к рычагам управления. По центру отвала тоже приваривают проушины. Сюда крепят штангу, с помощью которой навеску фиксируют к скобе на раме культиватора. Сборка бульдозера окончена, можно пробовать грести снег.

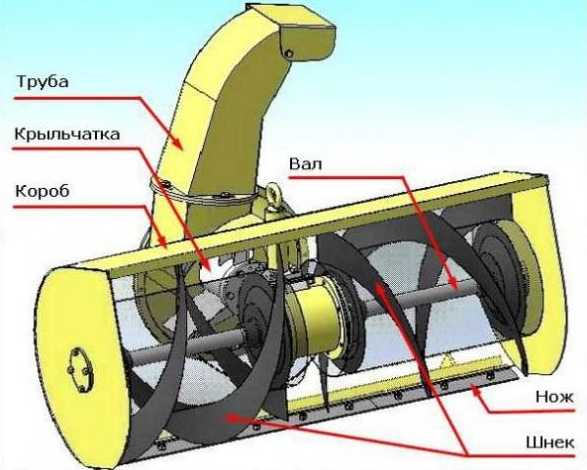

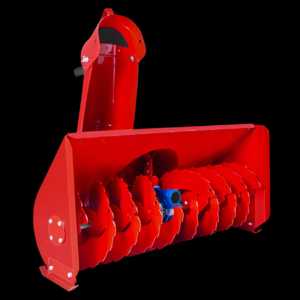

Роторная снегоуборочная навеска

Чтобы сделать роторный снегоуборщик из культиватора, нужно выполнить много токарных и сварочных работ. Такая навеска еще называется шнековой. Состоит механизм из стального корпуса. Внутри на подшипниках вращается шнек. Ножи спиральной формы захватывают снег, и от боков корпуса подталкивают его к центральной части. В этом месте на роторе вращаются металлические лопатки. Они подхватывают снег и выталкивают его через сопло, установленное на корпусе снегоуборщика. Направление вылета регулируют козырьком. Для этого на выход сопла надевают рукав. Сверху крепят поворотный козырек. Оператор сам проворачивает его в нужную сторону.

Самой сложной деталью в изготовлении является шнек. Его проще найти готовый со старой с/х техники. В противном случае придется заняться токарными и сварочными работами. Сборку шнека выполняют по представленному чертежу. Сначала берут отрезок трубы диаметром 20–25 мм. К обоим концам крепят цапфы. Ножи делают из листовой стали толщиной 2 мм. Для этого вырезают 8 половинок дисков. Их приваривают к трубе так, чтобы получилась двухсторонняя спираль. По центру ротора между двумя спиралями приваривают металлические лопатки.

Совет! Ножи шнека еще делают из транспортерной ленты или боковой части автомобильной покрышки. Фиксация к ротору выполняется болтами. Для этого на трубе приваривают проушины.

После изготовления шнека приступают к сборке корпуса снегоуборщика. Его фрагменты раскраивают из стального листа толщиной 2 мм. К нижней части корпуса крепят стальную полосу, исполняющую роль неподвижного ножа. Он будет подрезать пласты снега. Чтобы снегоуборщик легче передвигался по снегу, корпус ставят на полозья, именуемые лыжами. Сверху по центру корпуса вваривают патрубок из куска трубы. Это будет выходное отверстие для выброса снега.

Дальнейшие действия направлены на установку шнека. Сначала изнутри к боковым стенкам корпуса крепят болтами гнезда подшипников № 203. После этого ставят сам шнек. Передачу крутящего момента от мотора культиватора к ротору организовывают с помощью ременной передачи. Здесь нужно установить ведущий и ведомый шкив. Желательно продумать систему натяжения. Она поможет отрегулировать передачу, чтобы избежать проскальзывания ремней.

Кожух с поворотным козырьком для выброса снега выгибают из оцинковки. Сзади к корпусу роторного снегоуборщика крепят штанги, с помощью которых обеспечивается сцепка с мотокультиватором. Во время работы механизма, снег из рукава будет вылетать на расстояние 3–5 м. Дальность выброса зависит от оборотов шнека и угла наклона поворотного козырька.

На видео представлен самодельный роторный снегоуборщик:

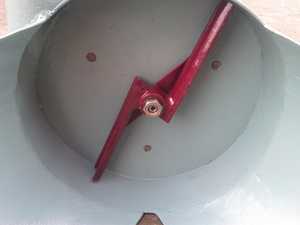

Вентиляторный снегоуборщик для мотокультиватора

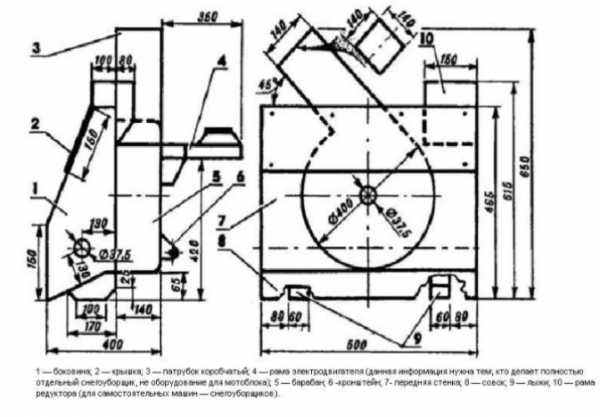

По представленным чертежам можно сделать снегоуборщик вентиляторного типа. Сначала из листовой стали сваривают овальный корпус. Такая форма нужна для всасывания вентилятором снега. В отверстии задней части корпуса устанавливают втулку для подшипников. Их в снегоуборщике будет 4 штуки. Два подшипника насаживают на вал, после чего вставляют их внутрь втулки. Один край вала должен выходить наружу корпуса. Сюда насаживают еще два подшипника со стаканом, к которому приварены крепежные кронштейны. С этой стороны конец вала тоже должен выступать.

Вращающийся механизм снегоуборщика готов. Теперь на вал, выступающий внутри корпуса, насаживают лопасти вентилятора. Спереди крыльчатку закрывают защитной стальной сеткой. На наружный конец выступающего вала насаживают шкив. Сюда будет подходить ременная передача от рабочего вала двигателя мотокультиватора.

Теперь нужно организовать отверстие выброса снега. Для этого вверху овального корпуса вблизи крыльчатки вентилятора прорезают широкое отверстие. Сюда вваривают патрубок, а сверху надевают жестяной рукав с козырьком. Вращающиеся лопасти вентилятора будут втягивать внутрь корпуса снег и под давлением выбрасывать его через рукав.

Недостатком вентиляторного снегоуборщика является ограниченное использование навески. Вентилятор способен всасывать только свежевыпавший рыхлый снег. Если покров слежался, заледенел или мокрый, то работать такой снегоуборщик не будет.

Комбинированный снегоуборщик для мотокультиватора

Умельцы, любящие изобретать что-то особенное, соединили роторный и вентиляторный снегоуборщик в одну конструкцию. В итоге получилось эффективное навесное оборудование. В таком снегоуборщике шнековый механизм срезает слежавшийся и мокрый покров. Лопатки подбрасывают снег в сопло, где работающий вентилятор воздухом выталкивает его через рукав. Эффективность использования комбинированного снегоуборщика заключается в увеличении дальности выброса.

При изготовлении этого навесного оборудования, сначала собирают роторный снегоуборщик. Выходное сопло на корпусе вваривают большого диаметра. Дополнительно здесь фиксируют сбоку кольцо, в которое вставляют ротор с лопастями вентилятора. Сверху на сопло надевают рукав с поворотным козырьком. Вращение вентилятора и шнека организовывают от двигателя культиватора через ременную передачу. Возможно, на валы придется поставить трехручейные шкивы.

Заключение

Стоимость самодельного снегоуборщика обойдется хозяину во много раз дешевле, чем приобретение навески заводского изготовления.

fermilon.ru

Снегоуборщик из культиватора своими руками – инструкция по изготовлению

Чтобы переделать культиватор в снегоуборщик, можно воспользоваться двумя способами. Первый из них подразумевает установку на хозяйственный агрегат специальной снегоуборочной насадки. Второй метод более сложный, и заключается в полной трансформации сельскохозяйственной машины.

Снегоуборщик из культиватора – особенности переделки

Изготовленные из культиваторов снегоуборочные машины заслужили популярность благодаря способности отбрасывать снег на довольно большие расстояния. Нередко дистанция, на которую выбрасываются снежные массы, достигает 10–12 м. Изготовленная своими руками техника обладает прочным стальным корпусом. При этом в конструкции находится минимальное количество пластика, что делает агрегат защищенным практически от любых механических повреждений.

Как и другие снегоуборщики, самодельный агрегат оборудуется вращающимся шнековым валом. Во внутренней части конструкции присутствуют надежные переходники и ремни, которые обеспечивают сильные толчки для дальнего отбрасывания снега. Активация агрегата осуществляется посредством подключения валов мотоблока и изготовленного своими руками снегоуборщика при помощи ременной передачи.

Подготовка материалов и оборудования

Перед тем, как сделать снегоуборочную машину, следует основательно подготовиться. Для этого нужно приготовить все необходимое оборудование и материалы. Вам потребуется:

  • Набор гаечных ключей разных размеров;
  • Гайки и болты;
  • Дрель;
  • Болгарка;
  • Комплект разных по размеру отверток;
  • Напильник и молоток;
  • Тиски и плоскогубцы;
  • Электрическая ножовка;
  • Сварочный аппарат и цепи разного диаметра;
  • Лист из кровельного железа;
  • Разные по диаметру профильные трубы;
  • Транспортерная лента и лист фанеры;
  • Металлические уголки;
  • Несколько подшипников закрытого типа.

Все собранные инструменты и материалы лучше всего расположить на ровной поверхности, подстелив старое плотное полотенце. Так вы сможете быстро найти нужную деталь, и не отвлекаться на походы в гараж.

Изготовление снегоуборщика – порядок действий

При изготовлении самодельной снегоуборочной машины необходимо строго придерживаться определенного алгоритма действий. Это поможет вам не ошибиться и сделать надежный самодельный агрегат «два в одном». Работа должна выполняться в таком порядке:

  • В первую очередь нужно сделать раму машины. Для этого лучше всего сварить между собой металлические уголки. Труба, имеющая диаметр около 2 см, может использоваться в качестве ручки. Из трубы также можно сделать вал шнека. При этом главное, чтобы изделие обладало диаметром не менее 4 см;
  • Посередине трубы потребуется сделать сквозной разрез – он будет использоваться для монтажа стальной пластины, имеющей размеры 17×27 см. Эта пластина будет играть роль своеобразной лопатки, которая отбрасывает снежные массы при помощи вращательных действий вала;
  • Снег не сразу попадает в место расположения лопатки, так как для этого потребуется двухзаходный шнек. Для его изготовления можно взять боковую часть старой покрышки, или транспортерную ленту, толщиной 1 см. Возьмите не более 50 см ленты и лобзиком вырежьте из нее 4 кольца, диаметром 28 см каждое;
  • К несущей части конструкции следует прикрепить платформу для мотора от культиватора. Для этого приварите к трубе 2 уголка и установите конструкцию перпендикулярно к пластине;
  • Далее необходимо установить в вал закрытые подшипники. Немного пропилите концы вала и несколько раз постучите их молотком. Если аккуратно выполнить эту процедуру, то диаметр вала станет немного меньше. Вы также должны заранее подготовить свободное место для монтажа шпонки. Для этого нужно проделать паз с одной из сторон вала;
  • Чтобы агрегат максимально быстро и плавно передвигался по снегу, его лучше оставить без колес. Вместо них советуем установить лыжи. Их тоже можно сделать самостоятельно, вырезав детали из деревянных брусков;
  • К нижней поверхности каждой из лыж нужно прикрепить пластиковую планку. Это прибавит плавности хода. Вы также можете сэкономить, используя вместо планок металлические коробы от электрической проводки;
  • Отбрасывание снежных масс осуществляется посредством поворотного желоба. Для его изготовления лучше всего взять канализационную трубу, диаметром от 16 мм и больше;
  • Для фиксации поворотного желоба на основании нужно подсоединить трубу небольшого диаметра к шнеку, после чего приварить к конструкции сам желоб;
  • К желобу потребуется приварить небольшой кусок канализационной трубы, которая будет служить регулятором направления выброса снежных масс;
  • При соединении всех элементов конструкции обязательно проследите, чтобы ширина шнековой лопатки была немного меньше диаметра желоба. Так вам удастся обеспечить быстрый вывод снега без его задержки в рабочем отверстии;
  • Для придания агрегату эстетичного внешнего вида, его внешние элементы можно покрасить. Краска также защитить машину от воздействия коррозии.

По окончанию сборки снегоуборщика его потребуется протестировать. Для этого пройдитесь с ним по двору, захватывая, для начала, небольшое количество снега. После этого можно перейти к уборке твердых залежавшихся масс.


При эксплуатации самодельной снегоуборочной машины следует придерживаться ряда важных правил. В первую очередь обязательно позаботьтесь о том, чтобы все подшипники были защищенными от попадания на них снега и влаги.

После каждой эксплуатации основные узлы агрегата нужно проверять на наличие мусора. Все образовавшиеся отверстия следует немедленно заделывать, иначе внутренние детали снегоуборщика окажутся под угрозой. Внимание также требуется уделять лыжам агрегата – следите за тем, чтобы на них не появлялись трещины, которые могут привести к деформациям деталей.

pro-motobloky.ru

Снегоуборщик из культиватора — своими руками, чертеж, инструкция


Переделка культиватора в снегоуборщик, как правило, осуществляется двумя методами. Первый способ более простой и заключается в монтаже на имеющийся культиватор специальной насадки – таким образом, удастся изготовить агрегат «два в одном», который будет выполнять разные функции в зависимости от сезона. Второй метод подразумевает полную переделку сельскохозяйственной машины в более мощный и производительный снегоочиститель.

Особенности трансформации культиватора в снегоуборочную машину

Основная функция снегоуборочной машины из используемого в хозяйстве культиватора заключается в очистке придомовой территории от снежных масс. Зачастую расстояние, на которое способен отбрасываться снег, достигает 8–9 м. Самодельный снегоуборщик из культиватора обладает простой конструкцией и надежным металлическим корпусом с минимум пластиковых элементов – это делает снегоочиститель полностью защищенным от любого вида механических повреждений и попадания влаги.

Рабочим органом снегоуборщика из используемого культиватора выступает вращающийся вал обязательно шнекового типа. Внутренняя часть конструкции снегоочистителя комплектуется ремнями и надежными специализированными переходниками, функция которых заключается в создании толчков, необходимых для отбрасывания снежных масс на крайне большие расстояния. Активировать снегоуборщик можно при помощи подсоединения валов имеющегося культиватора и самодельного снегоуборщика через передачу ременного типа.

Подготовка инструментов и материалов


Непосредственно перед тем, как переделать культиватор в снегоуборщик, нужно собрать все необходимые для работы материалы и оборудование. Для переделки потребуется:

  • комплект гаечных ключей;
  • болты и гайки;
  • электрическая дрель;
  • болгарка;
  • плоская и крестовая отвертка;
  • ножовка;
  • аппарат для сварки;
  • лист фанеры;
  • стальные уголки;
  • пару закрытых подшипников.

Все необходимое лучше разложить на столе или другой ровной поверхности, чтобы при изготовлении снегоочистителя оборудование было у вас под рукой. Таким образом, вы не будете тратить время на поиски необходимого инструмента.

Порядок действий при изготовлении снегоуборщика


Для того чтобы сделанный своими руками снегоуборщик был изготовлен правильно, строго придерживайтесь указанного ниже порядка действий. Таким образом, вы сможете изготовить надежный снегоочиститель, который прослужит вам не один год. Алгоритм действий при переделке культиватора в надежный снегоуборщик выглядит следующим образом:

    1. Первый этап заключается в изготовлении рамы для снегоочистительной машины. Для этого сварите между собой имеющиеся в наличии металлические трубы и усильте готовую конструкцию стальными уголками. Отдельную трубу, диаметром примерно 2 см, используйте в качестве рукоятки снегоуборщика, Трубу, диаметром примерно 5 см, следует применить для изготовления вала шнекового механизма;
    2. Внутри трубы для шнека следует проделать сквозной разрез. В дальнейшем последний будет применяться для установки пластины из стали, размерами 17×27 см; Эта деталь в самодельном снегоочистителе выполняет функции лопатки, которая вращается под воздействие вала, и проталкивает снег в шнековому механизму;
    3. Чтобы снежные массы попадали в ковш, снегоочиститель нужно оснастить двухзаходным шнеком. Чтобы сделать, возьмите транспортерную ленту с толщиной примерно 1 см, или боковину использованной покрышки, и вырежьте из нее 4 детали в виде кольца. Каждая такая деталь должна иметь диаметр 28 см;
    4. На несущей части снегоочистителя следует приварить платформу, необходимую для монтажа и фиксации двигателя от используемого культиватора. Чтобы установить платформу, приварите к каркасу стальную пластину, толщиной не менее 10 см, и укрепите место сварки стальными уголками;
    5. Далее установите во внутреннюю полость вала подшипники закрытого типа. Для этого пропилите концы используемого вала напильником и простучите подшипники молотком. Выполняйте все эти операции максимально аккуратно, чтобы не повредить вал и немного уменьшить его толщину. Также предварительно подготовьте место для установки шпонки. С этой целью проделайте небольшой паз на одном из концов вала;

  1. Чтобы передвижение снегоуборщик из культиватора по снегу было максимально плавным, лучше всего оборудовать его лыжами. Эти детали можно сделать своими руками, вырезав элементы необходимой толщины из деревянных брусков;
  2. На нижнюю часть каждой лыжи следует прикрепить пластиковые панели, которые придадут снегоуборщику большей плавности при его передвижении;
  3. Отбрасывания измельченных снежных масс в снегоуборщике осуществляется при помощи поворотного желоба, для изготовления которого воспользуйтесь трубой для прокладки канализации, диаметром не менее 16 см;
  4. Чтобы зафиксировать поворотный желоб на несущей конструкции снегоочистителя, закрепите на каркасе машины металлическую трубу, и соединить ее со шнековым механизмом. Затем приварите к каркасу снегоуборщика сам желоб;
  5. Далее к желобу следует приварить маленький кусок канализационной трубы – она нужна для регулировки направления выброса снега;
  6. В процессе монтажа деталей на раму снегоочистителя проследите, чтобы лопатка шнекового механизма имела диаметр чуть меньше ширина поворотного желоба. В таких условиях снег будет беспрепятственно отбрасываться, не останавливаясь во внутренней полости желоба;
  7. На финишном этапе обязательно покрасьте металлические детали самодельного снегоочистителя, чтобы защитить машину от воздействия коррозии.

После выполнения всех перечисленных процедур обязательно проверьте исправность снегоочистителя. Перед тем, как сделать пробный заезд, обязательно залейте свежее моторное масло и топливо. После этого начните убирать территорию от свежевыпавшего снега, чтобы не допустить чрезмерных нагрузок на мотор снегоуборщика из культиватора. Спустя 1–2 часа можно начать расчистку придомового участка от твердых слежавшихся снежных масс.

pro-traktor.ru

Снегоуборщик своими руками из мотокультиватора — изготовление

Самодельный снегоуборщик на базе бытового мотокультиватора – техника совсем не новая в рядах народных умельцев. Потратив всего несколько часов своего свободного времени, фермер получит надежный и выносливый агрегат, которому по силу не только уборка свежевыпавшего снега, но и расчистка сугробов из тяжелых слежавшихся снежных масс.

Снегоуборщик из мотокультиватора – подготовка к переделке

Изготовленная своими силами из подручных средств снегоуборочная машина из бытового культиватора имеют одно существенное преимущество, которое заключается в способности отбрасывать поглощаемые снежные массы на максимально возможные дистанции. В большинстве случаев это расстояние колеблется в диапазоне 8–10 м. Собственноручно переделанная техника, как, к примеру, культиватор из бензопилы или вездеход из мотоблока, должна быть оснащена надежным металлическим корпусом. Внутри него должно быть расположено минимальное количество хрупких пластиковых деталей – это в значительной мере повышает защиту механизмов агрегата от разного рода ударов и других механических повреждений.

Как и современные снегоочистители, снегоуборщик из имеющегося в распоряжении культиватора снабжается шнековым механизмом с высокой скоростью вращения. Внутренняя часть агрегата оснащена износостойкими переходниками и максимально прочными ремнями, способными обеспечить выброс забираемых снежных масс на достаточно большие расстояния.

Для того чтобы сделать снегоуборочную машину из культиватора, крайне важно заранее подготовить материалы и инструменты, которые потребуются в процессе переделки.

В процессе сборки будут необходимы:

  • имеющиеся в гараже ключи разных размеров;
  • крепежные гайки и болты;
  • набор отверток;
  • ручные плоскогубцы и тиски;
  • электроножовка;
  • цельный лист из кровельного металла;
  • несколько стальных труб с разным сечением;
  • листовая фанера;
  • стальные уголки;
  • пара подшипников закрытого типа.

Собранные подручные инструменты и требуемые материалы обязательно разложите на пленке или  просто ровной поверхности с той целью, при необходимости, быстро отыскать требуемый в определенный момент ключ или отвертку.

Как сделать из культиватора снегоуборщик своими руками?

Чтобы процесс переделки прошел быстрее и по окончанию работы вы получили по-настоящему надежный снегоуборщик, обязательно придерживайтесь правильного порядка сборки. Благодаря соблюдению алгоритма вы не столкнетесь с необходимостью выполнять одну и ту же работу по несколько раз.

Переделка должна выполняться в таком порядке:

  1. Сначала потребуется сделать крепкую раму для будущего снегоочистителя. С этой целью надежно сварите между собой несколько стальных уголков. К центру конструкции неподвижно приварите заготовленную металлическую трубу с сечением 2 см, которая будет применяться в качестве ручки;
  2. Еще одну металлическую трубу понадобится применить в качестве установленного вала шнекового механизма. Для этого нужно применить деталь, диаметром примерно 4 см. В центральной части этой трубы проделайте сквозное отверстие, которое потребуется использовать для установки цельной металлической пластины. Последняя должна обладать размерами 17×27 см. Такого рода пластина будет играть роль компактной скоростной лопатки, отбрасывающей собираемые снежные массы под действием непрерывных вращательных усилий имеющегося вала;
  3. В процессе эксплуатации снегоуборщика из бытового культиватора снег не сможет сразу попадать в то место, где находиться лопатка. Для этого понадобится наличие специального двухзаходного шнекового механизма. Чтобы сделать его, возьмите боковину использованной автомобильной покрышки или заранее купленную транспортерную ленту, толщина которой составляет не менее 1 см. Из куска ленты, длиной 50 см, вырежьте 4 одинаковых кольца, диаметр по внешнему ободу которых составляет 28 см;
  4. К раме изготавливаемого снегоуборщика прикрепите прочную платформу, на которую будет монтироваться мотор от мотокультиватора. Чтобы сделать платформу, приварите к металлической трубе 2 одинаковые уголки, после чего закрепите изготовленную конструкцию в положении перпендикулярно к имеющейся пластине;
  5. Затем установите используемый вал. Для этого имеющиеся концы вала нужно немного пропилить, надеть подшипники и несколько раз простучать по них молотком. Также нужно предварительно подготовить участок для установки шпонки;
  6. Чтобы иметь возможность отрегулировать направление выброса снега, нужно изготовить самодельный поворотный желоб. Для этого воспользуйтесь канализационной трубой, диаметром от 2 см;
  7. В процессе финишной сборки снегоуборщика из бытового культиватора обязательно убедитесь в том, что ширина шнековой лопатки будет меньше диаметра изготовленного поворотного желоба. Благодаря такому соотношению размеров снежные массы будут быстро освобождать шнек, не задерживаясь в нем;
  8. В конце металлические детали снегоуборщика следует покрасить, чтобы при работе они не поддавались воздействию коррозии. Более детально об изготовлении снегоуборщика из культиватора расскажет видео.
Как только снегоочиститель из культиватора будет полностью готов, его нужно заправить горючим и внести смазку в редуктор. После этого проверьте работу агрегата. Для этого сначала пройдитесь по участку с небольшим количеством свежевыпавшего снега. Спустя примерно 1 час эксплуатации агрегата можно приступить к расчистке сугробов и уборке слежавшихся снежных масс.

sadovaja-tehnika.com

принцип работы, конструкции уборщиков снега, изготовление шнека своими руками

Автоматическое универсальное приспособление, предназначенное для уборки снега на большой территории, называется снегоуборщиком для мотоблока. Механизм собирает, сметает и отбрасывает снег в определенное место. Он используется для экономии времени и облегчения ручного труда, применяется для работы на частных и придомовых территориях, производственных площадях, возле офисов и магазинов.

Общие сведения

Снегоуборщик крепится к валу мотоблока, передающему ему вращение от двигателя. Во время движения по территории установленный шнек дробит снег на части. Под действием воздушного потока от вентилятора масса отбрасывается в выбранном направлении. Эффективность работы зависит от плотности и влажности снегового покрова. В процессе работы регулируется дальность и угол разброса. Для небольших осадков разработаны простые навесные элементы в виде обычных ковшей и щеток.

Мотоблок — это мобильный энергетический механизм универсального действия на основе одноосного шасси, имеющий вид небольшого трактора. Оператор идет вслед за техникой по обрабатываемой поверхности, держа передвигающийся механизм за ручки управления.

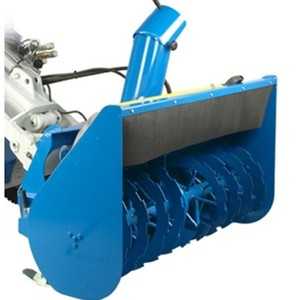

Снегоуборщик для мотоблока Салют

Навесные элементы для этой марки удаляют снеговой покров с участков ровной местности, приспособление работает при наружной температуре до -20 ˚С. Механизм выпускается в нескольких вариантах, которые отличаются способом крепления к мотоблоку.

Также рекомендуем прочитать:

Снегоочиститель на мотоблок собирается в заводских условиях с помощью сварки, рабочим элементом является шнек в форме винта. Его вращение способствует передвижению снеговой массы к центру от краев, затем к соплу с помощью подвижных лопаток. Для регулировки выброса сконструирован поворотный экран. Высота отбора снега корректируется опорными боковыми пластинами.

Характеристики механизма:

  • длина — 60 см, высота — 83 см, ширина — 65 см;
  • захватывает полосу шириной 0,5 м;
  • убирает слой снега толщиной до 18 см;
  • частота оборотов — 2100 в минуту;
  • вес приспособления — 61 кг.

Приспособление на мини-трактор Нева

Конструкция представляет сборно-сварной корпус с расположенным внутри вращающимся шнеком. Он присоединен к валу с помощью сцепного механизма, вращение получает от привода. Ножами служат собранные лопасти или винтовые ленты, крепящиеся с помощью сварки, снег удаляется через рукав. Насадки на мотоблок выпускаются в трех разновидностях, которые можно присоединить к мотоблокам других марок.

Технические показатели разнятся в зависимости от модели:

  • ширина прохода — 56−70 см;
  • максимальная толщина сугроба — 17−20 см;
  • выброс снежной струи — на 8 или 5 м;
  • вес насадки — 55−60 кг;
  • скорость передвижения — 2−4 м/м.

Самодельные уборщики снега

В домашней мастерской несложно создать универсальный снегоуборщик для мотоблока своими руками. Если отсутствует тяговый механизм, снегоуборщик оснащают двигателем — это не влияет на конструкцию навесного устройства.

Оборудование выполняется в виде:

  • отвала, крепящегося к раме, в виде ковшовой лопаты или щетки;
  • шнекового устройства в виде корпуса с вращающимися внутри лопастями;
  • ротора, получившего второе название — вентилятор;
  • комбинированного приспособления сложной конструкции с совмещением шнека и ротора в одном устройстве.

Лопата для отвала

Простейший снегоотбрасыватель для мотоблока выполнен в виде ковша, приносящего пользу и в другие периоды, а не только зимой, например при уборке листьев, мусора и выполнении других работ. Ширину прохода можно предусмотреть в диапазоне от 70 до 145 см. Мастер при изготовлении самостоятельно закладывает требующиеся параметры, в зависимости от мощности мотоблока.

На боковых краях и спереди тяжеловесных лопат крепят резиновые полосы, чтобы исключить порчу плитки или другого декоративного покрытия территории, скрытой под снегом. Возможность выбора угла лопаты и ее наклона позволяет выставить устройство в оптимальное положение для эффективной работы. Ковш крепят съемной скобой, в результате получается миниатюрный бульдозер.

Материалом служит отрез трубы диаметром от 280 мм или половина ненужного баллона из-под газа. Из цилиндра с помощью болгарки вырезают сегмент, по размеру составляющий 1/3 объема. К оставшейся части крепят прицепную скобу и приваривают тяги. При передвижении мотоблока ковш подгребает снег, угловой разворот позволяет сдвигать массу в сторону к обочине. В нерабочем положении лопата поднята, а передвижение осуществляется задним ходом.

Навесные щетки используют вместо лопаты, как вариант оборудования для уборки снега. Вращающаяся щётка работает эффективно — такое приспособление незаменимо при уборке снежного покрова на дорогостоящих поверхностях, которые не видно под снегом.

Щетку или две подсоединяют с помощью трансмиссии к оборачиваемому валу мотоблока. Выбор параметров зачистки — ширины захвата и высоты слоя — зависит от конструктора механизма. Обычно предусматривается возможность поворота щеток вправо и влево, установка чистящих элементов разного размера.

Шнековый очиститель

Устройство является высокопроизводительной техникой. Насадка шнекового снегоуборщика для мотоблока представляет собой полукруглый корпус, в котором оборачивается на подшипниках вал шнека. На ось приварены дисковые ножи, лопасти, прямоугольные лопатки или металлическая полоса в форме спирали.

Вверху над центральной частью шнека расположено сопло — широкое отверстие. Оно соединено с рукавом, в который поступает снежная масса. Конец рукава ограничен подвижным козырьком для регулировки направления струи. В нижней части ковша-корпуса ставят статическое лезвие ножа для подрезки плотного наста и уплотненного снега. Низ ковша для уменьшения сопротивления снабжают полозьями в форме лыж.

Работа происходит по следующему принципу:

  • стационарно закрепленное лезвие при движении подрезает и поднимает пласт снега, он попадает в ковш;
  • лопасти разбивают куски снега, измельчают массу и при вращении сдвигают ее к центральной части;
  • масса выталкивается наружу из корпуса через верхнее сопло;
  • оператор мотоблока изменяет положение защитного козырька и регулирует направление сброса;
  • чтобы изменить дальность выброса, оператор увеличивает или уменьшает скорость вращения шнека для мотоблока (число оборотов).

Момент кручения к шнековому валу передается при помощи цепного или ременного паса. Для изготовления корпуса берут любой металлический лист и сгибают его в форме цилиндра, оставляя третью часть выступа нижнего ножа для поступления снега.

В качестве боковин используют металл или фанеру толщиной более 16 мм. Ступицы крепят к боковинам при помощи болтов, в них размещают подшипники для обеспечения поворота вала. Для удобства на вал приваривают цапфы, воспринимающие осевые нагрузки. На одной из них крепят звездочку для цепной передачи, иногда вместо цепи применяют ремень.

Для изготовления дисковых ножей берут металлические кольца, распиливают их по бокам, затем раскрывают и растягивают в противоположные стороны, чтобы получить спиральные витки. Полученные формы крепят к валу так, чтобы при вращении передвижение происходило в сторону центра. Между витками на валу должны быть одинаковые промежутки, пренебрежение этим правилом приведет к пропускам выброса или скоплению излишнего снега в рукаве или перед соплом.

Материал для пластин можно подобрать из следующих вариантов:

  • транспортная лента или диски автопокрышек подходят для уборки свежего снега и рыхлых слоев;
  • диски из стали хорошо работают по слежавшемуся снегу и мокрому тяжелому слою;
  • если выполнить на ножах из стальных дисков зубья, такие винтовые лезвия на валу помогут разрезать обледеневшее снеговое покрытие.

Роторный механизм

Такое оборудование предназначается для очистки территории при сильных снеговых заносах, что нельзя сделать шнеком, а тем более лопатой или щеткой. Роторный снегоуборщик показывает высокую производительность по сравнению с ними. При проходе вентиляторный снегоуборщик убирает слой снега на высоту до 40−55 см.

Основным элементом выступает ротор, представляющий устройство из вала с надетыми на концах подшипниками. В конструкции работает лопастная крыльчатка, которых можно установить на валу до 5 штук — количество определяется по потребности. Вращение от движения мотоблока передается посредством шкива, выполненного из клиновидного ремня.

Подшипниковые ступицы крепятся к боковым частям корпуса, выполненным из металла, часто используют бочку. Снеговая масса выбрасывается через патрубок с направляющим козырьком, выводящийся через боковую полку в верхней части.

Роторный снегооткидыватель работает по принципу всасывания снеговой массы. Спереди корпуса с помощью сварки крепят лопатки для захватывания снега в нужном направлении. Лопасти ротора подхватывают его и смешивают с воздушным потоком, затем при вращении выталкивают его из патрубка на расстояние до 6 метров. Воздушный поток создается при вращении крыльчаток внутри корпуса.

К недостаткам роторного уборщика относится невозможность убирать слежавшийся наст, обледеневшие слои. Для такого механизма ширина прохода небольшая, может убираться полоса до 50 см. Чтобы сделать роторный вариант уборщика, обычно берется шнековый механизм и дорабатывается вручную изготовлением и креплением роторных насадок. Направляющие лопатки спереди корпуса не убирают.

Комбинированный вариант

Шнекороторная система включает ротор и шнек одновременно. В этом случае над шнековым валом устанавливается ротор. Каждый механизм выполняет свою работу. Требования к шнеку в таком случае несколько занижены, так как он только собирает снег и подает его к роторному устройству, которое уже выталкивает массу наружу в заданном направлении.

Скорость принимающего и передающего вала меньше, чем в самом шнековом механизме, поэтому его поломки случаются реже из-за ослабленного столкновения с ледяными кусками. Такая техника часто используется для переброса созданных ранее куч снега или погрузки их в автомобиль — для этого устанавливается специальный желоб.

Изготовление своими руками

Корпус содержит подвижный вал. После сборки оборудование позволит отбрасывать массу на расстояние до 12 метров. Его делают из металлической бочки, цельность которой обязательна. Если есть прохудившиеся места, их вырезают в составе 1/3 ненужной части. Чтобы укрепить конструкцию, на соединении дна бочки с боковой поверхности приваривают или крепят заклепками металлические уголки, с полками не меньше 20 мм.

Для изготовления вала шнека подходит металлическая труба, к которой с двух концов присоединены цапфы. К ней привариваются 8 половин дисков из стали толщиной более 2 мм. С помощью их зеркального расположения на валу создается спираль, которая будет передвигать массу от краев. Если имеется старый готовый шнек от техники сельскохозяйственного назначения, то можно применить его.

Шариковые подшипники используют 203-го номера. Ступицы делают из алюминия или стали и приваривают к боковинам в месте прохождения вала. Можно использовать болтовое крепление. Передние лопатки корпуса соединяют с барабаном заклепками.

Крутящий момент передается от двигателя к валу мотоблока, затем на ось снегоуборщика. Для этого на цапфу приваривают небольшую шестеренку для цепи. Цепь можно заменить ремнем клинообразного сечения А-100, а звездочку — шкивом. Под днищем корпуса приваривают лыжи, выполненные из пластика, для удобства скольжения по рыхлому настилу. Передние углы и боковые кромки оформляют резиновыми насадками.

Для удобства движения задним ходом сзади лыж крепят небольшие колеса. Движению вперед помогает шнек, но отведение мотоблока назад происходит только при помощи усилия человека. Чтобы направлять струю снега в нужную сторону, ставят металлический экран в конце выбрасывающей трубы, его делают вращающимся под углом.

pion.guru

Снегоуборщик из культиватора — изготовление, чертеж, видео

Культиватор используется в хозяйстве на протяжении большей половины года, в то время, как зимой он простаивает в гараже без дела. Тем не менее, его можно активно эксплуатировать и в это время, воспользовавшись культиватором в качестве основы для изготовления снегоуборочной машины. Для переделки агрегата потребуется минимум запчастей и материалов. При этом в результате удастся создать надежный снегоочиститель, который по своей производительности и эффективности практически не будет уступать большинству рыночных бытовых снегоуборщиков.

Какой двигатель подойдет для самоделки?

Чтобы ответить на этот вопрос, нужно определить функции, которые должен выполнять снегоуборщик из культиватора. Если он будет использоваться на небольших площадях возле домов, где есть постоянный источник электрического питания, то самодельную машину можно оборудовать электромотором от культиватора. При этом нужно помнить, что в этом случае агрегат сможет убирать только сухой свежевыпавший снег.

Гораздо более многофункциональный вариант – сборка снегоуборщика на основе бензинового двигателя от культиватора. Бензомоторы настроены на выполнение сложных задач, поэтому изначально имеют солидный запас мощности и крутящего момента. Самодельная машина с бензиновым ДВС сможет убирать большие объемы влажного налипающего снега, а также сугробы, высотой до 70 см.

Еще один важный фактор – это комплектация двигателя. Если используется бензиновый двигатель, то он должен быть оборудован заводскими воздушным и топливным фильтром, бензиновым баком, карбюратором, сцеплением и ручным стартером. Если для сборки используется электромотор, то в его оснащение должен входить электростартер и система защиты от перегрева. Все эти элементы изначально входят в заводское оснащение двигателей от культиваторов.

При выборе мотора особое внимание нужно обращать на его техническое состояние. Важно, чтобы на поверхности стенок цилиндра не было заусенцев и других признаков износа. Оператору также потребуется осмотреть состояние воздушного фильтра. Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми.

Подготовка к изготовлению

Прежде, чем переделать культиватор в снегоуборщик, оператору нужно изучить детальные схемы. Очень важно, чтобы чертеж вовремя подсказал изготовителю изначально правильный порядок действий при монтаже и способы крепления той, или иной детали в общее устройство самодельной машины.

Кроме изучения выбранных чертежей, потребуется заранее подготовить гаражное оборудование.

Для работы понадобятся:

  • гаечные ключи для болтов разных размеров;
  • электродрель,
  • болгарка по резке металла;
  • разные отвертки;
  • молоток и несколько напильников;
  • плоскогубцы;
  • ручные тиски;
  • аппарат для сварки с цепями разных размеров;
  • электроножовка.

Из требуемых материалов для работы нужно купить:

  • стальные уголки разного диаметра;
  • цельнометаллический лист;
  • пара листов цельной фанеры;
  • транспортерная металлическая лента;
  • комплект закрытых подшипников.

При монтаже некоторых деталей нужно избегать влаги, поэтому собирать машину на улице не рекомендуется.

Как сделать снегоуборщик из культиватора своими руками?

Чтобы не допустить ошибок при сборке, оператору необходимо регулярно сверяться с чертежами.

Алгоритм работ при изготовлении снегоочистителя выглядит следующим образом:

  1. Первое, что нужно собрать – это каркас для самодельного хозяйственного снегоуборщика. Лучше всего сваривать раму из стальных уголков. При этом важно, чтобы на них отсутствовали видимые дефекты и очаги коррозии. В качестве ручки для более удобной эксплуатации снегоуборщика из культиватора подойдет отдельная металлическая труба, диаметром 2 см. Из другой трубы, диаметром не менее 4 см, можно сделать вал, на котором будет удерживаться шнек;
  2. В центральной части трубы, используемой под вал, потребуется просверлить небольшое сквозное отверстие. В дальнейшем оно будет использоваться изготовителем для установки металлической пластины, размерами 17×27 см;
  3. Во время работы агрегата убираемые массы будут не сразу попадать к лопатке. Чтобы это происходило, изготовителю потребуется собрать двухзаходный шнек. Если для изготовления используется лента, то из 50-сантиметрового ее куска потребуется вырезать 4 одинаковых круга. Диаметр каждого из них должен составлять 28 см;
  4. На следующем этапе изготовитель должен прикрепить к несущей части опорной рамы снегоуборщика небольшую платформу для крепления мотора. С этой целью к трубе необходимо приварить 2 одинаковых металлических уголка. Сама конструкция должна быть установлена по отношению к пластине в перпендикулярном направлении;
  5. Затем на вал потребуется надеть закрытые подшипники. Чтобы это было легче сделать, концы вала нужно немного пропилить и простучать по них молотком. При этом нужно действовать очень аккуратно, чтобы не испортить трубу. После этого в одном из концов вала необходимо сделать паз для дальнейшей установки шпонки;
  6. Далее к нижней части опорной рамы потребуется прикрепить шасси, которое должно состоять из лыж. Их можно сделать из двух кусков пластика или толстой фанеры;
  7. После этого самодельный снегоуборщик потребуется оборудовать органами управления. Для этого все штатные рычаги, кнопки и переключатели от культиватора потребуется вынести на рукоятку самодельного агрегата;
  8. В конце готовую машину останется загрунтовать и покрасить. Толстый слой краски защитит металлические детали снегоочистителя от сколов, которые провоцируют образование ржавчины.
Чтобы убедить в готовности снегоуборщика к работе, нужно его протестировать. Для этого оператор должен залить в бак машины свежую топливную смесь и завести его двигатель. После 10 минут прогрева можно приступать к испытаниям. Если во время уборки свежевыпавшего снега агрегат не издает посторонних звуков, значит, нужно проверить его работу при расчистке налипающих масс. В случае, если снегоуборщик из культиватора справляется с уборкой, значит, он полностью готов к повседневной эксплуатации.

sadovaja-tehnika.com

Отправить ответ

avatar
  Подписаться
Уведомление о
