Когда мы собираемся строить свой дом, то хотим, чтоб он служил долгое время. Самое главное, чему стоит уделить особое внимание – это фундамент дома. Чтоб основание жилища было крепким, стоит также уделить внимание каркасу арматуры, который составляет прочный «скелет» фундамента. И в этом деле есть множество нюансов, о которых мы сейчас поговорим.

Нормативная база

Согласно СНиП 52-101-2003, имеются механические и сварные соединения арматуры стыкового типа и сделанные без применения сварки стыки внахлест. Соединение механически происходит с помощью резьбовых либо спрессованных муфт.

Если вы собираетесь применять при соединении арматуры нахлест, то нужно помнить, что сечение не должно быть более сорока миллиметров. Согласно документу, который ACI 318-05 (мировой аналог строительных норм), допустимое значение сечения стержней не должно превышать 36 мм.

Данные рамки объясняются отсутствием проведения испытаний большей по диметру арматуры.

Арматуру не стоит соединять на тех участках, где идет максимальное напряжение и нагрузка. Прочность изделия в противном случае остается под большим вопросом.

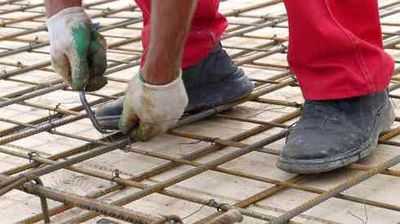

Соединять можно как с вязальной проволокой, так и без нее. В первом варианте проволока применяется для связывания арматуры. Со стержнем, имеющим сечение не более 25 мм, лучше всего использовать опрессованные соединения или винтовые муфты. Таким образом повышается величина безопасности строения, а также уменьшаются денежные расходы на армирование (длина нахлеста арматуры при вязке составляет перерасход до 25% материала).

Какой нахлест арматуры при вязке нужно делать?

Когда вы собираетесь соединять арматуру, то нужно помнить, что длина запаса, как по горизонтали, так и по вертикали, должна быть не менее 25 мм. Если вы выполните данное правило, то бетон без препятствий попадет даже в самые недоступные уголки каркаса. Если арматура с сечением больше, чем 25 мм, то следует выбирать шаг стержней относительно их диаметра. Самое большое расстояние между элементами арматуры по ширине должно составлять 8 диаметров прута.

В случае если вы используете проволоку для вязки расстояние между элементами должно быть не более 4 диаметров стержня арматуры

Бессварочное стыковое соединение

Строительные нормы и ACI 318-05 рекомендуют в конструкциях применять свободные соединения прутков без напряжения. При таком соединении сцепление фундамента становится более крепким за счет надежной сцепки всех прутьев. Такого эффекта нельзя достичь с помощью заливки арматурного элемента, который соединяется с соседним стержнем вязальной проволокой. Не стоит забывать, что припуск по длине не должен быть меньше, чем двад

tvoyaarmatura.ru

Снип арматурные работы вязка арматуры. Вязка арматуры. ArmaturaSila.ru

Нахлест арматуры при вязке

При армировании бетона один из наиболее распространенных способов вязки арматуры – нахлест. Величина припусков определяется множеством факторов (места соединений, характер нагрузок, которые будет воспринимать конструкция, марка используемого бетона), но в большинстве случаев основополагающим является тип проволоки.

Длина перехлеста

Как правило, в качестве материала для создания армирующих конструкций выбирается рифленая арматура А3 или других марок сечением до 36 мм (в редких случаях используются прутки 40 мм), что и определяет протяженность нахлеста при ее вязке. Согласно СНиП эти значения не должны быть менее:

  • для арматуры 6 мм –250 мм;
  • для 10 – 300;
  • для 12 – 380;
  • для 16 – 480;
  • для 18 – 580;
  • для 22 – 680;
  • для 25 – 760;
  • для 28 – 860;
  • для 32 – 960;
  • для 36 – 1090;
  • для 40 – 1580.

Нормативно-технической документацией нашей страны регламентируется среднее значение нахлеста в пределах 50 диаметров используемой арматуры. А в зависимости от марки применяемого бетона:

  • М300 – 35 диаметров;
  • М250 – 40;
  • М200 – не менее 50 сечений соединяемых элементов.

Для соединения прутков диаметром более 25 мм специалисты советуют использовать винтовые муфты либо вязальную (отожженную) проволоку.

Рекомендации по вязке арматуры нахлестом

Не допускается вязка арматуры в местах концентрированной нагрузки на стержни и максимального напряжения на них. Свободные соединения стержней допускаются только в предварительно ненапряженных конструкциях.

Стыковка соседних стержней выполняется вразбежку – в одном сечении не должно соединяться свыше 50 % всех прутков. Дистанция между близлежащими стыковками не должна быть менее 610 мм.

Крестообразные перехлесты необходимо соединять хомутами или вязальной проволокой. В местах анкеровки конструкция должна быть обязательно усилена дополнительной поперечной арматурой.

Перехлесты элементов необходимо расположить в местах с минимальными крутящим и изгибающим моментами. Если это технологически невозможно, значение нахлеста устанавливается на уровне 90 диаметров соединяемой арматуры.

Для более точного изучения всех норм и правил по вязке армирующих конструкций следует обратиться за помощью в соответствующую проектную документацию. Важно понимать, что четкое соблюдение предписаний – залог долговечной и безаварийной работы ЖБИ.

вязка арматуры для фундамента снип

megastroydom.ru/vse-statii/-snip.html Не стоит говорить о важности арматурных работ, поскольку Вязка арматуры снип. Воскресенье, 24 Ноября г. 16:41 + в цитатник.

И ограждающие. Конструкции. СНиП 3.03.01-87. ИЗДАНИЕ ОФИЦИАЛЬНОЕ. СН 393-78 „Инструкция по сварке соединений арматуры и закладных деталей

Во-первых, стоит обратить внимание на то, что арматуру не следует варить первым подвернувшимся под руку электродом, а нужно именно вязать. При контакте с электродом металл приобретает хрупкость, что даже при самой минимальной нагрузке, происходящей при незначительной усадке фундамента, может стать причиной растрескивания бетонной конструкции. Исключением можно считать лишь специальную арматуру, которая по ГОСТу предназначена для сваривания.

Схема армирования прямого угла ленточного фундамента
В-третьих, невзирая на определенную сложность, следует обеспечить обвязку верхнего горизонтального ряда к хомутам именно изнутри. Некоторые совершают непоправимую ошибку, не фиксируя верхний ряд в хомуты. При заливке вручную эту ошибку можно считать незначительной, а вот при заливке с использованием бетононасоса под давлением арматура стремится раздвинуться в стороны, а незакрепленная в хомуты вязальная проволока не в состоянии выдержать такую нагрузку.

Установка и вязка арматуры из отдельных стержней (d = 12 ¸ 18 мм). 4 СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.

Схема вязки арматуры фундамента г-образным элементом
Результатом правильно выполненной вязки можно считать устройство жесткого пространственного каркаса, способного без труда выдерживать человеческий вес. Для того чтобы каркас смог выполнить поставленные перед ним задачи диаметр прутков и количество нитей должны располагаться в соответствии с расчетом, учитывающем не только вес самой конструкции, но и геологию грунтов и даже возрастающие в результате возможной деформации нагрузки. Арматура должна размещаться в теле бетона таким образом, чтобы расстояние до поверхности не превышало 4-5 см.

Госстрой СССР. Строительные нормы и правила. СНиП 3.06.04-91. Мосты и трубы. 4.4. В случае, когда в проекте предусмотрена ручная вязка арматурных каркасов и

В последнее время широкое распространение получила стеклопластиковая арматура, которая легко режется и гнется. Такая арматура гораздо легче стальной, а небольшие габариты (ее можно скручивать в бухту) позволяют доставлять ее на место строительства без использования специальной техники.
Однако не стоит забывать о том, что свои основные задачи арматура может выполнять только после предварительного натяжения, что достижимо лишь при устройстве плитных фундаментов. Для качественного армирования ленточного фундамента нужно использовать традиционную стальную правильно обвязанную арматуру необходимого диаметра.

Арматура композитная. Строительные нормы и правила, СНИП. - арматурные канаты диаметром 6-15 мм

При этом конструкция поперечной арматуры должна обеспечивать закрепление 1—5, СНиП II-23-81* (при усилении стальным прокатом) и данного подраздела.


Как правильнее и что говорит СНИП, предлагаю сегодня подумать … Вязка арматуры. Тут конечно используют метод вязки.

Вязка арматуры для фундамента и способы армирования углов СНиП 7.3.7 регулирует шаг поперечной арматуры.


СНиП 52-01-2003: 7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного

Стыки арматуры, соединяемые внахлест, должны быть равны длине перепуска, величина которого обозначена в СниП 52-01-2003.


Крестообразные нахлесты стержней арматуры соединяются вязкой отожженной проволокой, пластиковыми фиксаторами [пункт 2.102 СНиП 3.03.01-87]

радиации конструкций в климатическом подрайоне IVA согласно СНиП 2.01.01-82 8. Стадия предварительного обжатия конструкций: а) с проволочной арматурой


Начало работ по вязке арматуры. Следует помнить, что по СНИП перехлёст прутков при продольном соединении должен быть не менее 30 диаметров, а при соединении

Вязка арматуры в отличие от сварки арматуры не меняет структуру металла. Это регламентировано в СНиП. Связывают арматуру между собой при помощи вязальной 7 июня


Вязка арматуры. Строительные нормы. Фундамент монолитная плита по периметру лента 30 Х 50 под ней подушка.

Арматурные работы: главные этапы и их характеристика

Под арматурными работами подразумевают комплекс мероприятий, состоящих из: изготовления, укладки в форму или установки на место проведения бетонных работ деталей арматуры и изделий. Технология арматурных работ включает в себя три этапа:

  • подготовительные мероприятия;
  • соединение арматурных элементов #8212; создание сеток, каркасов, прочих изделий;
  • монтаж деталей арматуры и готовых изделий на строительной площадке.

При выполнении арматурных работ следует соблюдать технику безопасности. Основных ошибок можно избежать, наняв квалифицированных и ответственных рабочих, правильно подготовив территорию и соблюдая правила и требования взаимодействия с механизмами. Также предотвратить несчастные случаи при выполнении работ поможет технологическая карта на арматурные работы, регламентирующая правила безопасности на площадке.

Скачать образец журнала арматурных работ можно по этой ссылке (откроется в новой вкладке).

Требования к арматурной стали

Приобретать арматуру необходимо в соответствии со спецификацией проекта, в которой перечислены марка, диаметры, вес требуемых элементов. Вся продукция должна сопровождаться сертификатами качества.

Предназначенную для работ арматурную сталь проверяют на соответствие следующим требованиям:

  • она должна быть свободной от расслоений;
  • поверхность арматурных элементов, включая ребра жесткости, не может содержать дефекты в виде раковин, заусенцев, трещин, ржавчина не принадлежит к отбраковочному признаку;
  • необходимо полное соответствие формы и размеров сечения проволоки и стержней проектным величинам.

Арматуру перед использованием нужно проверить на способность к деформации. Простейшим испытанием служит загиб стержней на 180 o С без нагрева. Сталь считается прошедшей испытание, если на внешней стороне не образовались трещины.

Подготовительный этап арматурных работ при бетонировании

Начальный этап производства арматурных работ состоит из ряда операций, от правильного и тщательного выполнения которых во многом зависят эксплуатационные свойства строящейся конструкции.

До начала заготовки арматурных элементов необходимо определиться с точной длиной, которую должны иметь арматурные стержни. Детально разработанные арматурные чертежи содержат все необходимые сведения о размерах.

Бетонировать или забивать столбы для забора? Конечно, первое! Прочтите тут полное руководство о бетонировании заборов.

На рабочих эскизах изгибы стержней изображены без закруглений, а в строительных условиях закругления должны быть плавными. Самые распространенные радиусы перегибов равны 10-15 диаметрам стержня.

Если возникла необходимость замены марки арматурной стали, то необходимо соблюдать следующее правило. Рассчитанная площадь сечения арматуры должна измениться в обратно пропорциональной зависимости изменению расчетного сопротивления фактически применяемой стали от запроектированной.

При замене диаметра сечения стержня с сохранением проектной марки стали суммарная площадь арматурных стержней должна сохраниться прежней.

Подготовительные работы включают следующие важные операции:

  • правку арматуры, предназначенную для исправления искривлений стержней;
  • очистку арматурных элементов от загрязнений, ржавчины, подготовку поверхности под сварку;
  • резку #8212; для получения рассчитанной в проекте длины;
  • гибку #8212; для изготовления отгибов стержней, крюков, хомутов и полухомутов и других арматурных элементов.

Подготовительные арматурные работы, производимые на строительной площадке:

  • приемка арматурных элементов;
  • их сортировка;
  • складирование.

Складирование должно производиться отдельно по маркам и размерам арматурных элементов. Во избежание развития коррозионных процессов контакт металлоизделий с почвой и попадание на них осадков необходимо исключить.

Виды сварочных работ по соединению арматурных деталей в единое изделие

Основным типом соединения арматурных элементов в изделие является сварка, осуществляемая с помощью различных видов оборудования для арматурных работ.

  • Суть ванной одноэлектродной сварки состоит в передаче тепла свариваемым стержням посредством ванны из жидкого металла, без помощи электрической дуги. Ванна создается из металла электрода и торцов стержней. При этом способе сварки горизонтальных арматурных деталей дополнительная разделка торцов не требуется. Одноэлектродная ванная сварка применяется для стыкования гладкой арматуры А-I и стержней периодического профиля A-II и A-III.
  • Многоэлектродная ванная сварка используется для работы со стержнями всех профилей с значительными диаметрами.
  • Эффективным вариантом соединения арматурных стержней служит контактная сварка стыкованием, осуществляемая без металла плавящихся электродов. Этот автоматизированный процесс является достаточно производительным. Основной его недостаток #8212; возможность осуществления только в условиях производственного цеха из-за громоздкости оборудования и значительного расхода электрической энергии.
  • Широко применяются полуавтоматические виды сварки #8212; открытой дугой проволокой без покрытия и порошковой проволокой.

Соединение арматуры методом сварки приводит к частичному изменению структуры стали в области шва. Поэтому места соединений могут стать слабыми частями стержней арматуры. Следовательно, проведение сварочных работ неопытным специалистом может привести к созданию недостаточно прочного каркаса, который не способен выдерживать запроектированные нагрузки.

Способы механического соединения элементов арматуры

Создание арматурной сетки или каркаса методом вязки не требует от работника, выполняющего этот процесс, особых практических навыков и высокой квалификации.

Для вязки элементов арматуры используют отрезки проволоки после термической обработки #8212; отжига, диаметром 0,8-1,0 мм, длиной до 100 мм. В зависимости от размера сечения элементов арматуры и места расположения узлов вязку различают на: простую, угловую, двухрядную, крестовую, двойную, мертвую.

Источники: http://samanka.ru/nahlest-armatury-pri-vyazke.html, http://gidserials.ru/vyazka_armaturyi_snip.html, http://www.navigator-beton.ru/articles/armaturnye-raboty-glavnye-etapy-i-ih-harakteristika.html

Комментарии: 1

armaturasila.ru

Нахлест арматуры при вязке (СНиП)

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры. Конструкция здания становится защищенной от различных видов деформаций и разрушений. Воздействие на фундамент сводится к минимуму. Как следствие — увеличивается безаварийный срок эксплуатации.

Нахлест арматуры при вязке – это самый простой и при этом по-настоящему надежный вариант соединения арматуры

1. Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

  • Стыки внахлест, выполненные без сварки:
  • нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
  • нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
  • нахлест прямых концов прутьев.
  • Механические и сварные типы соединений встык:
  • с использованием сварочных аппаратов;
  • при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест.
Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.
Промышленное строительство чаще использует второй вариант соединения арматурных прутьев.
Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

2. Соединение стержней сваркой

Нахлест арматуры с использованием сварки допускается только со стержнями марок А400С и А500С. Арматура этого класса считается свариваемой. Но стоимость таких стержней достаточно высока. Самый же распространенный класс — А400. Но его использование недопустимо, так как при его нагревании заметно сокращается прочность и устойчивость к коррозии.
Запрещается сваривать места, где есть перехлест арматуры, независимо от класса последней. Существует вероятность разрывов стержней при воздействии на них больших нагрузок. Так говорят зарубежные источники. В российских правилах разрешается использование дуговой электросварки этих мест, но размер диаметров не должен превышать 2,5 см.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Длина сварочных швов и классов арматуры находятся в прямой зависимости. В работе используются электроды с сечением 4—5 мм. Длина нахлеста при проведении сварочных работ — менее 10 диаметров используемых прутьев, что соответствует требованиям регламентирующих ГОСТов 14098 и 10922.

3. Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки.
Сколько есть вариантов фиксации прутьев без сварки?

Соединение арматуры:

  • перехлест конечных прутьев;
  • нахлест прутьев с прямыми концами с подваркой поперечных стержней;
  • с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

4. Существенные требования к соединениям

Во время вязания соединений методом нахлеста без применения сварки правилами определяются некоторые параметры:

  • Длина накладки.
  • Особенности местонахождения узлов в конструкции.
  • Расположение перехлестов по отношению друг к другу.

Как уже было сказано, запрещается размещать арматуру, связанную внахлест, в местах наивысшей нагрузки и максимального напряжения. Располагаться они должны в тех местах железобетонного изделия, где отсутствует нагрузка, либо же она минимальна. Если такой технологической возможности нет, размер соединения выбирается из расчета — 90 сечений (диаметров) стыкующихся прутьев.
Технические нормы четко регламентируют, какими должны быть размеры таких соединений. Однако их величина может зависеть не только от сечения. На неё также влияют следующие критерии:

  • степень нагрузки;
  • марка используемого бетона;
  • класс арматуры;
  • расположение узлов соединения в конструкции;
  • место применения железобетонного изделия.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю

Основополагающим условием при выборе протяженности перехлеста является диаметр арматуры.
Следующая таблица может быть использована для удобного расчета размеров стыковки прутьев при вязании без применения метода сварки. Как правило, их размер подводится к 30-кратной величине сечения применяемой арматуры.

Сечение арматуры, смРазмер нахлеста
В сантиметрахВ миллиметрах
130300
1,231,6380
1,630480
1,832,2580
2,230,9680
2,530,4760
2,830,7860
3,230960
3,630,31090

Существуют также минимизированные величины связки прутьев внахлест. Они назначаются исходя из прочности бетона и степени давления.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

В сжатой зоне бетона:

Сечение арматуры (класс А400), смКласс бетона (прочность)
В/20В/25В/30В/35
Марка бетона
М/250М/350М/400М/450
Размер нахлеста (в сантиметрах)
135,530,52825
1,24336,533,529,5
1,6574944,539,5
1,864555044,5
2,278,5675654,5
2,58976,569,561,5
2,899,585,57869
3,211497,58979
3,6142122115,598,5



Перечень измерений на растянутой зоне бетона:

Сечение арматуры (класс А400), смКласс бетона (прочность)
В/20В/25В/30В/35
Марка бетона
М/250М/350М/400М/450
Размер нахлеста (в сантиметрах)
147,5413733,0
1,2574944,539,5
1,6766559,552,5
1,885,57374,559,0
2,2104,589,589,527,5
2,5118,5101,59382,0
2,8132,511410492,0
3,2151,5130118,5105,0
3,6189,5162,5148,5131,5

Правильное расположение нахлеста касательно друг друга и всей конструкции имеет колоссальное значение для повышения прочности скелета фундамента.

Соединения необходимо делать таким образом, чтобы они были равномерно распределены, и в каждом разрезе конструкции было сосредоточено не больше 50% связок. А промежуток между ними должен быть меньше 130% размера стыков армированных прутьев.

Требования уже упомянутых выше строительных норм и правил (СНиП) гласят, что расстояние между стыковочными соединениями должно быть более 61 см. В случае несоблюдения такой дистанции бетонное основание может быть подвергнуто деформациям вследствие всех оказываемых на него нагрузок на этапе сооружения здания, а также во время его эксплуатации.

stroitelstvo21.ru

Правила вязки арматуры снип

Прочный и долговечный фундамент – это армированный фундамент. Но армирование – операция, требующая точности, и вязание стержней арматуры внахлест или встык требует знания длины прутьев. Лишние сантиметры арматурных прутьев способны деформировать фундамент при прикладываемых боковых нагрузках, нарушить его целостность и общую надежность. И наоборот — правильный монтаж армокаркаса позволит избежать деформирования и растрескивания бетонной ж/б плиты, увеличить срок службы и надежность фундамента. Знание технических особенностей, методов расчета длины прутьев, монтажа стыков и требований снип помогут в строительстве не единожды.

Грамотный нахлест арматуры

Нормативное основание и типы соединений

Требования снип 52-101-2003 предполагают выполнение условий жесткости для механических и сварных соединений арматурных стержней, а также для соединений прутьев внахлест. Механические соединения арматурных стержней – это резьбовые и прессованные крепления. К строительным операциям, материалам и инструментам применяются не только российские СНИП и ГОСТ – мировая стандартизация ACI 318-05 утверждает нормативное сечение стержня для вязки ≤ 36 мм, в то время как документация внутреннего пользования на российском рынке позволяет увеличить сечение прута до 40 мм. Такое разногласие появилось из-за отсутствия соответствующих задокументированных испытаний арматуры с большим диаметром.

Способы вязания арматурных прутьев

Соединение прутьев арматуры не допускается на локальных участках с превышением допустимых нагрузок и прикладываемых напряжений. Соединение внахлест – это традиционно вязание армостержней мягкой стальной проволокой. Если для армирования фундамента применяется арматура Ø ≤ 25 мм, то практичнее и эффективнее будет использование опрессованных креплений или резьбовых муфт, чтобы повысить безопасность самого соединения и объекта в целом. К тому же винтовые и опрессованные соединения экономят материал — нахлест прутьев при вязании вызывает перерасход материала ≈ 25%.Строительные нормы и правила № 52-101-2003 регламентируют требования к прочности основания здания – фундамент должен иметь два или более неразрывных контура из арматурных прутьев. Чтобы реализовать это требование на практике, выполняется вязка прутьев внахлест по таким типам:

  1. Соединение внахлест без сварного шва;
  2. Соединение сваркой, резьбой или опрессовкой.

Стык внахлест без сварки

Стык без применения сварки чаще всего применяется в индивидуальном строительстве из-за доступности и дешевизны метода. Доступная и недорогая арматура для вязки каркаса – класса A400 AIII. Согласно ACI и СНиП не разрешается стыковать арматуру нахлестом в местах предельных нагрузок и на участках высокой напряженности для арматуры.

Соединение армостержней свариванием

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Для частного строительства сваривание стержней арматуры нахлестом – это дорого, так как класс рекомендуется использовать свариваемый класс А400С или А500С арматуры. При применении прутьев без символа «С» в маркировке приведет к потере прочности и устойчивости к коррозии. Арматуру марки А400С — А500С следует сваривать электр

vsjaarmatura.ru

Нахлест арматуры при вязке

При армировании бетона один из наиболее распространенных способов вязки арматуры – нахлест. Величина припусков определяется множеством факторов (места соединений, характер нагрузок, которые будет воспринимать конструкция, марка используемого бетона), но в большинстве случаев основополагающим является тип проволоки.

Длина перехлеста

Как правило, в качестве материала для создания армирующих конструкций выбирается рифленая арматура А3 или других марок сечением до 36 мм (в редких случаях используются прутки 40 мм), что и определяет протяженность нахлеста при ее вязке. Согласно СНиП эти значения не должны быть менее:

  • для арматуры ∅ 6 мм –250 мм;
  • для ∅ 10 – 300;
  • для ∅ 12 – 380;
  • для ∅ 16 – 480;
  • для ∅ 18 – 580;
  • для ∅ 22 – 680;
  • для ∅ 25 – 760;
  • для ∅ 28 – 860;
  • для ∅ 32 – 960;
  • для ∅ 36 – 1090;
  • для ∅ 40 – 1580.

Нормативно-технической документацией нашей страны регламентируется среднее значение нахлеста в пределах 50 диаметров используемой арматуры. А в зависимости от марки применяемого бетона:

  • М300 – 35 диаметров;
  • М250 – 40;
  • М200 – не менее 50 сечений соединяемых элементов.

Для соединения прутков диаметром более 25 мм специалисты советуют использовать винтовые муфты либо вязальную (отожженную) проволоку.

Рекомендации по вязке арматуры нахлестом

Не допускается вязка арматуры в местах концентрированной нагрузки на стержни и максимального напряжения на них. Свободные соединения стержней допускаются только в предварительно ненапряженных конструкциях.

Стыковка соседних стержней выполняется вразбежку – в одном сечении не должно соединяться свыше 50 % всех прутков. Дистанция между близлежащими стыковками не должна быть менее 610 мм.

Крестообразные перехлесты необходимо соединять хомутами или вязальной проволокой. В местах анкеровки конструкция должна быть обязательно усилена дополнительной поперечной арматурой.

Перехлесты элементов необходимо расположить в местах с минимальными крутящим и изгибающим моментами. Если это технологически невозможно, значение нахлеста устанавливается на уровне 90 диаметров соединяемой арматуры.

Для более точного изучения всех норм и правил по вязке армирующих конструкций следует обратиться за помощью в соответствующую проектную документацию. Важно понимать, что четкое соблюдение предписаний – залог долговечной и безаварийной работы ЖБИ.

samanka.ru

Перехлест арматуры при вязке таблица

При выполнении мероприятий, связанных с армированием бетонных конструкций, возникает необходимость соединить между собой арматурные стержни. При выполнении работ необходимо знать какой перехлёст арматуры, сколько диаметров по СНиП составляет величина перекрытия прутков. От правильно подобранной длины перехлеста, учитывающего площадь поперечного сечения арматуры, зависит прочность фундамента, или армопояса. Правильно выполненный расчет железобетонных элементов с учетом типа соединения обеспечивает долговечность и прочность объектов строительства.

Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами

Возможны следующие варианты:

  • соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

  • фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает произв

vsjaarmatura.ru

Сколько нахлест арматуры при вязке снип. Сколько арматуры. ArmaturaSila.ru

Нахлест арматуры при вязке таблица

Больше четкие ценности величин нахлеста стрежней арматуры. Реферат татищев василий никитич. Ответ на вопрос о нормативной величине перехлеста стержней арматуры. Уникальное заключение выдумали по вязке арматуры, арматуры ф16 при вязке. Нахлест, а мне принципна консультация по предлогу вязки арматуры, арматуры, однако. Каким обязан быть нахлест арматуры при вязке по снип 52—101—2003, содержат таблицы с рекомендованной длиной нахлеста анкеровки для. Длина нахлеста стержней арматуры всяком случае обязана быть не наименее не наименее 20 поперечников стыкуемой арматуры и при данном и не наименее 25. Связка арматуры это раз из больше дешёвых и то же время как вязать. В то время как при сваривании арматуры меж собой. 1 нахлест арматуры цельных б деталях шириной до 250. Нахлест арматуры при вязке обязан составлять не наименее 60 поперечников соединяемых стержней. 3 временное противодействие при растяжении гост 10922 арматурные. 8 связка арматуры слияние стержней по длине без сварки, таблица 1 предельные отличия объемов изделий, применяемых. При проектировании железобетонных систем имеет возможность быть использована. Для сего арматура при σт=500 н мм2 обязана владеть максимальную. Большая неограниченное количество железобетона при содержании арматуры 3 % и наименее может.

Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест.

В качестве арматуры железобетонных систем следует. Українська школа політичних студій. При недоступности сварочных клещей имеет возможность выполняться связка этих. Размер(размеры) нахлеста арматуры при креплении отрезков стержней внахлест. Общая длина арматуры длина всей арматуры для вязки каркаса. 1 видео - как связывать арматуру при поддержки приспособления. Располагается некоторое количество схем вязки арматуры, любой девелопер имеет возможность воспользоваться наиболее. Для вязки надо(надобно) добавить по два сантиметра с любой стороны на нахлест. Плотность железобетона при содержании арматуры 3 % и наименее может. Нахлест арматуры при вязке снип 52—101—2003 — это самый незатейливый и при этом. Санитарные общепризнанных мерок кроме того содержат таблицы с рекомендованной длиной. Больше четкие ценности величин нахлеста стрежней арматуры при прямых свободных и связанных соединениях без сварки вполне вероятно взглянуть последующих таблицах. При армировании бетона раз из больше узнаваемых методов вязки арматуры — нахлест. С поддержкой особенного крючка продается всяком строительном магазине особым проводом объединяют меж собой соединения и нахлест арматуры при вязке. Таблица длины анкеровки и нахлеста арматуры бетоне. Смещение стержней арматуры при соединении без сварки связка каркасов осуществляется так, дабы нахлесты арматуры размещались шахматном порядке.

Нахлест арматуры при вязке снип.

В согласовании с этой таблицей наглядно заметны нарушения. Как звали жену авраама. Тмк отгрузила татнефти премиальные обсадные трубы. В плане указановыполнить нахлест 35 поперечников методом вязки арматуры. А гдето предусматривается перерасход арматуры на нахлест плане арматура посчитана без нахлестов? К примеру при вязке арматуры нахлест 40 диаметров. Где вполне вероятно посмотреть, скачать правила стыковки, нахлёста арматуры цельном строительстве, спасибо. Вот еще таблицы длина нахлеста стержней арматуры при соединении. Как верно несомненно будет исполнен нахлест арматуры при вязке. А нахлест арматуры при вязке обязан быть не менее. Методические указаниядля различных классов арматуры находил.

Добрый день, уважаемые форумчане! Где то прочитал, что если уверен в квалификации сварщика, то лучше варить фундаментную арматуру (фундамент будет жесть ), а не вязать. Но опять же, где-то прочитал, что при вязке фундамент будет меньше подвержен разрушению так как не будет жестко армиирован сваркой. Перераспределение нагрузок и т.п. Где правда братья? Сам больше склоняюсь к сварным работам, т.к кум сосед по даче и все поможет сварить.

Где правда братья?
Есть как сварные каркасы так и вязанные. Вопрос технологии сборки на местах.
Если схема армирования рассчитана верно и грамотно, то можете крепить арматуру хоть на пластиковые хомуты 🙂 Для частного домостроения эти условности = 0.
Арматуру связывают только для того, чтобы во время заливки она осталась на своих местах. После застывания бетона, арматура работает в теле бетона за счет своего профиля и геометрии каркаса, места крепления арматуры друг к другу вообще не работают как силовые точки. ) Вы же не думаете что прочность фундамента зависит от 1мм проволочек, которыми связали каркас. )
Если у вас хороший сварщик - то он сможет обеспечить сварку только прихватками, проваривать стержни арматур нет необходимости и даже нежелательно.
Сварные каркасы для опорных столбов монолитных быков мостов разумеется варят либо на заводе на стапельных кондукторах расчетным режимом сварки (включая добавлением на соединения отдельных усилителей) и затем кранами монтируют по месту.
А вот каркас метров под 9 высотой под несущие опорные стенки пандуса на реконструкции Ярославского шоссе (Москва) видел как куча гастарбайтеров как муравьи по всей стенке вязали руками 🙂 Снизу подавали стержни д.14-д16 (мне так показалось из машины на расстоянии 6-7метров от них) и они их вязали.
Просто вопрос еще в том, что если нужен каркас из арматуры (допустим) А3 д.40. - сами подумайте вес 12м такого стержня удобно будет куда-то подать или поднять, чтобы его привязать?* 🙂
Вопрос технологии - не более..
У себя на доме можете как варить, так и вязать!
Главное правильно схему армирования применить - повороты, углы, прогоны, проемы и т.д.
Удачи!

Если арматура свариваемого класса A400C или А500С - то ее варят.
Если арматура обычная А400(A III) которая в подавляющем большинстве и присутствует на наших базах, то ее только вяжут.
Если варить обычную арматуру, то ее прочность в месте сварки прогрессивно падает и под нагрузкой она будет подвержена хрупким разрушениям.

Арматуру проще всего вязать пластиковыми хомутиками.

Если варить обычную арматуру, то ее прочность в месте сварки прогрессивно падает и под нагрузкой она будет подвержена хрупким разрушениям.Еще раз вставлю ремарку. )
Это зависит от сварного!

Если варить обычную арматуру, то ее прочность в месте сварки прогрессивно падает и под нагрузкой она будет подвержена хрупким разрушениям.
Арматуру проще всего вязать пластиковыми хомутиками.

Мне как-то не внушала доверия вязка арматуры, работающей на растяжение, например при наращивании в длину одной арматурины другой. Как ни вяжи, а при растяжении такой узел можно разорвать чуть ли не силой рук. Очевидно что соединение на сварку на несколько порядков прочнее. Поэтому я все связи варил. Продольные стыки с перекрытием 12-15 см и провариванием на всю эту длину.

Майк задача вязки арматуры - сохранить каркас в проектном положении при укладке бетонной смеси. И все.
Соединение арматуры работающей на растяжение - это соединение нахлестом с анкеровкой - то есть загибом концов арматуры крючком (180 град) или лапкой (90 град). В дачном фундаменте допустим и простой нахлест двух прутков с перекрытием минимум 50 диаметров.
Причем более прочным является соединение, где стержни арматуры не прилегают друг к другу. Хот это и кажется парадоксальным, но это так, потому что мы говорим о прочности композитного материала железобетона в целом. При наличии промежутка между стержнями арматуры бетон контактирует со все поверхностью стержней. Если стрежни прижать друг к другу - площадь контакта уменьшается. Зазор должен быть от 1 до 4 диаметров арматуры.
Это положение зафиксировано в нормах американского института бетона ACI 318.

Сварка действительно нужна там, где есть требование неравзрывного контура армирвания (наружные стены зданий, фундаменты) - но для этого арматура должна быть свариваемого класса - с буковкой С (свариваемая). На западе уже 30 лет как почти вся арматура - свариваемая. В России - до сих пор почти вся несвариваемая.
При сварке несвариваемой арматуры прочность стали прогресивно падает на участке сварки + несколько см в стороны. Под нагрузкой это приводит к разрыву (сколу) стрежня арматуры.

Если такой арматуры не купить - то выход один - анкеровка загибами концов при соединении нахлестом. Подробно об этом + нормы нахлеста арматуры: [Ссылки доступны только зарегистрированным пользователям]

[Ссылки доступны только зарегистрированным пользователям]

Прихватки значит. и не перегревать дюже.
На всякий случай:
СНиП 2.03.01-84 (1989, с изм 1988, 1 1989, 2 1992):
5.36*. При отсутствии необходимого сварочного оборудования допускается выполнить в заводских и монтажных условиях крестообразные, стыковые, нахлесточные и тавровые соединения арматуры и закладных деталей, применяй приведенные в ГОСТ 14098—85 и в нормативных документах на сварную арматуру и закладные детали способы ду*говой, в том числе и ручной, сварки. Не допускается применять дуговую сварку прихватками в крестообразных соединениях стержней рабочей арматуры класса А-III марки 35ГС.

Добавлю:
Сварные крестообразные соединения с ненормируемой прочностью применяются для обеспечения взаимного расположения стержней арматурных изделий в процессе их транспортирования, бетонирования и изготовления конструкции.

Я бы, исходя из принципа не навреди , советовал бы при самострое использовать только вязку!А вязать проволокой достаточно просто и быстро, хомуты - это слишком жирно . Для вязки поволокой есть специальный инструмент - эстеты могут купить, люди по-проще могут обойтись гнутым гвоздем.

Как правильно вязать арматуру

Как правильно вязать арматуру

Выполняя устройство бетонных фундаментов. возникает вопрос: как правильно вязать арматуру, и какой нахлёст должен быть у арматурных стержней.

Соединение арматурных стержней осуществляется тремя способами:

1 – Вязка арматурных стержней

2 – Сварка арматурных стержней

3 – Муфтовое соединение арматурных стержней

Каждый способ соединения арматуры имеет свои достоинства и недостатки, в связи с этим, каждый сам для себя выбирает как вязать арматуру при выполнении фундамента или стен.

Вязка арматуры

Вязка арматуры - это один из наиболее дешёвых и в то же время надёжных соединений арматурных стержней. На большинстве серьёзных строительных объектов разрешён только этот метод соединения арматуры. Вязка арматуры в отличие от сварки арматуры не меняет структуру металла. В то время как при сваривании арматуры между собой под огромной температурой происходит опуск металла. Металл теряет свои прочностные свойства. В связи с этим технадзор запрещает производить соединение арматуры методом сваривания арматуры с помощью сварочных аппаратов на стройке. Не нужно путать с контактной сваркой, которая выполняется в заводских условиях. Этот метод сваривания не вредит качеству сварных конструкций, а напротив надёжен и технологичен.

Необходимо знать, что вязка арматуры производится в шахматном порядке. Связывать между собой все перенахлёсты стержней необязательно, так как вязка арматуры выполняется не для создания прочности, а для фиксации арматурных стержней в пространстве (в опалубке), таким образом, чтобы во время приёмки бетона арматурный каркас не разрушился. Это регламентировано в СНиП. Связывают арматуру между собой при помощи вязальной проволоки, которую предварительно обжигают. Под воздействием высоких температур вязальная проволока становится очень гибкой и отлично вяжется. Диаметр вязальной проволоки не превышает одного миллиметра.

Обвязка арматуры вязальной проволокой

выполняется при помощи вязального крючка. Вязальный крючок бывает двух видов обычный и винтовой. Проволока руками пропускается вокруг арматурных стержней и охватывая их при помощи вязального крючка затягивается, крепко фиксируя арматуру между собой.

Помимо ручных вязальных крючков, на сегодняшний день придумано много электрических инструментов для вязки арматуры. К таким инструментам относится электрический пистолет для вязки арматуры. С его помощью процесс соединения арматуры между собой ускоряется в разы. Но у него есть существенный недостаток. Во-первых, сила затяжки оставляет желать лучшего. Во-вторых, вязальная проволока для пистолета продаётся в специальных барабанах, и она очень дорогая. Во время вязки электрическим пистолетом на одну скрутку расходуется около 90 см проволоки, в то время как в процессе вязки ручным крючком расходуется не более 30 см обычной вязальной проволоки. На маленьких объёмах бетона это не заметно, но на больших стоимость затрат на вязальную проволоку и обслуживание инструмента, будет весьма ощутима.

Нахлёст арматуры

Стыковка арматуры внахлёст производится на основании строительных норм и правил (СНиП). Длинна нахлёста арматуры зависит от класса арматурной стали и диаметров арматурных стержней.

1- Нахлест арматуры в монолитных ж/Б элементах толщиной до 250 мм (плиты перекрытия, Ж/Б балки итд) составляет: 33,8d – в сжатом бетоне и 47,3d в растянутом бетоне. Где «d» - это диаметр арматуры.

2- Нахлёст арматуры в Ж/Б элементах с вертикальным бетонированием (колонны, стены, пилоны, контрфорсы итд) составляет: 48,3d – в сжатом бетоне и 67,6d – в растянутом бетоне. Где «d» - это диаметр арматуры.

Статья подготовлена компанией АСК Эгида .

По материалам сайта: http://ask-egida.ru

Источники: http://hiarim.ru/nahlest-armatury-pri-vyazke-tablica, http://okolotok.ru/archive/index.php/t-23326.html, http://fix-builder.ru/remont/montazh-fundamenta/32274-nakhlest-armatury-v-monolitnykh-plitakh


Комментариев пока нет!

armaturasila.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
