Флюсы для пайки – Литература – Полезные материалы – Каталог статей

Флюсы для пайки

ФЛЮСЫ Нейтральные флюсы: Канифоль и флюсы, приготовляемые на ее основе. Канифоль при пайке играет двойную роль: очищает поверхность от окислов и защищает ее от окисления. При температуре 150 С канифоль растворяет окислы свинца, олова и меди, очищая их поверхности при пайке. Очень ценным свойством канифоли является то, что она в процессе пайки не разъедает поверхность. Канифоль применяют при пайке меди, латуни и бронзы.

Флюс спиртоканифольный – (СКФ, он же КЭ, ФКЭ, ФКСп) – простой и эффективный для пайки печатных плат и радиокомпонентов. Состав: спирт 60-70%, канифоль 30-40%, нейтрален, не требует смывки.

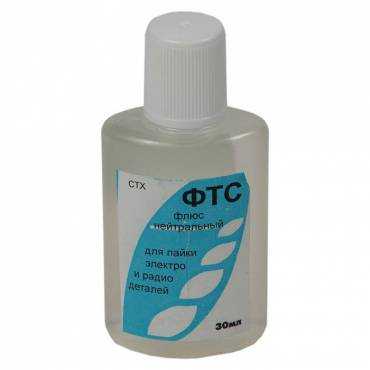

ФТС – радиомонтажный

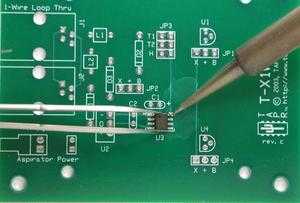

флюс, для пайки деталей радиоаппаратуры и печатных плат, водосмываемый. Остатки флюса легко удаляются водой или спиртовым раствором.

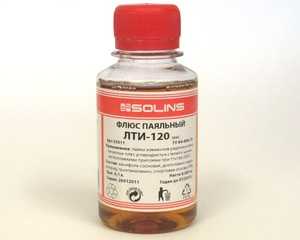

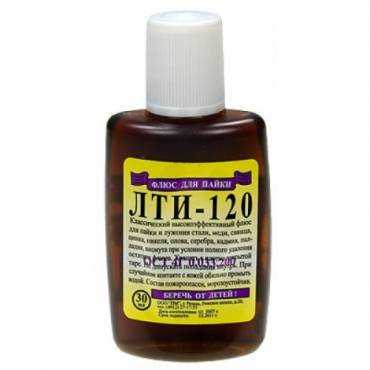

ЛТИ 120 – флюс радиомонтажный, нейтральный. Состав: этиловый спирт (66 – 73%), канифоль (20 – 25%), активаторы – солянокислый анилин (3 – 7%), триэтаноламин (1 – 2%). Остатки флюса смывать не обязательно, при желании легко смываются спиртом, ацетоном и т.п.

ТАГС – радиомонтажный, глицериновый. Для пайки элементов радиомонтажа; а также для пайки углеродистой стали, никеля, меди и других цветных металлов легкоплавкими припоями (150-320 С). Водосмываемый. При пайке печатных плат имеет остаточное сопротивление. Требует обязательной смывки водой или спиртом!

Активные флюсы:

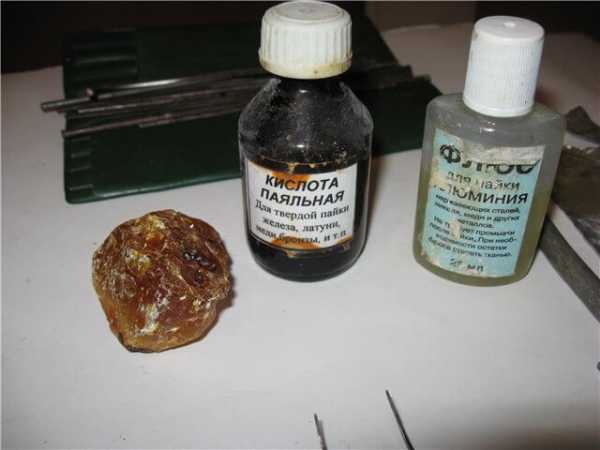

Паяльная кислота – для пайки углеродистых сталей, меди, никеля и их сплавов. Представляет собой водный раствор хлорида цинка (15-40%). В практике радиомонтажника не применяется, так как вызывает коррозию спая и разрушение изоляции проводов.

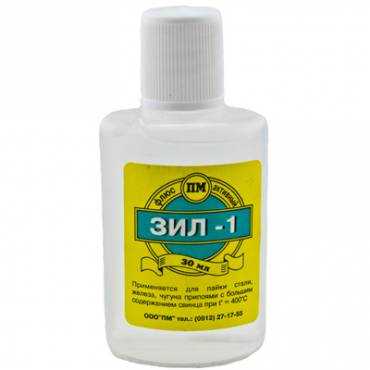

ЗИЛ-1 – активный флюс для пайки стали, железа, чугуна припоями с большим содержанием свинца. Температурный интервал пайки 180-400 С. Содержит хлорид цинка, хлорид олова, хлорид меди и соляную кислоту. Для пайки радиокомпонентов не применяется!

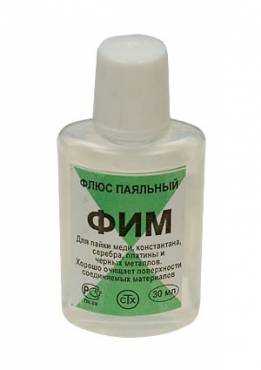

ФИМ – бесканифольный активный флюс, лучше всего подходит для пайки нержавеющих сталей, в остальном аналогичен паяльной кислоте. Состав: ортофосфорная кислота (плотность 1.7, 16%), спирт этиловый (3.7%), остальное вода. Температурный интервал пайки 290-350°C, после пайки обязательно смыть водой. В практике радиолюбителя применим также при

пайке нихрома.

ВТС – активный флюс для пайки меди, серебра, золота и их сплавов. Изготовлен на основе органических кислот, благодаря чему действует в основном на окислы и загрязнения а не на сам металл. Состав: 63% технического вазелина, 6,3% триэтаноламина, 6,3% салициловой кислоты и этилового спирта. Остатки флюса удаляют протиркой детали спиртом или ацетоном.

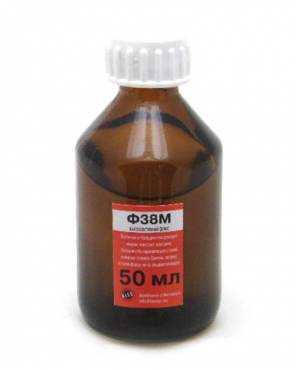

Ф38М – высокоактивный флюс. В отличии от большинства флюсует нихром, констант, манганин, большинство нержавеющих сталей и медных сплавов (бронзы, латуни). Остатки флюса легко смываются водой. Состав: ортофосфорная кислота, глицерин, этиленгликоль, диэтиламин солянокислый.

Классификация флюсов импортного производства

Классификация флюсов импортного производства (rosin – англ. канифоль)

R (rosin) представляет собой чистую канифоль в твердом виде или растворенную в спирте, этилацетате, метилэтилкетоне и подобных растворителях. Это наименее активная группа флюсов, поэтому ее используют для пайки по свежим поверхностям или по поверхностям, которые были защищены от окисления в процессе хранения. В соответствии с рекомендациями отечественного отраслевого стандарта ОСТ4ГО.033.200, эта группа флюсов не требует удаления их остатков после пайки.

RMA (rosin mild activated – слегка активированная канифоль) – группа смолосодержащих флюсов с различными комбинациями активаторов: органическими кислотами или их соединениями. Эти флюсы обладают более высокой активностью по сравнению с типом R. Предполагается, что в процессе пайки активаторы испаряются без остатка. Но очевидно, что процесс пайки должен быть гарантированно завершен полным испарением активаторов. Такие гарантии может обеспечить только машинная

пайка с автоматизацией температурно-временных процессов (температурного профиля пайки).

RA (rosin activated – активированная канифоль). Эта группа флюсов предназначена для промышленного производства электронных изделий массового спроса. Несмотря на тот факт, что данный вид флюса отличается более высокой активностью по сравнению с упомянутыми выше, он преподносится рекламой как не требующий отмывки. Поскольку его остатки якобы не проявляют видимой коррозионной активности.

SRA (super activated rosin – сверхактивированная канифоль). Эти флюсы были созданы для нестандартных применений в электронике. Они могут использоваться для пайки никелесодержащих сплавов, нержавеющих сталей и материалов типа сплава ковар.

Флюсы типа SRA очень агрессивны и требуют тщательной отмывки при любых обстоятельствах, поэтому их использование в электронике строго регламентировано.

No clean (не требует смывки). Эта группа специально создана для процессов, где нет возможности использовать последующую отмывку плат или она затруднена по каким-то причинам. Основное отличие этой группы состоит в крайне малом количестве флюса на плате по окончании процесса пайки/ Пайка алюминия. Алюминий в обычных условиях покрыт плотной оксидной пленкой, препятствующей пайке. Если удалить эту пленку и защитить поверность алюминия от окисления, то пайка происходит без затруднений. Лучше всего паять чистым оловом или припоем, содержащим не менее 60% олова, удобно использовать обычный ПОС-61. Следует принять во внимание высокую теплопроводность алюминия и брать паяльник достаточной мощности. Для пайки тонкого алюминия достаточна мощность паяльника 50 вт, для алюминия толщиной 1 мм и более желателен паяльник мощностью 90 вт.

Пайка без флюса На алюминий в месте пайки наносится жидкое минеральное масло и поверхность алюминия под слоем масла зачищают скребком или лезвием ножа для удаления пленки окиси. Припой наносится хорошо нагретым паяльником. Еще лучше применять оружейное масло; хорошее и удовлетворительное качество пайки получается при использовании минерального масла для швейных машин и точных механизмов, вазелинового масла. При пайке алюминия толщиной 2 мм место пайки перед нанесением масла желательно предварительно прогреть паяльником. Проще всего использовать специальные флюсы.

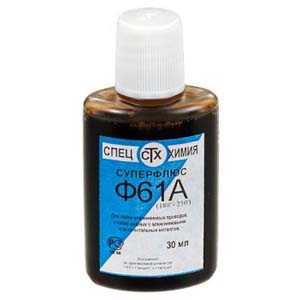

 Ф61А – флюс для пайки алюминия. Высокоактивный флюс на основе фторборатов, предназначен для лужения и пайки деталей и поверхностей из алюминия и его сплавов. Пайка производится припоями оловянно-свинцовой группы с содержанием олова более 60% (а лучше всего паять чистым оловом) при температуре 250-350 градусов.

Ф-34 Флюс для пайки алюминия и других лёгких сплавов. Остатки удаляются водой. Флюс средней активности и невысокой кислотности остатков.

Ф-64 Флюс для пайки алюминия, других лёгких сплавов бериллиевой бронзы и др. Остатки тщательно удаляются водой. Флюс повышенной активности. Алюминий даже не приходится зачищать от плотной окисной плёнки. Известен также вариант пайки с использованием флюса, состоящего из 2-3г иодида лития и 15-20 г стеариновой кислоты.

zazsila.ru

назначение, виды сварки, состав флюса, правила использования, требования ГОСТ, плюсы и минусы применения

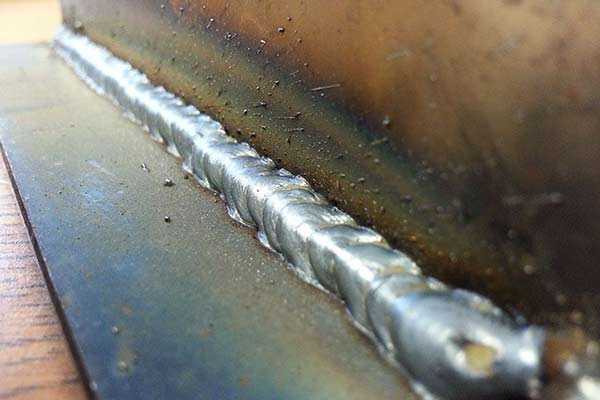

Качество сварного шва определяется не только способностями мастера правильно организовать дугу, но и специальной защитой рабочей зоны от внешних воздействий. Главным врагом на пути к созданию прочного и долговечного металлического соединения является естественная воздушная среда. Изоляцию шва от кислорода обеспечивает флюс для сварки, но не только в этом заключается его задача. Различные конфигурации состава этой добавки с сочетанием защитной газовой среды позволяют по-разному управлять параметрами шовного соединения.

Назначение флюса

Сварочный расходник данного типа направляется в зону горения и в зависимости от характеристик своего расплава оказывает защитно-модифицирующее воздействие на участок формирования шва. В частности, материал может выполнять следующие функции:

• Создание шлаковой и газовой изоляции для сварочной ванны.
• Наделение сварного соединения определенными технико-физическими свойствами.
• Поддержание стабильности горения дуги.
• Перенос электродного металла (или проволочного расплава) в зону сварки.
• Устранение нежелательных примесей в шлаковой прослойке.

Если говорить о совместимости разных флюсов для сварки с металлами, то наиболее распространенные марки имеют следующие назначения:

• ФЦ-9 – стальные углеродистые сплавы с низким легированием.
• АН-18 – стальные сплавы высокого легирования.
• АН-47 – низко- и среднелегированные стали, характеризующиеся высокими прочностными показателями.
• АН-60 – стали низкого легирования, используемые в трубопроводах.
• ФЦ-7 – используется при сварке низкоуглеродистой стали на токе большой силы.
• ФЦ-17 – гранецентрированное высокотемпературное железо.
• ФЦ-19 – сплавы с повышенным содержанием хрома.
• ФЦ-22 – применяется для выполнения углового шовного соединения в работе с легированными углеродистыми сталями.
• 48-ОФ-6 – задействуется в техниках сварки с подключением высоколегированной электродной проволоки.

Составы флюса

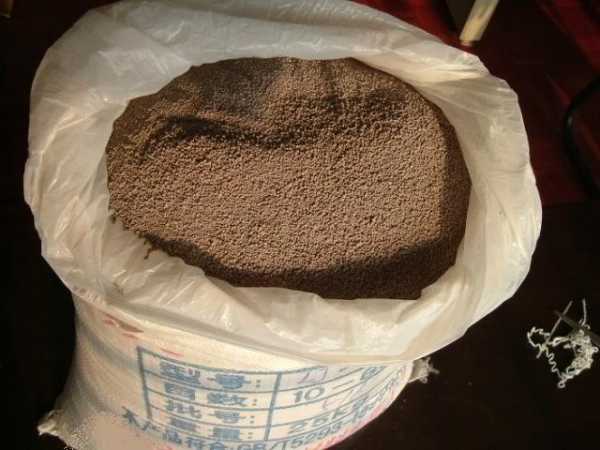

Сам по себе флюс, как правило, выпускается в виде гранулированного порошка с фракцией порядка 0,2–4 мм. Но наполнение и происхождение данного продукта может быть очень разным и не всегда однородным. В связи с этим выделяют следующие виды флюса для сварки:

• Оксидные. Большую часть в содержании составляют металлические оксиды и примерно на 10% приходится доля фторидных элементов. Такой флюс используется для работы с низколегированными и фтористыми стальными сплавами. Также в зависимости от содержания оксидные флюсовые составы делятся на бескремнистые, низкокремнистые и высококремнистые.
• Солеоксидные. Еще такие порошки называют смешанными, так как наполнение может в равной степени формироваться оксидами и солевыми соединениями. Используется такой флюс для обработки легированной стали.
• Солевые. Вовсе исключается наличие оксидов, а основу состава образуют фториды и хлориды. Целевое назначение солевого флюса – электрошлаковый переплав и сварка активных металлов.

Технология изготовления флюса

В процессе изготовления основа для флюса (шихта) подвергается нескольким процедурам переработки, в числе которых выплавка, грануляция, формовка и проверка на качество. Сырье шихты перед производственным процессом сегментируется на мелкое, среднее и крупное. Каждая партия проходит тщательную мойку и сушку, так как чистота и точность в параметрах будущего флюса поддерживаются изначально. Затем выполняют взвешивание, дозировку и смешивание с другими технологическими компонентами. Выплавка и грануляция флюса для сварки производится на специальном оборудовании – задействуются газопламенные или электродуговые печи, бассейны для обливки холодной водой и металлические поддоны. На финальных этапах обработки выполняется сушка с просеиванием. Прошедший контроль флюс упаковывается в специальные мешки или ящики с огнеупорными свойствами.

Требования ГОСТа к флюсу

Нормативные требования затрагивают несколько направлений оценки качества флюса, а также регулируют правила обеспечения безопасности при обращении с материалом и методы проведения его испытаний. Что касается основных параметров, то к ним предъявляются следующие требования:

• Исключаются во флюсовом порошке зерна, размер которых превышает 1,6 мм. Процент их содержания не должен составлять более 3% от всей массы.
• Допускается производство флюса с фракцией до 0,25 мм, если это условие изначально было оговорено с потребителем.
• Также по соглашению с потребителем допустимо изготовление материала фракцией зерен от 0,35 до 2,8 мм, но только применительно к марке АН-348-А.
• Влажность флюсов в зависимости от марки не должна превышать коэффициент от 0,05 до 0,1%.

Что касается требований безопасности, то меры индивидуальной защиты являются главным предметом регуляции ГОСТа. Сварка под флюсом должна выполняться в соответствии с мерами противопожарной безопасности. Отдельно должна контролироваться концентрация применяемого флюсового порошка, который по умолчанию считается химически опасным и производственно вредным.

Плавленый и неплавленный флюс

Содержание плавленого порошка в основном формируют шлакообразующие компоненты. Их вырабатывают в результате сплавления составляющих элементов, среди которых кварцевый песок, марганцевая руда и мел. Путем их смешивания в определенных пропорциях с последующей плавкой в печах можно получить модификатор для шва с определенным набором характеристик. Более функциональна дуговая сварка под флюсом, произведенным неплавленным способом. Это смесь зернистых и порошковых материалов, которые помимо шлакообразующей основы также включают в состав легирующие элементы и раскислители. Отсутствие операции плавления дает возможность вводить в состав флюса металлическую пыль и ферросплавы, которые расшифруют возможности улучшения соединений.

Виды сварки под слоем флюса

С применением флюса может выполняться как ручная, так и автоматическая сварка – принципиальная разница будет зависеть от выбранного оборудования. Электродуговая сварка выполняется в режиме саморегуляции или при поддержке автоматического контроля напряжения. Оптимально использовать инверторные установки, дополненные барабанами для подачи проволоки. Также распространена сварка с флюсом без газа, который по умолчанию выступает в качестве защитной среды от кислорода и азота. Чем же хороша техника, исключающая этот барьер перед негативными факторами воздействия? Во-первых, при условии выбора подходящего флюса он сможет выполнить весь перечень защитных и вспомогательных задач применительно к формируемому шву. Во-вторых, отсутствие газовой среды облегчает саму организацию процесса. Не нужно подготавливать баллон с аргонно-углекислотная смесью, а также защищать зону сварки от избыточного термического воздействия при использовании горелки.

Техника применения флюса

После розжига дуги оператор должен ее поддерживать между окончанием электрода и заготовкой именно под слоем флюса. Порошок насыпается слоем 55-60 мм, после чего дугу следует буквально утопить в этой массе, пока она будет плавиться. При среднем весе флюса его статическое давление на металл может составлять порядка 8-9 г/см кв. Этой величины достаточно для устранения нежелательных механических воздействий на сварочную ванну. При использовании проволоки для сварки с флюсом можно добиться и минимальных показателей разбрызгивания расплава. Это условие выполняется путем обеспечения стабильного контакта зоны расплава с плавящейся проволокой и флюсом, а также за счет регуляции силы тока. Защита со стороны газа в данном случае тоже не требуется, но контроль мощности будет особенно важен. Как правило, комбинация проволоки и флюса используется при сварке на токе высокой плотности, поэтому и автомат должен подбираться с учетом поддержки постоянной скорости направления электродной нити.

Плюсы от применения флюса

Использование флюса, безусловно, сказывается на формировании шва наилучшим образом, так как минимизируются негативные факторы рабочего процесса в условиях открытого воздуха. Из очевидных преимуществ можно отметить снижение дефектов в зоне соединения, минимизацию разбрызгивания и более эффективный контроль дуги со всеми возможностями автоматического регулирования. Что еще очень важно, участок сварка под флюсом всегда виден оператору. Это позволяет при необходимости своевременно вносить корректировки в процесс, а в некоторых случаях даже обходиться без специальной маски.

Недостатки от применения флюса

Слабые места данной технологии обуславливаются более высокими требованиями к оборудованию, так как для эффективного расплава флюса требуется большая мощность. Сегодня выпускаются специальные модификации аппаратов для аргонодуговой сварки в среде флюса, имеющие специальную оснастку для его подготовки и подачи. Логично, что такие модели стоят на 15-20% дороже. Еще один недостаток связан с увеличением зоны расплава. Хотя ее можно контролировать в определенных границах, мелкие элементы точечно обрабатывать в таких условиях проблематично.

Заключение

Флюс как расходный материал, улучшающий качество сварочного процесса, облегчает многие производственные и строительные мероприятия данного спектра. Но и в бытовых условиях его нередко используют на даче, в гараже или просто в ремонтных операциях. Выбирая данный материал для собственных нужд, очень важно не прогадать в оценке качества. Как отмечает тот же ГОСТ, флюс для сварки должен поставляться на рынке в плотных бумажных мешках от 20 до 50 кг с указанием транспортной маркировки. По специальному заказу можно оформлять и мелкую фасовку, но и для этого должны предусматриваться специальные контейнеры. Причем взвешивание должно производиться с максимальной погрешностью в 1% относительно общего веса тары.

fb.ru

Состав – флюс – Большая Энциклопедия Нефти и Газа, статья, страница 1

Состав – флюс

Cтраница 1

Состав флюса: буры обезвоженной 50 % и хлористого натра 50 % растереть в мелкий порошок и развести вакуумным маслом Д-1-А до густоты сметаны. После пайки с флюсом печь требует чистки.  [1]

Состав флюса, размеры зерен и их строение оказывают значительное влияние на формирование шва. При сварке под низкокремнистыми марганцевыми флюсами швы получаются с менее гладкой и ровной поверхностью, чем при сварке под высококремнистыми типа ОСЦ-45 или АН-348-А.  [2]

Составы флюсов выбирают в зависимости от вида и свойств свариваемого металла. Флюс должен быть подобран таким образом, чтобы он плавился раньше, чем металл, хорошо растекался по шву, не оказывал вредного действия на металл шва и полностью удалял образующиеся при сварке окислы.  [3]

Состав флюсов приводится в % по весу.  [4]

Состав флюса зависит от состава припоя и металла, из которого сделаны спаиваемые детали. При пайке деталей из стали, меди и ее сплавов оловянно-свшшовыми припоями применяют флюсы на основе хлористого цинка.  [5]

Состав флюса приведен в талб.  [6]

Состав флюса: 50 % буры, 47 % двууглекислого натрия, 3 % кремниевой кислоты.  [8]

Состав флюса должен быть строго согласован с составом глазури так, чтобы коэффициенты расширения их были весьма близки, иначе после обжига краска будет осыпаться или давать трещины – так называемый цек.  [9]

Состав флюса Ф59А: кадмий борфторид 10 %, цинк борфто-рид 3 %, аммоний борфторид 5 %, триэтиноламин – остальное.  [10]

Состав флюса: 100 % буры или 50 % буры и 50 % борной кислоты.  [12]

Составы флюсов и требования к ним, изменение состава в процессе нагревания, допустимое содержание алюминия в цинковальной ванне при мокром цинковании, влияние состава флюса на образование гартцинка изложены в известных книгах по цинкованию [10, 11] и трудах международных конференций по горячему цинкованию.  [13]

Составы флюсов и способы их применения рассмотрены ниже, при описании технологии сварки и резки соответствующих металлов.  [14]

Состав флюсов ( в процентах) для низкотемпературной пайки-сварки чугуна приведен в таблице.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Для чего нужен флюс при пайке: виды, свойства

Во многих отраслях промышленности для соединения твердых материалов применяется такой способ, как пайка. Качественная работа зависит от наличия инструмента, оборудования и расходных материалов, одним из которых является флюс. Те, кто в детстве посещал кружок радиолюбителя или любил паять в домашних условия, знает, что такое флюс и зачем он нужен.

Флюс представляет собой особый сплав материалов, обладающий лёгкой структурой и применяемый для соединения двух разных материалов. При этом целесообразнее использовать вещество, подходящее для конкретного материала. То есть, определённый состав для эмалированных металлов, и совершенно другой – для соединения медных предметов.

Но те, кто впервые столкнулся с процедурой, не совсем понимают, для чего нужна канифоль при пайке. Знакомые с детства янтарные кусочки являются самым распространённым флюсом. От их применения пайка получается качественнее и быстрее. Благодаря канифоли припой лучше контактирует с поверхностями обоих материалов.

Задачи флюса при пайке таковы:

• подготовить поверхности двух изделий;
• очистить поверхность от различных плёнок и жиров;
• снизить поверхностное натяжение в припое.

При использовании сплава увеличивается площадь контакта соединяемых предметов, что способствует прочному контакту. А также вещество продлевает срок службы спаянных элементов, потому что предотвращает образование новых процессов окисления в местах соединения. Вот зачем нужна канифоль и другие виды. Узнав, что это такое, следует разобраться с классификацией сплава.

Виды и характеристики

Сплавы для соединения классифицируются по тому, как воздействуют на элементы до, во время и после пайки. Та же канифоль, как и многие составы на её основе, относится к группе малоактивных флюсов. Если для чего такой флюс и нужен, то при пайке микросхем, где возможности состава полностью реализуются. Сплав хорошо удаляет тонкие оксидные плёнки с медных, латунных и других поверхностей. Но при этом не становится причиной возникновения коррозии из-за минимальной активности. При необходимости улучшить свойства канифоли вещество соединяют со скипидаром или спиртом. В итоге получают бескислотные или нейтральные виды. Такой вид часто применяется во время ремонта радиоэлектроники, а также при её производстве. В таких целях выбирается именно этот сплав, потому что флюс является диэлектриком и не образует утечек тока.

Если к канифоли добавляется кислота, то получается третий вид – активированный. Чаще всего в сплав входят органические кислоты и аминовые соединения в малых дозах. С его помощью удаётся соединить медные детали, а также серебряные, железные и никелевые.

Активные флюсы, в состав которых входит соляная кислота, используется для соединения изделий из железа. Но если к ней добавить хлористый цинк, то получается «флюс паяльный». Такой состав выпускается не только в промышленности, но и в домашних условиях.

Он подходит для пайки элементов из серебра, меди и железа. Но флюс категорически запрещён для использования в радиоэлектронике. Потому что сплав обладает высокой электропроводимостью и химической активностью.

Флюсы также бывают антикоррозийными и защитными. Первый вид предназначен для удаления коррозии с поверхности элемента, а второй не допускает образования окислов на уже обработанной поверхности. Коррозийные флюсы рекомендуется применять, если поверхности обоих изделий подвержены появления ржавчины. В их состав входят такие вещества, как:

• салициловая кислота;
• технический вазелин;
• этиловый спирт;
• триэтаноамин.

Защитные флюсы – это знакомый всем вазелин, воск, сахарная пудра и оливковое масло.

Различия между сплавами

Припои и флюсы различаются также по физическому состоянию на жидкие, твёрдые и пастообразные. Благодаря такому разнообразию способы применения значительно расширяется. Например, жидкими славами обрабатывать труднодоступные места изделий, чтобы защитить от окисления. Зато количество подачи пастообразных флюсов легче проконтролировать при паянии.

Другой фактор, по которому различают сплавы – это температура. Существуют вещества, которые проявляют активность при высокой температуре, а есть другая группа, которая плавится при минусовой температуре. Тугоплавкий состав прочнее соединяет изделия. Но есть один нюанс из-за высокой температуры плавления состав может повредить саму деталь и вывести её из строя.

Флюсы, которые плавятся при температуре от 50 до 400 градусов, относятся к группе легкоплавких. Именно их применяют в радиоэлектронике. В состав флюсов входит свинец, олово и другие элементы. У каждого вида сплавов есть своё назначение, с учётом которого и нужно выбирать флюс для определённой работы.

Так, твёрдый флюс следует использовать для пайки изделий с большим диаметром, а мягкие сплавы подходят для соединения тонких поверхностей. Если требуется ремонт металлической посуды, то лучше отдать предпочтение «паяльному флюсу» – раствору цинка с соляной кислотой.

Преимущества сплавов заключается в предохранении ранее очищенных металлических поверхностей от окисления, а также соединении припоя с подготовленной поверхностью. Проверить, так ли уж необходим флюс, можно, если один раз попробовать спаять два разных изделия без вспомогательного материала.

Лучшие заменители

Применяемые в промышленности или профессиональными мастерами составы крайне редко можно обнаружить у простого обывателя в квартире. Но что делать, если возникнет необходимость в пайке. Чем заменить флюс? Одно из самых распространённых веществ – это растворённый в воде аспирин. Состав легко приготовить в домашних условиях – достаточно растолочь одну таблетку и высыпать порошок в ёмкость с водой. Полученный раствор используется как обычный жидкий флюс.

Другой заменитель – это уксусная или лимонная кислота. Эффективность флюсов, приготовленных в домашних условиях, ниже, чем оригинальных, но определённых показателей с ними добиться можно.

Использование концентрированной соляной кислоты – вот что улучшит показатели. Важно только аккуратно обращаться с кислотой, поскольку она опасна для здоровья. Паяемые изделия с помощью такого состава не должны быть тонкими.

Приготовить флюс в домашних условиях можно из ортофосфорной кислоты, которая продаётся в магазине и имеет неплохие показатели. Она прекрасно снимает окислы, жировые налёты и различные плёнки.

По каким характеристикам выбрать состав

Применяемые флюсы выбирают в соответствии со следующими требованиями:

• способности к растяжке;
• прочности;
• способности проводить ток и тепло.

Вещество для пайки выбирается исходя из типа соединяемого металла, температуры как самого сплава, так и достигаемой во время процедуры. Нужно учитывать ещё прочность и устойчивость элементов к коррозии. Выбирая паяльные сплавы, следует использовать те, у которых удельный вес меньше. Тогда припой вытеснит флюс на поверхность изделия при нанесении.

Если выбираются паяльные флюсы для транзисторов, то применяются сверх лёгкоплавкие составы. Максимальная температура, при которой они активизируются, составляет 150 градусов.

oxmetall.ru

Типы флюсов – Пайка

Типы флюсов

Категория:

Пайка

Типы флюсов

Существующая классификация флюсов основана на свойствах их твердых остатков. Имеются три основные группы: коррозионные, промежуточного типа и некоррозионные флюсы. В каждом конкретном случае из всех подходящих флюсов следует выбирать менее коррозионный.

Коррозионные флюсы состоят из неорганических кислот и солей и применяются в случаях, когда необходимо высокоактивное действие флюса. Они могут применяться в виде растворов, паст или в виде сухих солей. Эти флюсы не обугливаются и не горят и поэтому одинаково эффективны при нагреве газовой горелкой, открытым пламенем, в печах, методом сопротивления или при индукционном нагреве.

Флюсы этой группы стойки при различных температурах и в этом отношении являются более гибкими, чем другие флюсы-Поэтому при пайке припоями с высокой температурой плавления почти всегда следует применять коррозионные флюсы.

Коррозионные флюсы способны разрушать самые прочные окисные пленки при пайке черных и цветных сплавов. Промышленность выпускает флюсы в виде разбавленных и концентрированных растворов, а также в виде пасты или заполнителя для трубчатых припоев.

Коррозионные флюсы имеют один недостаток. Их остатки химически активны, и если после пайки эти остатки не удалять, они могут вызвать коррозию паяного соединения. Близлежащие поверхности также могут быть подвержены химическому воздействию брызг и паров флюса. Поэтому коррозионные флюсы не применяются при пайке замкнутых емкостей, например термостатов или сильфонов, а также при пайке электрического оборудования.

Если применяются водные растворы солей, то при нагреве вода быстро испаряется и с основным металлом взаимодействует только расплавленная соль, которая образует восстановительную среду, защищающую металл от контакта с воздухом.

Состав коррозионных флюсов

Хлористый цинк. Главной составной частью большинства коррозионных флюсов является хлористый цинк. Хлористый цинк можно легко получить путем растворения избыточного количества металлического цинка в концентрированной соляной кислоте. Он также выпускается в готовом виде, что более удобно для применения. Хлористый цинк имеет температуру плавления значительно выше, чем температура солидуса большинства оловянносвинцовых припоев. Поэтому, если применять только один хлористый цинк, то в паяное соединение могут попасть нерасплавленные частицы Хлористого цинка. Эти включения вызовут коррозию и ослабление паяного соединения. Поэтому для снижения температуры плавле-ния флюса хлористый цинк смешивают с другими неорганическими хлоридами.

Хлористый аммоний. В качестве флюса может применяться вод-ньщ раствор хлористого аммония.

При испарении воды хлористый аммоний возгоняется в виде белого дыма. Флюсующее действие этой соли слабее, чем хлористого цинка, так как из-за отсутствия защитного действия расплавленной соли основной металл может снова окислиться прежде чем будет достигнута температура пайки. Смесь одной части хлористого аммония с тремя частями хлористого цинка образует флюс эвтектического состава с температурой плавления 177 °С. Эта смесь обладает хорошими восстановительными свойствами хлористого аммония и высоким защитным действием хлористого цинка и поэтому является более эффективным флюсом, чем каждый из компонентов в отдельности. Обычно применяется смесь из 1 части хлористого аммония и 9 частей хлористого цинка, при этом можно не опасаться включений флюса в паяных соединениях.

Хлористое олово. Хлористое олово образуется путем растворения олова в соляной кислоте. Промышленностью выпускается безводное и гидратированное хлористое олово. Оно является высокоэффективным флюсом и применяется в виде пасты, пудры или в плавленом виде. Хлористое олово также эффективно в смеси с хлоридами цинка и аммония.

Хлористый калий или натрий. В качестве флюса хлористый на- I трий, взятый в отдельности, неэффективен. Он применяется в смеси с хлористым цинком для снижения его температуры плавления. Флюс с низкой температурой плавления получают смешиванием девяти частей хлористого цинка с двумя частями хлористого натрия. Тройная эвтектическая смесь, плавящаяся при температуре 203°, получается смешиванием 75 частей хлористого цинка, 11 частей хлористого натрия и 14 частей хлористого калия.

Другие хлориды и фториды. Хлориды и фториды лития и алюминия редко применяются в отдельности, но они эффективны как флюсы в смеси с другими компонентами.

Соляная кислота. В чистом виде соляная кислота в качестве флюса применяется редко. Когда соляная кислота наносится на оцинкованное железо, то цинковое покрытие растворяется в кислоте с образованием хлористого цинка, который и действует в качестве флюса. Соляная кислота используется для активизации флюсов, содержащих хлористый цинк. Смеси неорганических солей и соляной кислоты являются основой флюсов для пайки нержавеющих сталей.

Фтористоводородная кислота. Фтористоводородная кислота очень активна. Ее добавляют к флюсам на основе хлористого цинка для растворения кремниевых включений на поверхности чугуна.

Ортофосфорная кислота. Ортофосфорная кислота является эф; фективным флюсом для стали, меди и латуни. Она дает стекловидный остаток, который служит защитным покрытием. Разбавленный раствор особенно эффективен для высокопрочной марганцовой бронзы.

Флюсы промежуточного типа

Эти флюсы слабее, чем флюсы на основе неорганических солей. Они состоят из слабых органических кислот и оснований и некоторых их производных, например гидрогалоидов. Эти флюсы активны при температурах пайки, но период их активности непродолжителен ввиду их быстрого разложения при нагреве. Склонность флюсов промежуточного типа испаряться, обугливаться и сгорать не позволяет использовать их при нагреве газовой горелкой и открытым пламенем. Однако они удобны при пайке малых участков быстрым нагревом, так как остатки этих флюсов относительно инертны и. легко смываются водой.

Флюсы промежуточного типа особенно выгодны в тех случаях, когда можно ограничиться минимальным количеством флюса и когда подводимого количества тепла достаточно для разложения или испарения коррозионных составляющих. В случаях, где нераз-ложившийся флюс может распространиться на изоляционные покрытия, или при пайке закрытых систем, где коррозионные пары могут осаждаться на ответственных деталях узла, необходимо принимать особые меры предосторожности.

Осторожность необходима также при пайке кабелей, чтобы избежать попадания коррозионных составляющих флюса между проволоками.

Некоррозионные флюсы

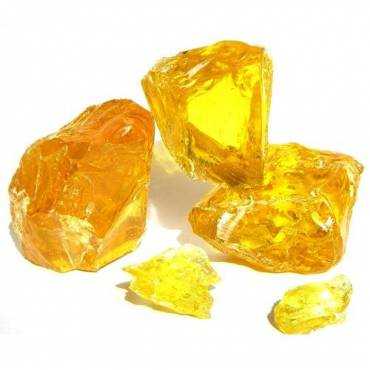

Канифоль. Самым некоррозионным флюсом является чистая светлая канифоль, разведенная в соответствующем органическом растворителе. Канифолевые флюсы обладают важными физическими и химическими свойствами, которые делают их особенно пригодными для применения в электропромышленности. Содержащаяся в канифоли активная составляющая, абиетиновая кислота, при температуре пайки становится умеренно активной. Как флюс канифоль оказывает, главным образом, защитное действие. Она легко плавится при 127° и сохраняет свое действие до 315°. Остатки канифолевых флюсов прочны, негигроскопичны, неэлектро-проводны и не вызывают коррозии. Эти свойства компенсируют слабое флюсующее действие канифоли. Она широко применяется в виде набивки трубчатых припоев.

Стабилизированные и активированные канифолевые флюсы. Вследствие слабого флюсующего действия канифоли разработана специальная группа более активных канифолевых флюсов, но без изменения некоррозионной природы флюсовых остатков. Так называемые стабилизированные канифолевые флюсы основаны на добавлении присадок, которые оказывают каталитическое действие, освобождая потенциальную энергию ангидридной структуры канифоли. С другой стороны, активированные канифолевые флюсы получаются при введении в канифоль небольших количеств сложных органических соединений с повышенной активностью. В патентной литературе, в качестве добавок для активированных канифолевых флюсов, применяемых в жидком виде или в виде заполнителей для трубчатых припоев, приводятся такие вещества, как гидрогалоид гидразина, гидрохлориды глутамина и дигуанида, бензойная кислота, янтарная кислота, цетилпиридиновый бромид и анилиновые соединения. Эти добавки рекомендуется вводить в количестве от 0,2 до 5%.

Применение активированных канифолевых флюсов в качестве некоррозионных основывается на теории, что при нагреве активизирующие вещества разлагаются и что остатки флюсов являются неэлектропроводными и некоррозионными. Повышение производительности требует более активных некоррозионных флюсов, но во всех случаях, где коррозионная стойкость имеет первостепенное значение, вопрос о безвредности флюсовых остатков по-прежнему остается предметом обсуждения.

Пастообразные флюсы

Иногда удобно иметь флюс в виде пасты. Флюсы-пасты легко наносятся перед пайкой на место соединений и, кроме того, не стекают с поверхности и не распространяются на другие части изделия, где флюс был бы вреден. Пасту можно изготовлять на воде, вазелине, жире или ланолине вместе с глицерином или другими гигроскопическими веществами. Если пасты содержат неорганические соли, например хлористый цинк или хлористый аммоний, то-оНи относятся к коррозионным флюсам. Для универсального применения разработаны флюсы-пасты, содержащие смолы, растворенные в бутиловом спирте и пластификаторы, например четвертичные аммониевые соли, трехфтористый бор и алюминиевый стеарат, добавляемые для повышения активности флюса. Разработаны также промышленные некоррозионные канифолевые пастообразные флюсы для электротехнических работ.

Пасты припоя с флюсом

Припой в виде пасты с флюсом представляет собой устойчивую смесь тонко размолотого металлического припоя с неорганическими или органическими химикатами, действующими как флюс и как промежуточное связующее вещество. Эти пастообразные припои не являются просто механической смесью флюса и металла. Компоненты смеси предотвращают высыхание пасты и оседание тяжелых металлических частиц. На стабильность паст определяющее влияние оказывают размеры и форма частиц металлической составляющей.

Пастообразные припои особенно удобны для предварительного нанесения при нагреве в печи и радиацией, при индукционном нагреве и нагреве методом сопротивления. Разработаны методы автоматического нанесения пастообразных припоев, в том числе погружением, кисточкой или роликом и др. Промышленность выпускает коррозионные и некоррозионные пастообразные припои. При этом содержание олова в оловянносвинцовых припоях лежит в пределах 25—60%.

Реактивные флюсы

Реактивные флюсы представляют собой особую группу коррозионных флюсов, разработанных для пайки алюминия. Их действие основано на разложении флюса с образованием на поверхности алюминия металлической пленки.

Реклама:

Читать далее:

Выбор флюса

Статьи по теме:

pereosnastka.ru

Флюс паста втс как пользоваться: чем смывать паяльную кислоту?

Печатная версия

Флюсы

При осуществлении процесса пайки и сварки материалов для удаления окислов с поверхности под обязательно применение флюсов. Флюсы — вещества (чаще смесь) органического и неорганического происхождения, предназначенные для снижения поверхностного натяжения, улучшения растекания жидкого припоя и/или защиты от действия окружающей среды. В зависимости от технологии пайки (сварки) флюс может использоваться в виде жидкости, пасты или порошка. Существуют также паяльные смеси, содержащие частицы припоя вместе с флюсом, иногда трубка из припоя содержит внутри флюс-заполнитель.

Канифоль сосновая, таловая ГОСТ 19113-84
Назначение: Для пайки радиоэлектронных компонентов при производстве для монтажных, ремонтных и наладочных работ.
Температура размягчения не ниже плюс 60 С. Температура пайки – не выше 280 С, так как происходит интенсивное окисление и снижение ее флюсующих способностей. Имеет конвертирующие свойства. Если узел не подвергается нагреву канифоль допускается оставлять на местах пайки. При нанесении на поверхность клеев, лаков, красок канифоль необходимо удалить.
Состав: смесь смоляных кислот, имеющих общую формулу С20Н30О2.Марки А- живичная.
Отмывка: спиртом, бензином, ацетоном. Нейтрализации не требует.
Упаковка: Фасуется в пластиковые баночки по 20 гр. Или пакеты 100гр., 500гр., 1 кг.

Флюс ФИМ.
Назначение: Для пайки меди, константина, серебра, платины, и черных металлов.
Применение: Хорошо очищает поверхность соединяемых материалов. Требует обязательной промывки.
Состав: Ортофосфорная к-та (плотность 1,7)-16%, спирт этиловый -3,7%,  Вода-остальное.
Температура: 290-350 С
Отмывка: Вода.
Упаковка: 30 мл.
Меры предосторожности: В случае попадания на лицо промыть большим количеством воды.

Бура.
Назначение: Пайка изделий из меди и ее сплавов, никеля, углеродистых сталей медными и медноцинковыми припоями.
Применение: Горелка с температурой 900С. Порошок буры гигроскопичен, поэтому его нужно хранить в банке с притертой крышкой.
Отмывка: во избежание коррозии остатки флюса должны промываться горячей водой с помощью волосяной щетки.
Упаковка: Банка полиэтиленовая 20 гр.
Меры предосторожности: Беречь от попадания в глаза.

Паяльная кислота.
Классический флюс для грубой пайки на основе хлорида цинка. Температурный диапазон активности 290-300 С.
Назначение: Пайка меди, никеля и их сплавов.
Упаковка: Флакон стеклянный 30 мл., пласт.30 мл.
Отмывка: – 5% раствор кальцинированной соды.

Паста Канифольно  вазелиновая.
Назначение: Пайка медных деталей и приборов.
Применение: Представляет собой желеобразную массу, наносится палочкой или кисточкой на место пайки. Температурный диапазон активности 180-300 С. Не обладает остаточной коррозией.
Упаковка банка 20 гр.

Паста  Канифольно-Жировая
Народное название «паяльное мыло».
Назначение: Пайка стали, меди и ее сплавов легкоплавкими припоями. Температурный интервал активности 180 -300 С.
Применение: не обладает остаточной коррозией, не требует промывки.
Упаковка банка 20 гр.

Жир нейтральный
Применение: Пайка радиоэлектронных компонентов при производстве монтажных работ.
Температура размягчения не ниже 70С. Температура пайки не выше 240 С., так как происходит окисление и снижение флюсующих способностей. В связи с чем, оптимальная мощность паяльника до 40 Вт не требует промывки.
Состав: Канифоль, стеарин.
 Упаковка: банка 20 гр.

Флюс ТАГС.
Назначение пайка элементов радиоаппаратуры. Диапазон температурной активности 180-300 С. Глицериновый флюс.
Отмывка: Удаление остатков флюса необязательно. В случае повышенных требований: бензин, спирт.
Упаковка: Флакон 30 мл

Флюс ТАГС.
Назначение пайка элементов радиоаппаратуры. Диапазон температурной активности 180-300 С. Глицериновый флюс.
Отмывка: Удаление остатков флюса необязательно. В случае повышенных требований: бензин, спирт.
Упаковка: Флакон 30 мл.

Флюс ФТС
Назначение: Пайка труднопаяемых металлов: Бронзы.
Флюс имеет слабую коррозийную активность, термостоек, практически не дымит, что очень важно, где отсутствует вытяжка.
Отмывка: Вода.
Упаковка: Флакон 30 мл.

Флюс ЗИЛ – 2
Флюсующий состав на основе Хлоридов металлов.
Назначение: Пайка стали, чугуна, меди и ее сплавов мололовянистыми припоями и припоями на основе цинка, кадмия и висмута.
Упаковка: Флакон 30 мл

Флюс ЗИЛ-4
Назначение: Пайка стали, оцинкованного железа и медных сплавов припоями с большим содержанием свинца.
Рабочая температура флюса 200 – 250 С.
Упаковка: Флакон 30 мл
Отмывка: 5% раствор кальцинированной соды.

Флюс ЛТИ -120
Назначение: Флюс, применяемый в современном производстве для пайки токоведущих частей и большинства металлов и сплавов (медь, сплавы меди, нержавейка, цинк, никель, серебро).
Состав: Канифоль, диэтиноламин солянокислый, триэтиноломин, спирт этиловый.
Меры предосторожности: Огнеопасен.
Упаковка: Флакон 30 мл.

Флюс СКФ.
Назначение: Классический флюс для пайки проводниковых изделий из меди и ее сплавов, во время электромонтажных работ мягкими легкоплавкими припоями. Удобен в трудно доступных местах.
Состав: Спирт этиловый -80-70%, канифоль 20-30%.

Температура: 250-280 С
Отмывка: Спирт, ацетон.
Упаковка: Флаконы 30 мл.
Меры предосторожности: Огнеопасен

Флюс ЛК-2
Назначение: Пайка меди, латуни, оцинкованного железа. Температурный диапазон активности 200-300 С., что соответствует мощности паяльника 40-65 Вт.
Состав: Представляет собой спиртоканифольный флюс, усиленный хлоридами аммония и цинка.
Отмывка: Спирт, ацетон, бензин.
Упаковка: Флакон 30 мл.

Флюс активный Ф – 38 Н

Назначение: Флюс для конструкционной пайки припоем ПОС 61 нержавеющих сталей, хромоникелевых сплавов, меди и ее сплавов, мало- и средне углеродистых сталей. Предназначен для ручной и механизированной пайки изделий, ПВХ и др. изоляций, при условии полного удаления остатков флюса после пайки, с учетом отсутствия зазоров, Скрытых полостей, из которых удаление остатков флюса затруднено.

Флюс-паста ВТС 20г

Классификация по ГОСТ 19250-73 низкотемпературный ( от +250. С до 450 С.), кислотный, водосмываемый, химического действия. t интервал активности от +200 С до +400 С. Плотность 1,2 г \ см. куб.
Состав: Ортофосфорная кислота -25% и диэтоламин соляно–кислый.
Отмывка: Промывать в проточной воде кистью. Нейтрализации не требует. Создает на поверхности сталей защитную пленку, ограничивающую коррозию.
Упаковка: Флаконы емкостью 30 мл., а в промышленной поставке – в канистрах.
Меры предосторожности: При попадании  на открытые участки кожи – промыть большим количеством проточной воды.

Флюс паста ВТС
Назначение: Пайка проводниковых изделий из меди, констонтана, серебра, платины и ее сплавов.
Достигается высокая чистота пайки.
Применение: не обладает остаточной коррозией.
Состав

motors4x4.ru

применение, классификация, меры предосторожности при использовании

Пайка представляет собой процесс соединения радиоэлементов между собой, и для этого требуется применение различных присадочных материалов, таких как припой и флюс.

Припой представляет собой металл или сплав различных металлов, имеющий температуру плавления меньшую, чем в соединяемых металлах. Он обеспечивает прочное соединение и заполняет зазоры между соединяемыми частями заготовки.

Требования к флюсам

Для улучшения спаивания деталей и качества получаемого соединения, а также очищения поверхности от оксидной пленки и жировых загрязнений, применяются различные флюсы. Любой применяемый в работе флюс должен выполнять следующие требования:

1. Температура плавления должна быть ниже температуры плавления припоя. Это основное условие качественного соединения деталей.
2. Не должен вступать в реакцию с припоем.
3. Должен обеспечивать хорошее растекание припоя по поверхности и смачивать все обрабатываемые изделия.
4. Должен удалять и разрушать все оксидные и жировые пленки.
5. Остатки должны хорошо смываться с поверхностей.

Флюсы принято делить на активные и нейтральные в зависимости от наличия в их составе кислот. Кислотные активно взаимодействуют с многими растворяемыми оксидными пленками и жирами.

При этом они выделяют токсичные вещества при испарении и могут со временем повредить печатную плату, если их не удалить. Это связано с тем, что активная кислота, входящая в состав данных флюсов, хорошо растворяет различные металлы, например, те, из которых состоят радиодетали и сама плата.

Нейтральные варианты зачастую лишены этих недостатков, но пайка проходит не так качественно, как при применении кислотных.

Группы флюсов

Все существующие препараты можно разделить по эффективности на три группы согласно ГОСТу:

• Нейтральная группа. Из-за почти нулевой активности компонентов данные флюсы слабо очищают поверхности, а припои, которые используются с ними, должны быть легкоплавкими. Применяются при работе с медными материалами, медью, покрытой кадмием, серебром и оловом. К этой категории относят канифоли, воски, древесные смолы и стеарин.
• Слабокоррозийная группа. Для нее характерно растворение в спирте, воде, различных жирах и слабых кислотах. Одним из обязательных компонентов каждого флюса данной группы является канифоль, обеспечивающая антикоррозийную функцию. В процессе пайки хорошо испаряется, разлагается и сгорает.
• Сильная коррозийная группа. Компонентами данных флюсов являются хлориды, фториды и сильнейшие неорганические кислоты. Изготавливаются в виде паст и в твердом виде, способны разрушать стойкие оксидные пленки на черных и цветных металлах.

Обзор различных флюсов для пайки

1. Канифоль. Различают канифоль по количеству в ней жирных кислот, чем темнее — тем больше кислот в составе. Хоть и является неактивным флюсом, но учитывая наличие кислот в составе, остатки канифоли лучше удалять с пайки. Является самым популярным и доступным материалом. К недостаткам можно отнести выделение большого количества дыма при пайке и быстрое покрытие копотью жала паяльника. Твердую канифоль тяжело использовать при пайке, поэтому ей лудят паяльники и провода, а для соединения радиоэлементов лучше применять жидкую канифоль в спирту.
2. Паяльная кислота. Состав данного флюса включает в себя сильные кислоты — ортофосфорную или соляную и хлористого цинка, который может достигать 50% в растворе. Доступный и дешевый материал, разъедающий все жировые пленки и позволяющий спаивать почти любые виды металлов. Но кислота очень токсична, поэтому работы следует проводить вне жилых помещений с применением индивидуальных средств защиты. Помимо этого, является неплохим проводником электричества, даже малейший остаток на соединении разъест дорожки платы, поэтому ее лучше не использовать совсем.
3. Бура. Является солью борной кислоты и представлена в виде порошка. Для получения жидкого флюса ее смешивают с борной кислотой и водой. Работает при очень высоких температурах, поэтому ее можно применять при работах со строительным феном. Бура — активный флюс, поэтому необходимо тщательно смывать остатки.
4. Паяльный жир. В зависимости от состава может быть как нейтральным, так и активным. Состоит из канифоли, вазелина, парафина, хлоридов цинка и аммония. Очень хорошо показывает себя при очищении сильно загрязненных поверхностей, поскольку парафин в составе вытягивает всю грязь от места пайки. Медленно испаряется, почти не дает нагара, но остатки долго испаряются.
5. ЛТИ 120. Состав представлен канифолью (20%), этиловым спиртом (95%) и вспомогательными добавками, такими как триэтаноламин (2%) и диэтиламин солянокислый (3−5%). Обладает низкой стоимостью, не проводит электрический ток, что позволяет использовать этот флюс для пайки радиодеталей. В комплекте часто идет удобная кисточка, которой легко наносить материал на место пайки. К некоторым недостаткам можно отнести быстрое испарение и потенциальную токсичность.
6. СКФ. Спирто-канифольный флюс состоит из этилового спирта (60−80%) и сосновой канифоли (20−40%). Неактивный материал, который можно изготовить самостоятельно, добавив в спирт измельченную канифоль. Слабо коптит, удобен в нанесении. К недостатку относят быстрое высыхание по причине испарения спирта, поэтому хранить его следует в плотно закрытой таре.
7. Оксидал. Применяется для чистки жала паяльника, а также пайки сильно окисленных и загрязненных медных проводов.

Вышеперечисленные материалы являются самыми доступными и популярными. Кроме них существуют специальные флюсы в виде гелей, но они обладают очень высокой стоимостью и вряд ли потребуются в любительском радиоделе.

Чем заменить флюс для пайки

При отсутствии флюса и невозможности его приобретения можно применять некоторые подручные материалы, но следует помнить, что качество пайки будет очень низким, а остатки материала зачастую трудноудалимы или токсичны. Тем не менее о некоторых адекватных вариантах следует знать.

• Аспирин. Салициловая кислота или раствор таблетки аспирина в воде может применяться при пайке, но его пары слишком токсичные, и очень желательно работать в нежилых помещениях с хорошей вентиляцией, а лучше всего на открытом воздухе. Обладает всеми недостатками активных флюсов, требует обязательной промывки поверхности после пайки.
• Нашатырь, а также лимонная или уксусная кислота тоже может применяться как замена флюсам, при этом их концентрация не требует дополнительного разведения водой.
• Глицерин может подойти для пайки радиодеталей на плате, но имеет остаточное сопротивление и хорошую гигроскопичность, поэтому обязательно промывается с платы.

Следует помнить, что пайка будет качественной в том случае, когда флюс подобран правильно. Для каждого металла есть идеально подходящие флюсы, а другие могут не сработать. Помимо этого, очень не рекомендуется паять платы активными флюсами, особенно имеющими в своем составе кислоты, поскольку при неполном удалении остатков флюса с поверхности печатной платы активные компоненты будут уничтожать токопроводящие медные дорожки.

Паять детали следует паяльником с идеально залуженным жалом, а при появлении нагара стараться очищать жало в оксидале, это позволит провести очень хорошую пайку. По завершении работ остатки флюса с поверхности спаянных деталей и плат обязательно нужно удалять подходящим способом. Дорожки платы можно покрывать специальными лаками, например, цапонлаком, это позволит защитить их от влаги.

instrument.guru
