Состав сталь 10 – 10
alexxlab | 27.02.2019 | 0 | Вопросы и ответы
свойства стали 10, применение, состав, характеристики
Марка стали: 10 (заменители 08, 15, 08кп).
Класс: сталь конструкционная углеродистая качественная.
Использование в промышленности: детали, работающие при температуре от -40 до 450 °С, к которым предъявляются требования высокой пластичности, после химико-термической люработки – детали с высокой поверхностной твердостью при невысокой прочности сердцевины.
Твердость: HB 10 -1 = 143 МПа
Свариваемость материала: без ограничений, кроме деталей после химико-термической обработки. Способы сварки: РДС, АДС под флюсом и газовой защитой, КТС.
Температура ковки, oС: начала 1300, конца 700. Охлаждение на воздухе.
Флокеночувствительность: не чувствительна.
Склонность к отпускной хрупкости: не склонна.
Вид поставки:
|
|
| Зарубежные аналоги марки стали 45 | |
| США | 1010, 1012, 1110, C1010, Gr.A, M1010, M1012 |
| Германия | 1.0301, 1.0305, 1.0308, 1.1121, C10, C10E, Ck10, St35, ST35-8 |
| Япония | S10C, S12C, S9CK, SASM1, STB340, STKM12A, SWMR |
| Франция | AF34, AF34C10, C10, C10RR, XC10 |
| Англия | 040A10, 040A12, 045M10, 10CS, 10HS, 1449-10CS, CFS3, CS10 |
| Евросоюз | 1.1121, 2C10, C10, C10D, C10E |
| Италия | 1C10, 2C10, C10, C14, Fe360 |
| Испания | F.1511 |
| Китай | 10 |
| Швеция | 1233, 1265 |
| Болгария | 10 |
| Венгрия | C10 |
| Польша | 10, K10, R35 |
| Румыния | OLC10 |
| Чехия | 11353, 12010, 12021 |
| Швейцария | C10 |
Описание стали Ст 10
Если вы решили купить изделия металлического проката, то вы наверняка знаете, что особенные свойства всем товарам придают материалы, из которых они созданы. Одни виды стали могут отличаться прочностью, другие известны пластичностью. Соответственно, разные материалы используются для создания различных предметов, используемых в быту, строительстве и промышленности. Они также влияют на варианты их обработки, срок службы и стоимость.
Мы предлагаем вам ознакомиться с подробной информацией о таком материале, как сталь марки 10.
Этот материал относится к классу стали конструкционной углеродистой качественной. Она не склонна к отпускной хрупкости и не чувствительна к флокенам.
Чтобы сваривать материал, вы можете применять различные методы, например, ручную дуговую сварку, аргонодуговую сварку под флюсом и газовой защитой, контактную точечную сварку.
Состав и применение стали 10
Число 10 в названии говорит нам о содержании углевода в этом материале – 0,10 процента. Другие примеси незначительны. Заменить эту марку могут следующие три варианта: 08, 08 К П, 15.
Марка поставляется в виде сортового и фасонного проката. К примеру, из нее изготавливают уголки, квадраты и шестигранники, балки и швеллеры, прутья с разными видами обработки поверхности, металлические листы разной толщины, полоски, трубы, ленты, металлические нити и шнуры.
В промышленной сфере эта марка используется достаточно широко. Из нее изготавливают элементы, которые в процессе эксплуатации будут подвергаться температуре от 40 до 450 градусов по Цельсию.
Твердость стали 10 (HB 10 -1 = 143 МПа) и ее особенности влияют на выбор специалистов при изготовлении деталей, которые должны обладать повышенной пластичностью, после химической и термической обработки.
Результатом становятся изделия, чья поверхность отличается особой твердостью, а сердцевина достаточно непрочная.
Подробные физические и механические свойства стали 10 вы можете узнать в соответствующей документации или позвонив нам.
atl-met.ru
Cталь 10 химический состав, механические свойства, физические свойства, технолгические свойства
Справочная информация
Характеристика материала сталь 10
Химический состав в % материала сталь 10
| C | Si | Mn | Ni | S | P | Cr | Cu | As |
| 0.07 – 0.14 | 0.17 – 0.37 | 0.35 – 0.65 | до 0.25 | до 0.04 | до 0.035 | до 0.15 | до 0.25 | до 0.08 |
Температура критических точек стали 10
| Ac1 = 724 , Ac3(Acm) = 876 , Ar3(Arcm) = 850 , Ar1 = 682 |
Механические свойства при Т=20oС материала сталь 10
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Пруток горячекатан. | до Ж 80 | 340 | 210 | 30 | 55 | |||
| Лист горячекатан. | до 4 | 300 | 24 | |||||
| Лист холоднокатан. | до 4 | 300 | 24 | |||||
| Лист | до 60 | 340 | 32 | Нормализация | ||||
| Трубы холоднокатан. | 340 | 200 | 26 | Нормализация | ||||
| Трубы горячекатан. | 360 | 240 | 25 |
| Твердость материала сталь 10 горячекатанного , | HB 10 -1 = 143 МПа |
| Твердость материала сталь 10 калиброванного нагартованного , | HB 10 -1 = 187 МПа |
Физические свойства материала сталь 10
| T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 2.1 | 7856 | 140 | |||
| 100 | 2.03 | 12.4 | 57 | 7832 | 494 | 190 |
| 200 | 1.99 | 13.2 | 53 | 7800 | 532 | 263 |
| 300 | 1.9 | 13.9 | 49.6 | 7765 | 565 | 352 |
| 400 | 1.82 | 14.5 | 45 | 7730 | 611 | 458 |
| 500 | 1.72 | 14.85 | 39.9 | 7692 | 682 | 584 |
| 600 | 1.6 | 15.1 | 35.7 | 7653 | 770 | 734 |
| 700 | 15.2 | 32 | 7613 | 857 | 905 | |
| 800 | 12.05 | 29 | 7582 | 875 | 1081 | |
| 900 | 14.08 | 27 | 7594 | 795 | 1130 | |
| 1000 | 12.6 | 666 | ||||
| 1100 | 14.4 | 668 | ||||
| T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Технологические свойства материала сталь 10.
| Свариваемость: | без ограничений. |
| Флокеночувствительность: | не чувствительна. |
| Склонность к отпускной хрупкости: | не склонна. |
Зарубежные аналоги материала сталь 10
Внимание! Указаны как точные, так и ближайшие аналоги.
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Испания | Китай | Швеция | Болгария | Венгрия | Польша | Румыния | Чехия | Швейцария | |||||||||||||||||||||||||||||||||||||||||
| – | DIN,WNr | JIS | AFNOR | BS | EN | UNI | UNE | GB | SS | BDS | MSZ | PN | STAS | CSN | SNV | |||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
Обозначения:
| Механические свойства : | |
| sв | – Предел кратковременной прочности , [МПа] |
| sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | – Относительное удлинение при разрыве , [ % ] |
| y | – Относительное сужение , [ % ] |
| KCU | – Ударная вязкость , [ кДж / м2] |
| HB | – Твердость по Бринеллю , [МПа] |
Физические свойства : | |
| T | – Температура, при которой получены данные свойства , [Град] |
| E | – Модуль упругости первого рода , [МПа] |
| a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] |
| l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | – Плотность материала , [кг/м3] |
| C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] |
| R | – Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
| без ограничений | – сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Марочник стали и сплавов
Металлопрокат от ГП Стальмаш, ООО [открыть для просмотра]yaruse.ru
Сталь 10 качественная углеродистая: ГОСТ, характеристики, состав
Среди многообразия различных сталей уделим внимание конструкционной углеродистой группе материалов. Сталь 10 относится к качественным металлам, применяется при изготовлении различных механизмов и конструкций. Особенности Ст. 10 заключаются в относительно небольшой концентрации углерода в составе. За счет этого существенно повышается степень свариваемости.
Сталь 10Химический состав
Во много именно химический состав определяет основные свойства металла Ст 10. Группа конструкционных сталей характеризуется тем, что в состав включается небольшое количество легирующих элементов. К другим особенностям отнесем следующие моменты:
- Основных элементом принято считать углерод, так как даже небольшое изменение концентрации приводит к существенному повышению или падению твердости, прочности или степени свариваемости. В рассматриваемом случае показатель концентрации составляет 0,07-0,14%.
- В состав включается довольно большое количеств кремния 0,17-0,37%. Еще есть и магний в концентрации 0,35-0,65%.
- Металл представлен сочетанием и других химических элементов, в том числе и вредных. Их концентрация менее 0,4%.

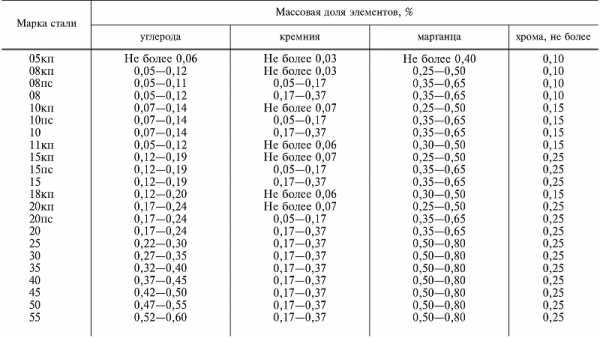

Химический состав марки стали 10 и некоторых других марок
Больше всего в составе рассматриваемого металла железа. Химический состав контролируется согласно установленным нормам в ГОСТ.
Скачать ГОСТ 1050-88
Основные свойства
Сталь 10 (ГОСТ определяет концентрацию всех химических элементов и наличие определенных характеристик) относится к группе конструкционных углеродистых металлов.
Широкая область применения материала связана с особыми эксплуатационными характеристиками:
- Хорошая пластичность, что позволяет применять их для производства штампованных деталей. Для выпуска большого количества продукции часто применяется технология холодной штамповки.
- Хорошая степень свариваемости материала. Применение сварочного аппарата не требует предварительного нагрева заготовки. Процесс сварки может проводится при применении различных технологий. Получаемый шов характеризуется отличной прочностью и надежностью, дополнительная термическая обработка не требуется.
- Структура характеризуется хорошей коррозионной стойкостью. Стоит учитывать, что эта сталь не относится к группе нержавеек, так как в состав не включается большое количество хрома или других легирующих элементов. Стойкость к влаге существенно расширяет область применения материала, однако поверхность может реагировать на воздействие некоторых кислот и других химических элементов.
- Стоит учитывать и низкую теплостойкость. Именно поэтому ст10, характеристики которой определяют широкое распространение в машиностроительной области, нельзя применять при изготовлении деталей, которые подвержены активному износу. Слишком сильный нагрев может привести к существенному ухудшению эксплуатационных характеристик. К примеру, нагрев на момент трения становится причиной снижения износоустойчивости, а также твердости поверхности.
- Есть возможность провести обработку резанием. Это свойство также указывается в ГОСТ 1050-88. Заготовки из рассматриваемой стали легко обрабатывать на станках и ручных инструментом.
- Высокий предел выносливости определяет применение материала при изготовлении ответственных деталей, которые предназначены для длительной работы.
- Прокаливаемость позволяет также существенно расширить область применения изготавливаемых деталей.

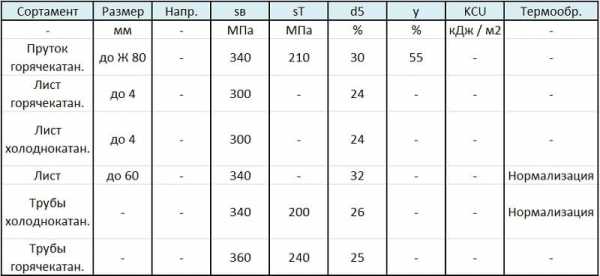

Механические свойства стали 10
Для улучшения основных качеств проводится термообработка стали 10. Она позволяет существенно повысить твердость поверхности. Процесс термической обработки может привести к тому, что структура становится хрупкой. Именно поэтому следующий шаг заключается в отпуске для снижения внутренних напряжений. Охлаждение заготовки проводится на открытом воздухе или в воде, а также масле. В последнее время чаще всего используется масло, так как равномерное охлаждение позволяет снизить вероятность появления серьезных дефектов в виде окалины и структурных трещин.
Плотность качественной углеродистой стали 10 составляет 7800 — 7870 кг/м3.
Применение стали Ст. 10
Марка стали 10 весьма распространена по причине низкой стоимости и высоких эксплуатационных качеств. На производственные линии она поставляется в виде проката, листов, паковок и других разновидностей заготовок.
Сталь 10 в листах
К особенностям области применения отнесем следующие моменты:
- Изготавливаемые детали могут эксплуатироваться при температуре от -40 до 450 градусов Цельсия. К создаваемым заготовкам предъявляются высокие требования пластичности.
- Термическая обработка позволяет получить заготовки с высокой твердостью поверхностного слоя и низкой прочности сердцевины, которая характеризуется пластичностью. Подобные качества больше всего подходят для валов и других изделий, образованных телами вращения.
- Материал часто применяется при создании котлов высокого давления или трубопроводов, винтов или электрических нагревателей, листов с высокой коррозионной стойкостью.
- Котел из стали 10
- Лезвия, изготовленные из стали 10
Высокая степень обрабатываемости резанием определяет распространение материала в машиностроительной области, где часто применяются токарные и фрезеровальные станки. Термическая обработка зачастую проводится после проведения чистового точения. Это связано с тем, что используемые режущие инструменты изнашиваются медленнее, существенно упрощается процесс снятия требуемого слоя металла, повышается качество полученной поверхности.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Что такое сталь 10?
Как можно узнать из любого марочника сталей и сплавов, сталь 10 – это низкоуглеродистая конструкционная качественная. Именно так она именуется во всей технической документации, однако иногда ее название сокращают иным образом, а именно СТ 10. Но так или иначе ее название – как полное, так и сокращенное – о многом нам говорит.
Стоит начать с того, что в наименовании марки стали цифра 10 указана отнюдь не просто так. Кто хотя бы мельком ознакомлен с советской системой ГОСТов, тому сразу становится ясно, что цифрой 10 в данном случае обозначается процентное содержание главного легирующего элемента в составе стали. Как понятно из технического пояснения, в данном случае это углерод (С).
Также из названия нам становится известно основное предназначение данной конкретной марки. Конструкционной называются те стали, которые напрямую предназначены для изготовления разного рода конструкций, а также различных механизмов и деталей к ним.
Сталь 10 – ГОСТ
Среди всего многообразия различных сплавов сталь марки 10 совершенно не выделяется разнообразием добавок в составе. Однако даже у такой простой стали они есть, именно поэтому с ними стоит ознакомиться. Итак, сталь 10 и ее лигатурный состав в процентах:
- углерод – 0,07-0,14;
- хром – до 0,15;
- кремний – 0,17-0,37;
- никель – до 0,25;
- фосфор – до 0,035;
- марганец – 0,35-0,65;
- медь – до 0,25;
- мышьяк – до 0,08;
- сера – до 0,04.
Сталь 10: характеристики
Каковы они? Исходя из состава становится ясно, что особой твердостью и прочностью сталь 10 (в сравнении с рядом других сплавов) не отличается. Это действительно так, однако для промышленной конструкционной стали это не минус. Напротив, для стальной конструкции, подверженной высоким нагрузкам, основополагающим качеством будет пластичность, именно поэтому в составе легирующих элементов присутствуют добавки, незначительно понижающие итоговую твердость, а как следствие – хрупкость получаемого сплава.
Помимо всего прочего, подобные ухищрения оказывают на сплав ряд дополнительных благоприятных эффектов. Например, сталь 10 полностью не склонна к отпускной хрупкости. Это значит, что даже при использовании стали в условиях повышенных температур, ее прочностные характеристики, а именно – ударная вязкость, будет либо оставаться неизменной, либо незначительно возрастать. Именно из-за этого свойства ее и подобную ей сталь часто используют для, например, трубопровода котлов, где имеет место агрессивная по отношению к стали температурная среда.
Следующее положительное свойство данной марки стали – устойчивость к внутренним дефектам, таким как флокены. Благодаря однородной структуре, итоговое изделие даже под воздействием высоких нагрузок не будет склонно к раскалыванию, выкрашиванию и трещинам.
И последнее в списке, но не по значению – это свариваемость стали 10-й марки. Для конструкционного сплава это свойство не менее важно, чем ее прочность, ведь большинство стальных конструкций собираются именно на сварном соединении, а, значит, прочность такого соединения должна быть максимальной и свариваемость стали играет в этом не последнюю роль.
Аналоги
Не удивляет и то, что столь простая по своему “рецепту” сталь – не единственная в своем роде. Помимо советской марки 10, подобные сплавы широко используются в других странах, но под иными названиями. Как пример:
- Соединенные Штаты Америки – М1010, М1012, С 1010;
- Европа – 1,1121, 2С10, С10Е;
- Япония – S10C, SASM1, S12C.
Как видно, аналогов у стали 10 довольно много по всему миру.
Применение
Так где же применяют данный вид стали? На самом деле, если не брать в расчет многочисленные аналоги и заменители стали 10, то используется она буквально на любом предприятии в различных ее вариациях, будь то лист, полоса, лента, прутки различного калибра, квадрат и шестигранник различного сечения, а также швеллеры, балки, проволока и трубы разных диаметров.
fb.ru
Лист ст 10, Круг ст 10, Шестигранник ст 10
Cталь 10 химический состав, механические свойства, физические свойства, технолгические свойства
Справочная информация
Характеристика материала сталь 10
Химический состав в % материала сталь 10
| C | Si | Mn | Ni | S | P | Cr | Cu | As |
| 0.07 – 0.14 | 0.17 – 0.37 | 0.35 – 0.65 | до 0.25 | до 0.04 | до 0.035 | до 0.15 | до 0.25 | до 0.08 |
Температура критических точек стали 10
| Ac1 = 724 , Ac3(Acm) = 876 , Ar3(Arcm) = 850 , Ar1 = 682 |
Механические свойства при Т=20oС материала сталь 10
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Пруток горячекатан. | до Ж 80 | 340 | 210 | 30 | 55 | |||
| Лист горячекатан. | до 4 | 300 | 24 | |||||
| Лист холоднокатан. | до 4 | 300 | 24 | |||||
| Лист | до 60 | 340 | 32 | Нормализация | ||||
| Трубы холоднокатан. | 340 | 200 | 26 | Нормализация | ||||
| Трубы горячекатан. | 360 | 240 | 25 |
| Твердость материала сталь 10 горячекатанного , | HB 10 -1 = 143 МПа |
pellete.ru
свойства, характеристики, химический состав. Сферы применения стали 10 и влияние обработки на ее состав.
Сортамент сталей, выпускаемый в мире и в России, достаточно обширен, что заставляет производителей осуществлять их маркировку, т.е. идентифицировать свойства, позволяющие использовать марку с определенными физико-химическими характеристиками в последующих производственных процессах. Сталь 10 относится к конструкционным углеродистым качественным сталям, применяемым для деталей механизмов и конструкций. Содержание углерода – наиболее важная составляющая сталей, влияющая на их твердость и прочность. Цифра 10 означает среднее значение содержания С в металле в сотых долях процента. Термин «качественная» – означает чистоту и великолепные механические свойства в силу уменьшения содержания в них серы, фосфора, неметаллических примесей и т.д.
Свойства стали 10 и применение
Качественные стали по своим характеристикам должны превосходить обыкновенные, поскольку этого требует их применение. ГОСТ 1050-88 относит сталь 10 к низкоуглеродистым сталям с содержанием углерода 0,07-0,14%. В ней присутствуют легирующие элементы, однако это обычные, недорогие и незначительные в процентном отношении присадки: кремний, медь, мышьяк, хром, марганец, медь и т.д.
Так же, как и ее низкоуглеродистые аналоги (Ст 0,5, 08), марка 10 обладает высокой пластичностью, что позволяет использовать ее для производства штампованных деталей, металлоизделий с помощью высадки или волочения. Когда ее нагревают до 1280-1300оС, она пригодна для листового проката, труб, проволоки, при более низких температурах приобретает повышенную прочность и обрабатываемость.
Другие марки, имеющие цифру 10 в названии, также относятся к качественным углеродистым сталям, но обладают некоторыми свойствами, отличными от стали 10. Марки Ст, включая Ст10, обладают хорошей свариваемостью и коррозийной устойчивостью, находят применение в нефтяной и химической промышленности. Сталь У10 относится к инструментальным маркам с низкой теплостойкостью. Поэтому ее можно применять для производства инструментов, которые будут использоваться при небольших скоростях резания. При 190–200°С твердость ее значительно падает. Марка В10 представлена металлом с гарантированными механическими и физическими свойствами и чаще всего применяется для сварных конструкций.
Технологические характеристики стали 10
Технологические характеристики стали 10 позволяют использовать ее достаточно широко. К наиболее важным следует отнести:
- свариваемость без ограничений, кроме деталей после химико-термической обработки
- возможность обработки резанием
- нечувствительность к поражению флокенами
- высокий предел выносливости
- прокаливаемость и др.
В целом, сталь 10 пригодна для штамповки, поковки, изготовления котлов высокого давления, трубопроводов, сортового проката, шлифованного прутка, винтов, электронагревателей, холоднодеформированных труб, коррозийностойких листов, бердной проволоки и других продуктов для длительного использования при температурах от -40 до +450°С.
fx-commodities.ru
Сталь 10 ее характеристики и описание стали 10
Марка стали: 10
№ ГОСТ 1050-52
Заменяющая марка стали: 10
Другое обозначение: ОМ
Размер сечения: до 80 мм.
Вид термической обработки и твердость стали 10:
- Цементация стали при температуре 920-950 градусов Цельсия
- Закалка стали при температуре 780-800 в воде градусов Цельсия
- Отпуск стали при температуре 180-200 градусов Цельсия
- Жидкостная цементация при 860- 880 градусов Цельсия
- Охлаждение в воде, отпуск при 180-200 градусов Цельсия
Рекомендуемая область применения стали 10: Мелкие детали работающие на истирание, фрикционные диски, винты, шайбы, втулки и т. п.
Примечание: Применяется для сварных деталей, деталей, изготовляемых штамповкой и холодной высадкой без термической обработки или с последующей термической обработкой: фрикционных дисков, мелких крепежных деталей и др.
Твердость по Бринелю: Нв кг/мм: 137 Нв кг/мм;
Грубая обработка быстрорежущим инструментом (точение, сверление, фрезерование и т.д.):
- Скорость резания Kv: 2.0;
- Производительность станка Кпр: 1,45;
Скоростная обработка твердосплавным инструментом (точение и фрезерование):
- Скорость резания Kv: 1.70;
- Производительность станка Кпр: 1,25;
Тонкая обработка быстрорежущим инструментом:
- Скорость резания Kv: 0.6;
- Производительность станка Кпр: 0.7;
- Получение хорошей чистоты поверхности: Весьма трудно
Примечание: основные критерии обрабатываемости – скорость резания и производительность станка
Механические свойства стали 10:
- ?в кг/мм2: 34;
- ?т кг/мм2: >21;
- ? кг/мм2: – 31;
- ? %: 55%;
- ?к кгм/см2: 16-22;
- Твердость Нв: <137;
- Rc: 52-62 или по тарированному напильнику
Характеристики стали 10 и ее значения: Углеродистая цементуемая сталь поставляется в виде поковок, листа, проволоки, ленты, бесшовных труб и калиброванных прутков. Хорошо штампуется и сваривается, высаживается в холодном состоянии. Температура ковки стали: 1260-800 градусов Цельсия.
Химический состав стали 08КП в %:
- C (углерод): 0.07-0.15;
- Mn (марганец): 0.35-0.65;
- Si (кремний): <0.17-0,37;
- S (сера): <0.045;
- P (фосфор): <0.040
- Cr (хром) – уловное обозначение – X: <0.15
- Ni (никель) – уловное обозначение – Н: <0.30
omashinostroenie.com
