Спиральное сверло с коническим хвостовиком – ГОСТ 10902-77 и 10903-77 на спиральные сверла
alexxlab | 13.05.2019 | 0 | Вопросы и ответы

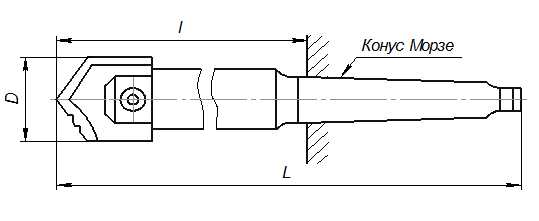

Обозначение | Диаметр, мм | Длинна раб. части, мм | Общая длинна | Конус Морзе | Цена |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 5,0 | 52 | 133 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 6,0 | 57 | 138 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 6,1 | 63 | 144 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 6,2 | 63 | 144 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 6,5 | 63 | 144 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 6,8 | 69 | 150 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 7,0 | 69 | 150 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 7,2 | 69 | 150 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 7,5 | 69 | 150 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 7,6 | 75 | 156 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 7,8 | 75 | 156 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 8,0 | 75 | 156 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 8,2 | 75 | 156 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 8,4 | 75 | 156 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 8,5 | 75 | 156 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 8,8 | 81 | 162 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 8,9 | 81 | 162 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,0 | 81 | 162 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,1 | 81 | 162 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,2 | 81 | 162 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,3 | 81 | 162 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,4 | 81 | 162 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,5 | 81 | 162 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,6 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,7 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,8 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 9,9 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 10,0 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 10,1 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 10,2 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 10,3 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 10,4 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 10,5 | 87 | 168 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 10,8 | 94 | 175 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 11,0 | 94 | 175 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 11,2 | 94 | 175 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 11,4 | 94 | 175 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 11,5 | 94 | 175 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 11,8 | 94 | 175 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 12,0 | 101 | 182 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 12,2 | 101 | 182 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 12,5 | 101 | 182 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 12,8 | 101 | 182 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 13,0 | 101 | 182 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 13,2 | 101 | 182 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 13,3 | 108 | 189 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 13,4 | 108 | 189 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 13,5 | 108 | 189 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 13,8 | 108 | 189 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 14,0 | 108 | 189 | 1 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 14,25 | 114 | 212 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 14,5 | 114 | 212 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 14,75 | 114 | 212 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 15,0 | 114 | 212 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 15,25 | 120 | 218 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 15,4 | 120 | 218 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 15,5 | 120 | 218 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 15,75 | 120 | 218 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 16,0 | 120 | 218 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 16,25 | 125 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 16,5 | 125 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 16,75 | 125 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 17,0 | 125 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 17,1 | 130 | 228 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 17,25 | 130 | 228 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 17,4 | 130 | 228 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 17,5 | 130 | 228 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 17,75 | 130 | 228 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 18,0 | 130 | 228 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 18,25 | 135 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 18,5 | 135 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 18,75 | 135 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 19,0 | 135 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 19,25 | 140 | 238 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 19,4 | 140 | 238 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 19,5 | 140 | 238 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 20,0 | 140 | 238 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 20,25 | 145 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 20,5 | 145 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 20,75 | 145 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 20,9 | 145 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 21,0 | 145 | 233 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 21,5 | 150 | 248 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 22,0 | 150 | 248 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 22,25 | 150 | 248 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 22,5 | 155 | 253 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 22,75 | 155 | 253 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 23,0 | 155 | 253 | 2 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 23,25 | 155 | 276 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 23,5 | 155 | 276 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 23,75 | 160 | 281 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 23,9 | 160 | 281 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 24,0 | 160 | 281 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 24,25 | 160 | 281 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 24,5 | 160 | 281 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 24,75 | 160 | 281 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 24,8 | 160 | 281 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 25,0 | 160 | 281 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 25,25 | 165 | 286 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 25,3 | 165 | 286 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 25,5 | 165 | 286 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 25,75 | 165 | 286 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 26,0 | 165 | 286 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 26,25 | 165 | 286 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 26,5 | 165 | 286 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 26,75 | 170 | 291 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 27,0 | 170 | 291 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 27,25 | 170 | 291 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 27,75 | 170 | 291 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 27,8 | 170 | 291 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 28,0 | 170 | 291 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 28,25 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 28,3 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 28,5 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 28,75 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 29,0 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 29,25 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 29,5 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 29,6 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 30,0 | 175 | 296 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 30,25 | 180 | 301 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 30,5 | 180 | 301 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 30,75 | 180 | 301 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 31,0 | 180 | 301 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 31,25 | 180 | 301 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 31,4 | 180 | 301 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 31,5 | 180 | 301 | 3 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 32,0 | 185 | 334 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 32,25 | 185 | 334 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 32,5 | 185 | 334 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 33,0 | 185 | 334 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 33,25 | 185 | 334 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 33,5 | 185 | 334 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 34,0 | 190 | 339 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 34,5 | 190 | 339 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 35,0 | 190 | 339 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 35,25 | 190 | 339 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 35,5 | 190 | 339 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 35,75 | 195 | 344 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 36,0 | 195 | 344 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 36,5 | 195 | 344 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 37,0 | 195 | 344 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 37,5 | 195 | 344 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 38,0 | 200 | 349 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 38,5 | 200 | 349 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 39,0 | 200 | 349 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 39,25 | 200 | 349 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 39,5 | 200 | 349 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 40,0 | 200 | 349 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 40,5 | 205 | 354 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 41,0 | 205 | 354 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 41,5 | 205 | 354 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 42,0 | 205 | 354 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 42,5 | 205 | 354 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 42,8 | 205 | 354 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 43,0 | 210 | 359 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 43,25 | 210 | 359 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 43,5 | 210 | 359 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 44,0 | 210 | 359 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 45,0 | 210 | 359 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 45,5 | 215 | 364 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 46,0 | 215 | 364 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 46,5 | 215 | 364 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 47,0 | 215 | 364 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 47,5 | 215 | 364 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 48,0 | 220 | 369 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 48,5 | 220 | 369 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 49,0 | 220 | 369 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 49,5 | 220 | 369 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 50,0 | 220 | 369 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 50,5 | 225 | 374 | 4 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 51,0 | 225 | 412 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 51,5 | 225 | 412 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 52,0 | 225 | 412 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 52,5 | 225 | 412 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 53,0 | 225 | 412 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 53,5 | 225 | 412 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 54,0 | 230 | 417 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 54,5 | 230 | 417 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 55,0 | 230 | 417 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 56,0 | 230 | 417 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 57,0 | 235 | 422 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 58,0 | 235 | 422 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 59,0 | 235 | 422 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 60,0 | 235 | 422 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 62,0 | 240 | 427 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 63,0 | 240 | 427 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 64,0 | 240 | 427 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 65,0 | 240 | 427 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 66,0 | 240 | 427 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 67,0 | 240 | 427 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 68,0 | 250 | 437 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 69,0 | 250 | 437 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 70,0 | 250 | 437 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 72,0 | 255 | 442 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 73,0 | 255 | 442 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 74,0 | 255 | 442 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 75,0 | 255 | 442 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 76,0 | 260 | 447 | 5 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 77,0 | 260 | 514 | 6 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 78,0 | 260 | 514 | 6 | |
Сверло конический хвостовик средней серии, ГОСТ 10903-77 | 80,0 | 260 | 514 | 6 |
titan66.ru
ГОСТ 12121-77 Сверла спиральные длинные с коническим хвостовиком. Основные размеры
Текст ГОСТ 12121-77 Сверла спиральные длинные с коническим хвостовиком. Основные размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВЕРЛА СПИРАЛЬНЫЕ ДЛИННЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ
Основные размеры
Twist long drills with taper shank. Basic dimensions
ГОСТ
12121-77
МКС 25.100.30 ОКП 39 1222
Дата введения 01.01.79
1. Настоящий стандарт распространяется на спиральные сверла с коническим хвостовиком диаметром от 5 до 50 мм, предназначенные для сверления через кондукторные втулки.
(Измененная редакция, Изм. № 2).
2. Основные размеры сверл должны соответствовать указанным на черт, и в таблице.
Издание официальное
★
Перепечатка воспрещена
Сверла повышенной точности класса А1 |
Сверла нормальной точности классов В1 и В |
d |
L |
/ |
Конус Морзе | ||
Обозначение |
Применяемость |
Обозначение |
Применяемость | ||||
2301-3317 |
2301-3517 |
5,00 |
155 |
74 |
1 | ||
2301-3318 |
2301-3518 |
5,10 | |||||
2301-3319 |
2301-3519 |
5,20 | |||||
2301-3321 |
2301-3521 |
5,30 | |||||
2301-3322 |
2301-3522 |
5,40 |
161 |
80 | |||
2301-3323 |
2301-3523 |
5,50 | |||||
2301-3324 |
2301-3524 |
5,60 | |||||
2301-3325 |
2301-3525 |
5,70 | |||||
2301-3326 |
2301-3526 |
5,80 | |||||
2301-3327 |
2301-3527 |
5,90 | |||||
2301-3151 |
2301-3351 |
6,00 | |||||
2301-3152 |
2301-3352 |
6,10 |
167 |
86 | |||
2301-3153 |
2301-3353 |
6,20 | |||||
2301-3154 |
2301-3354 |
6,30 | |||||
2301-3155 |
2301-3355 |
6,40 | |||||
2301-3156 |
2301-3356 |
6,50 | |||||
2301-3157 |
2301-3357 |
6,60 | |||||
2301-3158 |
2301-3358 |
6,70 | |||||
2301-3159 |
2301-3359 |
6,80 |
174 |
93 | |||
2301-3161 |
2301-3361 |
6,90 | |||||
2301-3162 |
2301-3362 |
7,00 | |||||
2301-3163 |
2301-3363 |
7,10 | |||||
2301-3164 |
2301-3364 |
7,20 | |||||
2301-3165 |
2301-3365 |
7,30 | |||||
2301-3166 |
2301-3366 |
7,40 | |||||
2301-3167 |
2301-3367 |
7,50 | |||||
2301-3168 |
2301-3368 |
7,60 |
181 |
100 | |||
2301-3169 |
2301-3369 |
7,70 | |||||
2301-3171 |
2301-3371 |
7,80 | |||||
2301-3172 |
2301-3372 |
7,90 | |||||
2301-3173 |
2301-3373 |
8,00 | |||||
2301-3174 |
2301-3374 |
8,10 | |||||
2301-3175 |
2301-3375 |
8,20 | |||||
2301-3176 |
2301-3376 |
8,30 | |||||
2301-3177 |
2301-3377 |
8,40 | |||||
2301-3178 |
2301-3378 |
8,50 | |||||
2301-3179 |
2301-3379 |
8,60 |
188 |
107 | |||
2301-3181 |
2301-3381 |
8,70 | |||||
2301-3182 |
2301-3382 |
8,80 | |||||
2301-3183 |
2301-3383 |
8,90 | |||||
2301-3184 |
2301-3384 |
9,00 |
Сверла повышенной точности класса А1 |
Сверла нормальной точности классов В1 и В |
d | ||
Обозначение |
Применяемость |
Обозначение |
Применяемость | |
2301-3185 |
2301-3385 |
9,10 | ||
2301-3186 |
2301-3386 |
9,20 | ||
2301-3187 |
2301-3387 |
9,30 | ||
2301-3188 |
2301-3388 |
9,40 | ||
2301-3189 |
2301-3389 |
9,50 | ||
2301-3191 |
2301-3391 |
9,60 | ||
2301-3192 |
2301-3392 |
9,70 | ||
2301-3193 |
2301-3393 |
9,80 | ||
2301-3194 |
2301-3394 |
9,90 | ||
2301-3195 |
2301-3395 |
10,00 | ||
2301-3196 |
2301-3396 |
10,10 | ||
2301-3197 |
2301-3397 |
10,20 | ||
2301-3198 |
2301-3398 |
10,30 | ||
2301-3199 |
2301-3399 |
10,40 | ||
2301-3201 |
2301-3401 |
10,50 | ||
2301-3202 |
2301-3402 |
10,60 | ||
2301-3203 |
2301-3403 |
10,70 | ||
2301-3204 |
2301-3404 |
10,80 | ||
2301-3205 |
2301-3405 |
10,90 | ||
2301-3206 |
2301-3406 |
11,00 | ||
2301-3207 |
2301-3407 |
11,10 | ||
2301-3208 |
2301-3408 |
11,20 | ||
2301-3209 |
2301-3409 |
11,30 | ||
2301-3211 |
2301-3411 |
11,40 | ||
2301-3212 |
2301-3412 |
11,50 | ||
2301-3213 |
2301-3413 |
11,60 | ||
2301-3214 |
2301-3414 |
11,70 | ||
2301-3215 |
2301-3415 |
11,80 | ||
2301-3216 |
3201-3416 |
11,90 | ||
2301-3217 |
2301-3417 |
12,00 | ||
2301-3218 |
2301-3418 |
12,10 | ||
2301-3219 |
2301-3419 |
12,20 | ||
2301-3221 |
2301-3421 |
12,30 | ||
2301-3222 |
2301-3422 |
12,40 | ||
2301-3223 |
2301-3423 |
12,50 | ||
2301-3224 |
2301-3424 |
12,60 | ||
2301-3225 |
2301-3425 |
12,70 | ||
2301-3226 |
2301-3426 |
12,80 | ||
2301-3227 |
2301-3427 |
12,90 | ||
2301-3228 |
2301-3428 |
13,00 |
Конус
Морзе
188
107
197
116
1
206
125
215
134
Продолжение
Сверла повышенной точности класса А1 |
Сверла нормальной точности классов В1 и В |
d |
L |
/ |
Конус Морзе | ||
Обозначение |
Применяемость |
Обозначение |
Применяемость | ||||
2301-3229 |
2301-3429 |
13,10 |
215 |
134 |
1 | ||
2301-3231 |
2301-3431 |
13,20 | |||||
2301-3232 |
2301-3432 |
13,30 |
223 |
142 | |||
2301-3233 |
2301-3433 |
13,40 | |||||
2301-3234 |
2301-3434 |
13,50 | |||||
2301-3235 |
2301-3435 |
13,60 | |||||
2301-3236 |
2301-3436 |
13,70 | |||||
2301-3237 |
2301-3437 |
13,80 | |||||
2301-3238 |
2301-3438 |
13,90 | |||||
2301-3239 |
2301-3439 |
14,00 | |||||
2301-3241 |
2301-3441 |
14,25 |
245 |
147 |
2 | ||
2301-3242 |
2301-3442 |
14,50 | |||||
2301-3243 |
2301-3443 |
14,75 | |||||
2301-3244 |
2301-3444 |
15,00 | |||||
2301-3245 |
2301-3445 |
15,25 |
251 |
153 | |||
2301-3246 |
2301-3446 |
(15,40) | |||||
2301-3247 |
2301-3447 |
15,50 | |||||
2301-3248 |
2301-3448 |
15,75 | |||||
2301-3249 |
2301-3449 |
16,00 | |||||
2301-3251 |
2301-3451 |
16,25 |
257 |
159 | |||
2301-3252 |
2301-3452 |
16,50 | |||||
2301-3253 |
2301-3453 |
16,75 | |||||
2301-3254 |
2301-3454 |
17,00 | |||||
2301-3255 |
2301-3455 |
17,25 |
263 |
165 | |||
2301-3256 |
2301-3456 |
(17,40) | |||||
2301-3257 |
2301-3457 |
(17,50) | |||||
2301-3258 |
2301-3458 |
17,75 | |||||
2301-3259 |
2301-3459 |
18,00 | |||||
2301-3261 |
2301-3461 |
18,25 |
269 |
171 | |||
2301-3262 |
2301-3462 |
18,50 | |||||
2301-3263 |
2301-3463 |
18,75 | |||||
2301-3264 |
2301-3464 |
19,00 | |||||
2301-3265 |
2301-3465 |
19,25 |
275 |
177 | |||
2301-3266 |
2301-3466 |
(19,40) | |||||
2301-3267 |
2301-3467 |
19,50 | |||||
2301-3268 |
2301-3468 |
19,75 | |||||
2301-3269 |
2301-3469 |
20,00 | |||||
2301-3271 |
2301-3471 |
20,25 |
282 |
184 | |||
2301-3272 |
2301-3472 |
20,50 | |||||
2301-3273 |
2301-3473 |
20,75 |
Сверла повышенной точности класса А1 |
Сверла нормальной точности классов В1 и В |
d |
L |
/ |
Конус Морзе | ||
Обозначение |
Применяемость |
Обозначение |
Применяемость | ||||
2301-3274 |
2301-3474 |
(20,90) |
282 |
184 |
2 | ||
2301-3275 |
2301-3475 |
21,00 | |||||
2301-3276 |
2301-3476 |
21,25 |
289 |
191 | |||
2301-3277 |
2301-3477 |
21,50 | |||||
2301-3278 |
2301-3478 |
21,75 | |||||
2301-3279 |
2301-3479 |
22,00 | |||||
2301-3281 |
2301-3481 |
22,25 | |||||
2301-3282 |
2301-3482 |
22,50 |
296 |
198 | |||
2301-3283 |
2301-3483 |
22,75 | |||||
2301-3284 |
2301-3484 |
23,00 | |||||
2301-3285 |
2301-3485 |
23,25 |
319 |
3 | |||
2301-3286 |
2301-3486 |
23,50 | |||||
2301-3287 |
2301-3487 |
23,75 |
327 |
206 | |||
2301-3288 |
2301-3488 |
23,90 | |||||
2301-3289 |
2301-3489 |
24,00 | |||||
2301-3291 |
2301-3491 |
24,25 | |||||
2301-3292 |
2301-3492 |
24,50 | |||||
2301-3293 |
2301-3493 |
24,75 | |||||
2301-3294 |
2301-3494 |
25,00 | |||||
2301-3295 |
2301-3495 |
25,25 |
335 |
214 | |||
2301-3296 |
2301-3496 |
25,50 | |||||
2301-3297 |
2301-3497 |
25,75 | |||||
2301-3298 |
2301-3498 |
26,00 | |||||
2301-3299 |
2301-3499 |
26,25 | |||||
2301-3301 |
2301-3501 |
26,50 | |||||
2301-3302 |
2301-3502 |
26,75 |
343 |
222 | |||
2301-3303 |
2301-3503 |
27,00 | |||||
2301-3304 |
2301-3504 |
27,25 | |||||
2301-3305 |
2301-3505 |
27,50 | |||||
2301-3306 |
2301-3506 |
27,75 | |||||
2301-3307 |
2301-3507 |
28,00 | |||||
2301-3308 |
2301-3508 |
28,25 |
351 |
230 | |||
2301-3309 |
2301-3509 |
28,50 | |||||
2301-3311 |
2301-3511 |
28,75 | |||||
2301-3312 |
2301-3512 |
29,00 | |||||
2301-3313 |
2301-3513 |
29,25 | |||||
2301-3314 |
2301-3514 |
29,50 | |||||
2301-3315 |
2301-3515 |
29,75 | |||||
2301-3316 |
2301-3516 |
30,00 | |||||
2301-3328 |
2301-3528 |
30,25 |
360 |
239 |
Сверла повышенной точности |
Сверла нормальной точности | |||
класса А1 |
классов В1 и В |
d | ||
Обозначение |
Применяемость |
Обозначение |
Применяемость | |
2301-3329 |
2301-3529 |
30,50 | ||
2301-3331 |
2301-3531 |
30,75 | ||
2301-3332 |
2301-3532 |
31,00 | ||
2301-3333 |
2301-3533 |
31,25 | ||
2301-3334 |
2301-3534 |
31,50 | ||
2301-3335 |
2301-3535 |
31,75 | ||
2301-3336 |
2301-3536 |
32,00 | ||
2301-3337 |
2301-3537 |
32,50 | ||
2301-3338 |
2301-3538 |
33,00 | ||
2301-3339 |
2301-3539 |
33,50 | ||
2301-3341 |
2301-3541 |
34,00 | ||
2301-3342 |
2301-3542 |
34,25 | ||
2301-3343 |
2301-3543 |
34,50 | ||
2301-3344 |
2301-3544 |
35,00 | ||
2301-3345 |
2301-3545 |
35,50 | ||
2301-3346 |
2301-3546 |
36,00 | ||
2301-3347 |
2301-3547 |
36,50 | ||
2301-3348 |
2301-3548 |
36,75 | ||
2301-3349 |
2301-3549 |
37,00 | ||
2301-4411 |
2301-4443 |
37,50 | ||
2301-4412 |
2301-4444 |
38,00 | ||
2301-4413 |
2301-4445 |
38,50 | ||
2301-4414 |
2301-4446 |
39,00 | ||
2301-4415 |
2301-4447 |
39,50 | ||
2301-4416 |
2301-4448 |
39,75 | ||
2301-4417 |
2301-4449 |
40,00 | ||
2301-4418 |
2301-4451 |
40,50 | ||
2301-4419 |
2301-4452 |
41,00 | ||
2301-4421 |
2301-4453 |
41,50 | ||
2301-4422 |
2301-4454 |
42,00 | ||
2301-4423 |
2301-4455 |
42,25 | ||
2301-4424 |
2301-4456 |
42,50 | ||
2301-4425 |
2301-4457 |
43,00 | ||
2301-4426 |
2301-4458 |
43,50 | ||
2301-4427 |
2301-4459 |
44,00 | ||
2301-4428 |
2301-4461 |
44,50 | ||
2301-4429 |
2301-4462 |
45,00 |
Конус
Морзе
360
239
369
248
397
248
416
267
436
287
447
298
Сверла повышенной точности класса А1 |
Сверла нормальной точности классов В1 и В |
d | ||
Обозначение |
Применяемость |
Обозначение |
Применяемость | |
2301-4431 |
2301-4463 |
45,50 | ||
2301-4432 |
2301-4464 |
46,00 | ||
2301-4433 |
2301-4465 |
46,25 | ||
2301-4434 |
2301-4466 |
46,50 | ||
2301-4435 |
2301-4467 |
47,00 | ||
2301-4436 |
2301-4468 |
47,50 | ||
2301-4437 |
2301-4469 |
48,00 | ||
2301-4438 |
2301-4471 |
48,50 | ||
2301-4439 |
2301-4472 |
49,00 | ||
2301-4441 |
2301-4473 |
49,50 | ||
2301-4442 |
2301-4474 |
50,00 |
Конус
Морзе
459
310
4
470
321
Примечание. Сверла, диаметры которых указаны в скобках, изготовляются по соглашению с потребителем.
Пример условного обозначения сверла повышенной точности диаметром d = 10 мм, класса точности А1:
Сверло 2301-3195-А1 ГОСТ 12121-77
Пример условного обозначения сверла нормальной точности диаметром d = 10 мм, класса точности В:
Сверло 2301-3395 ГОСТ 12121-77
То же, класса точности В1:
Сверло 2301-3395-В1 ГОСТ 12121-77
П римечание. Для сверл с левым направлением спирали к условному обозначению добавляется буква Л.
(Измененная редакция, Изм. № 1, 2, Поправка).
3. Размеры конусов Морзе — по ГОСТ 25557.
4. Технические требования — по ГОСТ 2034.
5. Сверла могут выполняться как с шейкой, так и без нее. Размеры шейки не регламентируются.
6. Конструктивные элементы и геометрические параметры режущих элементов сверл — по ГОСТ 4010.
7. Направление спирали сверла — правое. Сверла с левым направлением спирали изготовляются по согласованию с потребителем.
8. Основные размеры сверл с промежуточными диаметрами, отличающимися от регламентируемых в стандарте, указаны в приложении.
7, 8. (Введены дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
ОСНОВНЫЕ РАЗМЕРЫ СВЕРЛ С ПРОМЕЖУТОЧНЫМИ ДИАМЕТРАМИ
Основные размеры сверл с промежуточными диаметрами, отличающимися от регламентируемых в стандарте, должны соответствовать указанным в таблице.
мм
d |
L |
/ |
Конус Морзе | |
свыше |
до | |||
4,75 |
5,30 |
155 |
74 |
1 |
5,30 |
6,00 |
161 |
80 | |
6,00 |
6,70 |
167 |
86 | |
6,70 |
7,50 |
174 |
93 | |
7,50 |
8,50 |
181 |
100 | |
8,50 |
9,50 |
188 |
107 | |
9,50 |
10,60 |
197 |
116 | |
10,60 |
11,80 |
206 |
125 | |
11,80 |
13,20 |
215 |
134 | |
13,20 |
14,00 |
223 |
142 | |
14,00 |
15,00 |
245 |
147 |
2 |
15,00 |
16,00 |
251 |
153 | |
16,00 |
17,00 |
257 |
159 | |
17,00 |
18,00 |
263 |
165 | |
18,00 |
19,00 |
269 |
171 | |
19,00 |
20,00 |
275 |
177 | |
20,00 |
21,20 |
282 |
184 | |
21,20 |
22,40 |
289 |
191 | |
22,40 |
23,02 |
296 |
198 | |
23,02 |
23,60 |
319 |
198 |
3 |
23,60 |
25,00 |
327 |
206 | |
25,00 |
26,50 |
335 |
214 | |
26,50 |
28,00 |
343 |
222 | |
28,00 |
30,00 |
351 |
230 | |
30,00 |
31,50 |
360 |
239 | |
31,50 |
31,75 |
369 |
248 | |
31,75 |
33,50 |
397 |
248 |
4 |
33,50 |
35,50 |
406 |
257 | |
35,50 |
37,50 |
416 |
267 | |
37,50 |
40,00 |
426 |
277 | |
40,00 |
42,50 |
436 |
287 | |
42,50 |
45,00 |
447 |
298 | |
45,00 |
47,50 |
459 |
310 | |
47,50 |
50,00 |
470 |
321 |
ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.10.77 № 2443
3. Стандарт полностью соответствует СТ СЭВ 6141—87
4. ВЗАМЕН ГОСТ 12121-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
ГОСТ 2034-80 |
4 |
ГОСТ 4010-77 |
6 |
ГОСТ 25557-82 |
3 |
6. Ограничение срока действия снято Постановлением Госстандарта от 22.07.82 № 2774
7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в июле 1982 г., октябре 1988 г. (ИУС 11—82, 1—89), Поправкой (ИУС 11—2001)
allgosts.ru
Спиральные укороченные сверла с цилиндрическим хвостовиком — КиберПедия
Такие сверла диаметром 10 – 20 мм (рис. 1.9, а) служат для предварительного центрования отверстий. Конструктивные отличия этих сверл от сверл стандартных точного исполнения (ГОСТ 4010-77) состоят в том, что у них уменьшена длина рабочей части, уменьшены допуски на симметричность сердцевины и осевое биение. Хвостовики таких сверл не имеют обратной конусности, угол при вершине сверла 2j=90о. Такая заточка обеспечивает получение центровой лунки, которая в момент засверливания последующим сверлом устраняет контакт его перемычки с материалом заготовки (рис. 1.9, б). Благодаря этому возрастает точность центрирования в сравнении со стандартными сверлами.
Спиральные сверла с цилиндрическим хвостовиком
Сверла диаметром 3 – 20 мм, используемые на станках с ЧПУ, имеют стандартизованные основные размеры (ГОСТ 10902-77).
а б
Рис. 1.9. Инструмент для обработки отверстий: а – центровое сверло;
б – схема центровой лунки
Спиральные сверла с коническим хвостовиком
Сверла диаметром 6 – 30 мм имеют стандартизованные размеры (ГОСТ 10903-77). У этих сверл в сравнении с соответствующими стандартными точного исполнения уменьшены допуски на симметричность сердцевины, осевое биение режущих кромок, радиальное биение по ленточкам. Это повышает стойкость сверл и точность обработки отверстий. Сверлами с коническим хвостовиком можно обрабатывать отверстия без предварительного зацентровывания.
Ступенчатые сверла
Сверла (рис. 1.10) служат для обработки ступенчатых отверстий под головки винтов в деталях из конструкционных материалов. У этих сверл две ступени, бóльшая из которых имеет четыре ленточки, что повышает точность обработки.
Применяют ступенчатые сверла как с цилиндрическим, так и с коническим хвостовиком.
Рис. 1.10. Ступенчатое сверло с коническим хвостовиком и углом
на второй ступени
Перовые сверла
Сверла (рис. 1.11) используют при сверлении отверстий диаметром 25 – 80 мм. В сравнении со спиральными сверлами их преимуществами являются:
1) простота изготовления сверл большого диаметра и повышенная точность сверления отверстий больших диаметров;
2) повышенная жесткость и прочность конструкции;
3) меньшая стоимость сверла в сравнении со стоимостью равного по стойкости спирального сверла.
Сборные ступенчатые сверла
Сборные сверла (рис. 1.12) позволяют регулировать длину меньшей ступени в широких пределах и более просты в изготовлении (в сравнении с цельными ступенчатыми сверлами). На рабочей части стандартного сверла 1 винтом 2 закрепляют специальную режущую насадку 3. В таком сверле, заменяя насадку, можно при одном и том же меньшем диаметре изменять больший диаметр.
Рис. 1.11. Перовое сборное сверло с пластинами из быстрорежущей стали
Рис. 1.12. Сборное ступенчатое сверло
cyberpedia.su
ГОСТ 20697-75 Сверла спиральные с коническим хвостовиком для труднообрабатываемых материалов. Средняя серия. Конструкция и размеры
Текст ГОСТ 20697-75 Сверла спиральные с коническим хвостовиком для труднообрабатываемых материалов. Средняя серия. Конструкция и размеры
Группа Г23
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВЕРЛА СПИРАЛЬНЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ ДЛЯ ТРУДНООБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ
Средняя серия. Конструкция и размеры
Taper-shank twist drills for hard to machine materials. Middle series. Construction and dimensions
ГОСТ
20697-75
МКС 25.100.30
Постановлением Государственного комитета стандартов Совета Министров СССР от 27 марта 1975 г. № 783 дата введения установлена
01.01.77
Ограничение срока действия снято Постановлением Госстандарта СССР от 27.08.82 № 3417
1. Настоящий стандарт распространяется на спиральные сверла из быстрорежущей стали диаметром от 6 до 20 мм, для сверления отверстий в труднообрабатываемых материалах.
2. Сверла должны изготовляться двух типов:
1 — с двумя направляющими ленточками;
2 — с четырьмя направляющими ленточками.
Каждый тип сверл должен изготовляться следующих классов точности:
А — повышенной точности;
В — нормальной точности.
3. Конструкция и размеры сверл должны соответствовать указанным на чертеже и в таблице.
* Для обработки отверстий 11 квалитета.
Издание официальное ★
Перепечатка воспрещена
Издание с Изменением № 1, утвержденным в августе 1982 г. (ИУС12—82).
6-1-1323
Размеры, мм
Тип 1 |
Тип 2 |
d |
Ко нус Мор зе |
L |
/ |
к |
rf. |
/ |
К |
а | ||||||||
повышенной точности |
нормальной точности |
повышенной точности |
нормальной точности | |||||||||||||||
Обозначе ние |
При меняе мость |
Обозначе ние |
При меняе мость |
Обозначе ние |
При меняе мость |
Обозначе ние |
При меняе мость |
Номин. |
Пред. откл. |
Номин. |
Пред. ОТКЛ. | |||||||
2302-0731 |
2302-0801 |
2302-0871 |
2302-0941 |
6,00 |
1 |
140 |
60 |
65 |
5,64 |
0,75 |
2,3 |
+0,18 0,10 |
0,25 |
-0,05 | ||||
2302-0732 |
2302-0802 |
2302-0872 |
2302-0942 |
6,20 |
145 |
65 |
70 |
5,83 |
2,5 |
0,30 | ||||||||
2302-0733 |
2302-0803 |
2302-0873 |
2302-0943 |
6,50 |
6,11 | |||||||||||||
2302-0734 |
2302-0804 |
2302-0874 |
2302-0944 |
6.80 |
150 |
70 |
75 |
6.40 |
2,7 | |||||||||
2302-0735 |
2302-0805 |
2302-0875 |
2302-0945 |
7,00 |
6,58 | |||||||||||||
2302-0736 |
2302-0806 |
2302-0876 |
2302-0946 |
7.20 |
6.77 |
3,0 |
0,35 |
-0,06 | ||||||||||
2302-0737 |
2302-0807 |
2302-0877 |
2302-0947 |
7,50 |
7,05 | |||||||||||||
2302-0738 |
2302-0808 |
2302-0878 |
2302-0948 |
7,80 |
155 |
75 |
80 |
7,33 |
3,2 | |||||||||
2302-0739 |
2302-0809 |
2302-0879 |
2302-0949 |
8,00 |
7,52 | |||||||||||||
2302-0741 |
2302-0811 |
2302-0881 |
2302-0951 |
8,20 |
7,71 |
3,4 |
0,40 | |||||||||||
2302-0742 |
2302-0812 |
2302-0882 |
2302-0952 |
8,50 |
7.99 | |||||||||||||
2302-0743 |
2302-0813 |
2302-0883 |
2302-0953 |
8,80 |
160 |
80 |
85 |
8,27 |
3,6 | |||||||||
2302-0744 |
2302-0814 |
2302-0884 |
2302-0954 |
9,00 |
8,46 | |||||||||||||
2302-0745 |
2302-0815 |
2302-0885 |
2302-0955 |
9,20 |
8,65 |
0,45 | ||||||||||||
2302-0746 |
2302-0816 |
2302-0886 |
2302-0956 |
9,50 |
8,93 | |||||||||||||
2302-0747 |
2302-0817 |
2302-0887 |
2302-0957 |
9,80 |
170 |
90 |
95 |
9.22 |
3,8 | |||||||||
2302-0748 |
2302-0818 |
2302-0888 |
2302-0958 |
10,00 |
9,40 | |||||||||||||
2302-0749 |
2302-0819 |
2302-0889 |
2302-0959 |
10,20 |
40 Ъ\ О |
1,00 |
4,1 |
0,50 | ||||||||||
2302-0751 |
2302-0821 |
2302-0891 |
2302-0961 |
10,50 |
9,90 | |||||||||||||
2302-0752 |
2302-0822 |
2302-0892 |
2302-0962 |
10,80 |
175 |
95 |
100 |
10,20 | ||||||||||
2302-0753 |
2302-0823 |
2302-0893 |
2302-0963 |
11,00 |
10,30 | |||||||||||||
2302-0754 |
2302-0824 |
2302-0894 |
2302-0964 |
11,20 |
10,50 |
4,5 | ||||||||||||
2302-0755 |
2302-0825 |
2302-0895 |
2302-0965 |
11,50 |
10,80 | |||||||||||||
2302-0756 |
2302-0826 |
2302-0896 |
2302-0966 |
11,80 |
11,10 | |||||||||||||
2302-0757 |
2302-0827 |
2302-0897 |
2302-0967 |
12,00 |
180 |
100 |
105 |
11.30 | ||||||||||
2302-0758 |
2302-0828 |
2302-0898 |
2302-0968 |
12,20 |
11,50 | |||||||||||||
2302-0759 |
2302-0829 |
2302-0899 |
2302-0969 |
12,50 |
11,80 | |||||||||||||
2302-0761 |
2302-0831 |
2302-0901 |
2302-0971 |
12,80 |
12,00 |
0,55 | ||||||||||||
2302-0762 |
2302-0832 |
2302-0902 |
2302-0972 |
13,00 |
12,30 |
4,8 |
+0,20 -0,10 | |||||||||||
2302-0763 |
2302-0833 |
2302-0903 |
2302-0973 |
13,20 |
12,50 | |||||||||||||
2302-0764 |
2302-0834 |
2302-0904 |
2302-0974 |
13,50 |
190 |
110 |
115 |
12,80 | ||||||||||
2302-0765 |
2302-0835 |
2302-0905 |
2302-0975 |
13,80 |
13,00 |
ГОСТ 20697-75 С. 2
Размеры, мм
Продолжение
Тип 1 |
Тип 2 |
d |
Ко нус Мор зе |
L |
/ |
к |
rf. |
/ |
К |
а | ||||||||
повышенной точности |
нормальной точности |
повышенной точности |
нормальной точности | |||||||||||||||
Обозначе ние |
При меняе мость |
Обозначе ние |
При меняе мость |
Обозначе ние |
При меняе мость |
Обозначе ние |
При меняе мость |
Номин. |
Пред. откл. |
Номин. |
Пред. ОТКЛ. | |||||||
2302-0766 |
2302-0836 |
2302-0906 |
2302-0976 |
14,00 |
2 |
190 |
110 |
115 |
13,30 |
1,00 |
5Д |
+0,25 -0,10 |
0,55 |
-0,06 | ||||
2302-0767 |
2302-0837 |
2302-0907 |
2302-0977 |
14,25 |
215 |
115 |
120 |
13,55 | ||||||||||
2302-0768 |
2302-0838 |
2302-0908 |
2302-0978 |
14,50 |
13,80 | |||||||||||||
2302-0769 |
2302-0839 |
2302-0909 |
2302-0979 |
14,75 |
14,05 | |||||||||||||
2302-0771 |
2302-0841 |
2302-0911 |
2302-0981 |
15,00 |
14,20 | |||||||||||||
2302-0772 |
2302-0842 |
2302-0912 |
2302-0982 |
15,25 |
220 |
120 |
125 |
14,45 |
1,25 |
5,3 |
0,60 | |||||||
2302-0773 |
2302-0843 |
2302-0913 |
2302-0983 |
(15,40) |
14,60 | |||||||||||||
2302-0774 |
2302-0844 |
2302-0914 |
2302-0984 |
15,50 |
14,70 | |||||||||||||
2302-0775 |
2302-0845 |
2302-0915 |
2302-0985 |
15,75 |
14,95 | |||||||||||||
2302-0776 |
2302-0846 |
2302-0916 |
2302-0986 |
16,00 |
15,20 | |||||||||||||
2302-0777 |
2302-0847 |
2302-0917 |
2302-0987 |
16,25 |
225 |
125 |
130 |
15,50 |
5,8 | |||||||||
2302-0778 |
2302-0848 |
2302-0918 |
2302-0988 |
16,50 |
15,70 | |||||||||||||
2302-0779 |
2302-0849 |
2302-0919 |
2302-0989 |
15,75 |
15,95 | |||||||||||||
2302-0781 |
2302-0851 |
2302-0921 |
2302-0991 |
17,00 |
16,10 | |||||||||||||
2302-0782 |
2302-0852 |
2302-0922 |
2302-0992 |
17,25 |
230 |
130 |
135 |
16,30 |
6,2 |
+0,30 -0,10 | ||||||||
2302-0783 |
2302-0853 |
2302-0923 |
2302-0993 |
(17,40) |
16,40 | |||||||||||||
2302-0784 |
2302-0854 |
2302-0924 |
2302-0994 |
17,50 |
16,50 | |||||||||||||
2302-0785 |
2302-0855 |
2302-0925 |
2302-0995 |
17,75 |
16,75 | |||||||||||||
2302-0786 |
2302-0856 |
2302-0926 |
2302-0996 |
18,00 |
17.00 | |||||||||||||
2302-0787 |
2302-0857 |
2302-0927 |
2302-0997 |
18,25 |
235 |
135 |
140 |
17,20 |
6,5 |
0,65 | ||||||||
2302-0788 |
2302-0858 |
2302-0928 |
2302-0998 |
18,50 |
17,50 | |||||||||||||
2302-0789 |
2302-0859 |
2302-0929 |
2302-0999 |
18,75 |
17,70 | |||||||||||||
2302-0791 |
2302-0861 |
2302-0931 |
2302-1001 |
19,00 |
18,00 | |||||||||||||
2302-0792 |
2302-0862 |
2302-0932 |
2302-1002 |
19,25 |
240 |
140 |
145 |
18,20 |
6,8 |
” +0,30 -0,15 | ||||||||
2302-0793 |
2302-0863 |
2302-0933 |
2302-1003 |
(19,40) |
18,40 | |||||||||||||
2302-0794 |
2302-0864 |
2302-0934 |
2302-1004 |
19,50 |
18,50 | |||||||||||||
2302-0795 |
2302-0865 |
2302-0935 |
2302-1005 |
19,75 |
18,70 | |||||||||||||
2302-0796 |
2302-0866 |
2302-0936 |
2302-1006 |
20,00 |
18,80 |
1,50 |
П римечание. Размеры, указанные в скобках, применять не рекомендуется.
С. 3 ГОСТ 20697-75
ГОСТ 20697-75 С. 4
Пример условного обозначения сверла диаметром d = 6 мм, типа 1, повышенной точности:
Сверло 2302-0731 ГОСТ20697-75
2, 3. (Измененная редакция, Изм. № 1).
4. Центровые отверстия — по ГОСТ 14034—74.
5. Технические требования — по ГОСТ 20698—75.
6. Формы заточки сверл и профиль инструмента для стружечных канавок — по ГОСТ 20694—75. Допускается заточка сверл без фаски под углом 10° вдоль режущей кромки.
(Измененная редакция, Изм. № 1).
allgosts.ru
ГОСТ 17276-71 Сверла спиральные цельные твердосплавные с коническим хвостовиком. Конструкция и размеры
Текст ГОСТ 17276-71 Сверла спиральные цельные твердосплавные с коническим хвостовиком. Конструкция и размеры
Группа Г23 2301-2580
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВЕРЛА СПИРАЛЬНЫЕ ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ
Конструкция и размеры ГОСТ
17276-71
Solid carbide twist taper-shank drills.
Design and dimensions
MKC 25.100.30
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 ноября 1971 г. № 1884 дата введения установлена
01.01.73
Ограничение срока действия снято Постановлением Госстандарта СССР от 17.11.83 № 5400
1. Настоящий стандарт распространяется на спиральные цельные твердосплавные сверла с коническим хвостовиком диаметром от 6 до 12 мм, предназначенные для сверления труднообрабатываемых материалов.
Стандарт полностью соответствует СТ СЭВ 5382—85.
(Измененная редакция, Изм. № 2).
2. Конструкция и основные размеры сверл должны соответствовать указанным на чертеже и в таблице.
Исполнение 1
Издание официальное
Перепечатка воспрещена
Издание с Изменениями № 1, 2, утвержденными в ноябре 1983 г., декабре 1986 г. (ИУС 2—84, 2—87).
мм
Исполнение 1 |
Исполнение 2 |
d |
L |
/ |
К | |||
Обозначение сверл |
Применяе мость |
Обозначение сверл |
Применяе мость |
Исполнение 1 |
Исполнение 2 | |||
2301-2581 |
2301-2781 |
6,0 |
120 |
40 |
42 |
36 | ||
2301-2582 |
2301-2782 |
6Д |
42 |
45 |
38 | |||
2301-2583 |
2301-2783 |
6,2 | ||||||
2301-2584 |
2301-2784 |
6,3 | ||||||
2301-2585 |
2301-2785 |
6,4 | ||||||
2301-2586 |
2301-2786 |
6,5 | ||||||
2301-2587 |
2301-2787 |
6,6 | ||||||
2301-2588 |
2301-2788 |
6,7 | ||||||
2301-2589 |
2301-2789 |
6,8 |
125 |
45 |
50 |
42 | ||
2301-2590 |
2301-2790 |
6,9 | ||||||
2301-2591 |
2301-2791 |
7,0 | ||||||
2301-2592 |
2301-2792 |
7,1 | ||||||
2301-2593 |
2301-2793 |
7,2 | ||||||
2301-2594 |
2301-2794 |
7,3 | ||||||
2301-2595 |
2301-2795 |
7,4 | ||||||
2301-2596 |
2301-2796 |
7,5 | ||||||
2301-2597 |
2301-2797 |
7,6 |
130 |
52 |
55 |
48 | ||
2301-2598 |
2301-2798 |
7,7 | ||||||
2301-2599 |
2301-2799 |
7,8 | ||||||
2301-2600 |
2301-2800 |
7,9 | ||||||
2301-2601 |
2301-2801 |
8,0 | ||||||
2301-2602 |
2301-2802 |
8,1 | ||||||
2301-2603 |
2301-2803 |
8,2 | ||||||
2301-2604 |
2301-2804 |
8,3 | ||||||
2301-2605 |
2301-2805 |
8,4 | ||||||
2301-2606 |
2301-2806 |
8,5 | ||||||
2301-2607 |
2301-2807 |
8,6 |
135 |
55 |
60 |
50 | ||
2301-2608 |
2301-2808 |
8,7 | ||||||
2301-2609 |
2301-2809 |
8,8 | ||||||
2301-2610 |
2301-2810 |
8,9 | ||||||
2301-2611 |
2301-2811 |
9,0 | ||||||
2301-2612 |
2301-2812 |
9,1 | ||||||
2301-2613 |
2301-2813 |
9,2 | ||||||
2301-2614 |
2301-2814 |
9,3 |
140 |
60 |
65 |
55 | ||
2301-2615 |
2301-2815 |
9,4 | ||||||
2301-2616 |
2301-2816 |
9,5 | ||||||
2301-2617 |
2301-2817 |
9,6 | ||||||
2301-2618 |
2301-2818 |
9,7 | ||||||
2301-2619 |
2301-2819 |
9,8 | ||||||
2301-2620 |
2301-2820 |
9,9 | ||||||
2301-2621 |
2301-2821 |
10,0 | ||||||
2301-2622 |
2301-2822 |
10,1 | ||||||
2301-2623 |
2301-2823 |
10,2 | ||||||
2301-2624 |
2301-2824 |
10,3 | ||||||
2301-2625 |
2301-2825 |
10,4 | ||||||
2301-2626 |
2301-2826 |
10,5 | ||||||
2301-2627 |
2301-2827 |
10,6 | ||||||
2301-2628 |
2301-2828 |
10,7 |
145 |
65 |
70 |
60 | ||
2301-2629 |
2301-2829 |
10,8 | ||||||
2301-2630 |
2301-2830 |
10,9 | ||||||
2301-2631 |
2301-2831 |
11,0 |
мм
Продолжение
Исполнение 1 |
Исполнение 2 |
d |
L |
/ |
К | |||
Обозначение сверл |
Применяе мость |
Обозначение сверл |
Применяе мость |
Исполнение 1 |
Исполнение 2 | |||
2301-2632 |
2301-2832 |
1U |
145 |
65 |
70 |
60 | ||
2301-2633 |
2301-2833 |
П,2 | ||||||
2301-2634 |
2301-2834 |
11,3 | ||||||
2301-2635 |
2301-2835 |
11,4 | ||||||
2301-2636 |
2301-2836 |
11,5 | ||||||
2301-2637 |
2301-2837 |
11,6 | ||||||
2301-2638 |
2301-2838 |
11,7 | ||||||
2301-2639 |
2301-2839 |
11,8 | ||||||
2301-2640 |
2301-2840 |
П,9 |
150 |
70 |
75 |
65 | ||
2301-2641 |
2301-2841 |
12,0 |
Пример условного обозначения сверла диаметром 10 мм, нормальной точности, исполнения 1, из твердого сплава марки ВК8, с коническим хвостовиком:
Сверло 2301-2621ВК8ГОСТ 17276-71
То же, исполнения 2:
Сверло 2301-2821ВК8ГОСТ 17276-71
Пример условного обозначения сверла диаметром 10 мм, повышенной точности, исполнения 1, из твердого сплава марки ВК8, с коническим хвостовиком:
Сверло 2301-2621 ГВК8 ГОСТ 17276-71
То же, исполнения 2:
Сверло 2301-2821 ГВК8 ГОСТ 17276-71 (Измененная редакция, Изм. № 1).
3. Конструкция и размеры сверл указаны в приложении.
4. Геометрические параметры сверл приведены в приложении к ГОСТ 17274—71.
5. Технические требования — по ГОСТ 17277—71.
ПРИЛОЖЕНИЕ
Рекомендуемое
КОНСТРУКЦИЯ И РАЗМЕРЫ СВЕРЛ
1. Конструкция и размеры сверл указаны на чертеже и в таблице.
Исполнение 1
Продолжение
Размеры в мм
d |
L |
1 |
к |
к |
d, |
К |
д |
в |
/ ±0,1 | ||||
Испол нение 1 |
Испол нение 2 |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. ОТКЛ. | ||||||
7,30 |
125 |
45 |
50 |
42 |
77,5 |
6,6 |
2,6 |
+0,15 -0,08 |
6,7 |
-0,30 |
4,70 |
+0,30 -0,20 |
0,38 |
7,40 |
6,7 |
6,8 | |||||||||||
7,50 |
6,8 |
6,9 |
4,85 | ||||||||||
7,60 |
130 |
52 |
55 |
48 |
6,9 |
2,7 | |||||||
7,70 |
7,0 |
7,0 | |||||||||||
7,80 |
7,1 |
7Д | |||||||||||
7,90 |
7,2 |
2,8 |
+0,18 -0,10 |
7,2 |
5,00 |
0,40 | |||||||
8,00 |
7,3 |
7,3 | |||||||||||
8,10 |
7,4 |
7,4 | |||||||||||
8,20 |
7,5 |
2,9 |
7,5 |
5,20 | |||||||||
8,30 |
7,6 |
7,6 | |||||||||||
8,40 |
7,7 |
7,7 |
0,42 | ||||||||||
8,50 |
7,8 |
3,0 |
7,8 |
5,40 | |||||||||
8,60 |
135 |
55 |
60 |
50 |
7,9 |
7,9 | |||||||
8,70 |
8,0 | ||||||||||||
8,80 |
8Д |
зд |
8,0 |
5,60 | |||||||||
8,90 |
8,2 |
8,2 |
0,45 | ||||||||||
9,00 |
8,3 |
8,3 | |||||||||||
9,10 |
8,4 |
3,2 |
5,75 | ||||||||||
9,20 |
8,5 |
8,4 | |||||||||||
9,30 |
8,6 |
8,5 |
0,46 | ||||||||||
9,40 |
8,7 |
3,3 |
8,6 |
6,00 | |||||||||
9,50 |
8,8 |
8,7 | |||||||||||
9,60 |
8,9 |
8,8 | |||||||||||
9,70 |
9,0 |
3,4 |
8,9 |
6,10 |
0,48 | ||||||||
9,80 |
9Д |
9,0 | |||||||||||
9,90 |
9,2 |
9Д | |||||||||||
10,00 |
140 |
60 |
65 |
55 |
9,3 |
3,5 |
9,2 |
6,30 | |||||
10,10 |
9,4 |
9,3 | |||||||||||
10,20 |
9,5 |
9,4 |
0,5 | ||||||||||
10,30 |
9,6 |
3,6 |
9,5 |
6,50 | |||||||||
10,40 |
9,7 |
+0,18 |
9,6 |
-0,35 |
+U,MJ 0 40 | ||||||||
10,50 |
9,8 |
-0,15 |
9,7 | ||||||||||
10,60 |
9,9 |
3,7 |
9,8 | ||||||||||
10,70 |
10,0 |
9,9 |
6,70 |
0,53 | |||||||||
10,80 |
10,1 |
10,0 | |||||||||||
10,90 |
10,2 |
3,8 |
10,1 | ||||||||||
11,00 |
10,3 |
10,2 | |||||||||||
11,10 |
10,4 |
10,3 |
7,0 | ||||||||||
11,20 |
145 |
65 |
70 |
60 |
10,5 |
3,9 |
10,4 |
0,55 | |||||
11,30 |
10,6 |
10,5 | |||||||||||
11,40 |
10,7 |
10,6 | |||||||||||
11,50 |
10,8 |
4,0 |
10,7 |
7,4 |
0,6 | ||||||||
11,60 |
10,9 |
10,8 |
Размеры в мм
Продолжение
К |
К |
д |
в | |||||||||||
d |
L |
/ |
Испол нение 1 |
Испол нение 2 |
К |
rf, |
Номин. |
Пред. откл. |
Номин. |
Пред. ОТКЛ. |
Номин. |
Пред. ОТКЛ. |
/ ±0,1 |
(0 ±2° |
11,70 |
145 |
65 |
70 |
60 |
11,0 |
10,9 | ||||||||
11,80 |
77,5 |
ПД |
4,2 |
+0,18 -0,15 |
11,0 |
0,35 |
7,4 |
+0,50 -0,30 |
0,6 |
36° | ||||
11,90 |
150 |
70 |
75 |
65 |
11,2 |
ПД | ||||||||
12,00 |
11,3 |
П,2 |
Примечания:
1. Размеры d, К, В, / даны у начала сверла.
2. Ширину пера В и ширину ленточки / измеряют перпендикулярно к направлению винтовой канавки.
2. Сверла исполнения 1 имеют подъем сердцевины (равномерное увеличение диаметра сердцевины к хвостовику) 2 мм на 100 мм длины. Сверла исполнения 2 не имеют подъема сердцевины.
3. Элементы конструкции и размеры, указанные в стандарте и повторенные на чертежах и в таблицах приложения, являются обязательными.
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).
allgosts.ru
ГОСТ 22736-77 Сверла спиральные с коническим хвостовиком, оснащенные пластинами из твердого сплава. Основные размеры
Текст ГОСТ 22736-77 Сверла спиральные с коническим хвостовиком, оснащенные пластинами из твердого сплава. Основные размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВЕРЛА СПИРАЛЬНЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ, ГОСТ
ОСНАЩЕННЫЕ ПЛАСТИНАМИ ИЗ ТВЕРДОГО СПЛАВА 22736—77
Основные размеры
Carbide tipped drills with taper shank. Basic dimensions
Взамен
ГОСТ 6647-64 в части типа II; МН 318-65 и МН 319—65 в части типа Б
МКС 25.100.30
Постановлением Государственного комитета стандартов Совета Министров СССР от 14 октября 1977 г. № 2442 дата введения установлена
01.01.79
Ограничение срока действия снято Постановлением Госстандарта СССР от 22.07.82 № 2774
1. Настоящий стандарт распространяется на спиральные сверла с коническим хвостовиком, оснащенные пластинами из твердого сплава диаметром от 10 до 30 мм.
(Измененная редакция, Изм. № 1).
2. Основные размеры сверл должны соответствовать указанным на чертеже и в таблице.
Конус Морзе
Издание официальное ★
Перепечатка воспрещена
7-2-1323
ММ
Сверла повышенной точности класса А |
Сверла нормальной точности классов В и В1 |
d |
Конус Морзе |
L |
/ | ||||||||
Укороченные |
Нормальные |
Укороченные |
Нормальные |
укороченная |
нормальная |
укороченная |
нормальная | ||||||
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость | ||||||
2301-4201 |
2301-4202 |
2301-1678 |
2301-1378 |
10,00 |
1 |
140 |
168 |
60 |
87 | ||||
2301-4203 |
2301-4204 |
2301-1680 |
2301-1380 |
10,20 | |||||||||
2301-4205 |
2301-4206 |
2301-1682 |
2301-1382 |
10,50 | |||||||||
2301-4207 |
2301-4208 |
2301-1757 |
2301-1457 |
10,80 |
145 |
175 |
65 |
94 | |||||
2301-4209 |
2301-4211 |
2301-1684 |
2301-1384 |
11,00 | |||||||||
2301-4212 |
2301-4213 |
2301-1685 |
2301-1385 |
11,20 | |||||||||
2301-4214 |
2301-4215 |
2301-1686 |
2301-1386 |
11,50 | |||||||||
2301-4216 |
2301-4217 |
2301-1758 |
2301-1458 |
11,80 | |||||||||
2301-4218 |
2301-4219 |
2301-1689 |
2301-1389 |
12,00 |
2 |
170 |
199 |
70 |
101 | ||||
2301-4221 |
2301-4222 |
2301-1759 |
2301-1459 |
12,10 | |||||||||
2301-4223 |
2301-4224 |
2301-1760 |
2301-1460 |
12,20 | |||||||||
2301-4225 |
2301-4226 |
2301-1761 |
2301-1461 |
12,30 | |||||||||
2301-4227 |
2301-4228 |
2301-1762 |
2301-1462 |
12,40 | |||||||||
2301-4229 |
2301-4231 |
2301-1690 |
2301-1390 |
12,50 | |||||||||
2301-4232 |
2301-4233 |
2301-1763 |
2301-1463 |
12,60 | |||||||||
2301-4234 |
2301-4235 |
2301-1691 |
2301-1391 |
12,70 | |||||||||
2301-4236 |
2301-4237 |
2301-1764 |
2301-1464 |
12,80 | |||||||||
2301-4238 |
2301-4239 |
2301-1692 |
2301-1392 |
13,00 | |||||||||
2301-4241 |
2301-4242 |
2301-1765 |
2301-1465 |
13,10 | |||||||||
2301-4243 |
2301-4244 |
2301-1693 |
2301-1393 |
13,20 | |||||||||
2301-4245 |
2301-4246 |
2301-1766 |
2301-1466 |
13,30 |
206 |
108 | |||||||
2301-4247 |
2301-4248 |
2301-1694 |
2301-1394 |
13,50 | |||||||||
2301-4249 |
2301-4251 |
2301-1695 |
2301-1395 |
13,70 | |||||||||
2301-4252 |
2301-4253 |
2301-1767 |
2301-1467 |
13,80 | |||||||||
2301-4254 |
2301-4255 |
2301-1696 |
2301-1396 |
14,00 | |||||||||
2301-4256 |
2301-4257 |
2301-1697 |
2301-1397 |
14,25 |
175 |
212 |
75 |
114 | |||||
2301-4258 |
2301-4259 |
2301-1698 |
2301-1398 |
14,50 | |||||||||
2301-4261 |
2301-4262 |
2301-1768 |
2301-1468 |
14,75 |
г Э LL-9UZZIDOJ
мм
Сверла повышенной точности класса А |
Сверла нормальной точности классов В и В1 |
d |
Конус Морзе |
L |
/ | ||||||||
Укороченные |
Нормальные |
Укороченные |
Нормальные |
укороченная |
нормальная |
укороченная |
нормальная | ||||||
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость | ||||||
2301-4263 |
2301-4264 |
2301-1700 |
2301-1400 |
15,00 |
2 |
175 |
212 |
75 |
114 | ||||
2301-4265 |
2301-4266 |
2301-1701 |
2301-1401 |
15,25 |
180 |
218 |
80 |
120 | |||||
2301-4267 |
2301-4268 |
2301-1702 |
2301-1402 |
15,40 | |||||||||
2301-4269 |
2301-4271 |
2301-1703 |
2301-1403 |
15,50 | |||||||||
2301-4272 |
2301-4273 |
2301-1769 |
2301-1469 |
15,75 | |||||||||
2301-4274 |
2301-4275 |
2301-1704 |
2301-1404 |
16,00 | |||||||||
2301-4276 |
2301-4277 |
2301-1705 |
2301-1405 |
16,25 |
185 |
223 |
85 |
125 | |||||
2301-4278 |
2301-4279 |
2301-1706 |
2301-1406 |
16,50 | |||||||||
2301-4281 |
2301-4282 |
2301-1770 |
2301-1470 |
16,75 | |||||||||
2301-4283 |
2301-4284 |
2301-1707 |
2301-1407 |
17,00 | |||||||||
2301-4285 |
2301-4286 |
2301-1708 |
2301-1408 |
17,25 |
190 |
228 |
90 |
130 | |||||
2301-4287 |
2301-4288 |
2301-1709 |
2301-1409 |
17,40 | |||||||||
2301-4289 |
2301-4291 |
2301-1710 |
2301-1410 |
17,50 | |||||||||
2301-4292 |
2301-4293 |
2301-1771 |
2301-1471 |
17,75 | |||||||||
2301-4294 |
2301-4295 |
2301-1711 |
2301-1411 |
18,00 | |||||||||
2301-4296 |
2301-4297 |
2301-1712 |
2301-1412 |
18,25 |
3 |
195 |
256 |
95 |
135 | ||||
2301-4298 |
2301-4299 |
2301-1713 |
2301-1413 |
18,50 | |||||||||
2301-4301 |
2301-4302 |
2301-1714 |
2301-1414 |
18,75 | |||||||||
2301-4303 |
2301-4304 |
2301-1715 |
2301-1415 |
19,00 | |||||||||
2301-4305 |
2301-4306 |
2301-1716 |
2301-1416 |
19,25 |
220 |
261 |
100 |
140 | |||||
2301-4307 |
2301-4308 |
2301-1717 |
2301-1417 |
(19,40) | |||||||||
2301-4309 |
2301-4311 |
2301-1718 |
2301-1418 |
19,50 | |||||||||
2301-4312 |
2301-4313 |
2301-1772 |
2301-1472 |
19,75 | |||||||||
2301-4314 |
2301-4315 |
2301-1719 |
2301-1419 |
20,00 | |||||||||
2301-4316 |
2301-4317 |
2301-1773 |
2301-1473 |
20,25 |
225 |
266 |
105 |
145 | |||||
2301-4318 |
2301-4319 |
2301-1720 |
2301-1420 |
20,50 | |||||||||
2301-4321 |
2301-4322 |
2301-1721 |
2301-1421 |
20,75 | |||||||||
2301-4323 |
2301-4324 |
2301-1722 |
2301-1422 |
20,90 |
С. 3 ГОСТ 22736-77
7-2»
Сверла повышенной точности класса А |
Сверла нормальной точности классов В и В1 |
d |
Конус Морзе |
L |
/ | ||||||||
Укороченные |
Нормальные |
Укороченные |
Нормальные |
укороченная |
нормальная |
укороченная |
нормальная | ||||||
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость | ||||||
2301-4325 |
2301-4326 |
2301-1723 |
2301-1423 |
21,00 |
3 |
225 |
266 |
105 |
145 | ||||
2301-4327 |
2301-4328 |
2301-1724 |
2301-1424 |
21,25 |
230 |
271 |
110 |
150 | |||||
2301-4329 |
2301-4331 |
2301-1725 |
2301-1425 |
21,50 | |||||||||
2301-4332 |
2301-4333 |
2301-3207 |
2301-3208 |
21,75 | |||||||||
2301-4334 |
2301-4335 |
2301-1726 |
2301-1426 |
22,00 | |||||||||
2301-4336 |
2301-4337 |
2301-1774 |
2301-1474 |
22,25 | |||||||||
2301-4338 |
2301-4339 |
2301-1727 |
2301-1427 |
22,50 |
276 |
155 | |||||||
2301-4341 |
2301-4342 |
2301-1728 |
2301-1428 |
22,75 | |||||||||
2301-4343 |
2301-4344 |
2301-1729 |
2301-1429 |
23,00 | |||||||||
2301-4345 |
2301-4346 |
2301-1730 |
2301-1430 |
23,25 | |||||||||
2301-4347 |
2301-4348 |
2301-1731 |
2301-1431 |
23,50 | |||||||||
2301-4349 |
2301-4351 |
2301-1775 |
2301-1475 |
23,75 |
235 |
281 |
115 |
160 | |||||
2301-4352 |
2301-4353 |
2301-1732 |
2301-1432 |
(23,90) | |||||||||
2301-4354 |
2301-4355 |
2301-1733 |
2301-1433 |
24,00 | |||||||||
2301-4356 |
2301-4357 |
2301-1734 |
2301-1434 |
24,25 | |||||||||
2301-4358 |
2301-4359 |
2301-1735 |
2301-1435 |
24,50 | |||||||||
2301-4361 |
2301-4362 |
2301-1736 |
2301-1436 |
24,75 | |||||||||
2301-4363 |
2301-4364 |
2301-1737 |
2301-1437 |
25,00 | |||||||||
2301-4365 |
2301-4366 |
2301-1776 |
2301-1476 |
25,25 |
286 |
165 | |||||||
2301-4367 |
2301-4368 |
2301-1738 |
2301-1438 |
25,50 | |||||||||
2301-4369 |
2301-4371 |
2301-1777 |
2301-1477 |
25,75 | |||||||||
2301-4372 |
2301-4373 |
2301-1739 |
2301-1439 |
26,00 | |||||||||
2301-4374 |
2301-4375 |
2301-1740 |
2301-1440 |
26,25 | |||||||||
2301-4376 |
2301-4377 |
2301-1742 |
2301-1442 |
26,50 | |||||||||
2301-4378 |
2301-4379 |
2301-1778 |
2301-1478 |
26,75 |
240 |
291 |
120 |
170 | |||||
2301-4381 |
2301-4382 |
2301-1744 |
2301-1444 |
27,00 | |||||||||
2301-4383 |
2301-4384 |
2301-1745 |
2301-1445 |
27,25 |
4 |
270 |
319 | ||||||
2301-4385 |
2301-4386 |
2301-1746 |
2301-1446 |
27,50 |
ГОСТ 22736-77 С. 4
мм
Сверла повышенной точности класса А |
Сверла нормальной точности классов В и В1 |
d |
Конус Морзе |
L |
/ | ||||||||
Укороченные |
Нормальные |
Укороченные |
Нормальные |
укороченная |
нормальная |
укороченная |
нормальная | ||||||
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость |
Обозначе ние |
Приме няемость | ||||||
2301-4387 |
2301-4388 |
2301-1779 |
2301-1479 |
27,75 |
270 |
319 |
120 |
170 | |||||
2301-4389 |
2301-4391 |
2301-1748 |
2301-1448 |
28,00 | |||||||||
2301-4392 |
2301-4393 |
2301-1780 |
2301-1480 |
28,25 | |||||||||
2301-4394 |
2301-4395 |
2301-1749 |
2301-1449 |
28,50 | |||||||||
2301-4396 |
2301-4397 |
2301-1781 |
2301-1481 |
28,75 |
4 |
275 |
324 |
125 |
175 | ||||
2301-4398 |
2301-4399 |
2301-1750 |
2301-1450 |
29,00 | |||||||||
2301-4401 |
2301-4402 |
2301-1751 |
2301-1451 |
29,25 | |||||||||
2301-4403 |
2301-4404 |
2301-1753 |
2301-1453 |
29,50 | |||||||||
2301-4405 |
2301-4406 |
2301-1756 |
2301-1456 |
30,00 |
о
Пример условного обозначения сверла точного исполнения, нормальной длины, диаметром d = 12 мм:
Сверло 2301-3019 ГОСТ22736-77
Пример условного обозначения сверла нормальной точности, нормальной длины, диаметром 12 мм, класса точности В:
То же, класса точности В1:
Сверло 2301-1389 ГОСТ22736-77
Сверло 2301-1389-В1 ГОСТ22736-77
(Измененная редакция, Изм. № 1,2).
3. Размеры конусов Морзе — по ГОСТ 25557—82.
4. Технические требования — по ГОСТ 5756—81.
5. Сверла могут выполняться как с шейкой, так и без нее. Размеры шейки не регламентируются.
6. Конструктивные элементы и геометрические параметры режущей части сверл — по ГОСТ 22735—77.
С. 5 ГОСТ 22736-77
allgosts.ru
ГОСТ 12121-77 Сверла спиральные длинные с коническим хвостовиком. Основные размеры (с Изменениями N 1, 2)
ГОСТ 12121-77
Группа Г23
МКС 25.100.30
ОКП 39 1222
Дата введения 1979-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.10.77 N 2443
3. Стандарт полностью соответствует СТ СЭВ 6141-87
4. ВЗАМЕН ГОСТ 12121-77*
_______________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ 12121-66. – Примечание изготовителя базы данных.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято Постановлением Госстандарта от 22.07.82 N 2774
7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в июле 1982 г., октябре 1988 г. (ИУС 11-82, 1-89), Поправкой (ИУС 11-2001)
1. Настоящий стандарт распространяется на спиральные сверла с коническим хвостовиком диаметром от 5 до 50 мм, предназначенные для сверления через кондукторные втулки.
(Измененная редакция, Изм. N 2).
2. Основные размеры сверл должны соответствовать указанным на черт. и в таблице.
Чертеж. Основные размеры сверл
Размеры в мм
Сверла повышенной точности класса А1 | Сверла нормальной точности классов В1 и В | Конус Морзе | |||||
Обозначение | Применяемость | Обозначение | Применяемость | ||||
2301-3317 | 2301-3517 | 5,00 | 155 | 74 | 1 | ||
2301-3318 | 2301-3518 | 5,10 | |||||
2301-3319 | 2301-3519 | 5,20 | |||||
2301-3321 | 2301-3521 | 5,30 | |||||
2301-3322 | 2301-3522 | 5,40 | 161 | 80 | |||
2301-3323 | 2301-3523 | 5,50 | |||||
2301-3324 | 2301-3524 | 5,60 | |||||
2301-3325 | 2301-3525 | 5,70 | |||||
2301-3326 | 2301-3526 | 5,80 | |||||
2301-3327 | 2301-3527 | 5,90 | |||||
2301-3151 | 2301-3351 | 6,00 | |||||
2301-3152 | 2301-3352 | 6,10 | 167 | 86 | |||
2301-3153 | 2301-3353 | 6,20 | |||||
2301-3154 | 2301-3354 | 6,30 | |||||
2301-3155 | 2301-3355 | 6,40 | |||||
2301-3156 | 2301-3356 | 6,50 | |||||
2301-3157 | 2301-3357 | 6,60 | |||||
2301-3158 | 2301-3358 | 6,70 | |||||
2301-3159 | 2301-3359 | 6,80 | 174 | 93 | |||
2301-3161 | 2301-3361 | 6,90 | |||||
2301-3162 | 2301-3362 | 7,00 | |||||
2301-3163 | 2301-3363 | 7,10 | |||||
2301-3164 | 2301-3364 | 7,20 | |||||
2301-3165 | 2301-3365 | 7,30 | |||||
2301-3166 | 2301-3366 | 7.40 | |||||
2301-3167 | 2301-3367 | 7,50 | |||||
2301-3168 | 2301-3368 | 7,60 | 181 | 100 | |||
2301-3169 | 2301-3369 | 7,70 | |||||
2301-3171 | 2301-3371 | 7,80 | |||||
2301-3172 | 2301-3372 | 7,90 | |||||
2301-3173 | 2301-3373 | 8,00 | |||||
2301-3174 | 2301-3374 | 8,10 | |||||
2301-3175 | 2301-3375 | 8,20 | |||||
2301-3176 | 2301-3376 | 8,30 | |||||
2301-3177 | 2301-3377 | 8,40 | |||||
2301-3178 | 2301-3378 | 8,50 | |||||
2301-3179 | 2301-3379 | 8,60 | 188 | 107 | |||
2301-3181 | 2301-3381 | 8,70 | |||||
2301-3182 | 2301-3382 | 8,80 | |||||
2301-3183 | 2301-3383 | 8,90 | |||||
2301-3184 | 2301-3384 | 9,00 | |||||
2301-3185 | 2301-3385 | 9,10 | |||||
2301-3186 | 2301-3386 | 9,20 | |||||
2301-3187 | 2301-3387 | 9,30 | |||||
2301-3188 | 2301-3388 | 9,40 | |||||
2301-3189 | 2301-3389 | 9,50 | |||||
2301-3191 | 2301-3391 | 9,60 | 197 | 116 | |||
2301-3192 | 2301-3392 | 9,70 | |||||
2301-3193 | 2301-3393 | 9,80 | |||||
2301-3194 | 2301-3394 | 9,90 | |||||
2301-3195 | 2301-3395 | 10,00 | |||||
2301-3196 | 2301-3396 | 10,10 | |||||
2301-3197 | 2301-3397 | 10,20 | |||||
2301-3198 | 2301-3398 | 10,30 | |||||
2301-3199 | 2301-3399 | 10,40 | |||||
2301-3201 | 2301-3401 | 10,50 | |||||
2301-3202 | 2301-3402 | 10,60 | |||||
2301-3203 | 2301-3403 | 10,70 | 206 | 125 | |||
2301-3204 | 2301-3404 | 10,80 | |||||
2301-3205 | 2301-3405 | 10,90 | |||||
2301-3206 | 2301-3406 | 11,00 | |||||
2301-3207 | 2301-3407 | 11,10 | |||||
2301-3208 | 2301-3408 | 11,20 | |||||
2301-3209 | 2301-3409 | 11,30 | |||||
2301-3211 | 2301-3411 | 11,40 | |||||
2301-3212 | 2301-3412 | 11,50 | |||||
2301-3213 | 2301-3413 | 11,60 | |||||
2301-3214 | 2301-3414 | 11,70 | |||||
2301-3215 | 2301-3415 | 11,80 | |||||
2301-3216 | 3201-3416 | 11,90 | 215 | 134 | |||
2301-3217 | 2301-3417 | 12,00 | |||||
2301-3218 | 2301-3418 | 12,10 | |||||
2301-3219 | 2301-3419 | 12,20 | |||||
2301-3221 | 2301-3421 | 12,30 | |||||
2301-3222 | 2301-3422 | 12,40 | |||||
2301-3223 | 2301-3423 | 12,50 | |||||
2301-3224 | 2301-3424 | 12,60 | |||||
2301-3225 | 2301-3425 | 12,70 | |||||
2301-3226 | 2301-3426 | 12,80 | |||||
2301-3227 | 2301-3427 | 12,90 | |||||
2301-3228 | 2301-3428 | 13,00 | |||||
2301-3229 | 2301-3429 | 13,10 | |||||
2301-3231 | 2301-3431 | 13,20 | |||||
2301-3232 | 2301-3432 | 13,30 | 223 | 142 | |||
2301-3233 | 2301-3433 | 13,40 | |||||
2301-3234 | 2301-3434 | 13,50 | |||||
2301-3235 | 2301-3435 | 13,60 | |||||
2301-3236 | 2301-3436 | 13,70 | |||||
2301-3237 | 2301-3437 | 13,80 | |||||
2301-3238 | 2301-3438 | 13,90 | |||||
2301-3239 | 2301-3439 | 14,00 | |||||
2301-3241 | 2301-3441 | 14,25 | 245 | 147 | 2 | ||
2301-3242 | 2301-3442 | 14,50 | |||||
2301-3243 | 2301-3443 | 14,75 | |||||
2301-3244 | 2301-3444 | 15,00 | |||||
2301-3245 | 2301-3445 | 15,25 | 251 | 153 | |||
2301-3246 | 2301-3446 | (15,40) | |||||
2301-3247 | 2301-3447 | 15,50 | |||||
2301-3248 | 2301-3448 | 15,75 | |||||
2301-3249 | 2301-3449 | 16,00 | |||||
2301-3251 | 2301-3451 | 16,25 | 257 | 159 | |||
2301-3252 | 2301-3452 | 16,50 | |||||
2301-3253 | 2301-3453 | 16,75 | |||||
2301-3254 | 2301-3454 | 17,00 | |||||
2301-3255 | 2301-3455 | 17,25 | 263 | 165 | |||
2301-3256 | 2301-3456 | (17,40) | |||||
2301-3257 | 2301-3457 | (17,50) | |||||
2301-3258 | 2301-3458 | 17,75 | |||||
2301-3259 | 2301-3459 | 18,00 | |||||
2301-3261 | 2301-3461 | 18,25 | 269 | 171 | |||
2301-3262 | 2301-3462 | 18,50 |
docs.cntd.ru
