Содержание

Способы соединения электрических проводов | как правильно соединить, соединители

Для изготовления проводки в доме, при ремонте бытовой техники или автомобиля, а также во многих других случаях потребуется соединять электрические провода. Способов их соединения очень много. Важно использовать такие, которые обеспечат надежный контакт, от этого зависит не только качество работы или ремонта, но и безопасность. Плохое соединение чревато сбоями в работе устройства, нагревом, оплавлением изоляции и даже возгоранием. Виды и способы соединений описаны в Правилах устройства электроустановок, ПУЭ.

Как правильно соединять

Следует придерживаться основных правил:

  • места соединений электрических проводом должны оставаться доступными для осмотра, ремонта;
  • соединения не должны подвергаться механическим нагрузкам, натяжению;
  • соединения должны быть изолированы.

Прежде всего это относится к питающим силовым цепям, но в целом выполнение правил не помешает в любом случае, будь то электропитание или передача сигналов.

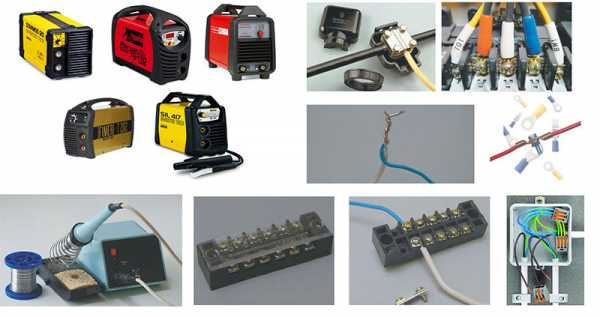

Способы соединения

Способы соединения электрических проводов подразделяются на разъёмные и неразъёмные. Так же они различаются компактностью, допустимыми токовыми нагрузками, предпочтением для сигналов и питания, пригодностью для больших нагрузок.

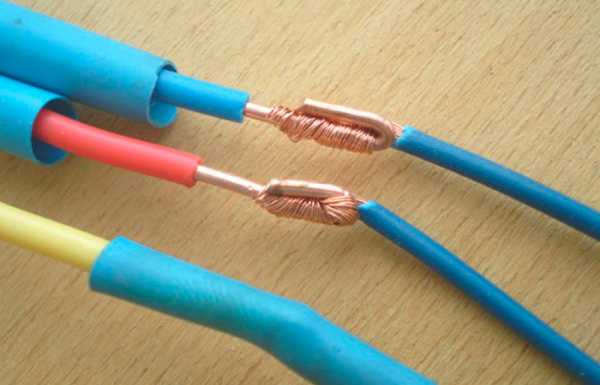

Скрутка

Популярный ранее способ, позволяет при отсутствии специальных соединителей для электрических проводов сращивать их в полевых условиях. На сегодняшний день способ считается ненадёжным и не рекомендуется для применения. Для улучшения свойств скрутки используют соединительный изолирующий зажим, сокращенно СИЗ. Внутри СИЗ имеется пружина, которая при накручивании на место соединения дополнительно поджимает жилы, улучшая контакт между ними. При этом сам зажим обеспечивает изоляцию.

Скрутку применяют как временное решение, хотя при отсутствии неблагоприятных факторов в виде влаги и больших токов, скрутки могут успешно работать годами. Особенно плохо скрутка работает при контакте меди с алюминием. Связано это с различием коэффициента теплового расширения и электрохимическими процессами при контакте двух металлов.

Достоинства:

  • простота выполнения;
  • дешевизна материалов;
  • возможность разъединения.

Недостатки:

  • ненадёжный контакт;
  • противопоказания к скручиванию медных проводов с алюминиевыми.

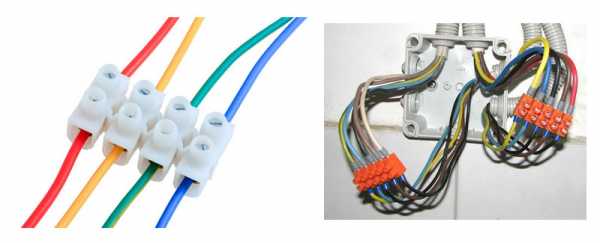

Винтовое соединение

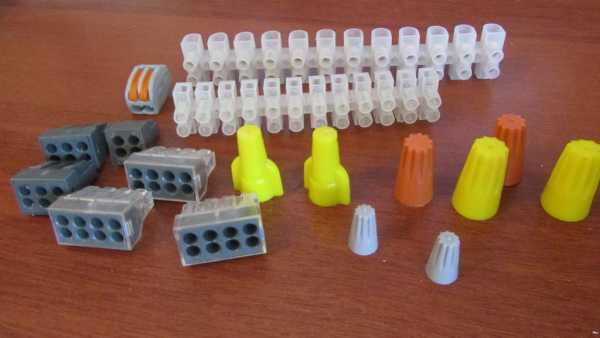

Сюда входят всевозможные винтовые клеммные соединители. Бывают трубчатые, пластинчатые. Те, в которых провод зажимается непосредственно винтом, через пресс-шайбу или зажимающий хомут. Разновидностью винтового соединения является винт с гайкой и шайбами. В зависимости от типоразмера винтовые соединители могут использоваться как силовых подключений на токи любой величины, так и для слаботочных сигнальных линий.

Достоинства:

  • высокое качество соединения;
  • не требуется дополнительная изоляция;
  • подходит для сращивания алюминия с медью;
  • подходят для больших и малых сечений проводов, высоких токовых нагрузок;
  • есть возможность разъединения.

Недостатки:

  • при непосредственном зажиме провода винтом возникает риск повреждения жилы;
  • затяжка винта со временем, за счёт текучести металла или под воздействием вибрации может ослабнуть.

Зажимное соединение

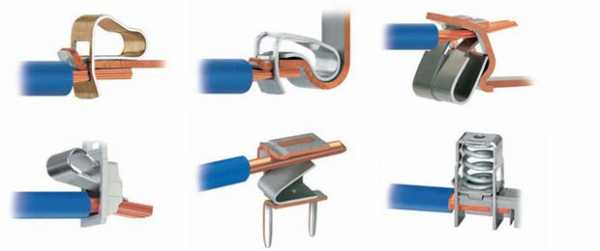

Клеммники и соединители такого типа используют подпружиненный контакт. При вставлении провода, контакт отгибается, обеспечивая постоянное усилие прижима за счёт пружины. Такой тип соединителей называют самозажимным. Ввиду ограничений по прижимному усилию, используются для максимальных сечений около 2.5 мм2 , для токов не более 20А и сигнальных линий.

Достоинства:

  • высокое качество соединения;
  • не требуется дополнительная изоляция;
  • подходит для сращивания алюминия с медью;
  • контакт не ослабевает со временем;
  • хорошо подходит для сигнальных и слаботочных цепей;
  • есть возможность разъединения, хотя встречаются и одноразовые соединители.

Недостатки:

  • не подходят для больших сечений жил и высоких токовых нагрузок;
  • плохо подходят для многожильных проводов, требуется оконцовка.

С помощью гильз

Производится путём вставления проводников в гильзу с последующей опрессовкой ручным или механическим/гидравлическим прессом. Существуют специальные алюмомедные гильзы для соединения разнородных металлов.

Достоинства:

  • высокое качество соединения;
  • низкое переходное сопротивление;
  • контакт не ослабевает со временем;
  • применимо для больших и малых сечений;
  • применение специальных гильз позволяет сращивать медь и алюминий.

Недостатки:

  • требуется изоляция;
  • требуется специальное оборудование для опрессовки;
  • соединение неразъёмное.

Пайка

Очень надежный способ соединения. Производится оловянно-свинцовыми припоями с применением флюсов. Обеспечивает отличный контакт и малое переходное сопротивление. Сначала производится скрутка, а затем пайка. При этом место спайки получается очень компактным, в сравнении с клеммными соединителями, его удобно изолировать с помощью термоусадочной трубки.

Достоинства:

  • высокое качество соединения;
  • малое переходное сопротивление;
  • компактность;
  • идеально подходит для сигнальных и слаботочных цепей;
  • защита места спайки от коррозии;
  • применение специальных флюсов позволяет спаивать медь с алюминием.

Недостатки:

  • требуется изоляция;
  • высокая трудоёмкость процесса;
  • соединение неразъёмное.

Сварка

Самый надежный, но трудоёмкий способ, требующий специального оборудования. Обеспечивает максимально возможное качество контакта при минимально возможном переходном сопротивлении. Соединение электрических проводов с помощью сварки по сути ничем не отличается от цельного проводника. При этом, сварить разнородные металлы не получится.

Достоинства:

  • высокое качество, надёжность соединения;
  • минимальное переходное сопротивление;
  • идеально подходит для сигнальных и слаботочных цепей;

Недостатки:

  • требуется изоляция;
  • высокая трудоёмкость процесса;
  • требуется наличие специального оборудования;
  • невозможно сварить медь с алюминием;
  • соединение неразъёмное.

Соединение меди и алюминия

Отдельно нужно сказать о сращивании меди с алюминием. Без крайней необходимости комбинировать их при изготовлении проводки не рекомендуется. Соединение возможно несколькими описанными выше способами. В любом случае следует исключить прямой контакт этих металлов. Если это неизбежно, то можно покрыть медь слоем олова — залудить. Ещё один вариант — зажать жилы винтом с гайкой через разделительную шайбу, как на картинке.

Различная деформационная способность, текучесть, коэффициент теплового расширения делают крайне нежелательной скрутку меди с алюминием. При протекании тока свыше 2-3А такая скрутка очень быстро теряет контакт, начинает греться, возникает риск возгорания.

Несмотря на то, что алюминий считается непригодным для пайки, существуют флюсы, позволяющие его паять. Пайку можно применить для небольших сечений 1,5-2,5 мм2, малых токовых нагрузок. Таким же образом можно паять алюминий с медью.

Основные способы соединения кабелей: видео

Читайте также:

electroadvice.ru

Способы соединения проводов, технические требования

Контактные соединения проводников являются очень важным элементом электрической цепи, поэтому при выполнении электромонтажных работ нужно всегда помнить, что надежность любой электрической системы в значительной степени определяется качеством выполнения электрических соединений.

Ко всем контактным соединениям предъявляются определенные технические требования. Но в первую очередь эти соединения должны обладать устойчивостью к механическим факторам, быть надежными и безопасными.

При малой площади соприкосновения в зоне контакта может возникать довольно значительное сопротивление для прохождения тока. Сопротивление в месте перехода тока из одной контактной поверхности в другую называется переходным контактным сопротивлением, которое всегда больше, чем сопротивление сплошного проводника таких же размеров и формы. В процессе эксплуатации свойства контактного соединения под действием разнообразных факторов внешнего и внутреннего характера могут настолько ухудшиться, что увеличение его переходного сопротивления может вызвать перегрев проводов и создать аварийную ситуацию. Переходное контактное сопротивление в значительной степени зависит от температуры, при повышении которой (в результате прохождения тока) происходит увеличение переходного сопротивления контакта. Нагрев контакта приобретает особое значение и в связи с его влиянием на процесс окисления контактных поверхностей. При этом окисление поверхности контакта идет тем интенсивнее, чем выше температура контакта. Появление оксидной пленки, в свою очередь, вызывает очень сильное увеличение переходного сопротивления.

Контактное соединение — это элемент электрической цепи, где осуществляется электрическое и механическое соединение двух или нескольких отдельных проводников. В месте соприкосновения проводников образуется электрический контакт — токопроводящее соединение, через которое ток протекает из одной части в другую.

Простое наложение или легкое скручивание контактных поверхностей соединяемых проводников не обеспечивает хорошего контакта, так как из-за микронеровностей действительное соприкосновение происходит не по всей поверхности проводников, а только в немногих точках, что приводит к значительному увеличению переходного сопротивления.

В месте соприкосновения двух проводников всегда возникает переходное сопротивление электрического контакта, величина которого зависит от физических свойств соприкасающихся материалов, их состояния, силы сжатия в месте контакта, температуры и фактической площади соприкосновения.

С точки зрения надежности электрического контакта алюминиевый провод не выдерживает конкуренции с медным. Предварительно очищенная поверхность алюминия после нескольких секунд пребывания на воздухе покрывается тонкой твердой и тугоплавкой окисной пленкой, обладающей высоким электрическим сопротивлением, что приводит к повышенному переходному сопротивлению и сильному нагреву зоны контакта, в результате чего еще больше увеличивается электрическое сопротивление. Еще одной особенностью алюминия является его низкий предел текучести. Сильно затянутое соединение алюминиевых проводов с течением времени ослабевает, что приводит к снижению надежности контакта. Кроме того, алюминий обладает худшей проводимостью. Именно поэтому применение в бытовых электрических системах алюминиевых проводов не только неудобно, но и опасно.

Медь окисляется на воздухе при обычных температурах жилых помещений (около 20 °С). Образующаяся при этом окисная пленка не обладает большой прочностью и легко разрушается при сжатии. Особенно интенсивное окисление меди начинается при температурах выше 70 °С. Оксидная пленка на медной поверхности сама по себе обладает незначительным сопротивлением и мало влияет на величину переходного сопротивления.

Состояние контактных поверхностей оказывает решающее влияние на рост переходного сопротивления контакта. Для получения устойчивого и долговечного контактного соединения должна быть выполнена качественная зачистка и обработка поверхности соединяемых проводников. Изоляцию с жил снимают на нужную длину специализированным инструментом или ножом. Затем оголенные части жил зачищают наждачной шкуркой и обрабатывают ацетоном или уайт-спиритом. Длина разделки зависит от особенностей конкретного способа соединения, ответвления или оконцевания.

Переходное контактное сопротивление в значительной степени уменьшается при увеличении силы сжатия двух проводников, так как от нее зависит действительная площадь соприкосновения. Таким образом, для уменьшения переходного сопротивления в соединении двух проводников необходимо обеспечить достаточное их сжатие, но без разрушающих пластических деформаций.

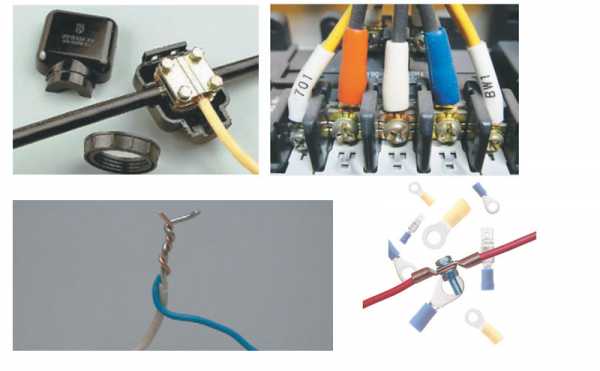

Существует несколько способов монтажа электрического соединения. Наиболее качественным из них всегда будет то, которое обеспечивает в конкретных условиях наиболее низкое значение переходного контактного сопротивления как можно более длительное время.

Согласно «Правилам устройства электроустановок» (п. 2.1.21), соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи сварки, пайки, опрессовки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями. В таких соединениях всегда можно добиться стабильно низкого переходного контактного сопротивления. При этом необходимо соединять провода с соблюдением технологии и с использованием соответствующих материалов и инструментов.

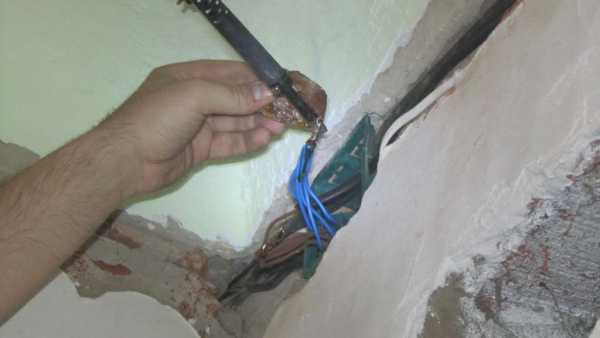

Соединение проводов в распределительной коробке — это важная и ответственная операция. Она может выполняться различными способами: при помощи клеммников, методом пайки и сварки, опрессовкой, а зачастую обычной скруткой. У всех этих способов есть определенные преимущества и недостатки. Выбрать способ соединения необходимо перед началом монтажа, так как это предполагает и подбор соответствующих материалов, инструментов и оборудования.

При соединении проводов следует соблюдать одинаковую цветность нулевых, фазных и заземляющих проводов. Обычно фазный провод — коричневый или красный, нулевой рабочий — голубой, провод защитного заземления — желто-зеленый.

Очень часто электрикам приходится подключать провод к уже существующей линии. Иными словами, необходимо создать ответвление проводов. Такие соединения выполняются с помощью специальных ответвительных сжимов, клеммных колодок и прокалывающих зажимов.

При непосредственном соединении медных и алюминиевых проводов медь с алюминием образуют гальваническую пару, и в месте контакта возникает электрохимический процесс, в результате которого алюминий разруишется. Поэтому для соединения медных и алюминиевых проводов нужно использовать специальные клеммные или болтовые соединения.

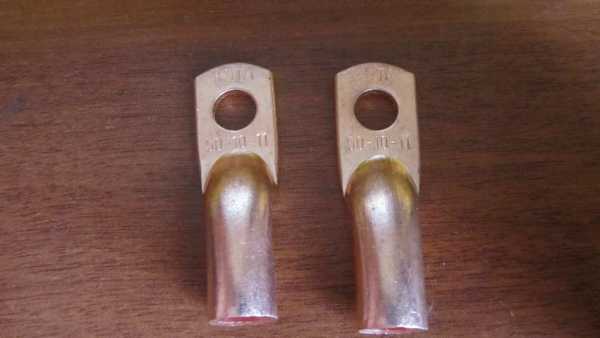

Провода, подключаемые к различным устройствам, часто нуждаются в специальных наконечниках, которые способствуют обеспечению надежного контакта и снижению переходного сопротивления. Такие наконечники могут крепиться к проводу пайкой или опрессовкой.

Наконечники бывают самых различных видов. Например, для медных многопроволочных жил выпускаются наконечники из цельнотянутой медной трубы, сплющенной и просверленной под болт с одной стороны.

Сварка

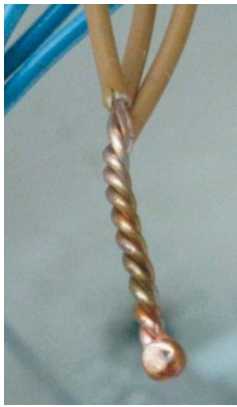

Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах

Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.

Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (0,5—1мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.

В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.

В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.

Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.

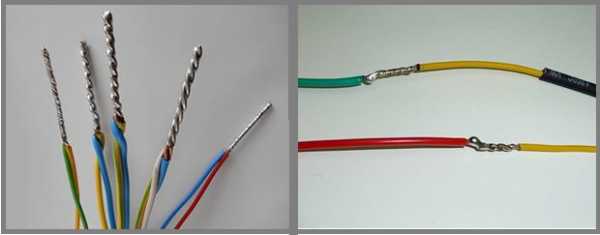

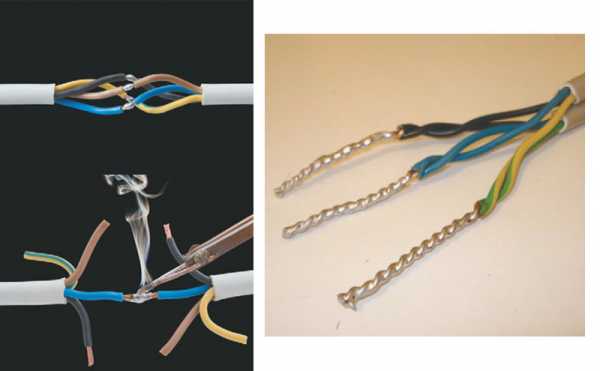

Пайка

Пайка представляет собой способ соединения металлов с помощью другого, более легкоплавкого металла. По сравнению со сваркой пайка является более простой и доступной. Она не требует дорогостоящего оборудования, менее пожароопасна, а навыки для выполнения хорошего качества пайки потребуются более скромные, чем при осуществлении сварного соединения. Следует отметить, что поверхность металла на воздухе обычно быстро покрывается оксидной пленкой, поэтому ее перед пайкой требуется зачистить. Но зачищенная поверхность вновь может быстро окислиться. Во избежание этого на обработанные места наносят химические вещества — флюсы, повышающие текучесть расплавленного припоя. Благодаря этому пайка получается прочнее.

Пайка также является лучшим способом оконцевания медных многопроволочных жил в кольцо — пропаянное кольцо равномерно покрывается припоем. При этом все проволоки должны полностью входить в монолитную часть кольца, а его диаметр должен соответствовать диаметру винтового зажима.

Процесс пайки проводов и жил кабелей заключается в покрытии разогретых концов соединяемых жил расплавленным оловянисто-свинцовым припоем, который обеспечивает после затвердения механическую прочность и высокую электропроводность неразъемного соединения. Пайка должна быть гладкой, без пор, загрязнений, наплывов, острых выпуклостей припоя, инородных вкраплений.

Для пайки медных жил малых сечений используют трубки припоя, заполненные канифолью, или раствор канифоли в спирте, который перед пайкой наносят на место соединения.

Для создания качественного пропаянного контактного соединения жилы проводов (кабелей) необходимо тщательно облудить, а затем скрутить и обжать. От правильной скрутки в значительной степени зависит качество пропаянного контакта.

После пайки контактное соединение защищается несколькими слоями изоляционной ленты или термоусадочной трубкой. Вместо изоляционной ленты пропаянное контактное соединение можно защитить изоляционным колпачком (СИЗ). Перед этим желательно готовое соединение покрыть влагостойким лаком.

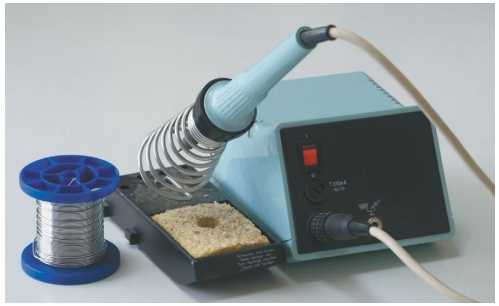

Нагрев деталей и припоя производится специальным инструментом, который называется паяльником. Обязательным условием создания надежного соединения способом пайки является одинаковая температура спаиваемых поверхностей. Большое значение для качества пайки имеет соотношение температуры жала паяльника и температуры плавления. Естественно, что добиться этого можно только при помощи правильно подобранного инструмента.

Паяльники различаются по конструкции и мощности. Для выполнения бытовых электромонтажных работ вполне достаточно обычного электрического стержневого паяльника мощностью 20—40 Вт. Желательно, чтобы он был оснащен регулятором температуры (с термодатчиком) или хотя бы регулятором мощности.

Опытные электромонтажники часто используют для пайки оригинальный способ. В рабочем стержне мощного паяльника (не менее 100 Вт) высверливается отверстие диаметром 6—7 мм и глубиной 25—30 мм и заполняется припоем. В разогретом состоянии такой паяльник представляет собой небольшую лудильную ванночку, которая позволяет быстро и качественно пропаять несколько многожильных соединений. Перед пайкой в ванночку бросается небольшое количество канифоли, которая препятствует появлению оксидной пленки на поверхности проводника. Дальнейший процесс пайки заключается в опускании скрученного соединения в такую импровизированную ванночку.

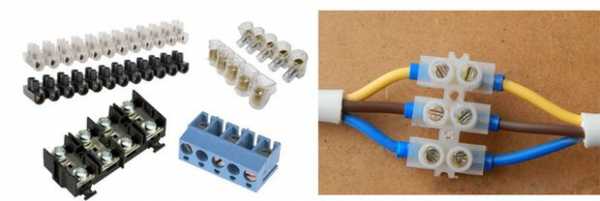

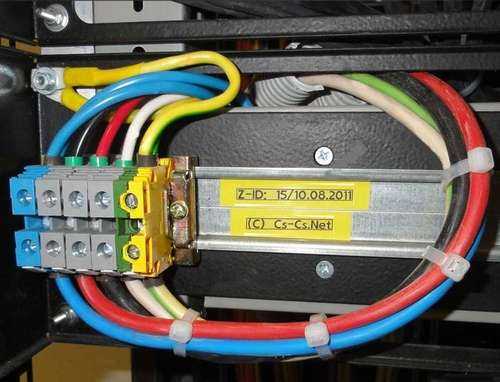

Винтовые клеммники

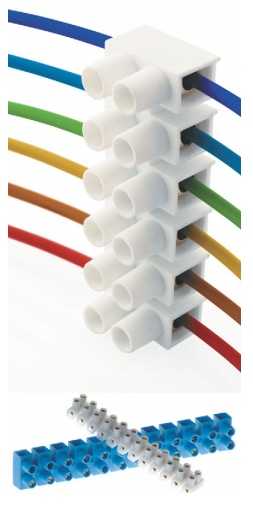

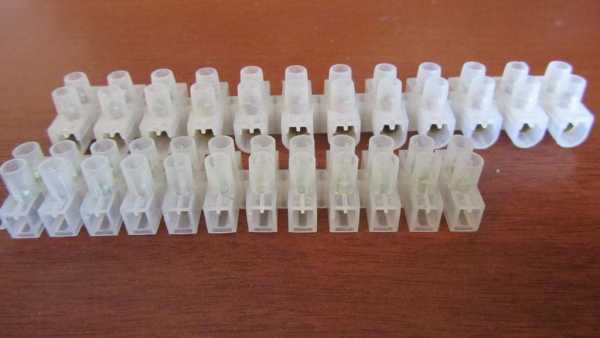

Одним из распространенных способов создания контакта является использование винтовых клеммников. В них надежный контакт обеспечивается за счет затяжки винта или болта. При этом к каждому винту или болту рекомендуется присоединять не более двух проводников. При использовании в таких соединениях многопроволочных жил концы проводов требуют предварительного облужения или применения специальных наконечников. Преимуществом таких соединений являются их надежность и разборность.

По назначению клеммники могут быть проходными и соединительными.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Они обычно применяются для коммутации проводов в распределительных коробках и распределительных щитах.

Проходные клеммники используются, как правило, для подключения к сети различных приборов (люстр, светильников и т. д.), а также при сращивании проводов.

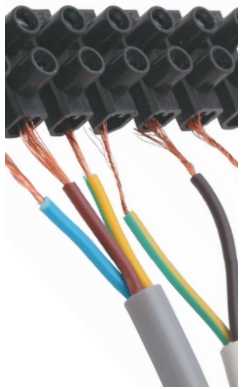

При соединении при помощи винтовых клеммников проводов с многопроволочными жилами их концы нуждаются в предварительной пропайке или опрессовке специальными наконечниками.

При работе с проводами из алюминия использование винтовых клеммников не рекомендуется, так как алюминиевые жилы при их затяжке винтами склонны к пластической деформации, что приводит к снижению надежности соединения.

Самозажимные клеммники

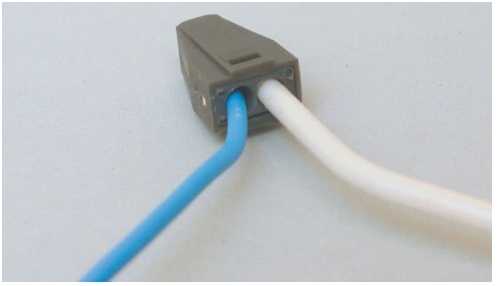

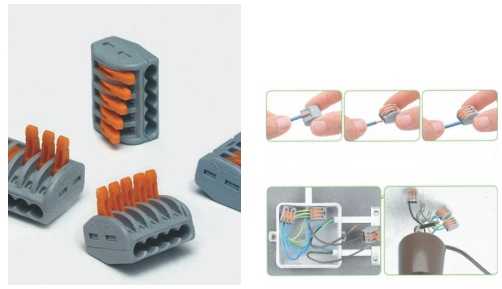

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

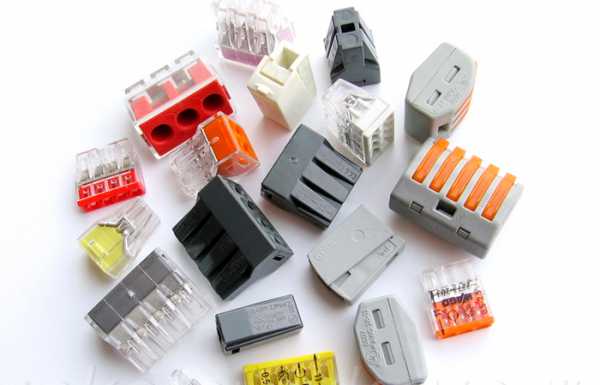

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

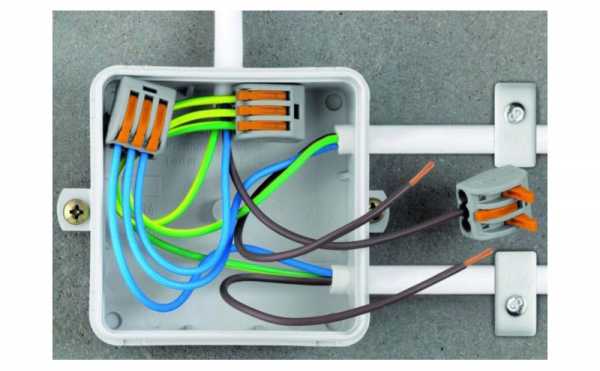

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

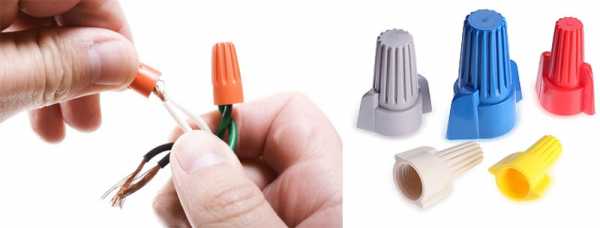

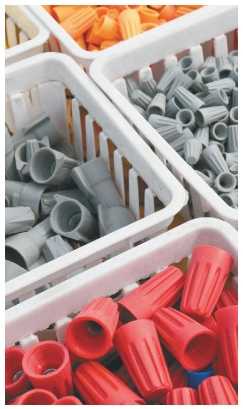

Соединительные изолирующие зажимы

Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок. После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

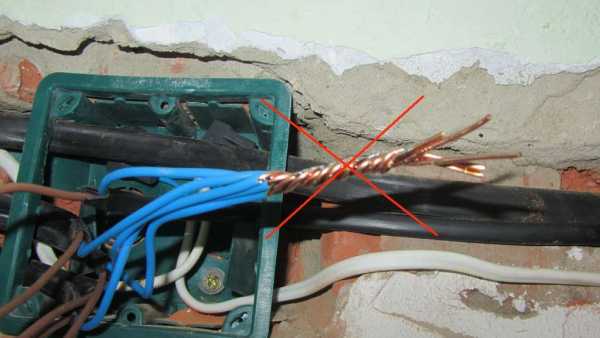

Скрутки

Скрутка оголенных проводов как способ соединения в «Правилах устройства электроустановок» (ПУЭ) не включена. Но несмотря на это многие опытные электромонтажники рассматривают правильно выполненную скрутку как вполне надежное и качественное соединение, утверждая, что переходное сопротивление в нем практически не отличается от сопротивления в целом проводнике. Как бы то ни было, хорошую скрутку можно считать одним из этапов соединения проводов пайкой, сваркой или колпачками СИЗ. Поэтому качественно выполненная скрутка является залогом надежности всей электрической проводки.

Если провода соединены по принципу «как получилось», в месте их контакта может возникнуть большое переходное сопротивление со всеми отрицательными последствиями.

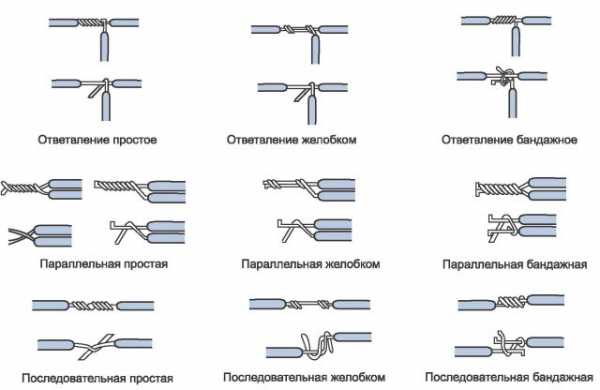

В зависимости от типа соединения скрутка может выполняться несколькими способами, которые при небольшом переходном сопротивлении способны обеспечить вполне надежное соединение.

Вначале аккуратно удаляется изоляция без повреждения жилы провода. Оголенные на длину не менее 3—4 см участки жил обрабатываются ацетоном или уайт-спиритом, зачищаются наждачной бумагой до металлического блеска и плотно скручиваются пассатижами.

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и опрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

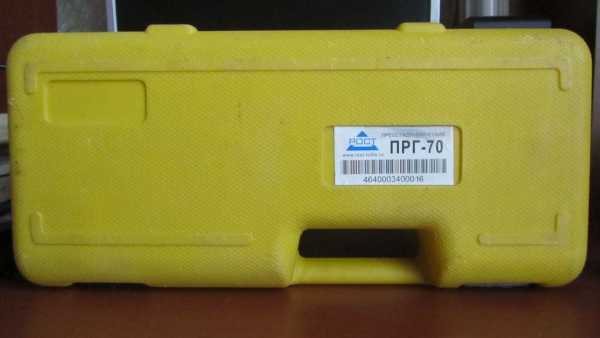

Для опрессовки чаще всего применяются ручные пресс-клещи.

В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.

В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

Смотрите также:

Посмотрите видео

Сварка, Клеммники WAGO

profstroy.net

обзор методов и их особенности

Электропроводка может соединяться разными способами. Но при этом главное все делать правильно. Ошибки могут привести к серьезным последствиям, от короткого замыкания до пожара. Поэтому сегодня поговорим про способы соединения проводов. Узнаем, что для этого понадобится и как это можно сделать. Но для начала ознакомимся со всеми возможными методами, а потом рассмотрим их использование.

Правильное сцепление проводов

На сегодняшний день известно несколько способов, с помощью которых можно осуществить связь проводки самостоятельно:

  • опрессовка
  • скрутка
  • соединение винтами
  • пайка
  • сварка
  • соединение болтами
  • с использованием самозажимных клемм

Рассмотрим каждый из приведенных способов более подробно. Это позволит понять, какой из них наиболее актуален в каждом отдельно взятом случае. Начнем с опрессовки.

Метод с использованием опрессовки

Чтобы воспользоваться данным методом соединения понадобятся специальные инструменты, а именно — пресс-клещи.



Опрессовка проводится посредством обжима соединительной гильзы, которая спрессовывает жилы, надежно соединяя их. Такой способ позволяет получить более надежное сцепление. Соединительная гильза представляет собой трубку из алюминия или меди. Она подбирается по диаметру кабеля и в зависимости от того, из какого материала он сделан.

Материал и размер соединительной гильзы выбирается в зависимости от вида кабеля

Два провода просовываются в разные концы такой трубки и обжимаются пресс-клещами. Не рекомендуется использовать для этих целей другие инструменты, в противном случае контакт будет не надежным и не долговечным.

Перед началом работ с провода обязательно надо снять изоляционный слой, не более длины гильзы. Для этого рекомендуется использовать монтажный нож или другие инструменты, предназначенные для этих целей. По окончанию работ соединение дополнительно изолируется. Если соединяются крупные кабеля, то вместо специальных клещей используется гидравлический пресс. Но это больше применимо для производства, чем для частных нужд.

Гидравлический пресс со сменными матрицами для опрессовки кабелей

Метод с использованием скрутки

Соединение посредством скрутки – самый простой и распространённый метод. Такое сцепление жил используется повсеместно. Конечно, этот метод далеко не самый лучший, его нельзя назвать идеальным или безопасным, так как в процессе эксплуатации электропроводки она меняет свою температуру, а жилы расширяются. Как следствие — появляются зазоры в скрутке, что приводит к увеличению сопротивления. Появляется окисление и перегрев контактов, что не приводит ни к чему хорошему. Поэтому не рекомендуется применять этот метод для серьезной проводки. Если делается полная электропроводка в новом доме, то лучше использовать другие способы соединения проводов.

Различные способы скрутки кабелей

Сам по себе метод довольно прост: концы 2-х проводов соединяются, и затем скручиваются. Это можно сделать руками, или применив плоскогубцы, которые позволят добиться более сильного сцепления. Но даже в этом случае без пайки и использования клейм такая связь не продержится долго. Со временем жилы разойдутся. Поэтому методика чаще всего применяется как временная либо как предварительная процедура, например, перед пайкой.

Метод пайки

В данном случае не потребуется сварочное оборудование или другой специализированный аппарат, вполне хватит обычного паяльника, который есть у каждого человека, занимающегося электрикой. Соединение жил осуществляется расплавленным припоем. В результате появляется качественное и долговечное соединение. Для работы нужно подготовить следующий набор:

  • канифоль или флюс
  • припой из олова и свинца
  • паяльник
  • наждачную бумагу

Понадобится и кисточка, чтобы удобно наносить на жилы канифоль.

Первым делом необходимо избавиться от изоляции и зачистить наждачной бумагой жилы до естественного блеска. Кисточкой на провод наносится флюс, предварительно контакты соединяются между собой посредством скрутки. Затем на жало паяльника наносится припой и переносится на скрутку, чтобы он затекал в неё и соединял жилы между собой. В конце, когда припой остынет и затвердеет, с помощью спирта обрабатывается место пайки и делается дополнительная изоляция. Такой метод применим для кабелей из меди или алюминия, но используется и для других видов проводов. Для радиолюбителей это самый распространённый вариант.

Спаянная скрутка является одним из самых надежных и долговечных способов соединения

Метод с использованием сварки

Кабеля, соединённые посредством сварки, имеют одно из самых прочных соединений. Их концы разогреваются угольным электродом и соединяются между собой. Таким образом, на контакте получается точечное соединение. Но для использования такого метода надо иметь сварочный аппарат, который есть далеко не у каждого. Поэтому такое соединение сделать своими руками довольно сложно. К тому же необходимо иметь навыки сварки.



Для такой работы необходимо иметь:
  • сварочный аппарат
  • флюс
  • угольный электрод

Понадобятся и средства индивидуальной защиты – кожаные перчатки, сварочная маска или очки. В общем, это затратный, трудоемкий и довольно сложный процесс. Поэтому лучше воспользоваться более простыми методами, с помощью которых можно сделать соединение электрических проводов своими руками.

Соединение с помощью винтов

Винтовое соединение может быть использовано для электрических проводов разных  типов и материалов, таких как алюминий или медь. Метод позволяет надежно соединить контакты между собой. Но у него есть и минус: необходимо регулярно подкручивать винты, так как со временем они ослабевают.

Если провода многожильные, то предварительно рекомендуется сделать их опрессовку по методу, описанному выше. А также неплохо будет залудить все концы. В некоторых моделях винтовых клемм используются специальные шайбы, которые не дают жилам выдавливается из зажима. Это позволяет сохранить надежность соединения гораздо дольше, чем при использовании обычных винтов.

Метод болтового соединения

Данный метод также позволяет соединять между собой различные провода, изготовленные из разных материалов. В момент соединения между двумя контактами прокладывается стальная шайба. В результате получается надежное соединение, ничуть не уступающее предыдущему методу. Но, в отличие от винтового, данное соединение получается большим, а потому не используется для размещения в распаечной коробке. К тому же данный способ требует дополнительного массивного изолирования.

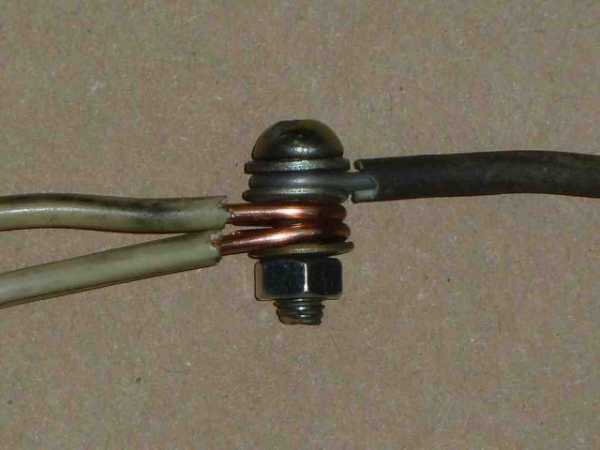

Схема болтового соединения

Единственное преимущества данного способа в том, что его очень легко использовать в домашних условиях. Но он неприменим в труднодоступных местах из-за своих размеров.

Метод с использованием самозажимных клемм

Данный способ используется сегодня достаточно часто для любых типов электрических проводов. Такое соединение легко сделать своими руками, а главное — быстро и без использования специальных инструментов. В данном случае всё, что необходимо, — это специальные клеммники с самозажимным механизмом. Преимуществом таких клеммников является то, что они нередко комплектуются контактной пастой, которая предотвращает окисление контактов.

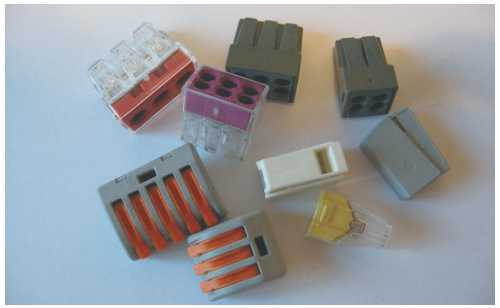

Пример использования одного из видов зажимных клеммников

Провод вставляется в такой клеммник с небольшим усилием и автоматически зажимается специальным механизмом. Найти их можно в любом магазине электрики.

Подведем итоги

Практически любой из приведенных методов соединения можно осуществить самостоятельно даже без особых познаний в электрике. Каждый из методов имеет свои преимущества и недостатки, но гарантированно позволяет сделать прочную и долговечную связь. Поэтому выбор способа соединения всегда остается за вами. Главное, чтобы вся работа была выполнена правильно. Если уверенности в своих силах нет, то лучше пригласить специалиста. Только опытный профессионал сможет сделать всё максимально быстро и качественно.



Загрузка...

4459

Понравилась статья? Поделитесь:

Советуем к прочтению

voltland.ru

Способы соединения проводов. Скрутка, пайка, сварка, опрессовка проводов и другие методы соединения.

Способы соединения проводов

Контактные соединения проводников являются очень важным элементом электрической цепи, поэтому при выполнении электромонтажных работ нужно всегда помнить, что надежность любой электрической системы в значительной степени определяется качеством выполнения электрических соединений.

Ко всем контактным соединениям предъявляются определенные технические требования. Но в первую очередь эти соединения должны обладать устойчивостью к механическим факторам, быть надежными и безопасными.

При малой площади соприкосновения в зоне контакта может возникать довольно значительное сопротивление для прохождения тока. Сопротивление в месте перехода тока из одной контактной поверхности в другую называется переходным контактным сопротивлением, которое всегда больше, чем сопротивление сплошного проводника таких же размеров и формы. В процессе эксплуатации свойства контактного соединения под действием разнообразных факторов внешнего и внутреннего характера могут настолько ухудшиться, что увеличение его переходного сопротивления может вызвать перегрев проводов и создать аварийную ситуацию. Переходное контактное сопротивление в значительной степени зависит от температуры, при повышении которой (в результате прохождения тока) происходит увеличение переходного сопротивления контакта. Нагрев контакта приобретает особое значение и в связи с его влиянием на процесс окисления контактных поверхностей. При этом окисление поверхности контакта идет тем интенсивнее, чем выше температура контакта. Появление оксидной пленки, в свою очередь, вызывает очень сильное увеличение переходного сопротивления.


Контактное соединение — это элемент электрической цепи, где осуществляется электрическое и механическое соединение двух или нескольких отдельных проводников. В месте соприкосновения проводников образуется электрический контакт — токопроводящее соединение, через которое ток протекает из одной части в другую.

Простое наложение или легкое скручивание контактных поверхностей соединяемых проводников не обеспечивает хорошего контакта, так как из-за микронеровностей действительное соприкосновение происходит не по всей поверхности проводников, а только в немногих точках, что приводит к значительному увеличению переходного сопротивления.

В месте соприкосновения двух проводников всегда возникает переходное сопротивление электрического контакта, величина которого зависит от физических свойств соприкасающихся материалов, их состояния, силы сжатия в месте контакта, температуры и фактической площади соприкосновения.

С точки зрения надежности электрического контакта алюминиевый провод не выдерживает конкуренции с медным. Предварительно очищенная поверхность алюминия после нескольких секунд пребывания на воздухе покрывается тонкой твердой и тугоплавкой окисной пленкой, обладающей высоким электрическим сопротивлением, что приводит к повышенному переходному сопротивлению и сильному нагреву зоны контакта, в результате чего еще больше увеличивается электрическое сопротивление. Еще одной особенностью алюминия является его низкий предел текучести. Сильно затянутое соединение алюминиевых проводов с течением времени ослабевает, что приводит к снижению надежности контакта. Кроме того, алюминий обладает худшей проводимостью. Именно поэтому применение в бытовых электрических системах алюминиевых проводов не только неудобно, но и опасно.

Медь окисляется на воздухе при обычных температурах жилых помещений (около 20 °С). Образующаяся при этом окисная пленка не обладает большой прочностью и легко разрушается при сжатии. Особенно интенсивное окисление меди начинается при температурах выше 70 °С. Оксидная пленка на медной поверхности сама по себе обладает незначительным сопротивлением и мало влияет на величину переходного сопротивления.

Состояние контактных поверхностей оказывает решающее влияние на рост переходного сопротивления контакта. Для получения устойчивого и долговечного контактного соединения должна быть выполнена качественная зачистка и обработка поверхности соединяемых проводников. Изоляцию с жил снимают на нужную длину специализированным инструментом или ножом. Затем оголенные части жил зачищают наждачной шкуркой и обрабатывают ацетоном или уайт-спиритом. Длина разделки зависит от особенностей конкретного способа соединения, ответвления или оконцевания.



Переходное контактное сопротивление в значительной степени уменьшается при увеличении силы сжатия двух проводников, так как от нее зависит действительная площадь соприкосновения. Таким образом, для уменьшения переходного сопротивления в соединении двух проводников необходимо обеспечить достаточное их сжатие, но без разрушающих пластических деформаций.



Существует несколько способов монтажа электрического соединения. Наиболее качественным из них всегда будет то, которое обеспечивает в конкретных условиях наиболее низкое значение переходного контактного сопротивления как можно более длительное время.

Согласно «Правилам устройства электроустановок» (п. 2.1.21), соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи сварки, пайки, опрессовки или сжимов (винтовых, болтовых и т. и.) в соответствии с действующими инструкциями. В таких соединениях всегда можно добиться стабильно низкого переходного контактного сопротивления. При этом необходимо соединять провода с соблюдением технологии и с использованием соответствующих материалов и инструментов.



Соединение проводов в распределительной коробке — это важная и ответственная операция. Она может выполняться различными способами: при помощи клеммников, методом пайки и сварки, опрессовкой, а зачастую обычной скруткой. У всех этих способов есть определенные преимущества и недостатки. Выбрать способ соединения необходимо перед началом монтажа, так как это предполагает и подбор соответствующих материалов, инструментов и оборудования.

При соединении проводов следует соблюдать одинаковую цветность нулевых, фазных и заземляющих проводов. Обычно фазный провод — коричневый или красный, нулевой рабочий — голубой, провод защитного заземления — желто-зеленый.

Очень часто электрикам приходится подключать провод к уже существующей линии. Иными словами, необходимо создать ответвление проводов. Такие соединения выполняются с помощью специальных ответвительных сжимов, клеммных колодок и прокалывающих зажимов.

При непосредственном соединении медных и алюминиевых проводов медь с алюминием образуют гальваническую пару, и в месте контакта возникает электрохимический процесс, в результате которого алюминий разрушается. Поэтому для соединения медных и алюминиевых проводов нужно использовать специальные клеммные или болтовые соединения.

Провода, подключаемые к различным устройствам, часто нуждаются в специальных наконечниках, которые способствуют обеспечению надежного контакта и снижению переходного сопротивления. Такие наконечники могут крепиться к проводу пайкой или опрессовкой.



Наконечники бывают самых различных видов. Например, для медных многопроволочных жил выпускаются наконечники из цельнотянутой медной трубы, сплющенной и просверленной под болт с одной стороны.




Сварка. Соединение проводов сваркой.



Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах.

Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.

Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (ОД—1 мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.



В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.

В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.

Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.




Пайка. Соединение проводов пайкой.



Пайка представляет собой способ соединения металлов с помощью другого, более легкоплавкого металла. По сравнению со сваркой пайка является более простой и доступной. Она не требует дорогостоящего оборудования, менее пожароопасна, а навыки для выполнения хорошего качества пайки потребуются более скромные, чем при осуществлении сварного соединения. Следует отметить, что поверхность металла на воздухе обычно быстро покрывается оксидной пленкой, поэтому ее перед пайкой требуется зачистить. Но зачищенная поверхность вновь может быстро окислиться. Во избежание этого на обработанные места наносят химические вещества — флюсы, повышающие текучесть расплавленного припоя. Благодаря этому пайка получается прочнее.

Пайка также является лучшим способом оконцевания медных многопроволочных жил в кольцо — пропаянное кольцо равномерно покрывается припоем. При этом все проволоки должны полностью входить в монолитную часть кольца, а его диаметр должен соответствовать диаметру винтового зажима.





Процесс пайки проводов и жил кабелей заключается в покрытии разогретых концов соединяемых жил расплавленным оловянисто-свинцовым припоем, который обеспечивает после затвердения механическую прочность и высокую электропроводность неразъемного соединения. Пайка должна быть гладкой, без пор, загрязнений, наплывов, острых выпуклостей припоя, инородных вкраплений.

Для пайки медных жил малых сечений используют трубки припоя, заполненные канифолью, или раствор канифоли в спирте, который перед пайкой наносят на место соединения.

Для создания качественного пропаянного контактного соединения жилы проводов (кабелей) необходимо тщательно облудить, а затем скрутить и обжать. От правильной скрутки в значительной степени зависит качество пропаянного контакта.

После пайки контактное соединение защищается несколькими слоями изоляционной ленты или термоусадочной трубкой. Вместо изоляционной ленты пропаянное контактное соединение можно защитить изоляционным колпачком (СИЗ). Перед этим желательно готовое соединение покрыть влагостойким лаком.



Нагрев деталей и припоя производится специальным инструментом, который называется паяльником. Обязательным условием создания надежного соединения способом пайки является одинаковая температура спаиваемых поверхностей. Большое значение для качества пайки имеет соотношение температуры жала паяльника и температуры плавления. Естественно, что добиться этого можно только при помощи правильно подобранного инструмента.

Паяльники различаются по конструкции и мощности. Для выполнения бытовых электромонтажных работ вполне достаточно обычного электрического стержневого паяльника мощностью 20—40 Вт. Желательно, чтобы он был оснащен регулятором температуры (с термодатчиком) или хотя бы регулятором мощности.



Опытные электромонтажники часто используют для пайки оригинальный способ. В рабочем стержне мощного паяльника (не менее 100 Вт) высверливается отверстие диаметром 6—7 мм и глубиной 25—30 мм и заполняется припоем. В разогретом состоянии такой паяльник представляет собой небольшую лудильную ванночку, которая позволяет быстро и качественно пропаять несколько многожильных соединений. Перед пайкой в ванночку бросается небольшое количество канифоли, которая препятствует появлению оксидной пленки на поверхности проводника. Дальнейший процесс пайки заключается в опускании скрученного соединения в такую импровизированную ванночку.




Соединение проводов винтовыми клеммниками



Одним из распространенных способов создания контакта является использование винтовых клеммников. В них надежный контакт обеспечивается за счет затяжки винта или болта. При этом к каждому винту или болту рекомендуется присоединять не более двух проводников. При использовании в таких соединениях многопроволочных жил концы проводов требуют предварительного облужения или применения специальных наконечников. Преимуществом таких соединений являются их надежность и разборность.

По назначению клеммники могут быть проходными и соединительными.



Соединительные винтовые клеммники предназначены для соединения проводов между собой. Они обычно применяются для коммутации проводов в распределительных коробках и распределительных щитах.



Проходные клеммники используются, как правило, для подключения к сети различных приборов (люстр, светильников и т. д.), а также при сращивании проводов.

При соединении при помощи винтовых клеммников проводов с многопроволочными жилами их концы нуждаются в предварительной пропайке или опрессовке специальными наконечниками.

При работе с проводами из алюминия использование винтовых клеммников не рекомендуется, так как алюминиевые жилы при их затяжке винтами склонны к пластической деформации, что приводит к снижению надежности соединения.




Соединение проводов самозажимными клеммниками



В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.



Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.



Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.





Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.



Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.



Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.




Соединение проводов соединительными изолирующими зажимами



Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.





В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.




Скрутка. Соединение проводов скруткой.

Скрутка оголенных проводов как способ соединения в «Правилах устройства электроустановок» (ПУЭ) не включена. Но несмотря на это многие опытные электромонтажники рассматривают правильно выполненную скрутку как вполне надежное и качественное соединение, утверждая, что переходное сопротивление в нем практически не отличается от сопротивления в целом проводнике. Как бы то ни было, хорошую скрутку можно считать одним из этапов соединения проводов пайкой, сваркой или колпачками СИЗ. Поэтому качественно выполненная скрутка является залогом надежности всей электрической проводки.

Если провода соединены по принципу «как получилось», в месте их контакта может возникнуть большое переходное сопротивление со всеми отрицательными последствиями.



В зависимости от типа соединения скрутка может выполняться несколькими способами, которые при небольшом переходном сопротивлении способны обеспечить вполне надежное соединение.

Вначале аккуратно удаляется изоляция без повреждения жилы провода. Оголенные на длину не менее 3—4 см участки жил обрабатываются ацетоном или уайт-спиритом, зачищаются наждачной бумагой до металлического блеска и плотно скручиваются пассатижами.




Соединение проводов опрессовкой





Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.




В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.



При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

www.eti.su

Соединение проводов: условия проведения, основные способы

Начинающему электрику приходится искать ответы на множество вопросов, и один из них: как соединить провода в распределительной коробке? На данный момент существует несколько способов соединения проводников. Каждый из способов обладает своими преимуществами и недостатками.

От чего зависит выбор метода соединения проводов?

Выбор того или иного метода определяется:

  1. Материалом, из которого изготовлены жилы. Это может быть медь, алюминий или сталь.
  2. Сечением жил. Одни способы позволяют соединять кабеля только с одинаковым сечением проводников, а другие дают возможность совмещать жилы различного диаметра.
  3. Количество соединяемых проводов: два, три или более.
  4. Условия проведения монтажных работ. Чаще всего соединение кабелей проводится в обычных условиях, то есть в помещении со средним уровнем влажности и температурой выше нуля. Но также работы могут выполняться на улице, в воде или земле.

Кроме того, на выбор способа соединения проводников влияет опыт мастера, наличие у него тех или иных навыков и специальных инструментов. Рассмотрим подробнее способы, с помощью которых осуществляется соединение проводов в распределительной коробке.

Соединение проводников методом скручивания

Самый старый и проверенный метод соединения, до сих пор пользующийся большой популярностью в бытовых условиях, – это скрутка проводов. Суть метода состоит в скручивании жил между собой. Они зачищаются от изоляции на длину 4-5 см, а затем скручиваются с помощью пассатижей. Также может использоваться специальное приспособление для скрутки проводов. После этого скрутка изолируется с помощью термоусадочных трубок (кембриков) или изоляционной лент.

Чтобы использовать этот метод, нужно знать, как правильно скручивать провода. Соединение может быть параллельным или последовательным. В первом случае скрепляемые провода располагаются рядом друг с другом (параллельно), а во втором – друг напротив друга, образуя единую линию при соединении.

Как правильно сделать скрутку проводов? Прежде всего, обе жилы нужно зачистить от изоляции примерно на 4-5 см, потом обезжирить оголённые контакты ацетоном и зачистить наждачной бумагой до металлического блеска. Затем производится скручивание одним из следующих методов:

  1. Простой (первый вариант). Края кабеля перекрещиваются так, чтобы их изоляция соприкасалась, а затем при помощи пассатижей вращательными движениями производится взаимное перекручивание концов проводки. Получившаяся скрутка загибается в одну из сторон таким образом, чтобы она располагалась параллельно проводу. После этого выполняется изоляция соединения.
  2. Простой (второй вариант). Оголенные концы жил немного изгибаются посередине и в месте изгиба зацепляются друг за друга. Затем конец одного провода обматывается вокруг другого, аналогичные действия производятся с концом второго провода. Затем конструкция изолируется.
  3. Бандажный. Для работы нужен отрезок зачищенного проводника. Жилы, которые нужно соединить, кладутся параллельно друг другу. При этом оголенные концы должны соприкасаться по всей длине. После этого проводники обматываются дополнительным отрезом, и получается своего рода бандаж.
  4. Желобковый. Из концов проводников формируются небольшие крючки, которые зацепляются друг за друга. После этого один край провода обматывается вокруг другого.

Причина популярности метода скручивания – простота выполнения работ и отсутствие дополнительных денежных затрат. Чаще всего скрутку выполняют при прокладке временной электропроводки. Однако таким способом нельзя соединить алюминиевые и медные жилы. Кроме того, качество крепления оставляют желать лучшего. Данный способ не используется в помещениях с повышенной влажностью и в деревянных домах.

Согласно 2.1.21 Главы 2 ПУЭ (7-е издание) использование скрутки запрещено, так как в процессе эксплуатации такой конструкции образуется зазор между соединенными проводниками. Это приводит к ослаблению контакта.

Скрепление проводов при помощи болта

Простые способы соединения электрических проводов не ограничиваются скручиванием. Существует не менее легкий, но гораздо более эффективный метод скрепления электропроводов – соединение при помощи болта. Мастеру понадобятся болт небольшой длины, гайка и 3 шайбы.

На резьбу болта надевается шайба, затем накручивается предварительно зачищенная жила, устанавливается еще одна шайба и делается накрутка второй жилы. После этого устанавливается третья шайба. В конце этого «слоеного пирога» плотно закручивается гайка. Готовая конструкция тщательно изолируется.

Главные преимущества способа – простота исполнения, отсутствие значительных денежных затрат, возможность соединять жилы, изготовленные из разных материалов. Основные недостатки – не очень высокое качество фиксации, значительный расход изоляционных материалов и невозможность размещения подобной конструкции в маленькой распределительной коробке.

Опрессовка гильзами

Опрессованные гильзы представляют собой особые зажимы для проводов, обеспечивающие качественное соединение изделий. Жилы проводника помещаются в гильзу (специальную металлическую трубку), а затем с усилием обжимаются при помощи пресс-клещей или инструментов для снятия изоляции, оснащенных обжимными устройствами. Также мастеру понадобится труборез, чтобы при необходимости уменьшить длину гильзы. Готовая конструкция тщательно изолируется кембриком или изолентой.

Как правильно соединять провода данным методом? Проводники можно вставить в гильзу с одной стороны или с противоположных сторон. Во втором случае стык проводников должен находиться примерно посередине трубки.

Гильзы отличаются невысокой стоимостью, однако являются одноразовыми изделиями. При выполнении ремонта они срезаются и выбрасываются, заменяются новыми. Кроме того, у мастера могут возникнуть сложности при поиске гильзы, пригодной для соединения алюминиевого и медного проводов. Монтаж при помощи опрессовки считается более трудоемким, чем вышеописанные способы, но более простым, чем сварка и пайка.

Использование сварки или пайки

Сделать надежное соединение проводов в распределительной коробке можно при помощи сварки. Жилы провода соединяются друг с другом методом контактного нагрева концов угольным электродом до формирования контактной точки в форме шарика.

Сварка (как и пайка) относится к числу самых надежных методов крепления проводников. При этом оба способа отличаются трудоемкостью, высокими требованиями к квалификации мастера, а также необходимостью использования специальных инструментов. Кроме того, конструкция, которая получается в результате проведения сварки или пайки, является неразъемной.

Для выполнения сварки мастеру понадобятся сварочный трансформатор мощностью не менее 1 кВт, угольный электрод и специальный флюс. Также не обойтись без кожаных перчаток и очков для сварки. Сначала с провода снимается изоляция на 4-5 см, затем жилы зачищаются до блеска и скручиваются. В углубление электрода насыпается флюс, а затем туда опускается скрутка и крепко прижимается к электроду. После этого сварочный аппарат включается в сеть, концы жил сплавляются в контактную точку. Когда спай затвердевает, электрод отводится. Готовый шарик нужно очистить от флюса при помощи металлической щетки, а затем покрыть специальным лаком. После этого выполняется изоляция соединения.

Как соединять провода при помощи пайки (расплавленного припоя)? Работа начинается с подготовки всего необходимого: оловянно свинцового припоя, канифоли, наждачной бумаги, паяльника и кисточки для нанесения флюса.

Жилы подготавливаются и скручиваются, затем припой подносится к жалу паяльника. Скрутка нагревается, чтобы расплавленный припой мог затекать в пространство между скрученными проводами. Когда пайка затвердеет, ее нужно промыть спиртом и заизолировать.

Чаще всего пайка используется для соединения проводов из меди. Если нужно провести работу с алюминиевыми проводниками, то следует использовать специальный припой. Одним из существенных недостатков метода пайки является неустойчивость спаянных проводников к термическому воздействию (перегреву линий).

Применение клеммных колодок

Клеммы для соединения проводов представляют собой пластиковые колодки, внутри которых расположены латунные втулки. С обеих сторон от каждой втулки расположены закручиваемые винтики. Чтобы соединить друг с другом два проводника, необходимо вставить их края в отверстия колодки, а затем с усилием затянуть винтами.

Чаще всего этот метод соединения используется для подключения люстры, электророзеток и выключателей, а также для скрепления кабелей в распределительных коробках. Клеммники для соединения проводов могут иметь различные входные отверстия, подходящие для жил соответствующего сечения.

Основные достоинства клеммных колодок: низкая стоимость, быстрый и простой монтаж, достаточно высокое качество крепления проводников, возможность использования для соединения друг с другом изделий из различных материалов (алюминия и меди).

Однако есть у подобных конструкций и недостатки. Так, при помощи колодок можно соединить между собой только два проводника. Нередко пластиковые корпуса клеммников имеют низкое качество и ломаются при установке. С помощью колодок нежелательно соединять многожильные кабеля, так как тонкие жилы многожильного провода отличаются хрупкостью и могут повреждаться при затягивании винтов.

Монтаж колпачков СИЗ

Если схема соединения проводов в распределительной коробке предусматривает использование только компактных соединительных конструкций, то идеальным решением станет применение колпачков СИЗ. Аббревиатура расшифровывается как «соединительные изолирующие зажимы». По мнению многих отечественных мастеров, использование колпачков является оптимальным как при подключении освещения, так и при проведении силовых линий.

СИЗ представляет собой пластиковый или капроновый колпачок, внутри которого располагается специальная пружина, удерживающая провода. К его достоинствам можно отнести доступную стоимость и удобство монтажа. Колпачки производятся из негорючих материалов, поэтому самовозгорание проводки в месте скрутки исключено. СИЗы представлены на рынке в большом выборе цветов. Если проводники не имеют цветовой маркировки, то с помощью колпачков можно отметить фазу, ноль и заземление. К недостаткам изделия относятся не очень высокое качество фиксации и изоляции, а также невозможность использования для соединения меди с алюминием.

Применение зажимов типа «орех»

Достаточно надежное соединение электрических проводов обеспечивает зажим «орех», оснащенный двумя специальными металлическими пластинами и четырьмя винтами. Чтобы выполнить скрепление, концы проводов нужно зачистить и зафиксировать на пластине. Особенность данного зажима состоит в том, что жилы контактируют друг с другом только через пластину. Когда проводники зафиксированы, сверху на конструкцию надевается оболочка из карболита.

С помощью этого недорогого зажима можно соединить медные и алюминиевые жилы. Подобные изделия часто используются для соединения магистрального провода из алюминия с медной внутренней разводкой, также с помощью «ореха» можно делать ответвление на линии электропроводки. К преимуществам изделия относятся хорошая изоляция и простота монтажа, к недостаткам – необходимость периодически подтягивать винты и невозможность размещения в небольших распределительных коробках («орех» отличается достаточно крупными размерами).

Использование клемм Wago

Несколько лет назад давно известные способы соединения проводов пополнились еще одним, новым – это метод, реализованный компанией Wago. Разработка данного производителя представляет собой пружинную клемму, которая отличается от классических клеммников тем, что для закрепления электропроводов используются не винты, а специальные механизмы (флажки-фиксаторы).

Рычажки позволяют осторожно фиксировать изделие, не повреждая его. Чтобы присоединить проводник с помощью Wago, достаточно зачистить изоляцию, вставить жилы в отверстия и опустить флажки вниз.

Колодки бывают одноразовыми и многоразовыми, более предпочтительными являются вторые, несмотря на свою более высокую стоимость. При помощи Wago можно объединять медные и алюминиевые проводники, а также одножильные и многожильные изделия. Данная конструкция также пригодна для соединения тонких многожильных проводов.

Еще одно достоинство колодки – компактные размеры, позволяющие устанавливать ее в небольшие распределительные коробки. К недостаткам Wago относятся достаточно большая стоимость и не очень высокая надежность фиксации. Кроме того, пластик, из которого изготовлен корпус изделия, может оплавиться при перегреве проводки.

Способы решения проблем, связанных с соединением проводов

Виды соединения проводов, описанные выше, можно смело применять при скреплении двух одножильных кабелей, изготовленных из одного материала. Но как быть, если у жил разное сечение или они изготовлены из разных металлов? Рассмотрим возможные варианты:

  1. Если нужно одновременно объединить три, четыре или более кабелей, то рекомендуется выполнять монтаж с помощью СИЗов, колодок Wago, опрессовки гильзами, пайки или скручивания.
  2. Для соединения жил различного сечения в распределительных коробках используются клеммные колодки, болтовые соединения, пайка или Wago.
  3. Объединение многожильных и одножильных изделий можно проводить любым вышеописанным способом, но специалисты рекомендуют отдавать предпочтение пайке или Wago.
  4. Соединение медных и алюминиевых проводников напрямую не осуществляется. Во-первых, такое соединение сильно нагревается, во-вторых, в процессе эксплуатации происходит ослабевание контактов. Это объясняется тем, что у алюминия более низкая электропроводность, чем у меди, поэтому при прохождении тока он нагревается сильнее. Кроме того, алюминий больше расширяется при нагреве и отжимает медный провод, делая контакт более слабым. Избежать подобных неприятностей позволяет соединение проводников при помощи классический клеммных колодок и колодок Wago, а также болтовых соединений (в том числе зажимов типа «орех»). Если для соединения используются колодки, то рекомендуется внутрь них поместить пасту, предотвращающую окисление жил.

Нередко электромонтажные работы приходится проводить в нестандартных условиях, например под водой или в земле. Для этих случаев существуют специальные технологии:

  1. Для подводных конструкций (например, для погружного насоса). Концы проводников спаиваются, место пайки изолируется термоклеем, сверху надевается термоусадочная трубка. При правильном выполнении такое соединение получается герметичным, безопасным.
  2. Для подземных конструкций. Концы жил зажимаются с помощью клеммников и помещаются в распаечную коробку. После этого коробка заливается силиконовым герметиком. Затем конструкция помещается в защитную трубу или короб (чтобы избежать повреждения провода грызунами). Для монтажа подземных конструкций также можно использовать способ, предназначенный для электромонтажных работ на подводных объектах.

Знание вышеописанных способов крепления проводников позволит начинающему мастеру выбрать подходящий метод для каждого конкретного случая.

normdom.ru

Способы соединения проводов между собой


Как правильно соединять электрические провода или современные способы соединения проводов

Вроде как на первый взгляд в соединение проводов нет ничего необычного. Взял и скрутил себе. Ну а с другой стороны необходимо знать, как правильно это сделать.

Как же правильно сделать соединение или скрутку алюминиевых и медных проводов?

Прежде всего, между собой соединять провода необходимо только из одного материала; медь с медью, алюминий с алюминием.

Но все же очень часто бывает что Вам просто необходимо соединить медный кабель с алюминиевым кабелем. Выход из такой ситуации есть ссоединять нужно только через специальный клемник, так чтобы алюминий не соприкасался с медью, получится вполне надежное и безопасное соединение меди с алюминием.

При применении скрутки из разного материала, в местах соединения алюминиевого и медного кабеля, вследствие различной электропроводности материалов происходит быстрое окисление, в результате чего сопротивление току возрастает и место соединения сильно нагревается, В дальнейшем это может привести к расплавлению изоляции провода и короткому замыканию или его дальнейшему возгоранию. Чтобы не допустить оплавление изоляции на скрутках, необходимо применять тряпочную изоленту (текстильную), а не ПВХ.

Такой нагрев также может произойти, если не правильно (слабо) скручена скрутка, а также от превышения максимальной проходящей нагрузки для данного сечения кабеля через эту скрутку. При необходимости соединения на скрутках все скрутки должны быть надёжно скручены, провода необходимо зачистить ножом или наждачкой от налета темного цвета (окисла), это сильно улучшит электропроводимость между соединениями. Длина скрутки должна быть не менее 40-50мм Самый лучший вариант для скруток из медных проводов — это пайка паяльником, при помощи канифоли, а не кислоты, так как она окисляет соединение и существенно уменьшает контакт.

Для устранения проблемы надежного соединения, а также соединения меди с алюминием, мы рекомендуем применять соединения на быстрозажимных клемных колодках фирмы WAGO (Германия). Для соединения нужно зачистить провода примерно на 10-15 мм и плотно вставить их в отверстия клемника.Клемники wago применяют для разного сечения и видов провода, а также могут использаваться для одновременного подсоединения медных и алюминиевых проводов. Внутри клемники наполнены специальной смазкой,которая улучшает электропроводность и не позволяет проводам окисляться. Клемники желательно применять в любых соединениях.

Один из старых и проверенных способов соединения проводов из различных материалов с помощью сжимов отвитвительных в простонародии «орешки».

Сжим ответвительный состоит из 3-х метал — х пластин, между которыми зажимают провода. Приимущество в этого соединения в том, что для подключения отводящего провода нет необходимости разрывать магистраль. Отходящий провод вставляют между средней и последнй пластиной.

Еще один довольно распространенный сопсоб соединения на винтовых клемных колодоках. В этом случае нужно просто вставить их в отверстие клемной колодки и затянуть винтом. Такое соединение также предоставляет возможность соединенять провода из разных материалов.

Для соединения гибких (многопроволочных) проводов (ПВС, ПУГНП, ШВВП, КГ и.т. д) через винтовые клемные колодки, чтобы винты не перерезали жилы надо обязательно пропаивать их, но никто нелюбит этого делать, поэтому чтобы не опаивать концы проводов, нужно применять опресовочные гильзы исключающие расползание проводов в клемме.

Если Вам понравилась информация на этой страничке, Вы можете порекомендовать её в интернете, нажав одну или несколько кнопок закладок в низу панели.

Проводное соединение

Как правильно подключить провода?

В этой статье я попытаюсь более внимательно изучить, как подключать провода. Качество проводки зависит от почти 90% успеха.

Какая польза от изменения проводки в доме, если проводка в распределительных коробках сделана настолько ужасной. Есть много последствий. Неправильная работа защитных устройств. Нагрев на клеммах и повреждение кабеля. Или даже огонь. Чтобы избежать таких последствий, провода должны быть правильно подключены. В ПУЭ (правила установки электроустановок) в пункте 2.1.21 главы 2 предусматривается:

Соединение представляет собой живые ответвительные и концевые кабели и должно выполняться путем резки, сварки, мягкого или прессования (винт, винт и т. Д.) В соответствии с инструкциями, которые были соответствующим образом одобрены.

Помните!

Кручение холодного провода ЗАПРЕЩЕНО

Поэтому нам нужно более внимательно изучить каждый метод подключения

  • Поворот проводов
  • Сжатие провода, как вы понимаете из заголовка, готовит печать. Механические прессы, как правило, для поперечных сечений от 1,5 мм2 до 35 мм2 и гидравлические для поперечных сечений до 240 мм2 и более.

    При подключении этого метода необходимо выбрать правильный участок рукавов или наконечников, а также матрицу печати. При правильном подходе мы получаем очень надежное и продолжительное соединение.

    Минус только один. Такая связь невозможна.

    Советы, которые мы используем с PGR-70.

  • Сварка проволоки
  • Метод совершенно новый. Для этого требуется сварочный аппарат, такой как TES-700 и углеродный электрод. Когда все провода подключены в рулоне, коснитесь углеродного электрода наконечника и удерживайте до образования медного шарика. В этом отношении практически нет переходного сопротивления. Можно добавить еще одно дополнение, чтобы такое соединение было легко демонтировано.

    Достаточно того, что в конце броска вы кусаете мяч, и вы можете отвинтить провода. Вы можете записать затраты на сварочный аппарат и проблемы с производством сварочных работ на высоте (на лестнице ниже потолка).

  • Паяльные провода
  • Самый доступный способ.

    Паяльник 60W-80W приобретается в магазине электротоваров. Опыт показывает, что это оптимальная сила для таких работ. Меньше — не нагревайте провода. Больше — проволочные провода работают. Не забывайте о росе и олове. Вместо канифоли мы будем использовать специальный поток. Жить в рулоне и тщательно пропайа. Соединение будет длиться очень долго. Единственным недостатком является то, что если поворот длинный, то управление в распределительной коробке проблематично.

    Эта ссылка почти не изогнута.

  • зажимы
  • Это слово означает скобы Wago, PPE, ZVI.

    Мы будем уделять им особое внимание.

  • Wago
  • Они появляются на рынке, сразу заняли достойное место в электрической коробке.

    Простота сборки узлов. Терминалы от 2-контактного до 8. В принципе, устанавливается самоблокирующееся устройство. Вставка не будет работать, когда провод вынут. Просто закрепите провод от 1,5 мм2 до 2,5 мм2.

    Существует модель wago, которая «на зубах» имеет секцию кабеля 4 мм2. Из недостатков я вижу неразрывность соединения и небольшой ток 24А. Поэтому вам лучше использовать их в линиях освещения помещения.
    На момент написания настоящего документа кабели продавались в многожильных кабелях.

    Они могут использоваться повторно, что позволяет расширить сферу действия.

  • средства индивидуальной защиты
  • Эти «колпачки» часто используются при монтаже электропроводки. Удобно. Затяните резьбу на последней упаковке. Оказалось, что это простая съемная ссылка. Только если вы решите добавить провод, потребуется заменить PPE на более крупный.

  • ИЭУ
  • Они также называются лентой или обувью. Они продаются по 10 штук. Секции сильно отличаются от 0,75 мм2 до 16 мм2.

    Просто отрежьте количество необходимых вам ссылок. Вставьте провода с обеих сторон и затяните винтом. Не рекомендуется вставлять по одному проводу с каждой стороны.

    Он подходит для проводов с литиевым корпусом и для кабеля с несколькими проводами (гибкий), при условии, что зажим для втулки сжат. И не забудьте эту ссылку раз в год.

    Оставьте ответ

    Сергей
    Сварка проволокой: -Мета новая. Я не согласен с тем, что мой дедушка мог сказать так.

    СИЗ: -Они приводятся в полный оборот. Даже здесь, к сожалению, вы не оправданы, должен быть создан только ППК-паук: — Мы придем к особым потокам.

    Только если он является нейтральным на основе колофона, в противном случае его следует мыть. АДМИН: Спасибо за вашу критику! Я не знал о СИЗ (потому что я их не использую)! Вы правы в этом. Его следует использовать только на основе канифоли без добавления кислот.

    Салим
    Я хотел бы заявить о своем коллеге по поводу СИЗОВ.Я поддерживаю СИЗ, который бы обманул законченный шрапку.Перебырая силовую проводку, я заметил, что соединения скручены SIZom Iskra, а это значит, что он поворачивается. SIZom не обеспечивает достаточный контакт вокруг всех кабели, которые находятся в пучке и, конечно, зависят от нагрузки потребителей

    svarkagid.com
    Сварка состоит из нескольких технологических процессов.

    Сначала снимите покрытие и изоляцию от проводов, затем поверните. Результирующий рулон режется так, что концы всех проводов находятся на одном уровне, а длина скрутки составляет не менее 50 мм.

    яркий
    Мониторинг не задерживается с СИЗ. И правильно!

    По опыту: холодные обороты 5-7 см длиной более надежны, чем пряжки. Твисты, которые стоят на протяжении 20 лет под лентой, отлично работают — без жарки и взлома. Но личные личные предохранители ослаблены и сожжены через шесть месяцев или год.

    Константин
    полезная информация

    Александр
    На фотографии нет пайки и пайки, подключение не нагревается, а контакт не является надежным

    HectorCroli
    XXXX FORUM http://lol.unoforum.pro/?0-1 lol.unoforum.pro/?0-1 https://tinyurl.com/ycj7k9e2 tinyurl.com/ycj7k9e2 qil.su/Dm0oqM

    HectorCroli
    XXXX FORUM http://lol.unoforum.pro/?0-1 lol.unoforum.pro/?0-1 https://tinyurl.com/ycj7k9e2 tinyurl.com/ycj7k9e2 qil.su/Dm0oqM

    Арлетт
    Таро Consulta мечта о Таро распространения Таро любви Рак гороскоп таро от чашки работать таролог мифической таро Королева мечи смерти Таро карты rotmg Unicorn Таро Башня таро отношение Императрица хрустальный таро в подвешенном человеке таро любови повернулся к онлайн таро карте рисовать бесплатно таро онлайн кристалл видение Таро колода три чашки Таро является карьерой короля мечей отмененных любви таро означающих Таро карты распространяется значения таро страница сабли ответить на мой вопрос, магия Таро Таро в сложные свободные точные да или нет любителей карт Таро в любви таро таро онлайн не чтение Рыб любовь Таро чтение в июле 2017 года десять Пентаклей таро рай институт таро карты Дели башни таро означающие отношение ауры сома таро 34 я люблю таро таро огненные знаки ежедневно Стрелец Любовный гороскоп таро Алистер Кроули таро значения миниатюрной кролик таро таро онлайн с мобильного мужественные р зал таро таро игры онлайн таро черный Как сделать свое первые карты таро заговор чтения карт с помощью электронной почты Таро карты в любви 4 чашки Таро Тоты представляет значение карт таро три меча оказался свободным Таро любви чтения новой эра 10 чашек таро карты любви La Papessa таро таро вопроса 10 Таро карты карты аса чашки Таро любовь смысл игра Таро карты расширения белый магический таро чтения

    nilniLip
    Интернет-магазин http://detstvo.shop предлагает всем, кто покупает игрушки для детей оптом и в розницу.

    Как правильно подключать провода

    Все представленные продукты имеют высокое качество и имеют необходимые сертификаты. Здесь вы найдете следующие типы: детские игрушки, строительные блоки Lego, электромобили, внедорожники, велосипеды, детскую мебель, детские игровые площадки и многое другое. Не упустите возможность купить по дешевым ценам игрушек в одном месте, не оставаясь дома. Оптовики пользуются огромными скидками!

    deperNoine
    Вы мечтаете играть и в то же время не зарабатываете плохие деньги?

    С gold-edggs вы можете себе это позволить каждый день и быть инвестором, акционером и партнером. Вам нужно купить курицу и собирать золотые яйца, а затем продавать и отменить деньги, полученные за любой кошелек в сети. Начните получать прибыль сегодня, есть подробная информация об игре на http://gold-eggs24.ru, а также инструкции о том, как правильно заработать деньги.

    Наслаждайтесь игрой!

    Общие правила подключения кабелей дома

    — Вы не можете подключать провода проводов или наматывать их на другой — их можно только захватить. Таким образом, разрешается сопоставлять до шести ядер разных частей.

    — Вы не можете перекрутить алюминиевую проволоку и медный провод. Если это еще необходимо, нити медной проволочной рукоятки и пайки смолы TOC, а затем поверните алюминиевый кабель.

    В этом случае использование кислотного потока запрещено.

    — Вы можете использовать медные нитки для подключения алюминиевых и медных проводов. На винте, который в два или три раза толще, как проволочная секция, мы поместили на шайбу, затем поместили петлю из одного провода, затем еще одну шайбу и петлю другого провода. Мы поместили третью шайбу сверху и затянули ее матрицей.

    — Чтобы улучшить качество завихрения, конец чашки от скрученных проводов бокового ножа укуса (когтей).

    В результате концы проводов свариваются вместе с методом «холодной сварки».

    — Чтобы исключить образование оксидной пленки, ухудшая плотность соединителей на завихрении, желательно использовать смазку для кварцевазелиновой алюминиевой проволоки и медного вазелина.

    — Чтобы увеличить срок службы тонировки, концы соединения можно припаять пайкой оловом с помощью канифоли в виде флюса.

    — Подключение проводов дома также возможно с помощью различных клеммных колодок, соединительных блоков, зажимов,

    е.

    — Независимо от типа и способа подключения все оголенные провода должны быть изолированы тремя слоями изоляционной ленты.

    Электропроводка — это зоны особой опасности. Как правило, 90% всех неисправностей и аварий происходят при контакте и перегрузке кабелей.

    Существует множество способов подключения гидов.

    Наиболее распространенным и простым среди них является ручная упаковка винта TPG и намотка города электрической полосой (рис. 4.65).

    Рис. 4,65. Кабельный канал, выполненный вручную и защищенный электрической лентой

    Для качественного твиста вам нужно точно знать, как это делается (рис.

    4.66).

    Рис. 4,66. Варианты подключения витых проводов

    Однако в таких уверенных связях цепочка чаще всего прерывается. Иногда этот метод не может быть использован — например, при подключении медных и алюминиевых проводников.

    Чтобы избежать таких ситуаций, необходимо установить соединения со специальным оборудованием, которое достаточно сегодня — есть много вариантов выбора (рис.

    4,67).

    Рис.

    Подключение проводов. Все типы и методы

    4,67. Современные способы подключения проводов с соединительными блоками

    Кабельные зажимы
    Эти устройства помогают подключать проводники без резки TPG. Зажим состоит из отвертки и картонной коробки (рис. 4.68). Он используется для выдавливания проводов с главной линии.

    Конечный блок — очень удобный способ подключения проводов, особенно когда их много.

    Он состоит из пластикового корпуса с контактами из медных винтов, расположенных внутри (рис. 4.69). Падение может содержать 12 или более пар ссылок. Если вам нужно небольшое количество, дополнительные предметы просто вырезаются ножом (рисунок 4.70).

    На первый взгляд схема подключения проводавыглядит запутанно и непонятно, но, немного разобравшись в вопросе, можно осуществить подводку провода самостоятельно. Порядок подключения проводов выполняется следующим образом:

    Сначала производится подключение отводящих проводов силового провода.

    Крепление нескольких проводов можно сделать более удобным, для этого нужно связать их в один пучок и зафиксировать по стене с помощью пластиковых хомутов, прикрепленных к дюбелям. Чтобы облегчить подводку к автоматам, жилы проводов расплетают и просовывают через специальные отверстия внутрь щитка.

    Подключаемые к автоматам провода следует вытянуть на необходимую длину и промаркировать в соответствии с зонами квартиры, к которым они относятся. Затем при помощи хомута и дюбелей нужно закрепить к стене пучок подводящих проводов.

    Чтобы разобраться с последовательностью подключения схемы подключения провода, следует четко придерживаться схемы, разработанной для данного монтажа электропроводки.

    Кончики проводов очищаются от изоляции где-то на 20см. Благодаря чему можно свободно развести провода внутри щитка. Каждый провод состоит из трех жил – фазный провод, провод заземления и нулевой. Затем необходимо их оголить на 6-10мм и поочередно закрепить: сперва закрепляется синий — нулевой провод; после него желто-зеленый – заземление, на нижней шине; и в конце белый – фазный провод, в соответствующем разъеме автомата. Остальные провода закрепляются точно в таком же порядке.

    На основании энергопотребления и требований безопасности, распределительный щиток комплектуется соответствующими автоматами и защитными устройствами.

    Как соединять провода правильно в квартире

    Провода подключаются согласно схеме монтажа электропроводки. Дом подключается к линии электропередач в щитке, установленном за железобетонной опоре. Там же устанавливается счетчик и дополнительный автомат.

    Дополнительные материалы по теме: Схема подключения проводов.

    Провода и кабели

    Сечение провода и кабеля, подключение проводов и кабелей, схемы и изоляция проводов.
    Провода и кабели


    Провод силовой.

    С помощью силового провода подключают стационарных потребителей, так же он используется для подключения передвижной техники
    Провод силовой.

    Вес провода.

    Таблицы веса провода разных марок
    Вес провода.

    Как правильно соединять электрические провода или современные способы соединения проводов

    Вроде как на первый взгляд в соединение проводов нет ничего необычного.

    Взял и скрутил себе. Ну а с другой стороны необходимо знать, как правильно это сделать.

    Как же правильно сделать соединение или скрутку алюминиевых и медных проводов?

    Прежде всего, между собой соединять провода необходимо только из одного материала; медь с медью, алюминий с алюминием.

    Но все же очень часто бывает что Вам просто необходимо соединить медный кабель с алюминиевым кабелем.

    Как соединить электрические провода или кабеля между собой?

    Выход из такой ситуации есть ссоединять нужно только через специальный клемник, так чтобы алюминий не соприкасался с медью, получится вполне надежное и безопасное соединение меди с алюминием.

    При применении скрутки из разного материала, в местах соединения алюминиевого и медного кабеля, вследствие различной электропроводности материалов происходит быстрое окисление, в результате чего сопротивление току возрастает и место соединения сильно нагревается, В дальнейшем это может привести к расплавлению изоляции провода и короткому замыканию или его дальнейшему возгоранию.

    Чтобы не допустить оплавление изоляции на скрутках, необходимо применять тряпочную изоленту (текстильную), а не ПВХ.

    Такой нагрев также может произойти, если не правильно (слабо) скручена скрутка, а также от превышения максимальной проходящей нагрузки для данного сечения кабеля через эту скрутку. При необходимости соединения на скрутках все скрутки должны быть надёжно скручены, провода необходимо зачистить ножом или наждачкой от налета темного цвета (окисла), это сильно улучшит электропроводимость между соединениями.

    Длина скрутки должна быть не менее 40-50мм Самый лучший вариант для скруток из медных проводов — это пайка паяльником, при помощи канифоли, а не кислоты, так как она окисляет соединение и существенно уменьшает контакт.

    Для устранения проблемы надежного соединения, а также соединения меди с алюминием, мы рекомендуем применять соединения на быстрозажимных клемных колодках фирмы WAGO (Германия).

    Для соединения нужно зачистить провода примерно на 10-15 мм и плотно вставить их в отверстия клемника.Клемники wago применяют для разного сечения и видов провода, а также могут использаваться для одновременного подсоединения медных и алюминиевых проводов.

    Внутри клемники наполнены специальной смазкой,которая улучшает электропроводность и не позволяет проводам окисляться. Клемники желательно применять в любых соединениях.

    Один из старых и проверенных способов соединения проводов из различных материалов с помощью сжимов отвитвительных в простонародии «орешки».

    Сжим ответвительный состоит из 3-х метал — х пластин, между которыми зажимают провода.

    Приимущество в этого соединения в том, что для подключения отводящего провода нет необходимости разрывать магистраль. Отходящий провод вставляют между средней и последнй пластиной.

    Еще один довольно распространенный сопсоб соединения на винтовых клемных колодоках. В этом случае нужно просто вставить их в отверстие клемной колодки и затянуть винтом.

    Такое соединение также предоставляет возможность соединенять провода из разных материалов.

    Для соединения гибких (многопроволочных) проводов (ПВС, ПУГНП, ШВВП, КГ и.т.

    д) через винтовые клемные колодки, чтобы винты не перерезали жилы надо обязательно пропаивать их, но никто нелюбит этого делать, поэтому чтобы не опаивать концы проводов, нужно применять опресовочные гильзы исключающие расползание проводов в клемме.

    Если Вам понравилась информация на этой страничке, Вы можете порекомендовать её в интернете, нажав одну или несколько кнопок закладок в низу панели.

    stroitel12.ru

    8 надежных способов соединения проводов

    От качества соединения проводов зависит не только надежность электроснабжения, но и безопасность жилья. Повреждения проводки происходят по причине плохого контакта в месте соединения, в результате чего оно отгорает, а в худшем случае становится причиной пожара.

    Способы соединения проводов

    Способ соединения проводов подбирается, в зависимости от:

    • Материала проводов.
    • Сечения жил.
    • Условий эксплуатации проводки.
    • Количества проводников.

    Все соединения выполняются по схеме в распределительной коробке, которая устанавливается скрытым или открытым способом.

    Соединение клеммными колодками

    Конструкция клеммной колодки состоит из пластикового корпуса, внутри которого установлены латунные трубки с резьбовыми отверстиями по обеим сторонам. Диаметр входных отверстий трубок бывает разным, подбирается, в зависимости от сечения провода.

    Процесс соединения проводов таким способом не вызывает затруднений даже у новичков:

    • Подобрать колодку с требуемым размером ячейки.
    • Отрезать необходимое количество секций.
    • Снять с проводников по 5 мм изоляции и зачистить поверхность жил.
    • Вставить концы проводов внутрь ячеек и зафиксировать затягиванием винтов.

    Последнюю процедуру производят с усилием, особенно, если используются проводники из алюминия. При чрезмерном усилии винт передавит алюминиевую жилу, тоже самое касается и многожильных проводов — тонкие проволоки деформируются под действием винта, соединение получается ненадежным.

    Эта проблема решается специальными наконечниками, которые надеваются на оголенные концы проводов, обжимаются пресс-клещами или пассатижами, а затем вставляются в ячейки клеммных колодок. Для соединения алюминиевых или многожильных проводников применяют также клеммные колодки из высокопрочного пластика, в которых зажим проводника производится не винтом, а пластиной, за счет чего достигается надежный контакт. Приспособления рассчитаны для работы с более высоким током.

    Преимущества клеммных колодок:

    • Низкая стоимость.
    • Быстрый монтаж.
    • Хорошее качество соединения.

    Недостатки:

    1. В продаже имеются много изделий плохого качества.
    2. Нельзя соединять более двух проводников.

    Клеммные колодки удобно использовать для подключения люстр, розеток, выключателей, а также стыковки перебитых в стене проводов, но такое соединение нельзя скрывать под слоем штукатурки, а только в распределительной коробке.

    Пружинные клеммы

    Конструкция пружинных клемм разработана германской фирмой WAGO. Принцип их работы заключается в том, что проводники зажимаются не винтом, как в обычных клеммных колодках, а механизмом рычажного типа, который фиксируется жилы, не деформируя их.

    Корпус клемм WAGO изготавливают из полимерных материалов. Контактная часть — две латунные пластины, одна закреплена жестко, а вторая подвижная. Оголенный конец провода достаточно вставить в ячейку клеммы и опустить фиксирующий флажок.

    Существует два типа пружинных колодок WAGO:

    • Разъемные.
    • Неразъемные.

    Разъемные клеммы предполагают многоразовое использование —соединение можно разобрать и снова собрать. Неразъемные клеммы используются только один раз. Для ремонта проводки клеммник придется срезать, а после устранения неполадки установить новый.

    Преимущества пружинных клемм:

    • Быстрый монтаж.
    • Соединение более двух проводников.
    • Надежный контакт без деформации жил.
    • Отверстие для замеров параметров сети.
    • Можно соединять проводники из разных материалов.

    Недостатки:

    • Высокая стоимость по сравнению с обычными колодками.
    • Не рекомендуется использование в сетях с большой нагрузкой.

    Важно. При соединении алюминиевых проводов рекомендуется предварительно заполнить клемму контактной пастой для предотвращения окисления жил. В ассортименте продукции компании WAGO есть клеммы, уже обработанные таким средством при изготовлении.

    Колпачки СИЗ

    Конструкция соединительных изолирующих зажимов (СИЗ) состоит из колпачка и вставленной внутри него конусной пружины. Колпачок изготавливают из термостойкого пластика выдерживающего напряжение до 660 В.

    Соединение проводов колпачками СИЗ производят двумя способами — с предварительной скруткой жил и без. При соединении двух проводников достаточно приложить их оголенные концы друг к другу, надеть колпачок и вращательными движениями по часовой стрелке сделать скрутку. Соединение колпачком СИЗ трех и более проводов делают, скрутив их концы пассатижами. Изоляцию с кабелей снимают так, чтобы оголенная часть не выступала за пределы колпачка —дополнительная изоляция не потребуется.

    Преимущества колпачков СИЗ:

    • Низкая стоимость соединителей.
    • Быстрый монтаж.
    • СИЗ изготовлены из негорючего материала.
    • Колпачки имеют разную расцветку, что дает возможность маркировать проводку.

    Недостатки:

    • Нельзя соединять медные проводники с алюминиевыми.
    • Относительно слабая фиксация и изоляция.

    Чтобы соединение получилось надежным, важно подобрать нужный тип зажима. Все колпачки СИЗ имеют маркировку, в которой сначала указывается тип корпуса: 1 — без выступа, 2 — с выступом для более удобного захвата колпачка пальцами. После типа корпуса указывается минимальное и максимальное суммарное сечение жил, которое можно соединить в зажиме.

    Опрессовка гильзами

    Самое надежное соединение, применяемое в линиях с высокой токовой нагрузкой. В качестве зажима используется трубка, в которую заводят оголенные концы проводников и обжимают механическими или гидравлическими пресс-клещами. Некоторые мастера для этой цели используют пассатижи, но в этом случае нельзя гарантировать надежность соединения.

    Материал гильзы должен совпадать с материалом проводников. Если необходимо соединить медный кабель с алюминиевым, используют комбинированную медно-алюминиевую гильзу. Диаметр трубки подбирается, в зависимости от суммарного сечения проводников — после заводки концов в ней не должно оставаться пустот.

    Соединение проводов опрессовкой делается так, чтобы их концы находились примерно посередине гильзы. Соединение изолируется термоусадочной трубкой или обыкновенной изолентой.

    Преимущества опрессовки гильзами:

    • Невысокая стоимость гильз.
    • Надежное соединение с высокой механической прочностью.
    • Можно соединять медь с алюминием.

    Недостатки:

    • Неразъемное соединение — при необходимости гильзу придется срезать.
    • Для работы нужен специальный инструмент.
    • На проведение работ требуется больше времени.

    Важно. Медь и алюминий подвержен окислению. Перед опрессовкой рекомендуется зачистить провода до блеска и обработать специальной смазкой.

    Пайка и сварка

    Пайка — старый, но надежный способ, используемый до сих пор. Его суть заключается в соединении проводов расплавленным припоем, который затекает в зазоры скрутки. После его застывания образуется монолитное соединение. Пайку используют для стыковки медных проводов. В продаже имеются флюсы и для алюминия, но специалисты предпочитают воздерживаться от его пайки. Процесс пайки:

    1. Снять с концов проводов изоляцию и зачистить от лака.
    2. Сделать скрутку.
    3. Обработать скрутку канифолью.
    4. Прогреть место соединения паяльником с набранным припоем, пока он не заполнит все промежутки.
    5. Дать остыть.
    6. Обработать спиртом место пайки и заизолировать.

    Этот способ хорошо подходит для стыковки проводников небольших диаметров. Полученное соединение не нуждается в обслуживании весь срок эксплуатации.

    Преимущества пайки:

    • Отличное качество соединения.
    • Низкая себестоимость работ.

    Недостатки:

    • Трудоемкость.
    • Необходим опыт работы с паяльником.
    • Неразъемное соединение.
    • Нельзя использовать в сетях с высокой токовой нагрузкой.

    Для соединения кабелей сваркой, используется сварочный аппарат. Как и в предыдущем случае, концы проводников предварительно скручивают, затем угольным или графитовым электродом сплавляют конец скрутки до образования шарика. В итоге получается монолитное соединение, отличающееся надежностью. Недостатки этого способа — неразъемное соединение и необходимость наличия определенного навыка работы со сваркой.

    Скрутка и изоляция

    Суть заключается в скручивании оголенных концов проводников между собой пассатижами с последующей изоляцией. Еще до недавнего времени, когда нагрузка в квартирах складывалась только из освещения и телевизора, скрутка применялась повсеместно. Сейчас она запрещена ПЭУ, особенно в деревянных постройках и помещениях с высокой влажностью.

    Преимущества скрутки:

    • Простота работ.
    • Не требуется никаких материальных затрат.

    Недостатки:

    • Низкое качество соединения.
    • Нельзя соединять медь с алюминием.

    Подготовительный этап к пайке или сварке, при монтаже временной проводки.

    Соединение проводов зажимами «орех»

    Ответвительный сжим, предназначен для выполнения ответвлений от магистрального кабеля без его разрыва. Устройство зажима состоит из разборного поликарбонатного корпуса, внутри расположен стальной сердечник из двух плашек и промежуточной пластины. Половинки корпуса соединяются между собой стопорными кольцами, а плашки — стяжными болтами.

    Установка ответвительного сжима:

    1. Разобрать ответвительный сжим.
    2. Снять изоляцию с магистрального провода на длину пластины.
    3. Оголить конец отходящего провода на длину пластины.
    4. Уложить провода в пазы на плашках.
    5. Стянуть сердечник болтами, предварительно уложив латунную пластину между плашками.
    6. Собрать корпус.

    Важно. Необходимо правильно подобрать типоразмер «ореха», в зависимости от сечения используемых кабелей. Подбор сжимов осуществляется в соответствии с диапазоном сечений, указанных на пластинах сердечника.

    Преимущества сжима «орех»:

    • Невысокая стоимость.
    • Простота установки.
    • Возможность соединения алюминия и меди.
    • Хорошая изоляция.

    Недостатки:

    • Большие габариты устройства.
    • Необходимо периодически подтягивать болты.

    Устройство допускается использовать в сетях с напряжением до 660 В. Корпус «ореха» имеет достаточно хорошую изоляцию, но не способен обеспечить полную защиту от влаги и пыли. При эксплуатации сжима в неблагоприятных условиях, корпус рекомендуется обмотать изолентой.

    Соединение болтом

    Все, что понадобится для работы — это любой болт, шайбы соответствующего диаметра и гайка.

    Концы проводников зачищают от изоляции. На оголенных участках формируют петли по диаметру болта. Чтобы упростить работу, концы кабелей можно обернуть вокруг болта и затем закрутить. Элементы соединения надеваются на болт в следующем порядке:

    1. Шайба.
    2. Проводник.
    3. Шайба.
    4. Проводник.
    5. Шайба.
    6. Гайка.

    Гайка подтягивается руками, затем ключом или пассатижами. Готовое соединение тщательно изолируется.

    Преимущества болтового соединения:

    • Простота работы.
    • Надежный контакт.
    • Низкая себестоимость.
    • Разборное соединение.
    • Использование в сетях с высокой нагрузкой.

    Недостатки: громоздкость конструкции, которую не всегда можно уместить в распределительную коробку, большой расход изоленты.

    Как соединить несколько проводов

    Для объединения проводов подойдут следующие способы:

    1. Пружинные клеммы.
    2. Скрутка с пайкой, сваркой или использованием колпачков СИЗ.
    3. Опрессовка гильзами.
    4. Болтовое соединение.

    Первый вариант менее трудоемкий и самый быстрый. Подходит также болтовое соединение — количество проводников ограничивается только длиной болта, но соединение имеет большие габариты.

    Соединение проводов разного сечения

    При соединении проводников разного сечения, скрутка не может обеспечить надежный контакт, поэтому все способы, связанные с ней, исключаются. Рекомендуется использовать клеммные колодки, пружинные клеммы или соединение болтом.

    Объединение многожильных и одножильных проводников

    Не имеет каких-либо особенностей. Подойдет любой из описанных способов, исключение составляет только скрутка проводников из разных материалов. В остальном выбор зависит от предпочтений и финансовых возможностей. При использовании винтовых клеммных колодок, необходимо наличие наконечников на многожильном проводе.

    Соединение кабелей в воде и под землей

    Электричество и влага — вещи несовместимые, поэтому для соединений, сделанных под водой или в земле, предъявляются особые требования. Концы проводников соединяют методом пайки или опрессовкой гильзами. Затем обрабатывают термоклеем и изолируют термоусадочной трубкой. Если все сделать правильно, то проникновение влаги в место соединения исключено.

    Можно также использовать стыковку клеммными колодками. Место соединения помещают в герметичный короб и заполняют силиконовым герметиком. Кабель, проходящий под землей, должен быть помещен в трубу или короб —от повреждения грызунами.

    Можно использовать один способ или сразу несколько — все зависит от монтажа. Главное, что не следует забывать — это безопасность. Участок, на котором производятся электромонтажные работы, необходимо в обязательном порядке отключить от сети, придерживаться ПЭУ и использовать исправный инструмент.

    dekormyhome.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
