Методы продления срока службы газобаллонного оборудования на авто

Каков период эксплуатации газобаллонного оборудования, сказать практически невозможно, поскольку каждый из узлов имеет свой ограниченный ресурс работы. Например, форсунки придется полностью менять через 150-200 тыс. км, баллон ГБО – через 10 лет (можно и через 12-15 при условии, что он не поврежден коррозии и нет признаков “усталости металла”, редуктор – через 200 тыс. км. Во многом работа ГБО зависит и от качества газа – чем хуже газ, тем чаще придется ремонтировать газобаллонное оборудование на авто.

Правила эксплуатации газобаллонного оборудования

Установка газобаллонного оборудования на автомобили требует периодической проверки и проведения регламентных работ, суть которых в следующем:

• постоянная проверка уплотнений, соединений, в том числе и на мультиклапане;

• замена фильтров газовой и жидкой фазы раз в 10-12 тыс. км (или при необходимости). Если установлены фильтры с отстойниками, сливайте конденсат (газолин) по мере наполнения емкости;

• своевременно заменяйте ремкомплекты форсунок и редуктора – хотя бы раз в 40-50 тыс. км. Через аналогичное расстояние требуется и стендовая чистка жиклеров, а также очистка редуктора от нагара;

• строк службы баллона – 10 лет, раз в два года необходима проверка давлением и опрессовка. Подкрашивайте баллон, если заметили признаки коррозии;

• уделяйте время настройке ЭБУ. Газобаллонное оборудование 4 поколения должно быть полностью синхронизированным. Если из-за неправильной настройки ЭБУ будет через редуктор подавать больше газа, чем нужно, это чревато проблемами с клапанами. К тому же настройка – это оптимизация расхода топлива;

• своевременно меняйте тосол и масло (согласно регламенту раз в 2 года).

Настоятельно рекомендуем проверять

• не ездите на газу на повышенных оборотах слишком часто. Если вы любите ездить по трассам на максимальных возможностях двигателя, переключайтесь на бензин;

• старайтесь заправляться только качественным газом на одной и той же заправке;

• не заливайте газа более 80% объема баллона;

• прислушивайтесь к любым изменениям в работе двигателя – они могут стать первым сигналом к проблемам у газобаллонного оборудования.

Авторизированные центры PRIDE GAS (официальный представитель AEB в Украине) готовы в любую минуту оказать вам качественную практическую и консультационную помощь с газобаллонным оборудованием. У нас вы можете купить газобаллонное оборудование 4 поколения на любое количество цилиндров, получив гарантию 3 года. Наши специалисты детально расскажут вам какие регламентные работы необходимо проходить и когда, а комплекты PRIDE by AEB напомнят вам об этом (одна из встроенных функций).

PRIDE by AEB – лучшие комплекты газобаллонного оборудования из Италии для украинских дорог от PRIDE GAS!

Также интересные статьи от PRIDE GAS:

Установка ГБО на дизельные двигатели от Pride (AEB)

Как меняются характеристики автомобиля с установкой ГБО

Как устроена система газобаллонного оборудования 4 поколения

pride-gas.com

Освидетельствование автомобильных газовых баллонов. – Портал о ГБО.

Многие пользователи ГБО знают о том, что баллоны, установленные в их автомобилях, нужно освидетельствовать каждые два года. Но многие не знают, что это такое и думают, что это всего лишь формальность. А зря, ведь испытанный

Целью проведения освидетельствования баллонов является контроль технического состояния баллонов и определение возможности их дальнейшей эксплуатации.

Баллоны должны быть направлены для технического освидетельствования, если они имеют:

• истекший срок освидетельствования,
• нарушенную герметичность соединения,
• нарушенную герметичность сварных швов,
• нарушенную герметичность соединения запорно-предоханительной арматуры с фланцем баллона,
• неудовлетворительную окраску наружной поверхности (нарушение лакокрасочного покрытия более 10% от общей поверхности).

Освидетельствование газового баллона должно проводиться один раз в 2 года. Дата проведения следующего освидетельствования баллона до 100 литров должна быть выбита на паспортной табличке, для баллонов объемом свыше 100 литров – указана в паспорте на баллон.

Срок службы баллонов зависит от результатов проведения технического освидетельствования, но не должен быть больше расчетного срока службы, установленного нормативным документом на их изготовление, указанного в паспорте на баллон или инструкции по эксплуатации баллона.

По результатам освидетельствования баллон может быть признан годным для дальнейшей эксплуатации, направлен в ремонт или выбракован.

Теперь кратко расскажем о том, как производится освидетельствование баллонов, опишем основные этапы.

1) Подготовка баллонов.

В первую очередь, поверхность баллонов, поступивших для освидетельствования, очищается от грязи, моется водой. Затем баллоны освобождаются от газа и его неиспарившихся остатков, производится демонтаж блока арматуры и дегазация баллона паром под давлением не менее 0,04 МПа. Затем баллон проверяется на отсутствие в нем газа с помощью газоанализатора. Внутренняя поверхность баллонов очищается от грязи, продуктов коррозии, жирных и масляных пятен, моется водой.

2) Осмотр наружной и внутренней поверхности баллонов.

Осмотр поверхностей баллонов проводят с целью выявления дефектов, снижающих прочность баллонов. Таких как:

• сколы,
• трещины,
• ржавчина,
• потертости.

Осмотру подвергается 100% внутренней и наружной поверхности, сварных швов, сливной горловины и фланца. Баллон, на поверхности которого выявлены трещины, коррозионные повреждения, риски и другие повреждения глубиной 10% от номинальной толщины стенки, должен быть выбракован. Если в сварных швах баллона обнаружены трещины – баллон должен быть выбракован. Если на баллоне есть вмятины или другие деформации корпуса, он должен быть выбракован.

3) Гидравлические испытания

Гидравлические испытания проводят в бронекамере или за специальным ограждением с целью проверки прочности баллона. Баллон наполняется водой комнатной температуры (чтобы не образовывался конденсат на стенках баллона). Баллон нагружается водой под давлением 25 атмосфер и выдерживается под этим давлением 2 минуты (если в паспорте на баллон не указано другое время). Затем, давление снижают до рабочего (16 атм.) и производят осмотр поверхности баллона и сварных швов. Если на баллоне обнаруживаются деформации корпуса, течи, трещины, “слезки” или потение, такой баллон должен быть выбракован. После проведения гидравлических испытаний внутренняя поверхность баллона должна быть тщательно высушена горячим сухим воздухом.

4) Пневматические испытания

Пневматическое испытание баллона проводится в сборе с блоком запорной арматуры (мультиклапаном) с целью проверки герметичности. Баллон погружается в ванну с водой и заполняется воздухом до рабочего давления 16 атмосфер. Время выдержки баллона под рабочим давлением должно быть указано в паспорте на баллон. Если время не указано, баллон выдерживается в течение 2 минут. Появление воздушных пузырьков на поверхности воды не допускается.

После всех испытаний на паспортной табличке баллона ставится клеймо организации, проводившей освидетельствования и в той же строке выбивается дата текущего и следующего освидетельство вания. Затем баллон окрашивается в красный цвет, сушится. На боковую поверхность баллона наносится надпись “ОГНЕОПАСНО”. Клиенту выдается “Акт об освидетельствовании баллона“.

Вот так производится освидетельствование автомобильных газовых баллонов. Относиться к этому нужно серьезно, это не формальность, ведь от этого зависит ваша безопасность и безопасность других людей. Техническое освидетельствование баллонов нужно производить каждые 2 года эксплуатации.

Информация подготовлена – ООО “Авто-С” (Установка, регулировка, обслуживание ГБО, освидетельствование баллонов в Екатеринбурге)

Тема на форуме

gazmap.ru

Освидетельствование газовых баллонов для автомобилей

Содержание

• Освидетельствование газовых баллонов

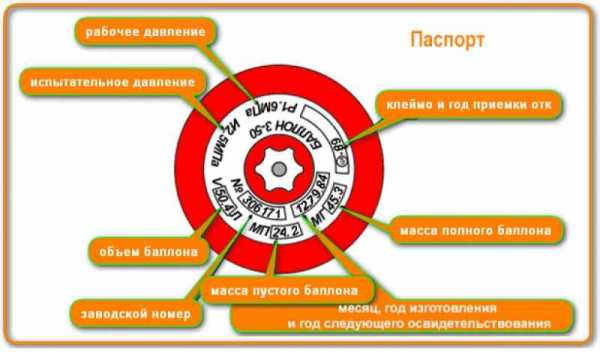

• Информация на корпусе баллона

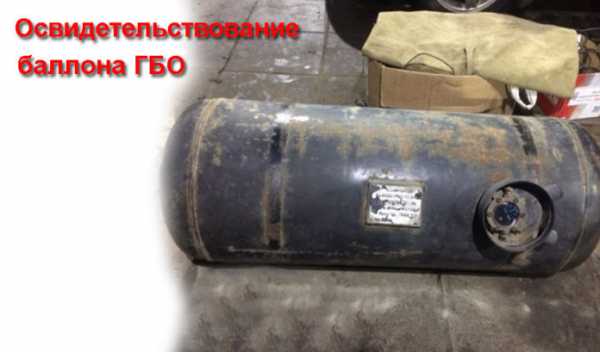

• Освидетельствование баллона ГБО
• Периодичность проверки автомобильного баллона согласно паспорту производителя
• Техническое освидетельствование автомобильных газовых баллонов
• Периодичность проверки автомобильного баллона согласно ФНП
• любые газовые баллоны
• паспорт баллона
• срок службы баллонов
• Важно: срок службы баллона — 20 лет.
  • Ниже приводим пояснение Ростехнадзора к приказу № 116 от 25.03.2014 :
    • В какие сроки и как должен быть реализован данный приказ?
    • Как будет контролироваться его исполнение на предприятиях?
    • От 50 — до 80% баллонов на предприятия малого и среднего бизнеса свыше 40 лет и подлежат замене. Хотелось бы получить ответ, какой по Вашему мнению, выход из ситуации?
    • Неизбежно, придется обращаться к иностранным производителям. Значительная часть финансовых потоков пойдет в зарубеж, не скажется ли это негативно на нашей экономике, учитывая, тот фактор, что странами ЕС ведется политика санкций в отношении нашей страны?
    • Ни приведет ли введение новых правил к внедрению нового европейского стандарта на баллоны?
    • Привлечение баллонов импортного производства, с большим диаметром, повлечет за собой и замену контейнеров для транспортирования и хранения баллонов? А это тоже время и затраты.
    • Какие выводы из всего этого следуют? Да все предельно просто. Закон вступил в силу в декабре 2014г, значит, можно спокойно до 2019г. пользоваться имеющимся в наличии парком. Что будет дальше? А дальше, по мнению надзора, за это время все должны закупить новых баллонов, еще выйдет новый ГОСТ, который позволит пустить волну импорта… Короче «Покупайте новые баллоны!» такой лозунг на ближайшее время.. А деньги-то немалые вложить нужно, и так каждые 20 лет. Дороговато как-то. Может, как в Европе будет, где баллонов высокого давления мало у кого есть. Там часто газ продают, баллончик в аренду подсовывают, недорого за аренду берут, но уже монополия.
• правила хранения баллонов
• как правильно погрузить баллоны
• правила перевозки баллонов с техническими газами (А.Г.Блинов)
• Двухнедельный курс BRC
• окраска баллонов
• Характеристики баллонов

Освидетельствование газовых баллонов

Освидетельствование баллонов

Проблемы при получении диагностической карты или не удается постановка (снятие) на учет?

Ваш автомобиль, оборудован ГБО?

Отказываются наполнять баллоны на заправке?

Закончился срок действия освидетельствования баллонов?

Негде официально опрессовать баллон в Москве?

Мы решим Ваши проблемы!

Многие пользователи ГБО знают, что баллоны СУГ (пропан-бутан), установленные в их автомобилях, нужно освидетельствовать каждые два года. Однако большая часть из них не имеет представления о том, что это такое, считая все лишь простой формальностью. При этом упускается главное: испытанный баллон не только исключает появление вышеописанных проблем, но и является залогом безопасности при использовании ГБО.

АО “МГПЗ” оказывает услуги по освидетельствованию и опрессовке баллонов, а также занимается обслуживанием ГБО

В отличие от других фирм, мы имеем сертификат Ростехнадзора и личное клеймо, дающие право оказывать подобные услуги.

Также, мы предоставляем услуги по освидетельствованию баллонов под наполнение пропаном, метаном, кислородом, гелием, водородом, углекислотой, аргоном, сварочными смесями.

Техническое освидетельствование баллонов без клейма является недействительным.

• аттестация автомобильных баллонов для наполнения СУГ (пропан-бутан) проводится 1 раз в 2 года;
• аттестация автомобильных баллонов из легированных сталей для наполнения КПГ – 1 раз в 5 лет;
• аттестация автомобильных баллонов из углеродистых сталей для наполнения КПГ – 1 раз в 3 года;
• для баллонов из углеродистой стали аттестацию необходимо проводить 1 раз в 5 лет;
• аттестация баллонов, установленных стационарно, заполняемые инертными газами –1 раз в 10 лет;
• аттестация моноблоков – 1 раз в 10 лет.

Порядок проведения освидетельствования баллонов

1) Подготовка баллонов

В первую очередь, поверхность баллонов, поступивших для освидетельствования, очищается от грязи, моется водой. Затем баллоны освобождаются от газа и его неиспарившихся остатков, производится демонтаж блока арматуры и, в случае необходимости, дегазация баллона паром под давлением не менее 0,04 МПа. Внутренняя поверхность баллонов очищается от грязи, продуктов коррозии, жирных и масляных пятен, моется водой.

2) Осмотр наружной и внутренней поверхности баллонов

Осмотр поверхностей баллонов проводят с целью выявления дефектов, снижающих прочность баллонов. К ним относят: сколы, трещины, ржавчина, потертости, вмятины. Осмотру подвергается 100% внутренней и наружной поверхности, сварных швов, горловины (за исключением баллонов до 55 л под СУГ).

Баллон выбраковывается в случаях, если:

— на поверхности выявлены трещины, коррозионные и другие повреждения глубиной 10% от номинальной толщины стенки;

— в сварных швах баллона обнаружены трещины;

— на баллоне есть вмятины или другие деформации корпуса.

3) Гидравлические испытания

Гидравлические испытания стальных баллонов проводят за специальным ограждением с целью проверки прочности баллона. Баллон наполняется водой комнатной температуры (во избежание образования конденсата на стенках баллона). Баллон нагружается водой под давлением в полтора раза больше рабочего, и выдерживается 2 минуты (если в паспорте на баллон не указано другое время). Затем, давление снижают до рабочего и производят осмотр поверхности баллона и сварных швов. Если на баллоне обнаруживаются деформации корпуса, течи, трещины, “слезки” или потение, баллон выбраковывается. После проведения гидравлических испытаний внутренняя поверхность баллона тщательно высушивается.

После всех испытаний на горловине баллона ставится клеймо организации, проводившей освидетельствование, и выбивается дата текущего и следующего освидетельствования. Затем баллон окрашивается в цвет заполняемого газа, маркируется, сушится.

АО «МГПЗ» обладает всем необходимым оборудованием и должной квалификацией сотрудников для обеспечения высокой точности и качества проверки на каждом этапе.

После проведения технического освидетельствования баллонов, установленных на автомобиле, клиенту выдается:

— свидетельство формы 2б «О проведении периодических испытаний газобаллонного оборудования, установленного на транспортном средстве»;

— сертификат, подтверждающий право на оказание данной услуги.

Помните, что от этого зависит не только Ваша жизнь, но и жизнь окружающих Вас людей!

Для получения более подробной информации об освидетельствовании баллонов звоните по телефонам:

8-(498)-657-82-48

8-(498)-657-47-91

Информация на ко

motors4x4.ru

Освидетельствование газовых баллонов: бытовых, автомобильных

Для хранения и транспортирования сжатых и сжиженных газов применяют емкости, выполненные из металла или композитных материалов. Эти сосуды рассчитаны на то, что газ будет храниться в них под определенным давлением. Так, ГОСТ 15860-84 определяет, что рабочее давление в емкости с пропаном не должно превышать 1,6 МПа. Существуют и емкости, рассчитанные на более высокое давление в 5 МПа. Все емкости, применяемые для хранения газов должны проходить испытания и периодические освидетельствования.

Цель проведения испытаний и освидетельствования газового баллона – это контроль над его техническим состоянием и принятие решение о его дальнейшей эксплуатации или утилизации.

Поверка газового баллона

Освидетельствование газового баллона – это мероприятие, которое необходимо в первую очередь его владельцу. Освидетельствование может гарантировать то, что баллон безопасен в эксплуатации и может быть использован по назначению, в противном случае их эксплуатация недопустима. Существует единый порядок освидетельствования, во время ее проведения проводят осмотр поверхностей баллонов на предмет обнаружения повреждения поверхности.

Срок службы газового баллона

Выполняют проверку качества маркировки и окраски на предмет соответствия требованиям ГОСТ, состояния крана. Кроме того, в процессе аттестации проводят гидравлические испытания емкостей для хранения газов. Результаты осмотра и проведенных испытаний заносят в паспорт, сопровождающий изделие все время его эксплуатации.

Без проведения подобных мероприятий заправка и эксплуатации емкостей для хранения и перевозки газа недопустимы. Обследование баллонов и вынесение заключения по ним может выполнять только организация, которая имеет все необходимые разрешения и полномочия от соответствующих государственных надзорных органов.

Сосуды для хранения газов должны проходить аттестацию один раз в несколько лет. Срок проведения зависит от нескольких параметров – от материала, например, если баллоны изготовлены из легированной или углеродистой стали, то им достаточно проходить через эту процедуру один раз в пять лет. Баллоны, устанавливаемые на автомобили в составе ГБО, должны проходить аттестацию в три или пять лет.

Баллоны, которые работают в стационарных условиях и предназначены для хранения инертных газов проходят необходимые освидетельствования один раз в десять лет.

Обозначенные сроки освидетельствования должны строго соблюдаться. Все дело в безопасности. Если емкости предназначены для хранения и перевозки пропаном, ацетиленом или другим взрывоопасным газом любой дефект на наружной поверхности баллона может привести к непоправимым последствиям.

Как только возникают сомнения в работоспособности емкости для хранения газа необходимо вывести ее из оборота и приобрести, или арендовать новый.

Период допустимой эксплуатации

ГОСТ 949-73 определил то, что для баллонов, выполненных из стали и рабочим давлением до 19,6 МПа составляет 20 лет.

Период допустимой эксплуатации

Периодичность проведения проверки годности баллонов

Транспортировка и эксплуатация технических газов связано со значительной опасностью. Это обусловлено не столько их взрывоопасностью или воспламеняемостью, а, сколько наличием высокого давления в сосудах, предназначенных для их хранения и доставки к месту потребления.

При таких условиях даже самый незначительный дефект может оказаться причиной серьезного происшествия. Именно поэтому огромную роль играет своевременное освидетельствование и необходимое обслуживание баллонов.

Процесс освидетельствования и восстановления емкостей для промышленных газов

Нормативной документацией, а именно «Правилами обустройства и эксплуатации сосудов…» назначена регулярность проведения освидетельствования технического состояние сосудов для газов.

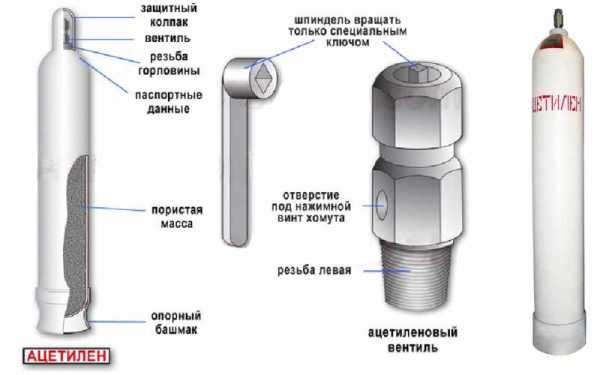

Правила использования ацетиленовых баллонов

К примеру, освидетельствование баллонов для ацетилена проводится один раз в пять лет. В то время, как масса, находящаяся внутри баллона, должна проверятся как минимум один раз в 2 года. Кстати, на баллоне должна быть нанесена отметка о сроках проведения освидетельствования, результате осмотра пористой массы и указаны сроки следующего освидетельствования баллона.

В соответствии с техническими условиями, к эксплуатации допускают только те емкости, которые прошли все необходимые испытания и об этом сделаны все соответствующие записи. Новые сосуды, проходят необходимый цикл испытаний во время приемки продукции службой технического контроля.

По истечении сроков освидетельствования баллоны должны проходить переосвидетельствование, то есть полное освидетельствование технического состояния. При этом те, которые переосвидетельствование не прошли должны быть изъяты из оборота и отправлены на вторичную переработку (утилизацию).

Емкости, на которых обнаружены исправимые дефекты, то они подлежат ремонту и после выполнения требуемых работ, проведения надлежащих испытаний могут быть возвращены в эксплуатацию.

Порядок проведения очередных испытаний баллонов

Очередные испытания баллонов проводят, руководствуясь РД 03112194-1094-03 и РД 03112194-1095-03. Сотрудники, которые выполняют такую работу, должны пройти соответствующие курсы и обладать надлежащими знаниями и навыками.

Очередные испытания проводят в следующей последовательности:

1. Приемка емкостей. На этом этапе освидетельствования выполняется проверка комплектности баллона, выполняется осмотр внешней поверхности. Одновременно с этим выполняют проверку даты последнего осмотра и опрессовки. При необходимости должна быть выполнена очистка внутренней поверхности емкости.
2. Обследование внутренней части емкости проводят с применением специализированного оборудования.
3. Выполняют демонтаж арматуры и ее проверку. Кроме того, в процессе осмотра может быть выполнена установка технологических деталей, без которых невозможно провести гидравлические испытания.

После проведения гидравлических испытаний (опрессовки) необходимо просушить сосуд от следов реагента. Вернуть на место демонтированную арматуру.

Баллон необходимо подготовить к грунтовке и покраске. Для этого его подвергают пескоструйной обработке. После нанесения покрытия соответствующего цвета и ее просушки на поверхность баллона необходимо выполнить маркировку в соответствии с нормативной документацией. Окончание работ по освидетельствованию оформляется соответствующим актом. Общее время на выполнение всех указанных работ составляет 3 – 5 часов. В это время входят и подготовительные и основные операции.

Правила хранения

Баллоны, предназначаемые для технических газов, хранят на основании требований безопасности, которые определены в «Правилах эксплуатации сосудов под давлением ПБ 03-576-03».

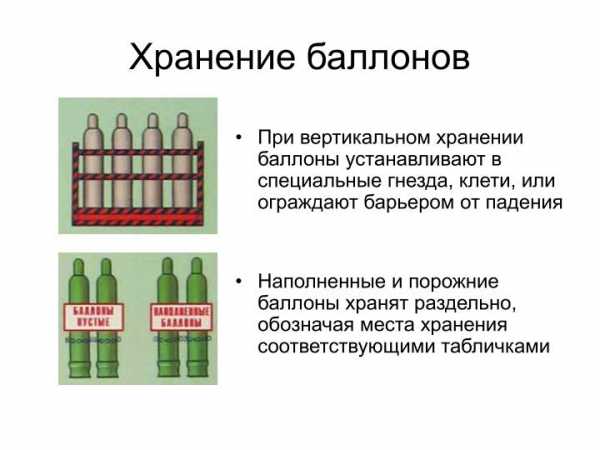

Хранение баллонов

В частности, весь рабочий и инженерно-технический персонал должен пройти должный теоретический и практический инструктаж. Сосуды, содержащие газ, хранят или в отдельных помещениях (зданиях), или допустимо их хранение и на открытом пространстве, но в этом случае, они должны быть ограждены от воздействия осадков и солнца.

Между тем хранить в одном помещении (здании) емкости с кислородом и горючими газами запрещено!

Емкости с газом могут быть установлены, для дальнейшей эксплуатации, не ближе чем на один метр к источникам тепла. Если для обогрева применяют открытый огонь, то расстояние до баллона не должно быть меньше 5 метров.

Виды и устройство вентилей

Несмотря на то, что все баллоны для хранения и перевозки газов отличаются друг от друга формой, цветом покрытия, объемом и многими другими характеристиками все они имеют одинаковое устройство. Баллон включает в свой состав – кран, бак и пр. Краны могут отличаться друг от друга конструктивными особенностями и материалами, которые были использованы для их производства. Кроме, их разделяют по типу применения – одни применяют для кислорода, другие для пропана, третьи для ацетилена. Соответственно на их поверхность наносят покрытия следующего типа:

• синее;
• красное
• белое.

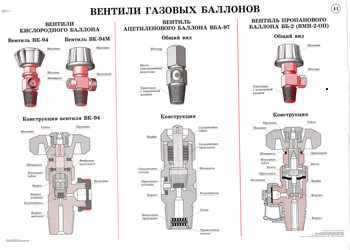

Вентили газовых баллонов

Типовой газовый кран состоит из:

Корпуса, выполненного в виде тройника, состоящего из трех штуцеров, на каждом из них нарезана резьба. На некоторых моделях в корпус вмонтирован предохранительный клапан. Главная задача этого устройства стравливание излишнего давления, возникшего в баллоне.

Штуцера, расположенного внизу предназначенного для присоединения крана к емкости для хранения газа. К верхнему крепится регулирующих маховик (штурвал). К боковому штуцеру присоединяют внешние коммуникации или выполняют закачку газа. Корпус и основные детали выполняют из латуни или стали.

Краны, применяемые для негорючих газов, выполняют с правой резьбой на штуцерах, для тех, которые используют для горючих газов, нарезают левую.

Ремонт вентиля газового баллона

Основные неисправности газовых кранов

На самом деле конструкция газового крана не отличается сложностью и особо в нем ломаться нечему. Но и тем не менее в силу ряда причин, он может или начать пропускать газ или полностью выйти из строя. Одна из причин его поломок – это небрежное отношение со стороны персонала. Например, прикладывание излишних усилий при открывании или закрывании. Это может привести или к срыву резьбы или поломке штока.

Кроме этого, попадание в регулятор посторонних частиц может привести к тому, что они не дадут полностью закрыть затвор, а это неизбежно приведет к утечке газа. В любом случае при малейшем подозрении на наличие дефектов в корпусе или механизме газового крана, баллон необходимо изымать с рабочего места или бытового помещения и отправить его на ремонт.

Да, бесспорно, газовый кран, можно снять с баллона и самостоятельно его осмотреть и при необходимости его продуть или отремонтировать, но нельзя забывать о том, что любая работа с газовым баллоном несет в себе потенциальную опасность. Именно поэтому еден строгий запрет на демонтаж газовых кранов самостоятельно в кустарных условиях. Если есть даже небольшая возможность передать ремонт газового крана в мастерскую, то лучше так и сделать.

Меры предосторожности при замене

Замена вентиля на газовом баллоне должна проводиться с соблюдением определенных мер безопасности, среди них такие, как:

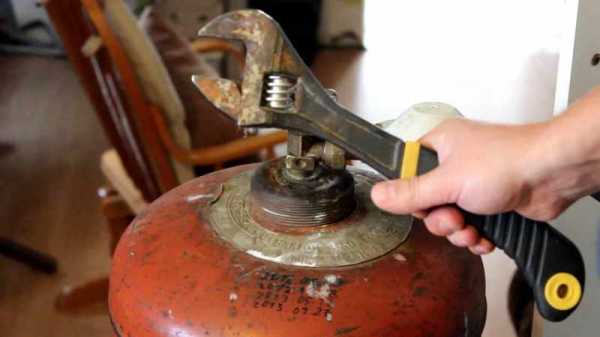

Замена вентиля газового баллона

1. Удалить из сосуда остатки газа. Газ допустимо стравливать только на открытом пространстве. Исключение можно сделать только для азота, кислорода и ряда других.
2. Рабочее место, на котором будут выполнять работы должно хорошо проветриваться.
3. Маховик надо откручивать плавно и с небольшой скоростью.
4. Замену вентиля можно выполнять только после уравнивания давления снаружи и в баллоне.

При установке вентиля на штатное место в баллоне необходимо использовать фум-ленту и другие типы герметиков, которые обеспечивают надежность соединения. Надо отметить, что уплотнители любого типа могут создавать определенные сложность при извлечении вентиля. Для облегчения этой задачи допустимо использовать строительный фен.

Выполнять нагрев арматуры, устанавливаемой на баллон допустимо только после стравливания содержимого емкости.

Пошаговая инструкция по замене вентиля

Новый регулировочный клапан не фиксируется к баллону на чистую резьбу. Обязательно необходимо применять уплотнительные материал: герметики или фум-ленту.

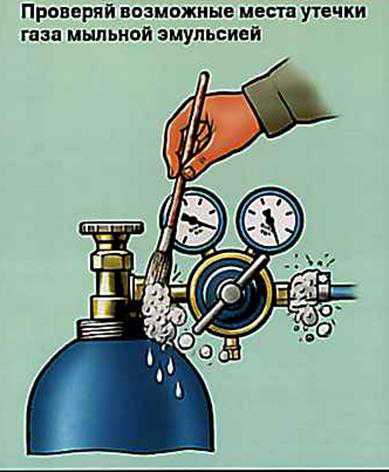

Проверка герметичности и завершение работ

По окончании работ по замене вентиля на газовом сосуде необходимо выполнить проверку герметичности вновь собранных соединений. Для этого используют способ, проверенный десятилетиями – нанесение мыльной пены.

Проверка герметичности и завершение работ

Если стыки собраны некачественно, то в месте утечки газа будут образовываться пузыри и поэтому нужно будет выполнить работу, по сборке по новой.

Зачем делать ремонт газового баллона

Делать или не делать ремонт газовых баллонов определяют на стадии их обследования. В процессе освидетельствования проводят осмотр внешней и внутренних полостей баллона.

Места для осмотра в газовых баллонах при проверки

Кроме того, осматривают состояние опорного башмака, если его состояние не в состоянии обеспечить вертикальную установку баллона, то эксплуатировать его недопустимо.

Виды ремонта газового баллона в частности, ремонт пропановых баллонов

Ремонт газовых баллонов выполняют на основании данных полученных при освидетельствовании в частности. В частности, при проведении восстановительно-ремонтных работ заменяют, вентили, заменяют башмак, выполняют ремонт горловины и пр.

Кроме того, разумеется, при необходимости, на поверхности сосуда наносят дополнительные надписи. Но надо всегда помнить о том, что иногда безопаснее приобрести новый баллон, чем продолжать эксплуатировать старый.

Чаще всего ремонту подлежат пропановые баллоны. Это связано в первую очередь с тем, что эти баллоны имеют широкое применение и в промышленности, и в быту. Но, владельцы бытовых баллонов, должны быть готовы к тому, что они ремонту не подлежат.

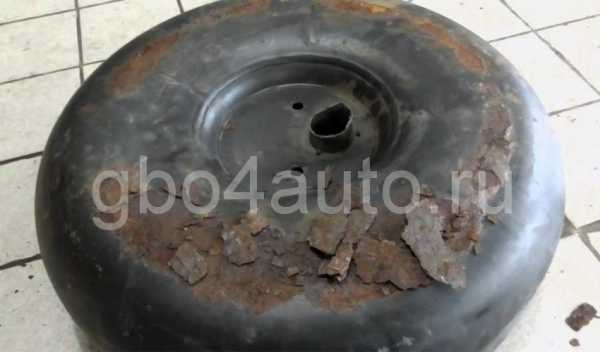

Внешние ддеффекты газового баллона для отбраковывания

Случаи, при которых газовые баллоны не обменивают и к дальнейшему использованию непригодны.

Если на поверхностях баллона выявлены дефекты поверхности, которые превышают 10% от площади поверхности, то такое оборудование ремонту не подлежит и, должно быть, утилизировано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Освидетельствование газовых баллонов для автомобилей

Перевод автомобиля на газовое питание накладывает на владельца обязательство по обеспечению эксплуатации интегрированного в ТС оборудования с максимальной безопасностью. В комплекс таких обязательств входит, кроме прочего, своевременная проверка годности емкостей для хранения газа. Каждый автомобильный баллон, независимо от того, какой состав газа в нем хранится, в определенные нормативами сроки должен быть подвергнут процедурам:

• жидкостная или пневматическая опрессовка;
• метрологическая поверка параметров.

Емкости хранения СНГ или КПГ, входящие в стандартные системы ГБО, не подлежат регистрации в органах Ростехнадзора России, поэтому каждый владелец газобаллонного автомобиля вынужден самостоятельно отслеживать срок, в который должна проводиться очередная поверка, и предъявлять газобаллонное оборудование, в том числе емкости хранения газа, для аттестации на специализированных пунктах.

Виды баллонов для хранения газомоторного топлива

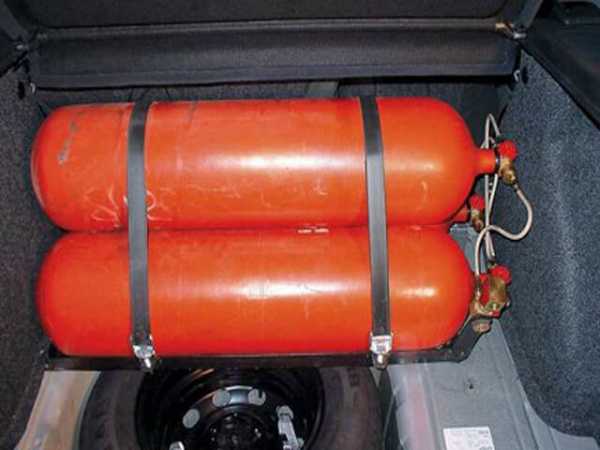

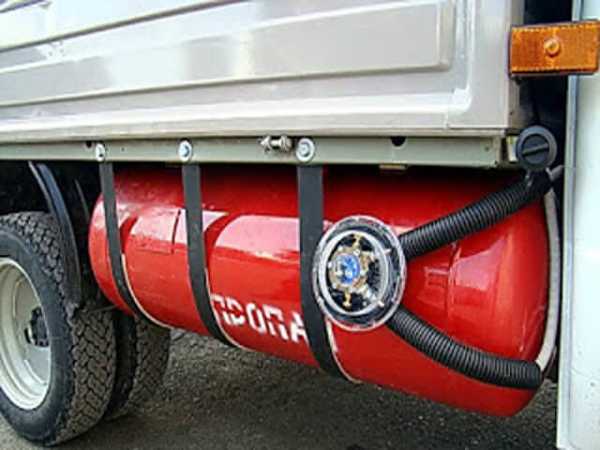

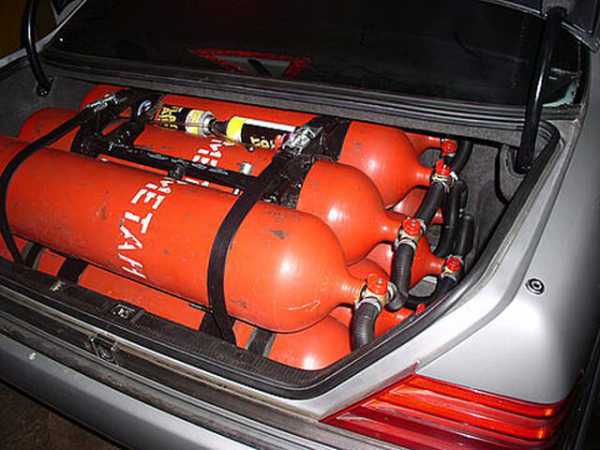

Запас газа для питания мотора хранится в баллонах разнообразной конструкции и типоразмеров. На легковых машинах сосуды устанавливаются по обыкновению в багажнике. На грузовых машинах, специальной технике и автобусах место для монтажа выбирается в зависимости от компоновки: это может быть рама либо другие несущие элементы.

Различие баллонов для хранения сжиженного и компримированного газа заключается в разном рабочем давлении. Так рабочее давление в баллонах для хранения СНГ составляет 1,6 МПа, а для хранения КПГ – 19,6 МПа. Выбор баллона для встраивания в систему ГБО зависит от необходимого количества газа на борту ТС, габаритов сосуда и места его установки. Аттестация газовых баллонов подразумевает, кроме всего прочего, испытание сосудов на предмет соответствия задекларированному рабочему давлению.

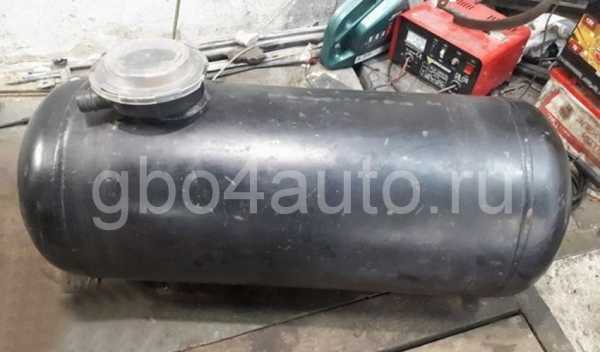

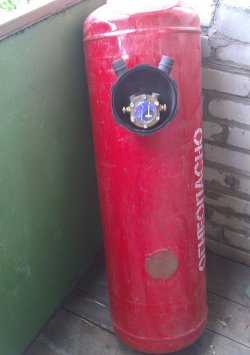

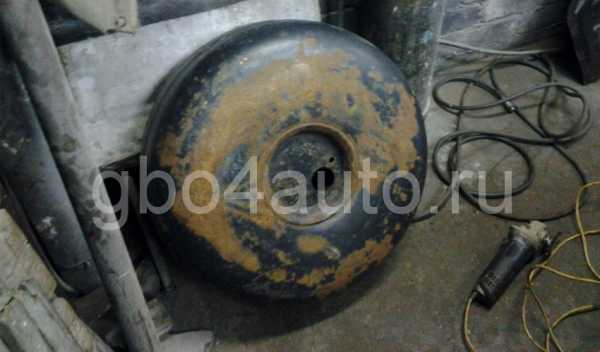

Привычная цилиндрическая форма металлических баллонов, изготавливаемых из углеродистых сталей, постепенно уступает лидерство в пользу эллиптических, тороидальных и других, пока экзотических, форм. На смену углеродистым сталям приходят нержавеющие сплавы, металлокомпозитные и высокопрочные полимерные материалы.

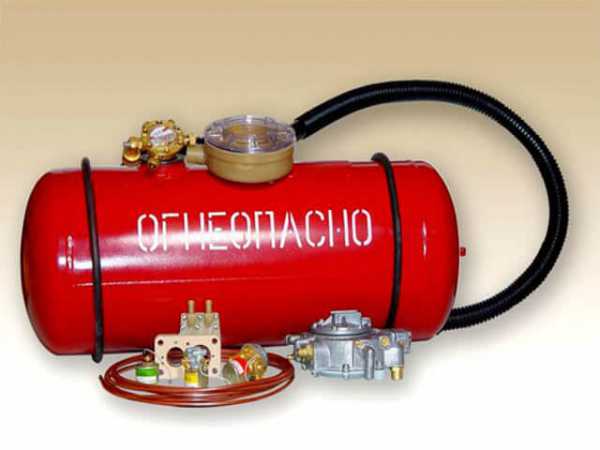

Меняются и конструкции запорно-регулирующей аппаратуры. На смену громоздким комплектам приходят компактные многофункциональные мультиклапаны. Автомобильный мультиклапан ГБО выполняет все функции по подаче, регулированию и контролю параметров газовой смеси.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Периодичность проведения проверки годности баллонов

Известно, что существует две разновидности газомоторного топлива:

• СНГ – пропан-бутановая смесь, компонентный состав которой устанавливается нормами ГОСТ 27578-87;
• КПГ – метан, технические условия на который регламентируются ГОСТ 27577-2000

Освидетельствование баллонов хранения углеводородного и природного газа проводится по одинаковой схеме с небольшими различиями, обусловленными различиями материалов сосуда и свойств газовой смеси.

Правилами устройства и безопасного использования сосудов, испытывающих повышенное давление, установлена периодичность, когда должна проводится проверка годности баллонов для газового моторного топлива. Проведение очередной проверки включает в себя следующие виды работ:

• поверхностный осмотр снаружи и внутри;
• гидравлическая опрессовка.

Срок проведения осмотров совпадает со сроком, когда должна проводиться гидравлическая опрессовка. Периодичность проведения технических освидетельствований сосудов для использования с пропановыми и метановыми ГБО неодинакова. Так пропановые баллоны проверяются 1 раз в два года. Срок проверки метановых зависит от материала, из которого они изготовлены:

• из легированных сталей и из композитов на их основе – 1 раз в 5 лет;
• из углеродистых сталей и из композитов на их основе – 1 раз в 3 года;
• из неметаллических (полимерных) материалов – 1 раз в 2 года.

При положительных результатах освидетельствования автовладельцу выдается свидетельство по форме 2Б. Наличие такого свидетельства предоставляет возможность беспрепятственного прохождения очередных технических осмотров транспортного средства. При отсутствии свидетельства 2Б автовладельцу может быть отказано в заправке топливом на ГАЗС пропанового оборудования и АГНКС – метанового. Кроме того, если при проверке документов сотрудником ГИБДД будет отсутствовать свидетельство, что освидетельствование баллонов выполнено, управляющий автомобилем гражданин может быть оштрафован.

Кроме выписки свидетельства 2Б, в техпаспорте ставится отметка о дате проведения следующей поверки. При этом указывается, что сосуд осмотрен снаружи и внутри, выполнена жидкостная опрессовка и баллон признан годным для эксплуатации в системе ГБО.

Отрицательный результат поверки обязывает владельца ТС произвести замену баллона. Замена баллона не освобождает от проведения испытаний на соответствие всем требованиям.

Обязательные требования к сосудам, предъявляемым к проведению проверки

Технические требования к сосудам, которые предъявляются для очередного освидетельствования, устанавливаются соответствующими руководящими документами. В части пропан-бутановых баллонов таким документом является РД 03112194-1094-03, а в части метанового оборудования – РД 03112194-1095-03. Оба документа утверждены Минтрансом РФ в 2002 году.

Перед тем как в положенный срок предъявить автомобильный баллон на специализированный пункт по освидетельствованию необходимо выполнить самостоятельный осмотр и убедиться, что он отвечает требованиям руководящих документов:

• не истек срок нормативной годности;
• снаружи баллон очищен от масляных и других загрязнений;
• тип сосуда и его конструктивное исполнение находятся в соответствии с нормативными требованиями;
• автомобильный баллон оснащен стандартизованной наполнительной, расходной и другой, предусмотренной конструктивным исполнением арматурой; тройник имеет необходимые заглушки;
• баллоны не содержат остатков газа;
• перекрыты все вентили.

РД 03112194-1094-03 и РД 03112194-1095-03 допускают наличие у баллонов различной конструкции деталей и арматуры, но только в пределах изменений, внесенных предприятием-изготовителем за срок нахождения в производстве конкретного изделия.

Освобождение сосудов от остатков газомоторного топлива должно проводиться на специально оборудованных площадках. Правила не допускают наличия в баллонах избыточного давления газа. Если избыточное давление имеется, баллон к освидетельствованию не допускается и безоговорочно возвращается его хозяину.

Основанием для отказа в проведении освидетельствования служит наличие на наружной образующей корпуса трещиноватости, помятости, различного рода раковин, царапин, превышающих 10% конструктивной толщины стенки. Также не подлежат проведению испытаний баллоны, с отсутствующими полностью или частично паспортными данными, просрочен назначенный срок аттестации, закончился срок нормативной годности.

Освидетельствование баллонов сопровождается маркированием с соблюдением норм, регламентирующих правила нанесения надписей. На маркировочный шильдик предприятия-изготовителя методом чеканки наносится клеймо пункта, проводившего проверку, дата проведенного и назначенная дата следующего освидетельствования. Клеймо наносится в одну строку арабскими цифрами, высота которых не должна быть меньше 8 мм. Назначенный срок очередной проверки может быть продублирован белой надписью на предварительно окрашенной красной эмалью наружной образующей баллона. Кроме этого, на наружную образующую баллона должны быть нанесены белые предупреждающие надписи.

Порядок проведения очередных испытаний баллонов

Последовательность операций при периодических испытаниях баллонов как для хранения СНГ, так и КПГ автомобильных ГБО на пункте проверки описывается указанными выше руководящими документами: РД 03112194-1094-03 и РД 03112194-1095-03. Сотрудники с квалификацией, соответствующей выполняемой операции, осуществляют:

• приемку баллонов. При этом проверяется комплектность и осматривается наружная поверхность на предмет обнаружения критических для поверки дефектов. Проверяется также срок, когда был проведен осмотр и опрессовка;
• очистку внутренней образующей корпуса баллона;
• обследование с применением необходимого оборудования поверхности внутренней образующей корпуса баллона;
• демонтаж предусмотренной конструкцией арматуры;
• установку необходимых технологических деталей глушения отверстий, без которых невозможна опрессовка;
• выполнение гидравлических испытаний;
• сушку от остатков опрессовочного реагента;
• установку демонтированной арматуры;
• выполняют пневматический контроль, который позволяет проверить герметичность технологических стыков и соединений;
• пескоструйную обработку поверхности баллона под грунтование и покраску;
• покраску и последующую сушку окрашенной поверхности баллонов;
• нанесение необходимых маркировочных надписей;
• документальное оформление полученных результатов испытаний;
• передачу освидетельствованных сосудов заказчику.

Срок на выполнение комплекса работ по проверке и испытанию баллона и пропанового, и метанового ГБО составляет примерно 3-3,5 часа. Этот срок включает в себя время, затрачиваемое на подготовительные и заключительные операции.

Автор: А. Копылов

gboteh.ru

процедура, опрессовка и проверка системы

Все владельцы транспортных средств, имеющие газобаллонное оборудование, обязаны в определенное время проходить освидетельствование баллонов. В соответствие с правилами Ростехнадзора, баллон должен проверяться на срок годности, на соответствие его требованиям безопасной эксплуатации, герметичности и прочности.

Освидетельствование баллона

Сроки освидетельствования баллона зависят от его наполнителя:

• оборудование с метаном – если баллон произведен из легированной стали, 1 раз в 5 лет, если из стали, не имеющей легирующих добавок – 1 раз в 3 года;
• оборудование с пропаном (смеси пропан-бутан) – 1 раз в 24 месяца.

В соответствие с Кодексом об административных нарушениях, а именно ч.1 пп. 12.5 и 7.14, запрещено эксплуатировать транспортное средство, имеющее газобаллонное оборудование, если на поверхности баллонов нанесенные данные не совпадают с данными, указанными в техническом паспорте. А также не нанесены сведения, касающиеся даты последней проверки и планируемой.

Первое, что необходимо сделать, это уточнить, вышел или нет срок годности сосуда, который установлен производителем. Данные сведения указаны на самом оборудование. Если со сроком годности все нормально, можно приступать к процедуре переосвидетельствования.

Если объем сосуда менее 100 л, дату очередного освидетельствования можно посмотреть на специальной табличке, она выполнена из металла и прикреплена к самому оборудованию. Если объем сосуда более 100 л, дата указана в приложении, выдающемся при установке самого баллона.

Как только даты были уточнены, можно приступать непосредственно к самой процедуре.

Процедура освидетельствования

Обращаясь к ПБ 03-576-03, в котором прописаны правила эксплуатации баллонов, находящихся под давлением, можно сделать вывод, что основное освидетельствование баллон состоит из аттестации, опрессовки и проверки оборудования.

Итак, процедура включает в себя выполнение следующих действий:

• визуальный осмотр оборудования, проверка срока годности и даты следующего освидетельствования;
• в некоторых случаях, если требуется, баллон снимают;
• далее его очищаю от грязи, моют, стравливают газ;
• затем проводится аттестация, которая заключается в исследовании на пригодность, соответствие всем нормам и стандартам, поиск дефектов;
• если были обнаружены дефекты на поверхности, а именно коррозия, баллон зачищают, покрывают грунтовкой и красят;
• опрессовка оборудования заключается в проведении испытаний на герметичность и прочность оборудования;
• конечным этапом становится проверка баллона, а именно постановка клейма и занесения сведений в паспорт;
• если производилось снятие баллона с транспортного средства, его устанавливают обратно.

Стоимость данных действий зависит от того, какие манипуляции будут проведены. В особенности, требуется ли снятие и установка оборудования, будут ли найдены дефекты и требуется ли их устранить и т.д.

Снятие системы с транспортного средства

Проверка и освидетельствование газобаллонного оборудования на транспортном средстве занимает срок до 2-х дней. Данный срок обусловлен тем, что требуется проведение технологических работ, а именно проведение испытаний на прочность и водонепроницаемость с дальнейшим принятием решения об эксплуатации.

После того, как баллон был снят, проверены все сроки годности, можно подготавливаться к процедуре аттестации.

Первое, с чего начинают – из баллона спускают газ и снимается запорная арматура. Для того, чтобы дальнейшие действия по проведению гидравлических испытаний были безопасны, при помощи специального аппарата проверяют, остался ли газ в баллоне или нет.

Аттестация оборудования

Основная задача аттестации заключается в проведении испытаний, направленных на соответствие оборудования всем нормам и стандартам.

Для начала тщательно осматривают наружную и внутреннюю поверхность оборудования. Все баллоны, на которых имеются дефекты, такие как сколы, коррозии и царапины, отсеиваются. Для последующей эксплуатации такие баллоны не пригодны.

Для того чтобы допустить оборудование до процесса опрессовки, оно должно соответствовать следующим значениям:

• все дефекты должны иметь глубину не более 10% от самой стенки;
• коррозия также должна быть не более 10% от всей поверхности;
• если баллон соответствует выдвигаемым требованиям, он разрешен для дальнейшей эксплуатации.

Осуществлять аттестацию баллона можно, как метанового, так и пропанового. В первом случае действия проводят 1 раз в 24 месяца, во втором случае – 1 раз в 5 лет. Если сосуд с метаном изготовлен из углеродистой стали, переаттестация проводится 1 раз в 36 месяцев.

Если на оборудовании имеется коррозия, которая не препятствует дальнейшей работе сосуда на транспортном средстве, перед проведением процедуры по опрессовке, требуется предварительно подготовить баллон.

Для начала проводится зачистка и покрытие грунтовкой сосуда. После этого можно приступать к нанесению краски и технической надписи.

Опрессовка ГБО

Опрессовка предназначена для выявления водонепроницаемости и прочности газобаллонного оборудования.

Если говорить о методах проведения данной процедуры, испытания проводят воздухом и водой.

Испытание водой заключается в том, что для начала из сосуда откачивается весь имеющийся воздух и его заполняют водой. Подают на сосуд давление. Таким образом, можно определить герметичность. В конце сосуд просушивают.

Испытание воздухом заключается в том, что сосуд погружают в воду и проверяют при помощи инертного газа или сжатым воздухом. В соответствие со стандартами, один газ может быть заменен на другой. Суть такая же, как и при испытании водой – проверить на герметичность.

Если процедура опрессовки ГБО прошла успешно, оборудование пригодно для установки на транспортное средство и дальнейшей эксплуатации. Баллон следует передать на проверку, где поставят клеймо и внесут данные в паспорт.

Проверка системы

Проверка метанового и пропанового оборудования является подтверждением того, что сосуд полностью соответствует всем требованиям по безопасной эксплуатации.

Как только были проведены испытания водой и воздухом, все данные вносятся в паспорт. В документе указано разрешение на допуск и дальнейшую эксплуатацию.

Клиент получает:

• свидетельство о том, что ГБО прошло все испытания;
• в паспорте ставится отметка об очередном переосвидетельствовании.

В документах, которые прилагаются к газобаллонному оборудованию на транспортное средство, указывается, что сосуд был подвергнут не только наружному и внешнему осмотру, но и прошел все испытания. В результате всех проведенных действий выдается заключение о пригодности баллона для работы.

Данный результат, а именно свидетельство по форме 2Б должно всегда находиться в транспортном средстве. Его могут потребовать сотрудники ГИБДД, оно необходимо при прохождении технического обслуживания автомобиля и при выдаче диагностической карты. Также некоторые заправки требуют акт проверки оборудования.

agts.ru
