Характеристика материала 09Г2С.
Марка : | 09Г2С | |
Заменитель: | 09Г2, 09Г2ДТ, 09Г2Т,10Г2С | |
Классификация : | Сталь конструкционная низколегированная для сварных конструкций | |
| ||
Применение: | различные детали и элементы сварных металлоконструкций, работающих при температуре от -70 до +425°С под давлением. | |
Химический состав в % материала 09Г2С
C | Mn | Ni | S | P | Cr | N | Cu | As | |
до 0.12 | 0.5 – 0.8 | 1.3 – 1.7 | до 0.3 | до 0.04 | до 0.035 | до 0.3 | до 0.008 | до 0.3 | до 0.08 |
Температура критических точек материала 09Г2С.
Ac1 = 725 , Ac3(Acm) = 860 , Ar3(Arcm) = 780 , Ar1 = 625 |
Механические свойства при Т=20oС материала 09Г2С .
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Лист | 4 |
| 500 | 350 | 21 |
|
|
|
Физические свойства материала 09Г2С .
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
|
|
|
|
|
| |
100 |
| 11.4 |
|
|
|
|
200 |
| 12.2 |
|
|
|
|
300 |
| 12.6 |
|
|
|
|
400 |
| 13.2 |
|
|
|
|
500 |
| 13.8 |
|
|
|
|
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Технологические свойства материала 09Г2С .
Свариваемость: | без ограничений. |
Флокеночувствительность: | не чувствительна. |
Склонность к отпускной хрупкости: | не склонна. |
Обозначения:
Механические свойства : | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю , [МПа] |
| |
T | – Температура, при которой получены данные свойства , [Град] |
E | – Модуль упругости первого рода , [МПа] |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | – Плотность материала , [кг/м3] |
C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] |
R | – Удельное электросопротивление, [Ом·м] |
| |
без ограничений | – сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
По данным www.splav.kharkov.com
company-germes.ru
Доска объявлений | Сталь 09Г2Д – характеристика, химический состав, свойства, твердостьСталь конструкционная низколегированная для сварных конструкций 09Г2Д. Характеристика материала
Химический состав в % материала 09Г2Д
Механические свойства при Т=20oС материала 09Г2Д
Технологические свойства материала 09Г2Д
Обозначения:
| |||||||
s-metall.com.ua
Сталь 9ХС: характеристики, расшифровка, применение
Инструментальная сталь 9ХС – сплав, из которого создают некоторые строительные инструменты. Также из него делают режущие бытовые и промышленные заготовки. Готовые вещи обладают наивысшей прочностью, устойчивостью к износу и наделены хорошей упругостью. Особенности заключаются в компонентах, входящих в соединение: хром и кремний. Такие добавки придают железу прекрасные технические характеристики.
Сталь 9ХСТребования и расшифровка маркировки
Любая вещь, поступающая на реализацию, обязана соответствовать государственным стандартам. Эти взыскания были придуманы в Советском Союзе для контроля качества продукции и регулировке технологий производства. И если на сталь 9ХС нанесена аббревиатура ГОСТ, то само государство даёт гарантию на то, что сей экземпляр обладает высшим сортом, и полностью безопасен в использовании.
Чтобы попасть в эту категорию, в химический состав слитка обязаны входить следующие элементы:
- углерод (С) – 0,85-0,95%;
- кремний (Si) – 1,2-1,6%;
- марганец (Mn) – 0,3-0,6%;
- никель (Ni) – не более 0,35%;
- сера (S), фосфор (P), титан (Ti) – до 0,03%;
- хром (Cr) – 0,95-1,25%;
- молибден (Mo), вольфрам (W) – максимум 0,2%;
- ванадий (V) – до 0,15%;
- медь (Cu) – в пределах 0,3%;
- железо (Fe) – около 94%.
Слиток имеет несколько видов поставки, например, 9ХС ГОСТ 5950-2000 распространяется на кованые прутья или мотки, которые предназначены для производства приборов, используемых в морозных условиях или при температуре свыше 300 °C.
Скачать ГОСТ 5950-2000
Скачать ГОСТ 2590-2006
Стандарт 2590-2006 относится к металлу круглого сечения, диаметр которого составляет 0,5-27см. Эксплуатируется подобная продукция в промышленной сфере. Классифицируется вещество по прокатке и длине. 7417-75 распространён на холодный или холоднокатаный металл с круглым сечением 0,3-10см. 8559-75 относится к квадратному калиброванному типу, с размером 3-100 мм. ГОСТ 8560-78 распространяется на шестигранные модели. Вся продукция может выпускаться в мотках с различной поверхностью и плоскостью. Тут всё зависит от пожеланий потребителя. Следует отметить, что при изготовлении разных сортов допускаются некоторые отклонения.
Скачать ГОСТ 7417-75
Скачать ГОСТ 8559-75
Расшифровка инструментальной стали говорит о её параметрах и качестве. Если разобрать эту разновидность, то первая цифра говорит о количестве углерода (0,9%). Символы ХС означают, что сплав содержит 1,5% хрома и кремния. Из этого можно сделать выводы, что заготовка относится к разряду легированных.
Скачать ГОСТ 8560-78
Основные свойства
В соединение листа входит хром, который даёт защиту от ржавчины. Однако для качественной защиты в предмете должно быть не меньше 1,3% вещества. Также инструментальная сталь 9ХС сочетает следующие характеристики:
- во время отделки не образуются флокены;
- можно проводить ковку при T=1180 °С;
- не подходит для сварочных процедур;
- равномерное распределение карбидов;
- повышенная теплостойкость.
Свойства Ст9ХС
Такое сырьё отлично подходит для выпуска технических и бытовых лезвий.
В ходе создания применяют руду или утилизированный лом, которые собирают в большие контейнеры и переплавляют. В специальных жаровнях проходит нагрев, после которого все примеси всплывают на поверхность. Подобная методика позволяет получить железо в чистом облике. Далее специалист берёт пробы и добавляет кислород для ускорения процесса. Ну и на последнем этапе добавляются добавки, чтобы добиться необходимых результатов.
Аналоги создают таким же образом, однако, химические компоненты слитка будут немного отличаться.
Из данного металла часто делают ножи, и основные плюсы и минусы можно посмотреть на их примере:
- Инструмент отличается большой упругостью и устойчивостью к изгибам, что позволяет применять его для нарезки древесины;
- Режущие признаки лезвия сохранятся на долгий срок;
- В отожжённом состоянии сплав имеет повышенный порог твёрдости, и его легко прокаливать;
- Нож не боится высоких температур и завышенной влажности.

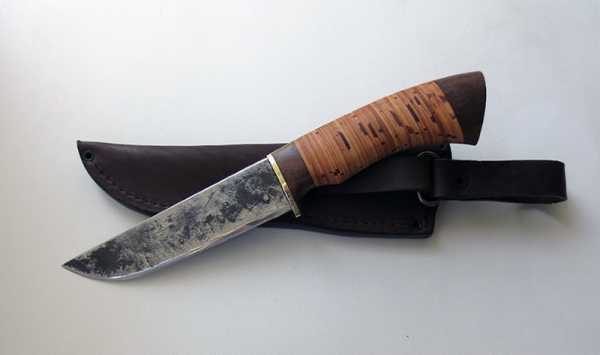

Нож из инструментальной стали 9ХС
К недостаткам относятся только сложности изготовления: в ходе обработки металл ведёт себя очень капризно, и мастеру нужно постоянно следить за градусами в жаровне. Также состав предмета сильно варьируется, и это отражается на его конечных свойствах.
Особенности термообработки
Происходит это действие путём нагрева с последующим охлаждением, а его задача – получение необходимых атрибутов за счёт изменений во внутренней структуре. К такой операции прибегают на промежуточном либо конечном этапе работ, и с эксплуатацией специальной печи. Время нагрева играет ключевую роль, поскольку из составляющих удаляется углерод, отвечающий за твёрдость объекта.

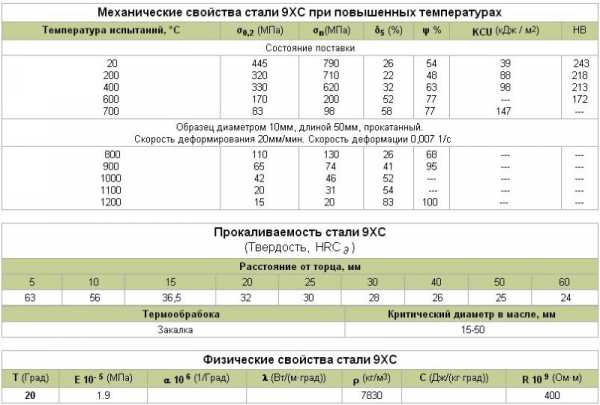

Свойства 9хс при повышенных температурах
Термообработка напрямую влияет на её прочность:
- При Т=170-200 °С HRC=63-64;
- При Т=200-300 °С HRC=59-63;
- При Т=300-400 °С HRC=53-59;
- При Т=400-500 °С HRC=48-53;
- При Т=500-600 °С HRC=39-48.
Главное знать, что после прогревания в печи сталь охлаждают в масле, а вещам будет присуща склонность к отпускной хрупкости. В других случаях пускают в дело криогенную обработку, которая ведётся при низких температурах.
Использование сплава
Применение 9ХС встречается в следующих случаях:
- Изготовка свёрл. Но применять их можно только для сверления отверстий на мягких объектах, преимущественно древесине. Поскольку инструмент негативно реагирует на высокую скорость вращения и перегрев, то и при работе с мягкой структурой рекомендуется регулировать частоту оборотов.
- Цилиндрические развёртки. Их используют для улучшения точности размера отверстий, и удаления шероховатостей. Приспособлением разрешено обрабатывать жерла в чугуне, сплавах со средней жёсткостью, при работе с цветным железом.
- Метчики. Они необходимы для нарезки внутренней резьбы, и представлены в образе винта с прямыми или винтовыми канавками. При работе рекомендуется беречь изделие от интенсивных нагрузок.
- Клейма для холодных работ. Их эксплуатация распространена на заводах для штамповки готовой продукции.
Все действия с данным материалом должны вестись строго по правилам. В противном случае изделие потеряет все свои положительные качества.
