Марка стали – 20 – особенности и применение
Сталь 20 — конструкционная углеродистая высококачественная сталь для производства металлической продукции – калиброванного металлопроката. Сфера её применение также распространяется на изготовление труб перегревателей, коллекторов, трубопроводов котлов высокого давления, а также цементируемых деталей для длительной службы при высоких температурах (до 350 градусов по Цельсию).
Сталь 20 в производстве металлопродукции
Сталь 20 не склонна к отпускной хрупкости, характеризуется высокой свариваемостью, что делает её идеальной для производства труб, листового и сортового проката, стальных шестигранников.
Шестигранник представляет собой металлопрокат с шестигранным сечением и диаметром вписанного круга 8-100 мм. Клиенты «МеталлМаш» могут купить шестигранники двух видов (сталь 20, 35, 40 и 45):
- Горячекатаный (ГОСТ 2879-88). В основном, применяется для изготовления крепежных деталей (гаек, болтов, шурупов), частей механизмов и машин. Качество проката шестигранника определяется категориями: Б –высокой точности, В – нормальной точности. Изделие может включать разную долю хрома, никеля и меди.
- Калиброванный (ГОСТ 8560-78). Выпускается с шестигранным сечением 3-100 мм.
Для изготовления шестигранников используется сталь различных марок (от малоуглеродистой стали до легированной). Длина шестигранного прута составляет 2 — 6 метров. Высокая прочность и отличные эксплуатационные характеристики шестигранников позволили этой продукции найти свое применение в строительстве для изготовления каркасов, в производстве специального оборудования для химической и пищевой индустрии, в легком и тяжелом машиностроении, а также в авиастроении, поскольку изделия способны выдерживать самые большие нагрузки.

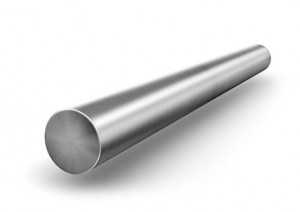

Круг стальной. Также встречается название «прокат круглого сечения».
Стальной круг имеет форму прута с круглым, иногда овальным, сечением. Обладая высокой прочностью и эластичными свойствами, изделие хорошо поддается обработке и сварке. Круг стальной чаще всего используется как заготовка в производстве труб, однако это не мешает ему быть задействованным в разных сферах, начиная от бытовой и заканчивая космическим строением. В быту стальной круг применяется для изготовления подставок, вешалок, изгородей, лестниц и других конструкций, в строительстве – в качестве укрепляющего элемента, а также при армировании бетона.
«МеталлМаш» поставляет два вида стального круга (можно купить сталь 20, 35, 40 и 45):
- Горячекатаный (ГОСТ 2590-88). Горячекатаный металлопрокат круглого сечения может иметь диаметр 5 — 270 мм. Сырье – низкоуглеродистая, легированная или автоматная сталь. Точность круга определяется тремя классами: А – высокая точность, Б – повешенная, В – нормальная. Допустимое отклонение – 30-50 мм. Поставляется в виде прутков или в мотках (при диаметре менее 9 мм) длиной 2-12 м.
- Калиброванный (ГОСТ 1051-73): холоднотянутый (изготавливается методом холодного волочения из горячекатаного круга), холоднокатаный (изготавливается методом холодной прокатки).
Благодаря тщательной обработке с применением дополнительных технологий (шлифованию, полированию и т.д.) круг калиброванный имеет точные размеры по сечению и гладкую поверхность. Поставляется в виде прутков или в мотках (при диаметре менее 25 мм). Калиброванный прокат с круглым сечением находит широкое применение в изготовлении валов, осей, толкателей и других частей машинных механизмов.
Компания «МеталлМаш» предлагает металлопрокатную продукцию для всех регионов Украины. Если вам необходимо купить сталь 20, 35, 40 и 45 высокого качества вы можете, непосредственно связавшись с нами по телефону или электронной почте.
metallmash.dp.ua
Сталь 20, сталь 09Г2С, сталь 12Х18Н10Т
Характеристики материала сталь 20, фланцы сталь 20.
Самая распространенная марка стали для производства фланцев и фланцевых соединений, сталь конструкционная углеродистая качественная получил самое широкое распространение в производстве трубопроводной арматуры, водо, газо, нефте оборудовании. Фланцы из стали 20 применяются в котлостроении и других элементах тепло газо и нефтеснабжения, работающих при температурах до + 350 С. Ниже мы приводим основные физические, химические, технологические свойства стали 20, применяемой, как основной материал производства стальных фланцев из стали 20.
Марка стали: | 20 |
| Заменитель стали: | 15, 25 |
| Классификация стали: | Сталь конструкционная углеродистая качественная |
| Применение стали: | трубы перегревателей, коллекторов и трубопроводов котлов высокого давления, листы для штампованных деталей, цементуемые детали для длительной и весьма длительной службы при температурах до 350 град. |
Химический состав в % материала сталь 20
ГОСТ 1050 – 88
| C | Si | Mn | Ni | S | P | Cr | Cu | As |
| 0.17-0.24 | 0.17-0.37 | 0.35-0.65 | до 0.25 | до 0.04 | до 0.04 | до 0.25 | до 0.25 | до 0.08 |
Температура критических точек материала сталь 20.
| Ac1 = 724 , Ac3(Acm) = 845 , Ar3(Arcm) = 815 , Ar1 = 682 |
Механические свойства (характеристики) при Т=20oС материала сталь 20.
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Прокат горячекатан. | до 80 | 420 | 250 | 25 | 55 | Нормализация | ||
| Пруток | Прод. | 480 | 270 | 30 | 62 | 1450 | Отжиг 880 – 900oC, | |
| Пруток | Прод. | 510 | 320 | 30.7 | 67 | 1000 | Нормализация 880 – 920oC, |
| Твердость материала сталь 20 после отжига, | HB 10 -1 = 163 МПа |
| Твердость материала сталь 20 калиброванного нагартованного, | HB 10 -1 = 207 МПа |
| Твердость материала сталь 20 , Трубы горячедеформир. ГОСТ 550-75 | HB 10 -1 = 156 МПа |
Физические свойства (характеристики) материала сталь 20 .
| T | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 2.13 | 52 | 7859 | |||
| 100 | 2.03 | 11.6 | 50.6 | 7834 | 486 | 219 |
| 200 | 1.99 | 12.6 | 48.6 | 7803 | 498 | 292 |
| 300 | 1.9 | 13.1 | 46.2 | 7770 | 514 | 381 |
| 400 | 1.82 | 13.6 | 42.8 | 7736 | 533 | 487 |
| 500 | 1.72 | 14.1 | 39.1 | 7699 | 555 | 601 |
| 600 | 1.6 | 14.6 | 35.8 | 7659 | 584 | 758 |
| 700 | 14.8 | 32 | 7617 | 636 | 925 | |
| 800 | 12.9 | 7624 | 703 | 1094 | ||
| 900 | 7600 | 703 | 1135 | |||
| 1000 | 695 | |||||
| Т | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
Технологические свойства (характеристики) материала сталь 20 .
| Свариваемость: | без ограничений. |
| Флокеночувствительность: | не чувствительна. |
| Склонность к отпускной хрупкости: | не склонна. |
Литейно-технологические свойства материала сталь 20 .
| Температура плавления, °C: | 1.1 – 2.2 |
| Температура горячей обработки,°C: | 3.3 – 4.4 |
| Температура отжига, °C: | 5.5 – 66 |
Обозначения:
Механические свойства материала сталь 20:
sв – Предел кратковременной прочности , [МПа]
d5 – Относительное удлинение при разрыве , [ % ]
y – Относительное сужение , [ % ]
KCU – Ударная вязкость , [ кДж / м2]
HB – Твердость по Бринеллю , [МПа]
Физические свойства материала сталь 20:
T – Температура, при которой получены данные свойства , [Град]
E – Модуль упругости первого рода , [МПа]
a – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град]
l – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r – Плотность материала , [кг/м3]
C – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)]
R – Удельное электросопротивление, [Ом·м]
Свариваемость материала сталь 20:
без ограничений – сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая – сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг
Аналоги стали 20 в классификациях зарубежных сталей
| Россия (ГОСТ) | Евронормы (EN) | Германия (DIN) | США (AISI) | Китай (GB) |
| 20 | 1.1151 | 1.0402 | 1020 | 20 |
sngufa.com
Марки стали
Сталь 20 характеристики.
По классификации сталь 20 относится к конструкционной стали, а точнее, сталь 20 – это сталь конструкционная углеродистая качественная. Применение сталь 20 находит в самых разных конструкциях, как общего, так и специального назначения. Сталь 20 используется для изготовления: труб перегревателей, коллекторов и трубопроводов котлов высокого давления, лист сталь 20 – для штампованных деталей, а так же из стали 20 делают цементуемые детали для длительной и весьма длительной службы при температурах до 350°C. Сталь 20 предназначена для – после нормализации или без термообработки крюки кранов, муфты, вкладыши подшипников и другие детали работающие при температуре от 40 градусов до 450 под давлением. После ХТО (химико-технической обработки) сталь 20 может применяться для изготовления: шестерни, червяки и другие детали, к которым предъявляются требования высокой поверхностной твёрдости при сравнительно невысокой прочности сердцевины деталей. Заменитель: Ст15, Ст25. Сваривается без ограничений, кроме деталей после химико-термической обработки.
Сталь 08Х18Н10Т характеристики.
Сталь 08Х18Н10Т коррозионно-стойкая жаропрочная, оодна из самых распространенных марок нержавеющих высоколегированных сталей. Широко применяется для производства стальных фланцев 08Х18Н10Т, в арматуростроении, для призводства теплообменного оборудования. Фланцы из стали 08Х18Н10Т работают в рабочих средах повышенной агрессивности. Обладает нержавеющими свойствами, которые обусловлены наличием хромо-никелевой группы химических элементов. Второе название “техническая нержавейка”. Отличается от стали 12Х18Н10Т, меньшим содержанием углерода (на 4%). Ниже приведены основные свойства и характеристики стали 08Х18Н10Т.Применение: сварная аппаратура, работающая в средах повышенной агрессивности , теплообменники, муфели, трубы, детали печной арматуры, электроды искровых зажигательных свечей; сталь аустенитного класса.Сваривается без ограничений.
Сталь 12Х18Н10Т характеристики.
Сталь 12Х18Н10Т-сталь конструкционная криогенная / сталь коррозионно-стойкая обыкновенная, принадлежит к аустенитному классу. После стандартной термической обработки, состоящей из закалки с 1050 0С с охлаждением в воде, сталь имеет структуру – раствора. Сталь 12Х18Н10Т не претерпевает каких-либо превращений при нагреве под горячую пластическую деформацию и при охлаждении до -196* С. При длительных выдержках в интервале 450 – 650 0С наблюдается выделение карбидов хрома типа Cr23C6, что вызывает появление склонности стали к межкристаллитной коррозии с минимальным инкубационным периодом при 600 0С и равным 8 – 10 часов (испытание в кипящей 65%-ной азотной кислоте, три цикла по 48 часов).Применение: детали, работающие до 600 °С. Сварные аппараты и сосуды, работающие в разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей и другие детали, работающие под давлением при температуре от -196 до +600 °С, а при наличии агрессивных сред до +350 °С.; сталь аустенитного класса.Заменитель: сталь 08Х18Г8Н2Т ,сталь 10Х14Г14Н4Т ,сталь 12Х17Г9АН4 , сталь 08Х22Н6Т ,сталь 08Х17Т ,сталь 15Х25Т ,сталь 12Х18Н9ТСваривается без ограничений.
Сталь 09Г2С характеристики.
Сталь 09г2с относится к низколегированным сталям, общее количество легирующих добавок в которых не превышает 2,5% (в отличие от высоколегированных, где этот показатель – свыше 10%). Заменить сталь 09г2с можно следующими марками: 09г2, 09г2дт, 09г2т,10г2с, а также 19Мn-6.Применение: различные детали и элементы сварных металлоконструкций, работающих при температуре от -70 до +425°С под давлением.Сварка возможна как при подогреве до 100-120°С, с последующей термической обработкой, так и без подогрева и обработки. Хорошая свариваемость стали обеспечивается благодаря низкому (меньше 0,25%) содержанию углерода. Если углерода больше, то в сварном шве могут образовываться микропоры при выгорании углерода и возникать закалочные структуры, что ухудшает качество шва. Еще одно достоинство этой марки состоит в том, что сталь 09г2с не склонна к отпускной хрупкости, то есть ее вязкость не снижается после процедуры отпуска. Она также устойчива к перегреву и образованию трещин.Заменитель: 09Г2, 09Г2ДТ, 09Г2Т,10Г2С.
Сталь Ст3сп (ВСт3сп) характеристики.
Сталь Ст3сп-сталь конструкционная углеродистая обыкновенного качества. Применение: Несущие и ненесущие элементы сварных и не сварных конструкций и деталей, работающих при положительных температурах. Фасонный и листовой прокат (5-ой категории) толщиной до 10мм для несущих элементов сварных конструкций, работающих при переменных нагрузках в интервале от – 40 до +425 градусов по Цельсию дляСт3пс и толщиной до25мм. Для Ст3сп, Ст3пс при толщине проката от 10 до 25мм. – для несущих элементов сварных конструкций, работающих при температуре от-40 до + 425 градусов, при условии поставки с гарантируемой свариваемостью, Ст3сп при толщине проката свыше 25мм – для несущих элементов сварных конструкций, работающих при температурах от -40 до + 425 градусов по Цельсию, при условии поставки с гарантируемой свариваемостью.Свариваемость : без ограничений – сварка производится без подогрева и без последующей термообработки ограниченно свариваемая – сварка возможна при подогреве до 100-120 град. и последующей термообработке трудносвариваемая – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг.
aa61.ru
Сталь 20. Характеристики и аналоги – Все о стали
Сталь марки 20 используется на протяжении многих лет практически во всех областях промышленности. Широкой распространенностью она обязана своими механическими и физическими свойствами, относительной простотой и дешевизной получения.
Применение
Наибольшее распространение сталь марки 20 получила при изготовлении различного сечения труб, а также самую большую нишу занимает в машиностроении для изготовления деталей не сильного нагружения. Широко используется для конструкций, работающих при температуре или под давлением – котлов, коллекторов, трубопроводов.
Расширить границы использования стали 20 можно с помощью, так называемой, химико-термической термообработки. Чаще всего для данной стали применяется процесс цементации, нитроцементации или цианирования. Происходит упрочнение с помощью насыщения углеродом или смесью углерода и азота. После такой термообработки повышается поверхностная твердость и износостойкость стали на небольшую глубину, сердцевина материала остается по-прежнему относительно мягкой. В этом случае, детали из стали 20 работают в наиболее ответственных или ключевых узлах механизмов. Таким способом изготавливают шестерни, сателлиты, другие червячные передачи с высоким сроком службы и износостойкостью поверхностного слоя зубьев.
Количественный состав
В качественный и количественный состав стали 20 входят, как основополагающие элементы для всех сталей, так и примеси в небольших количествах и концентрации. Основные компоненты этой стали железо около 98%, углерод в содержании от 0,17 до 0,24 %, кремний от 0,17 до 0,37%, марганца содержится от 0,35 до 0,65%, никель и медь не более 0,25%. В данной стали может также присутствовать сера и фосфор в количестве не более 0,04%.
Аналоги
Аналоги стали 20 в химическом составе и физических свойствах, это стали 15 и 25. Они имеют подобную структуру и качество при использовании, отличаются только процентным содержанием углерода.
Согласно марочнику сталей, заменителями для стали 20 также могут быть марки 15ХФА, 20Ф, 09СФА.
Похожее количественное содержание углерода имеют марки стали 20Л и 20Х, они имеют немного другие области применения. Сталь 20Л используется для отливок, сталь 20Х это легированная хромом сталь (содержит до 1% хрома). Эти стали имеют подобные технологические свойства со ст 20.
Виды производства
Сталь 20 поставляется в виде листов, различных труб, калиброванных прутков, отливок и других профилей. Также изделия из данной стали могут быть без термообработки и нормализованные.
Характеристики
- Твердость материала стали 20 в термообработанном состоянии, после отжига, должна быть 167 НВ, калиброванного нагартованного материала 207НВ.
- Сталь хорошо поддается ковке и штамповке, температура ковки в начале должна быть 1280 С, в конце около 750 С, охлаждение на воздухе.
- Сталь не подвержена после термообработки такому явлению, как отпускная хрупкость.
- Не имеет данная сталь склонности к отпускной хрупкости.
- Сталь без термообработки и в нормализованном состоянии сваривается без каких-либо ограничений (только не после поверхностного упрочнения).
- Коррозионно-устойчивая сталь по сравнению с другими малоуглеродистыми конструкционными сталями.
Конструкции и детали из стали марки 20 имеют достаточно высокий срок эксплуатации, отличаются дешевизной материала, быстро окупается и имеет ряд других эксплуатационных свойств. Для производства необходимых деталей, заготовки их этой стали предоставляются в широкомасштабном выборе, для одних целей используются круги или проволока, для других важны именно трубы, третьи выбирают из поковок или листов.
