Стальной канат гост 2688 80 – конструкция, основные характеристики, маркировка и вес
alexxlab | 03.10.2020 | 0 | Вопросы и ответы
конструкция, основные характеристики, маркировка и вес
Металлические канаты и витые стропы на их основе — необходимые и ответственные элементы транспортной и строительной техники, промышленного оборудования и подъёмных устройств. Повсюду используют стальные проволочные тросы с органическими и металлическими сердечниками. Межгосударственный стандарт 2688—80 определяет виды изделий двойной свивки с органическим сердечником и линейным касанием стальных проволок.
Тросы похожей конструкции, но с металлической центральной прядью, производят по ГОСТ 7668–80 .
Особенности конструкции и материалов

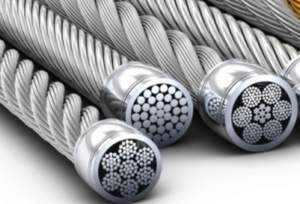

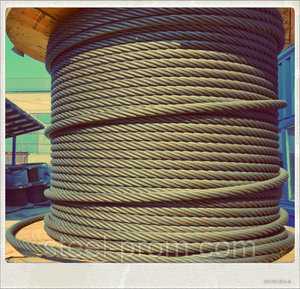

Стальной канат ГОСТ 2688–80 состоит из шести проволочных прядей, которые свиты в одну концентрическую поверхность вокруг органического сердечника.
В качестве органического сердечника используют природные и искусственные материалы, такие как:
- сизаль;
- пенька;
- хлопчатобумажная пряжа;
- капроновые нити;
- нейлон;
- полиэтилен.
Материал сердечника пропитывают смазкой, которая предохраняет его от гниения и увеличивает срок использования изделия. Смазки ГОСТ 15037–69 представляют собой минеральные масла, содержащие твёрдые углеводороды и соли меди. Органическая сердцевина обеспечивает необходимую упругость и гибкость стальных тросов.

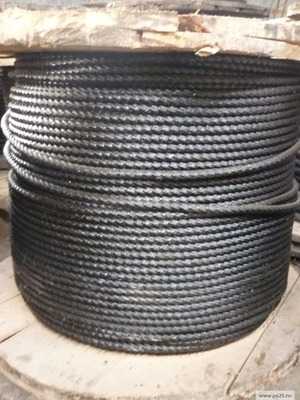

Каждая металлическая прядь ЛК-Р состоит из 19 проволок круглого сечения, скрученных в три слоя. Наружный слой содержит проволоки разного диаметра, что обеспечивает линейный тип касания в прядях, однородность и прочность поверхности каната. Тросы с прядями ЛК-Р обладают высокой износоустойчивостью и работоспособностью.
Конструктивной особенностью является направление скручивания элементов каната. Направление скручивания проволоки в прядях может быть левым и правым. Сочетание направлений элементов при свивке задают свойства троса. Канаты односторонней свивки гибкие, износостойкие, но под нагрузкой легко раскручиваются. Нераскручивающиеся конструкции изготавливают методами крестовой или комбинированной свивки.
Проволоку круглого сечения для стальных тросов изготавливают из углеродистой стали без покрытия или с оцинкованным внешним слоем.
Классификация и маркировка
Сортамент изделий с органическим сердечником и стальной проволочной оболочкой, определяет ГОСТ 2688–80 . Канаты стальные подразделяют по механическим свойствам, назначению, виду материала проволок, способу и направлению свивки, по точности изготовления и степени уравновешенности.
Классификационные различия
Тросы по назначению подразделяются на виды:
- ГЛ — грузолюдские, которые используют при подъёме, спуске, перемещении людей и грузов.
- Г — грузовые, их применяют для транспортировки и крепления грузов.
По механическим свойствам различают марки:
- 1 — качество нормальное.
- ВК — качество высокое.
- В — качество повышенное.
По виду используемой проволоки:
- без внешнего покрытия;
- с оцинкованным слоем.
В зависимости от плотности цинка, различают следующие виды оцинкованной проволоки: ОЖ, С, Ж. Тросы из проволоки с покрытием ОЖ подходят для использования в особо жёстких условиях и агрессивных средах. Для стандартных условий работы в воздушной среде подходят тросы из проволоки без покрытия или с покрытием группы С.
По направлению скручивания проволоки:
- Левой свивки — обозначают буквой Л.
- Правой свивки — без обозначения.
По сочетанию направлений проволоки и прядей:
- Односторонней свивки: с одинаковым направлением проволок и прядей в канате.
- Крестовые: с противоположным положением проволоки и прядей.
- Комбинированные: когда одновременно используют пряди правого и левого направления скручивания при свивке троса.
По способу свивки:
- Нераскручивающиеся — обозначают буквой Н.
- Раскручивающиеся — без условного обозначения.
По точности изготовления различают конструкции:
- повышенной точности — Т;
- нормальные.
По уравновешенности:
- нерихтованные;
- рихтованные — Р.
Уравновешенность металлического каната определяется по тому факту, была ли использована в процессе его производства рихтовка — выпрямление прядей. Этот процесс снимает напряжение с троса, поэтому изделие сохраняет прямолинейность после скручивания.
Условное обозначение
Все условные обозначения, указанные в ГОСТ, применяются при маркировке канатов. Первая цифра маркировки — диаметр сечения троса, затем следует обозначение вида назначения, марки качества, группы покрытия, направление свивки, характеристика скручиваемости, указание о рихтовке, точности и обозначение маркировочной группы.
Например: Канат 28 — Г — 1 — Л — 1670 ГОСТ 2688–80 . Обозначение раскручивающихся нерихтованных тросов правой свивки, нормальной точности изготовления и из проволоки без покрытия будут короче из-за отсутствия букв и цифр условного обозначения. Указывается только диаметр, назначение, группа качества, левое направление свивки и маркировочная группа.
Рихтованные, нераскручивающиеся тросы повышенного качества и точности изготовления, изготовленные из проволоки с покрытием ОЖ, будут иметь следующую маркировку: Канат 21 — ГЛ — В — ОЖ — Н — Р — Т — 1470 ГОСТ 2688–80 .
Маркировочные группы, размеры и вес
Последняя цифра в обозначении каната — маркировочная группа, которая обозначает прочностные характеристики каната. Чем больше цифра, тем прочнее трос и больше нагрузки, которые он сможет выдержать при эксплуатации.
По ГОСТ 2688–80 производят канаты с диаметром сечения от 3, 6 до 56 мм с прочностными характеристиками от 1370 до 1860 Н/мм 2 (140—190 кгс/мм 2). В таблицах стандарта указаны диаметры канатов, всех проволочных слоёв прядей, прочностные характеристики и ориентировочный вес 1 тыс. метров троса. Вес каната стального ГОСТ 2688–80 можно определить, умножив значение веса 1 тыс. метров троса, взятое из таблицы, на длину каната и разделив полученное значение на 1000.
1 тыс. метров каната диаметром 12 мм весит приблизительно
tokar.guru
ГОСТ 2688-80 Канат двойной свивки типа ЛК-Р конструкции 6х19(1+6+6/6)+1 о.с. Сортамент (с Изменениями N 1, 2), ГОСТ от 23 апреля 1980 года №2688-80
ГОСТ 2688-80
Группа В75
МКС 77.140.65
ОКП 12 5100, 12 5200
Дата введения 1982-01-01
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1833 дата введения установлена 01.01.82
Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 N 1752
ВЗАМЕН ГОСТ 2688-69
Издание (май 2011 г.) с Изменениями N 1, 2, утвержденными в ноябре 1986 г, ноябре 1991 г. (ИУС 2-87, 2-92)
1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-Р с одним органическим сердечником.
2. Канаты подразделяются по признакам
по назначению:
грузолюдские – ГЛ,
грузовые – Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по направлению свивки:
правой,
левой – Л;
по сочетанию направлений свивки элементов каната:
крестовой,
односторонней – О,
комбинированной – К;
по способу свивки:
нераскручивающиеся – Н,
раскручивающиеся;
по точности изготовления:
нормальной,
повышенной – Т;
рихтованные – Р,
нерихтованные.
Примеры условных обозначений
Канат диаметром 12,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):
Канат 12-ГЛ-В-Л-О-Н-Т-1770 ГОСТ 2688-80
То же, диаметром 32,0 мм, грузового назначения, марки I, оцинкованный по группе ОЖ, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1370 Н/мм (140 кгс/мм):
Канат 32-Г-I-ОЖ-Н-1370 ГОСТ 2688-80
3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.
Диаметр, мм | Расчетная площадь сечения всех проволок, мм | Ориентировочная масса 1000 м смазанного каната, кг | Маркировочная группа, | |||||
проволоки | 1370 (140) | |||||||
ка- | центра- | первого слоя (внутреннего) | второго слоя (наружного) | Разрывное усилие Н, | ||||
6 | 36 проволок | 36 прово- | 36 прово- | суммарное всех проволок в канате | каната | |||
3,6 | 0,26 | 0,24 | 0,20 | 0,26 | 4,98 | 48,8 | – | – |
3,8 | 0,28 | 0,26 | 0,20 | 0,28 | 5,63 | 55,1 | – | – |
4,1 | 0,30 | 0,28 | 0,22 | 0,30 | 6,55 | 64,1 | – | – |
4,5 | 0,32 | 0,30 | 0,24 | 0,32 | 7,55 | 73,9 | – | – |
4,8 | 0,34 | 0,32 | 0,26 | 0,34 | 8,62 | 84,4 | – | – |
5,1 | 0,36 | 0,34 | 0,28 | 0,36 | 9,76 | 95,5 | – | – |
5,6 | 0,40 | 0,38 | 0,30 | 0,40 | 11,90 | 116,5 | – | – |
6,2 | 0,45 | 0,40 | 0,34 | 0,45 | 14,47 | 141,6 | – | – |
6,9 | 0,50 | 0,45 | 0,38 | 0,50 | 18,05 | 176,6 | – | – |
7,6 | 0,55 | 0,50 | 0,40 | 0,55 | 21,57 | 211,0 | – | – |
8,3 | 0,60 | 0,55 | 0,45 | 0,60 | 26,15 | 256,0 | – | – |
9,1 | 0,65 | 0,60 | 0,50 | 0,65 | 31,18 | 305,0 | – | – |
9,6 | 0,70 | 0,65 | 0,55 | 0,70 | 36,66 | 358,6 | – | – |
11,0 | 0,80 | 0,75 | 0,60 | 0,80 | 47,19 | 461,6 | – | – |
12,0 | 0,85 | 0,80 | 0,65 | 0,85 | 53,87 | 527,0 | – | – |
13,0 | 0,90 | 0,85 | 0,70 | 0,90 | 61,00 | 596,6 | 83650 | 71050 |
14,0 | 1,00 | 0,95 | 0,75 | 1,00 | 74,40 | 728,0 | 102000 | 86700 |
15,0 | 1,10 | 1,00 | 0,80 | 1,10 | 86,28 | 844,0 | 118000 | 1000000 |
16,5 | 1,20 | 1,10 | 0,90 | 1,20 | 104,61 | 1025,0 | 143500 | 121500 |
18,0 | 1,30 | 1,20 | 1,00 | 1,30 | 124,73 | 1220,0 | 171000 | 145000 |
19,5 | 1,40 | 1,30 | 1,05 | 1,40 | 143,61 | 1405,0 | 197000 | 167000 |
21,0 | 1,50 | 1,40 | 1,15 | 1,50 | 167,03 | 1635,0 | 229000 | 194500 |
22,5 | 1,60 | 1,50 | 1,20 | 1,60 | 188,78 | 1850,1 | 259000 | 220000 |
24,0 | 1,70 | 1,60 | 1,30 | 1,70 | 215,49 | 2110,0 | 295500 | 250500 |
25,5 | 1,80 | 1,70 | 1,40 | 1,80 | 244,00 | 2390,0 | 334500 | 284000 |
27,0 | 1,90 | 1,80 | 1,50 | 1,90 | 274,31 | 2685,0 | 376000 | 319000 |
28,0 | 2,00 | 1,90 | 1,50 | 2,00 | 297,63 | 2910,0 | 408000 | 346500 |
30,5 | 2,20 | 2,10 | 1,60 | 2,20 | 356,72 | 3490,0 | 489000 | 415500 |
32,0 | 2,30 | 2,20 | 1,70 | 2,30 | 393,06 | 3845,0 | 539000 | 458000 |
33,5 | 2,40 | 2,30 | 1,80 | 2,40 | 431,18 | 4220,0 | 591500 | 502500 |
37,0 | 2,60 | 2,50 | 2,00 | 2,60 | 512,79 | 5015,0 | 703500 | 597500 |
39,5 | 2,80 | 2,60 | 2,20 | 2,80 | 586,59 | 5740,0 | 804500 | 684000 |
42,0 | 3,00 | 2,80 | 2,30 | 3,00 | 668,12 | 6535,0 | 916500 | 779000 |
44,5 | 3,20 | 3,00 | 2,40 | 3,20 | 755,11 | 7385,0 | 1035000 | 880500 |
47,5 | 3,40 | 3,20 | 2,60 | 3,40 | 861,98 | 8430,0 | 1180000 | 1000000 |
51,0 | 3,60 | 3,40 | 2,80 | 3,60 | 976,03 | 9545,0 | 1335000 | 1135000 |
56,0 | 4,00 | 3,80 | 3,00 | 4,00 | 1190,53 | 11650,0 | 1630000 | 1385000 |
Продолжение
Продолжение
Продолжение
Продолжение
Примечания:
1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 51,0 и 56,0 мм маркировочной группы 1370 Н/мм (140 кгс/мм), 42,0-47,5 мм маркировочной группы 1470 Н/мм (150 кгс/мм), 30,5-47,5 мм маркировочной группы 1570 Н/мм (160 кгс/мм), 30,5-39,5 мм маркировочной группы 1670 Н/мм (170 кгс/мм), 21,0-33,5 мм маркировочной группы 1770 Н/мм (180 кгс/мм), 11,0-16,5 мм маркировочной группы 1960 Н/мм (200 кгс/мм) изготовляют по согласованию изготовителя с потребителем.
Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.
2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.
2, 3. (Измененная редакция, Изм. N 1, 2).
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.
Электронный текст документа
подготовлен АО “Кодекс” и сверен по:
официальное издание
Канаты стальные. Сортамент: Сб.ГОСТов. –
М.: Стандартинформ, 2011
docs.cntd.ru
Стальной канат ГОСТ 2688-80 6-прядный тип ЛК-Р, характеристики и технические условия

Бесплатная горячая линия
8-800-222-7668
Режим работы:
В будние дни с 10-00 до 19-00 по московскому времени.
Череповец
162610, ул. 50-летия Октября, 1\33
тел.: +7 (8202) 53-94-35
тел.: +7 (8202) 53-90-05
тел.: +7 (8202) 53-88-14
e-mail: [email protected]
СХЕМА ПРОЕЗДА
Волгоград
400031, ул. Бахтурова, 12
тел.: +7 (8442) 63-41-44
e-mail: [email protected]СХЕМА ПРОЕЗДА
Московская обл., Долгопрудный
141700, ул. Октябрьская, 20 А
тел.: +7 (495) 576-08-68
e-mail: [email protected]
СХЕМА ПРОЕЗДА
Санкт-Петербург
192019, ул. Седова, дом 11, лит А, офис 1017
тел.: +7 (812) 640-65-45
тел.: +7 (931) 353-99-91
тел.: +7 (931) 353-99-90
e-mail: [email protected]
СХЕМА ПРОЕЗДА
Нижний Новгород
603004, ул. Ю.Фучика, 6 А
тел: +7 (831) 411-19-35
тел: +7 (831) 411-19-36
тел: +7 (831) 411-19-37
е-mail: [email protected]
СХЕМА ПРОЕЗДА
Екатеринбург
620017, ул. Фронтовых Бригад, 18Б
тел.: +7 (343) 389-10-66
факс: +7 (343) 389-10-30
тел.: +7 (932) 604-24-24
e-mail: [email protected]
СХЕМА ПРОЕЗДА
Владивосток
690003, ул. Бестужева, 35Б
тел/ факс: +7 (423) 279-58-11
тел: +7 (924) 735-13-43
e-mail: [email protected]
СХЕМА ПРОЕЗДА
Красноярск
тел/ факс: +7 (391) 256-47-02
тел/ факс: +7 (921) 059-04-23
e-mail: [email protected]
Техническая поддержка
тел.: +7 (8202) 53-87-50
e-mail.: [email protected]
Посмотреть на картеwww.lt.severstal.com
Канат стальной ГОСТ 2688-80 – ЮЖУРАЛКРАН
Канат двойной свивки типа ЛК-Р ГОСТ 2688-80 конструкции 6х19 (1+6+6/6)+1 о.с.
ГОСТ 2688-80 распространяется на канат стальной двойной свивки с линейным касанием проволок в прядях типа ЛК-Р с одним органическим сердечником. Диаметр каната от 3,6 до 56,0 мм.
Стальной канат ГОСТ 2688-80 предназначен для кранов и талей, землеройных и горных машин, мостовых кранов, для барабанных лебедок, подъемных устройств шахтных установок, для машин бурения, для гидравлических лифтов, тельферов, судовых кранов, для оснастки трапов, экскаваторов, подвесных дорог и кабель-кранов, для скиповых подъемников доменных печей, металлургических кранов и стоячего такелажа.
Канат стальной ГОСТ 2688-80 подразделяется по признакам:
- по назначению: канат грузолюдской — ГЛ, канат грузовой — Г;
- по механическим свойствам марок: ВК, В, 1;
- по виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
- по направлению свивки: правой, левой — Л;
- по сочетанию направлений свивки элементов каната: крестовой, односторонней — О, комбинированной — К;
- по способу свивки: нераскручивающиеся — Н, раскручивающиеся;
- по точности изготовления: нормальной, повышенной — Т;
- по степени уравновешенности: рихтованные — Р, нерихтованные.
Диаметр | Расчетная площадь сечения всех проволок, | Масса 1000 м каната, кг | Суммарное разрывное усилие всех проволок / | |||||
1570 (160) | 1670 (170) | 1770 (180) | ||||||
3,6 | 4,98 | 48,8 | – | – | – | – | 8780 | 7465 |
3,8 | 5,63 | 55,1 | – | – | – | – | 9930 | 8400 |
4,1 | 6,55 | 64,1 | – | – | – | – | 11550 | 9750 |
4,8 | 8,62 | 84,4 | – | – | – | – | 15200 | 12850 |
5,1 | 9,76 | 95,5 | – | – | – | – | 17200 | 14600 |
5,6 | 11,90 | 116,5 | 18650 | 15800 | 19800 | 16800 | 20950 | 17800 |
6,2 | 14,47 | 141,6 | 22650 | 19250 | 24100 | 20100 | 25500 | 21100 |
6,9 | 18,05 | 176,6 | 28300 | 24000 | 30050 | 25500 | 31800 | 26300 |
7,6 | 21,57 | 211,0 | 33860 | 28700 | 35900 | 30500 | 38000 | 32300 |
8,3 | 26,15 | 256,0 | 41000 | 34800 | 43550 | 36950 | 46100 | 38150 |
9,1 | 31,18 | 305,0 | 48850 | 41500 | 51900 | 44100 | 55000 | 45450 |
9,6 | 36,66 | 358,6 | 57450 | 48850 | 61050 | 51850 | 64650 | 53450 |
11,0 | 47,19 | 461,6 | 73950 | 62850 | 78600 | 66750 | 83200 | 68800 |
12,0 | 53,87 | 527,0 | 84450 | 71750 | 89700 | 76200 | 95000 | 78550 |
13,0 | 61,00 | 596,6 | 95600 | 81250 | 101500 | 86800 | 107500 | 89000 |
14,0 | 74,40 | 728,0 | 116500 | 98950 | 123500 | 105000 | 131000 | 108000 |
15,0 | 86,28 | 844,0 | 135000 | 114500 | 143500 | 122000 | 152000 | 125500 |
16,5 | 104,61 | 1025,0 | 164000 | 139000 | 174000 | 147500 | 184500 | 152000 |
18,0 | 124,73 | 1220,0 | 195500 | 166000 | 207500 | 176000 | 220000 | 181500 |
19,5 | 143,61 | 1405,0 | 225000 | 191000 | 239000 | 203000 | 253000 | 209000 |
21,0 | 167,03 | 1635,0 | 261500 | 222000 | 278000 | 236000 | 294500 | 243500 |
22,5 | 188,78 | 1850,0 | 296000 | 251000 | 314500 | 267000 | 333000 | 275000 |
24,0 | 215,00 | 2110,0 | 337500 | 287000 | 359000 | 304500 | 380000 | 314000 |
25,5 | 244,00 | 2390,0 | 382500 | 324500 | 406500 | 345000 | 430000 | 356000 |
27,0 | 274,31 | 2685,0 | 430000 | 365000 | 457000 | 388000 | 483500 | 399500 |
28,0 | 297,63 | 2910,0 | 466500 | 396000 | 495500 | 421000 | 525000 | 434000 |
30,5 | 356,72 | 3490,0 | 559000 | 475000 | 594000 | 504500 | 629000 | 520000 |
32,0 | 393,06 | 3845,0 | 616000 | 523500 | 654500 | 556000 | 693000 | 573000 |
33,5 | 431,18 | 4220,0 | 676000 | 574000 | 718000 | 610500 | 760500 | 629000 |
37,0 | 512,00 | 5015,0 | 804000 | 683000 | 854000 | 725000 | – | – |
39,5 | 586,59 | 5740,0 | 919500 | 781500 | 977000 | 828000 | – | – |
42,0 | 668,12 | 6535,0 | 1045000 | 890000 | 1110000 | 945000 | – | – |
44,5 | 755,11 | 7385,0 | 1118000 | 1000000 | 1255000 | 1035000 | – | – |
47,5 | 861,98 | 8430,0 | 1350000 | 1145000 | 1435000 | 1185000 | – | – |
51,0 | 976,00 | 9545,0 | 1530000 | 1295000 | 1625000 | 1340000 | – | – |
56,0 | 1190,53 | 11650,0 | 1865000 | 1580000 | 1980000 | 1635000 | – | – |
telfers.ru
технические условия, характеристики и рекомендации по применению
Канаты, изготовленные в соответствии с сортиментом ГОСТ 2688–80 , представляют собой тросы, состоящие из стальной проволочной оболочки и органического сердечника, выполненного из искусственных или природных материалов. Для изделий, соответствующих ГОСТ 2688 , установлены не только технические требования к конструкции, материалам, способам исполнения, но и разработаны стандарты на условия хранения, транспортировку, методы контроля и испытаний.
Это является гарантией качества и обеспечивает безопасную и долговременную работу изготовленных по ГОСТ 2688–80 канатов стальных. Технические условия изложены в общем стандарте на этот вид продукции: ГОСТ 3241–91 (ИСО 3108).
Технические требования
Стальные тросы ГОСТ 2688 изготавливают для промышленной техники и подъёмных устройств, перемещающих грузы и людей. Конструкция и материалы обеспечивают заданные свойства в зависимости от назначения и условий работы.
Общие требования к конструкции
Наружная оболочка троса состоит из шести проволочных прядей, свитых за один технологический приём. Технология и оборудование обеспечивают линейное касание элементов пряди. В каждую прядь входят 19 стальных проволок круглого сечения. Они расположены в три слоя:
- Центральная ось — 1 шт.
- Средний слой — 6 шт.
- Верхний слой — 12 шт.
В верхних рядах половина проволок имеет отличный от остальных диаметр, что обеспечивает округлость прядей и более ровную поверхность жгута.
Внутри расположен неметаллический сердечник. Его выполняют из различных природных и искусственных материалов, в зависимости от назначения троса. Органический сердечник обеспечивает более высокую эластичность и подвижность каната, чем свитый из стальной проволоки.
Требования к изделию и материалам
Стальная проволока может быть оцинкованной и не иметь покрытия, но должна удовлетворять требования ГОСТ 7372–79 . Любое цинковое покрытие не должно иметь следов ржавчины и микротрещин и не может содержать сторонних примесей.
Наличие западающих, торчащих и оборванных проволок на поверхности изделия недопустимо. Шаг свивки проволок в наружном слое прядей не должен превышать девяти диаметров пряди.
Для смазки канатов рекомендовано использовать Торсиол-55 или другие масла, изготовленные по нормативной документации. Сердечники не пропитываются только по требованию потребителя.
Длина изделия определяется в процессе его изготовления по счётчику. Концы у линии обрезки должны быть накрепко обвязаны или заварены. На поверхности троса допускается наличие ворса от органического сердечника и зазора между прядями. Размер зазора должен быть в пределах поля допуска для каждого вида продукции.
Приёмка и технический контроль
Контролю подлежит каждая партия изделия. Партией считают канаты одного вида и размера в упаковке, снабжённой одним документом о качестве. В документе о качестве, заверенном штампом отдела технического контроля, должны быть представлены результаты испытаний и указано разрывное усилие каната или суммарное значение разрывных усилий всех проволок, из которых свивается оболочка. Документ на партию изделия содержит полные сведения о составе материала сердечника и типе смазки. В нём указывают номер и условное обозначение продукции, длину, вес, номер барабана и дату изготовления.
Изделия грузолюдского назначения проходит более тщательный отбор и проверку, чем применяемые в промышленности для перемещения грузов. В грузовом канате на перегиб и растяжение испытывают 25% проволок, а в грузолюдском — 100%.
Для всех оцинкованных тросов проводят испытания десяти процентов проволок на прочность сцепления цинка с основой. Визуально проверяют наличие смазки и отсутствие дефектов на поверхности. Для канатов всех видов проводят контрольные замеры диаметра и шага свивки.
Упаковка, транспортировка и хранение
Канаты сматывают в бухты и наматывают на деревянные или металлические барабаны. К концу крепят металлический ярлык. Маркировка на ярлыке должна содержать:
- Условное обозначение.
- Заводской номер.
- Товарный знак или наименование предприятия-изготовителя.
- Дату изготовления.
- Длину каната или каждого из его отрезков.
- Вес.
Продукцию перевозят в соответствии с правилами, установленными для перевозки грузов в открытых и закрытых видах транспорта.
Стальные канаты хранят в соответствии с требованиями ГОСТ 15150 для группы Ж2. Бухты и катушки разрешено размещать в неотапливаемых помещениях и под навесами.
Во время хранения у потребителя изделия осматривают по наружному проволочному слою и смазывают не реже 1 раза в 6 месяцев. Ось барабана, на который намотан трос, во время хранения должна быть расположена параллельно полу.
Разматывают канаты с бухты или катушки, держа их под натяжением. Это позволяет избежать образования петель и заломов. Отрезают нужный кусок при помощи дисковой пилы.
Соблюдение правил транспортировки и хранения позволяет сохранить первоначальную структуру каната и предохранить его от коррозийных и механических повреждений.
Области применения
Стальные канаты, а также тросы и стропы из них, нашли широкое применение в подъёмных системах, в комплектации кранов, тельферов, землеройных и буровых машин. Их используют для устройства подвесных дорог и строительных конструкций.
Для перемещения людей и грузов применяют изделия высокого и повышенного качества марок В и ВК.
Стальные тросы из проволоки без покрытия используют:
- в качестве лифтовых канатов;
- в шахтовых подъёмниках;
- для комплектации изделий, эксплуатируемых в помещениях и под навесами.
В агрессивной среде промышленных предприятий и в области судостроения рекомендовано использовать оцинкованные тросы групп Ж и ОЖ.
Для транспортных, землеройных и погрузочных работ на открытом воздухе используют стальные канаты с цинковым покрытием групп С и Ж.
По условиям применения рекомендовано использовать изделия маркировочных групп:
- 1570—1770 — для лифтов и шахтных подъёмников;
- 1370—1770 — в промышленном производстве и судостроении;
- 1370—2160 — для изделий общего назначения.
Широкий выбор стальных канатов сортимента ГОСТ 2688 , которые обладают достаточной прочностью и износостойкостью, позволяет использовать их для работ с различными нагрузками, в разнообразных климатических условиях и агрессивных средах.
tokar.guru
Канат стальной ГОСТ 2688-80: применение, характеристики
Канат ГОСТ 2688-80 двойной свивки типа ЛК-Р применяется в качестве подъемных канатов башенных, мостовых, судовых кранов и автокранов, канатов тельферов, столовых и грейферных канатов; в качестве канатов для лебедок и скреперных канатов для землеройных и горных машин; в качестве канатов для осностки тралов; на буровых установках в качестве канатов для машин бурения; для канатных дорог в качестве тяговых и несущих канатов; на шахтных подъемных установках в качестве подъемных канатов для вертикального подъема; в качестве лифтовых канатов: канатов для шкивов трения, барабанных лебедок и канатов для гидравлических лифтов.
Особенностью каната является устойчивость к воздействию агрессивных сред, к интенсивному знакопеременному изгибу при работе на открытом воздухе. Изготавливается с органическим сердечником.
Конструкция каната:
6х19 (1+6+6/6)+1 о.с.
Технические характеристики
Ф, мм |
Рас-четная площадь сечения всех проволок, мм2 |
Масса 1000 м каната, кг |
Разрывное усилие (Н) для маркировочных групп, Н/мм2 (кгс/мм2) |
Номер бара-бана |
Количество метров на барабане |
|||||
1570(160) |
1670(170) |
1770(180) |
||||||||
Сумм всех проволок в канате |
Каната в целом |
Сумм всех проволок в канате |
Каната в целом |
Сумм всех проволок в канате |
Каната в целом |
|||||
3.6 | 4.98 | 48.8 | – | – | – | – | 2780 | 7465 | 6 | 4000 |
3.8 | 5.63 | 55.1 | – | – | – | – | 9930 | 8400 | 6 | 4000 |
4.1 | 6.55 | 64.1 | – | – | – | – | 11550 | 9750 | 6 | 4000 |
4.8 | 8.62 | 84.4 | – | – | – | – | 15200 | 12850 | 6 | 4000 |
5.1 | 9.76 | 95.5 | – | – | – | – | 17200 | 1460 | 7 | 2000 |
5.6 | 11.9 | 116.5 | 18650 | 15800 | 19800 | 16800 | 20950 | 17800 | 7 | 2000 |
6.2 | 14.47 | 141.6 | 22650 | 19250 | 24100 | 20100 | 25500 | 21100 | 7 | 2000 |
6.9 | 18.05 | 176.6 | 28300 | 24000 | 30050 | 25500 | 31800 | 26300 | 7 | 2000 |
7.6 | 21.57 | 211.0 | 33860 | 28700 | 35900 | 30500 | 38000 | 32300 | 7 | 1000 |
8.3 | 26.15 | 256.0 | 41000 | 34800 | 43550 | 36950 | 46100 | 38150 | 7 | 1000 |
9.1 | 31.18 | 305.0 | 48850 | 41500 | 51900 | 44100 | 55000 | 45450 | 7 | 1000 |
9.6 | 36.66 | 358.6 | 57450 | 48850 | 61050 | 51850 | 64650 | 53450 | 7 | 1000 |
11.0 | 47.19 | 461.6 | 73950 | 62850 | 78600 | 66750 | 83200 | 68800 | 10а | 1000/2000 |
12.0 | 53.87 | 527.0 | 84450 | 71750 | 89700 | 76200 | 95000 | 78550 | 10а | 1000/2000 |
13.0 | 61.0 | 596.6 | 95600 | 81250 | 101500 | 86800 | 107500 | 89000 | 10а | 1000/2000 |
14.0 | 74.40 | 728.0 | 116500 | 98950 | 123500 | 105000 | 131000 | 108000 | 10а | 1000/2000 |
15.0 | 86.28 | 844.0 | 135000 | 114500 | 143500 | 122000 | 152000 | 125500 | 11 | 1000/2000 |
16.5 | 104.61 | 1025,0 | 164000 | 139000 | 174000 | 147500 | 184500 | 152000 | 12 | 1000/2000 |
18.0 | 124.73 | 1220.0 | 195500 | 166000 | 207500 | 176000 | 220000 | 181500 | 12 | 1000/2000 |
19,5 | 143.61 | 1405.0 | 225000 | 191000 | 239000 | 203000 | 253000 | 209000 | 12 | 1000 |
21,0 | 167,03 | 1635,0 | 261500 | 222000 | 278000 | 236000 | 294500 | 243500 | 12 | 1000 |
22,5 | 188,78 | 1850,0 | 296000 | 251000 | 314500 | 267000 | 333000 | 275000 | 12 | 1000 |
24.0 | 215,0 | 2110.0 | 337500 | 287000 | 359000 | 304500 | 380000 | 314000 | 12 | 1000 |
25.5 | 244.0 | 2390.0 | 382500 | 324500 | 406500 | 345000 | 430000 | 356000 | 13,14 | 1000 |
27.0 | 274.31 | 2685.0 | 430000 | 365000 | 457000 | 388000 | 483500 | 399500 | 15 | 1000 |
28.0 | 297.63 | 2910.0 | 466500 | 396000 | 495500 | 421000 | 525000 | 434000 | 15 | 1000 |
30.5 | 256.72 | 3490.0 | 559000 | 475000 | 594000 | 504500 | 629000 | 520000 | 16 | 1000 |
32.0 | 393.06 | 3845.0 | 616000 | 523500 | 654500 | 556000 | 693000 | 573000 | 16 | 1000 |
33.5 | 431.18 | 4220.0 | 676000 | 574000 | 718000 | 610500 | 760500 | 629000 | 16 | 1000 |
37.0 | 512.0 | 5015.0 | 804000 | 683000 | 854000 | 725000 | – | – | 16 | 1000 |
39.5 | 586.59 | 5740.0 | 919500 | 781500 | 977000 | 828000 | – | – | 18 | 1000 |
42.0 | 668,12 | 6535.0 | 1045000 | 890000 | 1110000 | 945000 | – | – | 18 | 1000 |
44.5 | 755.11 | 7385.0 | 1180000 | 1000000 | 1255000 | 1035000 | – | – | 20 | 1000 |
47.5 | 861.98 | 8430.0 | 1350000 | 1145000 | 1435000 | 1185000 | – | – | 20 | 1000 |
51.0 | 976.0 | 9545.0 | 1530000 | 1295000 | 1625000 | 1340000 | – | – | 20 | 1000 |
56.0 | 1190.53 | 11650.0 | 186500 | 1580000 | 1980000 | 1635000 | – | – | 20 | 1000 |
