Содержание

Вытяжная заклепка Bralo стальная

Стальные вытяжные заклепки Bralo — наиболее практичные и распространенные крепежные изделия для создания неразъемных соединений. Они представляют собой крепежи, состоящие из двух деталей: основной корпусной части (гильзы) и отрывной части (стержня).

Для изготовления как гильзы, так и стержня используется оцинкованная сталь. Она придает изделиям такие характеристики, как жесткость, прочность, твердость, устойчивость к коррозии, придавая соединениям максимальную жесткость и надежность.

В зависимости от особенностей скрепляемых материалов и требований к соединениям можно использовать отрывные

заклепки Bralo из стали со стандартным, широким или потайным бортиком гильзы. Широкая головка распределяет создаваемое соединением давление на большую площадь материала, а потайная головка обеспечивает гладкую поверхностьв месте скрепления.

Кроме того, ассортимент крепежей включает изделия разных размеров, предназначенных для скрепления деталей общей толщиной от 0,5 до 0,54 мм.

bralo-systems.ru

Заклепки вытяжные стальные, алюминиевые, все размеры |

Тема поста – все размеры вытяжных стальных и алюминиевых заклепок, их некоторые характеристики и области применения.

Хорошо известно, что заклепка — это широко распространенное крепежное изделие, имеющее форму цилиндра с головкой с одной стороны. Применяется всегда для создания прочного неразъемного соединения деталей после воздействия силы на другой конец цилиндрического стержня и получения второй головки путем пластической деформации.

А чем отличается от нее вытяжная заклепка (ВЗ)? Тем, что она состоит из 2-х частей — стержня и гильзы.

В момент соединения деталей заклепочник извлекает стержень и удаляет его из собственно тела заклепки. Материал изделий может быть самым разнообразным — сталь, алюминий, нержавейка, медь, комбинации этих металлов.

Использование в конструкции ВЗ стандартного буртика делает применение этого метиза универсальным.

Какие же размеры этого вида метизов существуют в продаже сегодня? Допустим,  в случае с алюминиевой конструкцией (т.е. тело и стержень изделия выполнены из алюминия)?

Все размеры вытяжных алюминиевых заклепок,  имеющих стандартный буртик DIN 7337

Смотрим таблицу, она полностью раскрывается при клике мышкой.

Кстати, как выбрать на прилавке именно этот тип ВЗ? Алюминиевый? Нужно смотреть на маркировку.

Она должна иметь вид: AMrX. Здесь Х — процент магния в материале, ибо обычно на изготовление ВЗ идет не чистый обычный алюминий, а его сплав с элементом магний.

В общем случае (стерженек и гильза из Al) код обозначения будет такой — Al/Al.

А какие же размеры могут иметь стальные вытяжные заклепки? Т.е. в том случае, если и тело, и стержень изготовлены из стали?

Все размеры вытяжных стальных заклепок, имеющих стандартный буртик ST/ST

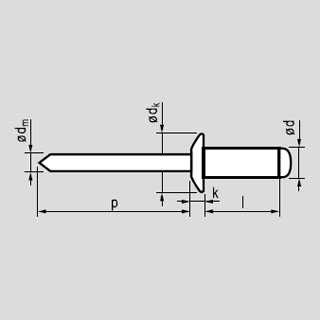

На этом чертеже дана расшифровка параметров.

Еще несколько слов по маркировке стальных метизов.

  • Код A2/A2 или A4/A4 означает, что изделие сделано из нержавейки.
  • Код St/St — из оцинковки.

Но зачем вообще нужно знать все или отдельные размеры стальных или алюминиевых вытяжных заклепок?

Дело, как правило, в том, что при интенсивной эксплуатации полученного соединения могут возникать значительные нагрузки на него. И заклепки могут сработать на срез или разрыв. Вот именно поэтому и подбираются их размеры под каждый индивидуальный случай.

Здесь понадобятся специальные справочники с указанием размеров ВЗ, диаметра буртика, диаметра отверстия и толщин соединяемых материалов. Нужно только найти стальной или алюминиевый вытяжной вариант.

Egor11

stroydombystro.ru

Стальные заклепки в Москве. Заклепки стальные вытяжные

Стальные вытяжные заклепки открытого типа



Стальные вытяжные заклепки закрытого типа



Стальные вытяжные высокопрочные заклепки



Клепка является одним из самых старых способов соединения между собой различных элементов. Вместе с преимуществом в виде простоты исполнения данная технология имеет ряд недостатков, которые удалось устранить с изобретением вытяжных заклепок. Среди лидеров современного рынка стоит выделить компанию MasterFix. Она производит и продает высококачественные алюминиевые и стальные заклепки вытяжного типа, при помощи которых можно с легкостью создать надежное неразъемное соединение без большого труда и потери времени.

Области использования

Благодаря удобству, простоте и надежности соединения данные заклепки используются в следующих областях:

  1. Строительство. В данной сфере купить заклепки стальные вытяжные можно для выполнения монтажа фасадной системы, крепления облицовки к профилям, для соединения листов и т.д.
  2. Производство товаров народного потребления. К таковым относят различную крупную бытовую электронику, мебель и т.д. ?менно заклепки стальные вытяжные позволяют ряду внутренних элементов и корпусам надежно удерживаться на своем месте.
  3. Электроника и энергетика. Стальные вытяжные заклепки очень эффективно применяются при производстве кондиционеров, компьютеров, сложной вычислительной техники, кассовых аппаратов.
  4. Реклама. В данной области чаще всего используются заклепки стальные вытяжные, окрашенные в разные цвета.

Разновидности вытяжных заклепок

Стальные заклепки, предлагаемые компанией MasterFix, в зависимости от формы могут быть стандартными, усиленными и специальными. Также данная продукция различается и в зависимости от используемого при производстве металла. Так, она может изготовляться из алюминия (корпус алюминиевый, а стержень стальной) или стали. В частности, данный показатель напрямую указывает на область применения.

www.master-fix.ru

Заклепки стальные – характеристики, выбор, грамотное использование + видео

Характеристики и применение заклепок

По форме эти элементы напоминают стержни – цилиндры, на одном конце которых располагается закладная головка. Она может быть потайной, полупотайной или полукруглой. Обычно их подбирают в зависимости от толщины соединения, а также учитывая объем стержня.

Главный принцип выбора заклепки – точное соответствие толщине элементов, которые будут скрепляться. В случае несоответствия человек, проводящий работы, просто не сможет дать гарантии качества и сохранности конструкции.

Заклепки – важные элементы, используемые в строительстве для закрепления листов и крепежных конструкций, тонких листов между собой, для фиксации деталей в дверных и оконных проемах, для качественного выполнения каркасов, а также для создания боксов из алюминия.

В машиностроении заклепки играют важную роль фиксационных элементов. Их можно встретить и в товарах народного потребления – заклепки активно используются при конструировании стиральных машин, холодильников и различных вентиляторов.

Все заклепки выполняются в строгом соответствии с требованиями ГОСТ, вот почему строители уверены в надежности соединения и стараются максимально точно подбирать длину заклепок. В итоге получаются неразъемные конструкции, разобрать которые можно будет только с использованием дополнительной силы – техники и специальных инструментов.

Принципы выбора и установки заклепок

Закрепить их достаточно просто, как говорилось ранее, главное – это правильно подобрать размер и толщину варианта. С одной стороны проводят расклепку детали, а с другой – фиксацию с расчетом на то, чтобы при ударе заклепка ни в коем случае не выпала и не выскользнула.

В итоге строитель получает шляпки сразу с двух сторон, на них удерживаются те элементы, которые требуется закрепить.

Если вы взяли заклепку более короткую, чем нужно, провести работы просто невозможно, если же строитель выберет длинную, она не позволит плотно прикрепить все элементы. Следует покупать материалы, не только прошедшие все нужные проверки, но и пользующиеся популярностью среди строителей.

Так, заклепка вытяжная стальная может удерживать элементы фасада, ее важность не может быть переоценена, поэтому производителю стоит уделить особое внимание. В электронике также часто используют заклепки, их размер значительно меньше, они могут быть выполнены из специальных сплавов, но принцип установки и их функции остаются все те же.

Как правильно фиксировать стальную заклепку?

Для того чтобы провести грамотную установку, рабочие стягивают элементы, просверливая в них отверстия. После удаляется весь образовавшийся между деталями мусор, и происходит стягивание болтами. Специалисты говорят, что в процентном соотношении количество болтов не может быть менее 35% от общего числа узловых отверстий.

Соблюдая все правила и рекомендации по работе с элементами, можно получить великолепный результат. Прочные заклепки надежно удерживают детали, помогают сохранять стабильность конструкции.

На стройплощадках для проведения установки заклепок нередко используют нагревательные элементы, таким образом, склепывание происходит под воздействием температуры до 1000 градусов, что позволяет существенно повысить качество проделанной работы.

ogodom.ru

Заклёпка стальная вытяжная

Заклёпка стальная вытяжная с увеличенным буртиком ST/ST - сталь/ сталь. Вытяжные заклёпки используются для создания неразъемных соединений тонколистовых твердых материалов. При установке вытяжных стальных заклёпок с помощью заклёпочника доступ необходим только с одной стороны материала.

Материалы:

  • Тело: сталь ST.
  • Стержень: сталь ST.
Размеры вытяжных стальных заклёпок с увеличенным буртиком
Размер d dk K R
max
d1 L1 Усилие на
разрыв N
Усилие на
срез N
3.2 3.2 +0.08-0.10 9.5 +0,3-0.7 2 ±0.2 0.2 1.70 27 1285 1060
4.0 4.0 +0.08-0.15 12.0 +0,5-1.0 2.5 ±0.3 0.3 2.10 27 1990 1550
4.8 4.8 +0.08-0.15 16.0 -1.0 2.5 ±0.3 0.3 2.70 27 2920 2300



Толщина соединяемых материалов и диаметр отверстия под вытяжную стальную заклёпку в мм
Размер
Толщина соединяемых материалов
Диаметр бортика Диаметр отверстия
3.2 x 8 3.5 - 5.0 9.5 3.3 - 3.4
3.2 x 10 5.0 - 7.0
3.2 x 12 7.0 - 9.0
3.2 x 14 9.0 - 11.0
3.2 x 16 11.0 - 13.0

4.0 x 8 3.0 - 5.0 12 4.1 - 4.2
4.0 x 10 5.0 - 6.5
4.0 x 12 6.5 - 8.5
4.0 x 14 8.5 - 10.5
4.0 x 16 10.5 - 12.5

4.8 x 8 1.0 - 4.5 16 4.9 - 5.0
4.8 x 10 4.5 - 6.0
4.8 x 12 6.0 - 8.0
4.8 x 14 8.0 - 10.0
4.8 x 16 10.0 - 12.0
4.8 x 18 12.0 - 14.0
4.8 x 20 14.0 - 16.0
4.8 x 22 16.0 - 18.0
4.8 x 25 18.0 - 21.0

Вы можете заказать и купить вытяжные стальные заклёпки ст/ст оптом по договорным ценам.

tdm-neva.ru

Вытяжные заклепки, заклепки алюминиевые, стальные, нержавеющие. - Крепеж метизы

Вытяжные заклепки это крепежный элемент предназначенный для прочного и устойчивого к вибрации соединению листовых материалов.

Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов: алюминиевые сплавы, сталь с антикоррозийным покрытием, нержавеющая сталь, медь. Так же корпус заклепки различается формой бортика стандартный, потайной и увеличенный.

Рисунок 1. Основные виды бортика вытяжной заклепки.

Область применения. Применяться вытяжные заклепки должны в соответствии со своими характеристиками, при подборе заклепки необходимо учитывать максимальную и минимальную толщину соединяемого материала, допустимые нагрузки на срез и разрыв, диаметр отверстия под заклепку должен превышать диаметр заклепки но не более чем на 0,2мм. Материал из которого изготовлен корпус и сердечник заклепки подбирается в зависимости от условий в которых будет в последствии эксплуатироваться заклепочное соединение.

Монтаж вытяжных заклепок выполняется специальным заклепочным инструментом. В процессе монтажа заклепка устанавливается в заранее подготовленное отверстие далее при помощи «заклепочника» стержень заклепки вытягиваясь сжимает корпус заклепки который в свою очередь захватывает основание стрежня заклепки и создает с обратной стороны прочный упор, выступающая часть стержня удаляется автоматически. Процесс монтажа вытяжной заклепки может проводится одним человеком при доступе к соединяемым материалам только с одной стороны.

Рисунок 2. Монтаж вытяжной заклепки.

Демонтаж вытяжных заклепок. Для демонтажа вытяжной заклепки необходимо сверлом того же диаметра что и отверстие под заклепку высверлить и после чего удалить бортик заклепки, если диаметр отверстия не известен то его можно определить по каталогу производителя предварительно замерив диаметр бортика заклепки. Далее оставшуюся в отверстии часть заклепки выбивают пуансоном. Если в процесс демонтажа проведен правильно, то отверстие не деформируется и возможна повторная установка вытяжной заклепки того же диаметра.

www.skven.ru

Заклепки стальные



Заклепки вытяжные стальные

Заклепка вытяжная стальная (оцинкованная сталь/пассивированная сталь) со стандартным бортиком, Bralo

  Стальные вытяжные заклепки со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.



 подробнее

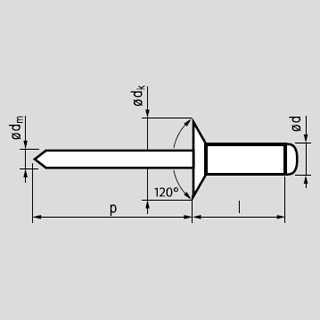

Заклепка вытяжная стальная (оцинкованная сталь/пассивированная сталь) с потайным бортиком, Bralo

  Стальные вытяжные заклепки с потайным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

Заклепка с потайным бортиком - после заклепывания образует ровную поверхность, т.к. головка заклепки не выступает над поверхностью материала.

 подробнее

Заклепка вытяжная стальная (оцинкованная сталь/пассивированная сталь) с широким бортиком, Bralo

  Стальные вытяжные заклепки с широким буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

Заклепка с широким бортиком - используется для более равномерного распределения давления на большую площадь материала, что снижает риск его растрескивания и прочих деформаций.

 подробнее

Заклепка вытяжная стальная закрытая (пассивированная сталь/пассивированная сталь) со стандартным бортиком, Bralo

  Стальные закрытые вытяжные заклепки со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.



 подробнее

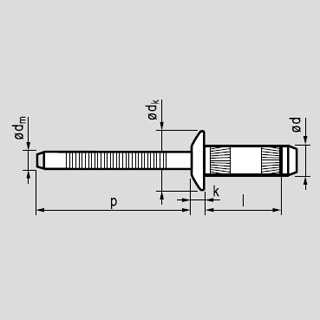

Усиленная заклепка, вытяжная стальная (оцинкованная сталь/пассивированная сталь) со стандартным бортиком, Bralo

  Стальные усиленные вытяжные заклепки со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.



 подробнее

Вытяжная усиленная заклепка, стальная (оцинкованная сталь/пассивированная сталь) с потайным бортиком, Bralo

  Стальные усиленные вытяжные заклепки с потайным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.



 подробнее

Заклепка многозажимная вытяжная стальная (оцинкованная сталь/оцинкованная сталь) со стандартным бортиком, Bralo

  Стальные вытяжные многозажимные заклепки со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.



 подробнее

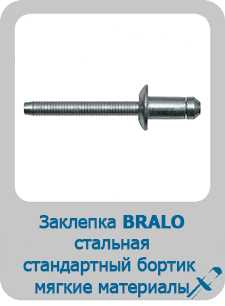

Заклепка вытяжная стальная для мягких материалов (пассивированная сталь/пассивированная сталь) со стандартным бортиком, Брало

  Стальные вытяжные заклепки для мягких материалов со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.



 подробнее

Заклепка вытяжная стальная для тонких материалов (пассивированная сталь/пассивированная сталь) со стандартным бортиком, Bralo

  Стальные вытяжные заклепки для тонких материалов со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.



 подробнее

kd-nn.ru
