Содержание

Взаимодействие стали и почвенного электролита

Согласно теории электрохимической коррозии, разрушение металла обусловлено работой множества короткозамкнутых гальванических элементов, образующихся вследствие неоднородности среды и металла. При работе коррозийного элемента уменьшается разность начальных потенциалов, что сопровождается уменьшением коррозионного тока. Этот

процесс называется поляризацией. Различают анодную и катодную поляризацию. При анодной поляризации, в случае усиленного растворения металла, ионы металла медленнее переходят в раствор, чем электроны отводятся в катодную область, и у поверхности электрода накапливаются положительные ионы металла, потенциал анода смещается в сторону положительных значений. Катодная поляризация сопровождается смещением потенциала электрода в отрицательную сторону и вызывается в основном малой скоростью электрохимической реакции соединения деполяризаторов с электронами. Участки, на которых растворяется металл, называются анодными, на них ион-атомы железа переходят в раствор, а на катодных – ток выходит в грунт. Электрохимические процессы на аноде и катоде различны, но взаимосвязаны, и, как правило, самостоятельно не протекают. Такая связанная система называется коррозионным микроэлементом. На анодных участках осуществляется окисление с образованием ионов металла Fe

2+, а на катодных – под влиянием кислорода образуется гидроокись (в результате кислородной деполяризации)

Ионы железа и гидроксила взаимодействуют и образуют нерастворимый осадок Fe(ОН)₂, который разлагается на окись железа и воду:

Высвобождающиеся при окислении электроны от анодного участка по металлу изделия протекают к катоду и участвуют в реакции восстановления (рис. 1.11).

В некоторых случаях возможны сложные процессы коррозии при одновременном воздействии двух или более факторов. К ним относятся коррозия под напряжением, щелевая, коррозионная эрозия, коррозионная кавитация. Скорость коррозионных процессов зависит от многих факторов, связанных как со свойствами, составом и строением металлического материала, так и со свойствами среды и внешними воздействиями. Для стальных трубопроводов, уложенных в грунт, скорость разрушения зависит во многом от коррозионности грунта, в частности, от типа грунта, состава и концентрации веществ, содержания влаги, проникновения воздуха в грунт, структуры грунта, температуры и удельного сопротивления грунта, наличия в грунте бактерий, активизирующих коррозионные процессы. Оценивается коррозионная активность грунта по величине его удельного электросопротивления (чем меньше r, тем выше степень коррозии). Важной характеристикой грунта является и водородный показатель рН среды (увеличение скорости коррозии при уменьшении рН).

На интенсивность коррозии оказывает влияние неоднородность металла, механические напряжения, температуры и т.д. Неоднородность металла приводит к появлению коррозионных микроэлементов (микропар) в местах соприкосновения грунтов или в месте изменения физических свойств грунта. Коррозия может произойти и при образовании микропары из-за наличия макровключений – окалины, царапины, вмятины, наклепа, поперечных и продольных сварных швов, макроструктурной неоднородности физико-химических свойств почв (например, при неоднородном поступлении кислорода к поверхности трубопровода, расположенном под полотном дороги). Существенное влияние на скорость коррозии оказывает жизнедеятельность анаэробных бактерий, особенно в почвах, содержащих большее количество сульфатных солей. В этом случае происходит образование серной кислоты и усиление коррозионных процессов.

zaschitatruboprovodov.ru

Станция – катодная защита – Большая Энциклопедия Нефти и Газа, статья, страница 1

Станция – катодная защита

Cтраница 1

Станции катодной защиты с наложением тока от внешнего источника имеют перед протекторной защитой то преимущество, что напряжение их можно выбирать произвольно, так что защитный ток можно настраивать ступенями или бесступенчато. Основной областью применения станций катодной защиты являются сооружения с защитным током более 0 1 А, однако катодная защита установками с наложением тока от постороннего источника может быть целесообразной и при меньшей величине защитного тока. [1]

Станции катодной защиты следует располагать по возможности за пределами зоны сближения. [2]

Станции катодной защиты, питающиеся электроэнергией от воздушных линий электропередачи 10 кв и выше, должны иметь грозозащитные устройства. На станциях катодной защиты, питающихся электроэнергией от воздушных линий электропередачи, во время грозы проведение работ запрещается. [3]

Станции катодной защиты располагаются вдоль трассы трубопровода в соответствии с расчетом. Протекторная защита применяется в местах, где отсутствуют источники электроснабжения. [4]

Станции катодной защиты бывают регулируемые и нерегулируемые. Нерегулируемые станции катодной защиты применяются в том случае, когда изменения сопротивления в цепи тока практически отсутствуют. [5]

Станция катодной защиты – это устройство для катодной поляризации защищаемых конструкций с помощью внешнего тока. Они представляют собой комплекс, состоящий из источника постоянного тока с двумя основными линиями: для поляризации анодов и для катодной защиты конструкции. Линии контроля потенциалов и защитного заземления являются вспомогательными. [6]

Станции катодной защиты

бывают регулируемые и нерегулируемые. Нерегулируемые станции катодной защиты применяются в том случае, когда изменения сопротивления в цепи тока практически отсутствуют. [7]

Станции катодной защиты ( СКЗ) представляют собой устройства, состоящие из источника постоянного тока или преобразователя переменного тока в постоянный, контрольных и регулирующих приборов и соединительных кабелей. При наличии источников электроснабжения вблизи трассы магистрального трубопровода станции катодной защиты питаются от линии электропередач, при этом для выпрямления тока служат полупроводниковые выпрямители. На рис. 17.5 показан общий вид станции катодной защиты. В качестве анодного заземления применяют металлические ( стальные, железокремнистые) и неметаллические ( графитированные) электроды. [9]

Станции катодной защиты различаются по роду источника тока и по электрической мощности. [10]

Станции катодной защиты ( СКЗ) устанавливаются в закрытых помещениях, на стенах домов, опорах или специальных фундаментах. [11]

Станции катодной защиты и усиленные электродренажи с питанием от ЛЭП-04-6-10 кв являются электроопасными. Протекторные установки и токо-отводы электробезопасны. [12]

Станции катодной защиты и усиленные электродренажи, питающиеся от воздушных линий электропередачи 6 кв и выше, должны иметь грозозащитные устройства. [13]

Станции катодной защиты по номинальным выходным параметрам должны соответствовать следующим данным. [14]

Станции катодной защиты, питающиеся от воздушных линий электропередачи 6 кВ и выше, должны иметь грозозащитные устройства – грозоразрядники и быстродействующие автоматы-выключатели. [15]

Страницы: 1 2 3 4

www.ngpedia.ru

Станция – катодная защита – Большая Энциклопедия Нефти и Газа, статья, страница 3

Станция – катодная защита

Cтраница 3

Станции катодной защиты различаются по роду источника тока и по электрической мощности. [32]

Станции катодной защиты устанавливают с интервалом 20 – 40 км в зависимости от коррозионной активности грунтов. [33]

Станции катодной защиты для подземных резервуаров почти всегда можно подключить к электросети участка, на котором они расположены. Напротив, местоположение катодной станции для магистрального трубопровода большой протяженности определяется в первую очередь возможностью подключения к коммунальной сети электроснабжения, поскольку подключение к сети очень длинным кабелем низкого напряжения связано со значительными затратами. Лишь во вторую очередь и при очень большой величине требуемого защитного тока может оказаться важным размещение анодных заземлителей в районе с низким удельным электросопротивлением грунта. [34]

Станции катодной защиты должны регулярно осматриваться, как правило раз в два месяца, чтобы обеспечить надежность их работы и катодной защиты трубопровода. [35]

Станцию катодной защиты, работающую в режиме прямого дренажа, монтируют так же, как СКЗ и СДЗ. Воздушные линии и монтаж выпрямительной установки выполняют, как для СКЗ, монтаж и подключение кабелей к газопроводу и рельсам – как для СДЗ. [36]

Одна станция катодной защиты обычно обслуживает трубопровод при среднем качестве изоляции протяженностью 10 – 15 км, при этом мощность источника электроэнергии для питания катодной установки на существующих установках колеблется в пределах 0 1 – 1 0 кВт в зависимости от качества изоляции трубопровода, толщины его стенок, свойств грунта и других показателей. Катодную защиту применяют также для защиты днищ стальных резервуаров. [37]

Такая станция катодной защиты может защитить от коррозии участок трубопровода длиной 4 км. Если трубопровод имеет большую протяженность, станции катодной защиты устраивают через каждые 4 км. Расход электроэнергии для катодной защиты составляет от 60 до 100 вт на 1 км трубопровода, защищенного битумом. Катодная защита трубопровода, не имеющего битумного покрытия, распространяется только на 200 – 400 м его длины. [38]

Нередко станции катодной защиты работают в условиях, изменяющихся во времени. [39]

Все станции катодной защиты почтового ведомства ФРГ проходят контроль и обслуживание через определенные промежутки времени. [41]

Количество станций катодной защиты или протекторов и расстояния между ними для многониточного газопровода рассчитывают по формулам стр. [42]

Электрооборудование станций катодной защиты надежно заземляется, а при питании станций от воздушных электропередач 6кВ и выше они оборудуются грозозащитными устройствами. Защитные заземления должны соответствовать требованиям действующих Правил устройства электроустановок и содержаться в исправном состоянии. [43]

Расстановка станций катодной защиты по трассе газопровода осуществляется с обеспечением не менее 30-километровой зоны защиты на 30 -летний период эксплуатации. [44]

Сооружение станций катодной защиты отличается широким фронтом работ, растянутым по многокилометровой трассе магистрального газопровода, наличием труднопроходимых для колесного транспорта участков, а также многочисленностью строительно-монтажных операций. Эффективная работа СКЗ возможна только при высоком качестве монтажа всех конструктивных элементов. Для этого требуются хорошая организация работ, максимальная механизация и высокая квалификация строительно-монтажных рабочих. [45]

Страницы: 1 2 3 4

www.ngpedia.ru

Катодная защита: применение и стандарты

Коррозия – это химическая и электрохимическая реакция металла с окружающей средой, вызывающая его повреждение. Она протекает с разной скоростью, которую можно уменьшить. С практической точки зрения интерес представляет антикоррозионная катодная защита металлических сооружений, контактирующих с землей, с водой и с транспортируемыми средами. Особенно повреждаются наружные поверхности труб от влияния грунта и блуждающих токов.

Внутри коррозия зависит от свойств среды. Если это газ, он должен быть тщательно очищен от влаги и агрессивных веществ: сероводорода, кислорода и др.

Принцип работы

Объектами процесса электрохимической коррозии являются среда, металл и границы раздела между ними. Среда, которой обычно является влажный грунт или вода, обладает хорошей электропроводностью. На границе раздела между ней и металлической конструкцией происходит электрохимическая реакция. Если ток положительный (анодный электрод), ионы железа переходят в окружающий раствор, что приводит к потере массы металла. Реакция вызывает коррозию. При отрицательном токе (катодный электрод) этих потерь нет, поскольку в раствор переходят электроны. Способ используется в гальванотехнике для нанесения на сталь покрытий из цветных металлов.

Катодная защита от коррозии осуществляется, когда к объекту из железа подводят отрицательный потенциал.

Для этого в грунте размещают анодный электрод и подключают к нему положительный потенциал от источника питания. Минус подается на защищаемый объект. Катодно-анодная защита приводит к активному разрушению от коррозии только анодного электрода. Поэтому его следует периодически менять.

Негативное действие электрохимической коррозии

Коррозия конструкций может происходить от действия блуждающих токов, попадающих из других систем. Они полезны для целевых объектов, но наносят существенный вред близкорасположенным сооружениям. Блуждающие токи могут распространяться от рельсов электрифицированного транспорта. Они проходят по направлению к подстанции и попадают на трубопроводы. При выходе из них образуются анодные участки, вызывающие интенсивную коррозию. Для защиты применяют электродренаж – специальный отвод токов от трубопровода к их источнику. Здесь также возможна катодная защита трубопроводов от коррозии. Для этого необходимо знать величину блуждающих токов, которую измеряют специальными приборами.

По результатам электрических измерений выбирается способ защиты газопровода. Универсальным средством является пассивный способ изоляции труб от контакта с грунтом с помощью изолирующих покрытий. Катодная защита газопровода относится к активному способу.

Защита трубопроводов

Конструкции в земле защищают от коррозии, если подключить к ним минус источника постоянного тока, а плюс – к анодным электродам, закопанным рядом в грунт. Ток пойдет к конструкции, защищая ее от коррозии. Таким образом производится катодная защита трубопроводов, резервуаров или трубопроводов, находящихся в грунте.

Анодный электрод будет разрушаться, и его следует периодически менять. Для бака, заполненного водой, электроды размещают внутри. При этом жидкость будет электролитом, через которую ток пойдет от анодов к поверхности емкости. Электроды хорошо контролируются, и их легко заменить. В грунте это делать сложней.

Источник питания

Возле нефте- и газопроводов, в сетях отопления и водоснабжения, для которых необходима катодная защита, устанавливают станции, от которых подается напряжение на объекты. Если они размещаются на открытом воздухе, степень их защиты должна быть не ниже IP34. Для сухих помещений подходит любая.

Станции катодной защиты газопроводов и других крупных сооружений имеют мощность от 1 до 10 кВт.

Их энергетические параметры прежде всего зависят от следующих факторов:

сопротивление между почвой и анодом;
электропроводность грунта;
длина защитной зоны;
изолирующее действие покрытия.

Традиционно преобразователь катодной защиты представляет собой трансформаторную установку. Сейчас на смену ей приходит инверторная, обладающая меньшими габаритами, лучшей стабильностью тока и большей экономичностью. На важных участках устанавливают контроллеры, обладающие функциями регулирования тока и напряжения, выравнивания защитных потенциалов и др.

Оборудование представлено на рынке в различных вариантах. Для конкретных нужд применяется индивидуальное проектирование, обеспечивающее лучшие условия эксплуатации.

Параметры источника тока

Для защиты от коррозии для железа защитный потенциал составляет 0,44 В. На практике он должен быть больше из-за влияния включений и состояния поверхности металла. Максимальная величина составляет 1 В. При наличии покрытий на металле ток между электродами составляет 0,05 мА/м². Если изоляция нарушится, он возрастает до 10 мА/м².

Катодная защита эффективна в комплексе с другими способами, поскольку меньше расходуется электроэнергии. Если на поверхности конструкции есть лакокрасочное покрытие, электрохимическим способом защищаются только места, где оно нарушено.

Особенности катодной защиты

Источниками питания служат станции или мобильные генераторы.
Расположение анодных заземлителей зависит от специфики трубопроводов. Способ расстановки может быть распределенным или сосредоточенным, а также располагаться на разной глубине.
Материал анода выбирается с низкой растворимостью, чтобы его хватило на 15 лет.
Потенциал защитного поля для каждого трубопровода рассчитывается. Он не регламентируется, если на конструкциях отсутствуют защитные покрытия.

Стандартные требования “Газпрома” к катодной защите

Действие в течение всего срока эксплуатации средств защиты.
Защита от атмосферных перенапряжений.
Размещение станции в блок-боксах или в отдельно стоящей в антивандальном исполнении.
Анодное заземление выбирается на участках с минимальным электрическим сопротивлением грунта.
Характеристики преобразователя выбираются с учетом старения защитного покрытия трубопровода.

Протекторная защита

Способ представляет собой вид катодной защиты с подключением электродов из более электроотрицательного металла через электропроводную среду. Отличие заключается в отсутствии источника энергии. Протектор берет коррозию на себя, растворяясь в электропроводной окружающей среде.

Через несколько лет анод следует заменить, поскольку он вырабатывается.

Эффект от анода увеличивается со снижением у него переходного сопротивления со средой. Со временем он может покрываться коррозионным слоем. Это приводит к нарушению электрического контакта. Если поместить анод в смесь солей, обеспечивающую растворение продуктов коррозии, эффективность повышается.

Влияние протектора ограничено. Радиус действия определяется электрическим сопротивлением среды и разностью потенциалов между анодом и катодом.

Протекторная защита применяется при отсутствии источников энергии или когда их использование экономически нецелесообразно. Она также невыгодна при применении в кислых средах из-за высокой скорости растворения анодов. Протекторы устанавливают в воде, в грунте или в нейтральной среде. Аноды из чистых металлов обычно не делают. Растворение цинка происходит неравномерно, магний корродирует слишком быстро, а на алюминии образуется прочная пленка окислов.

Материалы протекторов

Чтобы протекторы обладали необходимыми эксплуатационными свойствами, их изготавливают из сплавов со следующими легирующими добавками.

Zn + 0,025-0,15 % Cd+ 0,1-0,5 % Al – защита оборудования, находящегося в морской воде.
Al + 8 % Zn +5 % Mg + Cd, In, Gl, Hg, Tl, Mn, Si (доли процента) – эксплуатация сооружений в проточной морской воде.
Mg + 5-7 % Al +2-5 % Zn – защита небольших конструкций в грунте или в воде с низкой концентрацией солей.

Неправильное применение некоторых видов протекторов приводит к негативным последствиям. Аноды из магния могут быть причиной растрескивания оборудования из-за развития водородного охрупчивания.

Совместная протекторная катодная защита с антикоррозионными покрытиями повышает ее эффективность.

Распределение защитного тока улучшается, а анодов требуется значительно меньше. Один магниевый анод защищает покрытый битумом трубопровод на длину 8 км, а без покрытия – всего на 30 м.

Защита кузовов автомобилей от коррозии

При нарушении покрытия толщина кузова автомобиля может уменьшиться за 5 лет до 1 мм, т. е. проржаветь насквозь. Восстановление защитного слоя важно, но кроме него есть способ полного прекращения процесса коррозии с помощью катодно-протекторной защиты. Если превратить кузов в катод, коррозия металла прекращается. Анодами могут быть любые токопроводящие поверхности, расположенные рядом: металлические пластины, контур заземления, корпус гаража, влажное дорожное покрытие. При этом эффективность защиты возрастает с ростом площади анодов. Если анодом является дорожное покрытие, для контакта с ним применяется “хвост” из металлизованной резины. Его помещают напротив колес, чтобы лучше попадали брызги. “Хвост” изолируется от корпуса.

К аноду подключается плюс аккумуляторной батареи через резистор 1 кОм и последовательно соединенный с ним светодиод. При замыкании цепи через анод, когда минус соединен с кузовом, в нормальном режиме светодиод еле заметно светится. Если он ярко горит, значит, в цепи произошло короткое замыкание. Причину надо найти и устранить.

Для защиты последовательно в цепи нужно установить предохранитель.

При нахождении автомобиля в гараже его подключают к заземляющему аноду. Во время движения подключение происходит через “хвост”.

Заключение

Катодная защита является способом повышения эксплуатационной надежности подземных трубопроводов и других сооружений. При этом следует учитывать ее негативное воздействие на соседние трубопроводы от влияния блуждающих токов.

fb.ru

Электрохимическая защита трубопроводов от коррозии — электронный каталог продукции,разработка мобильных приложений,АОС,автоматизированные обучающие системы,семинары по нефтегазовой тематике,разработка СТУ,СТУ

Электрохимическая защита от коррозии состоит из катодной и дренажной защиты. Катодная защита трубопроводов осуществляется двумя основными методами: применением металлических анодов-протекторов (гальванический протекторный метод) и применением внешних источников постоянного тока, минус которых соединяется с трубой, а плюс – с анодным заземлением (электрический метод).

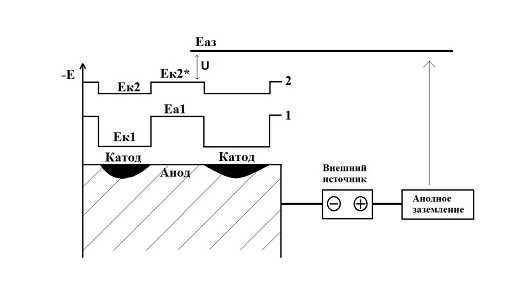

Рис. 1. Принцип работы катодной защиты

Гальваническая протекторная защита от коррозии

Наиболее очевидным способом осуществления электрохимической защиты металлического сооружения, имеющего непосредственный контакт с электролитической средой, является метод гальванической защиты, в основу которого положен тот факт, что различные металлы в электролите имеют различные электродные потенциалы. Таким образом, если образовать гальванопару из двух металлов и поместить их в электролит, то металл с более отрицательным потенциалом станет анодом-протектором и будет разрушаться, защищая металл с менее отрицательным потенциалом. Протекторы, по существу, служат портативными источниками электроэнергии.

В качестве основных материалов для изготовления протекторов используются магний, алюминий и цинк. Из сопоставления свойств магния, алюминия и цинка видно, что из рассматриваемых элементов магний обладает наибольшей электродвижущей силой. В то же время одной из наиболее важных практических характеристик протекторов является коэффициент полезного действия, показывающий долю массы протектора, использованной на получение полезной электрической энергии в цепи. К.П.Д. протекторов, изготовленных из магния и магниевых сплавов, редко превышают 50 % в, в отличие от протекторов на основе Zn и Al с К.П.Д. 90 % и более.

Рис. 2. Примеры магниевых протекторов

Обычно протекторные установки применяются для катодной защиты трубопроводов, не имеющих электрических контактов со смежными протяженными коммуникациями, отдельных участков трубопроводов, а также резервуаров, стальных защитных кожухов (патронов), подземных резервуаров и емкостей, стальных опор и свай, и других сосредоточенных объектов.

В то же время протекторные установки очень чувствительны к ошибкам в их размещении и комплектации. Неправильный выбор или размещение протекторных установок приводит к резкому снижению их эффективности.

Катодная защита от коррозии

Наиболее распространенный метод электрохимической защиты от коррозии подземных металлических сооружений – это катодная защита, осуществляемая путем катодной поляризации защищаемой металлической поверхности. На практике это реализуется путем подключения защищаемого трубопровода к отрицательному полюсу внешнего источника постоянного тока, называемого станцией катодной защиты. Положительный полюс источника соединяют кабелем с внешним дополнительным электродом, сделанным из металла, графита или проводящей резины. Этот внешний электрод размещается в той же коррозионной среде, что и защищаемый объект, в случае подземных промысловых трубопроводов, в почве. Таким образом, образуется замкнутая электрическая цепь: дополнительный внешний электрод – почвенный электролит – трубопровод – катодный кабель – источник постоянного тока – анодный кабель. В составе данной электрической цепи трубопровод является катодом, а дополнительный внешний электрод, присоединенный к положительному полюсу источника постоянного тока, становится анодом. Данный электрод называется анодным заземлением. Отрицательно заряженный полюс источника тока, присоединенный к трубопроводу, при наличии внешнего анодного заземления катодно поляризует трубопровод, при этом потенциал анодных и катодных участков практически выравнивается.

Таким образом, система катодной защиты состоит из защищаемого сооружения, источника постоянного тока (станции катодной защиты), анодного заземления, соединительных анодной и катодной линий, окружающей их электропроводной среды (почвы), а также элементов системы мониторинга – контрольно-измерительных пунктов.

Дренажная защита от коррозии

Дренажная защита трубопроводов от коррозии блуждающими токами осуществляется путем направленного отвода этих токов к источнику или в землю. Установка дренажной защиты может быть нескольких видов: земляной, прямой, поляризованный и усиленный дренажи.

Рис. 3. Станция дренажной защиты

Земляной дренаж осуществляется заземлением трубопроводов дополнительными электродами в местах их анодных зон, прямой дренаж – созданием электрической перемычки между трубопроводом и отрицательным полюсом источника блуждающих токов, например рельсовой сетью электрифицированной железной дороги. Поляризованный дренаж в отличие от прямого обладает только односторонней проводимостью, поэтому при появлении положительного потенциала на рельсах дренаж автоматически отключается. В усиленном дренаже дополнительно в цепь включается преобразователь тока, позволяющий увеличивать дренажный ток.

P.S. Обзор технических решений по ЭХЗ других металлических конструкций и сооружений можно прочитать здесь.

Хотите узнать больше о коррозии металлических конструкций и методах противокоррозионной защиты?

Скачайте наше специализированное учебно-справочное приложение «Защита от коррозии»

transenergostroy.ru

Катодная защита трубопроводов от коррозии: принцип действия

Трубопроводные магистрали – это на сегодняшний день наиболее распространенное средство для осуществления транспортировки носителей энергии. Очевидный их недостаток – подверженность образованию ржавчины. Для этого выполняется катодная защита магистральных трубопроводов от коррозии. В чем же ее принцип действия?

Причины коррозии

Сети трубопроводов систем жизнеобеспечения распространены по всей территории России. С их помощью эффективно транспортируется газ, вода, нефтепродукты и нефть. Не так давно был проложен трубопроводов для транспортировки аммиака. Большинство видов трубопроводов выполнены из металла, а главный их враг – это коррозия, видов которой имеется много.

Причины образования ржавчины на металлических поверхностях основаны на свойствах окружающей среды, как наружной, так и внутренней коррозии трубопроводов. Опасность образования коррозии для внутренних поверхностей основана на:

Взаимодействии с водой.
Наличии в воде щелочей, солей или кислот.

Такие обстоятельства могут сложиться на магистральных водопроводах, системах горячего водоснабжения (ГВС), пара и отопления. Не менее важным фактором является способ прокладки трубопровода: наземный или подземный. Первый проще обслуживать и устранять причины образования ржавчины, по сравнению со вторым.

При способе прокладывания “труба в другую трубу” риск возникновения коррозии находится на невысоком уровне. При непосредственном выполнении монтажа трубопровода на открытом воздухе возможно образование ржавчины от взаимодействия с атмосферой, что тоже приводит к изменению конструкции.

Трубопроводы, расположенные под землей, в том числе пара и горячей воды наиболее уязвимы к коррозии. Возникает вопрос о подверженности к коррозии труб, расположенных на дне водоисточников, но лишь небольшая часть магистралей расположена в этих местах.

Согласно предназначению трубопроводы с риском возникновения коррозии подразделяются на:

магистральные;
промысловые;
для систем отопления и жизнеобеспечения населения;
для сточной воды от промышленных предприятий.

Подверженность коррозии магистральных трубопроводных сетей

Коррозия трубопроводов данного типа наиболее хорошо изучена, и их защита от воздействия внешних факторов определена стандартными требованиями. В нормативных документах рассматриваются способы защиты, а не причины, исходя из которых происходит образование ржавчины.

Не менее важно учитывать, что при этом рассматривается только наружная коррозия, которой подвержен внешний участок трубопровода, так как внутри магистрали проходят инертные газы. Не столь опасно в этом случае контактирование металла с атмосферой.

Для защищенности от коррозии по ГОСТ рассматриваются для нескольких участок трубопровода: повышенной и высокой опасности, а также коррозионно-опасных.

Воздействие негативных факторов из атмосферы для участков повышенной опасности или виды коррозии:

От источников постоянного тока возникновение блуждающих токов.
Воздействие микроорганизмов.
Созданное напряжение провоцирует растрескивание металла.
Хранение отходов.
Соленые почвы.
Температура транспортируемого вещества выше 300 °С.
Углекислотная коррозия нефтепровода.

Монтер по защите подземных трубопроводов от коррозии должен знать конструкцию трубопровода и требования СНиП.

Электрохимическая коррозия от грунта

Вследствие разности напряжений, образовавшихся на отдельных участках трубопроводов, возникает поток электронов. Процесс образования ржавчины происходит по электрохимическому принципу. На основании этого эффекта часть металла в анодных зонах растрескивается и перетекает в основание почвы. После взаимодействия с электролитом образовывается коррозия.

Одним из значимых критериев для обеспечения защиты от негативных проявлений является длина магистрали. На пути попадаются почвы с разным составом и характеристикой. Все это способствует возникновению разности напряжений между частями проложенных трубопроводов. Магистрали обладают хорошей проводимостью, поэтому происходит образование гальванопар с достаточно большой протяженностью.

Увеличение скорости коррозии трубопровода провоцирует высокая плотность потока электронов. Не меньшее значение играет и глубина расположения магистралей, так как на ней сохраняется существенный процент влажности, и температуры, которая ниже отметки “0” не отпускается. На поверхности труб также остается прокатная окалина после обработки, а это влияет на появление ржавчины.

Путем проведения исследовательских работ установлена прямая зависимость между глубиной и площадью образованной ржавчины на металле. Это основано на том, что металл с большей площадью поверхности наиболее уязвим к внешним негативным проявлениям. К частным случаям можно отнести проявление на стальных сооружениях значительно меньших количеств разрушений под действием электрохимического процесса.

Агрессивность грунтов к металлу, прежде всего, определяется их собственной структурной составляющей, влажностью, сопротивлением, насыщенностью щелочами, воздушной проницаемостью и иными факторами. Монтер по защите подземных трубопроводов от коррозии должен быть ознакомлен с проектом на строительство магистрали.

Коррозия под влиянием блуждающих токов

Ржавчина может возникать от переменного и постоянного потока электронов:

Образование ржавчины под воздействием тока постоянных величин. Блуждающими токами называются токи, находящиеся в почве и в конструктивных элементах, расположенных под землей. Их происхождение антропогенное. Они возникают в результате эксплуатации технических устройств постоянного тока, распространяющегося от зданий или сооружений. Ими могут быть сварочные инверторы, систем защиты от катодов и иные устройства. Ток стремится пройти по пути наименьшего показателя сопротивления, в результате, при имеющихся в наличии трубопроводах в земле, току будет гораздо легче пройти через металл. Анодом является участок трубопровода, из которого блуждающий ток выходит на поверхность почвы. Часть трубопровода, в который попадает ток, играет роль катода. На описанных анодных поверхностях токи имеют повышенную плотность, поэтому именно в этих местах образовываются значительные коррозионные места. Скорость коррозии не ограничивается и может быть до 20 мм в год.
Образование ржавчины под воздействием переменного тока. При расположении около магистралей линий электропередач с напряжением сети свыше 110 кВ, а также параллельном расположении трубопроводов под влиянием переменных токов образовывается коррозия, в том числе коррозия под изоляцией трубопроводов.

Коррозионное растрескивание под влиянием напряжения

Если на металлическую поверхность одновременно воздействуют внешние негативные факторы и высокое напряжение от ЛЭП, создающее растягивающие усилия, то происходит образование ржавчины. Согласно проведенным исследованиям получила свое место водородно-коррозионная новая теория.

Трещины небольшого размера образовываются при насыщении трубы водородом, которое после обеспечивает увеличение давления изнутри до показателей, выше положенного эквивалента связи атомов и кристаллов.

Под влиянием диффузии протонов производится наводораживание поверхностного слоя под влияние гидролиза при повышенных уровнях катодной защищенности и одновременного воздействия неорганических соединений.

После того как трещина раскроется, происходит ускорение процесса ржавление металла, которое обеспечивается грунтовым электролитом. В итоге под влиянием механических воздействий металл подвергается медленному разрушению.

Коррозия под влиянием микроорганизмов

Микробиологической коррозией называется процесс образования ржавчины на трубопроводе под влиянием живых микроорганизмов. Это могут быть водоросли, грибки, бактерии, в их числе простейшие организмы. Установлено, что размножение бактерий наиболее существенно влияет на этот процесс. Для поддержания жизнедеятельности микроорганизмов необходимо создание условий, а именно нужен азот, влажность, воды и соли. Также условия такие, как:

Температурно-влажностные показатели.
Давление.
Наличие освещенности.
Кислород.

При выделении кислотной среды организмы также могут вызвать коррозию. Под их влиянием на поверхности проявляются каверны, имеющие черный цвет и неприятный запах сероводорода. Бактерии, содержащие сульфаты присутствуют практические во всех почвах, но скорость коррозии увеличивается при увеличении их количества.

Что такое электрохимическая защита

Электрохимическая защита трубопроводов от коррозии – это комплекс мер, направленных на недопущение развития коррозии под воздействием электрического поля. Для преобразования постоянного тока применяются специализированные выпрямители.

Защита от коррозии производится созданием электромагнитного поля, в результате чего приобретается отрицательный потенциал или участок исполняет роль катода. То есть отрезок стальных трубопроводов, огражденный от образования ржавчины, приобретает отрицательный заряд, а заземление – положительный.

Катодная защита трубопроводов от коррозии сопровождает электролитической защищенностью с достаточной проводимостью среды. Такую функцию выполняет грунт, при прокладывании металлических подземных магистралей. Контактирование электродов осуществляется через токопроводящие элементы.

Индикатор для определения показателей коррозии – это высоковольтный вольтметр или датчик коррозии. С помощью этого прибора контролируется показатель между электролитом и грунтом, конкретно для этого случая.

Как классифицируется электрохимическая защита

Коррозия и защита магистральных трубопроводов и резервуаров от нее контролируются двумя способами:

К металлической поверхности подводиться источник от тока. Этот участок приобретает отрицательный заряд, то есть исполняет роль катода. Аноды – это инертные электроды, которые никакого отношения к конструктивному исполнению не имеют. Этот способ считается наиболее распространенным, и электрохимическая коррозия не возникает. Такая методика направлена на недопущение следующих разновидностей коррозий: питтинговой, по причине присутствия блуждающих токов, кристаллического типа нержавеющей стали, а также растрескиванию элементов из латуни.
Гальванический способ. Защита магистральных трубопроводов или протекторная защита осуществляется металлическими пластинами с большими показателями отрицательных зарядов, изготовленными из алюминия, цинка, магния либо их сплавов. Аноды – это два элемента, так называемые ингибиторы, при этом медленное разрушение протектора способствует поддержанию в изделии катодного тока. Протекторная защита используется крайне редко. ЭХЗ выполняется на изоляционное покрытие трубопроводов.

Об особенностях электрохимической защиты

Основной причиной разрушения трубопроводов является следствие коррозии металлических поверхностей. После образования ржавчины образовывают трещины, разрывы, каверны, которые постепенно увеличиваются в размерах и способствуют разрыву трубопровода. Это явление чаще происходит у магистралей, проложенных под землей, или соприкасающихся с грунтовыми водами.

В принципе действия катодной защиты заложено создание разности напряжений и действия двумя вышеописанными методами. После проведенных измерительных операций непосредственно на местности расположения трубопровода выяснено, что нужный потенциал, способствующий замедлению процесса разрушения должен составлять 0,85В, а у подземных элементов это значение равно 0,55В.

Для замедления скорости коррозии следует снизить катодное напряжение на 0,3В. При таком раскладе, скорость коррозии не будет более 10 мкм/год, а это существенно продлить срок службы технических устройств.

Одна из значимых проблем – это наличие блуждающих токов в грунте. Такие токи возникают от заземлений зданий, сооружений, рельсовых путей и иных устройств. Тем более невозможно провести точную оценку, в каком месте они могут проявиться.

Для создания разрушающего воздействия достаточно заряда стальных трубопроводов положительным потенциалом по отношению к электролитическому окружению, к ним относятся магистрали, проложенные в грунте.

Для того чтобы обеспечить контур током необходимо подвести внешнее напряжение, параметры которого будут достаточными для пробивания сопротивления грунтового основания.

Как правило, подобные источники – это линии электропередач с показателями мощностей от 6 до 10 кВт. Если электрический ток невозможно подвести, то можно использовать дизельные или газовые генераторы. Монтер по защите подземных трубопроводов от коррозии перед выполнением работ должен быть ознакомлен с проектными решениями.

Катодная защита

Чтобы снизился процент возникновения ржавчины на поверхности труб, используются станции электродной защиты:

Анодная, выполненная в виде заземляющих проводников.
Преобразователи постоянных потоков электронов.
Оборудование пункта управления процессом и контроля за этим процессом.
Кабельные и проводные соединения.

Станции катодных защит достаточно результативны, при непосредственном соединении с линией электропередачи или генератору, они обеспечивают ингибирующее действие токов. При этом обеспечивается защита одновременно нескольких участков трубопровода. Регулировка параметров производиться вручную или автоматически. В первом случае используются обмотки трансформаторов, а во втором – тиристоры.

Наиболее распространенной на территории России является высокотехнологичная установка – Миневра -3000. Ее мощности предостаточно для осуществления защиты 30000 м магистралей.

Достоинства технического устройства:

высокие характеристики мощности;
обновление режима работы после перегрузок через четверть минуты;
с помощью цифрового регулирования осуществляется контроль за рабочими параметрами;
герметичность высокоответственных соединений;
подключение устройства к дистанционному контролю за процессом.

Также применяются АСКГ-ТМ, хотя они их мощность невелика, их оснащение телеметрическим комплексом или дистанционным управлением позволяет им быть не менее популярными.

Схема изоляционной магистрали водопровода или газопровода должна быть на месте проведения работ.

Видео: катодная защита от коррозии – какой бывает и как выполняется?

Защита от коррозии обустройством дренажа

Монтер по защите подземных трубопроводов от коррозии должен быть ознакомлен с устройством дренажа. Такая защита от образования ржавчины трубопроводов от блуждающих токов производится устройством дренажа, необходимым для отвода этих токов в другой участок земли. Всего существует несколько вариантов дренажей.

Разновидности исполнения:

Выполненный под землей.
Прямой.
С полярностями.
Усиленный.

При осуществлении земляного дренажа производят установку электродов к анодные зоны. Для обеспечения прямой дренажной линии выполняется электрическая перемычка, соединяющая трубопровод с отрицательным полюсом от источников токов, к примеру, заземлению от жилого дома.

Поляризованный дренаж имеет одностороннюю проводимость, то есть при появлении положительного заряда на заземляющем контуре он автоматически отключается. Усиленный дренаж функционирует от преобразователя тока, дополнительно подключенному в электрическую схему, а это улучшает отвод блуждающих токов от магистрали.

Прибавка на коррозию трубопроводов проводится расчетным путем, согласно РД.

Кроме всего, применяется ингибиторная защита, то есть на трубах используется специальный состав для защиты от агрессивных сред. Стояночная коррозия возникает при простое котельного оборудования продолжительное время, чтобы этого не происходило, необходимо техническое обслуживание оборудования.

Монтер по защите подземных трубопроводов от коррозии должен обладать знаниями и навыками, обучен Правилам и периодически проходить медосмотр, и сдавать экзамены в присутствии инспектора Ростехнадзора.

metmastanki.ru

Станция катодной защиты производства ООО “Белстройремналадка”

Все трубопроводы независимо от условий эксплуатации подлежат электрохимической защите. Катодная защита является вспомогательным видом защиты. Основной вид — это изоляционное покрытие, нанесенное на наружную поверхность трубопровода.

Основным параметром, определяющим качество катодной защиты, является защитный потенциал — потенциал трубопровода, при котором коррозия металла практически прекращается. Защитный потенциал на границе труба-земля называется поляризационным.

Катодная поляризация подземных металлических сооружений осуществляется с помощью катодных, протекторных и дренажных установок. ЭХЗ должна обеспечивать непрерывную по времени защищенность трубопровода на весь срок эксплуатации по всей его протяженности. При этом защитные потенциалы трубопровода должны быть не меньше минимального и не больше максимального значений по абсолютной величине.

При катодной защите с помощью внешнего источника постоянного тока (станции катодной защиты или СКЗ) — металлическая конструкция (трубопровод) присоединяется к отрицательному полюсу источника тока. Такое присоединение превращает металлоконструкцию в катод. Для образования замкнутой по току цепи положительный полюс источника тока соединяется с вспомогательным электродом — анодом, который находится в той же среде (грунт, вода), что и защищаемый объект. Ток, идущий в цепи: «СКЗ» — «анод» — «коррозионная среда» — «трубопровод» — «СКЗ», называется защитным током. Таким образом, катодная защита заключается в том, что защищаемый объект отрицательно поляризуется и его потенциал сдвигается до величины, при которой значительно или полностью подавляется процесс коррозии металла.

Структура условного обозначения станций катодной защиты типа КЗУ

Пример записи обозначения катодного защитного устройства с выходной мощностью 1,2 кВт для работы в автоматических режимах и дистанционным контролем параметров и управлением с помощью компьютера по сети мобильной связи стандарта GSM:

КЗУ – 1,2 АМ GSM — У1

Модификации станций катодной защиты,
выпускаемых ООО «Белстройремналадка»

КЗУ-AM GSM/GPRS

Катодный преобразователь, автоматизированный источник защитного тока.
Передача данных о работе и управление преобразователем осуществляется по сети мобильной телефонной связи с использованием режима GSM или GPRS. Программное обеспечение поставляется комплектно и входит в стоимость КЗУ.

Ознакомиться с полными техническими характеристиками КЗУ-AM GSM/GPRS КЗУ-AДМ GSM/GPRS

Катодный преобразователь, автоматизированный источник защитного тока. Дренаж. Отличается пониженным выходным напряжение и повышенным выходным током.
Передача данных о работе и управление преобразователем осуществляется по сети мобильной телефонной связи с использованием режима GSM или GPRS. Программное обеспечение поставляется комплектно и входит в стоимость КЗУ.

Ознакомиться с полными техническими характеристиками КЗУ-AДМ GSM/GPRS КЗУ-AМ RS485

Катодный преобразователь, автоматизированный источник защитного тока
Передача данных о работе и управление преобразователем осуществляется через подключение RS485 по уникальному протоколу ООО «Белстройремналадка» или протоколу MODBUS RTU. Программное обеспечение поставляется комплектно и входит в стоимость КЗУ.

Ознакомиться с полными техническими характеристиками КЗУ-AМ RS485 КЗУ-A КЗУ-AД КЗУ-Р

Применение в разработках современных микропроцессоров позволило создать новое поколение катодных преобразователей (станций катодной защиты), которые являются полностью законченным изделием, не требующим никакого дополнительного оборудования при создании комплексных систем электрохимической защиты. При этом программное обеспечение поставляется вместе с изделием и цена ПО входит в его стоимость.

www.belnaladka.com
