Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер.

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении. Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте. Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

1. Расположить под столешницей
2. Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки.

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Самодельный фрезерный станок видео

Когда  самодельный фрезерный станок для дома будет изготовлен и установлен, то при аккуратном его использовании у любого специалиста на все 100% будут любые необходимые материалы, которые точно сделают работу как минимум удобной.

stroyizdereva.ru

Самодельный фрезерный станок по дереву, чертежи стационарного фрезера, установка шпинделя своими руками: фото и видео-уроки, цена

Все фото из статьи

Фрезерование древесины представляет собой технологичный процесс обработки посредством вращающихся резцов, которые позволяют отделять часть стружки. При этом данная операция может быть применена как к профильным, так и плоским поверхностям различных деталей. На концах элементов можно формировать всевозможные соединительные отверстия и гнезда.

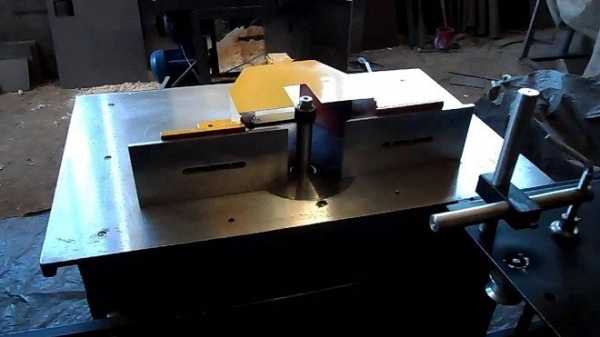

На фото представлено устройство, сделанное самостоятельно.

Начальная информация о процессе

Прежде чем сооружать самодельные фрезерные станки по дереву, рекомендуется ознакомиться с данным способом обработки более подробно. В качестве основного элемента в данном случае выступает специальная насадка с большим количеством зубчиков.

В зависимости от ее типа можно произвести тот либо иной способ фрезерования:

• Концевая обработка направлена в первую очередь на то, чтобы сделать в детали канавку или паз определенного размера.
• Фасонная технология подразумевает проведение работ с профильными элементами вроде багетов, шестерней, а также оконных рам.
• Торцевая методика фрезерования, как правило, применима к максимально большим поверхностям.

Наглядно демонстрируется схема торцевого фрезерования.

Дополнение! Достаточно часто используются специализированные фрезы, позволяющие делать фигурный срез. При таком варианте можно легко осуществить раскрой материала с дополнительной обработкой крайней части.

Составные части устройства

Чтобы сделать своими руками непосредственно самодельный стационарный фрезерный станок по дереву, необходимо ознакомиться с основными компонентами данного механизма. Самостоятельное изготовление подобного приспособления для обработки поможет сэкономить, так как цена готовой продукции относительно высока.

Приводящий механизм

На этапе проектирования начинающий мастер должен решить, какой мощности двигатель будет использоваться. Если при эксплуатации не предполагается осуществлять глубокую выборку древесины, то можно обойтись мотором с мощностью не более 500 Вт. Однако на практике такие станки очень часто глохнут.

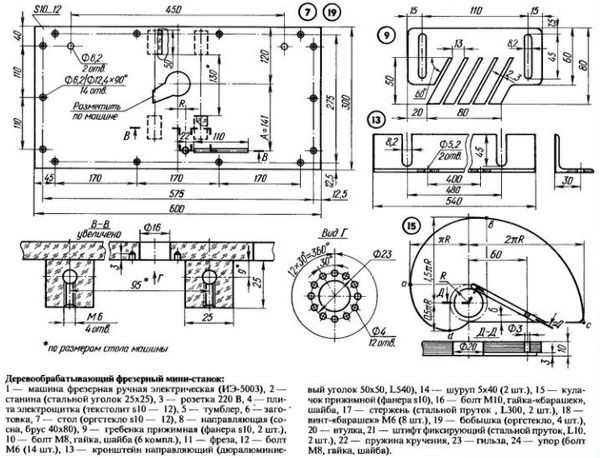

Рекомендуется взглянуть на чертежи самодельного фрезерного станка по дереву.

Оптимальный вариант заключается в применении двигателя, мощность которого колеблется в пределах 1-2 кВт. При наличии такого агрегата можно использовать практически любые типы фрез, осуществляя обработку древесины в стандартном режиме.

Для проведения работ может подойти как электрический лобзик по дереву, так и ручные инструменты, вроде дрели или болгарки.

При выборе двигателя немалую роль играет количество оборотов, производимое за одну минуту. Чем выше показатель, тем равномернее и чище будет срез. Лучше всего, если мотор рассчитан на подключение к бытовой сети с напряжением 220 вольт.

Регулировочный лифт

Когда изготавливается самодельный фрезер по дереву, определенное внимание следует уделить данному приспособлению. Лифт обычно состоит из корпуса, скользящих полозьев, каретки, резьбовой оси и винта для фиксации.

При включении устройства каретка должна двигаться вниз или вверх. Полозья выполняют функцию защитных ограничителей. Фиксирующий винт позволяет закрепить каретку в одном положении после выбора конкретной высоты. Что касается корпуса, то он удерживает полностью всю конструкцию.

Так выглядит самодельный шпиндель для фрезерного станка по дереву.

Подобное приспособление обеспечивает регулирование выхода сменной насадки непосредственно над поверхностью стола. Для удобства лифт снабжается специальными шестернями.

Опорная конструкция

Если нет готового стола, то его можно легко сделать из древесины. Хотя данный материал боится влаги, из него получаются достаточно долговечные и надежные конструкции. В ходе работ для создания основной плоскости могут использоваться древесные плиты различного типа.

Перед основными работами должны быть составлены чертежи самодельного фрезерного стола по дереву, на которых следует выделить наиболее важные места. При планировании нельзя забывать о технике безопасности. Требуется в обязательном порядке закрыть пространство вокруг вращающейся фрезы.

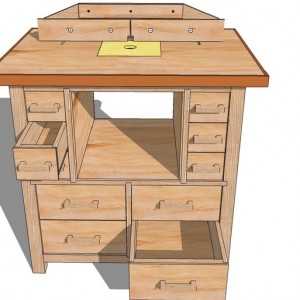

Можно изготовить примерно такой стол для станка.

Изготовление насадки

При необходимости может использоваться самодельная фреза по дереву, позволяющая осуществлять несложные работы.

Детальная инструкция по изготовлению подобной насадки приведена ниже. Деталь будет изготавливаться непосредственно из полотнища резака поэтапно.

1. Сначала делается отверстие точно в центральной части. Для этого используется сверло из твердых сплавов. Заусенцы и другие дефекты устраняются при помощи алмазного надфиля.
2. Следом производится центрирование диска. Простым карандашом четко обрисовывается контур. Внешние края подравниваются на станке с установленным шлифовальным кругом.
3. Далее проделываются зубчики с помощью отрезного круга. Их количество обычно составляет около 20 штук. Угол наклон прорезей должен соответствовать 30 градусам.
4. На завершающей стадии подготовленная насадка устанавливается непосредственно на станок. Для тестирования можно использовать ненужную заготовку из дерева. Выборка древесины должна происходить равномерно.

Показан один из этапов изготовления детали.

Внимание! Самодельные фрезы по дереву для ручного фрезера или станка не рекомендуется подвергать термической обработке в домашних условиях, так как качество режущего элемента может только ухудшиться.

В качестве заключения

Отталкиваясь от вышеизложенной информации, многие начинающие мастера смогут самостоятельно соорудить незамысловатый деревообрабатывающий станок, который может применяться для осуществления несложных работ. Конечно же, сравниться с готовым оборудованием, например, качественной дисковой пилой по дереву, он не сможет, но производить нехитрые операции будет способен. В качестве наглядного пособия желательно использовать специальное видео в этой статье.

rubankom.com

по дереву и по металлу

Как сделать фрезерный станок по дереву? Чтобы изготовить дома различные изделия из дерева или металла, удивить своих друзей и знакомых своим мастерством, следует смастерить универсальный фрезерный станок по дереву своими руками.

Зачем делать станок, если легче купить готовый в магазине? Все дело в том, что фрезеровочный аппарат с множеством функций стоит дорого, а часть из них не понадобятся в хозяйстве.

Сделанный самостоятельно будет включать все нюансы и соединения по личному желанию. И для изготовления подойдут подручные материалы, станок выйдет недорого.

Подготовка

В первую очередь необходимо определиться для каких целей будет использоваться оборудование. Идеальное решение – заранее подготовить чертеж.

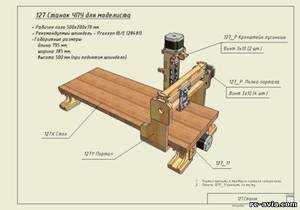

Чертеж фрезерного станка

На схеме необходимо заметить нахождение включателей, указать, где будет расположен вал и дополнительные приспособления. Это делается для того, чтобы во время работы уже была готовая схема поэтапных действий.

А также благодаря чертежу, строитель увидит, в каком месте лучше закреплять все комплектующие, чтобы это было удобно и функционально.

Заранее обязаны быть подготовлены все материалы:

• двигатель, если он пригодится при изготовлении;
• доски;
• фанера;
• гайки;
• болты.

Болты

Тогда и вся работа займет немного времени, но уже в ближайшее время мастера могут использовать мини-станок по его назначению.

Станок из дрели

Наиболее простой вид, но имеет свои нюансы. Самодельный фрезерный станок по металлу или дереву из обычной дрели не позволяет точно придерживаться необходимой обработки.

Механизм работы со станком:

• для начала следует приготовить заготовку, она будет удерживать будущий мини-станок в одном положении;
• необходимо установить дрель фрезу;
• зажать головку.
• из доски необходимо подготовить зажим, его крепят к ограничителю. Если упереть ограничитель, то фрезер будет двигаться по одной линии, которая и определит расположение паза.

Фрезерный вертикально-горизонтальный станок своими руками

Стационарное устройство

Стационарный самодельный фрезерный станок по дереву своими руками по сборке ничем не отличается от заводской комплектации. Для сборки понадобится:

• Стол – размер стола для фрезерного станка подбирает хозяин, в зависимости от своих потребностей. На нем следует установить крепеж, который указывает на размеры перемещения фрезы.
• Станина – это основная часть оборудования, куда закрепляется столешница, фреза. Выбираются надежные и прочные материалы.
• Фреза – подойдут подручные материалы, к примеру, та же дрель, а также под силу сделать самостоятельно из электродвигателя и шпинделя.

Шпиндель ETT80-0.75

Решают перед сборкой фрезерного станка по дереву, в какой плоскости будете производить обработку дерева: вертикально или горизонтально. От этого зависит установка всех запчастей, рассмотреть следует на примере вертикальной обработки:

• Для подготовки станина, в чертеже необходимости нет. Но предпочтение следует отдать раме с уголками из металла, ее необходимо закрепить болтами ДСП.
• Следует определиться с местом, где выйдет вал фрезерного оборудования. Подготовить дырку, но вал обязан быть меньше отверстия.
• Необходимо закрепить болгарку, используя хомуты, их следует заранее закрепить болтом.
• Надо подобрать фрезы – они обязаны напоминать диск по установке на вал. Закрепите гайкой.
• Если для фрезерования берутся фрезы шпоночного вида, следует подготовить переходник.

Важным условием остается установка на столе направляющих элементов. По ним будет передвигаться заготовка, для удобства направляющие изготавливаются из дерева. Этот материал позволяет создать различное направление, эти изделия мастера могут легко снять, но при работе их следует закрепить болтами.

Если сравнить стационарный аппарат со станком из дрели, то первый вариант значительно выигрывает, так как точность процесса работы на высшем уровне. Но его сложнее построить своими руками из подручных материалов.

Но после монтажа всего оборудования мастера могут с точностью сказать, что станок, изготовленный своими руками, будет усердно служить несколько лет.

Аппарат из дрели также имеет преимущество – его просто сделать, но долгосрочность его использования точно предсказать невозможно.

Обработка металла

Для своих целей легко изготовить и фрезерный станок по металлу своими руками. Придерживаясь правилам сборки, специалисты могут быстро соорудить качественное оборудование, оно будет красиво внешне, качественное и прослужит долго. Следует рассмотреть инструкцию сборки:

• Следует изготовить крышку для будущего станка. В качестве материала изготовления следует отдать свое предпочтение фанере. Для подготовки крышки, необходимо вырезать из фанеры несколько участков определенных размеров, они подойдут к будущему оборудованию. Заключительный этап: скрепление заготовок между собой.
• Установка крепежных элементов, установка самого фрезера и дополнительных частей станка – всю работы делать необходимо аккуратно. Спешка никому пользы не принесет.
• Сборка стола и крепление на нее монтажной пластинки – для этого на подготовленном столе делается небольшое углубление. Контуры полностью обязаны соответствовать пластине. Монтажная пластинка закрепляется с использование скотча.
• Прокладки – они устанавливаются по контуру пластины, необходимо прижать их. Для этих целей подойдут струбцины.
• Копировальный фрезер – его необходимо установить в подшипниковые узлы.
• На рабочем столе понадобятся отверстия, их делают обычной дрелью.
• Сбор основания – все делается с точностью по подготовленному чертежу.

Строение фрезерного станка

Правила

Чтобы самодельный фрезерный станок по дереву прослужил долго и имел идеальный вид, необходимо соблюдать несколько правил при сборке:

• Самоделки из дерева необходимо хорошенько отшлифовать и обработать специальной пропиткой из масла. Это предотвратит готовое оборудование от гниения и внешних факторов.
• Все включатели и система оправления делается в доступном месте, это делается для личного удобства.
• Особое внимание необходимо обратить на патрубок, он отвечает за сбор мелкой стружки во время работы фреза.
• Фрезерный станок своими руками необходимо собирать, внимательно соблюдая инструкцию.

При соблюдении простых правил выполненный самодельный фрезерный станок по дереву своими руками или по металлу прослужит долгое время.

Видео по теме: Самодельный фрезерный станок

promzn.ru

Фрезерный станок по дереву своими руками: конструкция, материалы

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.

Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

Классическая конструкция подобной модели представлена сочетанием нескольких узлов. К особенностям компоновки отнесем следующие моменты:

1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.

Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

Создать фрезерный станок по дереву для домашней мастерской можно для получения самых различных изделий, как правило, проблем с создание станины и стола не возникает.

Особое внимание следует уделять технике безопасности, все подвижные элементы конструкции должны быть закрыты.

Питание электрического двигателя должно проводиться при применении износостойкого кабеля с сечением, которое выбирается с учетом мощности устройства.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

видео-инструкция как сделать ручной инструмент для домашней мастерской самому, чертежи, фото и цена

Все фото из статьи

Каждый хозяин, желающий достойно обустроить собственную домашнюю мастерскую стремится установить в ней небольшой, но многофункциональный станочек. На современном рынке стоимость подобного оборудования достаточно высока, поэтому приходиться делать его самостоятельно. Бывалые мастера утверждают, что сделать вертикальный фрезерный станок по дереву своими руками вполне реально, главное иметь желание.

Фото самодельного станка из дрели.

Какие существуют варианты

Самодельный фрезерный станок по дереву для домашней мастерской, как вы понимаете, то же делается не из воздуха, поэтому потратиться на материалы и основные рабочие узлы придется. Зачастую цена такой конструкции зависит от стоимости главного узла, в который входит электропривод и собственно сама режущая фреза.

Самый простой и доступный по стоимости фрезерный станок можно сделать из обычной электрической дрели или перфоратора. Если инструмент жестко зафиксировать на вертикальном кронштейне и зажать в патрон фрезу, то можно обрабатывать мелкие детали, удерживая их в руках или фиксируя в подвижных струбцинах.

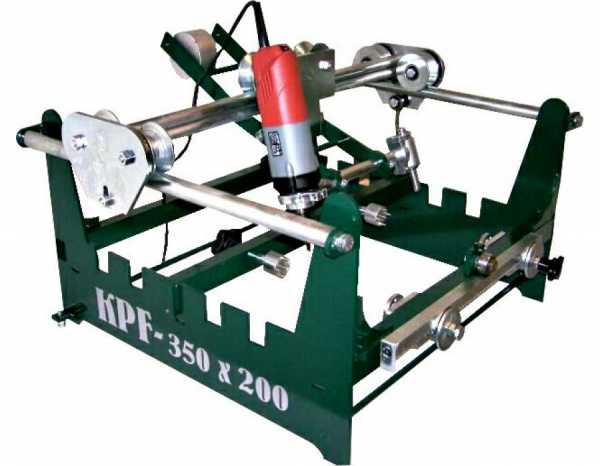

Заводской копировально-фрезерный станок.

Важно: ручной фрезерный станок по дереву для дома можно делать в двух вариантах. Первое направление предусматривает жесткую фиксацию рабочего режущего механизма, в то время как сама деталь или станина с зажатой в ней деталью делается подвижной. Второй подход кардинально противоположный, здесь обрабатываемая деталь жестко фиксируется, а режущий инструмент двигается вокруг нее.

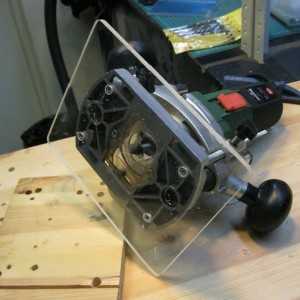

Ручной фрезер.

Выбор принципа работы, размеров и функциональных возможностей оборудования зависят от того какие именно детали вы собираетесь обрабатывать. Из той же электродрели можно сделать станок с подвижной рабочей головкой для вырезания качественных пазов в объемных изделиях, типа деревянных дверей. В этом варианте вы получаете фрезерно-сверлильный станок.

Еще одним распространенным направлением является использование в качестве основного узла ручного фрезера. Конечно цена такого инструмента зачастую выше, нежели у дрели, но его плюс в том, что он изначально приспособлен для качественного фрезерования, вы лишь делаете под него станину и расширяете его функциональные возможности.

Станина с подвижным резцом сверху.

Теоретически в качестве электропривода можно использовать любой электродвигатель. Но нормальная дрель или ручной фрезер имеют встроенный редуктор, соответственно могут безболезненно выдерживать горизонтальные и вертикальные нагрузки. Подшипники, удерживающие вал обычного двигателя могут не выдержать таких испытаний и быстро высыпаться.

Совет: не стоит брать электропривод с мощностью менее 1 кВт. Для периодического использования и работы с небольшими деталями достаточно двигателя мощностью до 1,5 кВт. Если же вы собираетесь работать на станке ежедневно, то используйте фирменный фрезер с мощностью от 2 кВт.

Принципы сборки

Чтобы грамотно выполнить чертежи фрезерного станка по дереву своими руками, нужно иметь инженерное образование, а оно, как известно не у всех есть. Но и станок — не космический корабль, здесь зачастую достаточно хорошего эскиза.

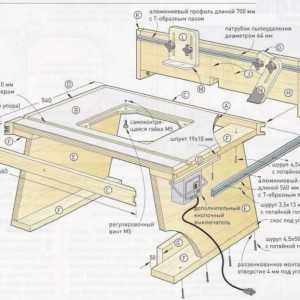

Подробный эскиз фрезерного стола.

Использование дрели

Для большинства домашних мастеров не требуется отдельная инструкция, чтобы жестко закрепить дрель в вертикальном положении на штоке. Кроме самого штока, здесь достаточно 2–3 металлических хомутов. Но называть такое приспособление станком можно, только если сделать подвижную платформу для обрабатываемой детали.

В принципе это не так сложно. На стол, непосредственно под дрелью нужно закрепить две параллельные направляющие, в самом простом варианте для этого подойдут деревянные бруски.

Между ними устанавливается деревянная платформа с жестко закрепленными на ней струбцинами, в них будет зажиматься деталь.

Платформу можно двигать вручную или приделать позади нее рычаг.

Жестко зафиксированная дрель.

• Из электрической дрели можно сделать и более функциональный станок. Для этого используется несколько деревянных брусков и 4 гладких металлических трубки, желательно из алюминия. Идея заключается в том, чтобы обеспечить контролируемое движение дрели в 3 плоскостях. Вверх – вниз, влево – вправо и вперед – назад;
• Для начала придется соорудить 2 прямоугольные рамки. За движение вперед–назад отвечает рамка, лежащая на столе. На ней устанавливаются 2 параллельные металлические трубки, по которым будет двигаться вторая рамка, находящаяся в вертикальном положении;
• На вертикальной рамке, параллельно столу, между брусками врезается следующая металлическая трубка. Эта направляющая будет отвечать за движение механизма по сторонам;
• Чтобы закрепить на такой раме саму дрель, нам понадобится пара планок. Дрель будет фиксироваться на бруске, который монтируется между концами этих планок;
• С другой стороны этого импровизированного рычага, планки просверливаются и надеваются на трубку вертикальной рамки;
• Еще одна трубка фиксируется параллельно столу на бруске с дрелью. На втором конце этой трубки, строго параллельно дрели монтируется ручка для контроля и управления;
• Размеры всех этих узлов могут быть разными, а принцип соединения показан на фото.

Подвижная дрель.

Использование ручного фрезера

В начале статьи мы говорили о самодельном вертикальном станке для фрезерных работ по дереву. Это значит, что рабочий инструмент устанавливается в вертикальное положение. Если дрель удобнее вертикально устанавливать над столом, то ручной фрезер лучше стационарно вмонтировать в стол снизу столешницы. Соответственно, перед тем как сделать фрезерный станок по дереву самому, нужно подобрать стол или хотя бы надежную столешницу.

Но просто вырезать отверстие и прикрутить снизу инструмент нельзя. Опорная пластина инструмента должна находиться на одном уровне с базовым столом и при этом быть надежно зафиксированной.

Поэтому, как правило, сама столешница состоит из двух слоев. Нижний слой имеет отверстие по размеру фрезера. А верхняя пластина делается из двух частей, монтажной для фрезера и базовой, которая стационарно крепится к столешнице.

Принцип стыковки деталей.

Как видно на схеме, в верхней пластине по центру вырезается широкий прямоугольный участок, после чего остаток приклеивается, или прикручивается к базовой столешнице. В этом прямоугольном секторе делается отверстие по диаметру рабочей фрезы. Далее, рабочая пластина прикручивается к инструменту. Теперь можно вставлять и крепить пластину в нишу. На видео в этой статье показано несколько вариантов сборки таких конструкций.

Вывод

Как видите фрезерные станки по дереву своими руками собирать вполне реально. Если у вас есть желание поделиться своим опытом или задать вопросы по данной теме, пишите в комментарии снизу, такое общение для нас очень ценно.

Самодельный напольный фрезерный станок.

rubankom.com

Сборка своими руками фрезерного станка по дереву: видео

Фрезерные или токарные станки в домашних мастерских – явление распространенное. Их используют для обработки дерева, металла и т.д. Естественно, что в продаже можно найти большое количество станков разного типа, но многие желают сделать ручной станок своими руками.

Сегодня вы узнаете, что представляет собой конструкция фрезерных или токарных станков по металлу или дереву, мы выясним, как делать станки по дереву своими руками, используя чертежи. Также вы посмотрите тематическое обучающее видео.

Фрезерные станки и их разновидности

Разные типы фрезерных станков существенно отличаются друг от друга как по конструкции, так и по назначению, некоторые предназначены только для обработки дерева, другие же для металла, есть также и универсальные модели. Ряд конструкций имеет ручное управление, а другие работают в автоматическом режиме, наиболее простые варианты можно сделать своими руками, а есть сложные конструкции заводского изготовления.

Рассмотрим несколько типов станков ниже, также вы сможете при желании найти чертежи, которые касаются их самостоятельного изготовления и конструкции.

Вертикальный тип фрезерного станка очень распространен. В них в качестве рабочих инструментов выступают такие фрезы:

• цилиндрические;
• концевые;
• фасонные.

Можно также выполнять сверлильные работы. С помощью такого станка можно обрабатывать:

• пазы;
• зубчатые колеса;
• углы;
• вертикальные и горизонтальные поверхности из металла;
• рамочные элементы.

Особенностью другого типа станка, горизонтального, является то, что шпиндель располагается горизонтально. Благодаря такому типу конструкции вы сможете обрабатывать небольшие детали. Универсальность применения такого станка обусловлена за счет использования фрез фасонного, углового, торцевого, концевого и цилиндрического типа. Стандартная заводская комплектация не дает возможности обрабатывать детали по винтовой поверхности, в таком случае можно с применением чертежей доработать конструкцию своими руками.

Сверлильно-фрезерные станки помогают обрабатывать горизонтальные, вертикальные и наклонные поверхности, а также пазы габаритных деталей. Они предназначены для работ по металлу ручным способом.

Станок имеет фрезерно-сверлильную головку, которая может выполнять работы по сверлению под наклоном и обрабатывать поверхности, которые расположены к горизонтальной оси под углом. А еще рабочая головка может работать в реверсном режиме.

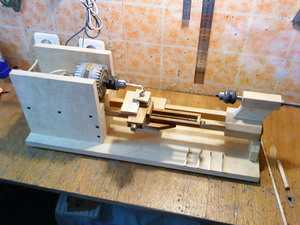

Особенности токарных станков

Токарные станки подразделяются на две большие категории – с ЧПУ и без. Фрезеры без ЧПУ бывают ручными, полуавтоматическими и целиком автоматизированными. Токарные конструкции, которые оснащены ЧПУ, работают на основе числового программного управления и бывают нескольких видов:

• простые;
• оснащенные противошпинделем;
• с приводным центром;
• с С-осью.

Все эти конструкции одновременно можно назвать токарными станками и фрезерными. Объединяет эти обрабатывающие центры, имеющие свои конструктивные особенности, то, что они одновременно обладают функциональностью токарных и фрезерных станков.

Фрезерный станок по дереву для домашней мастерской

Дерево уже много веков считается одним из наиболее распространенных строительных материалов. Оно прочное, доступное и легко обрабатывается.

У многих домашних мастеров, которые надо обрабатывать дерево, есть специальные фрезеры по этому материалу. Такие фрезерные станки можно приобрести в готовом виде, они могут быть ручными или стационарными. Но если вас интересует простая конструкция, то собрать фрезер можно и своими руками.

Нужно понимать, что, независимо от того, является ли фрезерный станок по дереву профессиональным, самодельным или ученическим, он имеет несколько приемов обработки дерева. Все зависит от положения заготовки из дерева по отношению к режущему инструменту. Заготовка может быть статичной или выполнять поступательные движения. На основании этого можно делать самодельный фрезер на основе электрических режущих приспособлений.

Самодельный фрезерный станок по дереву: устройство и видео

Фрезер по дереву обрабатывает детали посредством фрезы, выполняющей вращательные движения. А заготовку при этом или жестко крепят, или же подают на фрезу с нужной траекторией. Сама фреза – это цилиндрический стальной инструмент, напоминающий сверло. В отличие от последнего, фреза имеет режущие комки по всей поверхности. Благодаря этому дерево можно обрабатывать одновременно сразу же в нескольких плоскостях.

Такой фрезер имеет ручной, полуавтоматический или автоматический режим. С помощью блока ЧПУ возможно изготовление резных деталей высокой точности. Но такой тип станка по дереву в основном используется в промышленных целях, когда следует изготовить большую партию изделий.

Детали фрезера по дереву такие:

• столешница;
• станина;
• салазка подающая;
• шпиндель;
• упор параллельный;
• пылесос, удаляющий стружку.

Станина является связующим элементом, на котором расположены все составляющие фрезера. От нее зависит и прочность станка. А вот столешница представляет собой рабочую поверхность, на которой размещены упоры и дополнительные зажимные элементы. От того, насколько она ровная, зависит и качество изделий, которые будут изготавливаться. Столешницу часто оборудуют подающими салазками, посредством которых упрощается процесс подачи заготовок на фрезу.

Неразъемной составляющей фрезера является шпиндель. Своими руками его сделать невозможно, его следует приобретать в комплекте с электродвигателем. Выступает в роли посредника между фрезой и электроприводом.

Самодельный фрезерный станок из дрели

Наиболее простой ручной фрезер по дереву, который можно собрать своими руками – это на основе дрели. А в любом строительном магазине вы сможете купить фрезы, сделанные по типу простого сверла. В них есть специальный хвостовик, который точно соответствует параметрам внутреннего диаметра патрона дрели. Нужно лишь вставить режущий инструмент в патрон, и дрель будет выполнять роль ручного фрезерного станка по дереву.

Но учтите момент, что при работе с ручным фрезером на основе дрели, понадобится прочно укрепить заготовку, чтобы она не колебалась и не двигалась. Это и определяет качество работы впоследствии. Лучше всего заготовку крепить струбцинами, и чем больше струбцин применено, тем крепче будет прикреплена заготовка. В качестве крепежей можно применять и простые тиски, но это подходит лишь тогда, когда следует обработать только торец заготовки.

Сложность применения самодельного фрезерного станка из дрели состоит в том, что будет очень сложно поддерживать требуемый размер обработки. Если речь идет о снятии фаски, то проблем с ручным фрезером тут не будет, а вот для изготовления паза рука должна быть максимально твердой, ведь малейшие колебания могут все испортить.

Для фрезера из дрели по дереву потребуется сделать специальные приспособления для удержания электроприбора в строгом фиксированном положении. Вариантов здесь немало, которые отличаются друг от друга в зависимости от типа обработки дерева.

Так, если речь идет об изготовлении паза в заготовке из дерева:

• выберите и установите фрезу в дрель, которая внешне похожа на сверло. Но, в отличие от него, рабочие кромки будут размещены в передней части продольно;
• хорошо прижмите заготовку;
• прикрепите на саму дрель специальные зажимы, а они крепятся к ограничителю из досок или фанеры. Уприте ограничитель в свою заготовку и двигайте станок по линии, которая определяет положение паза.

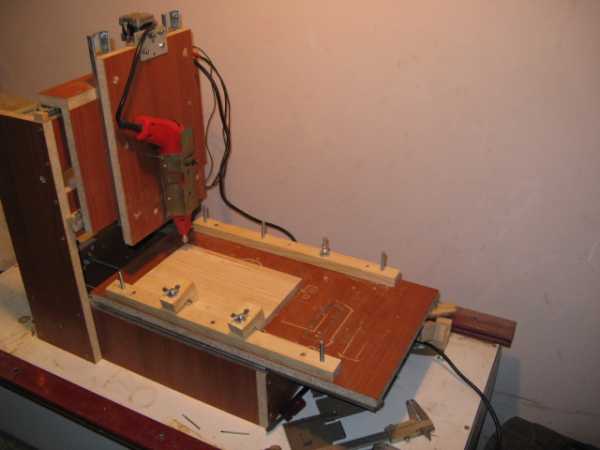

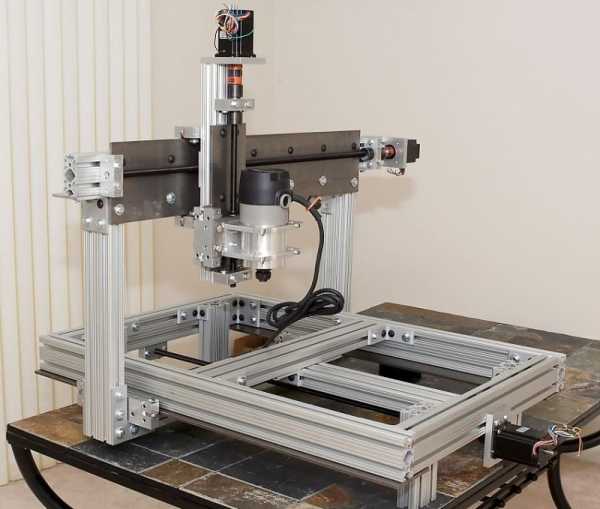

Особенности самодельных фрезерных станков с ЧПУ по дереву

Станок фрезерный для обработки дерева с ЧПУ может изготавливать конструкции, срезая сразу в трех плоскостях древесный массив. Чем-то его принцип работы напоминает трехмерный принтер.

Для электропривода подойдет гравер со средней мощностью. Его крепят на подвижные салазки с 3 степенями свободы. А вот направляющие будут ходить посредством шаговых двигателей, которые управляются микропроцессорами в автоматическом режиме.

Изготовление деревянной конструкции начинается задолго до того, как на станок крепят заготовку. Благодаря специальным программным комплексам вы можете создать виртуальную модель в ее реальном масштабе. Затем ее разбивают на плоские части, по ним определяют координаты, чтобы задать траекторию движения фрезы и шпинделя.

Координаты программы передаются по компьютеру в микропроцессор, затем она обрабатывается, и шаговые двигатели конструкции перенимают полученную команду.

Сделать такой станок своими руками очень сложно и практически невозможно, если нет опыта. Вам потребуется приобрести такие комплектующие, как:

• шаговый двигатель;
• шлейфы для передачи данных;
• микропроцессорная плата и многое другое.

Когда собирается каретка и станина, следует поставить драйверы для управления шаговыми двигателями в плоскости и регулировки глубины фрезеровки. В конце работы все устройства калибруются.

Как видите, есть много видов фрезерных станков разного типа, которые могут быть ручными или автоматическими, соединять в себе токарные и сверлильные функции, обрабатывать металл или дерево. Некоторые из них имеют достаточно простую конструкцию, поэтому их можно собрать своими руками. В другом же случае заводское изготовление настолько сложное, что сделать самодельный аналог будет невозможно.

instrument.guru

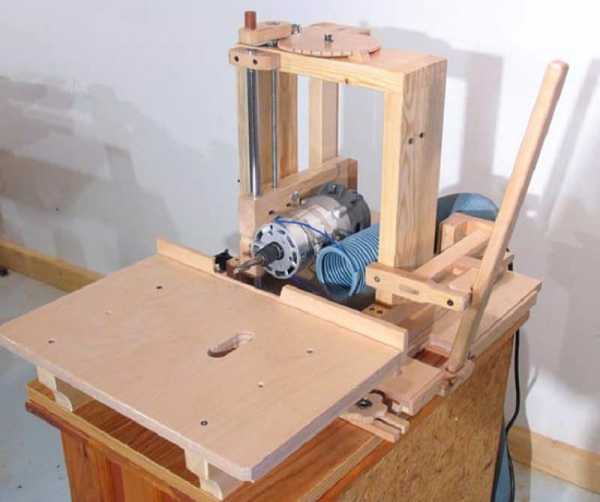

Фрезерный станок по дереву своими руками

Для удобства работы с фрезером мастера устанавливают его стационарно, а заготовку перемещают. При работе таким способом, речь идет уже не о ручном фрезере, а так называемом «фрезерном столе». В данной статье мы попробуем объяснить, как же изготовить фрезерный станок по дереву своими руками.

Фрезер какой выбрать

Существует много видов фрезеров. Прежде чем выбирать его, необходимо обдумать, для каких назначений он вам будет нужен. Более сложные заготовки потребуют более мощный и оборотистый фрезер. Специалисты рекомендуют выбирать фрезер с ручной регулировкой и автоматической стабилизацией шпинделя.

Очень удобны фрезеры с системами плавного пуска и быстрой остановки. А если инструмент позволяет заменить щетки двигателя без вскрытия корпуса, то тогда ему вообще цены не будет. Это действительно существенный плюс.

Во многих инструкциях по эксплуатации производители фрезерных машин советуют не использовать его в работе вверх ногами. В основном, эти ограничения не обоснованы и могут игнорироваться.

Совет: фрезер выбирайте с мощностью не меньше 2- х киловатт, чтобы уверенно работать с любым деревом. Так же на нем должна присутствовать регулировка оборотов, как правило есть на всех моделях. Насчет стоит ли покупать бренды типа бош или макита, мое мнение — если занимаетесь профессионально и каждый день то стоит, если же для себя то достаточно и недорогого китайца.

Видео фрезерный стол своими руками

Станина фрезерного стола

Важной частью инструмента является специальный каркас (станина). Это каркас на опорах, сверху которого находится столешница. Станину можно сделать из любого материала: металл, дерево, ДСП и т.д.

Главное, чтобы она была жесткой и устойчивой. Размер тоже особого значения не имеет. Все зависит от того, с деталями какого размера вы будете работать.

Чтобы обеспечить удобную работу оператора станка, нижнюю часть станины необходимо углубить.

Благодаря этому, оператор при работе не цепляется ногами за конструкцию. Советуем сделать станину с регулируемыми опорами, которые позволят работать на любых неровностях пола.

Фрезерный станок по дереву своими руками примечателен огромным выбором вариантов создания. Вы сможете создать его полностью под себя.

Столешница стола

Здесь ничего сложного. Одним из вариантов является обычная кухонная столешница, покрытая специальным пластиком. По пластику заготовка будет отлично скользить, а доска будет хорошо гасить вибрации.

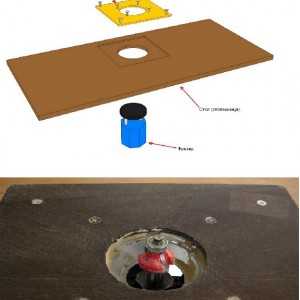

Монтажная пластина фрезера на стол

Пластина, обладающая высокой прочностью при малой толщине. Как правило, её выполняют из металла или текстолита (последний вариант легче в использовании).

Пластина прямоугольной формы, в центре которой проделывают отверстие. После этого фрезер прикрепляют к монтажной пластине. Для того, что закрепить инструмент с пластиной к столу, на углах пластины нужно просверлить четыре отверстия.

Самый простой фрезерный стол своими руками, чертежи

Вот мы и добрались до сути данной статьи. Так как же собрать фрезерный станок по дереву своими руками? Вначале, к готовому каркасу (станине) временно крепится столешница. Потом на столешницу кладут монтажную пластину и отмечают её положение. Далее, с помощью фрезера, на столешнице выбирают посадочное место для пластины.

Она должна быть установлена идеально с верхней плоскостью столешницы. В заключении, необходимо выполнить фрезерование отверстия по форме подошвы фрезера и соединить все это воедино. Конечно, с некоторыми моментами придется повозиться, но главное выполнять все наставления.

Верхний прижим

Для более комфортной работы, стол можно оснастить верхним прижимом. Подойдет обычный шариковый подшипник.

Он позволит вам плотно зафиксировать заготовку. Это позволит вам повысить качество и скорость работы, а также сэкономить свои нервы и силы.

Безопасность

Нужно заострить внимание на самом главном – безопасности. Во-первых, для фрезы рекомендуется установить защитный экран. Во-вторых, оснастить инструмент кнопкой экстренной остановки. Кнопка должна быть в легкодоступном для вас месте, но в тоже время, не мешать вам работать. В-третьих, рабочую зону можно дополнительно осветить.

Все эти пункты только добавят вам комфорта в работу, ведь на безопасности нельзя экономить. Творите на здоровье.

sdelaj-sam.com
