Вертикально-фрезерные станки: устройство, описание, видео

Процесс фрезерования позволяет получать детали различной формы и размеров. Наиболее распространенным вариантом фрезерного станка по металлу можно назвать вариант исполнения, когда шпиндель расположен вертикально. Подобное оборудование стали называть вертикально-фрезерными станками.

Консольные вертикально-фрезерные станки изготавливают на базе горизонтально-фрезерных с небольшим изменением коробки скоростей и станины.

Вертикально-фрезерный станок

Этап развития станков до появления ЧПУ

Все станки можно разделить на две группы:

  1. Группа, в которой установка режимов работы, подача и другие действия проводятся человеком.
  2. Группа обрабатывающих станков по металлу, работа которых полностью или частично автоматизирована при помощи блока с числовым программным управлением.

Фрезерный станок с вертикально расположенным шпинделем без ЧПУ используются уже на протяжении нескольких десятилетий. Наиболее популярными стали следующие модели: 6Т12, 6М12П, 6Р12, 6Р12Б. Эти представители группы фрезерных станков были очень распространены в бывшем СССР. Только после того, как было доказано расчетами и на практике превосходство ЧПУ с экономической точки зрения и другим характеристикам, эти станки по металлу стали заменять новыми. Тем не менее, 6Р12 можно встретить практически на всех крупных машиностроительных заводах.

Если провести краткое описание характеристик этого оборудования, то можно выделить следующие их особенности:

  1. проводят обработку практически всех металлов и сплавов, в том числе и чугуна. по этому показателю ограничением является устойчивость используемого режущего инструмента к стиранию, разрушению при обработке с указанными режимами работы определенного типа материала.
  2. схожая конструкция: наличие фрезерной бабки, стола, салазок, шпинделя, станины.
  3. надежность и неприхотливость – качества, которые обусловили популярность указанных выше станков. на момент производства эти станки экспортировались во многие страны мира.
  4. при помощи них можно проводить фрезерование, сверление, растачивание. Кроме этого отметим появление механизма поворота головки на угол 45° относительно стала. Эта особенность позволила создавать элементы, которые расположены относительно плоскости основания под определенным углом.

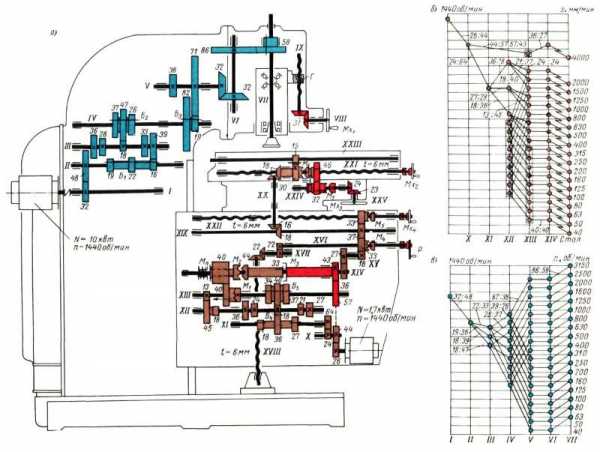

Кинематическая схема консольно-фрезерного станка 6Н12

Отличительной особенностью оборудования можно назвать возможность использования определенных показателей характеристик обработки: величину подачи, скорость вращения инструмента и т.д. Кроме этого все модели отличаются размером стола. Этот показатель определяет возможность обработки заготовок определенных размеров и веса.

В расшифровке первая цифра означает группу фрезерных станков, следующая буква обозначает модернизацию основной модели, вторая по счету цифра подгруппу вертикально-фрезерных станков,  последняя цифра размер стола. Остальные характеристики можно найти в спецификации.

Консольные и бесконсольные модели

Основным отличием всех вертикально-фрезерных станков по металлу можно назвать наличие или отсутствие консоли. Практически все современные варианты исполнения с ЧПУ относятся к консольному типу. Однако ранее довольно популярными были бесконсольные станки по следующим причинам:

  1. Отсутствие консоли обуславливало то, что основанием для стола становился пол завода или бетонная плита.
  2. Использование в качестве основания для салазок пола или бетонной плиты приводило к значительному повышению жесткости конструкции, к ее удешевлению.
  3. Повышение жесткости конструкции обуславливало возможность обработки больших и тяжелых деталей.

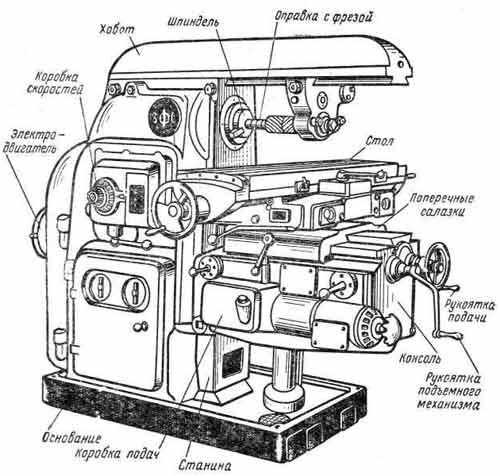

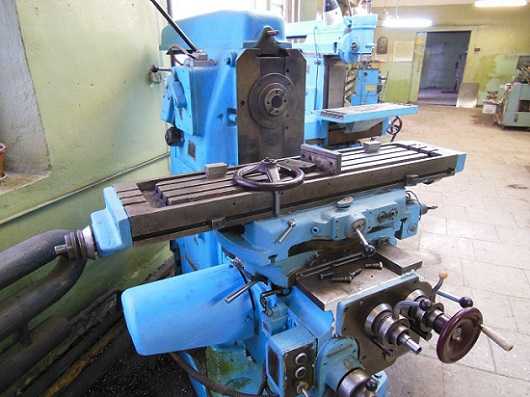

Фрезерный станок консольного типа

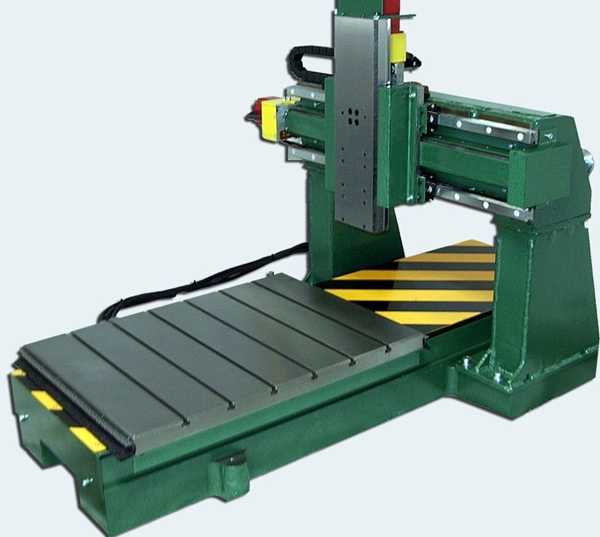

Бесконсольный фрезерный станок

Однако по причине того, что основание стола не может учитываться в создаваемых программах обработки, точность обработки была значительно меньше, чем у моделей с консолями. Именно поэтому числовое программное управление крайне редко устанавливают на подобного типа станки.

Вертикально-фрезерные станки в эпохе информационных технологий

Принцип работы рассматриваемых фрезерных станков по металлу обуславливал малую подвижность шпиндельной бабки (это проводилось только в наладочных целях). Фрезерование плоских поверхностей проводиться путем изменения положения стола с жестко закрепленной заготовкой относительно первоначальной координаты. Именно подобная особенность обуславливает малую точность обработки.

Всеми процессами, от установки режимов резания, до управления положения стола руководит фрезеровщик. Человеческий фактор определяет высокий процент брака по современным меркам, а также ухудшение производительности.

Затронув показатель производительности, отметим, что при конструировании станков несколько десятков лет назад не учитывалась возможность использования режущего инструмента, изготовленного из сверхтвердого материала, а также многие модели не имеют системы подачи СОЖ (смазывающе-охлаждающей жидкости). Поэтому при использовании подобных станков также нельзя повысить производительность.

Вертикально-фрезерные станки 6Т12, 6М12П, 6Р12, 6Р12Б изготавливались на заводах СССР. Уже на протяжении многих лет эти заводы прекратили свое существование, и рассматриваемые модели другие представители сферы станкостроения не выпускают из-за экономической невыгодности.

Современные вертикально-фрезерные станки

Несмотря на неоспоримое преимущество внедрения ЧПУ все же производят вертикально-фрезерные станки с механическим управлением, к примеру, JET JVM-836 TS. При их проектировании и производстве используется современное оборудование, что позволило добиться высокой точности позирования всех элементов конструкции, ее жесткости, а это благоприятно повлияло на показатель возможной точности, достигаемой при фрезеровании. Кроме этого практически все элементы конструкции стали работать от электрических приводов. Исключением можно назвать приводы подачи стола и шпинделя, которые ставят механического типа (однако проводится их дублирование электрическим приводом для возможности задания постоянной величины подачи).

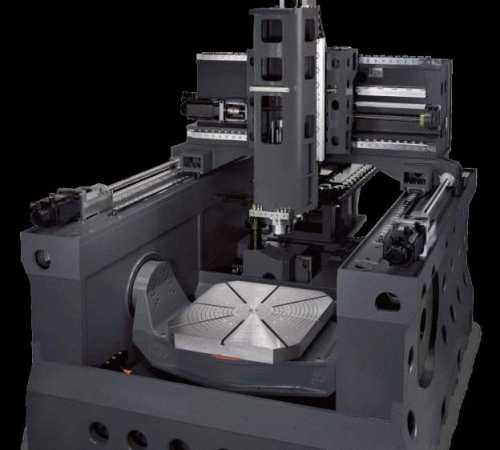

Отдельное внимание заслуживают варианты исполнения с ЧПУ, к примеру, станок Haas TM-2. Применение современных технологий позволило сделать практически весь процесс автоматизированным (после ввода программы и закрепления заготовки, до ее снятия не требуется вмешательство оператора). Описание подобных фрезерных комплексов включает следующие характеристики:

  1. Работа на высоких скоростях вращения шпинделя, использование больших показателей подачи, движение шпинделя в двух плоскостях, высокая скорость позиционирования вместе с автоматизацией процесса позволяют получить высокоточные детали за минимальное время.
  2. Сложная система подачи СОЖ и удаление стружки из зоны резания.
  3. Максимальная защита окружающих.
  4. Возможность фрезерования по сложным траекториям.

Если рассматривать вопрос достоинств и недостатков, характеристики современных фрезерных станков по металлу при вертикальном расположении шпинделя, стоит указывать определенные модели, так как у них много различий и описание имеет различное содержание. Единственными их общими недостатками, которые присущи практически всем вариантам исполнения, можно считать высокую стоимость и малый гарантируемый срок эксплуатации, а при возникновении неполадок найти специалиста крайне сложно (при этом стоимость ремонта также может быть высокой).

В заключение отметим, что приведенный фрезерный станок по металлу в этом пункте, несмотря на свою сложную конструкцию, относится к вертикально-фрезерной группе, так шпиндель расположен в вертикальной плоскости. Стоимость этой модели около 50 000 $, она способно создавать готовые детали с одним перебазированием, то есть заготовка один раз должна быть перестановлена так, чтобы можно было обработать поверхность, которая при предыдущем этапе фрезерования была основанием.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Вертикально фрезерный станок с ЧПУ 6Р13Ф3: характеристики и обзор

Фрезерный станок с чпу 6р13ф3 является аппаратом, обладающим высокой категорией качества. Станком могут производиться работы по фрезерованию деталей. Аппарат способен выполнять работы по сверлению изделий при применении соответствующего инструмента. Агрегатом обрабатываются детали из чугуна, стали и различных сплавов черных и цветных металлов.

Характеристики аппарата

6р13ф3 обладает широким функционалом. Помимо обработки чугунных и стальных изделий, станок может обрабатывать:

  • холоднокатаные листы;
  • детали, тяжело поддающиеся обработке, сделанные из цветных металлов;
  • горячекатаные листы;
  • сложные изделия путем сверления.

Горячекатаные металлические листы

Агрегат может обрабатывать различные детали фрезерованием торцовыми и концевыми фрезами.

Устройство применяется в рамках производства мелкими и средними сериями. Его вес достигает 4449 кг, а общие параметры по длине, ширине и высоте равняются 345*296,5*397 см.

На аппарате имеется чпу, позволяющее:

  • передвигать салазки с изделия и рабочего стола в продольном и поперечном направлениях;
  • передвигать ползун с фрезой в вертикальном направлении.

Основные характеристики станка:

  • габариты поверхности стола — 40*160 см;
  • нагрузка, которую может выдержать стол — 300 кг;
  • количество пазов — 3;
  • показатели пределов подач — 3-4799 мм/мин;
  • показатели точности при поперечном перемещении 0,04 мм, вертикальном — 0,065, продольном — 0,04;
  • продольное, поперечное и вертикальное передвижение стола — 100*40*42 см соответственно;
  • показатель быстро перемещения ползуна вместе со столом — 4799 мм/мин;
  • подача за импульс — 0,01 мм;
  • максимальный сверлильный диаметр — 30 мм;
  • максимальный диаметр торцевой фрезы — 125 мм.

Фрезерный станок 6р13ф3 оснащен 6 электрическими двигателями:

  • смазочным — 0,26 кВт;
  • осуществляющим зажим инструмента — 0,17 кВт;
  • предназначенным для перемещения консоли — 2,1 кВт;
  • двигателем для охлаждающего насоса — 0,12 кВт;
  • приводом основного движения — 7,4 кВт;
  • двигателем, предназначенным для подачи по 3 осям — 2,1 кВт.

Для аппарата предусмотрена электропроводка, оборудованная разъемами для штепселей.

Особенности ЧПУ станка

Аппарат оснащен числовым программным управлением, благодаря которому:

  • выдает цепочка управленческих команд;
  • происходит индикация сведений;
  • контролируются функции аппарата и проводится его диагностика;
  • обеспечивается работа всех режимов автоматики станка;
  • происходит ввод и выключение программ управления и их корректировка.

Система ЧПУ

В составе вертикально-фрезерного станка с чпу 6р13ф3 имеются:

  • система линейной, круговой интерполяции;
  • датчик обратного типа;
  • привод следящего типа.

С помощью чпу у оператора имеется возможность проводить контроль инструмента и отслеживать визуально направление его движения. При этом у него отсутствует необходимость постоянно проводить отработку программы на аппарате.

Все необходимые данные оператор данного устройства с чпу получает через 5 главных индикаторов:

  • «Вид А», являющийся основным индикатором, содержащим главную информацию;
  • «Вид Б», содержащий дополнительную информацию;
  • «Ошибки»;
  • «Программы управления»;
  • «Параметры».

Через клавиши F1 и далее оператор устанавливает нужную управляющую программу.

Особенности электрооборудования станка

ЧПУ станка является составной частью его электрического оборудования. Оно представляет собой трехфазную сеть, имеющую частоту 50 Гц и работающую при напряжении 380 В.

Поскольку агрегат является дорогостоящим оборудованием, разработчиками предусматривается для него специальная система защиты сети.

На некоторых предприятиях для защиты станка от сбоев в электроснабжении его подключают к стабилизаторам или машинным преобразователям. За счет данных устройств аппарат получает необходимое питание и при этом защищается от резких скачков напряжения в электросетях.

Любой вертикально-фрезерный станок с чпу 6р13ф3 оснащен станцией управления, включение которой происходит посредством вводного автомата. С лицевой стороны станции имеются рукоятки, которыми контролируется работа автомата.

В системе предусмотрено несколько типов напряжения:

  • тормозная цепь с током постоянного типа 55 В;
  • силовая цепь, имеющая три фазы с током переменного типа 380 В;
  • для питания электродвигателей с постоянным током 47 В;
  • для местного освещения с током переменного типа 24 В;
  • для цепей управления с переменным и постоянным током 109 и 23 В соответственно.

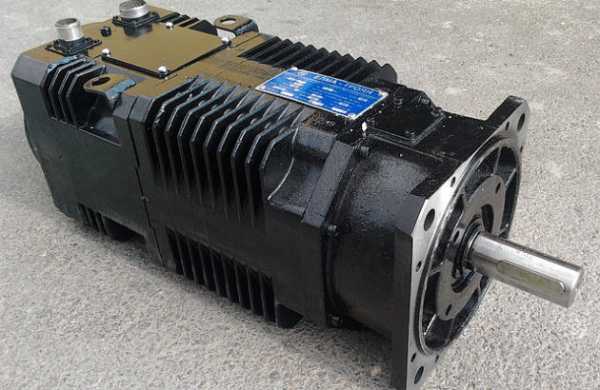

Электодвигатель станка

Схема станка с чпу 6р13ф3

Для агрегата характерна жесткая основа. Это обеспечивается за счет того, что на его станине имеется хорошо развитое основание с многочисленными ребрами.

В передней части станины находятся вертикальные направляющие. По ним происходит перемещение консоли.

Вверху станины находится окно. Через него оператор получает доступ к насосу и коробке скоростей. Оборудованные на станине выключатели ограничивают ход консоли.

В состав головки шпинделя входят следующие элементы:

  • салазки;
  • редуктор;
  • ползун.

Салазки монтируются к станине болтами, а их центровка происходит в ее горловине. Движение салазок с ползунком происходит по прямоугольным направляющим.

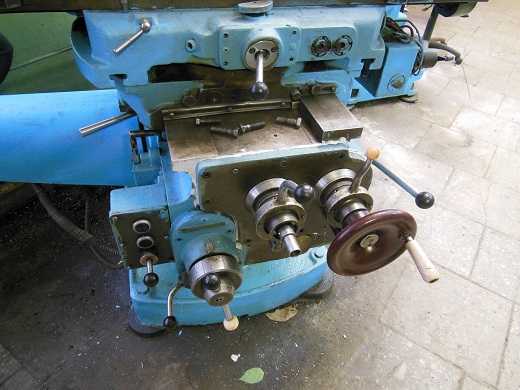

Консоль аппарата служит его базовым элементом. Ее роль сводится к объединению приводов вертикального и поперечного перемещений стола. Внутри консоли имеется двухступенчатый редуктор.

Видео по теме: Вертикально-фрезерный станок с ЧПУ

promzn.ru

Станки с ЧПУ, фрезерные станки с ЧПУ, токарные станки с ЧПУ



Станок с ЧПУ - это технологическая машина, предназначенная для автоматической обработки заготовки по заданной программе, с целью получения детали с заданными: размерами, формой, взаимным расположением и шероховатостью поверхностей.

Осевыми перемещениями станка с ЧПУ руководит компьютер, который читает управляющую программу и выдает команды соответствующим двигателям. Двигатели заставляют перемещаться исполнительные органы станка. В результате производится механическая обработка детали.

Датчики, установленные на направляющих, посылают информацию о фактической позиции исполнительного органа обратно в компьютер. Это называется обратной связью. Как только компьютер узнает о том, что исполнительный орган станка находится в требуемой позиции, он выполняет следующее перемещение. Такой процесс продолжается, пока чтение управляющей программы не подойдет к концу.

По своей конструкции и внешнему виду станки с ЧПУ похожи на обычные универсальные станки. Единственное внешнее отличие этих двух типов станков заключается в наличии у станка с ЧПУ устройства числового программного управления (УЧПУ), которое часто называют стойкой ЧПУ.

Устройство числового программного управления (УЧПУ) станками - это часть системы ЧПУ, выполненная как единое целое с ней и выдающая управляющие воздействия на исполнительные органы станка в соответствии с управляющей программой и информацией о состоянии управляемого объекта.

Фрезерные станки с ЧПУ


Фрезерный станок с ЧПУ (фрезерный обрабатывающий центр) - это станок, предназначенный для выполнения различных видов обработки резанием заготовок корпусных деталей, где управление осуществляться с помощью системы числового программного управления (ЧПУ).

Фрезерные станки с ЧПУ позволяют выполнять следующие технологические операции: фрезерование, сверление, расточку, нарезание резьбы, развёртывание, зенкерование и др.

При этом инструмент, закрепленный в шпинделе станка, совершает главное вращательное движение, а заготовка, закреплённая на столе, совершает поступательное движение подачи.

Фрезерные станки с ЧПУ можно разделить на две основные группы:

  • вертикально-фрезерные станки с ЧПУ
  • горизонтально-фрезерные станки с ЧПУ

Вертикально-фрезерный станок с ЧПУ является наиболее распространённым фрезерным оборудованием с ЧПУ в современном производстве. Компоновка вертикально-фрезерного обрабатывающего центра заключается в вертикальном расположении шпинделя, при горизонтальном расположении рабочего стола.

Большинство вертикально-фрезерных станков с ЧПУ имеют три оси - X, Y и Z. Некоторые станки имеют поворотные конструкции шпиндельной головки и стола с возможностью движения по одной, двум или трем координатам, что позволяет обрабатывать самые сложные поверхности с минимальным количеством установов.

Компоновка горизонтально-фрезерного станка с ЧПУ позволяет добиться высокой жёсткости конструкции станка, что является весьма важным при обработке крупногабаритных тяжёлых заготовок. Особенность компоновки этих станков состоит в горизонтальном расположении шпинделя при горизонтальном расположении рабочего стола. Рабочий стол, как правило, является поворотным, что позволяет обрабатывать закреплённую на нём заготовку с четырёх сторон.

Многие горизонтально-фрезерные обрабатывающие центры оснащаются системами автоматизированной смены заготовок. При этом во время работы станка заготовка устанавливается (или снимается деталь) на сменном столе-спутнике.

Фрезерные станки с ЧПУ комплектуются системой автоматической смены инструмента манипуляторного или безманипуляторного типов. Необходимый запас инструментов создается в револьверных головках или инструментальных магазинах барабанного или цепного исполнений.

Компоновка обрабатывающего центра любой модели, помимо обычных параметров, определяется его технологическими возможностями. К ним относятся: размеры рабочего пространства, характеристика инструментального блока, емкость инструментального магазина, время смены инструмента, количество столов-спутников, их размеры, время смены столов-спутников, тип системы управления, число одновременно управляемых координат, дискретность и точность перемещений по координатам и др.

Так же для улучшения качества обработки станки оснащают лазерными и контактными датчиками поломки инструмента, датчиками позиционирования инструмента, датчиками измерения заготовки.

Токарные станки с ЧПУ


Токарный станок с ЧПУ (токарный обрабатывающий центр) - это станок, предназначенный для выполнения различных видов обработки резанием заготовок типа тел вращения, где управление осуществляться с помощью системы числового программного управления (ЧПУ).

Токарные станки с ЧПУ позволяют выполнять следующие технологические операции: точение и расточку цилиндрических, конических и фасонных поверхностей, подрезку и обработку торцов, сверление, нарезание резьбы и т. д.

При этом вращательное движение заготовки является главным движением, а движение режущего инструмента - поступательным движением подачи.

Токарные станки с ЧПУ можно разделить на две основные группы:

  • горизонтальные токарные станки с ЧПУ (с горизонтальной осью вращения шпинделя)
  • вертикальные токарные станки с ЧПУ (с вертикальной осью вращения шпинделя)

Горизонтальные токарные станки с ЧПУ являются одним из самых востребованных видов оборудования для работы с металлом и составляют самую значительную долю в парке станков с ЧПУ.

Вертикальные токарные станки с ЧПУ (карусельные) используются в основном для обработки тяжелых крупногабаритных деталей.

Большинство токарных станков с ЧПУ имеют две управляемые координаты: Z- перемещение каретки вдоль оси шпинделя; X- перемещение салазок перпендикулярно этой оси. На поперечных салазках установлен либо резцедержатель, либо револьверная поворотная инструментальная головка.

Обычно револьверные головки бывают четырех-, шести- и двенадцати позиционные, причем на каждой позиции можно устанавливать по два инструмента. Иногда станки оснащают двумя револьверными головками.

Револьверные головки кроме традиционных инструментов (неподвижно закрепленных в головке) могут быть оснащены инструментами с независимым вращением параллельно, перпендикулярно или наклонно к оси заготовки.

Для повышения технологических возможностей и производительности токарные станки с ЧПУ оснащаются:

  • дополнительными осями управления
  • сверлильными, фрезерными и шлифовальными головками
  • дополнительным шпинделем для перехвата заготовки с целью ее обработки с другой стороны
  • программно-управляемым люнетом
  • поддерживающим устройством для установки заготовок

При соответствующем оснащении токарные станки с ЧПУ позволяют выполнять фрезерные, сверлильно-расточные операции, а также зубообработку, не снимая детали со станка.


tekhnar.ru

Модели фрезерных станков с ЧПУ

Научно-техническая революция привела к  массовой компьютеризации общества. Развитие программирования – позволяет совершать действия с затратой минимальных усилий со стороны человека. Фрезерные станки с ручных и автоматизированных перешли на числовое программное управление, что существенно облегчает их использование в работе.

Оглавление:

  1. Принцип работы и устройство фрезерного станка
  2. Разновидности фрезерных станков с ЧПУ
  3. Обзор моделей фрезерных станков с ЧПУ
  4. Советы по выбору фрезерного станка

Принцип работы и устройство фрезерного станка

Фрезерные станки позволяют разрезать, просверлить, рассчитать расстояние между отверстиями в различных деталях.

Используются заготовки:

  • деревянные,
  • металлические,
  • керамические,
  • пластиковые,
  • каменные.

Они прикрепляются к столу фрезерного станка, а станок, при помощи фрезы, совершает вращательные движения, таким образом, разрезая детали.

В зависимости от устройства фрезерные станки разделяют на:

1. Консольные:

  • широкоуниверсальные,
  • горизонтальные,
  • вертикальные.

2. Бесконсольные фрезерные станки:

  • вертикальные,
  • горизонтальные.

Консольные фрезерные станки – самые популярные. Наличие консоли  отличает их от бесконсольных фрезерных станков. Это деталь, на которую крепится заготовка. Шпиндель консольного станка не совершает никаких движений. Консоль двигается по направляющим сатины и таким образом выполняет свои функции.

Конструкция бесконсольных фрезерно-токарных станков с ЧПУ отличается тем, что стол, на котором закреплена деталь, перемещается только в двух направлениях: продольном и поперечном. При этом шпиндель имеет больший спектр движений, в том числе и вертикальных.

Числовое программное управление  - это процесс выполнения операций, записанных на определенный носитель. Во фрезерных станках существует четыре типа таких программ:

  • Позиционная – когда в процессе выполнения работы, задаются только координаты конечных точек. Применяется в сверлильных или расточных станках.
  • Контурная – управляет по заданной траектории. Эту программу используют круглошлифовальные станки.
  • Комбинированная – соединяет в себе позиционную и контурную программы. Многоцелевые токарные фрезерные станки используют эту программу.
  • Многоконтурные системы являются самыми сложными, они обеспечивают управление всеми функциями станка. Широкоформатные фрезерные станки применяют эту программу.

Преимущества использования ЧПУ на фрезерных станках:

  • Повышение производительности в 2-3 раза,
  • Возможность изготовления сверхточных деталей,
  • Снижение количества востребованных сотрудников, экономия на заработной плате для производств,
  • Сокращение сроков подготовки заготовок,
  • Быстрое изготовление деталей.

Разновидности фрезерных станков с ЧПУ

Согласно материалу для заготовок фрезерные станки с ЧПУ делятся на:

  • ЧПУ фрезерный станок по металлу,
  • ЧПУ фрезерный станок по дереву,
  • ЧПУ фрезерно-гравировальный станок.

Для фрезерирования деталей, сделанных из различных видов металла, используют станок фрезерный по металлу ЧПУ. В зависимости от функций эти станки подразделяются на:

  • ЧПУ настольно - фрезерный станок,
  • ЧПУ фрезерно-обрабатывающий центр,
  • Широкоуниверсальный фрезерный станок,
  • токарно-фрезерный станок с ЧПУ,
  • сверлильно-фрезерный станок  с ЧПУ.

Числовое программное управление позволяет рассчитать точное расстояние, при изготовлении различных деталей, как на производстве, так и  для частного или индивидуального потребителя.

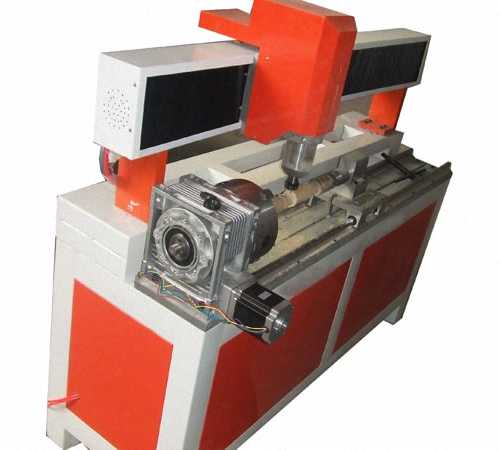

Для фрезеровки материалов из дерева используют деревообрабатывающие фрезерные станки с ЧПУ. На мебельном производстве, в строительных компаниях они являются незаменимыми помощниками. Следует отметить, что современные модели таких станков способны обрабатывать не только дерево, но и различные виды акрила, пластика, фанер, алюминия, ДСП и других материалов.

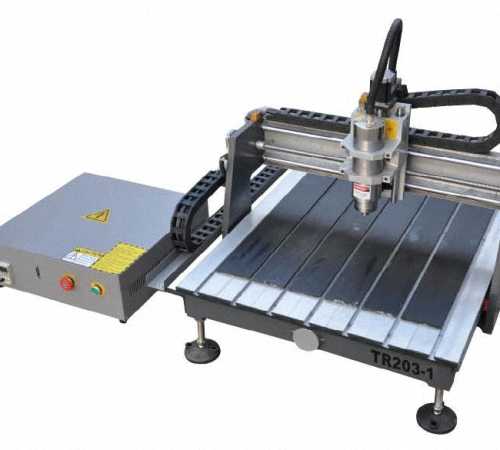

Фрезерно-гравировальный станок с ЧПУ используют для гравировки, фрезеровки каменных и бетонных изделий, таких как: колоны, статуэтки, дизайнерские модели, выполнены из различного рода камней. Также они применяются в производстве наружной рекламы.

Фрезерные станки с ЧПУ, касательно объема и принципа работы разделяют на:

  • Мини фрезерные  станки с ЧПУ,
  • Настольные  фрезерные станки с ЧПУ,
  • Вертикально-фрезерные станки с ЧПУ,
  • Широкоформатные фрезерные станки.

Мини фрезерные станки с ЧПУ, в большинстве случаев, используют в качестве хобби. Так как они имеют низкую стоимость, по сравнению с другими фрезерными станками, небольшое количество программ и ограниченную функциональность. Также, такие станки подходят для обучения, поэтому устанавливаются в школах, училищах и других образовательных заведениях.

Настольный фрезерный станок с ЧПУ имеет ряд преимуществ:

  • Низкая стоимость,
  • Мобильность,
  • Простота конструкции и эксплуатации.

Эти станки подходят для малогабаритного производства или индивидуального потребителя. Они способны выполнять все виды фрезерных работ, а также сверление, растачивание, обработку деталей из различных материалов.

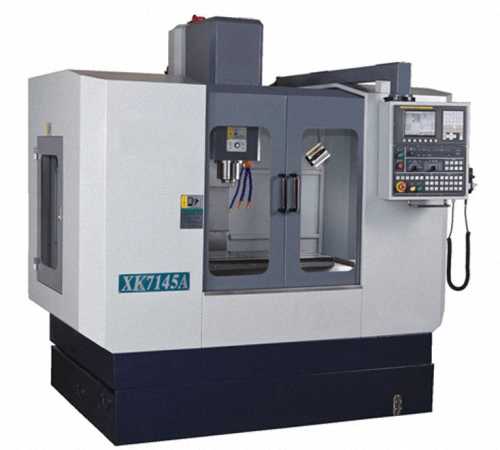

Вертикально-фрезерные станки с ЧПУ, отличаются от настольных своей конструкцией. Фрезы и сверла на этих станках бывают цилиндрическими, фасонными, торцевыми и концевыми. Эти станки способны обработать детали больших размеров, по сравнению с настольными. Они предназначены для фрезеровки как горизонтальных, так и вертикальных поверхностей. Используются такие станки на больших производствах.

Широкоформатные фрезерные станки имеют дополнительную головку, которая способна поворачиваться в любых направлениях. Универсальность этих станков позволяет использовать их в различных цехах экспериментального и инструментального направления.


Обзор моделей фрезерных станков с ЧПУ

Качество работы фрезерного станка зависит от функций, которые он выполняет. Для правильного выбора фрезерного станка с ЧПУ нужно ознакомиться с характеристикой основных моделей.  Изготовлением фрезерных станков с ЧПУ занимаются такие страны:

  • Австрия,
  • Германия,
  • Италия,
  • Китай,
  • Северная Корея,
  • США,
  • Малайзия,
  • Тайвань,
  • Чехия,
  • Турция и другие

Фирмы производители фрезерных станков с ЧПУ:

  • GCC Jaguar
  • JCC,
  • RuStan,
  • Redwood
  • Hyundai Wia,
  • Kami,
  • Zenitech и другие

GCC Jaguar – станки этой торговой марки отличаются удобством использования. Они одни из самых быстрых, имеют массу настроек и дополнительных функций.

JCC – эта компания занимается производством различных видов фрезерных станков с ЧПУ. Это:

  • универсальные гравировально-фрезерные станки с ЧПУ,
  • металлообрабатывающие и деревообрабатывающие фрезерные станки с ЧПУ,
  • электроэрозийные прошивные станки с ЧПУ,
  • фрезерно-токарные станки с ЧПУ.

Уникальная система программирования позволяет использовать весь потенциал, заложенный в фрезерных станках этой торговой марки.

RuStan –  компания, занимающаяся производством фрезерных станков с ЧПУ. Широкоуниверсальные станки этой компании, позволяют выполнять все виды фрезерных работ. Также, при покупке этого оборудования действуют гибкие скидки и система гарантийного и постгарантийного обслуживания.

Фрезерные станки торговой марки Redwood позволяют выполнять различные задачи, они оборудованы 2-d и 3-d форматом. По заранее разработанной программе, из заготовок, эти станки  сделают необходимые детали. Высокая скорость работы гарантирует качественные изделия.

Высококачественное фрезерование поверхности является главной задачей для разработчиков фрезерных станков торговой марки Kami. Они предлагают различные инновационные модели, которые способны обрабатывать не только дерево, камень и металл, но даже стекло.

Hyundai Wia предоставляет модели фрезерных станков для изготовления автомобильных, аэрокосмических, промышленных деталей.  Фрезерные станки с ЧПУ Hyundai Wia минимизируют вмешательство человека в процесс работы. Доступные программы делают эти станки незаменимыми на производстве.

Zenitech – профессиональный производитель фрезерного оборудования. Основную часть их продукции занимают металлообрабатывающие и деревообрабатывающие фрезерные станки.

Модели фрезерных станков с ЧПУ торговой марки Инвест Адам отличаются своей компактностью и универсальностью. Основные их преимущества таковы:

  • Точность обработки,
  • Высокая производительность,
  • Многократное повторение программ,
  • Надежная конструкция,
  • Через USB-порт обеспечивается связь с обычным компьютером.

Германия представляет широкомасштабные фрезерные станки BZT. Они разработаны как для индивидуального потребителя, так и для широкоформатных производств.  Эти станки обладают хорошей устойчивостью, прочностью в закреплении конструкций и высоким качеством изготовляемых изделий. Эти станки подходят для всех существующих программных обеспечений.

Фрезерный станок с ЧПУ, цена и критерии ее образования:

  • Сложность и тип станка,
  • Формат производства,
  • Фирма и страна-производитель,
  • Количество функций.

Самыми простыми являются  настольные фрезерные станки с ЧПУ.  Для экономии выбирайте отечественные фрезерные станки с ЧПУ, так как при покупке импортного станка, оплачивается его доставка. Цена настольных фрезерных станков с ЧПУ составляет в среднем 4000 $. Стоимость таких станков зависит от размера стола и габаритов станка, мотора и веса.

Вертикально-фрезерный станок с ЧПУ стоит дороже от 7 000 $ и до 25 000 $. Цена зависит от  мощности, числа оборотов шпинделя, рабочей скорости и разрешения.

Самыми дорогостоящими являются широкоформатные фрезерные станки с ЧПУ, так как они выполняют широкий спектр работ. Минимальная стоимость такого станка составляет 10 000 $. Такие станки, в большинстве случаев, рассчитаны на интенсивную эксплуатацию, в условиях серийного производства. Широкоформатные фрезерные станки с ЧПУ подходят для выполнения полного комплекса работ:

  • раскройки,
  • фрезеровки,
  • полировки,
  • сверления,
  • расточки.

Советы по выбору фрезерного станка

  • Выберите тип станков, которые необходимы для выполнения поставленной задачи.
  • Изучите разные модели - их преимущества и недостатки.
  • Обратите внимание на размер рабочего стола, ведь при выполнении больших деталей, это имеет большое значение.
  • Для удобного закрепления заготовки на станке должен присутствовать T-образный фаз.
  • Ознакомьтесь с техническими характеристиками данных устройств. Ведь для работы некоторых станков требуется потребление энергии 380 вольт, а дома это сделать очень сложно.
  • Изучите функции фрезерного станка и задачи, которые он способен выполнить.
  • Для небольшого предприятия или для индивидуального пользования подойдут настольные или мини фрезерные станки с ЧПУ.
  • Для больших производств уместным будет широкоформатное оборудование.
  • Позаботьтесь о том, чтобы станки выполняли только те функции, которые вам потребуется выполнить. Так как цена зависит от функциональной наполненности.
  • Уточните сроки гарантии и технического обслуживания.

Фрезерный станок с ЧПУ, видео представлено ниже:





strport.ru

Горизонтально фрезерный станок - с ЧПУ

Содержание

Ни одно, как мелкое, так и промышленное предприятие по производству стальных изделий и выполнению работ по дереву не обходится без фрезерных станков. Процесс фрезерования является первым и ключевым в обработке стальных и деревянных заготовок.

Горизонтально-фрезерный станок с ЧПУ

Самыми востребованными среди данной категории агрегатов являются горизонтально фрезерные станки.

Особенности горизонтально фрезерного станка

Горизонтально-фрезерный станок – один из первых агрегатов, применяемых для обработки металлических заготовок и различных работ по дереву. С их помощью выполняется фрезерование, расточка, шлифование, а иногда и сверление. Однако комплектация и технические характеристики подобных агрегатов приблизительно одинаковы.

Главная особенность горизонтального консольно-фрезерного устройства – горизонтальное расположение шпинделя. Сама же рабочая поверхность может перемещаться под разными углами относительно фрезы.

Горизонтально фрезерный станок, как и другие промышленные агрегаты, не обошел стороной технический прогресс. Кроме привычных станков, где все работы фрезой выполняет оператор, появились новые агрегаты по металлу и дереву с ЧПУ (числовым программным управлением).

Такое устройство не требует вмешательства оператора в сам процесс обработки заготовок. Оператор станков с ЧПУ должен иметь навыки не столько работы по металлу или дереву, как знания в области компьютерных технологий и программ.

Читайте также: сфера применения фрезерных станков с ЧПУ по металлу.

Устройство горизонтально-фрезерного станка

На компьютере создается 3Д модель будущей детали, прорисовывается траектория фрезы и прочие технические характеристики, программа переносится на станок, а все работы по обработке заготовки станок выполняет под управлением ЧПУ без вмешательства человека.

Читайте также: «Занимаемся сборкой сверлильного станка для печатных плат».

к меню ↑

Базовая комплектация

Своим основанием данное устройство имеет станину, на которой располагаются остальные рабочие элементы агрегата. Станина должна быть максимально прочной и виброустойчивой, поэтому изготавливают ее из чугуна или высокопрочной стали.

На станине устанавливаются следующие узлы и механизмы:

  • коробка передач. С ее помощью настраивается скорость вращения фрезы;
  • консоль. Устройство для перемещения рабочей поверхности консольно-фрезерного агрегата по вертикальным направляющим;
  • рабочий стол. Данное устройство оснащается зажимными механизмами или тисками для установки заготовок по металлу или дереву. Рабочий стол консольно-фрезерного станка сделан таким образом, чтобы перемещать его можно было в трех направлениях: продольно по направляющим салазок; поперечно с помощью перемещения самих салазок по направляющим консоли; вертикально, движением консольно-опорного механизма по направляющим станины;
  • шпиндель. Главное вращающееся устройство, на котором находится оправка для фиксации фрез;
  • хобот. Элемент корпуса, на котором крепится подвеска со шпинделем;
  • фрезерная оправка крепится на конце шпинделя;
  • двигатель. Промышленные агрегаты оснащаются трехфазным двигателем, бытовые – двухфазным. Мощность двигателя должна быть не ниже 1200—1500 Вт, чтобы обеспечить нужную скорость вращения шпинделя. Горизонтально фрезерный станок по металлу или дереву должен поддерживать скорость вращения фрезы от 400 до 4500 оборотов в минуту;
  • дополнительное оборудование. Кроме перечисленной выше комплектации станки могут дополнительно оснащаться платами ЧПУ, стружкоотсосами, магнитными столами для беззажимного крепления заготовок.

Консоль управления горизонтально-фрезерным станком


к меню ↑

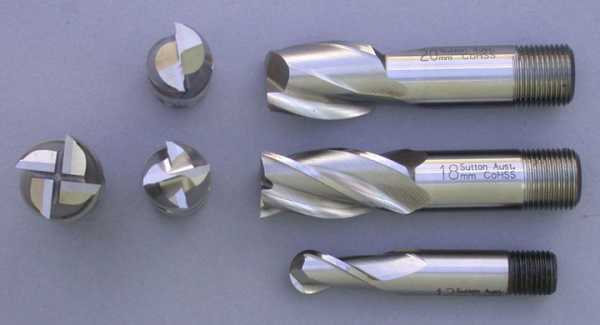

Фрезы

Очень важно, чтобы горизонтально фрезерный станок позволял производить быструю замены фрез, так как каждый режущий инструмент выполняет лишь свою узкопрофильную функцию. К тому же, крепление фрезы должно быть максимально жестким.

Любые вибрации или выгибы режущего инструмента приведут к порче фрез и заготовок при работе по металлу или дереву. Для прочности крепления фрезы оправка должна быть установлена на подвеске. Само крепление производится с помощью колец и гаек.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

  • обработку горизонтальных поверхностей фрезерный станок 6р81, 6р82 и другие его аналоги производит при помощи цилиндрической фрезы;
  • вертикальные работы по металлу или дереву устройство выполняет при помощи торцевых или дисковых фрез;
  • комбинированная обработка требует смены нескольких различных по функциональности режущих инструментов.

Читайте также: что такое широкоуниверсальный фрезерный станок?

Для повышения точности выполнения фрезерных работ по металлу или дереву фрезерный станок 6м82 рекомендуется оснастить платой ЧПУ.
к меню ↑

Типы станков

Отметим, что консольно-фрезерные станки бывают как бытовыми, так и профессиональными. Они позволяют обрабатывать заготовки весом от нескольких грамм до тысяч килограмм.

Плоские фрезы для фрезерного станка

Исходя из размеров оборудования, консольно-фрезерные станки по металлу или дереву делятся на три группы:

  • первая группа – легкое оборудование весом до 1 тонны;
  • вторая группа – среднее оборудование вес которого находится в пределах от 1 до 10 тонн;
  • третья группа – тяжелые агрегаты, весом от 10 до 100 тонн;
  • существует и четвертая группа – специальные станки, вес которых превышает 100 тонн.

Любой из указанных выше агрегатов может быть оснащен ЧПУ.

Вторым критерием подразделения консольно-фрезерных агрегатов на группы является способ управления. Управление станком может быть ручным, полуавтоматическим или автоматическим с помощью ЧПУ.

  1. Станки с ручным управлением требуют полного контроля со стороны фрезеровщика. Он должен установить заготовку, включить станок, подвести режущий инструмент, регулировать траекторию и скорость движения фрезы, выключить станок, снять деталь.
  2. Полуавтоматические устройства настраиваются на выполнение определенной циклической задачи. Оператор устанавливает заготовку и запускает станок. Агрегат самостоятельно выполняет запрограммированный цикл и останавливается. Рабочий должен после этого снять деталь с фиксатора и выключить станок.
  3. Автоматические агрегаты оснащены ЧПУ. В данном случае, фрезеровщик должен уметь пользоваться не столько станком, сколько компьютером и соответствующими программами. Его задача – создать 3д модель будущей детали и прорисовать траекторию движения фрезы, а так же другие технические параметры работы станка. После перенесения числового кода на станок, установки заготовки и запуска агрегата, станок с ЧПУ самостоятельно выполнит все работы. Задача оператора лишь наблюдать за его работой.

Горизонтально-фрезерный станок 6Р80Г с ручным управлением


к меню ↑

Правила эксплуатации горизонтально-фрезерных агрегатов

В техническом паспорте любой модели консольно-фрезерного станка прописываются правила его установки, сборки, особенности эксплуатации. Однако существуют и общие правила, касающиеся любого типа оборудования с ручным управлением или с ЧПУ. Эти требования относятся к организации технического процесса и соблюдению рабочими правил безопасности.

Первая задача инженера на производстве – правильно выбрать и подготовить место установки агрегата. Оно подбирается в зависимости от габаритов и массы станка. Важным является так же наличие компенсации вибраций агрегата со стороны платформы, на которую он устанавливается. Пол под станком должен быть жестким, обычно его заливают из прочного железобетона. Дополнительно могут устанавливаться опоры с компенсационными подушками.

Сборка и техническое обслуживание любого агрегата должно производиться специалистом. Эксплуатация агрегата с малейшими техническими неисправностями категорически запрещена!

Сборку и наладку станка должен проводить обученный специалист

Так же к общим эксплуатационным требованиям горизонтально-фрезерных станков относят:

  1. Оператор горизонтально-фрезерного агрегата должен производить работы в специальной одежде. Использование же защитных перчаток или рукавиц категорически запрещено.
  2. Все работы на станке фрезеровщик должен производить в защитных очках.
  3. Если заготовка для фрезерования весит более 20 кг, ее установка на рабочий стол производится с помощью подъемных механизмов.
  4. При возникновении нестандартной вибрации или колебания станок должен быть немедленно остановлен. Чаще всего подобное нарушение в работе бывает вызвано неправильной установкой фрезы.
  5. Часто на устройствах горизонтально-фрезерного типа устанавливают дополнительно стружкоотсос. Но даже в этом случае рабочий должен тщательно очистить станок от стружки и пыли.
к меню ↑

Горизонтально-фрезерный станок AWEA AH-630 (видео)

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Фрезерные

ostanke.ru

Вертикально-сверлильные станки по металлу с ЧПУ

ООО Мир Станочника предлагает купить на выгодных условиях новые вертикально-сверлильные станки по металлу с ЧПУ. Они могут использоваться как на производстве, так и для индивидуального пользования. Стоит отметить, что для перемещения режущих инструментов используются сервоприводы, что позволяет добиться высокой точности обработки и значительного увеличения производительности. ЧПУ представляет собой программный модуль, формирующий эти управляющие импульсы.

При помощи вертикального фрезерного обрабатывающего центра можно делать отверстия в деталях с высокой точностью и с минимальным коэффициентом затраченного времени. Конструктивно устройство состоит из двух рабочих модулей:

  • станины — основания, где закреплено оборудование;
  • обслуживающих систем (обдув, вытяжка, охлаждение водой и т. д.).

Как правило, координатный стол монтируется на опорах качения, что позволяет ему перемещаться горизонтально в двух направлениях. В качестве привода используются электромоторы или шаговые двигатели с гидроусилителями. При этом столы могут быть:

  • наклонными,
  • поворотными,
  • маятниковыми (что значительно увеличивает число возможных операций).

Стоит отметить, что в станке с позиционным числовым программным управлением инструмент сам занимает исходную заданную позицию. При этом в аналоговом ЧПУ начальное положение необходимо выставлять вручную.

Работа с вертикальным сверлильно-фрезерным станком по металлу

Вся работа станка состоит из нескольких этапов:

  • лист закрепляется на столе, предварительная разметка не требуется;
  • в ЧПУ загружается макет с рабочего ПК или флешки, в некоторых моделях основой может стать даже обычное изображение;
  • ввод дополнительных настроек;
  • стол двигается по заданной программе таким образом, чтобы лист оказался напротив сверла в определенной точке, после чего шпиндельная головка опускает инструмент на поверхность. Высверливается отверстие необходимой глубины.

Ряд станков имеет охлаждение за счет обдува воздухом.

Уточнить цены, условия оплаты и доставки в Москве, области и РФ, а также заказать вертикальные токарно-фрезерные обрабатывающие центры с ЧПУ можно позвонив специалистам отдела продаж ООО Мир Станочника по номеру, указанному на сайте.

www.mirstan.ru

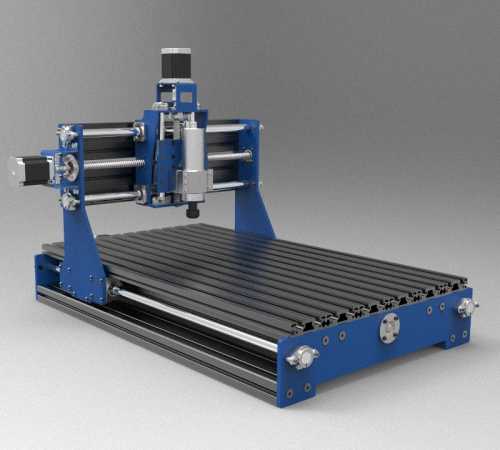

Портальный фрезерный станок ЧПУ: виды, применение, конструкция

Фрезерный

Портальный фрезерный ЧПУ станок – это оборудование, предназначенное для выполнения, таких задач как сверление, рельефное и плоскостное фрезерование и др.

Портальный фрезерный ЧПУ станок – это высокотехнологичное оборудование, предназначенное для выполнения, таких задач как сверление, рельефное и плоскостное фрезерование, гравировка. Для этого необходимо создать чертеж в специальном редакторе, загрузить его в управляющий модуль станка, после чего машина сама выполнит все необходимые действия. Фрезерными ЧПУ станками можно обрабатывать дерево, металл, пластик, камень и некоторые другие материалы.

Достоинства ЧПУ станков

Портальные станки с ЧПУ способны быстро выполнять высокоточные фрезерные работы, при этом они не требуют участия большего количества рабочей силы.  Один оператор может обслуживать одновременно несколько машин. Его задача, обычно, заключается в закреплении (снятии) заготовки и запуске управляющей программы.

Использование на производстве фрезерного портального станка с ЧПУ позволяет значительно сократить время, затрачиваемое на цикл изготовления продукта, в сравнении с тем же процессом на обычном оборудовании, требующем привлечения квалифицированного персонала.

Приобретение фрезерного станка с числовым программным управлением обойдется предприятию дешевле, чем закупка нескольких обычных станков.

Скорость изготовления продукции и ее качество будут выше. Появится возможность производить более широкий ассортимент изделий и экономить на зарплате квалифицированного персонала, что позволит в сжатые сроки окупить средства, потраченные на оборудование.

Разновидности и область применения

Фрезерные портальные ЧПУ станки отличаются по функционалу и сфере использования. Некоторые устройства предназначены для выполнения широкого спектра задач. Например, на гравировально-фрезерных портальных станках можно изготавливать изделия из разного рода материалов: от твердых сплавов до пенопласта. Это может быть 2D или 3D обработка, разной степени точности и детализации. В то же время фрезерными станками могут обрабатываться исключительно печатные платы.

Портальные ЧПУ станки промышленного типа

Это наиболее дорогостоящее и зачастую крупногабаритное оборудование, что в значительной мере компенсируется его надежностью и функционалом. Эксплуатация в промышленных условиях выдвигает ряд требований к станкам ЧПУ. Бесперебойная работа на отказ в течение длительного срока, в условиях высоких нагрузок, точность, возможность обработки крупных деталей. К тому же такие устройства комплектуются всей возможной оснасткой, такой как вакуумные столы, системы водного охлаждения шпинделя и смены инструмента. Управление промышленного ЧПУ оборудования реализовано в виде отдельных консолей, на которых обычно установлено продвинутое ПО.

ЧПУ станки для малых предприятий

Это следующий за промышленным вид портальных станков с числовым программным управлением, что не всегда обозначает их меньшую функциональность или производительность относительно своих старших собратьев. Они сделаны по тем же принципам и часто с таких же комплектующих.

Отличия могут быть в первую очередь в размерах и оснастке. Комплектация включает в себя самое необходимое, ни о каких карусельных системах смены режущего инструмента речи быть не может, если, конечно, устройство не было приобретено для задач, требующих наличие подобной функции. Управление работой устройства зачастую осуществляется посредством компьютера через LTP порт или при помощи адаптеров, подключенных к USB или LAN.

Средние ЧПУ фрезера популярны в малом бизнесе, среди индивидуальных предпринимателей и в частном использовании. Их используют для фрезерования древесины и МДФ в столярном или мебельном производстве, изготовлении памятников (гравировка по камню), рекламной продукции, печатей. Покупка крупных дорогостоящих ЧПУ агрегатов для подобных нужд не оправдана и принесет скорей убытки, чем прибыль.

Многоосевые станки с ЧПУ

Для ЧПУ фрезера обязательно наличие как минимум трех осей: две для позиционирования на плоскости и одну для перемещения шпинделя с режущим инструментом в вертикальном направлении. Подобный функционал позволяет станку обрабатывать деталь в так называемом 2,5D формате. Это подразумевает рельефную проработку плоскости, без фрезеровки внутренних участков детали.

На портальном фрезерном станке четвертая ось – это обычно токарный патрон, крепящийся к поверхности рабочего стола. В него зажимают заготовку, и обработка происходит посредством вращения детали и движения шпинделя вдоль нее. Этот способ часто применяют в изготовлении балясин для лестниц. Однако считать токарный патрон четвертой осью ошибочно, потому что в большинстве случаев он подключается к контролеру, который до этого управлял одной из плоскостных осей (чаще всего X). Вращение патрона имитирует перемещение по этой оси.

Фрезерная обработка полноценных 3D объектов возможна, если ЧПУ имеет 5 осей. Такие устройства применяют для изготовления макетов, декоративных моделей, скульптур.

Существуют ЧПУ фрезера с несколькими (2 и более) шпинделями. Подобные решения помогают ускорить производство одинаковых деталей.

Самодельное оборудование

Проект и чертежи для таких устройств делают самостоятельно. Конструкцию, как правило, стараются делать по максимально простой схеме. В изготовлении используют подручные средства (например, шаговые двигателя из DVD плееров). Часть узлов можно изготовить на заказ, что-то купить в сети.

Конструкционные особенности

Портальная конструкция ЧПУ станков подразумевает наличие п-образного портала. Его перемещение вдоль рабочей плоскости, обеспечивает обработку детали по оси Y. По оси Х деталь обрабатывается посредством перемещения шпинделя вдоль балки портала.

Станки с ЧПУ состоят из следующих элементов:

  • Станина. Находится под порталом, на ней расположен рабочий стол, а также направляющие, по которым движется п-образная конструкция.
  • Портал. Перемещается над станиной. На нем размещены рабочие узлы и механизмы ЧПУ станка;
  • Шаговые двигатели (серводвигатели). Приводят в движение механизмы, обеспечивающие перемещение обрабатывающего инструмента по заданной оси;
  • Направляющие. Обычно рельсового или трубного типа. Обеспечивают точное прямолинейное перемещение подвижных узлов станка в заданном направлении;
  • Механизмы перемещения. Бывают двух видов: шарово-винтовая пара или комплект рейка-шестерня. Вращение шаговых двигателей посредством этих механизмов преобразуется в движение узлов станка.
  • Шпиндель агрегата. Обеспечивает вращение режущего инструмента.
  • Управляющая система. Для полноценного числового программного управления станком, необходима отдельная стойка, со специально разработанным ПО. Бюджетные машины могут управляться с обычного ПК.

vseochpu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
