Одностоечный токарно-карусельный станок с УЦИ 1512Ф1

Если Вам необходимо купить Одностоечный токарно-карусельный станок с УЦИ 1512Ф1 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Одностоечный токарно-карусельный станок с УЦИ 1512Ф1 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Заказать токарно-карусельный станок 1512Ф1 с УЦИ

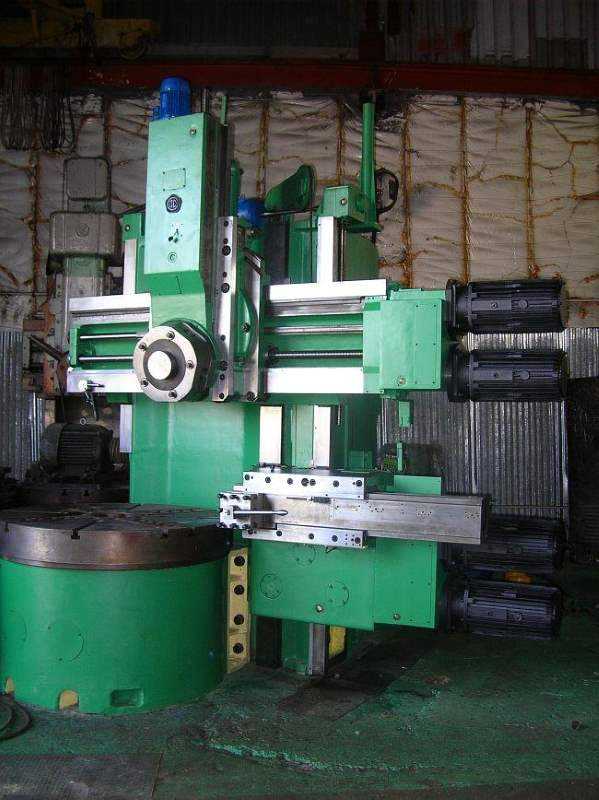

Токарно-карусельный станок 1512Ф1

 с УЦИ предназначен для обтачивания и растачивания цилиндрических и конических поверхностей, протачивания плоских торцовых поверхностей, прорезания кольцевых канавок и отрезания, сверления, зенкерования и развёртывания центральных отверстий. Протачивание торцовых поверхностей может быть произведено как в черновом, так и получистовом режиме с постоянной скоростью резания. Устанавливаемая система УЦИ повышает точность работы на станке, а, соответственно, и качество выходной детали. Высокая жёсткость деталей, совокупно со значительной мощностью привода главного движения позволяет вести обработку деталей на силовых и скоростных режимах резания.

При производстве станка используются современные комплектующие от ведущих компаний. Для повышения удобства работы, управление станком осуществляется с сенсорной панели оператора. Замена пульта управления на сенсорную панель не только отвечает современным стандартам в станкостроении, но также повышает удобство и информативность при управлении станком, так как все данные по перемещениям выводятся с линейных датчиков Precizika сразу на экран.

Приводы фирмы Delta Electronics, совместно с двигателями АИР, обеспечивают точные и плавные перемещения.

Комплектация электрической части:

  1. Пульт управления – ЖКИ монитор ОВЕН СП-307Б, РФ;
  2. Привод главного движения – YASKAWA A1000, Япония;
  3. Коробка скоростей планшайбы – двухступенчатая;
  4. Импульсная система смазки – CEN 03-04-B-3, Тайвань
  5. Контроллер управления станком – FATEK, Тайвань;
  6. Преобразователи линейных перемещений – Precizika.

Станок дополнительно может быть оснащён стружкотранспортёром с баком и кабинетной защитой**.

Параметр

Значение

Класс точности

Н

Наибольший диаметр изделия, обрабатываемого вертикальным и боковым суппортами, мм

1250

Наибольшая высота обрабатываемого изделия, мм

1000

Диаметр планшайбы, мм

1120

Наибольшая масса устанавливаемого изделия, кг
при 5—80 оборотах планшайбы в минуту

3200

при 100 оборотах планшайбы в минуту

3000

при 125 оборотах планшайбы в минуту

2700

при 160 оборотах планшайбы в минуту

1900

при 200 оборотах планшайбы в минуту

1300

при 250 оборотах планшайбы в минуту

1000

Вертикальный суппорт
Наибольшее горизонтальное перемещение, мм

775

Наибольшее вертикальное перемещение, мм

700

Цена деления лимба горизонтального и вертикального перемещения, мм

0,05

Горизонтальное и вертикальное перемещение за один оборот лимба, мм

2,5

Наибольший угол поворота ползуна суппорта, град

45

Цена деления лимба поворота ползуна суппорта, мин

1

Цена деления шкалы поворота ползуна суппорта, град

1

Диаметр отверстий револьверной головки суппорта, мм

70А

Наибольшие размеры сечения державки резца (ширина х высота), мм

25 х 40

Горизонтальный суппорт (боковой) *
Наибольшее горизонтальное перемещение, мм

630

Наибольшее вертикальное перемещение, мм

1000

Цена деления лимба горизонтального и вертикального перемещения, мм

0,05

Горизонтальное и вертикальное перемещения за один оборот лимба, мм

2,5

Поперечина
Наибольшее перемещение, мм

660

Скорость перемещения, мм/мин

400

Выключающие упоры

Имеются

Блокировка перемещения в процессе резания

Имеется

Механика станка
Число скоростей планшайбы

18

Число оборотов планшайбы в минуту

5 — 250

Число подач суппортов

18

Вертикальные и горизонтальные подачи суппортов, мм/об

0,03 — 12,5

Наибольшее допускаемое усилие резания двумя суппортами, кгс

4500

Скорость установочных перемещений суппортов, мм/мин

5 — 1800

Габарит и масса станка
Габарит станка (длнна х ширина х высота), мм

2750 х 2975 х 4100

Масса станка, ориентировочно, кг

16 500

* Станок имеет два исполнения — без бокового суппорта и с боковым суппортом.

** При наличии бокового суппорта применение кабинетной защиты невозможно.

stankonova.ru

Универсальный токарно-карусельный станок с ручным управлением 1512Ф1.300 с УЦИ

Универсальный токарно-карусельный станок с ручным управлением 1512Ф1.300 с УЦИ предназначен для производительной черновой и чистовой обработки различных заготовок из чёрных и цветных металлов.

На станке можно производить следующие работы:
  • Обтачивание и растачивание цилиндрических и конических поверхностей;
  • Протачивание торцовых поверхностей, в том числе и с постоянной скоростью резания;
  • Прорезку канавок и отрезку;
  • Сверление, зенкерование и развёртывание центральных отверстий.

Характеристики токарно-карусельного станка 1512Ф1.300

Технические данные Значение
Станина
Наибольший диаметр обрабатываемой детали, мм 1 250
Наибольшая высота обрабатываемой детали,мм 1 000
Стол. Планшайба. Привод главного движения
Диаметр планшайбы мм 1 120
Наибольшая масса обрабатываемой детали, кг 5 000
Пределы частот вращения планшайбы,об/мин 1 - 250
Количество ступеней частот вращения планшайбы 2
Регулирование частоты вращения планшайбы Бесступенчатое.
Наибольший допустимый крутящий момент на планшайбе, кНм 20
Мощность электродвигателя главного движения, кВт 55
Поперечина
Ход поперечины, мм 660
Скорость перемещения поперечины, м/мин 0,45
Верхний суппорт
Ход суппорта по горизонтали, мм 775
Ход ползуна суппорта по вертикали, мм 700
Наибольшее допустимое усилие резания, кН 35
Наибольший угол поворота ползуна,   град. ± 45
Количество позиций револьверной головки 5
Суппорт боковой с коробкой подач
Ход суппорта по вертикали, мм 1000
Ход ползуна по горизонтали, мм 630
Наибольшее усилие резания, кН 25
Количество позиций резцедержателя 4
Привод подач
Пределы подач суппортов, мм/об 0,03 - 12,5
Количество подач суппортов 18
Скорость установочных перемещений суппортов мм/мин 2 000

rustan.ru

Токарно-карусельный станок 1512 технические характеристики, паспорт

В продаже можно встретить относительно небольшое количество станков, которые могут применяться для обработки крупногабаритных деталей. Среди всех моделей, созданных на момент существования СССР, отметим токарно-карусельный станок 1512. Его предназначение заключается в проведении обработки деталей средних и крупных размеров. По причине высокой надежности и практичности в применении данная модель стала основой при создании различных модификаций, активно импортировалась в различные страны мира.

Токарно-карусельный станок 1512

Технические характеристики токарно-карусельного станка 1512 определяют его применимость в машиностроительном, судостроительным или ином производстве. При установке дополнительной оснастки назначение токарно-карусельного станка 1512 существенно расширяется, его можно применяться для проведения более 10 видов обработки заготовок из различных сплавов.

Технические характеристики

Рассматривая технические характеристики также уделим внимание расшифровке названия станка 1512, которое было дано в соответствии с ранее введенными стандартами: первая цифра обозначает принадлежность токарной группе, вторая токарно-карусельной подгруппе, две последующие – максимальный размер устанавливаемых заготовок. Основные технические характеристики следующие:

  1. Максимальный показатель высоты расположения режущего инструмента над столом 1 000 мм.
  2. Ограничение по массе заготовки составляет 5 000 кг.
  3. Установленная планшайба может вращаться с частотой от 1 до 250 об/мин. При этом производитель внес в паспорт информацию о присутствии двух передач переключения скорости вращения. Регулировка бесступенчатая.
  4. Электрическая схема предусматривает установку главного электродвигателя, который имеет внушительную мощность 55 кВт. Эта информация определяет то, что токарно-карусельный металлообрабатывающий станок 1512 оказывает существенную нагрузку на сеть электропитания помещения.
  5. Траверса может перемещаться в вертикальном направлении на расстояние 660 мм. Ограничивает перемещение механические стопоры.
  6. Схема станка также определяет присутствие суппорта, который может перемещаться по горизонтали на 775 мм, по вертикали на 700 мм.
  7. При выборе режима резания следует уделить внимание тому, что максимально допустимое усилие на момент обработки составляет 35 кН.
  8. Присутствует механизм поворота ползуна на угол не более 45 градусов.
  9. У установленной револьверной головки есть 5 позиций. Она посажена на втулку цилиндрической формы. Мастер проводит смену режущего инструмента путем нажатия соответствующей клавиши на пульте управления. Вращение передается от электрического двигателя через шестерни.
  10. Основной суппорт может перемещаться по вертикали на 1 000 мм, по горизонтали на 630 мм, показатель наибольшего усилия при резании составляет 25 кН. Установить положение этого элемента можно со скоростью 2 000 мм/мин. В паспорт также занесена информация о том, что у данного суппорта есть 18 подач.

Скачать паспорт (инструкцию по эксплуатации) токарно-карусельного станка 1512

Выбирая данную модель стоит учесть, что ее вес составляет 14 800 кг. Этот момент определяет предъявление особых требований к основанию, на котором будет проводиться установка оборудования. Электросхема оборудования определяет его подключения к трехфазной сети с напряжением 380В.

Конструкционные особенности

Проводя обзор токарно-карусельного станка 1512 отметим, что компоновка всех узлов позволяет правильно подвести режущий инструмент при больших габаритных размерах деталей. Станок карусельный 1512, паспорт которого был в комплекте поставки, состоит из следующих узлов:

  1. Стола, на котором проводится крепление заготовки. Он имеет, как правило, круглую форму.
  2. Суппорт и планшайба.
  3. В качестве блока управления выступает подвесной пульт. При этом он имеет специальную подвеску, которая позволяет исключить вероятность попадания пульта в зону резания.
  4. Станина имеет довольно большой размер, изготавливается из чугуна. Станина предназначена для гашения вибрационной и иной нагрузки.
  5. Токарно-карусельный станок 1512 имеет поперечину, а также механизм перемещения по ней.
  6. Модель имеет и горизонтальный суппорт с коробкой подач.
  7. Составные части станка 1512

Для того чтобы устройство обладало большим сроком службы к трущимся элементам подается смазка. Для этого установили специальный насос.

Устанавливаемая коробка скоростей

Устройства станка предусматривает передачу вращение на планшайбу через коробку скоростей. Особенностями данного элемента конструкции назовем нижеприведенные элементы:

  1. Кинематическая схема предусматривает передачу вращения через клиноременную передачу. Она бесшумная, однако становится причиной незначительной потери КПД.
  2. Установленная коробка скоростей имеет 18 ступеней числа оборотов.
  3. Инструкция по эксплуатации определяет возможность установки нужного количества оборотов через подвесной пульт.
  4. Электрическая схема станка 1512 подключена к муфте электромагнитного типа, основное предназначение которой заключается в поддержке ступенчато-постоянной скорости на момент прохождения торцы, а также бесступенчатом переключении передач.
  5. При больших показателя количества вращений в минуту переключение передачей проводится ступенчато. В зависимости от числа оборотов переключение может проводится в 2-4 этапа. Для этого конструкция имеет шесть валов, которые смонтированы на подшипниках типа качения.
  6. Ранее описанная муфта переключается в автоматическом режиме. С 1 по 12 передачу вращение регулируется без ступеней.

Стоит учитывать тот момент, что устройство не имеет механизма торможения. Остановка планшайбы осуществляется за счет одновременного включения всех трех электромагнитных муфт.

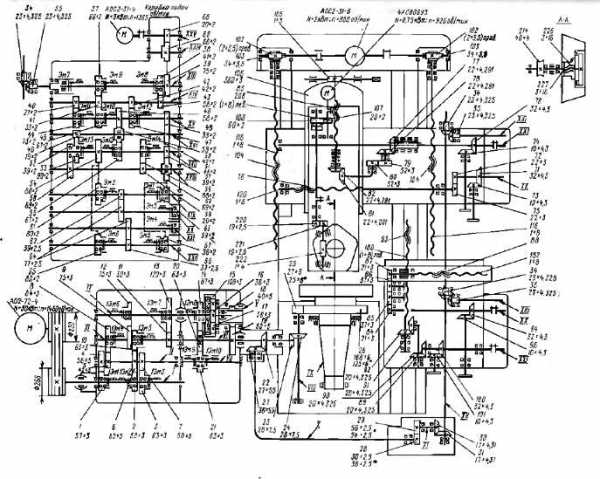

Кинематическая схема станка 1512

Особенности стола

Стол является важным элементом станка. Как ранее было отмечено, токарно-карусельный станок 1512 может проводить обработку заготовок весом до 5 000 килограмм. Особенностями конструкции назовем нижеприведенные моменты:

  1. Стол круглый, имеет достаточно сложную конструкцию, часть которой представлена чугунным корпусом.
  2. Направляющие также имеют круглую форму, что позволяет крепить заготовки цилиндрической формы.
  3. Корпус изготавливается из чугуна путем отливки. Она имеет большое количество ребер, которые существенно повышают жесткость конструкции и распределяют вибрацию.
  4. Верхняя часть корпуса имеет кольцевые выступы, входящие в кольцевые канавки планшайбы. За счет созданного лабиринта внутрь стола не попадает стружка и эмульсия, а также другие загрязняющие вещества.
  5. Передача требуемого усилия на планшайбу проводится через зубчатые колеса, имеющие коническую форму.

Особенности конструкции стола определяют возможность базирования больших и тяжелых заготовок.

Коробка подач станка

Коробка подач станка 1512

Рассматривая основные параметры коробки подач отметим следующие моменты:

  1. Она расположена справа на торце поперечины. Боковой суппорт с коробкой подач крепиться непосредственно на корпусе.
  2. Вся элементы конструкции спрятаны в корпусе, изготовленном из чугуна. Отливка имеет коробчатую форму, дополнительные ребра жесткости, что определяет высокую жесткость конструкции.
  3. Крутящий момент передается от вертикально расположенного шлицевого вала, который связан с работой коробки скоростей.

Устанавливаемые зубчатые колеса во время работы токарно-карусельного станка не расцепляются при смене передачи.

Внешний вид станка 1512

Поперечина

Конструкция токарно-карусельного станка 1512 имеет поперечину, которая расположена на вертикальных направляющих станины. Особенностями этого узла назовем нижеприведенные моменты:

  1. Рассматривая описание токарно-карусельного станка 1512 отметим, что поперечина представлена отливкой.
  2. Конструкция имеет направляющие прямоугольной формы, расположенные в горизонтальном направлении. Они были созданы для того, чтобы обеспечить движение верхнего суппорта.

За счет этого элемента обеспечивается подвод головки в нужную точку при точении и выполнении других операций.

Проводимые работы

Область применения модели 1512 весьма обширна. Как правило, устанавливается она в случае среднесерийного и штучного производства различных деталей. Это связано с тем, что в случае точения заготовок больших размеров проводится снятие большого слоя материала. Даже при применении режущего инструмента из износостойкого материала за один проход может сниматься слой с условием, что максимальное усилие не должно превышать показателя 35 кН.

Основные операции, которые можно провести на данном оборудовании:

  1. Обработка конических и цилиндрических поверхностей.
  2. Выполнение операций по растачиванию.
  3. Проход режущим инструментом по плоской поверхности, которая представляет собой торец.
  4. Выполнение работы по созданию отверстий, их растачиванию.

Производилась модель с 1935 года Краснодарским заводом Седина. После длительно эксплуатации этой модели появилось довольно большое количество различных модификаций, которые также стали популярными.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
