Высокоточный винторезный станок модели 1622

При нарезании высокоточных ходовых винтов к винторезным станкам и отдельным его узлам предъявляются особые требования в отношении точности и жесткости.

Ниже рассмотрен один из высокоточных винторезных станков модели 1622 (рис. 50), в котором высокая точность нарезания ходовых винтов достигается за счет следующих конструктивных особенностей. Кинематические цепи в приводе главного движения и особенно подачи сокращены. Коробка подач отсутствует. Коробка скоростей сконструирована отдельно от шпинделя и установлена на отдельном фундаменте. Передняя бабка выполнена жесткой и имеет коробчатую форму. Шпиндель смонтирован на подшипниках скольжения и приводится во вращение клиноременной передачей, которая гасит колебания от коробки скоростей.

Суппорт выполнен без верхней поворотной части. Каретка суппорта имеет удлиненные направляющие. Станина выполнена жесткой и монолитной. Ходовой винт большого диаметра (85 мм), установленный на роликовых опорах, расположен не сбоку станины, а внутри ее, между направляющими, вследствие чего устраняется перекос каретки суппорта при перемещении по направляющим станины. Для уменьшения переноса погрешностей с ходового винта станка на нарезаемый винт применена специальная коррекционная линейка 1, которая, воздействуя через рычаг 2 на гайку 3 ходового винта, сообщает ей дополнительный поворот, тем самым корректирует шаг ходового винта и повышает точность шага нарезаемой резьбы. Задняя бабка станка сделана монолитной. Изготовление деталей и сборка узлов станка выполнены более точно. Кинематическая схема винторезного станка модели 1622 представлена на рис. 50.


Рис. 50. Кинематическая схема токарно-винторезного станка модели 1622

Движения в станке: главное вращательное движение шпинделя, движение подачи суппорта, вспомогательные движения по настройке, наладке и управлению станком.

Цепь главного движения. Шпиндель станка получает движение от двухскоростного электродвигателя М (N — 3/4,5 кВт, n = 720/1440 об/мин) через коробку скоростей и две пары клиноременных передач. Частоту вращения шпинделя изменяют переключением двойного z = 20—47 и тройного z = 37—45—53 блоков зубчатых колес в коробке скоростей, с помощью которых шпинделю сообщается шесть различных частот вращения в диапазоне 4—40 об/мин.

Электродвигатель при прямом вращении шпинделя имеет частоту вращения 720 об/мин, а при обратном — 1440 об/мин, что обеспечивает более быстрое возвращение суппорта с резцом в исходное положение после рабочего хода.

Наименьшую частоту прямого вращения шпинделя можно определить по формуле.

Цепь подач. Продольное перемещение суппорт с резцом получает от шпинделя по очень короткой кинематической цепи, в которой отсутствует коробка подач, а есть только гитара сменных колес a/b и ходовой винт VII, выполненные с особо высокой точностью. Уравнение кинематического баланса винторезной цепи, связывающее вращение шпинделя с продольным перемещением суппорта на шаг резьбы, имеет вид
 ,
где tx.в— 12 мм — шаг ходового винта.

Таким образом настройка винторезной цепи сводится к вычислению передаточного отношения гитары подач a/b = P/12, подбору сменных зубчатых колес с таким передаточным отношением и их установке на станок.

Повышение точности шага нарезаемой резьбы достигается также использованием коррекционной линейки.

www.stroitelstvo-new.ru

Станок токарно-винторезный специальный высокой точности 1622

Если Вам необходимо купить Станок токарно-винторезный специальный высокой точности 1622 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону

  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарно-винторезный специальный высокой точности 1622 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Станок токарный винторезный высокоточный 1622 (РМЦ 2500 мм)

Если Вам необходимо купить Станок токарный винторезный высокоточный 1622 (РМЦ 2500 мм) звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64

в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарный винторезный высокоточный 1622 (РМЦ 2500 мм) звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Станок токарный винторезный высокоточный 1622 (РМЦ 5000 мм)

Если Вам необходимо купить Станок токарный винторезный высокоточный 1622 (РМЦ 5000 мм) звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарный винторезный высокоточный 1622 (РМЦ 5000 мм) звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

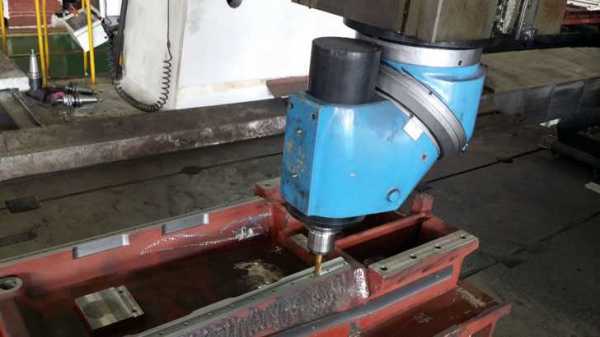

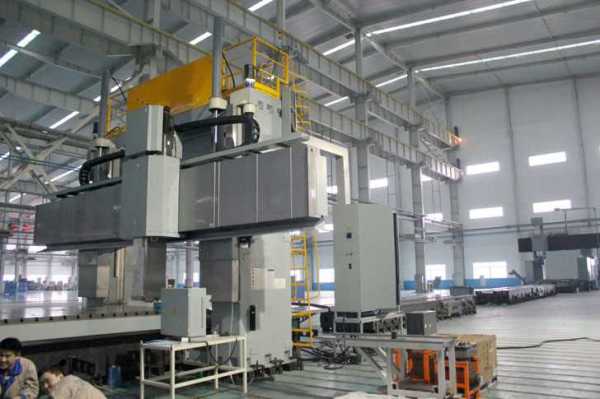

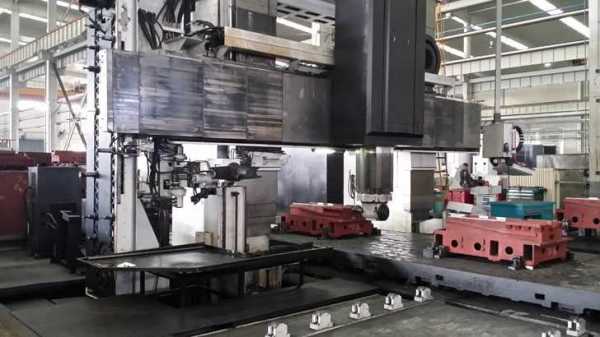

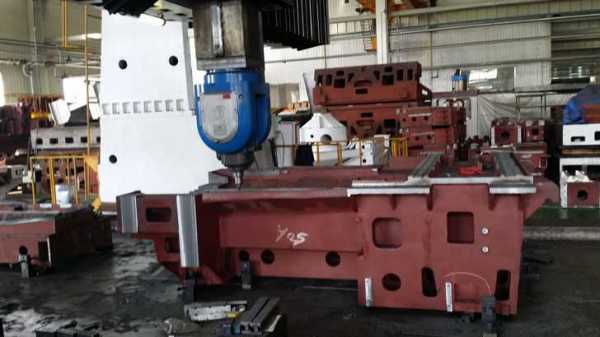

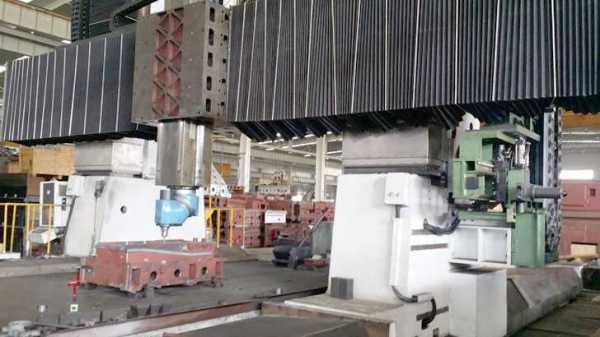

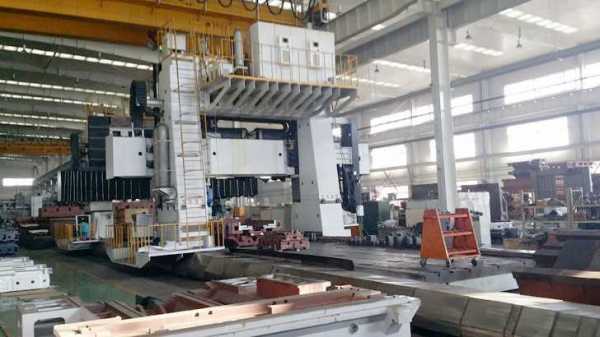

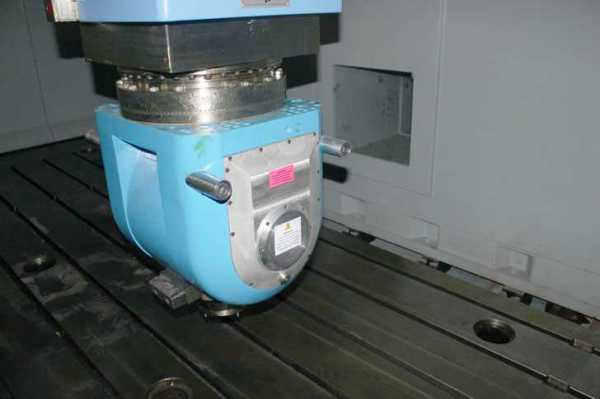

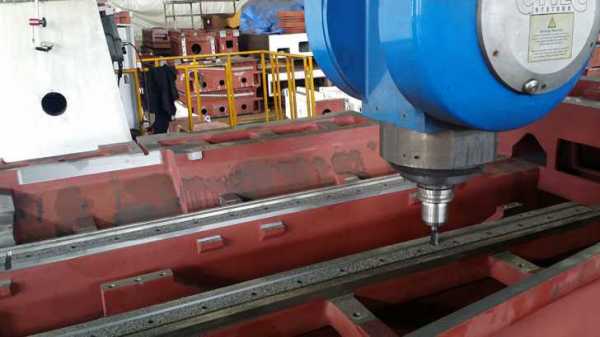

GANTRY СТАНОК LMXH 1622-Список продукции- Dalian DAHUI Machine Tool

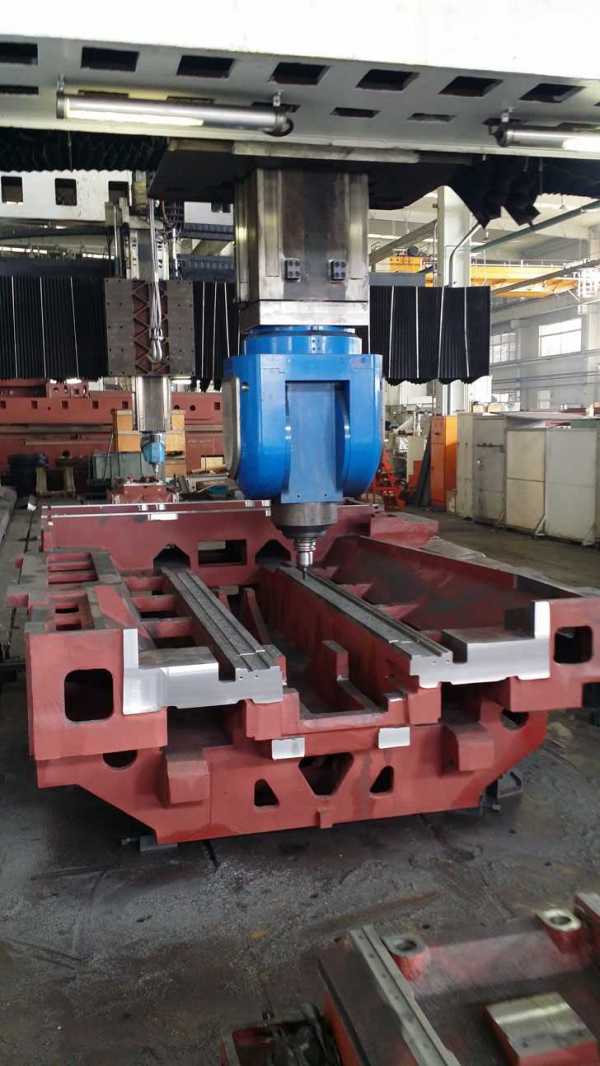

GANTRY СТАНОК LMXH 1622

Этот станок имеет преимущество в виде gantry токарного станка рама-основанием с высокой жесткостью, структурной симметричностью и необычайной надежностью. Эта машина принимает профессиональный 3D дизайн и анализ основная конструкции конечного элемента . Используется в автомобильной, космической, военной индустрии. CNC Gantry система. Ось x: верстак вертикального возвратно-поступательного перемещения на кровать вдоль направляющего рельса; Ось Y: рама, делает левую и правую боковые движения луча вдоль направляющего рельса; Ось Z: рама, вдоль направляющего рельса, делает движения вверх и вниз по вертикали. Ось a: делает установленные вращения на оси C ; Ось C: установлен в скользкой подушке через винтовое соединение для вращения; Х,у,Z,а,с - пять осей, для достижения полного замкнутого цикла.

ITEMS

2220

UNIT

Worktable

Рабочий стол

Worktable size

Размер стола

2200×2200

mm

Distance between the 2 columns

Расстояние между двумя колоннами

2700

mm

Max. Capacity

Макс грузопод стола

10000

Kg

T-slot size

Размер канавки

22×12

mm

Processing range

Диапозон процесса

Max travel of worktable – X axis

Макс движение по оси x

2500

mm

Max travel of sliding saddle – Y axis

Макс движение по оси Y

2500

mm

Max travel of spindle -- Z axis

Макс движение по оси Z

1000

mm

Distance between spindle end face to worktable end face

Дистанция между торцом шпинделя и торцом стола

Max

1200

mm

Min

200

mm

Spindle

шпиндель

Taper (7:24)

конус

BT50



Spindle speed

Скорость шпинделя

40~6000

r/min

Max output torque

Макс вращение

1050/1435

N·m

Spindle motor power

мощность

30/41

kW

Feeding

отправка

Cutting feeding speed

Скорость нарезания

1~8000

mm/min

Rapid feeding

Макс скорость отправки

X axis

15

m/min

Y axis

12

Z axis

12

Tool changer

смена инструмента



Max length of tool

Макс длина инструмента

350



Capacity

обьем

24



Form

форма

Chain type

Тип цепи



Max cutter diameter

Макс диаметр фрезы



Full

полный

Φ105



Adjacent

 смежный

Φ220

Tool changing (Tool to Tool)

Смена фрезы

3



Max weight of tool

Максимальный вес инструмента

15



Positioning accuracy

точность позиции

Implement JB/T8771.4-1998standard

X axis

Ось X

0.025

mm

Y axis

Ось Y

0.025

Z axis

Ось Z

0.02/300

Repeatability accuracy

Повторяемость

X axis

Ось X

0.013

mm

Y axis

Ось Y

0.013

Z axis

Ось Z

0.010

Table electric capacity

Электронная мощность стола

80

KVA

Machine overall dimensions

Размеры стола

730×610×480

cm

Machine weight

Вес станка

38

T

X/Y/Z axis motor power

Мощность мотора по осям X/Y/Z

7/4/7

KW

X/Y axis linear guide rail width

Направляющая линия по осям

63/63

mm

CNC Controller

Система контроля

FANUC-0I-MD



Air Requirements

Требования Воздуха

1000-1200

L/min

Air pressure

Давление воздуха

0.4-0.6

Mpa



www.dmtc-c.com
