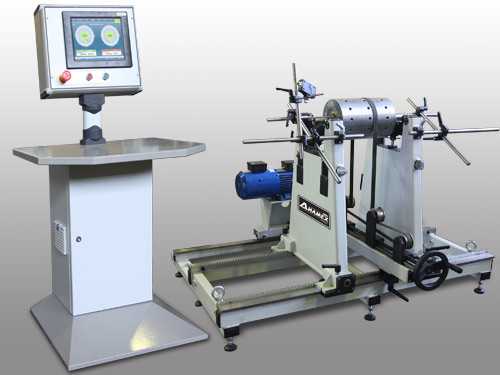

Станок балансировочный ВМ300 | Станочный Мир

Если Вам необходимо купить Станок балансировочный ВМ300 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок балансировочный ВМ300 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.

stanok-kpo.ru

Ввод в эксплуатацию станка балансировочного ВМ-300

8 марта 2017

ОАО «Завод Промбурвод» производит погружные скважинные электродвигатели, ротора которых требуют постоянной проверки динамической балансировки. По плану модернизации, вместо станка балансировочного модели 9Б716 выпуска 1992 года, введен в эксплуатацию станок балансировочный модели ВМ-300.

Станок относится к разряду машин для динамической балансировки контролируемого ротора. Это средство для осуществления измерения дисбаланса. Такие особенности устранения дисбаланса, как определение месторасположения плоскостей коррекции, способ коррекции, необходимая степень точности коррекции и т.п., являются предметом ответственности производителя продукции. Для устранения дисбаланса на роторе сверху и снизу устанавливаются два технологических кольца, через которые на сверлильном станке устраняется дисбаланс.

Станок балансировочный ВМ-300 по степени специализации является универсальным, то есть на нем можно производить уравновешивание любых роторов, масса, размеры и требуемая точность балансировки которых находится в пределах, указанных в технических характеристиках станка.
Данный станок имеет следующие характеристики:

  • диапазон скоростей – 350…1500 мин-1;
  • максимальная масса ротора – 300 кг;
  • минимальная масса ротора – 3 кг;
  • максимальный измеренный дисбаланс ротора – 500 000 мм/кг;
  • минимально допустимый удельный остаточный дисбаланс – 0,1 г мм/кг;
  • максимальная длина ротора – 2800 мм;
  • расстояние между серединами опорных шеек – 1700 мм;
  • габариты станка:     длина – 2000 мм;
  • ширина – 1240 мм;
  • высота – 1250 мм;
  • масса – 470 кг.

Внедрение станка балансировочного типа ВМ-300 позволит:

  • добиться более точного уравновешивания роторов;
  • снизить вибрацию электронасосного агрегата;
  • повысить надежность и долговечность электронасосного агрегата.

Другие электродвигатели для своего производства можно найти по ссылке.

promburvod.com

:

\ \

.

, .

. 1000 .

– , .
































  -010-

0,005 – 3


  -010

0,03 – 8




  -050

0,5 – 50


  -100

1 – 100


  -300

3 – 300


  -500

5 – 500




  -1000 -1500

10 – 1500


  -3000

30 – 3000


  -5000

50 – 5000


  -7000

70 – 7000




  -8000

80 – 8000


  -10000

100 – 10000


  -15000

100 – 15000




  -20000

1000 – 20000




  -25000

6000 – 25000


  -36000

7000 – 40000


  -65000

9000 – 65000


  -90000

10000 – 90000


  -127000

127000






  • О компании

    • История
    • Новости
    • Выставки и семинары
    • Пользователи
    • Отзывы пользователей
    • Дилеры продукции
  • Продукция
    • Балансировочные станки
    • Виброизмерительные приборы
    • Системы контроля вибрации
    • Стенд проверки подшипников
  • Услуги
    • Виброналадка турбоагрегатов
    • Модернизация балансировочных станков
    • Капитальный ремонт балансировочных станков ВМ
    • Вибродиагностика и балансировка
    • Организация службы вибродиагностики
    • Контрольные роторы и испытание станков
  • Обучение
    • Учебный Центр
    • Программы курсов
    • Расписание курсов
    • Учебные пособия
  • Сервис
    • Горячая линия
    • Ремонт и калибровка приборов
    • Модернизация балансировочных станков
    • Капитальный ремонт балансировочных станков ВМ
    • Запасные части и комплектующие
    • Обновление ПО
    • Регистрация продукции
  • Статьи и Брошюры
    • Рекламные брошюры
    • Статьи и публикации
  • Форум
  • Контакты


????????????????????

0.05 /

,

,

-3 ( )

    • -3
    • -7010
    • -7010-
    • -2,
    • -64
    • -180

|   English version

www.diamech.ru

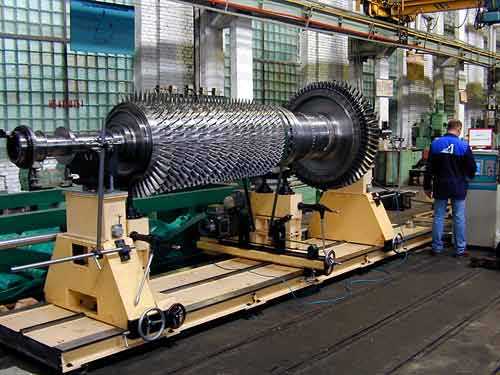

Легкая серия БМ | НПО «ДИАТЕХ»

Балансировочные станки легкой серии предназначены для балансировки роторов массами от 0,01 до 700 кг и наиболее востребованы в авиационном двигателестроении при уравновешивании ступеней реактивных двигателей, производстве и ремонте насосов, вентиляторов, электродвигателей средних типоразмеров. Станки модели БМ-10 также используются для балансировки якорей небольших электродвигателей ручного электроинструмента и бытовой техники, вентиляторов, высокоскоростных роторов турбонаддува.

БМ-10БМ-100БМ-300БМ-300У
Максимальная масса ротора, кг8100300700
Минимальная масса ротора, кг0,01137
Максимальная нагрузка на 1 опору, Н4560016003800
Максимальный диаметр ротора при опорных шейках min диаметра, мм17070018001800
Расстояние между серединами опорных шеек ротора:
максимальное, мм410145018001800
минимальное, мм10120180180
Диаметр опорных шеек ротора, мм4…6015…20015…23015…230
Тип опорРолики / Призмы
Минимально достижимый остаточный дисбаланс , г•мм/кг0,1
Частота вращения при балансировке, об/минот 450от 350от 350от 350
Мощность электропривода, кВт0,0751,11,52,2
Приборное оснащениеИзмерительно-управляющий комплекс «ИБМ»
Высота станка до линии оси ротора (приблизительно), мм30045010501050
Длина основания, мм500160020002000
Ширина станка, мм320770950950
Масса станка (без электрошкафа и оснастки), кг30290500600
Требования к фундаментуОбычный жесткий пол в цеху – специальное бетонное или стальное основание НЕ ТРЕБУЕТСЯ!
Габариты станка в упаковке, мм710х330х370850х1750х14502100х1300х18502100х1300х1850
Масса станка с упаковкой, кг404409501100

diatechnic.ru

Станки России

1- Максимальная нагрузка на опору может быть увеличена (для каждого станка уточняется отдельно)
2 – Для расчета чувствительности в г•мм необходимо умножить на сумму массы ротора и присоединенных масс, выраженную в кг.
3 – Зависит от диаметров шеек ротора и передаточного отношения шкивов (не более 3000 об/мин).
4 – При необходимости мощность электропривода может быть увеличена (согласовывается в Договоре)
5 – Для балансировочного станка ВМ-300 специальное виброизоляционное основание не требуется, станок может быть установлен на обычный жесткий пол в цехе.
6 – Длина основания для балансировочного станка ВМ-300 может быть увеличена.

Максимальная масса ротора, кг300
Минимальная масса ротора, кг3
Максимальная нагрузка на 1 опору1, кг160
Максимальный диметр ротора при опорных шейках min диаметра, мм1800
Максимальный диаметр над ременным приводом, мм1500
Расстояние между серединами опорных шеек ротора:
максимальное, мм
минимальное, мм
1410
180
Диаметр опорных шеек ротора, мм12…230
Тип опорРолики, призмы (используются только высококачественные подшипники SKF)
Чувствительность2, г·мм/кг0,1
Класс точности по ГОСТ 20076-89«В» – высокий, подтвержден сертификатом соответствия
Достоверность показанийОбеспечена алгоритмом обработки полезного сигнала (Авторское свидетельство)
Частота вращения при балансировке3, об/минот 350
Мощность электропривода4, кВт1,5
Тип электроприводаАсинхронный, с регулируемой частотой
Элемент, передающий вращениеРемень
Приборное оснащениеМикропроцессорный измерительный блок САПФИР на базе промышленного компьютера с возможностью хранения и распечатки протоколов балансировок
Наличие укладчиков ротора, обеспечивающих сохранность роликовых блоков опор станкаПоставляются в комплекте со станком
Отметчик оборотовЛазерный
Специальный фундамент5Не требуется!
Высота станка до линии оси ротора (приблизительно), мм1050
Длина основания6, мм1600
Ширина станка, мм950
Масса станка (без электрошкафа и оснастки), кг500
Габариты станка в упаковке, мм2100х1300х1850
Масса станка с упаковкой, кг950

www.russtanki.ru

Балансировочный станок ВМ 300 – Версия для печати

1- Максимальная нагрузка на опору может быть увеличена (для каждого станка уточняется отдельно)
2 – Для расчета чувствительности в г•мм необходимо умножить на сумму массы ротора и присоединенных масс, выраженную в кг.
3 – Зависит от диаметров шеек ротора и передаточного отношения шкивов (не более 3000 об/мин).
4 – При необходимости мощность электропривода может быть увеличена (согласовывается в Договоре)
5 – Для балансировочного станка ВМ-300 специальное виброизоляционное основание не требуется, станок может быть установлен на обычный жесткий пол в цехе.
6 – Длина основания для балансировочного станка ВМ-300 может быть увеличена.

Максимальная масса ротора, кг300
Минимальная масса ротора, кг3
Максимальная нагрузка на 1 опору1, кг160
Максимальный диметр ротора при опорных шейках min диаметра, мм1800
Максимальный диаметр над ременным приводом, мм1500
Расстояние между серединами опорных шеек ротора:
максимальное, мм
минимальное, мм
1410
180
Диаметр опорных шеек ротора, мм12…230
Тип опорРолики, призмы (используются только высококачественные подшипники SKF)
Чувствительность2, г·мм/кг0,1
Класс точности по ГОСТ 20076-89«В» – высокий, подтвержден сертификатом соответствия
Достоверность показанийОбеспечена алгоритмом обработки полезного сигнала (Авторское свидетельство)
Частота вращения при балансировке3, об/минот 350
Мощность электропривода4, кВт1,5
Тип электроприводаАсинхронный, с регулируемой частотой
Элемент, передающий вращениеРемень
Приборное оснащениеМикропроцессорный измерительный блок САПФИР на базе промышленного компьютера с возможностью хранения и распечатки протоколов балансировок
Наличие укладчиков ротора, обеспечивающих сохранность роликовых блоков опор станкаПоставляются в комплекте со станком
Отметчик оборотовЛазерный
Специальный фундамент5Не требуется!
Высота станка до линии оси ротора (приблизительно), мм1050
Длина основания6, мм1600
Ширина станка, мм950
Масса станка (без электрошкафа и оснастки), кг500
Габариты станка в упаковке, мм2100х1300х1850
Масса станка с упаковкой, кг950

www.russtanki.ru
