Станок чпу своими руками схема чертежи | Инструменты

» Инструменты


ЧПУ станок своими руками.

Добавил: arxain 11-10-, 20:51 Просмотров: 31713

Как изготовить самодельный ЧПУ (CNC) станок?

Очень просто: скачать чертеж, инструкцию по сборке, перечень фурнитуры, распечатку шаблонов для вырезания деталей CNC (ЧПУ) станка в одном файле.

Теперь остается распечатать шаблоны, взять МДФ доску 1.5х1.5 метра, наклеить шаблоны, вырезать и собрать сверяясь с инструкцией. Все! Быстро, легко и самостоятельно!

Список фрурнитуры есть в архиве. Вместо роликов и П образных профилей можно использовать мебельные направляющие.

2. МДФ плита

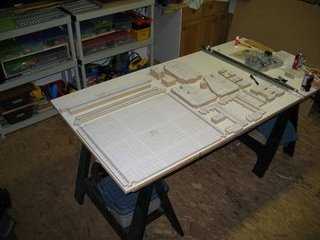

После распечатки из файла и наклейки листов на МДФ плиту – детали необходимо вырезать.

Для этого потребуется дрель и электролобзик. При помощи этих инструментов, вырезание не займет много времени.

В архиве есть документ – последовательность сборки. Показан каждый этап сборки – когда и куда прикручивать каждую деталь этого самодельного, простого CNC станка!

Чертежи самодельный станок с ЧПУ, фрезерный, трех-координатный

Чертежи самодельный станок с ЧПУ, фрезерный, трех-координатный можно изготовить своими руками имея под руками простейшее описание его устройств.

Рассмотрим основные узлы станка:

• трансмиссия

• декоративная защита

ХОДОВАЯ ЧАСТЬ

1. Каретка «Z», выполнена в виде бруска с технологическими отверстиями для крепления шпинделя и установки подшипников скольжения.

2. Каретка «Y», выполнена в виде двух брусков с технологическими отверстиями для направляющих «Z», крепления пошагового двигателя, установки подшипникового узла и подшипников скольжения.

3. Каретка «Х», выполнена в виде двух стенок с технологическими отверстиями для направляющих «Y», крепления пошагового двигателя, установки подшипникового узла и подшипников скольжения.

4. Рама состоящая из двух одинаковых балок, на которые устанавливаем каретку «Х»

5. Основание, к которому крепится рама. Основание можно изготовить из любого прочного и ровного материала, например дюралевая плита.

Станок ЧПУ своими руками

Сегодня станок с ЧПУ имеет широкий спектр применения. Среди основных операций, выполняемых на нем, можно отметить изготовление мебели, обработку камня, ремонтные, строительные работы и т.д.

Станок с ЧПУ, изготовленный в промышленных условиях, – удовольствие достаточно дорогое. Но, оказывается, сложный на первый взгляд механизм, очень прост и доступен в изготовлении в бытовых условиях своими руками.

Для первого опыта лучше всего остановить свой выбор на станке с движущимся порталом. Связано это с тем, что в нем отличным образом совмещаются простота и функциональность.

Рис.1

Для изготовления основных деталей станка возьмем МДФ плиты. Этот материал представляет собой мелкие дисперсные фракции, которые спрессованы под большим давлением и температурой в одну плиту. К основным характеристикам МДФ относится высокая плотность. Поэтому они отлично подходят для изготовления станков ЧПУ своими руками. На оборудовании из МДФ можно проводить обработку пластика, дерева, делать гравировку, но обрабатывать металлические детали с высокой точностью не получиться. Связано это с низкой стойкостью данного материала к нагрузкам.

Для начала чертеж нашего станка распечатаем на принтере. Затем полученные шаблоны можно наклеить на МДФ. Так намного проще и удобнее вырезать детали будущего станка.

Рис.2

Фурнитуру, которая будет использовать в сборке, можно приобрести в любом строительном или строительном магазине.

Рис. 3

Кроме фурнитуры для изготовления станка потребуются следующие инструменты: дрель, отвертка и ножовка. Если у вас есть электролобзик, тогда лучше воспользоваться им. Это значительным образом упростит процесс выпиливания деталей.

Приступаем к изготовлению станка. Для этого распечатанные на принтере чертежи деталей наклеиваем на плиту МДФ, используя клеящий карандаш для бумаги. Выбирая его в магазине, остановите свой выбор на самом толстом. Это позволит значительным образом ускорить процесс поклейки шаблонов.

Рис.4

Теперь можно заняться непосредственным выпиливанием заготовок. В данной модели все детали имеют практически прямые линии и максимально простые контуры.

Рис. 5

После того, как все шаблоны вырезаны, приступаем к просверливанию отверстий. Следует обратить внимание на то, что многие из них имею большой диаметр. Поэтому, чтобы поверхность этих отверстий была аккуратной и гладкой, лучше воспользоваться коронками или насадками для шлифовки. Таким образом, у вас будет возможность аккуратно растачивать отверстия до нужного диаметра.

Рис.6

Теперь можно приступать к сборке ЧПУ станка согласно имеющимся у нас чертежам.

Так как мы планируем использовать станок в домашних условиях, то обязательно необходимо установить ограждение. Это позволит избежать разлетания пыли и грязи от обрабатываемых деталей.

Для этих целей можно использовать пенопласт, стекловолокно, тонкую фанеру и т.д. Не забудьте в ограждении сделать небольшое отверстие.

Рис.7

Через него можно будет подключить вытяжку от старого пылесоса. Это обеспечит максимальное улавливание пыли и стружки. Обратным эффектом использования подобного «грязеуловителя» является сильный шум.

Следующим важным этапом сборки станка ЧПУ своими руками является электроника. Ведь она важная, т.к. с ее помощью происходит процесс управления.

В этом случае можно воспользоваться двумя путями решения. Первый из них – собрать необходимую схему контролера самостоятельно, купив все необходимые детали.

Второй путь проще – купить готовый контролер в магазине или на радиорынке. Какой из предложенных путей выбрать – решать вам самим. Если вы не очень разбираетесь в радиотехнике и решите купить готовую деталь, тогда рекомендуется остановить выбор на ТВ6560.

Рис.8

За выбор этого элемента говорит его возможность подбора необходимого питания в зависимости от используемых шаговых двигателей, наличие защиты от перегрузки и перегрева, использование множества программных обеспечений и т.д.

В случае если контроллер вы будет изготавливать самостоятельно, отлично подойдет старый сканер или МФУ. Из него выбирается микросхема ULN2003, стальные стержни и шаговый двигатель. Кроме этого вам понадобиться разъем DВ-25 с проводом, гнездо для питания самого контроллера. Если хотите иметь компьютерное управления своего станка, тогда необходим будет компьютер, к которому вы подключите полученное оборудование.

Для создания контроллера берем любую имеющуюся у нас плату. На нее аккуратно паяльником припаиваем микросхему ULN2003. При этом не забывайте о полярности.

Рис.9

На приведенной схеме видно, что имеют место две шины электропитания. Поэтому вывод микросхемы с отрицательным знаком мы припаиваем к одной, а с положительным –  к другой. После этого к выводу 1 ULN2003 присоединяем вывод 2 коннектора параллельного порта. К выводу 2 ULN2003 мы присоединяем вывод 3 коннектора. Соответственно вывод схему ULN2003 4 мы соединим с 5 выводом коннектора и т.д. А вот вывод нуля с 25 выводом параллельного порта мы припаяем к отрицательной шине.

Рис.10

Следующий этап – припаивание шагового двигателя к управляющему устройству. Правильно сделать его можно только методом проб и ошибок, т.к. чаще всего документации на вывод имеющегося у вас электродвигателя нет. Поэтому рекомендуется провода двигателя оснастить зажимами-крокодилами. Таким образом, процесс пойдет быстрее и легче.

Следующий наш шаг – соединение проводов  с выводами 13,14,15,16 микросхемы ULN2003. Теперь паять провода мы будем к шине питания со знаком плюс. В завершении устанавливаем гнездо электропитания.

Наш контроллер почти готов. Теперь мы устанавливаем его на стальные стержни и закрепляем в подготовленных ранее гнездах. Для того, чтобы в процессе эксплуатации не происходил облом проводов, их лучше зафиксировать с помощью термоклея.

Источники: http://www.rukikryki.ru/raznoe/xozaika/1053-chpu-stanok-svoimi-rukami.html, http://chertegnik.ru/oborudovanie/373-chertezhi-samodelnyy-stanok-s-chpu-frezernyy-treh-koordinatnyy.html, http://44kw.com/blogs/handmade/2318-stanok-chpu-svoimi-rukami


Комментариев пока нет!

restart24.ru

Чертежи ЧПУ станка Diylilcnc

После статьи о дешевых 3D принтерах предлагаю снова вернуться к ЧПУ станкам. Сегодня вашему вниманию представляется Diylilcnc.

Diylilcnc – это самодельный ЧПУ станок, так сказать open source проект.

Скачать чертежи ЧПУ станка вы можете в конце статьи.

Внимание! Вышла новая – 2 версия чертежей, статья по этим чертежам ЧПУ станка тут.

В архиве находятся два файла, первый – это 65 станичная инструкция по сборке самодельного ЧПУ станка Diylilcnc

, а второй – это чертежи ЧПУ станка Diylilcnc в формате DWG. Причем, чертежи ориентированные на вырезание именно на ЧПУ станке!

Таким образом, если у вас есть доступ к фрезерному ЧПУ станку (или немного денег для того, что бы заказать резку на ЧПУ станке), то вам не надо тратить несколько дней на вырезание деталей будущего фрезера из фанеры с помощью ручного лобзика. Впрочем, энтузиасты ручного труда могут распечатать чертежи станка и перенеся их на фанеру или МДФ плиту вырезать заготовки с помощью лобзика.



Давайте остановимся на возможностях Diylilcnc.

Diylilcnc – этот ЧПУ станок предназначен для обработки дерева, пластиков и различных видов пенопласта. Подача по осям осуществляется с помощью зубчатого ремня.

Разработчики заявляют о возможности станка обрабатывать легкие металлы, но, на мой взгляд – это малоосуществимо. Разве что алюминий и его сплавы, тонкой фрезой, да с малым шагом. Все же зубчатый ремень не дает хорошей жесткости и точности, однако, при этом, позволяет весьма быстро перемещаться по поверхности обрабатываемой детали. Так, к примеру, сделать гравировку – без проблем, даже большой рисунок во все поле ЧПУ станка можно нанести достаточно быстро. А вот фрезеровать пазы – будет уже очень проблематично.

В качестве осей используются самодельные каретки. Такая конструкция так же не добавляет особой прочности ЧПУ станку. Так что реально рассчитывайте свои потребности для этого фрезера с числовым программным управлением.

Если вместо фрезера вставить пишущий узел – например капилярную ручку, то из этого ЧПУ станка получится отличный графопостроитель. Можно вставить карандаш и рисовать чертежи или, с помощью специального узла-смесителя, использовать ЧПУ станок для изготовления витражей. Можно резать заготовки авиамоделей с последующей их продажей авиамоделистам-любителям. Как говориться – был бы ЧПУ станок, а уж что на нем делать – всегда можно придумать. Причем не просто баловаться обеспечивая себя и своих знакомых разными безделушками, а изготавливать вещи которые реально приносят прибыль!

К примеру, вы можете с помощью этого ЧПУ станка делать детали для сборки его же собратьев!

В 65 страничной инструкции рассказывается о резке деталей и сборке ЧПУ станка. Причем последняя описана по шагам, так сказать фотоинструкция изготовления ЧПУ станка. Так что, не смотря на то, что инструкция написана на английском языке – проблем со сборкой не будет, просто смотрите на картинке и действуйте по инструкции!

Контроллер ЧПУ станка можно сделать самостоятельно или прикупить готовый. В инструкции есть ссылка на такой контроллер, но можно и купить контроллер гораздо дешевле. В качестве ОС для компьютера используется LinuxCNC. О нем мы тоже писали на страницах сайта Самодельный ЧПУ станок.

Итак – остается только скачать чертежи ЧПУ станка, вырезать детали и заняться сборкой! Удачи в постройке!

Скачать чертежи ЧПУ станка можно тут.

Самодельный ЧПУ станок

homecnc.ru

Лобзиковые станки своими руками, описание чертежей станков

Электролобзик – это инструмент, без которого сейчас многие работы по обработке древесины и материалов, в которых он применяется, выполнить просто невозможно. Обладая компактностью и малой массой, ручной переносной лобзик способен выпиливать из заготовки изделия очень сложной геометрии.

В работе лобзик очень удобный и к тому же он обеспечивает очень точный и тонкий распил. Если вы не хотите тратить денег на покупной лобзик, можете изготовить его своими руками в домашних условиях.

Самое легкое изделие

Сам стол для электролобзика можно смастерить своими руками за короткий промежуток часа. Достоинством изготовленной конструкции будет ее простота. Она легко сможет крепиться на столешнице или верстаке и при необходимости также легко разбираться. Недостатком самодельной конструкции можно считать ее малую площадь.

Самое простое изделие состоит из таких частей:

  1. Фанера.
  2. Крепежные винты.
  3. Струбцины.

Рабочей основой станка может стать ламинированная фанера, в которой необходимо высверлить отверстия для установки крепежа и под саму пилку. Фанера должна быть толщенной не менее 10 миллиметров. При этом в подошве вашего электроинструмента, возможно тоже придется сделать отверстия под крепежные винты.

Самодельную конструкцию можно прикрепить к верстаку с помощью струбцин. Учтите, что головки винтов для крепления должны быть утоплены в поверхности листа, чтобы во время работы они вам не мешали. Подобный станок может легко справиться с обработкой небольших заготовок толщиной до 30 миллиметров. Чертеж данного вида станка можно с легкостью найти в интернете, а далее своими руками собрать его у себя дома.

Другой вариант

Этот вариант состоит из таких частей:

  1. Станина, выполненная из ДСП.
  2. Трубка для пылесоса.
  3. Ламинированная фанера для крышки станка.
  4. Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками, которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса, алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Столик для лобзикового станка из ДСП

Для изготовления этого лобзикового стола вы должны иметь определенный столярный навык, так как при соединении его царг с ножками, должно производиться в шип-паз. Сам шип-паз можно поменять на соединение с использованием шкантов, столярного клея и саморезов.

Крышку станка необходимо сделать подъемной, для облегчения доступа к инструменту при его замене. Чтобы станок был многофункциональным, в нем необходимо предусмотреть место для монтажа фрезерной ручной машинки.

Стол собирается из таких материалов:

  • брусок 80 на 80 миллиметров;
  • брусок 40 на 80 миллиметров;
  • ламинированная фанера или ЛДСП размерами 900 на 900 миллиметров.

Отмерьте расстояние между ножками, оно должно составлять от 60 до 70 сантиметров. Бруски для проножек и царг получатся, если продольно распилить брусья 80 на 80 миллиметров. Высоту самих ножек вы на свое усмотрение можете подобрать сами, все зависит от того, насколько будет вам удобно выполнять работы на станке.

На каждом торце проножек и царг необходимо высверлить по два отверстия для шкантов. Такие же отверстия необходимо сделать на боковинах ножек. Обмажьте шканты клеем на половину их длины и вставляйте в торцы. После этого соберите полностью каркас. Он получится неразборной. После проверки и возможных исправлений он стягивается намертво.

Все поверхности в местах контактов до сборки необходимо промазать клеем. Используйте саморезы для дополнительной прочности конструкции, которые необходимо ввинчивать через отверстия заранее для них подготовленные.

Крышку необходимо крепить к одной из царг с помощью петель, для этого в ней надо проделать прорезь для облегчения снятия и установки лобзика. В столешнице с тыльной стороны необходимо прикрутить две планки с заранее выбранной четвертью, в которую должна войти подошва электроинструмента.

В планках необходимо выполнить отверстия, в которые затем необходимо установить болты или прижимные винты. Лобзик, закрепленный под столешницей, сможет распиливать более толстый материал, если для его подошвы будет выполнено углубление в крышке. Проще всего это углубление выполнить с помощью фрезерной машинки.

Стол в результате получится очень простой и просторный, поэтому необходимую прочность его крышке может обеспечить большая толщина ЛДСП или фанеры. Используйте листы от 20 миллиметров и более толстые.

Лобзиковый станок с применением тонких пил

Так как при вырезании трудных узоров в фанере пила электролобзика, мало для этого приспособлена, необходимо взять тонкую пилочку. Ее можно приладить на ручной электроинструмент, с помощью оригинального приспособления.

Лобзик также крепим к столешнице, а вот тонкую пилку необходимо натянуть, так как ее недостаточно будет просто установить на маятнике. Чтобы облегчить процесс натяжки пилки, необходимо из бруска изготовить коромысло.

Натяжение вашего полотна при этом обеспечивается с помощью пружины. Ее нижнюю петлю наденьте на поперечную шпильку. Верхнюю петлю необходимо вставить в регулировочный винт, который меняет силу натяжения демпфера. Все деревянные заготовки для самодельного станка выполняют из твердых пород дерева.

Так как в лобзиковом станке нет возможности крепления полотна тонкого сечения, можно переделать обломок старой пилы, предварительно высверлив в нем отверстие и доукомплектовав винтом с гайкой и зажимной пластиной.

В рычаге коромысла необходимо проделать вертикальную прорезь, в которую нужно вставить вторую стальную пластину. Ее крепят к коромыслу винтами. Крепление к ней верхней части пилки необходимо выполнить таким же способом, как и нижней. Чтобы вам было легче, можете взять для изготовления пластинки обрезки старого лобзика.
