Как сделать станок для резки пенопласта своими руками

Доброго времени суток, уважаемые самоделкины!
В этой статье Даня Крастер, автор канала SuperCrastan покажет, как изготовить станок для резки пенопласта.

Перед тем как перейти к теме литья, Даня хочет показать Вам устройство, которое поможет решить некоторые задачи по изготовлению литьевых форм. В этот раз речь пойдет о станке для резки пенопласта.

Материалы и инструменты.
Кантал 0,6мм 50см
Несколько досочек или кусок ДСП, фанеры, для изготовления столика
Брус - достаточно жесткий для штанги, около метра - полутора
Стальная пластина 50*50*1мм
Тарлеп
Саморезы
Шуруповерт, сверла
Стамеска.

Сложно, на самом деле, назвать этот девайс станком. Даня бы сказал что это приспособление, хотя в целом, это полноценный инструмент.
Итак, для начала потребуется сделать вот такой вот столик.
4 деревяшки, 5 саморезов.


Показывать процесс изготовления оного Даня не будет по причине унылости, он покажет сборку собственно станочка. Под столиком у него будет минимум заморочек.

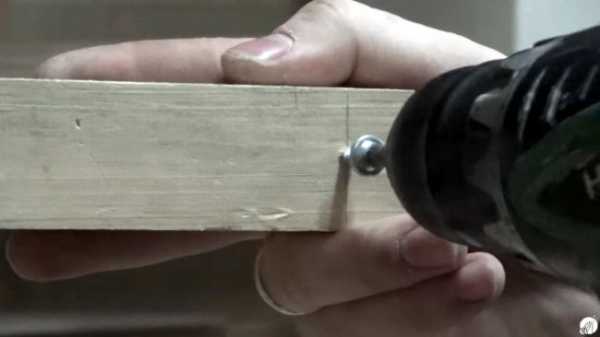

Вкручивает саморез, на который будет крепиться талреп. Талреп - это приспособление, которым натягивают трос.


Далее прикручивает к уголку брусок, назовет его мачтой.

К мачте на саморез сажает перекладину.

И усиливает это дело еще одним уголком из бруска.

В итоге должна получиться вот такая вот "виселица".

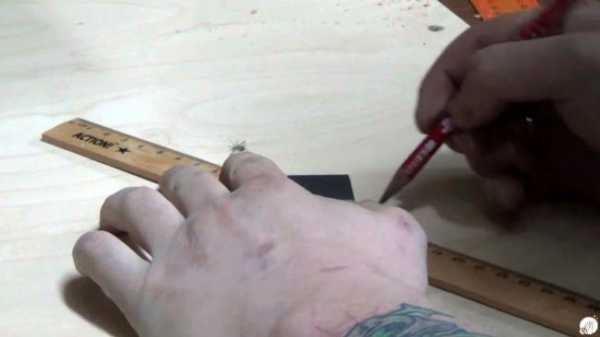

Угловой линейкой с упором отмечает место, куда должна уходить нить накаливания.


В принципе, если стол ровный, можно это сделать отвесом.

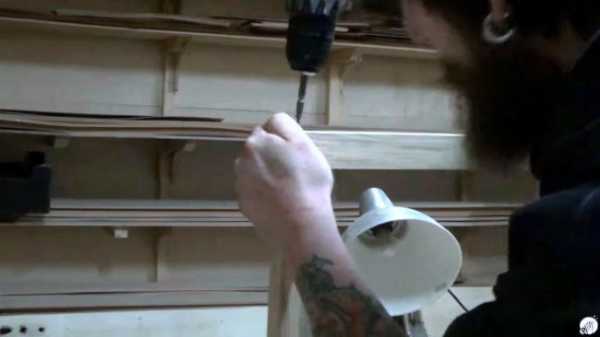

Помечает место Х, которое затем рассверливает сверлом на 6 миллиметров.


Далее, на заранее подготовленной металлической пластинке, толщиной 1 миллиметр, отмечает центр.

И сверлит миллиметровым сверлом.

Пластина нужна для того, чтобы нагретая нить в процессе резки не прожигала дерево и не расшатывалась во все стороны. Отмечает место установки пластины в столик.

Вставлять будет заподлицо, а для этого необходимо выбрать слой фанеры.
Делать это Даня будет с помощью обычной стамески и небольшого молотка.
Прорезав края, начинает выбирать верхний слой.


После того, как пластина уверенно заняла свое положение, и ничего не цепляет, автор будет гвозди гнуть.

А для чего - сейчас поймете. Сгибает гвоздь в тисках, в форме буквы П.


Обрезает лишние куски болторезом.

Далее отмечает получившиеся расстояние между "ножками" с нижней стороны столика.

Эта деталь нужна для того, чтобы опять же нить не жгла дерево, и чтобы талреп мог спокойно крутится.
Высверливает отверстия для скобы с помощью шуруповерта.

Вклеивает гвоздь - скобу на термоклей.

И приклеивает пластину.

Для пущего качества, усаживает ее молотком.

Далее, особо не парясь над креплением нити, наполовину вкручивает саморез с широкой шляпкой. В простонародье клоп.

И наматывает на него кантал 0,6 миллиметров, он же фехраль.

Благо, с распространением вейп-шопов, этот материал теперь супер доступен. Клопа можно поджать немного.

Протягивает нить накаливания через отверстие.

Наматывает кантал на талреп, а другую сторону тарлепа крепит к саморезу.

Талреп крутит в ту сторону, в которую он затягивается.

Отлично натянулось, прямо как струна.

Включает питание. У Дани под рукой завалялся зарядник для авто аккумуляторов, поэтому его и будет пользовать.

12 Вольт, 4 Ампера, 40 сантиметров 0,6 кантала. Как то так получилось.

Можно, конечно, взять кантал меньшего диаметра, чтобы уменьшить ток. Но автор решил, что так будет в самый раз. И, о чудо, проволока режет пенопласт как масло!

По поводу температуры автор ничего сказать не может, измерить было нечем. Но нагрева явно хватает для резки не очень плотной упаковки от холодильника.

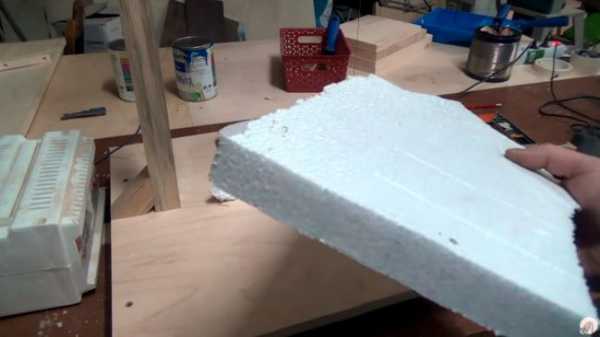

Также можно резать тонкие пластики, Даня что-то совсем упустил момент. Рез получается ровный и сильно края не пережаривает.
Фишка такого станка в том, что при желании, можно нарезать много одинаковых кусочков, реечек, кубиков, вырезать шайбы.

А при определенных скиллах - даже конус. Потом все эти фишки сыграют роль литьевых форм.

Спасибо Дане Крастеру за подробную инструкцию по изготовлению полезности для творчества!
Всем хороших самоделок!


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Станок для резки пенопласта – электрическая схема, как сделать своими руками

Тепло и звукоизоляционные строительные материалы на рынке представлены в широком ассортименте, это вспененный полиэтилен, минеральная и базальтовая вата и многие другие. Но самым распространенным для утепления и звукоизоляции является экструдированный пенополистирол и пенопласт, благодаря высоким физико-химическим свойствам, простоте монтажа, малому весу и низкой стоимости. Пенопласт имеет низкий коэффициент теплопроводности, высокий коэффициент звукопоглощения, устойчив к воздействию воды, слабых кислот, щелочей. Пенопласт устойчив к воздействию температуры окружающей среды, от минимально возможной до 90˚С. Даже через десятки лет пенопласт не меняет своих физико-химических свойств. Пенопласт также обладает достаточной механической прочностью.

Пенопласт обладает еще очень важными свойствами, это пожароустойчивость (при воздействии огня пенопласт не тлеет как древесина), экологическая чистота (так как пенопласт сделан из стирола, то в таре из него можно хранить даже пищевые продукты). На пенопласте не возникают грибки и очаги бактерий. Практически идеальный материал для утепления и звукоизоляции при строительстве и ремонте домов, квартир, гаражей, и даже упаковки для хранения продуктов питания.

В магазинах строительных материалов пенопласт продается в виде пластин разной толщины и размеров. При ремонте зачастую нужны листы пенопласта разной толщины. При наличии станка для резки пенопласта всегда можно нарезать из толстой пластины листы пенопласта нужной толщины. Станок также позволяет фигурную пенопластовую упаковку от бытовой техники превратить в пластинки, как на фотографии выше, и успешно разрезать толстые листы поролона для ремонта мебели.

Как легко режется пенопласт на самодельном станке, наглядно демонстрирует видео ролик.

Всего просмотров: 42938

При желании сделать станок для резки пенопласта и поролона многих останавливает сложность с организацией подачи питающего напряжения для разогрева нихромовой струны до нужной температуры. Это препятствие преодолимо, если разобраться в физике вопроса.

Конструкция станка

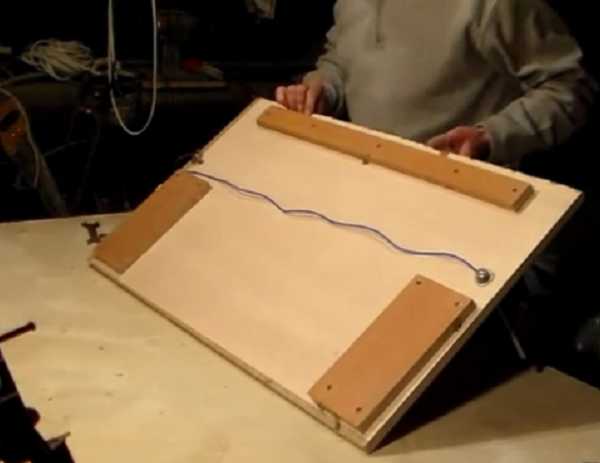

Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм2.

ydoma.info

Делаем сами домашнее приспособление для резки пенопласта

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения.

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.

Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

  • Нихромовая (вольфрамовая) нить
  • Источник питания, желательно регулируемый
  • Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
  • Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.

Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

  1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
  2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
  3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание

Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет. Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме


Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Поэтому натяжение обеспечивается грузом или пружиной. Ее необходимо подобрать тщательно. Излишнее усилие может порвать проволоку при сильном нагреве.

Температура обеспечивается силой протекающего тока. Напряжение не имеет значения, поэтому оно должно быть по возможности низким, для безопасности оператора. Оптимальная величина: 12-36 вольт. Слишком малое значение приведет к увеличению силы тока для достижения той же мощности, поскольку у нихрома высокое сопротивление. Произойдет падение напряжения.

Схему питания надо сделать регулируемой. Оптимальный вариант – ЛАТР. Регулировка выходного напряжения плавная, трансформатор выдерживает большую нагрузку.

Перед чистовой работой следует потренироваться на ненужных кусках материала. Резка пенопласта своими руками с помощью нихрома, сродни игре на музыкальных инструментах. Требуется настройка характеристик питания, и надо прочувствовать оптимальную скорость. Полезно выполнить разметку на регуляторе напряжения.

Еще один способ питания – автомобильный аккумулятор. Потребуется переменный резистор высокой мощности, для настройки температуры. Преимущества очевидны – можно работать в условиях отсутствия энергоснабжения.

Такой станок для резки пенопласта позволяет выполнять поперечный раскрой, или снимать слой любой толщины вдоль листа. Плотность материала не имеет значения, все регулируется температурой нити и скоростью движения.

Однако для получения более сложных форм, потребуется устройство для резки пенопласта с вертикально расположенной струной. Его также можно изготовить своими руками.

Станок для фигурной резки пенопласта

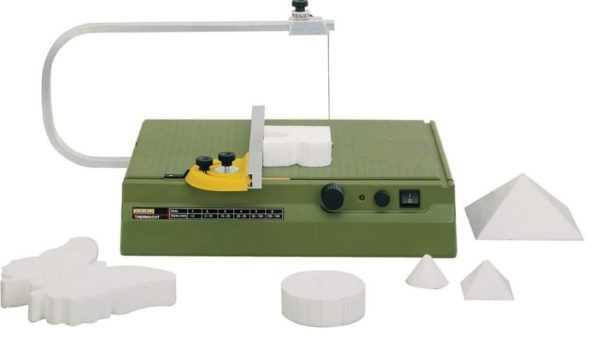

Изобретать конструкцию не нужно, есть готовые промышленные образцы.

По аналогии изготавливаем самодельный станок. Технология изготовления такая же, как в предыдущей модели. Из диэлектрика вырезается натяжная рама, которая крепится на ровную столешницу.

Нихромовая проволока одним концом продевается в отверстие (на рабочем столе), а вторым – подвешивается к рамке. Для поддержания натяжения используется пружина. Блок питания и струна подбираются исходя из такого же принципа, как и на гильотине: напряжение 12-36 вольт, с возможностью регулировки.

Возможности у такого аппарата очень широкие. Можно даже изготавливать сложные геометрические фигуры по заготовленным шаблонам.

Если предусмотреть наклон стола относительно вертикали струны, вы сможете делать косые срезы с высокой точностью.

Любой станок для резки пенопласта, даже сделанный своими руками, занимает много места. Для строительных работ (утепление) можно обойтись ручными резаками. Фигурная резка пенопласта вообще может производиться с помощью компактных приспособлений.

Это аналог лобзика, только не механического, а термического действия. Для натяжного контура лучше использовать толстую медную проволоку. Она обладает малым сопротивлением, что снизит потери электрического тока. Жесткости хватит для поддержания проволоки в натяжении. Источник питания, как и раньше, либо автомобильный аккумулятор, либо регулируемый трансформатор.

Важно! Любой блок питания для устройств с открытыми токоведущими частями, должен иметь гальваническую развязку по входному напряжению. То есть, никаких обмоток с общим началом быть не должно.

Если фигурная резка пенопласта своими руками не требует особой точности (например, вы просто вырезаете технологические отверстия в утеплителе), можно воспользоваться самодельной насадкой для обычного паяльника мощностью 40-60 Вт. Нож-насадка вырезается из оцинкованной жести, и плотно надевается на жало паяльника.

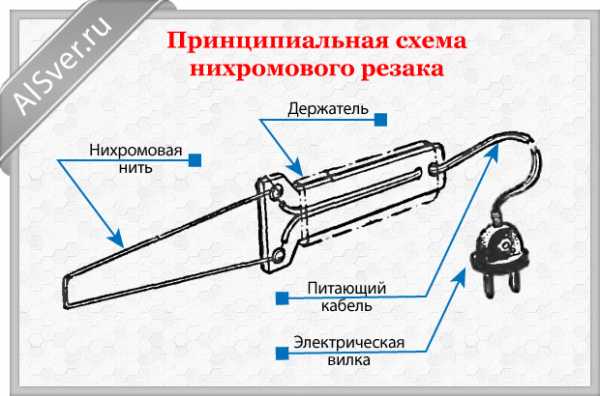

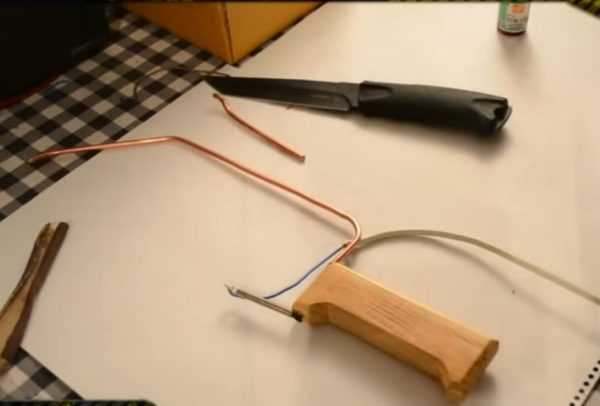

Самодельный термический нож для резки

Таким термическим ножом вы сможете оперативно корректировать форму утеплителя, вырезать отверстия, подгонять куски пенопласта при монтаже.
Для линейной подгонки, снятия фасок с углов, и нарезки брусков, можно буквально «на коленке» собрать простейший переносной резак.

Достаточно взять батарейку типа «крона», или несколько пальчиковых батарей. Главное, чтобы напряжение было не меньше 6 вольт. Растянуть между упругими пластинами (или просто деревянными рейками) нихромовую проволоку длиной до 10 см, подключить к питанию, и карманный резак готов.

Вывод:

Все заводские станки и ручные приспособления для обработки пенопласта, работают по одному принципу – натянутая проволока и блок питания. Как видно из статьи, создание подобного инструмента под силу любому домашнему мастеру.

obinstrumente.ru

Резка пенопласта нихромовой проволокой в домашних условиях, видео

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится. На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками. Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

  • небольшой деревянный брусок;
  • шуруповерт и сверло;
  • 2 карандаша;
  • 2 отрезка медной проволоки;
  • круглогубцы;
  • термоклей или ПВА;
  • изолента;
  • коннектор для батареек;
  • выключатель;
  • 1 м проводов;
  • паяльник;
  • нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

  1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
  2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
  3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
  4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
  5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
  6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
  7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
  8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
  9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
  10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

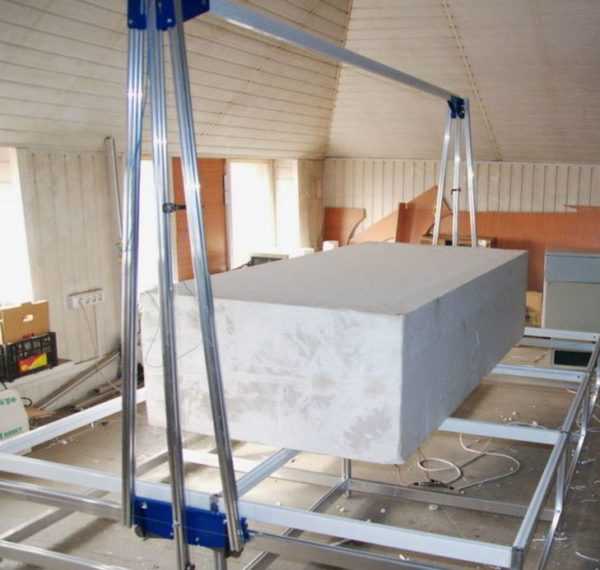

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

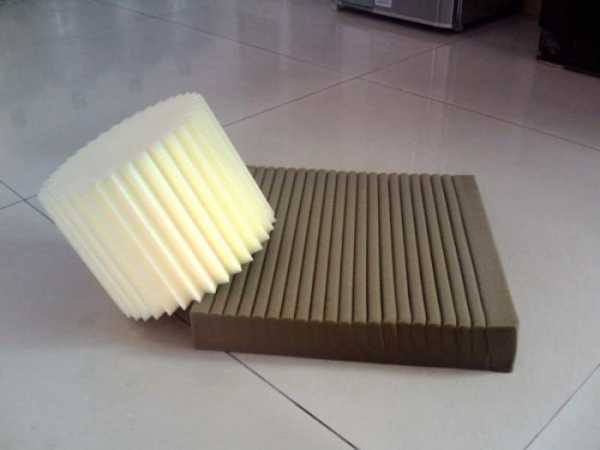

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

alsver.ru

Станок для резки пенопласта своими руками

Упорядоченность и однородность структуры полистиролов высокой плотности делает тяжелые сорта пенопласта идеальным материалом для изготовления всевозможных моделей, поделок, элементов дизайна. Иногда нужно просто разрезать лист пенопласта в продольном направлении, что вручную сделать, оказывается, не так просто. Если предстоит располовинить с десяток толстых плит, существенно упростить задачу можно, сделав станок для резки пенопласта своими руками. На строительство такого аппарата уйдет максимум несколько часов, но зато резку пенопласта можно выполнять в неограниченном количестве.

Как сделать станок для резки пенопласта

Обработка пенопластовых блоков или листов возможна двумя способами:

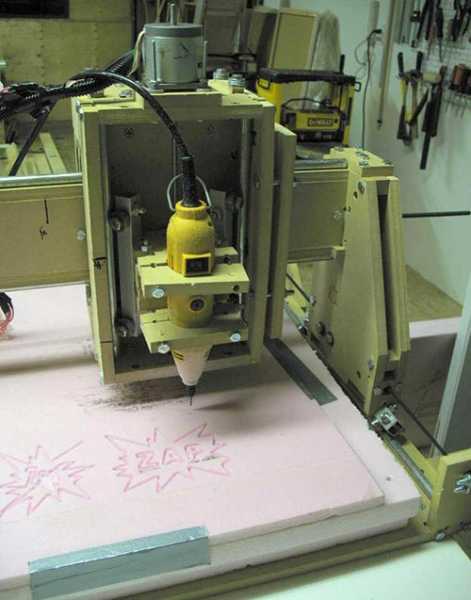

  • Механической резкой с помощью вращающейся высокооборотной фрезы;
  • Термической обработкой, чаще всего с помощью раскаленной нихромовой проволоки.

Совет! При любом способе резки пенопласта образуется большое количество пенопластовой пыли или продуктов термического разложения пенополистиролов при контакте с раскаленной поверхностью, поэтому нужно будет сделать отбор пыли пылесосом или мощным вытяжным вентилятором.

Любые другие способы резки, например, острозаточенным ножом, расплавлением спиртоацетоновыми смесями или лазерным лучом, оказываются либо непроизводительными, либо малоэффективными. Мало того, если требуется разрезать лист вдоль плоскости другим способом, кроме как станком с проволокой, сделать это с надлежащим уровнем качества практически невозможно.

Практические схемы станков для резки пенопласта

Благодаря очень низкой теплопроводности и небольшой температуре плавления пенопласт довольно легко можно резать даже не раскалённой, а просто разогретой до температуры плавления металлической режущей кромкой или проволокой. Поэтому приведенная ниже схема станка не представляет особой опасности для окружающей среды и человека, но работать на нем следует с осторожностью, из-за риска получить ожог.

Станок для резки пенопласта нихромом

Конструктивно аппарат для резки пенопласта состоит из четырех основных деталей:

  1. Станины с опорами для натяжения проволоки;
  2. Блока питания;
  3. Нихромовой проволоки с системой натяжения.

Наилучшим материалом для изготовления станины станка будет толстая фанера и планки из стеклотекстолита или гетинакса. Устройство станка приведено ниже.

Для удобства работы станина изготавливается из листа фанеры шириной не менее 60 см. На краях рабочей плоскости станка на стеклотекстолитовых опорах крепятся две резьбовые шпильки высотой 150 мм.

С обратной стороны фанерного основания к одной из шпилек подключается первый контакт от блока питания.

Совет! В качестве блока питания лучше всего использовать обычный ЛАТР.

Пенопласт можно резать металлическим ножом, разогретым до 270-300оС. Чтобы обеспечить хорошую скорость резки, нихромовую нить необходимо разогревать до 500оС. Реальные условия и температуру резки на станке придется подбирать регулировкой ЛАТРом рабочего напряжения.

В качестве рабочего инструмента используется нихромовая проволока 0,7-1 мм. Ее закрепляют на стойках-шпильках станка с помощью натяжной пружины, при этом второй контакт необходимо закрепить, как на фото, к «уху» проволоки. Если медную жилу просто прикрутить к пружине или шпильке станка, то в процессе работы ток разогреет пружинную сталь, и через определенный промежуток времени система натяжения выйдет из строя.

Оптимальным решением для крепления нихромовой нитки будет использование керамических фаянсовых бочонков, применяемых для навесного монтажа электропроводки. В этом случае раскаленная нить не передает часть тепла на стальные стойки, соответственно, не образуются холодные зоны проволоки в местах крепления.

Для резки нихромом потребуется ток силой не менее 10А, для провода диаметром в 0,7 мм и длиной 60 см рабочее напряжение составит 18-20В, проволоку толщиной в 1мм нужно подключать к 12В. При запуске станка необходимо ЛАТРом установить 50% рабочее напряжение и плавно поднимать его поворотом рукоятки на блоке питания. Как только цвет нихромовой проволоки станет приобретать темно-малиновый цвет, можно приступать к резке.

Если крепления нихромовой нитки сделать скользящими, то можно выполнить резку пенопласта под углом, как на фото.

После резки поверхность пенопласта далека от идеала и напоминает шероховатую необработанную обрезную доску. Такие плиты легко приклеиваются монтажной пеной или битумной мастикой к кирпичу, бетону или даже к металлу.

Станок для механической резки пенопласта

Более интересным проектом является аппарат для фигурной резки пенопласта. Учитывая небольшое усилие, необходимое для резки мягкого пенопласта, можно сделать станок для резки пенопласта с чпу из покупных деталей. Ориентировочная стоимость приобретенных компонентов составляет 650 долл.

Основу станка составляет корпус, собранный из фанерной плиты, толщиной 15 мм. Для изготовления корпуса основные детали распечатываются на принтере и переводятся с бумаги на фанерную основу. Детали станка можно выфрезеровать или вырезать обычным электролобзиком.

После резки деталей корпус собирается по приведенной ниже схеме. Все детали склеиваются последовательно с помощью полиуретанового клея и соединяются креплениями болт-гайка М8. Верхний люнет и рабочий стол станка дополнительно укрепляется с помощью алюминиевых уголков.

Станок обеспечивает резку в трех направлениях, поэтому используется система ременных приводов от трех шаговых двигателей. Управление двигателями осуществляется с помощью программируемого контроллера и ноутбука. Для направляющих реек используются стальные, хромированные или никелированные трубки, диаметром 12 мм. Пластиковые или алюминиевые направляющие не подходят, идеальным материалом являются латунные трубки.

В качестве рабочего исполнительного инструмента используется ручной гравер или высокооборотный двигатель постоянного тока, мощностью не менее 40 Вт. Из-за мягкой поверхности для резки пенопласта нужно использовать рабочий инструмент, рассчитанный на высокую скорость вращения. Для резки пенопласта можно использовать хромкобальтовые дисковые и концевые фрезы с рабочими оборотами 7-8 тыс. Для чистовой шлифовки модели скорость вращения должна достигать не менее 15 тыс. об/мин.

С помощью станка можно выполнять фигурную резку и гравировку самых сложных криволинейных узоров, делать надписи и резать детали к всевозможным декоративным покрытиям. Скорость резки пенопласта при ширине шва в 4 мм и глубине резки 15 мм составляет 30 см/мин.

Станок может использоваться как для фрезеровки и резки пенопластовых блоков, так и фанеры, брусков из мягких пород древесины, липы, тополя, березы, осины. Качество поверхности и производительность определяются мощностью двигателя, в среднем на доводку вырезанной «в черновую» модели уходит 60-90 минут.

Заключение

Кроме перечисленных вариантов, для резки пенопласта нередко используют ленточные станки для распиловки пиломатериалов. Ширина реза составляет всего 1 мм, что сопоставимо с параметрами резки на самодельном терморезаке. Ширина пенопластовой плиты, которую можно разрезать на таком станке, достигает 40-50 см, скорость резки 10 см/с.

bouw.ru

принцип действия и инструкция по изготовлению своими руками в домашних условиях

Пенопласт — многофункциональный материал, который обладает хорошей теплоизоляцией и способностью поглощать шум. Благодаря этому среди большого многообразия строительных материалов, он занимает лидирующее место. Порезать его можно подручными инструментами, но для объемных работ требуются специальные аппараты.

Разновидности пенопласта

В настоящее время производители выпускают несколько видов пенопласта. Устойчивость материала к любым механическим воздействиям зависит от его плотности. Поэтому для разных монтажных работ используется определенный материал. Чем выше плотность, тем прочнее и тяжелее пенопласт:

  • Низкая плотность. Не подходит для создания форм с четкими линиями. Во время резки пенопласт начнет ломаться и крошиться. Пожаробезопасен и обладает хорошей устойчивостью к влаге. Часто используют в качестве утеплителя.
  • Высокая плотность. Материал предназначен для особых условий, так как хорошо сохраняет теплоизоляцию помещения, устойчив к высоким нагрузкам, а также появлению различных микроорганизмов и плесени. При этом имеет высокую цену.

Преимущества и недостатки материала

Самый лучший теплоизоляционный материал — пенопласт — имеет множество положительных и отрицательных свойств. Его достоинства:

  • Это особый утеплитель, который способен качественно звукоизолировать не только отдельные комнаты, но и все строения.
  • В его состав не входят вредные вещества, поэтому материал является экологически чистым.
  • Используется в качестве потолочных покрытий. Декоративные изделия имеют разный фактурный рисунок и цветовую гамму.
  • Применяют во время транспортировки. Для качественной герметизации изделие дополнительно уплотняют пенопластом.
  • Его можно без проблем перевозить, разгружать и укладывать благодаря легкому весу.
  • Материал устойчив к грибкам и плесени.

Под воздействием высоких температур и некоторых технических веществ пенопласт начинает разрушаться. Поэтому при работе с материалом необходимо соблюдать определенные правила. Нельзя использовать бензин, ацетон и уайт-спирит. Пенопластовая плита начнет крошиться и разрушаться изнутри при температуре воздуха свыше +500 градусов. Из-за этого в местах, где используется утеплитель, обязательно должен соблюдаться температурный режим.

Области применения

Кроме строительства, пенопласт нашел применение и в других областях:

  • Дизайнеры часто используют его при оформлении интерьера, воплощая свои самые смелые фантазии.
  • Для упаковки медицинских изделий.
  • Во время ремонтных работ холодильных и климатических устройств.
  • Спасательные жилеты и круги, буйки и поплавки в своем составе содержат пенопласт.
  • Для изготовления трехмерных букв в рекламе.

Устройства для резки

Разрезание материала на мелкие детали выглядит очень просто. Но на самом деле, делая эту работу, нужно придерживаться некоторых нюансов и знать определенные хитрости. Соблюдение всех правил поможет быстро и качественно обработать материал.

Какое приспособление разрезает пенопласт лучше других? Есть несколько инструментов, с помощью которых можно формировать детали:

  • Ножовка по дереву. Длинный прямой разрез легко сделать ножовкой по дереву. Насколько точным и равномерным получится разрез, зависит от размера зубцов: чем тоньше зубья, тем качественнее разрез. Работать с инструментом легко и быстро, без травматизма. Подходит для резки материала толщиной свыше 80 см.
  • Струна. Инструмент обеспечивает быструю и точную резку материала. Его часто используют домашние мастера.
  • Паяльник. Этот инструмент используют, когда необходимо сделать высокоточную нарезку. Паяльник оборудован ножевой насадкой, которая нагревается при включении. Деталь закрепляют и медленно разрезают плавными движениями. Работу проводят с особой осторожностью, так как пенопласт плавится и капает под воздействием горячего ножа.
  • Нож с насадкой. Детали небольших размеров можно разрезать острым ножом. Но его конец оборудуют резиновой насадкой. Детали из пенопласта надежно фиксируют в тиски, а затем разрезают. Иногда во время резки нож соскальзывает. Чтобы избежать травмы, движения ножа делают «от себя».
  • Канцелярский ножик. Плавное разрезание пенопласта можно сделать, если нагреть канцелярский ножик. Недостаток инструмента в том, что он быстро затупляется. Его используют для резки тонкого материала.

Самодельный станок для резки пенопласта

Инструмент для резки пенопласта можно изготовить своими руками в домашних условиях. Модель выбирают в зависимости от конструктивных особенностей.

Изготовление терморезака

Из лобзика и паяльника можно изготовить термонож для пенопласта:

  1. Главная деталь в этом устройстве — втулка. Ее изготовляют из пластины, которую предварительно оттачивают, выгибают, а затем проделывают отверстие. Отверстие необходимо для нити.
  2. Выходящие из отверстия провода отрезают. В местах разрыва отверстия припаивают. Получается выжигатель.
  3. В готовую пластину монтируется лобзик. Его разрезают на две части и закрепляют болтами сверху пластины. Нижнюю часть пластины устанавливают на основание, закрепляя саморезами.
  4. Втулку устанавливают в лапку.
  5. В основании просверливают отверстие с резьбой диаметром 5 мм.
  6. Чтобы нихромовый провод выпрямился, включают выжигатель и его проводами дотрагиваются до проволоки. Выжигатель начнет гудеть при слабом нагреве проволоки. Значит, она имеет слабое сопротивление, и проволоку заменяют на более тонкий вариант.

После изготовления проводят пробное разрезание.

Резак из нихрома

Отличительная черта этого устройства — способность разрезать материал двумя способами: вдоль и поперек. Он состоит из нити или проволоки. Эта часть инструмента является основной, и ее нельзя ничем заменить. Для изготовления проволоки и нити используют сплав из никеля и хрома. Чтобы разрезать лист определенной высоты, нить устанавливают в горизонтальное положение. Устройство с нихромовой проволокой разрезает толстый лист пенопласта на более тонкие части.

Для изготовления самодельного инструмента понадобятся саморезы и пружины, деревянный брусок и основание, лабораторный трансформатор, шуруповёрт, дрель и плоскогубцы. Чтобы резак получился универсальным, толщина нихромовой нитки должна быть около 50 см.

Пошаговая инструкция:

  • В деревянный брусок вкручивают два самореза. Они располагаются на меньшем расстоянии друг от друга, чем длина нитки.
  • Сверху саморезов натягивают проволоку.
  • С двух сторон нитей цепляют крокодильчики блока питания. Блок питания должен быть на 1 ампер. Крокодильчики меняют местами, если устройство не заработало.
  • Нагревание нити происходит, если зацеп передвинуть ближе к центральной точке.
  • Из алюминиевой арматуры длиною около 50 см изготавливают основание для резака. На концах нагретой арматуры вставляют ПВХ палочки (изоляторы). Крепят их на разрезанной пополам стеклотекстолитовой полоске.
  • Провода проводят к установленному основанию от электролобзика или плиткореза. К продетым в текстолите болтикам цепляют провода и стальные колечки из проволоки. С одной стороны нити привязывают пружину, а с другой стороны закрепляют кольцо.

С помощью такого аппарата можно изготавливать фигурные изделия по готовым шаблонам.

Перед тем как резать пенопласт с помощью нихрома, спираль устанавливают на необходимую высоту. Высоту отмеряют линейкой. Прибор подключают к зарядному устройству. Лист пенопласта плавно передвигают по столешнице тогда, когда струна станет горячей. Не стоит забывать, что при работе с устройством необходимо соблюдать технику безопасности.

obinstrumentah.info

Станки для резки пенопласта своими руками

Пенопласт используется сегодня во многих отраслях строительства и промышленности. С его помощью можно обустроить тепло- и гидроизоляцию, сформировать декоративные покрытия, багеты, а также многое другое. В качестве единственной проблемы, которая возникает при работе с данным материалом, выступает необходимость правильного раскроя. Станки для резки пенопласта можно приобрести в магазине, но гораздо дешевле будет выполнить такое оборудование самостоятельно.

Изготовление конструкции для резки листов пенопласта

Для того чтобы получить чистый и ровный срез, нужно использовать соответствующее оборудование. В качестве выхода может послужить горячая сталь, однако использовать ее в домашних условиях весьма проблематично. Остается только одно решение, которое выражено в самостоятельном изготовлении станка.

Подготовительные работы

Для того чтобы изготовить станок для фигурной резки пенопласта, необходимо подготовить определенные материалы и инструменты. Понадобится стол, к которому предъявляются определенные требования, таким образом, каждая из его сторон не должна оказаться меньше двух метров. Мастер должен подготовить стальные пружины, которые имеют низкое сопротивление тока. В работе никак не обойтись без трансформатора, который способен преобразовывать ток с 220 на 24 вольта. Следует использовать струну с высоким сопротивлением, если в наличии имеется старый обогреватель, то этот элемент может быть позаимствован из данного оборудования. Мастеру будет необходимым и регулятор высоты струны, в роли которого возможно применить две балки. Между ними станет перемещаться режущая струна, которая имеет держатель. Трансформатор может понадобиться не в каждом случае. Это будет зависеть от того, какой материал будет лежать в основе струны.

Безопасность использования

Если станок для 3d резки пенопласта изготавливается с пользованием хромированной струны, то допустимым будет ток в 220 вольт. Но, работая с подобным разрядом, необходимо соблюдать правила безопасности. Если использовать разряд в 24 вольта, то опасность для жизни отсутствует. Он будет несущественным. Необходимо помнить о том, что станок для резки пенопласта, который использует в работе раскаленную сталь, будет функционировать, а в воздух будут выделяться токсичные пары, это указывает на необходимость использования защитной маски. Работать при этом нужно в хорошо проветриваемом помещении. Предпочтительнее производить работы по резке на улице.

Рекомендации специалиста по изготовлению станка

Изготавливая станок для резки пенопласта, вы можете не найти стола, параметры которого соответствуют вышеприведенным. В роли основания в этом случае можно использовать полотно ДСП, доску или фанеру. Технология проведения работ по сборке станка предполагает использование нихромовой проволоки, которая должна быть зафиксирована к пружинам, последние из них необходимо надеть на винты, а последний из них вкрутить в специальные стойки. Стальные стойки предварительно нужно запрессовать в крышку стола. Высота стойки и толщина основания будут зависеть от предпочтений и нужд владельца. Если толщина полотна будет равна 1, 8 см, а высота стойки составит 2, 8 см, то в полностью вкрученном состоянии винт не будет способен пройти полотно насквозь. Тогда как если его полностью выкрутить, то он сможет нарезать полотно, толщина которого равна 5 см.

Изменение параметров станка

Изготавливая станки для резки пенопласта, необходимо учесть тот момент, что в будущем возникнет необходимость производить нарезку более толстых полотен материалов, при этом короткие винты можно будет выкрутить и установить на их место более длинные. Для того чтобы произвести запрессовку, в основании нужно сделать отверстие. Его диаметр должен оказаться меньше данного показателя, свойственного стойке, разница должна составить 0,5 миллиметра. Изготавливая станки для резки пенопласта, стойки нужно вбить молотком в отверстия, но для облегчения процедуры необходимо обработать острые кромки торцов с помощью наждачной бумаги. Перед тем как приступать к вкручиванию винта в стойку, нужно выпилить под его шляпкой канавку. Для того чтобы это осуществить, необходимо зажать его конец шуруповертом, тогда как под головку следует проложить тонкий напильник, а после задействовать вращение. Канавка необходима для того, чтобы укрепить в одном положении проволоку, которая может перемещаться при корректировке. Для того чтобы проволока не провисала, удлинившись после нагревания, ее нужно зафиксировать к пружинам, а уже после к винтам. Выполняя станки для резки пенопласта, нужно подготовить все крепежные элементы, а после укрепить нихромовую проволоку. Для того чтобы обеспечить надежный контакт между ней и токопроводящим проводом, нужно применить технологию, которая называется "раскрутка с обжатием". Медный провод должен иметь сечение не меньше 1,45 кв.мм.

Заключительные работы

На следующем этапе нужно снять изоляцию с окончания проводов на 2 сантиметра. Медные проводники должны быть накручены на проволоку в тех зонах, где она зафиксирована к пружине. Конец проволоки следует придерживать плоскогубцами, а после обмотать вокруг проводника. Для того чтобы обеспечить возможность корректировки толщины резки полотна, необходимо сделать отвод токопроводящих проводников. Исключить провисание проводов нужно методом проделывания в основании отверстия, через которое пропускается отрезок и фиксируется с обратной стороны поверхности с помощью скоб. Если вами будет производиться резка пенопласта, станок своими руками может быть с легкостью изготовлен. Провода при проведении процесса должны быть сложены вместе в виде жгута, это исключит их спутывание. На концах проводов нужно укрепить клеммы, чтобы появилась возможность подсоединить их к источнику питания.

В заключение

Если вы самостоятельно решили изготовить ЧПУ станок для резки пенопласта, то его вам будет вполне достаточно для использования в домашних условиях, если только вы не собираетесь наладить производственную линию. Скорость движения полотна при резке не должна быть излишне высокой. Если мотор работает очень быстро, тогда это станет способствовать крошению материала. Допустить этого никак нельзя, так как в данном случае не будет целесообразно изготавливать и использовать станок автоматического типа. Ведь для проведения работ все же придется потратить определенное количество сил и времени. Это необходимо учесть при выборе составляющих будущей конструкции.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
