Самодельный станок для ручного фрезера своими руками: чертежи

Содержание статьи:

Фрезерные станки предназначены для обработки поверхности исходных материалов. С помощью режущих инструментов происходит формирование канавок, углублений. Такие процессы необходимы для изменения структуры деревянных и стальных изделий. В домашних условиях применяются ручные фрезы, для которых следует изготовить отдельный станок.

Назначение фрезерного станка

Ручной фрезерный станок

Основная область применения этого типа оборудования заключается в рельефной, плоской или профильной обработке исходного материала. В качестве последнего можно использовать стальные, деревянные или пластмассовые заготовки.

Область применения самодельных фрезерных станков довольно широка. С их помощью можно изготавливать элементы мебели, декора или другие изделия в домашних условиях. Преимуществом подобного оборудования являются небольшие размеры и возможность сделать его самостоятельно.

В зависимости от конфигурации самодельные станки могут быть следующих видов:

  • горизонтальный. Предназначен для обработки заготовки в одной плоскости. Является оптимальным вариантом для самостоятельного изготовления;
  • универсальный. Отличается от вышеописанного возможностью изменения положения фрезы относительно детали;
  • широкоуниверсальный. В конструкции имеется дополнительная шпиндельная головка, расположенная на гибком хоботе. Благодаря ей возможна обработка заготовок под различными углами.

При выборе схемы изготовления необходимо учитывать характеристики исходных материалов. Для обработки стальных поверхностей потребуется мощное оборудование с высокой частотой вращения фрезы. Для деревянных изделий особое значение имеет форма режущей части.

Для автоматизации работы в промышленном оборудовании предусмотрен блок автоматического управления функциями. Но сделать его в домашних условиях практически невозможно.

Конструкция фрезерного станка

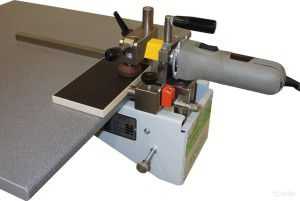

Заводская модель фрезерного станка

При самостоятельном изготовлении ручного фрезерного оборудования необходимо рассмотреть особенности его конструкции. Это поможет разработать оптимальную схему, подобрать соответствующие комплектующие и расходные материалы.

Основной частью оборудования является рабочий стол. Он предназначен для фиксации перемещения деталей во время их обработки. Ему следует уделить особое внимание, так как от степени функциональности будет зависеть перечень операций и качество их выполнения.

Для обработки металлических или деревянных поверхностей используются различные типы фрез. Их конфигурация повлияет на выбор электродвигателя и монтажного узла для крепления режущих компонентов. В зависимости от формы существуют следующие виды режущих компонентов для ручного оборудования:

  • пальчиковая. Внешне схожа с обычными сверлами для дрели. Разница заключается в конфигурации режущих кромок. Самый популярный вид инструмента для работы в домашних условиях;
  • дисковая. Предназначена для рельефной и профильной обработки материалов. Используется исключительно в производственных процессах.

Дополнительно в конструкцию оборудования необходимо включить измерительный инструмент. Он предназначен для увеличения качества выполняемых работ.

Важно правильно выбрать расположение фрезы — горизонтальное или вертикальное. Для обработки деревянных изделий делают оборудование с горизонтальным направлением режущего инструмента. Для металлообработки — с вертикальным.

Составление схемы для рабочего стола станка

Конструкция фрезерного стола

Зачастую проектирование схем рабочего стола происходит в индивидуальном порядке. На его характеристики влияет тип выполняемых работ, исходный материал обработки, технические характеристики оборудования.

Прежде всего необходимо определиться с типом стола для фрезеровки. В зависимости от исходных параметров он может быть стационарным, мобильным или изготовленным в виде расширения для пильного стола. Для работы по дому чаще всего выбор останавливается на портативных моделях. Но окончательное решение по выбору конструкции необходимо принимать самостоятельно.

Во время разработки схемы стола для ручного фрезерного станка следует учитывать такие параметры:

  • материал изготовления крышки. Для работы по дереву можно применять листы МДФ или аналогичные материалы. Если же планируется обработка металлических изделий — лучше всего установить толстый лист нержавеющей стали;
  • наличие системы пазов. Они предназначены для установки упоров, с помощью которых происходит прижим заготовки режущей части. Конфигурация, месторасположение определяется самостоятельно;
  • блок крепления фрезера. Чаще всего останавливают выбор на горизонтальном расположении инструмента. Он монтируется на торцевую часть стола без возможности смещения относительно детали;
  • система фиксации заготовки. Для этого лучше всего использовать стандартные струбцины.

Также следует продумать блок управления работой самодельного ручного фрезерного станка. Зачастую он не имеет функции регулировки скорости оборотов двигателя. Поэтому блок управления состоит из кнопок включения и выключения.

Для лучшей устойчивости конструкции рекомендуется искусственно утяжелить ее основание или предусмотреть крепежные элементы для монтажа к полу.

Порядок изготовления фрезерного станка

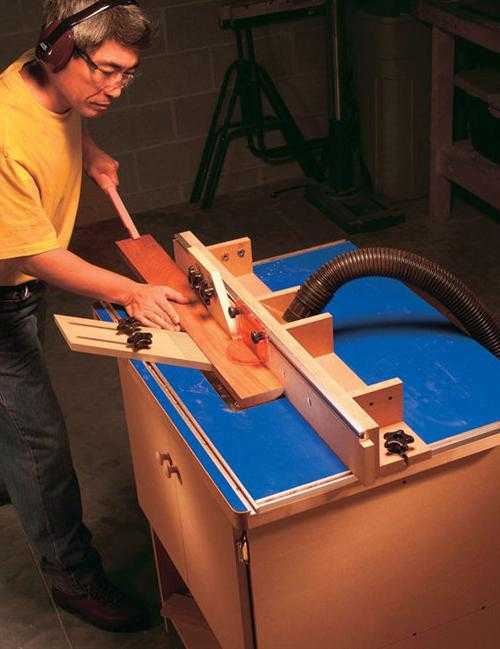

Пример эргономичного фрезерного стола

Для производства самодельного оборудования по ранее составленной схеме понадобится сначала закупить расходные материалы. В большинстве случаев это листы ДСП, деревянные доски и брусья. Если нет каркаса для установки столешницы — его можно изготовить своими руками.

Рекомендуется, чтобы в конструкции стола было несколько отделений для хранения комплектующих и расходных материалов. Это позволит не только оптимизировать процесс работы, но и увеличить общую массу оборудования, что положительным образом скажется на его устойчивости. Высота каркаса зависит от эксплуатации — работы будут проводиться в сидячем или стоячем положении.

Порядок изготовления самодельного ручного станка-фрезера своими руками:

  • соединение компонентов опорного стола, формирование ровной поверхности для монтажа столешницы;
  • модернизация поверхности столешницы — изготовление пазов для монтажа упоров, обустройство мест для установки струбцин;
  • монтаж электродвигателя и блока обработки заготовок.

По окончании изготовления рекомендуется обработать деревянные части антигрибковыми составами. Поверхность столешницы красить не нужно, нанесение лака также не рекомендуется. В процессе эксплуатации эти защитные покрытия потеряют свою актуальность.

Дополнительно можно установить гибкий рукав для крепления шпиндельной головки. Это позволит выполнять художественную обработку деревянных и стальных изделий. Важно продумать механизм передачи крутящего момента режущей части инструмента.

В видеоматериале можно ознакомиться с примером самодельного дискового оборудования:

stanokgid.ru

Как сделать стол для фрезера своими руками? :: SYL.ru

Фрезер – самый часто используемый инструмент уважающего себя мастера. Благодаря ему можно изготовить известные нам вещи с невероятной легкостью. Существуют операции в столярном деле, которые без этого инструмента выполнить невозможно.

Фрезер состоит из двигателя, цанги для крепления сменных фрез, регулятора оборотов, вертикальной штанги. В модельном ряду любого производителя существуют множество моделей с различными мощностями. Ручной фрезер – довольно универсальный электрический прибор, у которого широкий потенциал и возможности. Улучшить фрезер становится возможным, установив его на горизонтальную поверхность, которая позволит обрабатывать довольно большие заготовки с применением минимальных усилий.

Назначение фрезерного стола

Установка фрезера в стол или верстак позволяет достичь хороших результатов при изготовлении многих изделий. В производстве мебели это незаменимый инвентарь. Поскольку этот процесс часто требует торцевания кромки полотен, изготовления фигурных пазов и углублений.

Такие столы можно найти в крупных магазинах, торгующих инструментами. Стоимость подобного оборудования напрямую зависит от функционала и материала, из которого они изготовлены. Но даже с самым минимальным набором функций, но с качественным покрытием, цена за такой товар достаточно велика. Для простого любителя, который занимается для своего удовольствия в гараже, цена недоступная. Выходом является самодельный стол для фрезера.

Прежде чем начать закупать материал для будущего стола, следует определиться с его функционалом. Рассмотрим основные возможности ручного фрезера и его станочного варианта.

Операции с ручным фрезером

  • Фигурная или прямолинейная обработка торцов или кромок заготовок.
  • Выемка отверстий различной формы для установки мебельной фурнитуры.
  • Удаление четверти толщины.
  • Шлифовка и резка заготовочных изделий.
  • Сверление.
  • Чистовая обработка места реза.
  • Выемка канавок шлицов, пазов.

Операции с фрезерным столом

Стол для фрезера своими руками позволяет выполнять такие операции, как:

  • параллельная чистовая резка;
  • торцевание поверхности и кромок большой длины;
  • выборка четверти;
  • финишная обработка кромок.

Из списка становится понятно, на фрезерном столе выполняются все те же операции, что и с обычным ручным фрезером, но только с большей точностью и качеством. К тому же размеры заготовок уже в разы больше.

Выбор ручного фрезера

Для крохотной мастерской покупка отдельного фрезера – непозволительная роскошь. Следовательно, фрезерный стол потребуется с быстросъемной конструкцией фрезера. Значит, он будет работать в двух вариантах, как на столе, так и в ручном режиме. Для этого понадобится качественный электроинструмент.

Существует две разновидности ручного фрезера:

  • погружной;
  • торцовочный.

Их названия говорят об их функционале. Поскольку торцовочный фрезер узкоспециализированный, его дальнейшее рассмотрения не будет интересным для читателя.

По мощности электрический инструмент классифицируется на:

  • малой мощности – от 500 до 1100 Ватт;
  • средней мощности – от 1200 до 1800 Ватт;
  • большой мощности – от 1900 до 2500 Ватт.

Профессионалы советуют для обработки небольших заготовок использовать фрезеры малой мощности, это позволяет добиться максимального удобства в работе. Делать проходы при этом придется в несколько подходов, снимая небольшую толщину, слой за слоем. Однако такие фрезеры не поддаются установке на специальный стол. Для этих целей подойдут фрезеры мощностью порядка 2000 Ватт.

Также при выборе следует обратить внимание на следующие возможности инструмента:

  • максимальную глубину опускания стойки;
  • плавный пуск;
  • наличие регулировки оборотов вращения шпинделя;
  • динамический тормоз;
  • поддержание количества оборотов под нагрузкой.
  • систему удаления стружки.

Все эти параметры определяют качество ручного фрезера, которые будут полезны как в ручном режиме, так и в режиме станка.

Устройство фрезерного стола

Как правило, стол для фрезера своими руками изготавливается из ручного инструмента, у которого либо истощился ресурс его платформы, либо был приобретен самый дешевый именно для этой цели. Станина ручного фрезера имеет ограниченный ресурс, после которого в его параллельных вертикальных штангах появляется паразитный люфт, который выводит инструмент из строя. По причине того, что в столе мотор с цангой жестко зафиксирован в каретке, возможно использование бывшего в употреблении электрического инструмента.

Любой фрезерный стол состоит из следующих элементов:

  • непосредственно самого фрезера;
  • столешницы;
  • параллельного упора;
  • системы удаления стружки;
  • ящиков для хранения запасных частей и различных фрез;
  • горизонтального прижима.

В зависимости от функциональных задач фрезерного стола, его возможно изготовить в таких вариантах:

  • приставная столешница с фрезером;
  • стационарная столешница;
  • стационарная столешница с параллельным упором;
  • стационарная столешница с параллельным упором, с лифтом вертикального фрезера, поперечная подача фрезы.

Материалы

Как сделать стол для фрезера? Что должен иметь в своем арсенале человек, решившийся на это дело? Для начала нам понадобится чертеж стола для ручного фрезера. Найти его несложно. Поэтому сделать стол для ручного фрезера вполне реально. Также имеется множество подробных мастер-классов и видео местных умельцев, которые хвастаются своими творениями. Встречаются модели, которые настолько многофункциональны, что совмещают в себе, помимо фрезерного, еще и сверлильный, шлифовальный и отрезной столы.

Материал для изготовления подходит практически любой. В основном используют листы ДСП, ламинированной фанеры или обычную фанеру толщиной не менее 8 миллиметров. Также понадобятся саморезы по дереву с потайной головкой, алюминиевые уголки (мебельные), клей ПВА.

Сборка

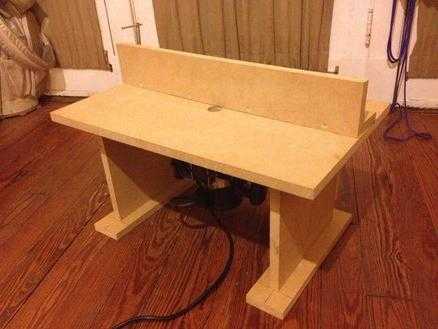

Рассмотрим, как собирается самый простой стол для фрезера своими руками. Изготовим его из ламинированной фанеры. Размер столешницы примем 400 миллиметров в ширину и 400 миллиметров в длину. Для столешницы прекрасно подойдет ламинированная доска. У нее есть ряд преимуществ по сравнению с фанерой:

  • износостойкая поверхность;
  • низкая стоимость;
  • быстрая замена.

Однако стол для ручного фрезера мы решили изготовить из ламинированной фанеры. Аккуратно ее обрезаем по намеченным размерам. Ножки будут изготовлены из того же материала. Отступает от краев по 20-30 сантиметров и скрепляем ножки со столешницей, места стыка предварительно промазываем клеем и делаем два-три отверстия для затягивания саморезов.

В столешнице проделываем следующие технологические отверстия:

  • большое круглое для выхода цанги с фрезой;
  • параллельный паз для крепления направляющей;
  • можно сделать небольшой паз для крепления линейки.

Параллельный упор можно изготовить из тех же материалов, что и столешницу. Упор состоит из двух частей, граница раздела проходит ровно по центру установленной фрезы. Двигаться они должны независимо друг от друга. Для увеличения возможностей фрезерования, желательно, чтобы параллельный упор имел две степени свободы. То есть мог наклоняться относительно столешницы, и поворачиваться параллельно ей. Это позволит делать изделия сложно формы.

Помимо прочего, с обратной стороны параллельного упора делается выемка с чехлом квадратной формы, в один конец вставляется патрубок пылесоса. Как правило, систему удаления стружки делают с двух сторон, одну сверху за упором, вторую непосредственно возле цанги фрезера.

Это самый простой стол для фрезера своими руками. В дальнейшем можно доработать и установить лифт для удобного регулирования вылета по высоте и горизонтали фрезы.

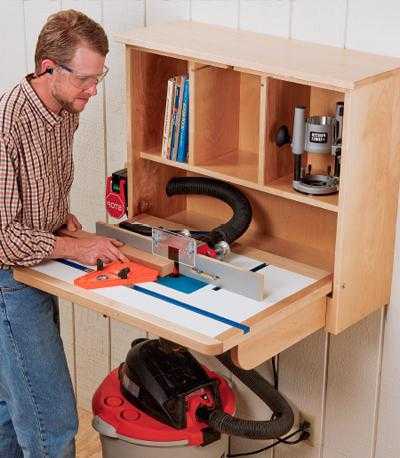

Дополнительные приспособления

Так как ручной фрезер, установленный в столе, является электрическим инструментом, то для безопасности можно вмонтировать в стол внешний выключатель. Это позволит удобно и безопасно включать и выключать аппарат, когда это будет необходимо. Здесь же можно установить дополнительные розетки для подключения переносной лампы или ручной дрели.

При достаточном свободном месте изготавливают фрезерные столы размерами 1500 на 1500 миллиметров и высотой полтора метра. Получаются полноценные верстаки. При этом в них делаются выдвижные полки, в которых удобно хранить различные фрезы и ключ для смены шпинделя. Большой стол позволяет обрабатывать большие листы фанеры или другого материала, так часто используемого при изготовлении мебели или дверей. Такой стол повышает точность обрабатываемых деталей и уменьшает процент брака при изготовлении.

Безопасность

Стоит помнить, что столы для фрезеров по дереву являются источниками повышенной опасности. Частота вращения фрезы доходит до 25000 оборотов в минуту. Любое неловкое движение приведет к непоправимым последствиям. Руки следует держать на максимально безопасном расстоянии от крутящейся головки, фрезу менять на остановленном и обесточенном аппарате.

При работе нужно надевать специальные очки, которые предохранят глаза от попадания мелкой стружки. Уровень шума при работе достаточно высокий, следует позаботиться о соответствующих мерах предосторожности. Не подпускайте к фрезеру детей.

www.syl.ru

Изготовление пантографа для фрезера своими руками, с чертежами

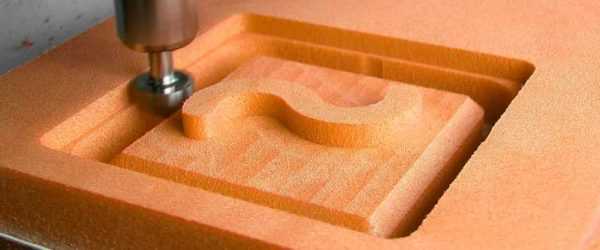

Фрезерование – это вид механической обработки материалов при помощи специального режущего инструмента – фрезы. Метод позволяет получить высокий квалитет точности и степень шероховатости обрабатываемой поверхности. К тому же его отличает значительная производительность.

Обработка поверхностей осуществляется методом встречного фрезерования, когда вращение режущего инструмента противоположно направлению подачи, и попутным фрезерованием – способом, при котором направление вращения фрезы и подачи идентичные. Используя фрезы с режущими кромками из современных сверхтвердых материалов, можно заменить операцию шлифования.

Фрезерное оборудование разделяется на универсальное и специализированное. В первом случае это станки общего назначения для выполнения продольного и непрерывного фрезерования, с инструментом, установленным на консоли и нет. Во втором – механизм для нарезания резьбы, шлицов, изготовления шестерен и шпоночных пазов и фрезерования по копиру.

В производстве зачастую возникает потребность в изготовлении нескольких штук, партии, а то и серии идентичных деталей. Для этого используют фрезерное оборудование, оснащенное пантографом.

В домашнем хозяйстве функции фрезерного станка, как правило, выполняет ручной фрезер. Для выполнения максимального перечня работ фрезер оснащается целым комплектом приспособлений. Основная оснастка поставляется вместе с оборудованием, дополнительная приобретается или изготавливается самостоятельно. Это самые различные упоры, прижимы, шаблоны. Но можно пойти еще дальше и изготовить копир для фрезерования объемных деталей.

Фрезерно-копировальное оборудование: принцип работы

Принцип работы такого устройства заключается в четкой передаче движений копировальной головки через профиль-держатель режущему инструменту.

Приобрести копировальный фрезерный станок довольно трудно, поэтому народные умельцы изготавливают его своими руками из подручных материалов. Все происходит методом проб и ошибок. Поэтому мастера советуют сначала собрать дупликарвер, а уж потом внедрять его в серийное производство. Как правило, этому этапу предшествует не одна серьезная подгонка и переделка.

Фрезерно-копировальное оборудование: сферы применения

На фрезерных копировальных станках можно обрабатывать не только плоские, но и объемные детали. С их помощью, наравне с простыми фрезерными операциями, можно выполнять гравировку, повторять рисунки, узоры и надписи. Конструкция станка довольно проста, и ее под силу изготовить любому мастеру.

Копировально-фрезерные станки позволяют обрабатывать не только деревянные детали, но и чугунные, стальные и пластмассовые заготовки, а также изделия из цветных металлов. Это обеспечивается качественным инструментом из быстрорежущей стали и твердых сплавов. Копировальный станок позволяет фрезеровать не только прямые, но и криволинейные поверхности. При этом детали получаются совершенно идентичные.

Фрезерно-копировальное оборудование: конструкция

Типовая конструкция копировально-фрезерного станка совершенно простая. Она состоит из рабочего стола и системы направляющих с зажимами для крепления фрезера и копира.

Изготовить универсальный копировально-фрезерный станок в домашних условиях довольно сложно, да и в этом нет большой необходимости. Для домашних условий создается обычно оборудование с узконаправленной специализацией.

Изготовление копировально-фрезерного станка: материалы

Чтобы создать дупликарвер в домашних условиях своими руками, следует начертить элементарный эскиз, который и станет руководством к дальнейшим действиям. Кроме того, нужно запастись некоторыми материалами. Это:

  1. Коленный цементированный полированный вал Ø 16 мм.
  2. Линейные подшипники в количестве 2 шт.
  3. Рельсовые направляющие длиной 900 мм – 2 шт. Для удобства крепления их длина принимается кратной 150.
  4. Разрезные линейные подшипники в количестве 4 шт. Желательно применение подшипников с поджимным винтом для регулировки плотности посадки на направляющую.
  5. Профильная труба 30×60 с толщиной стенки до 3 мм.
  6. Металлическая пластина длиной 900 и шириной 100 мм.
  7. Концевые стойки в количестве 2 шт.
  8. Подвижный элемент в виде пластины – 1 шт.
  9. Коромысло для крепления копира и фрезера – 2 шт. Длина выбирается произвольно.
  10. Подвижные муфты – 2 шт.
  11. Профильная труба 40×40 с толщиной стенки до 3 мм.
  12. Корончатая муфта для поворота детали и шаблона.

Изготовление копировально-фрезерного станка: инструмент

После этого нужно подготовить инструмент, который обязательно пригодится для сборки конструкции станка. Это:

  • угловая шлифовальная машинка;
  • отрезной и зачистной диск;
  • сварочный аппарат;
  • маска для сварки;
  • лепестковый диск или щетка;
  • саморезы для крепления рельсовых направляющих и подвижных элементов;
  • электродрель;
  • шуруповерт;
  • измерительные инструменты: рулетка, штангенциркуль;
  • кернер и чертилка.

Изготовление копировально-фрезерного станка: пошаговая инструкция

После того как все готово, начинается непосредственная сборка копировально-фрезерного станка.

Шаг №1

Из профильной трубы 30×60 необходимо отрезать два куска длиной 950 мм для крепления рельсовых направляющих. Запас в 50 мм нужен для установки концевиков, дабы исключить соскакивание линейных подшипников.

Шаг №2

Профильную трубу 40×40 нужно порезать на заготовки для основания. Руководствуясь имеющимся эскизом, нужно отрезать два куска по 1350 мм и два куска по 900 мм.

Шаг №3

Из этой же трубы необходимо отрезать небольшие стойки. Их линейный размер зависит от высоты обрабатываемых впоследствии деталей.

Шаг №4

Теперь необходимо убрать с труб ржавчину. Для этого можно воспользоваться лепестковым диском или щеткой.

Важно! Перед использованием щетки обратите внимание на максимальное количество рабочих оборотов на ней и болгарке. Величина частоты вращения на щетке должна превышать число оборотов оборудования.

Шаг №5

После этого обвариваем все стыки и зачищаем швы зачистным кругом толщиной 6 мм.

Шаг №6

Затем необходимо добиться параллельности рельсовых направляющих. Для этого нужно сделать соединение стойки и основания рельсовой направляющей разъемным. Необходимо взять шайбу по внутреннему размеру стойки, приварить к ней гайку и вкрутить болт. Болт на этом этапе нужен для того, чтобы установить гайку с шайбой в полости трубы-стойки заподлицо и в строго вертикальном положении, а при ее сварке не повредить резьбу. Проделать это нужно со всеми четырьмя стойками.

Шаг №7

Стойки приварить к основанию.

Шаг №8

В основании рельсовой направляющей в месте соединения со стойками нужно просверлить отверстия: в верхней полке под головку болта, в нижней – под резьбу.

Шаг №9

Установить рельсовые направляющие на основание (трубу 30×60), предварительно просверлив отверстия, и закрепить саморезами по металлу.

Шаг №10

Произвести монтаж оснований с рельсовыми направляющими и затянуть болтами.

Шаг №11

Проверить параллельность направляющих. В случае ее отсутствия необходимо произвести регулировку путем подкладывания фольги разной толщины на стойки под направляющую.

Шаг №12

На металлической пластине нужно разметить и просверлить отверстия для крепления разрезных линейных подшипников и концевых стоек.

Шаг №13

После этого нужно изготовить подвижный элемент путем сварки к металлической пластине коромысел длиной 300 мм для щупа и фрезера, затем прикрепить к нему линейные подшипники.

Шаг №14

После этого подвижный элемент нужно надевать на полированный вал, по краям которого установить концевые стойки.

Шаг №15

Всю конструкцию необходимо установить на металлическую пластину шириной 100 мм и закрепить концевые стойки саморезами.

Шаг №16

Затем на металлическую пластину с нижней стороны необходимо установить разрезные линейные подшипники.

Шаг №17

После этого навесная конструкция надевается на рельсовые направляющие разрезными подшипниками и устанавливаются концевики.

Шаг №18

На окончание коромысел устанавливаются подвижные муфты и крепятся щуп и фрезер.

Шаг №19

Для того чтобы заготовка и деталь синхронно вращались, необходимо связать их муфтами. Для управления подойдет звездочка и коронка. Копировально-фрезерный станок готов. В конструкции достигнуто 5 степеней свободы. Перемещение по оси X обеспечивается движением конструкции по рельсовым направляющим, перемещение по оси Y – движением подвижного элемента по полированному валу, перемещение по оси Z – движением коромысел.

Дополнительно за счет подвижных муфт щуп и фрезер могут перемещаться влево и вправо по оси коромысла, и есть возможность синхронного движения шаблона и заготовки. Это дает возможность обрабатывать детали практически любой формы.

Копировально-фрезерные станки по металлу в массовом и серийном производстве

Копировально-фрезерные станки по металлу применяются в массовых производствах. С их помощью изготавливаются гребневые винты для кораблей, турбины двигателей с реактивной тягой, рабочие колеса насосов, штампы для кузнечно-прессового производства, заготовки для механического и литейного производства. В быту копировальное оборудование по металлу практически не используется.

Пантограф для фрезера: конструктивные особенности

Для масштабирования копировальных процессов существует специальное приспособление, называемое пантографом. Он облегчает процессы изготовления деталей с криволинейными поверхностями, позволяет выполнять орнаменты и узоры любой сложности в уменьшенном виде. Стоимость такого приспособления достаточно велика. Но сделать пантограф в домашних условиях своими руками вполне реально.

Пантограф для фрезера: принцип работы

Принципиальная схема пантографа выглядит довольно просто. Она представляет собой квадрат, разделенный пополам. Все соединения на шарнирах, поэтому все стороны подвижны, и квадрат при воздействии легко превращается в ромб. Нулевая точка, расположенная в одном из углов квадрата, закрепляется жестко. Относительно ее конструкция может видоизменяться, превращаясь в ромб. В середине квадрата устанавливается режущий инструмент. В противоположном углу квадрата по диагонали закрепляют копир. Расстояние от нулевой точки до фрезы составляет некую величину А, а до копира 2А. Это дает масштаб 2:1. Линейный размер длинных и коротких сторон пантографа тоже должен отличаться друг от друга в 2 раза.

Пантограф для фрезера: материалы

Для того чтобы изготовить пантограф своими руками, потребуются следующие материалы:

  1. Квадратный металлический профиль 12×12
  2. Подшипник 180201.
  3. Втулки под наружную обойму подшипника.
  4. Пальцы по внутреннему размеру подшипника и резьбой М12.
  5. Гайка М12.
  6. Болты М6×45
  7. Гайки М6.
  8. Втулка под закрепление копира.
  9. Профильная труба 40×40
  10. Петля металлопластикового окна.
  11. Краска.
  12. Малярный скотч.
  13. Металлическая пластина.
  14. Винт для фиксации копира.

Пантограф для фрезера: инструмент

Кроме перечисленных материалов, необходим инструмент:

  • Ручной фрезер.
  • Угловая шлифовальная машинка.
  • Сварочный аппарат.
  • Гаечные ключи.
  • Мерительный инструмент.

Пантограф для фрезера: поэтапная инструкция изготовления своими руками

Приступаем к непосредственному изготовлению пантографа.

Этап №1. Резка заготовок

Необходимо разметить и отрезать квадратный профиль по рассчитанным размерам. Для удобства можно воспользоваться малярным скотчем и металлической пластиной. Скотч даст возможность четкой разметки, а пластина поможет сделать ровный и качественный рез. Заготовки для площадки под фрезер нужно отрезать под прямым углом, а на отрезках профиля для шатунов делать скос для максимального прилегания втулки подшипника.

Этап №2. Сверление технологических отверстий

На всех заготовках необходимо снять фаски и просверлить отверстия Ø 6,2 мм для дальнейшего соединения их в конструкцию.

Этап №3. Сварка площадки под фрезер

После этого нужно сварить площадку под фрезер.

Этап №4. Изготовление шатунов

На доске необходимо сделать подобие кондуктора и жестко закрепить все свариваемые детали. Для этого в доске сверлится отверстие, а подшипник во втулке зажимается болтом, квадратные профили шатунов крепятся струбцинами. Предварительно между ними необходимо вставить две шайбы и скрепить болтами. После этого все стыки конструкции обвариваются и зачищаются. Затем нужно разрезать подшипниковую втулку между квадратными профилями на каждом шатуне. Болты М6, шайбы и подшипники необходимо снять. На рамку необходимо приварить крепление для фрезера, а на короткий шатун в точке, противоположной нулевой – удлинитель для масштабирования. Шатуны можно окрасить для придания эстетичного вида.

Этап №5. Изготовление узла для крепления копира

Теперь необходимо выточить две втулки с внутренним диаметром, аналогичным размеру копира. С боковой стороны просверлить отверстие и нарезать резьбу для установки винта, фиксирующего копир. После этого нужно отрезать два кусочка квадрата 12×12 длиной 20–30 мм и приварить их на боковой стороне между втулками. Размер между квадратами должен составлять 12 мм.

Этап №6. Изготовление механизма подъема подшипника

Необходимо изготовить узел подъема подшипника. Для этого палец нулевой точки нужно приварить на кусок профиля 12×12 и закрепить к профильной трубе 40×40 при помощи петли с металлопластикового окна. Профильная труба будет служить местом крепления пантографа к столу струбциной.

Этап №7. Сборка пантографа

Подшипники нужно установить во втулки и надежно закрепить, стянув квадратные профили шатунов болтами М6. При помощи пальцев необходимо собрать шатуны в единую конструкцию. Закрепить пантограф на столе струбциной и установить фрезер. Устройство готово к работе.

Режущий инструмент для фрезерных работ: копировальные фрезы

Копировальные фрезы – инструмент, на котором, кроме режущей части, присутствует подшипник. Его размер равен диаметру режущей части фрезы. Подшипник может располагаться как в верхней, так и нижней части фрезы. Инструмент так и классифицируется. Стоит учесть, что маркировка означает положение подшипника при обычном размещении фрезы – хвостовиком вверх.

Служат они для выполнения копировальных работ по шаблону. При использовании фрезы с верхним подшипником шаблон располагается сверху детали, если с нижним положением подшипника, то снизу.

Работа ручным фрезером предполагает применение любых фрез. Это безопасно. Единственное, что при использовании режущего инструмента с верхним подшипником следует обращать внимание на вылет фрезы, чтобы не повредить верстак.

Фрезерование на деревообрабатывающем станке предусматривает использование фрез только с нижним положением подшипника. Это связано с тем, что у фрезы с верхним положением подшипника открытая вращающаяся режущая часть оказывается в зоне заготовки. Неосторожное движение может привести к серьезной травме. Такие фрезы применяются на станках только в особых случаях с максимальным соблюдением правил ТБ.

Копировально-фрезерные станки – это уникальное оборудование, с помощью которого выполняются сложнейшие работы по изготовлению идентичных деталей. Но для работы в домашних условиях можно изготовить несложные аналоги такого оборудования и приспособлений, которые помогут в быту или небольшом бизнесе.

pro-instrument.com

Добавить комментарий

Ваш адрес email не будет опубликован.
