Шлифовальный станок по дереву своими руками

Для того, чтобы сделать деревянную поверхность гладкой и идеально ровной, ее подвергают шлифовке. Если площадь шлифования небольшая, то для выполнения работ, достаточно использовать наждачную бумагу. Однако, для больших по объему изделий, целесообразно воспользоваться шлифовальным станком. Так как стоимость данного инструмента довольно высокая, гораздо дешевле изготовить его самостоятельно. О том, как соорудить шлифовальный станок по дереву, рассмотрим далее.

Оглавление:

  1. Шлифовальный станок по дереву: сфера использования и устройство
  2. Шлифовальный станок по дереву схема и разновидности
  3. Как сделать шлифовальный станок по дереву своими руками

Шлифовальный станок по дереву: сфера использования и устройство

Шлифовальный станок по дереву имеет форму станка, на котором располагается шлифовальный круг, лента и рабочая поверхность, на которой выполняются работы. Кроме того, на нем имеется упорный механизм, на котором фиксируется деталь в горизонтальном положении.

Для того, чтобы оборудование выполняло работу в автоматизированном режиме, на нем устанавливается электрический тип двигателя, довольно высокой мощности. Кроме того, на шлифовальном станке имеется специальный механизм, благодаря которому устройство способно работать длительное время.

На внутренней части инструмента находится специальная деталь в виде штуцера, размером в 10 см. С его помощью обеспечивается извлечение продуктов шлифовки. Корпусная часть, чаще всего выполняется из чугуна. Она наклоняется в соотношении с типом детали, установленной на ней. Поэтому, сфера использования данный станков довольно широкая. Стандартная рабочая поверхность шлифовального станка имеет размеры 19 на 30 см. При этом, угол ее наклона составляет от сорока пяти до девяносто градусов.

На шлифовальном станке также имеется легкозаменяемая лента, на которой расположен регулятор, обеспечивающий регулировку работоспособности оборудования. На данной ленте имеется покрытие из гранита, делающее ее более износостойкой. Кроме того, на шлифовальном станке имеется вал, покрытый резиной. С его помощью предотвращается проскальзывание ленты в процессе работы. С помощью данного механизма удается выполнить шлифовку практически любых по размерам изделий, установленных как вертикально, так и горизонтально.

Применение шлифовального оборудования позволяет избавиться от шероховатостей и неровностей на деревянных поверхностях. В процессе работы на шлифовальном оборудовании следует использовать специальные материалы и инструмент. К шлифовальным материалам относят порошкообразные, пастообразные смеси, которые улучшают процесс шлифовки и качество полученной древесины. Среди шлифовальных инструментов отметим наличие шлифовальных кружков, брусков и сегментов.

Шлифовальный станок по дереву схема и разновидности

В соотношении с функциональной нагрузкой, выделяют следующие разновидности шлифовальных станков:

  • для выполнения круговой шлифовки;
  • для выполнения плоской шлифовки;
  • внутришлифовальное оборудование;
  • специализированное оборудование, для выполнения шлифовки.

Кроме того, выбор того или иного станка зависит от типа поверхности, на которой проводятся работы. От вида и формы деревянной заготовки: цилиндрическая, круглая, валовая, рейковая. От конструктивных особенностей шлифовального оборудования и индивидуальных элементов на деталях, поддающихся обработке.

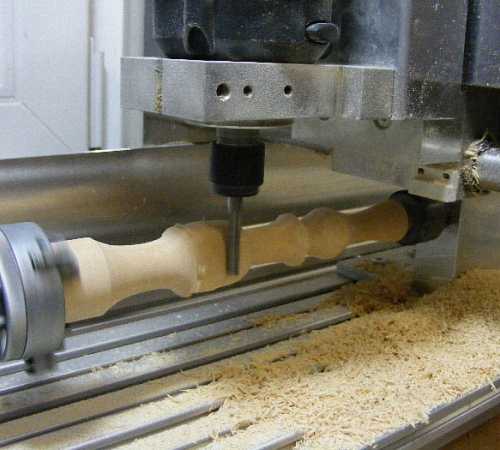

Шлифовальные станки имеют очень широкую сферу применения. С их помощью выполняется не только шлифовка деталей, но и их фрезеровка и заточка. Также, станки позволяют обработать детали, отрезать необходимые заготовки согласно заданному ранее размеру.

Среди основных вариантов шлифовальных станков отметим:

  • ленточные;
  • дисковые;
  • барабанные.

Барабанный вариант шлифовального оборудования содержит в своем составе шлифовальный круг, форма которого напоминает цилиндр или барабан. С помощью данного инструмента выполняется шлифовка и калибровка готовых досок, реек и других плоских заготовок.

Среди основных деталей данного станка отметим наличие:

  • рабочей поверхности, на которой зафиксированы все узловые детали;
  • электродвигателя, с помощью которого выполняется шлифовка и работа оборудования;
  • шлифовального барабана, который вращается, тем самым шлифуя деталь;
  • рабочего стола;
  • защитного кожуха;
  • механизма, с помощью которого удаляется пыль;
  • элементов, позволяющих изменить положение рабочей поверхности.

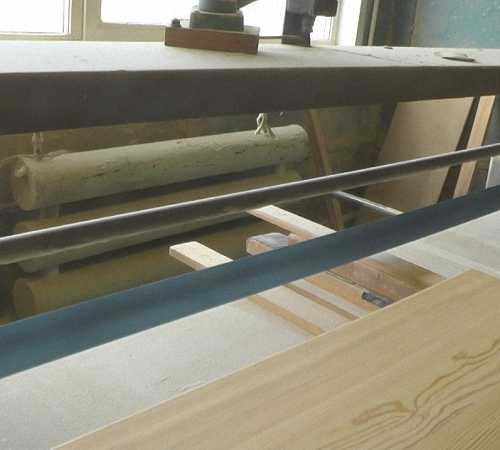

Ленточно-щлифовальный станок по дереву отличается от барабанных тем, что основная деталь, выполняющая шлифовку у него выполнена в форме ленты, соединенной в кольцевом положении, установленной между двух барабанов. При этом, на одном барабане располагается механическая трансмиссия, которая обеспечивает работоспособность устройства. Второй барабан отвечает за скорость работы устройства и за ее изменение. С его помощью удается изменять режим, в котором работает станок.

Расположение рабочего органа на таком станке бывает как горизонтальным, так и вертикальным. В некоторых случаях, он имеет угловое расположение. Установка рабочего органа выполняется на рабочую поверхность, на которой и выполняется шлифовка. Специальные приспособления фиксируют заготовку в необходимом положении, тем самым облегчая работу оператора.

Ленты, которые устанавливаются на станок, изготавливают из ткани. Существует два способа их изготовления:

  • электрический;
  • механический.

Лента, изготовлена первым способом имеет более острые грани, так как абразив, устанавливается на нее с помощью электромагнитного поля, которое корректирует место установки каждого абразивного элемента. Механический способ нанесения абразива, предполагает его простую насыпку. Учтите, что чем реже насыпка на ленте, тем лучше, так как зерна не забиваются древесной пылью. Абразивными веществами бывают материалы, изготовленные как из натуральных, так и из искусственных материалов, имеющих высокий уровень твердости. Наличие специальных вытяжных механизмов, позволяет избавиться от пыли, которая образуется в процессе шлифовки.

Плоскошлифовальные станки по дереву предназначены для выполнения шлифовки плоских поверхностей. Они состоят из абразивного круга, который приводит в действие электрический двигатель. При этом, движения механизм осуществляет как вращательные, так и поступательно вращательные. Заготовка может перемещаться как в вертикальном, так и в горизонтальном положении. Таким образом, обработка детали выполняется быстро и удобно.

Как сделать шлифовальный станок по дереву своими руками

Предлагаем ознакомиться с вариантом изготовления самодельного дискового шлифовального станка, с помощью которого возможно выполнять шлифовку деревянных деталей. В процессе работы следует обратить внимание на такие правила:

  • установка станка должна осуществляться непосредственно на рабочую поверхность, таким образом, удастся выполнить обработку разных по объему и размерам деталей;
  • с помощью диска будет осуществляться обработка различных деталей;
  • габаритность оборудования должна быть средней;
  • кроме того, следует позаботиться о шумопроизводительности, которая должна быть снижена до минимума;
  • в обязательном порядке на самодельном шлифовальном станке по дереву должна присутствовать функция наклона детали под различными углами, таким образом, работа будет производиться быстро и качественно.

Рассматривая конструкцию будущего станка, необходимо предусмотреть тот факт, что рабочая поверхность должна наклоняться таким образом, чтобы выполнять обработку как больших, так и мелких по объему деталей. Для этого, на ней должен быть расположен зажим. Если установить шлифовальный станок на поверхность вала электрического двигателя, то появятся такие недостатки в конструкции станка:

  • возможно появление конструктивного дисбаланса;
  • шлифовальная станок передает всю нагрузку на двигатель, поэтому подшипники и опорные механизмы очень быстро изнашиваются.

Лучше всего, если вал разгружается посредством гибкой муфты. Оптимальный диаметр для диска, установленного на станке составляет восемьдесят сантиметров. Среди основных узловых элементов конструкции отметим:

1. Электродвигатель и его опорные части. Для этого потребуется наличие двигателя, подающего постоянный ток на номинальном напряжении в восемнадцать ватт и с работоспособностью в двадцать тысяч оборотов в минуту. Данный двигатель довольно часто можно встретить в стандартном шуруповерте. На конечной части вала в двигателе имеется шерстная, которая хорошо удерживает гибкую муфту.

Режим работы двигателя должен быть дефорсированным, напряжение при этом составляет пять вольт. Таким образом, удается добиться максимальной производительности устройства.

2. Опорные элементы. Данные детали имеют шлифовальный диск, который фиксируется на два подшипника. Таким образом, дисковая ось удерживается в устойчивом положении. Данные подшипники отличаются доступной стоимостью и довольно популярны. Однако, среди их недостатков отметим отсутствие защиты от пыли и высокую шумопроизводительность. Для того, чтобы изготовить пылезащиту используйте крышку от стеклянной бутылки, установленной на валу.

3. Также следует выделить опорные части, на которых удерживается стол, направляющие и непосредственно рабочую поверхность.

После того, как основные узлы собраны, следует процесс их соединения в целое устройство. Они монтируются на основание, для изготовления которого используется кленовая доска. Вначале, необходимо установить двигатель и его опорные части, далее монтируется диск. Следите за правильностью соединения осей между данными элементами. С помощью резиновой муфты можно контролировать данный процесс. Далее следует снять диск и установить резиновую муфту на поверхность вала. Для этих целей рекомендуем использовать шланг, подобранный по диаметру и размеру устройства.

Для уменьшения его жесткости необходимо установив его на валу двигателя, разрезать определенные участки шланга. Далее, установите диск, а также хвостовик, муфту и подшипники. Для стягивания муфты используйте хомут, выполненный из проволоки.

Следующий этап изготовления шлифовального станка по дереву своими руками - установка опорных механизмов на столе. Их монтаж осуществляется на две точки, с помощью заднего и зажимного винтов. При ослаблении зажимного винта удается изменить положение всей конструкции. Стол должен находиться горизонтально, в процессе его монтажа старайтесь контролировать его положение задним винтом. Установите винты, предварительно просверлив под них отверстия.

При опускании зажимного винта удается изменять место расположения стола как вертикально, так и горизонтально. Таким образом, зазор между диском и обрабатываемой деталью, будет минимальным. Зажимной болт изготавливается из мебельной фурнитуры, а именно винтов размером в м6х100.

Так как головка такого болта характеризуется наличием отверстия под четырехгранный ключ, все работы по его настройке проводятся довольно быстро. Для наклеивания на поверхность диска наждачной бумаги, воспользуйтесь двухсторонним скотчем. В процессе работы, винт вынимается, а стол устанавливается в удобное положение. На столе имеется пазовое отверстие, установленное рядом с диском. Внутри него зажимаются детали в нужном для работы положении.

Направляющая изменяет направление в процессе работы в соотношении с пазом. Для изготовления зажима в пазовом соединении используются мебельные болты. С помощью их конусообразной головки удается обеспечить надежную фиксацию упора.

Нелишней станет установка на станке устройства, регулирующего обороты. Кроме того, переключатели позволяют включать и выключать механизм, а также изменяют направление движения диска.

Рекомендуем установить под рабочей поверхностью ножки, выполненные из резины. Они сделают конструкцию более устойчивой перед вибрацией, возникающей в процессе шлифовки. Для того, чтобы прикрыть двигатель используйте пластиковые или деревянные детали. Не следует забывать о механизме, который собирает пыль, для его изготовления достаточно простой пластиковой коробки. С помощью такого механизма можно с легкостью обрабатывать деревянные изделия, точить ножи и доводить токарные резцы.

На шлифовальный станок по дереву цена довольно высокая, поэтому в несколько раз дешевле, соорудить данный прибор самостоятельно. Все элементы для его создания вполне доступные и простые, главное - иметь терпение и немного времени, для их правильно комбинации. В завершение станок проверяется на работоспособность и настраивается в соотношении с индивидуальными параметрами обрабатываемой детали.

strport.ru

Шлифовальный станок по дереву своими руками

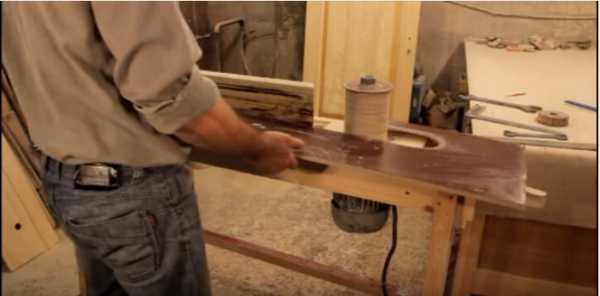

На изображении представлен внешний вид стационарного шлифовального станка. Из-за довольно внушительных габаритов, с целью оптимизации пространства, в его структуру вмонтирована полочка для вспомогательного инструмента.

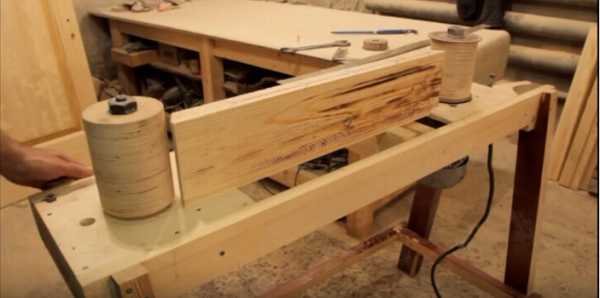

Самодельный шлифовальный станок выполнен в виде деревянной конструкции, по аналогу напоминающей верстак. Для придания большей устойчивости, ножки станка расположены под углом.


В движение агрегат, приводится при помощи электрического двигателя. В контексте характеристик мощности целесообразно будет взять движок с показателями 3 000 или 1 500 оборотов в минуту.

Удобство применения фланцевого двигателя заключается в том, что прикрепленный к нему прямоугольный фанерный лист позволяет произвести гарантированное перпендикулярное фиксирование.

На фанере крепится серьга для натяжной пружины.

Рабочую поверхность шлифовального станка составляют продольные бруски. С внутренней стороны брусков расположена рамка с поперечными ланжеронами. Она предназначена для крепления двигателя. Поэтому ширина рамы обусловлена площадью прикрепленного к редуктору листа ДСП.


В боковой части рамы просверлено отверстие для пружины. Оно позволяет сделать возможным соединение серьги с эксцентриком посредством возвратной пружины.


С боку шлифовального станка находится эксцентрик с сантехшпилькой. К ней прикрепляется один конец возвратной спирали. Механизм предназначен для выполнения операции натяжения ленты. С помощью ручки эксцентрика спираль натягивается, и проходя через так называемую “мертвую” точку делает невозможным его произвольное возвращение на исходную позицию.

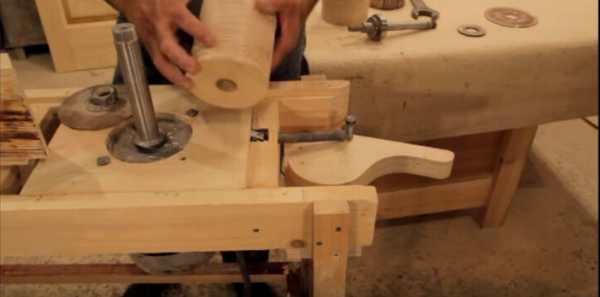

Шлифовальная лента одевается на два барабана. Первый, из них, выполнен в форме цилиндра. На его внешнюю поверхность наклеен фанерный лист. Предварительно произведенная расточка, выполнена в диаметре, который позволит одеть цилиндр на шпиндель. Основные параметры барабана: ширина окружности D – 120 мм; высота H – 150 мм.


Для того чтобы лента не сбегала произведенный в заводских условиях шлифовальный станок имеет барабаны бочкообразной формы. Здесь для достижения этой цели применен более простой способ. Границы цилиндра окаймляются надетыми на шпиндель шайбами. Их диаметр должен быть больше диаметра барабанной колодки.

С другой стороны агрегата, к продольным брускам приклеена двухслойная фанера. Толщина составляет около 40 мм. В специально проделанное отверстие вставляется ведомый вал.

Сам вал шлифовального станка, – многоступенчатый и выточен из металлической заготовки. В своей структуре он имеет фланцы, “юбочку” и подшипник.
Обратите внимание на резьбу, с одного конца вала. Она необходимо для вертикальной фиксации, осуществляемой при помощи гайки

Второй барабан шлифовального станка имеет те же размерные параметры, что и первый. С той лишь разницей, что сверху и снизу, у него имеются специально проточенные места для подшипников. Посаженная на вал цилиндрическая колодка фиксируется прижимной гайкой.

Для достижения большего эффекта на горизонтальную поверхность шлифовального станка, был прикреплен специальный упор из доски. Располагается он между двумя барабанами. Главным условием установки упора является обязательное соблюдение перпендикулярности относительно основания. Также он ни при каких обстоятельствах не должен касаться барабанов. Необходимо это для не допущения провала ленты и завальцовывания краев обрабатываемой детали.


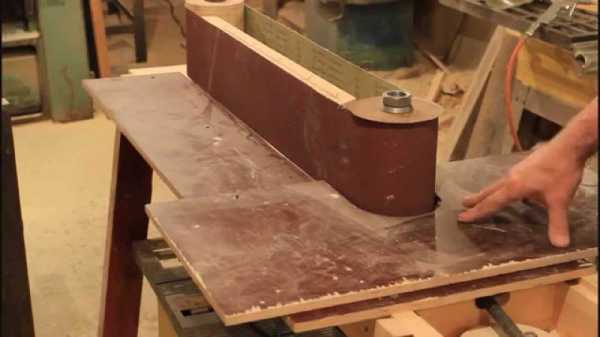

Рабочая поверхность накрывается своеобразной площадкой. Она выполнена финской фанеры и имеет специально вырезанную фигурную форму. Площадка играет роль рабочего стола, и одновременно с этим не допускает выпадение двигателя. Крепится при помощи саморезов.

Со стороны ведущей колодки монтируется расширительный столик.Очень удобен при выполнении шлифовки внутренних радиусов. Его крепеж также производится при помощи саморезов.


Шлифовальный станок специально спроектирован под наиболее доступные и популярные размеры ленты, которые в основном всегда есть в наличии. Категорически не рекомендуется самостоятельно склеивать ленточное полотно из рулонной наждачной бумаги, которая продается в магазинах. Так как она имеет совсем другое качество, быстро забивается смолой и пылью. А потому, не эффективна и по стоимости, в конечном итого окажется намного дороже.


Для полного использования всей ширины ленты применяется наклонная. Крепится к рабочему столу при помощи сантехшпильки с одной стороны, и зажимается барашком с другой.

Несколько раз, упоминаемая сантехшпилька, выполняет крепежные функции. С одной ее стороны нарезана крупная, как у самореза, резьба, а с другой метрическая.

Видео: шлифовальный станок своими руками.

metmastanki.ru

Ленточные шлифовальные станки по дереву: своими руками, Jet, ШЛПС

Существует довольно много различных способов изменения формы и размеров дерева. Этот материал имеет хорошую степень обрабатываемости, но при этом только при использовании специальных станков или инструментов можно добиться необходимого результата. Ленточный шлифовальный станок – специальное оборудование, которое позволяет проводить механическую обработку поверхности. Своими руками создать гриндер или иную самодельную конструкцию достаточно сложно. Шлифование является механической или ручной операцией, которая является абразивной обработкой. Сделать подобную конструкцию, которая способна проводить шлифования по дереву, своими руками можно, но стоит учитывать, что есть гриндер и система тарельчтатого типа.

Ленточно-шлифовальный станок ШЛПС-2750

Провести механическую обработку можно с высокой точностью, вплоть до одного микрона. Ленточный шлифовальный станок производителя Jet или Зубр типа гриндер или тарельчатой системы также используется для достижения минимального значения шероховатости. В некоторых случаях обработка проводится с добавление смазочно-охлаждающей жидкости в зону снятия слоя древесины. Чертежи, на которых указаны высокие показатели шероховатости, предусматривают использование специального оборудования.

Плоское шлифование

Для плоского шлифования часто используется ленточный шлифовальный станок производителя Jet или Зубр типа гриндер и тарельчатого вида. Может проводится шлифование следующих поверхностей:

  1. чертежи многих деталей с плоской поверхностью могут обрабатываться, используя ленточный шлифовальный станок типа гриндер. создать конструкцию можно своими руками, также есть в продаже популярные модели производителей Jet и Зубр;
  2. сопряженные поверхности также можно обработать, используя ленточно-шлифовальный станок ШЛПС. существуют и самодельные варианты исполнения, которые создаются своими руками, позволяющие проводить обработку сопряженных поверхностей.

Гриндер, созданный своими руками или от компании Jet, Зубр, не может использоваться для шлифования цилиндрических и иных поверхностей. Плоское шлифование проводится во многих отраслях промышленности.

Профессиональные модели

Если следует получить деталь с размерами высокой точности, то использовать самодельные варианты исполнения нельзя. Это связано с тем, что своими руками нельзя сделать самодельную конструкцию, с помощью которой можно будет провести обработку с высокой точностью. В рассматриваемой ситуации можно использовать оборудование компании Jet и Зубр.

К особенностям станков производителя Jet можно отнести следующее:

  1. гриндер или другой тип станка jet на всех этапах производства подвергается тщательному контролю качества. сделать это стало возможно при создании тщательных чертежей, а также при использовании современных технологий;
  2. на все оборудование компании jet предоставляется гарантия 2 года. этот момент определяет то, что производитель уверен в высоком качестве, стабильности работы своего товара. сделать своими руками качественный шлифовальный аппарат подобного уровня довольно сложно;
  3. на протяжении последних 50 лет торговая марка jet связана с изготовлением оборудования деревообрабатывающей промышленности. этот момент обуславливает то, что сделать гриндер производитель может с учетом всех ошибок;
  4. каждый год производитель пытается сделать все более совершенные модели. это связано с тем, что постоянно ведутся разработки новых технологий;
  5. станки jet имеют огромный спектр применения: индивидуальные для домашнего использования и профессиональные для применения в учебных, научных учреждениях, промышленные для эксплуатации в крупных промышленных заведениях.

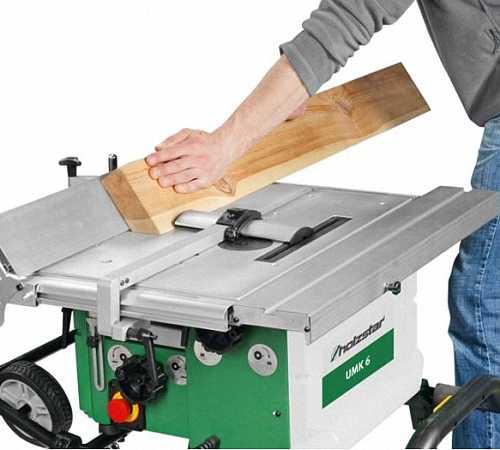

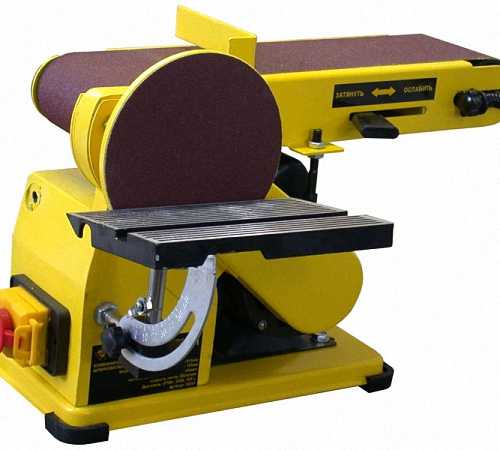

Комбинированный ленточно-шлифовальный станок Holzstar
Ленточно-шлифовальный станок Зубр ЗШС-500
Ленточно-шлифовальный станок Jet

Провести создание гриндера или иного типа шлифовального станка своими руками подобного качества практически невозможно.

Компания Зубр также проводит создание шлифовального гриндера и иного оборудования. С каждым годом появляется все большее количество станков под брендом Зубр, которые обладают исключительными эксплуатационными качествами. Компания Зубр постоянно расширяет ассортимент, тем самым предоставляет возможность подобрать наиболее подходящую модель. Кроме этого производитель Зубр постоянно вкладывает средства в научные исследования. Несмотря на это продукция компании Зубр несколько уступает по своим эксплуатационным качествам многим зарубежным производителям.

Самодельные станки

В случае, когда оборудование должно использоваться в домашних условиях, сделать его можно своими руками. Самодельный вариант исполнения будет несколько уступать промышленному, но при этом может использоваться для получения многих деталей.

Самодельный ленточно-шлифовальный станок

При необходимости проведения шлифовки множества небольших деталей, а не одной большой поверхности, следует использовать специальный шлифовальный аппарат. Самодельный ленточный станок может быть создан по различным чертежам. Наиболее распространенный вариант исполнения, созданный своими руками, имеет следующую конструкцию:

  1. станина выступает в качестве основания. чертежи имеют различные типы станины, которая предназначена для повышения жесткости конструкции и соединения нескольких элементов;
  2. шкивы предназначены для приведения в движение используемой шлифовальной ленты. самодельный вариант исполнения шкивов изготавливается из металла, а в некоторых из титана;
  3. направляющий элемент, который также довольно часто можно встретить на чертеже, используется для стабилизации ленты. при высокой скорости вращения ленты она может сильно вибрировать, что приведет к ухудшению условий обработки;
  4. лента для шлифования – абразивный материал, который проводит изменение шероховатости поверхности. на чертеже зачастую указывается ширина, длина используемой ленты, ее толщина и зернистость абразива;
  5. столешница представляет собой плоский элемент конструкции, к которому прижимается деталь во время обработки;
  6. принимающее пыль ограждение на чертеже располагается в направлении движения ленты. во время обработки есть вероятность того, что от дерева будет отлетать довольно много пыли и крупных элементов;
  7. электрический двигатель является важной частью конструкции. на чертеже указывают важные параметры электродвигателя: потребительская мощность, напряжение сети, конструктивные особенности, тип охлаждения и так далее. на чертеже, как правило, электродвигатель устанавливается вблизи от ведущего ролика, который имеет больший диаметр. при изготовлении большого ролика используется металл.

Принцип работы рассматриваемого агрегата основывается на использовании двух роликов, один из них приводится в движение при помощи установленного электродвигателя. На ролики надевается специальная лента абразивного типа. Подобная лента находится пол натяжением, направляется при помощи специального элемента. Под абразивной лентой находится стол, который становится опорой при сильном давлении. Многие элементы конструкции можно изготовить самостоятельно, другие требуют точных размеров и могут быть изготовлены только профессиональными токарями и другими мастерами. Особое внимание следует уделить выбору электродвигателя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Самодельный шлифовальный станок

Для шлифовки заготовок использую виброшлифовальную машину. Но у неё есть несколько минусов — ну очень сложно обработать торец детали, а ещё сложнее отшлифовать маленькую деталь. Для этих целей собрал шлифовальный станок из двигателя от стиральной машины.

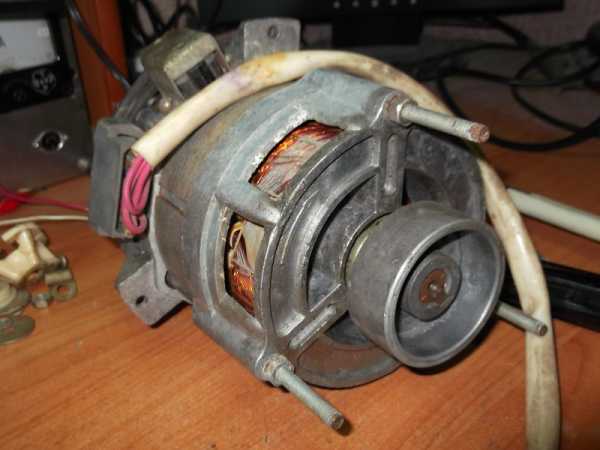

Начать изготовление станка следует с поиска электродвигателя. Я нашел двигатель от центрифуги.

Далее следует проверить его на дефекты, а после этого запустить, окончательно убедившись в работоспособности. Для запуска необходимо по маркировке определить тип двигателя и нагуглить схему подключения.

Вот типовая схема подключения однофазного электродвигателя:

Конденсатор подключен к пусковой обмотке, которая имеет большее сопротивление. У рабочей соответственно меньшее. В стиральной машине двигатель запускается под нагрузкой, в станке будет в холостую, по этому конденсатор большой ёмкости не нужен. У меня хватило 0,5 мкф.

Для удобства дальнейших манипуляций с двигателем приделал к нему складную ручку. Она так же будет служить для удобства переноски готового станка:

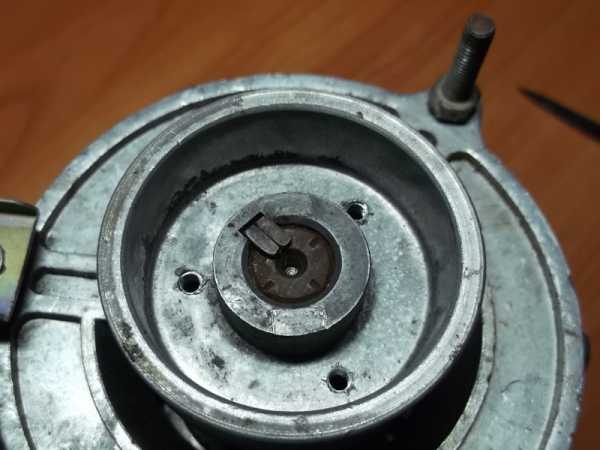

Для крепежа шлифкруга в фланце двигателя просверлил 3 отверстия и нарезал резьбу М4:

Шлифкруг вырезал из фанеры. На него будет наклеиваться наждак.

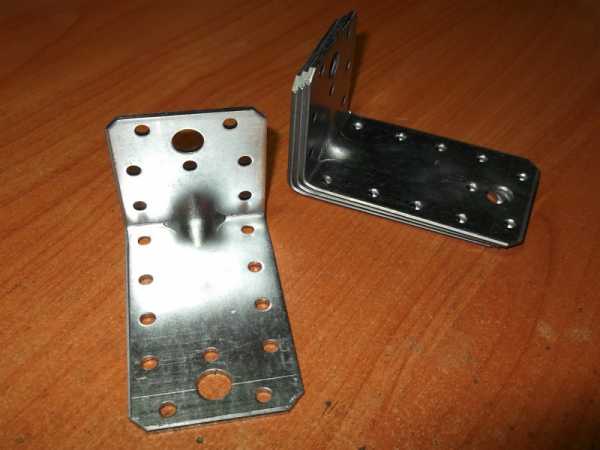

Для крепления двигателя к станине использовал стальные уголки и саморезы:

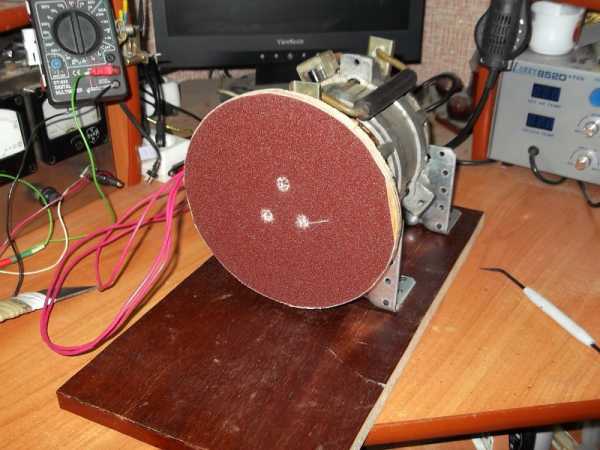

Шлифкруг поставил на место.

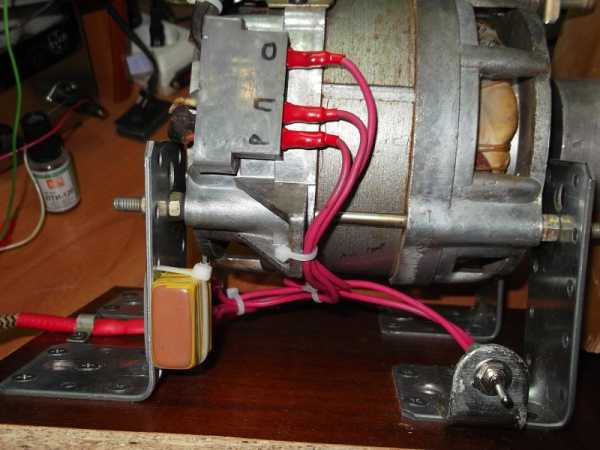

Монтаж электрической части:

Стойки столика, насквозь прикручены к станине  :

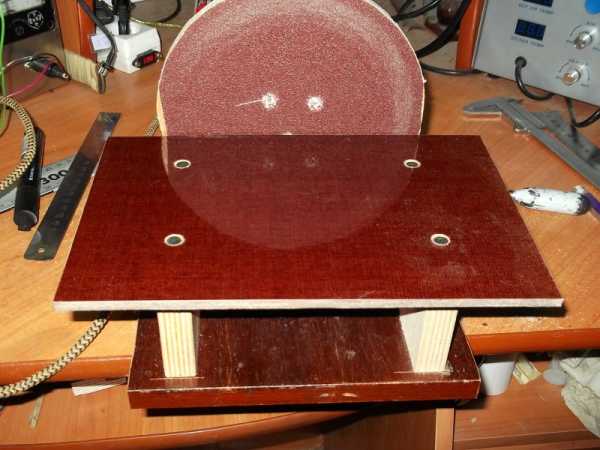

Столик:

Не забываем про ножки:

Атрибут не обязательный, но желательный.

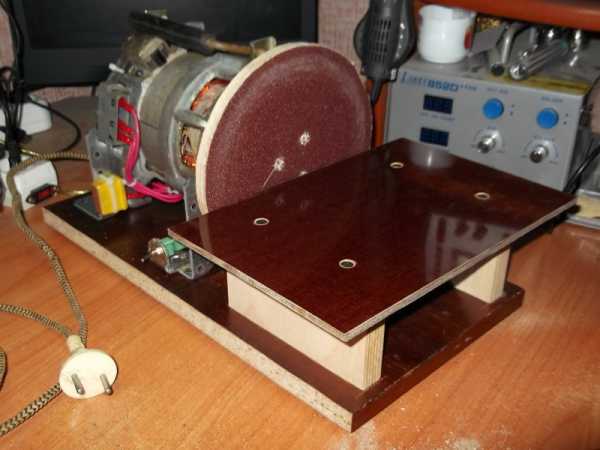

Теперь станок имеет законченный вид и готов к работе:

Испытываем:
