Комбинированный станок MSP-415 - Станкофф.RU

Назначение

Фуговально-рейсмусовый станок относится к классу комбинированных деревообрабатывающих машин. Чешский станок MSP предназначен для двух самых распространенных на деревообрабатывающих производствах задач: фугования и рейсмусования древесины и материалов со сходными свойствами. Фугование – процесс строгания плоскостей заготовок нижним ножевым валом для создания однородной базовой поверхности для дальнейшей обработки. Рейсмусование – процесс строгания плоскостей заготовок верхним ножевым валом при базировании по нижнему столу для получения однородной толщины в любой точке по длине и ширине. Помимо основных возможностей по прифуговке и рейсмусованию, чешские фуговально-ресмусовые станки MSP имеют возможность нести сверлильно-пазовальную приставку модели VDA315L. Сверление отверстий и получение пазов с цилиндрическими округлыми краями делает фуговально-рейсмусовый станок MSP многофункциональным.

Преимущества

  1. Европейский деревообрабатывающий станок серии MSP – станок среднего класса. Он может работать на небольших и средних деревообрабатывающих производствах.
  2. Описываемый комбинированный деревообрабатывающий станок является самым дешевым из всех импортных европейских аналогов такого же уровня. Немецкие, итальянские, австрийские и даже болгарские фуговально-рейсмусовые станки стоят дороже чешского MSP315/415. Дешевле может быть только китайский или тайваньский станок.
  3. В отсутствии лишних производственных площадей и индивидуальных заказов импортный деревообрабатывающий станок MSP315/MSP415 (Ройек, Чехия) экономит рабочее место и не требует дополнительных рабочих рук на раздельные операции фугования и рейсмусования – все работы выполняет один единственный оператор-станочник.
  4. Длинные литые чугунные столы рейсмуса и фуганка (базовая длина 1600 или 1800 мм соотвественно) имеют строганную поверхность. Что облегчает подачу заготовок и выполняет функцию «ребер жесткости» - обеспечивает стабильность размеров.
  5. Для доступа к рейсмусовому узлу станок серии MSP имеет удобный раздельно откидывающийся фуговальный стол. Перенастройка с фугования на рейсмусование и обратно занимает минимум времени.
  6. Фуганок и рейсмус имеют каждый свой отдельный патрубок аспирации. Это очень удобно при смене операции. Ни какие из настроек фуговальных столов или рейсмусового стола не сбиваются, дополнительных регулировок не требуется.
  7. Передний приводной верхний подающий валец рейсмуса сделан винтовым. Поэтому заготовка подается под ножи рейсмуса без толчков и рывков.
  8. Строгальный вал линейки станков MSP изготовлен под стандартные плоские ножи. У оператора или специалиста заточного участка не возникнет никаких проблем в поиске или заточке стандартных плоских ножей.
  9. На фуговально-рейсмусовый станок MSP315/MSP415 можно навесить сверлильно-пазовальную приставку VDA315L. Пазовалка превращает этот фуганок-рейсмус в деревообрабатывающий центр. По сути, столяру достаточно купить такой станок и еще один круглопильно-фрезерный станок – все задачи деревообрабатывающего производства можно выполнить.

В комплекте поставки

Станок фуговально-рейсмусовый MSP315 или MSP415 в базовой комплектации имеет все необходимое для работы. Комплект режущего инструмента уже установлен в строгальном ножевом валу, специальные ключи и оснастка упакованы в отдельной коробке (вместе с инструкцией по эксплуатации на русском языке), направляющая линейка для фуговального стола лежит сверху и все это стянуто термоусадочной пленкой. Стол рейсмуса поднимается/опускается маховиком и надежно фиксируется с точностью 0,1 мм  (одна сотка).

По запросу

  • Сверлильно-пазовальная приставка VDA315L может быть установлена на станки MSP315 и MSP415 в любое время. Она укомплектована кулачковым патроном под диаметры хвостовой части сверл и фрез от 0 до 16 мм. Приставка обязательно пригодиться при изготовлении пазов в дверях, элементов лестниц, стульев и столов, окон, корпусной мебели.
  • На столе рейсмуса MSP415 могут быть установлены 2 вида вспомогательных гладких металлических вальцов. Вальцы в самом столе с регулировкой: для облегчения подачи и строгания твердых пород дерева. Это невозможно для MSP315. Вальцы спереди или сзади стола: для удобства загрузки и выгрузки заготовок. Доступны для всех модификаций.
  • У станков серии MSP подающие ролики имеют привод от основного электродвигателя. При желании есть возможность смонтировать отдельный двигатель на подачу заготовок. Он будет двухскоростным (5/10 м/мин или 7/15 м/мин).
  • Специально для маленьких столярных мастерских станки MSP315/415 поставляются с однофазными двигателями 2,2 кВт. Очень удобно, если не доступна сеть 380 Вольт, а есть лишь 220 В.
  • Фуговально-рейсмусовый станок MSP315 и MSP415 имеет стандартный ножевой вал под плоские ножи, при желании чешские станкостроители могут устанавливать ножевой вал типа TERSA-MBM. Хотя статистика говорит, что для подобных станков среднего класса ножи ТЕРСА не популярны.

Инструмент

  • Ножи плоские
  • Ножи TERSA
  • Сверла глухие
  • Сверла сквозные
  • Фрезы пазовые
  • Фрезы концевые
  • Устройство для выставления ножей

Дополнительные изображения

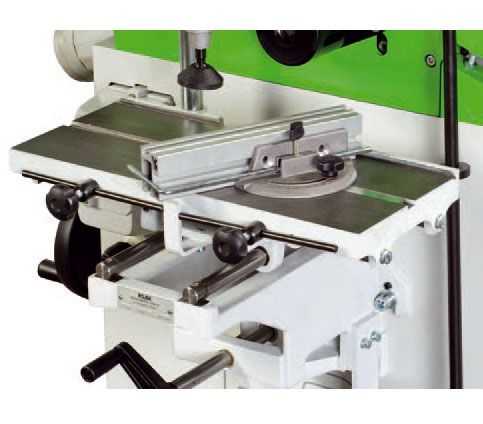

Общий вид c сверлильно-пазовальным устройством

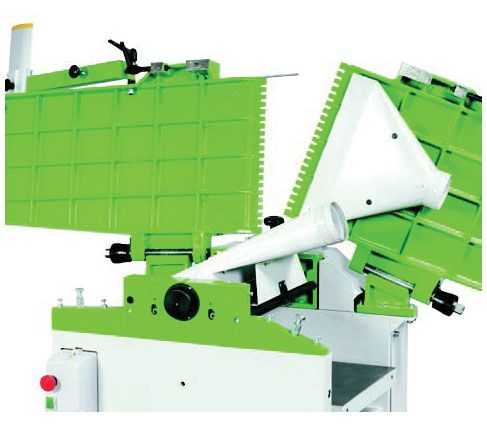

Вид при работе на рейсмусе

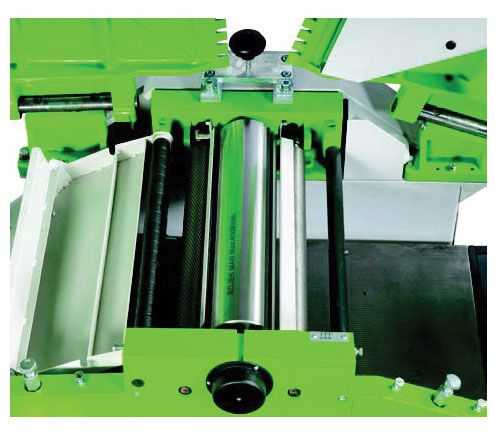

Ножевой вал

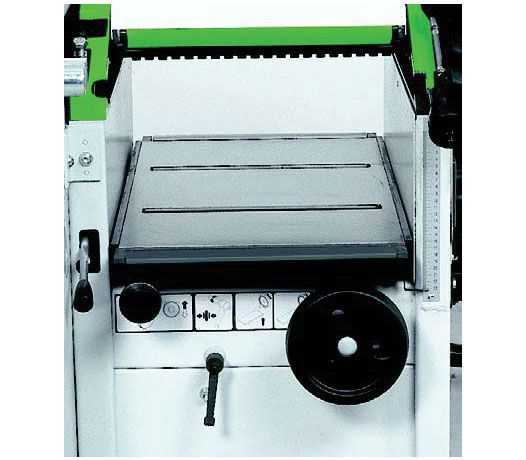

Подъём рейсмусового стола

Ролики в рейсмусовом столе


Производитель: Rojek

Родина бренда: Чехия

Технические характеристики комбинированного фуговально-рейсмусового станка MSP-415
Длина фуговального стола, мм 1800
Ширина фуговального стола, мм 420
Диаметр 3-х ножевого вала (фуганок-рейсмус), мм 95
Максимальная высота заготовки при рейсмусовании, мм
230
Максимальная ширина при рейсмусовании, мм 400
Скорость подачи, м/мин 8
Скорость вращения ножевого вала (фуганок-рейсмус), об/мин 4200
Диаметр патрубка стружкоотсоса, мм 100
Мощность электродвигателя, 3 фазы, 380 В, 50 Гц, кВт 3,7
Угол наклона направляющей линейки, град 0-45
Масса станка, кг 360

Отзывы о Комбинированном фуговально-рейсмусовом станке MSP-415

Оставить отзыв


Александр

Калуга

24 мая 2016

Комментарий

Длины столов 1700мм вполне хватает. Все нормально с подъемом. Есть лишь одна особенность ( но не недостаток!!!). Ножи там стоят интересные ( с продольной пазовой выборкой). Настраивать вылет ножей очень удобно даже без приспособ (по реечке), но и ножей таких не найти. Выход один - болгаркой сделать такие-же пазы как и в оригинальных ножах.

У опции рейсмусования скорость 8 м/мин при более низких, чем у одноклассников оборотах и меньшем, хоть и не много диаметре вала. А вот в опциях есть двухскоростной редуктор с независимым мотором подачи - это, как у более серьёзных станков и это несравнимо удобнее для реальной работы.
Достойный аппарат, неубиваемый!!! Но ему нужна хорошая вытяжка.

Полезный отзыв? Да Нет 0 Проголосовали: 0


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Станок деревообрабатывающий многофункциональный бытовой с рейсмусом

Содержание статьи:

Рейсмусовым называется станок для обработки дерева, относящийся к категории строгальных. Первоначально обработанные на фуговальном, детали передаются на рейсмусовый для финального простругивания. Станки используют в мебельном производстве, столярных мастерских для обработки брусков, щитов, досок.

Виды рейсмусовых станков

Предназначение рейсмуса — точная обработка поверхности, удаление заусенцев, сучков, доведение до гладкости поверхности дерева.

Современные универсальные конструкции позволяют добиться высокой точности обработки и выполняют сложные технологические задачи.

Рабочий орган рейсмусового станка — это режущий вал с ножами. По количеству валов выделяют следующие их разновидности:

  • односторонние: оснащены единым ножевым валом, который обрабатывает верхнюю часть болванки;
  • двусторонние: снизу имеют второй рабочий вал. Он находится первым по ходу движения, поэтому деталь сначала обрабатывается снизу;
  • четырехсторонние и трехсторонние: специализированная универсальная техника, которая используется только в промышленности, позволяет обстругать заготовку сразу с нескольких сторон.

Самая распространенная конструкция — односторонняя. Она проста, надежна и не представляет сложностей в управлении.

Станки могут быть мобильными и стационарными. Мобильные весят немного, их используют в бытовых целях. Для работы устанавливаются на стол или верстак, чтобы обстругивать большие заготовки, необходимы специальные крепежи. Стационарное деревообрабатывающее оборудование громоздко и представляет собой отдельно расположенный модуль, но оно и более многофункционально.

Устройство и технические характеристики рейсмуса

схема одностороннего рейсмусового станка: 1 — ролик, 2 — стол, 3 — заготовка, 4 — задний подающий валик, 5 — задний прижим, 6 — вал ножей, 7 — передний прижим, 8 — передний подающий валик, 9 — защитный механизм, 10 — ограничитель

Станина деревообрабатывающего рейсмуса выполняется из чугуна, установлена на четыре ножки. Рабочая поверхность перемещается вертикально, для этого на боковинах предусмотрены винты подъемника, которые приводятся в движение маховиком. В простейших бытовых модификациях стол остается неподвижным, перемещается двигатель.

Болванка во время обработки размещается в горизонтальной плоскости на рабочей поверхности. При необходимости она закрепляется вальцами. Передвигается автоматически за счет планки или боковых валиков. Валик прижимает болванку и крутится одновременно с валом, перемещая деталь. Поверхность валика прорезинена для лучшего сцепления, это особенно удобно при обработке полимерных материалов.

Есть модели с удлиненной рабочей поверхностью, на них можно обрабатывать длинные доски с большей точностью. Толщина изделия регулируется уровнем рабочей плоскости, которую можно поднимать и опускать.

Устройство двустороннего рейсмусового аппарата схоже с фуговальным. Поэтому распространены модели многофункционального деревообрабатывающего фуговально-рейсмусового аппарата. Фуговальная часть формирует ровную поверхность, далее заготовка передается на рейсмусовую часть, где придается окончательный размер.

Технические характеристики

Плюс многофункциональных деревообрабатывающих рейсмусов в значительной ширине обработки, возможности регулировки высоты и длины рабочей поверхности, автоподаче детали, возвратных роликах. Пример характеристик:

  • на станке можно обрабатывать детали толщиной до 16 см, шириной до 125 см;
  • глубина пропила за заход — до 3 мм;
  • частота кручения рабочих валов 5 000 оборотов в минуту;
  • поперечник рабочих валов 10 — 16,5 см, с возможностью установки 2 — 4 резаков;
  • мощность электромотора — не более 45 кВт, в бытовых целях достаточно 1,8 кВт, они справляются с деревом твердых пород.

Правила работы на рейсмусовом станке

компактный рейсмусовый станок

При промышленной деревообработке универсальное оборудование обслуживается парой рабочих, но если партия заготовок небольшая, достаточно одного. Рабочий вытаскивает заготовку из штабеля и кладет ее основной стороной на рабочую поверхность, подталкивает к валикам. Они захватывают конец болванки, тогда можно подкладывать вторую болванку, торцом плотно прижимая к первой.

Если станок оборудован рифленым валиком, можно одновременно установить до четырех небольших болванок. Допускается одновременная обработка заготовок с разницей толщин до 4 мм.

Подготовительные работы:

  • проконтролировать состояние рабочих лезвий: они должны быть остры, без зазубрин, искривлений, засинений и размещены параллельно рабочей поверхности и друг другу;
  • проверить, нет ли выработок на стружколомателях, при которых отходы деревообработки могут застопориться между стружколомателем и резаком;
  • установить подающие нижние вальцы на высоту 0,4 мм (при работе с мягкой древесиной) или 0,2 мм (при работе с плотной древесиной) над рабочей плоскостью;
  • проверить высоту зажимов и валиков. Они должны быть расположены так, чтобы болванка крепко придавливалась, но не стопорилась;

Во время обработки деталей валики должны захватывать болванки легко и без специальной помощи мастера. Если требуются дополнительные усилия, значит, ребристый валик засорен опилками, истерт или изношен.

Категорически запрещено:

  • обрабатывать в универсальном рейсмусе болванки длиной менее 30 см;
  • заправлять в станок сразу несколько болванок разной толщины.

Ремонт, наладку и чистку деревообрабатывающего оборудования можно осуществлять только после окончательной остановки всех механических частей.

Сразу же выключить универсальный станок когда:

  • ломается рабочий орган, резак, ограждение;
  • слышен нехарактерный звук, вибрация вала или станка;
  • засорения мешают работе;
  • электричество «пробивает на корпус», перегревается электромотор, пахнет горелой проводкой;
  • перегрелся один из подшипников.

Возможные неполадки и способы их устранения

Плохо отлаженные деревообрабатывающие станки портят заготовки во время работы и могут представлять опасность для персонала:

  • перекос поверхности рабочего стола. Верхняя и нижняя поверхности детали не будут параллельны друг другу. Необходимо по уровню отрегулировать работу болтов;
  • при небольшой глубине обработки валик с рифлением сильно давит на заготовку при его низком расположении. Во время обработки на поверхности появятся поперечные выемки;
  • валики нижней подачи находятся выше, чем предусмотрено на десятые доли миллиметра. При этом во время деревообработки деталь вибрирует или прогибается. Более глубокий слой снимается с концов изделия, поверхность получается недостаточно гладкой и равномерной;
  • слишком давит прижимная колодка сзади. Во время прохода изделия через подающие валики сила подачи снижается и заготовка стопорится. При этом резаки продолжают работать, выбирая материал в одном месте. Получается глубокая выемка по всей ширине заготовки. При любой остановке болванки на ее поверхности формируется выемка. Чаще детали стопорятся при подаче на задние ролики, если верхний ролик установлен слишком низко и сильно давит на заготовку. Такая же картина наблюдается при слабом давлении со стороны подающих роликов, слишком высоком размещении нижних роликов, а также загрязнении рабочей поверхности во время обработки хвойных пород;
  • под задний ролик проникает стружка, на обработанной детали появляются желобки, в некоторых местах заготовка стопорится. Такое бывает при плохой работе эксгаустера или неправильном положении козырька накидного.

Самодельный универсальный рейсмус

самодельный рейсмус

Несложный в устройстве, многофункциональный рейсмус можно сделать самостоятельно. Для этого понадобится следующий инструмент:

  • углошлифовальная машина;
  • сверлильный и токарный станок;
  • сварочный аппарат.

Ход работы.

  1. Свариваем станину из уголка 50 х 50 и металлической трубы квадратного сечения 40 х 40 мм. Чем массивнее получилась конструкция, тем более крупные заготовки на ней можно обрабатывать, тем более устойчивым она будет. Одновременно с этим нужно предусмотреть место для размещения станка: подход к нему должен быть со всех сторон.
  2. Ножевой вал желательно приобрести уже готовым, так как самостоятельно вал сложно сбалансировать. Подойдет вал на 300 мм с 3 резаками.
  3. Подбираем ступенчатые шкивы и электродвигатель асинхронный не более 4 кВт мощностью.
  4. Ролики прижимные можно взять из ручного бельевого отжима, а можно сделать самостоятельно. Ролики крепятся на сварную раму, двойными креплениями. С одного конца рама устанавливается на рулевую тягу от легкового автомобиля, а с другого на подпружиненные винты.
  5. Регулировка рабочей поверхности осуществляется болтами. Чтобы все они вращались синхронно, их соединяют велосипедной цепью, надетой на зубчатые колесики. Тогда при вращении одного болта движение передается остальным.
  6. Пружины для станка подходят автомобильные, от грузовых машин. Заготовки подаются вручную.

Работа универсального станка в видеоролике:

Обзор и сравнение заводских моделей станков

МодельМогилев ИЭ 6009 А2.1БЕЛМАШ Универсал-2000Sturm wm1924Энергомаш дм-19240
Мощность, кВт1,722,42,4
Ширина строгания, мм200200300300
Глубина строгания, мм2,4333
Частота вращения барабана, об/мин5000600035003500
Глубина пропила, мм45976060
Вес, кг6044300270
Габариты, мм700*670*420860*520*2501360*570*8101360*810*550
Цена, руб15523190696520389424
Могилев ИЭ 6009 А2.1
БЕЛМАШ Универсал-2000
Sturm wm1924
Энергомаш дм-19240

stanokgid.ru

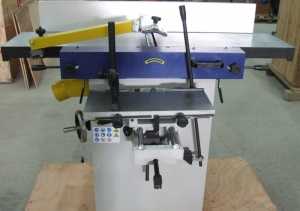

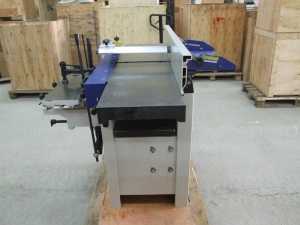

Комбинированный фуговально-рейсмусовый станок PT310D - Станкофф.RU

Комбинированные деревообрабатывающие станки - предназначены для комплексной обработки столярных изделий на малых предприятиях, фермерских и личных подсобных хозяйствах.

Станки обеспечивают следующие виды обработки:

  • фугование;
  • рейсмусование с автоподачей;
  • выборка пазов шипов и проушин;
  • сверление перовыми сверлами;
  • фрезерование концевыми фрезами;

Отличительные особенности

  • Станок обеспечивает безопасные условия работы: все режущие инструменты имеют ограждения.
  • Жесткая станина и литые столы снижают вибрацию и сохраняют точность длительное время.

Особенности конструкции


Широкие и длинные литые фуговальные столы (310х1300 мм) с направляющей линейкой.


Простая и удобная система регулировки высоты рабочего стола при рейсмусовании.
Максимальная высота заготовки при рейсмусовании – 225 мм.


Подвижная каретка с прижимом для сверлильно-пазовальных работ входит в базовую комплектацию станка.
Также в комплектацию станка входит сверло для выборки прямоугольных пазов.



Страна изготовления: Китай

Технические характеристики комбинированного станка PT310D
Наибольшая ширина фугования/рейсмусования, мм 308
Мах. толщина снимаемого слоя, мм 4,5
Толщина при рейсмусовании, мм До 220
Минимальная длина заготовки при рейсмусовании, мм 150
Длина фуговальных столов, мм 1300
Скорость подачи при рейсмусовании, м/мин 7
Количество ножей, шт. 3
Диаметр ножевого вала, мм. 70
Частота вращения ножевого вала (сверла), об/мин 5500
Напряжение, В 220
Мощность, кВт 3
Габарит, мм 1300х1200х1320
Размеры ящика, мм 1350х800х1400
Масса, кг 210

Отзывы о Комбинированном фуговально-рейсмусовом станке PT310D


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Комбинированный фуговально-рейсмусовый станок MSP-315 Rojek (Чехия)

Назначение

Фуговально-рейсмусовый станок относится к классу комбинированных деревообрабатывающих машин. Чешский станок MSP предназначен для двух самых распространенных на деревообрабатывающих производствах задач: фугования и рейсмусования древесины и материалов со сходными свойствами. Фугование – процесс строгания плоскостей заготовок нижним ножевым валом для создания однородной базовой поверхности для дальнейшей обработки. Рейсмусование – процесс строгания плоскостей заготовок верхним ножевым валом при базировании по нижнему столу для получения однородной толщины в любой точке по длине и ширине. Помимо основных возможностей по прифуговке и рейсмусованию, чешский станок MSP имеет возможность нести сверлильно-пазовальную приставку модели VDA315L. Сверление отверстий и получение пазов с цилиндрическими округлыми краями делает комбинированные станки по дереву MSP многофункциональными.

Преимущества

  1. Европейский деревообрабатывающий станок серии MSP –станок среднего класса. Он может работать на небольших и средних деревообрабатывающих производствах.
  2. Описываемый комбинированный деревообрабатывающий станок является самым дешевым из всех импортных европейских аналогов такого же уровня. Немецкие, итальянские, австрийские и даже болгарские фуговально-рейсмусовые станки стоят дороже чешского MSP315/415. Дешевле может быть только китайский или тайваньский станок.
  3. В отсутствии лишних производственных площадей и индивидуальных заказов импортный деревообрабатывающий станок MSP315/MSP415 (Ройек, Чехия) экономит рабочее место и не требует дополнительных рабочих рук на раздельные операции фугования и рейсмусования – все работы выполняет один единственный оператор-станочник.
  4. Длинные литые чугунные столы рейсмуса и фуганка (базовая длина 1600 или 1800 мм соотвественно) имеют строганную поверхность. Что облегчает подачу заготовок и выполняет функцию «ребер жесткости» - обеспечивает стабильность размеров.
  5. Для доступа к рейсмусовому узлу станок серии MSP имеет удобный раздельно откидывающийся фуговальный стол. Перенастройка с фугования на рейсмусование и обратно занимает минимум времени.
  6. Фуганок и рейсмус имеют каждый свой отдельный патрубок аспирации. Это очень удобно при смене операции. Ни какие из настроек фуговальных столов или рейсмусового стола не сбиваются, дополнительных регулировок не требуется.
  7. Передний приводной верхний подающий валец рейсмуса сделан винтовым. Поэтому заготовка подается под ножи рейсмуса без толчков и рывков.
  8. Строгальный вал линейки станков MSP изготовлен под стандартные плоские ножи. У оператора или специалиста заточного участка не возникнет никаких проблем в поиске или заточке стандартных плоских ножей.
  9. На фуговально-рейсмусовый станок MSP315/MSP415 можно навесить сверлильно-пазовальную приставку VDA315L. Пазовалка превращает этот фуганок-рейсмус в деревообрабатывающий центр. По сути, столяру достаточно купить такой станок и еще один круглопильно-фрезерный станок – все задачи деревообрабатывающего производства можно выполнить.

В комплекте поставки

Станок фуговально-рейсмусовый MSP315 или MSP415 в базовой комплектации имеет все необходимое для работы. Комплект режущего инструмента уже установлен в строгальном ножевом валу, специальные ключи и оснастка упакованы в отдельной коробке (вместе с инструкцией по эксплуатации на русском языке), направляющая линейка для фуговального стола лежит сверху и все это стянуто термоусадочной пленкой. Стол рейсмуса поднимается/опускается маховиком и надежно фиксируется с точностью 0,1 мм  (одна сотка).

По запросу

  • Сверлильно-пазовальная приставка VDA315L может быть установлена на станки MSP315 и MSP415 в любое время. Она укомплектована кулачковым патроном под диаметры хвостовой части сверл и фрез от 0 до 16 мм. Приставка обязательно пригодиться при изготовлении пазов в дверях, элементов лестниц, стульев и столов, окон, корпусной мебели.
  • На столе рейсмуса MSP415 могут быть установлены 2 вида вспомогательных гладких металлических вальцов. Вальцы в самом столе с регулировкой: для облегчения подачи и строгания твердых пород дерева. Это невозможно для MSP315. Вальцы спереди или сзади стола: для удобства загрузки и выгрузки заготовок. Доступны для всех модификаций.
  • У станков серии MSP подающие ролики имеют привод от основного электродвигателя. При желании есть возможность смонтировать отдельный двигатель на подачу заготовок. Он будет двухскоростным (5/10 м/мин или 7/15 м/мин).
  • Специально для маленьких столярных мастерских станки MSP315/415 поставляются с однофазными двигателями 2,2 кВт. Очень удобно, если не доступна сеть 380 Вольт, а есть лишь 220 В.
  • Фуговально-рейсмусовый станок MSP315 и MSP415 имеет стандартный ножевой вал под плоские ножи, при желании чешские станкостроители могут устанавливать ножевой вал типа TERSA-MBM. Хотя статистика говорит, что для подобных станков среднего класса ножи ТЕРСА не популярны.

Инструмент

  • Ножи плоские
  • Ножи TERSA
  • Сверла глухие
  • Сверла сквозные
  • Фрезы пазовые
  • Фрезы концевые
  • Устройство для выставления ножей

Дополнительные изображения

Общий вид c сверлильно-пазовальным устройством

Вид при работе на рейсмусе

Ножевой вал

Подъём рейсмусового стола

Ролики в рейсмусовом столе


Производитель: Rojek

Родина бренда: Чехия

Технические характеристики комбинированного фуговально-рейсмусового станка MSP-315
Длина фуговального стола, мм 1600
Ширина фуговального стола, мм 320
Диаметр 3-х ножевого вала (фуганок-рейсмус), мм 95
Максимальная высота заготовки при рейсмусовании, мм 230
Максимальная ширина при рейсмусовании, мм 300
Скорость подачи, м/мин 8
Скорость вращения ножевого вала (фуганок-рейсмус), об/мин 4200
Диаметр патрубка стружкоотсоса, мм 100
Мощность электродвигателя, 3 фазы, 380 В, 50 Гц, кВт 3,7
Угол наклона направляющей линейки, град 0-45
Масса станка, кг 305

Отзывы о Комбинированном фуговально-рейсмусовом станке MSP-315


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Комбинированный фуговально-рейсмусовый станок MSP-415 MSP415 - Комбинированные станки

  • Общий вид c сверлильно-пазовальным устройством
  • Вид при работе на рейсмусе
  • Ножевой вал
  • Подъём рейсмусового стола
  • Ролики в рейсмусовом столе

Технические характеристики

Размеры фуговального стола MSP315 320 х 1500 мм
Размеры фуговального стола MSP415 420 х 1850 мм
Макс. высота обработки при рейсмусовании 230 мм
Макс. ширина обработки MSP315 300 мм
Макс. ширина обработки MSP415 400 мм
Угол наклона направляющей линейки 0 - 45 град.
Диаметр ножевого вала с 3 ножами 95 мм
Скорость вращения вала 4200 об/мин
Двигатель, 3 фазы, 380В, 50 Гц (S6/40%) 3,7 кВт (4,5 кВт)
Диаметр патрубка стружкоотсоса 100 мм
Скорость подачи заготовки 8 м/мин
Масса нетто MSP315 305 кг
Масса нетто MSP415 360 кг
Назначение

Фуговально-рейсмусовый станок относится к классу комбинированных деревообрабатывающих машин. Чешский станок MSP предназначен для двух самых распространенных на деревообрабатывающих производствах задач: фугования и рейсмусования древесины и материалов со сходными свойствами. Фугование – процесс строгания плоскостей заготовок нижним ножевым валом для создания однородной базовой поверхности для дальнейшей обработки. Рейсмусование – процесс строгания плоскостей заготовок верхним ножевым валом при базировании по нижнему столу для получения однородной толщины в любой точке по длине и ширине. Помимо основных возможностей по прифуговке и рейсмусованию, чешский станок MSP имеет возможность нести сверлильно-пазовальную приставку модели VDA315L. Сверление отверстий и получение пазов с цилиндрическими округлыми краями делает фуговально-рейсмусовый станок MSP многофункциональным.

Гарантийный срок
  • 12 месяцев – при самостоятельной установке
  • 18 месяцев – при пуско-наладке и обучении специалистами ROJEK
Преимущества
  1. Европейский деревообрабатывающий станок серии MSP –станок среднего класса. Он может работать на небольших и средних деревообрабатывающих производствах.
  2. Описываемый комбинированный деревообрабатывающий станок является самым дешевым из всех импортных европейских аналогов такого же уровня. Немецкие, итальянские, австрийские и даже болгарские фуговально-рейсмусовые станки стоят дороже чешского MSP315/415. Дешевле может быть только китайский или тайваньский станок.
  3. В отсутствии лишних производственных площадей и индивидуальных заказов импортный деревообрабатывающий станок MSP315/MSP415 (Ройек, Чехия) экономит рабочее место и не требует дополнительных рабочих рук на раздельные операции фугования и рейсмусования – все работы выполняет один единственный оператор-станочник.
  4. Длинные литые чугунные столы рейсмуса и фуганка (базовая длина 1600 или 1800 мм соотвественно) имеют строганную поверхность. Что облегчает подачу заготовок и выполняет функцию «ребер жесткости» - обеспечивает стабильность размеров.
  5. Для доступа к рейсмусовому узлу станок серии MSP имеет удобный раздельно откидывающийся фуговальный стол. Перенастройка с фугования на рейсмусование и обратно занимает минимум времени.
  6. Фуганок и рейсмус имеют каждый свой отдельный патрубок аспирации. Это очень удобно при смене операции. Ни какие из настроек фуговальных столов или рейсмусового стола не сбиваются, дополнительных регулировок не требуется.
  7. Передний приводной верхний подающий валец рейсмуса сделан винтовым. Поэтому заготовка подается под ножи рейсмуса без толчков и рывков.
  8. Строгальный вал линейки станков MSP изготовлен под стандартные плоские ножи. У оператора или специалиста заточного участка не возникнет никаких проблем в поиске или заточке стандартных плоских ножей.
  9. На фуговально-рейсмусовый станок MSP315/MSP415 можно навесить сверлильно-пазовальную приставку VDA315L. Пазовалка превращает этот фуганок-рейсмус в деревообрабатывающий центр. По сути, столяру достаточно купить такой станок и еще один круглопильно-фрезерный станок – все задачи деревообрабатывающего производства можно выполнить.
В комплекте поставки

Станок фуговально-рейсмусовый MSP315 или MSP415 в базовой комплектации имеет все необходимое для работы. Комплект режущего инструмента уже установлен в строгальном ножевом валу, специальные ключи и оснастка упакованы в отдельной коробке (вместе с инструкцией по эксплуатации на русском языке), направляющая линейка для фуговального стола лежит сверху и все это стянуто термоусадочной пленкой. Стол рейсмуса поднимается/опускается маховиком и надежно фиксируется с точностью 0,1 мм  (одна сотка).

Рекомендации

Почему именно этот станок? Комбинированный фуговально-рейсмусовый станок MSP315/415 мы рекомендуем столярам-деревообработчикам, не избалованным лишними производственными площадями. Не надо занимать место в цехе под два раздельных станка. При этом и фуганок и рейсмус достаточно профессиональны (эта модель превосходит класс ХОББИ). Немаловажно, что стоимость одного станка MSP315 или MSP415 ниже, чем двух раздельных рейсмуса и фуганка с соответствующей шириной. В-третьих, чешский деревообрабатывающий станок серии MSP интересен при нестабильных индивидуальных разовых заказах. Если у Вас не поточное производство серийных моделей мебели, недостаток свободных производственных площадей, нет лишних рабочих рук, а бюджет не позволяет купить два раздельных станка (фуговальный и рейсмусовый), то чешский комбинированный станок MSP – идеальный вариант.

По запросу
  • Сверлильно-пазовальная приставка VDA315L может быть установлена на станки MSP315 и MSP415 в любое время. Она укомплектована кулачковым патроном под диаметры хвостовой части сверл и фрез от 0 до 16 мм. Приставка обязательно пригодиться при изготовлении пазов в дверях, элементов лестниц, стульев и столов, окон, корпусной мебели.
  • На столе рейсмуса MSP415 могут быть установлены 2 вида вспомогательных гладких металлических вальцов. Вальцы в самом столе с регулировкой: для облегчения подачи и строгания твердых пород дерева. Это невозможно для MSP315. Вальцы спереди или сзади стола: для удобства загрузки и выгрузки заготовок. Доступны для всех модификаций.
  • У станков серии MSP подающие ролики имеют привод от основного электродвигателя. При желании есть возможность смонтировать отдельный двигатель на подачу заготовок. Он будет двухскоростным (5/10 м/мин или 7/15 м/мин).
  • Специально для маленьких столярных мастерских станки MSP315/415 поставляются с однофазными двигателями 2,2 кВт. Очень удобно, если не доступна сеть 380 Вольт, а есть лишь 220 В.
  • Фуговально-рейсмусовый станок MSP315 и MSP415 имеет стандартный ножевой вал под плоские ножи, при желании чешские станкостроители могут устанавливать ножевой вал типа TERSA-MBM. Хотя статистика говорит, что для подобных станков среднего класса ножи ТЕРСА не популярны.
Инструмент
  • Ножи плоские
  • Ножи TERSA
  • Сверла глухие
  • Сверла сквозные
  • Фрезы пазовые
  • Фрезы концевые
  • Устройство для выставления ножей
Дополнительные изображения

www.rojek.ru

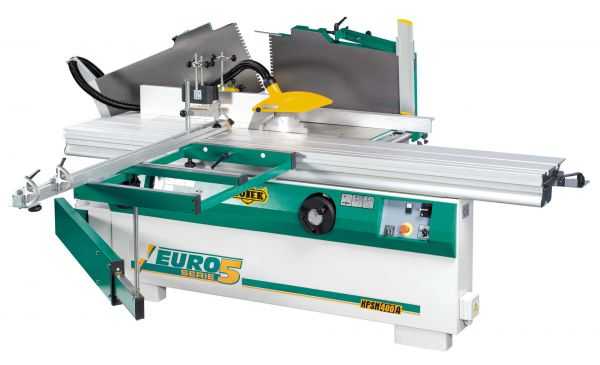

Комбинированный пятиоперационный станок KPSN-300A Rojek (Чехия)

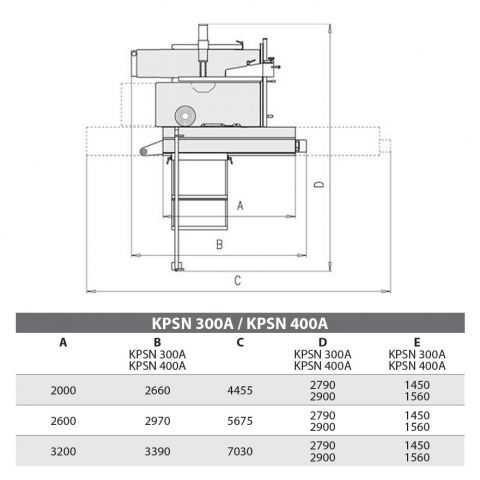

Модель станка

  • KPSN300A - 2000 мм (Rojek)
  • KPSN300A - 2600 мм (Rojek)
  • KPSN300A - 3200 мм (Rojek)

Назначение

Комбинированный пятиоперационный круглопильно-фрезерно-фуговально-рейсмусовый станок KPSN300A предназначен для всех основных операций в деревообработке.

Во-первых, это раскрой погонажных (доски, брусья, планки, балки) и полноформатных плитных материалов (ДСтП, ЛДСП, МДФ, ДВП, ХДФ, орголит, текстолит, плиты с сотовым наполнителем, мебельный щит) при помощи основной и подрезной пил.

Во-вторых, фрезерование различных профильных поверхностей насадными фрезами: профилирование погонажа, изготовление шиповых соединений, получение профилей и обгонка деталей по периметру. Также на чешском станке KPSN возможна работа концевыми фрезами: обгонка по периметру, изготовление паза под заднюю стенку, снятие свесов по пласти и т.д.

В-третьих, фугование плоской поверхности заготовок из массива с целью создания базы для дальнейшей обработки досок, брусков, мебельного щита и т.д.

В-четвертых, формирование финишной толщины брусковых и плоскостных заготовок рейсмусованием. В качестве опционального оборудования возможна установка сверлильно-пазовальной приставки VDA315L. Эта долбежка позволит получать отверстия (глухие или сквозные) и цилиндрические пазы.

Преимущества

  1. Комбинированные фрезерно-круглопильно-фуговально-рейсмусовые станки KPSN (Ройек, Чехия) интересны своими широкими возможностями при обработке всех типов дерева и древесных материалов. Фрезерная обработка и пиление круглыми пилами необходимы на каждом деревообрабатывающем производстве, также как и фугование базовой поверхности плюс рейсмусование в размер по толщине. Совмещение этих операций на одном станке – очень удобно для небольших цехов.
  2. Фактически комбинированный пятиоперационный станок KPSN состоит из двух двухоперационных станков, объединенных общей станиной. Это фрезерно-круглопильный KPFN300A и фуговально-рейсмусные MSP315 или MSP415 (в зависимости от ширины обработки на фуганке и рейсмусе).
  3. Как мы выяснили, чешский KPSN имеет тяжелую станину, приличные диаметры пил, работает фрезами большой массы и диаметра, имеет форматную каретку длиной до 3200 мм, приводы оснащены мощными отдельными двигателями, длинные базовые литые столы фуганка и рейсмуса… Полноценный деревообрабатывающий станок.
  4. Один круглопильно-фрезерно-фуговально-рейсмусовый станок дешевле, чем отдельный импортный круглопильно-фрезерный станок по дереву (например, чешский KPFN300A) и отдельный импортный фуговально-рейсмусовый станок (например, MSP315). Подумайте, собираясь купить форматно-обрезной станок с фрезером, можно чуть доплатить и получить помимо циркулярки с фрезером еще и фуганок с рейсмусом.

В комплекте

В базовой комплектации фрезерно-круглопильно-фуговально-рейсмусовый станок для дерева KPSN300A имеет все необходимое для работы.

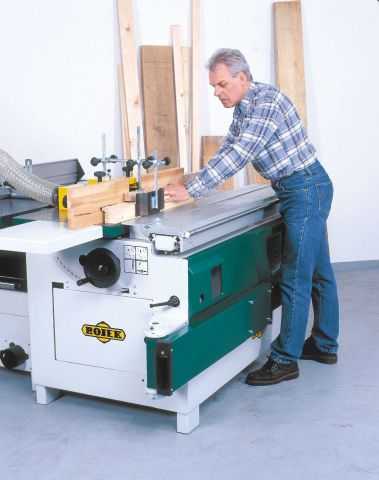

Фрезерный узел. Направляющие щечки сделаны из алюминиевого профиля и имеют все регулировки на величину съема. Защитный кожух фрезерного вала отлит из чугуна, на него крепятся ограничители и прижимы заготовок. Алюминиевая каретка выполняет роль шипорезной каретки. Сам фрезерный вал наклоняется не только назад, но и вперед.

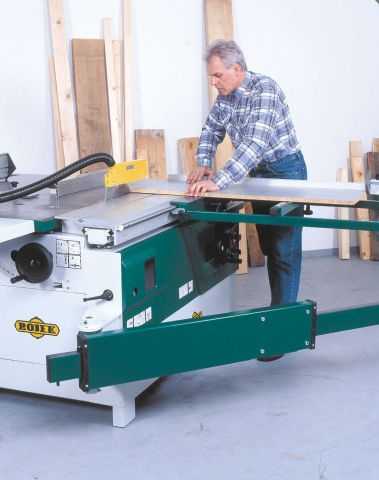

Пильный узел. Пильный блок наклоняемый, причем при наклоне настройка по высоте пил не сбивается (этим грешат австрийские и итальянские станки). На алюминиевой подвижной каретке есть большой поддерживающий стол с телескопической ногой. Каретка на шариках, широкий профиль, повышенный ресурс работы. В паз алюминиевого стола крепится эксцентриковый прижим заготовки. На поддерживающем столе – телескопическая упорная линейка (берет до 2800 мм) с двумя флажковыми упорами. Справа от пил упорная направляющая линейка с микрометрической регулировкой.

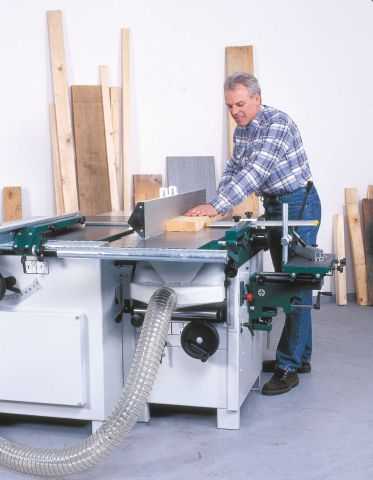

Фуговальный узел. Проходная ширина 310мм, очень длинные столы из литого чугуна (1800 мм), направляющая упорная линейка с наклоном до 45 градусов. Независимый патрубок аспирации.

Рейсмусовый узел. Винтовой рифленый подающий ролик на входе, гладкий стальной ролик на выходе, свой независимый патрубок стружкоотсоса.

Комбинированные станки по дереву поставляются в компактной упаковке, их можно проносить в стандартные дверные проемы и поднимать грузовым лифтом. Все описание на русском языке, сборка станка не требует специальных навыков.

Опции

  • При работе в режиме круглопильного (форматно-раскроечного станка) можно увеличить расстояние до упорной линейки. И сделать упор не на 800 мм (как у станка KPSN300A), а на 1500 мм. Полезно при работе с полноформатными листами МДФ или ЛДСП.
  • Малая угловая линейка, устанавливаемая в пазы форматно-обрезного стола, позволит быстрее и удобнее пилить маленькие и угловые заготовки (различные полочки в кухонной мебели, например).
  • Различные опорные линейки и столики на столе форматно-обрезного круглопильного узла станка KPFN300A будут полезны опытным и понимающим толк производителям мебели.
  • По фрезерному узлу чешских деревообрабатывающих станков KPSN300A и KPSN400A тоже есть много полезных опций: от специализированного шипорезного кожуха, оборудования для работы с короткими заготовками, специального шпинделя под цанговый зажим концевых фрез с увеличенной скоростью вращения до 10 тысяч оборотов в минуту, различных диаметров шпинделя (от 30 до 50 мм), до сменной конструкции шпинделя.
  • Узел фугования и рейсмусования станков KPSN можно дооснастить роликами на входе и выходе рейсмусового стола, ножевым валом типа TERSA-MBM, устройством для выставления ножей. А на модели KPSN400A также доступны ролики внутри самого рейсмусового стола и механизм подачи заготовок в рейсмус с двумя скоростями (на выбор).
  • Вообще, комбинированный станок KPSN вобрал в себя все лучшие возможности двухоперационных станков KPFN300A (циркулярка + фрезер) и MSP (фуганок + рейсмус). Каждый столяр найдет для себя много интересного.
  • Для столярных мастерских, не имеющих трехфазную электрическую сеть 380В, комбинированный станок KPSN может иметь электродвигатель 2,2 кВт для однофазной сети 220В.
  • Сверлильно-пазовальная приставка VDA315L фактически превращает комбинированный станок KPSN в деревообрабатывающий центр. К самой пазовальной приставке можно установить револьверный патрон с заранее установленными межосевыми расстояниями в 16/22/32/38 мм и угловую линейку с собственной шкалой нониуса.



Дополнительные изображения

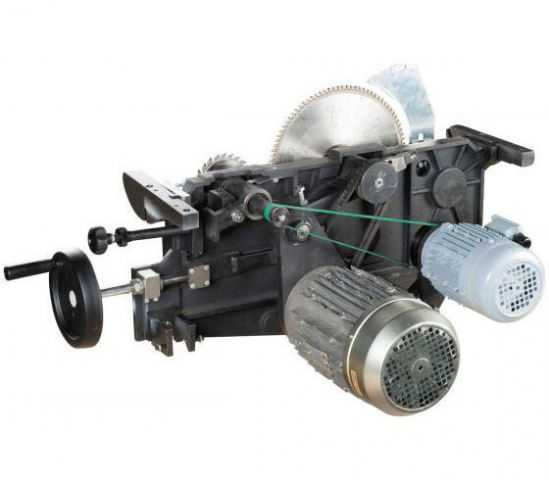

Подрезной узел

Вид при работе на рейсмусе

Ролики в рейсмусовом столе

Сверлильно-пазовальное устройство

Наклон фрезерного узла: 0-45 град


Производитель: Rojek

Родина бренда: Чехия

www.stankoff.ru

Корвет-20 станок фуговально-рейсмусовый | Деревообрабатывающие станки и оборудование



Фото станка

Корвет-20 станок фуговально-рейсмусовый

 Технические характеристики

Номинальная потребляемая мощность двигателя1500. Вт
Номинальное напряжение питания220. В
Тип электродвигателяасинхронный
Передачаременная
Частота вращения рабочего вала5000об/мин
Диаметр рабочего вала65мм
Количество ножей на рабочем валу3шт
Максимальная глубина строгания за один проход3мм
Размер рабочего стола (строгального)1065х339мм
Максимальная ширина обрабатываемой заготовки250мм
Размер рабочего стола (рейсмус)425х255мм
Максимальная толщина заготовки при обработке по толщине160мм
Скорость подачи4,6м/мин
Угол наклона направляющей планки0-45°
Диаметр патрубка для пылесборника100мм
масса нетто/брутто73/90кг
размер упаковки (Дх. Шх. В)1140х580х560мм


описание       Комбинированный станок Корвет-20 сочетает в себе функции рейсмусовые и фуговального станка. Такие станки очень удобны для мастерских с ограниченной площадью. Благодаря конструктивным особенностям станка, переход от одного режима строгания к другому происходит легко и быстро. Предусмотрено два положения патрубка пылесборника для подключения к устройствам сбора древесной стружки в обоих видах обработки. &Nbsp;     Шлифовка поверхность приемного и подающего столов, отлитых из алюминиевого сплава, способствует уменьшению трения с заготовкой. &Nbsp;     Конструктивные особенности и технические характеристики делают данную модель востребованной, особенно в условиях небольшой мастерской или на строительной площадке индивидуального строительства. Расходные материалы (запчасти)

Похожие материалы

www.metalcutting.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
