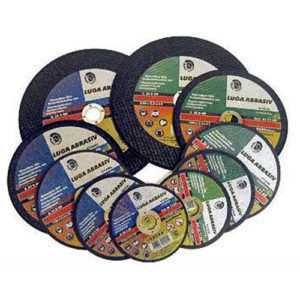

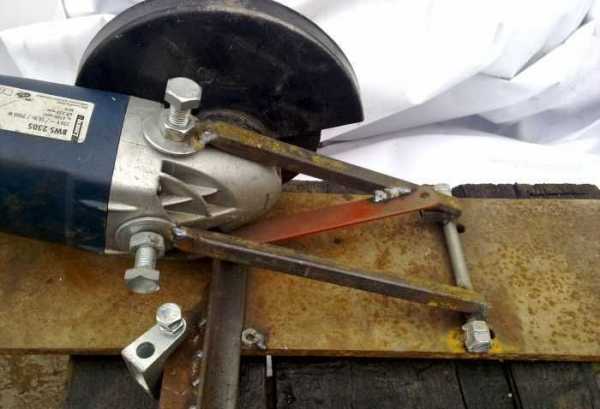

Учитывая то, что на болгарку можно установить различные диски, не забывайте и об особенностях материалов, которые вы планируете резать. И, главное, никогда не забывайте о технике безопасности при работе с металлорежущим оборудованием.

Реклама партнеров

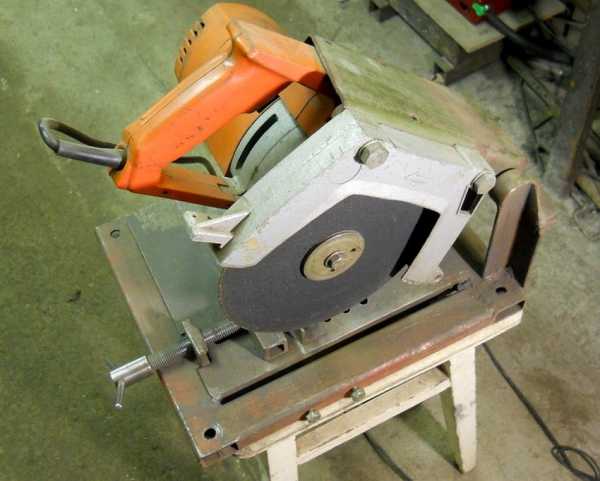

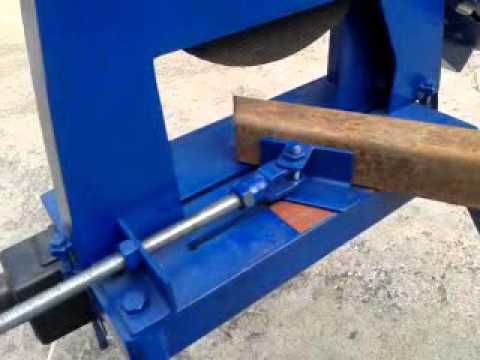

Видео: Самодельный отрезной станок с болгарки

promtu.ru

Идеальный отрезной станок по металлу! – Самодельные станки

Давайте вместе создадим идеальный отрезной станок по металлу.

Здравствуйте уважаемые форумчане!

Небольшое предисловие:

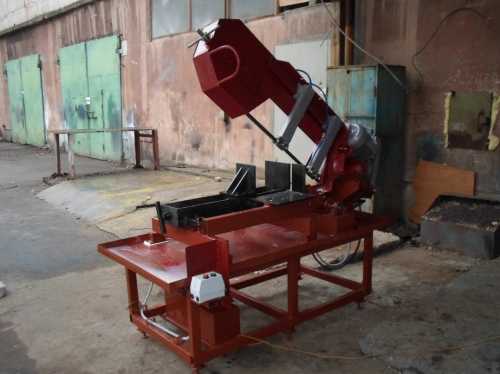

Мы давно занимаемся металлоизделиями. Взяли большой заказ на резку. Понадобилась еще одна маятниковая пила.

Первым делом поехал по магазинам. Весь выбор сводился либо на 220 в ( метабо и макита) с диском на 355 или китайци с диском на 400. Поскольку опыт и в тех и в тех пилах есть, скажу о плюсах и минусах . метабо, макита, девольт, и им подобные имеют очень большой минус в конструкции. у них одна из шестеренок выточена сразу на якоре( роторе) и при закусывании диска часто ломается. и менять приходится весь якорь. по ценам на 2017 год он стоит 3500. а это оч дорого. в общем такие пилы до первого ремонта у нас ходят максимум 4-5 месяцев. ( конечно они себы оправдывают с лихвой , но не очень интересно когда станок становиться во время разгара работы) по стоимости такая пила на 2017 г в Ставропольском крае примерно от 11 000 до 16 000р.

в китайцах такого минуса нет. у них идет ременная передача, и при закусывании диска просто проскальзывает ремень.

, но есть другие недостатки: двигатель на них как правило стоит 2.2 квт, и если пилить толсту. заготовку или швелер , движок становиться. и плюс как правило станина у них из чугуна, и немного хрупковата, были случаи что у реят упал швелер и ракололась платформа. ( правда это было в соседнем цеху) по стоимости на 2017г такие пили примерно у нас 25000-35000 руб

Сами мы пользуемся на монтажаж макитами 2414 NB В цеху самодельными. По ремонту самодельная за 5 лет ни разу не поломалась . поменяли только ремни раза 4 может 5. и ВСЕ.!!!

Так что Давайте вместе придумаем идеальный станок, а мы его сделаем, и выложим отзыви и чертежи.

P/S/ Подобную тему буду вести на форуме ост металл . Думаю совместными усилиями мы сделаем это.

www.chipmaker.ru

Отрезной станок по металлу своими руками: технология изготовления

14
Дек &nbspжурнал, инструменты

Из этой статьи можно узнать, как изготовить отрезной станок по металлу своими руками в домашних условиях с применением самых простых материалов. Здесь подробно изложены все этапы создания конструкций, в основе которых находится режущий диск или болгарка: подготовка материалов и инструментов, формулы расчетов, подробная пошаговая инструкция, а также сопутствующая информация с полезными советами.

Отрезной станок по металлу своими руками: рекомендации по созданию

Дисковые отрезные станки представляют собой инструменты, в основе конструкции которых имеется специальная платформа или рама, изготовленная из металла. Сам станок укомплектован деталями, обеспечивающими надежную фиксацию материала в определенном положении под необходимым углом в процессе его раскроя.

В качестве режущего элемента в таких конструкциях используется диск, изготовленный из быстрорежущей стали. Ее еще называют твердосплавной. Также может использоваться для нарезки металла круг с покрытием в виде абразивного материала. Режущий элемент приводится в движение благодаря электрическому двигателю с ременной или зубчатой передачей.

Обратите внимание! В маломощных вариантах инструмента допускается использование режущего элемента, установленного напрямую на вал электрического мотора. В других случаях такое применение диска может быть опасным.

У дисковых станков встречается три различных подачи режущего компонента:

• нижняя;
• маятниковая;
• фронтальная.

По количеству режущих элементов станки бывают:

• одноголовочными – в комплектацию устройства включен только один режущий диск, поэтому при необходимости замены операции производится переналадка режущей кромки в соответствии с новой задачей;
• двухголовочными – конструкция дает возможность работать сразу с двумя инструментами, благодаря чему увеличивается КПД. В таких станках одна головка находится в фиксированном положении и сохраняет стабильность, вторая головка может передвигаться. Двухголовочные конструкции могут осуществлять работу автоматически.

farbenliebe.ru

Как сделать отрезной станок своими руками

О том, что в арсенале каждого хозяина должен быть отрезной станок, не стоит даже вспоминать. Нет потребности описывать, насколько необходимым и полезным является подобное оборудование. Это вполне очевидно. При помощи отрезного станка вы сможете быстро и аккуратно распилить на необходимые заготовки любой материал – алюминий, пластик и стальной прокат. Сегодня будем заниматься изготовлением отрезного станка своими руками.

Содержание:

1. Конструкция отрезного станка
2. Выбор отрезного станка
3. Классификация отрезных станков по числу режущих головок
4. Классификация станков по подаче режущего инструмента
5. Изготовление отрезного стан

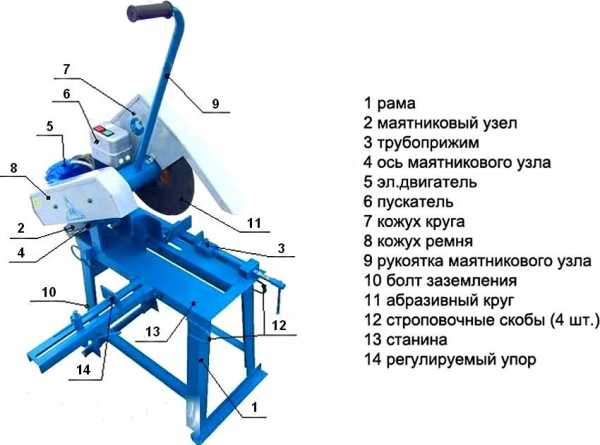

Конструкция отрезного станка

Любая работа, связанная с металлом, требует его обработки и резки, для чего используются специализированные отрезные станки. Применение данного устройства крайне широко: от домашних нужд до огромных предприятий и заводов.

Необходимо заметить, что станки данного типа представляют из себя приспособления, которые позволяют проделывать поперечную резку металла – заготовки уголка, швеллера, прута, двутавра и других изделий.

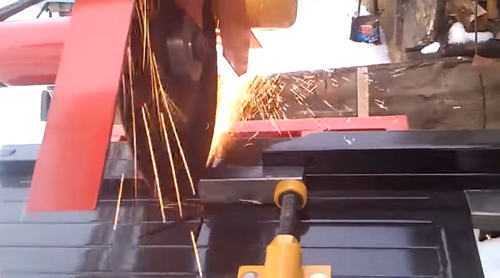

Отрезной станок способен распиливать детали из любого вида металлов – от алюминия и ПВХ профиля до толстых заготовок из стали. Профиль можно отрезать под двумя углами: прямым и острым в 45 градусов. При помощи отрезного станка можно пилить и отрезать трубы большого и малого диаметров.

Самым главным элементом прибора, его «сердцем» является электрический двигатель и отрезной диск, которые между собой соединяются при помощи зубчатой или ременной передачи. Каждая из передач имеет свои преимущества перед другой. К примеру, ременная характеризуется более спокойным ходом, является более устойчивой к перегрузке и издает меньше шума. Ее можно устанавливать даже на мощное отрезное оборудование.

А зубчатая передача способна занимать мало места и благодаря этой характеристике подойдет для небольшого самодельного отрезного станка. Поэтому при выборе отрезного станка необходимо обращать внимание на тип передачи.

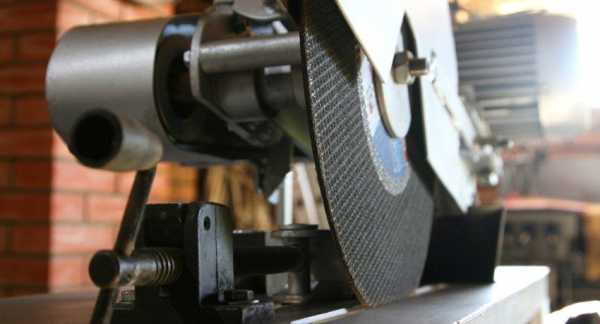

Практически все модели станков оснащены абразивными кругами, но иногда встречаются агрегаты и с твердосплавными дисками. Помимо этого, все отрезные пилы по металлу оборудованы тисками, которые способны надежно фиксировать заготовки.

Выбор отрезного станка

Если вам нужно выбрать отрезной станок, рекомендуется обратить внимание на определенные характеристики и возможности прибора, которые зависят от условий его использования. Одна из них уже была названа выше – наличие зубчатой или ременной передачи. А теперь следует привести другие особенности.

Мощность мотора – это параметр, от которого будет напрямую зависеть производительность оборудования. Отрезные станки, как правило, отличаются высокой мощностью, приблизительно 2000 Вт.

Дальше следует перейти к характеристике числа оборотов диска. Чем чаще будет вращаться отрезной диск, тем скорость работы прибора будет выше в целом. К тому же количество оборотов оказывает влияние и на качество полученных изделий.

Посмотрите в документации, какой диаметр имеет определенный диск ручного отрезного станка. От максимального размера будет зависеть максимальная высота детали, которую вы можете подвергнуть обработке на подобном устройстве. Зависимость в этом случае прямо пропорциональная: чем больше диаметр – тем больше высота, чем меньше диаметр – тем меньше высота. Обычно отрезные станки оборудованы дисками, диаметр которых находится в пределе 400 миллиметров.

Ещё одна важнейшая характеристика – угол резания, который способен определить положение детали в процессе распиливания относительно отрезного диска. Данный показатель можно регулировать, как правило, от прямого угла до острого угла в 45 градусов.

И последнее, на что вы должны посмотреть, — это вес отрезного станка. В ассортименте современных торговых сетей имеются мобильные модели, а есть достаточно громоздкие, больше ста килограммов.

Классификация отрезных станков по числу режущих головок

Разнообразные отрезные станки между собой различаются собственными параметрами: числом режущих головок, возможностями резания под регулируемым углом, способом подачи пильного диска. Зависимо от количества режущих головок, которые присутствуют в конструкции отрезного станка, выделяют одно- и двухголовочные станки.

Судя по названию, вы можете понять, что этот отрезной станок оборудован единственным режущим инструментом – пильным диском. Из этого следует, что такой самодельный отрезной станок по металлу имеет по сравнению с другими меньшую производительность. Для вырезания заготовки под деталь для рамного профиля, нужно совершать не одну операцию, а две.

Устанавливают на таких станках рольганги – приспособление, при помощи которого замеряют длину обрабатываемого профиля. Рольганги бывают входными и выходными. Выходной оборудован упорно-измерительным приспособлением, представленным в виде простейшей метрической линейки.

Однако бывает и ручной агрегат оптического исполнения или специальный автоматический, которые применяются в более высокоточных моделях. Оснастка первого варианта почти полностью исключает ошибки при работе и брак при изготовлении.

Двуголовочные отрезные станки, в отличие от одноголовочных, имеют в своей конструкции два режущих инструмента. Это позволяет вырезать рамный профиль за одну операцию, другими словами – за один проход. В данном оборудовании одна режущая головка является неподвижной, а другая может передвигаться на желаемое расстояние.

Для измерения расстояния, на котором расположены головки, в оборудовании используется = метрическая линейка, дополненная специальным цифровым табло или оптическим визором. Также вместо линейки принято использовать встроенную возможность автоматического перемещения рабочей головки на определенное расстояние.

Классификация станков по подаче режущего инструмента

По виду подачи инструмента, который осуществляет резку, чертежи отрезных станков бывают с маятниковой, фронтальной и нижней подачей. У отрезных станков с маятниковой подачей пилящий диск подается сверху. Причем если отрезной станок имеет один такой инструмент, то пильный диск подается в ручном или автоматическом режиме. Если станок отличается двухголовочной оснасткой, то подача пилы происходит исключительно в автоматическом режиме.

Для осуществления распила под углом диски в вертикальной плоскости могут проворачиваться. В некоторых моделях предусмотрена возможность горизонтального наклона пилы. В отрезном оборудовании с маятниковой подачей, наклон и поворот пильных дисков автоматизированного режима не имеет. Все следует проделывать вручную.

У отрезных станков, которые оснащены фронтальной подачей режущего инструмента, в автоматическом режиме происходит изменение наклона диска. В продаже имеются специальные модели, оборудованные специальными электронными блоками управления, позволяющими в память станка вносить до 99 разных видов профилей, что можно вырезать.

Имеются возможности расчета всех параметров распила, и это происходит в автоматическом режиме. Отрезные станки с фронтальной подачей режущего инструмента запоминают до 100 разных видов конструкций окон и дверей. Во многих станках, при помощи записи определенных команд на дискете, в память станка можно загружать карты резов, в отличие от самодельных отрезных станков из болгарки.

Отрезным станкам, которые обладают нижней подачей диска, присуще более универсальное назначение. Рабочий инструмент для реза подается в таких станках полностью автоматически. Его наклон может происходить в любом направлении. Благодаря данной характеристике гибочные станки этого типа, не зависимо от того, являются они одноголовочными или двуголовочными, способны выполнять сложные пространственные резы, которые используются при изготовлении светопрозрачных конструкций.

Изготовление отрезного станка

В сфере торговли представлено множество станков по различной цене, но вы можете собрать правильно своими руками отрезной станок из подручных материалов с характеристиками, которые нужны именно вам.

В процессе работы вам понадобятся такие инструменты и материалы: швеллер, уголок, сварочный аппарат, дрель, катушка, вал, подшипниковая пара, электрический двигатель, автомат, пусковая цепь, кнопка и электрокоробка для компоновки электросхемы.

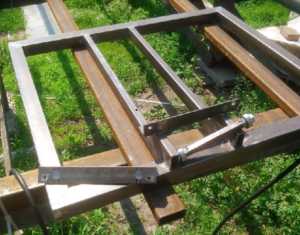

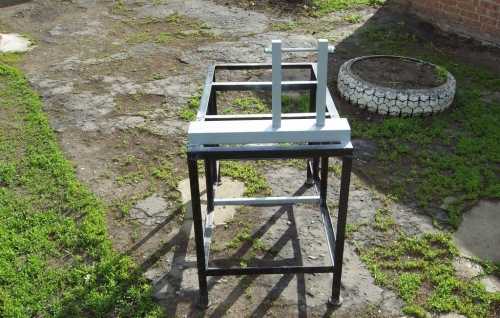

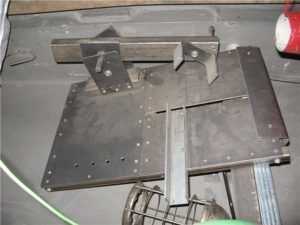

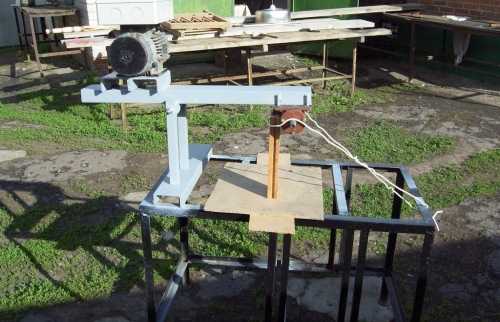

Изготовление следует начинать из каркаса-рамы, размеры которой должны быть 40 на 60 на 120 сантиметров. Материалом для рамы служит уголок №25, нарежьте болгаркой заготовки и сварите. Сварив раму, необходимо приварить к ней ножки из уголка или того же профиля. Сверху приварите к столу швеллер №10, который выполняет функцию направляющей и укрепляет раму и само собой всю конструкцию. К нему крепятся болтами две вертикальные стойки.

Затем нужно из профильной трубы размерами 60 на 45 сварить вторую раму, которая предназначается для монтажа на ней электрического двигателя и вала для отрезного камня. Установите в задней части рамы поворотную плиту, на которой следует закрепить электродвигатель, что имеет мощность 1,5 кВт.

Предпочтение рекомендуется отдавать асинхронным двигателям, которые считаются более надежными и долговечными. Практика показывает, что для чтобы, самодельный отрезной станок правильно функционировал, идеально подойдет «трёх тысячник», который имеет мощность 2,2 кВт и питается от трёхфазной сети.

Подойдет и «полутора тысячник», но рекомендуется передаточный показатель ременной передачи выбрать таким способом, чтобы на валу наблюдалось близко 6000 оборотов в минуту. В ситуации питания от однофазной сети, необходимо увеличить мощность двигателя на 30% и использовать пусковой и рабочий конденсаторы.

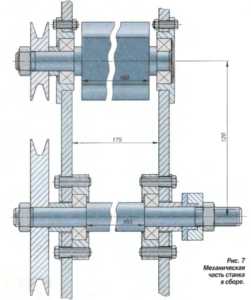

Конструкция вала и принцип его крепления могут быть произвольными, главное помнить, что передача вращения от электрического двигателя к валу должна передаваться с помощью клинового ремня. Рабочий вал с опорами, шкивом под ремень и фланцами под диск лучше заказать токарю, при этом стоит обеспечить выступ фланца Ø32 миллиметров.

На вал нужно установить шкив и опорные подшипники. Укрепить их следует в гнездах плит, что имеются на верхней раме. Для расположения электросхемы желательно купить коробку, прикрепив ее внизу рамы отрезного станка. Вал и двигатель крепятся при помощи гаек и болтов.

Стойки соединяются валом Ø12 миллиметров с одетой втулкой. Для избегания торцевых движений диска вал и втулку соединяют с минимальным зазором со скользящей посадкой. К этой втулке необходимо приварить коромысло из швеллера №10, что имеет размер 800 миллиметров, причем так, чтобы плечи находились в соотношении 1 к 3.

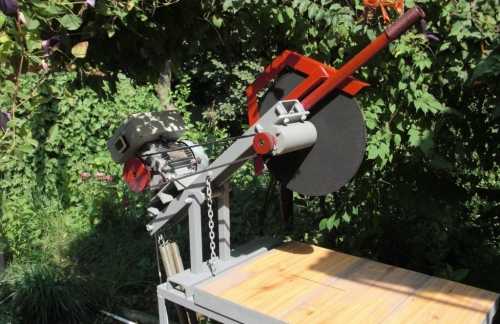

Ход коромысла ограничен цепью, а со стороны мотора для облегчения возврата устанавливают пружины, к примеру, от спортивного эспандера. Крепления пружин и цепей проделывают с помощью болтов. Электродвигатель крепят на меньшей части коромысла, рабочий вал – на большей. Передача движения осуществляется при помощи ременной передачи.

Для компоновки электрической схемы необходима готовая коробка, стоимость которой намного дешевле, чем при изготовлении своими руками. Для подключения станка вам необходим пусковой трехполюсный автомат, его следует подключать к двигателю, пусковая цепь и кнопка экстренной остановки. Мотор подсоединяется через трехполюсный автомат и коробку, кнопка экстренной остановки – напрямую.

И напоследок запомните, что стол принято изготавливать из строганной доски, а с целью выравнивания мелких неровностей – покрывать фанерой. После того, как сделали отрезной станок, его можно подключить к электросети и провести пробный пуск. Убедитесь в правильной работе отрезного станка, закрепите на вал отрезной диск и приступайте к работе.
