Раскроечный станок для ткани

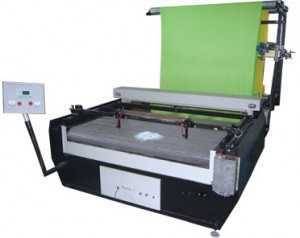

Станок для автоматического раскроя ткани лазером

Особенности

Прецизионная легкоуправляемая механика в сочетании с летающей оптикой и лазерными технологиями позволяет кроить ткань, бесконтактным способом избегая деформаций вырезаемых деталей одежды.

Избыточная точность раскроя удовлетворяет самым высоким требованиям.

Используемое программное обеспечение позволяет кроить ткань непосредственно после дизайна модели.

Применяемый высокоскоростной 32-битный DSP контроллер SMARTCARVER с технологией автоматической компенсации нестабильности излучения и технологией плавного разгона/торможения механики делает работу станка высокоэффективной.

Сдвоенная головка увеличивает скорость обработки материала.

Опциональное устройство автоматической подачи материала делает процесс раскроя непрерывным.

Выбор инновационного лазерного оборудования для обработки различных материалов в легкой промышленности позволяет сэкономить множество средств нашим клиентам.

Обрабатываемые материалы

Кожа, синтетические и натуральные ткани, мех, бумага и т.п.

Область применения

Оборудование применяется во всех подотраслях легкой промышленности: текстильной, швейной, галантерейной, кожевенной, меховой, обувной

Также применяется в любых областях, где необходим автоматический раскрой рулонных или листовых материалов бесконтактным способом.

Технические характеристики

Мощность излучателя……40-150 Вт (опционально) Питание………………220 В ±10%, 50 Гц, r3d.in.ua

Способы качественного раскроя ткани на лазерном станке с ЧПУ

Несмотря на широкое применение ткани, до сегодняшнего момента текстильная промышленность оставалась сектором с высокой долей ручного труда. Объяснением этому может служить особенность ткани – тонкого, податливого материала. Ведь для обработки станочным способом (например, резанием), необходимо надёжно закреплять заготовку. А как добиться этого для большеформатной танки – ведь её невозможно закрепить в каждой точке поверхности?Высокопроизводительная автоматическая станочная обработка ткани стала доступной с возникновением технологии обработки лазером. Лазерный луч, во-первых, способен обеспечить тончайший шов реза – без «махров» или подрывов ткани. Во-вторых, бесконтактная обработка лазером не предполагает наличие сил резания, а значит, заготовку не требуется крепить. Достаточно лишь расстелить отрезок материи на рабочем столе лазерного станка (для фиксации под собственной тяжестью).

В-третьих, лазерные станки с ЧПУ могут осуществлять фигурный раскрой ткани – согласно заложенной программе обработки. Простота эксплуатации и широкая универсальность лазерного оборудования позволяют вести сложную обработку с минимумом затрат. И в-четвёртых, стоимость лазерного станка (даже большого формата) сравнительно небольшая. А значит, даже малое предприятие может позволить себе высокопроизводительную автоматическую обработку ткани.

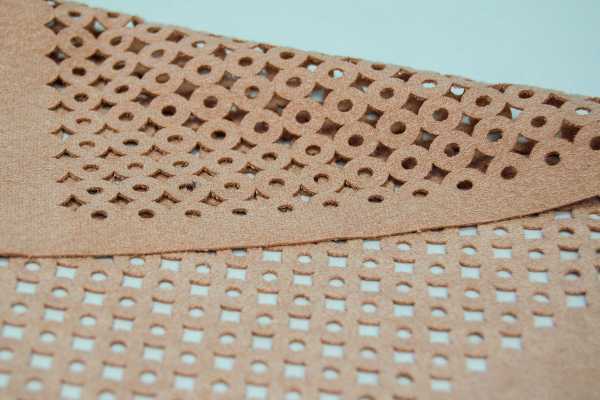

Возможности обработки ткани лазером

Лазерные станки с ЧПУ позволяют вручную размещать заготовки из ткани нужной площади (в соответствии с размерами рабочего отсека станка) или автоматически протягивать рулонные заготовки. Ряд моделей оснащены подобным загрузчиком в базовой комплектации, а для некоторых такой механизм – опция.

При «падении» лазерного луча, поверхность ткани в зоне обработки нагревается и мгновенно испаряется – так быстро, что тепло не успевает распространиться на соседние слои материала. Таким образом, ткань прожигается насквозь и «отрезается» лучом по контуру движения головки излучателя. При этом качество обработки мало зависит от вида материала. Поэтому лазерный станок способен работать практически с любым видами ткани, в том числе «трудными» (например, синтетическими смесовыми – «сыпучими»).

Контуры обработки задаются программно – всего лишь слегка переработанным графическим 2D-эскизом. Программирование открывает широкие технологические возможности, такие как:

• осуществление сложного кроя;• производство лекал;• раскрой особых видов тканей (например «термо-тканей»), и т.д.Современные программные пакеты для подготовки управляющих файлов позволяют оптимизировать расположение изделий на общем поле тканевой заготовки. В результате экономится материал и минимизируется число «обрезков». К тому же обрезки подходящего размера можно снова использовать для производства полноценных изделий.При обработке ткани лазером полностью отсутствует брак. А благодаря быстрой переналадке станка с ЧПУ, можно производить изделия разного вида в любом количестве – от единичного экземпляра, до массовой серии. Единствен минус – на лазерном станке с ЧПУ нельзя резать ткань настилами – только в один-три слоя (в зависимости от исходной толщины тканевой заготовки).

Резка ткани в инертном газе

Как было показано выше, при обработке лазером за один раз большого количества слоёв ткани, может наблюдаться обгорание краёв реза. Также возможно появление желтизны вблизи шва – особенно при обработке белых хлопковых тканей.

Тем не менее, в случае, когда ткань всё-таки приходится резать слоями (для повышения производительность резки или раскроя) следует применять систему обдува инертным газом. Поскольку инертный газ (к примеру, азот или СО2) не поддерживает окислительных реакций, то края ткани даже под действием высокой температуры лазера не будут ни обгорать, ни темнеть.Для применения обдува инертным газом лазерный станок с ЧПУ не требует дополнительных модификаций. Инертный газ можно подавать через штатную систему обдува/охлаждения лазерного излучателя (вместо используемого обычно воздуха). При этом расход газа будет сравнительно небольшой, а значит, себестоимость обработки ткани возрастёт несущественно.

Ещё одной сложностью при обработке ткани лазером (особенно при резке шерсти) является неприятный запах. Как известно, одно из главных достоинств лазерной обработки – отсутствие твёрдых отходов (стружки и пыли). Однако при испарении обрабатываемого материала образуется газообразный «остаток», который отводится специальной вытяжной системой станка. В случае с обработкой ткани следует позаботиться об интенсификации отвода газа. Ряд моделей лазерных станков имеет регулировку производительности вытяжной системы (к примеру, специальными шторками перекрывается часть вытяжных сопел, следовательно, интенсивность вытяжки газа через оставшиеся сопла возрастает). Так вот, при обработке ткани следует регулировать систему вытяжки на максимальную производительность.

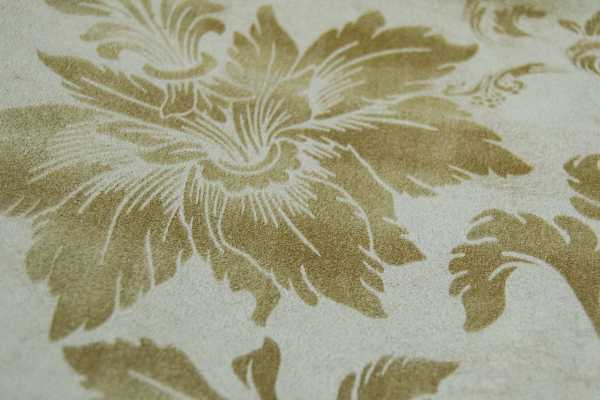

«Секреты» гравировки на ткани

В последнее время модным направлением стала гравировка всевозможных изображений на ткани (особенно джинсовой). Как маркетинговый ход, технология гравировка ткани оправдывает себя превосходно.Однако на практике вещи с гравировкой очень быстро приходят в негодность (вытираются, мохрятся и т.п.). В этом нет ничего удивительного, поскольку любая ткань является очень тонким материалом. Если его даже чуть-чуть «царапнуть» лазером, это нарушит структуру переплетения волокон ткани. Такое ослабление «несущего каркаса» приводит к потере прочности – ткань начинает сечься, как будто её длительное время интенсивно тёрли.

Таким образом, если гравировка изображений на ткани всё же необходима, следует выбирать участки одежды, подверженные минимальному трению. Иначе «ослабленная» лазером ткань под воздействием внешней истирающей нагрузки быстро придёт в негодность. И вся затея с созданием эстетического образа в скором времени будет испорчена ухудшением качества всей тканевой подосновы.

infolaser.ru

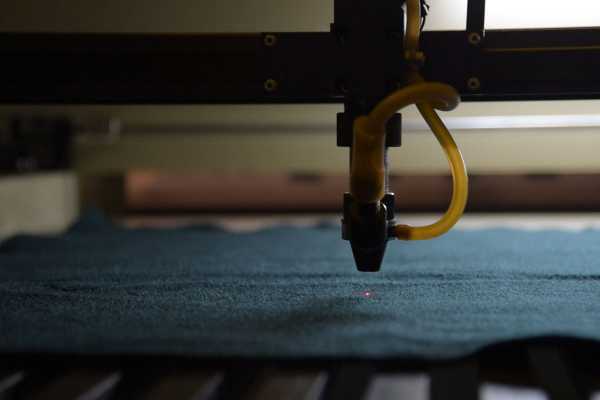

Лазерный раскрой ткани

Новые изобретения постоянно приходят в нашу жизнь. В первую очередь они появляются в сфере производства, чтобы максимально упростить и ускорить производственные процессы. Никакие отрасли не обходят стремительно появляющиеся новшества, а потом и еще более совершенные инновационные технологии.

Рассмотрим такую сферу как лёгкая промышленность. В пошиве одежды из тканей постоянно возникает что-то новое. Необычные материалы и новые фасоны, ведь эта отрасль напрямую зависит от постоянно капризно меняющейся моды. Следовательно, и в самой лёгкой промышленности должны появляться новые технологии.

Одной из новинок, постепенно завоевавшей многие сферы деятельности, стало применение лазерного оборудования. Оно во многом универсально и применимо для многих производств, в частности, и в лёгкой промышленности. С помощью лазерного оборудования процесс раскроя тканей стал гораздо быстрее и проще. Кто-то, очевидно, может задаться вопросом, почему в этом деле стали применять лазерное оборудование, если процесс раскроя всегда осуществлялся механическим контактным способом?

Но преимуществ у лазерного оборудования гораздо больше, чем у каких-либо других способов. Лазерный луч позволяет разрезать материалы быстро, качественно и максимально ровно. Края тканей после такого раскроя не осыпаются, потому что посредством лазерного луча происходит их оплавление. Также при помощи лазерного оборудования можно сплавить ткани в несколько слоёв, если это требуется.

Процесс раскроя тканей, если оно производится на лазерном оборудовании, управляется на компьютере (в комплекте с лазерным станком поставляется специальное программное обеспечение для него, кроме того, можно использовать графические редакторы). Поэтому при работе на лазерном станке в раскрое тканей достигается такая точность (погрешность края составляет примерно 0,01мм), какая, к сожалению, не может получиться при раскрое тканей обычным способом. Даже при использовании сложных тканей раскрой получается точным и экономичным.

Также удобно применять лазерные станки вместе с вышивальным оборудованием. Благодаря этому, упрощается процесс создания аппликаций и улучшается качество продукции с одновременным ростом производительности персонала. Это является большим плюсом, повышающим экономическую отдачу от использования оборудования.

Помимо уже известных всем тканей, постоянно появляются новые ткани. Некоторые из них возникли именно с появлением в лёгкой промышленности лазерных технологий. Эти полимерные материалы достаточно практичны, мало загрязняются и легко очищаются, а, кроме того, весьма долговечны. Использование такого рода тканей представляет большой простор для фантазии.

Несмотря на то, что использование лазерного оборудования для раскроя тканей является новинкой, многие дизайнеры уже успешно применяют эту технологию. Ведь лазерное оборудование, а также изобретение новых тканей открывают неограниченные возможности для творчества в лёгкой промышленности.

Список партнеров по услуге лазерной резки и гравировки

www.yusto.ru

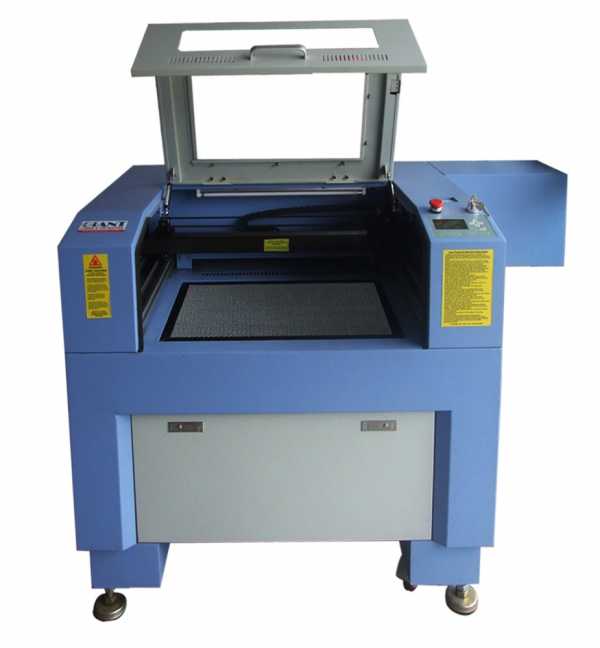

Выбор лазерного станка для обработки текстиля

До недавнего времени текстильная промышленность оставалась отраслью с высокой долей ручного труда. Одна из главных причин этого – затруднённая обработка ткани станочным способом. Поскольку ткань является тонким и непрочным материалом, её механическая резка требует надёжного крепления заготовок. А как добиться этого для тонкого, гибкого и рвущегося материала?Поэтому для раскроя/отреза тканей используются в основном большие промышленные машины-«ножницы». А вот применить подобное оборудование в небольшой мастерской частного предприятия практически невозможно.Ситуация радикально изменилась с распространением технологии обработки лазером. Высокоэнергетический луч обеспечивает тончайший шов реза, а лазерный станок под управлением микропроцессорной системы ЧПУ способен осуществлять фигурный раскрой тканевых заготовок, обеспечивая высокое качество обработки, полное отсутствие брака и значительную экономию материала.

Кроме того, современные модели лазерных станков с ЧПУ очень просты в управлении и обслуживании – с этим легко справится каждый (необязательно технический специалист). Программой для лазерного станка с ЧПУ служит графический эскиз, что значительно упрощает настройку станка и сокращает «путь» от набросков дизайнера-модельера до их воплощения в материале.

И главное – стоимость большинства моделей лазерных станков с ЧПУ (даже обеспечивающих промышленный темп и объёмы обработки) вполне доступна для малого предприятия, художественного ателье, или частной мастерской. В случае грамотного подхода к выбору лазерного оборудования для обработки тканей, ваш бизнес получит мощную станочную базу при минимуме денежных затрат!

Возможности лазерного станка при обработке тканей

Лазерный станок с ЧПУ представляет собой агрегат с прочным стальным корпусом, внутри которого располагается стол для размещения обрабатываемых заготовок, инструментальный портал, несущий головку излучателя, лазерная трубка, генерирующая излучение. Для движения инструментального портала предусмотрены шаговые электродвигатели, управляет которыми система ЧПУ. Контроллер ЧПУ осуществляет общее управление всеми системами станка, а также снабжён встроенной памятью для загрузки файлов-программ на обработку.

Обрабатываемая тканевая заготовка расстилается на горизонтальном рабочем столе. Его площадь соответствует максимальным размерам обрабатываемой заготовки. Тканевая заготовка может размещаться на столе вручную, или при помощи автоматического загрузчика. В этом случае, лазерный станок способен работать с рулонными заготовками, что значительно упрощает технологический процесс.

После размещения заготовки и загрузки управляющей программы станок может быть запущен в работу. Головка лазерного излучателя перемещается над плоскостью ткани и в заданной точке подаёт импульс лазера мощностью, достаточной для сквозной резки ткани. Поскольку лазер воздействует на ткань очень незначительное время, даже сквозной прожиг не затрагивает соседние слои – этим достигается тонкость шва и аккуратность краёв реза (отсутствие «подпалин»). Благодаря такой особенности лазерные станки с ЧПУ могут работать со всеми видами ткани – включая синтетические, «сложные» по фактуре.

В процессе обработки головка лазерного излучателя непрерывно движется над тканью – в соответствие с маршрутом обработки. А он, в свою очередь, в точности повторяет программный эскиз (по сути – графический файл). Способность излучателя совершать сложное пространственное движение позволяет воплощать фигурный раскрой ткани по самому причудливому эскизу. И всё это осуществляется быстро и с максимальным качеством!

Современное программное обеспечение позволяет оптимизировать расположение изделий на общем поле заготовки – ещё до отправки программного файла на станок. Это не только сэкономит материал при обработке, но и сократит длительность производственного цикла. Благодаря оптимизации, лазерная обработка ткани происходит при минимальном количестве «обрезков». К тому же их можно использовать в дальнейшем – для изготовления полноценных изделий (соответствующего размера).Одним из сильных преимуществ лазерного оборудования является высокая универсальность. Станок мгновенно переналаживается на выпуск изделий другого типа – при этом нет разницы, будет ли это единичная или массовая партия. Все экземпляры готовых изделий получатся качественными и идентичными.

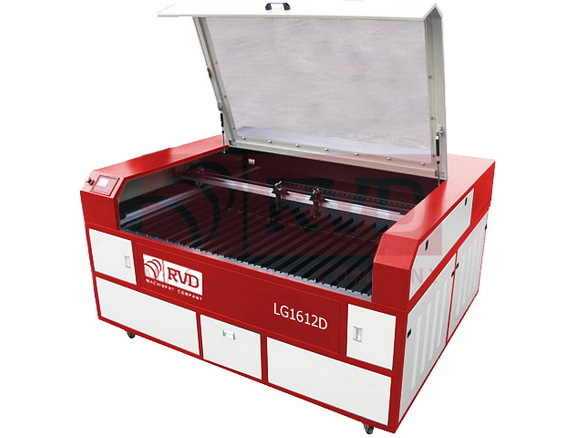

Критерии выбора лазерного станка

Первым, и самым главным, критерием является площадь рабочего стола. Лазерные станки с ЧПУ имеют широкую гамму моделей различного размера – с рабочим столом от 200 х 200 мм, до 2 х 3 метра. Естественно, для конкретного производства лучше выбирать станок со столом, несколько превосходящим по площади самые большие из обрабатываемых заготовок.

В противовес данному требованию выступает цена – чем больше размеры станка, тем, естественно, выше его стоимость. Кроме того, ряд моделей лазерных станков с ЧПУ больших размеров имеют неразборный корпус, что создаёт определённые трудности при транспортировке и размещении. Также под большие станки нужно помещение соответствующих размеров.И, тем не менее, станок большого формата является более универсальным. При необходимости он позволит оперативно расширить производство – ведь обрабатывать малые заготовки на большом оборудовании можно, а вот большие на малом – нет!

Вторым критерием является мощность лазерной трубки. Конечно, для резки ткани особенно высокой мощности не требуется – даже «слабенький» лазерный станок справится со сквозным прожигом и толстой ткани. Однако достаточная мощность обеспечит высокую скорость обработки. Для уверенной работы с тканью достаточно лазерной трубки мощностью 40-60 Вт.

Третий критерий – механизм автозагрузки ткани. Работа с рулонными заготовками избавляет сразу от двух процессов – ручной загрузки ткани перед каждым циклом обработки и предварительным раскроем ткани в размер рабочего поля станка.

Наличие механизма автозагрузки в базовой комплектации бывает не у каждой модели лазерного станка. Кроме того, механизм автозагрузки может не требоваться, если вы работаете с индивидуальными заказами и малыми партиями (или единичными изделиями).

Четвёртый критерий – система вытяжки. Одним из достоинств лазерной обработки является полное отсутствие твёрдых отходов (частиц материала, пыли и пр.). В процессе «облучения» образуется лишь газообразный остаток от испаряющегося вещества. Для отвода газа, лазерный станок оснащён штатной вытяжной системой. Однако для некоторых тканей (к примеру, шерсти) при обработке лазером характерно появление резкого запаха (не токсичного, но крайне неприятного). В этом случае следует позаботиться об интенсификации вытяжки. Ряд моделей лазерных станков имеют гибко настраиваемую производительность системы вытяжки – это следует учесть при выборе оборудования.

Пятый критерий (по порядку, но не по значению!) – производитель и сервис. Когда вышеописанные критерии сформируют «образ» станка, можно выбирать конкретную модель из имеющихся предложений на рынке. Изделия разных производителей сильно отличаются по стоимости – особенно «заманчивые» предложение имеются у китайской техники. Однако вне зависимости от цены, следует отдавать предпочтение тому производителю, который предоставляет гарантию на оборудование и имеет развитую сервисную сеть. В ином случае есть риск получить дешёвый, но неработоспособный лазерный станок с ЧПУ.

Обработка ткани в инертном газеОдним из недостатков лазерной обработки является невозможность резать несколько слоёв ткани за один раз без ухудшения качества (на ткани, особенно белой, может проявиться желтизна). Для исправления ситуации можно воспользоваться подачей инертного газа в зону обработки.

Инертный газ (азот, углекислота и пр.) может подаваться через штатную трубку воздушного обдува (охлаждения) фокусирующей линзы головки излучателя. Такая схема не требует существенной переделки оборудования – нужно лишь позаботиться о наличие внешнего баллона с газом и подходящего компрессора для его подачи. Единственный минус – такая система не выпускается производителями лазерного оборудования. Следовательно, её придётся «сочинять» самостоятельно и не пытаться сочетать с заводской гарантией на сам лазерный станок.

infolaser.ru

i-perf.ru

Лазерные станки с ЧПУ по металлу

Высокотехнологичные лазерные станки с ЧПУ по металлу могут использоваться для резки или гравировки. Оборудование может применяться для обработки любых металлов, а высокая точность позволяет наносить на поверхность любые рисунки, гравировки, надписи и даже фотографии.

Преимущества лазерных станков с ЧПУ

Главным плюсом лазерных станков такого типа выступает числовое программное управление. Благодаря тому, что процессом управляет автоматика, достигается высокая точность и качество гравировки или рисунки. Достичь такого уровня при ручном управлении невозможно.

Лазерные станки с ЧПУ по металлу обладают и другими важными преимуществами:

  • многофункциональность
  • простота использования
  • высокая скорость работы
  • продуктивность
  • надежность (сбои в работе программного обеспечения случаются крайне редко)
  • большой ресурс
  • экономичность и так далее

К плюсам также стоит отнести то, что после резки при помощи оборудования металл не нуждается в дополнительной обработке, что сокращает ресурсы и время на выполнение работ. Благодаря тонкому разрезу, достигается заметная экономия материала.

Где приобрести лазерные станки с ЧПУ?

Благодаря своим отменным техническим характеристикам, лазерные станки с ЧПУ по металлу нашли свое широкое применение в различных сферах. Если вы желаете приобрести высокотехнологическое оборудование, компания «Станки и Сервис» предлагает вам выгодные условия сотрудничества.

У нас вы можете приобрести оборудование от ведущих производителей на рынке. В ассортименте представлены станки:

  • Raylogic
  • Fiber LUXE
  • Fiber20

Все представленные станки отличаются надежностью, высоким качеством и длительным сроком службы. Мы предлагаем вам доступные цены и бесплатные консультации по любым интересующим вопросам. При выборе учитывайте мощность, функциональность, производительность и другие характеристики. Если вам трудно определиться с выбором, свяжитесь с нами, и мы поможем вам принять верное решение.

frezeru.ru

Станки лазерной резки металла: с ЧПУ, видео, фото

С самого момента появления металл является одним из самых используемых материалов на планете. Данная особенность обуславливает то, что на протяжении всего времени человек пытается улучшить процедуру его обработки. Оборудование для лазерной резки – один из современных подходов к организации процесса производства деталей из металла. Своими руками создать лазерный луч в бытовых условиях невозможно. Лидером в производстве промышленных станков для лазерной резки можно назвать Китай.

Станок-лазерной-резки-и-гравировки

Принцип работы

Если рассматривать лазерные установки, которые имеют домашний узкоспециализированный круг применения, работа основана на создании сфокусированной энергии. Для того чтобы ее было достаточно специальный аппарат проводит фокусировку энергии в один луч. Для управления исполнительного органа во время гравировки настольный или другой тип станка по металлу оснащают системой ЧПУ, своими руками переместить исполнительный орган при помощи блока ручного управления зачастую нельзя. Стоит отметить, что без внедрения ЧПУ процесс производства высокоточных деталей был бы невозможен.

Различают два основных типа лазера:

  1. твердый;
  2. газовый.

Есть и другие варианты исполнения, но их высокая цена и сложность конструкции определяют невысокую популярность. Только настольный вариант, который проводит обработку неметалла, может иметь установку невысокой мощности.

Наиболее популярными стали станки по металлу, которые имеют газовый портативный генератор энергии, когда применяется углекислый газ в качестве тела луча. Из-за отсутствия механического воздействия и при наличии ЧПУ, возможности  сделать меньшую мощность излучения, использовать станки стало возможно для обработки хрупких заготовок, неметалла.

Производство при резке по металлу или при выполнении гравировки осуществляется за счет воздействия высокой температуры, которая возникает на момент контакта с фокусированным лучом и поверхности заготовки. В результате резка по металлу происходит за счет его разогрева.

Достоинства станков лазерной резки

Портативный или промышленный станок по металлу, российского или зарубежного производства, к примеру, Китай, обладает следующими достоинствами:

  1. Высокая точность и производительность. Использование системы ЧПУ определяет полную автоматизацию гравировки и других процессов. Сделать обработку быстрее стало возможно из-за значительно увеличения мощности квантового генератора.
  2. Раскроечный процесс происходит с максимальной экономичностью.
  3. Исключена необходимость включения этапа доработки торцов или их гравировки с перебазированием, использованием другого оборудования.
  4. Станки по металлу с лазерной установкой применимы при необходимости выполнения гравировки или другого типа обработки на момент штучного, мелкосерийного или крупносерийного производства. Система ЧПУ позволяет их внедрять в различные автоматические линии обработки, настольный или мини вариант исполнения применим при штучном изготовлении деталей.
  5. Станки по металлу с лазерной установкой применяют для гравировки и другой обработки в случае, когда не допускается возникновение механического напряжения. Также отсутствие механического напряжения определяет возможность проведения гравировки или резки по твердому металлу.
  6. Есть возможность нанесения мини технологической разметки для последующей сборки по ней.
  7. Интегрированная система ЧПУ и особенности исполнительного органа определяют, что даже настольный или мини станок по металлу может использоваться для создания нестандартных изделий, которые имеют профиль различной геометрии и уровня сложности.
  8. Минимальный период от этапа разработки проекта до его реализации определяет то, что сделать детали можно с меньшими затратами, а это уменьшает окончательную стоимость продукта.

Подобные качества присущи как мини станкам, так и промышленным вариантом исполнения, которые выпускает Китай или Россия, в том случае, если оборудование подобрано правильно.

Виды лазерной резки

Основным элементом мини или промышленного лазерного станка является именно сама установка, которая проводит создание и скопление в луч определенной энергии. Комплектующее для лазерных станков может выглядеть по-разному, но зачастую состоит из:

  1. Особого источника энергии, портативный вид системы накачки.
  2. Рабочего тела, который отличается вынужденным эффектом излучения. Позиционирование этого элемента происходит при помощи системы ЧПУ.
  3. Резонатора оптического типа, который состоит из набора зеркал или других элементов.

Сделать своими руками даже мини вариант лазерной установки практически невозможно из-за сложности конструкции.

Ситуация, при которой использовать портативный генератор лазерного излучения, зависит от необходимой мощности воздействия и вида лазера. Можно сделать следующего рода классификацию по применению лазерного оборудования:

  1. Твердотельный имеет мощность не более 6 кВт. Своими руками сделать его нельзя, но конструкция все же не очень сложная. Применяется зачастую именно в производственных целях. Рабочее тело, которое имеет портативный элемент лазерного станка, представлено рубином или стеклом с примесью неодима. Именно поэтому цена станка довольно велика, а своими руками сделать систему практически невозможно. Основным преимуществом мини варианта исполнения твердотельного лазера можно назвать способность создания мощного заряда энергии за несколько миллисекунд. Вариант твердотельного лазера используют в промышленности, мини станки – для гравировки или мелкосерийного производства.
  2. Газовые имеют мощность до 20 кВт. Российского производства станки с газовым типом лазера применяют преимущественно в научных экспериментах. Своими руками сделать даже портативный вариант установки невозможно. Активное тело представлено азотом в газообразном виде, гелем или углекислым газом. Атомы подобных веществ способны приобретать направленное движение при воздействии электричества.
  3. Газодиномичные установки имеют мощность от 100 кВт, страна производитель зачастую Китай. Своими руками в этом случае нельзя провести даже замену элементов системы. Система очень сложная и редкая. Рабочим телом выступает углекислый газ, который подается в портативный нагреватель. Сначала газ нагревают, затем его пропускают через очень узкий канал и охлаждают. Портативный элемент системы подобным образом создает пучок энергии, который используется для лазерной резки. Своими руками в этом случае позволяется только составить план обработки. Подобные установки, которые зачастую поставляет Китай, имеют изолированную среду обработки и способны проводить резание любого металла. Есть возможность поместить источник луча на любом расстоянии от обрабатываемой поверхности без потери мощности и качества обработки.

Зачастую именно Китай является поставщиком рассматриваемого оборудования, но есть варианты российского производства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

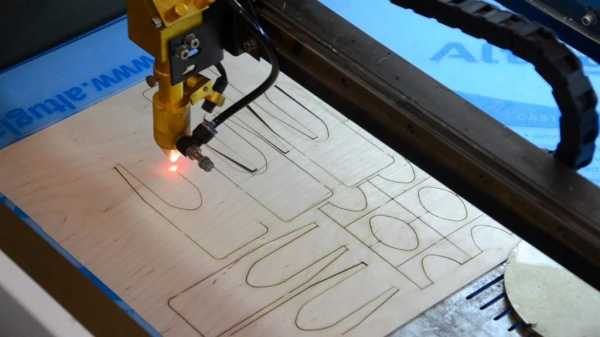

Изучаем лазерный станок с ЧПУ по дереву: устройство, выбор, преимущества

Лазерный

Лазерный станок с ЧПУ по дереву используется во многих сферах производства. Поэтому важно знать его устройство, особенности, и преимущества.

У вас имеется лазерный станок с чпу по дереву, или Вы хотите его прибрести?  Это не удивительно, так как лазерный ЧПУ является популярной машиной, которая используется во многих сферах производства.

Сувениры, мебель, рекламная продукция – это далеко не весь перечень предметов, которые можно изготовить с его помощью. Лазерные станки сегодня стали отличной альтернативой ручной резке, выжиганию, резьбе, что намного упростило данные процессы и сократило время, затрачиваемое на работу.

Выбор лазерного станка для работы с деревом

Конечно, при выборе станка нужно быть предельно внимательным и обращать внимание даже на самые мелочи, так как станок – вещь недешёвая и будет служить вам долгие годы. Главными при выборе лазерного станка для дерева есть две следующие характеристики:

  1. Размер рабочего поля. Продумайте, какое рабочее поле вам необходимо и для каких задач оно будет использоваться.
  2. Мощность трубки. Данный элемент будет зависеть от того, какова толщина обрабатываемого материала. Если станок будет использоваться для резки фанеры, то из собственной практики могу сказать, что более чем 85 Вт брать не следует (это вместе с гравировкой). Так как такая мощность вполне справится с толщиной материала примерно 10 мм.

Могу предложить еще один вариант, более экономный. Если требованиями является раскрой и гравировка, то вполне возможно купить два различных станка соответственно. Да и для гравировки понадобится поле меньшего размера и трубка меньшей мощности (даже 45 Вт), но есть один минус – понижение производительности.

Устройство станка

Вся конструкция станка с числовым программным управлением состоит из следующих элементов: станины, горизонтального рабочего стола или столешницы, мобильного портала с инструментами, который находится над рабочей поверхностью (оснащена лазером), лазерного узла, который включает в себя лазерную трубку, головку излучателя, линзы и зеркала.

Также конструкция включает в себе электромотор, который осуществляет движение лазера. Данным элементом управляет специальная компьютерная программа.

Схема работы станка следующая:

  1. Поступление смеси с азотом, диоксидом углерода и гелием в трубку.
  2. Подача напряжения для формировки лазерного луча, которая происходит за счет трансформатора.
  3. Фокус луча с помощью линз и зеркала.
  4. Обработка заготовки головкой лазера.
  5. Постоянное охлаждение трубки водой, как способ защиты от перегрева.

Принцип работы

Для работы понадобится источник энергии, активная среда, и оптический резонатор.

Все происходит примерно так: с помощью источника в активную среду попадают кристаллы, которые несут некий заряд. Далее они (те самые кристаллы) притягивают к себе подобные себе частички. Кристаллы начинают двигаться живее за счет усилителя, часто сталкиваются с атомами и выбивают новые кристаллы. Через резонатор они идут наружу узким лучом, который мы собственно говоря и видим.

Лазерный луч, который сфокусирован в какой-нибудь точке, имеет высокое содержание энергии. Данная энергия и позволяет ему проникать в любые материалы.

Типы древесины

Лазеры могут обрабатывать различные виды древесины для разного рода деятельности, что позволяет производить новые продукты для самых разных отраслей промышленности. Давайте рассмотрим их детальней.

Типы древесины, которые подходят для лазерной обработки:

  • МДФ;
  • ХДФ;
  • фанера;
  • ДСП;
  • натуральное дерево;
  • драгоценные породы дерева;
  • массивная древесина;
  • шпон и прочее.

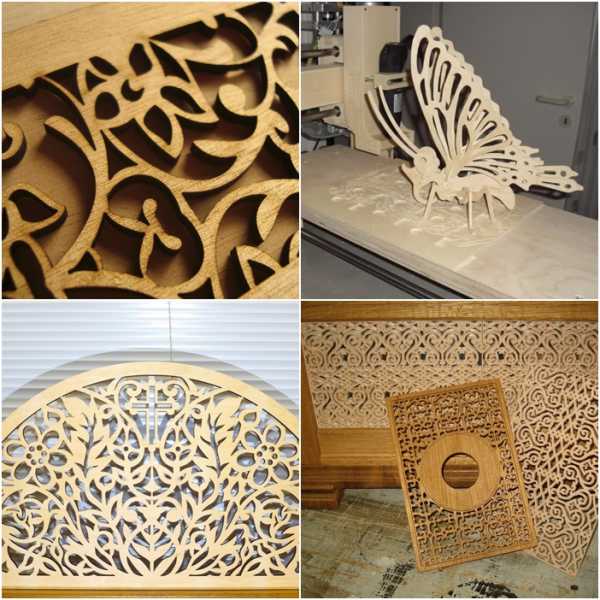

Изделия

Лазерная гравировка дерева создает дополнительную ценность благодаря персонализации и точности. Имеется также возможность сделать каждую деталь неповторимой, выгравировав логотипы, имена или изображения в своих продуктах.

Точная лазерная резка позволяет создавать детали с точностью до десятых долей миллиметра даже для тонких форм.

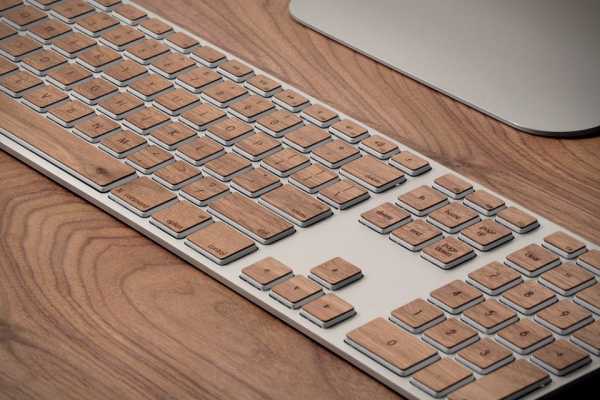

Лазерные машины могут вырезать и гравировать множество изделий из дерева, таких как игрушки, предметы искусства и ремесла, сувениры, ювелирные изделия, подарки, архитектурные модели, торговое оборудование, и многое другое.

Преимущества лазерной обработки дерева

Достоинств у лазерной обработки древесины со станком ЧПУ достаточно много, но можно выделить наиболее основные:

  1. Простота производства.
  2. Механизация процесса.
  3. Точность инструментов.
  4. Наименьший износ инструмента.
  5. Отсутствие стружки.
  6. Характерные и продуктивные гравюры.
  7. Бесконтактная обработка (минимальное воздействие на материал).

vseochpu.ru
