Станок с бензопилы – два варианта изготовления своими руками, чертежи, видеоинструкция

alexxlab | 02.06.2020 | 0 | Вопросы и ответы

Содержание

два варианта изготовления своими руками, чертежи, видеоинструкция

Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

  1. Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

  2. Ленточные бензопилы способны распилить бревна достаточно большого диаметра. Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Несколько полезных советов

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Инструкция по эксплуатации самодельной пилорамы из бензопилы

После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:

  1. На основании с помощью тисков зажать бревно.
  2. На полозьях и пилораме установить разметку.
  3. Плавно завести агрегат и медленно начать вести его к бревну. При этом шина бензопилы должна находиться точно по центру разметки пропила.

Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.

Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты, к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.

Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Пилорама из бензопилы как сделать

🏠 » » Пилорама из бензопилы своими руками как сделать быстро и легко

Содержание материала

Сегодня купить стационарную пилораму для дома практически нереально, так как стоит она баснословных денег. Однако когда нужно распилить древесину или обработать ее, то остается только один выход — пилорама из бензопилы своими руками. Конечно, самодельному инструменту еще далеко до заводского аналога, однако для дома такой конструкции хватит с головой. Как сделать ее в домашних условиях, знают не многие, поэтому пора углубиться в этот вопрос.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.



Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки

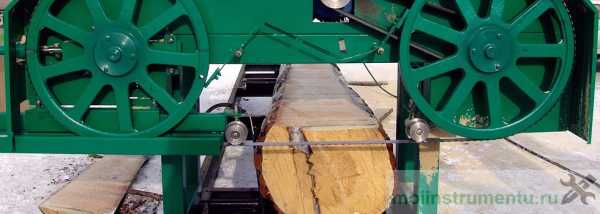

  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

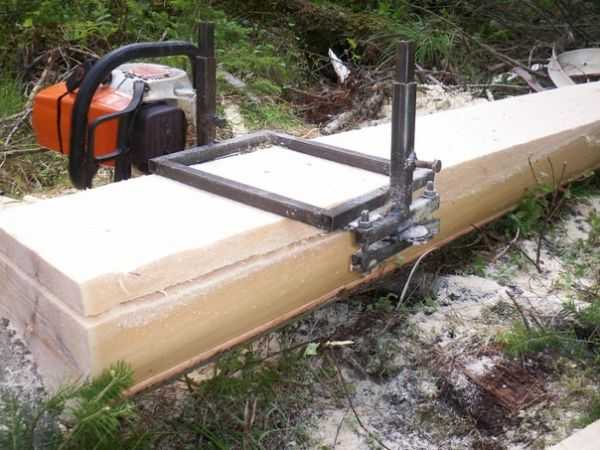

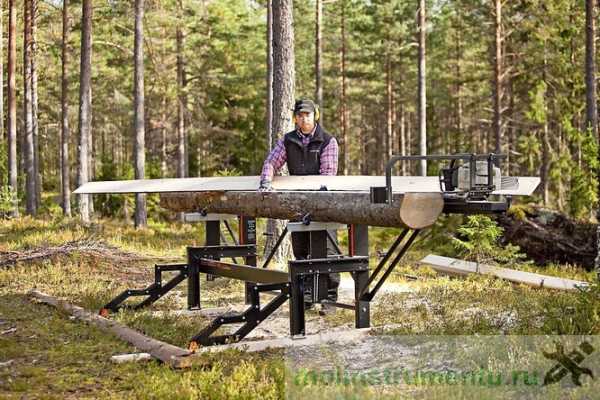

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.



Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

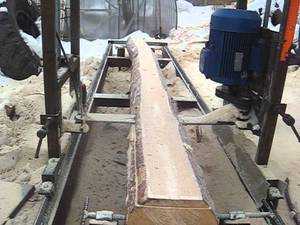

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

  1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
  2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

  • Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
  • В любой момент ее можно разобрать, чтобы продолжить пилить деревья
  • Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

  1. Бензопила, которая используется в качестве приводного режущего источника
  2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
  3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Это интересно! Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Пилорама из бензопилы своими руками инструкция с фото

Самодельная пилорама из бензопилы — это возможность хорошо сэкономить на покупке досок, которые понадобятся при выполнении любых строительных работ. Рассмотрим несколько вариантов, как быстро и легко сделать пилораму из бензопилы с минимальными финансовыми и физическими затратами.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

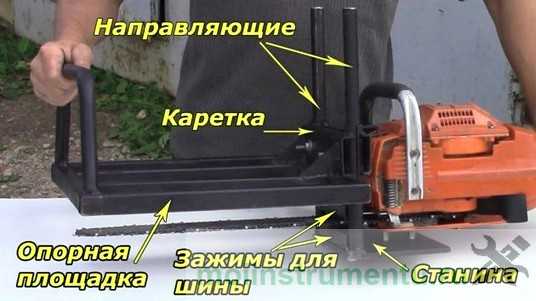

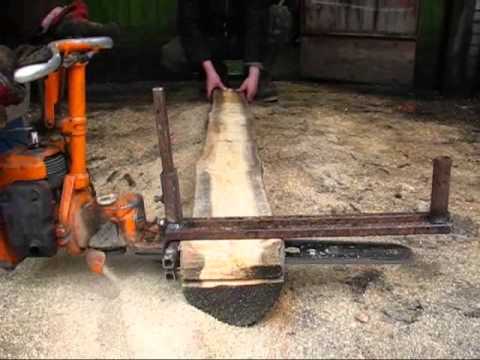

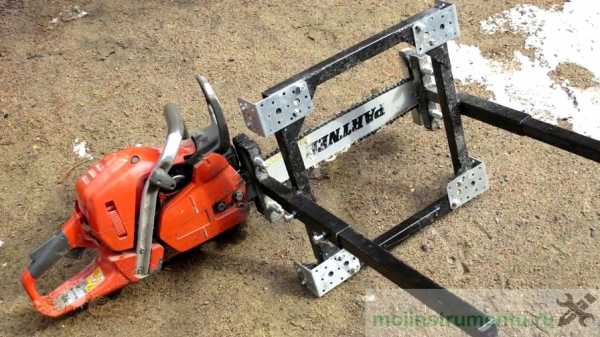

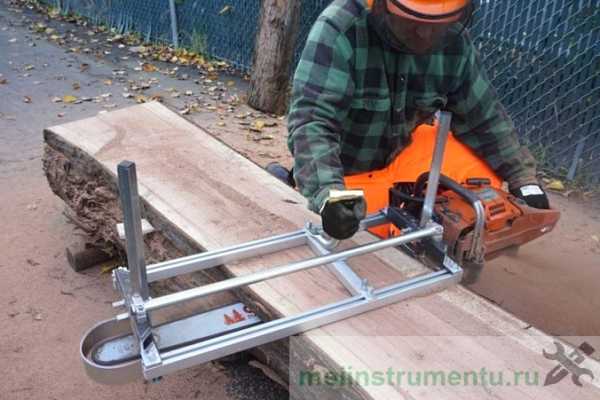

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

  1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
  2. Стальной уголок размером 5х5 см
  3. Стальная трубка до 1 метра и диаметром 15-20 мм
  4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

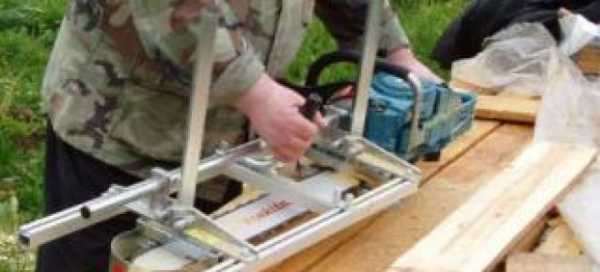

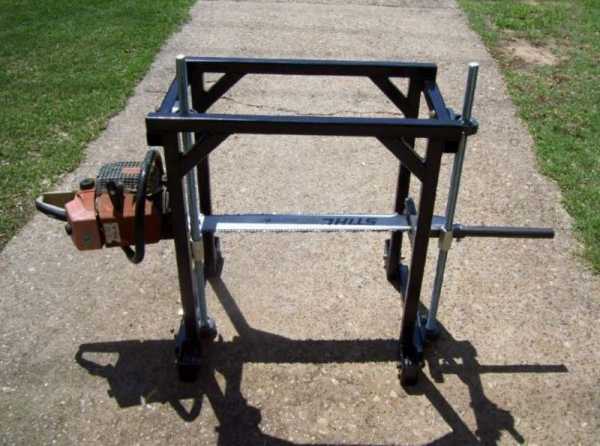

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

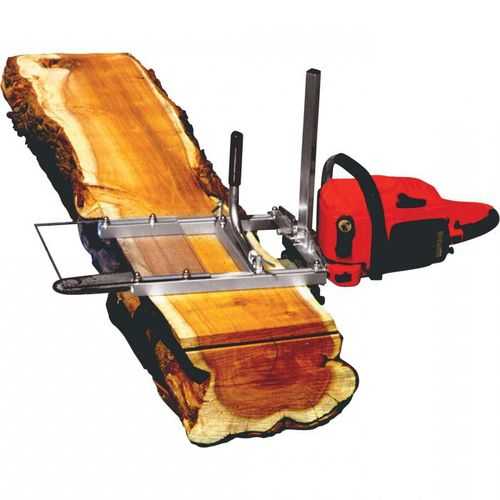

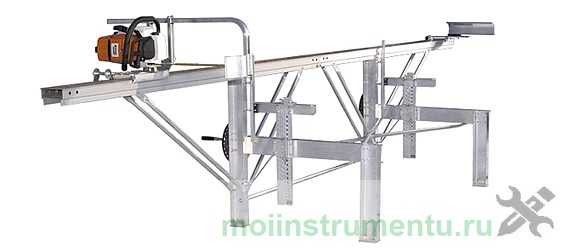

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно! Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно! Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

  1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
  2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
  3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
  4. Выставляется необходимая толщина распила досок
  5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
  6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
  7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Это важно! Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

[Всего голосов: 1    Средний: 1/5]

moiinstrumentu.ru

Реально ли сделать пилораму из бензопилы своими руками

Древесина представляет собой один из самых популярных строительных материалов. Для ее обработки используются современные инструменты и техника. Для спиливания деревьев не обойтись без такого универсального инструмента, как бензопила. Для дальнейшей обработки древесины применяются специальные пилорамы, стоимость которых обычно выше, чем бензопил. Для того чтобы не пришлось покупать еще и пилораму, домашние мастера нашли выход из такой ситуации. Пилорама изготавливается из бензопилы своими руками, что позволяет существенно сэкономить на приобретении спецтехники.

Что представляет собой пилорама из бензопилы

Пилорама представляет собой устройство, предназначающееся для распиловки бревен на доски. Это незаменимый инструмент для тех, кто занимается валкой леса. Бензопила является настолько популярным видом инструмента, что под нее выпускаются специальные мини-пилорамы. Такие мини-пилорамы могут иметь как уже встроенные бензопилы в конструкции, так и продаваться без них. В них благодаря устройству для фиксации, можно закреплять как бензопилу, так и электропилу. В качестве механизма передвижения используются ролики, которые передвигают тележку по рельсовому пути.

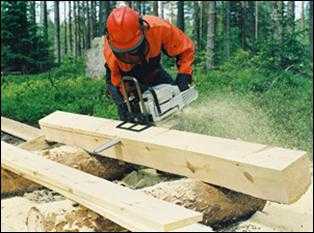

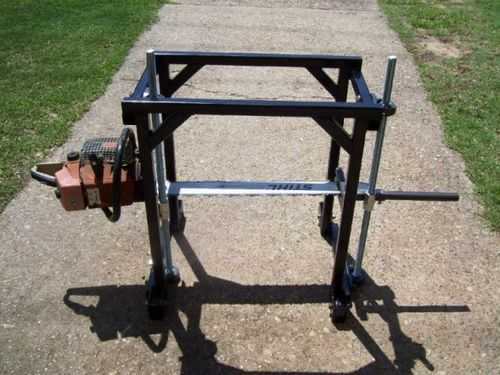

На основании такого устройства была сооружена мобильная пилорама из бензопилы. Она представляет собой специальную насадку, которая устанавливается на инструмент. В основе насадки лежит каркас или станина с параллельно расположенными шине направляющими. Эти направляющие имеют способность перемещения ближе или дальше от шины, что позволяет регулировать толщину получаемых досок. Посредством такого устройства можно распиливать бревна прямо на месте валки леса. Часто такие действия проводятся для того, чтобы облегчить транспортировку леса. Получаемые пиломатериалы можно вручную погружать на транспорт, что существенно позволяет сэкономить на погрузке бревен.

Важно знать! Существенным недостатком бензопилы в качестве пилорамы является образование большого количества опилок, а также продолжительное время продольной распиловки бревен.

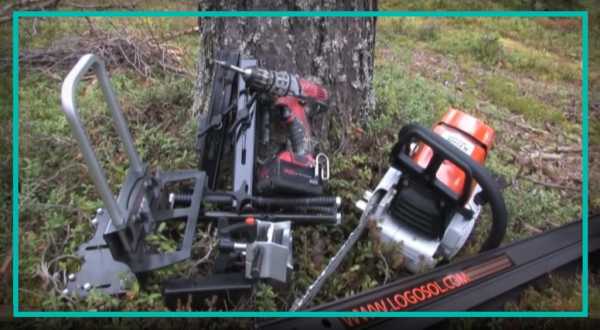

Портативный вариант

Ленточные пилы, которые используются на стационарных пилорамах, распускают бревна на доски в несколько раз быстрее и эффективнее, нежели с помощью бензопил.

Комплектующие для изготовления

В зависимости от того, какой вид будет иметь агрегат, для его изготовления потребуется воспользоваться следующими комплектующими:

  1. Бензопила, как основной режущий инструмент.
  2. Сварочный аппарат с электродами.
  3. Ролики и направляющие.
  4. Подшипники для роликов.
  5. Материал для изготовления каркаса, который будет представлен в виде уголков или металлических профилей.

Потребуется также подготовить чертеж пилорамы из бензопилы. Ведь на основании такого чертежа и будет подготавливаться самодельный аппарат. Для изготовления простейшей ручной пилорамы потребуется минимум материалов, да и работа займет немного времени. Если же планируется изготовить стационарный станок с использованием бензопилы, тогда важно подготовить еще рельсы, по которым будет осуществляться передвижение агрегата.

Разновидности самодельных пилорам

Самодельная пилорама из бензопилы может быть следующих видов:

  1. Неподвижная стационарная. Такой вариант самодельной пилорамы предусматривает перемещение заготовки, а режущий агрегат при этом находится в неподвижном состоянии. Качество реза на таких агрегатах получается достаточно высоким, но самым главным преимуществом является возможность осуществлять распиловку деревьев различной длины. Недостатком же является необходимость изготовления механизма, посредством которого будет осуществляться перемещение бревна к режущему устройству.
  2. Подвижная стационарная. Для этого используются рельсовые направляющие, посредством которых осуществляется перемещение пилящей части станка. Заготовка при этом неподвижна и фиксируется с помощью струбцины. Такой вариант упрощает рабочий процесс, но недостатком является необходимость распиливания заготовок только определенной длины.
  3. Мобильный вариант. Такая пилорама из бензопилы еще называется мини, так как инструмент можно переносить. Такой вариант имеет преимущество, когда отсутствует специальная техника для погрузки бревен на основание пилорамы. Недостатком является необходимость прикладывания ручной физической силы, которая требуется для перемещения инструмента вдоль распиливаемого бревна.

Какой вариант выбрать в каждом конкретном случае, зависит непосредственно от потребностей и наличия материалов. Для создания стационарной пилорамы потребуется не только много материала, но еще и наличие места, где бы станок имел постоянное расположение. Для мобильных агрегатов такая необходимость исключается.

Как сделать пилораму из бензопилы

Первоначально необходимо подготовить схему самоделки. Когда будет готова соответствующая схема, необходимо на ее основании приобрести комплектующие материалы, после чего приступать к выполнению работ.

Важно знать! Если планируется изготовление пилорамы стационарного типа, то рекомендуется прибегнуть к использованию электродвигателя и ленточной пилы, что позволит минимизировать толщину реза, а также ускорить процесс распиливания бревен.

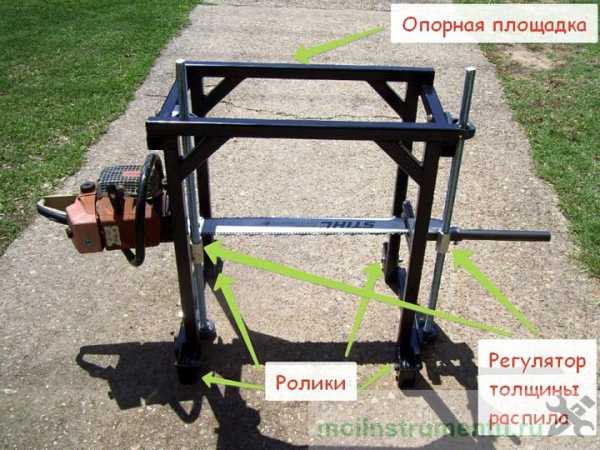

Чтобы изготовить мини пилораму из бензопилки, потребуется воспользоваться такими комплектующими, как профильная труба, уголок, а также сварочный аппарат и крепежные детали. Такие материалы найдутся у каждого хозяина, поэтому можно приступать к проведению работ:

  1. Для начала необходимо сварить раму или станину, которая будет выступать в качестве направляющей для движения инструмента вдоль древесины.
  2. Изготовление вертикальной стойки. Когда готова станина, надо сделать вертикальную стойку, для чего потребуется прибегнуть к использованию болтовых крепежных элементов. Вертикальная стойка позволит устанавливать или менять ширину распила.
  3. Изготовление передвижного ролика. К раме следует приварить передвижной ролик в нижней части бензопилы, что позволит существенно упростить процесс перемещения самодельного агрегата.
  4. Изготовление рукоятки. Посредством такой рукоятки упрощается процесс перемещения самодельного агрегата при выполнении распиловочных работ.

Прибегая к продольному распиливанию бревен, не стоит забывать использовать специальные усиленные цепи.

В завершении стоит отметить, что все самое необходимое у вас имеется, теперь только дело остается за вами. Бензопила является универсальным инструментом, применение которой является попросту бесценным при выполнении тех или иных видов работ.

instrumentyvdom.ru

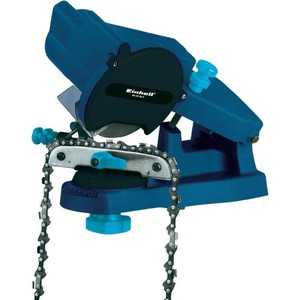

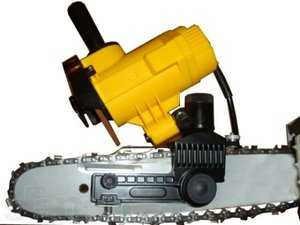

Станок для заточки цепи бытовой бензопилы своими руками: устройство, варианты станков

В ситуациях, когда возникает задача по распиливанию древесины в больших количествах, многие часто прибегают к помощи такого полезного инструмента, как бензопила. И, скорее всего, каждый дачник и садовник имеет в арсенале подобное устройство. Конечно, потребность в таком инструменте у дачников возникает нечасто, из-за чего нельзя сразу сказать, в каком состоянии находится цепь и требуется ли ее заточка. Ситуация проясняется в тот момент, когда приходится применять ее по назначению, например, для отпиливания крупного сучка или же для перерезания нескольких кубометров дров.

Учитывая, что пользоваться подобным инструментом приходится довольно редко, большинство мало внимания уделяет правильной заточке цепи бензопилы. Нередко, когда возникает необходимость в заточке цепи, большинство не рассматривает вариант приобретения готового приспособления. Многие пытаются решить проблему путем изготовления оборудования для заточки цепей бензопил своими руками, и часто им удается добиться впечатляющих результатов в реализации этого замысла.

Признаки затупления режущей цепи

Еще до того как приступить к заточке цепи, не помешает вначале удостовериться, что она потеряла былую остроту и без ее правления нельзя эффективно работать этим инструментом. Подсказками о том, что цепь действительно затупилась, будут следующие:

  • на процесс пиления приходится затрачивать больше времени, чем обычно.
  • чтобы распилить какой-либо предмет, приходится прилагать гораздо большие усилия.
  • Во время распиловки возникающая стружка имеет темный оттенок, цвет пригорелости, становится мелкой.
  • двигатель подвергается повышенной нагрузке, нежели обычно.

Если приходится наблюдать любой из этих симптомов, значит, цепь необходимо заточить. Если этот инструмент приобретался для бытового применения, то такую процедуру, как заточка цепи следует проводить каждый месяц. А вот если бензопила была выбрана для использования в более активном режиме, то чистоту заточки цепи можно увеличить. Следует учесть, что лесорубы занимаются подобной работой каждый день.

Особенности конструкции цепи для бензопилы

В техническом плане процедура заточки цепи бензопилы мало чем отличается от заточки любых других инструментов. Однако для грамотного выполнения этой работы необходимо иметь в наличии специальные приспособления. При этом вначале нелишним будет ознакомиться с устройством цепи, а также выяснить, с какими поверхностями необходимо работать.

Что отличает цепь бензопилы, так это то, что ее зубья имеют сложную геометрическую форму: боковая и верхняя режущие кромки имеют различный наклон по отношению друг к другу, из-за чего не так просто заточить цепь. В плане работы цепь схожа с большим количеством миниатюрных рубанков, которые образуют вместе единую систему. При этом создаваемая ими стружка имеет различную толщину, которая настраивается при помощи ограничителя. Также на это влияние оказывает и тип материала, с которым вы планируете работать. В зависимости от того, планируется ли пилить мягкое или твердое дерево, будет выбран определенный вариант настройки цепи.

Очень важно уже при первых признаках затупления цепи начать точить ее. Ведь выбранный для этого момент влияет на то, позволит ли это свести к минимуму количество материала, которое будет удалено во время заточки. Это, в свою очередь, поможет продлить срок службы инструмента. По этой причине не следует тянуть с заточкой цепи.

Станки для заточки бензопил

Чаще всего владельцы бензопил в качестве инструмента для заточки цепей используют простые напильники и систему направляющих. Однако станок представляется более удобным приспособлением. Учитывая, что мы решили выбрать именно этот вариант, то уделим именно ему больше внимания.

Использование напильника для заточки цепи имеет одну особенность: прибегать к подобному методу можно не каждый раз, поскольку спустя некоторое время зуб может лишиться своей изначальной формы. Таким образом, станок сможешь стать эффективным решением этой проблемы. Он отличается наличием сложной конструкции, но с его помощью можно очень точно заправить цепь, не изменив характеристики режущих зубьев.

Мобильный станок

Все доступные для заточки бензопил станки могут быть классифицированы на два типа:

  • стационарные;
  • мобильные.

Если говорить о последних, то они отличаются небольшим весом, из-за чего во время выполнения заточки их можно одеть непосредственно на шину пилы. С помощью подобного оборудования можно обеспечить высокую точность направления заточного инструмента, исключить погрешности при выполнении заточки в ее углах.

Процесс заточки

Если вы выбрали ручной мобильный станок для возвращения бензопиле былой остроты, то вам следует знать, в каком порядке необходимо выполнять операции.

  • Первое, что необходимо сделать — ослабить зажим цепи.
  • Далее ее необходимо разместить таким образом, чтобы каждое звено было направлено в сторону заточного полотна.
  • После этого необходимо выставить угол, под которым и будет выполняться заточка инструмента.
  • Затем уже производится сама заточка зубьев бензопилы, где необходимо периодически менять направление, в котором будет перемещаться заточное полотно.

По своему исполнению подавляющее количество мобильных станков схожи с лучковой пилой за одним исключением: вместо полотна здесь используется круглый напильник. Если рассматривать положительные стороны подобного метода, то главным следует назвать то, что выправление цепи позволяет обеспечить правильное расположение всех режущих кромок в соответствии с одним общим для всей цепи размером.

Чаще всего для этого выбирается один конкретный зуб, под который и выполняется настройка ручного станка. Во время выполнения заточки эту операцию совершают несколькими движениями, переходя от одного зуба к другому. Действуя подобным образом, можно быть уверенным, что настройки останутся прежними, в результате этот бензопила будет иметь идеально заточенные зубья.

Важные нюансы

Чтобы создать подобный станок, с помощью которого можно будет затачивать бензопилы своими руками, необходимо иметь в наличии фрезерное и токарное оборудование, хотя и их наличие не является обязательным требованием. Здесь важнее всего обеспечить необходимую точность, а этого можно добиться, если использовать подходящие крепления и фиксаторы. Однако вначале стоит подумать над тем, будет ли это наиболее целесообразным вариантом, учитывая, что мобильный станок является очень доступным устройством, которое можно приобрести в любом магазине, где предлагаются различные инструменты.

Стационарный станок

У подобного оборудования для заточки цепи бензопилы имеется немало достоинств, среди которых наибольшего внимания заслуживает отсутствие проблем в использовании, простота настройки, хотя в то же время он отличается наличием сложной конструкции. Прибегать к его помощи имеет смысл лишь в тех ситуациях, когда в вашем распоряжении имеется мастерская по заточке цепей.

Однако при наличии заточного станка для цепей бензопил вы убедитесь в том, что он сможет стать вашим надежным помощником: главное, правильно выставить необходимые параметры, после чего нужно только закрепить диск рядом с затачиваемой кромкой и запустить станок. Далее останется лишь наблюдать за самим процессом заточки. Сегодня можно встретить такие модели, которые самостоятельно фиксируют тиски в тот момент, когда к ним подводится заточный диск.

Заключение

Вне зависимости от того, насколько часто вам приходится пользоваться бензопилой, в любом случае когда-нибудь наступит такой момент, когда придется задуматься о заточке цепи бензопилы. На этот случай желательно, чтобы у вас было решение этой проблемы. Владельцы, которые уже знают о возникновении подобной ситуации, начинают рассматривать варианты, которые помогли бы им вернуть цепи бензопилы былую остроту. И подавляющее большинство часто останавливает выбор на вариант изготовления устройства для заточки бензопил своими руками.

Не стоит думать, что изготовление подобного оборудования — это напрасные траты сил, времени и денег. Имея в своем распоряжении подобный станок, владелец может достаточно быстро и качественно выполнить заточку цепи. Причем время здесь является одним из ключевых факторов, поскольку именно от того, как скоро будет выполнена заточка затупившейся цепи, и зависит, сколько металла будет удалено с инструмента и как долго он прослужит вам.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Пилорама из бензопилы своими руками: видео, чертежи, фото

На протяжении последних нескольких десятилетий древесина является самым популярным строительным материалом, который применим как при возведении сооружений, так и при отделке. Еще несколько лет назад для обработки древесины использовались примитивные инструменты, которые не имели высокой производительности. В современном мире существуют станки, позволяющие автоматизировать процесс для упрощения процесс обработки и повышения производительности. Примером можно назвать пилораму, используемую для распиливания заготовок. Стоимость промышленного варианта исполнения очень велика, лесопилка приобретается только в случае наладки производства в большом объеме. В быту чаще всего используются самодельные варианты исполнения, которые имеют меньшую стоимость и лучше всего подходят для решения бытовых задач. Самодельная пилорама из бензопилы может быть изготовлена при использовании различных чертежей.

Цепная пилорама

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

  1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
  2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Что необходимо для проведения работы по самодельному созданию лесопилки?

Для того, чтобы пилорама из бензопилы своими руками была изготовлена правильно, следует скачать или самостоятельно создать чертежи, в которых отражаются основные линейные размеры и правильность расположения всех элементов. Перед тем как заниматься этой работой, следует решить, где будет проводится установка оборудования. Пилорама из бензопилы может иметь различные габаритные размеры, что позволяет проводить установку практически в любом помещении. Также нужно предусмотреть возможность крепления конструкции к основания. Во время резки может образовываться достаточно много пыли. Поэтому при работе в закрытом помещении следует позаботится о наличии специальной вытяжки.

При рассмотрении того, как сделать пилораму из бензопилы самостоятельно, следует обратить внимание на нижеприведенный список необходимых деталей:

  1. Швеллеры длиной 8 метров и высотой 150 миллиметров в количестве 2-х штук. Стоит обратить внимание на то, что швеллеры будут принимать всю нагрузку, которая может быть весьма существенной.
  2. Две рельсы. Они станут верхней частью пилорамы, а также своеобразными направляющими для подвижного элемента. Рельсы должны быть исключительно прямыми, не иметь дефектов.
  3. Уголки, штиль, размеры которых 50 на 100 и 40 на 40 миллиметров.
  4. В качестве стяжек используются отрезки водопроводной трубы, длина которых 25 сантиметров.
  5. Плита из стали длиной около 60 сантиметров и толщиной не менее 4 сантиметров.
  6. Механизм подвижных шлангов, выступающих в качестве защиты для электропроводки.
  7. Трубы, диаметр которых 35-40 миллиметров.
  8. Ручная бензопила. К выбору пилы следует отнестись основательно. Следует учитывать тот момент, что от ее показателей будет зависеть особенности проводимого пила дерева.

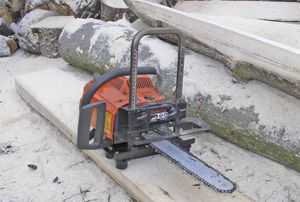

Бензопила с неподвижным закреплением на раме

При рассмотрении подобного списка можно сказать, что найти все необходимое достаточно просто, пилорама своими руками из бензопилы обойдется достаточно дешево. Однако рекомендуется учесть, что большая часть элементов подвержена воздействию повышенной влажности, то есть на поверхности, если установить пилораму под открытом небом, неизбежно появится ржавчина.

Особенности проводимых работ

Сразу отметим тот момент, что провести работу самостоятельно достаточно просто. Изготовление нужно начать со сборки основания из перевернутых рельс и уголков. Для их соединения можно использовать сварку. Достаточно важно чтобы пилорама из бензопилы была установлена исключительно параллельно основанию, для чего следует проверять расположение рельс и уголков при помощи уровня. Свой пол можно предварительно также проверить для облегчения работы.

Пилорама Logosol

После этого проводится работа в следующем порядке:

  1. В основании со шагом 1 метр проводится создание отверстий, диаметр которых 14 миллиметров. Для того чтобы сверлить отверстие в стали используют сверла от меньшого диаметра к большому, то есть выполнять предварительное рассверливание, или использовать сверла со сложной режущей кромкой и твердосплавного материала.
  2. Затем берутся стяжки, которые соединяются при помощи болтов.
  3. Металлические угольники используются для создания стоек. На стойки ставиться основание. Расстояние между основой и стойками должно быть около 100 сантиметров. Крепление проводится при помощи сварки.
  4. Для повышения жесткости конструкции между стойками проводится приваривание раскосов.

Вышеприведенная работа позволяет получить основание для рассматриваемой конструкции. Однако для того, что она могла называться пилорамой, следует создать подвижную тележку, на которой будет установлена бензопила. Для этого с нижней стороны стальной плиты проводится приваривание уголков 40 на 40 миллиметров, а затем ставятся ролики и подшипники. С верхней части плиты приваривается еще два уголка, которые необходимы для фиксации бензопилы.

Важно отметить тот момент, что конструкция фиксации пилы зависит от ее вида. Чем прочнее крепление, тем меньше усилий нужно будет прилагать при обработке древесины.

Как видно из приведенной информации в этом пункте, для выполнения работы понадобится сварочный аппарат и хорошие сверла.

Еще одним важным элементом можно назвать механизм крепления бревен. Во время пиления возникает большая нагрузка, которая может сдвигать с места заготовку. Для крепления используются подвижные шланги и трубы, которые следует расположить на необходимой высоте.

В заключение отметим, для того чтобы не хотелось пить во время работы на пилораме нужно устанавливать вытяжки, которые будут проводить удаление пыли и другие примеси из воздуха. Сделать эффективную втяжку можно самостоятельно, она существенно повысит комфорт во время выполнения работы и повысит производительность.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Приспособление для распиловки бревен бензопилой своими руками

Огромное количество бытовых и производственных задач требуют распиловки деревянных бревен. Для этого создан целый арсенал вспомогательного оборудования, большая часть из которого стоит очень дорого, почему используется только в крайнем случае. Гораздо проще применять для этого бензопилу, для которой тоже изобретены всевозможные вспомогательные средства, в значительной мере упрощающие не только процесс заготовки дров, но и распускания бревен на доски даже без помощи стационарной пилорамы. В данной статье мы и поговорим о том, какими они бывают и что требуется для их самостоятельного изготовления.

Классификация приспособлений к бензопиле для распиловки бревен

В зависимости от того в каком направлении будет осуществляться распиловка, все существующие насадки для бензопилы делятся на 2 обширные группы:

  • для продольного распила леса;
  • для поперечных срезов.

Обе категории представляют целый ряд промышленных адаптеров, позволяющих получать доски и пиломатериалы требуемого размера, которые потом можно использовать для строительства или ремонта.

Когда в распоряжении нет заводских вариантов, единственный верный путь – изготовить их аналоги у себя дома.

Приспособление для бензопилы продольной распиловки своими руками

В его основу положена достаточно простая конструкция – обычная рамка, которая прикрепляется к направляющей с обеих сторон. Если делать крепления лишь с одной – точность распила будет нарушена, но это не помешает приспособить такие доски для постройки хозяйственных помещений или деревянных заборов. Рассмотрим поэтапно.

    1. Как и в другом случае, начинаем свою работу с чертежей. Они – основа фактического материала и источник правильного хода работы.
    2. Подыскиваем каркас для будущего устройства (им может стать обычная детская парта или же квадрат-труба). Желательно, чтобы поперечное сечение было не меньше 2 х 2 см, а то и несколько больше.
    3. Начинаем мастерить зажимные элементы. Их размер должен быть на уровне 0,5-0,6 м. Одна из торцевых сторон каждого из них должна стать основой для агрегации следующего механического узла – поперечины. Ее лучше всего приварить для большей надежности.
    4. В уже приваренной поперечине проделываются с помощью электродрели ряд отверстий пол болтовые стяжки. В ее центре должен быть небольшой выступ, чтобы можно было полноценно зажать шину.

  1. Сверху так же привариваем подобные крепления, фото которых Вы видите справа текста.
    О чем еще стоит позаботиться на этом этапе? Конструируя такие зажимы, желательно, чтобы высота шины была несколько меньше ширины болтовых креплений.
  2. Начинаем собирать опорную раму. Она не должна быть точной квадратной формы. В идеальном варианте ее длина – на 1 дм больше ширины.
  3. К ее двум сторонам в перпендикулярной плоскости необходимо прикрепить две конструктивные детали с длиной не менее 0,1 м. Такой размер определяется необходимостью их дополнения зажимами и стягивающими болтами. С этой целью снова при помощи дрели делается отверстие, а сами гайки привариваются в основе. Для эргономичности стоит подумать и о ручке, которую так же можно приварить из подручного металлического материала.
  4. Момент самой сборки, но и здесь должна быть четкость технологической концепции. Первым делом в пазовые элементы вставляются зажимы, после них – направляющая бензоинструмента, которая должна быть очень точно зафиксирована. Как выбрать правильное расстояние? Это уже регулируется сугубо индивидуально, в зависимости от того, материал с какой толщиной Вы хотите получить на выходе.

Согласитесь, что такой ход действий очень простой, а самым сложным, на удивление, может оказаться неимение дома электросварки, на работе которой построен весь самодельный цикл.

Делаем козлы для распиловки дров бензопилой самостоятельно

Обработка древесины, цель которой – заготовить дрова на зиму, не может обходиться без всем известного приспособления – козла, который не только облегчает данную манипуляцию, но и позволяет производить ее самостоятельно без привлечения дополнительных человеческих ресурсов. Каждый уважающий себя домовладелец, сталкивающийся с такими моментами, просто обязан обзавестись таким «подсобником», что далеко не означает его покупку. Как и другие устройства, его можно сделать самостоятельно, а как – рассмотрим по порядку.

    • Составляем план работы с подробным чертежом, чтобы данный станок вышел геометрически правильным. Для упрощения предлагаем Вам ознакомиться с конструкцией, ведущие параметры которой уже рассчитаны и отмечены на фото снизу.

      • Подбираем прочные расходные материалы, среди которых:
        • деревянные брусья;
        • столбики из крепких пород дерева;
        • профиль из металла;
        • металлические трубы, пруты и прочее, что составляет группу «домашнего металлолома».
      • Комбинируя имеющие вышеперечисленные материалы или выбрав только один из видов по чертежу переходят к сборке данного вспомогательного оборудования.
      • Оптимальной высотой козла считается 1 метр, хотя данный параметр регулируется зависимо от роста пильщика, мощности бензопилы и размеров деревянных стволов, которые будут на него улаживаться.

Каждый из описанных способов, хоть и приведет к конечной цели, но все же имеет один весомый недостаток – отсутствие гарантий личной безопасности, поэтому об этом необходимо позаботиться дополнительно.

sadovij-pomoshnik.ru

Пиллорама из бензопилы своими руками: чертежи как сделать

Для обработки древесины применяется много различных инструментов и приспособлений. Одним из самых распространенных является пилорама.

Пилорама

При помощи этого агрегата можно выполнять многочисленные операции, но основными являются: обработка бревна для получения бруса и роспуск бревен для получения досок. Стоимость такого агрегата заводской сборки очень высокая и, как правило, простому обывателю, такой каприз не по карману.

Когда нужна пилорама

Если у вас предприятие по лесозаготовке, то, понятное дело, необходимо профессиональное, надежное оборудование, способное выдерживать колоссальные нагрузки и работать с максимальной скоростью. Для домашнего хозяйства хватит и примитивной, собранной народными умельцами на основе электрического двигателя в металлической раме. Но даже такой простой вариант не всегда по карману, а может, банально нет времени собирать такое устройство самому или искать мастеров.

Примитивная пилорама

Если приспособление необходимо срочно, и дело не терпит отлагательства, можно сделать пилораму из бензопилы. Для решения этого вопроса прекрасно подойдут пилы марок Урал, Кедр, Партнер, Штиль 180 и другие подходящие по характеристикам.

Ручная пилорама

Самодельные пилорамы из бензопилы отличаются простотой конструкции и не требуют дополнительных расходов. Все, что нам понадобится, – это бензопила, материалы для рамы устройства (деревянный брус, стальная профильная труба или арматура). Также потребуется несколько дополнительных элементов (все зависит от того, насколько удобным и функциональным вы хотите сделать свое устройство).

Пилорама Штиль

При выборе материала для рамы нашего самодельного каркаса необходимо четко обозначить фронт работы такой пилорамы. Если предполагается пилить тонкие бревна на дощечки, то подойдет и легкая, простая конструкция, если же предполагается распиливать длинные, толстые бревна весом более 300 килограмм, то, понятное дело, рама должна быть значительно мощнее. Рациональней всего будет сделать каркас, как говорится, «с запасом», конечно, если позволяет время и ресурсы. Также заранее подумайте про место, где будет установлено устройство, чтобы было удобно проводить манипуляции с бревнами требуемых размеров. Работать нужно в хорошо освещенном и проветриваемом помещении, поближе к складу лесоматериалов, чтобы тратить меньше времени на доставку.

Пилорама из бензопилы своими руками

Конструкция самодельной пилорамы состоит из трех основных частей: рамы, режущей части и механизма, регулирующего толщину исходного материала.

Пилорама из бензопилы

Рама собирается из выбранного материала, будь то деревянный брус, профильная труба, металлический уголок или арматура, все зависит от нагрузки, оказываемой на раму. Конструкция должна быть устойчивой и подходящей высоты для удобной эксплуатации пилорамы.

Режущая часть состоит из подвижной тележки, на которую крепится бензопила и, собственно говоря, самого режущего инструмента. На каркас крепятся направляющие, по которым в дальнейшем будет перемещаться подвижная часть. Полотно пилы конструктивно может располагаться вертикально или горизонтально. Бензопила фиксируется на подвижной тележке. При монтаже необходимо избегать перекосов и люфта для точного и качественного среза, а также во избежание поломок при работе.

При работе требуется зафиксировать бревно – для повышения качества и во избежание нежелательных последствий. Бревно может фиксироваться различными способами, все зависит от его размеров и веса. Маленькое бревно необходимо фиксировать дополнительно, а большое хорошо держится и под своим весом на специальных зубьях.

Как пользоваться

Механизм для регулировки толщины бревна выполняется в двух вариантах:

  1. Толщина меняется перемещением основания. Этот вариант удобен при работе с небольшими бревнами и позволяет работать в удобном для вас положении.
  2. Толщина доски регулируется перемещением режущей части относительно бревна. Данный способ предпочтительней при работе с тяжелыми бревнами.

Если поискать, то можно найти много разнообразных схем и чертежей таких конструкций от различных мастеров. Как было сказано ранее, подбирать схему необходимо исходя из назначения будущей пилорамы. Ниже представлены различные чертежи пилорамы из бензопилы своими руками:

Цепная самодельная пилорама состоит из каркаса, основания и подвижной части. При монтаже следует внимательно следить за точностью углов. Бензопила в данной устройстве находится в горизонтальном положении и надежно фиксируется в подвижной части. В качестве режущей части хорошо зарекомендовали себя пилы марки Урал. Распиловка бревна производится перемещением режущей части, это осуществляется вручную по направляющим, прикрепленным к станине. Толщина доски регулируется поднятием основания, на котором располагается бревно. Поднимать основание можно при помощи 2 домкратов. Рассмотреть конструкцию можно на фото.

Итоги

Мини-пилорама из бензопилы – самое простое и потому самое привлекательное устройство при маленьких объемах работы. Распиловка происходит при неподвижной режущей части, протягиванием обрабатываемого элемента. Недостатком является сложность регулировки толщины доски на выходе и проблематичность работы с большими бревнами. Конструкция предельно проста: на щит из досок крепится бензопила на определенной высоте (регулирует толщину доски). Полотно пилы крепится дополнительно недалеко от края, при этом оно должно быть строго параллельно плоскости основания.

Простота конструкции и мобильность самодельной мини-пилорамы делают это приспособление довольно популярным. Хорошо зарекомендовали себя в таких устройствах пилы марки Урал и Штиль 180.

Следует помнить, что заточка цепи пилы для продольной распиловки значительно увеличит качество среза и поможет сэкономить время. Во время работы необходимо проявлять внимательность и соблюдать правила техники безопасности.

metall.trubygid.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
