Радиально-сверлильный станок с ЧПУ

Радиально-сверлильный станок с числовым программным управлением принадлежит к числу довольно сложных устройств, обеспечивающих высокий уровень качества проведенных работ. Он необходим для создания разнообразных отверстий и внутренней резьбы, рассверливания и зенкерования. Работа на обычном станке требует от оператора опыта и определенных навыков, умения, внимания, концентрации и значительных физических усилий. Именно поэтому использование радиально-сверлильного станка с ЧПУ стало прекрасной заменой старому оборудованию и гарантией выполнения работ с высокой точностью.

Особенности агрегата

Использование радиально-сверлильного станка позволяет ускорить выполнение различных операций, связанных с созданием разного рода отверстий в деталях, изготовленных из металла. Это универсальное оборудование, которое, несмотря на малые габариты и простоту в обслуживании, позволяет добиться высокого уровня качества при выполнении операций, связанных со сверлением.

Оборудование с числовым программным управлением предназначено для создания сквозных или глухих отверстий в металлических заготовках и деталях. Основными составляющими станка являются:

  • метчики для резьбы;
  • сверла различных диаметров;
  • развертки;
  • зенкера.

Помимо перечисленных элементов, на станок может устанавливаться дополнительное оборудование. Однако наличие числового программного управления предусматривает использование специального компьютерного блока, в память которого вносят все нюансы предстоящей запланированной операции.

Особенность радиально-сверлильных станков заключается в возможности делать нужные отверстия под любым углом к поверхности детали. В таком случае вид каждого отдельного отверстия зависит от угла его оси.

Все необходимые данные вносят в память компьютера и выполнение запланированной операции возможно на высоком уровне качества и без применения ручного труда оператора.

Благодаря конструктивным особенностям станка, о наличии которых позаботились разработчики, обработке подлежат детали со сложной геометрией и нестандартными параметрами.

Устройство станка

Отверстия, обрабатываемые на этом станке, имеют цилиндрическую или даже коническую форму. Все детали надежно фиксируются, а инструменты, предназначенные для резки металла, плавно движутся в заданном направлении.

Радиально-сверлильные станки с ЧПУ могут быть крупногабаритными или иметь небольшие размеры и устанавливаться на рабочем столе. В любом отличаются все они характеристиками, что позволяет работать на них с деталями, изготовленными из самых разных металлов.

Конструктивные узлы

Существует 4 вида радиально-сверлильных станков, отличающихся по своим конструктивным особенностям и наличию в конструкции определенных узлов:

  • Стационарное оборудование, на котором выполняются операции общего типа.
  • Оборудование, оснащенное колонной, особенностью которой является способность перемещаться по установленным здесь направляющим вдоль поверхности обрабатываемой детали.
  • Станки, отличающиеся особенно крупными габаритами, сами передвигаются в заданном направлении. Направляющими этим моделям служат специально смонтированные рельсы.
  • Малогабаритные станки, устанавливаемые в зоне выполнения работ. Они предназначены для выполнения операций высокой точности.

Работа на станке, оснащенном числовым программным управлением, требует специальной подготовки и наличия большого количества знаний и умений.

Для работы с числовым программным управлением нужны определенные навыки и умения

Несмотря на наличие некоторых конструктивных особенностей, каждая модель имеет в своем оснащении основание, отличающееся высокой степенью надежности.

На нем фиксируется деталь. Цилиндрическая колонна радиально-сверлильного станка, на которой закреплена горизонтальная траверса, сделана таким образом, что может совершать вращательные движения.

Траверса перемещается в горизонтальной плоскости, но для выполнения операций по сверлению или созданию внутренней резьбы необходимо, чтобы в оснащении станка присутствовала сверлильная бабка с рабочим шпинделем. Именно шпиндель необходим для надежной фиксации инструмента для резьбы по металлу.

Такая конструкция довольно проста и заданная работа на стационарном оборудовании выполняется в короткие сроки с минимальной затратой физических сил.

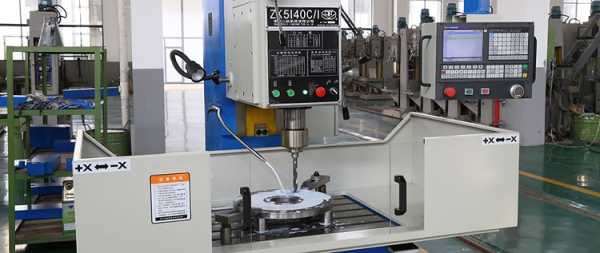

ЧПУ сверлильный

Как работает агрегат?

Функциональность радиально-сверлильного станка зависит от качества его составляющих. Например, работа этого оборудования требует установки в сверлильной бабке коробки переключения скоростей и регулировки рабочих передач.

Все манипуляции, связанные с обработкой металлических деталей, выполняются благодаря точному и ритмичному вращению режущего инструмента.

На лицевой панели расположен своего рода центр управления станком и всеми выполняемыми операциями. От качества и особенностей электрического двигателя, которым оснащен радиально-сверлильный станок, зависит и его мощность. Однако параметры осуществляемой обработки зависят от различных факторов, в числе которых:

  • диаметр создаваемого отверстия;
  • наибольшее расстояние, на которое способен перемещаться шпиндель;
  • номер конуса, который расположен во внутренней части шпинделя и присоединен к станку;
  • количество ступеней, с помощью которых можно регулировать частоту вращения шпинделя;
  • количество оборотов шпинделя.

Радиально-сверлильные станки относятся к числу сложного, но высокоэффективного и многофункционального оборудования.

Большинство таких станков используются на крупных предприятиях, а числовое программное управление значительно облегчает выполняемую работу по созданию различного диаметра отверстий в деталях самой сложной формы.

Преимущества станка с ЧПУ

Главная особенность радиально-сверлильного станка с числовым программным управлением – легкость и большая скорость обработки. Это возможно благодаря наличию комплекса оборудования, в состав которого входят системы:

  • гидравлическая;
  • механическая;
  • электрическая.

Для создания станков используют различные металлы. Это может быть чугун или сталь высокой прочности. Процесс создания оборудования требует использования материалов, прошедших специальную обработку.

Присадочный станок предназначен для создания отверстий как сквозных, так и глухих. А оснащение его числовым программным управлением позволяет значительно ускорить производственный процесс, не снижаю уровень точности выполняемых операций.

Современные радиально-сверлильные станки, оснащенные числовым программным управлением – оборудование надежное, сверхточное, долговечное, многофункциональное.

Преимущества системы ЧПУ

У многих моделей станков увеличены размеры рабочей плиты, изменено в большую сторону число рабочих передач и встроенных скоростей шпинделя.

Все оказывает огромное положительное влияние на производительность труда, а блок ЧПУ заметно облегчает управление станком. Важно и то, насколько качественно обустроена система охлаждения. Для этого агрегаты оснащаются мощными моторами насосов.

При создании станка с ЧПУ использованы несколько схем, обеспечивающих эффективное управление и контроль производственного процесса. Например, управление вертикальным перемещением осуществляется благодаря наличию упоров и переключателей, записи программы на перфоленту или набору программы на штекерной панели.

Сегодня на производстве получили широкое распространение станки с ЧПУ, отличающиеся более сложной конструкцией. Их колонна способна выполнять полный поворот вокруг своей оси, а рабочая головка смонтирована на траверсе, способной перемещаться по вертикали.

Это доказывает, что современное оборудование, оснащенное числовым программным управлением не только упрощает выполнение привычных операций, но и гарантирует высокий уровень качества созданных деталей.

Видео: Радиально сверлильный станок

promzn.ru

Радиально-сверлильный станок – конструкция, характеристики, фото

Радиально-сверлильный компактный станок, обладая даже небольшими габаритами и простотой конструкцией, позволяет решить множество задач, связанных с необходимостью получения отверстий в металлических деталях. Важным качеством является и универсальность подобного оборудования, которым оснащаются как небольшие ремонтные мастерские, так и производственные цеха крупных предприятий.

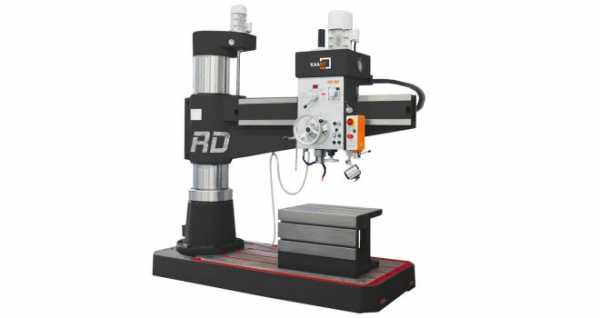

Радиально-сверлильный станок RD 60

Особенности использования станков

Технические возможности радиально-сверлильного станка позволяют выполнять с его помощью различные операции по обработке металла: сверление и рассверливание отверстий различного диаметра, зенкерование, нарезку резьбы, осуществляемую при помощи метчика.

Даже настольный станок данной категории можно оснащать различными рабочими инструментами, которые повышают его функциональность. Оснащенные такими инструментами, радиально-сверлильные станки дают возможность выполнять технологические операции, характерные для оборудования расточной группы.

Различные модели станков данной категории отличают их габариты и технические характеристики. Наиболее распространенными моделями оборудования радиально-сверлильной группы являются: 2М55, 2К52, 2А554, АС2532, 2Н55, 2532Л. Отличия каждой модели подобного оборудования, предназначенного для выполнения типовых работ по металлу, относятся к их мощности, а также к перечню технологических операций, которые они дают возможность осуществлять.

Универсальность, которой отличаются станки радиально-сверлильной группы, дает возможность успешно использовать их для осуществления ремонтных работ различной степени сложности. Функциональность оборудования данной категории определяется его конструкцией, которая может включать в себя различные системы и элементы.

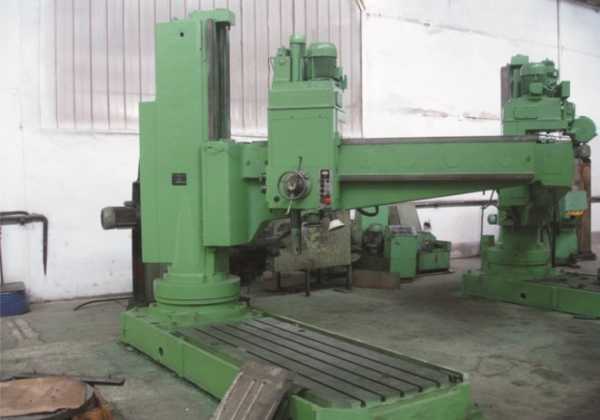

Радиально-сверлильный станок 2А554

Конструктивные особенности станков

Станки радиально-сверлильной группы — это металлорежущее оборудование, используемое для обработки деталей, обладающих различной конфигурацией и геометрическими размерами, которые изготовлены из чугуна и стали, различных цветных металлов. Такие станки причисляют к оборудованию второго класса, если руководствоваться общепринятой классификацией технических устройств, предназначенных для обработки металла. Наиболее популярные модели оборудования радиально-сверлильной группы (2К52, 2М55, 2А554, АС2532, 2Н55 и 2532Л) позволяют осуществлять сверление отверстий, ось которых располагается под различными углами.

Технические возможности радиально-сверлильного станка позволяют выполнять на нем обработку поверхностей любого типа: цилиндрических, конических, резьбовых и торцевых. Настольный станок такой модели чаще всего используется для выполнения черновых, получистовых, а также чистовых технологических операций.

Основными инструментами, которыми оснащаются радиально-сверлильные станки, являются сверла, развертки, зенкера и резьбовые метчики. Для выполнения отдельных технологических операций на станок может быть установлен инструмент специального назначения.

Вышеперечисленные модели, получившие наибольшее распространение, преимущественно используются для обработки внутренних отверстий, которые могут иметь цилиндрическую и даже коническую форму. Детали, которые допускается обрабатывать на оборудовании данных моделей, могут иметь достаточно крупные габариты и неправильную геометрическую форму.

Конструктивные особенности радиально-сверлильных станков делают процесс обработки деталей на них простым и удобным. Деталь на таком станке фиксируется в специальном приспособлении. Конструкция оборудования обеспечивает плавное перемещение режущего инструмента по отношению к обрабатываемой поверхности.

Радиально-сверлильный станок с ЧПУ

Станки данной категории, в том числе и настольные, отличают высокие мощностные характеристики, что дает возможность выполнять на них обработку деталей, изготовленных из различных металлов, стальных заготовок в том числе. Станки радиально-сверлильной группы успешно используются для оснащения предприятий, работающих в различных отраслях промышленности, касается это также автомобиле- и самолетостроения.

Составляющие конструктивные узлы станков

Станки радиально-сверлильной группы, использующиеся на современных промышленных предприятиях, могут относиться к одному из четырех видов по своему конструктивному исполнению.

  • Станки моделей 2К52 и 2М55 относятся к категории стационарного оборудования и используются для выполнения технологических операций общего назначения.
  • В конструкции станков моделей 2532 и 2А554 присутствует специальная колонна, которая может перемещаться вдоль поверхности обрабатываемой детали, для чего используются специальные направляющие.
  • Крупногабаритные станки моделей 2532Л и 2Н55 сами перемещаются вдоль поверхности заготовки, для чего их монтируют на рельсовые направляющие.
  • Есть отдельные модели, которые устанавливаются непосредственно в зоне обработки. С помощью такого оборудования можно также выполнять чистовые работы, отличающиеся высокой степенью точности.

Чтобы эффективно и безопасно использовать любую модель данного оборудования, а не только радиально-сверлильный станок с ЧПУ, необходимо очень хорошо разбираться в его устройстве и иметь соответствующую квалификацию.

Конструкция любого станка данной категории, в том числе и настольного, обязательно содержит следующие элементы: надежное основание, на котором фиксируется обрабатываемая деталь, колонна цилиндрической формы, траверса и рабочая головка, в которой закрепляется режущий инструмент.

Колонна радиально-сверлильного станка, на которой фиксируется горизонтальная траверса, при необходимости может совершать вращательные движения. Траверса может перемещаться в горизонтальной плоскости, на данном элементе монтируется сверлильная бабка с рабочим шпинделем, в котором и закрепляется режущий инструмент.

Конструкция такого настольного станка проста и надежна, что становится понятно даже по фото. Это оборудование несложно обслуживать и подвергать требуемому ремонту.

Принципы работы станков

Коробка скоростей и регулировки рабочих передач, которыми оснащен каждый настольный станок радиально-сверлильной группы, располагаются в его сверлильной бабке. Рабочие органы, с помощью которых осуществляется управление работой станка, находятся на его лицевой панели. Обработка деталей на станках данной категории осуществляется за счет вращения режущего инструмента.

Радиально-сверлильный станок 2м57-2

Перед запуском оборудования в работу, используя специальные рукоятки, выставляются параметры скорости вращения инструмента и величина подачи. При выборе параметров обработки, выполняемой на станке радиально-сверлильной группы, учитывают целый ряд факторов: максимальный диаметр отверстия, которое может быть обработано на станке; максимальную величину перемещения шпинделя; номер присоединенного конуса, расположенного во внутренней части шпинделя; количество оборотов, которые может совершать шпиндель; количество ступеней, позволяющих регулировать частоту вращения шпинделя.

Та мощность, которой обладают станки радиально-сверлильной группы определенной модели, преимущественно зависит от параметров электродвигателя, использованного для его оснащения. Большое значение имеет и стоимость станка, которая зависит как от его технического состояния, так и от функциональных возможностей.

В процессе эксплуатации регулярно возникает необходимость в техническом обслуживании оборудования и его ремонте, выполнением которых должны заниматься только квалифицированные специалисты, обладающие достаточным опытом работы в данном направлении.

Станки радиально-сверлильной группы считаются очень надежным оборудованием, которое позволяет эффективно выполнять обработку деталей, изготовленных из различных металлов. К работе на станках данной категории допускаются специалисты, которые не только имеют соответствующую квалификацию, но и прошли инструктаж по соблюдению техники безопасности.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Координатно сверлильный станок с чпу

Содержание

Сверлильные станки выполняют задачи по сверлению разнообразных деталей, которые затем пойдут на сборку более крупных механизмов.

Обрабатывать детали сверлильные станки позволяют очень легко. В современном мире можно встретить координатно-расточные, радиально-вертикальные, радиально-пазовальный и множество других разновидностей станков.

Многошпиндельный сверлильный станок с ЧПУ

Однако именно станки с ЧПУ (например, модели 2Р135Ф2) считаются самыми продвинутыми и удобными в работе. О станках с ЧПУ сейчас и пойдет речь.

Читайте также: характеристики популярных горизонтально-расточных станков.

Общая информация о станках

Сами по себе станки являются специальным оборудованием, с помощью которого ведется обработка деталей из металлов, дерева и т.д. По металлу работа на станках ведется предпочтительно, ведь на них деталь можно фиксировать в нужном положении, при этом воздействуя на устройство специально закрепленными инструментами.

Станок не дает люфтов, позволяет очень точно работать с самыми разнообразными деталями, при этом еще и увеличивая скорость, с которой ведется обработка деталей.

Обработка по дереву тоже применима. Однако здесь сверлильные работы не всегда являются приоритетными. По дереву часто используют расточные модели или пазовальный образец станка.

Он предназначается для вытачивания пазов, фрезерования изделий и т.д. Встречается также портальный станок, который может использоваться в самых разнообразных ситуациях.

Как вы сами понимаете, использование даже стандартных станков дает множество преимуществ. Ведь даже простейшие агрегаты такого типа могут выполнять самые разнообразные работы и существенно упрощать жизнь рабочему.

Портальный координатно-сверлильный станок с ЧПУ

Причем это касается как сверлильных работ, так и множества других, более сложных операций. Тот же пазовальный портальный станок или горизонтально-сверлильный настольный станок по дереву позволяет сократить время работы, что затрачивается на производства заготовки в несколько раз.

Аналогичным образом расточные или координатно-сверлильные станки тоже выполняют свою работу намного эффективнее обычного человека своими руками. Даже если это рабочий с огромным опытом.

Еще один большой плюс стационарных станков – их относительная простота конструкции. Из-за этого стандартные станки сверлильного типа, особенно если рассматривать их настольный вид, можно создать своими руками.

Причем самодельный горизонтальный образец сделанный своими руками почти не будет уступать заводской модели по части функциональности или мощности.

При этом создание своими руками станка вам обойдется намного дешевле, да и сам самодельный агрегат наверняка прослужит длительное время. Конечно, сложные модели типа 2Р135Ф2 своими руками создать не так просто, но это уже совсем подвид оборудования.
к меню ↑

Особенности станков с ЧПУ

Помимо большого количества достоинств у стандартных сверлильных станков, есть у них и свои недостатки. В первую очередь они касаются того, что это оборудование является довольно-таки громоздким, и управлять его передвижением крайне сложно.

Большинство шпинделей, если речь идет про самодельный горизонтально-сверлильный, пазовальный или самодельный радиально-сверлильный станок, находится либо в полностью неподвижном, либо в частично-подвижном положении.

То есть их можно контролировать только отчасти. Все же перемещения деталей осуществляются вручную, за счет вращения стола, если такая характеристика на нем присутствует, или перемещения самих фиксирующих элементов.

Станок координатно-сверлильный с ЧПУ ВП955-01

При этом если вами не используется координатно-ориентированный стол, работать придется практически на глаз, а это тоже отнимает время, особенно у новичков.

Такая слабая функциональность в плане эффективного перемещения деталей не могла быть не замечена, что и привело к появлению станков с ЧПУ.

В настоящее время ЧПУ расшифровывается, как «числовое программное управление». Это специальный модуль, который способен считывать команды и передавать их на рабочее оборудование.

При этом существуют разные модели ЧПУ. Некоторые модели предназначаются для широкого применения (например сверления по дереву), другие же идеально подходят, когда человеку нужна обработка деталей на станке.

Установленный на настольный станок ЧПУ позволяет настраивать перемещение его элементов. Сами перемещения осуществляются за счет движимых планок, валовых винтов и т.д.

Разные модели такого оборудования перемещаются по-разному. Расточные станки с ЧПУ перемещают только заготовку и сам шпиндель, но только в одной плоскости. Впрочем, большего расточные станки и не должны предоставлять, ведь их задачи довольно тривиальны.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Пазовальный горизонтальный станок с ЧПУ, хотя такие модели встречаются довольно редко, больше функций для перемещения отдает на поддерживающий стол.

Радиально-сверлильные модели станков, в частности 2Р135Ф2, а также другие их радиально-вертикальные подобия с ЧПУ раскрываются в полной мере. В таком оборудовании движению предаются практически все элементы.

Если расточные станки с ЧПУ способны управлять своими деталями в почти что одной плоскости, то радиально-сверлильные уже могут менять положение шпинделя, стола, его элементов и т.д. Конечно, перемещение абсолютно всех деталей вовсе не требуется.

Процесс сверления на координатно-сверлильном станке

Например, если радиально-сверлильный станок может перемещать стол по оси X и Y, то ему остается только отрегулировать высоту шпинделя, но в самом его перемещении уже необходимости нет.

Как вы сами понимаете, горизонтальный настольный станок с ЧПУ в наше время практически не встретить, а создать самодельный прототип такого оборудования своими руками крайне сложно. Однако это вполне нормально, ведь оборудование, которым ведется высокоточная обработка по металлу и не может иметь простую конструкцию.

Та же модель станка 2Р135Ф2 состоит из огромного количества деталей, а ведь это относительно простой, если сравнивать с современными координатно-сверлильными моделями механизм.

Читайте также: модели и характеристики протяжных станков.

к меню ↑

Принцип действия оборудования с ЧПУ

Алгоритм действия станка с ЧПУ можно описать несколькими простыми предложениями.

В его работе заложены принципы вычисления координат в заданной плоскости. Устаревшие ЧПУ, типа тех что установлены на станке 2Р135Ф2, не отличаются особой сложностью.

Это скорее вычислительные машины, чем компьютеры. Оно либо не снабжены процессорами и мощным вычислительным оборудованием, либо оборудованы ими только частично.

Впрочем, и этого более чем достаточно. Для считки информации в устаревших моделях чаще всего используется перфолента. Например, восьмирядная перфолента на станке 2Р135Ф2. Сейчас же такое оборудование преимущественно считывает цифровые носители.

Трёхосный вертикально-сверлильный станок с ЧПУ

Алгоритм функционирования:

  1. Рабочий определяет координаты расположения детали.
  2. Производится ввод данных в ЧПУ. Данные вводят последовательно, точка за точкой.
  3. Запускается процесс обсчета траектории движения, работы.
  4. Настраиваются все необходимые элементы на станке, фиксируются рабочие сверла.
  5. Включается работа станка.
  6. За счет перемещения шпинделя или стола рабочий элемент передвигается на нужную точку и выполняет свою задачу.
  7. После завершения ЧПУ переходит в режим ожидания, запрашивая алгоритм своих последующих действий.

Специфика работы разных моделей станков будет отличаться. Те же расточные образцы по своему типу перемещения и манипуляций с рабочими инструментами будут серьезно различаться, но общий принцип действия остается все тем же.

Перемещение элементов происходит механически, за счет манипуляций с рейками, винтами и т.д. Но команды на них подаются электронные, а весь обсчет ведется вычислительными приборами.

к меню ↑

Создание самодельного станка с ЧПУ

Руки умельцев не зря прозвали золотыми, ведь многие изобретатели научились создавать своими руками станки, что работают точно так же, как современные агрегаты с ЧПУ.

Конечно, самодельный механизм такого типа будет уступать заводскому. И характеристика его действий будет далека от идеальной, но такие сборные станки все же можно использовать для работы по металлу, дереву и т.д.

Больше всего мороки при сборке самодельного станка появляется, когда необходимо создать замену базовым ЧПУ, а также манипуляционным планкам, что движут горизонтальный инструмент в связке с вычислителями.

Самодельный трехосный сверлильный станок с ЧПУ

Для этих целей используют:

  • Современные компьютеры;
  • Специальное программное обеспечение;
  • Небольшие процессоры для задания простейших команд;
  • Специальные планки и переводчики, снятые с принтеров.

На компьютере задается программа, и она же обсчитывает весь процесс работы. Затем его подключают к системе, с уже заранее установленными параметрами. Причем нужно также будет разметить координаты на столе.

За счет прямой или непрямой передачи команд осуществляется манипуляция движением рабочего элемента. А сам элемент движется на рейках, что дает ему возможность перемещаться в трех плоскостях.

Рейки и движок для перемещения можно собрать самостоятельно (это крайне сложно, но возможно), а можно снять с принтеров или другой подобной техники, приспособив для личных нужд.
к меню ↑

Создание самодельного станка с ЧПУ (видео)

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Сверлильные

ostanke.ru

Радиально-сверлильные станки с ЧПУ в Санкт-Петербурге


Warning: session_start(): open(/home/prostank/tmp/sessions/sess_b68ec801ff56b9b4824cc14705c60168, O_RDWR) failed: No space left on device (28) in /home/prostank/public_html/include/config.php on line 13

Warning: session_start(): Failed to read session data: files (path: /home/prostank/tmp/sessions) in /home/prostank/public_html/include/config.php on line 13

Warning: Cannot modify header information - headers already sent by (output started at /home/prostank/public_html/include/config.php:13) in /home/prostank/public_html/include/csrf-magic.php on line 236

Warning: Cannot modify header information - headers already sent by (output started at /home/prostank/public_html/include/config.php:13) in /home/prostank/public_html/include/functions.users.php on line 175

Радиально-сверлильные станки с ЧПУ в Санкт-Петербурге - Биржа оборудования ProСтанки
  1. Главная
  2. Продажа
  3. Сверлильное оборудование
  4. Радиально-сверлильный станок с ЧПУ

Вы можете очень быстро сравнить цены радиально-сверлильного станка с ЧПУ и подобрать оптимальные варианты из более чем 2569 предложений

Радиальный сверлильный станок RB8S

Легкий радиальный сверлильный станок для сверления дерева, пластиков и цветных металлов. Высокая точность вращения шпинделя: радиальное биение менее 0,030 мм. Большой вылет шпинделя.

радиально-сверлильный станок 2532Л 1990г

Состояние: Б/У

радиально-сверлильный станок 2532Л 1990г а также Предлагаем станки1.Токарный ИТВ250 ИЖ (диам. обр. 240мм РМЦ 500) 1990г2. токарно-винторезный повышенной точности УТ16ПМ 1993г диаметр 320мм...

08.12.2014 Санкт-Петербург (Россия)

2Н55 Радиально-сверлильный станок

Состояние: Новый

В наличии

1975 г.в. Производства г. Одесса Благодаря универсальности радиально-сверлильный станок 2н55 применяют в различных областях промышленности для сверления, зенкерования и др. процессов. Технические...

14.06.2015 Санкт-Петербург (Россия)

радиально-сверлильный станок 2А554

Состояние: Б/У Производитель: Россия

радиально-сверлильный станок 2А554радиально-сверлильный станок 2А554

25.12.2018 Санкт-Петербург (Россия)

Радиально-сверлильный станок на рельсах 2532Л-ас11

Состояние: Б/У

Продается радиально-сверлильный станок на рельсах 2532Л-АС11 (наибольший диаметр сверления 32 мм). Станок находится в хорошем техническом состоянии, проведен средний восстановительный ремонт,...

27.12.2018 Санкт-Петербург (Россия)

www.prostanki.com

схема, устройство, мощность и отзывы

В большинстве современных станков, даже небольших и предназначенных для индивидуального пользования, перемещение режущих и других инструментов производится с помощью сервоприводов. Это совершенно оправдано: и точность обработки в этом случае лучше, и производительность значительно выше.

ЧПУ представляет собой программный модуль, который формирует эти управляющие импульсы.

Описание сверлильного станка с ЧПУ

Подробное описание сверлильного станка с ЧПУНа сегодняшний день отзывы производителей о сверлильных станках с ЧПУ системой управления самые положительные. Ведь при помощи данного устройства удается сверлить отверстия в деталях с высокой точностью и с наименьшим коэффициентом затраченного времени. Сверлильный станок состоит из двух главных рабочих модулей, станина – основания, на котором закреплено оборудование, и обслуживающих систем – вытяжки, обдува, охлаждения водой и так далее.

  • Координатный стол – как правило, монтируется на опорах качения. Он перемещается горизонтально в двух направлениях. Привод – шаговые двигатели с гидроусилителями или электромоторы. Столы могут быть поворотными, наклонными, маятниковыми, что значительно увеличивает количество возможных операций.
  • Шпиндельная бабка – перемещается по вертикали. Сверла закрепляются в шпинделях с помощью втулок. Различают одно- и многошпиндельные устройства в зависимости от количества используемого за один раз инструмента. На аппаратах с ЧПУ сверла заменяются автоматически – головка поворачивается, устанавливая на поверхность нужное приспособление. Но ручная замена также возможна.

На сверлильных станках с позиционным ЧПУ инструмент самостоятельно занимает исходную заданную позицию. В аналоговом ЧПУ начальное положение определяется вручную.

Способ сверления

Суть процесса не отличается от сверления любых других материалов.

  1. Лист закрепляется на столе, предварительная разметка не требуется.
  2. В программное устройство загружается макет с рабочего ПК или флешки. При достаточно высоком уровне ПО, основой может послужить даже обычное изображение;
  3. Вводятся дополнительные настройки – на этом участие оператора завершается.
  4. Следуя заданной программе, стол двигается таким образом, чтобы лист оказался напротив сверла в нужно точке, подводится к сверлу. Шпиндельная головка опускает инструмент на поверхность. Сверло производит отверстие заданной глубины.
  5. При работе на промышленных станках охлаждение производится за счет обдува воздухом. Также предварительно на лист оргстекла наносится специальная теплостойкая паста, которая отводит тепло от поверхности.

Оргстекло деформируется при очень небольших температурах – 150–160. С а при сверлении температура может быть выше. Отвод тепла обеспечивает целостность материала.

На небольших мини-станках в мастерских, сверло охлаждают в емкости с чистой водой, и сдувают с поверхности образовавшуюся пыль и стружку во время охлаждения. Порой применяется метод сверления под водой, но такой способ откровенно опасен.

Необходимые сверла для оргстекла

Современный станок с ЧПУ позволяет выполнить куда больше операций, чем обычный механический. Соответственно, количество используемых инструментов здесь тоже больше.

Изготавливаются сверла из легированной и углеродистой стали, в отдельных случаях усиливаются твердосплавными пластинками. Для оргстекла применяется спиральное сверло.

  • Рабочая часть – стержень в виде цилиндра с двумя спиральными канавками – по ним отводится стружка.
  • Режущая – имеет две режущие кромки, переднюю и заднюю поверхность, заточенные под разными углами.

Для оргстекла угол при вершине между режущими кромками в среднем составляет 70 градусов. Однако при работе с тонким материалом угол должен быть меньше – 55–60, а при толщине листа более 10 мм – 80–90 градусов.

При сверлении листов небольшой толщины применяются также перовые сверла. Стрежень у инструмента круглый, угол между двумя режущими кромками составляет 120 градусов.

Форма отверстий может быть разной. По этому параметру инструмент делится на несколько видов:

  • цилиндрическое сверло – с его помощью делают стандартные круглые отверстия;
  • коническое – получают отверстие в виде конуса;
  • ступенчатое – каждая следующая ступень снимает фаску, обеспечивая высокую точность и чистоту отверстия;
  • квадратное – оргстекло часто используют в декоративных целях, соответственно, даже к отверстиям предъявляются повышенные требования;
  • зенкерное – применяется при рассверливании, для повышения уровня точности отверстия.

Схема

Аппарат состоит из двух конструкционных узлов, хотя настольные модели обходятся порой и без рабочего стола – его роль выполняют тиски или струбцина.

На фото представлена схема сверлильного станка с ЧПУ

Подробная схема сверлильного станка с ЧПУ

Однако расположение этих узлов может быть разным.

  • Вертикально-сверлильный – станина имеет вертикальные направляющие, по которым и передвигаются шпиндельная бабка и стол. В современных версиях стол может поворачиваться. Головка может быть одношпиндельной – ручная замена инструмента, и многошпиндельной – автоматическая.
  • Радиально-сверлильный – шпиндельная бабка может двигаться не только по вертикали, но и вращаться вокруг станины. Такой метод удобнее, когда предстоит работа с объемным материалом, корпусными деталями, которые нельзя демонтировать или разрезать на фрагменты.
  • Горизонтально-сверлильные – разработаны для получения отверстий большой глубины. При обработке оргстекла такая операция не используется.
  • Горизонтально-центровальные – применяются для формирования центровых отверстий на торцах готовых изделий.

Оргстекло обычно обрабатывается на вертикально-сверлильном, так как этот материал при необходимости легко разрезается и склеивается.

Мощность

На вертикально-сверлильных станках возможно сквозное и несквозное сверление материалов определенной толщины. Для оргстекла максимум – 50–60 мм.

Мощность электроприводов сверлильного станка с ЧПУ невелика: от 150 до 3000 Вт. Для сравнения: мощность двигателя в 150 Вт обеспечивает максимальную скорость вращения до 2000 об/мин, при мощности в 400 Вт – 2500 об/мин.

Привод

Преобразование управляющих импульсов ЧПУ в перемещение режущего инструмента и координатного стола осуществляется при помощи привода подачи. Последний состоит из двигателя, предающего механизма и системы обратной связи. В сверлильных станках используются два вида привода.

  • Шаговый двигатель – обеспечивает только определенный угол поворота при подаче направляющего движения. Перемещение и повороты возможны только на строго установленную величину. Определение направления производится за счет подачи масла в гидродвигатель, а механическое усилие – за счет зубчатой передачи на привод рабочего хода.
  • Электрический привод постоянного тока позволяет более точно и тонко регулировать угол наклона и перемещение стола. Крутящий момент на сверло передается при помощи V-образного ремня. Скорость вращения здесь регулируется в более широких пределах.

Преимущество

Главное преимущество сверлильного станка с ЧПУ перед обычным его видомГраница между сверлильными и многофункциональными фрезерными станками на сегодня довольно условна. Особенно когда речь идет об агрегатах с ЧПУ, где автоматическое выполнение задач позволяет значительно повысить производительность. Так что главным преимуществом аппаратов стоит назвать их универсальность.

Сверлильный станок с ЧПУ используется для решения следующих задач:

  • сверление – сквозных и глухих отверстий с высокой точностью;
    развертывание – операция, позволяющая увеличить параметр точности сделанного отверстия;
  • рассверливание – увеличение диаметра со снятием фаски и вырыванием краев;
  • зенкование – формирование отверстий конической или цилиндрической формы, или специальной под головки болтов;
  • растачивание отверстий, сделанных резцом;
  • зенкерование – уменьшение шероховатости поверхности отверстий. В оргстекле из-за его прозрачности, этот недостаток становится едва ли не критическим;
  • нарезание внутренней резьбы – для пластмассы применяется крайне редко, но вполне осуществимо.

Второе достоинство сверлильного станка с ЧПУ – использование неразмеченного материала. Схема производства отверстий со всеми параметрами закладывается в настройки модуля.

На производительность этот параметр влияет существенно.

Заключение

Сверлильные станки с ЧПУ выпускаются как для индивидуального пользования, так и для производства. Отличие моделей состоит в размерах, мощности и количестве операций. Принцип действия и точность у них одинаковая. ЧПУ обеспечивает превосходное качество обработки и на настольных мини-станках, и на промышленных напольных гигантах.

На видео представлено описания сверлильного станка с ЧПУ:

proakril.com

Станок радиально-сверлильный ЧПУ 2М55Ф2 | Станочный Мир

Если Вам необходимо купить Станок радиально-сверлильный ЧПУ 2М55Ф2 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок радиально-сверлильный ЧПУ 2М55Ф2 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Радиально-сверлильные станки с ЧПУ в Екатеринбурге


Warning: session_start(): open(/home/prostank/tmp/sessions/sess_ad67f2eb82e51353f32dd97912f8608b, O_RDWR) failed: No space left on device (28) in /home/prostank/public_html/include/config.php on line 13

Warning: session_start(): Failed to read session data: files (path: /home/prostank/tmp/sessions) in /home/prostank/public_html/include/config.php on line 13

Warning: Cannot modify header information - headers already sent by (output started at /home/prostank/public_html/include/config.php:13) in /home/prostank/public_html/include/csrf-magic.php on line 236

Warning: Cannot modify header information - headers already sent by (output started at /home/prostank/public_html/include/config.php:13) in /home/prostank/public_html/include/functions.users.php on line 175

Радиально-сверлильные станки с ЧПУ в Екатеринбурге - Биржа оборудования ProСтанки
  1. Главная
  2. Продажа
  3. Сверлильное оборудование
  4. Радиально-сверлильный станок с ЧПУ

Вы можете очень быстро сравнить цены радиально-сверлильного станка с ЧПУ и подобрать оптимальные варианты из более чем 1270 предложений

Радиальный сверлильный станок RB8S

Легкий радиальный сверлильный станок для сверления дерева, пластиков и цветных металлов. Высокая точность вращения шпинделя: радиальное биение менее 0,030 мм. Большой вылет шпинделя.

Радиально сверлильный станок 2Л53

Состояние: Б/У

Радиально сверлильный станок 2Л53 б/у Рабочее состояние местонахождение - Свердловская область звоните - отвечу на вопросы

05.06.2016 Екатеринбург (Россия)

140 000

Радиально-сверлильный станок Z3032 новый, с гарантией

Состояние: Новый Производитель: USI

В наличии

В наличии: радиально-сверлильный станок Z3032. Новый, в упаковке. гарантия 12 мес с даты покупки.Данные станки широко зарекомендовали себя в производственной сфере своей неприхотливостью,...

18.12.2018 Екатеринбург (Россия)

240 000

Радиально сверлильный станок 2Н57

Состояние: Б/У Год выпуска: 1968 Производитель: Завод радиально сверлильных станков г. Одесса (Украина)

Станок радиально-сверлильный 2Н57 предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий нарезания резьбы метчиками, подрезки торцов резцом, а также...

11.12.2018 Екатеринбург (Россия)

180 000

Радиально-сверлильный станок мод. MRD40x8

Состояние: Новый

В наличии

Максимальный диаметр сверления, мм 40 Расстояние от шпинделя до колонны, мм 320-820 Диаметр колонны, мм 200 Конус шпинделя МТ4 Перемещение шпинделя, мм 240 Диапазон частот вращения шпинделя,...

25.03.2014 Екатеринбург (Россия)

Радиально-сверлильный станок мод. MRD32x7

Состояние: Новый

В наличии

Максимальный диаметр сверления, мм 32 Максимальный диаметр нарезания резьбы, мм 20 Расстояние от шпинделя до колонны, мм 300-700 Диаметр колонны, мм 150 Конус шпинделя МТ3 Перемещение...

25.03.2014 Екатеринбург (Россия)

www.prostanki.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
