7 лучших шлифовальных станков - Рейтинг 2018

Снятие припуска, удаление мелких неровностей, сглаживание шероховатостей, финишная обработка заготовок и деталей осуществляется на шлифовальных станках. Размер снятого материала по толщине измеряется в десятых долях миллиметра. Инструмент предназначен для обработки металлических сплавов, древесины различной твёрдости и изделий на её основе, – ДСП, МДФ, ОСП и фанеры. Возможна шлифовка композитов и пластика. Наиболее распространены круглошлифовальные (барабанного типа) и комбинированные.

Лучшие круглошлифовальные станки

Обработка заготовки производится абразивным материалом, закреплённым на вращающемся барабане. Шлифуемая деталь жёстко крепится на рабочем столе. Благодаря малому снимаемому слою, поверхность получается гладкой с высокой точностью.

Управление станком производится вручную или автоматикой. Как абразив применяется лента с различными номерами шлифовального зерна. Возможно создание декоративных поверхностей, например, с эффектом состаренного дерева, – браширование.

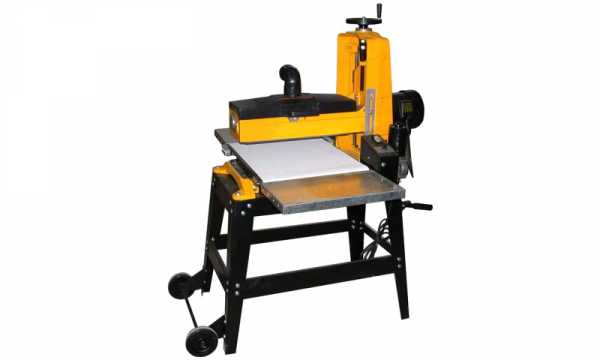

Энкор Корвет-57 – недорогой

Шлифовальный станок, оснащённый основным силовым агрегатом и двигателем подачи с питанием от электрической сети 220 вольт. Применяется для черновой и чистовой обработки деревянных плоских заготовок. Оснащён пылезащитными подшипниками, подпружиненным механизмом натяжения абразивной ленты.

Жёсткая стальная рама, сбалансированный барабан, стабильная скорость автоматической подачи обеспечивают высокую производительность и точность обработки. Предусмотрены удлинители рабочего стола для работы с крупногабаритными заготовками.

Плюсы:

  • Доступная стоимость.
  • Подключение пылесоса.
  • Функционал.

Минусы:

  • Вибрирует при предельных нагрузках.
  • Шумный.
Рекомендации:

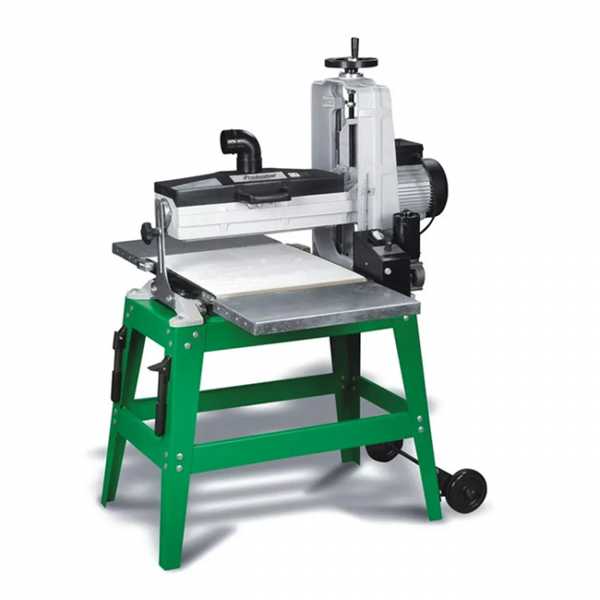

Holzstar ZSM 405 – для домашнего умельца

Станок барабанного типа для обработки деталей с плоской поверхностью. Оснащён регулируемой подачей бесступенчатого вида, встроенным шасси. Предусмотрена регулировка по высоте для обработки разнокалиберных заготовок.

Смена шлифовальной ленты осуществляется без применения дополнительной оснастки. Электродвигатель с питанием от сети 220 вольт предназначен для длительной работы с высокой производительностью. Станок оснащён парой прочных колёсных пар для перемещения.

Плюсы:

  • Компактные размеры, мощность, настройка по высоте и регулировка подачи.
  • Возможность подключать пылеотсос.
  • Мобильность, питание от сети 220 вольт.

Минусы:

  • Ощущается вибрация при обработке массивных заготовок на полной мощности, требуется крепить к полу.
  • Нет ручек, чтобы перемещать.

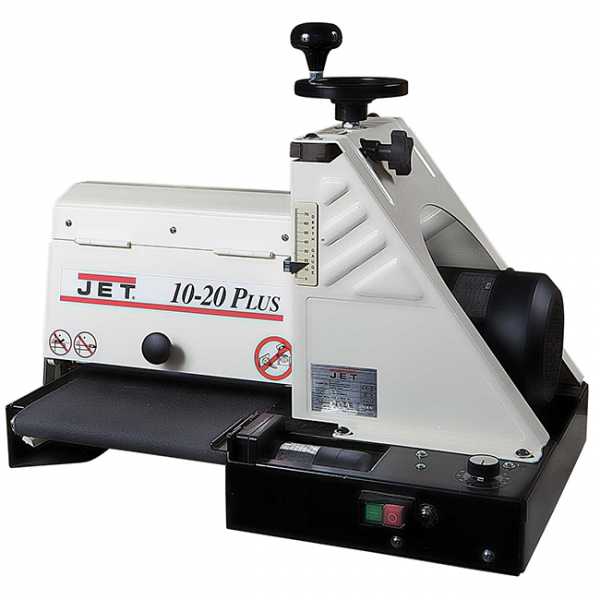

Jet 10-20 PLUS 628900М – для малой мастерской

Компактный агрегат для предварительной и чистовой обработки деревянных заготовок. Применяется в домашних условиях, небольшой производственной мастерской или строительной площадке. Оснащён мощным асинхронным двигателем с подключением к сети 220 вольт.

Консольная установка шлифовального барабана позволяет обрабатывать заготовки шиной до полуметра в два прохода. Предусмотрена возможность смены оснастки для проведения брашировальных операций по декорированию поверхности.

Плюсы:

  • Удобный, простой в управлении, надёжный.
  • Производительный, не греется при длительном использовании.
  • Высокая точность при брашировании.

Минусы:

  • Ценник.
  • Периодически сползает абразивная лента.

Лучшие комбинированные шлифовальные станки

Принцип действия основан на перемещении «бесконечной» абразивной ленты, одетой на специальное устройство. Механизм обеспечивает необходимое усилие натяжения, предохраняет ленту от провисания. Движение абразива обеспечивается электрическим двигателем.

Заготовка располагается на рабочей плоскости стола. Снятие материала происходит при контакте детали со шлифовальным зерном. Станок дополнительно оснащён абразивным диском, для повышения общего функционала агрегата.

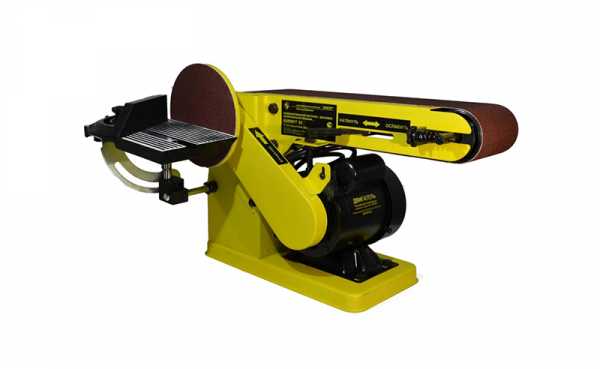

ЗУБР ЗШС-330 – настольный вариант станка

Шлифовальный станок компактных размеров и небольшого веса. Последнее обстоятельство позволяет переносить механизм в требуемое место, монтировать на устойчивом основании. Электродвигатель подключается к сети 220 вольт.

Фиксация заготовки осуществляется упорами и зажимами. Предусмотрен механизм от случайного перезапуска при пропадании напряжения в сети. Сменная абразивная насадка позволяет работать с древесиной, пластиком и металлом.

Плюсы:

  • Компактность.
  • Удобен для работ в небольшом помещении.
  • Самое то, для небольших деталей.

Минусы:

  • Стол перед шлифовальным кругом требует жёсткой фиксации.
  • Цена сильно завышена.

ЭНКОР Корвет-51 – для небольших заготовок

Небольшой ленточно-тарельчатый шлифовальный станок для работы с малогабаритными деталями. Позволяет выполнять предварительную и чистовую обработку изделий из ДСП, МДФ, ОСП, фанеры, композитных материалов, пластика и металла.

Хорошо точит ножи и другой режущий инструмент с плоским лезвием. Ременная передача избавляет от возможности заклинивания рабочих органов. Предусмотрена возможность быстрой перестановки рабочего стола. Станок снабжён транспортирным упором.

Плюсы:

  • Небольшие габариты, цена.
  • Удобно работать с небольшими поделками.
  • Функции точилки.

Минусы:

  • Ощутимая вибрация на столе.
  • Необходимо крепить станину к основанию.

JET JSG-64 – для небольших мастерских

Шлифовальный станок для небольших мастерских со штучным производством. Используется для работ по дереву и металлу. Лентой обрабатываются большие плоскости, торцы – диском. Предусмотрена возможность наклона ленточного угла на 90° для ошлифовки габаритных поверхностей.

Имеется возможность изменения положения рабочего стола перед лентой. Встроен механизм аварийного отключения при возникновении нештатных ситуаций. Агрегат прост в освоении и обслуживании.

Плюсы:

  • Прост в применении, выполняет своё предназначение.
  • Возможность применять сменную оснастку от других подобных станков.
  • Не только для дерева, но и металла.

Минусы:

  • Очень хлипкий столик перед кругом.
  • Слабоватый мотор, при приложении усилий начинает гудеть, не тянет.

Einhell TC-US 400 – стационарный станок

Плоскошлифовальный агрегат со стационарной установкой. Предназначен для работ с древесиной различной плотности и пластиковыми заготовками. Применена закрытая ременная передача для повышения безопасности.

Корпус покрыт специальным антикоррозионным защитным покрытием. Предусмотрена фиксация рабочего стола под необходимым углом для расширения возможностей станка. Агрегат отличается долгим временем эксплуатации, прост в применении и обслуживании.

Плюсы:

  • Качественная сборка, малая вибрация.
  • На удивление, тихий.
  • Возможность подключение пылесоса.

Минусы:

  • Смена ленты требует определённого времени.

Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

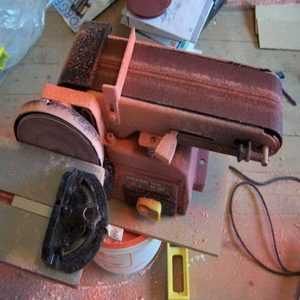

Тарельчато ленточный шлифовальный станок по дереву

Тарельчато-ленточный шлифовальный станок часто используется в массовом, крупносерийном и мелкосерийном производстве, мастерских, кооперативах, частных хозяйствах для выполнения шлифовальных и финишных доводочных операций.

Машина разработана в качестве оборудования по окончательной технологической обработке заготовок:

  • металлических;
  • деревянных;
  • композитных;
  • пластиковых;
  • каменных;
  • стеклянных.

Несмотря на свою несложную конструкцию, агрегат незаменим в технологической цепочке обработки материалов, доводя поверхности до идеального состояния.

Тарельчатый шлифовальный станок чаще всего используется в мебельной промышленности. Оборудование как нигде более подходит к специфике деревообработки. Машины с успехом выполняют обработку поверхности деталей, которые изготовлены из древесины различных пород.

Шлифовальный станок по дереву обладает рядом достоинств. Он мягко в управлении, с высоким качеством обрабатывает поверхность древесины, не нанося царапин, видимых линий на структуре деревянных волокон. После обработки ленты готовые детали подвергаются полировальным операциям и вскрытию лаком.

Кроме мебели, тарельчато-ленточные станки с успехом используются для шлифовки многих других материалов. Машинами хорошо обрабатываются металлы и сплавы:

  • сталь;
  • чугун;
  • латунь;
  • бронза.

Для выполнения шлифовальных операций используется лента с различными абразивными материалами и дисковым механизмом. Станки также широко используются в строительстве, на шлифовальных работах по камню – граниту, известняку, мрамору. Особую популярность на стройплощадках получили горизонтально-шлифовальные машины по обработке пола из мраморной крошки.

Основные операции по использованию подобного типа станков следующие:

  • Финишное выравнивание обрабатываемой поверхности.
  • Доведение уровня шероховатости плоскостей до требуемых значений.
  • Доведение гладкости поверхностей до нужного уровня перед нанесением лака, краски, других отделочных материалов.
  • Устранение мелких дефектов на поверхности обработки: углублений, трещин, возвышений, заусенцев.
  • Обработка финишного покрытия: удаление наплывов, подтеков от лака, краски.
  • Шлифовка внутренних полостей, ниш.
  • Окончательная обработка закругленных поверхностей.

Ленточные станки успешно позиционируют себя на обработке деталей, которые изготовлены из разных материалов. Особенную ценность оборудование имеет при шлифовании заготовок различной формы: плоской, круглой, четырехугольной.

На станках без видимых усилий обрабатываются круглые, шарообразные, трубные детали. Легко обрабатываются трубы с большим диаметром поперечного сечения.

Лента является главным рабочим инструментом любого тарельчато-ленточного плоскошлифовального станка. На ее поверхность наносится абразивный порошок со специальными свойствами и составом. Она имеет вид кольца, размещенного между двумя вращающимися барабанами. Один из них ведущий, второй ведомый.

Кроме ленты, на комбинированных тарельчато-ленточных станках расположен второй важный рабочий узел – шлифовальная тарелка. Она представляет собой круглый диск с нанесенной шлифовальной шкуркой. На одном таком станке оператор имеет возможность одновременно выполнять различные шлифовальные операции. Тарелки, как и лента, меняются по мере их износа на новые детали.

Ведущий барабан надевается на вал, который через защитную муфту либо ременную передачу соединен с валом электрического двигателя. От электродвигателя вращение передается на барабан и дальше на рабочую ленту и тарелку. Скорость движения ленточной передачи легко регулировать, изменяя режимы обработки заготовок.

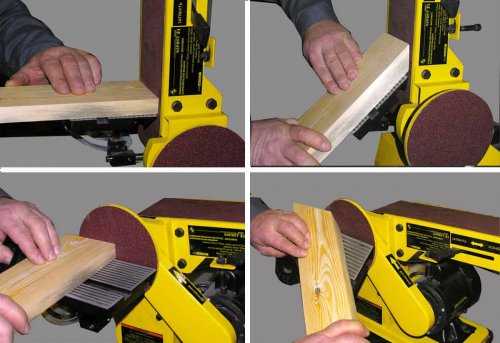

Плоскошлифовальная лента на тарельчато-ленточном станке часто бывает расположена вертикально, горизонтально, под различным углом. Подобные варианты конструкции допускаются у многих моделей шлифовального оборудования.

При выборе подходящего станка для обработки различных деталей, важно учитывать длину поверхности, которая будет подвергаться шлифованию. Тарелка установлена жестко вертикально.

Из опыта практической работы известно, что наиболее удобно на станках подобного типа обрабатывать детали с длиной поверхности, которая меньше длины абразивной ленты и рабочего стола. Тогда наждачный слой, нанесенный на ленту, будет шлифовать поверхность заготовки с хорошим качеством и заданной чистотой обработки поверхности.

Особенно комбинированные ленточно-тарельчатые шлифовальные станки идеально подходят для гаражных кооперативов, мастерских, индивидуальных ремонтных предприятий.

На подобной технике оператор способен легко отшлифовать все поверхности детали на абразивной тарелке, а затем приступать к финишной обработке плоскостей и зачистке кромок на ленте. Пользоваться агрегатом несложно, удобно, производительно, качественно.

Шлифовальный круг — для обработки торцов, фасок, скруглений и др.

Параметры качества обработки достигаются скоростью подачи и усилием прижатия ленты и тарелки к обрабатываемой заготовке. Степень зернистости абразива на ленте и тарелке подбирается индивидуально для каждого обрабатываемого материала.

Большую роль играет шероховатость, которая требуется после финишной отделки. Качественные детали требует ровной поверхности, гладкость и прочность которой смогут отвечать всем техническим условиям. Многие агрегаты не могут достичь такого совершенства, как выполняет тарельчато-ленточный агрегат. Производители регулярного акцентируют внимание покупателей на этой детали.

На зернистость выбора ленты с наждачным слоем сильно влияют характеристики обрабатываемых веществ. Скорость подачи станка и сила прижимания абразивной ленты напрямую связаны между собой.

Шлифовка на высоких скоростях движения режущих инструментов, к которым относится лента и тарелка, и с незначительным усилием прижима приведет к тому, что многие пятна на материале заготовки окажутся необработанными.

И наоборот: увеличив силу прижима, уменьшив скорость подачи станка, получим следующую картину – на отдельных участках обрабатываемой заготовки появятся прожоги и почернение материала вследствие высоких рабочих температур, возникающих в результате непомерных усилий трения.

Агрегат отвечает современным требованиям, предоставляя качественную продукцию после обработки деталей.

Результаты шлифовки сильно зависят от качества склейки абразивной ленты и наждачной тарелки. Выбирая расходные материалы, необходимо тщательно проверять качество их проклейки, отсутствие рваных краев, добротность наждачного слоя. Надевая диск и ленту на штатные места станка, располагайте их таким образом, чтобы окончания швов, расположенных внахлест, не задирались о поверхность обрабатываемых деталей, только скользили по ним.

Все станки, промышленные, стационарные, ручные, должны предусматривать возможность регулировки натяжения ленты. Это обеспечивается перемещением подвижного вала, не являющегося приводным. Натягивать ленту слишком сильно нельзя. Это приведет к ее быстрому износу и разрыву.

При слабом натяжении лента будет проскальзывать, нагреваться и также быстро выйдет из строя. Стрела прогиба ленты при нажатии на нее усилием 20 кг должна составлять не более 10 мм.

Видео по теме: Тарельчато ленточный шлифовальный станок по дереву

promzn.ru

Шлифовальные станки: классификация, назначение, ЧПУ

Существует огромное количество технологических процессов, выполнение которых позволяет получить деталь с необходимыми размерами, формой и качеством поверхности. На протяжении многих лет заводы по обработке металла использовали специальные устройства, которые называют станками. Существует несколько технологических процессов, среди которых отметим обработку шлифованием. Шлифованием можно изменить механическим воздействием качество поверхности, а также ее форму. За многие годы развития сферы обработки металла появилось довольно много разновидностей оборудования, каждый из них имеет особую схему работы, что отражается на чертеже.

Комбинированный шлифовальный станок по дереву Holzstar

Предназначение оборудования

Шлифовальный станок – устройство, которое используется для обработки различных изделий из металла, древесины, пластика и другого материала. Несколько десятилетий назад оборудование создавали для обработки с малой точностью, технически конструкция не позволяла доводить размеры деталей до высокой точности, но все же характеристики, которыми обладает шлифовальный станок, давали возможно проводит финишную отделку.

Использовать шлифовальный станок можно для решения следующих технологических задач:

  1. Изменения формы поверхности цилиндрической, квадратной и иной заготовки. Шлифовальное оборудование в зависимости от абразивного материала может использоваться для обработки различного металла, можно провести снятие относительно небольшого слоя материала.
  2. Изменения шероховатости поверхности – основное предназначение, для которого создавался шлифовальный станок. Устройство может снимать десятки миллиметров металла или другого материала.
  3. В некоторых случаях шлифовальный станок используется для проведения заточки. Это связано с тем, что устройство используется для снятия металла, если правильно расположить режущую кромку, то есть возможность провести заточку.

Достигнуть результата при использовании ручных инструментов, как если использовать шлифовальное оборудование, практически невозможно. Производительность также очень велика, существует как домашний, так и промышленный вариант исполнения. Эксплуатация устройства требует технического обслуживания, что также следует учитывать.

Классификация

Как ранее было отмечено, существует довольно много чертежей и схем, по которым производят шлифовальный станок. Это связано с тем, что форма и размеры деталей определяют то, как будет проводиться обработка, и какой вид будет иметь шпиндель, станина шлифовальное оборудование.

Расшифровка моделей шлифовальных станков по ЭНИМС

По типу установки можно провести следующую классификацию:

  1. Настольный. Современные чертежи и схемы настольных станков определяют то, что они могут использоваться в быту. При этом техническое обслуживание не принесет много проблем, электропотребление незначительно, управление не составляет особого труда. Однако настольный вариант исполнения имеет меньшую производительность, а также функциональность.
  2. Современный промышленный вариант исполнения имеет высокую производительность, схема и чертежи модели определяют то, что модели имеют компактные габаритные размеры. Технически они совершеннее тех моделей, которые производились на заводах в прошлом тысячелетии.
  3. Шлифовальный станок, произведенный на заводах Советского Союза, также еще часто встречается в цехах. Их чертежи и схемы изучаются в учебных заведениях при получении соответствующей квалификации. Однако техническое обслуживание подобного оборудования значительно усложняется, так как необходимых инструментов и деталей уже не производят.

По предназначению можно выделить следующие группы:

  1. Круглошлифовальные – наиболее распространенные модели, которые используются для обработки цилиндрических и конических деталей. Подобные станки разделяются на несколько групп по классу точности. Производятся они с середины 90-х годов. Некоторые модели производились для заготовок с высоким диаметральным и линейным размером.
  2. Внутришлифовальные модели получили меньшее распространение, но все часто используются на металлообрабатывающих заводах. Внутришлифовальные станки могут быть бытового и промышленного предназначения, их производительность зависит от оснастки и степени автоматизации процесса обработки. Использовать внутришлифовальные модели для изменения цилиндрических внутренних поверхностей, отверстий различной формы. Оснастка в значительной степени может изменить технические характеристики внутришлифовального станка.
  3. Плоскошлифовальная группа имеет схему, которая позволяет проводить работу по доведения шероховатости и размеров плоских и сопряженных поверхностей до нужных значений. Шпиндель в этом случае расположен так, что шлифовальный станок может применяться для осуществления работы, связанной с плоской поверхностью.
  4. Бесцентрошлифовальная группа крупносерийном производстве. Схема и чертеж, которые характерны подобной группе, обуславливают упрощение процесса обслуживания, а также технические характеристики позволяют автоматизировать процесс, повысить производительность.
  5. Хонингование – процесс доведения размеров поверхности до высокой точности, когда отклонение составляет всего несколько долей миллиметра. Схема расположения всех элементов конструкции, которой обладает шлифовальный станок этой группы, позволяет проводить обработку как цилиндрических, так и плоских поверхностей. При помощи ручных инструментов достигнуть подобного результата невозможно, управление позволяет изменять характеристики обработки в зависимости от поставленной задачи.

При этом круглошлифовальные варианты исполнения можно разделить на следующие группы:

  1. универсальные станки – могут использоваться для шлифования различных цилиндрических и конических заготовок, характеристики моделей позволяют значительно расширить область применения. Управление универсальным станком может проводиться механически или при помощи автоматизированной системой ЧПУ;
  2. простые модели – шлифовальное оборудование, которое применяется для определенной группы заготовок. Схема и характеристики простых моделей определяет то, что только отдельные группы деталей можно обработать при их использовании. В последнее время станки, относящиеся к этой группе, практически не производятся. Это связано с тем, что их покупка зачастую не обоснована. Часто их производят под заказ при организации массового производства.
Круглошлифовальный станок
Внутришлифовальный станок

Плоскошлифовальный станок
Бесцентрово-шлифовальный станок

Учитывая столь большое распространение круглошлифовальных станков, проведем рассмотрение особенностей конструкции. Управление поворотным рабочим столом, а также характеристика, позволяющая проводить поворот детали, определяет универсальность модели. Схема конструкции имеет шпиндель, который может поворачиваться вокруг вертикальной оси. Некоторые модели имеют дополнительные шпиндельные бабки, которые позволяют изменять степень шероховатости отверстий различной формы.

Числовое программное управление

ЧПУ на протяжении многих лет разрабатывалось для того, чтобы повысить производительность и упростить задачу, повысить точность получаемых размеров. Чертежи многих деталей имеют размеры с минимальными допусками, использовать ручной инструмент для решения подобной задачи нельзя. Поэтому если чертежи имеют подобные допуски, следует использовать механизированный метод обработки.

Многие проблемы не позволяли использовать числовое программное управление при создании шлифовального станка. Примером можно назвать систему смазки, а также позиционирование шпинделя. Управление при помощи ЧПУ определяет высокоточное позиционирование шпинделя, автоматизацию системы смазки.

Несмотря на огромное количество достоинств системы ЧПУ довольно сложно найти конструкцию с подобной технологией автоматизации. Это связано с тем, что подобное оборудование используются крайне редко в крупносерийном и массовом производстве.

ЧПУ определяет точное позиционирование шпинделя. Однако стоит учитывать, что шпиндель должен позиционироваться с учетом используемой оснастки. Поэтому на чертеже указывается то, какая используется оснастка для шлифовальных станков.

Обслуживание конструкции с ЧПУ значительно усложняется, так как внесение изменений может привести к сбою в работе. Периодически следует проводить наладку оборудования для поддержания точности изменения размеров, качества шероховатости.

Существует довольно много разновидностей системы ЧПУ, которые разделяются по типу используемой программы для описания траектории движения абразивного круга, описания скорости вращения шпинделя и величины подачи.

Охлаждение

Если смазка позволяет продлить срок службы конструкции, то охлаждение – значительно увеличивает срок эксплуатации абразивного материала. Чертежи создаются с учетом того, что во время соприкосновения с абразивным материалом поверхность не будет нагреваться, как и абразивный материал. Для этого шпиндель может иметь систему подачи охлаждающей жидкости. Бытовые модели имеют ванну с водой, которая также будет охлаждать зону обработки.

Обслуживание системы охлаждения заключается в необходимости постоянного пополнения резервуара с охлаждающей жидкостью.

В заключение отметим, что существует довольно много современных моделей, которые имеют высокую производительность, простоту в использовании, а также многофункциональность. Многие из них подходят для бытового и промышленного использования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Шлифовальный станок. Виды и типы. Работа и применение. Выбрать

Шлифовальный станок – это специализированное оборудование, предназначенное для абразивной обработки поверхности материалов. Он применяется для доводки заготовок с плоской, цилиндрической или конусной формой. С его помощью убирается избыточная шероховатость деталей или доводится более точная форма, которую не удалось задать на предыдущих этапах производства. Станки оснащаются шлифовальными материалами, в качестве которых могут выступать абразивные и войлочные круги, а также наждачная бумага.

Как работает шлифовальный станок

Вне зависимости от устройства станка его работа осуществляется в результате вращения на высокой скорости расходного абразивного материала. При прижатии к нему поверхности заготовки осуществляется стирание последней. Оборудование снимает тонкий слой материала, поэтому в случае необходимости обработки больших объемов требуется затрачивать довольно много времени. Такие установки могут работать практически с любыми материалами. Обычно их применяют для шлифовки металла, дерева, пластмассы и полировки стекла. Гранение драгоценных металлов также осуществляется с помощью данного оборудования.

Глубина шлифовки зависит от жесткости материала заготовки, а также применяемого абразива. Чем он крупнее, тем толще слой снимается за один проход. При этом крупнозернистый абразив делает грубую обработку с царапинами. Чем меньше зернистость абразива, тем более гладкой будет обрабатываемая деталь. Чтобы в дальнейшем придать ей глянцевый блеск используются войлочные круги, с нанесенными на их поверхность специализированными пастами.

Если рассматривать наиболее распространенные направления применения данного оборудования, то можно отметить, что оно используется для следующих целей:
  • Обдирка черновых заготовок.
  • Снижения шероховатости поверхностей.
  • Доводки формы деталей под нужный размер.
  • Финишной полировки изделий.
  • Заточки режущих и колющих инструментов.
Разновидности шлифовальных станков

Шлифовальный станок является распространенным оборудованием, которое широко используется в различных производственных и ремонтных областях. Без них не обходится даже заточка инструмента, такого как ножи, стамески, сверла, топоры и пр. Было разработано много разновидностей станков, адаптированных под определенные цели применения. В связи с этим можно подобрать идеальную установку, с которой будет действительно удобно выполнять ту или иную задачу.

Точильно-шлифовальные станки

Подобное оборудование часто называют точилом. Такой наждак бывает напольным и настольным. Его конструкция состоит из обычного асинхронного электродвигателя, установленного на подставке. С двух сторон на вал мотора насаживаются абразивные круги. Один применяется для заточки, а второй для шлифовки. Важной частью данного оборудования является защитный кожух, который предотвращает подъем искр вверх. Благодаря этому предотвращается травмирование глаз работника. Такие установки являются самыми доступными, поэтому встречаются в мастерских и гаражах практически любого, кто любит мастерить своими руками.

Калибровочные

Подобное оборудование относится к более высокому ценовому сегменту. Оно предназначено для подгонки древесины под требуемые параметры. В частности, конструкция установки рассчитана для работы со столярными щитами. Склеенный из брусков или досок щит пропускается через такой станок, что позволяет выровнять выступающие поверхности, а также убрать вмятины от струбцин, если они образовались. По конструкции такой станок похож на рейсмус, но он обеспечивает более гладкую обработку, поскольку шлифовка проводится благодаря наждачной ленте, а не грубым ножам.

В сердце такой конструкции имеются один или несколько шлифовальных валов, которыми поддерживается прокручивание широкоформатной наждачной бумаги. Данное оборудование применяется для чистовой отделки щитов, которые в дальнейшем будут применяться для создания мебели. Использование калибровочного станка для других целей нецелесообразно, в связи с высокой себестоимостью его расходных материалов. Такие установки отличаются между собой по ширине захвата щитов. Стоит отметить, что чем выше данный показатель, тем дороже расходные материалы для приведения доведения к рабочей готовности.

Ленточные

Шлифовальный станок ленточного типа обычно используется для финишной отделки. Также с его помощью осуществляется довольно качественная заточка инструментов. Такое оборудование обычно используется для обработки древесины, в частности мебельном производстве. Для обеспечения работы таких установок используется абразивная лента разной ширины. Она натягивается между несколькими валами с мягкой поверхностью, один из которых с помощью шестеренчатого механизма или напрямую подключается к электродвигателю.

Подобные установки применяются для окончательной обработки заготовок, устранения на их поверхности заусениц, мелких неровностей и других дефектов. Ленточные станки совместимы с любыми материалами. Стоит отметить, что подобное оборудование отличается высокой производительностью в сравнении с точильными станками. Это обусловлено большой площадью абразивного материала. В результате при снятии материала заготовки меньше осуществляется заполнение пространства между камушками абразивного материала, поэтому слои детали стираются быстрей.

Ленточный шлифовальный станок может использоваться только для шлифовки и непригоден для полировки, поскольку он может оснащаться только наждачной бумагой крупной и средней зернистости. Такое оборудование часто используется для вывода спусков на ножах и реставрации поврежденной режущей кромки. На ленточных станках эта делать намного проще, чем используя установки на абразивных кругах.

Круглошлифовальный

По своей конструкции напоминает токарный станок. Они применяются для обработки поверхностей конусных или цилиндрических деталей. Это узкоспециализированное оборудование, которое используется на производстве. Его редко можно встретить в мастерских, а тем более в домашних условиях. Это действительно крупное оборудование, позволяющее закрепить деталь в форме вала, который в дальнейшем вращается, в то время как регулируемая часть устройства с абразивным материалом осуществляет шлифовку.

Такие установки позволяют работать только с цилиндрическими или фасонными заготовками, поэтому не нашли своего распространение в подавляющем большинстве областей промышленности. Это оборудование можно с легкостью заменить токарным станком. При этом нужно отметить, что все же узкоспециализированные круглошлифовальные станки являются более производительными и удобными, поэтому незаменимы для крупного производства, где важна высокая скорость обработки.

Плоскошлифовальный

Применяется для обработки заготовок, которые имеют плоскую поверхность. Особенность такого оборудования заключается в технологии фиксации обрабатываемых деталей. Они закрепляются не с помощью патрона, а благодаря электромагниту. Он притягивает деталь к рабочей поверхности установки, равномерно прижимая ее к абразиву, что минимизирует возможность перекоса, случающегося если удержание проводится вручную.

Внутришлифовальные

Шлифовальный станок внутреннего типа применяется для придания гладкости внутренним поверхностям заготовок, сделанным из металла. При этом сама деталь фиксируется неподвижно, обработка осуществляется регулируемым шпинделем, который вращается, создавая возвратно-поступательное движение. Такое оборудование может оснащаться одним, двумя или тремя шпинделями. Это узкоспециализированные станки, используемые на больших производствах. При работе таким оборудованием возникают проблемы с удалением стружки. В том случае если установка предназначена для обработки стальных поверхностей, она оснащается магнитом, который собирает стружку, предотвращая забивание абразивной поверхности шпинделя.

Критерии выбора станков

Определившись с тем, какого типа должен быть шлифовальный станок, следует перейти к подбору подходящей модели. Важными критериями выбора, на которые необходимо обращать внимание в первую очередь, являются:

  • Мощность двигателя.
  • Максимально возможная толщина обработки деталей.
  • Диапазон точной настройки угла обработки заготовок.
  • Внешние габариты.
  • Максимально допустимый размер заготовок.

Что касается мощности привода, то чем она выше, тем лучше. При этом нужно учитывать, что избыточная мощность сопровождается неоправданными энергетическими затратами. При частой работе такого оборудования будут образовываться большие счета за потребленное электричество. Что касается максимально возможной толщины обработки заготовок, а также их допустимого размера, то это в первую очередь актуально для тех станков, в которых выставляется зазор. Это калибровочное оборудование и другие подобные системы. В том же случае, если речь идет о точильно-шлифовальном и большинстве ленточных станков, то это неважно, так же как и настройка угла обработки заготовок.

Важным критерием выбора являются внешние габариты. Шлифовальный станок может весить порядка нескольких тонн, поэтому профессиональные станки, которые предназначены для использования на производстве не подойдут для маленькой мастерской или установки в гараже. Для домашнего пользования производители выпускают массу точильно-шлифовального и ленточного оборудования компактных размеров, в которых используются недорогие расходные материалы. Подобные установки имеют достаточный функционал для выполнения бытовых задач.

Похожие темы:



tehpribory.ru

виды конструкций, работа с самодельным комбинированным станком

Все материалы в любом производстве, помимо изготовления, требуют ещё дополнительной и финишной обработки. Яркими примерами таких обработок можно назвать шлифовку и полировку изделия. Эти два вида механического воздействия на поверхность детали, доводят её внешний вид до совершенства. Однако всем известно, чтобы выполнить эти операции руками, уйдёт много времени и сил, да и равномерность обработки может обеспечить разве что очень опытный мастер. Для облегчения такого рода работ, человек придумал себе в помощь различные приспособления и механизмы. О некоторых из них и пойдет речь дальше.

Общее назначение и виды станков

Станок предназначается для окончательной обработки деталей и заготовок из разных материалов путём воздействия на них поверхностью с абразивным или алмазным напылением. Станок, его составляющие механизмы и приспособления позволяют соблюдать точность размера и форму, а также обеспечивают создание идеальной поверхности детали или заготовки.

С помощью станка можно обработать плоские детали, поверхности снаружи и внутри, детали различной геометрической формы, шлифовать или полировать резьбу и зубья зубчатых колёс. По своим характеристикам шлифовальные станки делятся на:

  • Круглошлифовальные.
  • Внутришлифовальные.
  • Бесцентрово-шлифовальные.
  • Плоскошлифовальные.
  • Специальные станки (для шлифовки резьб, зубчатых колес).

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами — это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Меры безопасности во время работы

При работе на станке требуется соблюдать следующие правила техники безопасности:

  • Для защиты органов зрения все работы у станка выполнять в защитных очках или маске.
  • Проверять перед началом работы абразивные круги на предмет трещин и повреждений.
  • Количество оборотов двигателя не больше установленных производителем.
  • Изменять положение детали и удерживающих её приспособлений в процессе работы — запрещено.
  • Шлифовальные круги на всех станках должны быть оборудованы соответствующей защитой.
  • На верстачных шлифовальных станках стол подачи заготовки закреплять на 1,5−3 мм от круга.

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

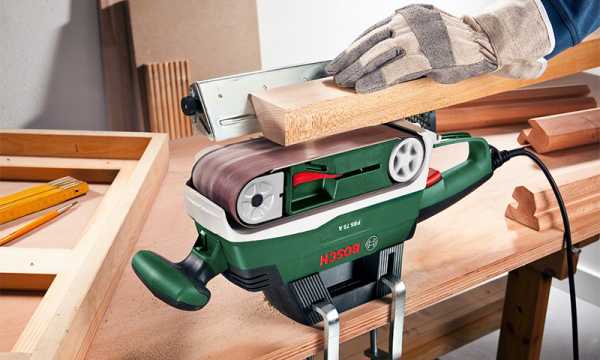

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Изготовление шлифстанка своими руками

Шлифовальный станок своими руками для дерева собрать совсем несложно. В народе его ещё называют просто — наждак.

Основным составляющим элементом является двигатель. Наверняка у многих в хозяйстве найдется старая стиральная машина. Её мотор для этой цели вполне подойдёт. Если нет, новый движок на рынке обойдётся довольно дорого, а вот на любой барахолке можно отыскать б/у в рабочем состоянии. Электродвигатель должен быть сильным от 750 Вт до 2 кВт, не скоростным от 1500 до 3000 об/мин, если трёхфазный, то всегда можно адаптировать под 220 В. Также понадобятся толстая фанера, саморезы, клей ПВА, ну и инструмент, конечно.

Задача простая: сделать жёсткий диск, на который наклеится наждачная бумага. Для этого вычерчиваем на фанере круг диаметром 150−170 мм, если фанера достаточной толщины, чтобы скрыть зажимную гайку, достаточно одной заготовки. Если нет, склеиваем две одинаковых заготовки клеем ПВА. Зажимная гайка шпинделя двигателя должна быть утоплена в диск заподлицо с его рабочей плоскостью.

Из той же фанеры 15−24 мм нужно изготовить несколько деталей:

  • Станину, к которой будет крепиться двигатель.
  • Стол подачи с направляющими для изменения угла наклона.
  • Конструкцию дисковой защиты.
  • Основание для крепления всего станка к верстаку.

Защиту для диска можно сделать в виде арки с прямыми углами или усечёнными. Она, как и стол подачи, крепится к станине. Из дополнительных приспособлений можно установить на столе подачи упор-транспортир, который позволит подавать заготовку под фиксированным, горизонтальным углом.

Отдавая дань эстетике, желательно каждую деталь перед сборкой отшлифовать. Но это по желанию, а вот со столом подачи это необходимо сделать тщательно. Гладкая поверхность обеспечит равномерное и непрерывное движение детали вдоль рабочей поверхности диска.

Плоскошлифовальный станок

Назначение этого станка открывается в самом его названии — плоскошлифовальный, то есть для шлифовки плоских поверхностей деталей и заготовок. Он может быть дисковым, барабанным (по типу рейсмуса) или ленточным. При этом его рабочая поверхность может располагаться вертикально, горизонтально или регулироваться.

Отдельные конструкции станков делают полностью регулируемыми. Но это индивидуально. Самодельные машины каждый делает под себя, чтобы удобнее было работать. Конструкции с полной регулировкой изготовить сложнее. У них регулируется прижим барабана или ленты, то есть, другими словами, существует возможность фиксированного передвижения рабочей поверхности по вертикальной оси. И подручник имеет механизм движения в двух направлениях, как каретка держателя резцов на токарном станке.

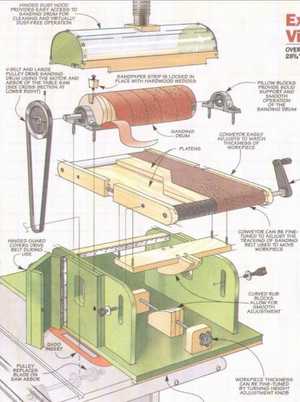

По словесному описанию трудно представить себе, как это выглядит. И тем более трудно понять, как оно работает. Но сегодня у нас есть интернет. Там можно найти ролики, где бывалые мастера делятся своим опытом, подробно объясняют и показывают, как изготовить подобное оборудование. Предоставляются подробные чертежи и схемы с точными размерами и указаниями, какой материал использовать для сборки. В общем, если есть затруднения с самостоятельным конструированием, то всегда можно просто изготовить чью-нибудь копию.

Ленточный шлифовальный станок

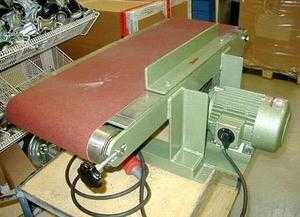

Этот станок придумали для обработки длинных деталей. Абразивная лента имеет в своей основе прочную матерчатую ткань, скреплённую в кольцо. Размеры существуют разные. Приводится в движение всё тем же электродвигателем с аналогичными характеристиками. Но некоторые умельцы заменяют двигатель дрелью. Хорошая дрель — универсальный по многим параметрам инструмент. Однако такая замена больше актуальна для небольшого размера настольных станков, как правило, такими пользуются моделисты.

Как собирается ленточная шлифмашина своими руками? Лента натягивается между двумя валами или барабанными роликами. Один из которых — ведущий (он крепится на шпиндель двигателя), а второй — ведомый (он обеспечивает натяжение шлифовальной ленты). Чтобы лента не соскакивала с барабанов, к их торцам крепятся шайбы-стопоры. Получается нечто вроде текстильной катушки. При незначительных перекосах износ ленты происходит быстрее, чем разрушаются края ленты, трущиеся о стопорные шайбы. Так что эта идея вполне жизнеспособна и себя оправдывает.

Также между барабанами с тыльной стороны ленты устанавливается экран-опора, который обеспечивает плотный прижим всей плоскости заготовки к поверхности ленты. Чтобы снизить силу трения, экран тщательно шлифуется. Изготовить его можно как из лёгкого металла, так и из твердых пород дерева.

Ведущий валик необходимо обрезинить или изготовить из жёсткой резины. Это обеспечит невозможность проскальзывания ленты по поверхности валика. Всю конструкцию при необходимости можно располагать по-разному: вертикально, горизонтально или под углом. К общей станине, как и на всех подобных станках, крепится подручник жёсткий, под углом 90 градусов, либо регулируемый. Расстояние между лентой и краем подручного стола не должно быть больше 3 мм. Ввиду того что разрыв ленты не способен нанести значимые телесные повреждения, защиту делают лишь для удаления продуктов шлифования.

Самодельный гриндер

Гриндер — это высокоскоростная лентошлифовальная машина или универсальный станок. Рабочие поверхности — диск и лента. Двигатель используется такой же, как и на всех станках. А высокая скорость достигается при использовании шкивов разного диаметра. Шкив большого диаметра монтируется на шпиндель двигателя и является ведущим. Малый шкив — натяжной.

На универсальном станке на шпиндель крепится ещё и диск. Можно установить и дополнительный передающий ролик, опорные крепления которого будут подпружинены. Делается это для быстрой смены абразивной ленты.

От остальных шлифовальных машин гриндер отличается скоростью обработки и универсальностью. Используя сменные ленты для разных материалов, можно быстро обрабатывать поверхности даже высоколегированной стали.

obrabotkametalla.info

Комбинированный шлифовальный станок BTS 150 HolzStar (Германия)

  1. Комбинированный тарельчато ленточный шлифовальный станок по дереву.
  2. Подходит для обработки широкого круга материалов и форм: дерева, пластиков, жести и пр.
  3. Жесткий корпус из серого чугуна и стали.
  4. Поворотное ленточно-шлифовальное устройство: угол наклона 0° - 90°, от горизонтального до вертикального положения.
  5. Поворотный рабочий стол с двойной опорой, наклоняемый на угол от 0° до 45°.
  6. Быстрая и простая замена шлифовальной ленты без использования инструмента.
  7. Разъем для подключения пылеотсоса.
    1. Шлифовальная лента и шлифовальный круг в комплекте поставки.

Особенности


Вертикальное положение

Шлифовальное устройство в вертикальном положении

Горизонтальное положение

Шлифовальное устройство в горизонтальном положении

Шлифовка скруглений

Простая шлифовка скруглений с помощью шлифовального вала

Шлифовальный круг

Шлифовальный круг для обработки торцов, фасок, скруглений и др.

Поворотный упор

Поворотный угловой упор рабочего стола

Шкала угла наклона

Надежный рабочий стол с углом наклона от 0° до 45°. Легкочитаемая шкала угла наклона стола

Производитель: HolzStar

Родина бренда: Германия

Электропитание
Электродвигатель 400 Вт 220 В ~50 Гц
Станочные данные
Размер шлифовальной ленты 915 х 100 мм
Диаметр шлифовального круга 150 мм
Размер стола 150 х 230 мм
Число оборотов 2850 об/мин
Габаритные размеры
Диаметр патрубка пылеотсоса 58 мм
Габаритные размеры 560 х 270 х 300 мм
Масса станка 17 кг

Отзывы о Комбинированном шлифовальном станке BTS 150


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Комбинированный шлифовальный станок КШМ 01

Уникальное сочетание возможностей комбинированного шлифовального станка КШМ 01 позволяет совершать как плоское шлифование, так и внешнее круглое шлифование деталей. Так станок можно за несколько минут перенастроить с положения для плоского шлифования с максимальной длиной 300 мм и шириной 150 мм в позицию для круглого шлифования, при максимальном диаметре детали 190 мм и длиной до 250 мм.

ОСНОВНЫЕ ПАРАМЕТРЫ
Параметр ед. изм. Как плоскошлифовальный станок Как круглошлифовальный станок
Рабочий стол мм 300x150 -
Макс. размеры обрабатываемой детали мм 300х150 D=8-100, L=200
Максимальный вес детали кг 80 20
Размеры шлифовальный диск мм D=200, d=51, B=32
Переферийная скорость мсек 35 35
Расстояние от оси шлифовального диска до рабочей поверхности стола мм 60-280 -
Продольный ход стола мм 350 220
Поперечный ход стола мм 150 150
Ход пиноли задней бабки мм - 20
Высота центров мм - 95
Размер центра Морзе - 3
Угол поворота стола гр. - 11o
Вертикальная подача - ручная
Точно ммдел 0.001 -
Грубо ммдел 0.02 -
Один оборот лимба грубо мм 3 -
Поперечная подача ручная
Точная ммдел 0,001 0,001
Грубо ммдел 0,02 0,02
Один оборот лимба грубо мм 3 3
Продольная подача
Ручная ммоб 15 15
Автоматическая ммин 0-12 0-5
Обороты передней бабки обмин - 0-300
Тип управления - электромеханическое
Мощность главного двигателя кВт 1,5
Габаритные размеры
ДхШхВ мм 1560х950х950
Вес кг 1120

Стандартная комплектация

1. Шлифовальный диск с планшайбой

2. Стойка и оправка для балансирования шлифовального диска

3. Электромагнитный стол

4. Заточное устройство

5. Центр – Морз 3 – 2шт

6. Охладительная система

7. Комплект быстроизнашивающихся запасных частей

8. Комплект слесарно-монтажного инструмента

www.bulstan.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
