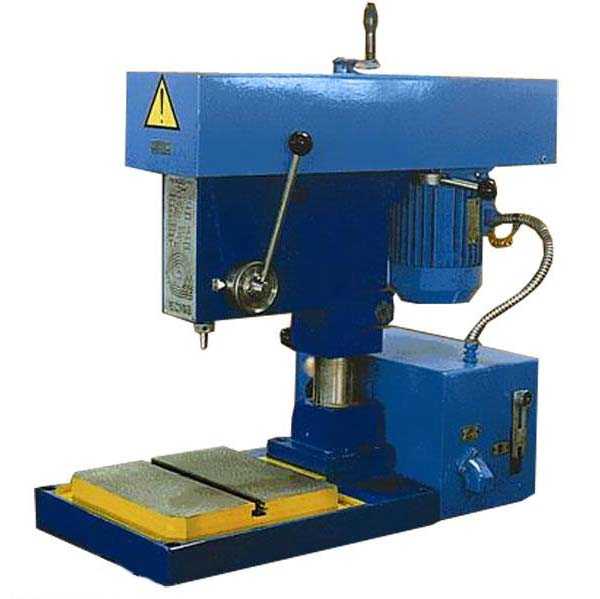

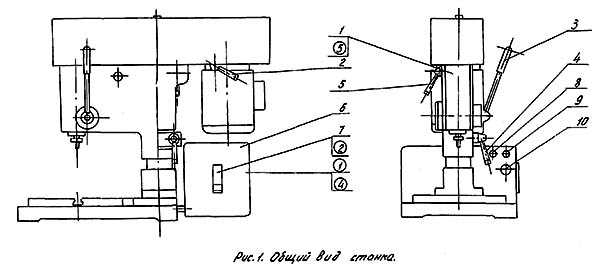

Настольно-сверлильный повышенной точности станок 2Н106П
Max диаметр сверления: 6 мм.
ОписаниеВертикально-сверлильный станок модели 2Н106П
Станок настольно-сверлильный модели 2Н106П повышенной точности предназначен для сверления отверстий диаметром до 6 мм и нарезания резьбы в мелких деталях деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Станок эффективно используется в крупносерийном производстве. При установке на станок пневмогидравлического механизма подачи ПУ-106 он может быть использован в автоматической линии.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Технические характеристики станка 2Н106П:
| Наименование параметра | 2Н106П |
|---|---|
| Основные параметры станка | |
| Наибольший условный диаметр сверления, мм | 6 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | 50…250 |
| Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 125 |
| Рабочий стол | |
| Размеры рабочей поверхности стола, мм | 200 х 200 |
| Число Т-образных пазов Размеры Т-образных пазов | 1 |
| Шпиндель | |
| Наибольшее перемещение шпиндельной головки по колонне, мм | 130 |
| Ход гильзы шпинделя, мм | 70 |
| Частота вращения шпинделя, об/мин | 1000..8000 |
| Количество скоростей шпинделя | 7 |
| Конус шпинделя | Морзе 1а |
| Привод | |
| Электродвигатель привода, кВт | 0,4 |
| Габарит и масса станка | |
| Габариты станка (длина ширина высота), мм | 560 х 405 х 625 |
| Масса станка, кг | 80 |
stankos.ru
2А106П станок сверлильный настольный. Паспорт, схемы, характеристики, описание
Сведения о производителе настольного сверлильного станка 2А106П
Производителем настольного сверлильного станка 2А106П является Молодечненский станкостроительный завод МСЗ, основанный в 1947 году.
С января 1958 года завод стал именоваться Молодечненским станкостроительным заводом, получив задание специализироваться на выпуске сверлильных станков. Начиная с 1961 года, завод начал серийно выпускать двухшпиндельные, трехшпиндельные, а затем и универсальные вертикально-сверлильные станки.
Станки, выпускаемые Молодечненским станкостроительным заводом
2А106П станок сверлильный настольный. Назначение и область применения
Начало серийного производства 1962 год.
Станок настольно-сверлильный вертикальный учебный модели 2А106П предназначен для сверления отверстий в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов.
Сверлильный станок 2А106П позволяет выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
Особенности конструкции настольного сверлильного станка повышенной точности 2а106п
Шпиндель станка 2а106п получает 6 скоростей вращения от 2-х пар сменных шкивов привода и шпинделя, что обеспечивает скорости резания 1548, 2900, 4300 об/мин об/мин от 1-й пары шкивов и 7400, 11050, 15000 об/мин от 2-й пары шкивов.
Конец шпинделя – укороченный наружный конус морзе. Диаметр конуса станка 2а106п в основной плоскости D = 10,260 мм (по современному стандарту В10 должен иметь D = 10,094 мм) и современные сверлильные патроны с ним не совместимы.
Отсчет глубины сверления производится по лимбу на рукоятке подачи шпинделя. Цена деления лимба – 1 мм.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять шкивы и положение ремня на шкивах для получения нужной скорости резания.
Посадочные места и присоединительные размеры сверлильного настольного станка 2А106П
Посадочные места и присоединительные размеры сверлильного станка 2А106П
Общий вид сверлильного настольного станка 2А106П

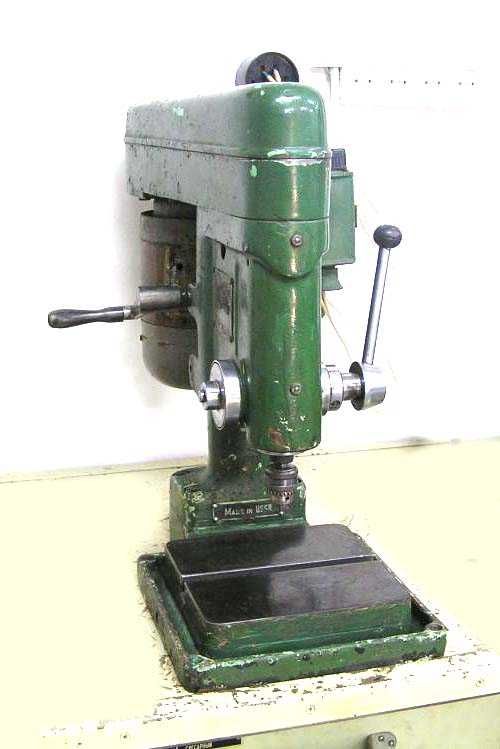

Фото сверлильного станка 2А106П
Фото сверлильного станка 2А106П
Расположение органов управления сверлильным станком 2А106П
Расположение органов управления сверлильным станком 2А106П
Спецификация органов управления станком 2А106П
- Рукоятка подачи шпинделя
- Рукоятка фиксации (зажима) шпиндельной бабки на колонне
- Рукоятка для перемещения шпиндельной бабки по колонке
- Выключатель электродвигателя
Кинематическая схема сверлильного станка 2А106П
Кинематическая схема сверлильного станка 2А106П
Описание конструкции сверлильного станка 2А106П
Станок состоит из чугунной плиты 5, являющейся рабочим столом. На плите жестко закреплена колонка 6, несущая корпус 8.
На фланце 7, присоединенном к верхнему кожуху, крепится электродвигатель. Для натяжения приводного ремня следует отпустить винты крепления фланца к верхнему кожуху, переместить фланец вместе с электродвигателем по пазу кожуха в нужное положение и зажать винты.
Перемещение корпуса по колонке осуществляется с помощью зубчатой рейки 2 и реечной шестерни 1.
Для перемещения корпуса по колонке необходимо ослабить клеммовый зажим поворотом рукоятки реечной шестерни, установить корпус на нужную высоту. Фиксация корпуса на требуемой высоте осуществляется затягиванием клеммового зажима.
Настройка станка на определенную глубину сверления производится по лимбу. После окончания сверления пиноль возвращается в исходное положение под действием силы пружины. Для изменения чисел оборотов шпинделя необходимо снять крышку, перевести приводной ремень на соответствующую ступень шкивов, а при необходимости сменить шкив и закрыть крышку.
Ежедневно перед началом работы тщательно осмотреть состояние станка, наличие смазки, проверить зажим корпуса станка и состояние электроаппаратуры.
Применять сверлильные патроны для сверления отверстий диаметром более 6 мм запрещается.
Электрооборудование и электрическая схема сверлильного станка 2А106П
Электропитание сверлильного станка 2А106П ~380 или ~220 Вольт. Станки, изготовленные для промышленных предприятий и учебных заведений имют питающее напряжение ~380 В, для передвижных мастерских – ~220 В. Местное освещение имеет безопасное напряжение ~24 В.
Все электрооборудование станка: переключатели, трансформатор, предохранители помещается под плитой рабочего стола.
Электрическая схема сверлильного станка 2А106П на 380В
Технические характеристики станка 2А106П
| Наименование параметра | 2Н106П | 2А106П |
|---|---|---|
| Основные параметры станка | ||
| Наибольший условный диаметр сверления, мм | 6 | 6 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | 50..250 | 25..200 |
| Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 125 | 125 |
| Рабочий стол | ||
| Размеры рабочей поверхности стола, мм | 200 х 200 | 200 х 200 |
| Число Т-образных пазов Размеры Т-образных пазов | 1 | 1 |
| Шпиндель | ||
| Наибольшее перемещение шпиндельной головки по колонне, мм | 130 | 105 |
| Ход гильзы шпинделя, мм | 70 | 70 |
| Частота вращения шпинделя, об/мин | 1000..8000 | 1548..15000 |
| Количество скоростей шпинделя | 7 | 6 2 шкива х 3 |
| Конус шпинделя | Морзе 1а | Морзе II-Iв |
| Привод | ||
| Электродвигатель привода, кВт | 0,4 | 0,4 |
| Габарит и масса станка | ||
| Габариты станка (длина ширина высота), мм | 560 х 405 х 625 | 600 х 350 х 650 |
| Масса станка, кг | 80 | 73 |
Связанные ссылки
Каталог справочник настольных сверлильных станков
Паспорта к настольным станкам
Справочник деревообрабатывающих станков
Справочник КПО
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
2Н106П – востановление – Сверлильные станки
Осенью, 11 года была найдена на метломе
сверлилка, вернее ее остатки, с таким красивым
именем 2Н106П :rolleyes: .
С тех пор, благодаря выкроенных свободных минут и
приложенного труда она стала выглядеть
так
При ней были совсем не густое количество
узлов и частей
После ревизии станка было принято решение изготовить
отсутствующие детальки и собрать станок.
Первое решил начать с вала подачи пиноли, на котором
надо будет вырезать 16 зубьев шестеренки.
На тот момент расточить вал уже не представляло для меня проблемы, а вот как
зубья резать – думал, думал и надумал изготовить простую делительную приспособу,
водрузить ее вместе с валом на столик НГФа и давай вырезать зубики.
Для этой цели Гоголь выдал мне огромное количество градуированных кругов, с одного которого
я решил начать делилку делать –
Хорошо, что не очень глубоко пошол с этой сомнительной самоделкой, потому как
сегодня, как манна небесная, упала к моим ногам
неизвестно в каком состоянии. Но сознание подсказывает, что лучше время
потратить на обслуживание сего девайса, которым не оду шестерню смогу вырезать а поболее….
В общем забот накопилось множество. Потихонечку будем продвигаться вперед. :hi:
www.chipmaker.ru
2Н106П, 1983 г.в. – реставрируем, доводим до ума… – Сверлильные станки
Ну да ладно , всё по порядку , сперва отвечу на вопросы:
Бенедикт
Спасибо! :hi:
Imho-tep
Т-паз был закрашен ввиду своего непотребСтВеНнОго вида (небыло фрезы нужного размера чтобы поправить его)
Viziter
отверстие М6 , там был болтик с шайбочкой который прижимал юбочку лимба к валу, таким образом реализована фиксация лимба .
вот фотки:
я пока туда не добрался чтобы полностью понять механику работы этого узла. :unknw:
Гагарин_1
конус В12, это был тест на прочность , мне нужен запас и он есть у меня. :yahoo:
Tanaman
Всё фигня! Кроме Пчёл! А если подумать! То и Пчёлы фигня… Срочно понадобился съёмник которого небыло. :p :good:
ExproSE
Именно его и искал , да вот не было достойного варианта по разумной цене.
Будет вариант обязательно куплю. Этот станок брал для работы с ЛюМиНтИеМ в основном и небольшими заездами в чУгУнИй Ии Сталь.От него нужна точность.
Подсветка родная не устроила по этому была переделана под 7ватную светодиодную лампу на 220 вольт с цоколем Е14 , путем добавления на дин рейку двух дополнительных колодок с выводом нужного напряжения.
Ну и вобще в паЧпАрте накорябано “6мм. в стали и чугуне толщиной 45мм.”! и это в три смены на заводе!!! (небольшие заезды в диаметры “х2” страшными для конструктива назвать сложно)
дак какой запас прочности заложен конструкцией!? ели мой экземпляр 1983 г.в. и шпиндель у него родной , и патрон “зализан” напроч , что с ним тварили и как , история умалчивает.
В планах замена шпинделя на новый ( на этом бой в 3 сотки , лучше поправить не смог) меня это не устраивает, прошлые хозяева патрон молотком снимали , конус был погнут.
на патроне уже 6соток:
Ну вот как то так…
www.chipmaker.ru
Настольный сверлильный станок 2Н106П – euro-stanok.ru
Станок настольно-сверлильный модели 2Н106П повышенной точности предназначен для сверления отверстий диаметром до 6 мм и нарезания резьбы в мелких деталях деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Макс. Ø сверления (сталь), мм
6
Количество скоростей шпинделя
7
Диапазон скоростей шпинделя, об/мин
1000-8000
Ход пиноли шпинделя, мм
70
Размеры раб. поверхности стола, мм
200 х 200
Напряжение питания, В
1×220
Мощность двигателя гл. привода, кВт
0.4
Габаритные размеры, мм
560 х 405 х 625
Масса станка, кг
80
www.euro-stanok.ru
2С108п станок сверлильный настольный. Паспорт, схемы, характеристики, описание
Сведения о производителе настольного сверлильного станка 2С108П
Производителем настольного сверлильного станка 2С108П является Молодечненский станкостроительный завод МСЗ, основанный в 1947 году.
С января 1958 года завод стал именоваться Молодечненским станкостроительным заводом, получив задание специализироваться на выпуске сверлильных станков. Начиная с 1961 года, завод начал серийно выпускать двухшпиндельные, трехшпиндельные, а затем и универсальные вертикально-сверлильные станки.
Станки, выпускаемые Молодечненским станкостроительным заводом
2С108п станок сверлильный настольный. Назначение и область применения
Станок настольно-сверлильный повышенной точности модели 2С108п предназначен для сверления отверстий в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов.
Сверлильный станок 2С108п позволяет выполнять следующие операции:
- сверление
- зенкование
- развертывание
- рассверливание
Особенности конструкции настольного сверлильного станка повышенной точности 2С108п
Шпиндель станка 2С108п получает 8 скоростей вращения от 2-х пар сменных шкивов привода и шпинделя, что обеспечивает скорости резания 500, 700, 1000, 1400 об/мин от 1-й пары шкивов и 2000, 2800, 4000, 5600 об/мин от 2-й пары шкивов.
Конец шпинделя – укороченный наружный конус морзе В12. В комплект станка входит сверлильный патрон 8-1-В12 ГОСТ 15935-88 с диапазоном зажима от 0,5 до 8 мм.
Отсчет глубины сверления производится по лимбу на рукоятке подачи шпинделя. Цена деления лимба – 1 мм.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять шкивы и положение ремня на шкивах для получения нужной скорости резания.
Общий вид
Фото сверлильного станка 2с108п
Расположение основных узлов и органов управления сверлильным станком 2С108п
Расположение органов управления сверлильным станком 2с108п
Перечень основных узлов сверлильного станка 2С108п
- 1. Головка сверлильная – 2С108П.30.000
- 6. Электрооборудование – 2С108П.80.000
Перечень органов управления станком 2С108п
- Рукоятка зажима плиты натяжения ремня
- Рукоятка подачи сверла
- Рукоятка зажима сверлильной головки на колонне
- Рукоятка натяжения ремня
- Вводной автоматический выключатель
- Сигнальная лампа “Сеть”
- Кнопка включения шпинделя
- Кнопка “Стоп”
Кинематическая схема сверлильного станка 2С108п
Кинематическая схема сверлильного станка 2С108п
Описание конструкции сверлильного станка 2С108п. Головка сверлильная (рис. 3, 4)
Сверлильный станок 2с108п в разрезе
Сверлильный станок 2с108п в разрезе. Скачать в увеличенном масштабе
Сверлильная головка станка 2с108п в разрезе
Сверлильная головка станка 2с108п в разрезе. Скачать в увеличенном масштабе
Колонна 14 крепится в специальном цоколе 2 на верхнем платике стола 1.
По колонне перемещается сверлильная головка. В колонне 14 размещен механизм подъема сверлильной головки, состоящий из винтовой пары 3 и 4, вращение которой осуществляется рукояткой.
Чугунный корпус 13 составляет основу сверлильной головки. В корпусе смонтирован шпиндельный узел, винтовая пара механизма подъема сверлильной головки, механизм натяжения ремня, состоящий из салазок 5, шестерни 23, рейки 22, рукоятки зажима 26 и механизм зажима сверлильной головки на колонне, состоящий из двух сухарей 15 и 16 и работающей от рукоятки 17.
Шпиндельный узел станка состоит из шпинделя 9, пиноли 12 с подшипниками и стакана 10 с подшипниками ведущей втулки шпинделя, которая служит для разгрузки шпинделя и крепления ступенчатых шкивов 8. Пиноль перемещается во втулке 11, запрессованной в корпус 13. Перемещение пиноли (подача) осуществляется вручную рукояткой 19 посредством вал-шестерни 21.
Отсчет глубины сверления производится го лимбу 18 и укрепленной на корпусе сверлильной головки стрелке 20. Для настройки на заданную глубину сверления необходимо отвернуть винт на вал-шестерне 21 и повернуть корпус лимба на величину глубины сверления. Цена деления лимба – 1 мм.
Возврат пиноли в верхнее положение осуществляется пружиной 25, которая одним концом укреплена на вал-шестерне 21, а другим концом – в корпусе пружины 24. Для установки требуемого числа оборотов шпинделя необходимо поднять кожух, пользуясь таблицей чисел оборотов установить приводной ремень на соответствующую ступень шкивов или сменить шкивы. При этом следует отжать рукоятку 26 и поворотом рукоятки 23 добиться нормального натяжения ремня, после чего рукоятку 26 зажать.
Электрооборудование и электрическая схема сверлильного станка 2С108п
Электропитание сверлильного станка 2С108п ~380 или ~220 Вольт. Станки, изготовленные для промышленных предприятий и учебных заведений имют питающее напряжение ~380 В, для передвижных мастерских – ~220 В. Местное освещение имеет безопасное напряжение ~24 В.
Все электрооборудование станка: переключатели, трансформатор, предохранители помещается под плитой рабочего стола.
Электрическая схема сверлильного станка 2с108п на 220В
Перечень элементов к схеме сверлильного станка 2с108п на 220В
Электрическая схема сверлильного станка 2с108п на 380В
Технические характеристики станка 2С108п
| Наименование параметра | 2н106П | 2а106п | 2с108П |
|---|---|---|---|
| Основные параметры станка | |||
| Наибольший условный диаметр сверления в стали 45, мм | 6 | 6 | 8 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | 50..250 | 25..200 | 250 |
| Расстояние от оси шпинделя до направляющих стойки (вылет), мм | 125 | 125 | 190 |
| Рабочий стол | |||
| Размеры рабочей поверхности стола, мм | 200 х 200 | 200 х 200 | 250 х 250 |
| Число Т-образных пазов Размеры Т-образных пазов | 1 | 1 | 1 |
| Шпиндель | |||
| Наибольшее перемещение шпиндельной головки по колонне, мм | 130 | 105 | 130 |
| Ход гильзы шпинделя, мм | 70 | 70 | 70 |
| Частота вращения шпинделя, об/мин | 1000..8000 | 1548..15000 | 500..5600 |
| Количество скоростей шпинделя | 7 | 6 2 шкива х 3 | 8 |
| Конус шпинделя | Морзе 1а | Морзе II-Iв | 1АТ7 ГОСТ 25557 |
| Привод | |||
| Электродвигатель привода, кВт | 0,4 | 0,4 | 0,37 |
| Габарит и масса станка | |||
| Габариты станка (длина ширина высота), мм | 560 х 405 х 625 | 600 х 350 х 650 | 750 х 335 х 540 |
| Масса станка, кг | 80 | 73 | 80 |
Связанные ссылки
Каталог справочник настольных сверлильных станков
Паспорта к настольным станкам
Справочник деревообрабатывающих станков
Справочник КПО
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
Станок настольно-сверлильный одношпиндельный 2Н106П | Станочный Мир
Если Вам необходимо купить Станок настольно-сверлильный одношпиндельный 2Н106П звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 246-40-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04;
в Абакане, Альметьевске, Архангельске,
Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок настольно-сверлильный одношпиндельный 2Н106П звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.
stanok-kpo.ru
